BEDIENUNGSANLEITUNG AB-H700MINI MILL

MONTAGE- UND BEDIENUNGSANLEITUNG (DE)

mill®

Serie: Öl

Lesen Sie diesen Anleitung vor der Verwendung genau. Bewahren Sie diese Anleitung sicher für den späteren Gebrauch auf.

Die vorliegende Montage- und Bedienungsanleitung bezieht sich auf die folgenden Produkte:

Wichtige Sicherheitshinweise

Sie müssen die allgemeinen Sicherheitsrichtlinien für die Verwendung von elektrischen Produkten einhalten, insbesondere in der Anwesenheit von Kindern.

WARNUNG! Um elektrische Schläge oder Schäden durch Hitze zu vermeiden, stellen Sie immer sicher, dass der Stecker gezogen wurde, bevor das Heizgerät bewegt oder gereinigt wird.

Lesen Sie die Anleitungen sorgfältig.

Das Produkt ist ausschließlich für den Heimgebrauch vorgesehen.

Stellen Sie sicher, dass das Heizgerät an die reguläre Stromleitung des Hauses angeschlossen wird (230 V) wie auf dem Heizgerät angegeben.

Neue Heizgeräte verströmen beim ersten Gebrauch einen spezifischen Geruch. Dieser verschwindet in Kürze und ist vollkommen ungefährlich.

Überprüfen Sie, ob keine Karton- oder Schaumstoffteile von der Verpackung in die Heizelemente des Geräts gefallen sind. Solche Teile müssen entfernt werden, um unangenehme Gerüche zu vermeiden.

Vermeiden Sie ein Überhitzen des Geräts – nicht abdecken.

Schalten Sie das Heizgerät immer aus und ziehen Sie den Stromstecker, wenn es länger nicht verwendet wird.

Geben Sie besonders acht, wenn das Heizgerät in Räumen verwendet wird, in denen sich Kinder, Behinderte oder ältere Personen aufhalten.

Das Heizgerät sollte nicht unmittelbar unter einem Steckdosenausgang aufgestellt werden.

Das Kabel darf unter keinen Teppichen o. ä. verlegt werden. Stellen Sie sicher, dass das Kabel so verlegt wird, dass niemand darüber stolpern kann.

Das Heizgerät darf nicht verwendet werden, wenn Kabel oder Stecker beschädigt sind. Das Gerät darf nicht verwendet werden, wenn es heruntergefallen ist oder auf andere Weise beschädigt worden ist.

Das Kabel muss vom Hersteller oder einem Experten repariert werden, wenn es beschädigt worden ist, um gefährliche Situationen zu vermeiden.

Vermeiden Sie die Verwendung von Verlängerungskabeln, die überhitzen und einen Brand verursachen könnten.

Decken Sie niemals die Lüftungsöffnungen des Heizgeräts ab Vermeiden Sie potenzielle Brandgefahren, indem Sie sicherstellen, dass die Lufteingänge des Geräts weder verstopft noch abgedeckt sind. Das Gerät sollte in Räumen mit normalen, flachen Böden verwendet werden.

Das Heizgerät darf nicht in der Nähe von entzündbarem Material jeglicher Art aufgebaut werden, da dies immer ein Brandrisiko darstellt.

Das Heizgerät darf niemals in Räumen verwendet werden, in denen Benzin, Farbe oder entflammbare Flüssigkeiten gelagert werden, wie etwa in der Garage.

Berühren Sie das Heizgerät niemals mit feuchten Händen. Das Heizgerät sollte so installiert werden, dass eine duschende oder badende Person niemals in direkten Kontakt damit kommen kann.

Das Heizgerät heizt sich stark auf, wenn es eingeschaltet ist. Seien Sie also vorsichtig und vermeiden Sie Verbrennungen Ihrer Haut.

Das Heizgerät muss vor dem Transport abgeschaltet, von der Stromversorgung getrennt werden und abkühlen.

Vermeiden Sie eine Überlastung der Leitung (des Stromkreises), an der das Heizgerät angeschlossen ist. Das Heizgerät kann den Stromkreis überlasten, wenn andere Elektrogeräte am selben Stromausgang angeschlossen sind.

Das Gerät darf nicht von Kindern unter 8 Jahren verwendet werden, sowie von Personen mit verminderter körperlicher oder geistiger Leistungsfähigkeit, und Personen mit mangelnder Erfahrung und Wissen, sofern diese keine Aufsicht bzw. Einweisung in die sichere Verwendung des Geräts erhalten und die damit verbundenen Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Instandhaltung sollten nicht von unbeaufsichtigten Kindern durchgeführt werden.

Kinder unter 3 Jahren sollten vom Gerät ferngehalten werden, sofern sie nicht unter ständiger Aufsicht stehen.

Kinder im Alter zwischen 3 und 8 Jahren dürfen das Gerät nur dann EIN- und AUS-schalten, wenn es gemäß der Montageanleitung aufgebaut wurde und die Kinder Anweisungen erhalten bzw. beaufsichtigt werden, für den sicheren Gebrauch des Geräts und das Verständnis der damit verbundenen Gefahren.

BEWAHREN SIE DIESE ANLEITUNG FÜR DEN SPÄTEREN GEBRAUCH AUF!

BERÜHREN SIE DIE HEIZPLATTE ODER DAS GEHÄUSE NIEMALS MIT NASSEN HÄNDEN!

Modell Thermostat		Farbe	Stromstärke	Leistung (W)	Mill Heat Boost
AB-H700MINI	Mechanisch	Weiß	~230 V / 50 Hz	700	Ja
AB-H1000DN	Tag/Nacht	Weiß	~230 V / 50 Hz	1000	Ja
AB-H1500DN	Tag/Nacht	Weiß	~230 V / 50 Hz	1500	Ja
AB-H2000DN	Tag/Nacht	Weiß	~230 V / 50 Hz	2000	Ja

Vor dem ersten Gebrauch

Überprüfen Sie nach dem Auspacken, ob das Heizgerät nicht während des Transports beschädigt worden ist. Falls Sie irgendwelche sichtbaren Schäden am Produkt erkennen, kontaktieren Sie den Händler oder Importeur.

Bewahren Sie die Verpackung für den zukünftigen Transport des Heizgeräts auf. Falls Sie die Verpackung entsorgen möchten, stellen Sie sicher, dass dies auf korrekte Weise erfolgt. Halten Sie Plastikbeutel von Kindern fern.

Erstgebrauch

Nach dem ersten Einschalten des Heizgeräts oder einem längeren Zeitraum ohne Elnschalten, kann dieses für kurze Zeit einen verbrannten Geruch verströmen. Dies ist normal.

Lesen Sie vor dem Gebrauch alle Anleitungen sorgfältig. Bewahren Sie die Bedienungsanleitung für den zukünftigen Gebrauch auf.

Es ist ebenfalls normal, dass das Heizgerät während des Aufheizens oder Abkühlens Geräusche macht.

NICHT ABDECKEN

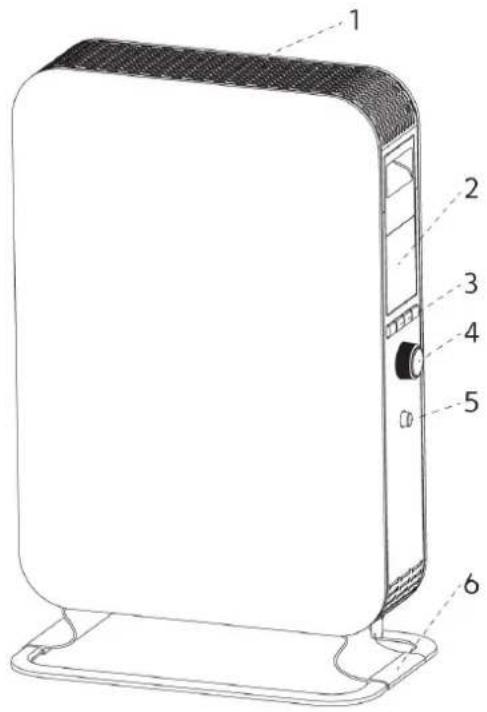

Beschreibung des Heizgeräts

1. Wärmestrahlung
2. LED-Display
3. Thermostat
4. Ausgangsschalter
5. AUS/EIN
6. Füße (Aluminum)

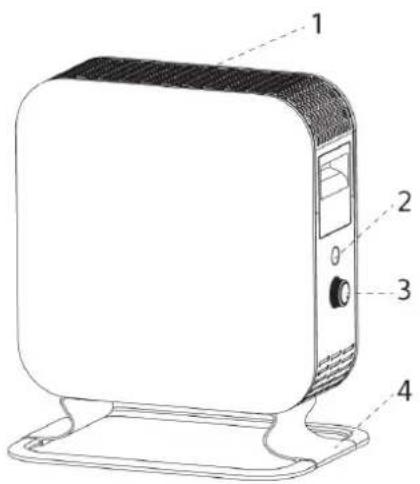

1. Wärmestrahlung
2. Leuchtanzeige
3. AUS/EIN
4. Füße (Aluminum)

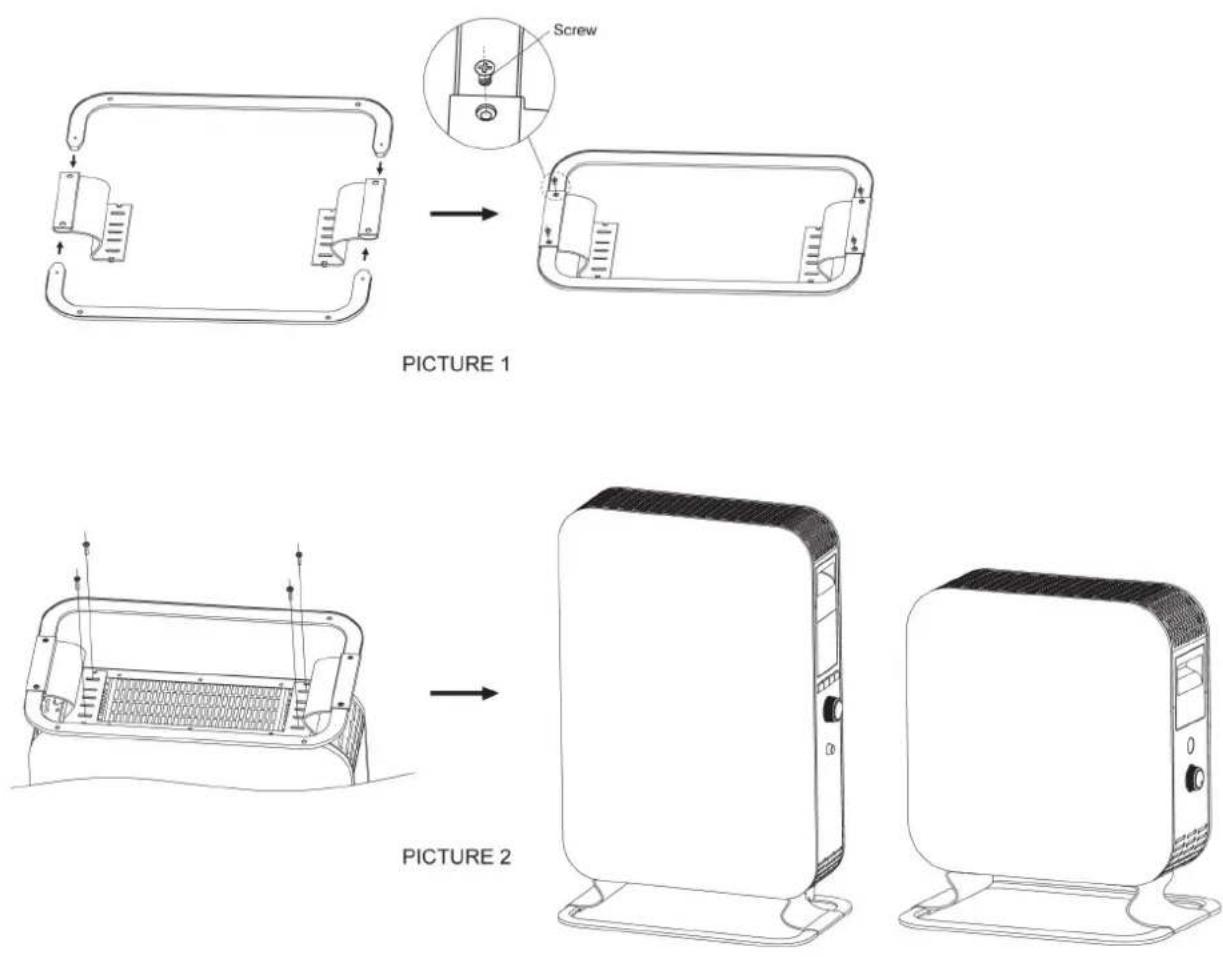

Teile

• 8 Schrauben (von denen 4 bereits vormontiert sind)
• 2 Fußhalterungen
  • 2 Fuß-Schienen

1. Fügen Sie beide Füße in die Halterungen ein, so dass Sie einen stabilen Unterbau erhalten (siehe Abb. 1 unten).
2. Verbinden Sie die Füße mit den Halterungen durch Festziehen der 2 Schrauben an jeder Halterung (siehe Abb. unten).
3. Entfernen Sie die vormontierten Schrauben aus der Unterseite des Heizgeräts und stellen Sie das Heizgerät vorsichtig auf den Kopf, um die Füße zu montieren.
4. Die zwei Schrauben müssen an jeder Fußhalterung festgezogen werden (siehe Abb. 2 unten).
5. VERWENDEN SIE DAS HEIZGERÄT NIEMALS OHNE FESTGESCHRAUBTE FÜSSE.

AB-H700MINI — Anleitungen

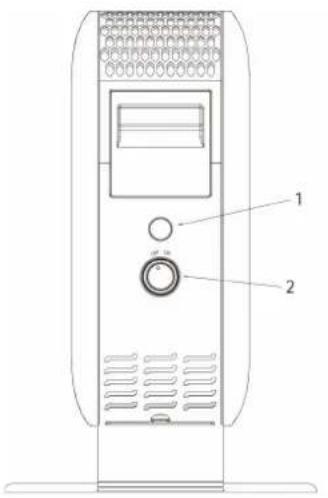

Steuerfeld für AB-H700MINI

1. Leuchtanzeige

2. AUS/EIN

WARNUNG: Stellen Sie sicher, dass der Fuß richtig sitzt und den Anleitungen entspricht, bevor Sie das Heizgerät verwenden!

Gebrauch

Stellen Sie das Heizgerät auf AUS. Stecken Sie das Heizgerät an einer geerdeten Steckdose an.

1. Stellen Sie das Heizgerät auf EIN. Die Leichtanzeige leuchtet auf, wenn die Heizelemente sich aufwärmen.
2. Um das Heizgerät auszuschalten, stellen Sie den Ausgangsschalter auf AUS. Wenn das Heizgerät länger nicht verwendet wird, ziehen Sie den Stecker.
3. Das Heizgerät besitzt einen Überhitzungsschutz, der das Gerät ausschaltet wenn sich eines seiner Teile zu stark aufheizt.

AB-H1000DN/1500DN/2000DN — Anleitungen

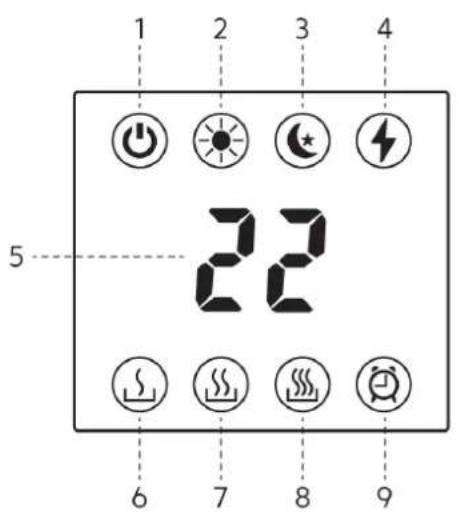

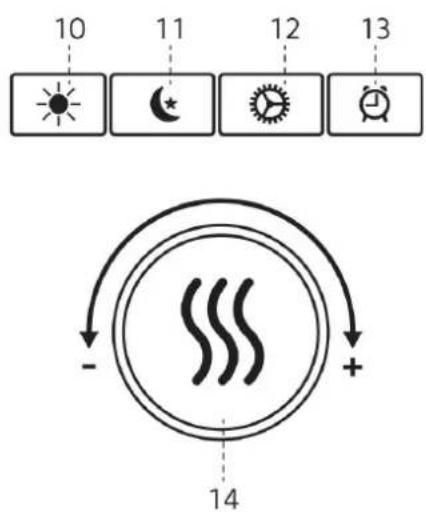

Steuerfeld für AB-H1000DB/1500DN/2000DN

1 2 3 4 5 22 6 7 8 9

10 11 12 13 - 14

1. Standby
2. Tageszeit-Temperatursenkung
3. Nachtzeit-Temperatursenkung
4. Stromanzeige - zeigt an, ob das Heizgerät Strom verbraucht oder nicht
5. Gewünschte Raumtemperatur
   6., 7., 8. Zeigt das Ausgangslevel an
6. Timer-Funktion
7. Taste zur Aktivierung der Tageszeit-Temperatursenkung
8. Taste zur Aktivierung der Nachtzeit-Temperatursenkung
9. Funktionstaste
10. Taste zurTimer-Aktivierung
11. Thermostat und Ausgangsschalter:

i. Stellen Sie den Schalter nach links, um die Temperatur zu senken, und nach rechts, um die Temperatur zu erhöhen.

ii. Drücken Sie die Taste, um die gewünschte Leistungsstufe zu ändern. 3 Leistungsstufen.

WARNUNG: Stellen Sie sicher, dass der Fuß korrekt und der Anleitung entsprechend sitzt, bevor Sie das Heizgerät verwenden!

Wenn der Temperatursensor nicht korrekt funktioniert, sehen Sie das folgende Symbol auf dem Display.

Kontaktieren Sie bitte den Händler oder Importeur.

Verwendung des AB-H1000DN/1500DN/2000DN

1. Stecken Sie das Heizgerät an eine geerdete Steckdose an.

2. Drücken Sie die AUS-/EIN-Taste.

3. Wählen Sie die gewünschte Leistung |, || oder |||, durch Drücken des Ausgangsschalters. Stellen Sie das Thermostat auf die gewünschte Temperatur, während Sie die Display-Anzeige beachten. Sobald die Raumtemperatur unter dieses Level fällt, beginnt das Gerät automatisch erneut zu heizen. Wenn der Raum wieder die gewünschte Temperatur erlangt hat, schaltet das Heizgerät sich von selbst aus.

4. Der Thermostat reicht von 5 bis 35°C.

5. Wenn Sie die Raumtemperatur ändern möchten, wiederholen Sie Schritt 3.

6. Das Heizgerät besitzt einen Überhitzungsschutz, der das Gerät ausschaltet wenn sich eines seiner Teile zu stark aufheizt.

7. Um das Heizgerät auszuschalten, drücken Sie die AUS-/EIN-Taste. Sollte das Heizgerät länger nicht verwendet werden, ziehen Sie den Stecker.

21 20 19 18

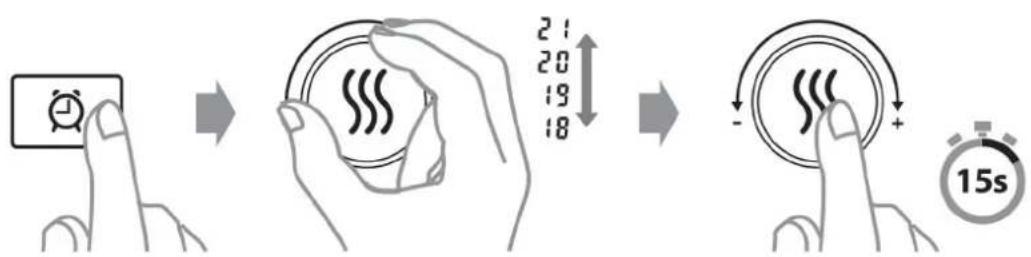

TIMER-FUNKTION

Die Timer-Funktion schaltet das Heizgerät aus, wenn die gewünschten Anzahl an Stunden vergangen ist.

ERWEITERTE EINSTELLUNGEN

1) Tageszeit-Temperatursenkung

Wenn Sie möchten, dass das Heizgerät die Temperatur während der Tageszeit senkt (Einstellung für Wochentage ab jetzt), drücken Sie ✪. Das Display zeigt "d" an.

Geben Sie den entsprechenden Wochentag an. (Montag = 1, Dienstag = 2, Mittwoch = 3, Donnerstag = 4, Freitag = 5, Samstag = 6, Sonntag = 7). Speichern durch Drücken von:

Geben Sie die gewünschte Absenktemperatur für die Tageszeit ein. Speichern durch Drücken von

Geben Sie die gewünschte Anzahl von Stunden für die Tageszeit-Temperatursenkung an. Speichern durch Drücken von 📂.

*Kontrollleuchte leuchtet dauerhaft grün, wenn das Heizgerät sich in einer aktiven Absenkperiode befindet. Die Kontrolleuchte leuchtet dauerhaft weiß, wenn die

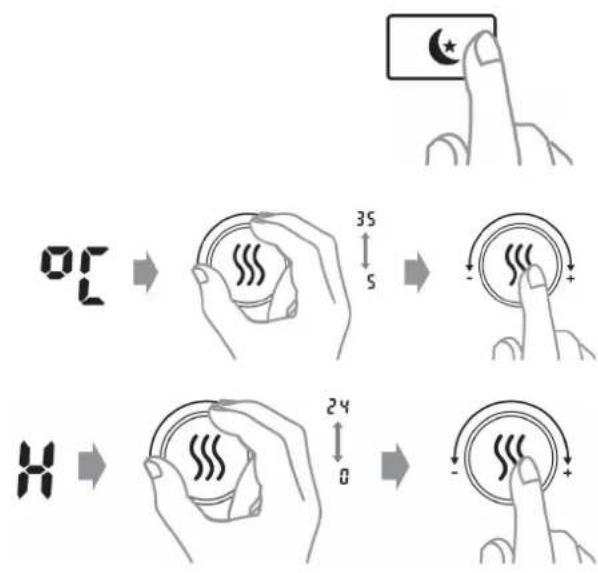

2) Nachtzeit-Temperatursenkungen

Wenn Sie möchten, dass das Heizgerät die Temperatur abends senkt (Einstellung jeder Abend/jede Nach ab jetzt), drücken Sie ⚙. Das Display zeigt °C.

Geben Sie die gewünschte Absenktemperatur für die Nachtzeit an. Speichern durch Drücken von 🌐.

Geben Sie die gewünschte Anzahl von Stunden für die Nachtzeit-Temperatursenkung an. Speichern durch Drücken von Ⓦ.

*Kontrollleuchte leuchtet dauerhaft grün, wenn das Heizgerät sich in einer aktiven Absenkperiode befindet. Die Kontrollleuchte leuchtet dauerhaft weiß, wenn die Absenkperiode inaktiv ist, aber programmiert wurde.


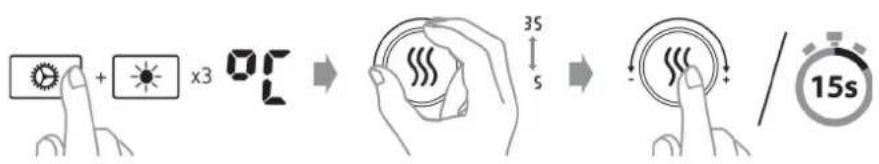

3) Absenktemperatur ändern

— Tageszeit

Halten Sie 📍 gedrückt und drücken Sie drei Mal ⚙️.

Geben Sie die gewünschte

Absenktemperatur für die Tageszeit ein. Speichern durch Drücken von oder warten Sie 15 Sekunden für eine automatische Bestätigung.

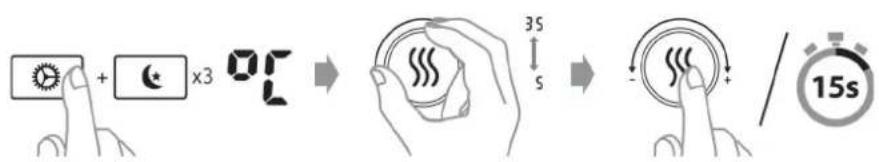

4) Absenktemperatur ändern

— Nachtzeit

Halten Sie gedrückt und drücken Sie drei Mal.

Geben Sie die gewünschte

Absenktemperatur für die Nachtzeit ein. Speichern durch Drücken von oder warten Sie 15 Sekunden für eine automatische Bestätigung.

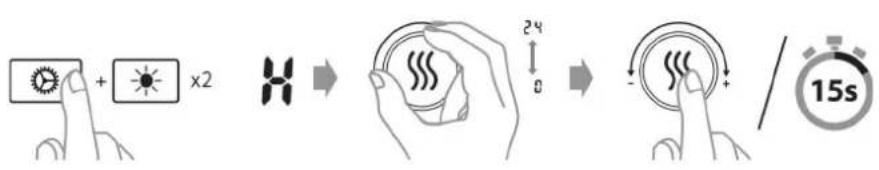

5) Änderung der

Stundenzahl — Tageszeit

Halten Sie 📍 gedrückt und drücken Sie zwei Mal ⚙️.

Geben Sie die gewünschte Anzahl von Stunden für die Tageszeit-Temperatursenkung an. Speichern durch oder warten Sie 15 Sekunden für eine automatische Bestätigung.

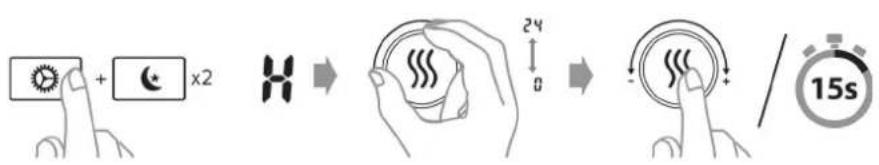

Stundenzahl — Nachtzeit

Halten Sie 📍 gedrückt und drücken Sie zwei Mal ⓣ.

Geben Sie die gewünschte Anzahl von Stunden für die Nachtzeit-Temperatursenkung an. Speichern durch Drücken von 🎯 oder warten Sie 15 Sekunden für eine automatische Bestätigung.

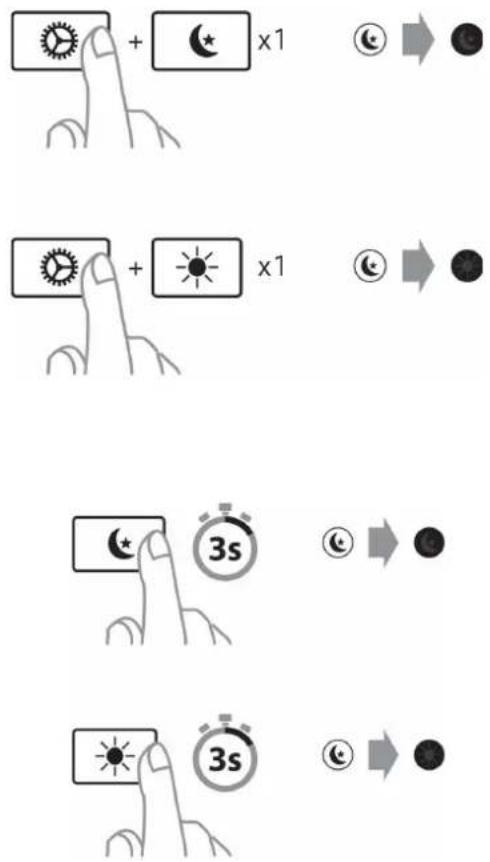

7) Absenkperiode abbrechen (überspringen)

Halten Sie ☉ gedrückt und drücken Sie ☉ oder einmal (je nachdem, welche Absenkperiode Sie abbrechen wollen).

*Das Heizgerät überspringt die aktive oder nächste Absenkperiode.

*Während der nächsten Absenkperiode wird das Heizgerät automatisch die programmierte Temperatursenkung wieder aufnehmen.

8) Absenkprogramm löschen

Halten Sie ◦ oder ⚠3 Sekunden lang gedrückt (je nachdem, welche Absenkperiode Sie abbrechen möchten).

9) Temperaturkalibrierung

* Sollten Abweichungen zwischen der gewünschten und tatsächlichen Raumtemperatur auftreten, können diese einfach justiert werden (das Heizgerät sollte mindestens 12 Stunden lang in derselben Einstellung betrieben worden sein, um sicherzustellen, dass eine Kalibrierung notwendig ist).

Drücken Sie zwei Mal und verwenden Sie + oder - um die tatsächliche im Raum beobachtete Temperatur einzustellen. Bestätigen Sie durch Drücken von oder warten Sie 15 Sekunden für eine automatische Bestätigung.

10) Neustart des Heizgeräts

Schalten Sie den Hauptschalter des Geräts ab.

Halten Sie 📄 gedrückt, während Sie den Hauptschalter des Heizgeräts einschalten.

11) Speicherfunktion

*Das Heizgerät speichert alle Temperatureinstellungen und kehrt automatisch nach einem Stromausfall zur gewünschten Raumtemperatur zurück. Wenn Sie die Temperatureinstellungen für die verschiedenen Absenkprogramme geändert haben, wird das Heizgerät diese ebenfalls speichern.

Instandhaltung

1) Trennen Sie das Heizgerät vor dem Reinigen immer von der Stromversorgung und lassen Sie es abkühlen.
2) Wischen Sie das Heizgerät regelmäßig mit einem feuchten Tuch ab und trocknen Sie die Oberfläche vor dem erneuten Einschalten des Geräts.
3) Das Heizgerät muss während der Heizperiode mindestens einmal im Monat gereinigt werden.

Vorsicht! Das Heizgerät sollte niemals in Wasser eingetaucht werden.

Vermeiden Sie die Anwendung von Reinigungsmitteln zur Reinigung des Geräts.

Lassen Sie niemals Wasser in das Gerät eindringen; dies kann gefährlich sein.

4) Staub etc. sollte mit einem weichen Tuch entfernt werden.
5) Das Heizgerät kann an einem trockenen und sauberen Ort gelagert werden.
6) Wenn das Heizgerät seine Funktion aufgibt, versuchen Sie nicht, es selbständig zu reparieren, da es Brandgefahr und/oder einen elektrischen Schlag verursachen kann.

Garantie

Die Garantie ist zwei Jahre lang gültig. Das Heizgerät wird repariert bzw. ersetzt, wenn in diesem Zeitraum eine Fehlfunktion auftreten sollte. Die Garantie ist gültig, wenn das Heizgerät nach vorliegender Anleitung verwendet wurde und der Kunde einen Kaufbeleg vorlegen kann. Wenn das Heizgerät auf irgendeine Weise nicht korrekt funktioniert, kontaktieren Sie den Händler bei dem Sie dieses gekauft haben oder den Importeur.

Abfallentsorgung

Das Symbol bedeutet, dass dieses Gerät nicht mit dem Haushaltsmüll zusammen entsorgt werden darf. Das Produkt muss zu einem Recycling-Service oder Container für elektrische und elektronische Geräte gebracht werden. Dadurch werden Gesundheitsrisiken und Umweltschäden vermieden. Lokale Geschäfte (oder das Abfallsammelzentrum in Ihrer Nähe) sind, im Rahmen einer umweltgerechten Entsorgung gesetzlich verpflichtet, solche Produkte anzunehmen und zu recyclein.

Mill International AS
