BEDIENUNGSANLEITUNG KRF6070D KENWOOD

Hinweis zur mitgelieferten Fernbedienung

Verglichen mit herkömmlichen Fernbedienungen verfügt die mit diesem Receiver gelieferte Fernbedienung über verschiedene Betriebsarten, mit denen andere AV-Komponenten gesteuert werden können. Lesen Sie die Bedienungsanleitung aufmerksam durch, um sich mit den Funktionen und der Handhabung der Fernbedienung vertraut zu machen, damit Sie die Fernbedienung effektiv einsetzen können. Nur wenn Sie mit den Besonderheiten der Fernbedienung und mit der Umschaltung der Steuermodi vertraut sind, können Sie die Geräte fehlerfrei steuern.

Geräte sind für Betrieb wie folgt vorgesehen.

Europe und Groß britannien ..... nur Wechselstrom 230 V

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am „Gemeinsamen Rücknahmesystem Batterien“ (GRS Batterien).

Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen

Sammelbehälter für verbrauchte Batterien.

Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

Wartung des Geräts

Wenn die Frontplatte oder das Gehäuse verschmutzt sind, können sie mit einem weichen, trockenen Lappen abgewischt werden. Niemals Verdünner, Benzol, Alkohol usw. verwenden, da diese Flüssigkeiten eine Verfärbung des Gehäuses verursachen können.

Hinweis zu Kontaktreinigern

Kontakt-Reinigungsmittel sollten nicht verwendet werden, weil dadurch Fehlfunktionen verursacht werden können. Insbesondere müssen Reinigungsmittel, die Öl enthalten, vermieden werden, weil sich dadurch Plastikteile verformen können.

Sicherheitshinweise

WARNUNG :

DIESES GERÄT DARF NICHT IM REGEN ODER IN FEUCHTEN RÄUMEN BETRIEBEN WERDEN, UM FEUER UND ELEKTRISCHE SCHLÄGE ZU VERMEIDEN.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: ZUR VERMEIDUNG VON ELEKTRISCHEN SCHLÄGEN KEINE GEHÄUSETEILE (ODER DIE RÜCKWAND) ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOMBENUTZER REPARIERBAREN TEILE. WENDEN SIE SICH FÜR REPARATUREN AN QUALIFIZIERTES KUNDENDIENSTPERSONAL.

DAS BLITZSYMBOL MIT PFEILSPITZE IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF NICHT ISOLIERTE, SPANNUNGSFÜHRENDE TEILE INNERHALB DES GEHÄUSES HINWEISEN, UM ELEKTRISCHE SCHLÄGE ZU VERMELDEN.

DAS AUSRUFUNGSZEICHEN IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUFWICHTIGE BEDIENUNG- UND WARTUNGSANWEISUNGEN IN DER MIT DEM GERÄT MITGELIEFERTEN BEDIENUNGSANLEITUNG AUFMERKSAM MACHEN.

Hinweis zu dieser Bedienungsanleitung

Diese Bedienungsanleitung ist in vier Kapitel unterteilt. Vorbereitungen, Betrieb, Fernbedienung und Weitere Informationen.

Vorbereitungen

In diesem Kapitel wird erläutert, wie Sie die Audio- und Videokomponenten an den Receiver anschließen und den Surroundprozessor vorbereiten. Anhand der Erläuterungen in dieser Anleitung werden Sie die Anlage mühelos einrichten können.

Dieser Emplänger ist für den Einsatz mit all Ihren Audio- und Videokomponenton gedacht. Dia folgende Anleitung soll Ihnen die Einrichtung des Systems ericlchtern.

Betrieb

In diesem Kapitel wird erläutert, wie Sie die verschiedenen Funktionen, die mit dem Receiver zu Verfügung stehen, ausführen.

Fernbedienung

Dieses Kapitel enthält Erläuterungen zum Steuern anderer Komponenten mit der Fernbedienung sowie ausführliche Informationen zu allen Fernbedienungsfunktionen. Sobald Sie die Komponenten mit den richtigen Setup-Codes registriert haben, können Sie diesen Receiver und die anderen AV-Komponenten (Fernsehgerät, Videorecorder, DVD-Player, CD-Player usw.) mit der mit diesem Receiver gelieferten Fernbedienung steuern.

Weitere Informationen

In diesem Kapitel finden Sie weitere Informationen wie z. B. „Störungsbehebung“ und „Technische Daten“.

Datensicherung bei Stromausfall

Beachten Sie bitte, daß die folgenden Daten aus dem Speicher des Geräts gelöscht werden, wenn das Netzkabel etwa 1 Tage lang nicht mit einer Netzsteckdose verbunden ist.

• Stromversorgungsmodus. • Lautsprechereinstellungen.
• Einstellungen des. • SUBWOOFER ON/OFF. Eingangswählschalters. • SW RE-MIX ON/OFF.
• Bildausgang. • Einstellung des Abstands.
• Lautsprecher ein/aus. • Eingangsmoduseinstellung.
• Lautstärke. • Mitternachtsmoduseinstellung.
• BASS-, TREBLE-, INPUT- • Einstellung des Modus PRO Pegel. LOGIC II.
  • TONE ON/OFF. • Frequenzbereich.
• LOUDNESS ON/OFF. • Frequenzeinstellung.
• Abblendeinstellung. • Gespeicherte Sender.
  • MD/TAPE-Einstellungen.
• Abhörmoduseinstellung.
• SP SYSTEM. • DSP-Modus.

Inhalt

Achtung : Lesen Sie die folgendent, min markierten Seiten sorgfältig durch.

Vorbereitungen

⚠ Vor Einschalten der Spannungsversorgung .... 2

⚠ Sicherheitshinweise.... 2

Hinweis zu dieser Bedienungsanleitung ..... 2

Auspacken 4

Vorbereiten der Fernbedienung.... 4

Besondere Merkmale und Funktionen .... 5

Lage und Funktion der Teile und Bedienelemente .. 6

Hauptgerät 6

Fernbedienung 7

Konfigurieren des Systems 8

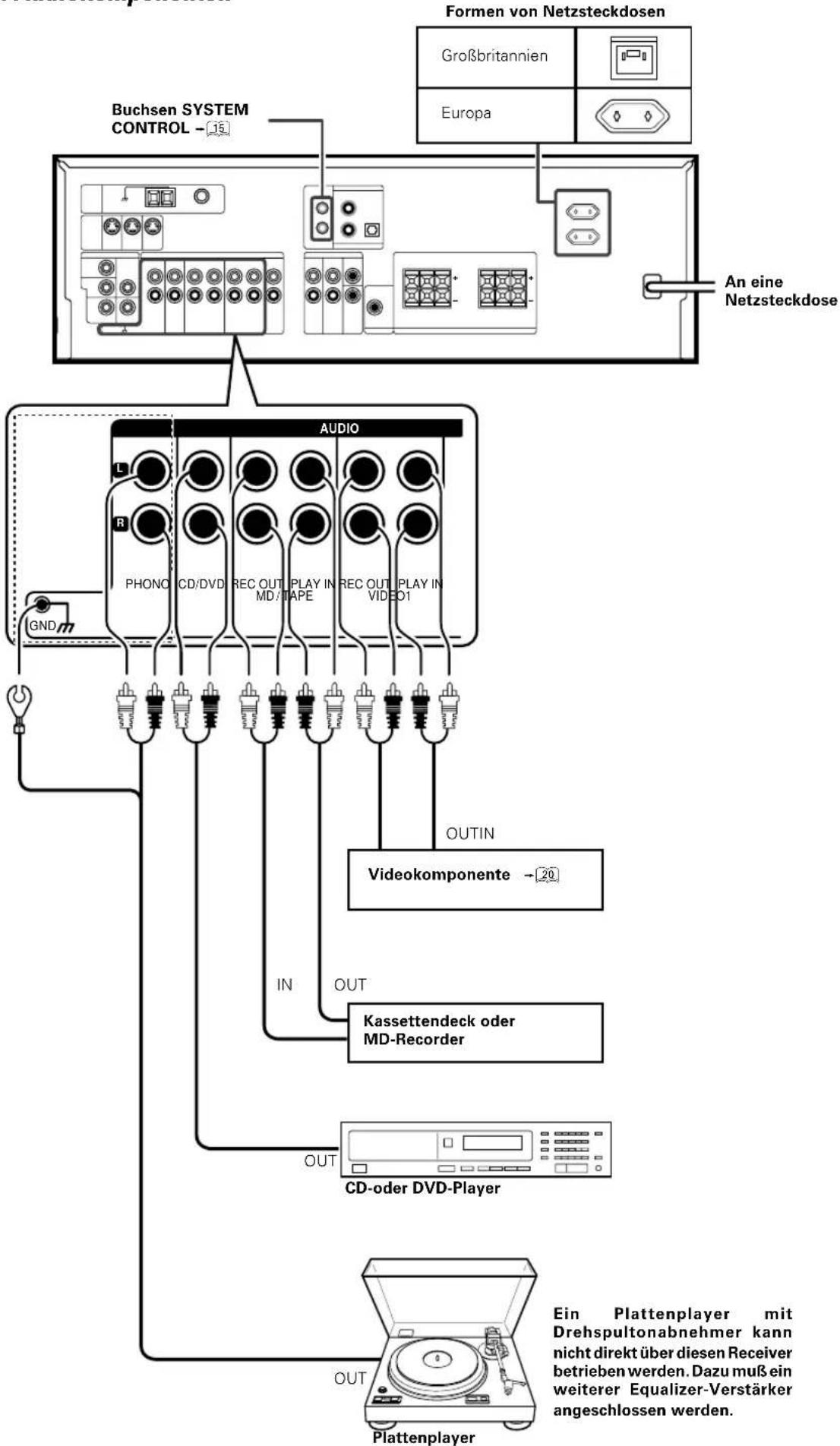

Anschließen von Audiokomponenten 9

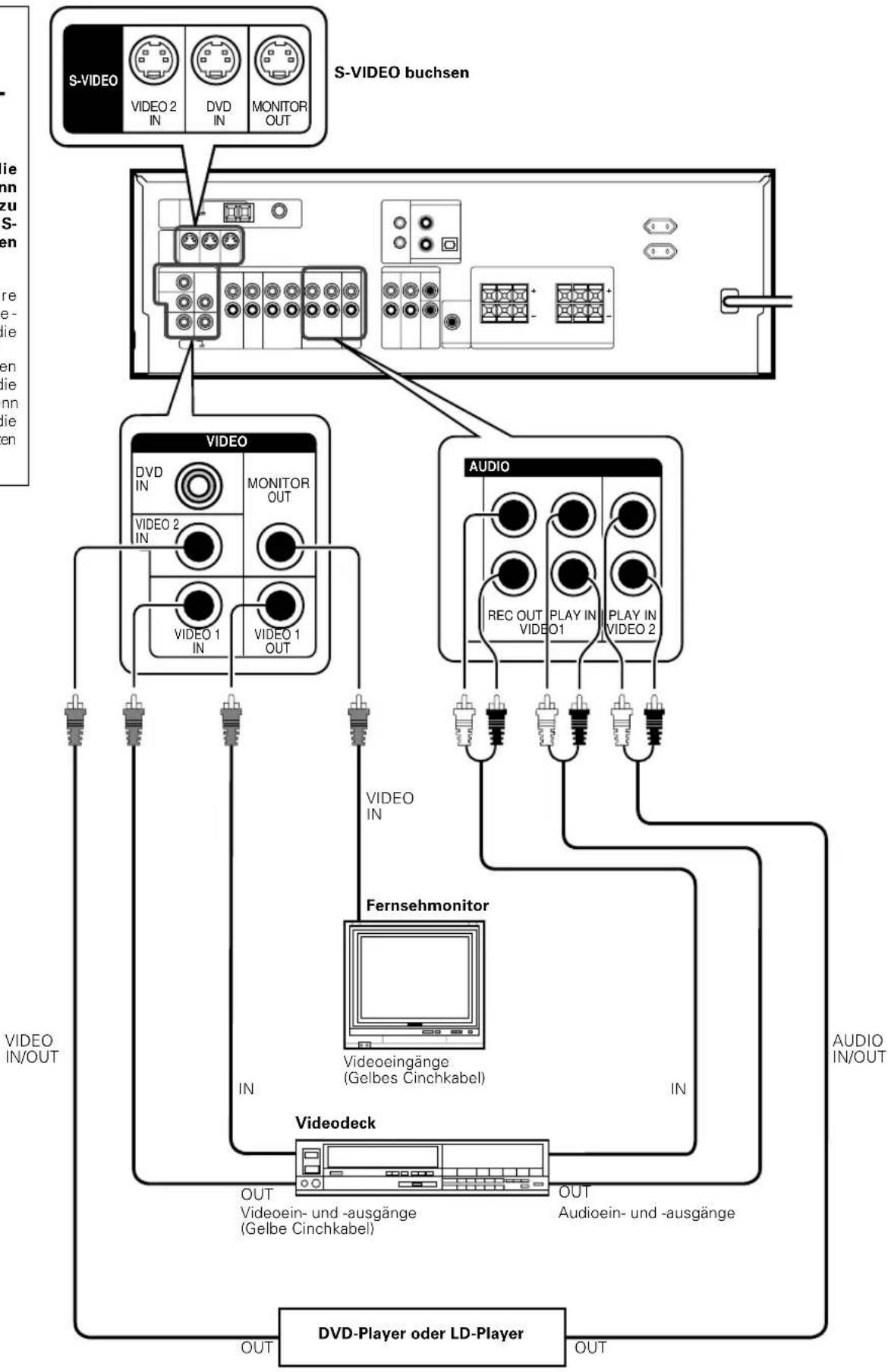

Anschließen von Videokomponenten 10

Digitale Verbindungen 11

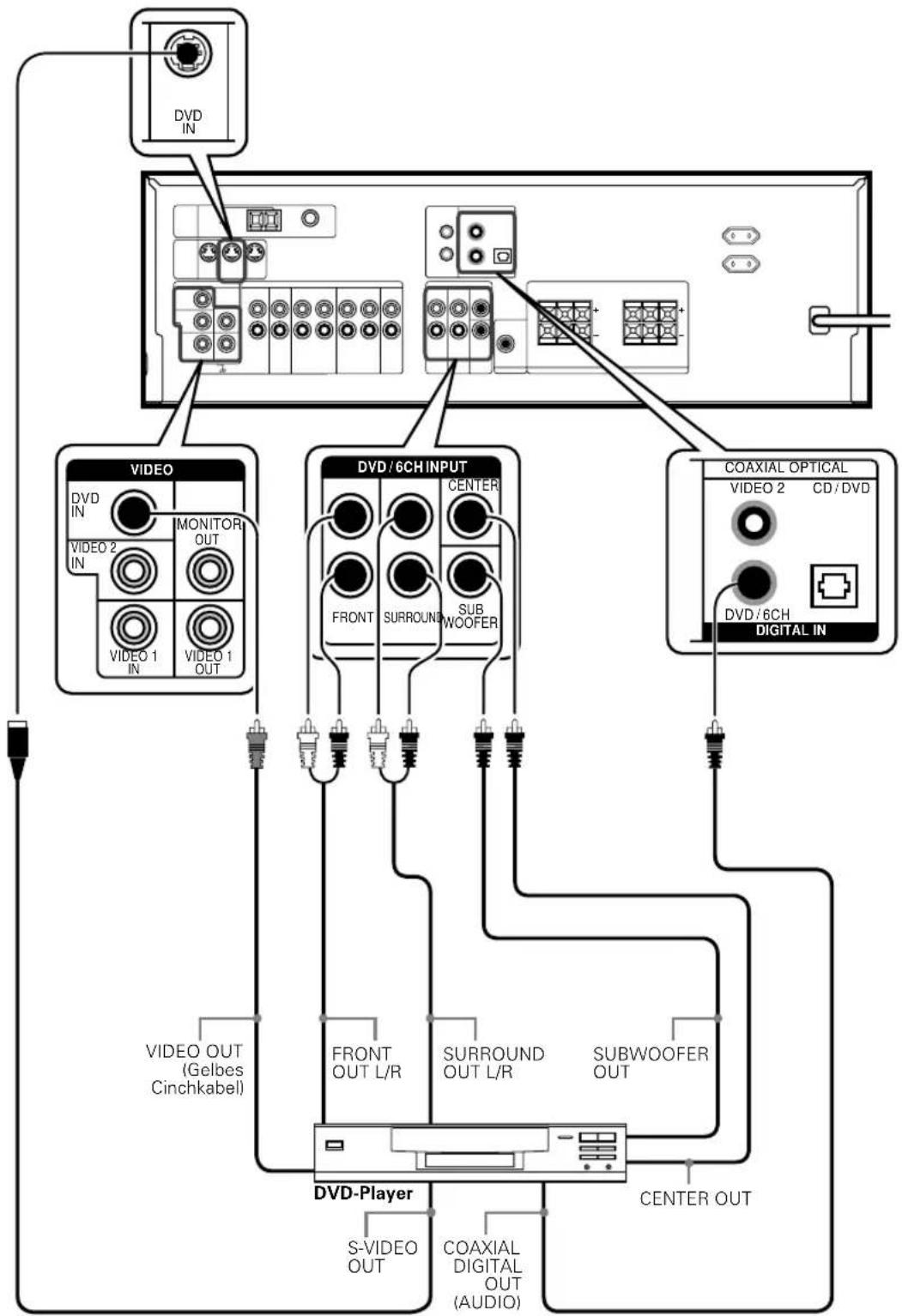

Anschließen eines DVD-Players (6 Kanäle) ..... 12

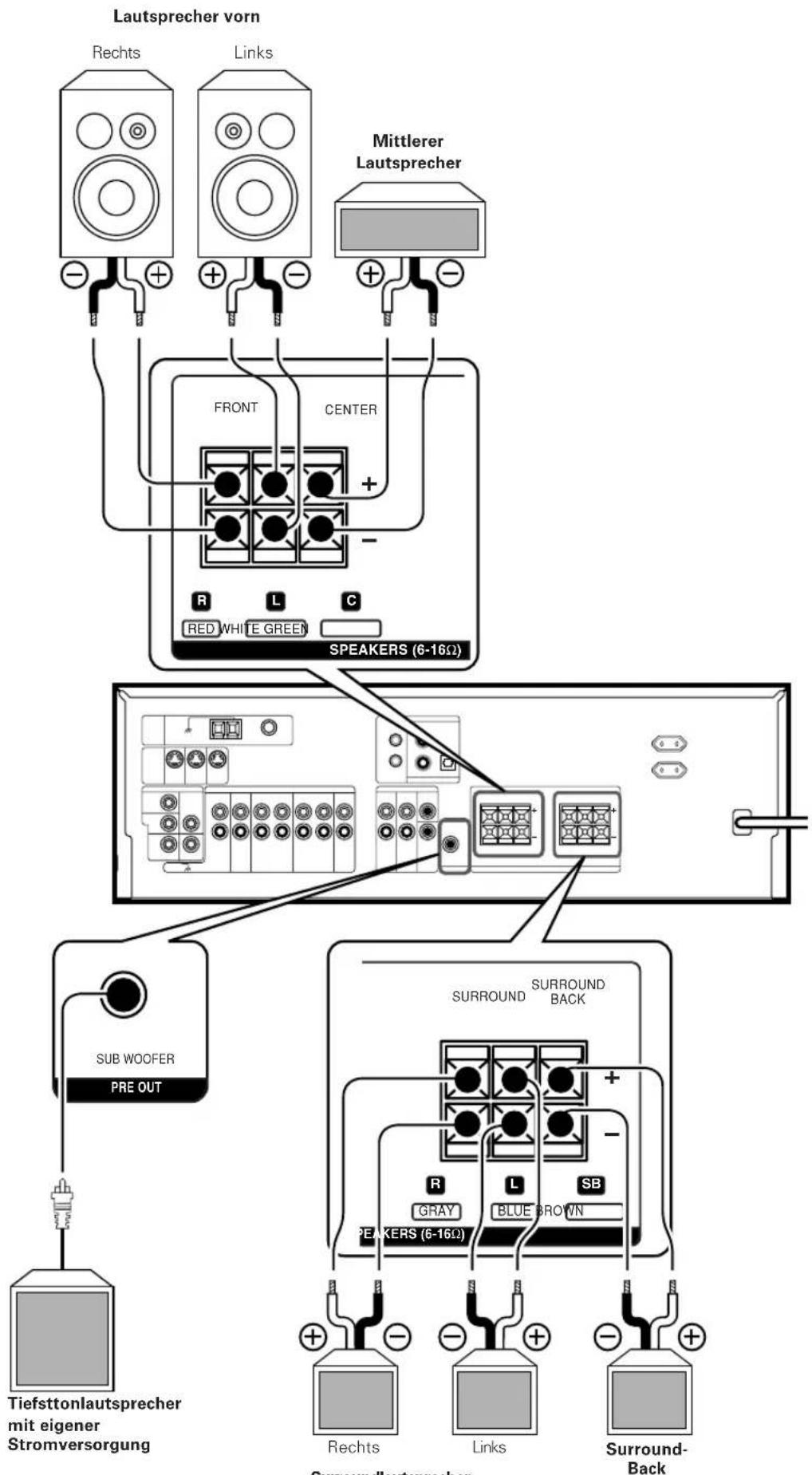

Anschließen der Lautsprecher 13

Anschließen der Lautsprecherkabel 14

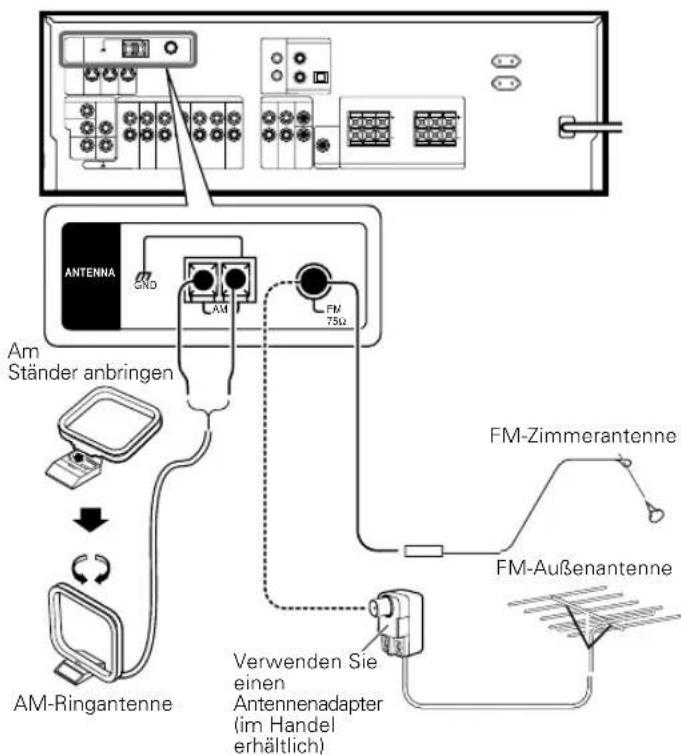

Anschließen der Antennen 14

Anschließen der Systemsteuerung

(SYSTEM CONTROL) 15

Vorbereitungen für Surroundklang .... 15

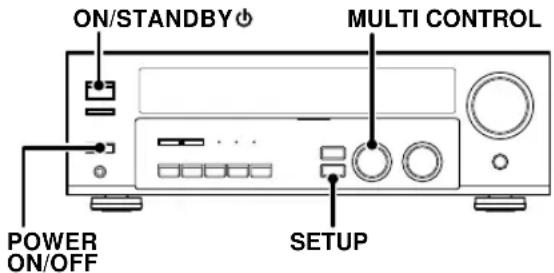

Lautsprechereinstellungen 15

Betrieb

Normale Wiedergabe 18

Vorbereitungen für die Wiedergabe 18

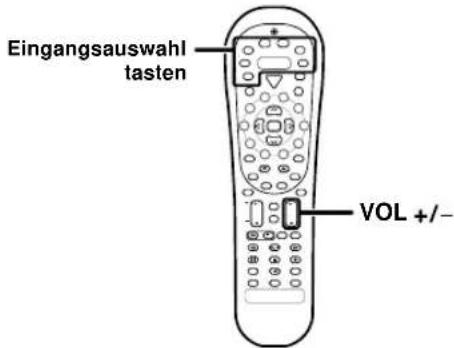

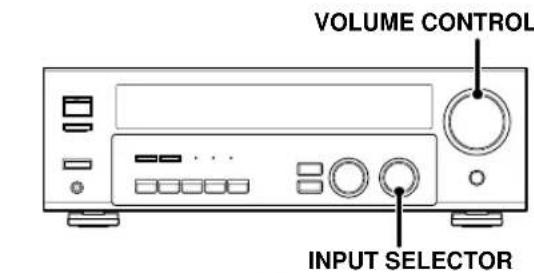

Wiedergeben des Tons von einer Komponente 18

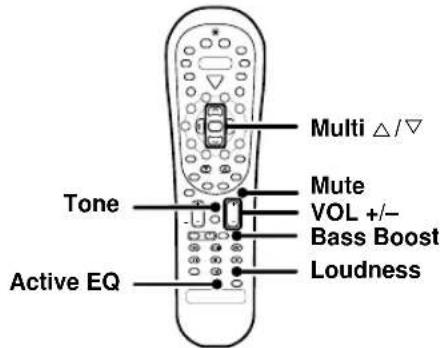

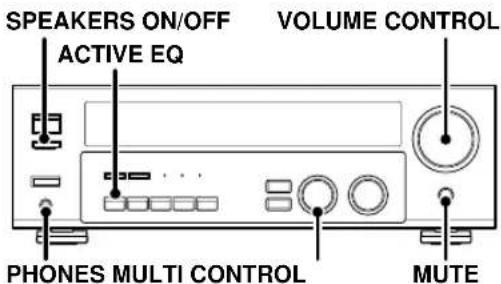

Einstellen des Klangs 19

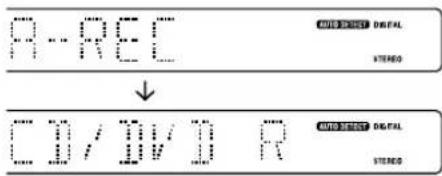

Aufnahme 20

Aufnehmen von Audiosignalen (analoge Quellen) 20

Aufnehmen von Videosignalen 20

Aufnehmen von Audiosignalen (digitale Quellen) 20

Radioempfang.... 21

Einstellen von Radiosendern (ohne RDS) ..... 21 Das Radiodatensystem

(Radio Data System) 21

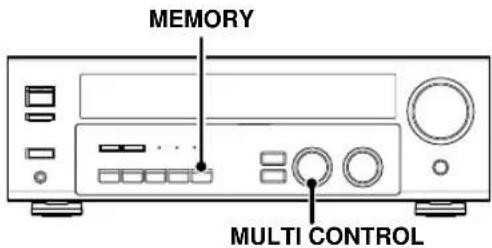

Manuelles Speichern von Radiosendern ..... 21

Einstellen gespeicherter Radiosender ...... 22

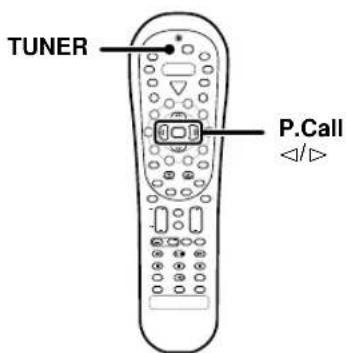

Einstellen gespeicherter Sender der Reihe nach

(P.Call) 22

Die Taste RDS Disp. (Display). 22

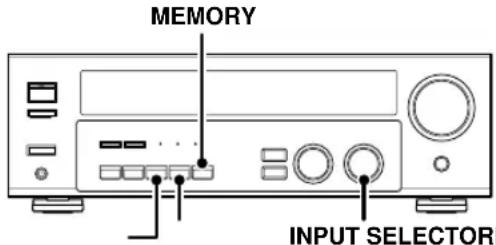

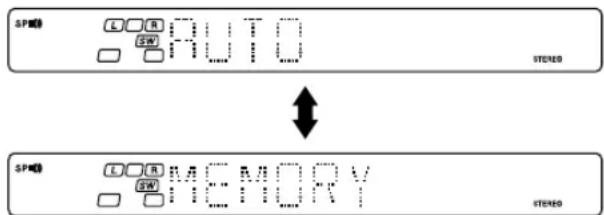

Speichern von RDS-Sendern (RDS AUTO MEMORY) 23

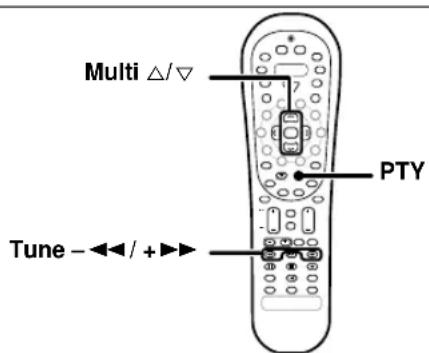

Einstellen eines Senders nach Programmtyp (PTY-Suche) 23

Raumklangeffekte 24

DVD-Wiedergabe (6 Kanäle) 27

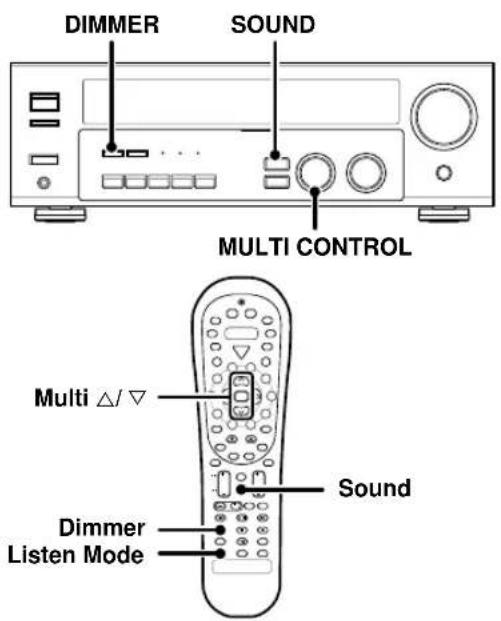

Nützliche Funktionen 27

Fernbedienung

Grundlegende Fernbedienungsfunktionen für andere Komponenten 29

Speichern von Setup-Codes für andere Komponenten 29

Suchen nach Ihrem code 29

Überprüfen der codes 29

Neuzuweisen von Gerätetasten 30

Steuern anderer Komponenten 30

Tabelle mit Setup-Codes 31

Kassettendeck-, CD-Spieler- und MD- Recorderfunktionen 35

Funktionen anderer Komponenten 36

Weitere Informationen

Störungsbehebung 38

Technische Daten 40

Auspacken

Packen Sie das Gerät vorsichtig aus, und achten Sie darauf, daß alle Zubehörteile vorhanden sind.

FM-Zimmerantenne (1) AM-Rahmenantenne (1)

Fernbedienungsgeber (1) Batterie (R6/AA) (2) RC-R0825

Falls nicht alle Zubehörteile vorhanden sind bzw. das Gerät beschädigt ist oder nicht einwandfrei funktioniert, wenden Sie sich sofort an das Geschäft, in dem Sie das Gerät erworben haben. Wir empfehlen, den Karton und die Verpackungsmaterialien für einen möglichen Transport des Gerätes in der Zukunft aufzubewahren.

Bitte heben Sie diese Bedienungsanleitung für zukünftiges Nachschlagen gut auf.

Vorbereiten der Fernbedienung

Einlegen der Batterien

⑦ Abdeckung abnehmen. ② Batterien einlegen.

③ Abdeckung schließen.

- Legen Sie zwei R6-Batterien der Größe AA ein. Richten Sie sich dabei nach den Polaritätsmarkierungen.

Vorgehen

Wenn die Anzeige STANDBY leuchtet und Sie die Taste POWER RCVR an der Fernbedienung drücken, schaltet sich das Gerät ein. Sobald sich das Gerät eingeschaltet hat, drücken Sie die Taste zu der gewünschten Funktion.

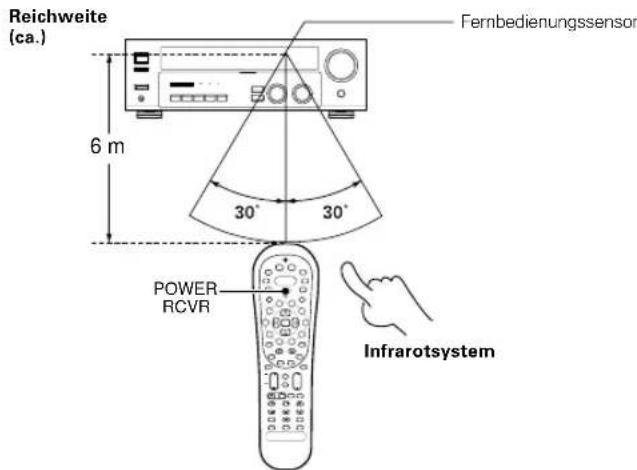

Reichweite (ca.) 6 m 30° 30° POWER RCVR Fernbedienungssensor Infrarotsystem

- Wenn Sie nacheinander mehrere Tasten auf der Fernbedienung drücken, warten Sie zwischen einem Tastendruck und dem nächsten mindestens 1 Sekunde.

Hinweise

1. Die Lebensdauer der mitgelieferten Batterien kann aufgrund von Funktionsprüfungen, die mit diesen Batterien vorgenommen wurden, kürzer sein als bei neu gekauften Batterien.
2. Wenn die Reichweite der Fernbedienung abnimmt, ersetzen Sie beide Batterien durch neue.
3. Wenn Sie den Fernbedienungssensor direktem Sonnenlicht oder dem Licht hochfrequenter Leuchtstoffröhren aussetzen, kann es zu Fehlfunktionen kommen.
   In solchen Fällen sollten Sie das System an einer anderen Stelle aufstellen, um solche Fehlfunktionen zu vermeiden.

Besondere Merkmale und Funktionen

Wirklichkeitsgetreuer Klang für das Heimkino

Dieser Receiver ist mit einer Vielzahl von Surroundklangmodi ausgestattet, mit denen Sie Ihre Videosoftware optimal wiedergeben können. Wählen Sie je nach den Geräten bzw. der wiederzugebenden Software einen geeigneten Surroundklangmodus aus - und dann viel Spaß! - [24]

Dolby Digital und Dolby Digital EX

Im DOLBY DIGITAL-Modus können Sie bei Software, die im Dolby Digital-Format verarbeitet wurde, den vollen digitalen Surroundklang wiedergeben lassen. Dolby Digital bietet bis zu 5,1 separate digitale Audiokanäle für noch bessere Klangqualität und noch stärkere Präsenz als bei herkömmlichem Dolby Surround.

Dolby Digital EX erstellt sechs komplett breitbandige Ausgangskanäle aus der 5,1-Kanalquelle. Dies erfolgt über die Verwendung eine Matrixdecoders, der aus 2 Kanälen einer Originalaufnahme drei Surroundkanäle generiert. Die besten Ergebnisse werden erzielt, wenn Dolby Digital EX bei Film-Soundtracks verwendet wird, die mit Dolby Digital Surround EX aufgezeichnet wurden.

Dolby PRO LOGIC II

DOLBY PRO LOGIC II ist mit der Vorversion PRO LOGIC vollständig kompatibel und bietet darüber hinaus bessere Möglichkeiten für den Raumklang. Damit läßt sich herkömmlicher Stereo- oder Dolby Surround-Klang mit einer überzeugenden „5,1-ähnlichen“ Wirkung erzielen. PRO LOGIC II bietet spezielle Funktionen zum Steuern der umfassenden Raumklangwirkung, der Klangdimensionen und der Klangfeldabbildung. PRO LOGIC II erzeugt bei Videosoftware mit dem Kennzeichen

DOLBY SURROUND einen eindrucksvollen Raumklang und bei Musik-CDs eine hörbare Dreidimensionalität. Beim Musikaufnahmen läßt sich der Klang als reiner STEREO-Surround-Sound wiedergeben.

DTS

DTS (Digital Theater System) ist ein digitales 5,1-Kanal-Audioformat, das mit fünf Kanälen für das ganze Klangspektrum und einem niederfrequenten Kanal (Tiefsttonlautsprecher) für die Bässe eine unübertroffene Klangfülle, eine optimale Kanaltrennung und einen breiten Dynamikbereich bietet. Im DTS-Modus kann der digitale 5,1-Kanal-Signaleingang von einer DTS-CD, -LD oder -DVD (mit der Markierung „DTS“ gekennzeichnet) in digitalem Surroundklang wiedergegeben werden.

Wichtig:

Wenn eine DTS-CD/LD/DVD auf einem CD-, LD- bzw. DVD-Player wiedergegeben wird, können am analogen Ausgang des Geräts Störungen ausgegeben werden. Es empfiehlt sich, den digitalen Ausgang des Players mit dem digitalen Eingang dieses Geräts zu verbinden.

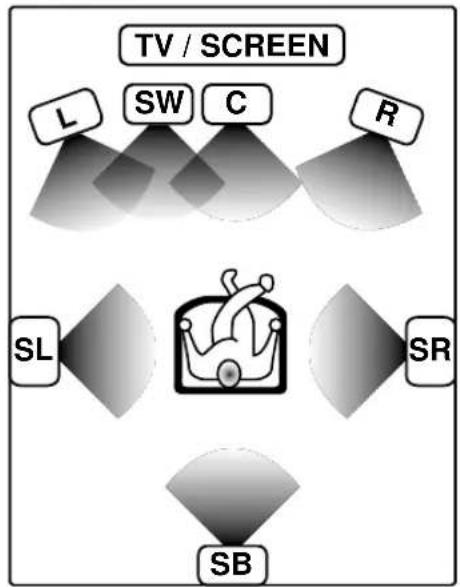

DSP-Surroundklangmodi

Ein hochwertiger DSP (digitaler Signalprozessor) in diesem Receiver bietet eine Vielzahl auswählbarer Klangfelder, z. B. „ARENA“, „JAZZ CLUB“, „THEATER“, „STADIUM“, und „DISCO“. Er unterstützt fast alle Arten von Tonquellen.

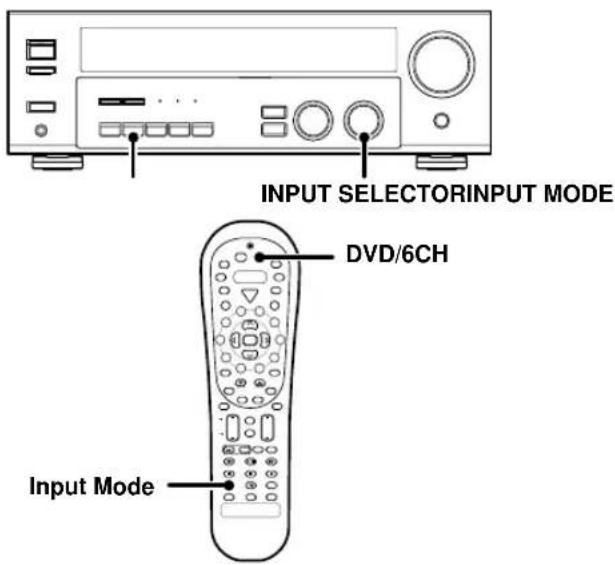

DVD-Eingang über 6 Kanäle

Wenn Sie einen DVD-Player haben, der mit einem 6-Kanal-Ausgang ausgestattet ist, ermöglicht dieser Receiver die volle Surroundklangwirkung einer DVD-Tonquelle mit Mehrkanal-Codierung. Da die Signale der Tonquelle digital sind und jeder Kanal getrennt eingespeist wird, übertrifft der erzielte Klangeffekt bei weitem das Ergebnis, das mit herkömmlichen Surroundsystemen möglich ist.

ACTIVE EQ

Mit dem Modus ACTIVE EQ wird unabhängig von den Umgebungsbedingungen eine dynamischere Tonqualität erzeugt. Sie erzielen einen wirkungsvolleren Klangeffekt, wenn Sie ACTIVE EQ während der Dolby Digital- und DTS-Wiedergabe auf ON schalten.

Universale Infrarot-Fernbedienung

Zusätzlich zum Receiver können Sie mit der mit dem Receiver gelieferten Fernbedienung auch fast alle fernsteuerbaren Audio- und Videokomponenten steuern. Führen Sie einfach das bedienerfreundliche Konfigurationsverfahren aus, und registrieren Sie damit die angeschlossenen Komponenten.

Der RDS-Tuner (Radiodatensystem)

Der Receiver ist mit einem RDS-Tuner ausgestattet, der über mehrere bequeme Einstellfunktionen verfügt: RDS Auto Memory zum automatischen Speichern von bis zu 40 RDS-Sendern, die verschiedene Programme ausstrahlen, Sendernnamensanzeige zum Anzeigen des Namens des momentan eingestellten Senders und PTY-Suche zum Einstellen von Sendeern nach Programmtyp.

PTY-Suche (Programmtypsuche)

Sie geben einfach den gewünschten Programmtyp an, und der Tuner stellt die entsprechenden Sender automatisch ein.

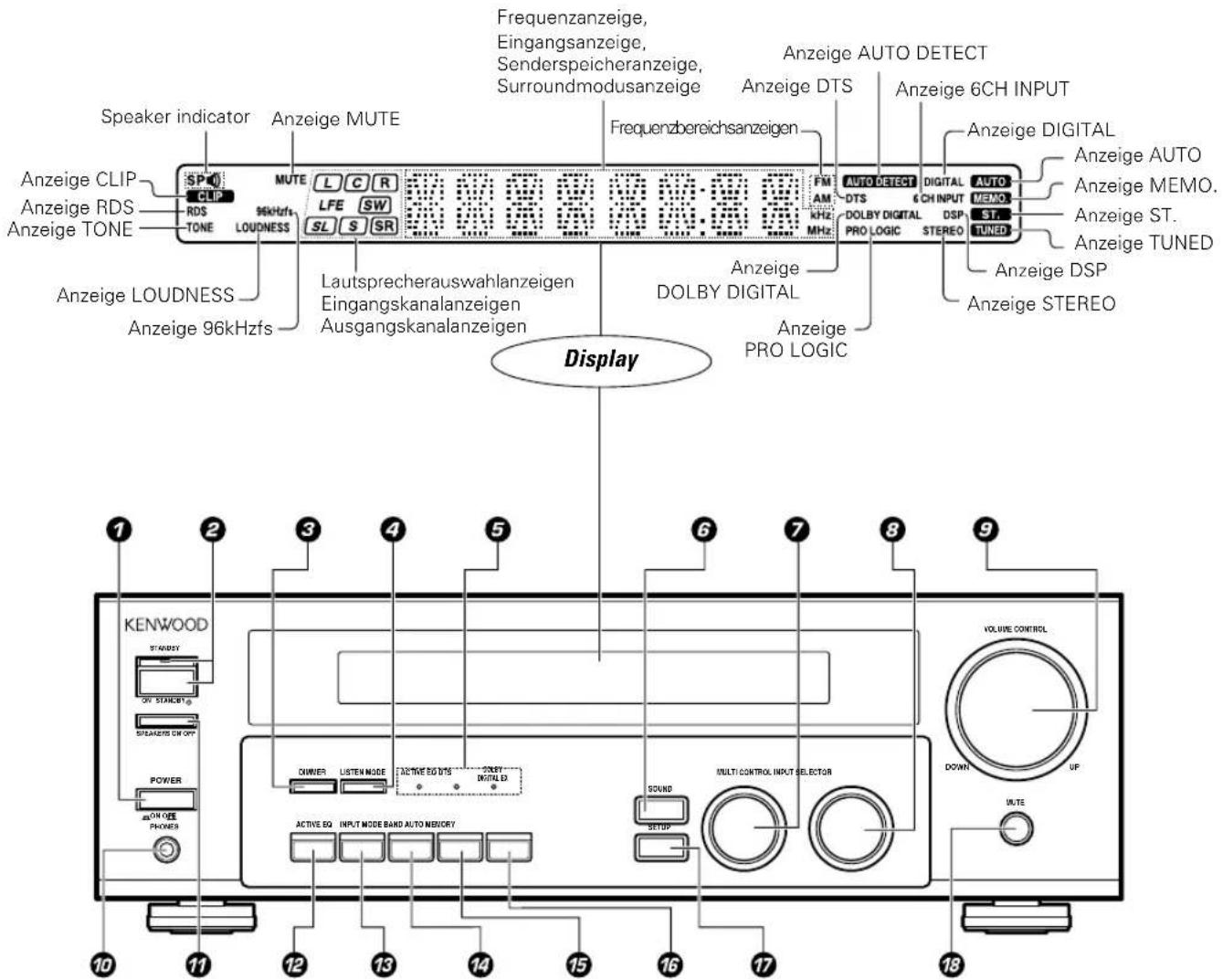

Hauptgerät

Speaker indicator Anzeige CLIP RDS TONE Anzeige RDS Anzeige TONE Anzeige LOUDNESS Anzeige 96kHzfs MUTE L C R LFE SW SL S SR 96kHzfs Lautsprecherauswahlanzeigen Eingangskanalanzeigen Ausgangskanalanzeigen Frequenzanzeige, Eingangsanzeige, Senderspeicheranzeige, Surroundmodusanzeige Frequenzbereichsanzeigen Anzeige AUTO DETECT Anzeige DTS Anzeige 6CH INPUT FM AM kHz MHz AUTO DETECT DTS DOLBY DIGITAL PRO LOGIC DIGITAL 6 CH INPUT DSP STREEO Anzeige DIGITAL Anzeige AUTO Anzeige MEMO. Anzeige ST. Anzeige TUNED Anzeige DSP Anzeige STEREO Display 1 2 3 4 5 6 7 8 9 KENWOOD STANDAY 0V STARDY# SPEANSIDE ON/OFF POWER ON/OFF PONDED OWNER LISTEN MODE ACTIVE EQ DTS MULTI CONTROL INPUT SELECTOR ACTIVE EQ INPUT MODE BAND AUTO MEMORY SOUND SETUP VOLUME CONTROL DOWN UF OUTE 10 11 12 13 14 15 16 17 18

① Taste POWER ON/OFF - [15] Zum Ein- oder Ausschalten der Hauptstromversorgung (ON/OFF).

2 Taste ON/STANDBY Mit dieser Taste schalten Sie das Gerät ein bzw. in den Bereitschaftsmodus (ON/STANDBY), wenn POWER auf ON steht. Anzeige STANDBY

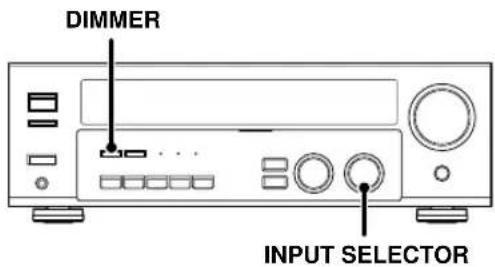

3 Taste DIMMER Sie können damit auch den Aufnahmemodus REC MODE auswählen. → 20 Zum Einstellen der Helligkeit des Displays. → 28

4 Taste LISTEN MODE → 26 Zum Auswählen des Wiedergabemodus. 5 Surround-LEDs (leuchtdioden) LED-Anzeigen für ACTIVE EQ – 19 Leuchtet, wenn sich der Receiver im ACTIVE EQ-Modus befindet.

LED-Anzeigen für DTS - 26 Leuchtet, wenn sich der Receiver im DTS-Modus befindet.

LED-Anzeigen für DOLBY DIGITAL EX Leuchtet, wenn sich der Receiver im Dolby Digital EX-Modus befindet.

6 Taste SOUND - 27 Zum Einstellen der Tonqualität und der Raumklangeffekte.

7 Regler MULTI CONTROL -15 Zum Vornehmen verschiedener Einstellungen.

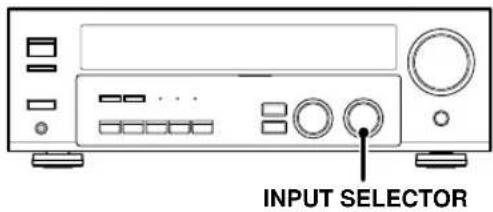

Regler INPUT SELECTOR → 18 Zum Auswählen der Eingangsquellen.

⑨ Regler VOLUME CONTROL - 18

10 Buchse PHONES - 19 Zur Wiedergabe über Kopfhörer.

17 Taste SPEAKERS ON/OFF - 18 Zum Ein- oder Ausschalten der Lautsprecher.

12 Taste ACTIVE EQ - 19 Zum Umschalten des status von ACTIVE EQ.

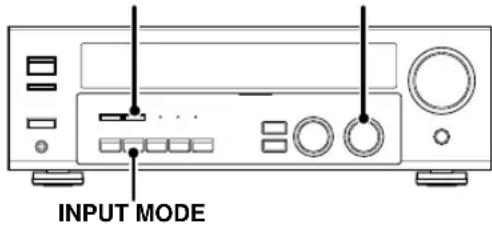

Taste INPUT MODE Zum Umschalten zwischen vollautomatisch, digitalen und analogen Eingängen.

14 Taste BAND → 21 Zum Auswählen des Sendefrequenzbereichs.

15 Taste AUTO Zum Umschalten der Anzeige von „TAPE“ zu „MD”. → 18 Zum Auswählen des automatischen Sendereinstellmodus. → 21

15 Taste MEMORY - 21 Zum Speichern von Radiosendern. 17 Taste SETUP - 15 Zum Auswählen der Lautsprechereinstellungen usw.

18 Taste MUTE - 19 Zum vorübergehenden Stummschalten des Tons.

Bereitschaftsmodus

Wenn die Bereitschaftsanzeige des Geräts aufleuchtet, werden die internen Schaltkreise des Geräts mit einer geringen Menge Strom versorgt, der zur Pufferung des Speicherinhalts dient. Dieser Betriebszustand wird als Bereitschaftsmodus bezeichnet. Wenn sich das Gerät im Bereitschaftsmodus befindet, kann es über die Fernbedienungseinheit eingeschaltet werden.

Stromversorgung über POWER ON/OFF-Taste

Die Stromversorgung zum Gerät wird beim Abschalten des Schalters (auf OFF) nicht gänzlich unterbrochen.

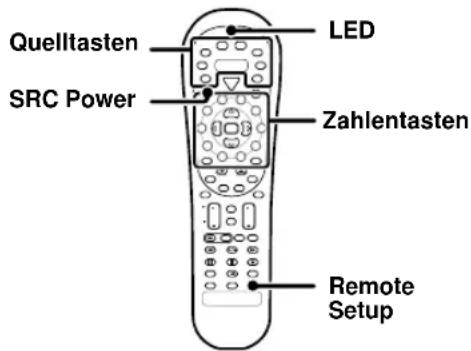

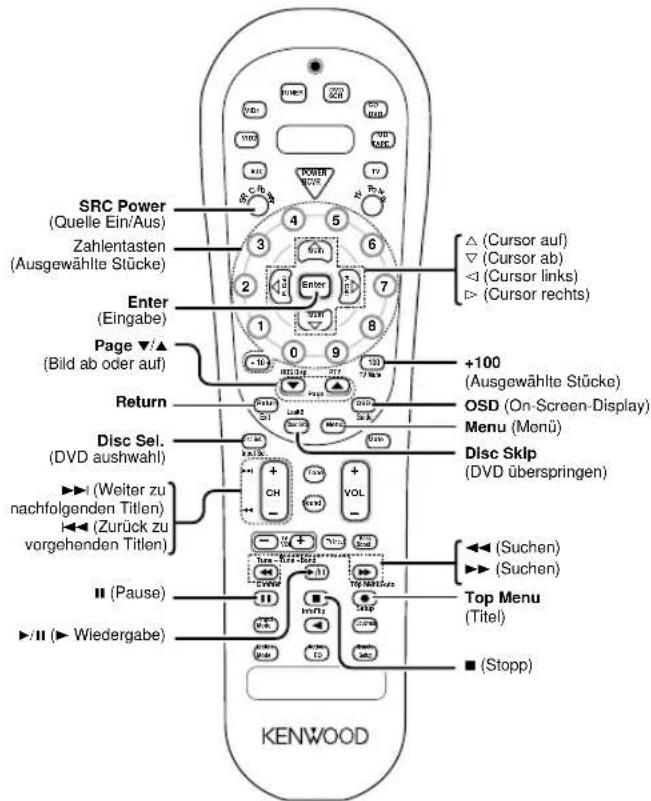

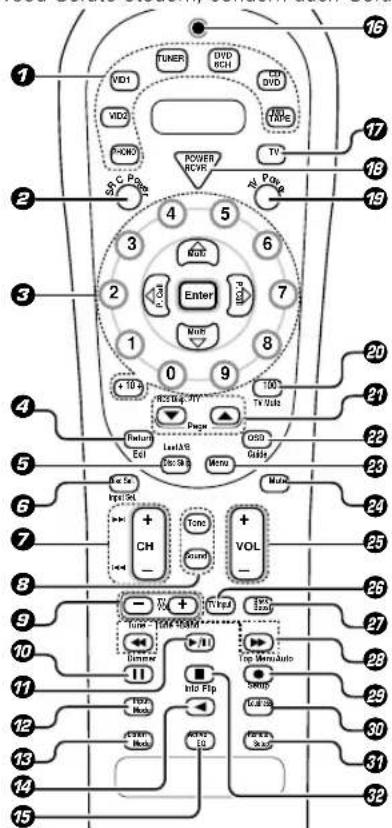

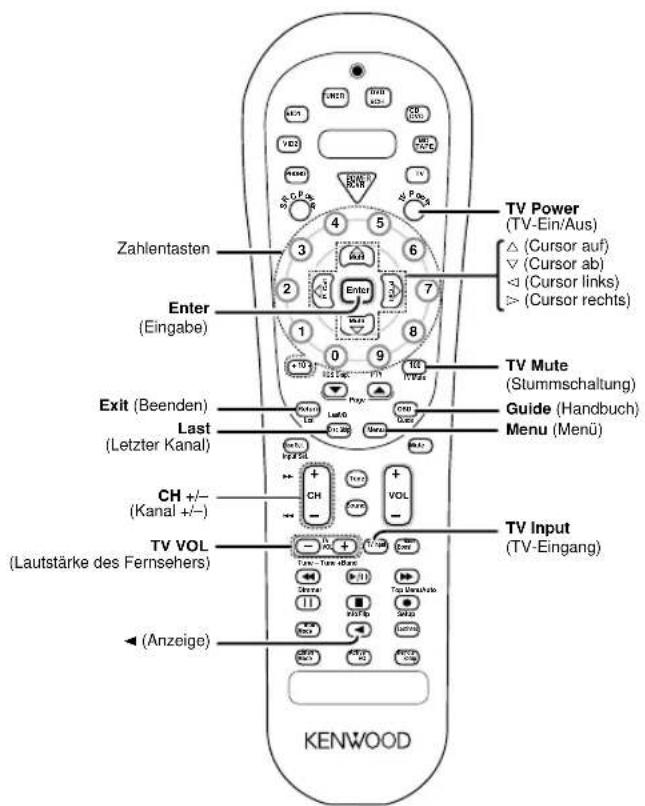

Fernbedienung

Sie können mit dieser Fernbedienung nicht nur Kenwood-Geräte steuern, sondern auch Geräte anderer Hersteller. Dazu brauchen Sie lediglich die entsprechenden Herstellercodes einzustellen. →31

Wenn ein Bedienelement für eine Funktion am Receiver und auf der Fernbedienung unterschiedliche Namen hat, wird der Name auf der Fernbedienung in dieser Bedienungsanleitung in Klammern angegeben.

⑦ Quelltasten (PHONO, VID2, VID1, TUNER, DVD/6CH, CD/DVD, MD/TAPE) → 29

Wenn Sie die Taste länger als 3 Sekunden gedrückt halten, können Sie über diese Funktion die registrierten Komponenten auswählen. Eingangsauswahl tasten (PHONO, VID2, VID1, TUNER, DVD/6CH, CD/DVD, MD/TAPE) → 18

Wenn Sie die Taste weniger als 3 Sekunden gedrückt halten, können Sie über diese Funktion die Eingangquellen auswählen.

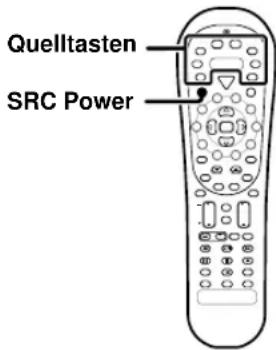

② Taste SRC (Quelle) Power

Dienen zum Ein- bzw. Ausschalten der anderen Quellkomponenten.

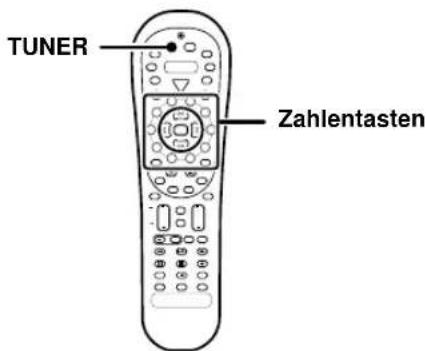

③ Zahlentasten - 29

Stellen die gleichen Funktionen zur Verfügung wie die Tasten der Fernbedienung, die ursprünglich mit der betreffenden Komponente geliefert wurde.

Tasten Multi (Multisteuerung) △/▽-[15] Zum Vornehmen verschiedener Einstellungen. Dienen zum Steuern anderer Komponenten. Tasten P.Call </▷-[22]

Wenn der Tuner als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Taste zum Aufrufen der voreingestellten Kanäle.

Taste Enter

Zum Steuern anderer Komponenten.

4 Taste Return

Zum Steuern der DVD-Komponenten. Taste Exit Zum Steuern anderer Komponenten.

⑤ Taste Disc Skip

Wenn CD als Eingangsquelle ausgewählt ist, dient diese Taste bei einem Mehr-CD-Player als Taste zum Überspringen von CDs.

Taste Last/A/B

Wenn TAPE als Eingangsquelle ausgewählt ist, dient diese Taste bei einem Doppelkassettendeck als Taste zum Auswählen von Deck A bzw. B. Zum Steuern anderer Komponenten.

⑥ Taste Disc Sel.

Zum Steuern anderer Komponenten. Taste Input Sel. Zum Steuern anderer Komponenten.

⑦ Taste CH +/-

Zum Auswählen des Kanals. Taste ◀◀◀/▶▶

Wenn CD, MD oder TAPE als Eingangsquelle

ausgewählt ist, fungieren diese Tasten als Tasten zum Überspringen von Titeln.

⑧ Taste Tone → 19

Zum Einstellen des TONE-Reglers.

Taste Sound - 27

Zum Einstellen der Tonqualität und der Raumklangeffekte.

⑨ Taste TV VOL +/-

Zum Reglen der Lautstärke des Fernsehers.

10 Taste II

Zum Steuern anderer Komponenten.

Taste Dimmer -28

Zum Einstellen der Helligkeit des Displays.

Taste ▶/II

Wenn CD als Eingangsquelle ausgewählt ist, dient diese Taste als Wiedergabe-/Pausetaste. Wenn MD oder TAPE als Eingangsquelle ausgewählt ist, dient diese Taste als Stopptaste.

Taste Band -21

Zum Auswählen des Sendefrequenzbereichs.

12 Taste Input Mode

Zum Umschalten zwischen vollautomatisch, digitalen und analogen Eingängen.

13 Taste Listen Mode

Zum Auswählen des Wiedergabemodus.

14 Taste

Bei Auswahl des Tapesdecks funktioniert diese Taste als Wiedergabetaste für die Rückseite.

Taste Info/Flip

Zum Steuern anderer Komponenten.

15 Taste Active EQ

Zum Umschalten des status von ACTIVE EQ.

15 LED-Anzeigen (leuchtdioden)

Blinkt, um anzuzeigen, dass Signale übertragen werden.

17 Taste TV

Dient zum Auswählen des Fernsehers.

Zum Ein- und Ausschalten des Receivers.

19 Taste TV Power

Zum Ein- und Ausschalten des Fernsehers.

20 Taste +100

Zum Auswählen der CD-Nummer bei einem Mehr-CD-Player.

Taste TV Mute

Zum vorübergehenden Stummschalten des Tons.

⑳ Taste Page ▼/▲

Zum Steuern anderer Komponenten.

Taste RDS Disp. -22 Zum Benutzung der RDS-Sendern. Taste PTY -23

Zur Verwendung der PTY-Suche.

Zum Steuern der DVD-Komponenten. Taste Guide

Zum Steuern anderer Komponenten.

23 Taste Menu

Zum Steuern anderer Komponenten.

24 Taste Mute

Zum vorübergehenden Stummschalten des Tons.

25 Taste VOL +/-

Dienen zum Einstellen der Receiver- Lautstärke

26 Taste TV Input

Zum Verwendung bei Fernsehbetrieb.

27 Taste Bass Boost

Zum Einstellen der maximalen Baßverstärkung für die tiefen Frequenzen.

28 Taste ◀◀/▶▶

Wenn CD, MD oder TAPE als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Suchtasten.

Taste Tune -/+

Dienen zum Steuern des Tunersmodus.

29 Taste ●

Bei Auswahl von MD oder TAPE funktioniert diese Taste als Aufnahmetaste. Bei Auswahl von VCR funktioniert diese Taste als Aufnahmetaste, wenn sie zweimal hintereinander gedrückt wird.

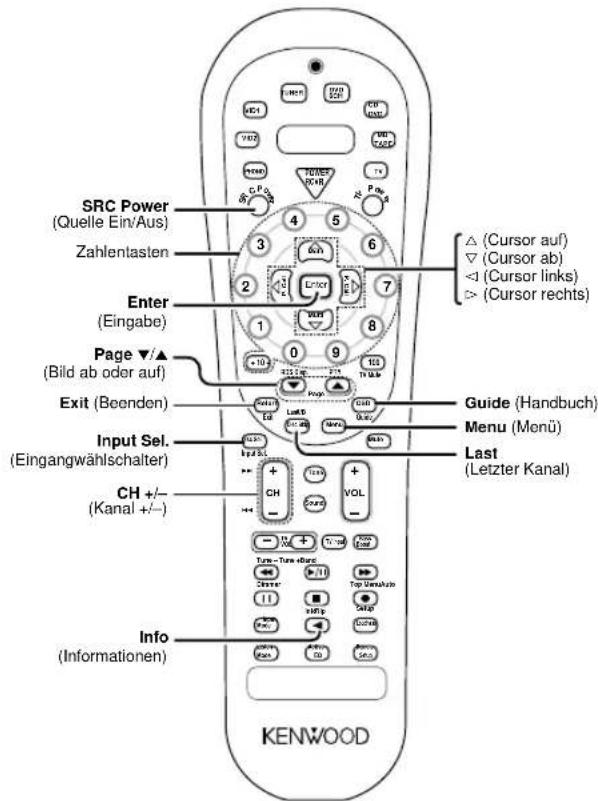

Taste Top Menu

Zum Steuern anderer Komponenten.

30 Taste Setup

Zum Auswählen der Lautsprechereinstellungen usw.

Taste Loudness

Zum Umschalten des Status von LOUDNESS.

③7 Taste Remote Setup

Zum Registrieren anderer Komponenten.

32 Taste ■

Wenn CD, MD oder TAPE als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Suchtasten.

Taste Auto → 21

Zum Auswählen des automatischen Sendereinstellmodus.

Nehmen Sie die Verbindungen wie auf den folgenden Seiten erläutert vor.

Wenn Sie die Systemkomponenten anschließen, schlagen Sie unbedingt auch in der Bedienungsanleitung nach, die mit der Komponente, die Sie anschließen, mitgeliefert wurde.

Schließen Sie das Netzkabel immer erst an eine Netzsteckdose an, nachdem Sie alle anderen Anschlüsse vorgenommen haben.

Hinweise

1. Achten Sie darauf, alle Verbindungskabel sicher und fest anzuschließen. Bei losen Verbindungen ist unter Umständen kein Ton oder Störrauschen zu hören.
2. Ziehen Sie unbedingt das Netzkabel aus der Netzsteckdose, bevor Sie andere Verbindungskabel anschließen oder lösen. Andernfalls kann es zu Fehlfunktinen oder Schäden am Gerät kommen.
3. Schließen Sie keine Netzkabel von Komponenten an, deren Leistungsaufnahme höher ist als am Netzausgang an der Rückseite dieses Geräts angegeben.

Analogverbindungen

Audioverbindungen werden anhand von Cinchkabeln hergestellt. Diese Kabel übertragen Stereotonsignale in einem „analogen“ Format. Das heißt, das Tonsignal entspricht dem tatsächlichen zweikanaligen Stereoton. Cinchkabel haben in der Regel 2 Stecker an jedem Ende, einen roten für den rechten Kanal und einen weißen für den linken Kanal. Sie erhalten diese Kabel entweder zusammen mit dem Gerät oder im Elektronikfachhandel.

Funktionsstörung des Mikrocomputers

Wenn ein Betrieb des Geräts nicht möglich ist oder inkorrekte Anzeigen am Display erscheinen, obwohl alle Anschlüsse vorschriftsmäßig durchgeführt wurden, ist der Mikrocomputer entsprechend den Anweisungen unter „Störungsbehebung“ E zurückzustellen. →38

Eingangsmoduseinstellungen

Die CD/DVD-, VIDEO2-, oder DVD/6CH-Eingänge umfassen alle Buchsen für digitalen und analogen Audioeingang.

Wenn Sie die Anschlüsse vorgenommen und den Receiver eingeschaltet haben, gehen Sie wie in den Schritten unten erläutert vor.

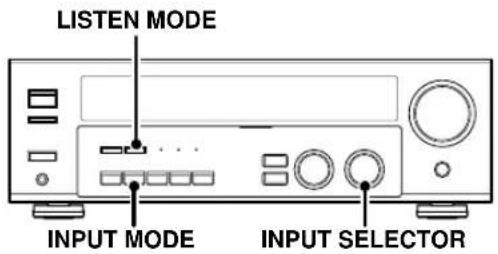

INPUT SELECTORLISTEN MODE

INPUT MODE

⑦Wählen Sie mit dem Regler INPUT SELECTOR die Funktion CD/DVD, VIDEO2 oder DVD/6CH aus.

②Drücken Sie die Taste INPUT MODE.

Mit jedem Tastendruck wechselt die Einstellung folgendermaßen:

Im DTS-Wiedergabemodus

①F-AUTO (digitaler Eingang, analoger Eingang)
②D-MANUAL (digitaler Eingang)

Im CD/DVD, VIDEO2, DVD/6CH-Wiedergabemodus

①F-AUTO (digitaler Eingang, analoger Eingang)
②D-MANUAL (digitaler Eingang)
③6CH INPT (DVD/6CH Eingang)
④ANALOG (analoger Eingang)

Digitaler Eingang:

Wählen Sie diese Einstellung zur Wiedergabe digitaler Signale von einem DVD-, CD- oder LD-Player.

Analoger Eingang:

Wählen Sie diese Einstellung zur Wiedergabe analoger Signale von einem Kassettendeck, Videorecorder oder Plattenspieler.

Autom. Senderwahl:

Bei der vollautomatischen Einstellung „F-AUTO“ (Anzeigen AUTO DETECT und DIGITAL leuchten) erkennt der Empfänger die digitalen oder analogen Eingangssignale automatisch. Bei der Wahl des Eingangsmodus hat das Digitalsignal Priorität. Der Empfänger wählt den Eingangs- und den Hörmodus bei der Wiedergabe automatisch und stimmt ihn mit dem jeweiligen Eingangssignal (Dolby Digital, PCM, DTS) und der Lautsprechereinstellung ab. Werkseitig ist die vollautomatische Einstellung aktiviert.

Wenn der ausgewählte Wiedergabemodus des Receivers eingestellt bleiben soll, wählen Sie mit der Taste INPUT MODE die Einstellung „D-MANUAL“ (digitales manuell). Aber auch wenn diese Einstellung ausgewählt ist, kann es vorkommen, daß der Wiedergabemodus automatisch ausgewählt wird, um je nach der Kombination von Wiedergabemodus und Quellensignal ein Dolby Digital-Signal zu erzeugen.

Wenn im Modus D-MANUAL die Audio-Wiedergabe aufgrund von Änderungen des Eingangssignals usw. plötzlich unterbrochen wird, drücken Sie die Taste LISTEN MODE.

Wenn Sie die Taste INPUT MODE zu schnell drücken, ist unter Umständen kein Ton zu hören. Drücken Sie erneut die Taste INPUT MODE.

Anschließen von Audiokomponenten

Formen von Netzsteckdosen Großbritannien Europa Buchsen SYSTEM CONTROL - 16 An eine Netzsteckdose AUDIO PHONO CD/DVD REC OUT PLAY IN REC OUT PLAY IN MD/MAPE VIDEO1 GND OUTIN Videokomponente - 20 IN Kassettendeck oder MD-Recorder OUT CD-oder DVD-Player OUT Plattenplayer Ein Plattenplayer mit Drehspultonabnehmer kann nicht direkt über diesen Receiver betrieben werden. Dazu muß ein weiterer Equalizer-Verstärker angeschlossen werden.

Anschließen von Videokomponenten

Hinweis zu den Buchsen S-VIDEO

Verwenden Sie die Buchsen S-VIDEO, wenn Sie Verbindungen zu Videokomponenten mit S-VIDEO IN/OUT-Buchsen herstellen.

- Wenn Sie Ihre Videowiedergabekomponenten über die Buchsen S-VIDEO anschließen, verwenden Sie unbedingt auch die Buchsen S-VIDEO, wenn Sie den Monitor und die Videoaufnahmekomponenten anschließen.

Eine Videokomponente mit digitalen Audioausgängen muß an die Buchsen VIDEO 2 angeschlossen werden.

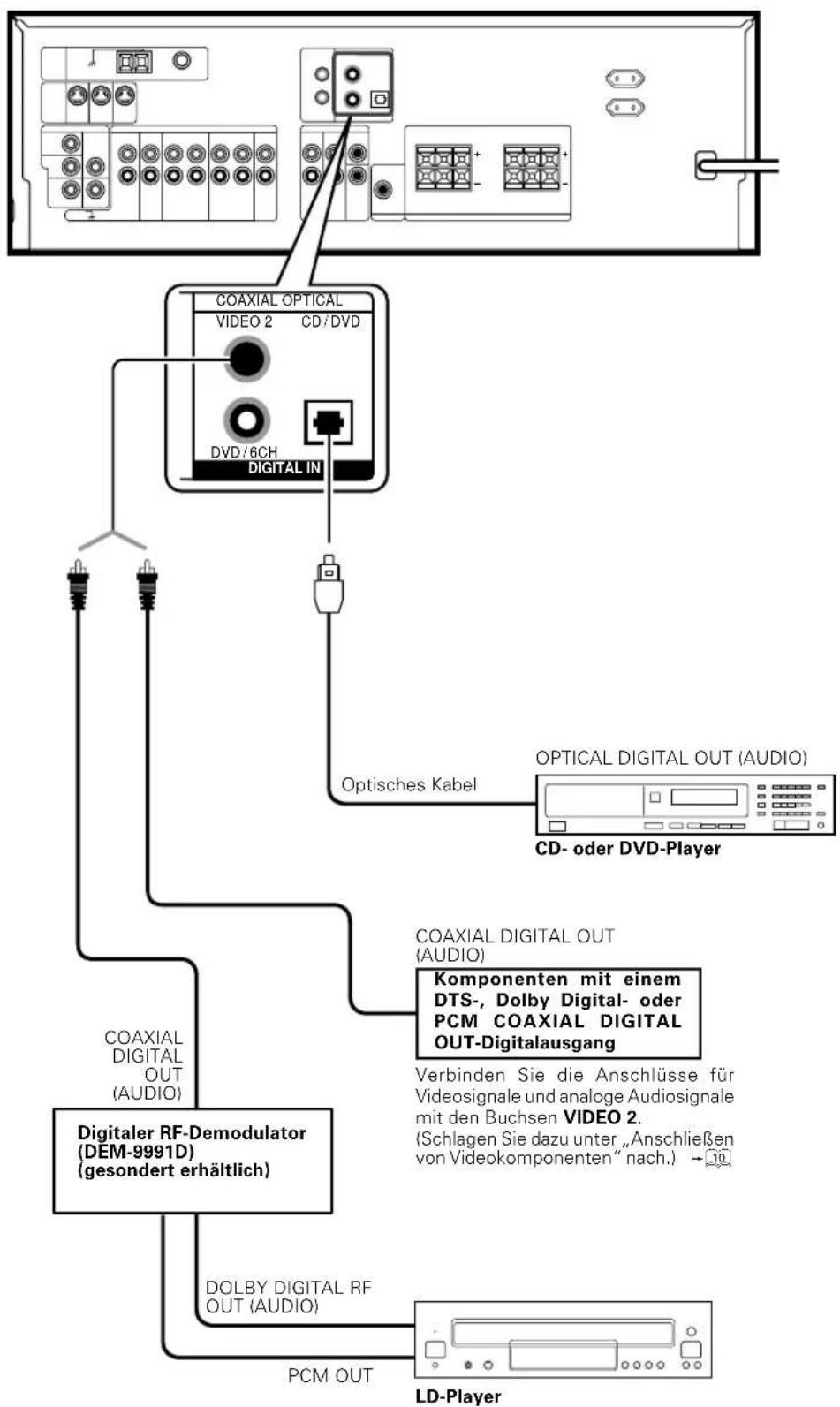

Digitale Verbindungen

Die Digitaleingangsbuchsen eignen sich für DTS-, Dolby Digital- und PCM-Signale. Schließen Sie Komponenten an, die digitale Signale im DTS-, Dolby Digital- oder Standard-PCM-Format (CD) ausgeben können.

Wenn Sie digitale Komponenten an den Receiver angeschlossen haben, lesen Sie unbedingt sorgfältig den Abschnitt „Eingangsmoduseinstellungen“.

→8

Wenn Sie einen LD-Player mit einem DIGITAL RF OUT-Ausgang anschließen wollen, verbinden Sie den LD-Player mit dem digitalen KENWOOD RF-Demodulator (DEM-9991D).

Verbinden Sie als nächstes die Buchsen DIGITAL OUT des Demodulators mit den Buchsen DIGITAL IN des Receivers.

Verbinden Sie die Anschlüsse für Videosignale und analoge Audiosignale mit den VIDEO 2-Buchsen. (Schlagen Sie dazu unter „Anschließen von Videokomponenten“ nach.)

Anschließen eines DVD-Players (6 Kanäle)

Wenn Sie einen DVD-Player mit einer digitalen Verbindung an den Receiver angeschlossen haben, lesen Sie unbedingt sorgfältig den Abschnitt „Eingangsmoduseinstellungen“. →8

S-Videokabel

ACHTUNG

Beachten Sie unbedingt die folgenden Punkte, da anderenfalls die Belüftung blockiert wird, was zu Feuergefahr führt.

• Stellen Sie niemals Gegenstände auf der Einheit ab, welche die Wärmeabfuhr beeinträchtigen.
• Halten Sie ausreichend Abstand rund um die Einheit ein (gemessen von der größten Außendimension einschließlich Bberständen), der mindestens den nachfolgenden Werten entspricht.

Oberseite : 50 cm Seitenwand : 10 cm Rückwand : 10 cm

Anschließen der Lautsprecher

Surroundlautsprecher
(Schließen Sie unbedingt beide Surroundlautsprecher an.)

Anschließen der Lautsprecherkabel

⑦Lautsprecherkabel am Ende abisolieren.

③Kabel hineinstecken.

②Lasche herunterdrücken.

④Lasche zurück in die Ausgangsposition stellen.

• Schließen Sie die Pole + und – der Lautsprecherkabel auf keinen Fall kurz.
• Wenn der linke und der rechte Lautsprecher vertauscht oder die Lautsprecherkabel mit umgekehrter Polarität angeschlossen sind, klingt der Ton unnatürlich, und die räumliche Wirkung des Klangs geht verloren. Achten Sie darauf, die Lautsprecher korrekt anzuschließen.

Lautsprecherimpedanz

Überprüfen Sie die Angaben für die Lautsprecherimpedanz, die auf der Rückseite des Receivers angegeben sind, und schließen Sie dann Lautsprecher mit entsprechenden Impedanzwerten an. Wenn Sie Lautsprecher mit einer anderen Nennimpedanz als der auf der Rückseite des Receivers angegebenen Impedanz anschließen, kann es zu Fehlfunktionen kommen, oder die Lautsprecher oder der Receiver können beschädigt werden.

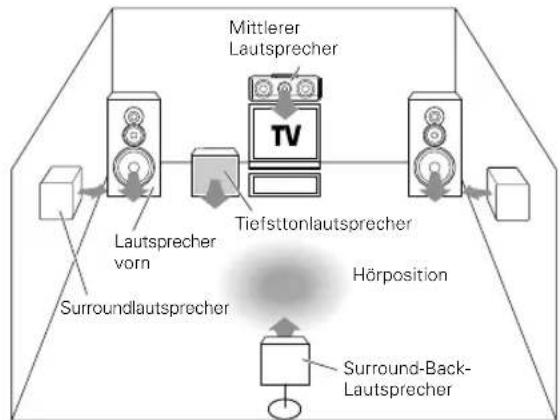

Aufstellung der Lautsprecher

Lautsprecher vorn : Stellen Sie diese Lautsprecher links und rechts vor der Hörposition auf. Vordere Lautsprecher sind bei allen Surroundmodi erforderlich.

Mittlerer Lautsprecher : Stellen Sie diesen Lautsprecher mittig vor der Hörposition auf. Dieser Lautsprecher stabilisiert das Klangbild und trägt zu einer naturgetreuen Wiedergabe bewegter Geräuschquellen bei. Sie sind zur Wiedergabe von Surroundklang erforderlich.

Surroundlautsprecher : Stellen Sie diese Lautsprecher direkt links und rechts neben oder leicht hinter der Hörposition auf. Beide Lautsprecher müssen sich auf gleicher Höhe etwa 1 m oberhalb der Kopfhöhe des Zuhörers befinden. Diese Lautsprecher tragen zu einer naturgetreuen Wiedergabe bewegter Geräuschquellen und zur Schaffung von Atmosphäre bei. Sie sind zur Wiedergabe von Surroundklang erforderlich.

Tiefsttonlautsprecher : Dieser Lautsprecher ist für eine kraftvolle Wiedergabe tiefer Bässe erforderlich.

Surround-Back-Lautsprecher : Stellen Sie den Lautsprecher direkt hinter den Hörerplatz. Welches die beste Position ist, hängt im Wesentlichen von der Raumakustik ab.

- Zwar besteht ein ideales Surroundsystem aus allen oben aufgelisteten Lautsprechern. Wenn jedoch kein mittlerer Lautsprecher oder Tiefsttonlautsprecher vorhanden ist, können die entsprechenden Tonsignale im Rahmen der Lautsprechereinstellung auf die anderen Lautsprecher verteilt werden, so daß sich eine optimale Tonwiedergabe über die vorhandenen Lautsprecher erzielen läßt. → 15

Anschließen der Antennen

AM-Ringantenne

Die mitgelieferte Ringantenne ist eine Zimmerantenne. Stellen Sie sie so weit wie möglich vom Receiver, dem Fernsehgerät, den Lautsprecherkabeln und dem Netzkabel entfernt auf, und richten Sie sie für den bestmöglichen Empfang aus.

Verbindung des AM-Antennenanschlusses

Lasche
herunterdrücken.

② Kabel
hineinstecken.

Lasche zurück in Ausgangsposition stellen.

FM-Zimmerantenne

Die mitgelieferte Zimmerantenne eignet sich nur vorübergehend für den Empfang. Für einen stabilen Signalempfang empfiehlt sich eine Außenantenne. Lösen Sie die Zimmerantenne vom Gerät, wenn Sie eine Außenantenne anschließen.

Verbindung des FM-Antennenanschlusses

Stecken Sie das Kabel hinein.

FM-Außenantenne

Führen Sie das 75Ω-Koaxialkabel, das an die FM-Außenantenne angeschlossen ist, ins Zimmer, und schließen Sie es den den Anschluß FM 75Ω an.

ANTENNA GRD AM FM 75Ω Am Ständer anbringen FM-Zimmerantenne FM-Außenantenne AM-Ringantenne Verwenden Sie einen Antennenadapter (im Handel erhältlich)

Anschließen der Systemsteuerung

(SYSTEM CONTROL)

Wenn Sie Systemsteuerkabel anschließen, nachdem Sie eine KENWOOD-Audio-Anlage angeschlossen haben, können Sie eine Reihe praktischer Systemsteuerfunktionen nutzen.

Dieses Gerät ist nur mit dem [SL-16]-Modus kompatibel. Die Systemsteuerung steht nicht zur Verfügung, wenn das Gerät im Verbindungsmodus [XS8], [XS] oder [XR] angeschlossen wird.

Wenn Ihre Komponente mit einem Moduswahlschalter ausgestattet ist, stellen Sie an den angeschlossenen Komponenten den [SL16]-Modus ein.

SYSTEM CONTROL kabel SL16 SYSTEM CONTROL

- Sie können das Systemsteuerkabel an die entweder an das hohe anschließen oder unten heben.

BEISPIEL: Verbindungen für den [SL16]-Modus

Die Einstellung des Systemsteuermodus ist durch Unterstreichung gekennzeichnet.

[SL16]

• Damit die Systemsteuerfunktionen genutzt werden können, müssen die Komponenten an die richtigen Buchsen angeschlossen werden. Einen CD-Player müssen Sie an die CD-Buchsen anschließen. Ein Kassettendeck oder einen MD-Recorder müssen Sie an die Buchsen MD/TAPE anschließen. Wenn Sie mehrere CD-Player (oder mehrere andere gleichartige Geräte) anschließen, ist nur bei dem Gerät an den entsprechenden Buchsen eine Systemsteuerung möglich.
• Einige CD-Player und Kassettendecks entsprechen nicht dem [SL16]-Systemsteuermodus. Nehmen Sie keine Systemverbindungen mit Geräten vor, die nicht [SL16]-kompatibel sind.
• Einige MD-Player unterstützen die Systemsteuerung nicht. Wenn Sie solche Geräte anschließen, ist keine Systemsteuerung möglich.

Hinweise

1. [SL16]-Geräte können für die Systemsteuerung nicht mit [XR]-[XS]- und [XS8]-Geräten kombiniert werden. Wenn Sie solche Geräte haben, schließen Sie bitte keine Systemsteuerkabel an. Auch ohne Systemsteuerkabel können normale Funktionen ausgeführt werden, ohne daß die Leistung beeinträchtigt wird.
2. Schließen Sie Systemsteuerkabel nur an Komponenten an, die von KENWOOD spezifiziert wurden. Andernfalls kann es zu Fehlfunktionen oder Schäden an den Geräten kommen.
3. Vergewissern Sie sich, daß die Stecker der Systemsteuerkabel vollständig in den Systemsteueranschlüssen sitzen.

Systemsteuerfunktionen

Fernbedienung

Sie können dieses Gerät mit der Systemfernbedienung steuern, die mit dem Receiver geliefert wurde.

Automatischer Betrieb

Wenn Sie die Wiedergabe einer angeschlossenen Komponente starten, schaltet der Eingangswählschalter an diesem Gerät automatisch zu dieser Komponente um.

Synchronaufnahme

Sie können die Aufnahme mit dem Start der Wiedergabe synchronisieren, wenn Sie von CD, MD oder Schallplatte aufnehmen.

Vorbereitungen für Surroundklang

Lautsprechereinstellungen

Damit Sie die Tonwiedergabemodi des Receivers optimal nutzen können, nehmen Sie bitte die unten beschriebenen Lautsprechereinstellungen (Tiefsttonlautsprecher, Lautsprecher vorn und in der Mitte, Surroundlautsprecher) vor.

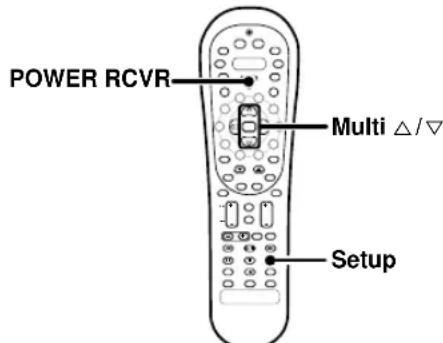

ON/STANDBY MULTI CONTROL POWER ON/OFF SETUP

POWER RCVR Multi △/▽ Setup

1 Schalten Sie diesen Receiver mit der Taste POWER ON/OFF und ON/STANDBY ☐ bzw. Taste POWER RCVR ein.
2 Auf der Fernbedienung müssen Sie die Taste TUNER mindestens 3 Sekunden gedrückt halten, um zum Receiver-Modus umzuschalten.
3 Drücken Sie die Taste SETUP, um in den SETUP-Modus zu schalten, und den Regler MULTI CONTROL oder Tasten Multi △/▽ für die folgenden Anzeigen.

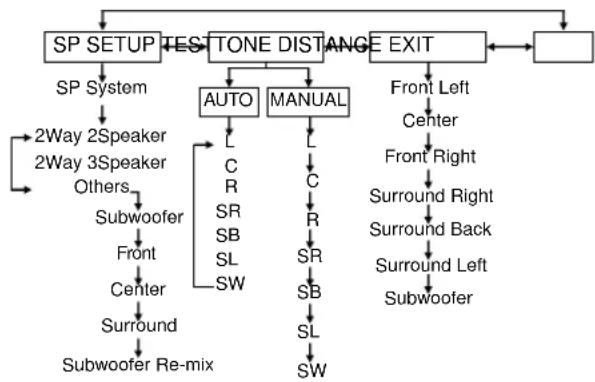

Die Reihenfolge bei SETUP ist wie folgt:

4 Wählen Sie ein Lautsprechersystem aus.

⑦Wählen Sie SP SETUP, und drücken Sie erneut die Taste SETUP, so dass die Lautsprechersystem-Anzeige „SP SYSTEM“ eingeblendet wird.

② Wählen Sie mithilfe des Regler MULTI CONTROL oder der Tasten Multi △/▽ die Lautsprechersystem-Einstellung.

① 2WAY 2SPKR : Für ausgewählte Kenwood-Lautsprecher – z. B. KS-307HT.
② 2WAY 3SPKR : Für ausgewählte Kenwood-Lautsprecher – z. B. KS-707HT.
③ OTHERS : Für sonstige allgemeine Lautsprecher.

• Die Auswahl 2WAY 2SPKR oder 2WAY 3SPKR sollte nur mit der Einstellung für das 6-Kanal-Lautsprechersystem verwendet werden.
• Bei Auswahl der Einstellung 2WAY 2SPKR oder 2WAY 3SPKR wird zu Schritt 5 gewechselt.

② Wenn Sie die allgemeine Lautsprechereinstellung aufrufen möchten, wählen Sie mithilfe des Regler MULTI CONTROL oder der Tasten Multi △/▽ die Einstellung OTHERS und drücken erneut die Taste SETUP.

- Die Tiefsttonlautsprecher-Einstellungsanzeige „SUBWON“ wird eingeblendet.

② Wählen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ die geeignete Einstellung für die Tiefsttonlautsprecher.

① SUBW ON : Der Einstellmodus für den Tiefsttonlautsprecher ist am Receiver aktiviert.
②SUBW OFF : Der Einstellmodus für den Tiefsttonlautsprecher ist am Receiver deaktiviert.
- Werkseitig ist „SUBW ON“ eingestellt.
- Wird die Einstellung „SUBW OFF“ ausgewählt, wird für die vorderen Lautsprecher automatisch „FRNT LRG“ eingestellt, und Sie können mit Schritt ⑦ fortfahren. Vor Ausführung von Schritt ⑦ drücken Sie die Taste SETUP, um die Einstellung zu bestätigen.
- Wenn über den Tiefsttonlautsprecher Ton wiedergegeben werden soll, wählen Sie „FRNT NML“.

⑤ Bestätigen Sie die Einstellung mit der Taste SETUP.

- Die Anzeige für die Einstellung der vorderen Lautsprecher „FRNT NML“ erscheint.

⑥ Wählen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ die geeignete Einstellung für die vorderen Lautsprecher.

① FRNT NML (normal) : Vordere Lautsprecher in durchschnittlicher Größe sind an den Receiver angeschlossen.
② FRNT LRG (groß) : Große vordere Lautsprecher sind an den Receiver angeschlossen.

- Beider Einstellung „FRNTLRG“ wird über den Tiefsttonlautsprecher kein Ton wiedergegeben, selbst wenn Tiefsttonlautsprecher auf ON gesetzt ist. Wenn jedoch der Tiefsttonlautsprecher ausgewählt ist und Sie „SW RE-MIX ON“ einstellen, wird über den Tiefsttonlautsprecher Ton wiedergegeben. In STEREO-Modus, wird der Ton direkt über die vorderen Lautsprecher wiedergegeben.

⑦ Bestätigen Sie die Einstellung mit der Taste SETUP.

- Die Anzeige für die Einstellung des mittleren Lautsprechers „CNTR NML“ erscheint.

⑧ Wählen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ die geeignete Einstellung für die mittleren Lautsprecher.

Wenn Sie „LRE“ als Einstellung für die vorderen Lautsprecher ausgewählt haben,

① CNTR NML (normal): Ein mittlerer Lautsprecher durchschnittlicher Größe ist an den Receiver angeschlossen.
② CNTR LRG (groß) : Ein großer mittlerer Lautsprecher ist an den Receiver angeschlossen.
③ CNTR OFF : Der Einstellmodus für den mittleren Lautsprecher ist am Receiver deaktiviert.

Wenn Sie „NML“ als Einstellung für die vorderen Lautsprecher ausgewählt haben,

①CNTR ON : Der Einstellmodus für den mittleren Lautsprecher ist am Receiver aktiviert.
②CNTR OFF: Der Einstellmodus für den mittleren Lautsprecher ist am Receiver deaktiviert.

⑨ Bestätigen Sie die Einstellung mit der Taste SETUP.

•Die Anzeige für die Einstellung des mittleren Lautsprechers „SURR NML“ erscheint.

Wählen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi / die geeignete Einstellung für die Surroundlautsprecher.

Wenn Sie „LRG“ als Einstellung für die vorderen Lautsprecher ausgewählt haben:

① SURR NML (normal): Ein mittlerer Lautsprecher durchschnittlicher Größe ist an den Receiver angeschlossen.
② SURR LRG (groß) :Ein großer mittlerer Lautsprecher ist an den Receiver angeschlossen.
③SURR OFF: Der Einstellmodus für den mittleren Lautsprecher ist am Receiver deaktiviert.

Wenn Sie für den mittleren Lautsprecher nicht „LRG“ als Einstellung ausgewählt haben,

① SURR ON : Der Einstellmodus für die Surround-Lautsprecher ist am Receiver aktiviert.
② SURR OFF : Der Einstellmodus für die Surround-Lautsprecher ist am Receiver deaktiviert.

- Wenn die Einstellung "SURR OFF" gewählt wird, wechseln Sie automatis 15.

⑰ Bestätigen Sie die Einstellung mit der Taste SETUP.

- Die Anzeige für die Einstellung der Surround-Backlautsprecher „SB“ erscheint.

Wählen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ die geeignete Einstellung für die Surround-Back-Lautsprecher.

Wenn Sie „LARGE“ als Einstellung für die Surround lautsprecher ausgewählt haben,

① SB NORMAL : Surround-Backlautsprecher in durchschnittlicher (normal) Große sind an den Receiver angeschlossen.
② SB LARGE : Große Surround-Backlautsprecher sind an den (groß) Receiver angeschlossen.
③ SB OFF : Der Einstellmodus für die Surround-Backlautsprecher ist am Receiver deaktiviert.

Wenn Sie für den Surroundlautsprecher nicht „NORMAL“ als Einstellung ausgewählt haben,

① SB ON : Der Einstellmodus für die Surround-Backlautsprecher ist am Receiver aktiviert.
② SB OFF : Der Einstellmodus für die Surround-Backlautsprecher ist am Receiver deaktiviert.

13 Bestätigen Sie die Einstellung mit der Taste SETUP.

• Die Surroundmix-Einstellungsanzeige „SURR MIX“ wird eingeblendet.
• SURR MIX ist hilfreich, wenn die SL und SR Lautsprechersignale gemischt werden, um einen Klang aus den hinteren Surroundlautsprechern zu generieren, die dem zuhörer ermöglichen würden, Klänge aus dem hinteren Bereich des Raumes zu genießen.

Wählen Sie mithilfe des Regler MULTI CONTROL oder der Tasten Multi △/▽ die Surroundmix-Einstellung aus.

① MIX OFF : Surroundmix-Einstellungsmodus ist deaktiviert(OFF).
② MIX ON : Surroundmix-Einstellungsmodus ist aktiviert (ON).

⑮ Bestätigen Sie die Einstellung mit der Taste SETUP.

- Die Anzeige für die Subwoofer-Re-mix-Einstellung „SW RE-MIX“ erscheint.

- Solange der Tiefsttonlautsprecher auf OFF steht, ist die Subwoofer-Remix-Einstellung nicht verfügbar.

Wählen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ die geeignete Einstellung für die subwoofer re-mix.

① RMX ON : Einstellungsmodus Subwoofer-re-mix des Receivers ist auf aktiviert gestellt. ② RMX OFF : Einstellungsmodus Subwoofer-re-mix des Receivers ist auf deaktiviert gestellt.

⑰ Bestätigen Sie die Einstellung mit der Taste SETUP.

- Der Receiver schaltet in den Einstellmodus für den Lautstärkepegel der Lautsprecher.

- In Schritt 4 und 5 erscheinen Anzeigen nur für die ausgewählten Kanäle der Lautsprecher, die eingestellt werden müssen.

5 Dient zum Einstellen der Lautsprecherlautstärke.

Stellen Sie die Lautstärke der Lautsprecher von Ihrer normalen Hörposition aus ein. Die Lautstärkepegel der einzelnen Lautsprecher sollten ausgewogen sein.

Drücken Sie die Taste SETUP, um mit TEST TONE anzufangen. Die Auswahl von AUTO/MANUAL TEST TONE erfolgt über den Regler MULTI CONTROL oder die Tasten Multi △/▽.

①AUTO ②MANUAL

② Zum Einstellen von AUTO oder MANUAL drücken Sie erneut die Taste SETUP.

Verwenden Sie den Regler MULTI CONTROL oder die Tasten Multi / , um den Lautstärkepegel des Testtons anzupassen, der vom anzupassenden Lautsprecherkanal ausgegeben wird.

Für die AUTO-Auswahl wird der Testton jeweils 2 Sekunden lang über die Lautsprecher ausgegeben, und zwar in folgender Reihenfolge:

- Wenn Sie die Lautstärkeeinstellungen der Lautsprecher ändern, während Sie Musik hören, ändern sich die auf dieser Seite erläuterten Einstellungen. → [27]

- Wenn einer der Lautsprecher beim SP SETUP deaktiviert wurde (Einstellung OFF), wird die TEST TONE-Anpassung für diesen Lautsprecher übersprungen.

③ Drücken Sie SETUP.

- Der Testton wird ausgeschaltet. Der Receiver schaltet in den Einstellmodus für den Abstand zwischen Hörposition und Lautsprechern.

4 Für die MANUAL-Auswahl drücken Sie jedes Mal die Taste SETUP, um den Lautsprecherkanal zu wählen.

6 Geben Sie den Abstand zu den Lautsprechern ein.

⑦ Wählen Sie in der SETUP-Anzeige DISTANCE und drücken Sie erneut die Taste SETUP.

② Messen Sie den Abstand zwischen der Hörposition und den einzelnen Lautsprechern.

Notieren Sie sich den Abstand zu den einzelnen Lautsprechern. Abstand zu den Lautsprechern vorn links (L) : ____ Fuß (Meter) Abstand zum mittleren Lautsprecher (C) : ____ Fuß (Meter) Abstand zu den Lautsprechern vorn rechts (R) : ____ Fuß (Meter) Abstand zum rechten Surround-Lautsprecher (SR) : ____ Fuß (Meter) Abstand zum Surround-Backlautsprecher (SB) : ____ Fuß (Meter) Abstand zum linken Surround-Lautsprecher (SL) : ____ Fuß (Meter) Abstand zum Tiefsttonlautsprecher (SW) : ____ Fuß (Meter)

⑤ Verwenden Sie den Regler MULTI CONTROL oder die Tasten Multi △/▽, um den Abstand zu den vorderen Lautsprechern anzupassen.

SPM L R 10°F T 3.00 F M 10°F T 3.00 F M Anzeige in Fuß Anzeige in Metern

- Der Einstellbereich beträgt 1 bis 30 Fuß (0,3 bis 9,0 m) in Schritten zu 0,3 m (1 Fuß).

④Bestätigen Sie die Einstellung mit der Taste SETUP.

⑤ Geben Sie wie in Schritt ③ und ④ erläutert den Abstand zu den einzelnen Lautsprechern ein.

⑥ Die Einstellung ist abgeschlossen, sobald EXIT eingeblendet wird.

- Die Lautsprecher, die Sie ausgewählt haben, sollten im Display angezeigt werden. Vergewissern Sie sich, dass Sie alle Lautsprecher korrekt ausgewählt haben.

⑦ Drücken Sie die Taste SETUP, um den SETUP-Modus zu verlassen.

Eingangspegeleinstellung (nur analoge Quellen)

Wenn der Eingangspegel eines analogen Quellensignals zu hoch ist, blinkt die CLIP-Anzeige und gibt das Quellensignal an. Stellen Sie den Eingangspegel ein.

⑦ Wählen Sie mit dem Regler INPUT SELECTOR den Eingangspegel der Tonquelle aus, die Sie einstellen wollen.

- Sie können für jede Eingangsquelle einen eigenen Eingangspegel speichern.

② Drücken Sie die Taste SOUND so oft, bis die Anzeige „INPUT“ erscheint.

③ Verwenden Sie den Regler MULTI CONTROL oder die Tasten Multi △/▽, um den Eingangspegel einzustellen.

- Der Eingangspegel kann auf drei Werte eingestellt werden: 0 dB, -3 dB und -6 dB. (Die werkseitige Einstellung ist 0 dB.)

④ Mit der Taste SOUND schalten Sie zur Eingangsanzeige zurück.

Vorbereitungen für die Wiedergabe

Bevor Sie das Gerät für die Wiedergabe benutzen können, sind einige Vorbereitungen notwendig.

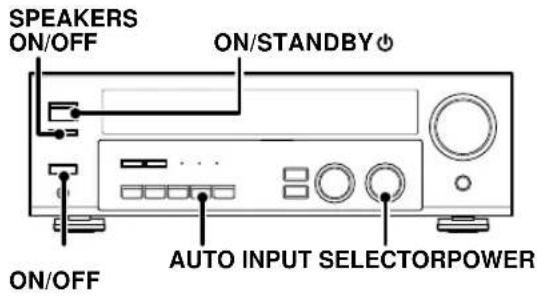

SPEAKERS ON/OFF ON/STANDBY ON/OFF AUTO INPUT SELECTORPOWER

Einschalten des Receivers

⑦ Schalten Sie die gewünschten Komponenten ein.

② Schalten Sie diesen Receiver mit der Taste POWER ON/OFF und ON/STANDBY ♦ ein.

Auswählen des Eingangsmodus

Wenn Sie eine Komponente ausgewählt haben, die an die Buchse CD/DVD, VIDEO2 oder DVD/6CH angeschlossen ist, achten Sie darauf, daß die Eingangsmoduseinstellung für den verwendeten Audiosignaltyp korrekt ist. → [8]

Auswählen von MD/TAPE

Geben Sie an, was für eine Tonquelle an die Buchsen MD/TAPE angeschlossen ist. Werkseitig ist „TAPE“ (Kassettendeck) eingestellt. Wenn Sie statt dessen „MD“ (MD-Gerät) einstellen wollen, gehen Sie wie im folgenden erläutert vor.

⑦Wählen Sie mit dem Regler INPUT SELECTOR die Einstellung „TAPE“ aus.

②Halten Sie die Taste AUTO mehr als 2 Sekunden gedrückt.

• Die Tonquellenanzeige wechselt zu „MD“.
- Soll wieder die ursprüngliche Tonquelle angezeigt werden, gehen Sie wie unter ② erläutert vor.

Einstellen des Lautsprecher-Status

Die Lautsprecher-Anzeige leuchtet.

Mit der Taste SPEAKERS ON/OFF können Sie die Lautsprecher aktiviert oder deaktiviert.

Wiedergeben des Tons von einer Komponente

VOLUME CONTROL INPUT SELECTOR

Eingangsauswahl tasten VOL +/−

1 Wählen Sie mit dem Regler INPUT SELECTOR bzw. den Eingangsauswahl tasten die Eingangsquelle aus, die Sie hören möchten.

Die Eingangsquellen wechseln wie unten angegeben:

①"PHONO" ②"TUNER" ③"CD/DVD" ④"TAPE" oder "MD" ⑤"VIDEO1" ⑥"VIDEO2" ⑦"DVD/6CH"

2 Starten Sie die Wiedergabe der ausgewählten Quelle.

3 Stellen Sie mit dem Regler VOLUME CONTROL die oder den Tasten VOL +/- autstärke ein.

Einstellen des Klangs

SPEAKERS ON/OFF ACTIVE EQ VOLUME CONTROL PHONES MULTI CONTROL MUTE

Einstellen der Tonqualität (nur Fernbedienung)

Sie können am Receiver die Tonqualität im Stereomodus (PCM oder analog) einstellen.

⑦ Auf der Fernbedienung müssen Sie die Taste TUNER mindestens 3 Sekunden gedrückt halten, um zum Receiver-Modus umzuschalten.

②Drücken Sie die Taste Tone, um in den TONE-Modus zu schalten.

③Verwenden Sie den Regler MULTI CONTROL oder den Tasten Multi △/▽, um TONE ON/OFF auszuwählen.

SPM L R TONE ON OFF: Digital STEREO

④ Ist TONE ON ausgewählt, drücken Sie die Taste Tone, um die folgenden Displays aufzurufen.

BASS : Bei dieser Einstellung können Sie die niedrigen Frequenzen einstellen.

TREB : Bei dieser Einstellung können Sie die hohen Frequenzen einstellen.

⑤Stellen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ die Tonqualität ein.

- Baß- und Höhenpegel lassen sich um -10 bis +10 verstellen, und zwar in Schritten zu je 2 dB.

Baßanhebung auf Tastendruck (Bass Boost) (nur Fernbedienung)

Sie können am Receiver die Tonqualität im Stereomodus (PCM oder analog) einstellen.

Drücken Sie die Taste Bass Boost.

• Drücken Sie die Taste einmal. Auf diese Weise stellen Sie die maximale Baßanhebung (+10) ein.
  • TONE wird automatisch Eingeschaltet.
• Diese Taste ist ohne Funktion, wenn sich der Receiver im Einstellmodus für die Tonqualität oder Raumklangeffekte befindet. → 24 → 28

Umschalten zur vorherigen Einstellung

Drücken Sie die Taste Bass Boost erneut.

Einstellen der Klangfülle (nur Fernbedienung)

Der Lautstärkeregler besitzt eine spezielle Funktion zur Wahrung der Klangfülle. Einstellungen können vorgenommen werden, wenn sich der Empfänger im Stereomodus (PCM oder analog) einstellen.

Drücken Sie die Taste Loudness zum Ein-/Ausschalten dieser Funktion.

Beenden der Stummschaltung

Drücken Sie erneut die Taste Loudness, so daß die Anzeige „LOUDNESS“ erlischt.

Stummschalten des Tons

Mit der Taste MUTE können Sie den Ton der Lautsprecher stummschalten.

Drücken Sie die Taste MUTE.

Beenden der Stummschaltung

Drücken Sie erneut die Taste MUTE, so daß die Anzeige „MUTE“ erlischt.

• Die Stummschaltung (MUTE ON) läßt sich auch beenden, indem Sie am Lautstärkeregler drehen.

ACTIVE EQ-Modus

Sie können einen noch eindrucksvolleren Klangeffekt genießen, wenn der Modus ACTIVE EQ bei der Dolby Digital und DTS Wiedergabe auf ON geschaltet ist und ebenso, wenn die PCM und analoge Stereomodi eingeschaltet sind.

Drücken Sie die Taste ACTIVE EQ für die folgende Auswahl;

①ACTIVE EQ MUSIC : Wirksam, wenn Sie Musik hören. (Die LED-Anzeige ACTIVE EQ leuchtet auf.)
② ACTIVE EQ CINEMA : Wirksam, wenn Sie einen Film sehen. (Die LED-Anzeige ACTIVE EQ leuchtet auf.)
③ACTIVE EQ TV : Wirksam, wenn Sie Fernsehn schauen. (Die LED-Anzeige ACTIVE EQ leuchtet auf.) ④ ACTIVE EQ OFF : Die Funktion ACTIVE EQ istauf OFF eingestellt. (Die LED-Anzeige ACTIVE EQ erlischt.)

- Die Funktion ACTIVE EQ ist nicht verfügbar, wenn REC MODE, AUTO TUNING oder PRESET MEMORY aktiviert sind (Einstellung ON) und 96kHz-LPCM wiedergegeben werden.

Wiedergabe über Kopfhörer

Drücken Sie Taste SPEAKERS ON/OFF, so daß sich die Lautsprecheranzeige ausschaltet.

Vergewissern Sie sich, daß SP nicht leuchtet.

- Wenn Sie im Surroundmodus alle Lautsprecher ausschalten, wird auch der Surroundmodus ausgeschaltet, und die Wiedergabe erfolgt in stereo.

②Schließen Sie die Kopfhörer an die Buchse PHONES an.

③Stellen Sie mit VOLUME CONTROL oder den Tasten VOLUME die Lautstärke ein.

Aufnehmen von Audiosignalen (analoge Quellen)

INPUT SELECTOR

Aufnehmen von einer Tonquelle

⑦Wählen Sie mit dem Regler INPUT SELECTOR die aufzunehmende Signalquelle (nicht „MD/TAPE“) aus.

② Schalten Sie den MD-Recorder oder das Kassettendeck in den Aufnahmemodus.

③Starten Sie die Wiedergabe, und starten Sie dann die Aufnahme.

Aufnehmen von Videosignalen

⑦ Wählen Sie mit dem Regler INPUT SELECTOR die aufzunehmende Videoquelle (nicht „VIDEO1“) aus.
②Stellen Sie an dem Videodeck, das an VIDEO1 angeschlossen ist, die Aufnahme ein.

- Wählen Sie REC MODE aus, wenn Sie von einer digitalen Eingangsquelle aufnehmen wollen.

③Starten Sie die Wiedergabe, und starten Sie dann die Aufnahme.

- Bei einigen Arten von Videosoftware ist eine normale Aufnahme nicht möglich. Dies geht auf ein Kopierschutzsystem zurück. - [38]

Aufnehmen von Audiosignalen (digitale Quellen)

Schalten Sie den REC-Modus ein, wenn Sie von einer digitalen Eingangsquelle aufnehmen wollen. In der Regel nehmen Sie Audioeingangsquellen im A-REC-Modus (Auto-Record) auf. Wenn der digitale Modus während einer Aufnahme im A-REC-Modus wechselt, setzt der Ton der Audioeingangsquelle unter Umständen kurz aus.

Aufnehmen von Musik im A-REC- oder M-REC-Modus

DIMMER INPUT SELECTOR

⑦Wählen Sie mit dem Eingangswählschalter INPUT SELECTOR die aufzunehmende Tonquelle aus (CD/DVD, DVD/6CH oder VIDEO2).
② Schalten Sie den MD-Recorder oder das Kassettendeck in den Aufnahmemodus.

⑨Halten Sie die Taste DIMMER mehr als 2 Sekunden lang gedrückt, um den A-REC- oder M-REC-Modus während der digitalen Eingabe auszuwählen.

① Rec-Modus deaktiviert: Der Aufnahmemodus für digitale Eingangssignale ist ausgeschaltet.
② A-REC-Modus : Die digitalen Eingangssignale (DTS, Dolby Digital oder PCM) werden automatisch erkannt und in Stereosignale konvertiert, die aufgenommen werden können.
③ M-REC-Modus : Der Eingangssignaltyp, der zum Zeitpunkt der Moduswahl gilt, wird beibehalten.

Nur A-REC-Modus:

A-REC ↓ C/D/ DVD R AUDIO DIGITAL STUDIO

Nur M-REC-Modus:

④Starten Sie die Wiedergabe, und starten Sie dann die Aufnahme.

- Wenn die Tonerzeugung aufgrund des Wechsels der Eingangssignale usw. plötzlich stoppt, drücken Sie die Taste DIMMER.

Der Empfänger kann bis zu 40 Sender speichern und auf Tastendruck abrufen.

Radiosender lassen sich in RDS-Sender (Sender mit Radiodatensystem) und Sender ohne RDS einteilen. Wenn Sie RDS-Sender hören oder speichern möchten, schlagen Sie bitte unter „Das Radiodaten System (RDS)” nach.

Einstellen von Radiosendern (ohne RDS)

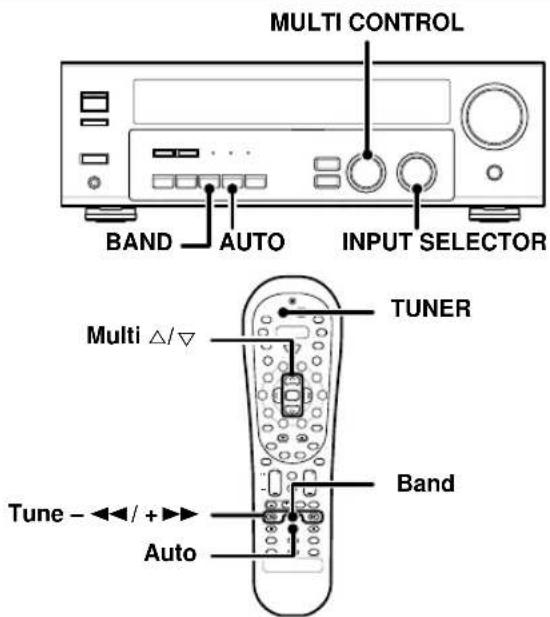

MULTI CONTROL BAND AUTO INPUT SELECTOR Multi △/▽ TUNER Band Tune - ←/ + ► Auto

1 Wählen Sie mit dem Regler INPUT SELECTOR oder der Taste TUNER den Tuner aus.
2 Stellen Sie mit der Taste BAND den gewünschten Sendefrequenzbereich ein.

Mit jedem Tastendruck wechselt das Frequenzband folgendermaßen:
Anzeige „AM“ oder „FM“ erscheint im Display.

3 Wählen Sie mit AUTO das gewünschte Einstellverfahren aus.

Mit jedem Tastendruck wechselt die Sendereinstellung folgendermaßen:
Anzeige „AUTO“ leuchtet im Display auf.

- Normalerweise sollten Sie „AUTO“ (automatische Einstellung) wählen. Wenn das Radiosignal schwach ist und es starke Interferenzen gibt, schalten Sie um zur manuellen Einstellung. (Bei der manuellen Einstellung werden Stereosendungen monaural empfangen.)

4 Wählen Sie mit dem Regler MULTI CONTROL oder Tasten Multi △/▽, oder Tasten Tune - ◀◀/+▶▶ den Sender aus.

Frequenzanzeige „ST.“ leuchtet bei einer Stereosendung auf.

8750 FM MHz AUTO 31 STRAWING TUNED "TUNED" erscheint, wenn ein Sender empfangen wird.

Automatische Sendersuche : Der nächste Sender wird automatisch eingestellt.

Manuelle Sendersuche : Drehen Sie am Regler (oder drücken Sie die Taste), um den gewünschten Sender einzustellen.

Das Radiodatensystem (Radio Data System)

RDS ist ein Sendesystem, bei dem FM-Sender zusammen mit dem eigentlichen Sendesignal weitere nützliche Informationen übertragen (in Form digitaler Sendedaten). Tuner und Receiver, die auf RDS-Empfang ausgelegt sind, können diese Informationen aus dem normalen Sendesignal extrahieren und für eine Reihe von Zusatzfunktionen nutzen. Zum Beispiel kann der Name des Radiosenders automatisch angezeigt werden.

RDS-Funktionen:

PTY-Suche (Suche nach Programmtypkennung) - 23

Das Gerät stellt automatisch einen Sender ein, der gerade eine Sendung des angegebenen Programmtyps (Genres) ausstrahlt.

PS-Anzeige (Programmdienstname)

Das Gerät zeigt automatisch den Sendernamen an, der von dem RDS-Sender ausgestrahlt wird.

RDS-Speicherautomatik (RDS AUTO MEMORY) - 23

Das Gerät findet und speichert automatisch bis zu 40 RDS-Sender. Wenn das Gerät weniger als 40 RDS-Sender findet, die es speichern kann, werden die restlichen Speicherplätze mit normalen FM-Sendern belegt.

Radiotext

Wenn Sie RDS Disp. (Display) drücken, zeigt das Gerät den Radiotext an, der von manchen RDS-Sendern ausgestrahlt wird. Wenn der Sender keinen Radiotext ausstrahlt, wird „NO RT“ angezeigt.

Die Anzeige „RDS“ leuchetet, wenn das Gerät eine RDS-Sendung (also ein RDS-Signal) empfängt.

S.Pd R SW 9.25/7 FM MFS STREED TIME

Hinweis

Je nach Land und Region stehen unterschiedliche RDS-Funktionen zur Verfügung, oder die RDS-Funktionen haben andere Bezeichnungen.

Bevor Sie eine RDS-Funktion nutzen können, müssen Sie die RDS-Speicherautomatikfunktion ausführen. Schlagen Sie dazu unter „Speichern von RDS-Sendern (RDS AUTO MEMORY)“ nach. → [23]

Manuelles Speichern von Radiosendern

Die RDS-Speicherautomatik weist RDS-Sendern Speichernummern zu, beginnend mit Speichernummer „1“. Speichern Sie Sender mit der RDS-Speicherautomatik daher unbedingt, bevor Sie, wie im folgenden beschrieben, AM- und andere FM oder RDS-Sender von Hand speichern. Weitere Informationen finden Sie unter „Speichern von RDS-Sendern (RDS AUTO MEMORY)“. →23

MEMORY MULTI CONTROL

1 Stellen Sie den Sender ein, den Sie speichern wollen.

2 Drücken Sie die Taste MEMORY erneut, um die Einstellung zu bestätigen.

Blinkt 5 Sekunden lang Leuchtet 5 Sekunden lang

SP磁 USS 87.50/4 MHz STEREO W/WR

Fahren Sie innerhalb von 5 Sekunden mit Schritt ☑ fort. (Wenn mehr als 5 Sekunden vergehen, drücken Sie nochmals die Taste MEMORY.)

3 Wählen Sie mit dem Regler MULTI CONTROL eine der Speichernummern aus (1 – 40).
4 Bestätigen Sie die Einstellung mit der Taste MEMORY.

- Speichern Sie wie in Schritt 1, 2, 3, und 4 erläutert so viele Sender, wie Sie möchten.

- Wenn Sie einen Sender unter einer bereits belegten Speichernnummer speichern, wird der ursprüngliche Sender durch den neuen ersetzt.

Einstellen gespeicherter Radiosender

TUNER Zahlentasten

1 Stellen Sie mit der Taste TUNER den Tuner als Eingangsquelle ein.
2 Geben Sie die Speichernnummer des Senders ein, den Sie hören möchten (1 - 40).

Drücken Sie die Zahlentasten in folgender Reihenfolge:

Für Sender „15“ drücken Sie ....+10, 5 Für Sender „20“ drücken Sie ....+10, +10, 0

- Wenn Sie beim Eingeben einer zweistelligen Zahl einen Fehler machen, drücken Sie so oft +10, bis wieder die ursprüngliche Anzeige erscheint, und geben Sie dann die richtige Speichernummer ein.

SP 50Hz L ○ R SW 03 8750/PM AUTO ST INTERED TURSD

Einstellen gespeicherter Sender der Reihe nach (P.Call)

TUNER P.Call

1 Stellen Sie mit der Taste TUNER den Tuner als Eingangsquelle ein.
2 Wählen Sie mit den Tasten P.Call ◀/▷ den gewünschten Sender aus.

- Mit jedem Tastendruck wechselt das Gerät zum nächsten gespeicherten Sender.

Drücken von P.Call ▷ hat folgende Wirkung:

Drücken von P.Call ◀ hat folgende Wirkung:

Wenn Sie die Taste P.Call ▷ oder ◀ gedrückt halten, wechselt das Gerät in Intervallen von 0,5 Sekunden der Reihe nach durch die gespeicherten Sender.

Die Taste RDS Disp. (Display)

Mit der Taste RDS Disp. wechseln Sie die Anzeige im Display.

Mit jedem Tastendruck wechselt die Anzeige folgendermaßen:

①PS-Anzeige (Programmdienstname) ②RT-Anzeige (Radiotext) ③Frequenzanzeige

PS-Anzeige (Programmdienstname):

Der Sendername wird automatisch angezeigt, wenn das Gerät eine RDS-Sendung empfängt.

Werden keine PS-Daten ausgestrahlt, so wird „NO PS“ angezeigt.

SP唱 RD5 L R SW DBC F M F M STEN20 10:20

2RT-Anzeige (Radiotext):

Radiotext, der parallel zu einer RDS-Sendung ausgestrahlt wird, läuft im Display durch. Wenn der gerade eingestellte Sender keinen Radiotext ausstrahlt, wird „NO RT“ oder „RT----“ angezeigt.

Die Sendefrequenz des gerade eingestellten Senders wird angezeigt.

Speichern von RDS-Sendern (RDS AUTO MEMORY)

Bei dieser Funktion speichert das Gerät automatisch bis zu 40 RDS-Sender. Wenn Sie die PTY-Funktion nutzen wollen, müssen Sie die RDS-Sender zuvor mit der RDS-Speicherautomatik (RDS AUTO MEMORY) im Gerät speichern.

MEMORY INPUT SELECTOR

INPUT SELECTORBAND AUTO

1 Wählen Sie mit Regler INPUT SELECTOR den Tuner aus.
2 Stellen Sie mit BAND als Frequenzbereich „FM“ ein.
3 Halten Sie die Taste MEMORY mehr als 2 Sekunden lang gedrückt.

SP按钮 L□R SW AUTO STEENO SP按钮 L□R SW MEMORY STEENO

• Innerhalb von wenigen Minuten werden nun bis zu 40 RDS-Sender gespeichert, und zwar in der Reihenfolge der Sendekanäle, beginnend mit Kanal „01“.
• Sender, die bereits im Gerät gespeichert sind, werden unter Umständen durch RDS-Sender ersetzt. (Das heißt, wenn die RDS-Speicherautomatik (RDS AUTO MEMORY) 15 RDS-Sender findet, werden die Sender, die bis dahin unter den Speichernummern 01 bis 15 gespeichert waren, durch diese RDS-Sender ersetzt.)

Einstellen eines Senders nach Programmtyp (PTY-Suche)

Bei dieser Funktion sucht der Tuner automatisch nach Sendern, die gerade den Typ von Sendung (Genre) ausstrahlen, den Sie hören wollen.

Unter bestimmten Empfangsbedingungen kann die Suche über 1 Minute dauern.

Multi △/▽ PTY Tune - ←/ +►

Vorbereitungen

• Speichern Sie mit der RDS-Speicherautomatik Sender im Gerät.
• Stellen Sie als Sendefrequenzbereich FM ein.
• Stellen Sie einen RDS-Sender ein.

1 Drücken Sie die Taste PTY, um die PTY-Funktion einzuschalten.

Wenn das Gerät eine RDS-Sendung empfängt, wird der Programmtyp im Display angezeigt. Wenn der Sender keine PTY-Daten ausstrahlt oder es sich nicht um einen RDS-Sender handelt, wird „NONE“ angezeigt.

2 Wählen Sie, solange die Anzeige „PTY“ leuchtet, mit dem Regler MULTI CONTROL oder Tasten Multi △/▽, oder Tasten Tune -◀◀/+▶▶ den gewünschten Programmtyp aus.

Programmtyptabelle

Programmtyp Display		Programmtyp Display
Pop-Musik POP M		Wetter	WEATHER
Rock-Musik ROCK M		Finanzberichte FINANCE
Schlager usw. EASY M		Kinderprogramme	CHILDREN
Leichte klassische Musik LIGHT M		Magazinsendungen	SOCIAL
Ernste klassische Musik CLASSICS		Religion	RELIGION
Sonstige Musik OTHER M		Hörer-Telefon	PHONE IN
Nachrichten NEWS		Reiseinformationen	TRAVEL
Aktuelles Zeitgeschehen AFFAIRS		Freizeitprogramm	LEISURE
Informationen INFO		Jazz	JAZZ
Sportsendungen	SPORT	Country-Musik COUNTRY
Erziehung	EDUCATE	Volksmusik	NATION M
Hörspiele	DRAMA	Oldies	OLDIES
Kultursendungen	CULTURE	Folk-Musik	FOLK M
Wissenschaft	SCIENCE	Dokumentarsendungen	DOCUMENT
Nicht-Musik-Sendungen	VARIED

„NO PROG“ wird angezeigt, wenn Sie eine PTY-Suche starten, ohne zuvor mit der RDS-Speicherautomatik Sender gespeichert zu haben.

3 Starten Sie mit der Taste PTY die Suche.

BEISPIEL: Suchen nach einer Sendung mit Rock-Musik.

Anzeige im Display während der Suche.

Blinkt Anzeige des Programmtyps

Anzeige bei Empfang eines Senders.

Erlischt

Anzeige des Sendernamens

• Solange „PTY“ blinkt, ist kein Ton zu hören.
• Wenn keine Sendung des gewünschten Typs zu finden ist, erscheint „NO PROG“ im Display. Nach einigen Sekunden erscheint im Display dann wieder die ursprüngliche Anzeige.

So wählen Sie einen anderen Programmtyp

Gehen Sie wie in Schritt 1, 2 und 3 erläutert vor.

Bei diesem Receiver können Sie eine Reihe von Modi für die Tonwiedergabe einstellen, so daß Sie - auch bei der Wiedergabe von Videoquellen - ein besonderes Klangerlebnis genießen können.

Die verschiedenen Surroundklangeffekte funktionieren nur dann optimal, wenn Sie zuvor die richtigen Lautsprechereinstellungen am Gerät vornehmen. - 15

Surroundklangmodi

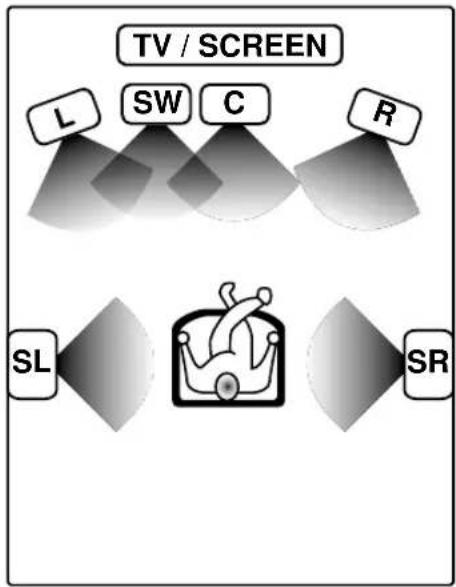

Die unten gezeigten Lautsprecheranordnungen gelten für ein 5,1-Kanal-Surroundsoundsystem, für das Folgendes zutrifft;

Die unten gezeigten Lautsprecheranordnungen gelten für ein 6,1-Kanal-Surroundsoundsystem, für das Folgendes zutrifft;

•Dolby Digital EX
• Dolby Digital, Dolby Pro Logic II und DSP, wenn "SURR MIX ON" aktiviert ist.

Kein Surround-Back-Lautsprecher Surround-Back-Lautsprecher

L Vorderer linker Lautsprecher SL Linker Surround-Lautsprecher

SW Tiefsttonlautsprecher SR Rechter Surround-Lautsprecher

C Mittlerer Lautsprecher SB Surround-Back-Lautsprecher

R Vorderer rechter Lautsprecher

Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“, „Pro Logic“ und das doppel-D-symbol sind Warenzeichen von Dolby Laboratories.

„DTS“ und „DTS Digital Surround“ sind eingetragenes Warenzeichen der Digital Theater Systems, Inc.

Hinweis

LFE = Low Frequency Effects. Dieser Kanal leitet getrennte, nichtdirektionale Baßsignale an den Tiefsttonlautsprecher und erzeugt damit Tiefbaßklangeffekte mit noch mehr Dynamik.

Dolby Digital

Mit dem Dolby Digital-Surroundklangformat können Sie bis zu 5,1-Kanäle mit digitalem Surroundklang von Dolby Digital-Tonquellen (z. B. mit DOLBY DIGITAL gekennzeichnete LD-oder DVD-Software) wiedergeben lassen. Verglichen mit herkömmlichem Dolby-Surroundklang bietet Dolby Digital eine noch höhere Tonqualität mit größerer räumlicher Genauigkeit und einem verbesserten Dynamikbereich.

Obwohl für echten 5,1-Kanal-Surroundklang mit Dolby Digital ein vollständiger Satz Lautsprecher (Lautsprecher vorn links und rechts, mittlerer Lautsprecher, Surroundlautsprecher links und rechts sowie Tiefsttonlautsprecher) erforderlich ist, können Sie mit diesem Receiver Dolby Digital- und Dolby Surround-Tonquellen wiedergeben lassen, auch wenn Sie nur vordere Lautsprecher anschließen.

Dolby Digital EX

Dolby Digital EX ist eine Erweiterung der Dolby Digital-Technologie. Dolby Digital EX erstellt sechs komplett breitbandige Ausgangskanäle aus 6,1-Kanalquellen. Dies erfolgt über die Verwendung eines Matrixdecoders, der aus 2 Kanälen der Originalaufnahme drei Surroundkanäle generiert. Dies wird erreicht, indem drei verschiedene Surroundsignale verwendet werden: Surround links, Surround rechts und Surround hinten, wobei jedes einzelne Signal eine eigene Reihe von Lautsprechern antreibt. Betrachten Sie es als die Hinzufügung eines mittleren Kanals für die hinteren Lautsprecher, welches einen sich ausbreitenden und natürlichen Surroundeffekt gibt, auch wenn Sie die Möglichkeit wünschten, die Zuhörer komplett mit einem Klang zu umkreisen, und positioniert somit die Klangeffekte exakt dort, wo sie auch tatsächlich gehört werden würden. Um die besten Ergebnisse zu erzielen, sollte man Dolby Digital EX bei Film-Soundtracks verwenden, die mit Dolby Digital Surround EX, das eine digitale Markierung enthält und automatisch diese Eigenschaft aktiviert, aufgenommen wurden. Dennoch muss diese Funktion manuell aktiviert werden bei Titeln, die vor dem Jahr 2001 veröffentlicht wurden.

Obwohl für echten 6,1-Kanal-Surroundklang mit Dolby Digital ein vollständiger Satz Lautsprecher (Lautsprecher vorn links und rechts, mittlerer Lautsprecher, Surroundlautsprecher links und rechts sowie Tiefsttonlautsprecher) erforderlich ist, können Sie mit diesem Receiver Dolby Digital- und Dolby Surround-Tonquellen wiedergeben lassen, auch wenn Sie nur vordere Lautsprecher anschließen.

Obwohl nur Dolby Digital-Tonspuren über einen getrennten Kanal für Bässe verfügen, verbessert das Anschließen eines Tiefsttonlautsprechers auch bei anderen Surroundklangmodi die Baßleistung.

Die Anzeige „LFE“ erscheint im Display, wenn ein Signal für diesen Kanal eingespeist wird. → 24

Dolby PRO LOGIC II

Dolby PRO LOGIC II bietet dank seines speziellen Designs eine ganz neue Klangqualität mit beispielloser Raumwirkung, exzellent definierten Klangrichtungen und einer herausragenden Klangpräzision bei Dolby Surround-codierten Tonquellen (z. B. Video- und Laserdisc-Software mit dem Kennzeichen ☐ DOLBY SURROUND). Diese Qualität erzielt Dolby PRO LOGIC II durch eine intelligente, integrierte Feedback-Logik, eine Matrix-Raumklangdecodierung und die Decodierung des ausgegebenen Stereo-Raumklangs in voller Bandbreite. In diesem Receiver sind die PRO LOGIC II-Modi „MOVIE“, „MUSIC“ und „PRO LOGIC“ vorprogrammiert. Der Modus „MOVIE“ von PRO LOGIC II enthält die nötigen Voreinstellungen für eine Wiedergabe in kalibriertem Raumklang von hoher Qualität. Der Modus „MUSIC“ bietet einige benutzerdefinierbare Einstellungen, die mit Hilfe der drei zusätzlichen Steueroptionen „Dimension-“, „Center Width-“ und „Panorama-“ Modus eine individuelle Optimierung des Klangfelds ermöglichen. Mit der Option „Dimension“ kann der Benutzer das Klangfeld stufenlos nach vorne oder nach hinten verlagern. Mit der Option „Center Width“ läßt sich die Links-Mitte-Rechts-Balance der Lautsprecher unterschiedlich einstellen. Die Option „Panorama“ schließlich integriert die Klangwirkung der Surroundlautsprecher in das Klangbild der Stereolautsprecher vorn und erzeugt auf diese Weise einen faszinierenden Rundumklangeffekt.

DTS-Modus

Das DTS-Mehrkanalformat für die Audiowiedergabe steht auf CD-, LD- und DVD-Software zur Verfügung. DTS ist ein rein digitales Format und kann mit den meisten CD-, LD- oder DVD-Playern nicht decodiert werden. Daher werden Sie in den meisten Fällen digitales Rauschen hören, wenn Sie versuchen, mit DTS codierte Software über den analogen Ausgang Ihres neuen CD-, LD- oder DVD-Players wiederzugeben. Das Rauschen kann sehr laut werden, wenn der analoge Ausgang direkt an ein leistungsstarkes Verstärkersystem angeschlossen ist. Um dies zu vermeiden, sind zur Wiedergabe digitaler Ausgangssignale bestimmte Schritte erforderlich (siehe unten). Zur Wiedergabe von DTS Digital-Surroundklang muß ein externes 5,1-Kanal-Decodersystem für DTS Digital-Surroundklang oder ein Verstärker mit einem integrierten DTS Digital SurroundDecoder an den digitalen Ausgang (S/P DIF, AES/EBU oder TosLink) eines CD-, LD- oder DVD-Players angeschlossen werden. Alle Modelle sind mit einem DTS-Decoder ausgestattet.

Bei DTS gibt es einen .1- oder LFE-Kanal.

Die Anzeige „LFE“ erscheint im Display, wenn ein Signal für diesen Kanal eingespeist wird. →24

DSP-Modus

In den DSP-Modi können bei der Wiedergabe fast aller Programmquellen die Atmosphäre eines Live-Konzerts erzeugen. DSP ist besonders wirksam bei Stereoprogrammquellen wie CDs, Fernsehen und FM Radiosendern. Probieren Sie doch einmal die DSP-Modi ARENA, JAZZ CLUB, THEATER, STADIUM oder DISCO aus, wenn Sie das nächste Mal ein Konzert hören oder eine Sportsendung ansehen!

Was ist DSP?

DSP steht für „Digital Signal Processor“ (digitaler Signalprozessor). Wie man einen Klang in der Realität wahrnimmt, hängt von zahlreichen Faktoren ab. Einer der wichtigsten dieser Faktoren ist der Nachhall, also die Art, wie Klanganteile im Raum von verschiedenen Stellen als Echo zurückgeworfen werden.

In den einzelnen DSP-Modi wird eine naturgetreue Klangwirkung erzeugt, indem der digitale Signalprozessor Nachhall generiert, ohne daß sich dabei die Tonqualität des ursprünglichen Signals verschlechtert.

DVD-Wiedergabe im 6-Kanalmodus

Mit einem DVD-Player oder einem ähnlichen Gerät mit sechs Ausgangskanälen (5,1) und diesem Receiver können Sie mehrkanalig codierte DVD-Quellen in bester Qualität wiedergeben lassen. Da die Tonsignale bei solchem Material digital codiert sind und jeder Kanal unabhängig von den anderen verarbeitet wird, sind der Ton, die klangliche Raumwirkung und der Dynamikbereich von unübertroffener Qualität.

Bei Auswahl des DVD 6-Kanalmodus erscheint die Anzeige „LFE“ im Display. -24

Surroundklangwiedergabe

Die DTS-kompatiblen Modelle können CDs, DVDs oder LDs mit DTS-Markierung wiedergeben. DOLBY DIGITAL kann bei der Wiedergabe von DVD- oder LD-Software mit der Markierung 📄 DOILBY DIGITAL und von digitalen Sendungen im DOLBY DIGITAL-Format usw. verwendet werden. DOLBY PRO LOGIC können bei der Wiedergabe von Video-, DVD-oder LD-Software mit der Markierung 📄 DOILBY SURROUND verwendet werden.

LISTEN MODE INPUT MODE INPUT SELECTOR

Eingansauswahl tasten Input Mode Listen Mode

Vorbereitungen

• Schalten Sie die entsprechenden Komponenten ein.
• Führen Sie die Schritte unter „Vorbereitungen für Surroundklang“ (Lautsprechereinstellungen) aus. - 15
• Wählen Sie mit dem Regler INPUT SELECTOR oder Eingangsauswahl tasten die Komponente aus, die mit Surroundklang wiedergegeben werden soll.
• Wählen Sie mit der Taste INPUT MODE die wiederzugebende Tonquelle den Eingangsmodus (analog oder digital) aus. → 8
• Rauschen ist zu hören, wenn der analoge Eingang ausgewählt und eine DTS-Tonquelle wiedergegeben wird.

1 Starten Sie die Wiedergabe der Videosoftware.

2 Wählen Sie mit der Taste LISTEN MODE den Tonwiedergabemodus aus.

Die Einstellungen für den Tonwiedergabemodus werden für alle Eingänge separat gespeichert. Wenn als Eingangsmodus der vollautomatischen Einstellung („AUTO DETECT“ leuchtet) ausgewählt ist, wählt der Receiver automatisch den optimalen Tonwiedergabemodus, und zwar je nach Typ des Eingangssignals und den Lautsprechereinstellungen.

Mit jedem Tasten LISTEN MODE wechselt die Einstellung wie unten aufgelistet.

Die Einstellungen für den Tonwiedergabemodus unterscheiden sich je nach Typ des Eingangssignals.

Wenn ein DOLBY DIGITAL oder DOLBY DIGITAL EX-Signal eingespeist wird:

(Die DOLBY DIGITAL-, PRO LOGIC- oder STEREO-Anzeige auf):

① DOLBY DIGITAL : DOLBY DIGITAL-Surround.
② DOLBY DIGITAL EX : DOLBY DIGITAL EX-Surround. (LED-Anzeige DOLBY DIGITAL EX leuchtet.)
③ PL II MOVIE : PRO LOGIC II-Surround-Modus MOVIE. (Anzeige PRO LOGIC leuchtet.)
④ PL II MUSIC : PRO LOGIC II-Surround-Modus MUSIC. (Anzeige PRO LOGIC leuchtet.)
⑤ PRO LOGIC : PRO LOGIC II-Surround-Modus PRO LOGIC. (Anzeige PRO LOGIC leuchtet.)
⑥ STEREO : Normale Stereowiedergabe. (Anzeige STEREO leuchtet.)

Wenn Sie DOLBY DIGITAL wählen

„DOLBY DIGITAL“ Rolle von rechts nach links.

SPB L R S DOLLY DIGITAL DOLOY DIGITAL PRO LOGO

Wenn das DTS-Signal eingespeist wird:

(Die LED-Anzeige DTS leuchtet auf.)

Wenn ein Analog- oder Digitalsignal eingespeist wird (kein DOLBY DIGITAL- oder DTS-Signal):

① PL II MOVIE : PRO LOGIC II-Surround-Modus MOVIE. (Anzeige PRO LOGIC leuchtet.)
② PL II MUSIC : PRO LOGIC II-Surround-Modus MUSIC. (Anzeige PRO LOGIC leuchtet.)
③ PRO LOGIC : PRO LOGIC II-Surround-Modus PRO LOGIC. (Anzeige PRO LOGIC leuchtet.)
④ ARENA : DSP-Surround-Modus ARENA
⑤ JAZZ CLUB : DSP-Surround-Modus JAZZ CLUB.
⑥ THEATER : DSP-Surround-Modus THEATER.
⑦ STADIUM : DSP-Surround-Modus STADIUM.
⑧ DISCO : DSP-Surround-Modus DISCO.
⑨ STEREO : Normale Stereowiedergabe. (Anzeige STEREO leuchtet.)

- Wird ein Dolby Digital oder DTS-Signal mit mehr Kanälen eingespeist als die maximale Anzahl der Wiedergabekanäle, die bei den aktuellen Einstellungen des Receivers zur Verfügung stehen, erfolgt ein Downmixing (Abstimmung auf die verfügbaren Kanäle).

3 Stellen Sie die Lautstärke ein.

Hinweise

• Je nach Eingangssignaltyp oder Lautsprechereinstellung können einige Tonwiedergabemodi nicht ausgewählt werden.
• Wenn die Wiedergabe gestartet wird, setzt der Ton möglicherweise aus, oder die Wiedergabe wird unterbrochen, bevor die Eingangsquelle als Dolby Digital erkannt wird.
• Wenn Sie Dolby Digital-Surroundklang und alle anderen Tonwiedergabemodi mit einer einzigen Komponente erzeugen wollen, müssen Sie eine Dolby Digital-kompatible Komponente verwenden.

DVD-Wiedergabe (6 Kanäle)

Mit einem DVD-Player oder einem ähnlichen Gerät mit sechs Ausgangskanälen (5,1) und diesem Receiver können Sie Surroundklang wiedergeben lassen.

Alternativ dazu können Sie auch einen DVD-Player anschließen, der selbst Surroundsignale verarbeiten kann.

INPUT SELECTORINPUT MODE DVD/6CH Input Mode

Vorbereitungen

• Verbinden Sie den DVD-Player mit den Buchsen DVD/6CH am Receiver.
• Schalten Sie alle anderen Komponenten ein, die verwendet werden sollen.
• Führen Sie die Schritte unter „Vorbereitungen für Surroundklang“ aus. → 15

1 Wählen Sie „DVD/6CH“ als Eingangsquelle.

2 Drücken Sie INPUT MODE, um „6CH INPT“ auszuwählen.

3 Starten Sie die Wiedergabe der DVD-Software.

4 Stellen Sie die Lautstärke ein.

- Es ist nicht möglich, die Lautstärke bzw. die Klangqualität (Die Tasten SETUP, SOUND, LISTEN MODE, ACTIVE EQ und TONE haben keine Funktion.) der Kanäle einzeln einzustellen, wenn sich der Receiver im 6CH INPUT-Modus befindet. Stellen Sie die Lautstärke mit den Reglern am DVD-Player ein.

Wenn Sie einen Tiefsttonlautsprecher mit eigener Stromversorgung verwenden, können Sie dessen Lautstärke mit den Reglern direkt am Tiefsttonlautsprecher einstellen.

Nützliche Funktionen

DIMMER SOUND MULTI CONTROL Multi △/▽ Sound Dimmer Listen Mode

Einstellen des Klangs

Es gibt noch einige weitere Möglichkeiten, für die Wiedergabe im Surroundmodus den Klang einzustellen.

⑦Auf der Fernbedienung müssen Sie die Taste TUNER mindestens 3 Sekunden gedrückt halten, um zum Receiver-Modus umzuschalten.

②Drücken Sie die Taste SOUND so oft, bis die gewünschte Einstellung im Display erscheint.

Mit jedem Tastendruck wechselt die Menüoption wie im folgenden erläutert: Beachten Sie bitte, daß je nach Modus nicht alle Optionen angezeigt werden.

① C (pegeleinstellung für mittleren Lautsprecher)*
② SR (pegeleinstellung für rechten Surroundlautsprecher)*
③ SB (pegeleinstellung für Surround-Back-Lautsprecher)*
④ SL (pegeleinstellung für linken Surroundlautsprecher)*
⑤ SW (pegeleinstellung für Tiefsttonlautsprecher)*
⑥ INPUT (eingangspegeleinstellung, nur analogen-Modus)→[17]
⑦ NIGHT (mitternachtsmodus ein/aus, nur Dolby Digital-Modus)
⑧ PANORAMA (panoramamodus ein/aus) ^
⑨ DIMENSION (dimensionseinstellung)**
⑩ CENTER WIDTH (center widthseinsetellung) ^

*Die Einstellung gilt nur vorübergehend für die aktuelle Eingangswahl. Der Wert kehrt automatisch zum ursprünglich eingestellten Wert zurück, wenn das Gerät ein-/ausgeschaltet oder die Eingangswahl geändert wird.

** Nur Pro Logic II Music-Modus.

③ Verwenden Sie den Regler MULTI CONTROL oder den Tasten Multi △/▽, um die gewünschte Einstellung auszuwählen.

Mitternachtsmodus (nur Dolby Digital-Modus)

Beim nächtlichen Anschauen von Filmen kann es vorkommen, dass Sie die Lautstärke nicht so laut einstellen können, wie dies normalerweise der Fall ist. Im Mitternachtsmodus wird der dynamische Bereich von vorher festgelegten lauten Soundpassagen des Dolby Digital-Soundtracks (z. B. Szenen mit plötzlicher Zunahme der Lautstärke) komprimiert, um den Lautstärkeunterschied zwischen Szenen mit lauten Soundpassagen und Szenen mit normalen Soundpassagen zu minimieren. Dadurch kann der gesamte Soundtrack problemlos gehört werden, auch wenn nur eine niedrige Lautstärke eingestellt ist.

⑦Drücken Sie die Taste SOUND so oft, bis „NIGHT“ im Display erscheint.

- Diese Einstellung kann nur ausgewählt werden, wenn CD/DVD, DVD/6CH oder VIDEO2 als Tonquelle ausgewählt und der Eingangsmodus auf „DOLBY DIGITAL“ eingestellt ist.

Wählen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ die geeignete Einstellung aktiviert (ON) oder deaktiviert (OFF) aus.

SP L C B LFE SL SR NIGHT ON NEEER DEEAL SOUTRICAL

- Nicht jede Dolby Digital-Software unterstützt den Mitternachtsmodus.

Modus „Panorama“ (nur Pro Logic II Music-Modus)

Wenn Sie Musik hören, können Sie den Panoramamodus einstellen und auf diese Weise einen faszinierenden Rundumklangeffekt erzeugen.

⑦Drücken Sie die Taste SOUND so oft, bis „PANORAMA“ im Display erscheint.

• Die Anzeige PANORAMA bewegt sich über das Display.

„PANORAMA“ läuft von rechts nach links durch.

SPR L C R SW SL SR PRO LOGIC AUTO-RESET DIGITAL. PRO LOGIC

②Wählen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ die Einstellung PANORAMA ON oder OFF aus.

①ON : PANORAMA-Modus ist aktiviert. ②OFF : PANORAMA-Modus ist deaktiviert.

Modus „Dimension“ (nur Pro Logic II Music-Modus)

Bei der Wiedergabe bestimmter Aufnahmen können Sie außerdem eine geeignete Balance für alle Lautsprecher erzielen, indem Sie den Modus „Dimension“ einstellen.

⑦Drücken Sie die Taste SOUND so oft, bis „DIMENSION“ im Display erscheint.

• Die Anzeige DIMENSION bewegt sich über das Display.

②Stellen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ das Klangfeld ein, und verschieben Sie es nach hinten oder vorne

Das Klangfeld wird nach vorne verschoben.

Das Klangfeld wird nicht verschoben.

Das Klangfeld wird nach hinten verschoben.

Mit dem Modus „Center Width“ erzielen Sie eine bessere Klangqualität, wenn Sie das mittlere Klangfeld der Musik wahlweise über den mittleren oder über den linken und den rechten Lautsprecher oder über verschiedene Kombinationen der Lautsprecher wiedergeben lassen.

⑦Drücken Sie die Taste SOUND so oft, bis „CENTER WIDTH“ im Display erscheint.

- Die Anzeige CENTER WIDTH bewegt sich über das Display. - Wenn der mittlere Lautsprecher ausgeschaltet ist, hat dieser Modus keine Wirkung.

②Stellen Sie mit dem Regler MULTI CONTROL oder den Tasten Multi △/▽ die Ausgabe links-Mitte-rechts ein.

Das mittlere Klangbild ist nur über den mittleren Lautsprecher zu hören.

Das mittlere Klangbild ist nur über den linken und den rechten Lautsprecher zu hören.

SP48 L C R SW SL SM NED DETECT (DIGITAL) PRO LOGE

- Bei anderen Anordnungen ist das mittlere Klangbild vom mittleren, linken und rechten Lautsprecher gleichzeitig in verschiedenen Kombinationen zu hören.

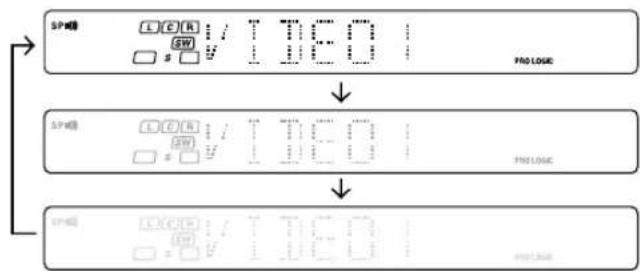

Einstellen des Displaydimmers

Mit der Dimmerfunktion können Sie die Helligkeit des Receiver-Displays einstellen. Dies ist recht praktisch, wenn Sie das Zimmer abdunkeln wollen, um Filme anzusehen oder Musik zu hören.

Mit jedem Taste DIMMER wechselt die Helligkeit des Displays zwischen drei verschiedenen Einstellungen. So können Sie mühelos die Helligkeitseinstellung wählen, die Ihnen am angenehmsten ist.

LPCM-Wiedergabe (96kHz)

Bei diesem Receiver ist eine LPCM-Wiedergabe mit 96kHz möglich. Wenn Sie eine 96kHz-DVD abspielen wollen, stellen Sie als Tonwiedergabemodus „STEREO“ ein.

- Im Modus F-AUTO ist der Hörmodus automatisch STEREO. - Im Eingangsmodus D-MANUAL (Hörmodus ist nicht STEREO) wird im Display „FS 96kHz“ angezeigt, und über die Lautsprecher ist kein Ton zu hören. Drücken Sie die Taste LISTEN MODE (der Hörmodus stellt auf STEREO um), damit Ton über die Lautsprecher ausgegeben wird.

Über die Fernbedienung, die mit diesem Receiver geliefert wurde, können Sie auch Komponenten vieler anderer Hersteller steuern, sofern Sie die entsprechenden Setup-Codes in der Fernbedienung gespeichert haben.

Warnhinweis zu erschöpften Batterien

Tauschen Sie alle zwei Batterien gegen neue aus, wenn Sie feststellen, dass sich die Reichweite der Fernbedienung verringert. Die Fernbedienung wurde so konzipiert, dass die Setup-Codes im Speicher erhalten bleiben, während Sie die Batterien austauschen.

Speichern von Setup-Codes für andere Komponenten

Quelltasten SRC Power LED Zahlentasten Remote Setup

1 Finden Sie den Setup-Code der Komponente heraus, die Sie registrieren wollen.

- Schlagen Sie dazu in der Liste der Setup-Codes zu den einzelnen Komponenten nach. → 31 Beispiel: Zum Registrieren eines DVD-Players von KENWOOD müssen Sie „0534“ eingeben.

Eingang Komponente Hersteller Code Taste
(DVD) Lecteur DVD KENWOOD 0534 DVD/6CH

Quelltasten Anderer Komponenten
TUNER Receiver (Kenwood)
DVD/6CH DVD (Andere Hersteller)
CD/DVD CD und MD (Kenwood)
MD/TAPE Kassettendeck (Kenwood)
VID1	Videorecorder (VCR) und Tragbarer-Videorecorder (PVR) (Andere Hersteller)
VID2	Kabel und DTV-decoder (Andere Hersteller)
PHONO	Zusätzliche Taste für die Neuzuweisung
TV	TV/VCR-Kombination, TV/DVD-Kombination, TV (Andere Hersteller)

2 Drücken Sie die Quelltasten (PHONO, VID2, VID1, DVD/6CH, CD/DVD, MD/TAPE).

• Taste PHONO muss einer anderen Taste neuzugeweisen werden, bevor ein Setup-Code registriert werden kann.
• Bei aktiviertem Tuner-Modus is die Setup-Code-Funktion nicht verfügbar.

3 Halten Sie die Taste Remote Setup gedrückt, bis die LED zweimal blinkt. Lassen Sie anschließend die Taste Remote Setup los.

4 Drücken Sie die entsprechenden zahlentasten, um den vierstelligen Code für die zu registrierende Komponente einzugeben.

- Wurde der Vorgang ordnungsgemäß ausgeführt, blinkt die LED zweimal.

• Richten Sie die Fernbedienung auf die entsprechende Komponente aus, und drücken Sie einmal die Taste SRC (Quelle) Power. Daraufhin müsste diese ein- bzw. ausgeschaltet werden. Falls dies nicht funktioniert, wiederholen Sie die Schritte 2 bis 4.
• Funktioniert die Komponente immer noch nicht, suchen Sie nach dem Code.

5 Speichern Sie wie in Schritt 2 und 4 erläutert weitere Komponenten, bis alle Komponenten registriert sind.

Hinweis

Obwohl ein jeder Setup-Code so entworfen wurde, dass er mit mehr als nur einem Modell funktioniert, kann es vorkommen, dass bestimmte Codes bei einigen Modellen nicht funktionieren. (Ebenfalls kann es vorkommen, dass bestimmte Codes nur einige der Funktionen, die an einem bestimmten Modell zur Verfügung stehen, steuern kann.)

Suchen nach Ihrem Code

Wenn Ihre Komponente immer noch nicht reagiert, nachdem Sie alle für Ihre Komponente aufgelisteten Codes getestet haben oder falls Ihre Komponente überhaupt nicht aufgelistet ist, suchen Sie nach Ihrem Code. So suchen Sie z. B. nach dem Code für Ihren Fernseher (TV).

7 Drücken Sie einmal die Taste TV. Halten Sie anschließend die Taste Remote Setup gedrückt, bis die LED zweimal blinkt. Lassen Sie danach die Taste Remote Setup los.
2 Geben Sie mithilfe der zahlentasten die Ziffernfolge "9 - 9 - 1" ein.

• Die LED blinkt zweimal.

3 Richten Sie die Fernbedienung auf den Fernseher aus und drücken Sie abwechselnd die SRC (Quelle) Power und die Taste TV.

• Unterbrechen Sie den Vorgang, wenn der Fernseher ein- bzw. ausgeschaltet wird.
• Im Suchmodus sendet die Fernbedienung IR-Codes aus ihrer Bibliothek an das gewählte Gerät. Der am weitesten verbreitete Code wird dabei zuerst gesendet.

4 Drücken Sie einmal die Taste Remote Setup, um den Code festzuschreiben.
5 Wenn Sie nach den Codes Ihrer anderen Komponenten suchen möchten, wiederholen Sie die Schritte 7 bis 4, verwenden aber die zutreffende Taste (d. h. PHONO, VID2, VID1, DVD/6CH, CD/DVD, MD/TAPE).

- Taste PHONO muss einer anderen Taste neuzugeweisen werden, bevor ein Setup-Code registriert werden kann.

Überprüfen der Codes

Wenn Sie die Fernbedienung anhand der unter "Suchen nach Ihrem Code" beschriebenen Schritte eingerichtet haben, müssen Sie eventuell herausfinden, mit welchem vierstelligen Code Ihre Geräte funktionieren: So finden Sie beispielsweise heraus, mit welchem Code Ihr Fernseher betrieben wird:

1 Drücken Sie einmal die Taste TV. Halten Sie anschließend die Taste Remote Setup gedrückt, bis die LED zweimal blinkt. Lassen Sie danach die Taste Remote Setup los.
2 Geben Sie mithilfe der numerischen Tasten die Ziffernfolge "9 - 9 - 0" ein.

• Die LED blinkt zweimal.

3 Um den Code für die erste Ziffer anzuzeigen, drücken Sie einmal die "1". Warten Sie 3 Sekunden und zählen Sie, wie oft die LED blinkt (beispielsweise 3x). Notieren Sie sich anschließend diese Zahl.

- Wenn die Ziffer des Codes "0" lautet, blinkt die LED nicht.

Fortsetzung auf der nächsten Seite

4 Wiederholen Sie Schritt 3 noch dreimal, um die übrigen Ziffern abzufragen. Verwenden Sie "2" für die zweite Ziffer, "3" für die dritte Ziffer und "4" für die vierte Ziffer.
5 Wenn Sie die Codes Ihrer anderen Komponenten überprüfen möchten, wiederholen Sie die Schritte 7 bis 4, verwenden aber die entsprechende Taste der zu überprüfenden Komponente (d. h. PHONO, VID2, VID1, DVD/6CH, CD/DVD, MD/TAPE)

- Notieren Sie sich, wie oben vorgeschlagen, die einzelnen vierstelligen Codes.

- Taste PHONO muss einer anderen Taste neuzugeweisen werden, bevor ein Setup-Code registriert werden kann. → 30

Neuzuweisen von Gerätetasten

Die Fernbedienung kann für die Steuerung eines zweiten Fernsehers oder Videorecorders bzw. einer beliebigen Kombination aus acht Heimelektronikkomponenten verwendet werden.

Beispielweise muss der Benutzer zum steuern der Funktionen zwei verchiendener VCRs über die Fernbedienung wie folgt den nicht verwendeten Taste VID2 neu zeweisen, um den zweiten VCRs (VID1) bedienen zu können:

1 Halten Sie die Taste Remote Setup gedrückt, bis die LED zweimal blinkt. Lassen Sie danach die Taste Remote Setup los.
2 Geben Sie mithilfe der numerischen Tasten die Ziffernfolge "9 - 9 - 2" ein.

• Die LED blinkt zweimal.

3 Drücken Sie einmal die Taste VID1 und danach einmal die Taste VID2.

• Der Benutzer kann jetzt VID2 als zweiten VCR zusammen mit VID1 bedienen.
• Die Kombinationen der Quellschlüssel sowie die anderen Komponentenzuweisungen finden Sie in der Tabelle auf der vorigen Seite. - [29]

4 Um weitere Gerätetasten neu zuzuweisen, wiederholen Sie die Schritte 1 bis 3, indem Sie die Tastensequenz durch den Wert aus der folgenden Tabelle der gängigsten Komponenten ersetzen:

So weisen Sie Tasten neu zu:

Sequenz Aktion

TV als 2. Taste VID1 Remote Setup -9 -9 -2 VID1 - TV
TV als 2. Taste VID2 Remote Setup -9 -9 -2 -VID2 - TV
TV als 2. Taste CD/DVD Remote Setup -9 -9 -2 -CD/DVD - TV
TV wieder als Taste TV Remote Setup -9 -9 -2 -TV - TV
VID1 als 2. Taste TV Remote Setup -9 -9 -2 -TV - VID1
VID1 als 2. Taste VID2 Remote Setup -9 -9 -2 -VID2 - VID1
VID1 als 2. Taste CD/DVD Remote Setup -9 -9 -2 -CD/DVD -VID1
VID1 wieder als Taste VID1 Remote Setup -9 -9 -2 -VID1 - VID1

5 So löschen Sie die Neuzuweisung und setzen die Fernbedienung auf ihren ursprünglichen Betriebsmodus zurück:

⑦Halten Sie die Taste Remote Setup gedrückt, bis die LED zweimal blinkt. Lassen Sie danach die Taste Remote Setup los.
②Geben Sie mithilfe der numerischen Tasten die Ziffernfolge "9 - 9 - 2" ein.
③Drücken Sie zweimal die Taste VID2.

• Nach erfolgter Neuzuweisung blinkt die LED zweimal, um Ihre Auswahl zu bestätigen. Sie müssen jetzt die Fernbedienung programmieren, um die neue Komponente bedienen zu können.
• Wenn eine ungültige Tastensequenz eingegeben wird, blinkt die LED einmal und kehrt zum normalen Betrieb zurück.
• Im Tuner-Modus it keine Neuzuweisung möglich.

Steuern anderer Komponenten

Mit dieser Funktion können Sie die gespeicherten Komponenten steuern. KENWOOD-Audiokomponenten mit Systemsteuerung schalten sich über die Systemsteuerungsverbindungen mit dem Receiver automatisch ein und aus.

Quelltasten SRC Power

1 Wählen Sie mit den Quelltasten die gewünschte Komponente aus.

• Durch Drücken der Quelltasten wird auch der Eingangswahlschalter am Receiver geändert. - 7
• Wenn die Bedienung Ihres registrierten DVD-player, CD-player, Kassettendeck, MD-player, Kabel-, DTV-decoder, Videocorder (VCR) oder Fernsehers funktioniert, wechseln Sie zu Schritt 2.
• Wenn Sie einen über Systemsteuerkabel angeschlossenen CD-Player, ein Kassettendeck, einen MD-Player oder Tuner steuern wollen, fahren Sie mit Schritt 3 fort.

2 Drücken Sie die Taste SRC (Quelle) Power für die Tonquelle.

• Um wieder zum Receiver-Betriebsmodus umzuschalten, drücken Sie die Taste TUNER mehr als 3 Sekunden.
  3 Drücken Sie die gewünschten Funktionstasten. - 35 Die Fernbedienung verbleibt beim ausgewählten Eingang. Wenn Sie eine andere Komponente steuern möchten, wiederholen Sie Schritt 2 oder 3.

Hinweis

• Achten Sie darauf, die Fernbedienung auf den Fernbedienungssensor am Receiver zu richten, wenn Sie KENWOOD-Komponenten bedienen wollen, die über Systemsteuerungskabel angeschlossen sind. Andernfalls richten Sie die Fernbedienung auf die zu steuernde Komponente.
• Drücken Sie zum Initialisieren der Fernbedienung die Taste Remote Setup, bis die LED zweimal blinkt. Geben Sie danach mithilfe der numerischen Tasten die Ziffernfolge "9 - 8 -1" ein. Die LED blinkt zweimal.

Tabelle mit Setup-Codes

Setup-Codes für Videorecorder (VCR) Setup-Codes für Kabel

Hersteller Setup-Codes
ASA 0081
Aiwa 0348, 0352
Akai 0041, 0106, 0315
Alba 0315, 0352
Baird 0041, 0104
Blaupunkt 0034, 0162, 0195, 0226
Brandt 0320, 0321
Brandt Electronic 0041
Bush 0352
Combitech 0352
Cyrus 0081
Daewoo 0637, 0642
De Graaf 0042
Decca 0081
Denon 0042
Dual 0041
Dumont	0081, 0104
ESC 0240
Elbe 0038
Ferguson	0041, 0320, 0321
Finlandia	0081, 0104
Finlux	0042, 0081, 0104
Firstline	0043, 0045
Fisher	0046, 0104
GEC 0081
Goodmans 0637
Graetz	0041, 0104, 0240
Granada	0046, 0081, 0104
Grundig	0081, 0195, 0226, 0347
Hinari 0004, 0240	0352
Hitachi	0004, 0041, 0042, 0240
ITT	0041, 0046, 0104, 0106, 0240, 0384
Ingersol	0004
Interfunk	0081
JVC	0041, 0067, 0384
Kendo	0106
Kenwood	0041
Loewe	0004, 0081, 0162, 1562
Logik	0004, 0240
Luxor	0043, 0046, 0048, 0104, 0106
M Electronics	0038
Manesth 0045
Marantz	0081
Matsui	0004, 0348, 0352
Medion	0348
Memorex	0046, 0104
Metz 0162, 0195, 0347, 1562
Minerva	0195
Mitsubishi	0043, 0067, 0081
Myryad	0081
NEC 0038, 0041, 0067
Neckermann	0081
Nokia	0041, 0046, 0104, 0106, 0240
Nordmende	0041, 0320, 0321, 0384
Oceanic	0041
Okano	0315, 0348

Hersteller Setup-Codes
Orion	0004, 0348, 0352
Otto Versand	0081
Palladium	0041
Panasonic	0162, 0226, 0836, 1562
Pathe Marconi	0041
Pentax	0042
Philco	0038
Philips	0081, 0384
Phonola	0081
Pioneer	0067, 0081
Profitronic	0240
Pye	0081
Quartz 0046
Quelle	0081
Radiola	0081
Rex	0041, 0384
Roadstar 0240
SBR 0081
SEG 0240
SEI	0004, 0081
Saba	0041, 0320, 0321, 0384
Saisho 0004
Salora	0043, 0046, 0106
Samsung	0240, 0432
Sansui 0041, 0067
Sanyo	0046, 0104
Saville	0352
Schaub Lorenz	0041, 0104
Schneider 0081
Seleco	0041
Sharp 0048
Shintom 0104
Shorai 0004
Siemens	0081, 0104, 0195
Singer	0045
Sinudyne	0004, 0081
Sonolor	0046
Sony 0032, 0033,	0034, 1032
Sunkai 0348
Tatung	0041, 0081
Technics 0162, 0226
Teleavia	0041
Telefunken	0041, 0320, 0321 0384
Thomson	0041, 0067, 0320, 0321, 0384
Thorn 0041, 0104
Toshiba	0041, 0043, 0045, 0081, 0384
Uher	0240
Universum 0081,	0106, 0195, 0240
Yoko 0240

Hersteller Setup	p-Codes
Alcatel	0896, 0897
Birmingham Cable Communications	0276
British Telecom	0003, 0105
Cable & Wireless	1068
Cabletime	0271, 0377, 0448, 0665
Cryptovision	0600
Decsat	0423
Director	0476
Filmnet	0443
France Telecom	0451, 0896, 0897
Golden Channel	1110
Grundig	0529
HyperVision	0619
Jerrold	0003, 0276
MNet 0019, 0443
Mr. Zap	1112
Noos	0817
Ono 1068
PVP Stereo Visual Matrix	0003
Pace	1060, 1068
Philips 0619
Pioneer	0144
Sagem	0817
Scientific Atlanta	0008, 0277, 0477
Supercable	0276
Tele+1	0443
Thomson	1110
Torx 0003
Tudi 0286
United Cable	0003
Videoway	0250
Visionetics 1064
Westminster	0105, 0716
Zenith	0000

Tabelle mit Setup-Codes
Setup-Codes für Fernsehgerät (TV)

Hersteller Setup-Codes
AGB 0516
ASA 0104, 0802
Acura 0009
Admiral 0163
Adyson 0217
Aiwa 0701, 0800
Akai 0208, 0516, 0602, 0708, 1537
Akito 0272
Akiba 0803
Akura 0218, 0264, 0358, 0493
Alba 0009, 0036, 0037, 0211, 0218, 0235, 0371, 0668, 0803, 0805
Allorgan 0294
Amplivision 0217
Amstrad 0009, 0037, 0177, 0371, 0412, 0433, 0516, 0800
Anitech 0009, 0803
Arcam 0216, 0217
Asuka 0218, 0802
Atlantic 0206
Audiosonic	0037, 0109
Autovox	0206, 0336
BLP	0282
BSR 0294
BTC 0218
Bang & Olufsen	0565
Barco 0380
Basic Line	0009, 0218, 0803, 0805
Baird 0800
Baur 0010, 0037, 0505, 0512, 0535, 0554
Beaumark	0178
Beko 0370, 0486, 0714, 0715
Beon	0037
Binatone	0217
Blaupunkt	0191, 0195, 0200, 0327, 0328, 0535, 0554
Blue Sky	0218, 0668, 1037
Blue Star	0282
Bondstec	0247
Boots	0217
Brandt	0109, 0196, 0198, 0335
Britannia	0216
Bush 0009, 0036, 0037, 0211, 0218, 0272, 0282, 0294, 0355, 0371, 0374, 0519, 0668, 0698, 0803, 0805
CGE	0074, 0084, 0247, 0800
CS Electronics	0216
CTC 0247
Carrefour	0036
Cascade 0009
Cathay	0037
Centurion	0037
Cimline 0009
Clarivox	0037
Clatronic	0247, 0370
Condor	0370

Hersteller Setup-Codes
Contec	0009, 0036, 0216
Continental Edison	0196, 0198, 0399
Crosley 0074, 0084
Crown	0009, 0037, 0370, 0418, 0803, 0805
Cybertron	0218
Daewoo	0009, 0037, 0374, 0499, 0805
Dainichi	0218
Dansai	0037, 0803
Dayton	0009
De Graaf	0208, 0548
Decca	0037, 0072, 0272, 0516, 0800
Denon	0145
Dixi	0009, 0037
Dual	0336, 0519
Dual Tec	0217
Dumont 0070, 0800
Elbe 0259
Elcatech 0803
Elin	0037, 0548
Elite 0218
Elita 0009
Erres	0012, 0037
ESC 0805
Europhon	0516
Expert 0206
Ferguson	0037, 0073, 0109, 0190, 0193, 0324, 0335, 0560
Fidelity	0193, 0216, 0800
Finlandia	0208, 0346
Finlux	0037, 0070, 0072, 0104, 0179, 0346, 0516, 0800
Firstline	0009, 0216, 0217, 0247, 0294, 0668, 0802, 0803
Fisher 0104, 0208	0217, 0303, 0370
Flint 0455
Forgestone	0193
Formenti	0037
Frontech	0163, 0247, 0264
Fujitsu	0072, 0206, 0683
Funai	0179, 0264, 0294, 0303, 0800
GEC	0037, 0043, 0072, 0217, 0516
GPM 0218
Geloso	0009
Genexxa	0163, 0218
GoldStar	0037, 0109, 0178, 0217, 0290, 0802
Goldhand	0803
Goodmans	0036, 0037, 0072, 0179, 0217, 0235, 0371, 0374, 0499, 0634, 0800, 0802, 0803, 0805
Gorenje	0370
Graetz 0163
Granada	0037, 0045, 0072, 0208, 0217, 0339, 0516

Hersteller Setup-Codes
Grandin	0282, 0610, 0800, 0802, 0803
Grundig	0070, 0191, 0195, 0487, 0535, 0554, 0556, 0587, 0706, 0803, 0900
HCM	0009, 0282, 0412, 0803
Hanseatic	0037, 0428, 0556, 0802
Hantarex	0516
Havermy	0093
Hinari 0009, 0036	0037, 0179, 0218, 0803
Hisawa	0282, 0455
Hitachi	0036, 0043, 0109, 0163, 0196, 0198, 0217, 0225, 0481, 0548, 0578, 0730, 0800
Huanyu 0216, 0374
Hypson 0037, 0264, 0282, 0803
ICE	0217, 0264, 0371
ICeS	0218
IR	0074
ITS	0371
ITT	0163, 0548
ITV	0802, 0805
Imperial	0074, 0084, 0247, 0370, 0418, 0630, 0800
Indiana	0037
Ingelen	0163
Inno Hit	0072, 0516
Interfunk	0037, 0163, 0247, 0512
Intervision	0037, 0217, 0264
Isukai 0218
JMB	0901
JVC	0036, 0053, 0094, 0190, 0192, 0371, 0606, 0653, 0683
Kaisui	0009, 0216, 0217, 0218, 0282, 0803
Kapsch	0163, 0206
Karcher 0610
Kathrein	0556
Kendo	0037, 0235
Kingsley	0216
Kneissel	0259, 0435
Korpel	0037, 0803
Koyoda	0009
Lenco 0805
Leyco	0037, 0072, 0264, 0294, 0803
Liesenk & Tter	0037
Loewe	0512, 0802
Luma 0206
Luxor 0194
M Electronics	0009, 0037, 0057, 0104, 0109, 0163, 0217, 0346, 0374, 0480, 0800
MTC	0512
Magnadyne 0247	0516
Magnafon	0516
Magnum	0648
Manesth	0217, 0235, 0264, 0803
Marantz 0037, 0556

Tabelle mit Setup-Codes

Hersteller Setup-Codes
Mark	0037
Matsui 0009, 001	, 0035, 0036, 0037, 0072, 0177, 0208, 0211, 0217, 0235, 0272, 0294, 0355, 0371, 0487, 0516
McMichael 0043
Mediator	0012, 0037
Medion 0668
Memorex	0009, 0800, 0802, 1037
Memphis 0337, 0803
Metz	0275, 0367, 0447, 0535, 0802
Minerva	0070, 0487, 0535, 0554
Minoka	0412
Mitsubishi	0033, 0036, 0108, 0512, 0535
Mivar	0216, 0290, 0291, 0292, 0516
Multitech 0009, 0216, 0800, 0803
Murphy	0800
Myryad 0556
NEC	0170, 0704
NEI 0037, 0337
Neckermann	0037, 0191, 0505, 0554, 0556
Nesco	0179, 0803
Nikkai 0035, 0037, 0072, 0216, 0218, 0264, 0337
Nokia	0473, 0480, 0548, 0606
Nordmende	0109, 0196, 0198, 0560
Oceanic	0163, 0800
Onwa 0433
Orion 0037, 0177, 0235, 0294, 0355, 0516, 0655
Osaki	0072, 0217, 0218, 0264, 0412, 0493, 0800, 0802, 0803
Oso	0218
Osume	0072, 0157
Otto Versand	0010, 0036, 0037, 0191, 0217, 0505, 0512, 0535, 0554, 0556
Palladium	0370, 0418, 0802, 0803
Panama	0217, 0264
Panasonic	0126, 0163, 0214, 0226, 0250, 0274, 0367, 0650
Pathe Cinema	0216
Pathe Marconi	0196, 0198
Pausa 0009
Perdio	0800
Philco 0074, 0084, 0247
Philips	0012, 0037, 0043, 0193, 0374, 0554, 0556
Phonola	0012, 0037
Pioneer 0109, 0163, 0166
Prandoni Prince	0516
Profex	0009
Proline 0800
Protech	0009, 0037, 0217, 0247, 0264, 0337, 0418, 0668
Pye	0012

Hersteller Setup-Codes
Quelle	0010, 0011, 0037, 0070, 0074, 0084, 0104, 0200, 0327, 0328, 0505, 0512, 0535, 0554
Questa	0036
R-Line	0037
RBM	0070
RFT	0428
Radiola	0012, 0037
Radiomarelli	0516
Rank Arena	0036
Revox	0037
Rex	0163, 0206, 0259, 0264
Roadstar 0009, 0218, 0264, 0418, 0802, 0803, 0805
SBR	0012, 0037, 0043, 0193
SEG	0036, 0217, 0264, 0668
SEI	0010, 0177, 0294, 0516
Saba	0109, 0163, 0196, 0198, 0335
Sagem	0610
Saisho	0009, 0011, 0033, 0177, 0211, 0235, 0264, 0516
Salora	0163, 0194, 0548
Sambers 0516
Samsung	0009, 0037, 0217, 0264, 0290, 0370, 0556, 0587, 0618, 0644
Sandra 0216
Sansui	0655, 0706
Sanyo	0011, 0036, 0045, 0072, 0104, 0157, 0208, 0339
Schaub Lorenz	0800
Schneider	0037, 0057, 0218, 0247, 0303, 0336, 0371, 0394 0668, 0800, 0803, 1137
Seleco	0163, 0206, 0259
Sentra	0035
Sharp	0036, 0093, 0901, 1193
Shintom	0803
Shorai	0294
Siarem	0516
Siemens	0037, 0157, 0191, 0195, 0200, 0327, 0328, 0535, 0554, 0802
Silva	0802
Silver 0036
Sinudyne	0010, 0177, 0235, 0294, 0516
Solavox	0163
Sonitron	0208
Sonoko 0009, 0037
Sonolor 0163, 0208
Sontec	0037, 0802
Sony	0000, 0010, 0011, 0036, 0505, 0651, 0652, 1010, 1505, 1651
Soundwave	0037, 0418
Standard 0009, 0217, 0218
Stern	0163, 0206, 0259
Sunkai	0294, 0355
Sunstar 0800

Hersteller Setup-Codes
Suntronic 0800
Susumu 0218
Sysline 0037
T + A 0447
Tandy 0072, 0163	0217, 0218
Tashiko 0036, 0043	0217, 0800
Tatung 0037, 0072	0217, 0516, 0800
Teac 0037, 0698	0712, 1437
Tec 0217, 0247
Technics 0250, 0650
Technol Ace 0179
Telefunken 0074	0084, 0101, 0109, 0335, 0625
Teletech 0009
Teleton 0036, 0206	0217
Tensai	0218, 0294, 0800
Tenosal	0803
Texet	0216, 0218
Thomson	0109, 0196, 0198, 0399, 0625
Thorn	0035, 0037, 0072, 0074, 0084, 0104, 0190, 0192, 0193, 0499, 0505, 0512, 0535
Tomashi	0282
Toshiba	0035, 0036, 0070, 0243, 0508, 0718, 1508
Triumph 0177, 0243	0516
Uher	0206, 0303
Ultra 0192
Universum	0037, 0074, 0104, 0264, 0346, 0370, 0492, 0535, 0800, 0802
Vestel	0037
Videosat 0247
Videotechnic	0217
Videomagic 0802
Villain	0800
Voxson	0163
Waltham	0217
Watson	0037
Wega	0036
White 0037, 0216Westinghouse
Yamishi	0803
Yapshe	0250
Yoko	0037, 0217, 0264
Yokan	0803
Zanussi 0206

Tabelle mit Setup-Codes

Setup-Codes für DVD-Player

Hersteller Setup-Codes
Afreey 0698
Aiwa 0641
Akai 0611
Alba 0717
Amoisonic 0764
Amstrad 0713
Apex Digital 0672
Bush 0516, 0690
Cat 0786, 0789
Clatronic 0788
Cyber Home 0714, 0816
Cytron 0716
Daewoo 0770
Dansai 0770
Decca 0770
Denon 0490, 0634
DiViDo	0705
Enterprise	0591
GoldStar	0741
Goodmans	0790
GPX 0769
Greenhill	0717
Grundig	0539, 0701, 0705, 0775
H & B	0818
Harman/Kardon	0702
Himage	0518
HiMAX	0843
Hitachi	0664
Hiteker	0672
JVC	0558, 0623
Kenwood	0490, 0534, 0737
Konka	0711
LG	0741
Lasonic	0743
Lecson	0696
Lenco	0774
Limit 0768
Logix	0783
Mediencom 0746,	0773
MiCO	0723, 0751
Minato	0752
Minowa	0712
NAD	0692
Onkyo	0612, 0627, 1612
Optim 0747
Oritron	0651
Panasonic	0490
Philco	0690
Philips	0539, 0646
Pioneer	0525, 0571
REC 0689
Redstar	0748, 0763
Revoy 0699
Roadstar	0689
Rotel	0623
SM Electronic	0690, 0730
Samsung	0670
Sanyo	0670

Hersteller Setup-Codes
Schneider	0783
Scott	0718
Sherwood	0633
Skyworth	0766
Sony 0533, 1533
Tatung	0770, 0771
Teac	0759
Technics	0490
TerraTec 0825
Thomson	0551, 0552
Toshiba	0503
Tredex	0799
Umax	0690
Wesder	0699
Wharfedale	0686, 0696
Xwave 0709
Yamakawa	0665, 0710, 0765

Setup-Codes für DTV-decoders

Hersteller Setup-Codes
Grundig	0426
Panasonic	1120
Pioneer	1010
Princeton	0113, 0295
Samsung	1190
Sensory Science	1126
Sharp	1010

Setup-Codes für Kassettendeck

Hersteller Setup-Codes
Kenwood	0070, 0071, 0092, 0183, 0205, 0233, 0234, 0251, 0386

Setup-Codes für den Receiver

Hersteller Setup-Codes
Kenwood	1570

Setup-Codes für CD-players und MD-players

Hersteller Setup-Codes
Kenwood	0028, 0036, 0037, 0190, 0338, 0339, 0340, 0523, 0626, 0677, 0681, 0692, 0826, 0858, 0859, 1059, 1490

Setup-Codes für Kenwood-Komponenten mit Systemsteuerungsverbindung

Komponenten	Setup-Codes
CD	1338
MD	1339
Kassettendeck	1340

Kassettendeck-, CD-Spieler- und MD-Recorderfunktionen

Sie können die grundlegenden Funktionen mit den unten beschriebenen Tasten ausführen, wenn das Gerät mit einem Kassettendeck, CD-Player oder MD-Recorder mit Systemsteuerfunktionen von KENWOOD verbunden ist.

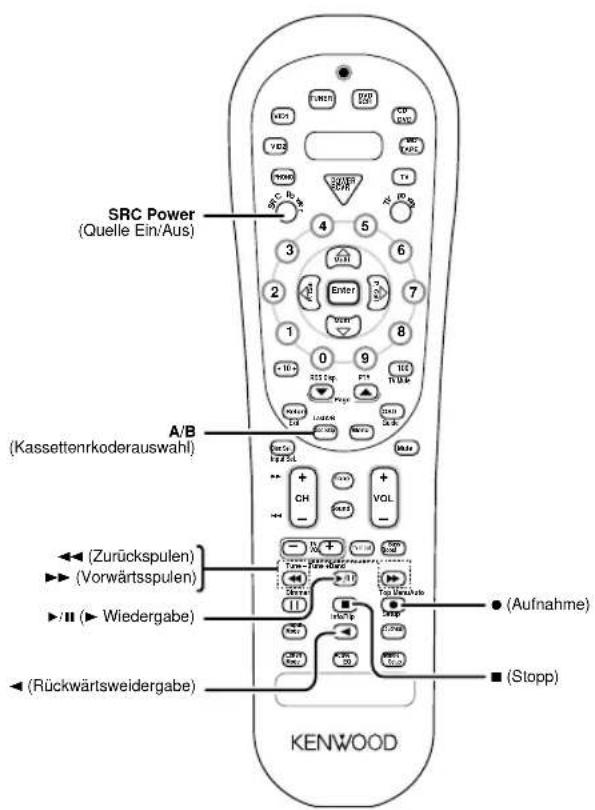

Kassettendeckfunktionen CD-Spielerfunktionen

SRC Power (Quelle Ein/Aus) A/B (Kassettenrkoderauswahl) (Zurückspulen) (Vorwärtsspulen) Wiedergabe (Rückwärtsweidergabe) Kenwood (Aufnahme) (Stopp)

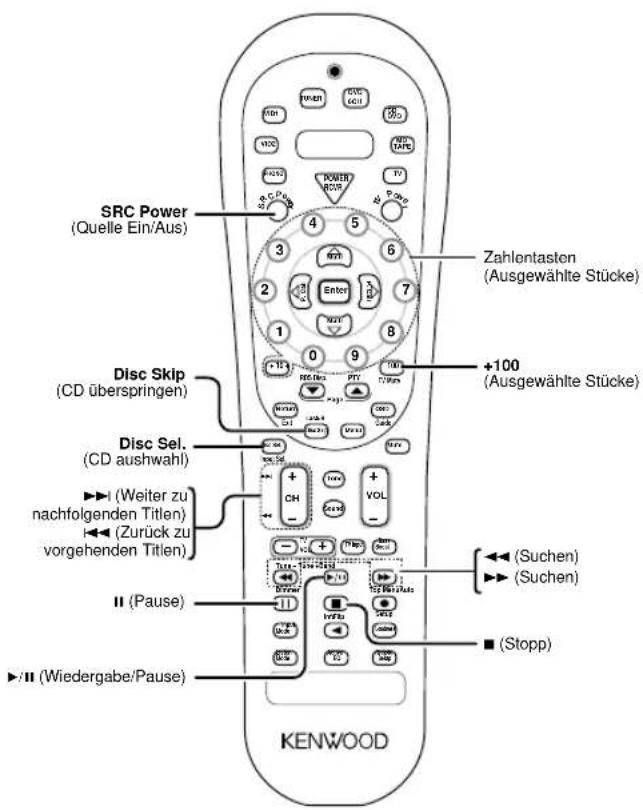

SRC Power (Quelle Ein/Aus) Zahlentaston (Ausgewählte Stücke) Disc Skip (CD überspringen) Disc Sel. (CD aushwahl) ►► (Weiter zu nachfolgenden Titlen) ►► (Zurück zu vorgehenden Titlen) II (Pause) ►/II (Wiedergabe/Pause) +100 (Ausgewählte Stücke) KENWOOD ►► (Suchen) ►► (Suchen) ■ (Stopp)

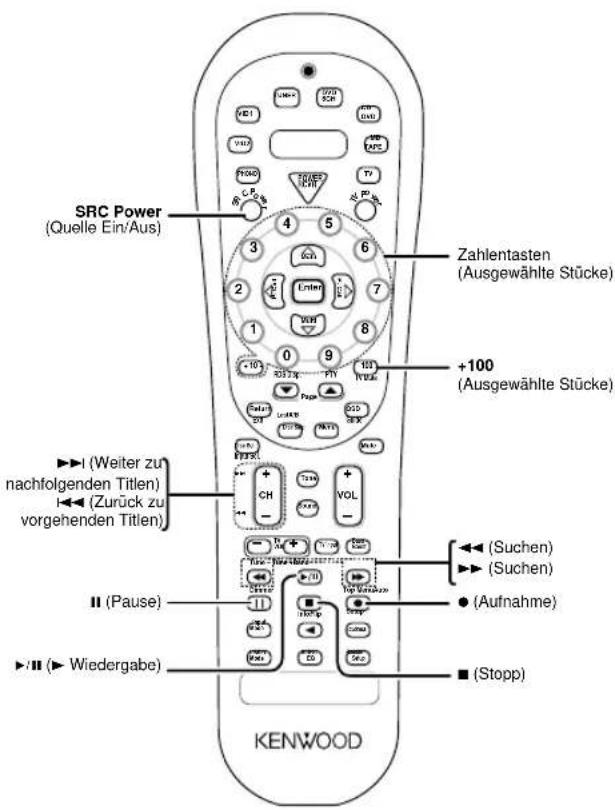

MD-Recorderfunktionen

SRC Power (Quelle Ein/Aus) Zahlentasten (Ausgewählte Stücke) +100 (Ausgewählte Stücke) ►► (Weiter zu nachfolgenden Titlen) ►► (Zurück zu vorgehenden Titlen) ►► (Suchen) ►► (Suchen) ►► (Aufnahme) ►► (Wiedergabe) ■ (Stopp) KENWOOD

Funktionen anderer Komponenten

Im folgenden sehen Sie, welche Fernbedienungsfunktionen für die einzelnen Komponenten zur Verfügung stehen.

①Wählen Sie die Eingangsquelle.

②Drücken Sie die Tasten für die gewünschten Funktionen. Näheres finden Sie in den folgenden Abschnitten.

• Wenn Sie Tasten nacheinander drücken, drücken Sie jede Taste fest, und achten Sie darauf, mindestens 1 Sekunde lang zu warten, bevor Sie die nächste Taste drücken.
  • Die Zahlentasten haben die gleiche Funktion wie die Zahlentasten der ursprünglichen Fernbedienungen.

Dies sind die Tasten für die Hauptfunktionen von Komponenten von KENWOOD und anderen Herstellern, deren Setup-Code vorab eingegeben wurde. → 31

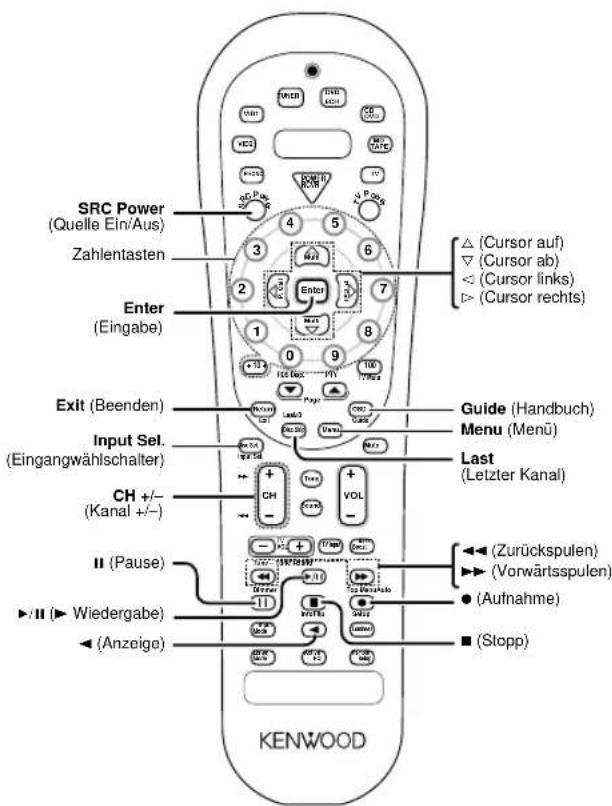

Fersehfunktionen Videorecorderfunktionen

Zahlentasten Enter (Eingabe) Exit (Beenden) Last (Letzter Kanal) CH +/- (Kanal +/-) TV VOL (Lautstärke des Fernsehers) Anzeige TV Power (TV-Ein/Aus) △ (Cursor auf) ▽ (Cursor ab) ◀ (Cursor links) ＞ (Cursor rechts) TV Mute (Stummschaltung) Guide (Handbuch) Menu (Menü) TV Input (TV-Eingang) KENWOOD

SRC Power (Quelle Ein/Aus) Zahlentasten Enter (Eingabe) Exit (Beenden) Input Sel. (Eingangwählschalter) CH +/- (Kanal +/-) II (Pause) ►/II (► Wiedergabe) ◀ (Anzeige) KENWOOD Guide (Handbuch) Menu (Menü) Last (Letzter Kanal) ◀ (Zurückspulen) ► (Vorwärtsspulen) ● (Aufnahme) ■ (Stopp)

DVD-Spielerfunktionen Kabelfunktionen

SRC Power (Quelle Ein/Aus) Zahlentasten (Ausgewählte Stücke) Enter (Eingabe) Page ▼/▲ (Bild ab oder auf) Return Disc Sel. (DVD aushwahl) ►► (Weiter zu nachfolgenden Titlen) ►► (Zurück zu vorgehenden Titlen) II (Pause) ►/II (► Wiedergabe) Kenwood △ (Cursor auf) ▽ (Cursor ab) ◄ (Cursor links) ► (Cursor rechts) +100 (Ausgewählte Stücke) OSD (On-Screen-Display) Menu (Menü) Disc Sklp (DVD überspringen) ◄► (Suchen) ►► (Suchen) Top Menu (Titel) ■ (Stopp)

SRC Power (Quelle Ein'Aus) Zahlentasten Enter (Eingabe) Page ▼/▲ (Bild ab oder auf) Exit (Beenden) Input Sel. (Eingangwählschalter) CH +/- (Kanal +/-) Info (Informationen) Kenwood △ (Cursor auf) ▽ (Cursor ab) ◀ (Cursor links) ▶ (Cursor rechts) Guide (Handbuch) Menu (Menü) Last (Letzter Kanal)

Hinweise

1. Bei manchen Codes funktionieren nicht alle Funktionen, die bei einem bestimmten Modell zur Verfügung stehen.

2. In den bild oben sind die Funktionen aufgeführt, die bei den einzelnen Komponenten in der Regel zur Verfügung stehen. Bei einigen Herstellern werden mit anderen Tastenkombinationen ähnliche Funktionen ausgeführt. Aus diesem Grund sind einige der nicht verwendeten Zahlentasten mit Extrafunktionen belegt, die für das Steuern Ihrer Geräte nützlich sein können.

Zurücksetzen des Mikrocomputers

Wenn Sie bei eingeschaltetem Gerät das Netzkabel aus der Steckdose ziehen oder wenn andere externe Einflüsse auf das Gerät einwirken, kann es vorkommen, daß der Mikrocomputer im Gerät nicht mehr funktioniert. In diesem Fall ist das Gerät nicht mehr betriebsbereit, oder es erscheint eine fehlerhafte Anzeige im Display. Führen Sie in diesem Fall folgende Schritte aus, um den Mikrocomputer zurückzusetzen und das Gerät wieder in seinen normalen Betriebszustand zu schalten.

Achten Sie darauf, daß das Netzkabel angeschlossen ist, und stellen Sie die Taste POWER ON/OFF auf OFF. Halten Sie dann die Taste ON/STANDBY ⏻ gedrückt, und drücken Sie die Taste POWER ON/OFF.

- Bitte beachten Sie folgendes: Wenn Sie den Mikrocomputer zurücksetzen, werden alle Speicherinhalte gelöscht, und für das Gerät gelten wieder alle werkseitigen Einstellungen.

Verstärker

Symptom	Ursache	Abhilfemaßnahme
Kein Ton über die Lautsprecher.	Die Lautsprecherkabel sind nichtangeschlossen.VOLUME ist ganz heruntergedreht.MUTE ist eingeschaltet.Die Schalter SPEAKERS sind ausgeschaltet.	Schließen Sie die Kabel korrekt an, wie unter "Anschließen der Lautsprecher" erläutert.→13Stellen Sie die Lautstärke korrekt ein.Schalten Sie MUTE aus.→19Schalten Sie die Schalter SPEAKERS ein.→18
Die Bereitschaftsanzeige blinkt, und es wird kein Ton ausgegeben.	Die Lautsprecherkabel wurden kurzgeschlossen.	Schalten Sie die Anlage aus, beheben Sie das für den Kurzschluß verantwortliche Problem, und schalten Sie das Gerät wieder ein.
An einem der Lautsprecher wird kein Ton ausgegeben.	Das Lautsprecherkabel ist nichtangeschlossen.	Schließen Sie das Kabel korrekt an, wie unter "Anschließen der Lautsprecher" erläutert.→13
An den Surround- oder am mittleren Lautsprecher wird kein Ton ausgegeben, oder der Ton ist sehr leise.	Das Kabel der Surround- oder des mittleren Lautsprechers ist nicht angeschlossen.Es wurde kein Surroundmodus ausgewählt.Der Lautstärkeregler für die Surround- oder den mittleren Lautsprecher ist ganz heruntergedreht.	Schließen Sie das Kabel korrekt an, wie unter "Anschließen der Lautsprecher" erläutert.→13Wählen Sie einen Surroundmodus.Stellen Sie die Lautsprecherpegel mit dem Testton ein.→17
Ein Brummen ist zu hören, wenn Sie den Eingangswählschalter auf PHONO stellen.	Das Audiokabel vom Plattenspieler ist nicht an die Buchsen PHONO angeschlossen.Der Plattenspieler ist nicht geerdet.	Stecken Sie die Stecker des Audiokabels fest in die Buchsen PHONO.Verbinden Sie die Masseleitung mit dem Anschluß GND an der Rückseite.
Bei der Wiedergabe eines Dolby Digital-Tonsignals mit einem DVD-Player setzt der Ton bald nach dem Starten der Wiedergabe aus.	Je nach dem Typ des verwendeten DVD-Players gibt es viele mögliche Ursachen für dieses Problem.	Wählen Sie als Eingangsmodus den digitalen manuellen Modus, bevor Sie die Wiedergabe der Dolby Digital-Tonquelle starten.→8
Während der Wiedergabe von einem DVD-Player wird kein Ton erzeugt.	Als Eingangsmodus wurde der digitale manuelle Modus gewählt.	Wählen Sie mit der Taste INPUT MODE den vollautomatischen Modus aus.→8
Eine Videoquelle läßt sich nicht normal aufnehmen.	Die Software ist kopiergeschützt.	CKopiergeschützte Videosoftware kann nicht aufgenommen werden.

Tuner

Symptom	Ursache	Abhilfemaßnahme
Sender lassen sich nicht empfangen.	Es ist keine Antenne angeschlossen.Der Frequenzbereich ist nicht korrekteingestellt.Die Frequenz des gewünschten Senders ist nicht korrekt eingestellt.	Schließen Sie eine Antenne an. →14Stellen Sie den richtigen Sendefrequenzbereich ein.Stellen Sie die Frequenz des Senders richtig ein. →21
Es gibt Interferenzen.	Ein startendes Auto erzeugt diese Interferenzen.Einelektrisches Geräterzeugt diese Interferenzen.Ein Fernsehgerät in der Nähe erzeugt diese Interferenzen.	Installieren Sie die Außenantenne weiter von der Straße entfernt.Schalten Sie das elektrische Gerät aus.Stellen Sie den Receiver weiter vom Fernsehgerät entfernt auf.
Ein gespeicherter Sender läßt sich durch Drücken der entsprechenden Stationstaste nicht einstellen.	Der gespeicherte Sender sendet in einem nicht empfangbaren Frequenzbereich.Der Senderspeicher wurde gelöscht, weil das Netzkabel längere Zeit nicht angeschlossen war.	Speichern Sie einen Sender in einem empfangbaren Frequenzbereich.Speichern Sie den Sender erneut ab.

Fernbedienung

Symptom	Ursache	Abhilfemaßnahme
Mit der Fernbedienung lassen sich bestimmte Eingänge nicht auswählen.	Für die entsprechenden Eingänge sind keine Setup-Codes registriert.	Registrieren Sie einen Setup-Code für die entsprechenden Eingänge. →31
Die Fernbedienung funktioniert nicht.	Die Fernbedienung ist in einen anderen Betriebsmodus geschaltet.Die Batterien sind erschöpft.Die Fernbedienung ist zu weit vom Hauptsystem entfernt, der Winkel zum Hauptsystem ist zu groß, oder es befindet sich ein Hindernis zwischen Receiver und Fernbedienung.Die Audiokabel und Systemsteuerkabel sind nicht korrekt angeschlossen.Es befindet sich kein Datenträger in der angeschlossenen Komponente.Sie versuchen, eine Kassette wiederzugeben, auf die im Kassettendeck gerade aufgenommen wird.An der Fernbedienung ist der Modus für die Komponente, die Sie steuern wollen, nicht eingestellt.	Wählen Sie mit denEingangswahltastenfür die Tonquelle den geeigneten Betriebsmodus aus.Legen Sie neue Batterien ein.Überschreiten Sie nicht die Reichweite der Fernbedienung.Nehmen Sie die Verbindungen korerkt vor, wie unter "Konfigurieren des Systems" erläutert.Legen Sie einen Datenträger in die Komponente ein.Warten Sie, bis die Aufnahme abgeschlossen ist.Aktivieren Sie zunächst mit denEingangswahltasten oder den tastenSRC Powerfür die Tonquelle den Betriebsmodus für die zu steuernde Komponente. →30

Audiokomponente

Effektive Leistungsabgabe bei STEREO-Betrieb

DIN/IEC (63 Hz \~ 12,5 kHz, 0,7% gesamte harmonische Verzerrung bei 6 Ω) .... 100 W + 100 W

Effektive Leistungsabgabe bei SURROUND-Betrieb

FRONT (Vorn) (1 kHz, 0,7 % gesamte harmonische Verzerrung bei 6 Ω ein Kanal angesteuert) .... 100 W + 100 W CENTER (1 kHz, 0,7 % gesamte harmonische Verzerrung bei 6 Ω ein Kanal angesteuert) .... 100 W SURROUND (1 kHz, 0,7 % gesamte harmonische Verzerrung bei 6 Ω ein Kanal angesteuert) .... 100 W + 100 W SURROUND BACK (1 kHz, 0,7 % gesamte harmonische Verzerrung bei 6 Ω one channel driven) .... 100 W

Gesamte harmonische Verzerrung ..... 0,05 % (1 kHz, 50 W, 6 Ω)

Frequenzgang (IHF'66)

.40 mV, 1,0 % gesamte harmonische Verzerrung beit 1 kHz

Signal-Rauschabstand (IHF'66)

PHONO (MM) 74 dB

CD/DVD, TAPE, VIDEO 1, VIDEO 2, DVD/6CH 95 dB

Klangfüllenreger

LAUTSTÄRKEN-Pegel bei -30 dB ..... +8 dB (100 Hz)

Eingangsempfindlichkeit/Impedanz

PHONO (MM) 7,5 mV / 27 kΩ

CD/DVD, TAPE, VIDEO 1, VIDEO 2, DVD/6CH

550 mV / 47 kΩ

Ausgangspegel/Impedanz

TAPE REC 550 mV / 1 kΩ

PRE OUT (SUBWOOFER) 1,5 V / 2,2 kΩ

Klangregler

BASS.... ±10 dB (bei 100 Hz)

TREBLE ....±10 dB (bei 10 kHz)

Digitale Audiokomponente

Eingangspegel/Impedanz/Wellenlänge

Optisch ....(-15 dBm \~ -21 dBm), 660 nm ±30 nm

Koaxial....0,5 Vp-p / 75 Ω

Videokomponente

VIDEO-Eingänge/-Ausgänge

VIDEO (FBAS) 1 Vp-p / 75 Ω

S-VIDEO-Eingänge/-Ausgänge

S-VIDEO (Luminanzsignal) 1 Vp-p / 75 Ω

S-VIDEO (Chrominanzsignal) 0,286 Vp-p / 75 Ω

FM-Tuner

Einstellfrequenzbereich 87,5 MHz \~ 108,0 MHz

Nutzbare Empfindlichkeit (DIN bei 75 Ω)

MONO....1,3 μV / 13,2 dBf (40 kHz DEV., S/N 26 dB)

STEREO ....45 μV / 42,1 dBf (46 kHz DEV., S/N 46 dB)

Gesamte harmonische Verzerrung (DIN bei 1 kHz)

MONO.... 0,2% (40 kHz DEV, Eingang 71,2 dBf)

STEREO 0,8% (46 kHz DEV, Eingang 71,2 dBf)

Signal-Rauschabstand (DIN-bewertet bei 1 kHz)

MONO.... 65 dB (40 kHz DEV., Eingang 71,2 dBf)

STEREO 60 dB (46 kHz DEV., Eingang 71,2 dBf)

Stereoklangtrennung (DIN 1 kHz) 36 dB

Trennschärfe (±300 kHz) 64 dB

Frequenzgang (30 Hz \~ 15 kHz) ..... +0,5 dB, -3,0 dB

AM-Tuner

Einstellfrequenzbereich 531 kHz \~ 1.602 kHz

Nutzbare Empfindlichkeit

(30% mod, Eingang 20 dB) 16 μV / (600 μV/m)

Signal-Rauschabstand (30% mod, 400 Hz)

50 dB (Eingang 60 dBμV EMF)

Allgemeines

Leistungsaufnahme 280 W

Netzsteckdose

GESCHALTET (insgesamt bis zu 90 W)

Abmessungen W : 440 mm

H : 143 mm

D : 303 mm

Gewicht (Netto) 8,5 kg

Hinweise

1. KENWOOD ist um eine ständige Weiterentwicklung seiner Produkte bemüht. Daher sind unangekündigte Änderungen an den technischen Daten vorbehalten.

2. In extrem kalter Umgebung (unter 0 °C) ist die Leistung des Geräts unter Umständen eingeschränkt.

KENWOOD

Seriennummer

Tragen Sie die Seriennummer, die sich an der Rückseite des Gerätes befindet, in die Garantiekarte und unten ein. Geben Sie das Modell und die Seriennummer immer an, wenn Sie sich für Rückfragen oder Reparaturen an Ihren Fachhändler wenden.

Modell ____ Seriennummer ____
