BEDIENUNGSANLEITUNG KEC-600 KENWOOD

Zur Vermeidung von Bränden und Verletzungen bei Unfällen.

• Verwenden Sie bei Verlegung des Betriebsstrom- oder Massekabels stets speziell für diesen Zweck angebotene Kabel mit einem Leitungsquerschnitt von mindestens 0,75 mm² (AWG 18).
• Stellen Sie sicher, daß keine Metallgegenstände (Werkzeuge, Nadeln, Münzen etc.) ins Innere des Geräts geraten.
• Schalten Sie das Gerät bei Geruch- oder Rauchentwicklung sofort aus, trennen Sie es von der Betriebsstromversorgung und bringen Sie es zum KENWOOD-Fachhändler. Bei Nichtbeachtung dieser Hinweise kann ein Brand ausbrechen oder ein irreparabler Schaden entstehen.

▲ACHTUNG

Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei funktioniert.

• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
• Öffnen Sie nicht die Frontklappe oder die obere Unterabdeckung.
• Schützen Sie das Gerät vor direktem Sonnenlicht und hohen Temperaturen.
• Halten Sie das Gerät sauber und trocken.
• Stellen Sie stets sicher, daß das Gerät gut befestigt und keinen zu starken Vibrationen ausgesetzt ist.

HINWEIS

- Falls Probleme bei der Installation dieses Geräts in Ihrem Fahrzeug auftreten, lassen Sie sich von Ihrem KENWOOD-Fachhändler beraten.

Reinigung

1. Schalten Sie das Gerät vor der Reinigung immer aus.
2. Wischen Sie die Frontplatte und Außenflächen mit einem weichen trockenen oder leicht mit einem neutralen Reinigungsmittel angefeuchteten Tuch ab.

▲ACHTUNG

- Verwenden Sie keine rauhen Lappen oder Chemikalien wie Terpentin, Benzol oder andere flüchtige Lösungsmittel. Derartige Chemikalien können die Beschriftung am Gerät auflösen.

Seite

Über KEC-600

MERKMALE 40

BEDIENELEMENTE, ANSCHLÜSSE UND ANZEIGEN 42

Einbau

ZUBEHÖR 44

HINWEISE ZUM EINBAU 45

ANSCHLUSSE 46

EINBAU 48

Bedienung

FRONT-AUSGANGSEINSTELLUNGEN 50

REAR-AUSGANGSEINSTELLUNGEN 51

LOW 2-AUSGANGSEINSTELLUNGEN 52

LOW 1-AUSGANGSEINSTELLUNGEN 53

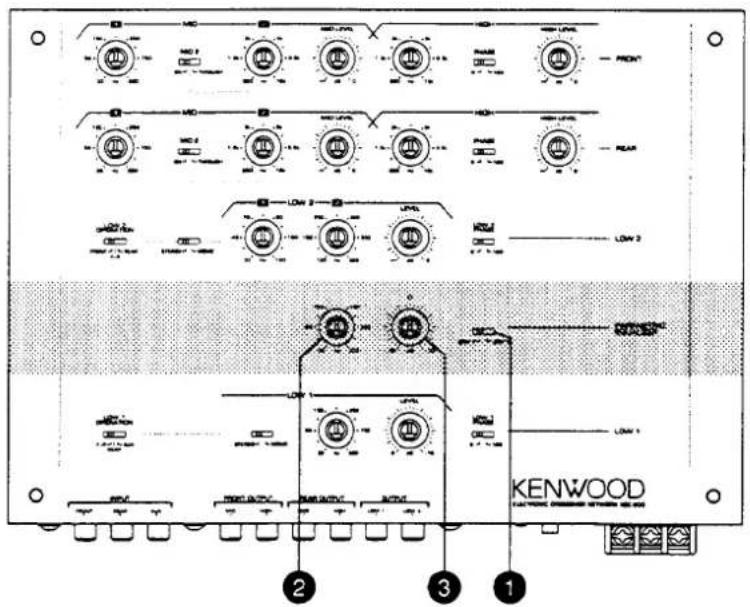

EINSTELLUNG FÜR DEN PARAMETRISCHEN EQUALIZER.... 54

■ TECHNISCHE DATEN 55

■ Niederfrequenz-Ausgangsmodus-Umschaltung

Bei der Durchführung von Überblendeinstellungen an der Mitteneinheit ermöglichen die Schalter LOW 1 OPERATION und LOW 2 OPERATION die Einstellung der Weise, in der die Niederfrequenz-Ausgangspegel (LOW2, LOW1) verändert werden. In der Position FRONT folgt der Niederfrequenz-Ausgangspegel dem FRONT-Ausgangspegel. In der Position "REAR" folgt sie dem REAR-Ausgangspegel. In der Position "F+R" wird der niederfrequente Ausgangspegel nicht durch den Überblendregler beeinflußt (Klang ohne Überblendung).

Falls die Mitteneinheit über einen Subwoofer- oder Mittenausgang verfügt, der unabhängig geregelt werden kann, ermöglicht die AUX-Funktion die Regelung nur des LOW 1-Ausgangspegels. In der Position "AUX" kann der Niederfrequenz-Ausgangspegel mit dem Subwoofer- oder Mittenausgang-Pegelregler an der Mitteneinheit geregelt werden.

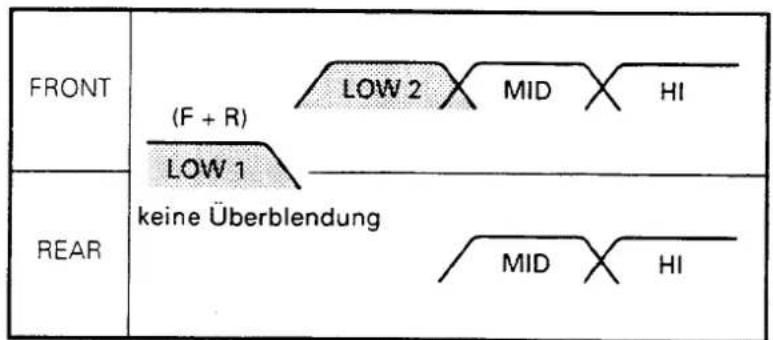

- Beziehung zwischen LOW 1/LOW 2 OPERATION-Schalter und Überblendeinstellung

- FRONT: 3 Wege+REAR: 2 Wege+Subwoofer ohne Überblendung

LOW 2 OPERATION FRONT-JIL REAR F+R LOW 1 OPERATION F+R-JIL AUX REAR

FRONT (F + R) LOW 1 KEINE ÜBERBLENDUNG LOW 2 MID HI MID HI

- FRONT: 2 Wege ohne Überblendung+REAR: 3 Wege+externe Pegelregelung für Subwoofer Unabhängige Regelung mit AUX-Pegelregler möglich.

LOW 2 OPERATION FRONT ─ ─ REAR F+R LOW 1 OPERATION F+R ─ ─ AUX REAR

FRONT	(AUX) LOW 1	MID HI
REAR	Unabhängige Regelung ist mit AUX-Pegelregler möglich.	LOW 2 MID HI

• FRONT: 2 Wege+REAR: 4 Wege

LOW 2 OPERATION FRONT ─ ─ REAR F+R LOW 1 OPERATION F+R ─ ─ AUX REAR

FRONT
REAR

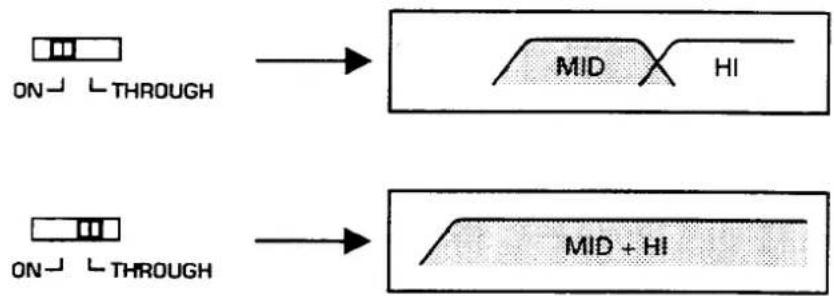

■ Ein-/Durchführung-Umschaltung (ON/THROUGH) des Mittenausgangs (MID)

Der ON/THROUGH-Schalter ermöglicht die Verwendung des Gerätes mit einem Lautsprechersystem, das Lautsprecher für jeden Tonbereich aufweist, und mit einem Lautsprechersystem mit Vollbereich-Lautsprechern.

Bei Einstellung dieses Schalters auf "ON" werden die hohen Frequenzen des MID-Ausgangs abgeschnitten, so daß der Höhenbereich und der Mittenbereich getrennt werden. In der Position "THROUGH" werden die hohen Frequenzen im MID-Ausgang nicht abgeschnitten, so daß der Mittenbereich-Ausgang den Vollbereich-Lautsprechern zugeführt werden kann.

■ Phasenumschaltung

Durch Einstellung der Phasen des vorderen MID- und hinteren MID-Ausgangs als Bezugsphase (0°) können die Phasen des vorderen HIGH-Ausgangs, hinteren HIGH-Ausgangs, LOW 2-Ausgangs und LOW 1-Ausgangs um 180° umgeschaltet werden. Diese Funktion ermöglicht die Einstellung eines übergangslosen Gesamtklangs entsprechend den Kombinationen und Einbaupositionen der Lautsprecher.

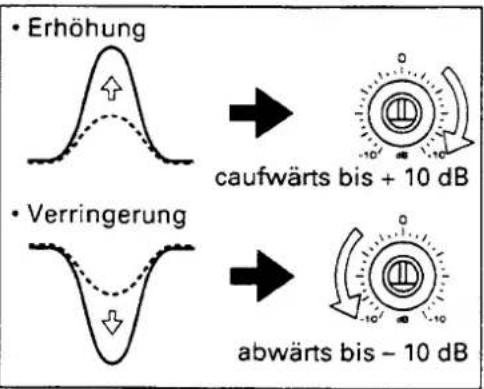

■ Parametrischer Equalizer

Der parametrische Equalizer regelt den Pegel der LOW 1-oder LOW 2-Ausgangsfrequenz, die im Bereich von 30 bis 300 Hz eingestellt werden kann. Diese Funktion gestattet die Dämpfung einer Frequenz, die im jeweiligen Fahrzeug zu stark reflektiert wird, oder die Anhebung einer Frequenz, die nicht ausreichend reproduziert wird.

BEDIENELEMENTE, ANSCHLÜSSE UND ANZEIGEN

BEDIENFELD

28 27 26 25 24 23 22 21 20 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ KENWOOD KENWOOD ELECTRIC CONNECTOR NETWORK 90-000 ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH LEVEL HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Level HIGH HIGH Levels 1-2-3-4-5-6-7-8-9-10-11-12-13-14-15-16-17-18-19

EINSTELLSCHALTER (OPERATION SWITCHES)

⑤ Tiefen-2-Einstellschalter (LOW 2 OPERATION SWITCH)
⑧ Tiefen-1-Einstellschalter (LOW 1 OPERATION SWITCH)

EIN-/DURCHFÜHRUNGSSCHALTER (ON/THROUGH SWITCHES)

⑳ Vorne-Mitten-Ein-/Durchführungsschalter (FRONT MID ON/THROUGH SWITCH)
① Hinten-Mitten-Ein-/Durchführungsschalter (REAR MID ON/THROUGH SWITCH)

ÜBERGANGSFREQUENZREGLER

②3 Vorne-Höhen-Tiefenabschneidung-Frequenzregler (FRONT HIGH)
②6 Vorne-Mitten-Höhenabschneidung-Frequenzregler (FRONT MID)
⑳ Vorne-Mitten-Tiefenabschneidung-Frequenzregler (FRONT MID)
② Hinten-Höhen-Tiefenabschneidung-Frequenzregler (REAR HIGH)
③ Hinten-Mitten-Höhenabschneidung-Frequenzregler (REAR MID)
② Hinten-Mitten-Tiefenabschneidung-Frequenzregler (REAR MID)
⑪ Tiefen-2-Höhenabschneidung-Frequenzregler (LOW 2)
④ Tiefen-2-Tiefenabschneidung-Frequenzregler (LOW 2)

⑩ Tiefen-1-Höhenabschneidung-Frequenzregler (LOW 1)

AUSGANGSPEGELREGLER

⑳ Vorne-Höhen-Ausgangspegelregler (FRONT HIGH)
⑳ Vorne-Mitten-Ausgangspegelregler (FRONT MID)
⑱ Hinten-Höhen-Ausgangspegelregler (REAR HIGH)
⑲ Hinten-Mitten-Ausgangspegelregler (REAR MID)
⑰ Tiefen-2-Ausgangspegelregler (LOW 2)
⑫ Tiefen-1-Ausgangspegelregler (LOW 1)

PHASENSCHALTER

②1 Vorne-Höhen-Phasenschalter (FRONT HIGH)
⑲ Hinten-Höhen-Phasenschalter (REAR HIGH)
⑯ Tiefen-2-Phasenschalter (LOW 2)
⑬ Tiefen-1-Phasenschalter (LOW 1)

MONO/STEREO-SCHALTER (MONO/STEREO)

⑥ Tiefen-2-Mono/Stereo-Schalter (LOW 2 MONO/STEREO)
⑨ Tiefen-1-Mono/Stereo-Schalter (LOW 1 MONO/STEREO)

PARAMETRISCHER EQUALIZER (PARAMETRIC)

⑭ Tiefen-1-/Tiefen-2-Schalter (LOW 1/LOW 2)
⑦ Frequenzregler
⑮ Ausgangspegelregler

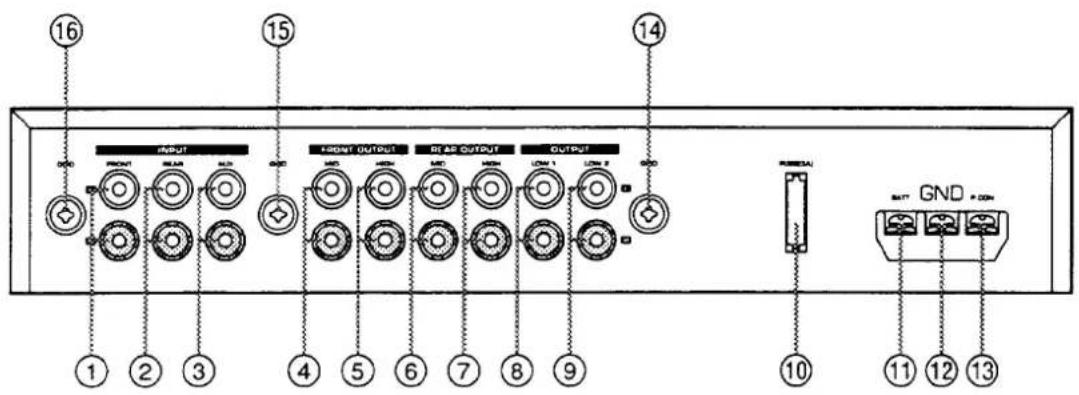

■ ANSCHLUßBEREICH

16 15 14 INPUT FRONT BEAR ALD NEXT OUTPUT BEAR OUTPUT OUTPUT 1 2 3 4 5 6 7 8 9 10 GND 11 12 13

EINGANGSBUCHSEN

① Vorne-Eingangsbuchsen (FRONT)
② Hinten-Eingangsbuchsen (REAR)
③ Zusatz-Eingangsbuchsen (AUX)

AUSGANGSBUCHSEN

④ Vorne-Mitten-Ausgangsbuchsen (FRONT MID)
⑤ Vorne-Höhen-Ausgangsbuchsen (FRONT HIGH)
⑥ Hinten-Mitten-Ausgangsbuchsen (REAR MID)
⑦ Hinten-Höhen-Ausgangsbuchsen (REAR HIGH)
⑧ Tiefen-1-Ausgangsbuchsen (LOW 1)
⑨ Tiefen-2-Ausgangsbuchsen (LOW 2)

⑩ Spannungssicherung
⑪ Spannungsversorgungsklemme
⑫ Masseklemme
⑬ Spannungsregelungsklemme
⑭⑮⑯ Masseklemmen für Cinchsteckerkabel

NR.	Teilebezeichnung	Ansicht	Anzahl
1	Metall betestigung		2
2	Acryltafel		1
3	Flachkopfschraaben (M3 × 5)		4
4	Flachkopfschraaben (M4 × 8)		4
5	Blechschraube (φ4 × 14)		4
6	Muffe		4
7	Zierschraube		4

1. Vor dem Anschluß und der Verkabelung den Minuspol (−) der Batterie abtrennen, um einen Kurzschluß zu vermeiden.
2. Die Eingangs- und Ausgangskabel des Systems anschließen. (S. 46)
3. Das Spannungsversorgungs-Steuerkabel anschließen. (S. 46)
4. Den Erdungsdraht an der Fahrzeugkarosserie (Masse) anschließen. (S. 46)
5. Das Spannungsversorgungskabel anschließen. (S. 46)
6. Die Einheit im Fahrzeug installieren. (S. 48)
7. Die Minusklemme (-) der abgetrennten Batterie wieder anschließen.

▲ACHTUNG

• Ein Kurzschluß kann die Ursache der durchgebrannten Sicherung sein. Ein Kurzschluß ist ein ernstzunehmendes Problem, das zu einem Feuer führen kann. Überprüfen Sie bei einem Kurzschluß die Verdrahtung und reparieren sie ggf. Danach (oder wenn kein Kurzschluß gefunden wurde) die durchgebrannte Sicherung gegen eine neue des gleichen Werts ersetzen (siehe Angaben auf dem Apparat).
• Stellen Sie sicher, daß lose Kabel und Steckverbinder keinen Kontakt mit dem Chassis des Fahrzeugs (Masse) haben, um Störgeräusche und das Eindringen von Kriechströmen in das Gerät, die zu Fehlfunktionen und Schäden führen können, zu vermeiden. Aus dem gleichen Grund sollten die Schutzkappen auch auf den Steckverbindern verbleiben, die nicht verwendet werden.

• Wenn die Spannungsversorgung dieses Gerätes eingeschaltet wird, während mehrere Endstufen an dieses Gerät angeschlossen sind, kommt es manchmal vor, daß die Endstufen nicht eingeschaltet werden können, weil ihre Schutzfunktionen durch den hohen Strom (Stromstoß), der in diesem Moment fließt, aktiviert werden. In einem solchen Fall die Anschlüsse unter Berücksichtigung der folgenden Punkte verändern:

• Das Spannungskabel des Verstärkers direkt an die Plusklemme ⊕ der Batterie anschließen.

• Das Massekabel des Verstärkers fest an ein Metallchassis des Fahrzeugs anschließen, das elektrisch mit der Minusklemme ⊖ der Batterie verbunden ist.
  • Die Batterie gegen eine Batterie höherer Kapazität austauschen.

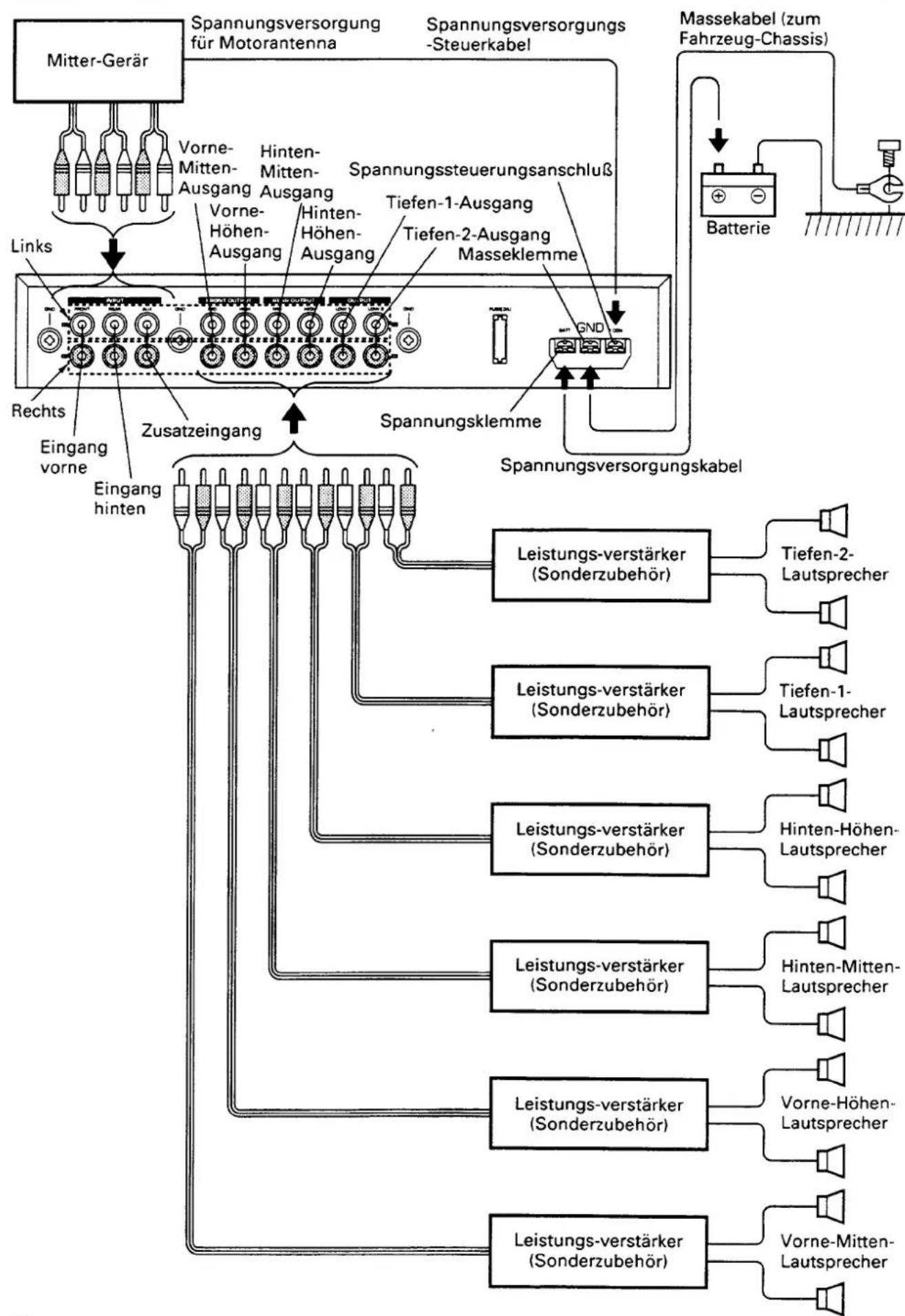

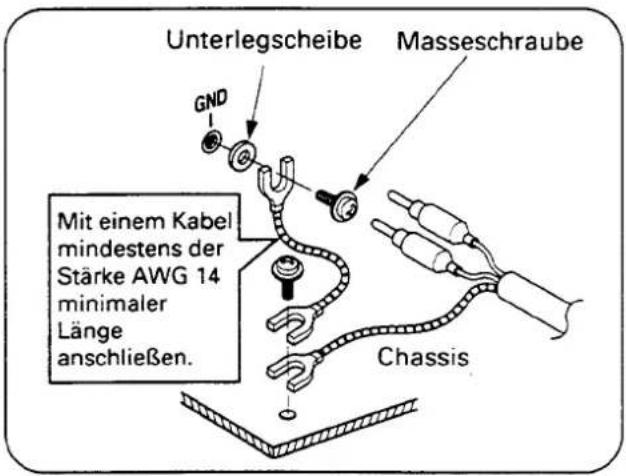

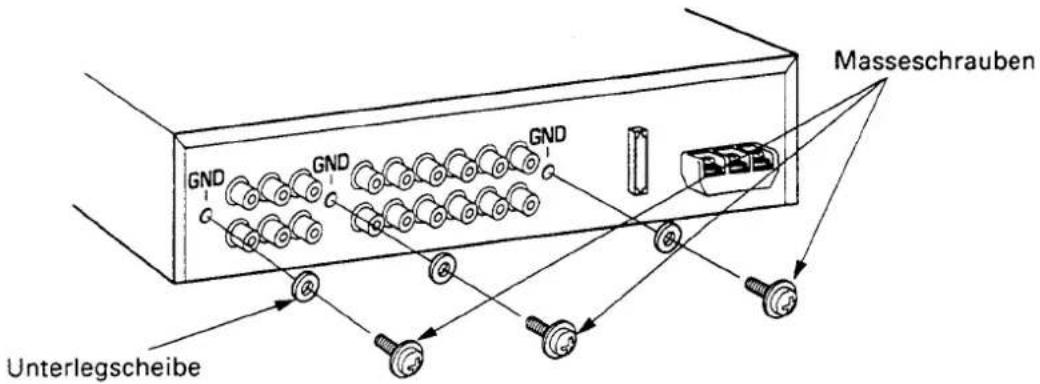

■ Verwendung der Masseschrauben

GND GND GND Masseschrauben Unterlegscheibe

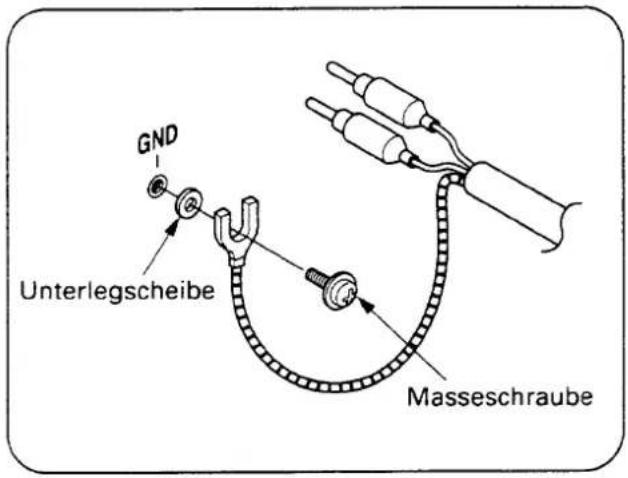

● Anwendungsbeispiel 1

GND Unterlegscheibe Masseschraube

● Anwendungsbeispiel 2

Unterlegscheibe Masseschraube GND Mit einem Kabel mindestens der Stärke AWG 14 minimaler Länge anschließen. Chassis

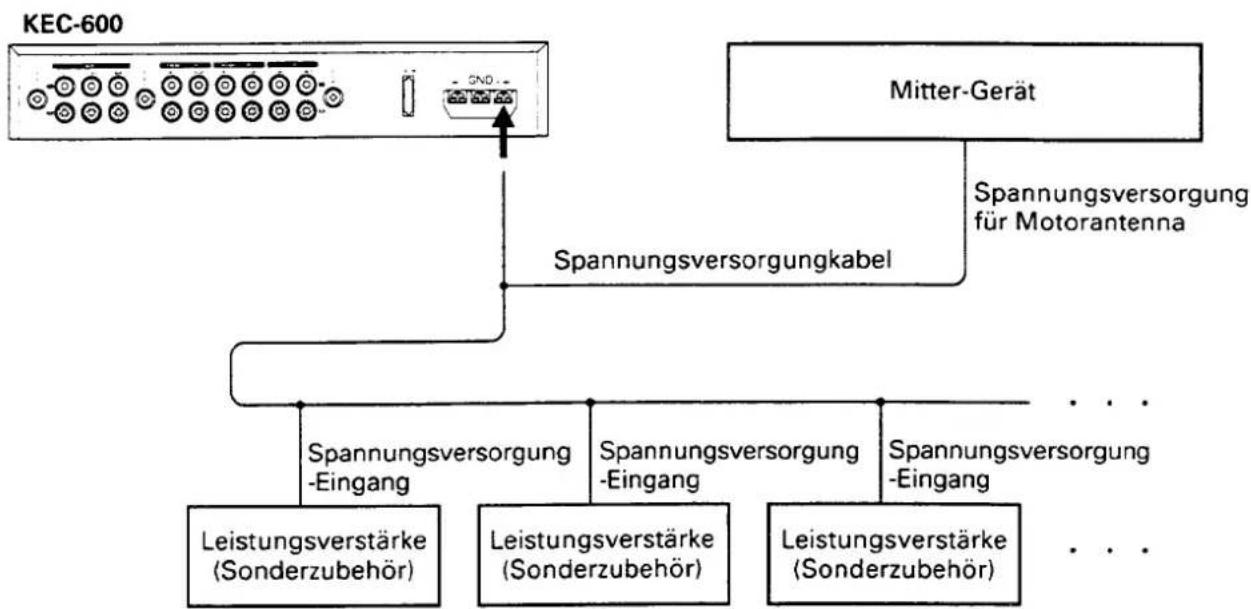

■ Anschlußmethode für Leistungsverstärker-Steuerung

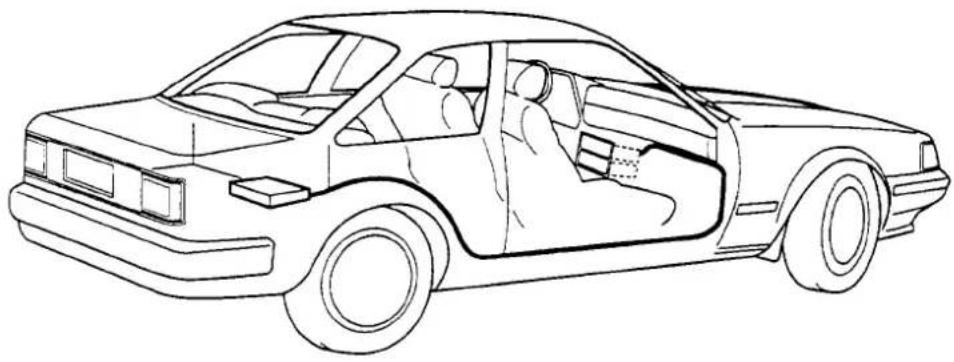

● Beispiel einer Einbauposition im Kofferraum.

● Die Verängerungskabel (Sonderzubehör) verwender.

	0,5 m	1 m	2 m	4 m	5 m	6 m
RCA	CA-2SL	CA-12SL	CA-22SL	—	CA-52SL	—
RCA (φ8 mm)	CA-3W	CA-13W	CA-23W	CA-43W	—	CA-63W
RCA (φ12 mm)	CA-5W	CA-15W	CA-25W	CA-45W	—	CA-65W

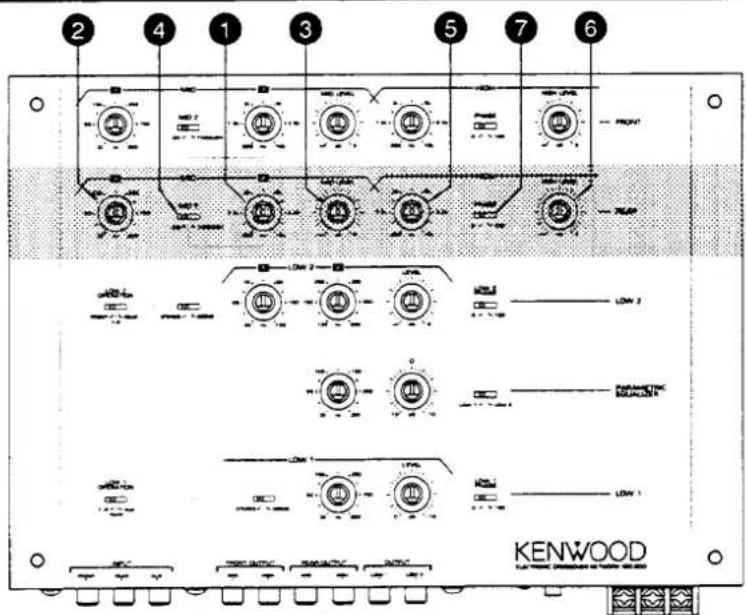

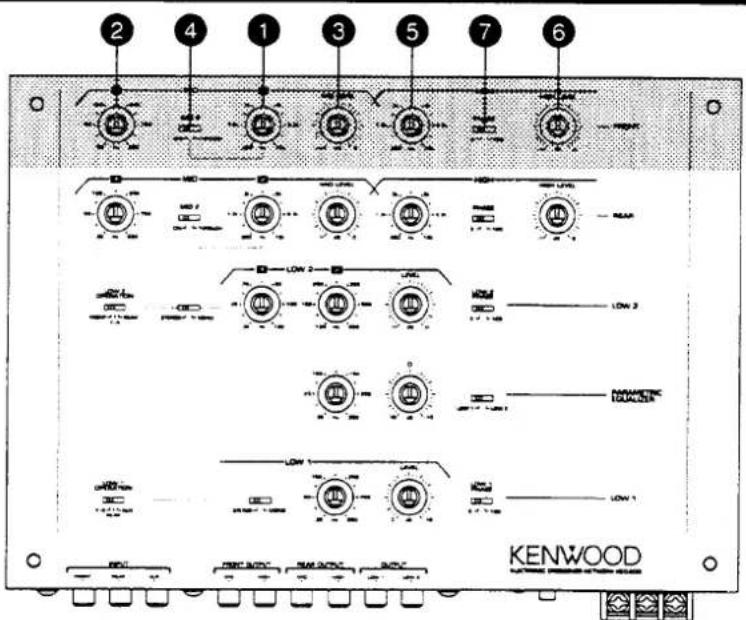

FRONT-AUSGANGSEINSTELLUNGEN

2 4 1 3 5 7 6 KENWOOD

■ Mittenfrequenzen-Einstellungen

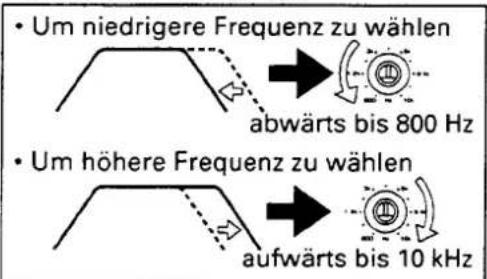

① VORNE-MITTEN- HÖHENABSCHNEIDUNG- FREQUENZREGLER (FRONT MID)

Dient zur Einstellung der Höhenabschneidungsfrequenz des FRONT MID-Ausgangs.

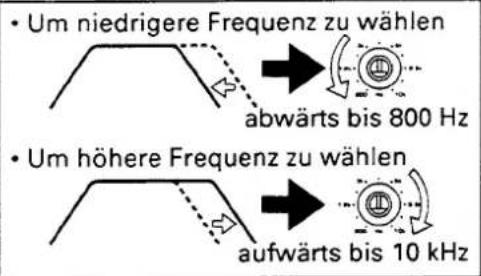

• Um niedrigere Frequenz zu wählen abwärts bis 800 Hz • Um höhere Frequenz zu wählen aufwärts bis 10 kHz

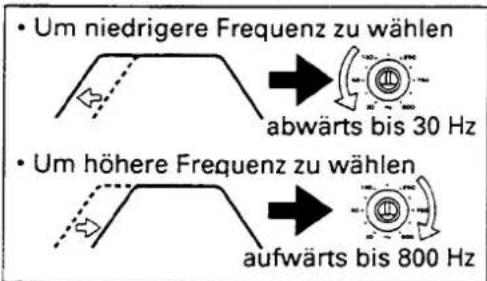

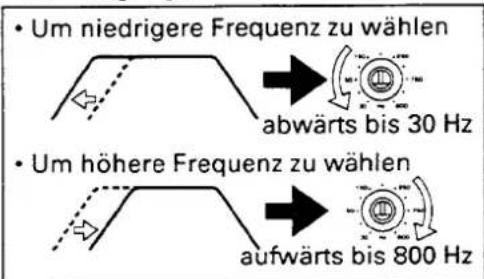

② VORNE-MITTEN-TIEFENABSCHNEIDUNG-FREQUENZREGLER (FRONT MID)

Dient zur Einstellung der Tiefenabschneidungsfrequenz des FRONT MID-Ausgangs.

• Um niedrigere Frequenz zu wählen abwärts bis 30 Hz • Um höhere Frequenz zu wählen aufwärts bis 800 Hz

③ VORNE-MITTEN- AUSGANGSPEGELREGLER (FRONT MID)

Dient zur Einstellung des Ausgangspegels des FRONT MID-Ausgangs.

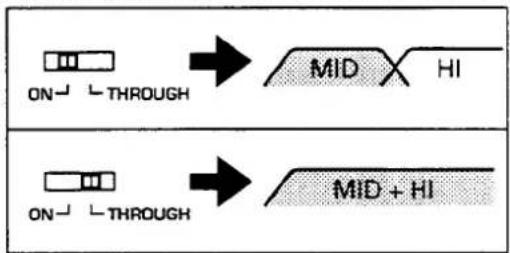

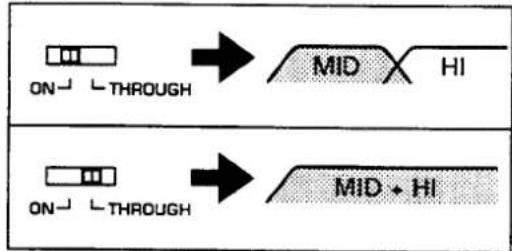

4 VORNE-MITTEN-EIN-/DURCHFÜHRUNGSSCHALTER (FRONT MID ON/THROUGH) Dient zum Umschalten des FRONT MID-Ausgangs zwischen ON und THROUGH.

■ Höhenfrequenz-Einstellungen

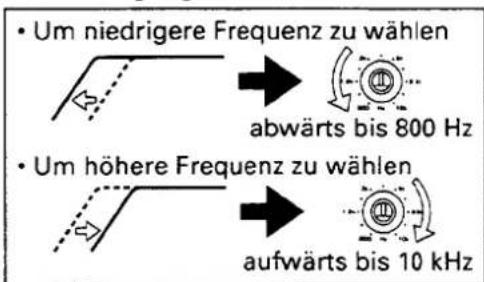

⑤ VORNE-HÖHEN- TIEFENABSCHNEIDUNG- FREQUENZREGLER (FRONT HIGH)

Dient zur Einstellung der Tiefenabschneidungsfrequenz des FRONT HIGH-Ausgangs.

• Um niedrigere Frequenz zu wählen abwärts bis 800 Hz • Um höhere Frequenz zu wählen aufwärts bis 10 kHz

⑥ VORNE-HÖHEN- AUSGANGSPEGELREGLER (FRONT HIGH)

Dient zur Einstellung des Ausgangspegels des FRONT HIGH-Ausgangs.

⑦ VORNE-HÖHEN-PHASENSCHALTER (FRONT HIGH)

Dient zum Umschalten der Phase des FRONT HIGH-Ausgangs um 180°.

2 4 1 3 5 7 6 KENWOOD

■ Mittenfrequenzen-Einstellungen

① HINTEN-MITTEN- HÖHENABSCHNEIDUNG- FREQUENZREGLER (REAR MID)

Dient zur Einstellung der Höhenabschneidungsfrequenz des REAR MID-Ausgangs.

• Um niedrigere Frequenz zu wählen abwärts bis 800 Hz • Um höhere Frequenz zu wählen aufwärts bis 10 kHz

② HINTEN-MITTEN-TIEFENABSCHNEIDUNG-FREQUENZREGLER (REAR MID)

Dient zur Einstellung der Tiefenabschneidungsfrequenz des REAR MID-Ausgangs.

• Um niedrigere Frequenz zu wählen abwärts bis 30 Hz • Um höhere Frequenz zu wählen aufwärts bis 800 Hz

③ HINTEN-MITTEN- AUSGANGSPEGELREGLER (REAR MID)

Dient zur Einstellung des Ausgangspegels des REAR MID-Ausgangs.

4 HINTEN-MITTEN-EIN-/DURCHFÜHRUNGSSCHALTER (REAR MID ON/THROUGH)

Dient zum Umschalten des REAR MID-Ausgangs zwischen ON und THROUGH.

■ Höhenfrequenz-Einstellungen

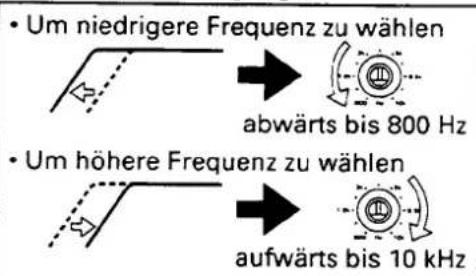

⑤ HINTEN-HOHEN- TIEFENABSCHNEIDUNG- FREQUENZREGLER (REAR HIGH)

Dient zur Einstellung der Tiefenabschneidungsfrequenz des REAR HIGH-Ausgangs.

• Um niedrigere Frequenz zu wählen abwärts bis 800 Hz • Um höhere Frequenz zu wählen aufwärts bis 10 kHz

6 HINTEN-HÖHEN- AUSGANGSPEGELREGLER (REAR HIGH)

Dient zur Einstellung des Ausgangspegels des REAR HIGH-Ausgangs.

⑦ HINTEN-HÖHEN-PHASENSCHALTER (REAR HIGH)

Dient zum Umschalten der Phase des

1 6 3 2 4 5 KENWOOD

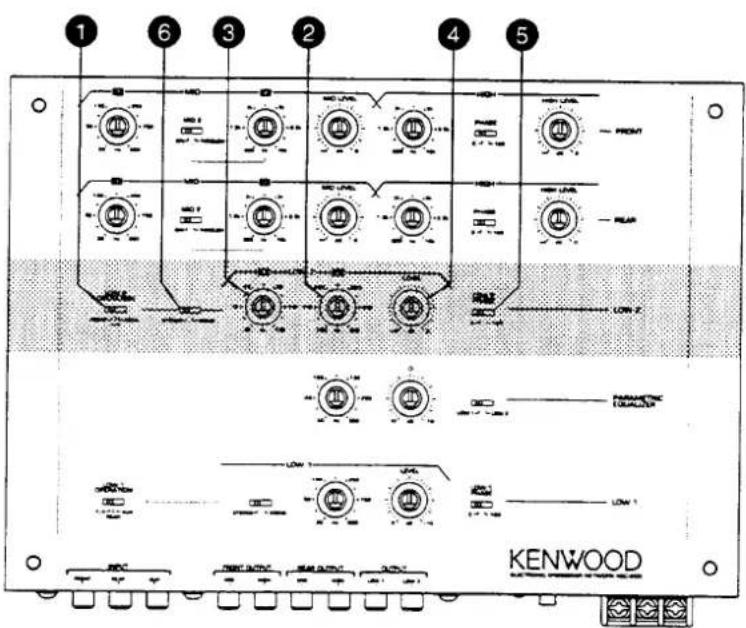

TIEFEN-2-EINSTELLSCHALTER (LOW 2 OPERATION)

Dient zum Umschaiten des

Ausgangsmodus des LOW 2-Ausgangs.

3 Modi, FRONT, REAR und F+R (ohne

Überblendung), stehen zur Verfügung.

② TIEFEN-2-HÖHENABSCHNEIDUNG-FREQUENZREGLER (LOW 2)

Dient zur Einstellung der Höhenabschneidungsfrequenz des LOW 2-Ausgangs.

• Um niedrigere Frequenz zu wählen abwärts bis 120 Hz • Um höhere Frequenz zu wählen aufwärts bis 800 Hz

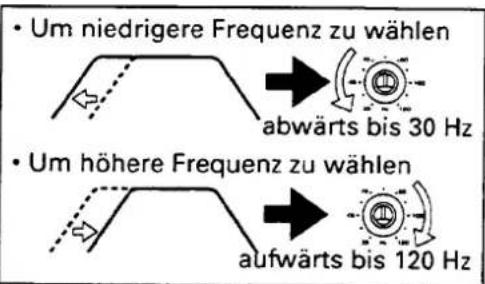

③ TIEFEN-2-TIEFENABSCHNEIDUNG-FREQUENZREGLER (LOW 2)

Dient zur Einstellung der Tiefenabschneidungsfrequenz des LOW 2-Ausgangs.

• Um niedrigere Frequenz zu wählen abwärts bis 30 Hz • Um höhere Frequenz zu wählen aufwärts bis 120 Hz

④ TIEFEN-2-AUSGANGSPEGELREGLER (LOW 2)

Dient zur Einstellung des

Ausgangspegels des LOW 2-Ausgangs.

⑤ TIEFEN-2-PHASENSCHALTER (LOW 2)

Dient zum Umschalten der Phase des LOW 2-Ausgangs um 180°.

⑥ TIEFEN-2-MONO-/STEREO-SCHALTER (LOW 2 MONO/STEREO)

Dient zum Umschalten des LOW 2-Ausgangs zwischen Mono und Stereo. Die Abschneidecharakteristik beträgt 18 dB/Okt. bei MONO und 12 dB/Okt. bei STEREO.

① TIEFEN-1-EINSTELLSCHALTER (LOW 1 OPERATION)

Dient zum Umschalten des Ausgangsmodus des LOW 1-Ausgangs. 3 Modi, REAR, F+R (ohne Überblendung) und AUX, stehen zur Verfügung.

② TIEFEN-1-HÖHENABSCHNEIDUNG-FREQUENZREGLER (LOW 1)

Dient zur Einstellung der Höhenabschneidungsfrequenz des LOW 1-Ausgangs.

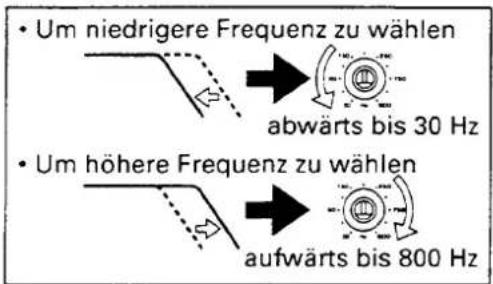

• Um niedrigere Frequenz zu wählen abwärts bis 30 Hz • Um höhere Frequenz zu wählen aufwärts bis 800 Hz

③ TIEFEN-1-AUSGANGSPEGELREGLER (LOW 1)

Dient zur Einstellung des Ausgangspegels des LOW 1-Ausgangs.

4 TIEFEN-1-PHASENSCHALTER (LOW 1) Dient zum Umschalten der Phase des LOW 1-Ausgangs um 180°.

⑤ TIEFEN-1-MONO-/STEREO-SCHALTER (LOW 1 MONO/STEREO)

Dient zum Umschalten des LOW 1-Ausgangs zwischen Mono und Stereo. Die Abschneidecharakteristik beträgt 18 dB/Okt. bei MONO und 12 dB/Okt. bei STEREO.

EINSTELLUNG FÜR DEN PARAMETRISCHEN EQUALIZER

KENWOOD 1 2 3 1

① TIEFEN-1-/TIEFEN-2-SCHALTER (LOW 1/LOW 2)

Dient zum Umschalten des Tiefenfrequenz-Ausgangs, der mit dem parametrischen Equalizer eingestellt werden soll (LOW 2 oder LOW 1).

② FREQUENZREGLER

Dient zur Wahl der Frequenz, die mit dem parametrischen Equalizer angehoben oder gedämpft werden soll.

- Um niedrigere Frequenz zu wählen

abwärts bis 30 Hz

• Um höhere Frequenz zu wählen

aufwärts bis 300 Hz

③ AUSGANGSPEGELREGLER

Dient zur Einstellung des Ausgangspegels der mit dem Frequenzregler gewählten Frequenz.

• Erhöhung • Verringerung caufwärts bis + 10 dB abwärts bis - 10 dB

Technische Änderungen vorbehalten.

Frequenzweiche

REAR			MID		HIGH
			Tiefenabschneidung	Höhenabschneidung	Tiefenabschneidung
	Übergangsfrequenz (Veränderlich)		30 Hz ~ 800 Hz	800 Hz ~ 10 kHz	800 Hz ~ 10 kHz
	Flanke	Stereo	12 dB/Oktave	12 dB/Oktave	12 dB/Oktave
		Mono	—	—	—
	Pegel		-∞ ~ 0 dB		-∞ ~ 0 dB
	Phase		—		0/180°
	Stereo/Mono		Stereo		Stereo
FRONT			MID		HIGH
			Tiefenabschneidung	Höhenabschneidung	Tiefenabschneidung
	Übergangsfrequenz (Veränderlich)		30 Hz ~ 800 Hz	800 Hz ~ 10 kHz	800 Hz ~ 10 kHz
	Flanke	Stereo	12 dB/OKtave	12 dB/OKtave	12 dB/OKtave
		Mono	—	—	—
	Pegel		-∞ ~ 0 dB		-∞ ~ 0 dB
	Phase		—		0/180°
	Stereo/Mono		Stereo		Stereo
LOW			LOW 2		LOW 1
			Tiefenabschneidung	Höhenabschneidung	Höhenabschneidung
	Übergangsfrequenz (Veränderlich)		30 Hz ~ 120 Hz	120 Hz ~ 800 Hz	30 Hz ~ 800 Hz
	Flanke	Stereo	12 dB/OKtave	12 dB/OKtave	12 dB/OKtave
		Mono	12 dB/OKtave	18 dB/OKtave	18 dB/OKtave
	Pegel		-∞ ~ 0 dB		0 ~ +10 dB
	Phase		0/180°		0/180°
	Stereo/Mono		Stereo/Mono		Stereo/Mono

Audio Teil

Eingangsimpedanz	10 kΩ
Ausgangsimpedanz	600 Ω
Störspannungsbstand	100 dB
Klirrgrad	0,01 %
Frequenzgang	20 Hz ~ 100 kHz (-3 dB)
Frequenz des parametrischen Equalizers	30 Hz ~ 300 Hz (Veränderlich)
Bereich des parametrischen Equalizers	-10 ~ +10 dB

Allgemein

Betriebsspannung	14,4 V (11~16V)
Leistungsaufnahme (MAX)	0,3 A
Abmessungen (B×H×T)	280×50×200 mm
Gewicht	1,8 kg

KENWOOD
