U.S.S Yorktown CV-5 - Maquette Revell - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts U.S.S Yorktown CV-5 Revell als PDF.
| Produkttyp | Plastikmodellbausatz |
| Marke | Revell |
| Modell | U.S.S. Yorktown CV-5 |
| Maßstab | 1:600 |
| Länge | ca. 40 cm |
| Anzahl Teile | ca. 350 |
| Schwierigkeitsgrad | 4 (Fortgeschritten) |
| Empfohlenes Alter | ab 14 Jahren |
| Material | Kunststoff |
| Farbe | Unlackiert (grau) |
| Hersteller | Revell GmbH |
| Produktkategorie | Schiffsmodellbau |
| Bauzeit | ca. 8-12 Stunden |
| Kleber und Farben | Nicht enthalten |
| Dekorbogen | Enthalten |
| Entsorgung | Kunststoffabfall |
| Garantie | 2 Jahre |
| Wartung | Keine besondere Wartung notwendig; Staub mit trockenem Tuch entfernen |
| Sicherheit | Enthält Kleinteile; Erstickungsgefahr; nicht für Kinder unter 3 Jahren |
| Ersatzteile | Über den Hersteller erhältlich |
| Reparaturfähigkeit | Nicht reparierbar, nur Neubau |
Häufig gestellte Fragen - U.S.S Yorktown CV-5 Revell
Benutzerfragen zu U.S.S Yorktown CV-5 Revell
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Maquette kostenlos im PDF-Format! Finden Sie Ihr Handbuch U.S.S Yorktown CV-5 - Revell und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. U.S.S Yorktown CV-5 von der Marke Revell.
BEDIENUNGSANLEITUNG U.S.S Yorktown CV-5 Revell
Die drei Schiffe der Yorktown-Klasse waren die berühmtesten amerikanischen Flugzeugträger des zweiten Weltkrieges. Die U.S.S. Yorktown, auch „Fighting Lady“ genannt, wurde am 30.09.1937 in Dienst gestellt und operierte anschließend im Atlantik. Nach dem Angriff auf Pearl Harbor verlegte die U.S.S. Yorktown noch Ende 1941 in den Pazifik. Sie wirkte entscheidend an der Schlacht um Midway mit, bis Sie von japanischen Bombern stark beschädigt und zwei Tage später, am 06. 06. 1942, von einem U-Boot torpediert wurde. Die U.S.S. Yorktown sank einen Tag später.
Vor dem Zusammensetzen gut durchlesen!
D: Aktung: Jedes Teil ist numeriert (1). Reihenfolge der Montageschritte beachten. Benätigte Werkzeuge: Messer und Folle zum Entformen und Entgraten der Teile (2) Gummühland, Klebeband und Wüscheklammern zum Zusammenhalten der goldebten Einzelteile (3). Pflustikteile in einer milden Waschmitteläusung reinigen und an der Loft trocknen, damit der Farbanstrich und die Abziehbäder besser hatten. Vor dem Ankleiben prüfen ob Teile passen, Klebstoff sparsam auftragen Chrom und Farbe an den Klebelflächen entfernen. Kleine Teile anstreichen, bevor sie vom Rahmen entfernt werden (4) (5). Farben gut durchtrocknen lassen, erst dann den Zusammenbau fortsetzen. Jedes Abziehbildmotiv einzeln ausschneiden und ca. 20 Sekunden in warmes Wasser teuchen. Das Motiv an der bezeichneten Stelle vom Papier abschieben und mit Löschnapier andrücken.
Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet werden.
Abziehbild in Wasser einweichen und anbringen
Zur Anbringung der Abziehbilder empfohlen

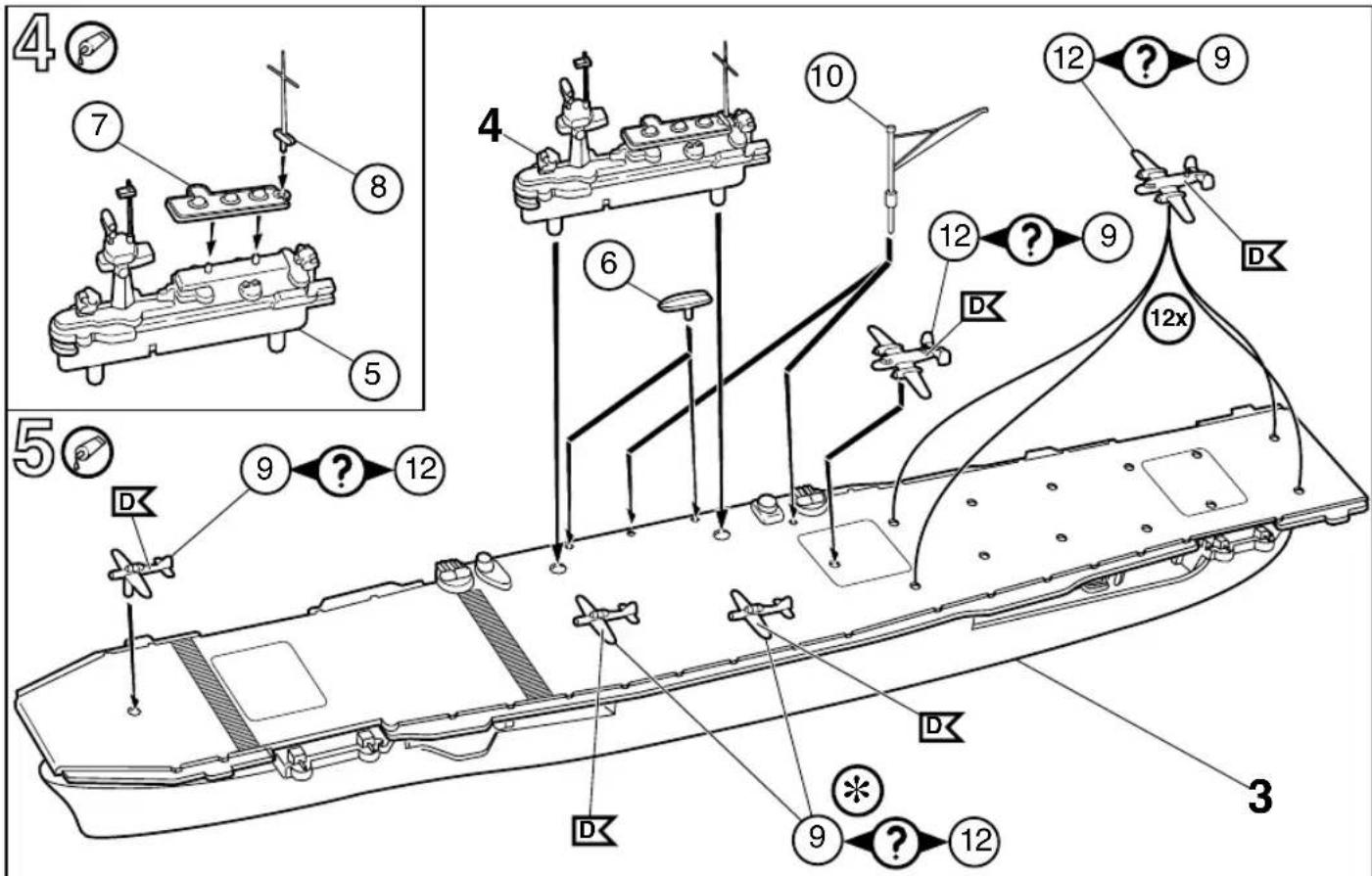

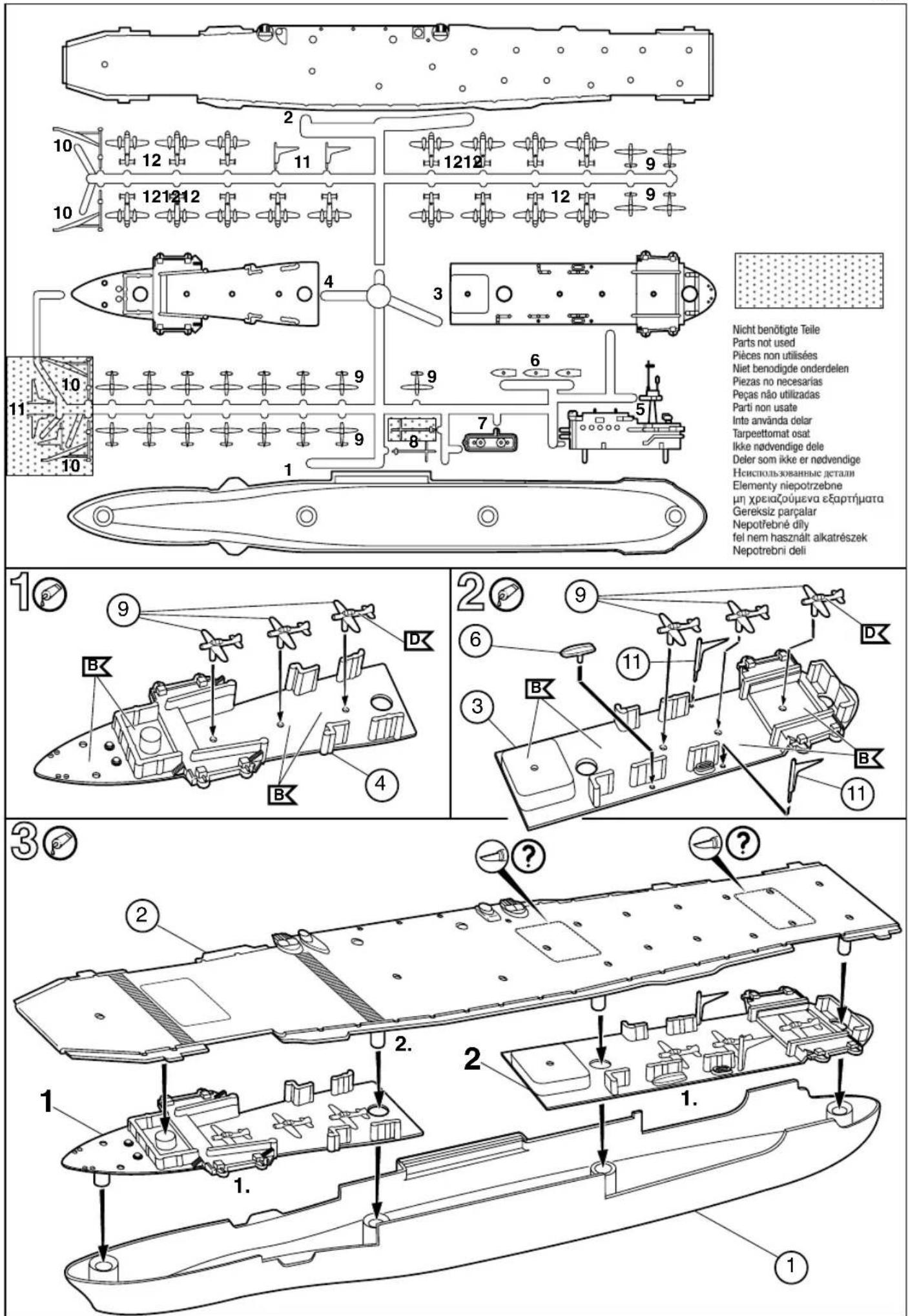

Zusammenbau-Reihenfolge
Abbildung zusammengesetzter Teile
Mit einem Messer abtrennen
Detach with knife
Détacher au couteau
Anzahl der Arbeitsgänge
D: Beiliegenden Sicherheitstext beachten und nachschlagebereit halten.
Dieser Bausatz wurde in mehrfachen Qualitäts- und Gewichtskontrollen auf Vollständigkeit überprüft. Reklamationen können nur bearbeitet werden, wenn die Bauenleitung, das aus der Kartonage herausgeschnittene EAN-Strichcode-Feld und der Kassenbon eingeschickt werden. Bitte haben Sie Verständnis dafür, dass wir nur Gewährleistung bei aktuellen Artikeln übernehmen können, die im Zeitraum der letzten 24 Monate erworben worden sind. Unfrei eingesandte Reklamationssendungen werden von uns nicht angenommen!
„Einzelteile für Umbauten können gegen Vorkasse erworben werden“. Unsere Adresse: Revell GmbH & Co. KG, Abteilung X, Henschelstr. 20-30, 32257 Bünde. Dieser Direktservice gilt für die Länder: Deutschland, Benelux, Österreich, Frankreich, Großbritannien. Reklamationen aus den übrigen Ländern werden über die jeweiligen Distributeure abgewickelt. Bitte kontakten Sie Ihren Händler.
Benötigte Farben / Used Colors
| Benodigte FarbenRequired colours | Pointures nécessairesBenodigde kleuen | Pinturas necessariasTintas necessairas | Colori necessariAnvända farger | Tanvitkaval värilDu tanger folgende targer | Nodvendige fargerНесобходимые краски | Potrzebne koloryАпактоймена хрώματα | Gerekli renklerPotrebné barvy | Szükséges szinek.Potrebne barve |
| ABCD | ||||||||
| schwarz, matt 8black, mattmir, matzwart, matnogro, malobproto, tosonero, opacssvart, mattmusta, himmeåsorl, matsorl, matчерный, матоныйczarny, matowyguópo, μοτsiyah, matčerná, matnáfekete, mattčrna, mat | grau, matt 57grey, mattgris, matgris, matgris, matocinento, toscogrijo, opaciogrà, mattharma, himmeågrà, matgrà, mattcerniú, matvonyšzary, matowyукрі, matgrí, matšedá, matnászürke, mattsiva, mat | panzergrau, matt 78tank grey, mattgris blindé, matpantsergris, matplomso, matecirzeento millar, fosccolor canc armezú, opacocansagrà, mattpansaratlnharma, himmeăkancovognrà, matpansegrà, mattcerniú tank, matvonyšszary czolg., matowyукрі товкý, μοτpanzer grisi, matpancélové šeda, matrnápáncelszürke, mattoklopmo siva, mat | blaugrau, matt 79greyish blue, mattgris-ole, matblauwgris, matgris azulado, matechrezento azulado, fosccrighio blu, opacoblágrá, mattshirharmaa, himmeăblágrá, matbiágrá, mattcime-cepsch, marosunhsivy, matowyукріčoumlé, μοτmavi gri, matmodrošedá, matnákékesszürke, mattplavo siva, mat | |||||
