H.M.S. Prince of Wales - Maquette Revell - Kostenlose Bedienungsanleitung

Produkttyp	Maquetenschiff Bausatz
Marke	Revell
Modell	H.M.S. Prince of Wales
Maßstab	1:700
Länge	ca. 32,2 cm
Teileanzahl	über 200
Empfohlenes Alter	ab 10 Jahren
Schwierigkeitsgrad	Fortgeschritten
Benötigte Werkzeuge	Messer, Seitenschneider, Feile, Plastikkleber, Pinzette, Gummibänder, Klebeband, Wäscheklammern
Benötigte Farben	grau matt (57), steingrau matt (75), staubgrau matt (77), ocker matt (88) uvm.
Besondere Eigenschaften	Detaillierte Rumpf- und Aufbauteile, Abziehbilder mit Flaggen und Kennungen
Montage	Schritt-für-Schritt-Anleitung, zum Teil bemalte Teile
Sicherheitshinweise	Beiliegenden Sicherheitstext beachten; Klebstoff und Farben außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile	Einzelteile gegen Vorkasse bei Revell erhältlich (nur für bestimmte Länder)
Rechtliche Garantie	24 Monate, nur mit Original-Kassenbon und EAN-Code

Häufig gestellte Fragen - H.M.S. Prince of Wales Revell

Wie reinige ich die Plastikteile vor dem Lackieren?

Die Teile sollten in einer milden Waschlösung gereinigt und an der Luft getrocknet werden, damit Farbe und Abziehbilder besser haften.

Welche Klebstoffe werden empfohlen?

Verwenden Sie Plastikkleber für die Verbindung der Kunststoffteile und tragen Sie ihn sparsam auf. Für Fenster und klare Teile ist spezieller Transparentkleber geeignet.

Muss ich die Teile vor dem Zusammenbau lackieren?

Kleine Teile können vor dem Abtrennen vom Rahmen lackiert werden. Nach dem Kleben sollten Sie die Farbangaben in der Anleitung beachten und Schicht für Schicht vorgehen.

Wie bringe ich die Abziehbilder (Decals) richtig an?

Schneiden Sie jedes Motiv einzeln aus, tauchen Sie es ca. 20 Sekunden in warmes Wasser, schieben Sie es an die gewünschte Stelle und drücken Sie es mit Löschpapier an.

Welche Reihenfolge beim Zusammenbau sollte ich einhalten?

Folgen Sie der numerierten Schritt-für-Schritt-Anleitung. Beginnen Sie mit dem Rumpf, dann Aufbauten und zuletzt die Kleinteile & Bewaffnung.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Bewahren Sie den Kassenbon und den EAN-Strichcode auf. Reklamationen sind nur innerhalb von 24 Monaten nach Kauf für aktuelle Artikel möglich. Kontaktieren Sie Revell unter der angegebenen Adresse.

Kann ich Ersatzteile nachbestellen?

Ja, Einzelteile können gegen Vorkasse bei Revell bestellt werden. Dieser Service gilt für Deutschland, Benelux, Österreich, Frankreich und Großbritannien. Für andere Länder wenden Sie sich an den Händler.

Wie vermeide ich Klebereste auf sichtbaren Oberflächen?

Reiben Sie vor dem Kleben die Klebestellen leicht von Farbe und Chrom frei. Tragen Sie den Kleber nur auf die inneren Flächen auf und lassen Sie die Teile mit Gummibändern aushärten.

Welche Sicherheitshinweise sind zu beachten?

Lesen Sie den beiliegenden Sicherheitstext. Arbeiten Sie in einem gut belüfteten Raum, vermeiden Sie Hautkontakt mit Kleber und Farbe, und halten Sie das Modell von Kleinkindern fern.

Wie lange dauert die Trocknung der Farbe?

Lassen Sie jede Farbschicht gut durchtrocknen, bevor Sie den nächsten Schritt ausführen. Die Trockenzeit variiert je nach Farbe und Umgebung, rechnen Sie mit mehreren Stunden bis über Nacht.

BEDIENUNGSANLEITUNG H.M.S. Prince of Wales Revell

Die Prince of Wales hatte eine kampfreiche aber nur kurze Dienstzeit bei der Royal Navy. Sie war das zweite von fünf Schlachtschiffen der King George V-Klasse. Die Wasserverdrängung betrug 40.990 t vollbeladen bei einer Höchstgeschwindigkeit von 27,8 Knoten; Bewaffnung: zehn 356 mm Kanonen, sechzehn 133 mm Geschäftsze, 48 Geschäftsze 40 mm und zahlreiche 20 mm Waffen. Die Prince of Wales wurde im Februar 1939 vom Stapel gelassen und am 4. März 1940 fertiggestellt. Noch nicht voll operationsfähig wurde sie zusammen mit der Hood zur Jagd auf die Bismarck und die Prinz Eugen angesetzt. Nach dem Verlust der Hood am 24. Mai 1941 feuerte die bereits schwer angeschlagene Prince of Wales vor ihrem Abdrehen einige deckende Salven auf die Bismarck, wodurch diese teilweise manövrierunfähig wurde. Gegen Ende 1941 wurde sie nach Singapur beordert. In den Gewässern vor Malaysia wurde sie schließlich am 10. Dezember 1941 von starken japanischen Flugzeugverbänden angegriffen und versenkt.

Vor dem Zusammensetzen gut durchlesen!

D: Aktung: Jedes Teil ist numeriert (1). Reihenfolge der Montapeschritte beachten. Beutigte Werkzeuge: Messer und Teile zum Entfernen und Entgraten der Teile (2) Gummitband, Kleveband und Wüscheklammern zum Zusammenhalten der geklebten Einzelteile (3). Plastikteile in einer milden Waschnittelläusung reinigen und an der Luft trocknen, damit der Farbanstrich und die Abziehbilder besser loften. Vor dem Ankleben prüfen ob Teile passen, Klubstoff sparsam auftragen Chrom und Farbe an den Klibellischen entfernen. Kleine Teile anstreichen, bevor sie vom Rahmen entfernt werden (4) (5). Farben gut durchtrecknen lassen, erst denn den Zusammenbau fortsetzen. Jedes Abziehbildmotiv einzeln ausschneiden und ca. 20 Sekunden in warmes Wasser tauchen. Das Motiv an der bezeichneten Stelle vom Papier abschieben und mit Lüschpapier andrücken.

Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet werden.

Abziehbild in Wasser einweichen und anbringen Soak and apply decals

Zur Anbringung der Abziehbilder empfohlen

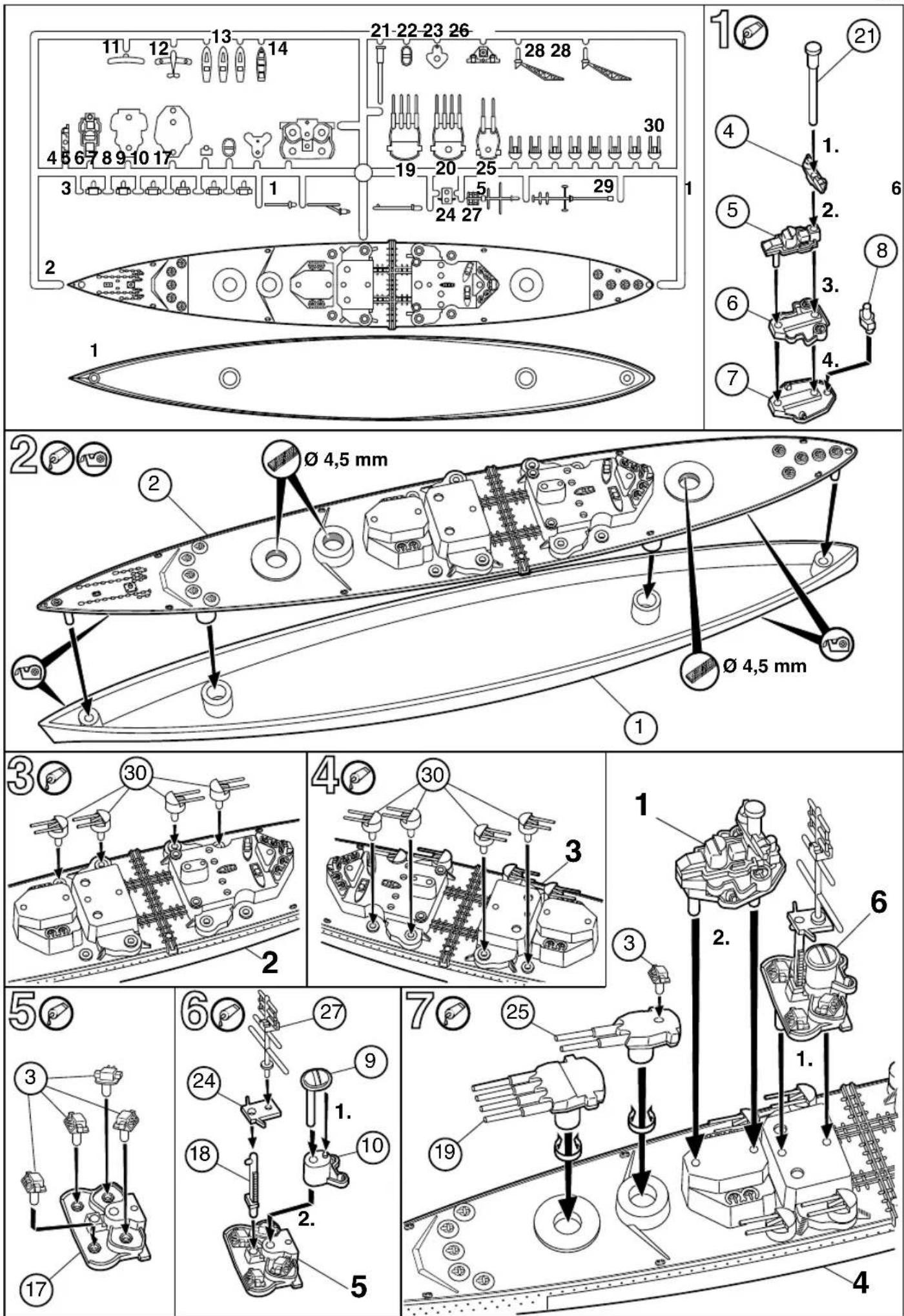

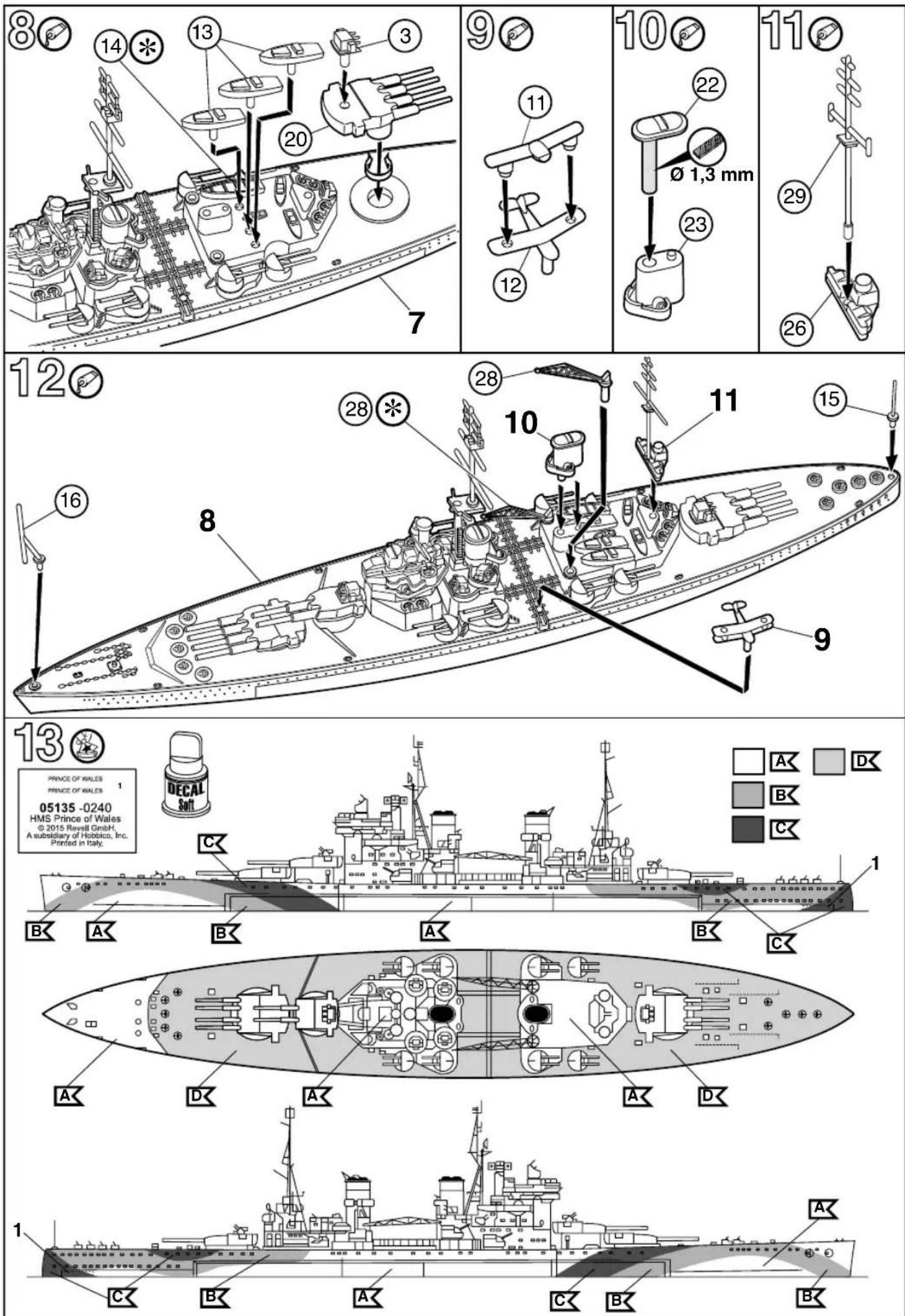

Zusammenbau-Reihenfolge

Abbildung zusammengesetzter Teile

D: Beiliegenden Sicherheitstext beachten und nachschlagebereit halten.

Dieser Bausatz wurde in mehrfachen Qualitäts- und Gewichtskontrollen auf Vollständigkeit überprüft. Reklamationen können nur bearbeitet werden, wenn die Bauenleitung, das aus der Kartongage herausgeschrittene EAN-Strichcode-Feld und der Kassenbon eingeschickt werden. Bitte haben Sie Verständnis dafür, dass wir nur Gewährleistung bei aktuellen Artikeln übernehmen können, die im Zeitraum der letzten 24 Monate erworben worden sind. Unfrei eingesandte Reklamationssendungen werden von uns nicht angenommen!

„Einzelteile für Umbauten können gegen Vorkasse erworben werden“. Unsere Adresse: Revell GmbH, Abteilung X, Henschelstr. 20-30, 32257 Bünde. Dieser Direktservice gilt für die Länder: Deutschland, Benelux, Österreich, Frankreich, Großbritannien. Reklamationen aus den übrigen Ländern werden über die jeweiligen Distributeure abgewickelt. Bitte kontakten Sie Ihren Händler.

Benötigte Farben / Used Colors

Benötigte: FarbenRequilec colours	Pintures necessairesBenedigide keuren	Pinturas necessariasTintas necessárias	Colori necessariAmvända farger	Tarivizavat vāritDu temper folgende farger	Nedverdige fargerНесвободимые краски	Potrzebne koloryAntaitoújeva хрóματα	Gerekli renklerPotřeöné barvy	Szüksèges szinek.Potreone barve
A	B	C	D
grau, matt 57grey, matgris, matgris, matgris, matechezento, toscogrigio, opcagrá, mattharmaa, himmeágrá, matrá, mattccrpuii, matovabialszary, matowyykpí, jotgri, matšeda, matnászürke, mattiva, mat	steingrau, matt 75stone grey, matgris pierr, matstengris, matgris pizorra, matecinzento pedra, toscogripic rocca, opecstrongá, matkivertharmaa, himmeástingrá, matstingrá, mattceprsál komeniastýk, matoveášiszary kamlen., matowyykpí nětrop, jottaş grisi, matkarmenné šeda, matnákószürke, mattkarnen siva, mat	staubgrau, matt 77dust grey, mattgris poussière, matstolgijs, matcenicielno, matecinzento de pó, foscogtigic sabbia, opecodamingrá, matplýomarmaa, himmeástovyrě, matstovyrě, mattceprsál mašinistání, kotovabílszary kurz, matowyykpípů po čkovýrč, jottoz grisi, matprachově šecá, matnáporszürke, mattprah siva, mat	ocker, matt 88ochre brown, mattocre, matcker, matocre, mateocre, foscoocra, opcocra, mattokra (xeltamulla), himmeáokker, matoker, mattoxpa, kotovabílochra, matowyúypo, jotkoyu kavunigj, matokrově žlutá, matnáokker, mattoker, mat

05135

05135
