Produkttyp	Maquette (Standmodell)
Modell	U-505 Type IX C
Marke	Revell
Maßstab	1:144
Länge	ca. 48 cm
Breite	ca. 6 cm
Höhe	ca. 10 cm
Gewicht	ca. 450 g
Material	Kunststoff (Polystyrol)
Anzahl der Teile	ca. 120
Schwierigkeitsgrad	Fortgeschritten (Level 4)
Altersempfehlung	Ab 10 Jahren
Bemalung erforderlich	Ja
Empfohlene Farben	Revell Aqua Color (z. B. 361, 374, 378)
Klebstoff empfohlen	Revell Contacta Professional
Werkzeuge	Seitenschneider, Feile, Pinzette
Verwendungszweck	Dekoration, Sammlung, Ausstellung
Pflege und Reinigung	Staub mit weichem Pinsel entfernen; nicht nass reinigen
Sicherheitshinweise	Nicht für Kinder unter 3 Jahren wegen Kleinteilen
Ersatzteile	Nicht einzeln erhältlich; bei Defekt Neukauf empfehlenswert
Reparierbarkeit	Eingeschränkt; Kleinteile mit Sekundenkleber reparierbar
Garantie	Keine Herstellergarantie auf Bausätze
Herkunftsland	Deutschland

Häufig gestellte Fragen - U-505 Type IX C Revell

Welcher Klebstoff wird für die Revell U-505 Maquette empfohlen?

Es wird empfohlen, Revell Contacta Professional oder einen anderen Kunststoffkleber für Polystyrol zu verwenden. Vermeiden Sie Sekundenkleber, da dieser die Teile beschädigen kann.

Welche Farben benötige ich für die Bemalung des U-505 Modells?

Die genauen Farbnummern finden Sie in der Bauanleitung. Typische Farben sind Revell Aqua Color Nr. 361 (Graulila), 374 (Dunkelgrau) und 378 (Schwarzgrau). Verwenden Sie am besten einen Airbrush für ein gleichmäßiges Ergebnis.

Wie viele Teile enthält der Bausatz U-505 von Revell?

Der Bausatz enthält ca. 120 Teile aus Kunststoff. Es sind keine vorlackierten Teile enthalten.

Für welches Alter ist die Revell U-505 Maquette geeignet?

Die Maquette ist für Jugendliche und Erwachsene ab 10 Jahren geeignet. Aufgrund vieler Kleinteile und scharfer Kanten ist sie nicht für Kinder unter 3 Jahren empfohlen.

Muss das Modell bemalt werden oder gibt es farbige Teile?

Die Teile sind nicht farbig vorspritzt. Eine vollständige Bemalung ist erforderlich, um das historische Erscheinungsbild zu erreichen. Die Bauanleitung enthält einen Farbplan.

Wie groß ist das fertige Modell der U-505?

Das Modell im Maßstab 1:144 hat eine Länge von ca. 48 cm, eine Breite von ca. 6 cm und eine Höhe von ca. 10 cm.

Ist das Modell U-505 für Anfänger geeignet?

Der Bausatz wird als Fortgeschritten (Level 4) eingestuft. Anfänger sollten mit einfacheren Modellen beginnen, da die U-505 viele Kleinteile und filigrane Details aufweist.

Kann ich das Modell auch ohne Klebstoff zusammenbauen?

Nein, die Teile müssen mit Kunststoffkleber verklebt werden. Ein Stecksystem ist nicht vorhanden.

Welche Werkzeuge werden für den Bau benötigt?

Empfohlen werden ein Seitenschneider zum Auslösen der Teile, eine Feile zum Glätten der Grate, eine Pinzette für Kleinteile und ein Pinsel oder Airbrush für die Bemalung.

Kann ich Ersatzteile für die U-505 nachbestellen?

Ersatzteile sind nicht einzeln erhältlich. Bei Verlust oder Bruch eines Teils empfiehlt Revell den Neukauf des Bausatzes. Kleine Reparaturen sind mit Sekundenkleber möglich.

BEDIENUNGSANLEITUNG U-505 Type IX C Revell

Das erste U-Boot vom Typ IX C wurde am 2. Januar 1941 von der Kriegsmarine übernommen. Insgesamt wurden 54 Boote von diesem Typ bis 1942 gebaut. Die ursprüngliche Bewaffnung bestand aus einer 10,5-cm-Sezielkanone (180 Schuss) auf dem Vordeck, einer 2-cm-Flak (4.250 Schuss) auf der Tumplattform und einer 3,7-cm-Flak (2.500 Schuss) an Deck hinter dem Turm. Die Besatzung bestand aus vier Offizieren und 44 Mannschaften.

U 505 wurde als Baunummer 295 der Deutschen Werft in Hamburg am 12. Juni 1940 auf Kiel gelegt und am 26. August 1941 von Kpitt. Loewe in Dienst gestellt. Die Ausbildungs- und Erprobungsfahrten in der Ostsee waren am 19. Januar 1942 beendet. Auf der ersten Feindfahrt verlegte das Boot zur 2. U-Fottille nach Lorient an der französischen Atlantikküste. Die folgenden zwei Unternehmungen vor Westafrika und in der Karibik dauerten bis zum 5. September 1942 und erbrachten sieben Versenkungen. Auf der vierten Feindfahrt unter dem neuen Kommandanten Obitz S. Zschech wurde in der Karibik östlich Trinidad am 7. November 1942 ein britischer Frachter von 7.124 BRT versenkt. Drei Tage später erhielt das aufgetaucht fahrende Boot bei einem Angriff einer britischen Lockheed Hudson einen Wasserbomben-Volltreffer. Die Explosion führte zu schweren Schäden und zwang U 505 zur Rück Fahrt.

Im Frühjahr 1943 erhielt U 505 im Rahmen von Umbaumaßnahmen den Turm II mit 'großen Wintergarten'. Die obere Plattform bestücke man mit zwei 2-cm-Fla-Zwillingskanonen. Auf der tiefel gelegenen Plattform kam die 3,7-cm-Flak vom Achterdeck zur Aufstellung. Die 10,5-cm-Seziekkanone wurde abmontiert. Wiederholte Sabotageakte französischer Wertfarbeiter verhinderten das Auslaufen zur fünften Feindfahrt. Auf der sechsten Fahrt nahm sich Kptit. Zschech am 24. Oktober 1943 während eines Wasser-bomben-Angriffs bei den Azoren das Leben, was zum Abbruch der Fahrt führte. Unter dem neuen Kommandanten Oit. Lange rettete U 505 auf seiner siebten Fahrt 33 Mann von in der Biskaya versenkten Schnellbooten. Am 16. März 1944 ief U 505 mit einer überwiegend neuen und unerfahrenen Besatzung zur achten Feindfahrt aus. Am 4. Juni 1944 stelle die Task-Group 22.3 der US Navy, bestehend aus dem Geleitträger USS Guadalcanal und fünf Zerstörem, U 505 im Mittelatlantik, 150 Seemelien nordwestlich von Dakar und beschädigte es durch Wasserbomben. Es gab Wassereinbrüche im Maschinenraum und am Heck. Die Besatzung öffnete ein Flutventil und sprang von dem aufgetaucht langsam weiter fahrenden Boot, das mit MG und Flak beschossen wurde. U 505 sank jedoch nicht schnell genug und konnte erbeutet, wieder schwimmfähig gemacht und zu den Bermudas geschiepot werden.

Das U-Boot wurde ausgiebig von der US Navy getestet und 1954 an das Museum of Science and Industry in Chicago übergeben. Seit 2005 ist das überwiegend in Originau-stand restaurierte Tauchboot in einem neu erricheten Gebäude des Museums zu besichtigen.

Technische Daten U 505:

Länge: 76,76 m, Breite: 6,76 m, Tiefgang: 4,67 m, Wasserverdrängung: 1.120 t (aufgetaucht) / 1.540 t (getaucht), Diesiariantrieb: 2 x 9-Zylinder-4-Takt-Diesel M9V 40/46 (gesamt 4.400 - 5.000 PS), Elektrischer Antrieb: 2 x SSW GU 345/34 (gesamt max. 1.000 PS), Höchstgeschwindigkeit: 18,3 kn (aufgetaucht) / 7,3 kn (getaucht), Reichweite aufgetaucht: 13.450 sm (bei 10 kn) / 5.000 sm (bei 18,3 kn), Reichweite getaucht: 63 sm (bei 4 kn), Tauchtiefe: 200 m, Zerstörungs-Tauchtiefe: 250 m, Torpedos: 4 Torpedo-Rohre im Bug / 2 im Heck

U-Boat Type IX C (U 505 late)

Vor dem Zusammensetzen gut durchlesen!

D: Achtung: Jedes Teil ist numeriert (1). Rollanflege der Montageschritte beachten. Bonätigte Wertzugege: Messer und Falls zum Entfernen und Entgruten der Telle (2) Gunmband, Klelebhand und Wücksleckmanns zum Zusammenhalten der gelebten Einzeltable (3). Plastictelle in einer milden Wieschmittelläusig reiniges und an der Last trockrum, damit der Farbenstrich und die Abziehbilder besser hoften. Vor dem Ankleben prüfen ab Telle passen, Kleinstoff spermum auftropen Chaum und Farbe an den Kleiebellischen entfernen. Kleine Telle austreichen, bover sie vom Rahmen entfernt worden (4) (5). Turbon gut durchstreckaus lassen, erst denn dem Zusammenfortsetzen. Jedes Abziehbildemotiv einzeln ausschmalten und ca. 20 Sekunden in normes Wasser touchen. Des Motiv an der bezeichneten Stelle vom Popier abschieben und mit Löschapier andrücken.

Anzahl der Arbeitsgänge

Abziehbild in Wasser einweichen und anbringen

Zur Anbregung der Abzienbilder empfohlen

Zusammenbau-Reihenfolge

Gleichen Vorgang auf der gegenüberliegenden Seite wiederholen

Abbildung zusammengesetzter Teile

Mit einem Messer abtrennen

Detach with knife

Détacher au couteau

Benötigte Farben/Used Colors

Benötigte FarbenRequired colours

Peintures nécessairesBenodigde kleuren

Pinturas necesariasTintas necessárias

Colori necessariAnvända färger

Tarvittavat värtDu trenger falgende farger

Nedvendige fargerNeobchodnämle краски

Potrzebne koloryАпаптоújeva хрóματα

Gerekli renklerPotrebné barvy

Szükséges színekPotrebne barve

A

blaugrau, matt 79

orevish blue matt

oris-bleu, mat

blauworliis, mat

gris azulado, mate

cinzento azulado, fosco

grigio blu, opaco

blågrå, matt

siniharmaa, himmeä

blägrå, mat

biågrå, matt

сине-серый, матовый

siwy, matowy

γκριζομπλέ, ματ

mavi gri, mat

modrošedá, matná

kékesszürke, matt

plavo siva, mat

B

anthrazit, matt 9

Dieser Bausatz wurde in mehrfachen Qualitäts- und Gewichtskontrollen auf Vollständigkeit überprüft. Reklamationen können nur bearbeitet werden, wenn die Bauanleitung, das aus der Kartonage herausgeschnittene EAN-Strichcode-Feld und der Kassenbon eingeschickt werden. Bitte haben Sie Verständnis dafür, dass wir nur Gewährleistung bei aktuellen Artikeln übernehmen können, die im Zeitraum der letzten 24 Monate erworben worden sind. Unfrei eingesandte Reklamationssendungen werden von uns nicht angenommen!

„Einzelteile für Umbauten können gegen Vorkasse erworben werden“. Unsere Adresse: Revell GmbH, Abteilung X, Henschelstr. 20-30, D-32257 Bünde. Dieser Direktservice gilt für die Länder; Deutschland, Benelux, Österreich, Frankreich, Großbritannien. Reklamationen aus den übrigen Ländern werden über die jeweiligen Distributeure abgewickelt. Bitte kontakten Sie ihren Händler.

Nicht benötigte Teile

Parts not used

37 F 167 B 137 B F 168 A B F 166 A G B F 165 A B A

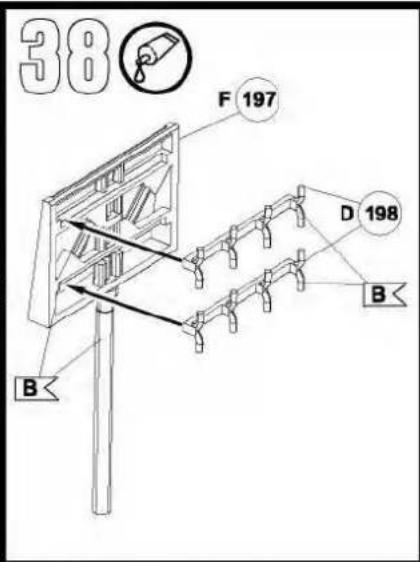

38 F 197 D 198 B B

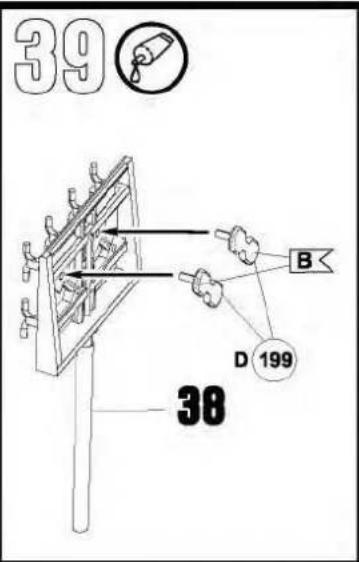

39 B D 199 38

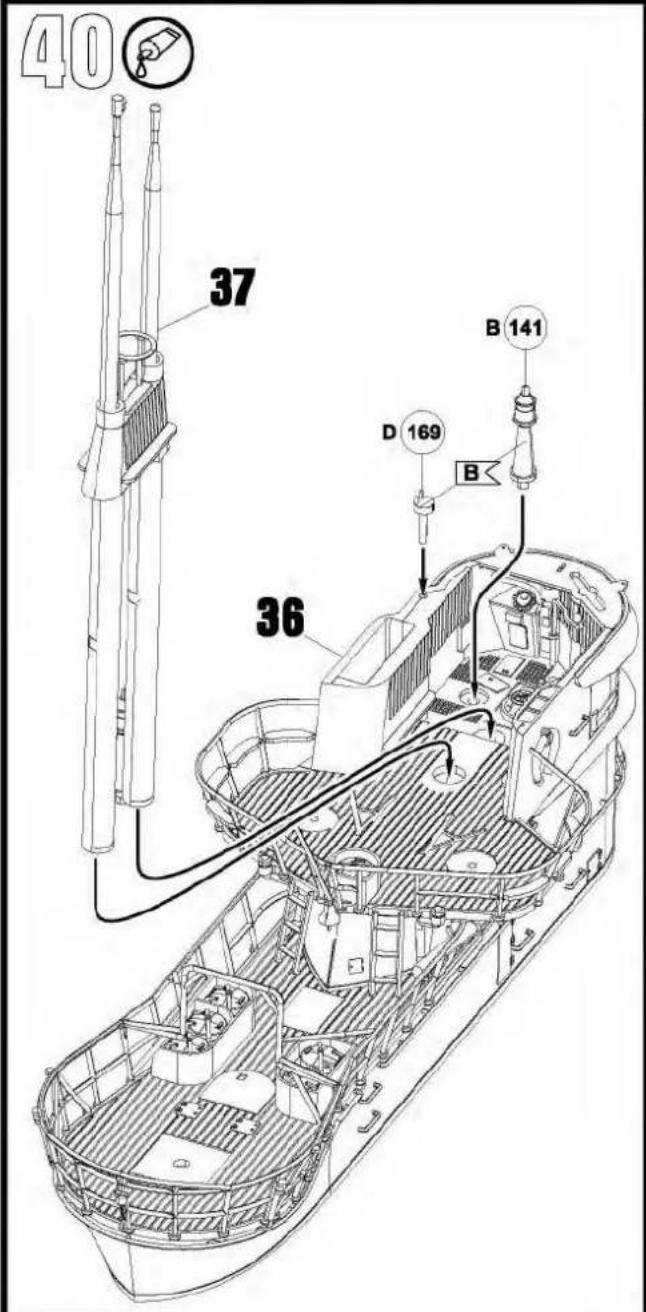

40 37 B 141 D 169 B 36
