BEDIENUNGSANLEITUNG AH-1F Cobra Flying Bulls Revell

Die Bell AH-1 Cobra ist Amerikas legendärer Kampfhubschrauber. Für die Flying Bulls fliegt sie natürlich „nur“ Einsätze auf Airshows.

Sie war lange Jahre der klassische Kampfhubschrauber der US Army: Seit 1966 in zahlreichen Versionen hergestellt, erwarb sich die Bell AH-1 Cobra bereits im Vietnamkrieg einen legendären Ruf. Mit der Auslieferung der ersten Apaches trennte sich die Army schrittweise von der Cobra, nur die Marines setzen noch voll auf diesen Typ. Die Maschine der Flying Bulls ist eine AH-1F, die in den achziger Jahren gebaut und am Ende ihrer Dienstzeit vollständig abgewrackt und demilitarisiert wurde. Das sogar in der Mitte durchgeschnittene Überbleibsel wurde später vom amerikanischen Hubschrauberpiloten und -Sammler Chuck Aaron entdeckt und bis zum Jahr 2002 vollständig wiederaufgebaut.

In der Folge beeindruckte das Exemplar nicht nur auf zahlreichen Airshows, sondern spielte auch in TV-Serien wie „JAG – im Auftrag der Ehre“ oder „Walker, Texas Ranger“ mit. Natürlich immer mit Chuck Aaron am Steuer. 2004 entdeckte Sigi „Blacky“ Schwarz das Juwel für die Flying Bulls und konnten es nach langwierigen Export-Formalitäten – das Pentagon hält seine Hand schützend auch auf ehemaliges Militärgerät – endlich nach Salzburg überführen, wo es im Dezember 2005 in allen Ehren empfangen wurde.

Die Bell AH-1F der Flying Bulls besteht zum Großteil aus fabriksneuen Original-Teilen. Die Version F war die letzte Cobra, die mit nur einer Turbine gebaut wurde – und dieses Exemplar ist auch das letzte flugfähige dieser Version und überhaupt das einzige in Europa. Pilot Siegfried „Blacky“ Schwarz, der für diesen Helikopter eine spezielle Ausbildung in den USA durchlaufen musste, führt das Einzelstück gekonnt auf Airshows vor. Wenn die Bell nicht fliegt, kann sie natürlich jederzeit im Hangar-7 am Salzburg Airport besichtigt werden.

Technische Angaben

Bell Cobra TAH-1F Reg.: N11FX

Baujahr: 2002 (umgebaut/überholt)

S/N: 003

Länge 13,9 m

Höhe: 4,24 m

MTOW: 4536 kg

Verbrauch: 400 Liter/h

PS/Power: 1800 PS/HP

Höchstgeschwindigkeit: 352 km/h (190 kts)

Reisegeschwindigkeit: 296 km/h (160 kts)

Max. Reisezeit: 2 h 15

Form hergestellt und im Eigentum von Revell GmbH. Widertrechtliche Nachahmungen werden gerichtlich verfolgt.

Ce produzi, es procrete de la societe Revell GmbH. Toute unisation ou duplication frauduleuse fera l'objet de poursuites en justice Modelado y en propiedad de Revell GmbH. Imitaciones ilícitas serán perseguidas por la ley.

Vor dem Zusammensetzen gut durchlesen!

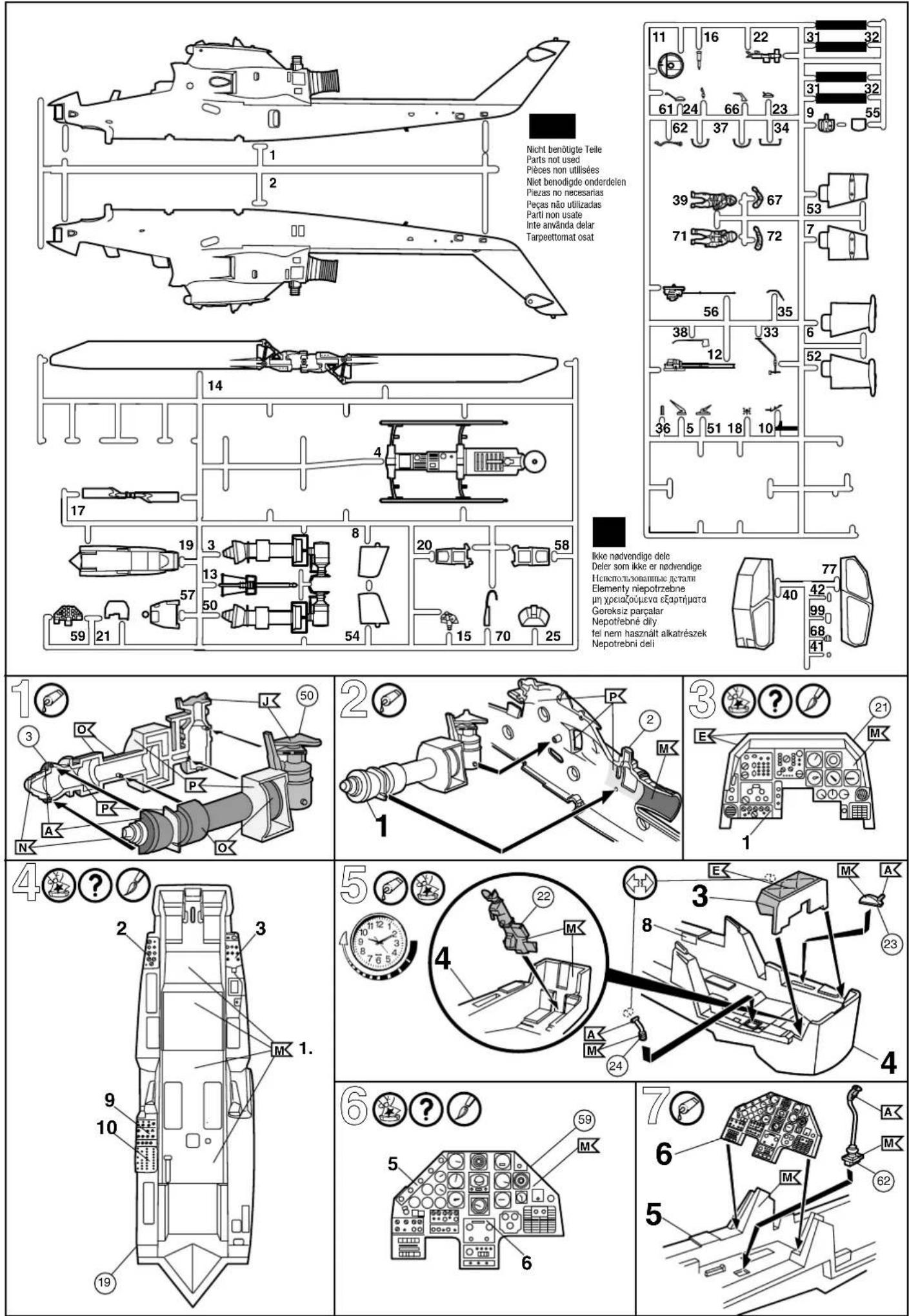

D: Achtung: Jedes Teil ist numeriert (1). Reihenfolge der Montageschritte beachten. Benötigte Werkzeuge: Messer und Feile zum Entfernen und Entgraten der Teile (2) Gummiband, Klebeband und Wüscheklammern zum Zusammenhalten der geklebten Einzelteile (3). Plustikteile in einer milden Waschmittelläusung reinigen und an der Luft trocknen, damit der Forbanstrich und die Abziehbilder besser haften. Vor dem Ankleben prüfen ob Teile passen, Klebstoff sparsam auftragen Chrom und Farbe an den Klebelflächen entfernen. Kleine Teile anstreichen, bevor sie vom Rahmen entfernt werden (4) (5). Farben gut durchtrocken lassen, erst dann den Zusammenbau fortsetzen. Jedes Abziehbildmotiv einzeln ausschneiden und ca. 20 Sekunden in warmes Wasser tauchen. Das Motiv an der bezeichneten Stelle vom Papier abschieben und mit Löschpapier andrücken.

Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet werden.

Abziehbild in Wasser einweichen und anbringen

Zur Anbringung der Abzienbilder empfohlen

Gleichen Vorgang auf der gegenüberliegenden Seite wiederholen Repeat same procedure on opposite side

Abbildung zusammengesetzter Teile

Mit einem Messer abtrennen

Detach with knife

Détacher au couleau

Anzahl der Arbeitsgänge

D: Beiliegenden Sicherheitstext beachten und nachschlagebereit halten.

Dieser Bausatz wurde in mehrfachen Qualitäts- und Gewichtskontrollen auf Vollständigkeit überprüft. Reklamationen können nur bearbeitet werden, wenn die Bauenleitung, das aus der Kartonage herausgeschnittene EAN-Strichcode-Feld und der Kassenbon eingeschickt werden. Bitte haben Sie Verständnis dafür, dass wir nur Gewährleistung bei aktuellen Artikeln übernehmen können, die im Zeitraum der letzten 24 Monate erworben worden sind. Unfrei eingesandte Reklamationssendungen werden von uns nicht angenommen!

„Einzelteile für Umbauten können gegen Vorkasse erworben werden“. Unsere Adresse: Revell GmbH, Abteilung X, Henschelstr. 20-30, 32257 Bünde. Dieser Direktservice gilt für die Länder: Deutschland, Benelux, Österreich, Frankreich, Großbritannien. Reklamationen aus den übrigen Ländern werden über die jeweiligen Distributeure abgewickelt. Bitte kontakten Sie Ihren Händler.

Benötigte Farben / Used Colors

Benötigte Farten

Required colours

Du tenger folgende tanger

Nadvendige farger

Необходимые краски

Potrzebne kolory

Απαιτούμενα χρώματα

Gerekli renkler

Potřebné barvy

Szükséges szinek.

Potrebne barve

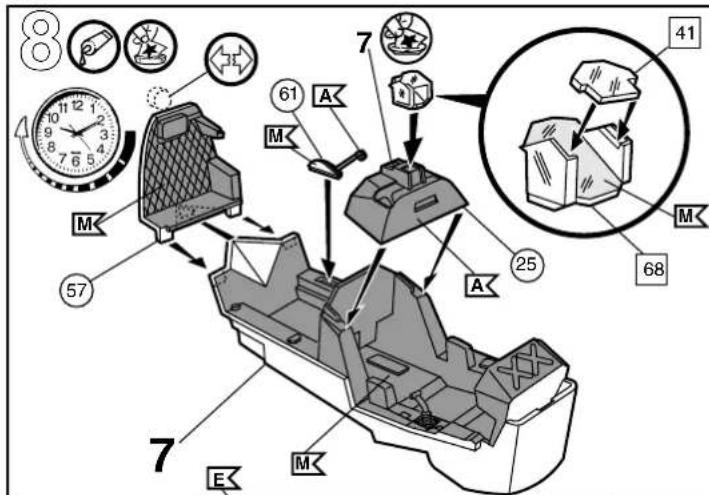

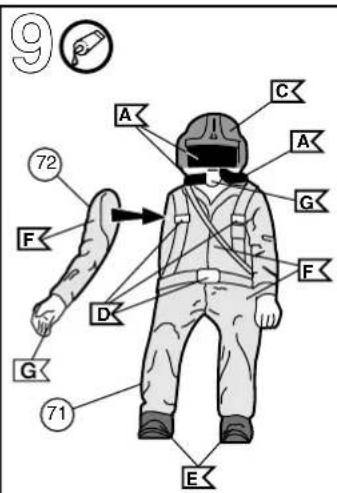

ABCDEF

schwarz, seidenmatt 302

black, silky-matt

noir, satiné mat

zwart, zidemat

negro, mate seda

preto, fosco sedos

пого, одесо сета

svart, sienmatt

musta, silknhimmea

sort, silkemat

sord, silkematt

feuerrot, seidenmatt 330

flery red, silky-matt

rouge teu, satiné mat

laubgrün, seidenmatt 364

ist zelena, svila mat

weiß, seidenmatt 301

white, silky-matt

blanc, satiné mar

wit, zijcemat

blanco, mate seda

branco, foggo sedoso

bianco, opaco seta

vt, sidennalt

Koszürke, mal kemen siva, mo

Name: SNA, That

eisen, metallic 91

steel, metallic

beige, seidenmatt 314

beige, silky-mann

beige, saline mat

belge, zijcemat

beige, mate seda

oge, foso sebus

dorige, opacu sena

Ikke nødvendige dele
Deler som ikke er nødvendige
Ненспользованные детали
Elementy niepotrzebne
μη χρειαζούμενα εξαρτήματα
Gereksiz parçalar
Nepotrebné dily
fel nem használt alkatrészek
Nepotrebni deli

05723
