BEDIENUNGSANLEITUNG Bell AH-1W SuperCobra Revell

Im Jahre 1966 fertigte Bell zwei Prototypen des Hubschraubers AH-1G Huey Cobra für die US-Army an, die Bestellung für 110 Exemplare folgte umgehend. Der Bedarf der Army nach einem schlagkräftigen Angriffshubschrauber für ihren Einsatz im Vietnam-Konfl ikt diktierte die Konstruktion. Die progressive Entwicklung dieses Typs rief das US-Marine-Corps auf den Plan, dessen Streitkräfte ein ähnliches Fluggerät für den Einsatz von Schiffen aus benötigten. Wegen langer Überwasserfl üge zum Erreichen von Zielgebieten wurde für das USMC eine neue Doppeltriebwerkskonstruktion gebaut, die AH-1J SeaCobra. Sie verfügte zudem über eine neue 3-läufige 20-mm-Revolverkanone unter dem Bug und ging 1969 in Produktion. Während man auf die Lieferung des neuen Typs wartete, erhielt das USMC leihweise 38 AH-1Gs und zwischen 1970 und 1977 insgesamt 100 AH-1Js, die 1971 an Kriegsschauplätzen in Vietnam zum Einsatz kamen. Es folgten Verbesserungen unter anderem in Form von neuen Flügel-Pylonen zur Mitführung einer größeren Vielfalt an Waffen, einschließlich der AIM-9 Sidewinder zur Selbstverteidigung. Schon kurz darauf verlangte das USMC eine weitere Waffenmodernisierung, die zum Typ AH-1T führte.

Ausgerüstet mit noch stärkeren Triebwerken und der Fähigkeit, TOW-Panzerabwehr-raketen mitzuführen, hatte diese Ausführung ihren Erstfl ug im Jahre 1976. Sie war 1,10 m länger als ihre Vorgängerverversionen. Die letzte dieser 55 Maschinen war eine AH-1T+. Dabei handelte es sich um einen Prototypen der späteren Hauptproduktionsserie AH-1W SuperCobra, die 1983 ihren Jungfernfl ug hatte. Diese Ausführung wird von zwei General Electric T700-GE-401 Turbo-Triebwerken angetrieben, von denen jedes 1.690 Wellen-PS liefert und bei guten Wetterbedingungen eine Höchstgeschwindigkeit von 282 km/h über dem Meeresspiegel ermöglicht. Die Waffenausrüstung ist verstärkt worden durch AGM-114 Hellfi re- und AGM-122 Sidearm-Missiles. Frühere J- und T-Modelle wurden zu AH-1Ws umgerüstet und erhielten ein Nachtzielgerät mit vorwärts weisendem Infrarot-Radarsystem (NTS/FLIR), welches eine Laser-Reichweitensuche, Zielerfassung und Auffassung mittels Kamerasystemen ermöglicht.

Die AH-1W kann als Hubschrauber-Eskorte, zur Feuerunterstützung und zur Koordination von amphibischen Landungsoperationen eingesetzt werden und ist bestens geeignet für den Einsatz von Bodenstationen, aber auch von improvisierten Landestellen aus. Dieser Hubschraubertyp steht im operativen Einsatz bei acht gemischten HMLA-Staffeln, ist jedoch hauptsächlich stationiert in Camp Pendleton, Kalifornien, und am New River, NC. Jedes Geschwader besteht aus 18 AH-1Ws und neun UH-1s. Vier dieser Einheiten befanden sich im Golfkrieg 1991 im Fre weitere waren in jüngerer Zeit in den Krisengebieten im Golfkonfl ikt 1993 und in vielen anderen Regionen eingesetzt. Der AH-1W ist bei dem USMC fest etabliert als kampferprobtes und zuverlässiges Waffensystem und wird auch noch viele Jahre im Einsatz sein.

Tecn is ch e Daten:

Rumpflänge: 13,87 m

Gesamtlänge:

Höhe: 432 m

None: 4,32 Leergewicht: 47+

Leergewicht. 4,7

Startgewicht max.: 6,7 t

Triebwerk: General Elec

Startleistung: 2 x 1.244 kW

Geschwindigkeit max.: 282 km/h

Reichweite (vollbetankt): 627 km

® AH-1W SuperCobra

Vor dem Zusammensetzen gut durchlesen!

D: Achtung: Jedes Teil ist numeriert (1). Reihenfolge der Montageschritte beachten. Benötigte Werkzeuge: Messer und Feile zum Entfernen und Entgraten der Teile (2) Gummiband, Klebeband und Wüschoklammern zum Zusammenhalten der geklebten Einzelteile (3). Plastikteile in einer milden Weschmittellösung reinigen und an der Luft trocknen, damit der Farbanstrich und die Abzinsbilder besser haufen. Vor dem Ankleben prüfen ob Teile passen, Klebstoff sparsum auftragen Chrom und Farbe an den Kleobflächen entfernen. Kleine Teile anstreichen, bevor sie vom Rahmen entfernt werden (4) (5). Farben gut durchtrocknen lassen, erst dann den Zusammenbau fortsetzen. Jedes Abzinsbildmotiv einzeln ausschneiden und ca. 20 Sekunden in warmes Wasser teuchen. Das Motiv an der bezeichneten Steilen vom Papier abschieben und mit Löschipapier andrücken.

Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet werden.

Abziehbild in Wasser einweichen und anbringen

Zur Anbringung der Abziehbilder empfohlen

Gleichen Vorgang auf der gegenüberliegenden Seite wiederholen

Abbildung zusammengesetzter Teile

Mit einem Messer abtrennen

Detach with knife

Détacher au couteau

Bauteile trocknen lassen

Anzahl der Arbeitsgänge

Zur Anbringung der Kiarteile empfohlen

zur besseren Ausbalancierung mit einem Gewicht beschweren

Benötigte Farben / Used Colors

Benötigte Farben Required colours

olivgrün, seidenmatt 361

Izerkierung, metallic

schwarz, seidenmatt 302

black, silky-matt

noir, satiné mad

zwart, yjohmal

feuerrot, glänzend 31

tery red, glass

rooge fed, brilliant

food heide, glansello var. fuga, brillante

100 100,5, 100,5

rosso fuoco lucente

eldröd blank

beige, seidenmatt 314

beige, silky-matt

cege, saline mal

Leige, Equival heine, meta pa

beng, faoz sada

beige, capo seta

beige, sidenmatt

beige, silkinhimme

deige, slikemat

19 B 53 B 54

20 B 60 H B 61

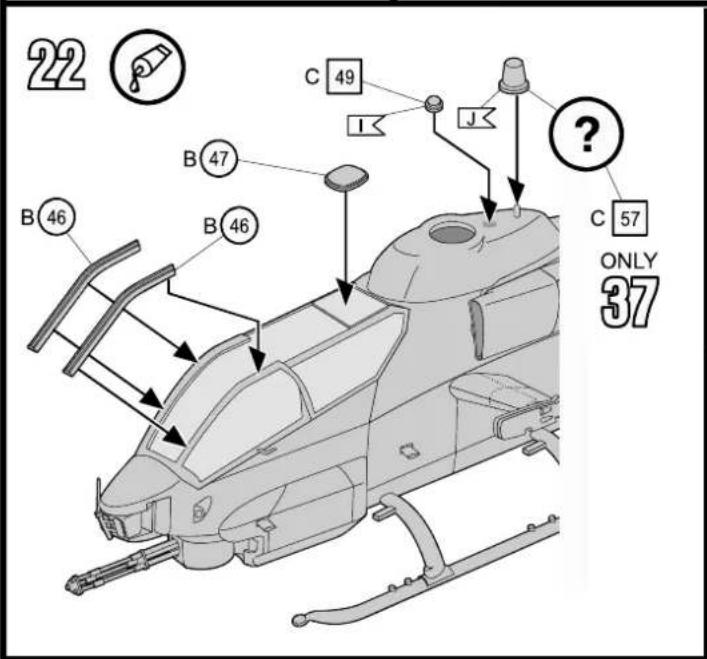

22 C 49 I J ? C 57 ONLY 37 B 46 B 47 B 46

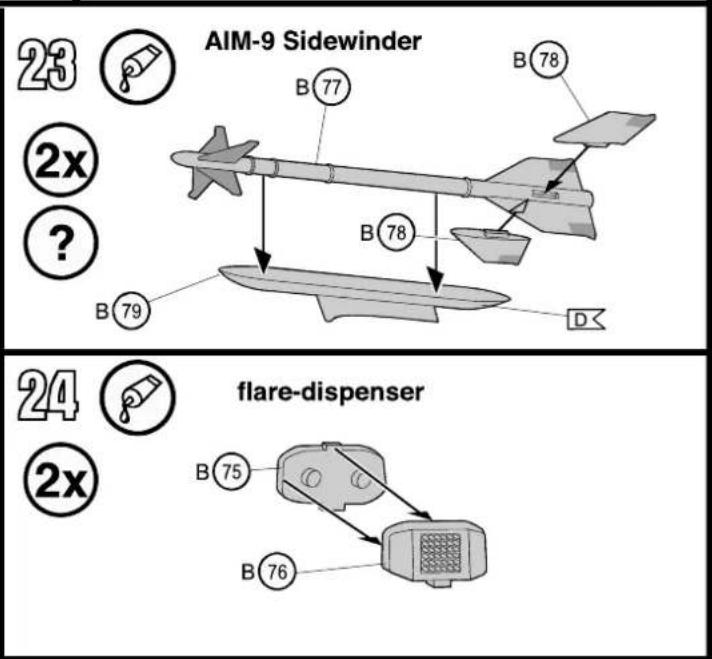

AIM-9 Sidewinder 23 2x ? B 77 B 78 B 79 B 78 D 24 2x flare-dispenser B 75 B 76

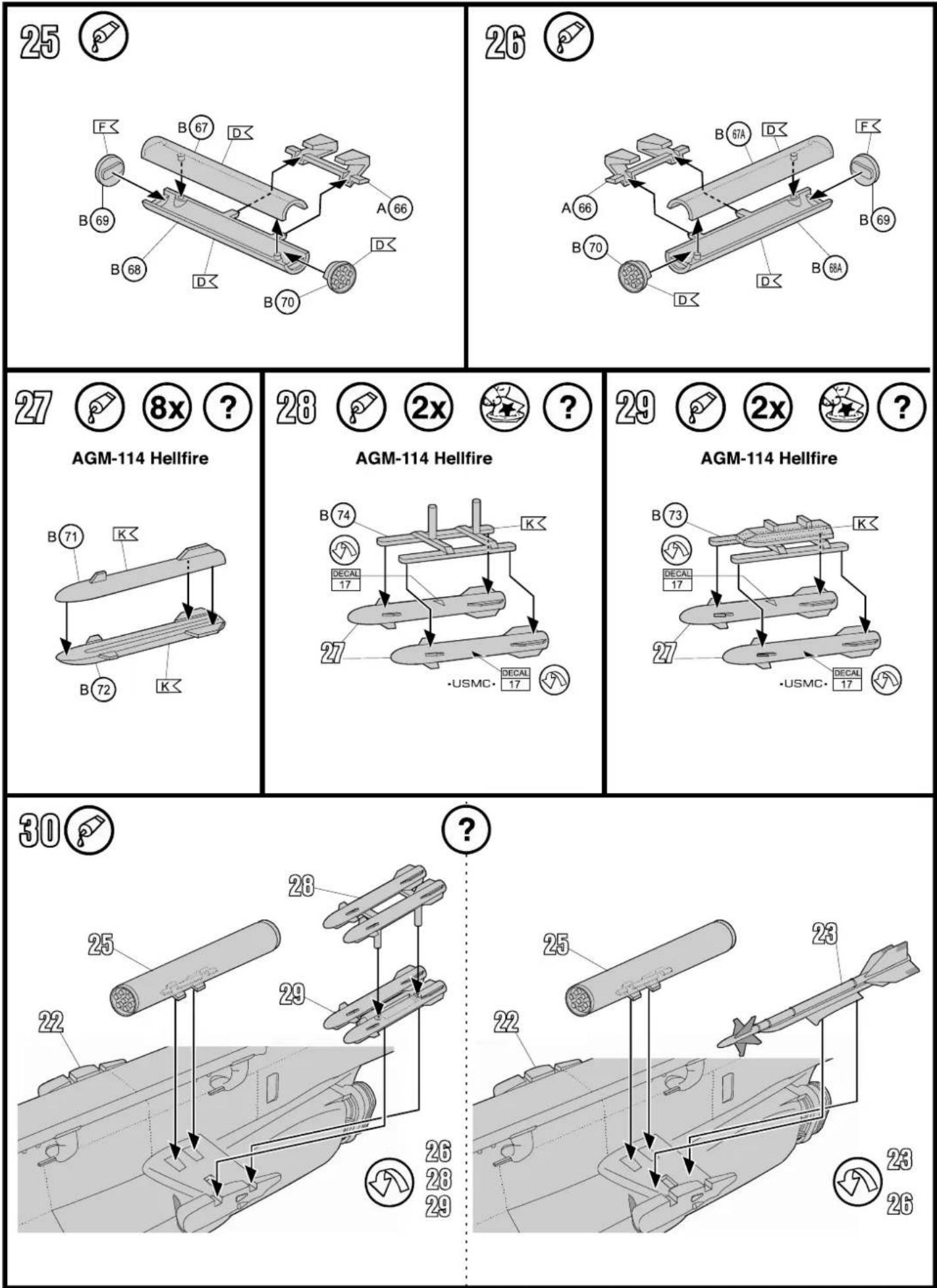

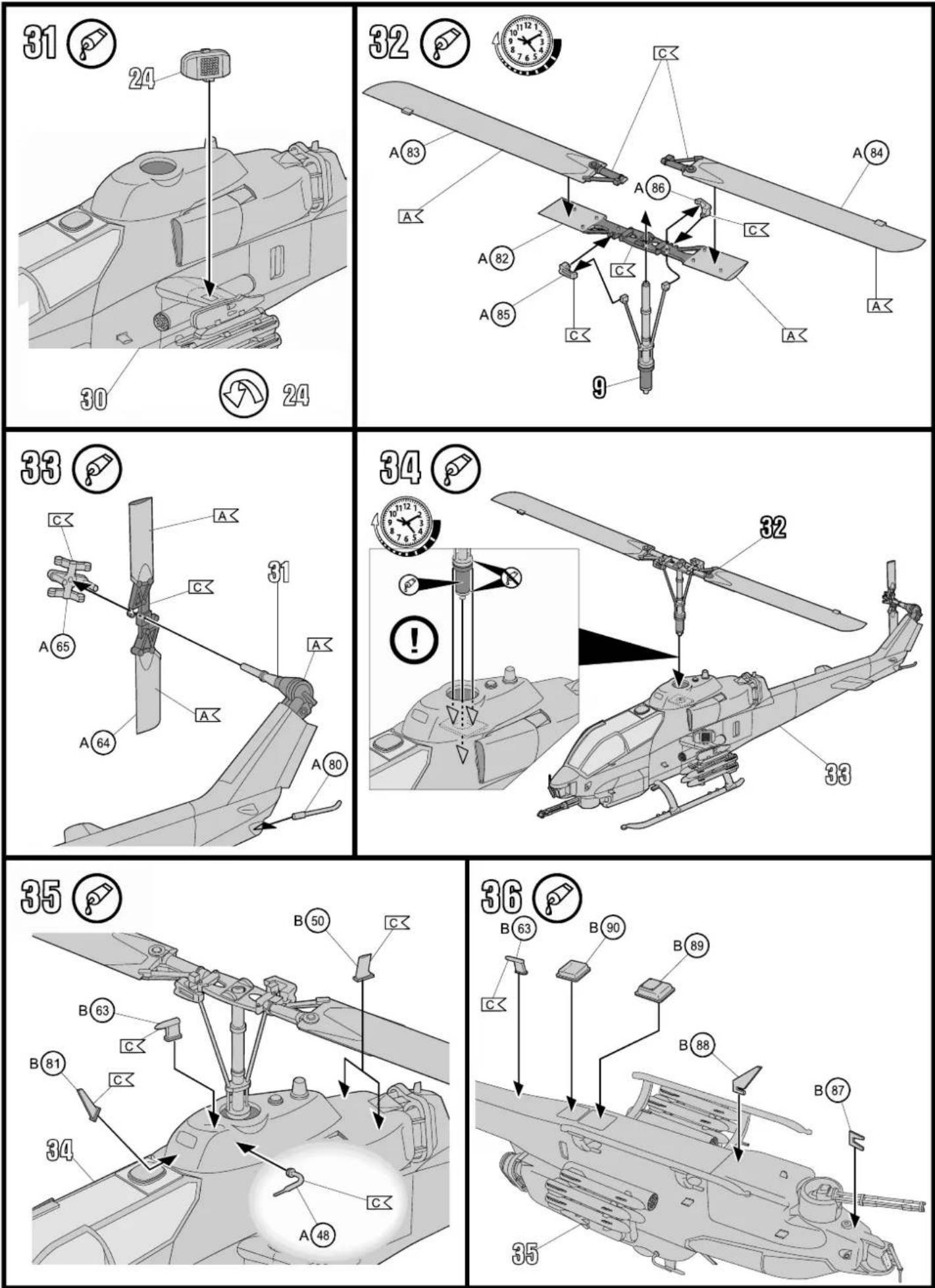

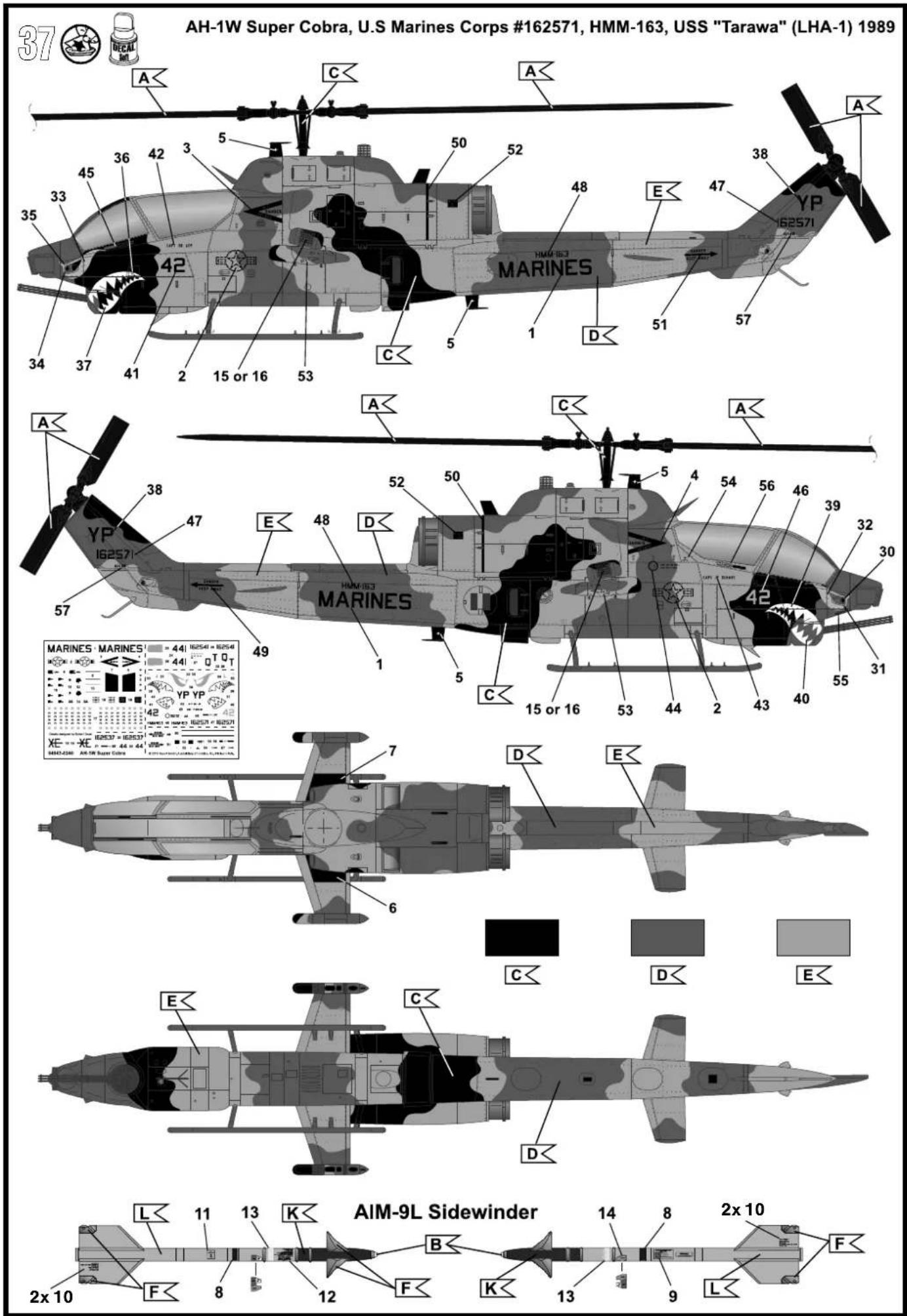

AH-1W Super Cobra, U.S Marines Corps #162571, HMM-163, USS "Tarawa" (LHA-1) 1989 37 A C A A 42 36 42 3 50 52 50 52 48 E 47 38 YP HMM-163 MARINES 1 D 57 34 37 41 2 15 or 16 53 C A C A A 38 47 E 48 D 52 50 4 54 56 46 39 32 30 57 MARINES 441 NUTS41 = 102546 441 D T Q YP YP 42 C OCTR = 102570 XE - XE I62571 = 162571 MARINES 15 or 16 53 44 2 43 40 55 31 7 E 6 D C D E C D E E E E L 11 13 K AIM-9L Sidewinder 14 8 2x 10 2x 10 F 8 12 B F K L F

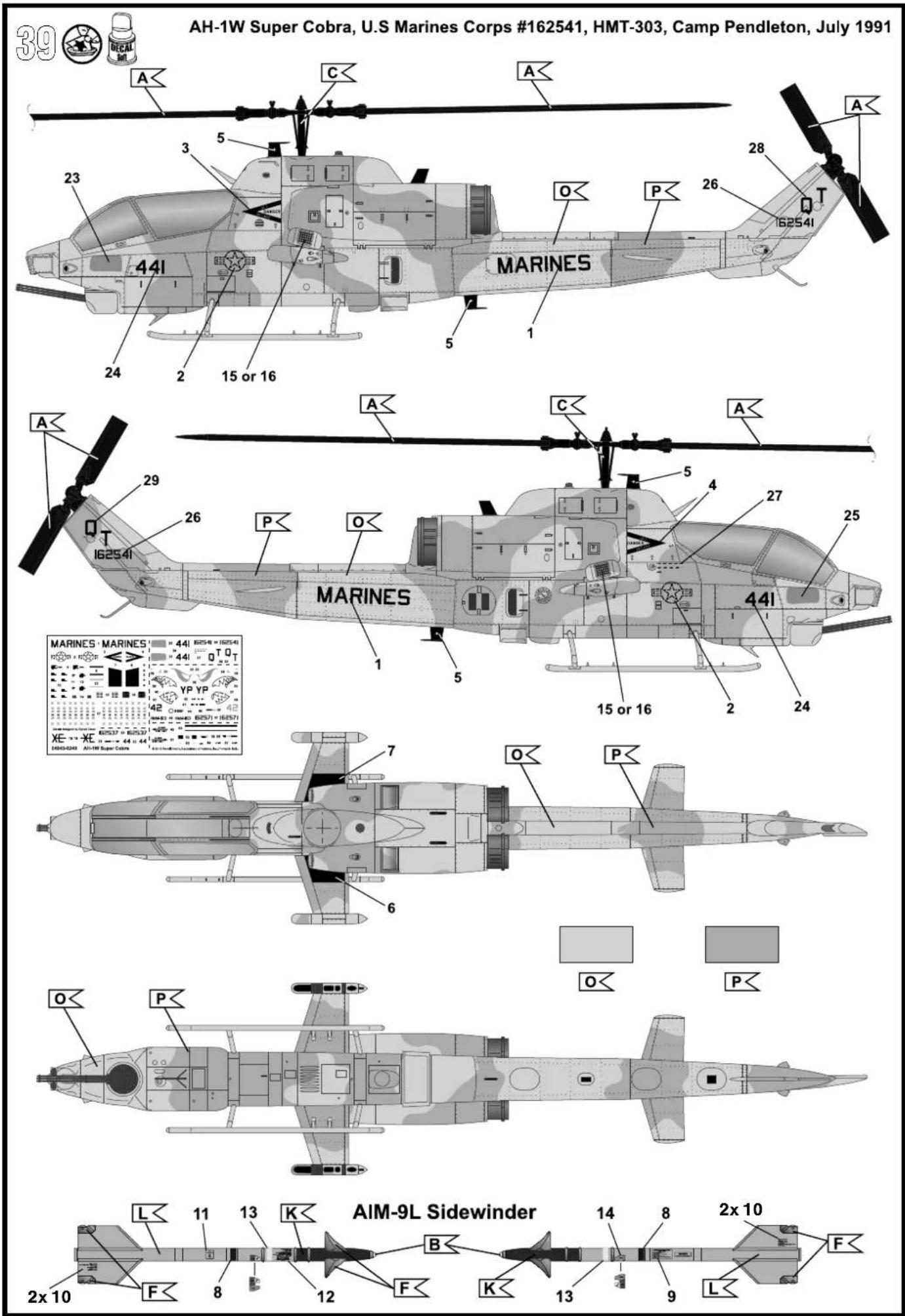

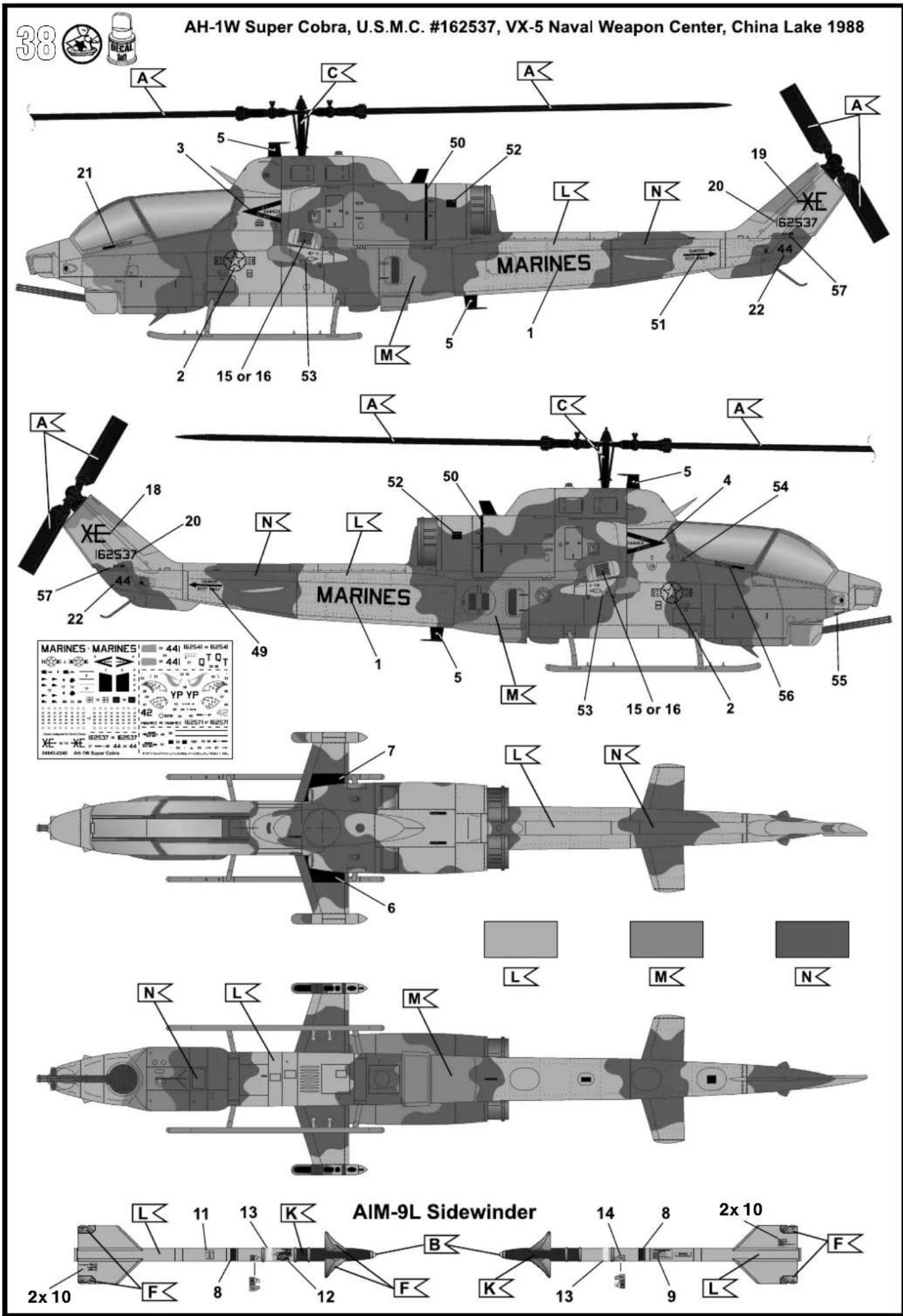

AH-1W Super Cobra, U.S.M.C. #162537, VX-5 Naval Weapon Center, China Lake 1988 38 A C A 21 3 50 52 L N 20 19 XE 162537 44 57 2 15 or 16 53 M MARINES 1 A C A A XE 162537 44 57 22 49 1 5 53 15 or 16 2 56 55 MARINES MARINES 441 10/10 + 10/10 441 0 T T YP YP 42 XE - XE 162537 = 162537 FXE-2000: AK-19 Super Cobra 7 L N 6 L M N L M AIM-9L Sidewinder 14 8 2x 10 2x 10 F F 8 12 F K L 9 F
