AC-47D Gunship - Maquette Revell - Kostenlose Bedienungsanleitung

Produkttyp	Maquette avion en plastique
Marke	Revell
Modell	AC-47D Gunship
Artikelnummer	04926
Benötigte Werkzeuge	Messer, Feile, Gummiband, Klebeband, Wüschoklammern
Empfohlene Farben	Feldgrün seidenmatt 360, Schwarz seidenmatt 302, Feuerrot seidenmatt 330, Beige, etc. (siehe Anleitung)
Reinigung der Teile	In milder Seifenlösung reinigen und an der Luft trocknen lassen
Klebstoff	Sparsam auftragen, Chrom und Farbe an Klebeflächen entfernen
Anwendung der Abziehbilder	Einzelne Motive ausschneiden, ca. 20 Sekunden in warmes Wasser tauchen, auf Position schieben und mit Löschpapier andrücken
Sicherheitshinweise	Beiliegenden Sicherheitstext beachten und nachschlagebereit halten
Garantie	Gewährleistung nur bei aktuellen Artikeln, die innerhalb der letzten 24 Monate erworben wurden
Ersatzteile	Einzelteile für Umbauten gegen Vorkasse bei Revell GmbH erhältlich
Herstelleranschrift	Revell GmbH, Henschelstr. 20-30, 32257 Bünde
Anleitungsumfang	12 Seiten
Sprache der Anleitung	Deutsch
Hinweis vor dem Zusammenbau	Vor dem Zusammensetzen gut durchlesen und Teile nummeriert beachten

Häufig gestellte Fragen - AC-47D Gunship Revell

Welche Werkzeuge werden für den Zusammenbau benötigt?

Wie reinige ich die Plastikteile vor dem Lackieren?

Wie trage ich den Klebstoff richtig auf?

Wie bringe ich die Abziehbilder (Decals) an?

Welche Farben werden für das Modell empfohlen?

Kann ich Ersatzteile für das Modell bestellen?

Was muss ich bei der Sicherheit beachten?

Wie lange ist die Garantie auf das Modell?

Warum gibt es verschiedene Nummern auf den Teilen?

Wie wird das Modell korrekt lackiert?

BEDIENUNGSANLEITUNG AC-47D Gunship Revell

Schon vor dem zweiten Weltkrieg hatte die US Air Force gelegentlich mit seitlich vom Rumpf abfeuernden Waffen experimentiert. Anwendungsreife erlangte das System aber in Vietnam, als der dringende Bedarf entstand, den bedrängten Bodentruppen massive Unterstützung aus der Luft zukommen zu lassen. Die ersten beiden FC-47Ds (wie ihre damalige Bezeichnung lautete) kamen im Dezember 1964 in Vietnam an und fl ogen ihren ersten Einsatz schon am 15. desselben Monats. Die Effektivität des neuen Konzepts bewies sich schon in den ersten Kampfeinsätzen bei Tage, bald wurden die Maschinen aber auch in der Nacht eingesetzt. Die Ziele wurden mit Hilfe von Leuchtgeschossen von einer Leuchtstärke von 2 Mio. Kerzenstärken (mittlerweile oft als SI-Einheit Candela wiedergegeben) ins Licht getaucht. Die langgezogenen Leuchtspuren, die von den kreisenden Kampffl ugzeugen („Gunships“) ausgingen, verschafften ihnen bald die Spitznamen „Dragon Ship“ oder „Puff the Magic Dragon“. Unter dem Decknamen „Spooky“ unterstützten Maschinen des Typs AC-47D in den folgenden fünf Jahren des Konfl ikts in Südost-Asien befreundete Verbände, bis sie von den Typen AC-119 und AC-130 ersetzt wurden, die fortschrittlichere Zielerfassungssysteme und eine höhere Feuerkraft besaßen. Insgesamt 53 Stück AC-47D wurden aus Maschinen der Transportversion C-47 umgebaut, die auf dem Stützpunkt AFB Davis-Monthan/Arizona abgestellt waren und aus der Zeit des Zweiten Weltkriegs stammten. Die Piloten, die sie fl ogen, waren oft jünger als ihre Flugzeuge. Üblicherweise drehte der Pilot auf einer Höhe von 915 m (3.000 ft) in eine Linkskurve und richtete die Gewehre mit Hilfe eines Visiers im Seitenfenster auf das Ziel aus. Das Feuer aus einer, zwei oder allen drei Waffen gleichzeitig konnte bei einer Frequenz von bis zu 18.000 Schuss pro Minute eine Fläche von etwa 46 m (150 ft) im Durchmesser in Schutt und Asche legen. Die einfache, aber robuste Flugzeugzelle erwies sich als ideal geeignet für den Umbau zum Kampffl ugzeug, da die Maschinen leicht zu warten waren und auch einiges an feindlichem Beschuss verkrafteten. Aufgrund der für den Einsatz erforderlichen langsamen Fluggeschwindigkeit und der vorhersehbaren Flugstrecke kam es dennoch in Gefechten zu einem Verlust von 12 Maschinen.

Die AC-47D wurde von zwei Pratt & Whitney Sternmotoren des Tpys R-1830 Twin Wasp mit einer Leistung von je 1.050 PS angetrieben, sie erreichte eine Höchstgeschwindigkeit von 375 km/h (230 mph) und hatte eine Reichweite von 3.500 km (2.175 Meilen). Die Dienstgipfelhöhe betrug 7.450 m (24.450 ft). Spannweite: 28,9 m (95 ft 0 in.), Länge: 19,6 m (64 ft 5 in.), Höhe: 5,2 m (16 ft 11in.)

Vor dem Zusammensetzen gut durchlesen!

D: Achtung: Jedes Teil ist numeriert (1). Reihenfolge der Montageschritte beachten. Benötigte Werkzeuge: Messer und Feile zum Entfernen und Entgraten der Teile (2) Gummiband, Klebeband und Wüschoklammern zum Zusammenhalten der geklebten Einzelteile (3). Plastikteile in einer milden Weschmittellösung reinigen und an der Luft trocknen, damit der Farbanstrich und die Abzinsbilder besser haufen. Vor dem Ankleben prüfen ob Teile passen, Klebstoff sparsum auftragen Chrom und Farbe an den Kleobflächen entfernen. Kleine Teile anstreichen, bevor sie vom Rahmen entfernt werden (4) (5). Farben gut durchtrocknen lassen, erst dann den Zusammenbau fortsetzen. Jedes Abzinsbildmotiv einzeln ausschneiden und ca. 20 Sekunden in warmes Wasser teuchen. Das Motiv an der bezeichneten Steilen vom Papier abschieben und mit Löschipapier andrücken.

Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet werden.

Abziehbild in Wasser einweichen und anbringen

Zur Anbringung der Abziehbilder empfohlen

Gleichen Vorgang auf der gegenüberliegenden Seite wiederholen

Abbildung zusammengesetzter Teile

Mit einem Messer abtrennen

Detach with knife

Détacher au couteau

Bauteile trocknen lassen

Lad komponenterne wirre

Anzahl der Arbeitsgänge

D: Beiliegenden Sicherheitstext beachten und nachschlagebereit halten.

Dieser Bausatz wurde in mehrfachen Qualitäts- und Gewichtskontrollen auf Vollständigkeit überprüft. Reklamationen können nur bearbeitet werden, wenn die Bauenleitung, das aus der Kartonage herausgeschrittene EAN-Strichcode-Feld und der Kassenbon eingeschickt werden. Bitte haben Sie Verständnis dafür, dass wir nur Gewährleistung bei aktuellen Artikeln übernehmen können, die im Zeitraum der letzten 24 Monate erworben worden sind. Unfrei eingesandte Reklamationssendungen werden von uns nicht angenommen!

„Einzelteile für Umbauten können gegen Vorkasse erworben werden“. Unsere Adresse: Revell GmbH, Abteilung X, Henschelstr. 20-30, 32257 Bünde. Dieser Direktservice gilt für die Länder: Deutschland, Benelux, Österreich, Frankreich, Großbritannien. Reklamationen aus den übrigen Ländern werden über die jeweiligen Distributeure abgewickelt. Bitte kontakten Sie Ihren Händler.

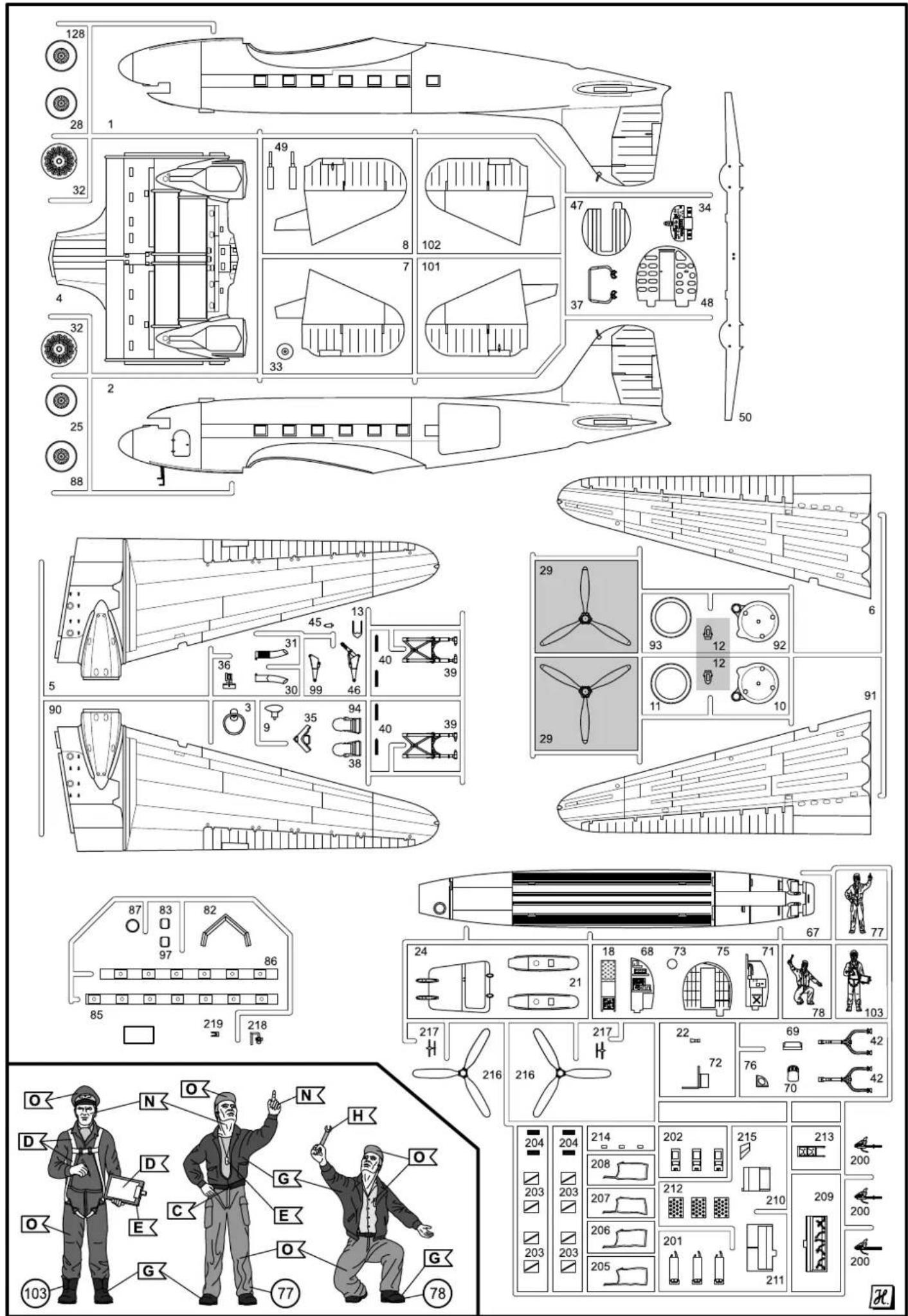

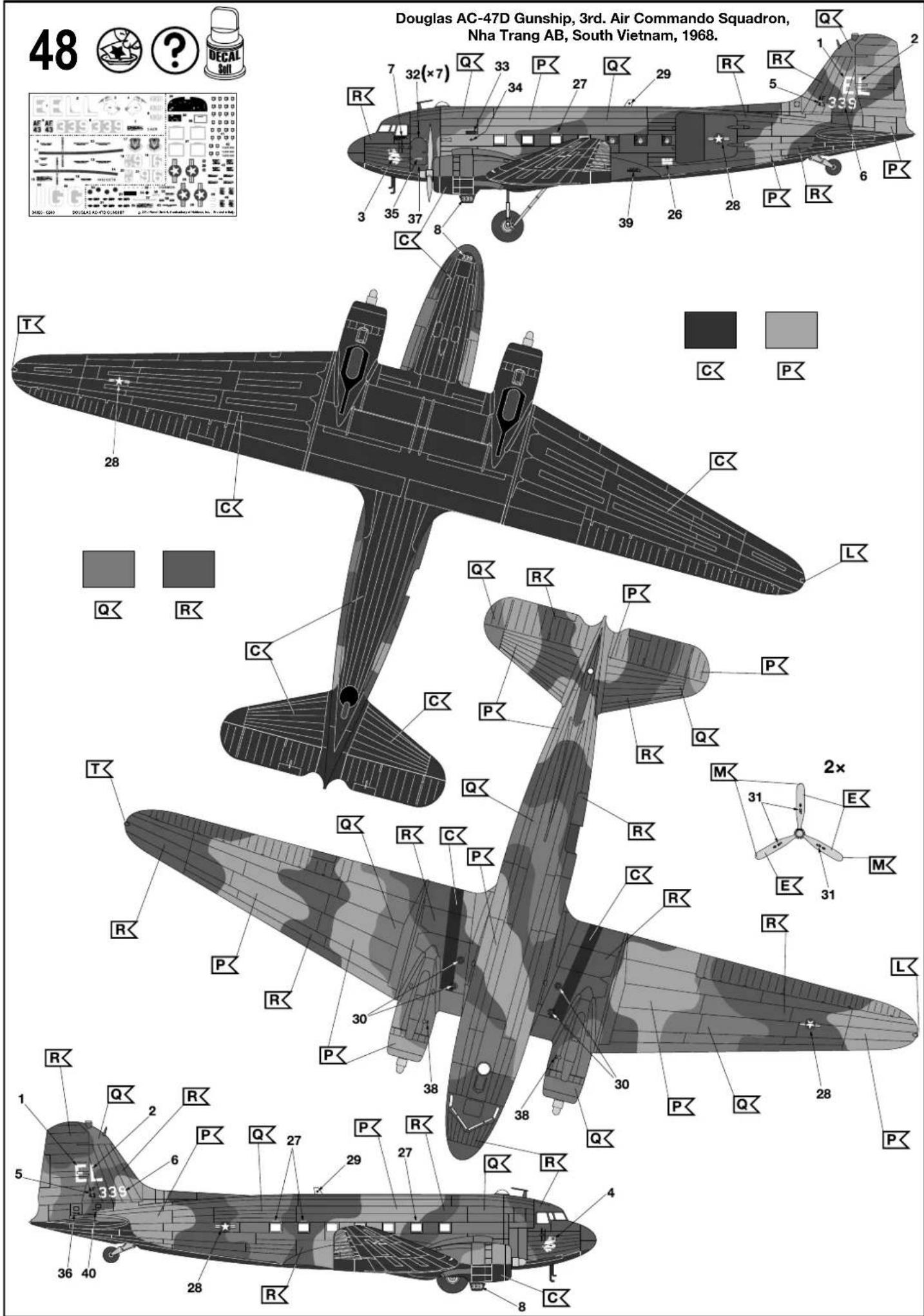

Benötigte Farben / Used Colors

Benöbige Farben Required colours

famgrün, seidenmatt 360

green, silky-matt

schwarz, seidenmatt 302

black, silky-matt

noir, saliné mat

zwart, zijdemat

negro, mate seda

preto, toscu sedoso

nero, capco seta

svart, sidermalt

musta, silkinhimmea

sorl, silkomat

sorl, silkemat

feuerrot, seidenmatt 330

beige, mal brie: mott

0=1g=, man

пежейный, матокыти

bezowy, matowy

prisc, pat bai, met

dej, mal

bezova, matna béze, matt

04926

04926

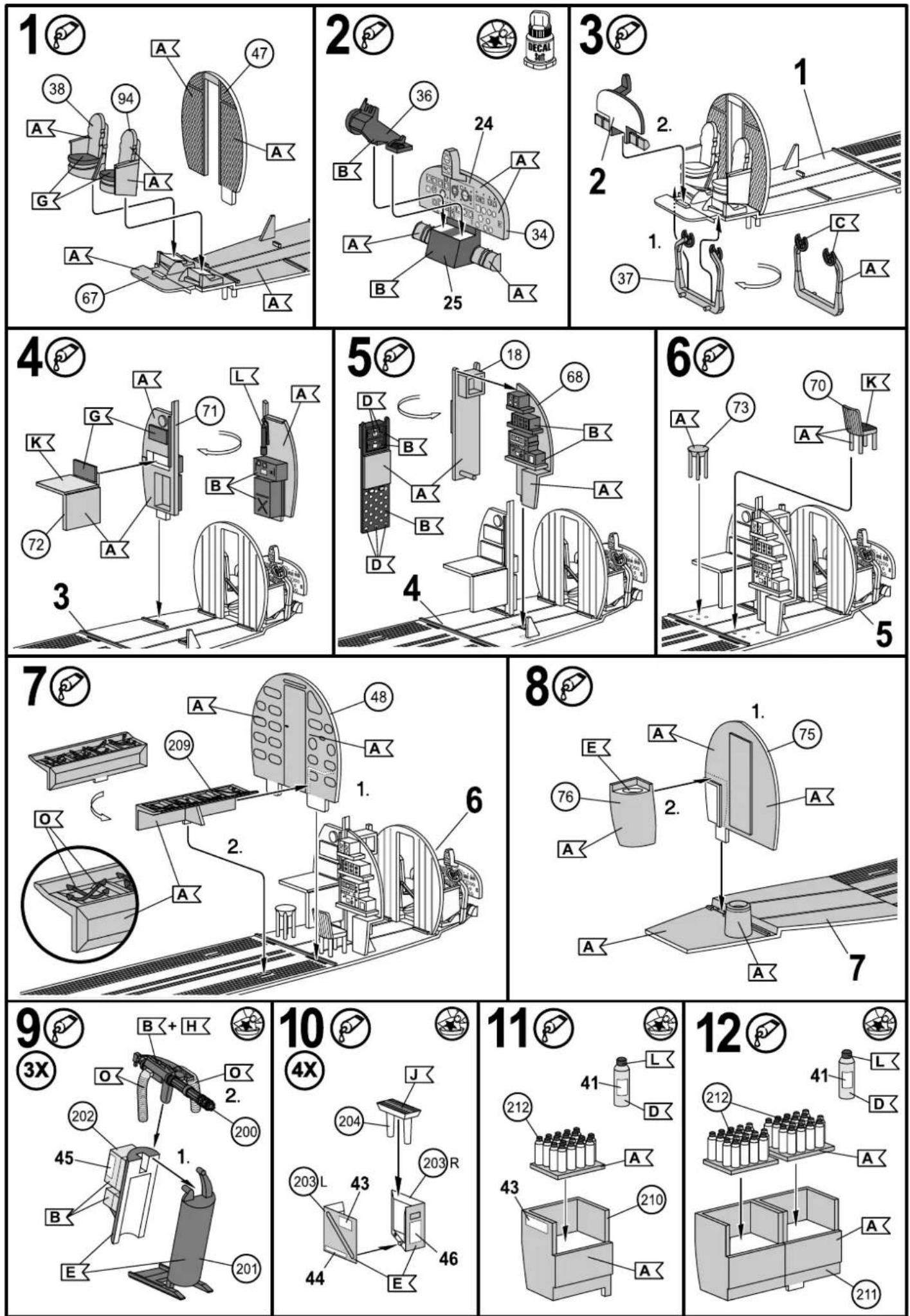

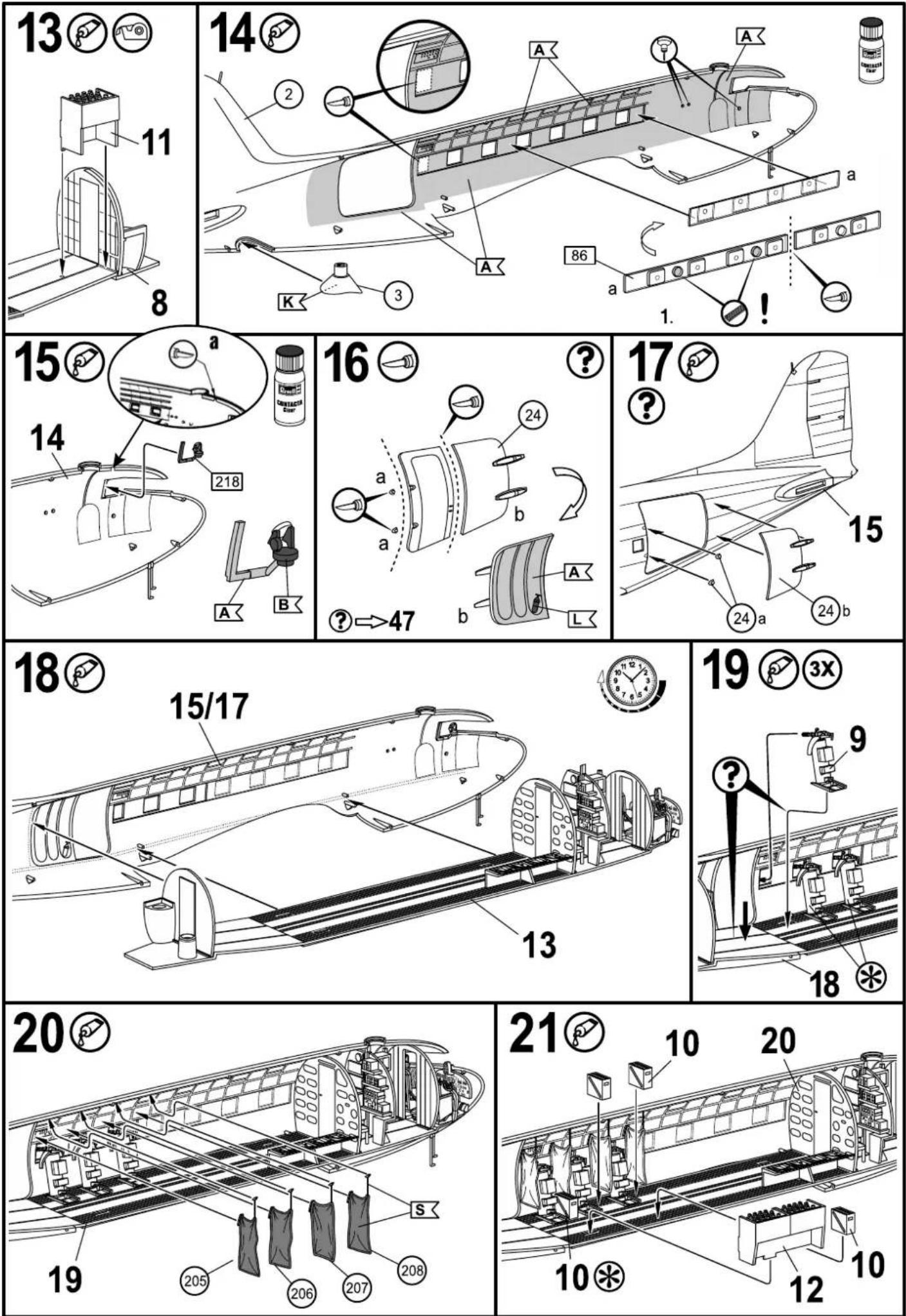

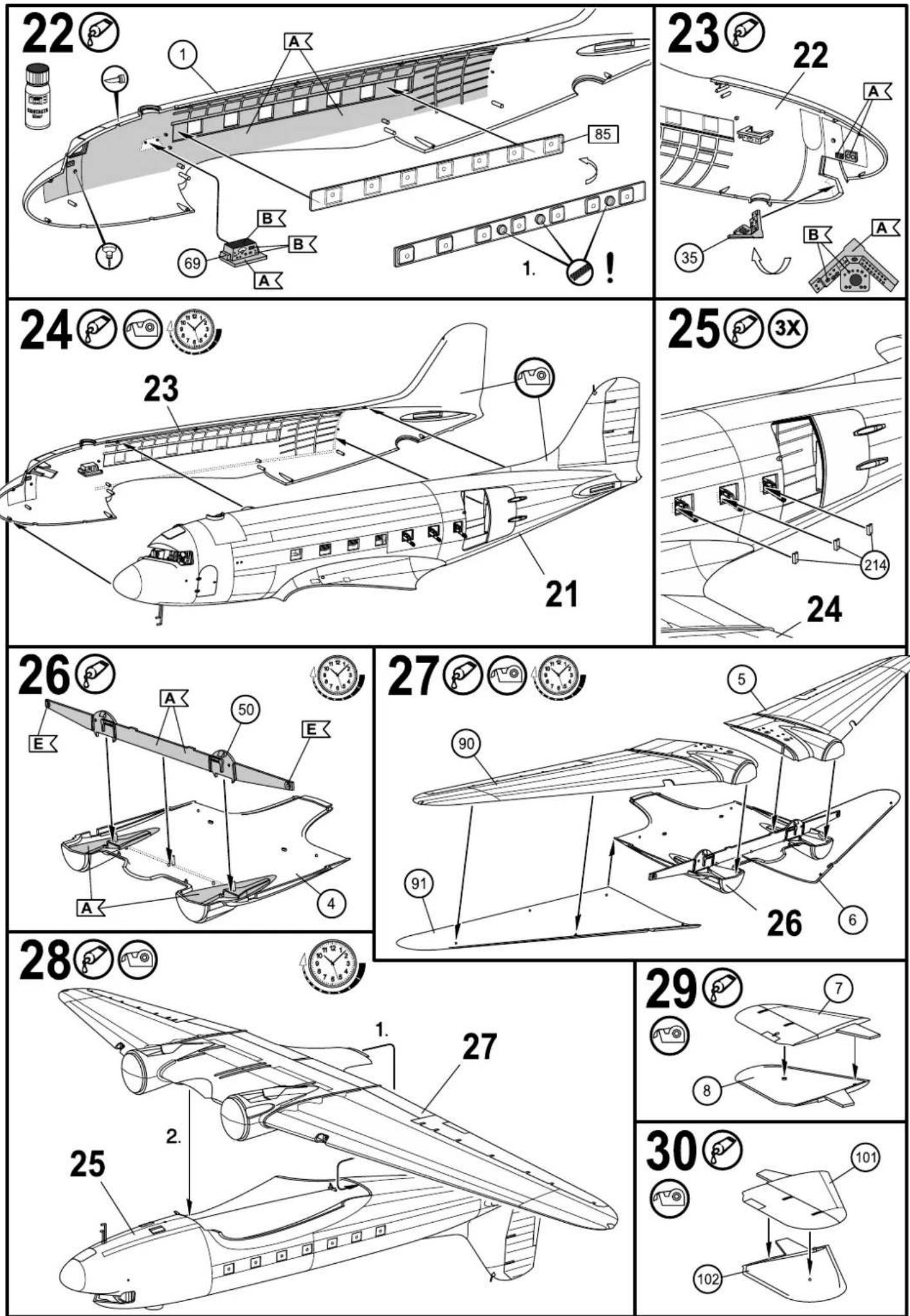

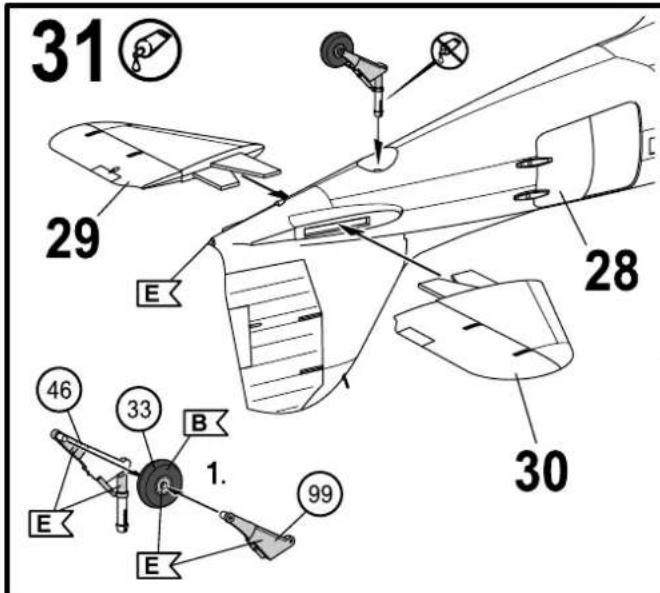

31 29 E 28 30 46 33 B 1. E E 99

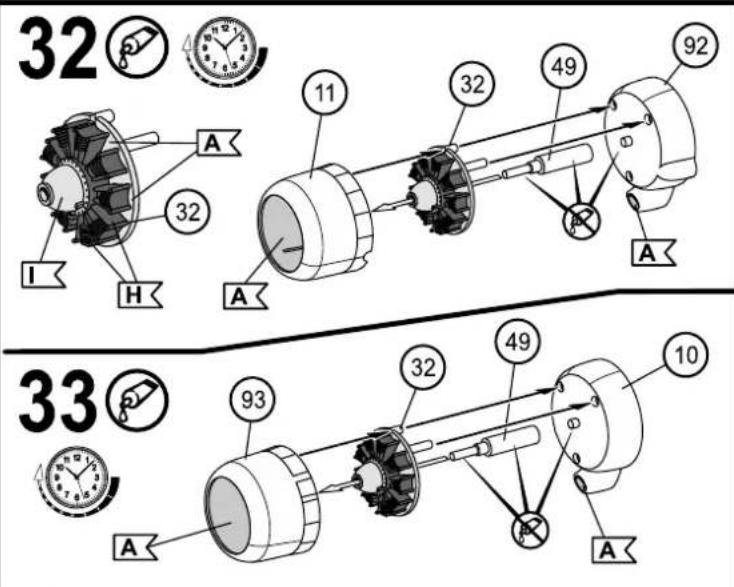

32 11 32 49 92 33 93 32 49 10 A A A H I

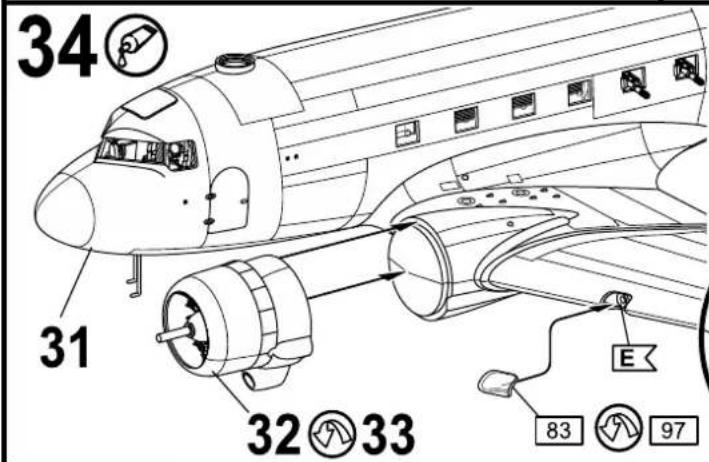

34 31 32 33 E 83 97

35 E 39 34

36 25 B 88 H

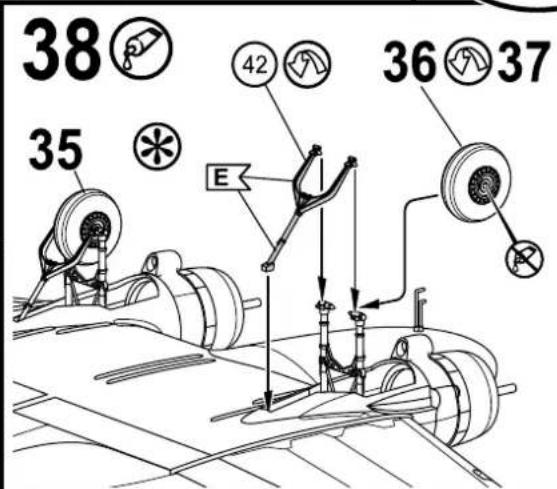

38 35 42 E 36 37

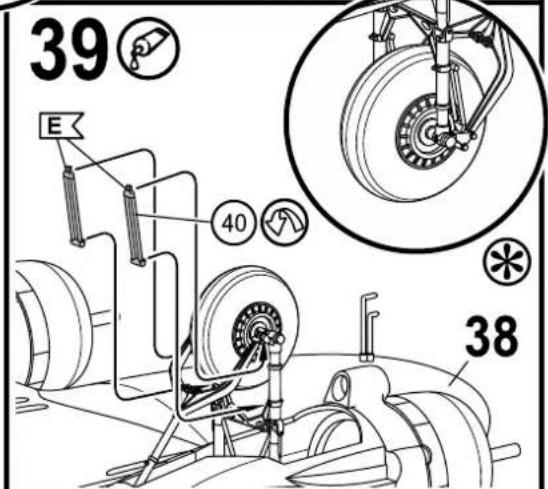

39 E 40 38

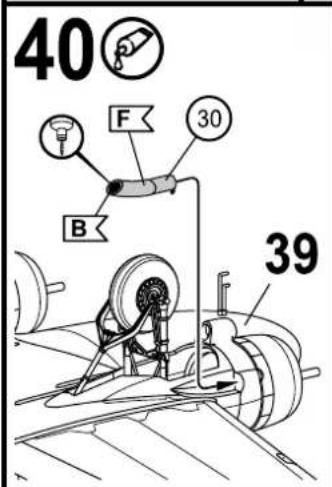

40 F 30 B 39

41 9 31 B F 39

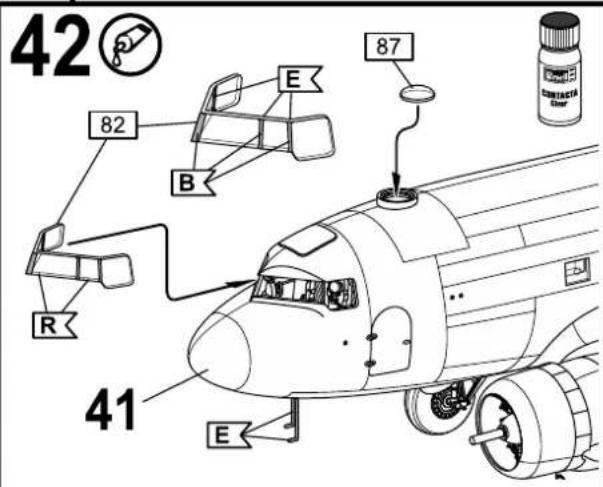

42 82 E B 87 R 41 E

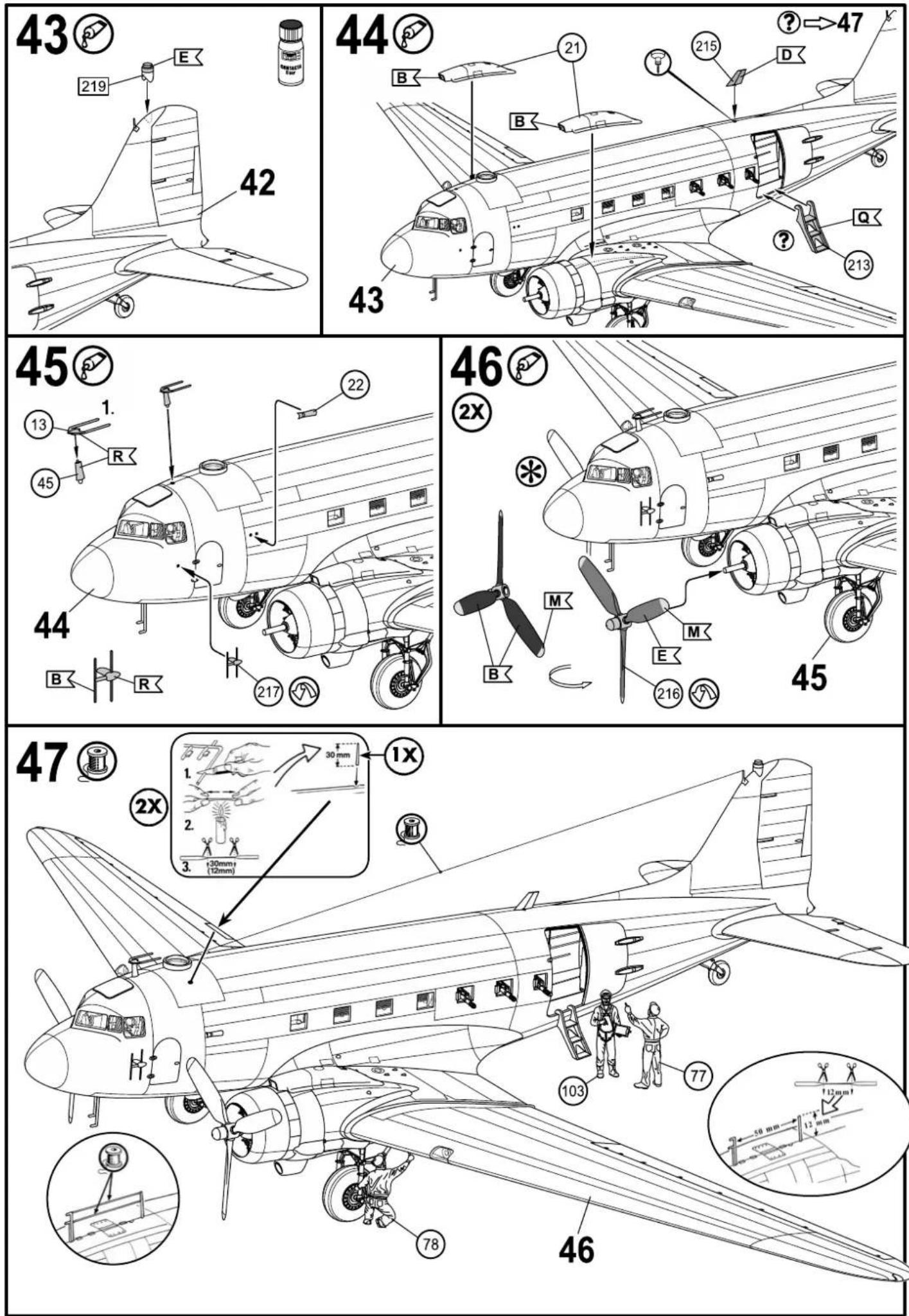

04926
