BEDIENUNGSANLEITUNG RAH-66 Attack Helicopter Revell

Der RAH-66 Attack Helikopter ist der ausgeklügelste Hubschrauber, der jemals gebaut wurde. Nach vielen Jahren Forschung auf dem Gebiet der Tarnkappentechnologie (stealth technology) hob der Prototyp dieses Musters am 04. Januar 1996 zum ersten Mal ab. Er kann als hochentwickelter Panzerzerstörer, zur bewaffneten Erkundung oder als Kampfhubschrauber eingesetzt werden und erfüllt damit alle Anforderungen der U.S. Army. Ohne selbst entdeckt werden zu können, kann sich der Attack Helikopter bei Tag und Nacht verteidigen. Die Zelle hat eine facettierte Oberfläche und ist mit Radar absorbierendem und Infrarotbestrahlung unterdrückendem Material beschichtet. Die Rotorblätter sind so konstruiert, dass sie den Erfordernissen der Tarnkappeneigenschaften entsprechen und geräuscharm sind. Die Konstruktion besteht hauptsächlich aus widerstandfähigen Verbundwerkstoffen. Um die Tarnung zu verbessern, werden alle Waffen – mit Ausnahme der dreiläufigen XM301 20-mm Bugkanone – intern verwahrt, und das Fahrwerk kann vollständig eingezogen werden. Der Attack Helikopter ist darüber hinaus mit fortschrittlichsten Avionik- und Kommunikationssystemen ausgestattet, wobei viele aus dem Programm der Lockheed Martin F-22 stammen. Das passive elektro-optische System (EOS) enthält 2 wichtige Bestandteile: erstens ein Zielerfassungssystem mit vorwärts gerichtetem Infrarotsensor (FLIR) zur TV-Wärmebilddarstellung und laser-gesteuerter Abstands- und Zielerfassung, und zweitens ein Nachtsicht-Leitsystem (NVPS) mit eigenem vorwärts gerichtetem Infrarotsensor und Bildkontrastverstärker. Beide Besatzungsmitglieder tragen einen Helm mit integriertem „Display and Sight“-System, bei dem in das Sichtfeld des Helms weitere Informationen oder Bilder eingespielt werden können. Die beiden Cockpits sind mit Farb- und Monochromdisplays ausgestattet, außerdem gehören auch Warnein rich tun gen vor Laser- und Radarabtastung sowie Störsender zur Ausstattung. 412 Stück der Attack Helikopter werden mit einem auf dem Rotormast angebrachten Longbow Feuerleitradar ausgerüstet, das dem des AH- 64D Apache ähnelt. Der Attack Helikopter kann zwar Angriffseinsätze im Alleingang fliegen, es ist jedoch vorgesehen, dass der größte Teil der Flotte als Aufklärer/Späher eingesetzt wird. Die Helikopter sollen hierbei Zielinformationen an die schweren Apache weiterleiten und damit als Jäger und Zerstörer im Team auftreten. Der Attack Helikopter kann intern sechs AGM-114 Hellfire-Raketen gegen gepanzerte Ziele und sechs AIM-92 Stinger-Raketen zur Luftabwehr aufnehmen. Die letztgenannten sind an aufwärts schwenkbaren Rumpfklappen angebracht. Zusätzlich können weitere Hellfire oder Raketenbehälter außen angebracht werden, was jedoch zu Lasten der Tarnung geht. Im Jahr 2006, wenn die U.S.- Army Mehrzweckbatallione bildet, sollen 1.213 RAH-66A Attack Helikopter aus Serienproduktion bei Aufklärungseinheiten eingesetzt werden.

Angetrieben von zwei LHTEC-T800-LHT-801 Wellenturbinen mit je 1.068 kW (1.432 shp) Leistung kann der Attack Helikopter eine Höchstgeschwindigkeit von etwa 322 km/h (200 mph) erreichen. Durchmesser des Hauprotors: 11,90 m (39 ft. 0,5 in.), Rumpflänge: 13,20 m (43 ft. 3,75 In.9), Höhe: 3,37 m (11ft. 0,75 in.).

opter

Vor dem Zusammensetzen gut durchlesen!

D: Achtung: Jedes Teil ist numeriert (1). Reihenfolge der Montageschritte beachten. Benötigte Werkzeuge: Messer und Feile zum Entfernen und Entgraten der Teile (2). Plastikteile in einer milden Waschmittellösung reinigen und an der Luft trocknen, damit der Farbanstrich und die Abziehbilder besser haften.

D: Dieser Bausatz wurde in mehrfachen Qualitäts- und Gewichtskontrollen auf Vollständigkeit überprüft. Reklamationen können nur bearbeitet werden, wenn die Bavanleitung und das aus der Kartonage ausgeschrittene EAN-Strichcode-Feld eingeschickt worden. Einzelteile aus unseren Bausätzen für Umbauten usw. liefern wir mit Rechnung per Nachnahme. Unsere Adresse: Revell AG, Abteilung X, Henschelstr. 20-30, 32257 Bünde.

Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet worden.

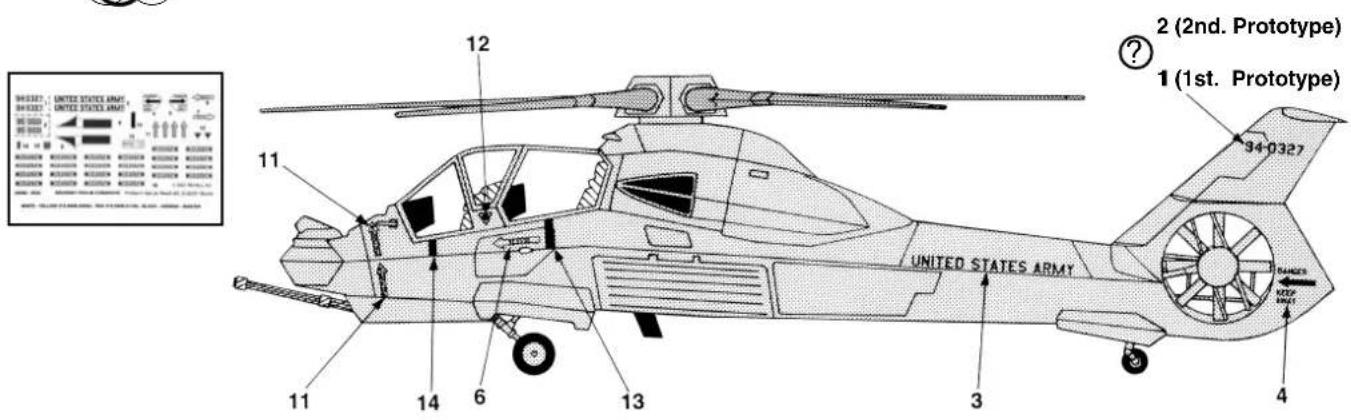

Abziehbild in Wasser einweichen und anbringen Soak and apply decals

Anzahl der Arbeitsgänge

Gleichen Vorgang auf der gegenüberliegenden Seite wiederholen Repeat same procedure on opposite side

Abbildung zusammengesetzter Teile

Benötigte Farben / Used Colors

Benöt gte Farben Required colours

A 46 B 45 5x B B H 44 48 49 47 A

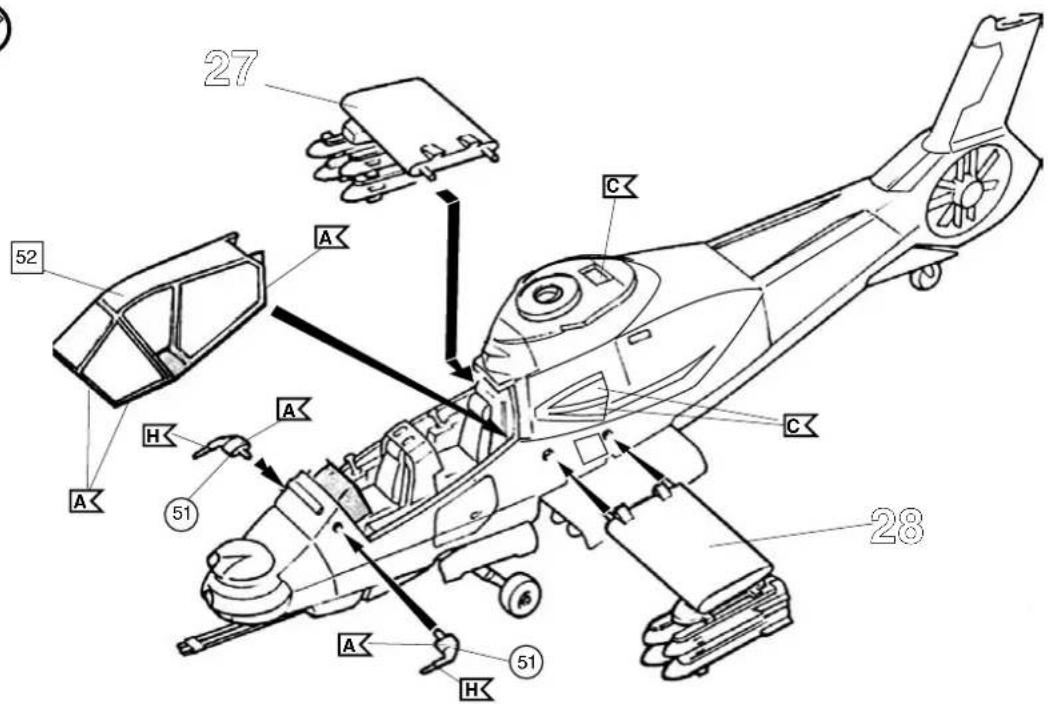

31

27 52 A C H 51 A C 28 A 51 H

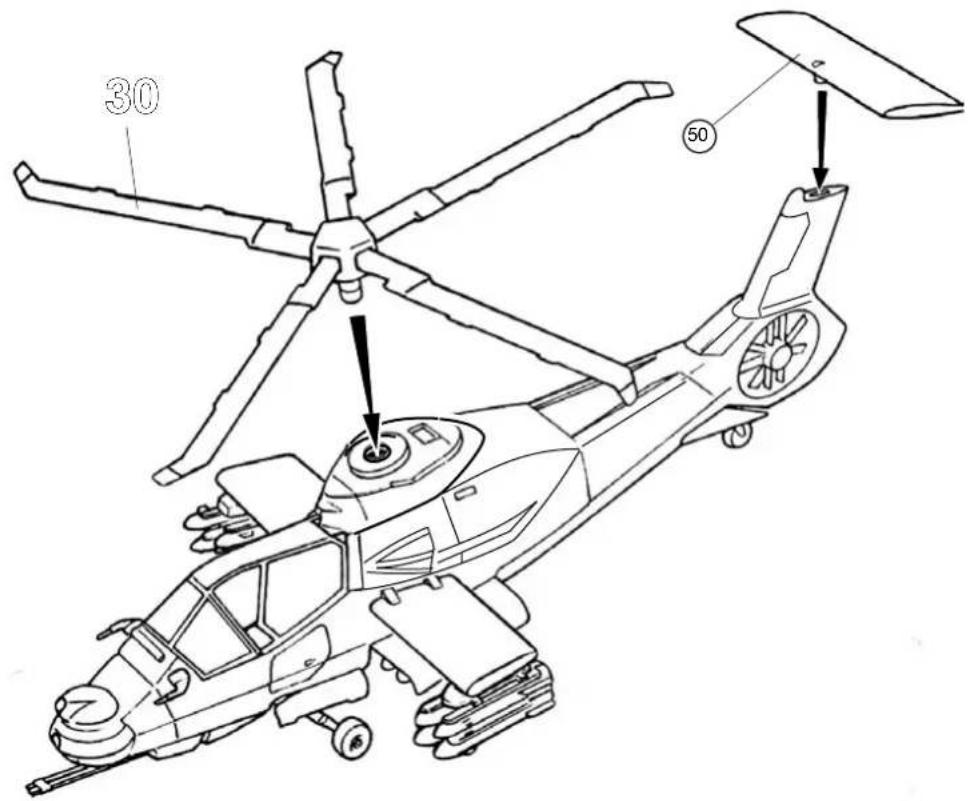

32

30 50

RAH-66A Attack Helicopter
