BEDIENUNGSANLEITUNG Focke Wulf Fw 190F-8 & Bv 246 Hagelkorn Revell

Als Ergänzung für die mit zahlreichen Schwachstellen behaftete Messerschmitt Bf 109, entstand noch in den ersten Kriegsjahren die Focke-Wulf Fw 190 mit einem luftgekühlten Doppelsternmotor vom Typ BMW 801. Von 1942 bis zum Kriegsende im Mai 1945 wurden insgesamt etwa 20 000 Maschinen gebaut, darunter 13 365 als Jäger und Nachtjäger. Mit der Fw 190A-8 erreichte die Entwicklung der Fw 190 als Jagdflugzeug ihren Höhepunkt. Gegenüber der bisher im oberen Rumpfbereich eingebauten zwei MG 17 (Kaliber 7,92 mm) wurden nun zwei MG 131 (Kaliber 13 mm) serienmäßig eingebaut. Außerdem erhielt die Baureihe A-8 einen 115 Liter Zusatztank, der hinter dem Pilotensitz eingebaut wurde. Die daraus resultierende Schwerpunktverschiebung machte die Vorverlegung des Rumpf-ETC um 200 Millimeter erforderlich. Eine dieser Maschinen wurde als A-8/U26 im Winter 1943 an die Erprobungsstelle der Luftwaffe in Karlshagen geliefert. Sie diente neben einer älteren A-5 zur Erprobung der Gleitbombe Blohm & Voss Bv 246. Trotz erfolgreich verlaufender Versuche wurde das Testprogramm am 6. Juli 1944 eingestellt. Diese Maschine kann zusammen mit der Bv 246 aus diesem Bausatz gebaut werden. Insgesamt wurden 6655 Fw 190A-8 gebaut. Für die Unterstützung der Bodentruppen wurden zahlreiche Versionen der Fw 190 zu Jagdbombern umfunktioniert und als F und G Versionen in Serie gebaut. Die am meisten gebaupte Variante war dabei mit 5 400 Exemplaren die Fw 190F-8 die auf der A-8 basierte. Die Produktion der F-8 begann im März 1944 bei der Firma Arado und im April bei Dornier. Dabei muss berücksichtigt werden das nicht alle F-8 aus der neuen Fertigung stammten, vielmehr wurden aus beschädigten Fw 190A der verschiedensten Untertypen größere Stückzahlen zu F-8 umgebaut. Neben den Einheiten an der Ostfront erhielt auch die aus dem Schlachtgeschwader 2 (SG 2) hervorgegangene I/SG 4 die neuen Maschinen. Für den Einsatz im Mittelmeerraum erhielten die F-8 dieser Gruppe einen ungewöhnlichen Tarnanstrich in den Farben Braun und Grün. Eine Maschine dieser Einheit die im Mai 1944 in Piacenza, Norditalien stationiert war, kann aus dem Bausatz gebaut werden.

Technische Daten:

Spannweite	10,50 m
Länge	8,95 m
Höhe	3,96 m
Motor	BMW 801 TU
Leistung	2 000 PS
Leergewicht	3 786 kg
Fluggewicht max.	5 474 kg
Höchstgeschwindigkeit	664 km/h
Dienstgipfelhöhe	10 360 m
Reichweite normal	775 km
Überführungsreichweite	1370 km
Startstrecke mit Bomben	860 m
Bewaffnung	2x MG131 im Bomben unter wahlweise 25
Pilot	1

Focke Wulf Fw 190F-8/A-8 & BV 246 „Hagelkorn“

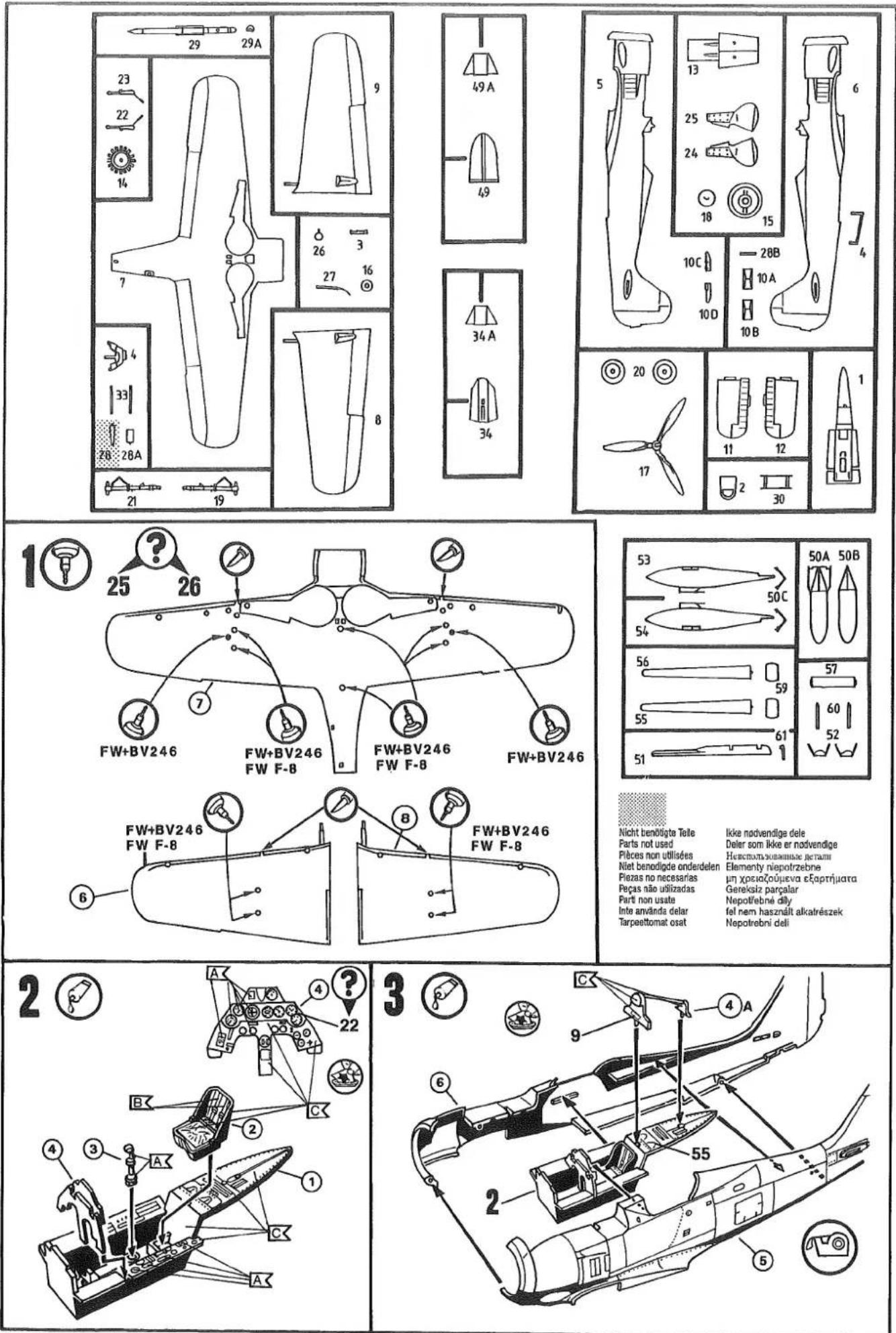

Vor dem Zusammensetzen gut durchlesen!

D: Aktung: Jedes Teil ist numeriert (1). Reihenfolge der Montogeschritte beachten. Benötigte Werkzeuge: Messor und Feile zum Entfernen und Entgraten der Telle (2) Gummitband, Klebehand und Wückschlammern zum Zusammenhalten der geklebten Einzelteile (3). Plastikteile in einer milden Wücksmittelblüssung reinigen und an der Luft tracknens, damit der Fanbanstrick und die Abziehlüller besser halten. Vor dem Ankleben prüfen ab Telle passen, Klebstoff sparsam auftragen Chrom und Farbe an den Klubeflächen entfernen. Kleine Teile anstreichen, bevor sie vom Rahmen entfernt werden (4) (5). Farben gut durchtrocknen lessen, erst dann den Zusammenbau fortseten. Jedes Abziehlbildmotiv einzeln ausschneiden und zu 20 Sekunden in warmes Wasser tauchen. Das Motiv an der bezeichneten Stelle vom Papier abschapien und mit Lösebpapier andrücken.

Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet werden.

Abziehbild in Wasser einweichen und anbringen

Anzahl der Arbeitsgänge

Gleichen Vorgang auf der gegenüberliegenden Seite wiederholen

Abbildung zusammengesetzter Teile

Mit einem Messer abtrennen

Detach with knife

Détacher au couteau

Bauteile trocknen lassen

D: Beiliegenden Sicherheitstext beachten und nachschlagebereit halten.

Dieser Bausatz wurde in mehrfachen Qualitäts- und Gewichtskontrollen auf Vollständigkeit überprüft. Reklamationen können nur bearbeitet werden, wenn die Bauanleitung, das aus der Kartonage herausgeschnittene EAN-Strichcode-Feld und der Kassenbon eingeschickt werden. Bitte haben Sie Verständnis dafür, dass wir nur Gewährleistung bei aktuellen Antikeln übernehmen können, die im Zeitraum der letzten 24 Monate erworben worden sind. Unfrei eingesandte Reklamationssendungen werden von uns nicht angenommen!

„Einzelteile für Umbauten können gegen Vorkasse erworben werden“. Unsere Adresse: Revell GmbH & Co. KG, Abteilung X, Henschelstr. 20-30, 32257 Bünde. Dieser Direktservice gilt für die Länder: Deutschland, Benelux, Österreich, Frankreich, Großbritannien. Reklamationen aus den Übrigen Ländern werden über die jeweiligen Distributeure abgewickelt. Bitte kontakten Sie Ihren Händler.

Benötigte Farben / Used Colors

Benitigte Farben

Required colours

Du trenger folgende tager

Nodvendige larger

Необходимые краски

Potrzebne kolory

Απαιτούμενα χρώματα

Gerekli renkler

Potřebné barvy

Szükséges színek.

Potrebne barve

A

anthrazit, matt 9

andrace grey, mall

andrace, mal

artacid, mat

antracilla, male

andacile, tesco

апикаите, орасо

318301, 田

anizati, nimica

Housghe, Mau. enprisit, malt.

amidom, M41

olivgrün, seidenmatt 361

Schwarzgrün, matt 40

Black green, malt

vert noir, mal

Zhangroen, ma

legro verdoso, male

verde-preto, ma

Nero verde, opaci

Stargion, nell.

Mustardine, shea Sardegan, mal

Congress, mail Sudcronn, mail

Челко-зелей

develles, mit klar matt

беспектный, материй

bezbaryny, małowy

άγρωμο, μει

renksiz, mal

bezbarevná, matná

szintelen, matt

brezbravna, mal

L

gelb, matt 15

yellow, mar

Vollständ, Berlin mil net

gul, natt

желтый, матовый

żółty, małowy

κίτρινο, ματ

sari, mal

žlutá, matná

sárga, melt

rumena, mal

Nicht benötigte Teile

Parts not used

26 Focke-Wulf Fw 190A-8 with Blohm&Voss Bv 246 „Hagelkorn" Flight Test at Karlshagen, Germany June 1944 33 13 44 40 35 21 47 50 38 46 47 B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B RLM 70 RLM 74 RLM 75 RLM 76 RLM 70 RLM 74 RLM 75 RLM 76 RLM 70 RLM 74 RLM 75 RLM 76
