BEDIENUNGSANLEITUNG TC-0801 Eago

Auf dem Großen Damm 13-15

47546 Kalkar

Tel.: [phone]

Fax: [phone]

Email: [e-mail]

www.eago-deutschland.de

EAGO

Installations- und Bedienungsanleitung

Badmöbel Toscana-Serie

TC-0800, TC-0801, TC-1600, TC-1600,

TC-1601, TC-1602

Inhalt

1 Sicherheitshinweise
2 Materialien
3 Modellvarianten
5 Installationsschritte
8 Elektroinstallation
9 Pflegenhinweise

Sicherheitshinweise

1. Lesen Sie sich diese Anleitung vor der Installation aufmerksam durch.
2. Die Elektroinstallation muss nach DIN VDE0100 erfolgen und darf nur von qualifiziertem und autorisiertem Fachpersonal des Elektrohandwerkes durchgeführt werden.
3. Stellen Sie sicher, dass die Stromversorgung getrennt ist, bevor Sie mit der Installation der Möbel und den elektronischen Bauteilen beginnen.
4. Der Anschluss an die Wasserversorgung darf nur von qualifiziertem und autorisiertem Fachpersonal des Installationshandwerkes durchgeführt werden.
5. Bewahren Sie diese Anleitung bei Ihren Unterlagen auf, falls Fragen auftreten sollten.
6. Halten Sie unbedingt die Montagemaße ein und benutzen Sie das mitgelieferte Montagematerial.
7. Achten Sie auf stabile Installation der Badmöbel um Verletzungen zu vermeiden.
8. Prüfen Sie nach Abschluss der Aufbauarbeiten alle Anschlüsse und Dichtungen auf korrekten Sitz und Dichtigkeit.
9. Wenn alle Anschlüsse kontrolliert sind, können Sie die Beleuchtung, mit dem Schalter an der Unterseite des Spiegels, anschalten.

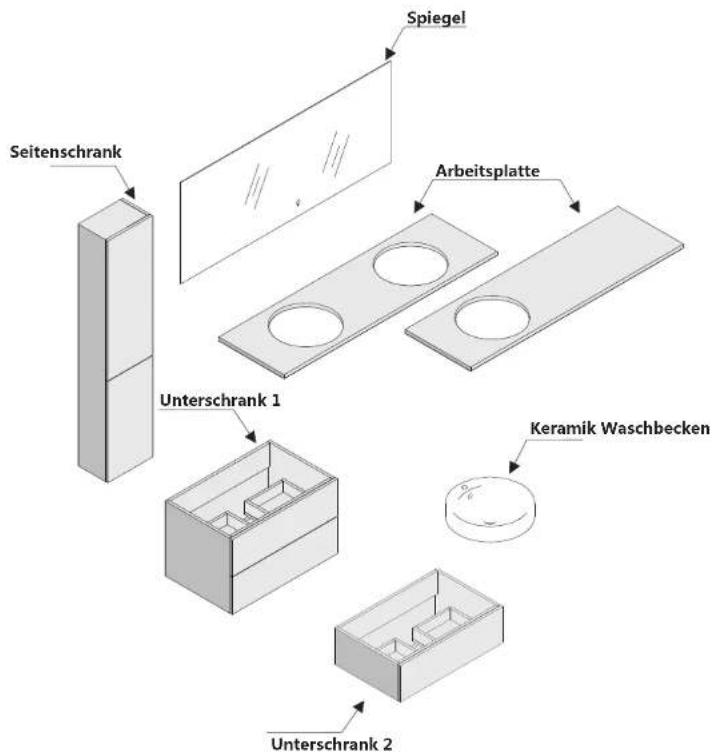

Materialien

Seitenschrank Spiegel Arbeitsplatte Unterschrank 1 Keramik Waschbecken Unterschrank 2

Die Materialen sind abhängig von dem gewählten Modell.

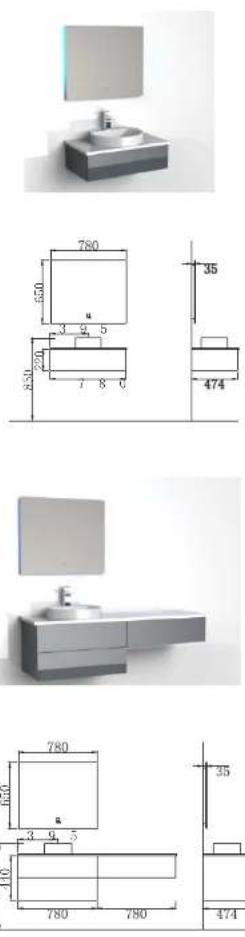

Modellvarianten

780 650 3 4 5 520 540 780 35 474

Installationsschritte

(mm)

A: Wasseranschlüsse in der Wand
B: Anschluss Abfluss in der Wand

Die angegebenen Maße sind Empfehlungsmaße. Bitte beachten Sie, dass Sie den Unterschrank ggf. Ihre Vor-Ort Situation anpassen müssen

1

Entnehmen Sie die Schubladen um die Montage leichter zu gestalten.

Stellen Sie die Unterschränke so

2 nebeneinander, wie Sie diese später an die Wand montiert haben möchten. Bohren Sie wie in Bild 1 zu sehen, ein Loch durch beide Unterschränke, sodass Sie diese später mit einander

verbinden können. Achten Sie beim bohren allerdings darauf, dass die Unterschränke exakt nebeneinander stehen und die Kante oberhalb der Unterschränke einen genauen Übergang bilden.

Verschrauben Sie danach die beiden Unterschränke miteinander. (Bild 2) Halten Sie den komplett montierten Unterschrank an die Wand (es werden ggf. mehrere Personen benötigt) und markieren Sie die Punkte für die Wandhalterungen. Nehmen Sie den Unterschrank weg, und verschrauben die Wandhalterungen. Achten Sie darauf, dass alle Halterungen auf der selben Höhe verschraubt werden.

Wenn Sie die Halterungen angebracht haben, hängen Sie den Unterschrank an die Wand.

①
Schritt 1 (Verschraubung der Unterschränke) entfällt, sollten Sie eine 800mm Variante besitzen. (TC-0800, TC-0801)

Bitte beachten Sie, dass die Höhe der Wandhalterungen und damit die Höhe des Badmöbel, an den Positionen des Bauseits bestehenden Abfluss und den Warm- und Kaltwasseranschlüssen angepasst werden muss.

Installationsschritte

Hinweis: Falls Sie das TC-1601 besitzen, können Sie den einzelnen 800mm Unterschrank, entweder links, oder rechts von dem Unterschrank mit den doppelten Schubladen montieren. Bitte beachten Sie dazu wieder die Positionierung des Abflusses und der Warm -und Kaltwasseranschlüsse, die spätere gewünschte Lage des Waschbeckens.

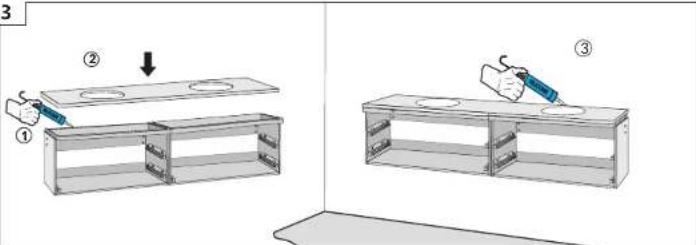

3

Setzen Sie nun die Arbeitsplatte auf den Unterschrank.

Geben Sie dazu zunächst Silikon, oder anderen dafür geeigneten Kleber auf den Rand des Unterschranks.

Danach legen Sie die Platte auf den Schrank. Achten Sie darauf, dass die Arbeitsplatte an beiden Seiten gleich bündig mit dem Unterschrank ist.

Hinweis: Bei dem TC-1601, ist eine variable Montage der Arbeitsplatte möglich. Dort können Sie das Waschbecken entweder auf der rechten, oder auf der linken Seite platzieren, indem Sie die Arbeitsplatte entsprechend auf dem Unterschrank positionleren.

Danach können Sie noch den Spalt zwischen Arbeitsplatte und Wand mit Silikon füllen, damit kein Wasser hinter den Schrank laufen kann.

Wenn Sie die Waschbecken auf die Arbeitsplatte setzten, können Sie auch dort - nach dem ausrichten der Waschbecken - mit Sillikon arbeiten, damit auch dort kein Wasser in den Schrank fließen kann. (Schritt 5)

4

Wenn alle Installations - und Montageschritte erfolgt sind, können Sie die Schubladen wieder einsetzen.

Installationsschritte

Elektroinstallation

5
Montage der Waschbecken Siehe auch Punkt 3

1

Montage Seitenschrank (optional erhältlich)
6

Das angegebene Maß ist ein Empfehlunsmaß

2 B ① Ø10 ② ③ ④ 1900

(mm)

Das angegebene Maß ist auf das Empfehlungsmaß des Unterschrankes zurück zu führen. Sollten Sie den Unterschrank in einer anderen Höhe montiert haben, müssen Sie die Position des Spiegels dementsprechend anpassen.

Achtung: Lassen Sie die Installation des Spiegels bestenfalls von einem qualifizierten Elektriker durchführen.

Pflegehinweise

Benutzen Sie zur Reinigung keine spitzen oder harten Gegenstände, da die Oberflächen beschädigt werden können.

Benutzen Sie zur Reinigung keine stark ätzenden Reinigungsmittel wie Aceton oder Ammoniak. Zur täglichen Pflege und Reinigung empfehlen wir die Verwendung von haushaltsüblichen Allesreiniger und einem weichen Tuch. Überschüssige Flüssigkeit ist sofort mit einem weichen Tuch zu entfernen.

Setzen Sie das Produkt keiner übermässigen Hitze aus. Achten Sie bei der Wahl des Installationsortes darauf, dass keine Heizkörper oder andere wärmeabstrahlenden Geräte in der Nähe des Produktes sind.

Setzen Sie das Produkt keiner übermässigen Sonneneinstrahlung aus. Die Oberfläche des Produktes kann Schaden nehmen, und die Farbe der Oberflächen bleibt aus.

Wasserablagerungen sind sofort mit einem weichen Tuch zu entfernen

Weiterhin ist darauf zu achten, dass Sie das Produkt nicht mit zu schweren Gegenständen belasten. Unterlassen Sie ebenfalls sich auf das Produkt zu setzen oder zu stellen. Für Schäden, die durch unsachgemäße Behandlung entstanden sind, können wir keine Haftung übernehmen.
