Produkttyp	Zweigriff-Badewannenarmatur für Durchlauferhitzer
Modell	ADHO 70 WD
Hersteller	AEG
Bestellnummer	228905
Material	Messing, verchromt
Höhe	329 mm
Breite	177 mm
Tiefe	140 mm
Schlauchlänge	1250 mm
Anschlussgewinde	G 1/2
Max. Ruhedruck	0,6 MPa
Bedienung	Zweigriff (links warm, rechts kalt)
Umschaltung	Schwenkauslauf / Handbrause (Drucktaste)
Strahlregler	Ja, entnehmbar
Reinigung	Feuchtes Tuch, keine scheuernden Mittel
Entkalkung	Strahlregler ausbauen und entkalken
Ersatzteile	Strahlregler (279932), Handbrause (279482)
Garantie (privat)	24 Monate
Kundendienst	Tel. [phone] (0,09 €/min)
Gewicht (ca.)	2,5 kg

Häufig gestellte Fragen - ADHO 70 WD AEG

Wie schalte ich zwischen Schwenkauslauf und Handbrause um?

Was tun, wenn kein warmes Wasser fließt?

Wie reinige ich die Armatur richtig?

Was tun bei schlechtem Wasserstrahl?

Welche Ersatzteile gibt es für diese Armatur?

Wie installiere ich die Armatur?

Welche Sicherheitshinweise sind zu beachten?

Welche Garantiebedingungen gelten?

Wie entsorge ich das Altgerät umweltgerecht?

Wo finde ich den Kundendienst für AEG Sanitärgeräte?

BEDIENUNGSANLEITUNG ADHO 70 WD AEG

Zweigriff-Badewannenarmatur für Durchlauferhitzer

Bedienung und Installation

BEDIENUNG 2

1. Allgemeine Hinweise ....2
   1.1. Zeichenerklärung....2
2. Sicherheit....3
3. Gerätebeschreibung 3
4. Bedienung....3
5. Reinigung, Pflege und Wartung....3
6. Was tun wenn .... 3
   6.1. ... kein warmes Wasser fließt....3
   6.2. ... das Wasser mit einem schlechten Strahl fließt....3
   6.3. ... der Duschstrahl ein schlechtes Strahlbild hat....3

INSTALLATION....4

1. Sicherheit......4
   7.1. Landesspezifische Sicherheitshinweise 4
   7.2. Vorschriften, Normen und Bestimmungen 4
2. Lieferumfang ....4
3. Installation....4
4. Montage 4
   10.1. Kaltwasseranschluss über Armatur 4
   10.2. Kaltwasseranschluss über Durchlauferhitzer 5
   10.3. Anschließen des Durchlauferhitzers....5
5. Inbetriebnahme....5
6. Technische Daten....5

KUNDENDIENST UND GARANTIE 6

UMWELT UND RECYCLING....7

1. Allgemeine Hinweise

Das Kapitel Bedienung richtet sich an den Benutzer und den Fachhandwerker.

Das Kapitel Installation richtet sich an den Fachhandwerker.

Lesen Sie diese Anleitung sorgfältig durch und bewahren Sie diese auf. Geben Sie die Anleitung im Falle einer Weitergabe des Gerätes an den nachfolgenden Benutzer weiter.

1.1 Mitgeltende Dokumente

Beachten Sie die Bedienungsanleitung des Duchlauferhitzers.

1.2 Zeichenerklärung

1.2.1 Bildzeichen in dieser Dokumentation:

In dieser Dokumentation werden Ihnen Bildzeichen und Hervorhebungen begegnen. Diese haben folgende Bedeutung:

VORSICHT!

Kennzeichnet Hinweise deren Nichtbeachtung Verletzungen zur Folge haben können.

Bitte lesen!

Kennzeichnet Tipps und andere nützliche Informationen.

» Passagen mit diesem vorangestellten Zeichen zeigen Ihnen erforderliche Handlungen, die Schritt für Schritt beschrieben werden.

° Passagen mit diesem Zeichen zeigen Ihnen Aufzählungen.

2. Sicherheit

VORSICHT! Gefahr durch Verbrühungen

Das an der Armatur austretende Wasser kann sehr heiß sein (> 43 °C).

Deshalb:

- Sehen Sie gegebenenfalls Verbrühschutzmaßnahmen vor.

3. Gerätebeschreibung

Die Armatur ist zum Betrieb mit einem geschlossenen (druckfesten) Durchlauferhitzer bestimmt.

Der Schwenkauslauf ist mit einem Strahlregler ausgestattet.

4. Bedienung

Warmes Wasser zapfen Sie, wenn Sie nur den linken Bediengriff betätigen. Wenn Sie nur den rechten Bediengriff betätigen, können Sie kaltes Wasser zapfen.

Wenn Sie beide Bediengriffe betätigen, können Sie sich die gewünschte Temperatur durch entsprechendes Öffnen beziehungsweise Drosseln der Volumenströme mischen.

Bei der Armatur können Sie zwischen Schwenkauslauf und Handbrause umschalten. Drücken Sie dazu den Umsteller während des Wasserzapfens.

Nach Zapfende stellt sich die Armatur selbstständig wieder um, so dass beim erneuten Zapfen das Wasser wieder aus dem Schwenk auslauf läuft.

5. Reinigung, Pflege und Wartung

Reinigen Sie die Armaturen mit einem feuchten Tuch. Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel.

Entkalken Sie den Strahlregler, wenn er verkalkt ist. Nehmen Sie ihn dazu aus dem Schwenkarm heraus.

6. Was tun wenn ...

6.1 ... kein warmes Wasser fließt

Obwohl das Zapfventil ganz geöffnet ist. In diesem Fall kann es sein, dass der Durchlauferhitzer das Wasser nicht aufgeheizt hat weil keine Spannung anliegt. Kontrollieren Sie die Sicherung beziehungsweise den Fehlerstromschutzschalter in Ihrer Hausinstallation.

6.2 ... das Wasser mit einem schlechten Strahl fließt

Dann kann es sein, dass der Strahlregler in der Armatur verschmutzt oder verkalkt ist. Reinigen Sie in diesem Fall den Strahlregler oder entkalken Sie ihn. Den Strahlregler können Sie bei uns als Ersatzteil mit der Bestellnummer 279932 bestellen.

6.3 ... der Duschstrahl ein schlechtes Strahlbild hat

In diesem Fall kann es sein, dass die Handbrause verkalkt oder verschmutzt ist. Reinigen Sie dann die Handbrause oder entkalken Sie sie. Die Handbrause können Sie bei uns als Ersatzteil mit der Bestellnummer 279482 bestellen.

7. Sicherheit

7.1 Landesspezifische Sicherheitshinweise

Alle nötigen Schritte bis nach der Erstinbetriebnahme müssen von einem Fachandwerker durchgeführt werden. Dabei muss diese Installationsanweisung beachtet werden.

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für die Armatur bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

7.2 Vorschriften, Normen und Bestimmungen

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen, in Deutschland zum Beispiel die DIN 1988 und die EN 806.

8. Lieferumfang

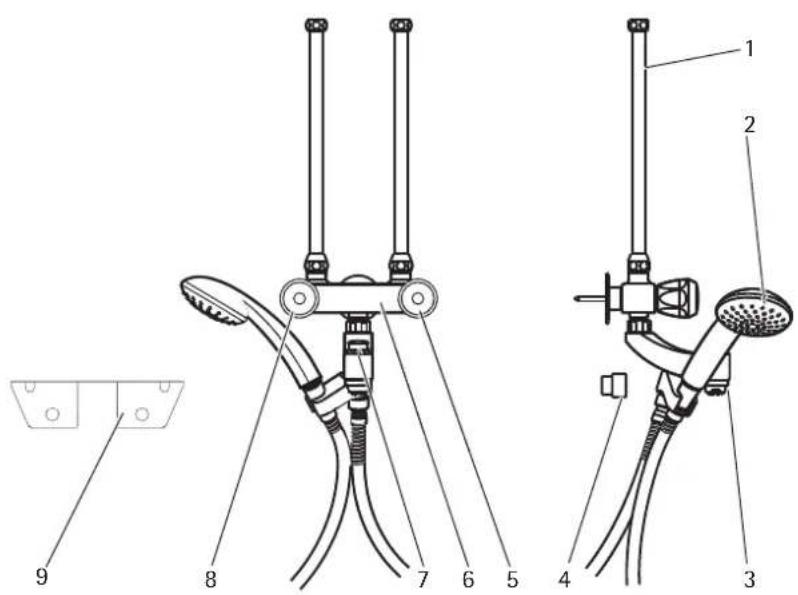

Der Lieferumfang ist in folgender Abbildung erkennbar.

1 Wasserzulaufrohre
2 Handbrause mit Halterung
3 Schwenkauslauf mit Strahlregler
4 Wandanschlussstutzen für Kaltwasseranschluss
5 Bediengriff für Kaltwasser
6 Armaturenkörper
7 Umsteller Schwenkauslauf - Handbrause
8 Bediengriff Warmwasser
9 Stützblech
ohne Abbildung: Verschlussstopfen

9. Installation

Die Armatur ist für einen Ruhedruck bis 0,6 MPa zugelassen. Bauen Sie einen Druckminderer vor der Armatur in die Wasserleitung ein, wenn der Ruhedruck höher ist.

10. Montage

» Achten Sie bei den folgenden Montageschritten auf die Dichtheit aller Verbindungsstellen.

10.1 Kaltwasseranschluss über Armatur

» Schrauben Sie den beiliegenden Wandanschlussstutzen in die Wandscheibe.

» Schrauben Sie den Armaturenkörper in den Wandanschlussstutzen.

» Verschließen Sie mit den der Armatur beigelegten Stopfen die Unterputzanschlüsse des Durchlauferhitzers.

10.2 Kaltwasseranschluss über Durchlauferhitzer

» Befestigen Sie die beiliegende Steindolle an der Wand.

» Schrauben Sie den Armturenkörper in die Steindolle.

10.3 Anschließen des Durchlauferhitzers

» Entgraten Sie die Rohre, wenn Sie diese gegebenenfalls gekürzt haben.

» Legen Sie gegebenenfalls das mitgelieferte Stützblech in das Rückwand-Unterteil des Durchlaferhitzers ein. Das Stützblech ist nötig, um die Armaturenrohre in der vorgeschriebenen Lage zu halten und den Feuchtigkeitsschutz zu gewährleisten. Beachten Sie die Bedienungsanleitung des Durchlauferhitzers.

» Schrauben Sie die Wasserzulaufrohre zur Verbindung zwischen Durchlauferhitzer und Armaturenkörper an.

» Schrauben Sie den Schwenkarm mit Duschschlauch und Halterung für die Handbrause an den Armaturenkörper an.

11. Inbetriebnahme

» Schalten Sie die Sicherung des Durchlauferhitzers aus.
» Öffnen Sie das linke Zapfventil.
» Warten Sie, bis das Wasser am Auslauf blasenfrei austritt.
» Schalten Sie die Sicherung des Durchlauferhitzers wieder ein.

12. Technische Daten

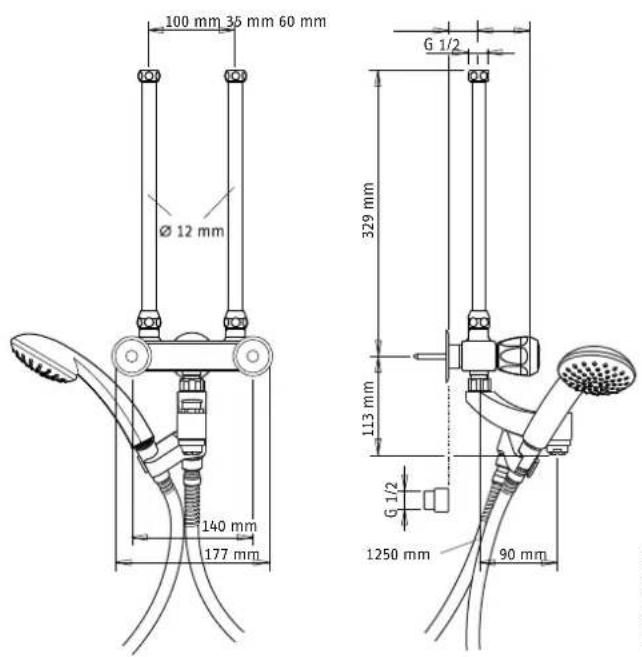

12.1 Abmaße
