BEDIENUNGSANLEITUNG AHEO 70 D AEG
Einhebel-Duscharmtur für offene Warmwasserspeicher
Bedienung und Installation
BEDIENUNG 2
- Allgemeine Hinweise 2
1.1 Zeichenerklärung 2 - Sicherheit ____ 2
- Gerätebeschreibung ____ 3
- Bedienung ____ 3
- Reinigung, Pflege und Wartung ____ 3
- Was tun wenn ... 3
6.1 ... kein warmes Wasser fließt 3
6.2 ... der Duschstrahl ein schlechtes Strahlbild hat ____ 3
6.3 ... das Wasser aus der Armatur tropft ____ 3
INSTALLATION 3
- Sicherheit 3
7.1 Landesspezifische Sicherheitshinweise 3
7.2 Vorschriften, Normen und Bestimmungen ____ 3 - Gerätebeschreibung ____ 3
8.1 Lieferumfang 3 - Installation 4
-
Montage 4
-
Inbetriebnahme 5
11.1 Füllen des Speichers 5
11.2 Kontrolle der maximalen Durchflussmenge 5
11.3 Einschalten des Speichers 5
1. Allgemeine Hinweise
Das Kapitel Bedienung richtet sich an den Benutzer und den Fachhandwerker.
Das Kapitel Installation richtet sich an den Fachhandwerker.
Bitte lesen!
Lesen Sie diese Anleitung sorgfältig durch und bewahren Sie diese auf. Geben Sie die Anleitung im Falle einer Weitergabe des Gerätes an den nachfolgenden Benutzer weiter.
1.1 Zeichenerklärung
1.1.1 Bildzeichen in dieser Dokumentation:
In dieser Dokumentation werden Ihnen Bildzeichen und Hervorhebungen begegnen. Diese haben folgende Bedeutung:
Achtung!
Hinweis auf eine Gefahr die vorhanden ist. Es kann Schaden am Gerät oder für die Umwelt entstehen. Es kann auch wirtschaftlicher Schaden entstehen.
Bitte lesen!
Lesen Sie den Text neben diesem Bildzeichen sorgfältig durch.
» Passagen mit diesem vorangestellten Zeichen zeigen Ihnen erforderliche Handlungen, die Schritt für Schritt beschrieben werden.
^a Passagen mit diesem Zeichen zeigen Ihnen Aufzählungen.
2. Sicherheit
Gefahr durch Verbrühungen oder Verbrennungen!
Diese Gefahr besteht bei Temperaturen größer 43 °C.
Verkalkung kann den Auslauf der Armatur verschließen.
Verschließen Sie niemals den Armaturenauslauf.
Einen vorhandenen Duschschlauch an der Armatur dürfen Sie nicht knicken!
In allen diesen genannten Fällen wird der Speicher mit dem Netzdruck des Wassernetzes belastet. Dafür ist er nicht ausgelegt und er kann dann beschädigt werden.
3. Gerätebeschreibung
Die Armatur ist zum Betrieb mit einem offenen (drucklosen) Übertisch-Warmwasserspeicher bestimmt.
Beim Aufheizen des Speichers vergrößert sich das Wasservolumen. Dabei tropft das Ausdehnungswasser durch den Auslauf der Armatur ab. Dies ist ein notwendiger und normaler Vorgang.
4. Bedienung
Wasser zapfen Sie, wenn Sie den Bedienhebel nach vorne ziehen.
Durch seitliches Schwenken des Bedienhebels können Sie sich die gewünschte Temperatur durch Mischen des kalten und warmen Wassers einstellen. Eine Drehung nach rechts lässt kaltes Wasser fließen, eine Drehung nach links lässt warmes Wasser fließen.
5. Reinigung, Pflege und Wartung
Reinigen Sie die Armaturen mit einem feuchten Tuch. Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel.
6. Was tun wenn ...
6.1 ... kein warmes Wasser fließt
Obwohl das Zapfventil ganz geöffnet ist. In diesem Fall kann es sein, dass der Speicher das Wasser nicht aufgeheizt hat weil keine Spannung anliegt. Kontrollieren Sie die Sicherung beziehungsweise den Fehlerstromschutzschalter in Ihrer Hausinstallation.
6.2 ... der Duschstrahl ein schlechtes Strahlbild hat
In diesem Fall kann es sein, dass die Handbrause verkalkt oder verschmutzt ist. Reinigen Sie dann die Handbrause oder entkalken Sie sie. Die Handbrause können Sie bei uns als Ersatzteil mit der Bestellnummer 279482 bestellen.
6.3 ... das Wasser aus der Armatur tropft
Wenn sich das Wasser im Speicher ausdehnt, tropft das Ausdehnungswasser über die Armatur ab. Das ist ein normaler Vorgang.
7. Sicherheit
7.1 Landesspezifische Sicherheitshinweise
Alle nötigen Schritte bis nach der Erstinbetriebnahme müssen von einem Fachhandwerker durchgeführt werden. Dabei muss diese Installationsanweisung beachtet werden.
Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für die Armatur bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.
7.2 Vorschriften, Normen und Bestimmungen
Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen. In Deutschland zum Beispiel die DIN 1988 und die EN 806.
8. Gerätebeschreibung

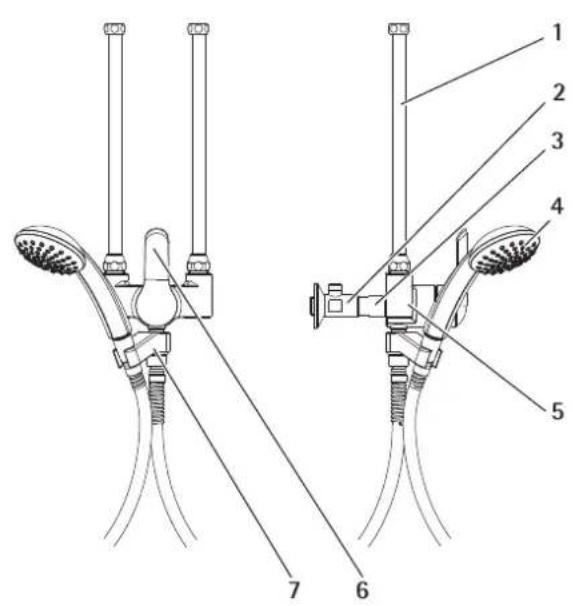

8.1 Lieferumfang
Der Lieferumfang ist in folgender Abbildung erkennbar.
1 Wasserzulaufrohre (Messing verchromt)
2 Wandanschlussstutzen mit Drosselventil
3 Verlängerung (30 mm, für Speicher ≥ 30)
4 Handbrause mit Halterung
5 Armaturenkörper
6 Bedienhebel
7 Halterung für Handbrause
9. Installation
Die Armatur ist für einen Ruhedruck bis 0,6 MPa zugelassen. Bauen Sie einen Druckminderer vor der Armatur in die Wasserleitung ein, wenn der Ruhedruck höher ist.

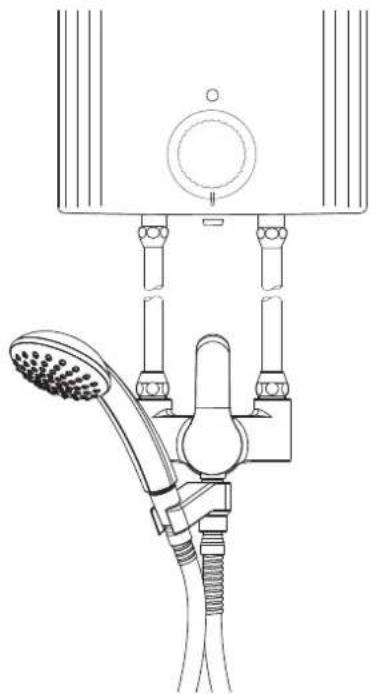

10. Montage
» Spülen Sie die Kaltwasserzuleitung gut durch.
» Entgraten Sie die Rohre, wenn Sie diese gekürzt haben.
» Setzen Sie gegebenenfalls bei Speichern ab 30 l Inhalt das Abstandsstück zwischen Wandanschlussstutzen und Armaturenkörper.
» Schrauben Sie die Wasserzulaufrohre zur Verbindung zwischen Speicher und Armaurenkörper an.
» Schrauben Sie den Duschschlauch mit der Halterung für die Handbrause an den Armaturenkörper an
11. Inbetriebnahme
11.1 Füllen des Speichers
» Ziehen Sie den Bedienhebel nach vorn und schwenken Sie ihn nach links.
» Warten Sie bis das Wasser am Auslauf blasenfrei austritt.
11.2 Kontrolle der maximalen Durchflussmenge
Bei drucklosen Speichern dürfen bei voll geöffnetem Zapfventil die folgenden Durchflusswerte nicht überschritten werden:
5 l/min bei 5 l Speicher
10 l/min bei 10 l Speicher
12 l/min bei 15 l Speicher
18 l/min bei ≥ 30 l Speicher
Überschreitet der Durchfluss bei voll geöffneter Armatur die genannte Menge, drosseln Sie die Durchflussmenge. Die Drosselung erfolgt über das Drosselventil im Wandanschlussstutzen (siehe Abbildung im Kapitel „Gerätebeschreibung“):
» Nehmen Sie die Abdeckkappe ab.
» Drehen Sie die Einstellschraube mit einem Schraubendreher nach rechts.
11.3 Einschalten des Speichers
Schalten Sie den Speicher erst ein, wenn Sie blasenfrei Wasser am Warmwasserauslauf gezapft haben.

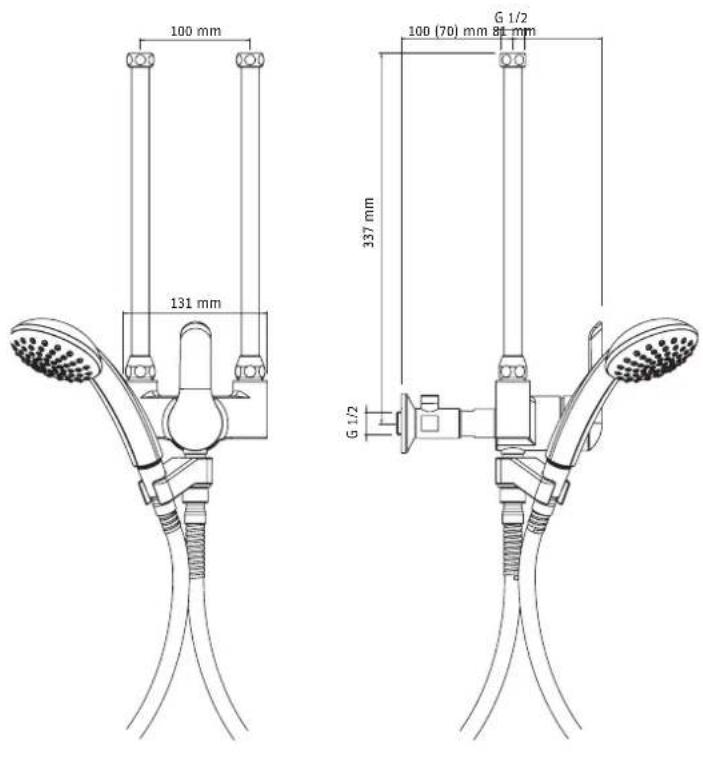

12. Technische Daten
Diese Armatur hat die Bestellnummer 228901.
80 02 10 0007
Erreichbarkeit
Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.
AEG Haustechnik | Kundendienst | Fürstenberger Straße 77 | 37603 Holzminden
Tel.: 01803 70 20 20 (0,09 €/min *) | Fax: 01803 70 20 25 (0,09 €/min *) | E-Mail: info@eht-haustechnik.de
*(bei Verbindungen aus dem dt. Festnetz; Bei Verbindungen aus Mobilfunknetzen gelten möglicherweise abweichende Preise. Stand 09/2008)
Weitere Anschriften sind auf der letzten Seite aufgeführt.
Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.
Garantiebedingungen
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.
Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.
Inhalt und Umfang der Garantie
Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden. Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garanteanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.
Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.
Über die vorstehend zugesagten Garantie leistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.
Garantiedauer
Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (z.B. bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.
Inanspruchnahme der Garantie
Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunktes der Feststellung gemacht werden. Als Garanti-enachweis ist die Rechnung, ein sonstiger datierter Kaufnachweis oder ggf. die vom Verkäufer des Gerätes ausgefüllte Garantieur-kunde beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.
Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte
Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.
Außerhalb Deutschlands erworbene Geräte
Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.
Umwelt und Recycling
Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht.
Entsorgung von Transport- und Verkaufsverpackungsmaterial
Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk/ Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen. Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.
Entsorgen Sie Verkaufsverpackungen (Grüner Punkt) über das DSD (Duales System Deutschland).
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Kunststoffteile sind, soweit vorhanden, folgendermaßen gekennzeichnet:
° PE für Polyethylen, zum Beispiel Verpackungsfolien
° EPS für expandiertes Polystyrol, zum Beispiel Styropor-Polsterteile (grundsätzlich FCKW-frei)
° POM für Polyoxymethylen, zum Beispiel Kunststoffklammern
° PP für Polypropylen, zum Beispiel Spannbänder
° Kartonteile sind aus Altpapier hergestellt.
Entsorgung von Altgeräten in Deutschland
Fach- und Sachgerechte Entsorgung.
Dieses Gerät dürfen Sie nicht als Restmüll entsorgen. Es fällt auch nicht unter das Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz – ElektroG) und kann nicht kostenlos an den kommunalen Sammelstellen abgegeben werden.
Im Rahmen des Kreislaufwirtschaft- und Abfallgesetzes und der damit verbundenen Produktverantwortung ermöglichen wir mit einem kostengünstigen Rücknahmesystem die Entsorgung von Altgeräten. Fragen Sie uns oder Ihren Fachhandwerker/Fachhändler.
Wir Hersteller sorgen im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker/Fachhändler.
Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.
Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien. Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen Kunststoffe getrennt gesammelt werden können.
Entsorgung außerhalb Deutschlands
» Entsorgen Sie Altgeräte fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.
