Montage- und Bedienungsanleitung ARCUS II ARF

No. OH3004

V01/01/16

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Inhalt

Seite

01 Modellbezeichnung und Bestellnummer

02 Technische Daten

03 Erläuterung der Fachbegriffe

04 Gewährleistung

05 Sicherheitshinweise

06 Allgemeine Sicherheitshinweise für LiPo-Akkus

07 Lieferumfang

08 Montage Leitwerk

09 Montage Leitwerk/Justierung der Anlenkgestänge

10 Montage der Tragfläche

11 Montage der Tragfläche

12 OPTIONAL: Nachrüstung mit Landeklappen

13 OPTIONAL: Nachrüstung mit Landeklappen

14 OPTIONAL: Nachrüstung mit Kamera

15 OPTIONAL: Nachrüstung mit Kamera

16 Montage der Kabinenhaube und einlegen des Flugakkus

17 Schwerpunkt und Ruderausschläge

18 Flugvorbereitungen und Wichtige Vorgehensweise vor dem Start

19 Die ersten Flüge, Einfliegen

20 Ersatzteile

21 Technische Daten Skywalker-Regler/Programmierbare Einstellungen

22 Verwendung des Flugreglers

23 Programmieren des Reglers mit dem Sender (4 Schritte)

24 Platz für Ihre Notizen

25 Fotos

26 Vertrieb- und Service-Hinweis

Allgemeine Hinweise für den Bauablauf:

Bedingt durch den hohen Vorfertigungsgrad, lässt sich das Modell mit wenigen Handgriffen flugfertig aufbauen.

Um Ihnen den Sicheren Betrieb dieses Modells zu erleichtern, sollten Sie unbedingt diese Anleitung vor der ersten Inbetriebnahme genau durchlesen.

Alle Servos mit Anlenkgestängen, der Brushless-Regler und der Brushless-Motor sind bereits vormontiert.

Wir sind ständig bemüht, unsere Produkte der neusten Entwicklung anzupassen.

Informieren Sie sich bitte über technische Verbesserungen, Updates und Aktualisierungen der Dokumentation im Internet unter der jeweiligen Produktbeschreibung auf unserer Homepage www.aviotiger-germany.de.

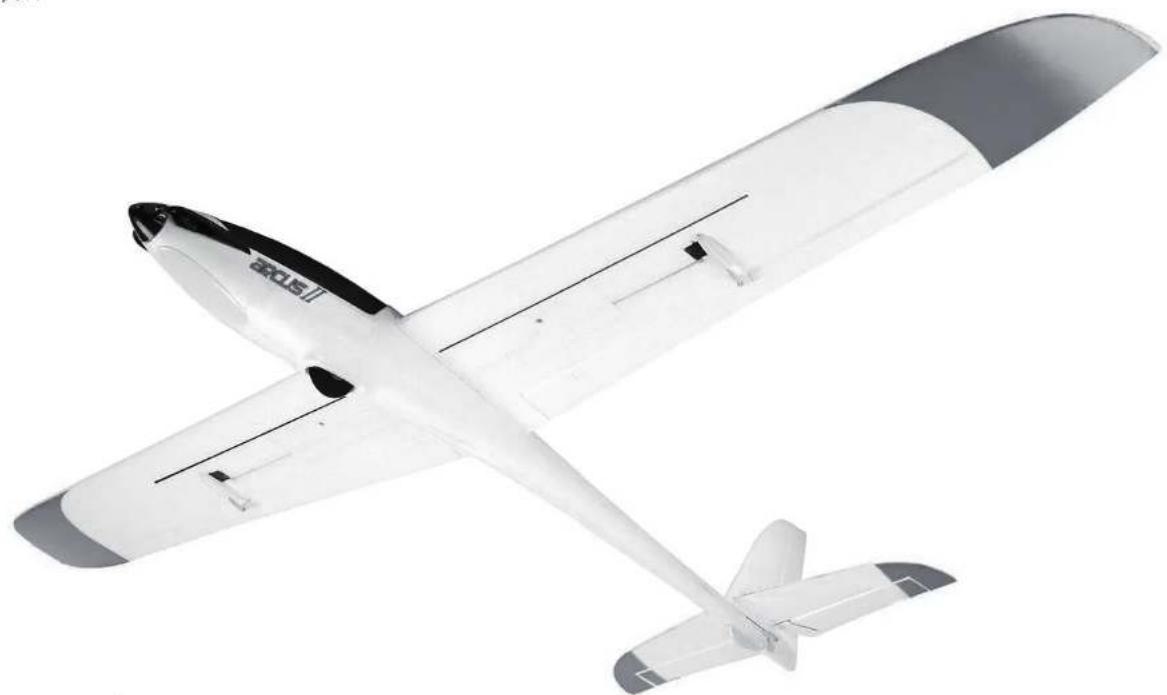

Technische Daten

Länge: ca. 1.200mm

Spannweite: ca. 1.875mm

Abfluggewicht: ca. 850g

Motor: Brushless-Aussenläufer 28x30 1.100KV

RC-Anlage: ab 4 Kanal

RC-Funktionen

Querruder, Seitenruder, Höhenruder, Motor, Wölbklappen (optional), GoPro Halter (optional)

Empfohlenes Zubehör

Computer-Fernsteueranlage ab 4 Kanal mit Empfänger

Geeignetes Ladegerät

Optional erhältliches Zubehör:

No. OH300415 GoPro® Halter Arcus II

No. OH300409 Upgradekit Landeklappen

(Gestänge und Anlenkung ohne Servos) Arcus II

Benötigte Werkzeuge, Hilfsmittel und Materialien:

Schraubendreher

Klettband

Richtungsangaben wie z.B. „rechts“ sind in Flugrichtung gesehen.

Reparaturen:

Für Reparaturen ausschließlich für das Material geeignete Klebstoffe verwenden.

Sicherheits- und Verarbeitungshinweise der Klebstoff-Hersteller beachten.

RC-Ausbau

Für den korrekten Anschluss der RC-Komponenten, sowie der Programmierung entsprechender Mischer und anderen Einstellung unbedingt den Anschlussplan und die Bedienungsanleitung des Fernsteueranlagenherstellers beachten.

Je nach Wahl der Fernsteueranlage wird unter Umständen für den Anschluss der Querruder ein V-Kabel benötigt.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Erläuterung der Fachbegriffe

Motordrehzahl („Gas“)

Hiermit wird die Drehzahl des Antriebsmotors gesteuert.

Knüppel unten = Motor aus

Knüppel oben = höchste Drehzahl

Seitenruder

Hiermit wird die Fluglage des Modells um die Hochachse gesteuert.

Knüppel links = Modell fliegt nach links

(Seitenruder bewegt sich nach links)

Knüppel rechts = Modell fliegt nach rechts

(Seitenruder bewegt sich nach rechts)

Querruder

Hiermit wird die Fluglage des Modells um die Längsachse gesteuert.

Knüppel links = linke Tragfläche senkt sich

(linkes Ruder bewegt sich nach oben, rechtes nach unten)

Knüppel rechts = rechte Tragfläche senkt sich

(rechtes Ruder bewegt sich nach oben, linkes nach unten)

Höhenruder/Tiefenruder

Hiermit wird die Fluglage des Modells um die Querachse gesteuert

Knüppel unten, das Modell steigt

(das Höhenruder fährt nach oben)

Knüppel oben = das Modell sinkt

(das Höhenruder fährt nach unten)

Umkehr der Servo-Laufrichtung

Dual Rate

Schaltbare Wegreduzierung oder Erweiterung für Steuerruder (Flächenmodellemo-

delle) oder Neigungswinkel (Multikopter)

Binden

Zuordnung des Senders / Empfängers untereinander

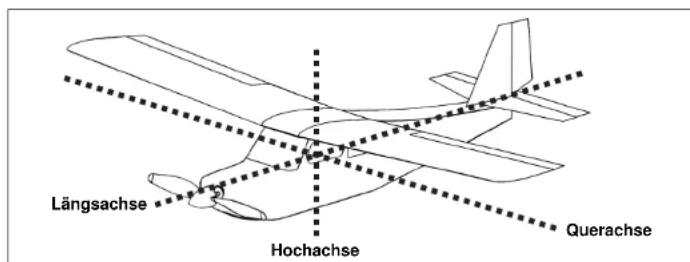

Längsachse Hochachse Querachse

Wichtige Informationen

Die Stromversorgung der Empfangsanlage erfolgt über das eingebaute BEC-System des Reglers.

Zur Inbetriebnahme immer den Gasknüppel in Stellung „Motor aus“ bringen, den Sender einschalten. Erst dann den Akku anschließen.

Zum Ausschalten immer die Verbindung Akku – Motorregler trennen, erst dann den Sender ausschalten.

Bei der Funktionsprobe die Servos der Ruder mit der Fernsteuerung in Neutralstellung bringen (Knüppel und Trimmhebel am Sender in Mittelstellung). Bitte achten Sie darauf, den Gasknüppel in der untersten Stellung zu belassen, damit der Motor nicht anläuft.

Bei allen Arbeiten an den Teilen der Fernsteuerung, des Motors oder des Reglers die Anleitungen beachten, die den Geräten beiliegen.

Ebenso die Anleitungen des Akkus und des Ladegeräts vor der Inbetriebnahme genau durchlesen.

Überprüfen Sie die Motorträgerschrauben im Rumpf regelmäßig auf festen Sitz.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Hiermit erklärt die AvioTiger Germany GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet unter www.aviotiger-germany.de, bei der jeweiligen Gerätebeschreibung unter „Downloads“ „Konformitätserklärung“. Dieses Produkt kann in allen EU-Ländern betrieben werden.

Dieses Symbol bedeutet, dass elektrische und elektronische Kleingeräte am Ende ihrer Nutzungsdauer, vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen Union sowie anderen Europäischen Ländern mit separatem Sammelsystem.

Entsorgung der Akkus

Werfen Sie Akkus auf keinen Fall in den Hausmüll. Um die Umwelt zu schützen, geben Sie defekte oder verbrauchte Akkus nur entladen zu den entsprechenden Sammelstellen. Dies sind alle Verkaufsstellen für Batterien und Akkus oder kommunale Sondermüllsammelstellen. Um Kurzschlüsse zu vermeiden, kleben sie bitte eventuell blanke Kontakte mit Klebestreifen ab.

Gewährleistung

Unsere Artikel sind mit den gesetzlich vorgeschriebenen 24 Monaten Gewährleistung ausgestattet. Sollten Sie einen berechtigten Gewährleistungsanspruch geltend machen wollen, so wenden Sie sich immer an Ihren Händler, der Gewährleistungsgeber und für die Abwicklung zuständig ist. Während dieser Zeit werden evtl. auftretende Funktionsmängel sowie Fabrikations- oder Materialfehler kostenlos von uns behoben. Weitergehende Ansprüche z. B. bei Folgeschäden, sind ausgeschlossen.

Der Transport zu uns muss frei erfolgen, der Rücktransport zu Ihnen erfolgt ebenfalls frei. Unfreie Sendungen können nicht angenommen werden. Für Transportschäden und Verlust Ihrer Sendung können wir keine Haftung übernehmen. Wir empfehlen eine entsprechende Versicherung. Senden Sie Ihre Geräte an unseren Servicepartner RC-Service Eberhardt. Die Adresse entnehmen Sie bitte der letzten Seite.

Zur Bearbeitung Ihrer Gewährleistungsansprüche müssen folgende Voraussetzungen erfüllt werden:

• Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei.
• Die Geräte wurden gemäß der Bedienungsanleitung betrieben.
• Es wurden ausschließlich empfohlene Stromquellen und original robbe Zubehör verwendet.
• Feuchtigkeitsschäden, Fremdeingriffe, Verpolung, Überlastungen und mechanische Beschädigungen liegen nicht vor.
• Fügen Sie sachdienliche Hinweise zur Auffindung des Fehlers oder des Defektes bei.

Versicherung

Bodengebundene Modelle sind üblicherweise in einer Privathaftpflichtversicherung mitversichert. Für Flugmodelle ist eine Zusatzversicherung oder Erweiterung erforderlich. Überprüfen Sie Ihre Versicherungspolice (Privathaftpflicht) und schließen sie ggf. eine Versicherung ab.

Haftungsausschluss

Sowohl die Einhaltung der Montage- und Betriebanleitung als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung der Modellbaukomponenten können von AvioTiger Germany nicht überwacht werden.

Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit gesetzlich zulässig ist die Verpflichtung zur Schadenersatzleistung, gleich aus weichen Rechtsgründen, auf den Rechnungswert der an dem schadensstiftenden Ereignis unmittelbar beteiligten AvioTiger Germany-Produkte begrenzt. Dies gilt nicht, soweit nach zwingenden gesetzlichen Vorschriften wegen Vorsatzes oder grober Fahrlässigkeit unbeschränkt gehaftet werden muss.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Sicherheitshinweise

Lesen Sie vor dem Betrieb Ihres Modells unbedingt die Sicherheitshinweise genau durch. Halten Sie sich stets an die in den Anleitungen empfohlenen Vorgehensweisen und Einstellungen.

Wenn Sie ferngesteuerte Modellflugzeuge, -hubschrauber, -autos oder -schiffe erstmalig betreiben, empfehlen wir Ihnen, einen erfahrenen Modellpiloten um Hilfe zu bitten.

Ferngesteuerte Modelle sind kein Spielzeug im üblichen Sinne und dürfen von Jugendlichen unter 14 Jahren nur unter Aufsicht von Erwachsenen eingesetzt und betrieben werden.

Ihr Bau und Betrieb erfordert technisches Verständnis, handwerkliche Sorgfalt und sicherheitsbewusstes Verhalten.

Fehler oder Nachlässigkeiten beim Bau, Fliegen oder Fahren können erhebliche Sach- oder Personenschäden zur Folge haben.

Da Hersteller und Verkäufer keinen Einfluss auf den ordnungsgemäßen Bau und Betrieb der Modelle haben, wird ausdrücklich auf diese Gefahren hingewiesen und jegliche Haftung ausgeschlossen.

Propeller bei Flugzeugen und generell alle sich bewegenden Teile stellen eine ständige Verletzungsgefahr dar. Vermeiden Sie unbedingt eine Berührung solcher Teile.

Beachten Sie, dass Motoren und Regler im Betrieb hohe Temperaturen erreichen können. Vermeiden Sie unbedingt eine Berührung solcher Teile.

Bei Elektromotoren mit angeschlossenem Antriebsakku niemals im Gefährdungsbereich von rotierenden Teilen aufhalten.

Achten Sie ebenfalls darauf, dass keine sonstigen Gegenstände mit sich drehenden Teilen in Berührung kommen!

Beachten Sie die Hinweise der Akkuhersteller.

Über- oder Falschladungen können zur Explosion der Akkus führen. Achten Sie auf richtige Polung.

Schützen Sie Ihre Geräte vor Staub, Schmutz und Feuchtigkeit. Setzen Sie die Geräte keiner übermäßigen Hitze, Kälte oder Vibrationen aus.

Benutzen Sie nur empfohlene Ladegeräte und laden Sie Ihre Akkus nur bis zur angegebenen Ladezeit.

Überprüfen Sie Ihre Geräte stets auf Beschädigungen und emeuern Sie Defekte mit Original-Ersatzteilen.

Durch Absturz beschädigte oder nass gewordene Geräte, selbst wenn sie wieder trocken sind, nicht mehr verwenden!

Entweder im AvioTiger Germany Service überprüfen lassen oder ersetzen.

Durch Nässe oder Absturz können versteckte Fehler entstehen, welche nach kurzer Betriebszeit zu einem Funktionsausfall führen. Es dürfen nur die von uns empfohlenen Komponenten und Zubehör-

teile eingesetzt werden.

An den Fernsteueranlagen dürfen keinerlei Veränderungen vorgenommen werden, die nicht in der Anleitung beschrieben sind.

Sicherheitshinweise für Regler

achten Sie die technischen Daten des Reglers. lung aller Anschlusskabel beachten.

- Kurzschlüsse unbedingt vermeiden.

- Den Regler so einbauen bzw. verpacken, dass er nicht mit Fett, Öl oder Wasser in Berührung kommen kann.

- Für ausreichende Luftzirkulation sorgen.

- Bei Inbetriebnahme nie in den Drehkreis der Luftschraube greifen – Verletzungsgefahr.

Modellbetrieb

Achtung, Verletzungsgefahr:

Halten Sie bitte immer einen ausreichenden Sicherheitsabstand zu Ihrem Modellflugzeug. Überfliegen Sie niemals Zuschauer, andere Piloten oder sich selbst. Führen Sie Flugfiguren immer in vom Piloten oder Zuschauern abgewandter Richtung aus.

• Gefährden Sie niemals Menschen oder Tiere.
• Fliegen Sie nie in der Nähe von Hochspannungsleitungen oder Wohngebieten.
• Betreiben Sie Ihr Modell auch nicht in der Nähe von Schleusen und öffentlichem Schiffsverkehr.
• Betreiben Sie Ihr Modell nicht auf öffentlichen Straßen, Autobahnen, Wegen und Plätzen etc., sondern nur an zugelassenen Orten.
• Bei Gewitter dürfen Sie das Modell nicht betreiben.

Im Betrieb nicht mit der Senderantenne auf das Modell „zielen“. In dieser Richtung hat der Sender die geringste Abstrahlung. Am besten ist die seitliche Stellung der Antenne zum Modell.

Verwendung von Geräten mit Bild- und/oder Tonaufnahmefunktion

Wenn Sie Ihr Modell mit einem aufnahmefähigen Gerät (z.B. Kamera oder Handy mit Möglichkeit zur Bild- und/oder Tonaufnahme) ausstatten oder das Modell werkseitig bereits mit einem solchen Gerät ausgestattet ist, dann beachten Sie bitte, dass Sie durch Nutzung der Aufnahmefunktion ggf. die Privatsphäre einer oder mehrerer Personen verletzen könnten. Als Verletzung der Privatsphäre kann auch schon ein Überfliegen oder Befahren von privatem Grund ohne entsprechende Genehmigung des Eigentümers oder das Annähem an privaten Grund angesehen werden. Sie, als Betreiber des Modells, sind allein und vollumfänglich für Ihr Handeln verantwortlich.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Allgemeine Sicherheitshinweise für LiPo-Akkus

• Den Akku nicht in Wasser oder andere Flüssigkeiten tauchen.
• Akku nicht erhitzen, ins Feuer werfen oder in die Mikrowelle legen.
  • Nicht kurzschließen oder verpolt laden
• Akku keinem Druck aussetzen, deformieren oder werfen
  • Nicht direkt am Akku löten
• Akku nicht verändern oder öffnen
• Akkus nur mit dafür geeigneten Ladegeräten laden, niemals direkt an ein Netzteil anschließen
• Akku niemals in praller Sonne oder der Nähe von Heizungen oder Feuer laden bzw. entladen.
  • Akku nicht an Orten benutzen welche hoher statischer Entladung ausgesetzt sind.
  • All dies kann dazu führen, dass der Akku Schaden nimmt, explodiert oder gar Feuer fängt.
  • Halten Sie den Akku von Kindern fern
  • Ausgelaufenes Elektrolyt nicht in Verbindung mit Feuer bringen, dieses ist leicht brennbar und kann sich entzünden.
  • Die Elektrolytflüssigkeit sollte nicht in die Augen kommen, wenn doch, sofort mit viel klarem Wasser auswaschen und anschließend einen Arzt aufsuchen.
• Auch von Kleidern und anderen Gegenständen kann die Elektrolytflüssigkeit mit viel Wasser aus- bzw. abgewaschen werden.
• Sicherheitshinweise der Akkuhersteller beachten.

HAFTUNGSAUSSCHLUSS

Da AvioTiger Germany den Umgang mit den Akkus nicht überwachen kann, wird jegliche Haftung und Gewährleistung bei falscher Ladung / Entladung bzw. Behandlung ausdrücklich ausgeschlossen.

sen Sie den Akku unbedingt völlig(!) abkühlen, bevor Sie ihn erneut laden!!!

Lassen Sie den Ladevorgang NIEMALS unbeaufsichtigt! Legen Sie den Akku NIEMALS auf einen brennbaren Untergrund!!!

Wir empfehlen für den Betrieb von Flugmodellen die gezeigte Position der Senderantenne!

Hinweise zu den Trockenbatterien

Batterien nicht wieder aufladen, nicht öffnen, nicht ins Feuer werfen. Leere Batterien nach Gebrauch aus dem Sender entfernen. Der austretende Elektrolyt kann zur Zerstörung des Senders führen.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Lieferumfang Vinerva

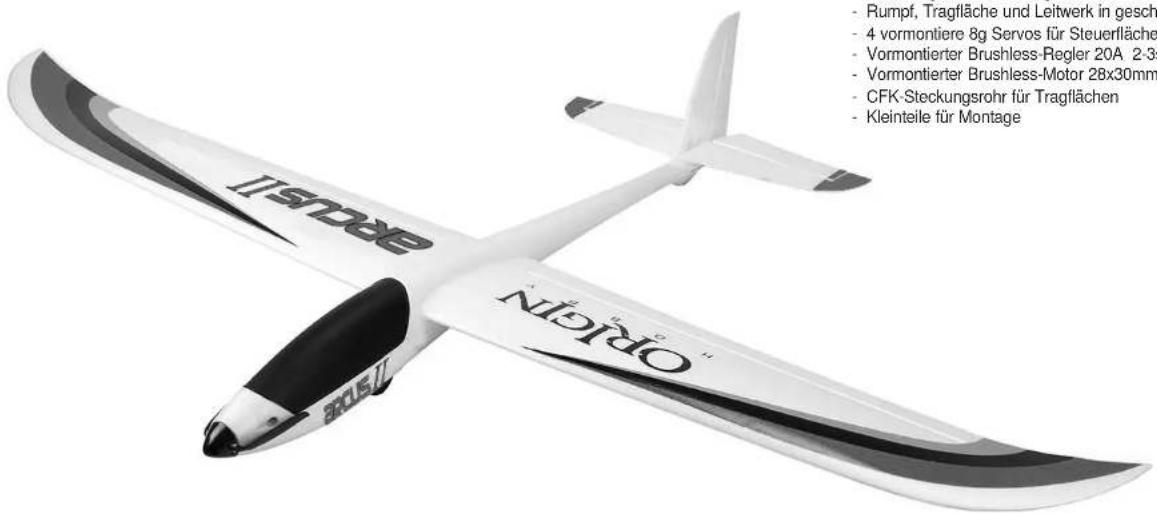

- Rumpf, Tragfläche und Leitwerk in gesch - 4 vormontiere 8g Servos für Steuerfläche - Vormontierter Brushless-Regler 20A 2-3s - Vormontierter Brushless-Motor 28x30mm - CFK-Steckungsrohr für Tragflächen - Kleinteile für Montage

Benötigtes Zubehör bei Nachrüstung mit Landeklappen:

No. OH300409 1x Upgradekit Landeklappen (Gestänge und Anlenkung ohne Servos) Arcus II

No. OH300414 2x Servo 8g

5-Minuten Epoxy oder anderen geeigneten Klebstoff.

Servoverlängerungs- und/oder V-Kabel (Je nach verwendeter Fernsteueranlage)

Benötigtes Zubehör bei Nachrüstung Kamerahalter:

No. OH300415 1x GoPro® Halter Arcus II

No. OH300414 1x Servo 8g

5-Minuten Epoxy oder anderen geeigneten Klebstoff.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Montage

1. Das Leitwerk


Abbildungen 1 und 2:

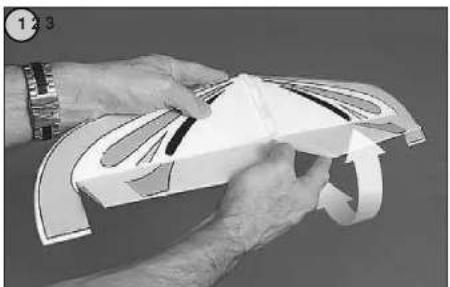

Um das Höhen- und Seitenruder leichtgängig zu machen, müssen diese vor dem Zusammenbau mehrmals vorsichtig hoch und runter bewegt werden.
Seitenleitwerk in das Höhenleitwerk einsetzen.

Abbildung 3:

Abbildung 4:
Das zusammengesetzte Leitwerk wir auf den Rumpf aufgesetzt. Dabei wird das Scharnier in das Seitenruder eingeschoben.

Abbildung 5:
Das Leitwerk wir von unten mit der beiliegenden Schraube M4x35mm gesichert.
Die Schraube mit Gefühl, aber fest, anziehen.

Gabelkopf Ruderhorn

Abbildung 6:
Die Gabelköpfe für Höhen- und Seitenruder, wie abgebildet, in das jeweilige Ruderhorn einhängen und mit der Schraube sichern.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Montage

1. Das Leitwerk – Justierung der Anlenkgestänge


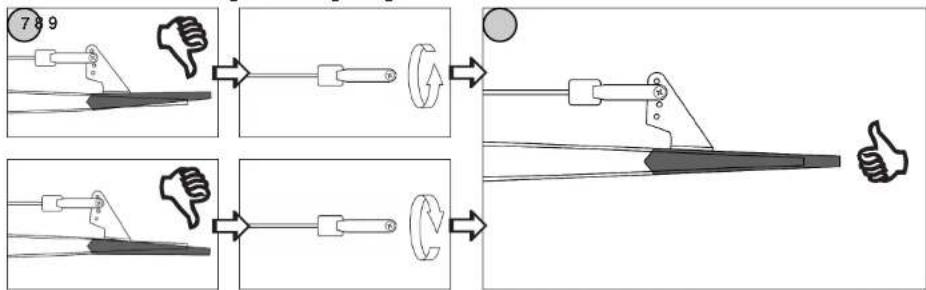

Abbildungen 7 und 8:
Servos auf neutral stellen. Die Ruder müssen nun ebenfalls exakt neutral stehen.
Gegebenenfalls die Gabelköpfe solange verdrehen, bis die korrekte Länge am Gestänge erreicht ist.

Hinweis:

Dies ist eine schematische Darstellung zum justieren der Steuerruder.

Sie dient lediglich zur Orientierung wie Steuerruder korrekt justiert werden, und stellt unter Umständen nicht den Lieferumfang oder Ausrüstung des gelieferten Modells dar.

Abbildung 9:
Die Schrauben der Gabelköpfe nur mäßig festziehen, damit die Anlenkung sich leichtgängig bewegt.

Hinweis:

Diese Darstellung trifft nur dann zu, wenn am Modell Gableköpfe verwendet werden die mittels Verschraubung am Ruderhorn angebracht werden.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Montage

2. Die Tragfläche

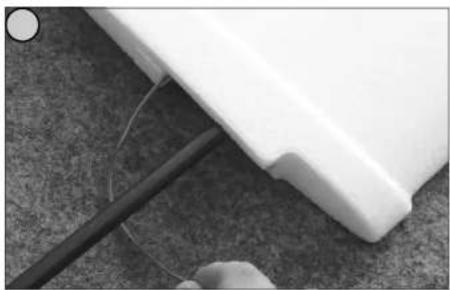

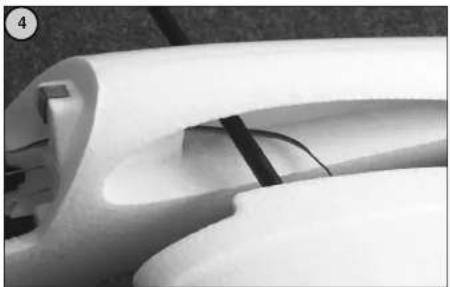

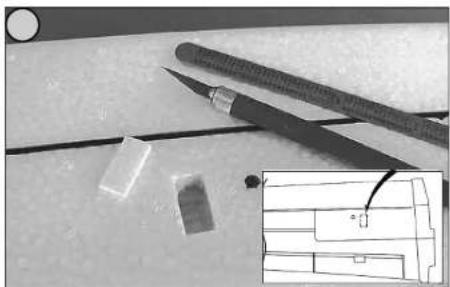

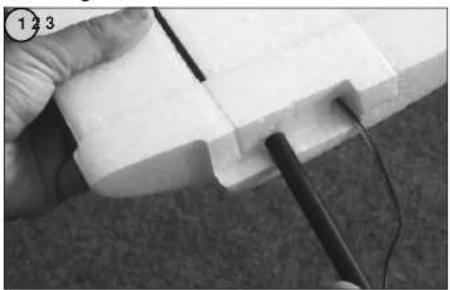

Abbildung 1:

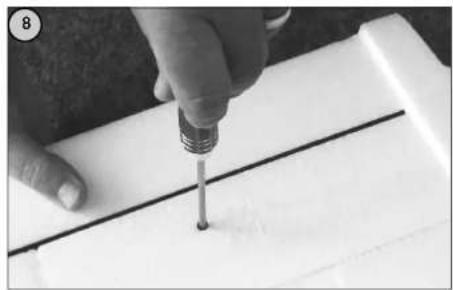

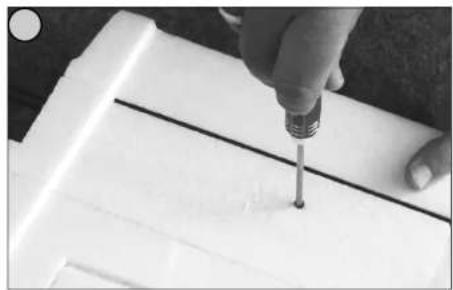

Die Arretierungsschraube auf der Tragflächenunterseite lösen und die Tragfläche, bis zum Anschlag, auf das Kohlefaserrohr schieben.

Abbildung 2:
Die Tragfläche auf dem Kohlefaserrohr sichern indem die Schraube auf der Tragflächenunterseite festgezogen wird. Schraube mit Gefühl, aber fest, anziehen.

Abbildung 3:
Das Kabel des Querruderservos unter dem Kohlefaserrohr hindurch führen.

Abbildungen 4 und 5:
Schieben Sie die Tragfläche in die Aussparung am Rumpf. Das Anschlusskabel vorsichtig durch die Aussparung in der Rumpf-mitte nach vorne in den Rumpf ziehen.

Abbildung 6:
Die zweite Tragfläche auf das Kohlefaserrohr stecken, und in die Aussparung am Rupf schieben. Auch hier das Servokabel unter dem Kohlefaserrohr hindurch führen und vorsichtig durch die Aussparung nach vorne in den Rumpf ziehen.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Montage

2. Die Tragfläche

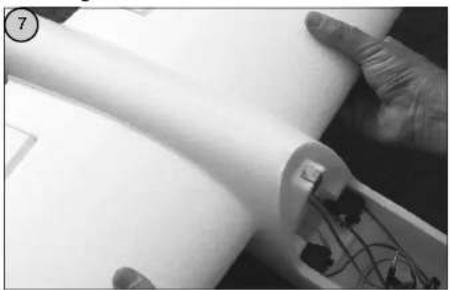

Abbildung 7:
Tragflächen nun komplett zusammenschieben.

Abbildung 8:
Die zweite Tragfläche ebenfalls mit der Arretierungsschraube auf der Tragflächenunterseite auf dem Kohlefaserrohr sichern.
Die Schraube mit Gefühl, aber fest, anziehen.

Hinweis: Beim Einbau und Anschluss des Empfängers darauf achten, dass die Servos nicht durch Kabel blockiert werden. Sichern Sie den Empfänger und den Regler im Modell mit Klettband, an einer geeigneten Stelle, gegen verrutschen. Anschlussplan und Bedienungsanleitung des Fernsteueranlagenherstellers beachten.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

OPTIONAL: Nachrüstung mit Landeklappen

1. Vorgehensweise bei Landeklappeneinbau


Abbildungen 1 und 2:

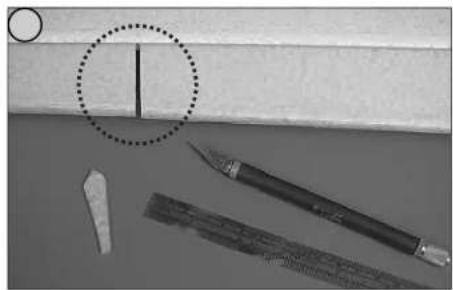

Die Querruder in Breite der angeformten Trennlinie (1-2mm) bis zum Scharnier einschneiden.

Abbildung 5:
Ein kleines Gewicht am Ende einer ca. 350mm langen Schnur befestigen

Abbildung 3: Mit einem scharfen Cutter-Messer werden die Abdeckungen der Einbauschächte für die Landeklappenservos auf der Unterseite der Tragflächen rechts und links herausgeschnitten. Achtung, diese Abdeckungen sind 2-3mm stark, nicht zu tief schneiden.

Abbildung 6:
Die Schnur mit dem Gewicht voran in die Kabelführung der Tragfläche einfädeln. Sie wird zum durch-führen des zusätzlichen Servokabels benötigt.

Abbildung 4:

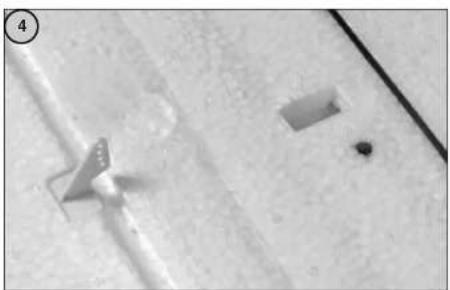

Anschließend die Ruderhörner in die angeformte Vertiefung der Landeklappen kleben. Hierfür geeigneten Klebstoff benutzen (z.B. 5-Minuten Epoxy). Sicherheits- und Verarbeitungshinweise des Klebstoffherstellers beachten.
Darauf achten, dass kein Klebstoff in das Scharnier läuft.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

OPTIONAL: Nachrüstung mit Landeklappen 3. Vorgehensweise bei Landeklappeneinbau

Abbildung 7: Das Schnurende mit dem Gewicht mit einer Pinzette oder kleinem Haken aus dem Servoeinbauschacht herausziehen.

Abbildung 10: Servoverlängerungskabel (ca. 20cm) anschließen. Abbildung 11: Die Servos für die Landeklappen probehalbe Servokabelschacht vorgegeben. Wenn alles passt werden (Epoxy) eingeklebt. Sicherheits- und Verarbeitungshinweise d

Abbildung 8: Das Gewicht von der Schnur entfernen und das Servokabel daran befestigen.

Abbildung 9: Das Servokabel durch den Kabelschacht ziehen. Anschließend die Schnur entfernen.

Abbildung 12: Landeklappenservos in Neutralstellung bringen. Jetzt die Servohörner und das Anlenkgestänge montieren. Die Landeklappen müssen exakt mit den Querrudern und der Tragfläche fluchten. Die Servos müssen absolut deckungsgleich arbeiten.

Hinweis: Die bereits vorgezogenen Landeklappenkabel können mit einem V-Kabel oder einzeln am Empfänger angeschlossen werden.

Bei der Benutzung der Landeklappen sollte ein Butterfly programmiert werden. Hier fahren die Landeklappen nach unten, die Querruder nach oben. Ebenfalls sollte ein Mischer für Tiefenruder programmiert werden, damit sich das Modell bei Nutzung des Butterfly nicht aufbäumt. Die hierfür richtigen Werte müssen individuell vom Piloten erfolgen und eingestellt werden. Den Anschlussplan und die Bedienungsanleitung des Fernsteueranlagenherstellers beachten. Die Wölbklappen können zusammen mit den Querrudern betrieben werden, um die volle Steuerwirkung der Querruder zu haben. Ist dies nicht der Fall, reduziert sich die Agilität des Modells.

Hinweis: Beim Einbau und Anschluss des Empfängers darauf achten, dass die Servos im Rumpf nicht durch Kabel blockiert werden. Sichern Sie den Empfänger und den Regier im Modell mit Klettband an einer geeigneten Stelle gegen verrutschen. Anschlussplan und Bedienungsanleitung des Fernsteueranlagenherstellers beachten.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

OPTIONAL: Nachrüstung mit Kamera

1. Vorgehensweise zum Einbau der Kamerahalterung


Abbildungen 1 bis 3:
Den Montagespant an den abgeschrägten Kannten mit geeignetem Klebstoff bestreichen (z.B. 5-Minuten Epoxy). Anschließend, wie abgebildet, den Montagespant in den Rumpf kleben und gut trockenen lassen. Sicherheits- und Verarbeitungshinweise des Klebstoffherstellers beachten.

Abbildungen 4 bis 6:
Das Servo für die Drehfunktion des Kamerahalters in der dafür vorgesehenen Aussparung montieren. Das Servo auf neutral stellen und das Gestänge des Kamerahalters mit dem Servohorn verbinden. Kamerahalter vor dem verkleben trocken anpassen. Wenn alles passt die Klebeflächen des Kamerahalters sowie des Montagerahmens (Innenseite Abbildung 4 und 5) anrauen. Klebeflächen des Kamerahalters mit geeignetem Klebstoff (z.B. 5-Minuten Epoxy) bestreichen, den Kamerahalter einkleben und gut trocknen lassen. Sicherheits- und Verarbeitungshinweise der Klebstoffhersteller beachten.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

OPTIONAL: Nachrüstung mit Kamera

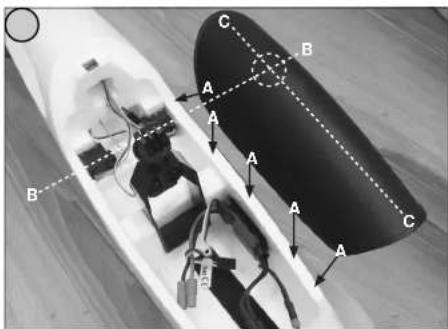

Abbildung 7: Die Abbildung zeigt die eingeklebte Kamerahalterung im Rumpf. Abbildung 8:

C B A A A A A B' C

Zur Befestigung der Kamera auf dem Kamerahalter muss noch eine Aussparung in die Kabinenhaube geschnitten werden. Hierzu die Kabinenhaube seitlich, passgenau, auf den Hauptrahmen des Rumpfes auflegen (A) Jetzt den Mittelpunkt der Kamerabefestigung auf der gedachten Ache (B), mittig auf der Längsachse (C) der Kabinenhaube markieren. Anschließend eine Öffnung im Durchmesser der Kamerabefetigung mit einem scharfen Cutter-Messer in die Kabinenhaube schneiden. Die Öffnung sollte geringfügig größer sein damit sich die Kamera problemlos schwenken lassen kann.

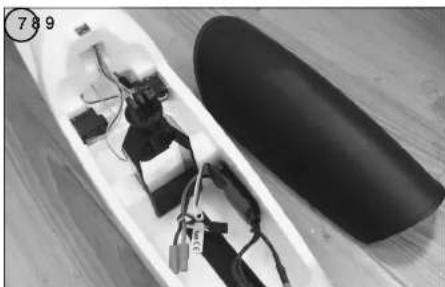

Abbildung 8: Die Abbildung zeigt die fertig geschnittene Öffnung für die Kamerabefestigung bei aufgesetzter Haube.

Hinweis:

Nach Einbau des Kamerahalters mit Kamera muss durch verschieben des Akkus das Modell im vorgesehenen Schwerpunkt (Seite 16) neu ausgewogen werden. Beide Akkupositionen (mit und ohne Kamera) im Rumpf markieren um jederzeit problemlos in beiden Varianten zu fliegen. Tipp: Beim Fliegen ohne Kamera den U-förmigen Kamerahalter abschrauben.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Montage der Kabinenhaube und einlegen des Flugakkus

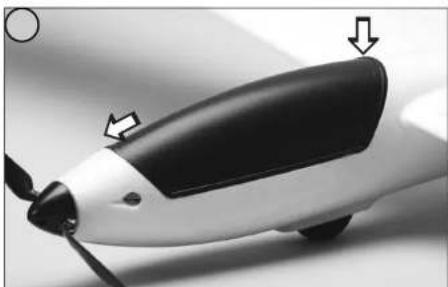

Die Kabinenhaube wird mit einem Magnetverschluss gehalten. Die Kabinenhaube zum abnehmen im hinteren Drittel nach oben ziehen.

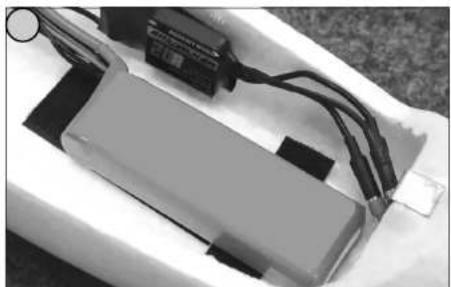

Zum sichern des Flugakkus gegen verrutschen das Klettband (Haken Seite) auf den Rumpfboden Kleben. Den Flugakku so einlegen ein das sich das Modell im Schwerpunkt (Seite17) befindet. Darauf achten, dass das Klettband am Akku (Flausch) richtig in das Gegenstück im Rumpf einhakt. Bei montiertem Kamerahalter und Kamera verändert sich die Gewichtsverteilung. Schwerpunkt beachten (Seite17) Schließen Sie den Akku NICHT an!

Kabinenhaube auf den Hauptrahmen des Rumpfes aufsetzen. Der Magnetverschluss hält die Haube sicher am Rumpf.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Routineüberprüfungen vor dem Erstflug

1. Der Schwerpunkt (C.G. = Center of Gravity)

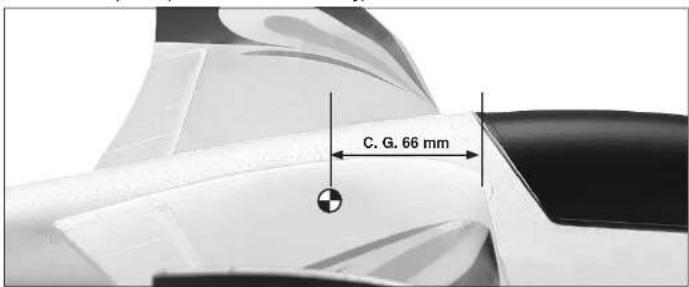

• Der Schwerpunkt C.G. befindet sich im Abstand von ca. 66mm von der Flächenvorderkannte aus gemessen.
  Zur genauen Überprüfung des Schwerpunktes muss der Akku im Modell eingelegt sein. -Das Modell im angegeben Schwerpunkt unterstützen und auspendeln lassen. Die Idealstellung ist erreicht wenn das Modell mit leicht nach unten geneigter Nase in der Waage bleibt.
• Den Flugakku, falls erforderlich, entsprechend nach vorne oder hinten verschieben.

• Die Akkuposition im Rumpf markieren, damit der Akku bei einem Wechsel wieder in die gleiche Lage eingebaut werden kann.

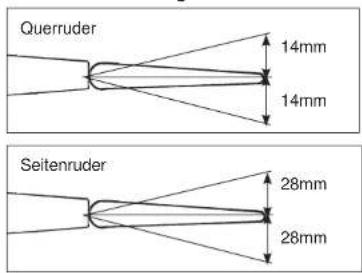

• Die Ruderausschläge


• Die Angegebenen Werte sind ca.-Werte. Es muss darauf geachtet werden das alle Steuerflächen in Neutralstellung genau fluchten. Abweichungen können mit den Trimmtasten, der Gabelkopfverstellung oder der Servomitte korrigiert werden.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Flugvorbereitungen

Vor jedem Flug eine Funktionskontrolle des Modells durchführen. Darauf achten, dass alle Ruder in die richtige Richtung laufen und korrekt mit den Flächen fluchten, und der Motor in die richtige Richtung dreht.

Ruderfunktionsprobe

Bei Querruderbetätigung nach rechts muss sich das rechte Querruder heben, das linke senken. Bei Betätigung nach links sind die Ruderbewegungen umgekehrt. Bei Seitenru- derbetätigung nach rechts muss das Seitenruder nach rechts ausschlagen. bei Betätigung nach links, muss es nach links ausschlagen.

Den Knüppel für das Höhenruder zu sich ziehen (unten), das Höhenruder muss sich nach oben bewegen (Steigflug). Knüppel von sich weg drücken, das Höhenruder muss sich nach unten bewegen (Sinkflug).

Motorfunktionsprobe

Der Motor muss sich, bei Betätigung des Gasknüppels nach oben, in Flugrichtung gesehen, rechts herum drehen.

Bei der Kontrolle des Motors unbedingt darauf achten, dass sich das Modell nicht wegbewegen kann, nichts den Propeller oder den Motor blockiert und nicht in den Drehbereich des Propellers oder an den laufenden Motor greifen. Verletzungsgefahr!

Abweichungen

Sollten bei der Funktionskontrolle Abweichungen auffallen, muss der ordnungsgemäße Anschluss der Servos, des Reglers und des Motors überprüft werden. Ggf. die Laufrichtung der Servos über die Fernsteueranlage umkehren (Servoreverse). Die Laufrichtung des Motors kann durch vertauschen 2er der 3 Anschlussleitungen zum Regler geändert werden.

Ebenfalls immer den korrekten Sitz der Luftschraube und des Motors kontrollieren.

Achtung! Anschlussplan und Bedienungsanleitung der einzelnen Komponenten der Hersteller beachten!

Richtige Vorgehensweise vor dem Start

1. Sicherstellen das der Flugakku und der Sender geladen sind.
2. Einen Tag mit absoluter Windsille bzw. nur leichtem Wind aussuchen
3. Drehzahlknüppel ganz nach unten stellen und den Sender einschalten.
4. Flugakku, wie beschrieben, anschließen.
5. Der Sender und Empfänger sind betriebsbereit, diesen Vorgang bei jeder Inbetriebnahme wiederholen.

Sollte sich der Propeller gleich drehen, muss dies mit der Drehzahl-Trimmung ausgeglichen werden, bis der Propeller zum Stillstand kommt.

Richtige Vorgehensweise nach der Landung

1. Den Flugakku aus dem Akkuschacht nehmen und vom Regler trennen.
2. Sender ausschalten.

Bitte unbedingt die Sicherheitshinweise auf Seite 5 und 6 beachten!

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Die ersten Flüge, Einfliegen

Immer hinter bzw. rechtwinklig zum Modell stehen, um falsche Steuerkommandos zu vermeiden.

Mit ruhigen Steuerbewegungen gewöhnt man sich langsam an das Modell. Mit wechselnden Flugrichtungen können Kurven, Ovale und Kreise geübt werden.

Tipp:

Wenn das Modell mit der Nase auf Sie zufliegt, kehren sich die Funktionen (außer Höhenruder und Drehzahlsteuerung) um.

Immer den Abschnitt Flugvorbereitung beachten!

Starten

Modelle mit Fahrwerk können vom Boden, oder je nach Größe des Modells, auch aus der Hand gestartet werden.

Modelle ohne Fahrwerk werden aus der Hand gestartet.

Die richtige Vorgehensweise beim Start muss immer an das Modell und die Begebenheiten des Flugfeldes anpasst werden.

Bei Bodenstart von Modellen mit Fahrwerk werden vor dem Start ein paar kurze Rollversuche vorgenommen um sicher zu stellen, dass das Modell nicht hängen bleibt.

Für den Handstart sollte ein Helfer anwesend sein, der das Modell mit nicht zu geringem Schub in die Luft befördern kann.

Drehzahl auf volle Leistung bringen und das Modell gegen den Wind starten.

Bei Bodenstart von Modellen mit Fahrwerk bei ausreichender Geschwindigkeit mit einem kurzen Höhenruderausschlag vom Boden abheben.

Trimmen

Das Modell muss so eingetrimmt sein, dass es eine stabile Fluglage einnimmt. Gegebenen falls wird über die Trimmtaster der Fernsteueranlage leicht nachgetrimmt. Die Trimmungen sollten in ausreichender Sicherheitshöhe vorgenommen werden.

Bei größeren Trimmeingriffen sollte nach der Landung entweder die Gestängelänge, oder die Servomittenstellung über den Sender angepasst werden.

Hierzu muss die vorgenommene Trimmung über die Trimmtasten der Fernsteueranlage wieder herausgenommen werden.

Nach getätigter Korrektur die Trimmung mit einem weiteren Flug kontrollieren.

Landen

Die Landung wird mit ausreichender Geschwindigkeit eingeleitet. Es muss darauf geachtet werden das es nicht zum Strömungsabriss kommt. Die Mindestfluggeschwindigkeit sollte vorher in ausreichender Sicherheitshöhe erfolgen werden.

Bei Modellen ohne Fahrwerk muss darauf geachtet werden das der Propeller vor der Landung zum Stillstand gekommen ist. Dies vermeidet Beschädigungen an Motor und Propeller.

Bei Modellen mit Fahrwerk das Modell mit etwas Schleppgas vorsichtig aufsetzen, die Motordrehzahl anschließend auf null drosseln.

Hinweise zum Flugakku

Wenn die Motorleistung nachlässt, sofort landen und die Verbindung von Akku und Regler trennen. Akku nicht leerfliegen, da er sonst tiefenentladen und dadurch dauerhaft geschädigt wird. Vor erneutem Laden den Akku abkühlen lassen.

Ersetzen der Luftschraube

Eine beschädigte Luftschraube umgehend ersetzen.

Bitte unbedingt die Sicherheitshinweise auf Seite 5 und 6 beachten!

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Ersatzteile

Art.-Nr. Bezeichnung

OH300403 Höhen- und Seitenruder Arcus II

OH300404 Tragflächen-Set (ohne Servos) Arcus II

OH300405 Rumpf (ohne Kabinenhaube) Arcus II

OH300406 Kabinenhaube Arcus II

OH300407 Klappluftschraubenblätter 9x5 Arcus II

OH300408 Spinner und Klappluftschraube 9x5 Arcus II

OH300409 Upgrade-Kit Landeklappen

(Gestänge und Anlenkung ohne Servos) Arcus II

OH300410 Anlenkungsgestänge Arcus II

OH300411 Dekorbogen Arcus II

OH300412 Brushless-Motor 2830 Aussenläufer 1100KV Arcus II

OH300414 Servo 8g Originhobby Arcus II / W-2000

OH300415 GoPro-Halter Arcus II

OH300416 Steckungsrohr für Tragflächen CFK Arcus II

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

1. Technische Daten Skywalker-Regler:

Typ Dauerstrom Spitzenstrom BEC-Modus BEC-Ausgang Zellenzahl Gewicht Abmessung mm Skywalker (max. 10 Sek.) LiPo NiMH

-6A	6A	8A	Linear	5V/0.8A	2S	5-6	5.5g	32x12x4,5
-12A	12A	15A	Linear	5V/1A	2-3S	5-9	9g	38x18x6
-12AE	12A	15A	Linear	5V/2A	2-3S	5-9	10g	38x18x7
-20A	20A	25A	Linear	5V/2A	2-3S	5-9	19g	42x25x8
-30A	30A	40A	Linear	5V/2A	2-3S	5-9	37g	68x25x8
-40A	40A	55A	Linear	5V/3A	2-3S	5-9	39g	68x25x8
-40A-UBEC	40A	55A	Switch	5V/3A	2-4S	5-12	43g	65x25x12
-50A-UBEC	50A	65A	Switch	5V/3A	2-4S	5-12	43g	65x25x12
-60A-UBEC	60A	80A	Switch	5V/5A	2-6S	5-18	63g	77x35x14
-60A-OPTO	60A	80A	N/A	N/A	2-6S	5-18	60g	86x38x12
-80A-UBEC	80A	100A	Switch	5V/5A	2-6S	5-18	82g	86x38x12
-80A-OPTO	80A	100A	N/A	N/A	2-6S	5-18	79g	86x38x12

2. Programmierbare Einstellungen:

1. Bremse: Aktiv / Deaktiviert
2. Akku Typ: Lipo / NiMH
3. Unterspannungsschutz (Cut-Off Mode): Soft Cut-Off (Schrittweise Verringerung der Leistung) / Cut-Off (Sofortiger Stillstand)
4. Abschaltspannung für Unterspannungsschutz (Cut-Off Threshold): Tief / Mittel / Hoch

1) Bei Lithium Akkus wird die Zellenzahl automatisch kalkuliert.

Tief / Mittel / Hoch Abschaltspannung für jede Zelle beträgt: 2.85V/3.15V/3.3V.

Zum Beispiel: Für einen 3S LiPo, bei "Medium" Abschalteinstellung, beträgt die Abschaltspannung 3.15V x 3 = 9.45V

2) Bei NiMH Akkus beträgt die Abschaltspannung: Tief 0% / Mittel 50% / Hoch 65% der Ausgangsspannung (z.B. der Nennspannung des Akkupacks)

und 0% entspricht dem deaktivierten Unterspannungsschutz.

Zum Beispiel: Für einen 10 Zellen NiMH Akku beträgt die Spannung nach dem Laden 1.44V x 6 = 8.64V,

bei "Mittel" Einstellung beträgt die Abschaltspannung 8.64V x 50% = 4.32V

Normal Mode ist passend für jegliche Flugzeuge. Soft oder Super-Soft Mode ist passend für Helikopter.

Das erste Anlaufen im Soft und Super-Soft Mode ist langsamer, es benötigt 1.5 Sekunden für Soft Start oder 3 Sekunden bei Super-Soft Start vom ersten Anlaufen bis Vollgas. Wenn das Gas komplett zurückgenommen wurde (Gashebel in tiefster Position) und innerhalb von 3 Sekunden wieder betätigt wird (Gashebel in Vollgasposition), wird der wiederholte Gasstoß vorübergehend im Normal Mode durchgeführt, um die Möglichkeit eines Absturzes durch zu langsame Gasreaktion zu vermeiden. Diese Sonderfunktion ist speziell beim Kunstflug hilfreich, wo schnelle Gasreaktionen notwendig sind.

Normalerweise ist eine tiefe (Low) Einstellung bei den meisten Motoren passend. Für mehr Drehzahl kann eine höhere Timing Einstellung gewählt werden.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

3. Verwendung des Flugreglers

WICHTIG! Aufgrund unterschiedlicher Gaswege bei verschiedenen Fernsteuerungen kalibrieren Sie bitte den Gasweg vor dem Erstflug!

Einstellung des Gasweges:

(Der Gasweg sollte bei jedem Wechsel der Fernsteuerung neu eingestellt werden)

1. Sender einschalten und Gashebel auf Vollgas stellen.
2. Akku mit dem Flugregler verbinden und ca. 2 Sekunden warten.
3. Ein "Beep-" Ton sollte zu hören sein, dies bestätigt die Einstellung der Vollgasposition.
4. Stellen Sie den Gashebel auf die tiefste Position, mehrere "beep-" Töne sollten zu hören sein und zeigen die Zellenanzahl an.
5. Ein langer "Beep-" Ton sollte zu hören sein, dies bestätigt die Einstellung der tiefsten Position des Gashebels.

Normales Start-Prozedere

1. Gashebel auf tiefste Position, Sender einschalten.
2. Akku mit Regler verbinden. Sonderton wie "123" bedeutet Stromversorgung OK.
3. Mehrere "beep-"Töne sollten zu hören sein um die Li-Zellenzahl anzugeben.
4. Nach dem Selbsttest ertönt ein langer "beep----" Ton.
5. Gashebel zum Starten des Motors nach oben bewegen.

Schutzfunktionen

1. Anlauf Fehlerschutz: Falls der Motor nicht innerhalb von 2 Sekunden nach Gashebelbewegung anläuft, schaltet der Regler die Gasfunktion weg. In diesem Fall MUSS der Gashebel in die tiefste Position zurück gestellt werden. (Solch eine Situation tritt folgendermaßen auf: Die Verbindung von Regler und Motor ist nicht stabil, der Propeller oder Motor ist blockiert, das Getriebe ist beschädigt, etc.)
2. Überhitzungsschutz: Wenn die Temperatur des Reglers über 110°C steigt, reduziert der Regler die ausgegebene Leistung.

3. Verlust des Sendersignals: Der Regler reduziert die ausgegebene Leistung wenn das Sendersignal für 1 Sek. ausfällt, weiterer Verlust für 2 Sek. führt zur Abschaltung der ausgegebenen Leistung.

4. Fehlerbehebung

Fehler	Mögliche Ursache	Lösung
Nach dem Einschalten arbeitet der Motor nicht, keine Töne sind zu hören	Die Verbindung zwischen Regler und Akku ist nicht korrekt.	Überprüfen Sie die Verbindung.Tauschen Sie die Stecker aus.
Nach dem Einschalten arbeitet der Motor nicht, folgender Warnton ist zu hören: "beep-beep-, beep-beep-, beep-beep-" (jeder "beep-beep-" hat einen Intervall von ca. 1 Sekunde)	Eingangsspannung ist nicht normal, zu hoch oder zu tief.	Prüfen Sie die Spannung des Akkupacks.
Nach dem Einschalten arbeitet der Motor nicht, folgender Warnton ist zu hören: "beep-, beep-, beep- "(jeder "beep-" hat einen Intervall von ca. 2 Sekunden)	Gassignal ist irregulär.	Prüfen Sie Sender und Empfänger.Prüfen Sie das Anschlusskabel von Regler und Empfänger.
Nach dem Einschalten arbeitet der Motor nicht, folgender Warnton ist zu hören: "beep-, beep-, beep- " (jeder "beep-" hat einen Intervall von 0.25 Sekunden)	Der Gashebel ist nicht in der Neutral (tiefste) Position.	Bewegen Sie den Gashebel in die tiefste Position.
Nach dem Einschalten arbeitet der Motor nicht, folgender Warnton "J56721" ist zu hören nach 2 beep Tönen (beep-beep-)	Gasweg ist umgekehrt, Regler schaltet in Programmiermodus.	Stellen Sie die Gaslaufrichtung korrekt ein.
Motor dreht in die verkehrte Richtung	Die Verbindung zwischen Motor und Regler muss geändert werden.	Tauschen Sie zwei Verbindungskabel zwischen Motor und Regler wahllos untereinander aus.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

5. Programmieren des Reglers mit dem Sender (4 Schritte)

Hinweis: Bitte beachten Sie das die Gaskurve auf 0%, der Gashebel auf Neutralposition und Auschlag auf 100% steht.

1. Programmiermodus starten
2. Programmpunkt wählen
3. Einstellung des Programmpunkts (Wert)
4. Programmiermodus verlassen

1. Programmiermodus starten

1) Sender einschalten, Gashebel auf Vollgas stellen, Akku mit Regler verbinden
2) 2 Sekunden warten, es sollte ein Ton wie "beep-beep-" zu hören sein.
3) Weitere 5 Sekunden warten, Sonderton wie "J56721" sollte zu hören sein.
Dies bestätigt das Starten des Programmiermodus.

3. Einstellung des Programmpunkts (Wert)

Sie hören verschiedene Töne in einer Schleife. Stellen Sie den Wert nach Ton ein durch bewegen des Gashebels auf Vollgas. Danach ertönt ein Sonderton "J1515" welcher die Auswahl bestätigt und speichert. (Halten des Gashebels auf Vollgas bringt Sie zurück zu Schritt 2 und Sie können einen anderen Punkt auswählen. Das Bewegen des Gashebels innerhalb von 2 Sek. in Neutralposition führt zum Verlassen des Programmiermodus.)

Punkt	Ton
	“beep-”1 kurzer Ton	“beep-beep-”2 kurze Töne	“beep-beep-beep”3 kurze Töne
Bremse	Aus Ein
Akku Typ Lipo	NiMH
Abschaltung	Soft-Cut	Cut-Off
Abschaltschwelle	Low	Medium	High
Start Mode	Normal	Soft	Super Soft
Timing	Low	Medium	High

2. Programmpunkt auswählen

Nach dem Starten des Programmiermodus hören Sie 8 Töne in einer Schleife mit folgender Sequenz. Wenn Sie den Gashebel innerhalb von 3 Sek. in die Neutralstellung bringen nachdem Sie einen Ton gehört haben, wird dieser Punkt ausgewählt.

1. "beep" Bremse (1 kurzer Ton)
2. "beep-beep-" Akku Typ (2 kurze Töne)
3. "beep-beep-beep-" Unterspannung (3 kurze Töne)
4. "beep-beep-beep-beep-" Abschaltspannung (4 kurze Töne)
5. "beep----" Start Mode (1 langer Ton)
6. "beep----beep-" Timing (1 Lang 1 Kurz)
7. "beep----beep-beep-" zurück auf Werk (1 Lang 2 Kurz)
8. "beep----beep----" Verlassen (2 Lange Tõne)

4. Programmierung Ende

Es gibt 2 Wege, den Modus zu verlassen:

1. In Schritt 3, nach dem Sonderton "1515" Gashebel innerhalb 2 Sek. in Neutralstellung bringen.
2. In Schritt 2, nach Ton "beep----beep----" (z.B. Punkt Punkt 8) Gashebel innerhalb von 3 Sek. in Neutralstellung bringen.

Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004

Theresienhöhe 28 - 80339 München

Telefon 089 / 215 466 470 · Fax: 089 / 215 466 479 · [e-mail] · www.aviotiger-germany.de

Geschäftsführer: Thomas Mock · Sitz der Gesellschaft: München · Handelsregister: Amtsgericht München. HRB 219622

Rücksendungen erfolgen, nach vorheriger Anmeldung, ausschließlich frei an RC-Service Eberhardt.

Service für AvioTiger Germany vertriebene Produkte in Deutschland durch:

RC-Service Eberhardt

Schulhausstr. 2 · 36110 Schlitz · [e-mail]

Irrium und technische Änderungen vorbehalten - Copyright AvioTiger Germany GmbH 2016 - Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der AvioTiger Germany GmbH
