Produkttyp	Bürotelefon
Marke	Profoon
Modell	TX-148B
Abmessungen (ca.)	20 x 15 x 10 cm
Gewicht (ca.)	0,5 kg
Stromversorgung	Über die Telefonleitung (kein externes Netzteil erforderlich)
Display	LCD-Anzeige für Rufnummern und Gesprächsdauer
Wahlverfahren	Ton- und Pulswahl (umschaltbar)
Wahlwiederholung	Ja, für die zuletzt gewählte Rufnummer
Speicherplätze	3 direkte Speicher (M1, M2, M3)
FLASH-Funktion	Ja (100 ms Unterbrechung zum Durchstellen)
Mute-Funktion	Ja (Mikrofon stumm schalten)
Timer	Ja (Anzeige der Gesprächsdauer)
Pausenfunktion	Ja (3,6 s pro Tastendruck, speicherbar)
Tonruflautstärke	3-stufig einstellbar: HI (laut), MI (mittel), LO (leise)
Optische Anrufanzeige	Ja (Tonrufkontrolllampe)
Wandmontage	Möglich (Wandhalterung im Lieferumfang)
Indexkarte	Ja (beschriftbar für Speicherplätze)
Anschlüsse	TAE-Steckdose, Höreranschluss (linksseitig)
Reinigung	Mit feuchtem oder antistatischem Tuch; keine chemischen Reinigungsmittel
Schutz vor Umwelteinflüssen	Vor direkter Sonneneinstrahlung und Feuchtigkeit schützen
Reparatur	Nur durch qualifiziertes Fachpersonal

Häufig gestellte Fragen - TX-148B PROFOON

Wie schließe ich das Telefon an?

Verbinden Sie die Höreranschlussschnur mit dem Gerät und dem Hörer. Stecken Sie die Telefonanschlussschnur in die Buchse auf der Rückseite und dann in die TAE-Steckdose.

Wie führe ich ein Gespräch?

Heben Sie den Hörer ab, wählen Sie die Rufnummer und warten Sie auf den Verbindungsaufbau. Legen Sie nach dem Gespräch den Hörer auf.

Wie speichere ich eine Rufnummer?

Heben Sie den Hörer ab, drücken Sie STORE (14), geben Sie die Nummer ein, drücken Sie erneut STORE und dann eine der Speichertasten M1, M2 oder M3 (16). Legen Sie den Hörer auf.

Wie verwende ich die Wahlwiederholung?

Heben Sie den Hörer ab und drücken Sie die Taste P/Redial (13). Die zuletzt gewählte Nummer wird automatisch gewählt.

Wie schalte ich das Mikrofon stumm?

Drücken Sie die MUTE Taste (8). Das Mikrofon wird ausgeschaltet, der Gesprächspartner kann Sie nicht hören. Nochmaliges Drücken hebt die Stummschaltung auf.

Wie stelle ich ein Gespräch durch?

Drücken Sie während des Gesprächs die FLASH Taste (12). Auf dem Display erscheint kurz 'F'. Sie können dann ein weiteres Gespräch führen oder durchstellen.

Wie stelle ich die Klingellautstärke ein?

Stellen Sie den Schalter für die Tonruflautstärke (20) auf HI (laut), MI (mittel) oder LO (leise).

Wie montiere ich das Telefon an der Wand?

Rasten Sie die mitgelieferte Wandhalterung im Boden ein und hängen Sie das Telefon an vorher installierte Schrauben. Drehen Sie die Haltenase um 180°, um den Hörer zu sichern.

Was zeigt das Display an?

Das Display zeigt die eingegebene Rufnummer, gespeicherte Rufnummern und die Gesprächsdauer an. Bei aufgelegtem Hörer ist es ausgeschaltet.

Wie verwende ich die Timer-Funktion?

Nach dem Abheben und Wählen drücken Sie die Timer Taste (11). Die Gesprächsdauer wird angezeigt. Nach dem Auflegen können Sie durch zweimaliges Drücken der Timer-Taste die Dauer erneut abrufen.

BEDIENUNGSANLEITUNG TX-148B PROFOON

Inprogrammeren direkte geheugens:

1. Lautschprecher
2. Beschriftungsfeld für die eigene Rufnummer.
3. Mikrofon
4. Höreranschlußschnur
5. Hörerschalter
6. Haltenase für Hörer bei Wandbefestigung
7. Indexkartennummer
8. Mute Taste
9. Check-Taste
10. Tonrufkontrollampe
11. Timer-Taste
12. Flash-Taste
13. Pausen-, Wahlwiederholungstaste
14. Store Taste
15. Tastatur
16. direkte Speicher-Taste
17. Display

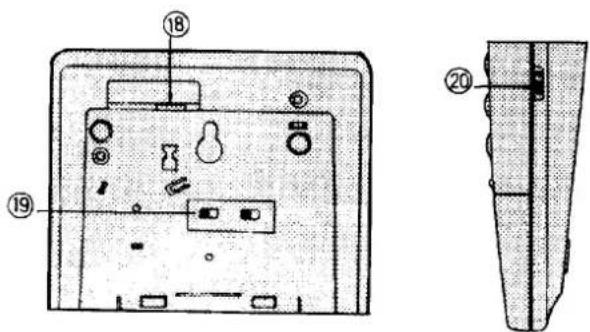

18. Telefonanschluss
19. Ton-, Puls-Schalter
20. Schalter für Tonruflatstärke

1. Verbinden Sie mit der beiliegenden Höreranschlußschnur Gerät und Hörer. Die Höreranschlußschnur wird in die Buchse auf der linken Seite des Gerätes eingerastet, den anderen Stecker stecken Sie anschließend in die Buchse des Hörers.
2. Die Telefonanschlußschnur stecken Sie zuerst in die Buchse (18) auf der Rückseite des Gerätes.
3. Abschließend stecken Sie den Stecker in die TAE-Steckdose Ihres Hauptanschlusses.

Ihr Telefon ist jetzt Betriebsbereit.

WANDMONTAGE

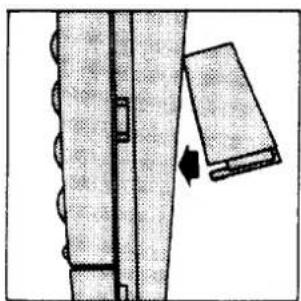

Sie können Ihr Telefon auch an der Wand befestigen. Die dazu erforderliche Wandhalterung wird mitgeliefert. Rasten Sie die Wandhalterung im Boden ein und hängen Sie ihr Telefon an die Wand (an die vorher installierten Schrauben).

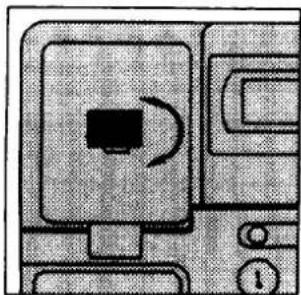

Das herunterfallen des Hörers wird mittels der Haltenase (6) verhindert. Schieben Sie die Haltenase nach oben, nehmen sie heraus, drehen sie um 180 Grad und setzen Sie sie wieder ein.

Auf dem Display (17) werden Ihnen die eingegebene Rufnummern, die gespeicherten Rufnummern und die Gesprächsdauer angezeigt. Bei aufgelegten Hörer ist das Display ausgeschaltet.

DAS FÜHREN EINES GESPRÄCHES

1. Stellen Sie den Ton/Puls Schalter auf der Geräteunterseite für die relevanten Betriebsart ein.Informationen dazu, welches Verfahren (Ton oder Puls) Sie anwenden müssen, kann Ihnen der Betreiber des von Ihnen genutzten Telefonnetzes geben.
2. Heben Sie den Hörer ab.
3. Wählen Sie die gewünschte Rufnummer, diese erscheint auf dem Display.
4. Meldet sich der von Ihnen angewählte Gesprächspartner, so können Sie mit dem Gespräch beginnen.
5. Unterbrechen Sie die Verbindung, indem Sie den Hörer auflegen.

WAHLWIEDERHOLUNG

Eine Wahlwiederholung der zuletzt gewählten Rufnummer ist sowohl beim Ton-Verfahren als auch beim Puls-Verfahren möglich. Betätigen Sie den Hörerschalter und warten Sie, bis der Wahlton ertönt. Drücken Sie anschließend die Taste (13) "P/Redial" und die letzte Rufnummer wird automatisch gewählt. (siehe auch Kapitel Pausenfunktion)

DURCHSTELLEN EINES GESPRÄCHES

Ihr Gerät ist mit eine FLASH-Verbindungstaste (12) vorsehen. Sie können somit ein Gespräch zu einem anderen Gerät durchstellen (Unterbrechungszeit 100Ms). Drücken Sie die Taste (12), auf dem Display erscheint kurzzeitig "F".

SPEICHER

Speichern von Rufnummern:

1. Heben Sie den Hörer ab und legen Sie ihn neben das Gerät.
2. Drücken Sie STORE-Taste (14), auf dem Display erscheint "E".
3. Geben Sie die zu speichernde Rufnummer ein, die Rufnummer erscheint zur Kontrolle auf dem Display.
4. Drücken Sie die Taste (14), auf dem Display erscheint "E".
5. Drücken Sie jetzt auf die gewünschte Speichertaste M1, M2 oder M3 (16). Auf dem Display erscheint nochmal die zu speichernde Rufnummer.
6. Möchten Sie weitere Rufnummern speichern, so wiederholen Sie Schritt 2 bis 5.
7. Legen Sie den Hörer auf.

Kontrolle des Speichers:

1. Heben Sie den Hörer ab.
2. Drücken Sie die CHECK-Taste (9). Auf dem Display erscheint "C".
3. Drücken Sie die gewünschte Speichertaste M1, M2 oder M3 (16).
4. Die gespeicherte Rufnummer erscheint zur Kontrolle auf dem Display, wird jedoch nicht gewählt.

Das Wählen gespeicherten Rufnummern

1. Heben Sie den Hörer ab und warten auf den Wahlton.
2. Drücken Sie die gewünschte Speichertaste M1, M2 oder M3. Die Nummer erscheint auf dem Display und wird automatisch gewählt.

MUTE TASTE

Durch drücken der Taste MUTE wird das Mikrofon des TX-148B ausgeschaltet, Ihr Gesprächspartner kann nun nicht mithören. Drücken Sie nochmals auf die Taste MUTE, um das Gespräch fortzusetzen.

PAUSENFUNKTION

Falls es für das Erlangen einer auswärtigen/internationalen Verbindung notwendig ist den automatischen Wahlvorgang durch eine Pause zu unterbrechen, so kann diese mitgespeichert werden.

Drücken Sie während des Speichervorganges (an der gewünschte Stelle) die P/REDIAL Taste (13). Auf dem Display erscheint "P". Es wird eine Pause von 3,6 Sekunden gespeichert.

Betätigen Sie Taste (13) zweimal, so wird eine Pause von 7.2 Sekunden gespeichert u.s.w.

Wird beim Handwahlbetrieb die Pausetaste benützt, so wird diese Pause in der zuletzt angerufenen Rufnummer aus dem Speicher gespeichert. Nutzen Sie diese Betriebsart, wenn Sie sich eine auswärtige Verbindung über eine Büro- oder Hauszentrale herstellen lassen.

SPEICHER-INDEX-KARTE

Auf der Indexkarte können Sie die Namen entsprechend der gespeicherten Rufnummern notieren.

SCHALTER FÜR TONRUFLAUTSTÄRKE

Sie haben die Möglichkeit, die Lautstärke des Tonrufes über den Schalter (20) zu verändern. Sie können zwischen drei Lautstärken wählen: laut (HI), mittell (MI), oder leise (LO). Über die Tonrufkontrollampe (10) wird Ihnen ein Anruf auf visuelle Weise angezeigt.

TASTE * UND #

In Puls-Verfahren haben diese Tasten keine Funktion. In Ton-Verfahren werden standardisierte Dobbelttöne erzeugt, die Ihnen eine Benutzung des Auftragdienstes u.s.w. ermöglich.

TIMER

Nach abheben des Hörers und Wählen einer Rufnummer, drücken Sie die Timer-Taste (11). Auf dem Display wird Ihnen die Gesprächsdauer angezeigt.

Legen Sie den Hörer auf, das Display wird ausgeschaltet. Die Gesprächsdauer kann jetzt nochmal abgerufen werden. Heben Sie den Hörer ab und drücken Sie die Timer-Taste zweimal.

WICHTIGE HINWEISE:

1. Das Telefon TX-148B ist ein elektronisches Präzisionsgerät. Schützen Sie das Gerät vor direkter Sonneeinstrahlung und Feuchtigkeit.
2. Wischen Sie das Gerät mit einem feuchten Tuch oder einem Antistatiktuch ab. Verwenden Sie niemals ein trockenes Tuch (Statische Aufladung) bzw. chemische Reinigungsmittel.
