BEDIENUNGSANLEITUNG TE109 ELRO

Versorgungsspannung: 230 Volt 50 Hz

Strom: 16(2)A

Backup-Batterie: 1,5V LR44

SPECIFICATIONER

SCHALTUHR mit Rücklauf zeituhr

INSTELLEN ACTUELE TIJD

INSTELLEN SCHAKELTIJDEN

PROGRAMMIERBARE DIGITALE SCHALTZEITUHR TE109

Mit der TE109 werden angeschlossene Geräte automatisch geschaltet. Die Schaltaufträge werden auf die Minute genau durchgeführt. Programmiert werden können bis zu 20 verschiedene An- und Ausschaltzeiten, diese können pro Tag, pro Woche oder Teil einer Woche wiederholt werden. Eine Batterie (LR44) sichert die Programmeinstellungen bei Stromausfall. Sie können die Zeitschaltuhr beim Programmieren der Zeiten (Schaltanweisungen) in der Hand halten, sie muss dabei also nicht an das Stromnetz angeschlossen sein. Drücken Sie, bevor Sie die Zeit und die Schaltanweisungen programmieren zunächst mit einem spitzen Gegenstand (Bleistift oder Kugelschreiber) den R (Reset)-Schalter einmal.

AKTUELLE ZEIT EINSTELLEN

Sorgen Sie dafür, dass wenn Sie die Sommerzeit einstellen wollen, rechts auf der Anzeige +1h steht, TIME Taste gedrückt halten und danach den kleinen Pfeil nach links, wiederholen Sie diesen Vorgang, um die Sommerzeit wieder auszuschalten.

1) Drücken Sie die SET-Taste und halten Sie diese 3 Sekunden lang gedrückt.

Die Tagesanzeige fängt an zu blinken

2) Mit den Pfeilen den richtigen Tag einstellen.

3) Drücken Sie auf SET und danach auf die kleinen Pfelle, bis die richtige Stundenzahl angezeigt wird.

4) Drücken Sie auf SET und danach auf die kleinen Pfeile, bis die richtige Minutenzahl angezeigt wird.

5) Zur Bestätigung der Zeiteinstellung noch einmal die SET-Taste drücken

BEMERKUNG: Wechsel zwischen 12 Stunden oder 24 Stundenanzeige, erfolgt mit Hilfe der TIME-Taste, diese 3 Sekunden gedrückt halten. Die TE109 wechselt von der 24 Stunden auf die 12 Stundenanzeige (Achtung AM= Zeit vor Mittag PM= Zeit nach Mittag).

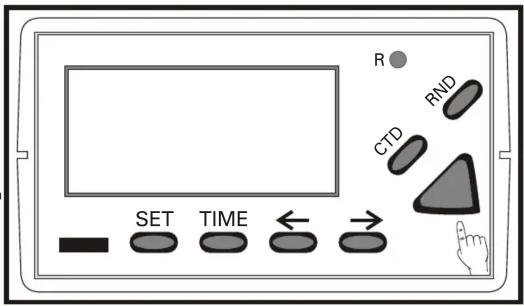

SCHALTZEITEN EINSTELLEN

Es empfiehlt sich, die gewünschten Schaltzeiten und Tage, vor dem Programmieren auf einem Zettel zu notieren, das macht das Eingeben der Anweisungen einfacher. Achtungal, jeder Schaltauftrag besteht aus 2 Anweisungen:

Achtung: Seder Schalttau eins Einschaltgewisung

- eine Einschaltanweisung eine Ausschaltanweisung

- eine Ausschaltanweisung Beide Anweisungen müssen sich auf denselben Tag oder dieselben Tage beziehen, wenn Einschaltanweisung für Mo. bis Fr., dann auch Ausschaltanweisung von Mo. bis Fr.

1) Drücken Sie einmal auf den kleinen Pfeil nach rechts,

auf der Anzeige erscheint jetzt die erste Schaltanweisung.

2) Drücken Sie die SET-Taste: die Tage fangen an zu blinken. Wählen Sie mit den Pfeiltasten den/die gewünschten Tag(e). (Auswahl aus: einem Tag, die ganze Woche, Mo. bis einschl. Fr. und Sa + So oder eine Kombination aus diesen Tagen.

3) Drücken Sie die SET-Taste: die ON-Stundenanzeige blinkt. Stellen Sie mit den Pfeiltasten die gewünschte Stunde ein.

4) Drücken Sie noch einmal die SET-Taste: die ON-Minutenanzeige blinkt. Stellen Sie mit den Pfeilen die gewünschte Minutenzahl ein.

5) Eingabe mit Drücken der SET-Taste und danach den kleinen Pfeilen nach links für die dazugehörigen Ausschaltzeiten (OFF) abschließen, auf der Anzeige erscheint jetzt:

6) Drücken Sie die SET-Taste, die Tage fangen an zu blinken.

Wählen Sie den/die gewünschten Tag(e) mit Hilfe der Pfeile.

7) Drücken Sie die SET-Taste, die Stundenanzeige des OFF Modus fangen an zu blinken. Stellen Sie mit den Pfeiltasten die gewünschte Stunde ein.

8) Drücken Sie noch einmal die SET-Taste, die Minutenanzeige des OFF-Modus fängt an zu blinken. Stellen Sie die gewünschte Minutenzahl mit Hilfe der Pfeiltasten ein und bestätigen Sie die Ausschaltzeit durch Drücken der SET-Taste

9) Drücken Sie noch einmal auf die Pfeiltaste nach rechts für die folgende Schaltzeit, jetzt erscheint die zweite Schaltanweisung.

Wiederholen Sie die Schritte 1 bis 8 zum Programmieren der übrigen Schaltanweisungen. Drücken Sie nach dem Programmieren die TIME-Taste, die aktuelle Zeit erscheint jetzt wieder. Nebenbei bemerkt: Sorgen Sie dafür, dass sich die Zeiten nicht überlappen, wenn Sie mehrere Zeiten programmieren. Sie müssen nicht alle 20 Schaltaufträge nutzen. Wenn für Sie ein Schaltauftrag ausreichend ist, drücken Sie nach dem Programmieren des ersten Auftrages die TIME-Taste, und die aktuelle Zeit erscheint wieder. Stecken Sie die TE109 in eine Wandkontaktdose und stecken

Sie den 220/240 Volt-Stecker des zu schaltenden Gerätes in die Schaltzeituhr. Achten Sie dabei darauf, dass ein eventueller Schalter des anzuschließenden Gerätes EIN-geschaltet sein muss. Die Schaltzeituhr ist jetzt in Betrieb und wird ihr Gerät automatisch, zu den von Ihnen eingestellten Zeiten an- und ausschalten.

HANDBEDIENUNG (Überbrückung der Schaltzeiten)

Mit der Taste mit dem HAND-Symbol kann das angeschlossene Gerät außerhalb der Programmzeiten, an- und ausgeschaltet werden. Links in der Anzeige wird angezeigt in welchem Modus die Schaltzeituhr steht: - Handbedient an ON - Automatisch an AUTO ON

- Handbedient aus OFF - Automatisch aus AUTO OFF

Zwei Möglichkeiten:

1) Mit der Taste "Hand" auf z.B. OFF, die Schaltzeituhr bleibt in diesem Stand immer aus.

2) Mit der Taste "Hand" auf z.B. AUTO OFF, die Zeitschaltuhr schaltet aus (wenn diese auf AUTO ON) eingestellt war, aber nimmt danach das Programm wieder auf. Also sie schaltet bei der erstfolgenden Schaltanweisung.

SPEICHERKONTROLLE

Die programmierten Zeiten können, durch zuerst auf die PFEIL-rechts-Tasten zu drücken, kontrolliert und geändert werden. Mit der HAND kann eine Schaltzeit in einem Mai entfernt werden, Sie können das, durch emeutes Drücken der HAND-Taste, wieder rückgängig machen. Nach dem Drücken der TIME-Taste erscheint die Zeit wieder.

ZURÜCKZÄHL (COUNTDOWN) FUNKTION

Die Uhr kann maximal 24 Stunden zurück zählen, während dieser Zeit ist die Uhr eingeschaltet, nach dieser Zeit geht die Uhr aus.

- Drücken Sie auf die PFEIL-Taste-links, auf der Anzeige erscheint CTN.

- Drücken Sie die SET-Taste und die Stundenanzeige fängt an zu blinken, durch Drücken der Pfeiltasten werden die Stunden eingestellt.

- Drücken Sie noch einmal die SET-Taste. Sie können jetzt die Minuten einstellen.

- Drücken Sie noch einmal die SET-Taste, sie können jetzt die Sekunden einstellen.

- Drücken Sie jetzt auf die CTD-Taste und die Zurückzählfunktion startet, Sie können das Zurückzählen unterbrechen, in dem sie die CTD-Taste wiederdrücken. Drücken Sie die TIME-Taste, wenn Sie zurück zur Zeitanzeige kehren wollen.

(Bemerk.: das ist nur möglich, nach dem die Zurückzählfunktion unterbrochen wurde)

ZUFALLSFUNKTION (RND RANDOM)

Die Uhr kann auf Zufallsfunktion eingestellt werden. Das bedeutet, dass die Uhr nach Ihrer Programmierung schaltet, aber mit willkürlichen Abweichungen von 2 bis 32 Minuten (Die programmierte Zeit muss wenigstens 32 Minuten betragen). Die Uhr kann also früher, aber auch später schalten. Das geschieht außerdem jeden Tag wieder zu einem anderen Zeitpunkt. Sie können so den Eindruck erwecken, dass Sie, obwohl Sie abwesend sind, zu Hause sind. Gehen Sie wie folgt vor: - RND-Taste drücken

- Die Uhr steht jetzt auf Zufallsfunktion, in der Anzeige erscheint RND Handlung wiederholen und die Uhr schaltet wieder normal

ACHTUNG!!!

Wenn Sie die Schaltuhr programmieren und in eine Steckdose stecken, wenn der Schaltzeitpunkt bereits vorüber ist, schaltet die Schaltzeituhr erst beim nächsten Mal ein.

BEISPIEL: Es Ist jetzt 10.00 Uhr, die Uhr soll um 9.30 Uhr einschalten und um 13.40 Uhr wieder ausschalten. Wenn Sie die Zeitschaltuhr jetzt in die Steckdose stecken, wird diese erst beim nächsten Mal schalten. Sie können das, in dem Moment angeschlossene, Gerät gegebenenfalls selbstverständlich auch von Hand (siehe Handbedienung) ein- oder ausschalten.

BATTERIE AUSTAUSCHEN

Wenn die Zeitschaltuhr nicht an eine Steckdose angeschlossen ist, nutzt sie eine Backup-Batterie. Diese Batterie muss ausgetauscht werden, wenn die Anzeige nicht mehr deutlich zu sehen ist. Öffnen Sie das Batteriefach auf der Rückseite mit einem Schraubenzieher. Achten Sie beim Einsetzen der Batterien auf das + und Zeichen.
