ÜBERSPANNUNGS SCHUTZ

Angesloßen Geräte sind geschigert gegen spannungs-Spitze bei Blitz u.s.w

6.Willkürliche Funktion RANDOM

Wilkürlich: In dieser Funktion schaltet die Uhr die angeschlossene Beleuchtung (und andere Geräte) willkürlich ein und aus, also nicht nach der Programmierung. Die Anzahl der Schaltungen kann von 4 bis 12 Mal pro Tag, die Schalzeit von 5 bis 60 Minuten, variieren. Diese Funktion wird im Allgemeinen für Sicherheitszwecke benutzt. Während Ihrer Abwesenheit schaltet sich die angeschlossene Beleuchtung an, und erweckt den Eindruck, als ob doch jemand anwesend ist. Wählen Sie mit der MODE-Taste das Symbol RAND in dem Display. Das Ausschalten dieser Funktion ist sehr einfach: Drücken Sie wieder auf die MODE-Taste, und wählen Sie den AUTO-Stand. Die Uhr schaltet wieder nach der vorgegebenen Programmierung ein.

7. Rücklauf Zeituhr

Die angeschlossenen Geräte schalten sich EIN oder AUS, nachdem die von Ihnen eingestellte Zeit abgelaufen ist. Die Rücklaufzeit kann pro 10 Minuten mit einem Maximum von 90 Minuten (1,5 Stunden) eingestellt werden. Wählen Sie mit der ON/OFF-Tasle das Symbol:

zum Einschalten nach der abgelaufenen Zeit

zum Ausschalten nach der abgelaufenen Zeit

den Sie anschließend mit der MODE-Taste das Symbol.

Mit der SET-Taste können Sie die Zeit auf höchstens 90 Minuten (in 10er Schritten) erhöhen.

15 Sekunden leuchtet das Symbol als Hinweis auf, dass der Rücklauf der Zeituhr gestartet ist.

Mittels der ENTER-Taste können Sie zwischen der aktuellen Zeit und der Rücklaufzeit hin- und herschalten. Während der aktuellen Zeit bleibt das Symbol 'Rücklauf Zeituhr' beleuchtet. Sie können mit der MODE-Taste in den AUTO-Stand gehen. Die Uhr schaltet wieder nach der von Ihnen Vorgegebenen Programmierung.

8.Sommerzeitfunktion

Eine einzige Schaltung sorgt dafür, dass die programmierte Zeit während der Umstellung auf die Sommerzeit angepasst wird.

Gehen Sie mit der MODE-Taste zu dem Symbol

(rechts unten in dem Bildschirm)

Drücken Sie anschließend die ENTER-Taste ein Display stellt sich 1 Stunde vor.

Links oben im Display erscheint

S Die Zeit im

Gehen Sie mit der MODE-Taste zurück zu AUTO. Nach Beendung der Sommerzeit gehen Sie mit der MODE-Taste wieder zu dem Symbol rechts unten im Display. Anschließend drücken Sie auf ENTER. Das Symbol links oben verschwindet. Die Zeit stellt sich wieder 1 Stunde zurück. Zum Schluss gehen Sie mit der MODE-Taste in den AUTO-Stand.

Anmerkung 4 :

Ist es bereits Sommerzeit, empfehlen wir Ihnen, die Uhr erst auf Sommerzeit zu programmieren, bevor Sie die Schaltmomente programmieren, um Probleme beim Umstellen der Sommerzeit auf normale Zeit zu verhindern.

9.Überbrücken

Wenn Sie die Beleuchtung oder ein anderes angeschlossenes Gerät trotz der Programmierung schalten wollen (EIN/AUS), können Sie dies einfach vornehmen, indem Sie die Taste ON/OFF eindrücken. Während der Überbrückung steht das Symbol eines 'Händchens' (rechts unten) als Hinweis im Display. Wenn Sie wieder zur Programmierung zurück wollen, wählen Sie mit der MODE-Taste den AUTO-Stand.

9

5. Einzutragende Liste

Die programmierten Daten in dem Beispiel von Kapitel "4 Schaltzeiten programmieren" sind natürlich nicht die Zeiten, die Sie benutzen wollen. Sie haben Ihnen jedoch geholfen, um zu lernen, die Schaltuhr zu programmieren. Wir empfehlen Ihnen, die nachstehende Tabelle zu benutzen. Tragen Sie zuerst ein, welche Zeiten Sie programmieren wollen und machen Sie sich anschließend an die Arbeit.

PROG	EIN	AUS	TAG	WOCHE	1-2-3-4-5	5-6-7	6-7
P1 ----:---- ----:----
P2 ----:---- ----:----
P3 ----:---- ----:----
P4 ----:---- ----:----
P5 ----:---- ----:----
P6 ----:---- ----:----
P7 ----:---- ----:----
P8 ----:---- ----:----
P9 ----:---- ----:----
P10 ----:---- ----:----
P11 ----:---- ----:----
P12 ----:---- ----:----
P13 ----:---- ----:----
P14 ----:---- ----:----
P15 ----:---- ----:----
P16 ----:---- ----:----
P17	06 : 30 07 : 00
P18	07 : 00 07 : 30
P19	07 : 30 08 : 00
P20 18 : 00 19 : 00
P21 19 : 00 20 : 00
P22 20 : 00 21 : 00

* P17 bis einschließlich 22 sind bereits vorprogrammiert. Diese können Sie nicht ändern. Sie können jedoch wählen, an welchem Tag oder welchen Gruppentagen Sie diese Programme schalten lassen wollen. Gehen Sie, wie folgt, vor:
- Gehen Sie mit der Taste PROG (im AUTO-Stand) zu P17 EIN und drücken Sie auf ON/OFF. Die programmierte Zeit 06:30 EIN wird sichtbar. Drücken Sie auf ENTER, und die Tageswahl leuchtet auf. Diese können Sie mit der SET-Taste programmieren.
* Bereits programmierte Zeiten können einfach "überschrieben" werden, wie in Kapitel 4 beschrieben.
* Es ist auch möglich, durch den Tag zu schalten. Passen Sie gut auf! Sie programmieren:
P14 EIN Montag (1) 23.30 / P14 AUS Dienstag (2) 02:30 Die Schalluhr schallet sich Montagabend um halb zwölf ein und in derselben Nacht am Dienstagmorgen um halb drei wieder aus.

Bemerkung

Es ist nun 22:00 . Sie programmieren 21:00 EIN / 23:00 AUS . Die Uhr schaltet die angeschlossene(n) Beleuchtung/Geräte erst zum nächsten Mal, an dem 21:00 erreicht ist. Bemerkung :

Achten Sie darauf, dass die Zeiten der verschiedenen Schaltmomente sich vorzugsweise nicht am selben Tag oder an denselben Gruppentagen überlappen. Ist dies der Fall, dann schaltet die Uhr nach der höchsten Priorität, dem Ausschaltmoment.

8

3. Tag und Zeit einstellen

3.1 Wählen Sie mit der MODE-Taste das Symbol UHR in dem Fanster.
3.2 Stellen Sie den Wochentag mit Hilfe der SET-Taste (1 = Montag, 2 = Dienstag usw.) ein.
3.3 Drücken Sie auf die ENTER-Taste. Die Uhrennotierung leuchtet auf und kann nun mit der SET-Taste eingestellt werden
3.4 Drücken Sie auf die ENTER-Taste. Die Minutennotierung leuchtet auf und kann nun ebenfalls mit der SET-Taste eingestellt werden.
3.5 Drücken Sie auf ENTER-Taste. Die Tagandeutung leuchtet wieder auf. Drücken Sie auf MODE. Die Daten sind registriert, und die Uhr steht im AUTO-Stand.

Anmerkung 1:

Ist es nun Sommerzeit? Stellen Sie die Zeit erst dann ein, nachdem Sie die Sommerzeit eingestellt haben. Siehe Anmerkung Kapitel 8 oder programmieren Sie die aktuelle Zeit eine Stunde früher und anschließend die Sommerzeit.

4. Schaltzeiten programmieren

Das Programmieren oder Ändern der Schaltzeiten kann nur vorgenommen werden, wenn die Schaltuhr im AUTO Stand steht. Sie können 16 Schaltzeiten selbst programmieren: P1 bis einschließlich

P16. Ein Schaltmoment besteht aus zwei zu programmierenden Zeiten: P01 --: (ein) P01 --: (aus)

Sie müssen ebenfalls programmieren, für welchen Tag oder welche Tage, Sie

- die einzelnen Tage - alle Tage gleichzeitig (1-2-3-4-5-6-7)

- nur die Arbeitstage, Mo bis einschließlich Fr (1-2-3-4-5)

- Freitag, Samstag und Sonntag (5-6-7) - Samstag und Sonntag (6-7)

wählen können

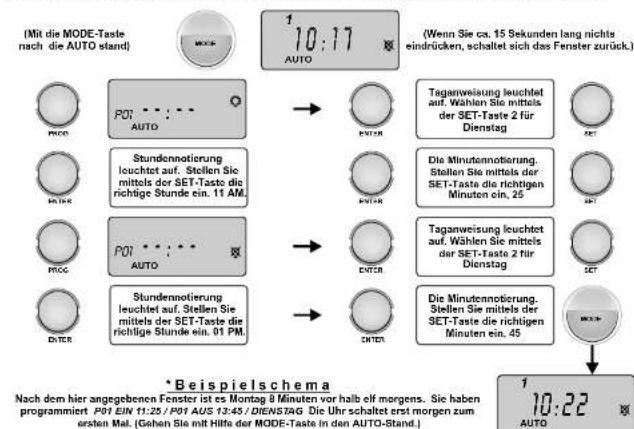

Halten Sie nachstehendes * Beispielschema (von links nach rechts) genau ein. Die zu programmierenden Zeiten sind wie folgt: P01 EIN 11:25 / P01 AUS 13:45 / DIENSTAG

7

Tm79 ist eine multifungionale, digitale Schaltuhr. Viele Anwendungen sind durch ihre erweiterten Funktionen, 22 Schaltprogramme und ihre hohe Schaltleistung von wohlgemerkt 3500 Watt möglich. Innen- und Außenbeleuchlung, Waschmaschine, Wäschetrockner, Teichpumpe, kurz: Alle Garäte, die regelmäßig ein- und ausgeschaltet werden müssen und für die Sie nicht zu Hause bleiben müssen. Durch die 5 Drucklasten läßt sich die Schaltuhr sehr einfach bedienen. Lesen Sie diese Gebrauchsanweisung sorgfältig durch, um die vielen Möglichkeiten bestmöglichst zu nutzen.

* 16 selbst zu programmierende Schallmomente. Jeder Schallmoment besteht aus 2 zu programmierenden Zeiten, P1 ON und P1 OFF (ein und aus). P17 bis einschließlich P22 sind vorprogrammiert. Alle diese Programme können Sie wiederum einteilen in: - die einzelnen Tage

- alle Tage gleichzeitig (1-2-3-4-5-6-7)

- nur die Arbeitstage, Mo bis einschließlich Fr (1-2-3-4-5)

- Freitag, Samstag und Sonntag (5-6-7)

- Samstag und Sonntag (6-7)

* Sommerzeitfunktion: Eine einzige Schaltung sorgt dafür, dass alle programmierten Zeilen während der Umstellung auf Sommerzeit angepasst werden.

* Willkürlich: In dieser Funktion schaltet die Uhr die angeschlossene Beleuchtung (und andere Geräte) willkürlich ein und aus, also nicht nach der Programmierung. Während Ihrer Abwesenheit erwecken Sie den Eindruck, dass doch jemand anwesend

Überbrücken: Mit einer einzigen Taste kann das Programm überbrückt werden. Trolz der

Programmierung können die angeschlossenen Geräte ein- oder ausgeschaltet werden. • Rücklauf Schaltuhr: Die angeschlossenen Geräte schalten sich ein oder aus, nachdem die von Ihnen eingestellte Zeit abgelaufen ist.

* Durch Einlegen von 2 Alkalibatterien des Typs "AAA" 1,5 Volt (nicht inbegriffen) kann die Schaltuhr von Steckdose zu Steckdose verlegt werden. ohne dass dabei die Programmierung ausfällt.

2. Batterien einlegen

1- Öffnen Sie das Batteriefach auf der Rückseite der Schaltuhr
2- Legen Sie 2 Batterien (AAA 1,5Volt Alkali) ein. Achten Sie auf die Polarität (+ und -) siehe Abb. In dem Batteriefach.
3- Schließen Sie das Batteriefach wieder. Seien Sie vorsichtig, und erzwingen Sie nichts. Zuerst die Oberseite und anschließend die Unterseite einrasten lassen.

4- Im Display erscheint:

5- Ist dies nicht der Fall, müssen Sie die Reset-Taste mit einem spitzen Gegensland, z.B. Mit Einer umgebogenen Heftklammer, eindrücken, um die Schaltuhr zu aktivieren.

Reset: Ansprechen, wenn die Uhr nach Einlegen der Batterien nicht automatisch aktiviert wird.
