Produkttyp	Fahrrad
Marke	HERCULES
Modell	Protanium
Rahmenhöhe (ca.)	50 cm
Radgröße	28 Zoll
Gewicht (ca.)	15 kg
Max. Belastung	120 kg
Schaltung	7-Gang Nabenschaltung
Bremsen	V-Brake vorne und hinten
Beleuchtung	Dynamobetriebener Scheinwerfer und Rücklicht
Reflektoren	Vorne, hinten, Seiten und Pedale
Sattel	Verstellbarer Komfortsattel
Lenker	Gerader Lenker mit Griffen
Gepäckträger	Aluminium-Gepäckträger
Schutzbleche	Kunststoff-Schutzbleche
Kettenschutz	Vollkettenschutz
Reifen	Reflexreifen 28x1.75
Material Rahmen	Stahl
Wartung	Regelmäßige Reinigung und Schmierung der Kette
Ersatzteile	Erhältlich über Fachhändler
Garantie	2 Jahre auf Rahmen

Häufig gestellte Fragen - Protanium HERCULES

Wie stelle ich die Sattelhöhe richtig ein?

Lösen Sie die Sattelstützenklemme mit einem Inbusschlüssel, stellen Sie die gewünschte Höhe ein (Bein fast durchgestreckt auf dem unteren Pedal) und ziehen Sie die Klemme wieder fest. Achtung: Nicht über die Markierungslinie hinausziehen.

Wie pflege ich die Kette meines Hercules Protanium?

Reinigen Sie die Kette regelmäßig mit einem geeigneten Entfetter und schmieren Sie sie anschließend mit Fahrradkettenöl. Wischen Sie überschüssiges Öl ab.

Was tun bei einem platten Reifen?

Entfernen Sie das Laufrad, hebeln Sie den Reifen ab, entnehmen Sie den Schlauch, flicken oder ersetzen Sie ihn. Achten Sie auf die richtige Reifengröße (28 Zoll).

Wie stelle ich die Bremsen nach?

Überprüfen Sie die Bremsbeläge auf Verschleiß. Lockern Sie die Bremsspannungsschraube an der Bremse, ziehen Sie den Bremszug leicht und fixieren Sie die Schraube wieder. Bei Bedarf Bremsbeläge austauschen.

Wie schalte ich richtig bei der Nabenschaltung?

Treten Sie kurz zurück, während Sie den Schalthebel betätigen. Schalten Sie nur im Stand oder bei langsamer Fahrt, um die Schaltung zu schonen.

Welche Beleuchtung ist vorgeschrieben?

Ein nach vorne gerichteter Scheinwerfer (weiß oder gelb) und ein rotes Rücklicht, beide mit Dynamo oder Batteriebetrieb. Zudem Reflektoren vorne, hinten, an den Seiten und an den Pedalen.

Wie transportiere ich das Fahrrad am besten?

Verwenden Sie einen Fahrradträger für das Auto oder eine geeignete Fahrradtasche für Züge. Entfernen Sie abnehmbare Teile wie den Gepäckträger, wenn nötig.

Wie reinige ich mein Fahrrad?

Spülen Sie das Fahrrad mit Wasser ab, vermeiden Sie Hochdruckreiniger. Verwenden Sie milde Seife und einen Schwamm. Trocknen Sie es anschließend ab und ölen Sie die Kette.

Wo finde ich die Rahmennummer?

Die Rahmennummer ist meist unter dem Tretlager oder am Sitzrohr eingestanzt. Sie dient zur Identifikation bei Diebstahl.

Wie lagere ich das Fahrrad im Winter?

Reinigen und trocknen Sie es gründlich, schmieren Sie alle beweglichen Teile. Lagern Sie es trocken und möglichst frostfrei. Entfernen Sie Batterien aus der Beleuchtung.

BEDIENUNGSANLEITUNG Protanium HERCULES

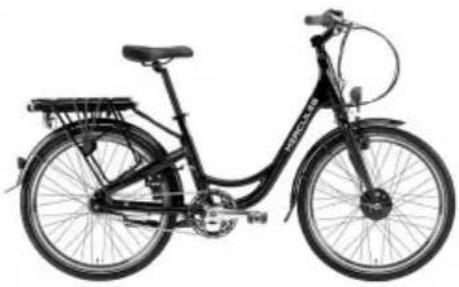

Betriebsanleitung Elektro-Fahrräder

mit Protanium Antrieb E-Compact 24"

Elektro-Fahrräder mit Protanium Antrieb

Einführung

Herzlichen Glückwunsch zum Kauf Ihres neuen HERCULES Elektro-Fahrrades mit Protanium Antrieb.

Bitte lesen Sie diese Anleitung sorgfältig durch. Sie enthält Informationen zur richtigen Pflege Ihres elektrischen Fahrrades und zum Erreichen der vollen Batterie-Lebensdauer.

Dieses Handbuch wurde für unsere Protanium-Modelle ab dem Modelljahr 2013 verfasst. Es bezieht sich auf unsere Kompakt E-Bikes (24“, nicht faltbar).

Bei Fragen die nicht in diesem Handbuch oder in der ebenfalls mitgelieferten allgemeinen HERCULES Betriebsanleitung beantwortet werden, wenden Sie sich bitte an Ihren Fachhändler.

Inhaltsverzeichnis

Einführung.... 2

Das Pedelec.... 4

Funktion des Protanium-Systems.... 5

Hauptbestandteile des Protanium-Systems... 6

Technische Daten 7

Lieferumfang.... 8

Vor der ersten Fahrt.... 10

Vor jeder Fahrt.... 10

Das Ladegerät.... 11

Laden des Akku 12

Tägliches Laden.... 12

LCD-Anzeige am Akku 13

Einsetzen des Akkus.... 14

Akku-Wartung.... 15

Beleuchtung.... 15

Der Motor.... 16

Motor-Wartung.... 16

LCD Touch Display.... 17

Bedienung Ihres Systems.... 18

Schem. Schaltbild für Kabelverbindungen..... 19

Error-Code Anzeige bei Störungen.... 20

Störungsbehebung.... 21

Garantiezeiten.... 22

Zulässige Belastungen und Vorschriften..... 22

Umweltschutz.... 23

Lagerung Ihres Pedelecs.... 24

Regelmäßige Wartung.... 24

Warnhinweise.... 25

Erklärung.... 27

Das Pedelec

Der Begriff Pedelec (Pedal Electric Cycle) oder auch mittlerweile EPAC (Electric Power Assisted Cycle) genannt, beschreibt ein Fahrrad mit Elektromotor, der den Fahrer beim Pedalieren unterstützt.

Nach den gesetzlichen Vorschriften darf der Motor die Nenndauerleistung von 250W nicht überschreiten. Er wird nur dann aktiv, wenn der Fahrer in die Pedale tritt und dabei die Grenze von 25km/h nicht überschreitet.

Es ist frei von einer Kennzeichen- und Versicherungspflicht und darf ohne Führerschein auf dem Radweg gefahren werden. Er besteht keine Helm Pflicht.

Wir empfehlen jedoch jedem Fahrer das Tragen eines Fahrradhelms.

Hercules Pedelecs sind für die Nutzung im typischen Stadtrad-Betrieb auf öffentlichen Straßen und auf Radwegen ausgelegt.

Aus Sicherheitsgründen ist es erst Jugendlichen ab 14 Jahren erlaubt dieses Pedelec zu fahren.

Bitte beachten Sie, dass jede unautorierte Modifikation oder Änderung die E-Bike Funktion beeinträchtigen und ggf. Ihre Sicherheit gefährden kann.

Bitte kontaktieren Sie ihren Fachhändler, wenn Sie Fragen zum Einbau von Zusatz- oder Ersatzteilen, sowie Einstellungen oder Vorgehensweisen haben.

Funktion des Protanium-Systems

Ihr Fahrrad mit Protanium-Antrieb wird von einem Elektomotor in der Vorderradnabe angetrieben. Die Steuerung erfolgt über einen Controller, dem Herzstück des Systems. Dieser erhält seinen Input über das vom Fahrer bediente Display (gewählte Fahrstufe). Beginnt der Fahrer in die Pedale zu treten, so bekommt der Controller eine Rückmeldung über die Trittgeschwindigkeit durch den Sensor am Tretlager und eine Information über die momentan gefahrene Geschwindigkeit durch den Geschwindigkeitssensor im Frontmotor.

Abbildung: Beispiel Controller

Das System ist gemäß des EU-Rechts ausgelegt, d.h. dass der elektrische Unterstützung durch den Antrieb nach dem erreichen einer Geschwindigkeit von 25km/h abschaltet. Das Erreichen höherer Geschwindigkeiten ist durchaus möglich, jedoch ab 25km/h dann nur noch durch reines Pedalieren des Fahrrers.

Der Motor entspricht ebenfalls den gesetzmäßigen Vorschriften für Pedelecs. Er überschreitet nicht die maximale Nenndauerleistung von 250W.

Die Bremshebel am Lenker sind mit einem Sicherheits-Schalter ausgestattet, der den Antrieb sofort unterbricht, wenn einer der Bremshebel betätigt wird.

Hauptbestandteile des Protanium-Systems

Front-Nabenmotor:

mit integriertem

Geschwindigkeitssensor

Akku:

Gepäckträgerversion mit

Super Slim Akku

LCD-Display:

Batterie-, Fahrstufen-,

Geschwindigkeits- und

Distanzanzeige

Bremshebel mit

Cut-Off Sensor:

Bricht die Motor-

Unterstützung ab,

wenn gebremst

wird

RPM-Sensor:

Ermittelt die

Trittgeschwindigk

eit

Technische Daten

Motor: Max. 250W, 24V,

	max Drehmoment 25,6 Nm
Controller:	24 Volt
Batterie- Modell-Nr.- Spannung- Ladedauer	LithiumCZ-7409N(A)24V, 8,7Ah, 209 Whca. 4 Stunden
Ladegerät- Input- Output	JLP-90A04100V~220VAC 50/ 60HzDC29.4 Volt 2,5A

Lieferumfang

Kompakt Pedelec mit Gepäckträger-Akku

1x Ladegerät

1x Akku

1 Satz Pedale

1 Satz Schlüssel

1x Betriebs- anleitung Protanium

1x Betriebs- anleitung Hercules

Vor der ersten Fahrt

Bitte beachten Sie, dass eine unsachgemäße Montage zu gefährlichen Situationen während des Betriebes führen kann. Nur ein von Ihrem Fachhändler fertig montiertes und fahrbereit gemachtes Rad gewährleistet eine sichere Fahrt und die Anerkennung der Garantieansprüche.

Lesen Sie die Bedienungsanleitung aufmerksam durch und üben Sie den Umgang und die Bedienung Ihres Pedelecs vor Antritt der ersten Fahrt.

Laden Sie den Akku vor der erstmaligen Benutzung vollständig, indem Sie das Ladegerät für sechs Stunden bzw. bis alle LEDs der Batterieanzeige leuchten, angeschlossen lassen. Die Vorgehensweise für das Laden finden Sie auf den folgenden Seiten.

Laden Sie den Akku nach jeder Fahrt.

Wenn der Akku vollständig geladen ist, beendet das Ladegerät den Ladevorgang automatisch.

Vor jeder Fahrt

Stellen Sie sicher, dass Ihr Rad fahrbereit ist und alle Bauteile für die Nutzung im öffentlichen Straßenverkehr ordnungsgemäß funktionieren.

Eine Anleitung zur Prüfung dieser Begebenheiten finden Sie auch in der mitgelieferten allgemeinen Bedienungsanleitung für Hercules Fahrräder.

Das Ladegerät

Ihr Elektro-Fahrrad wird mit einem speziell auf das Protanium Modell bzw. Protanium Akku abgestimmten Ladegerät ausgeliefert. Das Wideraufladen sollte ausschließlich mit diesem Ladegerät vorgenommen werden. Jegliche andere Anwendung des Ladegerätes kann gefährliche Folgen haben. Die Verwendung eines anderen Ladegerätes schließt die Garantie aus.

Das Ladegerät verfügt über eine Kontrollanzeige (LED-Leuchte), die den Zustand des Ladevorgangs anzeigt.

Kontrollanzeige leuchtet orange	→ Akku wird geladen
Kontrollanzeige leuchtet grün	→ Akku voll geladen
Kontrollanzeige blinkt orange	→ Akku oder Ladegerät defekt

Laden des Akkus

1. Verwenden Sie das Ladegerät ausschließlich an einer 110/220 Volt (länderspezifisch) Steckdose.
2. Schalten Sie die Batterie am Hauptschalter aus
3. Verbinden Sie das Netzkabel mit dem Ladegerät.
4. Stecken Sie das Netzkabel in die Steckdose.
5. Stecken Sie den zweiten Stecker am Ladegerät in die Ladebuchse des Akkus.

Das Laden des Akkus kann im eingesteckten Zustand am Rad erfolgen. Er kann jedoch auch im ausgebauten Zustand geladen werden.

Der Ladevorgang des Akkus beginnt automatisch, sobald das Ladegerät eingesteckt wird. Der Zustand des Vorgangs wird auch im kleinen Zusatz-LCD-Display auf der Oberseite des Akku angezeigt. Wenn der Akku vollständig geladen ist, beendet das Ladegerät den Ladevorgang automatisch.

Tägliches Laden

Der Akku muss nicht leer sein bevor Sie ihn wieder aufladen. Das Laden ist unabhängig von der gefahrenen Strecke. Wenn Sie Ihren Akku immer geladen halten, erreichen Sie immer die volle Reichweite.

LCD-Anzeige am Akku

An der Oberseite des Akku befindet sich ein kleines LCD-Display, welches die wichtigsten Informationen über den momentanen Zustand des Akku anzeigt. Das Umschalten zwischen den verschiedenen Werten geschieht über den kleinen Knopf neben dem Display.

Die Anzeige kann folgende Informationen liefern:

Display	Einheit	Bedeutung	Aufrufen des Wertes
/	Wh
Surplus capacity	mAh	Momentane Kapazität des Akku	1x drücken der Taste
/	%	Zuletzt ermittelte prozentuale Kapazität	2x drücken der Taste
	V	Momentane Ausgangsspannung	3x drücken der Taste
Ursprungs-Kapazität	mAh	Ursprungskapazität der Batterie bei Auslieferung	4x drücken der Taste
Verminderte Kapazität	mAh	Restliche Kapazität nach Gebrauch	5x drücken der Taste
Cycles		Anzahl der Ladezykien (einmal komplett entladen und wieder komplett aufladen entspricht einem Ladezyklus)	6x drücken der Taste
/	°C	Innentemperatur des Akku	7x drücken der Taste

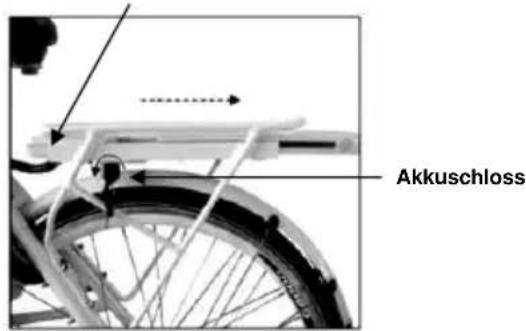

Einsetzen des Akkus

Beim Einsetzen des Akkus sind folgende Schritte zu beachten.

Schritt 1: Der Akku muss von der Rückseite des Gepäckträgers gleichmäßig eingeschoben werden. Dabei ist zu beachten, dass das Akkugehäuse sauber in den Führungsschienen des Gepäckträgers läuft.

Schritt 2: Schieben Sie den Akku langsam bis zum Anschlag, indem Sie den Führungsschienen folgen. Die beiden Federstifte müssen über den Anschlag des Akku soweit zurückgedrückt werden, bis das Akkugehäuse plan am Connector -Gehäuse anliegt. Dabei müssen die Connector Kontaktstifte die Kontaktflächen des Akku berühren.

Schritt 3: Fixieren Sie die Position des Akku mit dem Akkuschloss. Diese Verriegelung finden Sie auf der linken Seite des Gepäckträgers.

Connector-Gehäuse

Akku-Wartung

Der Akku ist wartungsfrei und sollte häufig geladen werden.

Die Akku-Leistung wird durch die Lagerung oder den Einsatz unter extremen Wetterbedingungen beeinflusst.

Lagern Sie den Akku nicht bei Minusgraden z.B. in einer unbeheizten Garage.

Lagern Sie den Akku bei Raumtemperatur während Sie ihn nicht benutzen.

Dies verlängert die Lebensdauer erheblich.

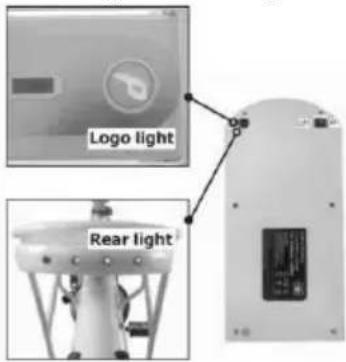

Beleuchtung

Der Super Slim Akku besitzt ein besonderes Design-Feature: Eine blau beleuchtete Oberseite und rote LEDs nach hinten. Ihr Kompakt-Pedelec ist mit einer zulässigen StVZO Lichtanlage mit Dynamo ausgestattet. Daher ersetzen diese Rückleuchten nicht das gesetzlich vorgeschriebene Rücklicht.

Der eingesetzte Protanium-Motor ist ein bürstenloser Vorderrad-Nabenmotor mit interner Übersetzung. Er besitzt eine maximale Leistung von 250W und eine Nenndauerleistung von 200W.

Der Motor ist wartungsfrei und darf nicht geöffnet werden. Sie können die Achse des Motors einmal pro Jahr etwas nachfetten. Dies ist von außen möglich, ohne den Motor zu öffnen. Stellen Sie sicher, dass zur Schmierung ein säurefreies Öl oder Fett verwendet wird.

LCD Touch-Display

Das Digitaldisplay ist mit einer Touch-Oberfläche ausgestattet und wird daher nur durch leichte Berührung der Symbole bedient.
Batterieanzeige: Ein Balken entspricht 25% Kapazität.
In der Mitte wird die Geschwindigkeit angezeigt. Je höher desto mehr Balken werden in der Grafik darüber angezeigt.
Über die Mode-Schaltfläche kann zwischen der Tages- bzw. Gesamtkilometeran- zeige gewechselt werden.		Mode(Schaltfläche)
		Gesamt- kilometer
		Tages- kilometer
Über die Schaltfläche mit dem Lampensymbol wird die Hintergrundbeleuchtung des Displays bedient		(Schaltfläche)
		(Symbol im Display)
Hält man die POWER Schaltfläche 2 Sekunden, so schaltet sich das Display ab.		(Schaltfläche)
Das Abschalten des Displays hält das System jedoch nur im Stand-By Modus. Nur durch das Betätigen des Hauptschalters wird das System komplett deaktiviert.

Bedienung des Systems

1) Aktivieren Sie das System über den Hauptschalter an der Unterseite des Akku

2) Das Display wird automatisch aktiviert.
3) Wählen Sie die gewünschte Fahrstufe am Display: Low = , Medium = oder High = gibt an, ob Sie eine geringe, mittlere oder starke Unterstützung zum Pedalieren dazu erhalten.
4) Sie können nun losfahren. Beim Treten in die Pedale werden sie, gemäß der gewählten Fahrstufe, unterstützt.

Wollen Sie Ihr Pedelec als Fahrrad ohne Unterstützung fahren, so brauchen Sie lediglich das System aus bzw. in den Standby-Modus zu schalten. Betätigen Sie dazu lediglich die Standby-Taste oder den Hauptschalter

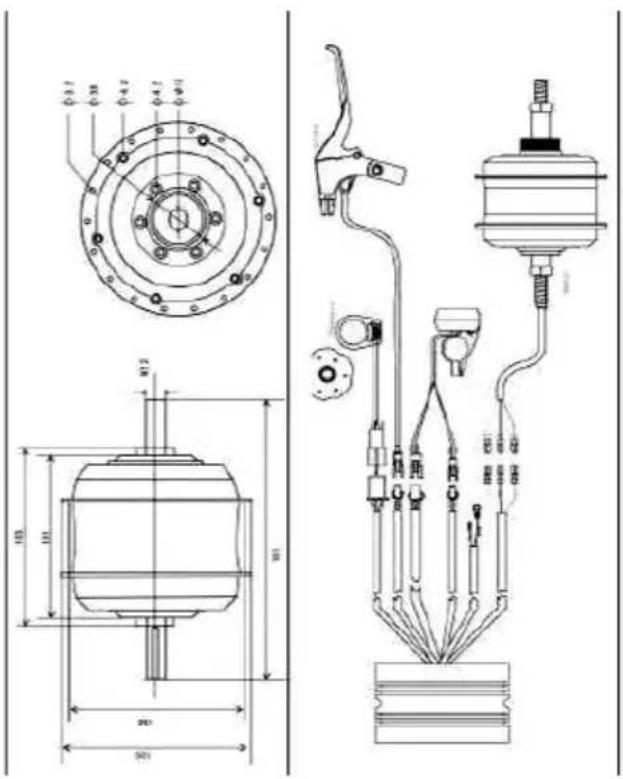

Schematisches Schaltbild für Kabelverbindungen

Error-Code Anzeige im Display bei Störungen

Das Antriebs-System ist mit einem Meldeverfahren ausgestattet, bei dem das Display einen Error-Code anzeigt, um den Fehler schnell einzugrenzen und beheben zu können.

Error code	Fehler-Möglichkeit	Fehler-Behebung
0x01	Kommunikationsfehler zwischen Display und Controller→Lose oder defekte Verbindungsstellen des Kabels	Auf loseStecker und defektes Kabel prüfen
0x02	Sicherheitsmodus des Controllers→Kurzschluss im Controller→Interner Fehler	Auf loseStecker und defektes Kabel prüfenController austauschen
0x03	→Lose Motor-Steckverbindung	Auf loseStecker und defektes Kabel prüfen
0x04	→Akku-Spannung zu gering.Tiefentladeschutz aktiviert	Akku laden
0x05	→Fehler des Cut-Off Sensors am Bremshebel	Stecker-verbindung am Bremshebel prüfenSensor oder Bremshebel austauschen

Störungsbehebung

Aufgetretenes Problem	Möglicher Fehler	Lösung
Erreichbare Geschwindigkeit mit Unterstützung unter 10km/h	- die Spannung des Akku ist zu niedrig- Display beschädigt	- Akku voll aufladen- Display wechseln
Keine Motorfunktion bei eingeschaltetem System	- kein Kontakt zum Akku- Wackelkontakt zum Controller- kein oder Wackelkontakt zum Motor- defekte Akku-sicherung	- Akku erneut anschließen- Kabel auf Beschädigung prüfen- Sicherung aus-tauschen
Keine Motorunterstützung	Lose Steckverbindung von Display, Controller oder Sensor	- Kabel und Kabelkontakte auf Beschädigung prüfen

Sollten Fehler nicht durch die oben aufgeführte Vorgehensweise zu beheben sein oder öfters auftreten, so sollten Sie umgehend Ihren Fachhändler kontaktieren!

Garantiezeiten

Die Gewährleistung auf Akku, Motor, Display und sonstige elektronischen Komponenten, sowie das Ladegerät, beträgt 24 Monate. Die Gewährleistungszeiten beziehen sich auf folgende Akku- und Ladegerätmodelle:

Akku: HERCULES E-COMPACT 24": CZ-7409N(A) 24V, 8,7Ah, 209 Wh

Ladegerät: JLP-90A04

Zulässige Belastungen und Vorschriften

Bitte beachten Sie, dass unsere Pedelecs nur für eine bestimmte maximale Belastung durch Fahrer und Gepäck zugelassen sind. Außerdem sollten Sie auch auf die folgend Aufgeführten Vorschriften achten:

Das zulässige Gesamtgewicht für Fahrer, Gepäck und Fahrrad zusammen beträgt 120kg.

Wird ein Anhänger gezogen, reduziert sich das zulässige Gesamtgewicht um die Anhängelast.

Die Verwendung von Anhängern und Kindersitzen ist nicht gestattet.

Vorschriften zum Gepäckträger

Der Gepäckträger ist nach EN14782 ausgelegt. Die maximale Belastung beträgt 25kg.

(Diese finden Sie auch auf dem Gepäckträger selbst.)

Bitte beachten Sie, dass sich das Rad anders verhält, wenn es beladen ist. Dies kann besonders das Lenk- und Bremsverhalten beeinflussen. Daher sollten Sie versuchen das Gewicht auf beide Seiten des Trägers gleichmäßig zu verteilen. Es ist zu beachten, dass beim Beladen die Reflektoren und das Rücklicht nicht verdeckt werden.

Umweltschutz

Gemäß den Umweltschutzregelungen, welche aus den Normen der EU hervorgehen, empfehlen wir Ihnen ein defektes Akkupaket Ihres Pedelec bei Ihrem Händler abzugeben. Er ist verpflichtet Ihren Akku zurückzunehmen und über den Hersteller zu entsorgen. Bitte entsorgen Sie defekte Akkus nicht im Hausmüll.

• Die Verwendung eines Hochdruckreinigers oder eines ähnlich starken Wasserstrahls ist verboten. Wasser könnte hinter die Dichtungen von Motor, sonstigen elektronischen Bauteilen oder der Lager gelangen und diese zerstören.
• Verwenden Sie keine säurehaltigen Reinigungs- oder Scheuermittel zur Reinigung
• Vermeiden Sie das Rad im freien abzustellen, besonders bei niedrigen Temperaturen unter 10°C, Regen oder Schnee. Sollte das Rad nass werden, so ist es mit einem einfachen trockenen Tuch abzutrocknen.
• Sollten Ihnen ungewöhnliche oder besonders Laute Geräusche, z.B. aus dem Motor, auffallen, sollten Sie schnellst möglich Ihren Händler aufsuchen.
• Bitte achten Sie darauf, dass beim Nachschmieren der Kette und anderen mech. Bauteilen kein Schmierstoff auf die Felgen gelangt. Dies beeinträchtigt erheblich das Bremsverhalten!

Lagerung Ihres Pedelecs

Wenn das Fahrrad für längere Zeit nicht benutzt wird, sollten folgende Schritte beachtet werden:
- Reinigen Sie das Fahrrad und schmieren Sie alle beweglichen Teile sorgfältig vor der Einlagerung.
- Behandeln Sie alle verchromten und verzinkten Teilen mit Korrosionsschutzmittel.
- Wenn möglich, sollten Sie Ihr Fahrrad an die Decke hängen. Wenn dies nicht möglich ist, überprüfen Sie den Luftdruck der Reifen in regelmäßigen Abständen. Langes stehen des Rades kann Schäden des Reifens nach sich ziehen.
- ACHTUNG: Laden Sie den Akku alle zwei Monate nach. Längeres versäumen des Nachladens kann Schäden an der Batterie nach sich ziehen. Diese Schäden sind nicht durch die Garantie abgedeckt.

Regelmäßige Wartung

Ihr E-Bike benötigt regelmäßige Wartung in bestimmten Intervallen. Ihr Händler kann Sie hinsichtlich des optimalen Gebrauchs Ihres Fahrrades genau beraten und informieren. Ebenso unsere aktuelle allgemeine Hercules Bedienungsanleitung birgt wichtige Informationen zur Handhabung und Pflege.

Warnhinweise

Lesen Sie die folgenden Warnhinweise sorgfältig durch. Ihr Hersteller haftet nicht für Unfälle oder Fehler infolge nichtbestimmungsgemäßer Verwendung (von Teilen) des E-Bikes.

• Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in die Batterie eindringen können, dass betrifft hauptsächlich die Situation, wenn Sie das Rad reinigen. Entnehmen Sie zuvor den Akku
• Versuchen Sie nicht, den Akku oder das Akku-Ladegerät zu öffnen oder zu manipulieren.
• Setzen Sie die Batterie keinen Temperaturen über 60° C (140° F) aus.
• Bitte verwenden Sie ausschließlich das mitgelieferte Ladegerät zum Aufladen des Akkus. Bei Verwendung eines anderen Ladegeräts kann es zu Schäden an dem Akku und zu gefährlichen Situationen kommen. Die Garantie erlischt, wenn ein falsches Ladegerät zu Fehlfunktionen führt.
• Verwenden Sie das Ladegerät auf keinen Fall um Ni-Cd oder Ni-Mh-Akkus zu laden.
• Entsorgen Sie die Batterie gemäß den Landestypischen Vorschriften
• Halten Sie die Batterie geschützt vor Kindern
• Setzen Sie den Akku nicht außerhalb des Temperaturbereiches von 0 °C bis +40 °C und einer Luftfeuchte von 45% - 85% ein

• Lagern Sie den Akku nicht außerhalb des Temperaturbereiches von -20 °C bis +60 °C um Schäden zu vermeiden. Ein Lagern des Akkus außerhalb dieses Temperaturbereiches, kann die Lebensdauer des Akkus erheblich verkürzen.

• Laden Sie den Akku nach jeder Benutzung wieder vollständig auf.

• Setzen Sie den Akku niemals direkten Flammen oder Hitze aus. Legen Sie den Akku niemals in die Nähe von Flammen oder Wärmequellen, ansonsten kann der Akku explodieren.
• Stellen Sie eine gute Belüftung während des Ladevorgangs sicher.
• Trennen Sie den Akku nach dem er voll geladen ist vom Ladegerät.
• Es wird dringend empfohlen, den Akku nicht ohne Aufsicht über Nacht zu laden.
• Das Akkupaket immer mit dem mitgelieferten Akkuladegerät aufladen. Kein anderes Akkuladegerät verwenden.
• Bei einem leeren Akkupaket, das nicht aufgeladen wird, kann es innerhalb von zwei Monate zu einer Tiefenentladung und damit zu einer Beschädigung kommen. In dem Fall verfällt der Garantieanspruch.
• Das Akkuladegerät nicht an die Netzspannung anschließen, wenn es nicht benutzt wird.
• Vor dem Radfahren das Ladegerät vom Akku trennen.
• Das Fahrrad nicht in der prallen Sonne aufladen.
• Das Akkupaket nicht fallen lassen, denn das könnte den Akku beschädigen.

Erklärung

Protanium und Hercules übernehmen keine Verantwortung für etwaige Unfälle oder Störungen infolge des unsachgemäßen Betriebes des Systems und dessen Bestandteile.
