BEDIENUNGSANLEITUNG Revonec GTX Saro

Achtung: Wartungsplan/Wartungsintervallen ab Seite 45 muss selbstständig Folge geleistet werden, anderenfalls entfallen die Gewährleistungsansprüche

Einleitung

• Vielen Dank, dass Sie sich für den Kauf unseres Motorrollers entschieden haben.
• Mit dieser Entscheidung haben Sie sich für hohe Qualität und aktuelle Technologie entschieden. Dieser Motorroller wurde für den Strassengebrauch entwickelt und wird Ihnen jede Menge Fahrspass garantieren.
• Um einen reibungslosen Betrieb Ihres Motorrollers zu
• gewährleisten, sollten Sie diese Betriebsanleitung
• aufmerksam lesen bevor sie das Fahrzeug in Betrieb nehmen.
• Diese Anleitung beinhaltet unter anderem die Serviceanleitung des
• Motorrollers, welcher unbedingt Folge zu leisten ist- sonst erlischt
• Ihre Gewährleistung!

Wir wünschen Ihnen viel Spass mit Ihren neuen Fahrzeug.

Wichtig: vor jeder Fahrt den Mischölstand kontrollieren / Behälter spät. nach jeder zweiten Tankfüllung komplett befüllen!!! Wenn Sie das Fahrzeug ohne Mischöl betreiben kann das Fahrzeug einen Motorschaden erleiden. ( keine Gewährleistung )

Hinweis:

Alle Informationen, Illustrationen und Spezifikationen in diesem Handbuch basieren auf dem aktuellsten vorliegenden Produktinformationen. Bitte beachten Sie, dass diese von Ihrem Modell abweichen können, falls dieses in letzter Zeit überarbeitet wurde. Druckfehler und Irrtümer vorbehalten. Alle Abbildungen sind ähnlich.

• Wir weisen darauf hin, dass für Fahrer und Mitfahrer Helmpflicht besteht.
• Veränderungen durch Um- oder Anbauten sind nur im Rahmen der gesetzlichen Vorschriften zulässig.
• Wir weisen ausdrücklich darauf hin, dass „Motorentuning“ ungesetzlich ist. Sie gefährden sich und andere Verkehrsteilnehmer sowie die Lebensdauer und Betriebssicherheit Ihres Motorrollers. Darüber hinaus erlischt die Gewährleistung, sowie der Versicherungsschutz und die COC Papiere verlieren ihre Gültigkeit.
• Die zulässige Höchstgeschwindigkeit beträgt 45 km/h und darf nicht überschritten werden.
• Den Motorroller nie in geschlossenen Räumen laufen lassen, da die ausgestoßenen CO-Gase gefährlich werden können (Vergiftungsgefahr).
  • Passen Sie Ihre Fahrweise den gegebenen Witterungsverhältnissen an.
• Bei Nässe oder ähnlichen Witterungsverhältnissen sowie nach der Rollerwäsche ist erhöhte Vorsicht angeraten, da sich die Bremswege verlängern. Achten Sie darauf, dass Sie die Bremsen nach der Rollerwäsche „trocken bremsen“ bzw. bei Regenfahrten die Bremsen öfters leicht betätigen. Somit wird eine einwandfreie Bremswirkung sichergestellt.
• Ist der Haupt- oder Seitenständer ausgeklappt darf der Roller nicht belastet werden
  • Die Batterie Ihres Rollers muss in jedem Falle fachgerecht entsorgt werden. Sofern dies nicht möglich ist, kann die Batterie kostenfrei an uns zurück gesendet werden.

Motor- und Fahrgestellnummer

- Bitte notieren Sie die Fahrgestell- und Motornummer Ihres Rollers unten auf dieser Seite. Wenn Ihr Roller eine Wartung oder Reparatur benötigt, werden Ihnen diese Nummern helfen, schnellen und unkomplizierten Service zu erhalten. Zudem sind diese Nummern für die Anmeldung des Fahrzeugs notwendig.

- So finden Sie die Fahrgestell- bzw. Motornummer:

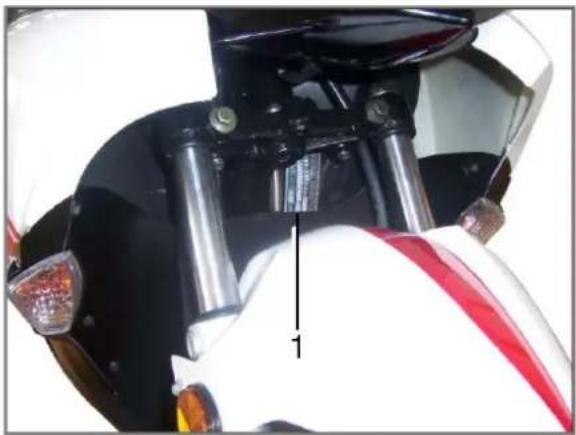

Die Identifizierung Nummer (1) befindet sich auf dem Rahmen unterhalb der vorderen Abdeckung.

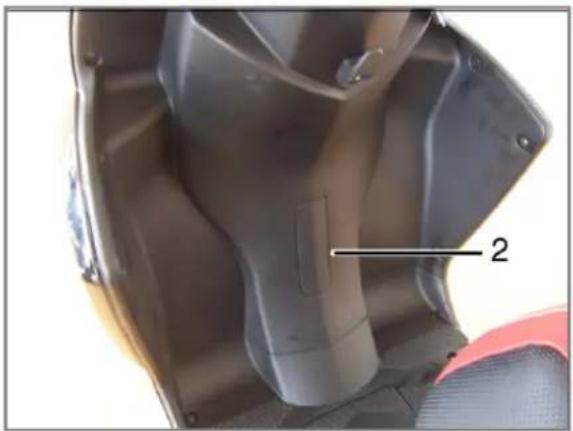

Die Fahrgestell Nummer befindet sich auf dem Rahmen hinter der Abdeckung (2).

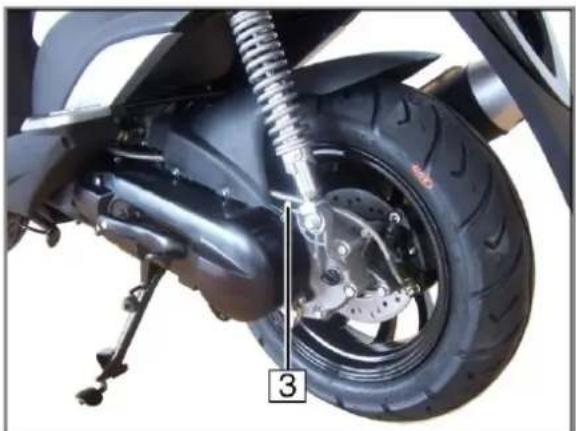

Die Motor Nummer (3) befindet sich auf der linken Seite hinten in der Höhe des Stoßdämpfers.

Bitte eintragen:

Meine Fahrgestellnummer: ____

Meine Motornummer:

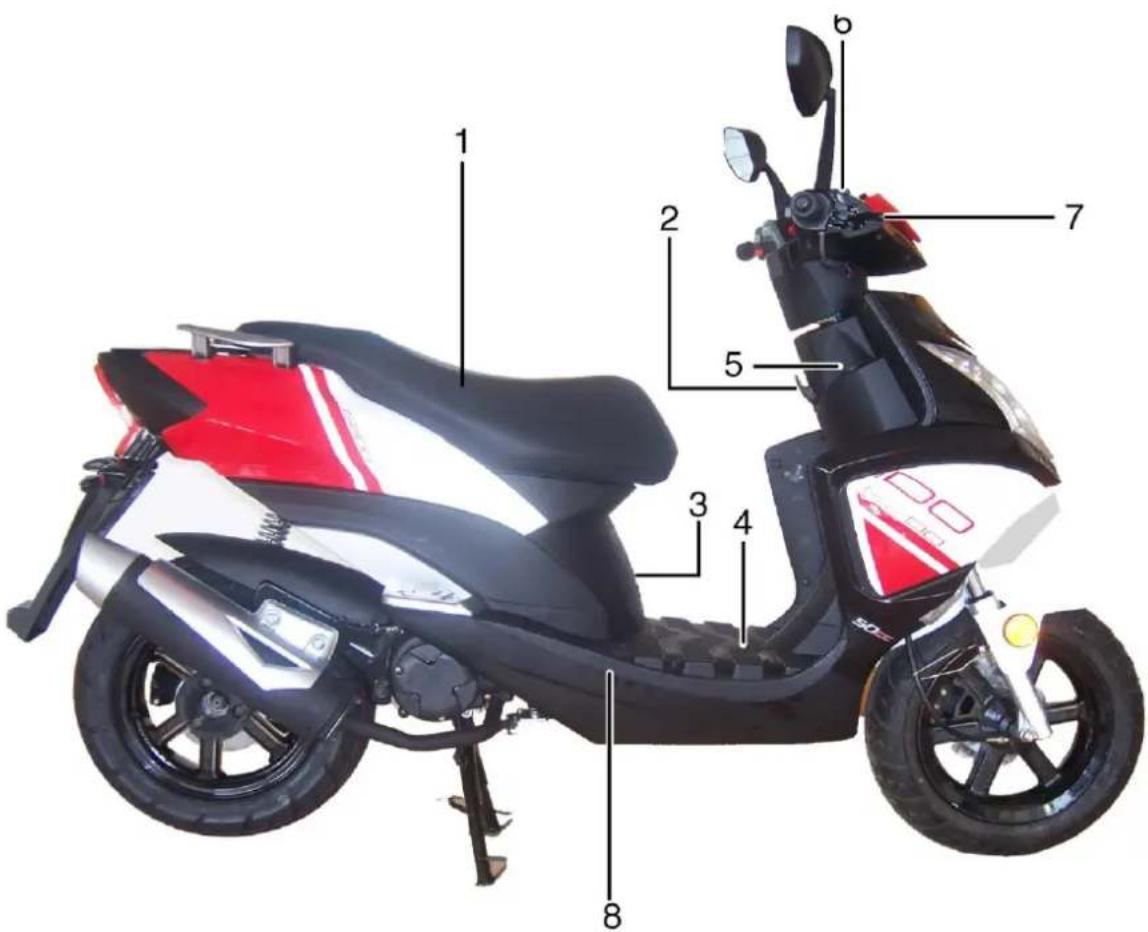

1 2 3 4 5 6 7 8

1. Helmfach
2. Gepäckhaken
3. Abdeckung des Schmieröltanks

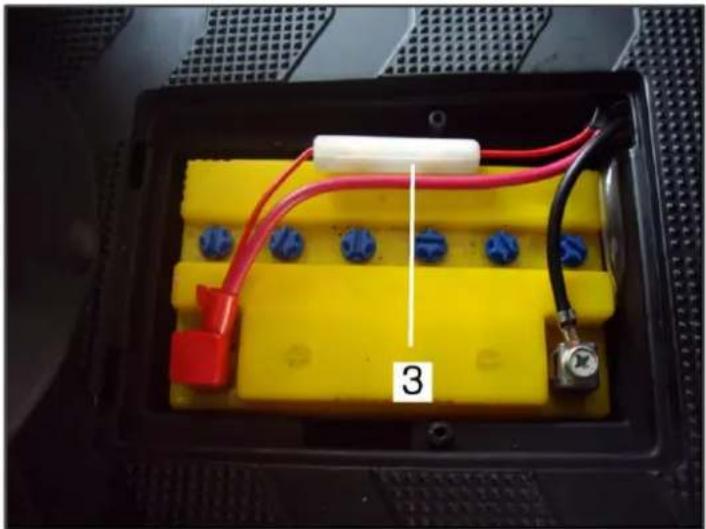

4. Batteriekasten und Sicherung
5. Zünd-und Gabelsäulenverriegelung
6. Behälter für Bremsflüssigkeit
7. Handbremsgriff für Vorderradbremse
8. Zündkerze

Achtung: die Spiegel des Revonec GTX haben beiderseits ein Linksgewinde, falsches Anschrauben führt zum Defekt der Gewinde. Um die Spiegel fachgerecht zu montieren, ist es zwingend erforderlich die Schrauben nach links zu drehen zum Befestigen

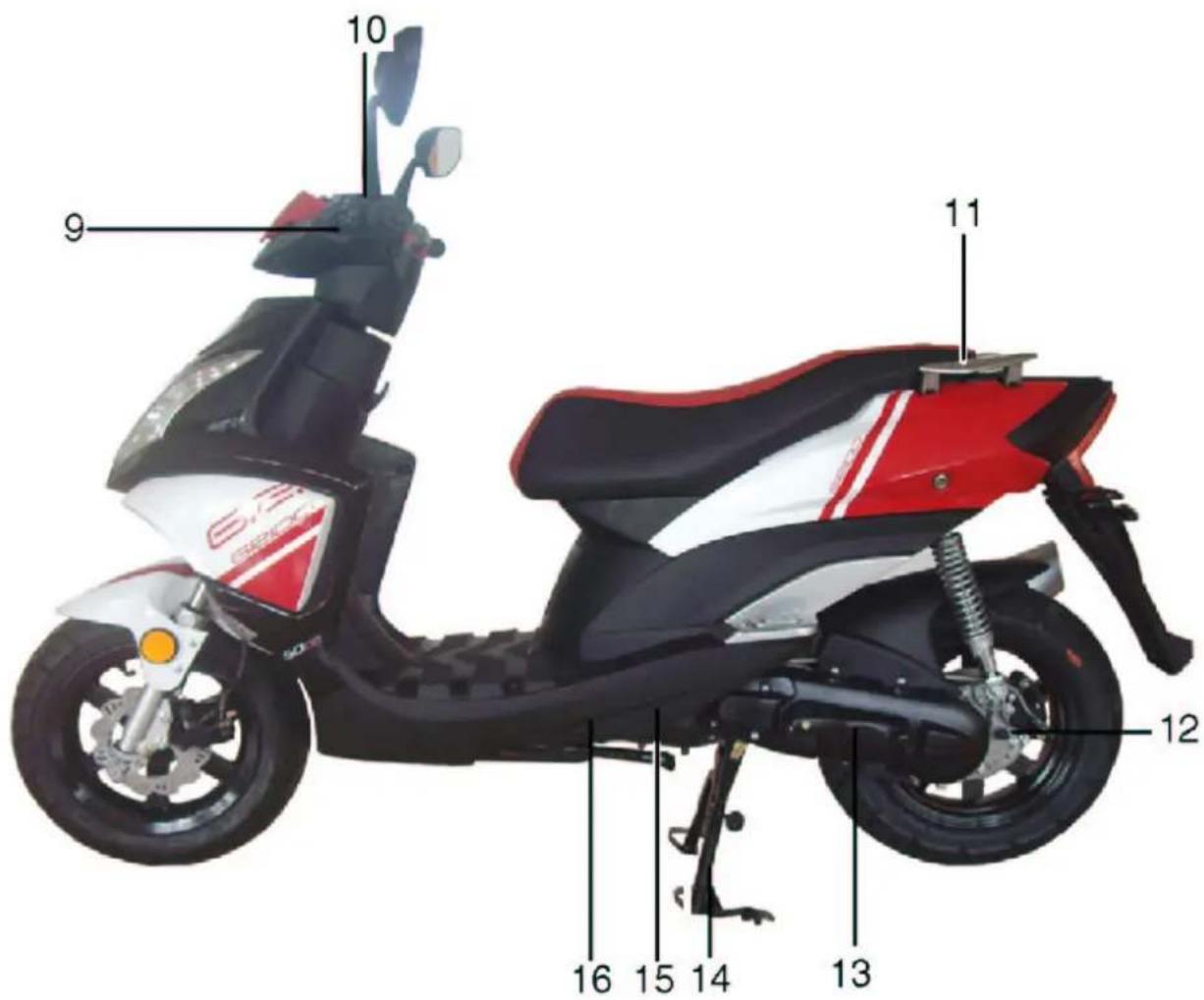

Ansicht der linken Rollerseite

10 9 11 12 13 14 15 16 SHEE SHEE SHEE

1. Handbremsgriff für Hinterradbremse
2. Tachoanzeige
3. Tankdeckel
4. Öleinfüllschraube
5. Kickstarter
6. Hauptständer

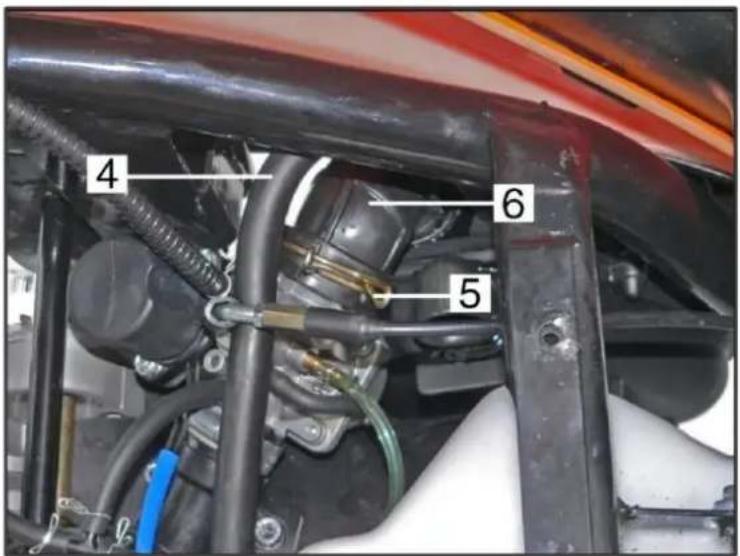

7. Luftfilter
8. Seitenständer

Achtung: die Spiegel des Revonec GTX haben beiderseits ein Linksgewinde, falsches Anschrauben führt zum Defekt der Gewinde. Um die Spiegel fachgerecht zu montieren, ist es zwingend erforderlich die Schrauben nach links zu drehen zum Befestigen

Instrumentenanzeige:

1 2 7 8 9 3 4 5 6

1. Geschwindigkeitsmesser (km/h /mph)
2. Kilometerzähler (km)
3. Tankanzeige
4. Digitale Uhr
5. Wochenanzeige

6. Datumsanzeige

7. Anzeige für das Abblendlicht

8. Ölanzeige
9. Blinkeranzeige

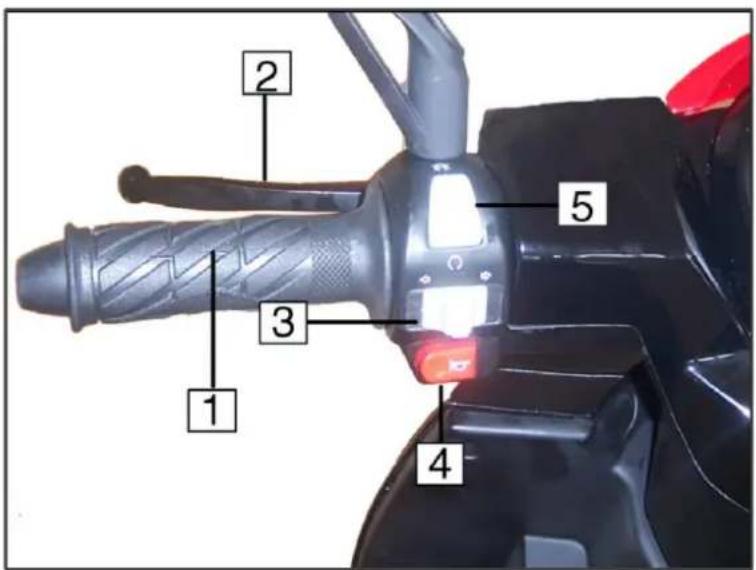

Linke Lenkerseite

1 2 3 4 5

1. Anti-Rutsch Griff
2. Handgriffbremse für Hinterradbremse
3. Blinkerschalter
4. Signalhorn
5. Not-Aus-Schalter

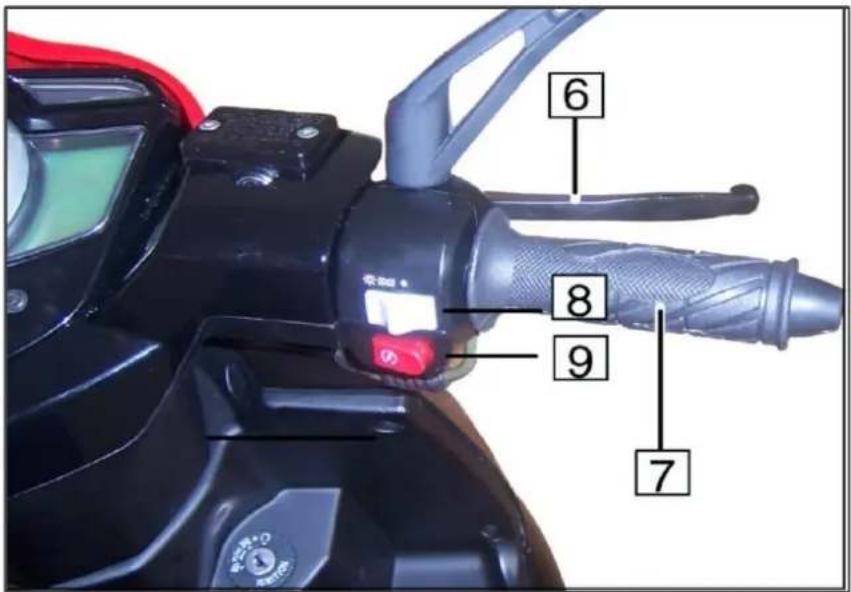

Rechte Lenkerseite

6 8 9 7

1. Handgriffbremse für Vorderradbremse
2. Gasgriff
3. Lichtschalter
4. E-Starter

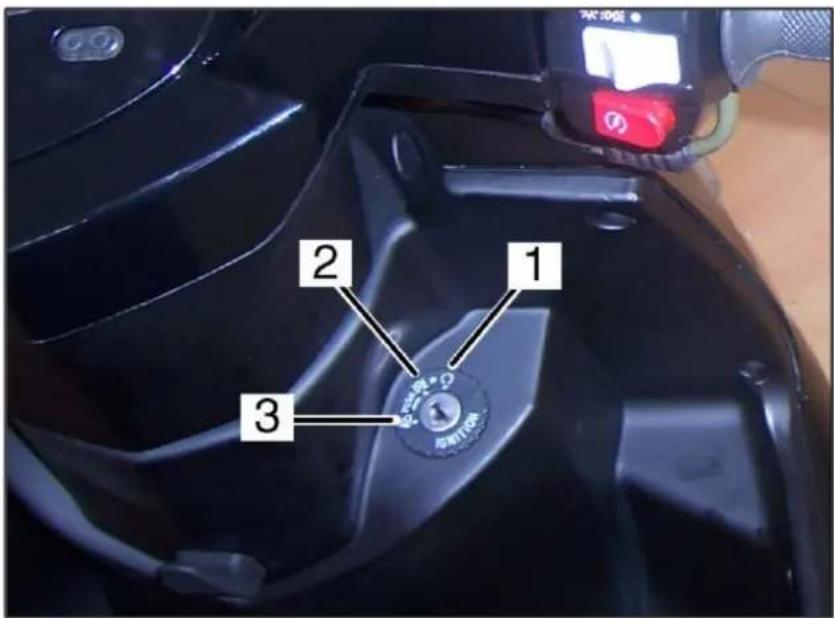

Verriegelungsmechanik

1 2 3

Achtung:

Beim Fahren nicht den Not-Aus Schalter betätigen

1. Betriebsposition (Zündung und alle Schaltkreise sind aktiviert)
2. Zündung aus (keine Lenkradsperre, Lenker kann noch nach links und rechts bewegt werden)
3. Zündung aus und Lenkradsperre aktivieren(den Lenker soweit nach links drehen wie möglich und den Schlüssel auf Position „Lock“ stellen)

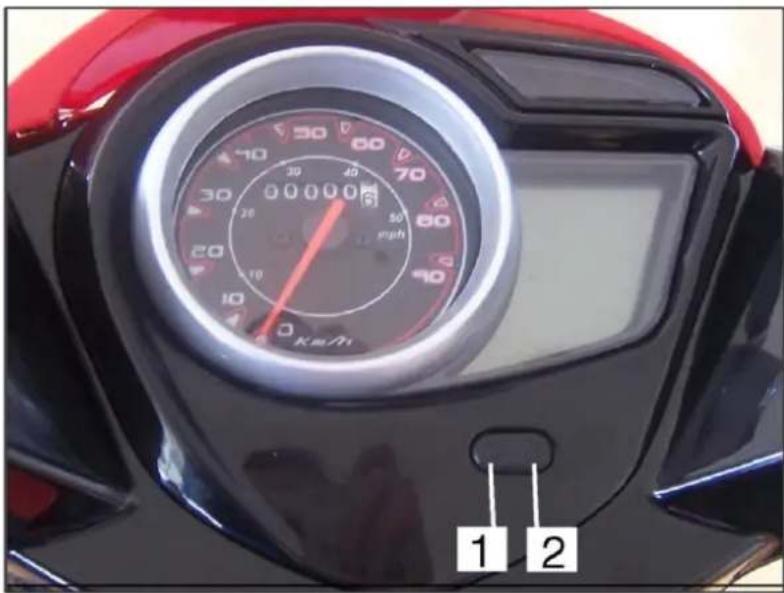

Datum und Uhrzeit

30 70 60 40 30 00000 20 50 80 mph 20 10 10 Km/h 1 2

Das Instrument wird von der Fahrzeugbatterie versorgt. Das Display ist nur sichtbar, wenn die Zündung eingeschaltet ist. Nach dem Abklemmen und Anklemmen der Batterie die Uhrzeit muss zurückgesetzt werden

Einstellen der Datums-/ Uhrzeitangabe:

1. Halten Sie Knopf 1 für etwa 5 Sekunden gedrückt, die Anzeige fängt an zu blinken. Mit dieser Taste können Sie entsprechend Woche, Monat, Datum, Uhrzeit u.s.w. auswählen

2. Mit Taste 2 werden die Einstellungen bestätigt.

Helmfach

2 1

-Bewahren Sie keine Wertsachen im Helmfach auf -Vergewissern Sie sich, dass der Sitz vollständig nach unten gedrückt und abgesperrt wurde -Bewahren Sie keine thermisch empfindlichen Sachen in der Box auf,, die durch Motorwärme oder Außentemperatur Schaden nehmen könnten.

Zum Öffnen des Faches stecken Sie bitte den Zündschlüssel (1) in das Schloss auf Position „Open“

Zum Schließen des Faches drücken Sie den Sitz (2) herunter bis die Sperre einrastet

Ziehen Sie nun den Zündschlüssel ab.

Achtung: Lassen Sie den Schlüssel nicht im Helmfach liegen.

Warnung: nachdem Sie den Sitz geschlossen haben, überprüfen Sie ob er auch gesperrt hat und nicht mehr aufgeht, es besteht sonst Unfallgefahr, wenn der Sitz sich beim Fahren öffnet.

Maximales Füllgewicht: 10 kg

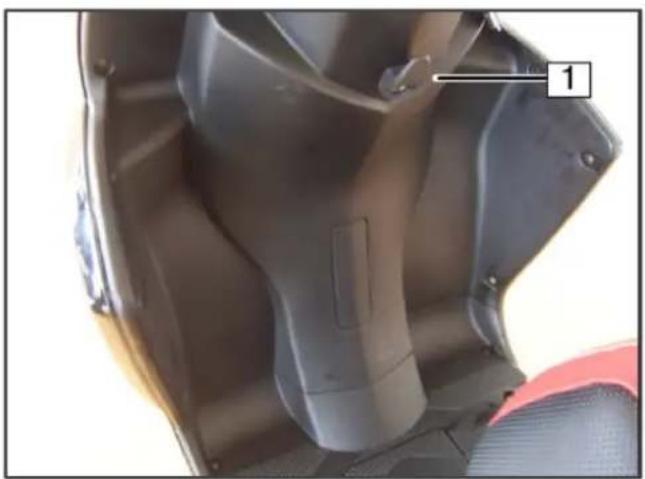

Kleiderhaken

Verwenden Sie den Haken (1) nur für kleine Gepäckstücke

Maximale Tragkraft: 1,5 kg

Nicht für den Transport sperriger Lasten geeignet

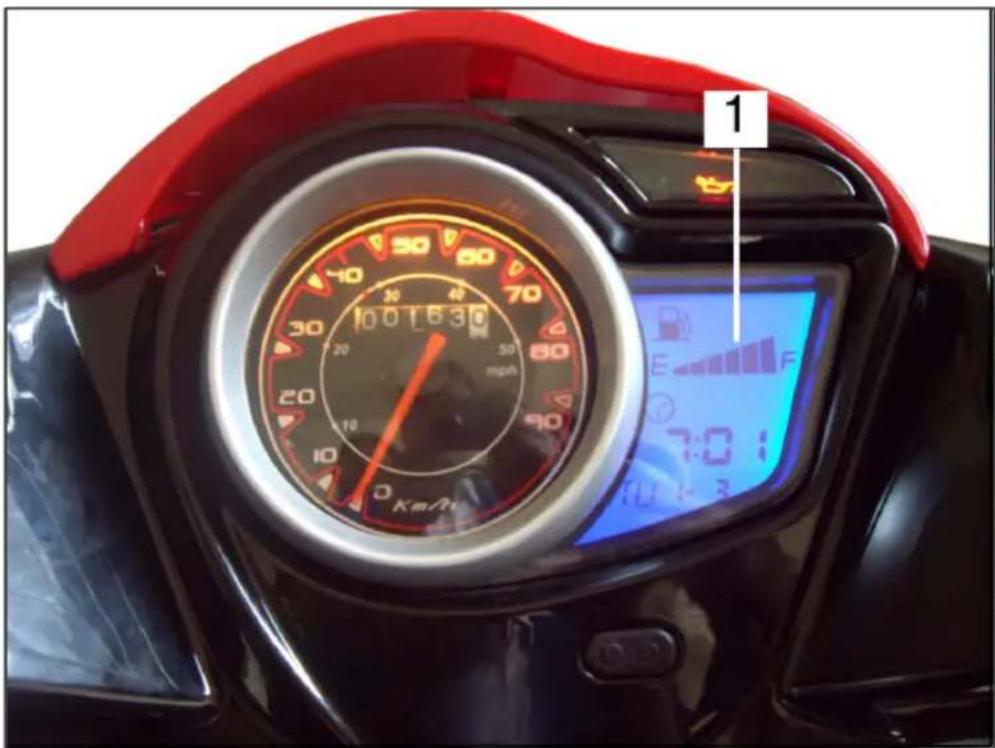

Tankanzeige

1 E F 7:0 :

Warnung:

Kraftstoff ist leicht entzündlich und kann explodieren. Bringen Sie daher bitte nie glühende Zigaretten oder offene Flammen in die Nähe des Kraftstofftanks.

Kraftstoff dehnt sich unter dem Einfluss von Wärme aus, füllen Sie daher den Tank nie bis zum Rand. Füllen Sie den Tank nicht während der Motor läuft.

Hinweis:

Die Brennstoffanzeige (1) ist aktiv, wenn die Zündung eingeschaltet ist. Die Skala mit dem Tanksymbol erinnert Sie, rechtzeitig zu tanken.

E=Empty (Leer)

F=Full (Voll)

Tanken Sie nach, bevor der Tank komplett leer ist.

Tanken Sie nur hochwertige bleifreie Kraftstoffe ( min. 95 Oktan)

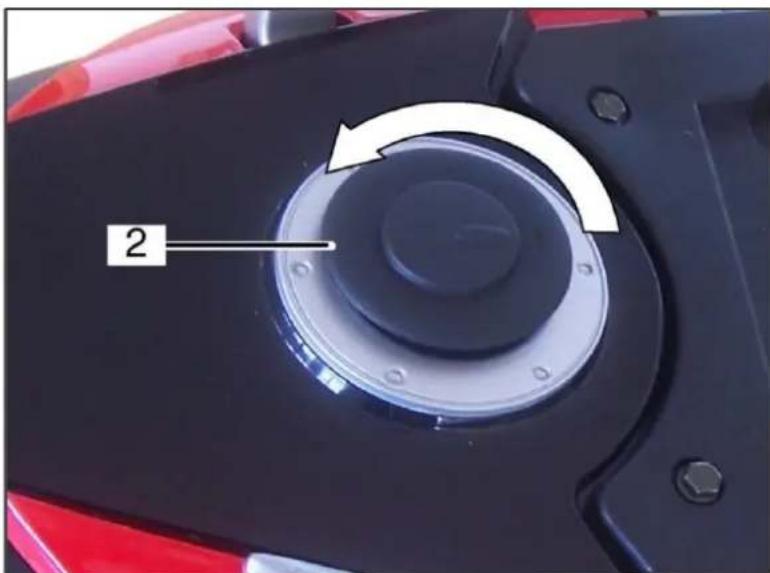

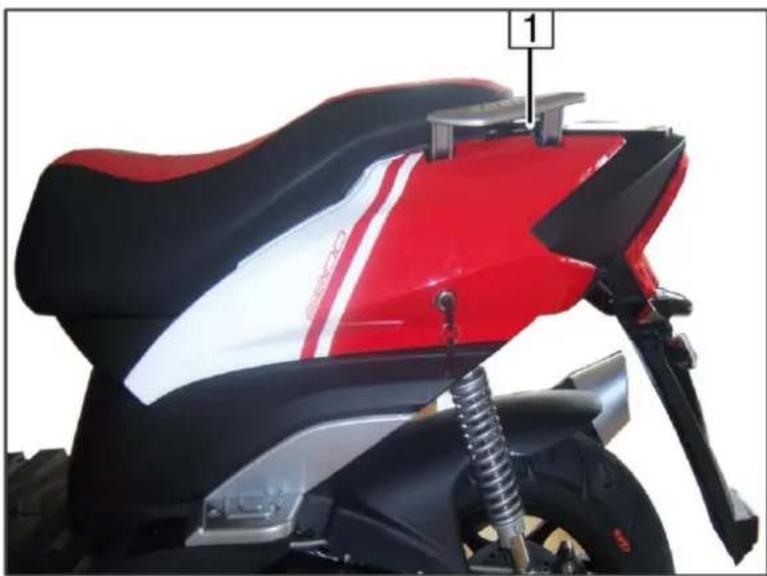

Tankdeckel

Der Tankdeckel (1) befindet sich hinter dem Sitz

Zum Öffnen schließen Sie mit dem Schlüssel auf drehen Sie den Deckel (2) nach links

Schmieröltank

1 100/630 20 30 40 50 60 70 80 90 100/630 E 70: 100/630

Achtung:

kontrollieren Sie den Ölstand bei jedem Tanken und füllen Sie Öl nach, falls notwendig.

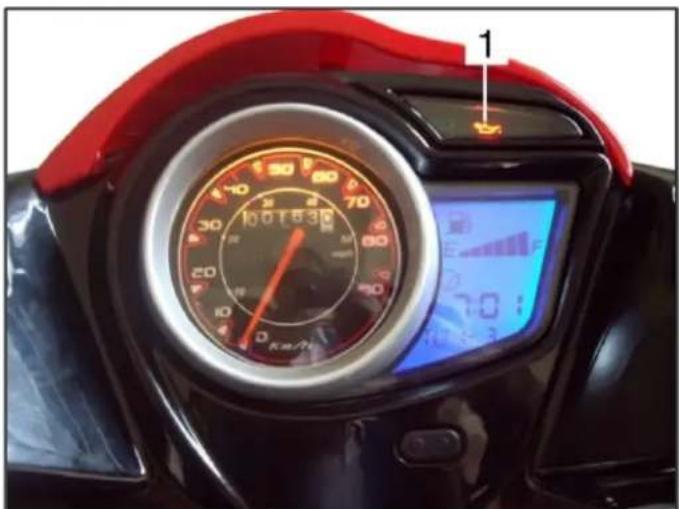

Ist der Ölstand deutlich zu niedrig, leuchtet die Anzeige auf.

Füllen Sie dann 2-Takt Öl innerhalb der nächsten 50 km nach.

Schäden die durch mangelnde Zufuhr von Öl entstanden sind, werden nicht durch die Gewährleistung abgedeckt.

Reparaturkosten müssen dann selber übernommen werden.

3 2

Füllen Sie nur dafür

vorgesehenes 2-Taktöl ein.

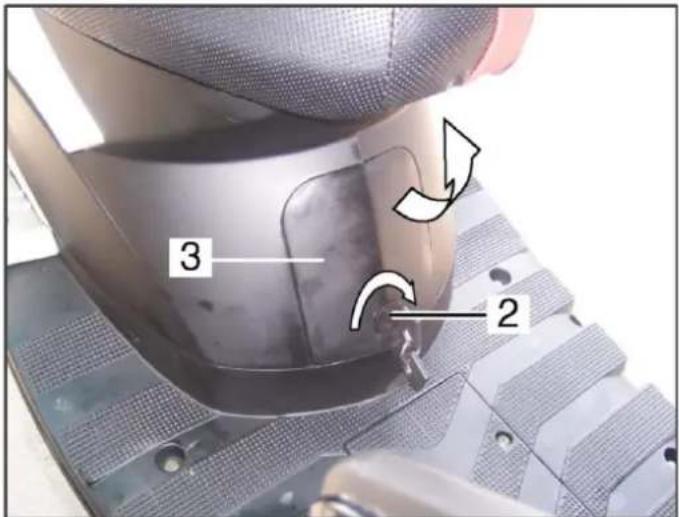

Stecken Sie den Zündschlüssel in das Schloss (2)

Drehen Sie ihn nach rechts und öffnen Sie den Deckel (3)

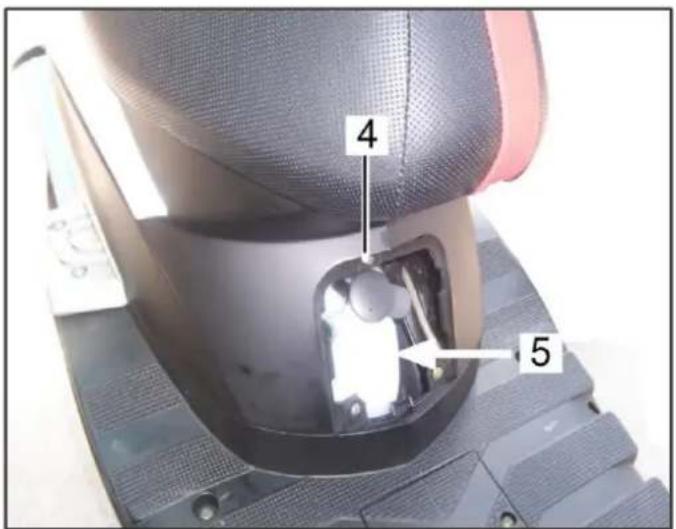

4 5

Öffnen Sie den Öleinfüllstutzen

(4) und füllen Sie maximal bis zur Markierung (5)

Schließen Sie den

Öleinfüllstutzen wieder und

sperren Sie den Deckel mit dem Zündschlüssel ab.

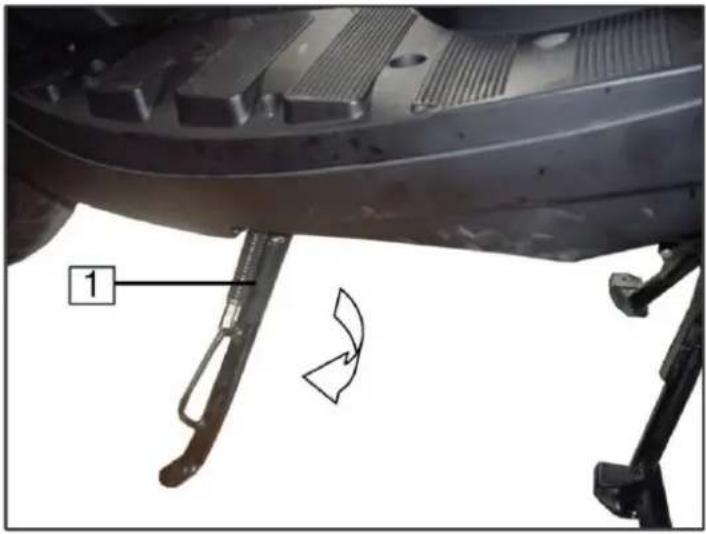

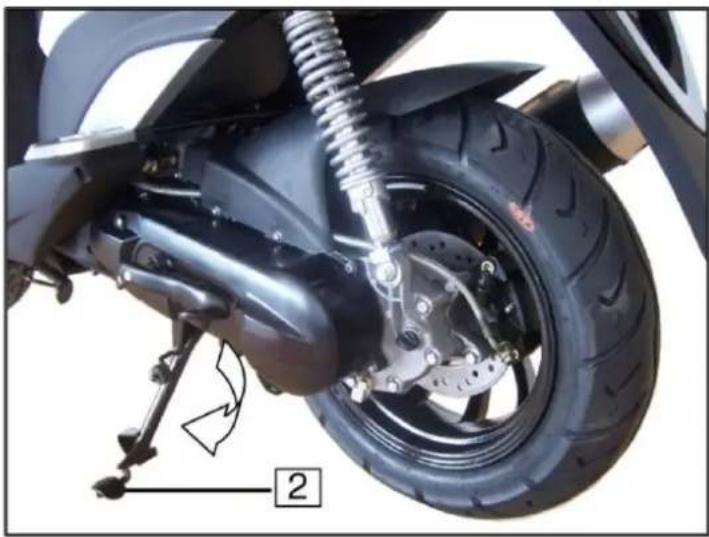

Haupt- und Seitenständer

Achten Sie immer darauf, dass der Seitensätnder auf einem stabilen Untergrund steht. Wenn die Straße eine Neigung aufweist, parken Sie den Roller bergauf.

Achten Sie darauf, dass der Seitenständer immer eingeklappt, bevor Sie den Roller wieder in Betrieb nehmen.

Der Roller ist mit einem Seitenständerschalter ausgerüstet, ist der Seitenständer ausgeklappt, können Sie den Roller nicht starten. Klappen Sie den Seitenständer mit dem Fuß ein und halten Sie den Roller dabei fest.

Um den Roller auf den Hauptständer zu parken, schieben sie den Ständer nach vorne bis er den Boden berührt, Sobald der Ständer Grip gefunden hat schieben Sie den Roller mit Ihrem gesamten Gewicht nach hinten auf den Ständer.

Sicherheitscheck vor Fahrantritt

Überprüfen Sie zu Ihrer eigenen Sicherheit vor Fahrtantritt folgende Punkte:

1. Lenkung (läuft glatt und ohne Spiel)
2. Bremsen (kein Spiel)
3. Schmieröl
4. Kraftstoffmenge
5. Reifen (Profile und Luftdruck)
6. Lampen
7. Gesamtgewicht.

Im Falle von Problemen oder Schwierigkeiten kontaktieren Sie bitte eine Werkstatt oder wenden Sie sich direkt an uns.

Im Interesse Ihrer Sicherheit verwenden Sie bitte nur Originalersatzteile und Zubehör.

Wir können nicht die Haftung für die Teile Dritter übernehmen oder ob diese sicher verwendet werden können mit dem Motorrad.

Richtig beladen:

Vergewissern Sie sich, dass die links-rechts-Achsverteilung ausgewogen ist.

Stellen Sie sicher, dass alles korrekt und sicher befestigt ist.

Transportieren Sie keine sperrigen Lasten.

Achten Sie darauf, dass die Lampen nicht verdeckt sind.

Achtung: das zulässige Gesamtgewicht darf nicht überschritten werden. Überprüfen Sie den Reifendruck.

Überprüfen Sie vor jeder Fahrt die Komponenten für die Beleuchtung und ob Scheinwerfer und Objektive sauber sind.

Achtung: die Fahrsicherheit wird weitestgehend bestimmt durch die Fahrweise des Fahrzeugführers.

Tragen Sie immer einen geprüften/zugelassenen Schutzhelm Tragen Sie geeignete Schutzkleidung

Platzieren Sie Ihre Füße auf den Fußrasten

Fahren Sie nicht, wenn Ihre Fahrtüchtigkeit eingeschränkt ist. Ihre Reaktionen können beeinträchtigt werden durch Alkohol, Drogen und Medikamente.

Beachten Sie immer die Verkehrsregeln und passen Sie Ihre Geschwindigkeit den Verkehrs- und Straßenbedingungen an.

Anweisungen für Motor und Getriebe

Vorsicht: Übermäßige Drehzahlen beim Laufen des Rollers fördern den Verschleiß des Motors.

Auffälligkeiten oder Fehler beim Motor in der Einlaufphase müssen gemeldet werden.

Fahren Sie in der Einlaufphase in häufig wechselnden Last- und Drehzahlbereichen.

Wählen Sie kurvige und leicht hügelige Strecken.

Vermeiden Sie ständig niedrige Drehzahlen und Vollgasfahren unter Last.

Achtung: Die neuen Reifen haben eine glatte Oberfläche.

Sie muss sorgfältig aufgerauht werden. Fahren Sie umsichtig bis Ihre Reifen den nötigen Grip haben.

Warnung: Neue Bremsbeläge müssen eingefahren werden und, sie erreichen ihre volle Leistung erst nach 500 km.

Die leicht reduzierte Bremswirkung kann durch eine Druckzunahme auf den Bremshebel kompensiert werden. Vermeiden Sie während dieser Zeit unnötige Vollbremsungen.

Denken Sie immer an Ihre Sicherheit und die Sicherheit der anderen Verkehrsteilnehmer und beachten Sie die Regeln des Straßenverkehrs! Bitte schenken Sie den folgenden Punkten besondere Aufmerksamkeit:

1.) Vor jeder Fahrt

Inspizieren Sie Ihren Motorroller vor jeder Fahrt. Nutzen Sie dazu die Liste auf Seite 6! Achten Sie immer darauf das ausreichend 2Taktmischöl im Vorratsbehälter vorhanden ist!

2.) Kleidung

Tragen Sie beim Fahren immer passende Kleidung. Schützen Sie Ihre Augen und tragen Sie und Ihr Beifahrer einen Helm.

3.) Machen Sie sich mit dem Roller vertraut

Gehen Sie sicher, dass Sie die Hinweise in diesem Handbuch gelesen

und verstanden haben bevor Sie Ihren Roller auf die Straße bringen.

4.) Verkehrsregeln

Richten Sie sich nach den Geschwindigkeitsbeschränkungen und passen Sie Ihre Geschwindigkeit den Straßenverhältnissen sowie Ihrem fahrerischen Können an. Halten Sie sich an die geltende Straßenverkehrsordnung (StVo).

5.) Überladen Sie das Fahrzeug nicht

Beladen Sie den Roller nicht mit mehr Gewicht als in den Spezifikationen angegeben.

Hinweis: Bedenken Sie immer, dass sich der Bremsweg bei nasser Fahrbahn verlängert und das Fahrzeug auf nassen Untergrund anders reagieren kann! Halten Sie einen ausreichenden Sicherheitsabstand zu vorausfahrenden Fahrzeugen!

Vor dem Start

Folgende Anweisungen sollten Sie vor jeder Fahrt beachten! Die Prüfungen dauern nur ein paar Minuten, können Ihnen aber viel Zeit und Unannehmlichkeiten ersparen, und dienen dazu Ihre Sicherheit zu gewährleisten.

Lenkergriffe Lenkergriffe nicht locker?

Bremsen Kabel nicht beschädigt, Hebel fest, Bremse funktionstüchtig?

Reifen korrekter Reifendruck, keine sichtbaren Schäden?

Treibstoff ist genügend Benzin im Tank?

Mischöl Voll ? 2 Takt Mischöl

*** Bitte Hinweis auf dem Ende dieser Seite beachten ***

Lampen alle Lampen funktionieren störungsfrei?

Hupe funktionstüchtig?

Gashebel gleitet automatisch in ursprüngliche Position zurück?

Schrauben nicht lose oder fehlend?

Ständer alle Ständer eingeklappt?

Gas-/Bremszug leichtgängig? Ausreichende Schmierung vorhanden?

Warnung:

Halten Sie beim Starten stets die Bremse angezogen, um eine plötzliche Bewegung des Rollers zu unterbinden.

Fahren Sie den Motor vorsichtig warm.

Wichtig: vor jeder Fahrt den Mischölstand kontrollieren / Behälter spät. nach jeder zweiten Tankfüllung komplett befühlen!!! Wenn Sie das Fahrzeug ohne Mischöl betreiben kann das Fahrzeug einen Motorschaden erleiden. ( keine Gewährleistung )

Der Kaltstart E-Starter (Normaler Start)

1. Bitte überprüfen Sie den Mischöl - und Benzinstand bevor Sie den Motor starten. Versichern Sie sich, dass das Fahrzeug auf dem Hauptständer steht, wenn Sie den Motor starten.
2. Halten Sie den Bremshebel (links) fest angezogen und drehen Sie den Zündschalter in die „ON“ Position.
3. Drücken Sie den Zündknopf um den Motor zu starten.
4. Kein Gas geben. (Am besten Hände weg vom Gasgriff)
5. Seitenständer muss eingeklappt sein.
6. Lassen Sie den Anlasser für einige Sekunden drehen, auch wenn der Motor nicht direkt startet. Das ist wichtig für die Anlaufphase.

Wenn der Motor trotzdem nicht anspringt, nutzen Sie ein Starthilfespray, das Sie in den Luftfilter sprühen und reinigen Sie ggf die Zündkerze.

Der Kickstart (Nach langer Standzeit oder bei kaltem Wetter)

Halten Sie den Bremshebel gedrückt und drücken Sie den Kickstarthebel per Fußtritt um den Motor zu starten. Verwenden Sie den Kickstarter von Zeit zu Zeit zum Aufrechterhalten seiner Funktion.

Falls der Motor auch mit dem Kickstarter nicht angeht, prüfen Sie bitte, ob sie den Not-Aus Schalter eingeschaltet haben und deaktivieren Sie Ihn.

Warnung:

-Nachdem der Motor gestartet wurde, sollten Sie darauf achten, dass der Kickstarthebel wieder in seine ursprüngliche Position zurückkehrt. Dies ist wichtig für Ihre Sicherheit.

-Bitte starten Sie Ihren Roller nur in gut belüfteter Umgebung, da die ausgestoßenen CO- Gase sonst gefährlich werden können.

Das Waschen Ihres Rollers, Regenwetter oder eine eisbedeckte Bremse kann die Bremsleitung einschränken.

Die Bremsen sollten erst bedient werden wenn sie trocken sind. Die Bremsscheiben und -Beläge müssen fett- und ölfrei sein.

Sollten Sie den Roller für eine Weile nicht benutzen, kann sich unter Umständen Flugrost festsetzen, das kann dazu führen, dass die Bremsen sich verkeilen und sperren.

Sollten Sie nach längerer Standzeit den Roller wieder in Betrieb nehmen, betätigen sie mehrmals vorsichtig und sorgfältig die Bremsen, bis Sie wieder ihre gewohnte Bremswirkung erreichen.

Stellen Sie sicher, dass Ihre Bremsen auch in einer Gefahrensituation funktionieren, testen Sie sie jedoch wo es keine Gefahr für Sie oder für andere darstellt, beispielsweise auf einem leeren Parkplatz.

Wenn sich im Winter Streusalz auf den Bremsscheiben gesammelt hat, betätigen Sie zunächst Ihre Bremsen sachte mehrmals hintereinander um das Salz wieder loszuwerden.

Achtung: auch beim Fahren auf verschmutzter oder staubiger Fahrbahn, kann die Bremsleistung nachlassen

Im Falle der Verschmutzung bitte die Bremsen regelmäßig reinigen.

Bremsbelag-verschleiß wird durch erhöhte Verschmutzung begünstigt.

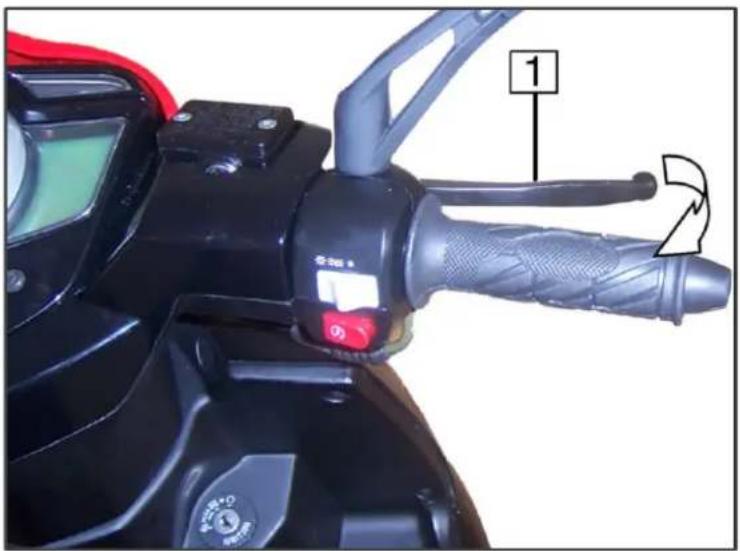

Benutzung der Bremsen

1 全部 5

Die Vorderrad- und Hinterradbremse werden unabhängig voneinander betätigt.

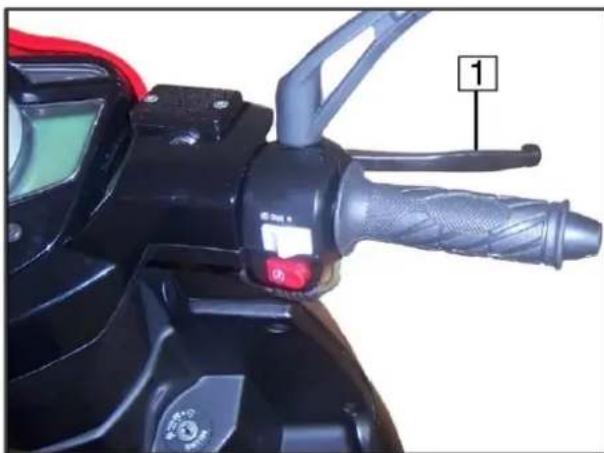

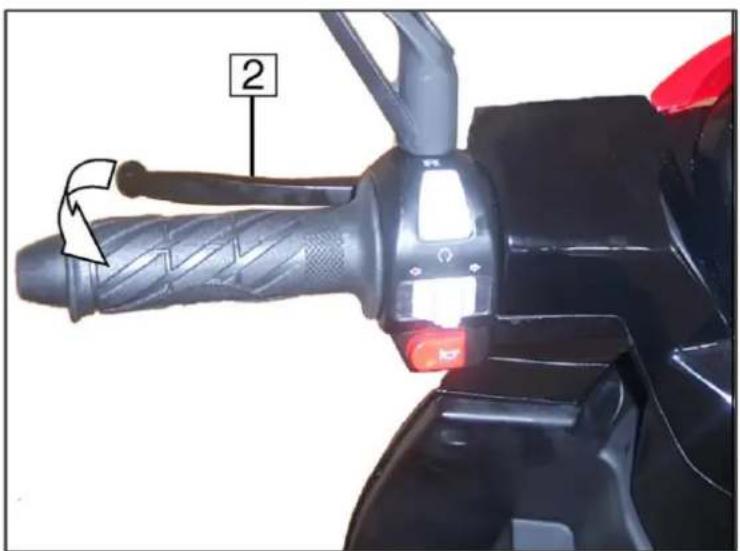

Die Vorderradbremse wird über den rechten Bremshebel (1) betrieben, die hintere Bremse wird über den linken Bremshebel(2) bedient.

Beim Anhalten oder Verlangsamen bitte beide Bremsen gleichzeitig betätigen.

2

In engen Kurven, auf sandigen, schmutzigen Straßen eisigem oder nassem Asphalt empfiehlt es sich die Vorderradbremse 'sehr bedacht zu nutzen, denn wenn das Vorderrad sperrt, kann das Fahrzeug seitlich ausbrechen.

Versuchen Sie grundsätzlich nicht in der Kurve sondern noch vor einer Kurve zu bremsen, das verringert die Warscheinlichkeit, dass das Fahrzeug ausbricht.

Sie sollten den Roller auf den ersten 500 km einfahren. Um die Wirtschaftlichkeit Ihres Rollers zu erhöhen wird empfohlen, sich an die Geschwindigkeitsbegrenzungen zu halten, die in der untenstehenden Tabelle angegeben sind. Beachten sie die Geschwindigkeitsbegrenzungen der StVO.

Entfernung Höchstgeschwindigkeit

0-200km 30km/h

200-500km 40km/h

Ab 500km 45km/h

Die Höchstgeschwindigkeit von 45 km/h wird mit einer Person (75 kg) auf ebener Strecke erreicht.

Hinweis:

Bei Verwendung der T- CDI erlischt die Betriebserlaubnis, das Fahren auf öffentlichen Straßen ist bei Verwendung der T- CDI untersagt, es droht Führerscheinverlust.

Wichtig: Vor jeder Fahrt den Mischölstand kontrollieren / Behälter spätestens nach jeder zweiten Tankfüllung komplett befüllen!!! Wenn Sie das Fahrzeug ohne Mischöl betreiben kann das Fahrzeug einen Motorschaden erleiden. ( keine Gewährleistung )

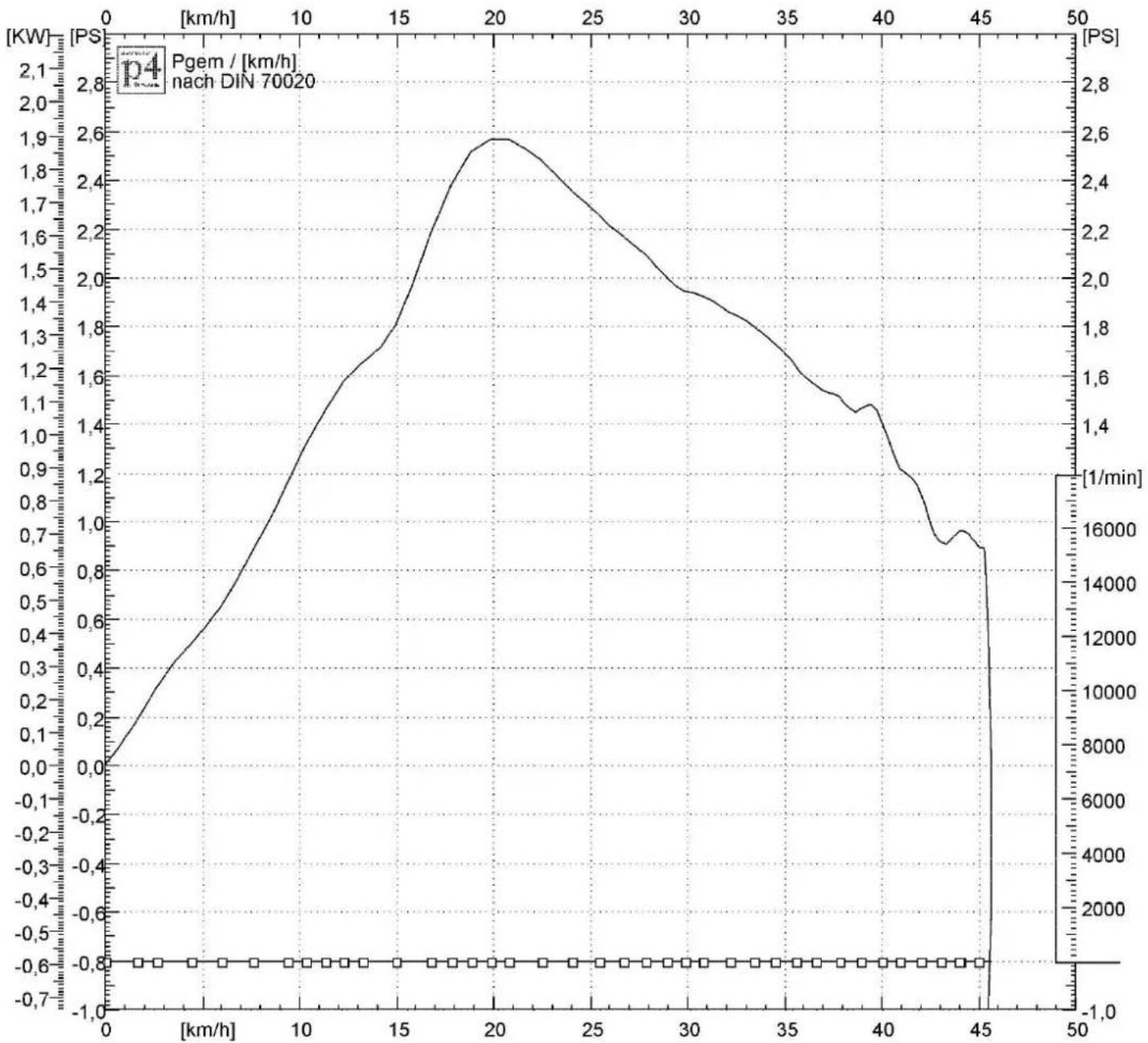

Das Leistungsdiagramm vor dem Einfahren des Rollers

Damit der Roller seine volle Leistung entfalten kann, muss er zunächst eingefahren werden, das folgende Leistungsdiagramm zeigt an, wie sich der Roller im Auslieferzustand verhält.

p4-Messaniage

SACOM Aussenhandel GmbH

07.05.2010

Leistungsdiagramm

505 07.05.2010 10:29

SCOOTER_1.03 bis 50ccm 1.9 KW/0 1/min | 2.6 PS/0 1/min | vmax: 45.7 km/h k=1,022 (18°C/45%/988mbar) Test Revonec

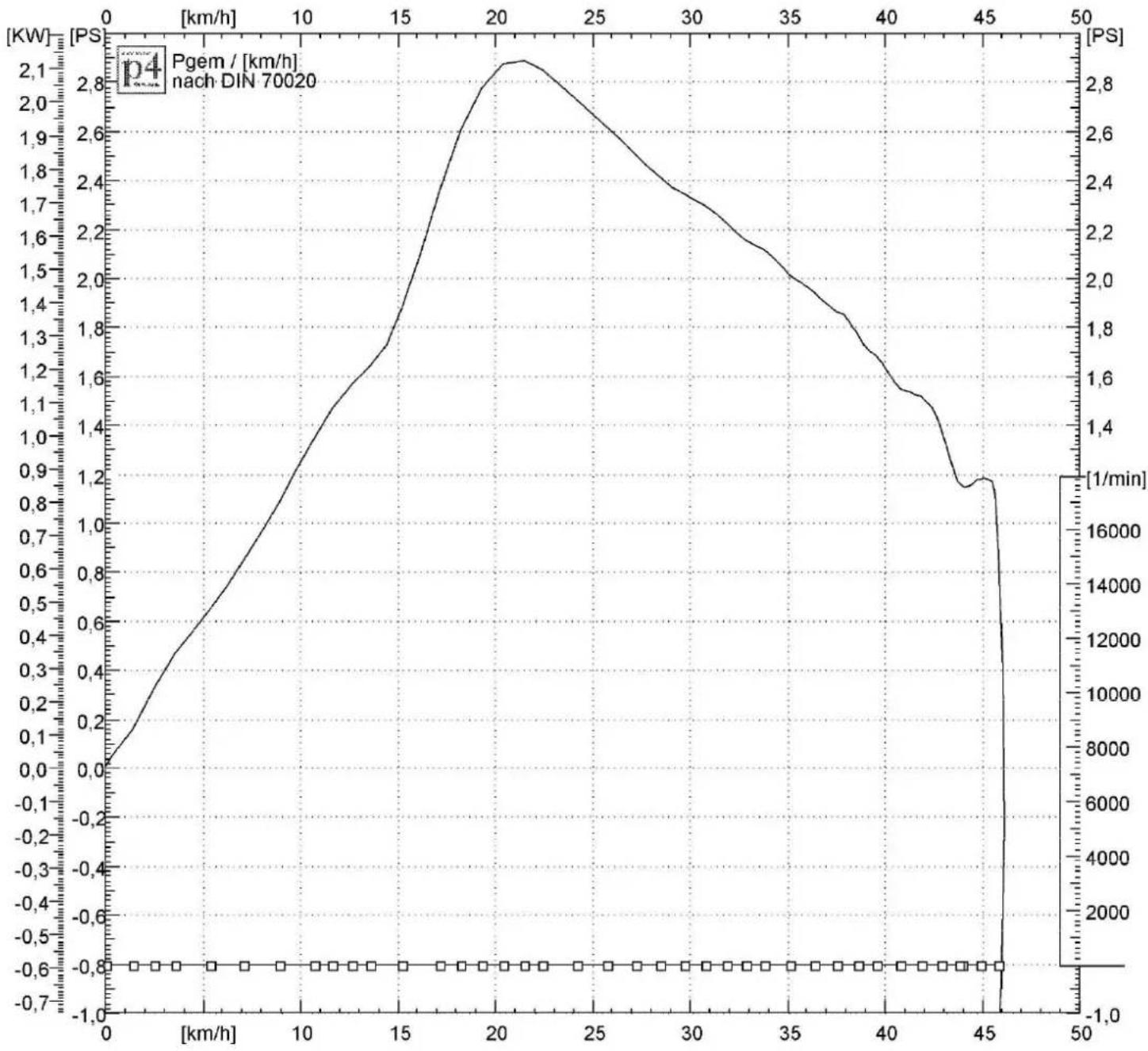

Leistungsdiagramm nach 35 km

Bereits nach 35 km Sieht man eine deutliche Leistungssteigerung.

p4-Messaniage

SACOM Aussenhandel GmbH

07.05.2010

Leistungsdiagramm

506 07.05.2010 10:33

SCOOTER_1.03 bis 50ccm 2.1 KW/0 1/min | 2.9 PS/0 1/min | vmax: 46.1 km/h k=1,022 (18°C/44%/988mbar) Test Revonec eingefahren nach 35

Regelmäßiger fachkundiger Service hilft, den Wert Ihres Rollers aufrecht zu erhalten und ist eine Bedingung für das Fortbestehen der Gewährleistung. Zudem beugt es Verschleiß am Fahrzeug und Korrosionsschäden vor.

Zur Reinigung der Kunststoff- und Gummiteile benutzen Sie bitte keine ätzenden oder scharfen Reinigungsmittel. Verschiedene Kunststoffteile können Schaden dadurch nehmen.

Reinigen Sie Ihr Fahrzeug auch nicht mit einem Hochdruckreiniger, auch dabei können diverse Anbauteile beschädigt werden.

Reinigen Sie den Roller nur mit einem weichen Schwamm und sauberen Wasser.

Trocknen Sie danach den Roller mit einem Poliertuch oder einem Fensterleder.

Reiben Sie Staub und Dreck nicht mit einem trockenen Tuch ab, es könnten Kratzer entstehen.

Machen Sie immer einen Bremstest nach dem Waschen, bevor Sie die nächste Fahrt antreten.

Möglicherweise möchten Sie Ihr Fahrzeug im Winter mit speziellen Konservierungsmitteln vor Feuchtigkeit und andern Umwelteinflüssen schützen.

Verwenden sie niemals Farbpolitur oder normale Autopolitur.

Reinigen Sie den Roller zunächst gründlich und besorgen Sie sich Politur für Kunststoffteile sowie Korrosionsschutzmittel für Aluminiumteile im entsprechenden Fachhandel.

Kleinere Lackschäden sollten Sie möglichst schnell mit Lacken aus dem Fachhandel ausbessern um zu vermeiden, dass der Lack weiter abplatzt

Wenn der Roller für einen längeren Zeitraum nicht zum Einsatz kommt, z.B. im Winter ist es empfehlenswert den Roller auf einem Ständer zu lagern, damit das Gewicht nicht alleine auf den Reifen lastet.

Damit die Reifen im Winter nicht zu trocken oder spröde werden, können Sie sie mit einem Silikon-Gummi Spray behandeln.

Allgemein sollten Sie den Roller nicht in heißen Räumen (Heizungsraum) lagern.

Entnehmen Sie bei längerer Lagerung auch die Batterie. Verchromte Teile am besten mit säurefreiem Fett konservieren (z.B. Vaseline)

Hinweis:

Wird das Fahrzeug über einen Zeitraum von mehr als 3 Wochen nicht gefahren, muss die Batterie an ein Batterieerhaltungsgerät angeschlossen werden, da ansonsten die Batterie tiefentladen und damit zerstört wird.

Bei Kurzstreckenfahrten muss die Batterie zeitweise nachgeladen werden. Trotz leerer Batterie bleibt der Roller funktionsfähig.

Sollte das Fahrzeug längere Zeit nicht genutzt werden, kann sich die Batterie entladen. Daher sollte die Batterie bei längerer Nichtbenutzung des Rollers ausgebaut und an einem trockenen Platz gelagert und gelegentlich nachgeladen werden.

Die Batterie ist ein Verschleißteil und fällt nicht unter die Gewährleistung

Warnung:

Beim Ausbau der Batterie zuerst den „-“Pol (schwarz) und dann erst den „+“Pol (rot) abklemmen.

Beim Einbau zuerst den „+“Pol und dann den „-“Pol abklemmen. Das Vertauschen der Pole kann zur Explosion der Batterie und zum Zerstören der elektrischen Anlage führen.

Sicherungen 15 A

Die Sicherungen verhindern, dass Kurzschlüsse die elektrischen Anlagen des Rollers beschädigen. Wenn ein Beleuchtungsteil oder ein anderer Stromkreis plötzlich ausfällt, überprüfen Sie stets zuerst die Sicherungen.

Die Sicherungen befinden sich im Batteriefach.

Warnung:

Bevor Sie die Sicherung überprüfen oder auswechseln, sollten Sie immer den Motor und die Elektronik des Fahrzeuges abgeschaltet haben.

Ersetzen Sie die Sicherungen nur mit einer Sicherung des selben Typs!

Batterie 7Ah

Warnung:

Beim Ausbau der Batterie zuerst den „-“Pol (schwarz) und dann erst den „+“Pol (rot) abklemmen. Beim Einbau zuerst den „+“Pol und dann den „-“Pol abklemmen. Das Vertauschen der Pole kann zur Explosion der Batterie und zum Zerstören der elektrischen Anlage führen.

Technische Änderungen, Zubehör und Ersatzteile

Technische Änderungen am Roller können dazu führen, dass Ihre Betriebserlaubnis die Gültigkeit verliert und Ihre Versicherungsschutz erlischt.

Sollten Sie technische Änderungen vornehmen wollen, beachten Sie bitte vorgeschriebene Richtlinien.

Diese dienen zum einen dazu, dass der Roller nicht beschädigt wird, und zum anderen dass die Verkehrssicherheit eingehalten wird.

Kontaktieren Sie immer einen Händler oder eine Fachwerkstatt, bevor Sie technische Änderungen vornehmen.

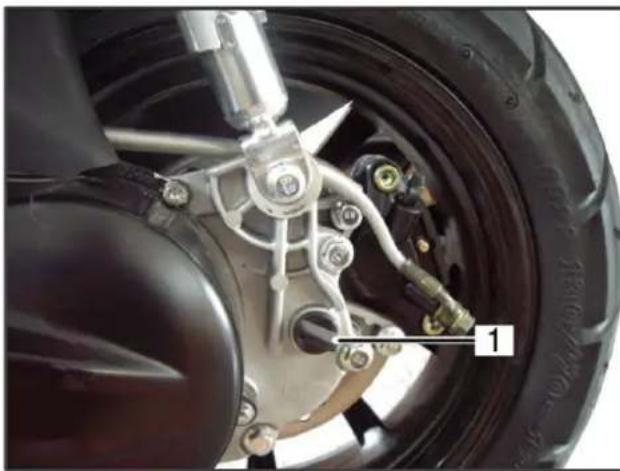

Getriebeöl

Der Motor sollte aufgewärmt sein, nachdem Sie ihn abgestellt haben, warten Sie noch 5 Minuten.

Parken Sie den Roller auf dem Hauptständer.

Entfernen Sie die Öleinfüllschraube (1) und überprüfen Sie den Ölstand unterhalb der Öleinfüllöffnung.

Falls erforderlich füllen Sie Getriebeöl nach

Einstellen der Stoßdämpfer

Wie hart Sie die Stoßdämpfer einstellen hängt von dem Belastungsgewicht ab.

A= härter

B=weicher

Die Federvorspannung kann stufenlos eingestellt werden Drehen Sie die Einstellschraube (1) mit einem geeigneten Schraubenschlüssel in Richtung „A“ zur Erhöhung der Federspannung

Zum Verringern der Spannung drehen Sie die Einstellschraube nach „B“

Reifen

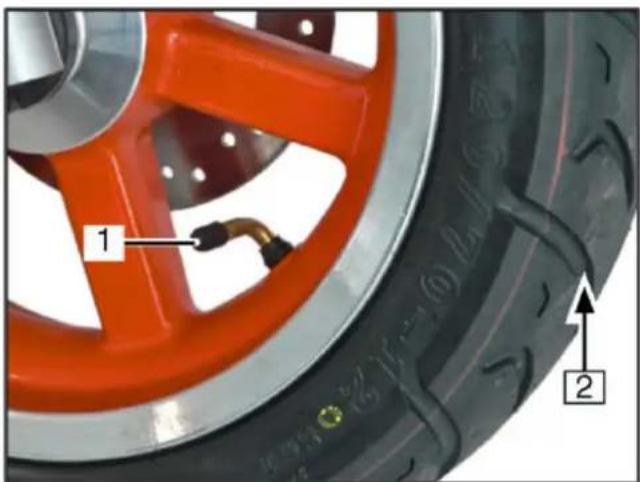

Messen Sie die Profiltiefe in der Mitte der Lauffläche (2) Beachten Sie die vorgeschrieben Profiltiefe von 2,0mm

Fahren Sie niemals ohne Ventilkappen (1). Diese verhindern, dass der Reifen an Druck verliert.

3 CHENG 501405 202307

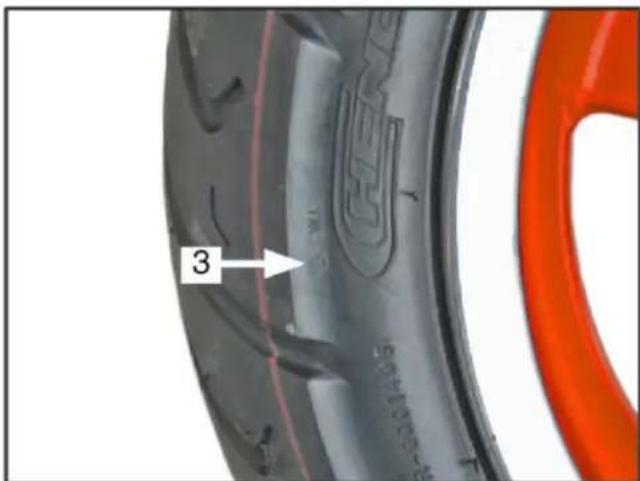

Beachten Sie Gebrauchsspuren wie seitliche Abnutzung, welche bis zur Markierung (3) zulässig sind

Prüfen Sie regelmäßig den Reifendruck,. Er hat erhebliche Auswirkungen über die Abnutzung und die Lebensdauer der Reifen. Bei erkalteten Reifen sollte der Reifendruck vorne 2,0bar und hinten 2,25 bar betragen

Verwenden Sie Reifen nur paarweise und vom gleichen Hersteller

Vorderradbremse

Plötzliche Änderungen oder ein schwammiges Gefühl der Bremshebel (1) können durch Fehler in der Hydraulik verursacht werden.

Fahren Sie nicht, wenn sie Zweifel an der Funktionsfähigkeit Ihrer Bremsen haben, sondern konsultieren Sie einen Händler.

MIN 2 3

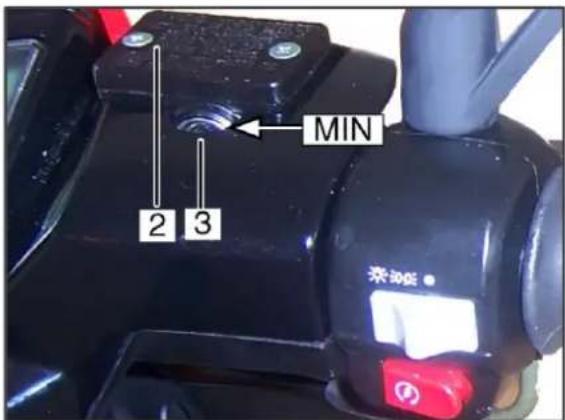

Überprüfen Sie den Stand der Bremsflüssigkeit regelmäßig Drehen Sie den Lenker so, dass das Behältnis für die Bremsflüssigkeit (2) möglichst eben ist.

Der Stand der Bremsflüssigkeit (3) sollte zwischen „Min“ und „Max“ liegen.

Lassen Sie spätestens alle 2 Jahre die Bremsflüssigkeit von einem Fachhändler wechseln.

Wenn Sie die Bremsflüssigkeit auffüllen achten Sie darauf, dass Sie nichts von der Flüssigkeit auf Kunststoffteile schütten, da diese von der Bremsflüssigkeit beschädigt werden können.

Sollten Sie einmal Luftblasen in der Bremsflüssigkeit bemerken, überprüfen Sie bitte die Bremsbeläge auf Verschleiß, ggf. muss die Flüssigkeit aufgefüllt werden.

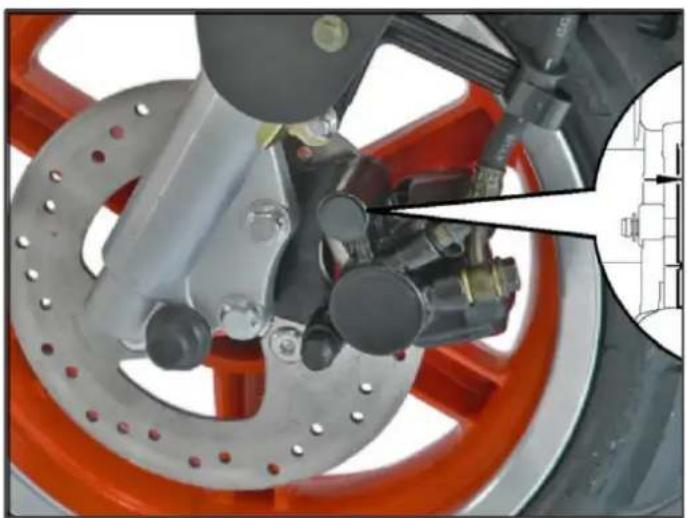

Vorderradbremse

Überprüfen Sie die Stärke der Bremsbeläge.

Die minimale Stärke muss immer bestehen.

Wir empfehlen für die Einstellungen oder Änderungen an den Bremsen immer eine Werkstatt oder einen Händler aufzusuchen.

Entfernen Sie die Schutzkappe am Bremssattel.

Überprüfen Sie die Dicke der Bremsbeläge (Mind. 2,0mm)

Wenn die Stärke der Beläge unter der Mindestzahl liegt, müssen die Beläge getauscht werden.

3 B

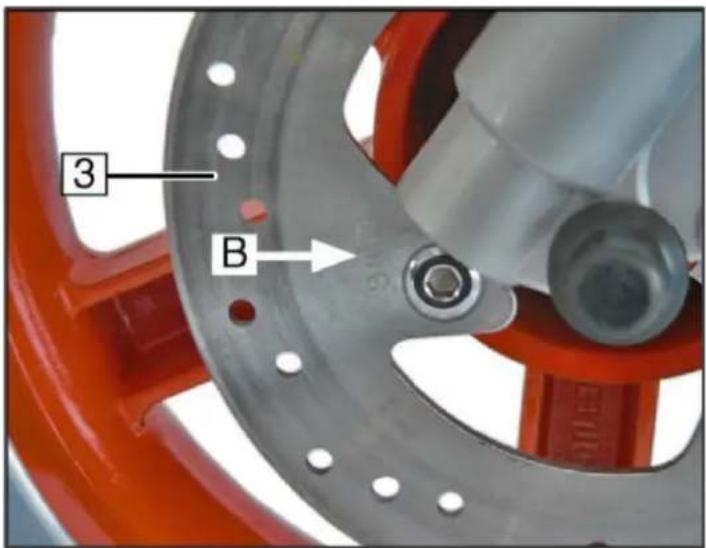

Prüfen der Scheibenbremse:

Optische Prüfung der Bremsscheibe (3) auf Funktionalität.

Überprüfen Sie die Dicke der Bremsscheibe, Mindestdicke: 3,0 mm (B)

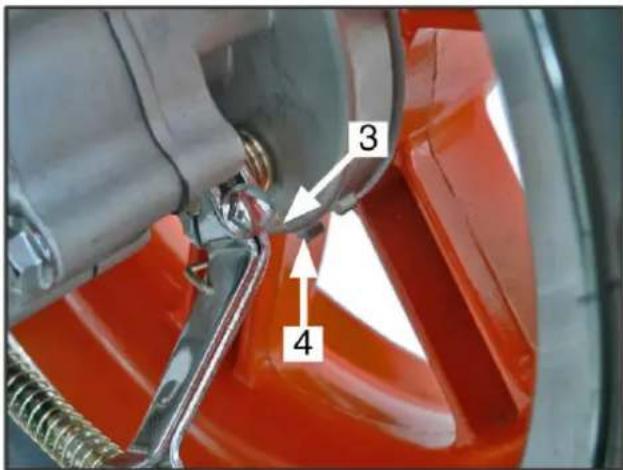

Hinterradbremse

A 1

Ein eindeutiges Zeichen dafür, dass die Bremsen nachgezogen werden, ist wenn Sie merken, dass der Bremshebel (1) mehr als 10-20 mm freies Spiel hat, ohne dass die Bremsen anziehen.

Achtung: Nachdem das Fahrzeug länger in Betrieb ist, empfiehlt es sich aufgrund der natürlichen Abnutzung, die Bremsen wieder nachstellen zu lassen.

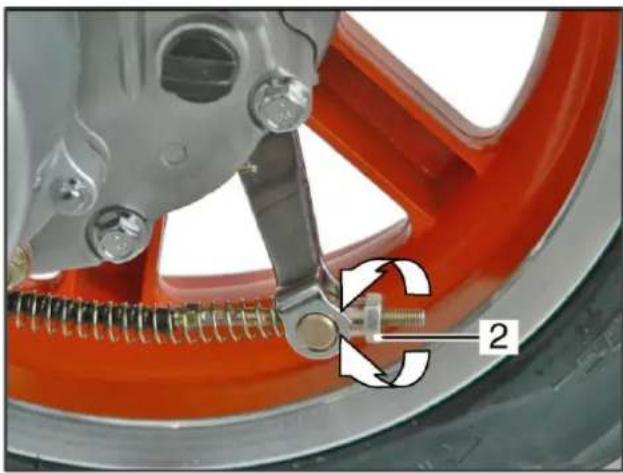

Zum Einstellen der Bremsen, drehen Sie die Mutter (2) der Hinterradbremse bis der Bremshebel, wieder ein maximales Spiel von 10-20 mm erreicht hat.

Die Bremsen sollten dabei nicht hörbar gegen die Bremstrommel schleifen.

Wenn Sie die Bremsen selber nachstellen, lassen Sie diese danach von einem Händler oder einer Fachwerkstatt kontrollieren.

3 4

Überprüfen der Bremsbeläge:

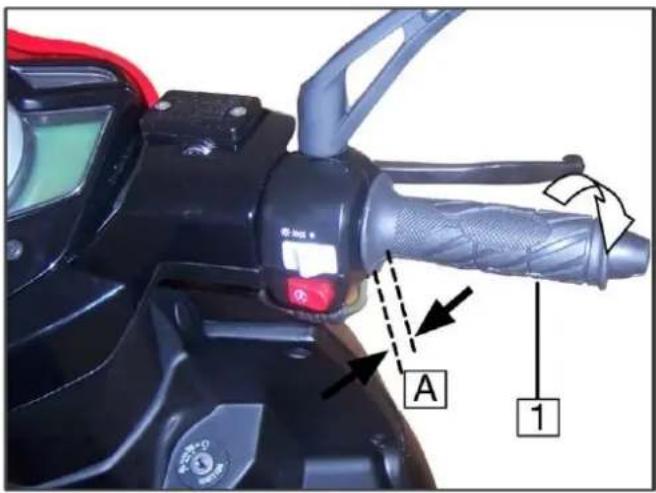

Gasgriff einstellen

A 1

Das Spiel beim Gasgriff (1) sollte zwischen 3-5 mm liegen

4 2 3

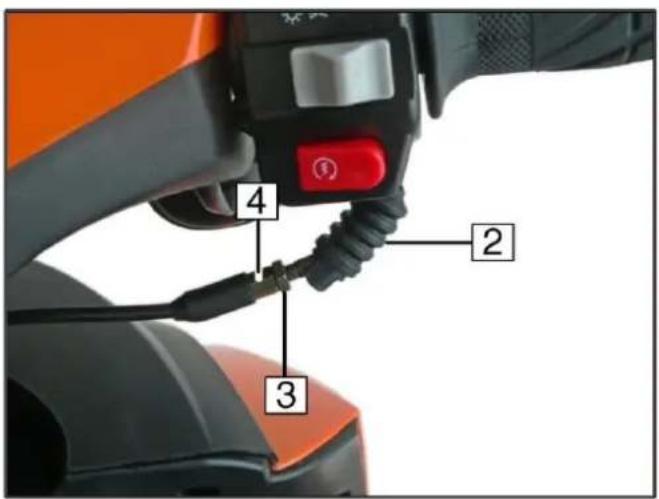

Um den Gasgriff entsprechend einzustellen, schieben Sie den Gummischutz (2) beiseite, lösen Sie die Kontermutter (3) und drehen Sie an der Einstellschraube (Einstellbolzen 4) so lange bis das Gaspiel wieder 3-5 mm beträgt

Reinigen des Luftfilters

Der Roller ist mit einem Schaumstoffluftfilter ausgestattet, welcher in Öl eingelegt wurde. Im Falle starker Verschmutzung muss das Öl von Zeit zu Zeit ersetzt werden.

Öffnen Sie hierzu zunächst den Sitz.

2 2 1 2 3

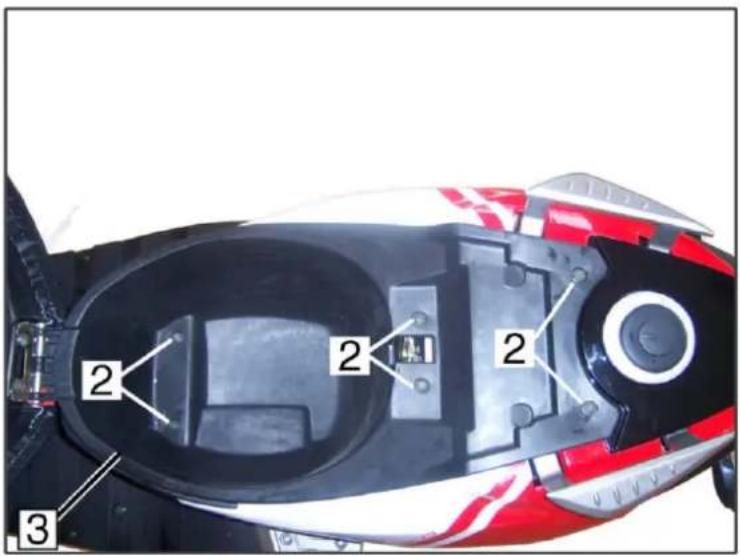

Entfernen Sie die Schrauben (2) und nehmen Sie die das Helmfach (3) zusammen mit dem Sitz heraus.

4 6 5

Trennen Sie den Schlauch (4) aus dem Luftfilter gehäuse. Dann entfernen Sie die Klammer (5) aus dem Vergaser

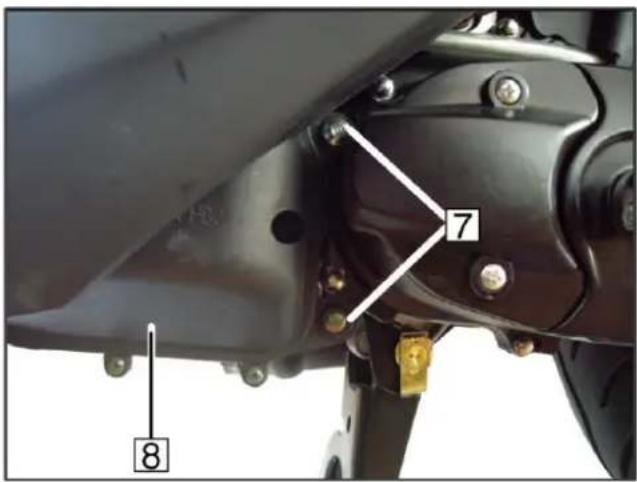

Luftfilter reinigen

7 8

Entfernen Sie nun die Schrauben (7) und entnehmen Sie das Luftfiltergehäuse (8)

9 9 9 9 10 9 9 9

Entfernen Sie die Schrauben (9) und nehmen Sie nun den Deckel des Gehäuses ab (10)

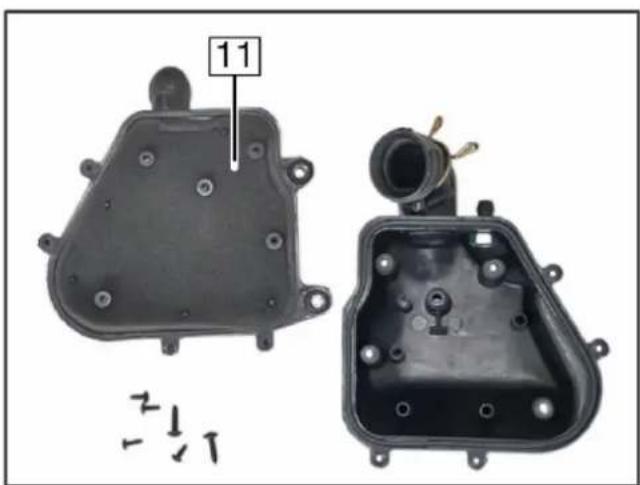

Entfernen Sie den Schaumstoff (11) Zum Reinigen benutzen Sie bitte speziell im Fachhandel erhältliche Produkte Wringen Sie nach dem Reinigen den Filter aus und weichen Ihn wieder mit Luftfilter Öl ein. Alternativ, kann die Einlage einfach durch eine Neue ersetzt werden.

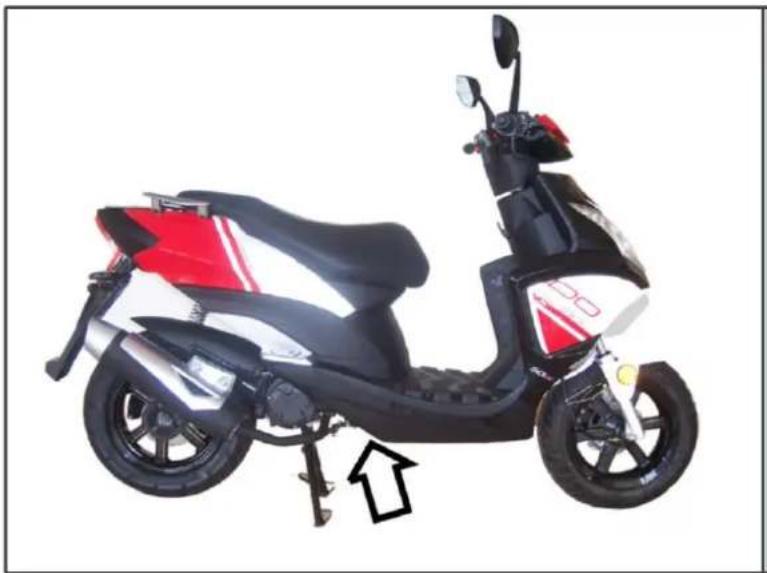

Überprüfen der Zündkerzen

Wichtig: Überprüfen Sie die Zündkerzen nur, wenn der Motor kalt ist. Die Zündkerze sind von der Seite rechter Hand zugänglich.

Ziehen Sie den Zündkerzenstecker (1)

Schrauben Sie die Zündkerze heraus und überprüfen Sie den Elektrodenabstand (0,6-0,7 mm)

Ist die Zündkerze stark verbrannt, sollte Sie ersetzt werden.

Die Zündkerze kann in der Regel von jeder Fachwerkstatt gewechselt werden.

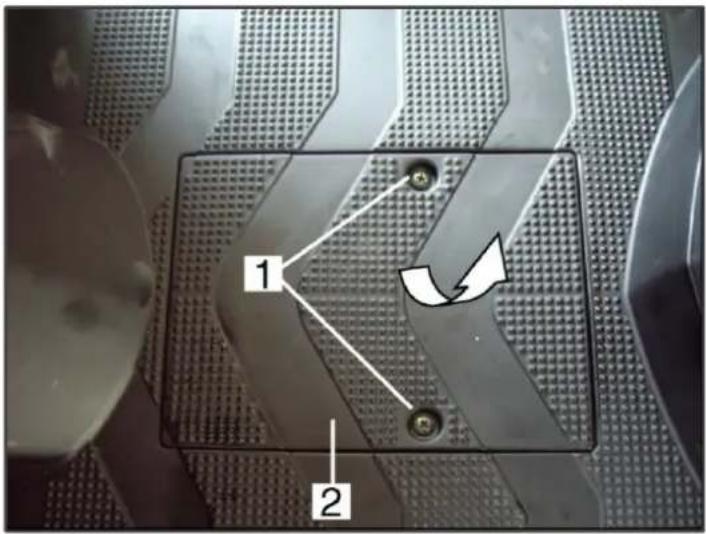

Prüfen der Sicherung

1 2

Installieren Sie nie eine Sicherung mit einer höheren Leistung. Es kann Schaden im elektrischen System verursachen. Die Sicherung befindet sich unter dem Batteriefachdeckel.

Schalten Sie die Zündung aus. Entfernen Sie die Schrauben (1) und öffnen Sie den Batteriefachdeckel (2) Öffnen Sie das Behältnis für die Sicherung und entnehmen Sie nun die Sicherung. Eine defekte Sicherung muss auf jeden Fall ersetzt werden, Sie erkennen dies, wenn der Draht im Inneren der Glassicherung durchgebrannt ist.

Achtung: Halten Sie Kinder von der Batterie fern.

Eine geladene Batterie erzeugt ein explosives Gas, daher darf keine offene Flamme, Funken oder brennende Zigaretten mit der Batterie in Berührung kommen.

Batteriesäure ist ätzend, tragen Sie daher immer Handschuhe und eine Schutzbrille.

Im Falle, dass die Batterie ausläuft und sie in Kontakt mit der Säure kommen, in jedem Fall sofort mit Wasser auswaschen.

Setzen Sie die Batterien nicht direkter Sonnenbestrahlung aus, ebenso nicht Temperaturen unter 5°C.

Die richtige Lagerung und regelmäßiges Aufladen erhöht die Lebensdauer Ihrer Batterie.

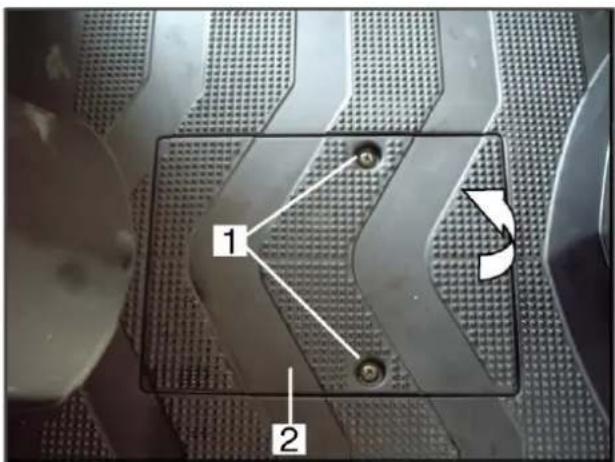

Aufladen der Batterie

Nach einer längeren Lagerung (3-4 Monate) Sollte diese erneut geladen werden.

Bitte verwenden Sie nur entsprechende Ladegräte, oder lassen Sie diese von einer Fachwerkstatt laden

Obwohl die Batterie wartungsfrei ist, sorgen Sie bitte dafür, das diese sich nicht vollständig entlädt. Halten Sie sie immer sauber und trocken und stellen Sie sicher, dass die Anschlussklemme immer fest sitzt.

1 2

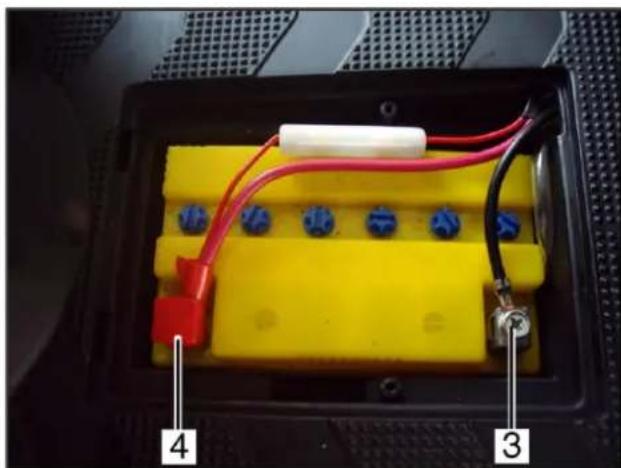

Schalten Sie zuerst die Zündung aus, entfernen Sie dann beide Schrauben (1) und öffnen Sie den Deckel .Die Batterie darf nur angeschlossen oder getrennt werden wenn die Zündung aus ist. Lösen Sie zuerst den Minuspol (3, schwarzes Kabel), dann den Pluspol. Sie können nun die Batterie entnehmen.

Beim Einbau der Batterie immer zuerst den Pluspol (4, rotes Kabel) anschließen. Bitte versuchen Sie niemals die Batterie zu öffnen.

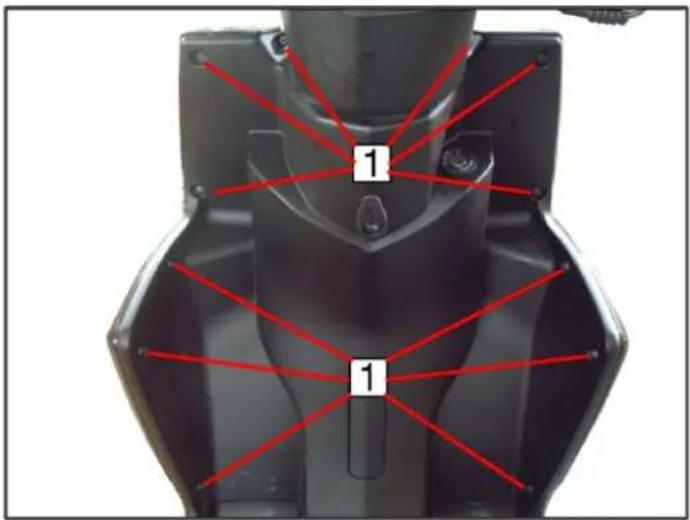

Auswechseln der Glühbirnen

1 1

Verwenden Sie nur geprüfte Glühbirnen Bei Verwendung von nicht zugelassenen Glühbirnen, erlischt die Betriebsgenehmigung. Halten Sie die Glühbirnen beim Wechseln mit einem sauberen trockenen Tuch fest..

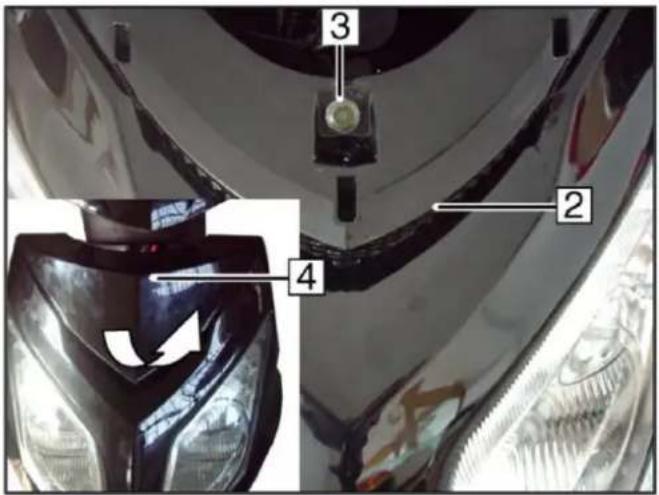

Entfernen Sie die Schrauben (1) der Verkleidung und nehmen Sie die vordere Verkleidung (4) ab

Entfernen Sie die Schraube (3)

Ziehen Sie die Stecker heraus und nehmen Sie die

Scheinwerferverkleidung (2) ab.

Ziehen Sie dann die Scheinwerferstecker (5) ab.

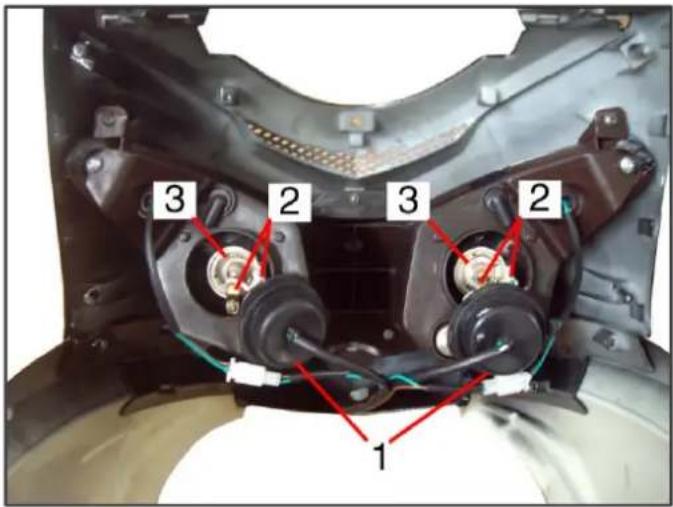

Auswechseln der Scheinwerferbirnen

3 2 3 2 1

Entfernen Sie die Gummiabdeckung (1) und ziehen Sie die Halterklemme (2) Dann Ziehen Sie die Glühbirne (3) heraus. Die Montage erfolgt in umgekehrter Reihenfolge, wie die Demontage.

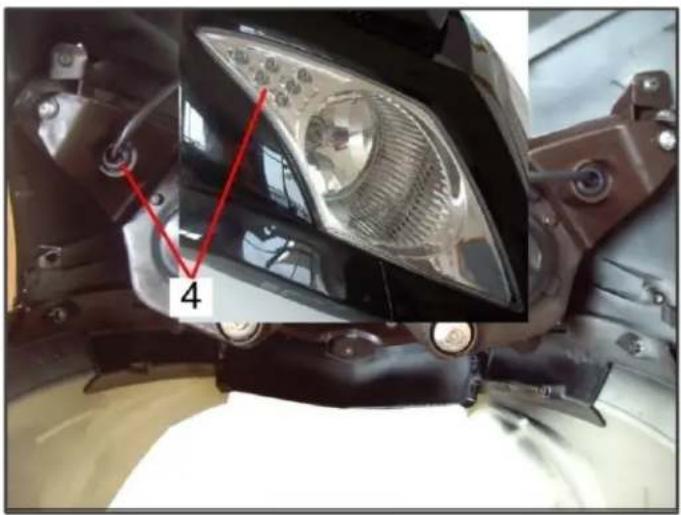

Das Hauptlicht besteht aus LED's (4). sollten diese nicht mehr richtig funktionieren, muss der Scheinwerfer ersetzt werden.

2 4 2

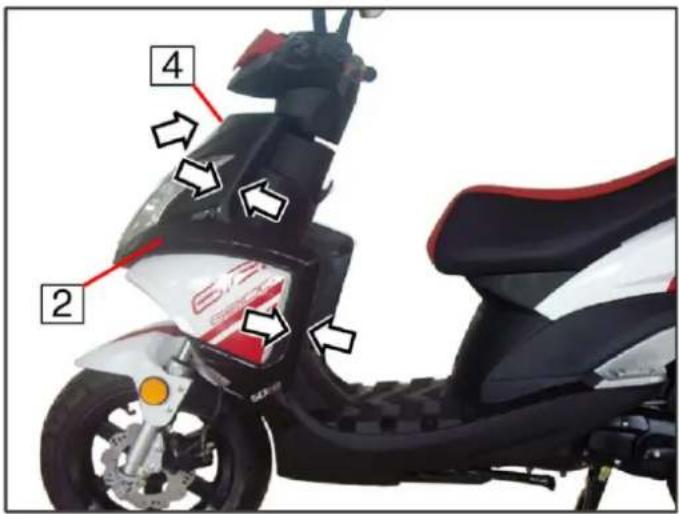

Stellen Sie sicher, dass die Scheinwerfer Abdeckung (2) und die vordere Abdeckung (4) fest in die Führungen gedrückt sind. Die Montage erfolgt in umgekehrter Reihenfolge, wie die Demontage.

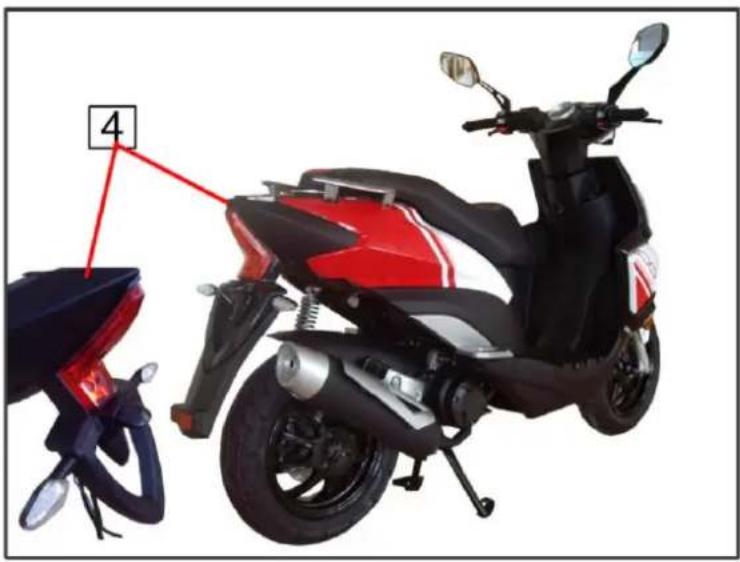

Austauschen der Blinkerbirnen

Fassen Sie die Birnen nicht mit bloßen Fingern an, verwenden Sie stattdessen ein trockenes, sauberes Tuch.

4

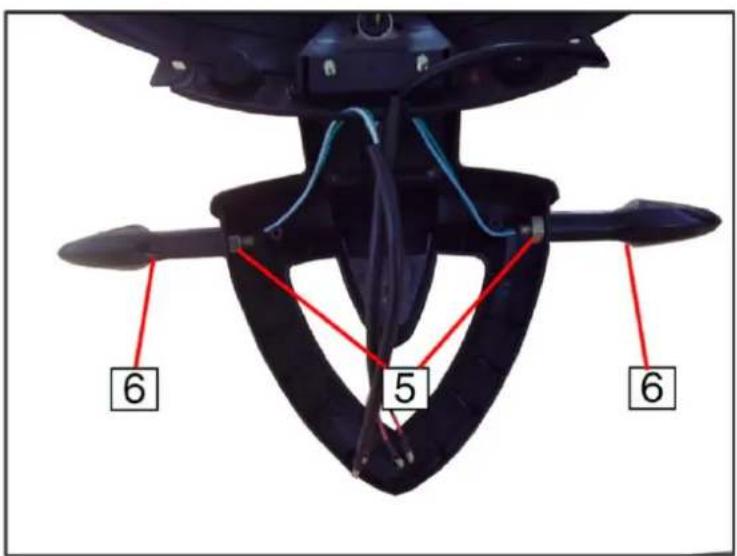

Das Rücklicht (4) und die Blinker (6) bitte nur von einer Werkstatt auswechseln lassen.

6 5 6

Technische Daten

-Länge- Breite- Höhe 1870 mm- 700 mm- 1120 mm

- Achsenabstand: 1290 mm

-Sitzhöhe: 780 mm

- Motor: 1 Zylinder 2 Takt- Motor

- Hubraum: 50 cm ^4

- Nennleistung: 2,1 KW

- Drehmoment: 8000 U/min

- Höchstgeschwindigkeit: 45 km/h

- Starter: Elektrostarter/Kickstarter

- Gewicht: 95 kg

- max. Zuladung: 150 kg

- Tankvolumen: 5l

- Batterie: 12 V

- Bremse vorne: Wave- Scheibenbremse 190mm

- Bremse hinten: Trommelbremse

- Weiße Blinker hinten + vorne

- Sportfelgen 3 Speichendesign /Alu

- Rückspiegel rechts + links

- Seitenständer Hauptständer

- 2 Personenzulassung

- Multifunktionales LCD/Analog Display

- Tagfahrlicht

- LED Blinker

- Heavy Duty Stoßdämpfer hinten (einstellbar)

-Teleskop Gabel vorn

-Benzin: bleifreier Kraftstoff (mind. 95 Oktan)

-Schmieröl: Mineral- oder semi-synthetische Öle für separate Einspritzung (2-Takt-Öl)

-Getriebeöl: 80W90 Füllmenge: Ölwechsel: 0,10 l / Ölwechsel und Revision:0,11l

-Batterie: 12V 7 Ah MF

-Sicherung: 10 A

-Frontscheinwerfer: 2x12V 15W

-Blinker: Vorn 2x12V 10W hinten 2x12V 1W (LED)

-Rücklicht: 12V1.2/0.3W (LED)

Einlagerung

Bei längerer Einlagerung des Rollers z.B. über Winter wird folgendes empfohlen:

Füllen Sie den Kraftstofftank komplett auf um gegen Rost vorzubeugen Erhöhen Sie den Reifendruck um 0,3 bar : vorne 2,3 bar und hinten 2,6 bar.

Reinigen Sie Ihren Roller, decken Sie Ihren Roller ab und lagern Sie ihn an einem trockenen Ort.

Bauen Sie die Batterie aus und schließen Sie diese an ein Ladeerhaltungsgerät an.

Entleeren Sie den Vergaser

Inspektionen/Wartungen

Der Sicherheit wegen müssen Sie Ihr Fahrzeug regelmäßig inspizieren und warten lassen. Um die Funktionssicherheit der Bauteile des Rollers zu gewährleisten müssen die Wartungsintervalle eingehalten werden. Außerdem ist die einwandfreie Funktionsweise des Fahrzeugs für die Sicherheit im Straßenverkehr notwendig.

Weitere Informationen zur Wartung sowie zu den Wartungsintervallen finden Sie auf den nächsten Seiten.

Hinweis:

Alle Wartungen und Inspektionen müssen von einem autorisierten Fachhändler fristgerecht, den Herstellervorschriften entsprechend, ausgeführt werden. Nur so kann die Langlebigkeit der Fahrzeugteile gesichert werden. Werden die Wartungsintervalle nicht eingehalten erlischt der Gewährleistungsanspruch! Bei einem Gewährleistungsanspruch müssen die Wartungsrechnungen (diese muss Fahrgestellnummer, aktueller KM-Stand und durchgeführte Arbeiten enthalten sein) auf Verlangen vorgelegt werden.

Wartung und Service

Unbedingt die Qualität und den Typ des eingefüllten 2Taktmischöls - & Getriebeöls und die Funktion der Betriebsbremsen prüfen!

Niemals das Fahrzeug mit eingeschalteter Zündung abstellen!

Immer auf den richtigen Reifendruck achten!

In dem ersten Monat nach Kauf vor jeder Fahrt den Sitz der Schrauben prüfen – ggf. nachziehen!

Bei Kaltstart des Motors grundsätzlich ohne Gas starten, da sonst der Vergaser überläuft und der Roller nicht mehr startet.

ACHTUNG wir weisen ausdrücklich darauf hin:

Das Fahrzeug dient ausschließlich der Nutzung öffentlicher Verkehrswege, und ist nicht im OFF- Road Bereich zu fahren (kein Geländefahrzeug). -> Bei Nichteinhaltung, sowie Verletzung der Wartungspflicht erlischt der Gewährleistungsanspruch!

ACHTUNG:

_Reparaturarbeiten in Gewährleistungsfällen müssen mit Zustimmung der Service-Hotline von einem autorisierten Fachhändler fristgerecht, den Herstellervorschriften entsprechend, ausgeführt werden, da sonst die Gewährleistungsansprüche entfallen! Bitte beachten Sie die Wartungsintervalle, andernfalls droht Gewährleistungsverlust!

Bei Fragen oder Problemen wenden Sie sich bitte an unsere technische Hotline:

Deutschland: 06806/99260 08.00-12.00 und 13.00-16.30

oder per E-Mail: [e-mail]

Wartungsplan

!!! Die zuerst eintretenden Daten (Monat oder KM) sind maßgebend.

Zur Aufrechterhaltung der Gewährleistung wichtig: Originalwerkstattrechnung über Wartungs- und

Ölwechselservice aufbewahren.

Vergaserreinigungsarbeiten werden maximal bis zu einer Laufleistung von 300 km und einem Zeitraum von einem

Monat im Rahmen der Gewährleistung übernommen (Zuerst eintretende Daten sind maßgebend). Spätere Arbeiten

müssen im Rahmen einer Inspektion vom Kunden übernommen werden.

• W = wechseln ; = überprüfen ; E = einstellen ; R = Reinigen ; S = Schmieren

Gegenstand	Nach 1 Mon. oder 500 km	nach 6 Mon. oder 2.000 km	nach 12 Mon. od. 4.000 km	Nach 18 Mon. od. 6.000 km	nach 24 Mon. od. 8.000 km
Antriebsriemen Ü W W W W
Getriebeöl W W W W W
Zündkerze W W W W W
Vergaser Ü/E/R Ü/E/R Ü/E/R	Ü/E/R	Ü/E/R
Zylinderkopfmuttern	-	Ü	-	Ü	-
Fester Sitz aller Schrauben	Ü	Ü	Ü	Ü	Ü
Auspuffbefestigung	Ü	Ü	Ü	Ü	Ü
Gaszug	Ü/S	Ü/S	Ü/S	Ü/S	Ü/S
Benzinschläuche	alle 2 Jahre erneuern
Luftfilter	Ü/R	Ü/R	W	Ü/R	W
Bremsen	Ü/E	Ü/E	Ü/E	Ü/E	Ü/E
Bremsflüssigkeit	Ü Ü	W Ü	W
Bremsschlauch, vorne	alle 2 Jahre erneuern
Bremsanlage	Ü	Ü	Ü	Ü	Ü
Reifen	Ü	Ü	Ü	Ü	Ü
Rad-/Lenkkopflager	-	Ü/E	Ü/E	Ü/E	Ü/E
Bedienelemente	Ü	Ü	Ü	Ü	Ü
Vorderradgabel	Ü	Ü	Ü	Ü	Ü
Radaufhängung	Ü	Ü	Ü	Ü	Ü
Antriebsriemen - Ü/W	Ü/W	Ü/W	Ü/W
Mischölbehälter / Kontrollanzeige	Ü	Ü	Ü	Ü	Ü
Haupt-/Seitenständer	Ü	Ü	Ü	Ü	Ü
Batterie	-	Ü	Ü	Ü	Ü
Probefahrt	durchführen
Alle weiteren Wartungen nach obigem Rhythmus alle 6 Monate oder 2.500 km. ACHTUNG! Bei Rollern, die unter erschwerten Betriebs-Bedingungen eingesetzt werden, ist eine häufigere Wartung notwendig!

INSPEKTION

Inspektions- und Wartungsarbeiten dürfen nur von einem autorisierten Fachhändler (KFZ oder Zweiradwerkstatt) ausgeführt und bestätigt werden.

1. Wartungsdienstnach 1 Monat oder 500 km	2. Wartungsdienstnach 6 Monaten oder 2.000 km	3. Wartungsdienstnach 12 Monaten oder 4.000 km
Datum/Stempel/Unterschrift	Datum/Stempel/Unterschrift	Datum/Stempel/Unterschrift
4. Wartungsdienstnach 18 Monaten oder 6.000 km	5. Wartungsdienstnach 24 Monat oder 8.000 km	6. Wartungsdienstnach 30 Monat oder 10.000 km
Datum/Stempel/Unterschrift	Datum/Stempel/Unterschrift	Datum/Stempel/Unterschrift
7. Wartungsdienstnach 36 Monaten oder 12.000 km	8. Wartungsdienstnach 42 Monaten oder 14.000 km	9. Wartungsdienstnach 48 Monaten oder 16.000 km
Datum/Stempel/Unterschrift	Datum/Stempel/Unterschrift	Datum/Stempel/Unterschrift

Die zuerst eintretenden Daten sind ausschlaggebend.

- Ab dem Kaufdatum des Motorrollers wird eine dem Stand der Technik entsprechende Fehlerfreiheit des Motorrollers in Werkstoff und Herstellung während der gesetzlichen Gewährleistung gewährt. Zur Erfüllung der Gewährleistungsverpflichtung werden nur die Teile ersetzt, die einen Fehler im Material bzw. bei der Herstellung aufweisen und die Teile, die trotz sachgerechter Bedienung/Behandlung des Motorrollers zwangsläufig beschädigt wurden. Die Erfüllung der Gewährleistungspflicht erfolgt nach unserer Wahl durch Instandsetzung des Motorrollers. Ausgetauschte Teile gehen in unser Eigentum über und müssen auf Verlangen eingereicht werden.

- Bei berechtigtem Gewährleistungsanspruch werden die Kosten für den Versand sowie die Kosten für die Reparatur von uns übernommen. Gewährleistungsansprüche müssen über unsere Hotline bzw. über Internet angemeldet und durch Zusendung der Kaufquittung, Wartungsnachweisheft und Wartungsrechnung nachgewiesen werden.

- Wird der Motorroller durch Einbau nicht Originalersatz- und/oder Originalbauteile durch Dritte oder durch Eigenmontage verändert, ist die Gewährleistung der dadurch verursachten Mängel ausgeschlossen. Außerdem erlischt der Gewährleistungsanspruch wenn die Vorschriften lt. Bedienungsanleitung und die regelmäßig vorgesehenen Wartungsintervalle nicht eingehalten bzw. durchgeführt werden.

- Ausgenommen von der Gewährleistung sind Schäden, die zurückzuführen sind auf:

• Natürlicher Verschleiß und Überlastung wie z.B. Auspuffanlage, Batterie, Benzinleitung, Bremsbeläge, Bremsleitung, Filter, Fliehkrafttrollen, Glas, Glühlampen, Antriebsriemen, Kolbenring, Kupplung, Ölleitungen, Reifen, Sicherungen, Züge, Zündkerzen
  – Äußere Einwirkungen z.B. Kratzer und Beschädigungen an Verkleidungsteilen
  – Vergaserverschmutzungen, die durch lange Standzeit oder verunreinigten Kraftstoff verursacht wurden
  – Schäden, die durch Teilnahme an Sportveranstaltungen, falsche Bedienung, Unfall, unsachgemäße Lagerung oder Nichtbeachtung der Bedienungsanleitung entstanden sind.
  – Mehr als 10000 KM oder zwei Jahren nach Kaufdatum

• Eigenreparaturversuche durch Käufer oder Dritten

• Keine Originalersatzteile eingebaut wurden
• Manipulation, Sturz und Gewalteinwirkung
• Schäden, die durch Hagel, Steinschlag, Industrieabgase, Streusalz, mangelnde Pflege, ungeeignete Pflegemittel usw. entstanden sind.

Nicht unter die Gewährleistung fallen Kosten für Wartungs-, Überprüfungs- und Säuberungsarbeiten.

a) Es können keine Gewährleistungsansprüche geltend gemacht werden für Mängel, die im ursächlichen Zusammenhang mit der nicht oder nicht termingerecht ausgeführten Wartung stehen.
b) Der Anspruch auf Gewährleistung berechtigt den Kunden nur, die Beseitigung des Mangels zu verlangen. Ansprüche auf Wandelung oder Minderung gelten erst nach Fehlschlägen der Nachbesserung. Anspruch auf Nutzungsausfallentschädigung besteht zu keiner Zeit.
c) Die Prüfung und Entscheidung über einen Gewährleistungsanspruch obliegt dem Hersteller.
d) Ersatz eines mittelbaren oder unmittelbaren Schadens wird nicht gewährt.

• Die Wartungsarbeiten müssen mit Zustimmung der Service-Hotline von einem autorisierten Fachhändler fristgerecht, den Herstellervorschriften entsprechend, ausgeführt werden, da die Gewährleistungsansprüche entfallen.
- Gewährleistungsansprüche können nur dann bearbeitet werden, wenn diese unverzüglich nach Feststellung des Mangels an unsere Hotline (Tel: [phone] oder über das Internet-Formular (www.sacom-handel.de) angemeldet wurden.
- Durch die ausgeführte Gewährleistung wird die gesetzliche Gewährleistungsdauer weder erneuert noch verlängert.
• Die Gewährleistungsbedingungen gelten nur innerhalb der Bundesrepublik Deutschland.
- Mit der Übergabe bestätigt der Kunde die optische Mangelfreiheit. Kratzer, Risse oder sonstige Beschädigungen an Verkleidungsteilen unterliegen nicht der Gewährleistung.
- Einstellarbeiten sind keine Arbeiten im Sinne der Gewährleistung.
- Andere als die vorstehend aufgeführten Abmachungen sind nur dann gültig, wenn sie vom Hersteller schriftlich bestätigt sind. Erfüllungsort und Gerichtsstand ist Saarbrücken

- Die Batterie Ihres Rollers muss in jedem Falle fachgerecht entsorgt werden. Sofern dies nicht möglich ist, kann die Batterie kostenfrei an uns zurück gesendet werden.

Wir wünschen:

Jede Menge Spaß beim Fahren.

Service HotlineService Hotline

06806/99260

Mo-Fr 8.00-12.00 und 13.00-16.30 Uhr
