Dell UltraSharp UP2718Q Bedienungsanleitung

HINWEIS: Ein Hinweis zeigt wichtige Informationen an, die Ihnen helfen können, ein besseres Verständnis von Ihrem Computer zu erlangen.

ACHTUNG: Achtung zeigt mögliche Hardwareschäden und Datenverluste an, falls Anweisungen nicht befolgt werden.

WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an.

Copyright © 2017 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze sowie Gesetze zum Schutz des geistigen Eigentums geschützt.

Dell™ und das Dell-Logo sind Marken der Dell Inc. in den Vereingten Staaten und/oder anderen Hoheitsbereichen. Alle anderen hier aufgeführten Kennzeichnungen und Namen könnten Marken ihrer entsprechenden Firmen sein.

Inhalt

Über Ihren Monitor 5

Lieferumfang 5

Produktmerkmale 6

Teile und Bedienelemente 7

Technische Daten des Monitors 10

Plug-and-Play. 20

Qualität des LCD-Monitors und Pixelrichtlinie ..... 20

Ihren Monitor einrichten 21

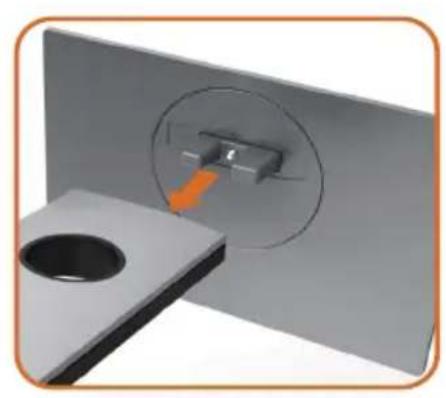

Ständer anbringen 21

Kippen, Schwenken und Höhenverstellung. 24

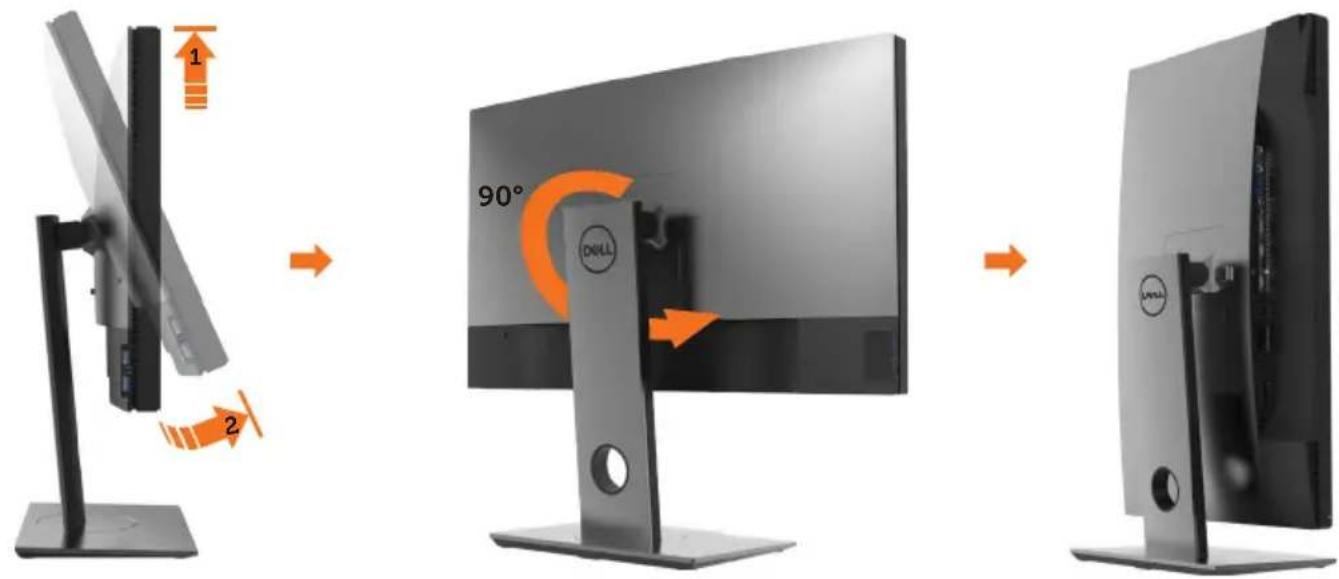

Anzeigerotation-Einstellungen Ihres Systems anpassen ..... 25

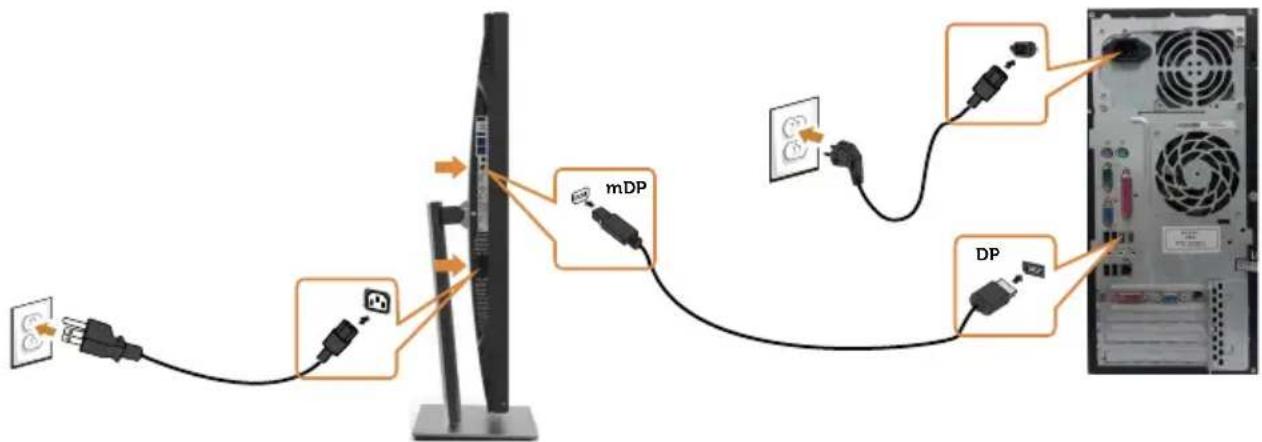

Ihren Monitor anschließen 25

Kabel organisieren 29

Abnehmen des Monitorständers 29

Wandmontage (optional) 30

Monitor bedienen 31

Einschalten des Monitors 31

Bedienelemente an der Frontblende verwenden. . . . . . . . . . . . . 31

Bildschirmmenü (OSD) verwenden 34

Problemlösung.... 52

Selbsttest 52

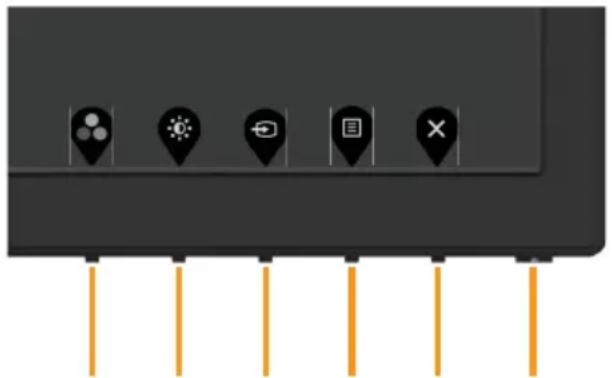

Integrierte Diagnose. 54

Allgemeine Probleme 55

Produktspezifisch 57

USB-Probleme 58

Anhang....59

Sicherheitshinweise 59

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien . 59

Dell kontaktieren. 59

Einstellen des Monitors 60

Leitfaden für die Wartung 62

Lieferumfang

Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben; kontaktieren Sie Dell, falls etwas fehlen sollte.

HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar.

				Monitor
				Ständer
				Standfuß
				Netzkabel (variiert je nach Land)
				USB 3.0-Upstream-Kabel (zur Nutzung der USB-Ports am Monitor)
				DP-Kabel (DP-zu-mDP)
				HDMI-Kabel
				• Datenträger mit Treibern und Dokumentation• Schnelleinrichtungsanleitung• Informationen zu Sicherheit, Umwelt und Richtlinien• Werkseitiger Kalibrierbericht

Produktmerkmale

Der Dell-Bildschirm UltraSharp UP2718Q verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

- 68,47 cm (27 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 3840 x 2160 (16:9-Seitenverhältnis) plus Vollbildunterstützung bei niedrigeren Auflösungen.

- Möglichkeit zum Neigen, Schwenken und vertikalen Erweitern.

- Abnehmbarer Ständer und 100 mm VESA- (Video Electronics Standards Association) Montagelöcher für flexible Montagelösungen.

• Die umfassende digitale Anschlussfähigkeit mit DP, mDP, HDMI, USB 3.0 macht Ihren Monitor zukunftssicher.

- Unterstützt wesentliche Farbraumstandards für Abode RGB, sRGB, REC2020, REC709 und DCI-P3.

• Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.

- OSD- (On Screen Display) Einstellungen für problemlose Setup- und Bildschirmoptimierung.

- Datenträger mit Software und Dokumentation, der eine Informationsdatei (INF), eine Image Color Matching-Datei (ICM), die Dell Display Manager-Softwareapplikation sowie die Produktdokumentation enthält.

• Schlitz für Sicherheitsschloss.

• Unterstützt Asset-Management-Fähigkeit.

- Arsenfreies Glas und kein Einsatz von Quecksilber nur für den Bildschirm.

- Ein Energiemessgerät zeigt den Energieverbrauch des Monitors in Echtzeit an.

• Standby-Leistung von 0,3 W im Ruhemodus.
- Konformität mit Kennzeichnung für ULTRA-HD-PREMIUM™-Zertifizierung. (Das logo von ULTRA HD PREMIUM™ ist eine Marke der UHD Alliance, Inc.)
- Augenkomfort mit einem flimmerfreien Bildschirm optimieren.

HINWEIS: Das von einem Monitor ausgegebene blaue Licht kann Augen dauerhaft schädigen, bspw. Augenermüdung oder digitale Augenbelastung verursachen.

Die Funktion ComfortView dient der Reduzierung des vom Monitor ausgegebenen blauen Lichts zur Optimierung des Augenkomforts.

Teile und Bedienelemente

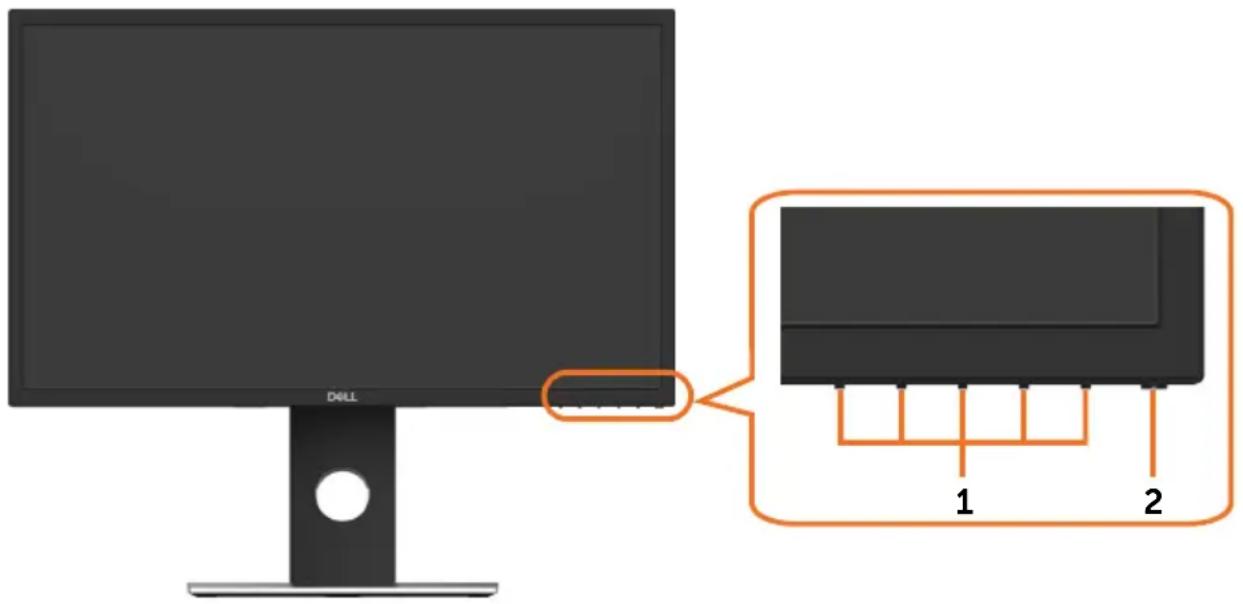

Vorderseite

DOLL 1 2

Nummer Beschreibung
1	Funktionstasten (weitere Einzelheiten finden Sie unter Monitor bedienen)
2	Ein-/Austaste (mit LED-Anzeige)

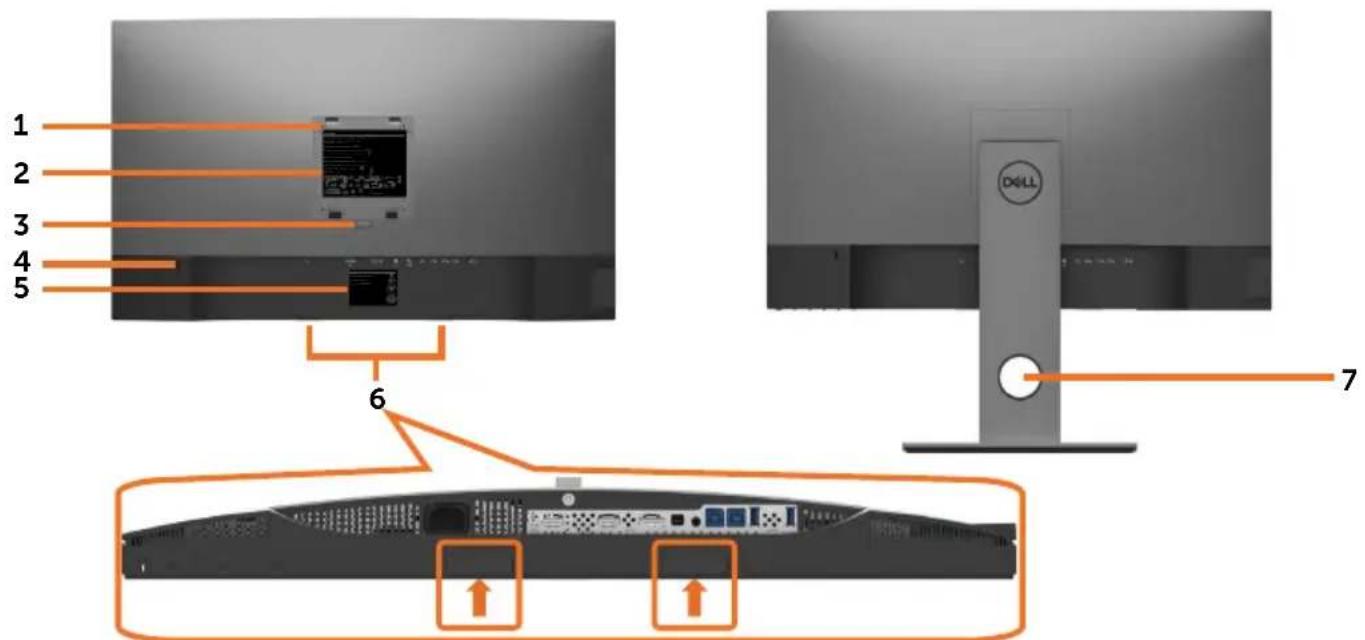

Rückseite

1 2 3 4 5 6 7

Nummer	Beschreibung Verwendung
1 100 mm	x 100 mm VESA-Montagelöcher (unter VESA-Abdeckung)	Wandmontage des Monitors mit VESA-kompatiblem Wandmontageset (100 mm x 100 mm).
2 Richtlinienetikett Listet die amtlichen Zulassungen auf.
3 Ständerfreigabetaste Löst den Ständer vom Monitor.
4 Schlitz für Sicherheitsschloss Sichert den Monitor mit einem Sicherheitskabelschloss (wird separat verkauft).
5 Barcode, Seriennummer und Service-Kennungsetikett		Beachten Sie dieses Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren müssen.
6 Dell-Soundbar-Montageschlitze		Zum Anbringen der Dell Soundbar .HINWEIS: Bitte entfernen Sie den Kunststoffstreifen, der die Montageschlitze bedeckt, bevor Sie die Dell Soundbar befestigen.Dell-Soundbar wird separat verkauft.
7 Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen.

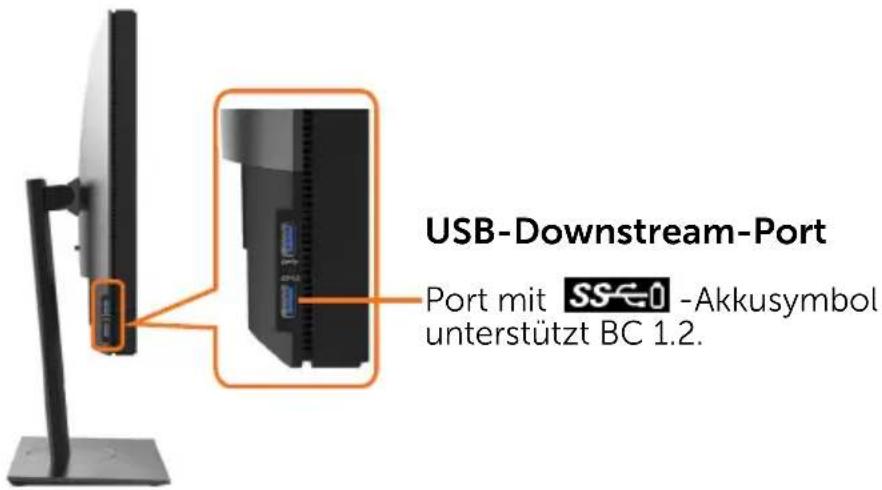

Ansicht von der Seite

USB-Downstream-Port Port mit SS-0 -Akkusymbol unterstützt BC 1.2.

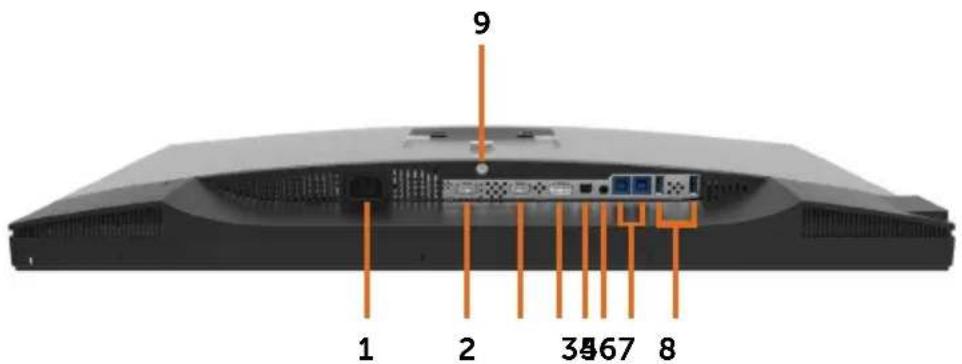

Unterseite

1 2 3 9 3567 8

Nummer	Beschreibung Verwendung
1 AC-Netzanschluss Für den Anschluss		der Monitornetzleitung.
2 HDMI1	Anschluss	Verbinden Sie Ihren Computer per HDMI-Kabel.
3 HDMI2	Anschluss
4 DP-Anschluss (Eingang) Zum Anschluss des Computer-DP-Kabels.
5 mDP-Anschluss (Eingang) Verbinden Sie Ihren Computer mit dem mDP-zu-DP-Kabel.
6 Audioanschluss, Line-out Schließen Sie Lautsprecher zur Wiedergabe des von HDMI- oder DP-Audiokanälen eingehenden Tons an. Unterstützt nur 2-Kanal-Ton.HINWEIS: Der Audioanschluss (Line-out) unterstützt keine Kopfhörer.WARNUNG: Ein übermäßiger Schalldruck vom Ohr- oder Kopfhörer kann zu Gehörschäden oder zum Hörverlust führen.
7 USB-Upstream-Ports	Verbinden Sie das mit Ihrem Monitor gelieferte USB-Kabel mit dem Computer. Sobald dieses Kabel angeschlossen ist, können Sie die USB-Downstream-Anschlüsse am Monitor nutzen.

8 USB-Downstream-Ports Zum Anschließen der USB-Geräte.Sie können diese Anschlüsse erst nutzen,nachdem Sie das USB-Kabel an Computerund USB-Upstream-Anschluss des Monitorsangeschlossen haben. Port mit -Akkusymbol unterstützt BC 1.2.

9 Ständerverriegelung Befestigen Sie den Ständer mit einer M3 x 6mm Schraube am Monitor. (Schraube wirdnicht mitgeliefert)

Technische Daten des Monitors

Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp In-Plane-Switching-Technologie
Seitenverhältnis 16:9
Darstellbare Bildabmessungen
Diagonal 68,47 cm (27 zall)
aktiver Bereich
Horizontal 596,74 mm (23,49 zall)
Vertikal 335,66 mm (13,21 zall)
Fläche 200301,7 mm	^2 (310,47 zall ^2 )
Pixelabstand 0,1554 mm x 0,1554 mm
Pixel pro Zoll (PPI)	163
Sichtwinkel
Horizontal	178 Grad (typisch)
Vertikal 178 Grad (typisch)
Helligkeit	400 cd/m ^2 (typisch)1000 cd/m ^2 (Spitze)
Kontrastverhältnis	1000:1 (typisch)20000:1 (Spitze)
Bildschirmbeschichtung	Blendfreie Behandlung der Frontpolarisator- (3H) Hartbeschichtung
Hintergrundbeleuchtung	Weiße LED, Direktsystem
Ansprechzeit (Grau zu Grau)	6 ms (Tempomodus)8 ms (Normalmodus)
Farbtiefe	1,07B Farben
Farbskala* 100% Adobe RGB	100% sRGB97,7% DCI-P376,9% REC2020
Kalibrierungsgenauigkeit	Delta E < 2 (Durchschnitt)
Konnektivität • 1 x DP 1.4 (HDCP 1.4/2.2)	• 1 x mDP 1.4 (HDCP 1.4/2.2)• 2 x HDMI 2.0a (HDCP 1.4/2.2)• 2 x USB 3.0-Downstream-Port• 2 x USB 3.0 mit BC1.2-Ladefähigkeit bei 2 A (max.)• 2 x USB 3.0-Upstream-Port• 1 x Analog-Audio-Line-Ausgang (3,5-mm-Anschluss)
Randbreite (Rand des Monitors bis zum aktiven Bereich)	13,79 mm (Oben/Links/rechts)17,59 mm (Unten)

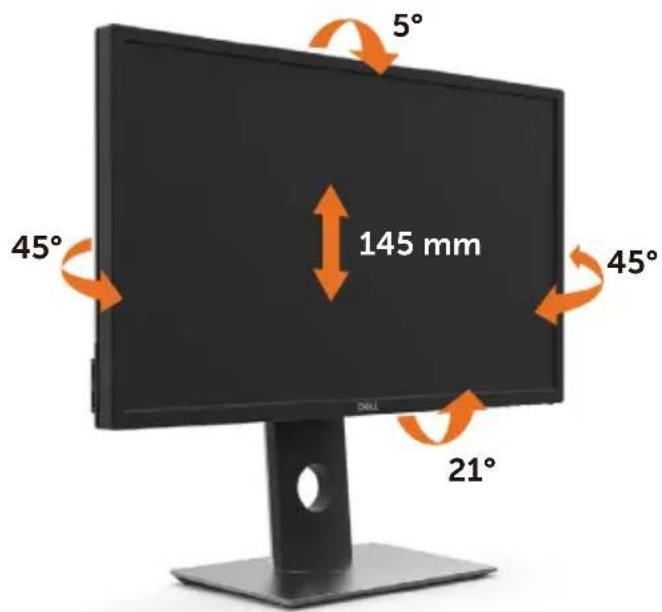

Einstellbarkeit
Höhenverstellbarer Ständer 145 mm
Neigen -5 Grad bis 21 Grad
Schwenken -45 Grad bis 45 Grad
Drehpunkt 0 Grad bis 90 Grad
Kabelmanagement ja
Dell Display Manager- (DDM)Kompatibilität	Einfache Anordnungund andere wesentliche Funktionen und Merkmale
Sicherheit Steckplatz für Sicherheitsschloss	(Kabelschloss separat erhältlich) Ständer-Steckplatz für Diebstahlschloss (an Blende)

HINWEIS * : nur bei systemeigenem Bildschirm in der Voreinstellung von

„Angepasster Modus“.

Auflösungsspezifikationen

Horizontaler Abtastbereich 30 kHz – 140 kHz (DP/HDMI)
Vertikaler Abtastbereich 24 Hz – 75 Hz (DP/HDMI)
Max. voreingestellte Auflösung 3840 x 2160 bei 60 Hz
Videoanzeigefunktionen (DP & HDMI -Wiedergabe)	480p, 576p, 720p, 1080i, 1080p, UHD

Voreingestellte Anzeigemodi

Anzeigemodus	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/ vertical)
720 x 400 31,5 70,0	28,3 -/+
VESA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480 37,5	75,0 31,5 -/-
VESA, 800 x 600 37,9	60,0 40,0 +/+
VESA, 800 x 600	46,9	75,0	49,5	+/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768	60,0	75,0	78,8	+/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0	+/+
VESA, 1600 x 1200	75,0	60,0	162,0	+/+
VESA, 1920 x 1080	67,5	60,0	148,5	+/+
VESA, 2560 x 1440-R	88,787	59,95	241,5	+/-
VESA, 3840 x 2160	65,68	30,0	262,75	+/+
VESA, 3840 x 2160	133,313	60,0	533,25	+/+
VESA, 3840 x 2160	135,0	60,0	594,0	+/+

Elektrische Spezifikationen

Videoeingangssignale	• Digitales Videosignal für jede differentielle Leitung.Je differentielle Leitung bei 100 Ohm Impedanz.• Unterstützt DP/HDMI-Signaleingang
Eingangsspannung /Frequenz / Strom	100 – 240 V AC / 50 Hz/60 Hz ± 3 Hz / 1.8 A (Maximum)
Einschaltstrom	120 V : 30 A (Maximum)240 V : 60 A (Maximum)

Physikalische Eigenschaften

Anschlusstyp • DP Anschluss	mDP AnschlussHDMI Anschluss(Ports x 2)Audio-Line-AusgangUSB 3.0-Anschluss(Port mit SS-0-Akkusymbol unterstützt BC 1.2.)
Signalkabeltyp(in Box) DP-zu-mDP-Kabel, 1,8 m.HDMI-Kabel, 1,8 m.USB 3.0-Kabel, 1,8 m.
Abmessungen (mit Ständer)
Höhe (ausgezogen) 547,1 mm (21,54 zall)
Höhe(zusammengeschoben)	402,6 mm (15,85 zall)
Breite 626,4 mm (24,66 zall)
Tiefe 200,3 mm (7,89 zall)
Abmessungen (ohne Ständer)
Höhe 369,1 mm (14,53 zall)
Breite 626,4 mm (24,66 zall)
Tiefe 64,4 mm (2,54 zall)
Ständerabmessungen
Höhe (ausgezogen) 433,4 mm (17,06 zall)
Höhe(zusammengeschoben)	387,0 mm (15,24 zall)
Breite 292,4 mm (11,51 zall)
Tiefe 200,3 mm (7,89 zall)
Gewicht
Mit Verpackung 11,55 kg (25,46 lb)
Mit Ständereinheit und Kabeln	8,40 kg (18,52 lb)
Ohne Ständereinheit (für eventuelle Wand- oder VESA Montage- ohne Kabel)	5,98 kg (13,18 lb)
Der Ständereinheit 2,02 kg (4,45 lb)
Frontrahmenglanz 4~7 GU

Umweltbezogene Eigenschaften

Konformität mit Standards
RoHS-konform ja
BFR/PVC-freier Monitor (mit Ausnahme externer Kabel)	ja
Temperatur
Betrieb 0 °C bis 35 °C (32°F bis 95°F)
Nicht im Betrieb -20 °C bis 60 °C (-4 °F bis 140°F)
Luftfeuchte
Betrieb 10% bis 80% (nicht kondensierend)
Nicht im Betrieb 5 % bis 90 % (nicht kondensierend)
Höhe
Betrieb 5000 m (16404 ft) max.
Nicht im Betrieb 12192 m (40000 ft) max.
Wärmeableitung 412 BTU/h (Maximum)

Energieverwaltungsmodi

Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem PC installiert, reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet wird. Dies wird als Energiesparmodus bezeichnet*. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion:

VESA-Modi Horizontale Sync		Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb Aktiv Aktiv Aktiv		Weiß 120 W	(maximal)**	90 W (typisch)
Energiesparmodus	Inaktiv Inaktiv Aus Weiß		(Leuchtet)	<0,3 W
Ausgeschaltet	-	-	-	Aus

Das OSD-Menü funktioniert nur im Normalbetrieb. Falls Sie eine Taste im Energiesparmodus-drücken, erscheint folgende Meldung:

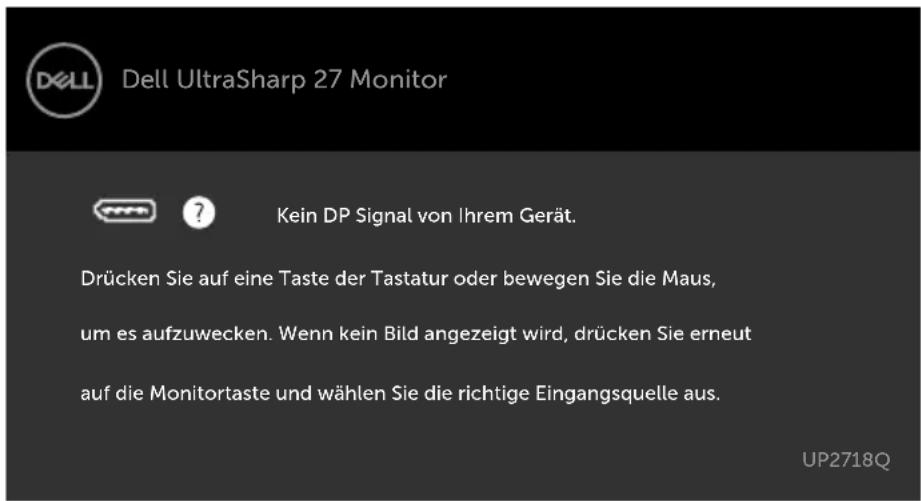

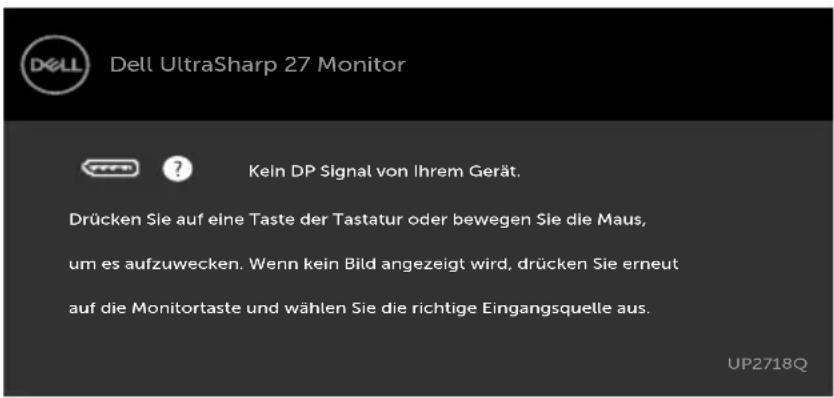

Dell UltraSharp 27 Monitor Kein DP Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. UP2718Q

*Ein Stromverbrauch von Null kann im abgeschalteten Modus nur erreicht werden, wenn Sie das Netzkabel vom Monitor trennen.
** Maximale Leistungsaufnahme mit maximaler Luminanz.

Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD.

Pinbelegungen

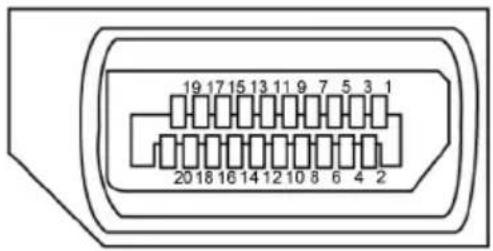

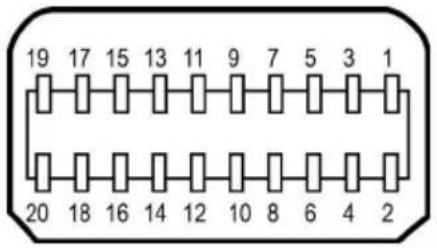

DP-Anschluss (Eingang)

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels
1 ML3 (n)
2 Erde
3 ML3 (p)
4 ML2 (n)
5 Erde
6 ML2 (p)
7 ML1 (u)
8 Erde
9 ML1 (p)
10 ML0 (n)
11 Erde
12 ML0 (p)
13 Konfig 1
14 Konfig 2
15 AUX-Kanal (p)
16 Erde
17 AUX-Kanal (n)
18 Hot-Plug-Erkennung
19 Erde
20 +3.3V DP_PWR

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels
1 Erde
2 Hot-Plug-Erkennung
3 ML3 (n)
4 Konfig 1
5 ML3 (p)
6 Konfig 2
7 Erde
8 Erde
9 ML2 (n)
10 ML0 (n)
11 ML2 (p)
12 ML0 (p)
13 Erde
14 Erde
15 ML1 (n)
16 AUX (p)
17 ML1 (p)
18 AUX (n)
19 Erde
20 +3.3V DP_PWR

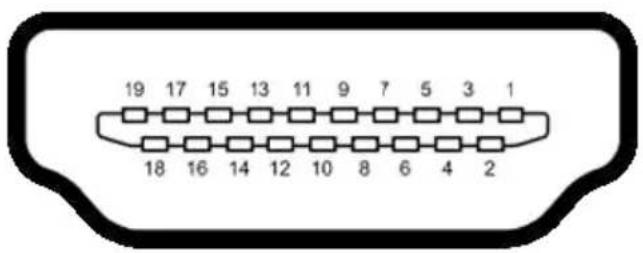

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels

1 TMDS DATA 2+

2 TMDS DATA 2 SHIELD

3 TMDS DATA 2-

4 TMDS DATA 1+

5 TMDS DATA 1 SHIELD

6 TMDS DATA 1-

7 TMDS DATA 0+

8 TMDS DATA 0 SHIELD

9 TMDS DATA 0-

10 TMDS CLOCK+

11 TMDS CLOCK SHIELD

12 TMDS CLOCK-

13 CEC

14 Reserved (N.C. on device)

15 DDC CLOCK (SCL)

16 DDC DATA (SDA)

17 DDC/CEC Ground

18 +5 V POWER

19 HOT PLUG DETECT

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports.

HINWEIS: Bis 2 A am USB-Downstream-Port (Port mit SAB symbol) mit BC 1.2-konformen Geräten; bis 0,9 A an den anderen 2 USB-Downstream-Ports.

Ihr Computer hat die folgenden USB-Ports:

• 2 Upstream – unten
• 4 Downstream – 2 auf der linken Seite, 2 unten

Ladeanschluss – die Ports mit SS←0 -Akkusymbol unterstützen schnelle Aufladung, falls das Gerät BC 1.2-kompatibel ist.

HINWEIS: Die USB-Ports des Monitors funktionieren nur, wenn der Monitor geschaltet oder auf den Energiesparmodus eingestellt ist. Wenn Sie den Monitor - und wieder einschalten, dauert es möglicherweise einige Sekunden, bis die geschlossene Peripherie wieder normal funktioniert.

Übertragungsgeschwindigkeit Datenrate Stromverbrauch
SuperSpeed 5 Gb/s 4,5 W (max., je Port)
High-Speed 480 Mb/s 2,5 W (max., je Port)
Full-Speed 12 Mb/s 2,5 W (max., je Port)

USB-Upstream-Port USB-Downstream-Port

5 6 7 8 9 2 1 3 4

1 2 3 4 5 6 7 8 9

Pin-Nummer Signalname Pin-Nummer Signalname
1 VBUS	1 VBUS
2	D-	2	D-
3	D+	3	D+
4	Erde	4	Erde
5	StdB_SSTX-	5	StdA_SSRX-
6	StdB_SSTX+	6	StdA_SSRX+
7	Erde_Drain	7	Erde_Drain
8	StdB_SSRX-	8	StdA_SSTX-
9	StdB_SSRX+	9	StdA_SSTX+
Schale Abschirmung Schale Abschirmung

Plug-and-Play

Sie können den Monitor an jeden Plug-and-Play-kompatiblen Computer anschließen. Der Monitor versorgt den Computer über DDC- (Display Data Channel) Protokolle automatisch mit seinen EDID (Extended Display Identification Data), damit sich der Computer selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen erfolgen automatisch; Sie können auf Wunsch verschiedene Einstellungen wählen. Wenn Sie bei der Einrichtung des Monitors weitere Informationen zur Änderung der Monitoreinstellungen wünschen, beachten Sie bitte Monitor bedienen.

Qualität des LCD-Monitors und Pixelrichtlinie

Es ist nicht ungewöhnlich, dass während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben. Diese sind kaum zu sehen und wirken sich nicht auf die Qualität oder Nutzbarkeit des Displays aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie unter: http://www.dell.com/support/monitors.

Ständer anbringen

HINWEIS: Der Ständer und der Standfuß sind nicht angebracht, wenn der Monitor ab Werk ausgeliefert wird.

HINWEIS: Der nachstehende Ablauf gilt für den Standardständer. Haben Sie einen anderen Ständer erworben, halten Sie sich beim Aufstellen des Ständers an seine mitgelieferte Dokumentation.

ACHTUNG: Legen Sie den Monitor auf eine flache, saubere und weiche Oberfläche, um seinen Bildschirm nicht zu verkratzen.

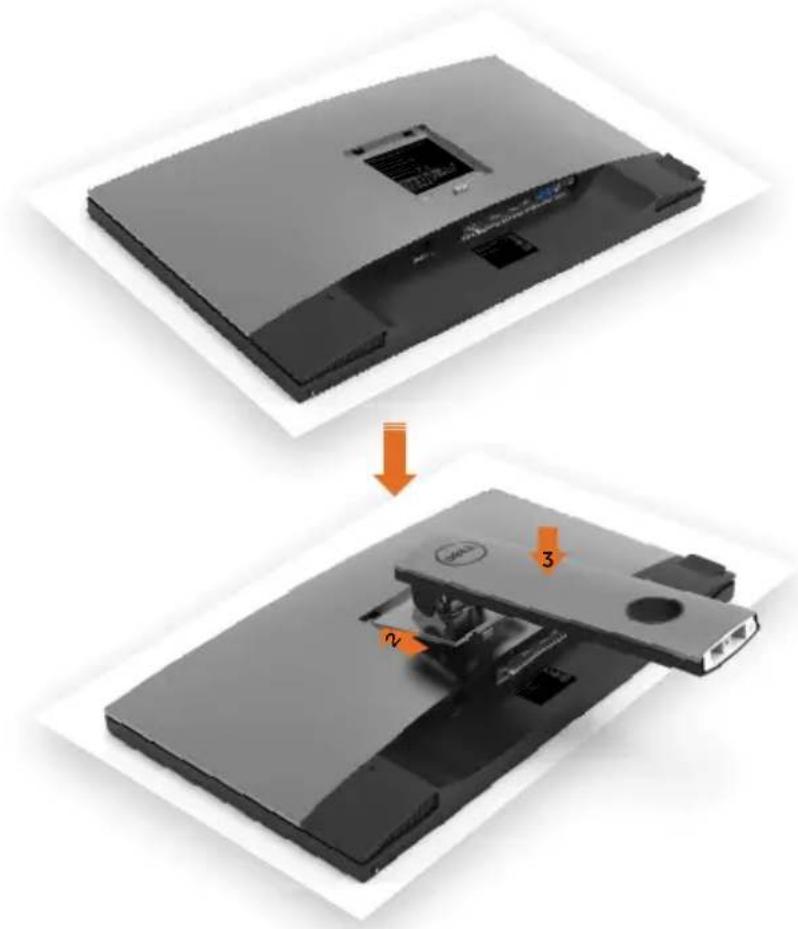

So bringen Sie den Ständer an:

1 Entfernen Sie die Schutzabdeckung des Monitors und stellen Sie den Monitor mit seiner Vorderseite nach unten weisend darauf ab.
2 Stecken Sie die zwei Laschen am oberen Teil des Ständers in die Rille an der Rückseite des Monitors.
3 Drücken Sie den Ständer, bis er einrastet.

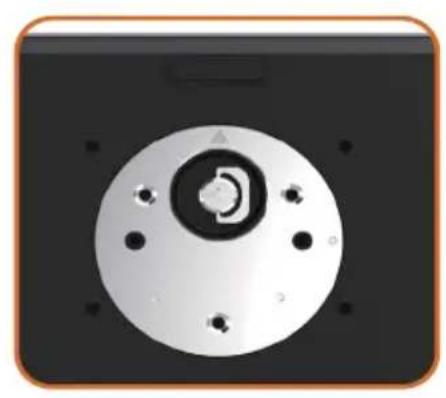

- Halten Sie den Standfuß mit dem Dreieck nach oben weisend.

• Klappen Sie den Schraubengriff hoch und drehen Sie die Schraube im Uhrzeigersinn.

• Ist die Schraube fest angezogen, klappen Sie den Schraubengriff bündig in die Vertiefung hinein.

• Richten Sie die vorstehenden Leisten am Standfuß mit den passenden Schlitzen am Ständer aus.

• Stecken Sie die Standfußleisten ganz in den Schlitz am Ständer hinein.

Kippen, Schwenken und Höhenverstellung

HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.

Neigen, schwenken und vertikal ausziehen

Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor auf den angenehmsten Betrachtungswinkel anpassen.

5° 45° 145 mm 45° 21° Dell

HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht.

Monitor drehen

Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt.

1 2 90° DNALL

HINWEIS: Um die Anzeigerotation-Funktion (Querformat/Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafkkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafkkartentreibers besuchen Sie www.dell.com/support und schauen im Download-Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.

HINWEIS: Im Hochformat-Anzeigemodus kann die Leistung von Grafk-intensiven Anwendungen (z. B. 3D-Spielen) nachlassen.

Anzeigerotation-Einstellungen Ihres Systems anpassen

Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation-Einstellungen Ihres Systems mit den folgenden Schritten anpassen.

HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.

So stellen Sie die Anzeigerotation ein:

1 Klicken Sie mit der rechten Maustaste auf das Desktop, wählen Sie Eigenschaften (bei Vista: Anpassen).
2 Wählen Sie das Register Einstellungen, klicken Sie auf Erweitert.
3 Wenn Sie eine AMD-Grafkkarte verwenden, wählen Sie das Register Drehung und stellen die gewünschte Ausrichtung ein.
4 Falls Sie eine NVidia-Grafkkarte verwenden, klicken Sie auf das Register NVidia, wählen in der linken Spalte NVDrehung und anschließend die gewünschte Ausrichtung.
5 Sofern Sie eine Intel® -Grafkkarte verwenden, wählen Sie das Grafkregister Intel, klicken auf Grafkeigenschafen, wählen das Register Drehung und stellen die gewünschte Ausrichtung ein.

HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert, besuchen Sie bitte www.dell.com/support und laden den aktuellsten Treiber für Ihre Grafkkarte herunter.

Ihren Monitor anschließen

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

So schließen Sie Ihren Monitor an den Computer an:

1 Schalten Sie Ihren Computer aus.
2 Verbinden Sie die DP-mDP/HDMI/USB Kabel vom Monitor mit dem Computer. (Verlängern Sie den Monitor vertikal und kippen Sie ihn ganz, um ihn für den Kabelanschluss zu drehen. Siehe Drehen des Monitors.)
3 Schalten Sie Ihren Monitor ein.
4 Wählen Sie die richtige Eingangsquelle im Bildschirmmenü des Monitors und schalten Sie Ihren Computer ein.

HINWEIS: Die UP2718Q-Standardeinstellung ist DP 1.4. Eine DP 1.1-Grafikkarte erzielt möglicherweise keine normale Anzeige. Bitte beachten Sie zum Ändern der Standardeinstellung „Produktspezifische Probleme – kein Bild bei Verwendung von DP-Verbindung mit dem PC“.

Einzelmonitorverbindung

DP- (oder mDP-) Kabel verbinden

HINWEIS: Standard ist DP-Port. Wählen Sie zum Umschalten auf mDP die Eingangsquelle am Monitor.

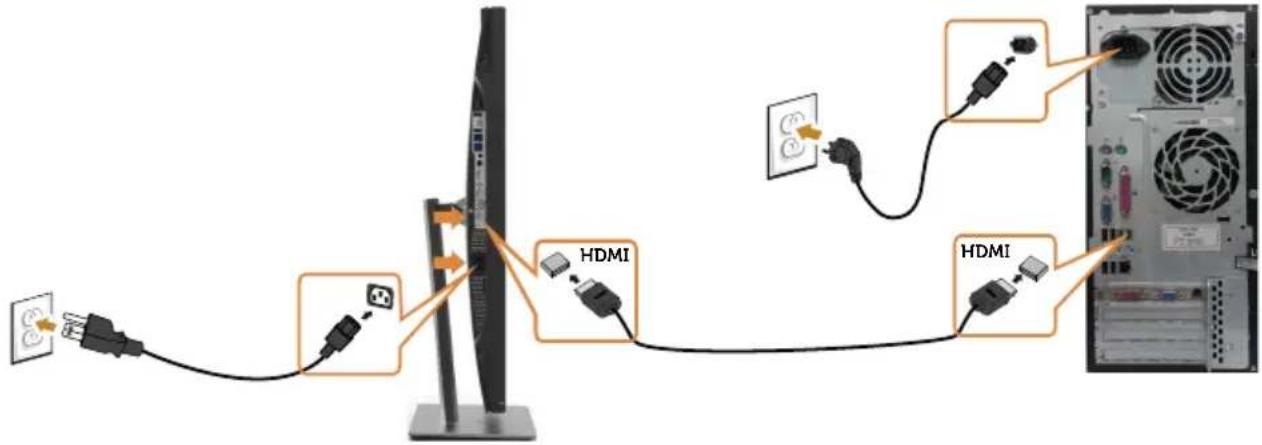

HDMI-Kabel anschließen

USB-Kabel anschließen

Nachdem Sie den Anschluss des DP-mDP-Kabels abgeschlossen haben, befolgen Sie die Anweisung unten zum Anschließen des USB 3.0-Kabels mit dem Computer und zum Abschließen Ihrer Monitoraufstellung.

1 a. Schließen Sie einen Computer an

Verbinden Sie den USB 3.0-Upstream-Port (Kabel mitgeliefert) mit einem geeigneten USB 3.0-Port an Ihrem Computer.

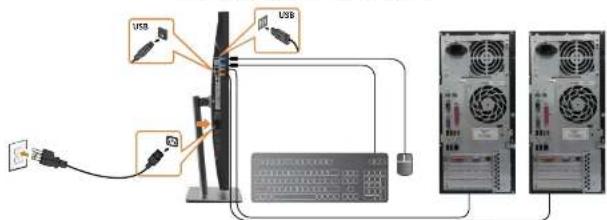

b. Schließen Sie zwei Computer an

Verbinden Sie die USB 3.0-Upstream-Anschlüsse mit den passenden USB 3.0-Anschlüssen der zwei Computer. Wählen Sie dann im OSD-Menü zwischen den zwei USB-Upstream-Quellen und den Eingangsquellen aus. Siehe USB-Wahlschalter.

HINWEIS: Beim Anschluss von zwei Computern an den Monitor können die USB-Downstream-Anschlüsse des Monitors für die Tastatur und die Maus durch Änderung der USB-Wahleinstellung im OSD-Menü den unterschiedlichen Eingangssignalen der zwei Computer zugeordnet werden. (Details hierzu finden Sie unter USB-Wahl.)

2 Schließen Sie die USB 3.0-Peripherie an die USB 3.0-Downstream-Ports des Monitors an.

3 Stecken Sie die Netzkabel Ihres Computers und Monitors in eine nahegelegene Steckdose.

a. Schließen Sie einen Computer an

b. Schließen Sie zwei Computer an

4 Schalten Sie den Bildschirm und den Computer ein. Wenn auf dem Bildschirm ein Bild zu sehen ist, ist die Installation abgeschlossen. Falls nicht, beachten Sie Problemlösung.

Anforderungen zur Anzeige oder Wiedergabe von HDR-Inhalten

(1) über Ultra-Blu-ray-DVD-Player oder Spielkonsolen Stellen Sie sicher, dass DVD-Player oder Spielkonsole HDR-fähig ist, z. B. Panasonic DMP-UB900, x-Box One S, PS4 Pro. Laden Sie wie nachstehend gezeigt einen geeigneten Grafikkartentreiber herunter und installieren Sie ihn.

(2) via PC. Stellen Sie sicher, dass die verwendete Grafikkarte HDR-fähig, also HDMI2.0a- oder DP1.4-(mit HDR-Option) konform ist. Zudem muss ein HDR-Grafiktreiber installiert sein. Sie müssen eine HDR-fähige Wiedergabeanwendung verwenden, wie z. B.

den aktuellsten Grafikkartentreiber mit Unterstützung von HDR-Wiedergabe für Ihren Desktop/Notebook-PC herunter.

Nvidia

HDR-fähige Nvidia-Grafikkarten: GTX1070, GTX1080, P5000, P6000 usw. Das vollständige Sortiment HDR-fähiger Nvidia-Grafikkarten finden Sie auf der Nvidia-Webseite: www.nvidia.com Treiber, der Vollbildwiedergabe unterstützt (z. B. PC-Spiele, Ultra-Blu-ray-Player), HDR unter Windows 10 Redstone 2: 381.65 oder aktueller.

AMD

HDR-fähige AMD-Grafikkarten: RX480, RX470, RX460, WX7100, WX5100, WX4100 usw. Das vollständige Sortiment HDR-fähiger AMD-Grafikkarten finden Sie unter www.amd.com Prüfen Sie die Informationen zu unterstützten HDR-Treibern und laden Sie den aktuellsten Treiber von www.amd.com herunter.

Intel (integrierte Grafik)

HDR-fähiges System: CannonLake oder aktueller Geeigneter HDR-Player: Windows-10-App Movies & TV Betriebssystem mit HDR-Unterstützung: Windows 10 Redstone 3 Treiber mit HDR-Unterstützung: Den aktuellste HDR-Treiber finden Sie unter downloadcenter www.intel.com

Hinweis: HDR-Wiedergabe via Betriebssystem (z. B. Wiedergabe von HDR in einem Desktop-Fenster) erfordert Windows 10 Redstone 2 oder aktueller mit geeigneter Wiedergabeanwendung, z. B. PowerDVD17. Die Wiedergabe geschützter Inhalte erfordert geeignete DRM-Software und/oder -Hardware, z. B. Microsoft Playready(TM). Informationen zur HDR-Unterstützung finden Sie auf der Microsoft-Webseite.

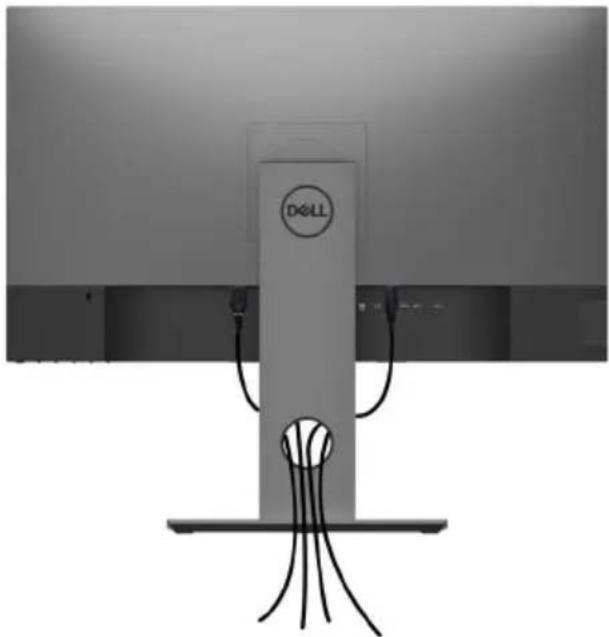

Kabel organisieren

Organisieren Sie nach Anschluss aller erforderlichen Kabel an Ihrem Monitor und Computer (beachten Sie zum Kabelanschluss Ihren Monitor anschließen) diese wie oben gezeigt.

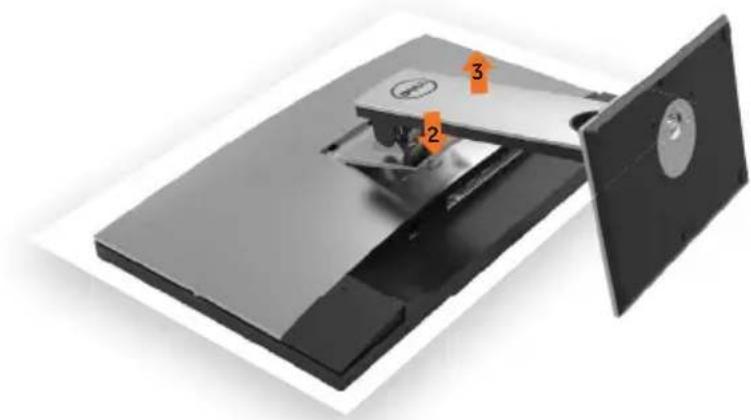

Abnehmen des Monitorständers

△ ACHTUNG: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen.

HINWEIS: Der nachstehende Ablauf gilt für den Standardständer. Haben Sie einen anderen Ständer erworben, halten Sie sich beim Aufstellen des Ständers an seine mitgelieferte Dokumentation.

So entfernen Sie den Ständer:

1 Legen Sie den Monitor auf ein weiches Tuch oder Kissen.
2 Halten Sie die Ständerfreigabetaste gedrückt.
3 Heben Sie den Ständer vom Monitor ab.

HINWEIS: Bringen Sie den Monitor mit M4 x 10 mm Schrauben am Wandmontage-Bausatz an.

Beachten Sie die Anweisungen, die dem VESA-kompatiblen Wandmontage-Bausatz beigelegt sind.

1 Legen Sie den Monitor auf ein weiches Tuch oder Polster auf einem stabilen, flachen Tisch.
2 Entfernen Sie den Ständer.
3 Entfernen Sie die vier Schrauben, die die Kunststoffabdeckung festhalten, mit einem Phillips-Kreuzschlitzschraubendreher.
4 Befestigen Sie die Montagehalterung vom-Wandmontageset am Monitor
5 Montieren Sie den Monitor gemäß den Anweisungen, die dem Montageset beigelegt sind, an der Wand.

HINWEIS: Zur Nutzung mit UL- oder CSA-gelisteter Wandhalterung mit einer minimalen Belastbarkeit von 5,98 kg (13,18 lb).

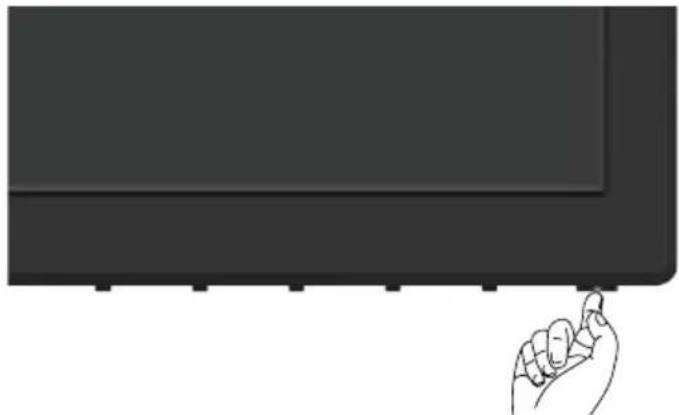

Einschalten des Monitors

Drücken Sie auf die Waste, um den Monitor einzuschalten.

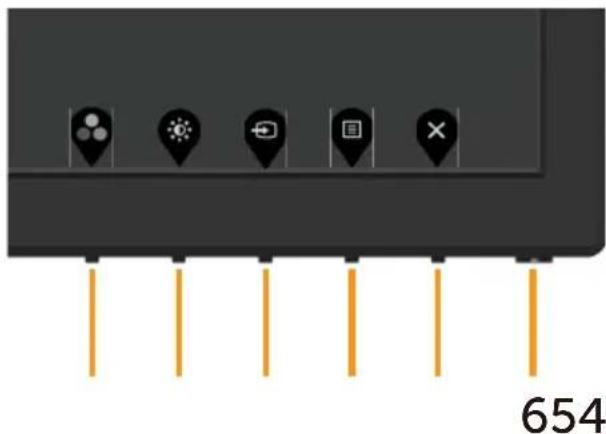

Bedienelemente an der Frontblende verwenden

Verwenden Sie zum Anpassen der Eigenschalten des angezeigten Bildes die Bedientasten an der Vorderseite des Monitors. Bei Nutzung dieser Einstelltasten zeigt ein OSD bei Änderung die entsprechenden numerischen Werte der Eigenschaften an.

Taste an der -Frontblende Beschreibung
1		Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi.
	Schnelltaste: Voreinstellungsmodi
2		Verwenden Sie diese Taste zum direkten Zugreifen auf das Helligkeit/Kontrast-Menü.
	Schnelltaste/Helligkeit/Kontrast
3		Treffen Sie mit dieser Taste eine Auswahl aus einer Liste mit Eingangssignalen.
	Schnelltaste: Eingangsquelle
4		Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der Menüoptionen.Siehe Menüsystem aufrufen.
	Menü
5		Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü bzw. zum Verlassen des Hauptmenüs.
	Verlassen
6		Mit der Ein/Aus schalten Sie den Monitor ein und aus.Die weiße LED zeigt an, dass der Monitor eingeschaltet und voll funktionsfähig ist.Eine glühende weiße LED zeigt den DPMS-Energiesparmodus an.
	Ein/Aus (mit Betriebsanzeige)

Taste an der-Frontblende

Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors.

1 2 3

Taste an der -Frontblende Beschreibung

1			Verwenden Sie die Aufwärts- (erhöhen) und Abwärtstasten (verringern) zum Anpassen der Optionen im Bildschirmmenü.
	Aufwärts	Abwärts
2			Bestätigen Sie Ihre Auswahl mit der OK-Taste.
		OK
3			Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück.
	Zurück

Bildschirmmenü (OSD) verwenden

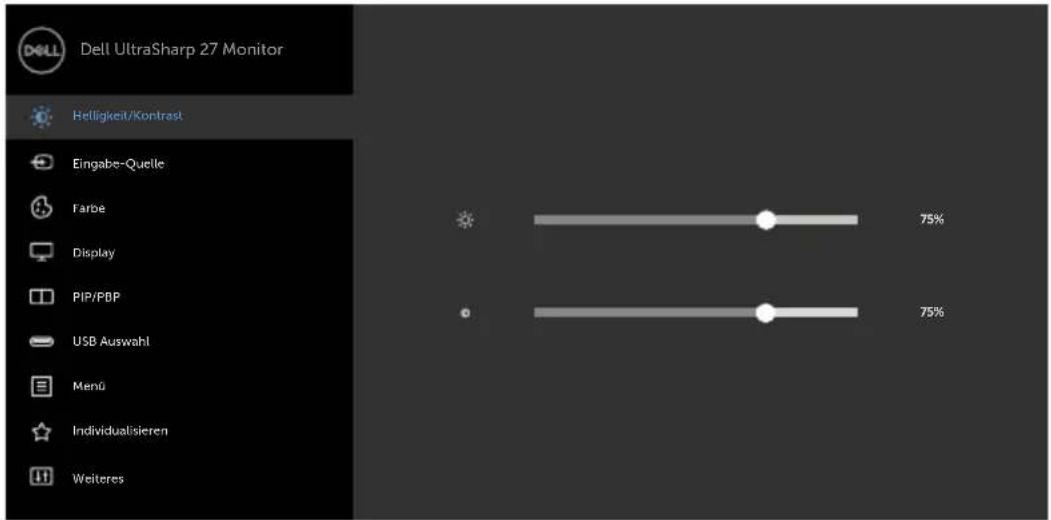

Menüsystem aufrufen

HINWEIS: Jegliche Änderungen über das Bildschirmmenü werden automatisch gespeichert, wenn Sie zu einem anderen Bildschirmmenü wechseln, das Bildschirmmenü verlassen oder warten, bis das Bildschirmmenü ausgeblendet wird.

1 Drücken Sie zum Öffnen des Bildschirmmenüs und Aufrufen des Hauptmenüs die

-Taste.

Dell UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Auswahl Menü Individualisieren Weiteres

2 Bewegen Sie sich mit den Tasten 🚗 und 🚗 zwischen den Optionen. Wenn Sie von einem Symbolen zum anderen springen, wird der Optionsname hervorgehoben.
3 Drücken Sie zum Aktivieren der hervorgehobenen Option einmal die Taste oder
oder
4 Wählen Sie mit ⬆ - und ⬇lasten den gewünschten Parameter aus.
5 Drücken Sie zum Aufrufen des Schiebereglers die ▶-Taste, nehmen Sie dann Ihre Änderungen mit der Taste ▶ oder ▼entsprechend den Anzeigen im Menü vor.
6 Mit zum vorherigen Menü zurückkehren, mit Annahmen und zum vorherigen Menü zurü ckkehren.

Symbol

Menü und Untermenüs

Beschreibung

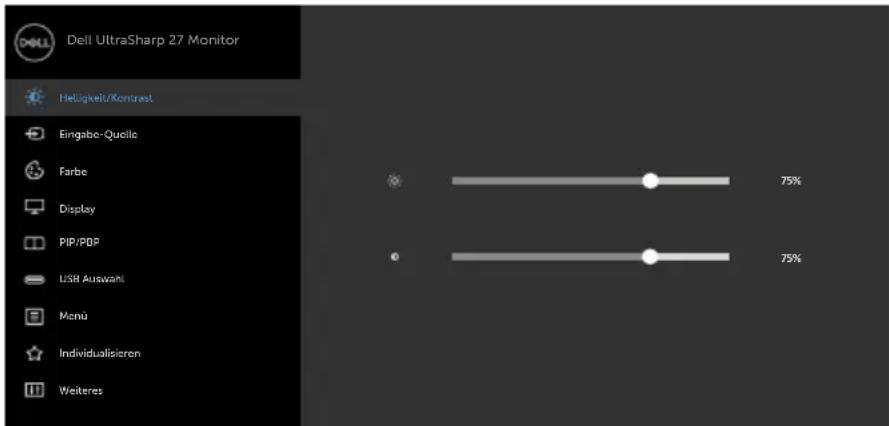

Helligkeit / Kontrast

Über dieses Menü aktivieren Sie die Helligkeit/Kontrast-Einstellung.

Dell UltraSharp 27 Monitor Heligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PDP USB Auswahl Memü Individualisieren Weiteres

Helligkeit Die Helligkeit passt die Luminanz der Hintergrundbeleuchtung an (Minimum 0, Maximum 100).

Drücken Sie zum Erhöhen der Helligkeit die > -Taste.

Drücken Sie zum Verringern der Helligkeit die -Taste.

HINWEIS: Die manuelle Einstellung der Helligkeit ist deaktiviert, wenn der dynamische Kontrast eingeschaltet ist.

Kontrast Passen Sie zuerst die Helligkeit an; stellen Sie den Kontrast dann nur ein, wenn weitere Anpassungen erforderlich sind.

Mit erhöhen Sie den Kontrast, mit kerringern Sie den Kontrast (von 0 bis 100).

Der Kontrast passt das Verhältnis zwischen Dunkelheit und Helligkeit am Monitor an.

Symbol	Menü und Untermenüs	Beschreibung

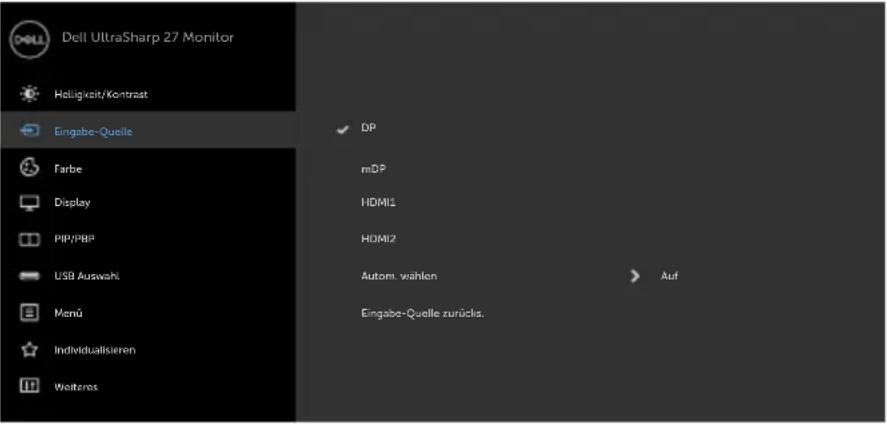

	Eingangsquelle	Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videoeingängen aus, die mit Ihren Monitor verbunden sein können.
	DP	Wählen Sie den DP-Eingang, wenn Sie den analogen Anschluss DP (DisplayPort) verwenden.
		Drücken Sie zur Auswahl der DP-Eingangsquelle
	mDP Wählen Sie den mDP-Eingang, wenn Sie den analogen Anschluss mDP (mini DisplayPort) verwenden.
			Drücken Sie zur Auswahl der mDP-Eingangsquelle
	HDMI1 Wählen Sie den HDMI1 -Eingang, wenn Sie den analogen Anschluss HDMI verwenden.
			Drücken Sie zur Auswahl der HDMI1 -Eingangsquelle
	HDMI2 Wählen Sie den HDMI2 -Eingang, wenn Sie den analogen Anschluss HDMI verwenden.
			Drücken Sie zur Auswahl der HDMI2 -Eingangsquelle
	Auto-Auswahl	Wählen Sie mit > die Option Auto-Wahl, damit der Monitor verfügbare Eingangsquellen scannt.
	Eingangsquelle-stellungen zurück-setzen	Setzt die Eingangsquellestellungen auf die werkseitigen Standards zurück.

Symbol

Menü und Untermenüs

Beschreibung

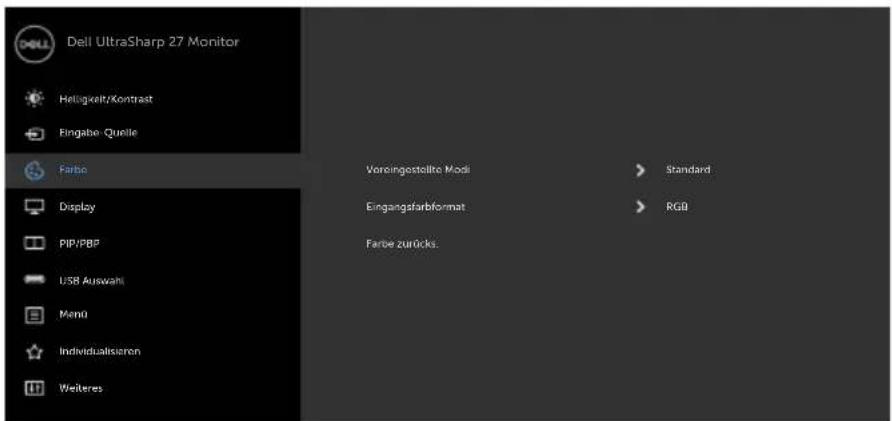

Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an.

Dell UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe Quelle Fairbo Display PIP/PBP USB Auswahl Menu Individualsisoren Weiteres Vorcingestellte Modi > Standard Eingangsfarbformat > RGB Farbe zurücks.

Symbol	Menü und Untermenüs	Beschreibung

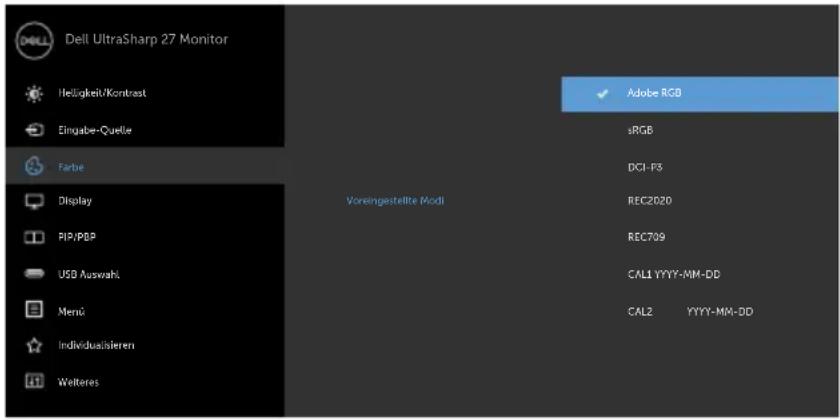

	Voreingestellter Modus	Wenn Sie Voreingestellte Modi wählen, können Sie sich aus der Liste zwischen Standard, ComfortView, Film, Spiel, Farbtemperatur, Farbraum oder Nutzerdefinierte Farbe entscheiden.
		[0000] (BTCT) (TAZX) (8240)Standard: Standardfarbeinstellungen. Dies ist der voreingestellte Standardmodus.ComfortView: Verringert die Intensität des vom Bildschirm ausgegebenen blauen Lichts für eine komfortablere Betrachtung.Hinweis: Zur Reduzierung der Gefahr von Augenbelastung und Nacken-/Arm-/Rücken-/Schulterschmerzen aufgrund langfristiger Computerarbeit sollten Sie:Den Bildschirm etwa 50 bis 70 cm von Ihren Augen entfernt aufstellen.Regelmäßige und häufige Pausen machen, bspw.alle zwei Stunden 20 Minuten lang.Während der Pausen von Ihrem Bildschirm wegsehen und mindestens 20 Sekunden lang ein 6 Meter entferntes Objekt fokussieren.Während der Pausen Dehnübungen zur Entspannung von Nacken/arm/Rücken/Schultern machen.Film: Ideal bei Filmen.Spiel: Ideal bei den meisten Spielapplikationen.Farbtemperatur: Der Bildschirm erscheint bei Einstellung des Reglers auf 5.000 K mit einem rötlichen/geblichen Farbton wärmer bzw. bei Einstellung auf 10.000 K mit einem bläulichen Farbton kühler.HINWEIS: Wenn Smart HDR auf Ein gesetzt ist,funktionieren die Voreinstellungsmodi Film und Spiel mit lokaler Verdunkelung der Hintergrundbeleuchtung.

- Farbraum: Erlaubt dem Nutzer die Auswahl des Farbraums: Adobe RGB, sRGB, DCIP3, REC2020, REC709, CAL1, CAL2.

Dell UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe-Quette Farbe Display PIP/PDP USB Auswahl Menu Individuaisieren Weiteres Voröngestellte Modl Adobe RGB sRGB DCI-P3 REC2020 REC799 CAL1 YYYY-MM-DD CAL2 YYYY-MM-DD

• Adobe RGB: Dieser Modus ist mit Adobe RGB kompatibel (100-prozentige Abdeckung).
• sRGB: Emuliert 100 % sRGB.
• DCI-P3: Dieser Modus bildet zu 97.7% den DCI-P3-Digitalkino-Farbstandard nach.
• REC2020: Dieser Modus stimmt zu 76.9% mit dem Standard für die Aufzeichnung 2020 überein.
• REC709: Dieser Modus stimmt zu 100% mit dem Standard für die Aufzeichnung 709 überein.
• CAL1/CAL2: Vom Benutzer mit Dell Ultrasharp Color Calibration Software oder anderer von Dell zugelassener Software vom kalibrierte voreingestellte Modi. Dell Ultrasharp Color Calibration Software arbeitet mit X-rite colorimeter i1Display Pro. i1Display Pro kann auf der Dell: Electronics, Software & Accessories-Internetseite erworben werden.

HINWEIS: Die Genauigkeit von sRGB, Adobe RGB, REC2020, REC709, DCI-P3, CAL1 und CAL2 ist für das RGB-Eingangsfarbformat optimiert.

HINWEIS: Zurücksetzen entfernt alle in CAL1 und CAL2 kalibrierten Daten.

HINWEIS: TT.MM.JJJJ steht für das letzte Kalibrierungsdatum. Ist hier eine Leerstelle, bedeutet dies, dass keine Kalibrierung gespeichert wurde.

Symbol

Menü und Untermenüs

Beschreibung

- Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Drücken Sie zum Anpassen der Rot-, Grün- und Blauwerte die Tasten

und 🚪 und erstellen Ihren eigenen voreingestellten Farbmodus.

Wählen Sie mit den Tasten ♥ und

erstärkung,

Verschiebung, Farbton, Sättigung.

Dell UltraSharp 27 Monitor Benutzerfarbe ✓ Verstärkung Verschiebung Farbton Sättigung

- Verstärkung: Zum Anpassen der RGB

Eingangssignalverstärkung wählen (Standardwert ist 100).

– Verschiebung: Zum Anpassen des RGB-

Schwarzpegel-Versatzwertes (Standardwert ist 50) zur Steuerung der Grundfarben Ihres Monitors wählen.

- Farbton: Zum Anpassen der einzelnen RGBCMY-

Farbtonwerte wählen (Standardwert ist 50).

- Sättigung: Zum Anpassen der einzelnen RGBCMY-

Sättigungswerte wählen (Standardwert ist 50).

Symbol	Menü und Untermenüs	Beschreibung

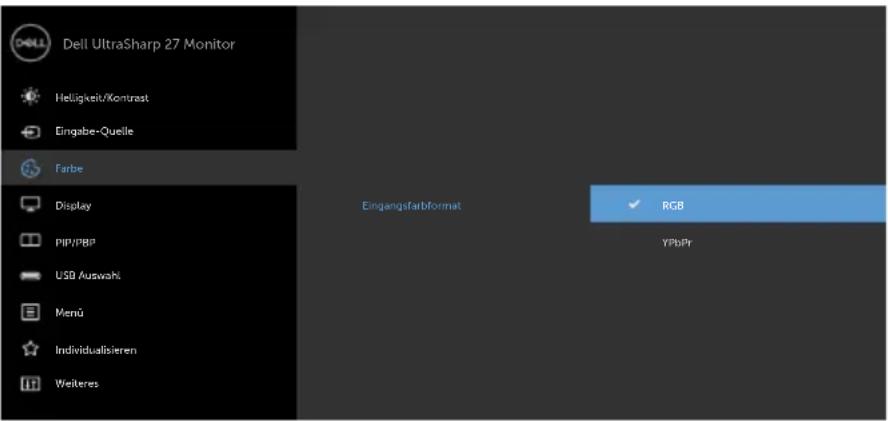

	Eingangs-farbformat	Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf:RGB: Wählen Sie diese Option, falls Ihr Monitor per HDMI-oder DP-mDP-Kabel mit einem Computer (oder DVD-Player) verbunden ist.YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur YPbPr-Ausgabe unterstützt.
	Farbton	Passen Sie den Farbton mit und zwischen „0“ und „100“ an.HINWEIS: Die Farbton-Einstellung ist nur in den Modi Film und Spiel verfügbar.
	Sättigung	Passen Sie die Sättigung mit und zwischen „0“ und „100“ an.HINWEIS: Die Sättigung-Einstellung ist nur in den Modi Film und Spiel verfügbar.
	Farbeinstellungenzurücksetzen	Setzt die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.

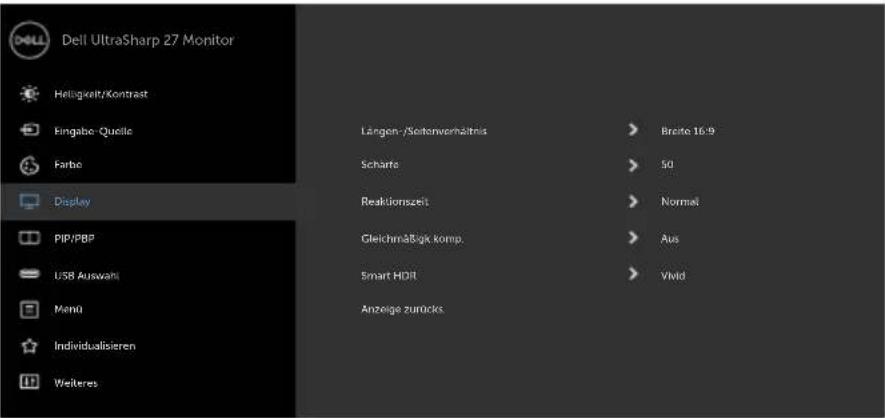

	Anzeige	Passen Sie das Bild über die Anzeigeeinstellungen an.
	Seitenve-rhältnis	Passen Sie das Seitenverhältnis auf Breitbild 16:9, Automatische Größenanpassung, 4:3 oder 1:1 an.
	Schärfe Lässt das Bild schärfer oder weicher aussehen.Passen Sie die Schärfe mit ⚠ oder ⚡ zwischen „0“ und „100“ an.
	Ansprechzeit Hiermit können Sie die Reaktionszeit auf Normal oder Schnell setzen.
	Gleichmäßigkomp.	Wählen Sie Helligkeits- und Farbgleichmäßigkeitskompensationseinstellungen. Gleichmäßigkomp. passt verschiedene Bildschirmbereiche im Hinblick auf die Mitte zur Erzielung gleichmäßiger Helligkeit und Farbe auf dem gesamten Bildschirm an.

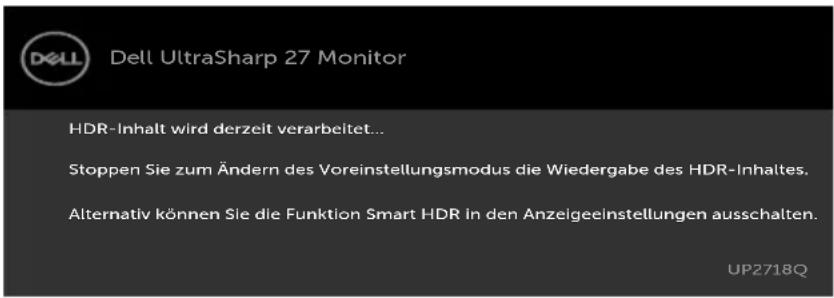

	Smart HDR Ermöglicht Ihnen die Einstellung von HDR auf Aus, Normal oder Lebendig.Hinweis:Lebendig bildet auf REC 2020 ab. Normal bildet auf DCI-P3 ab.
	Anzeigeein-stellungenzurücks-etzen	Setzt die Anzeigeeinstellungen auf die werkseitigen Standards zurück.

Symbol

Menü und Untermenüs

Beschreibung

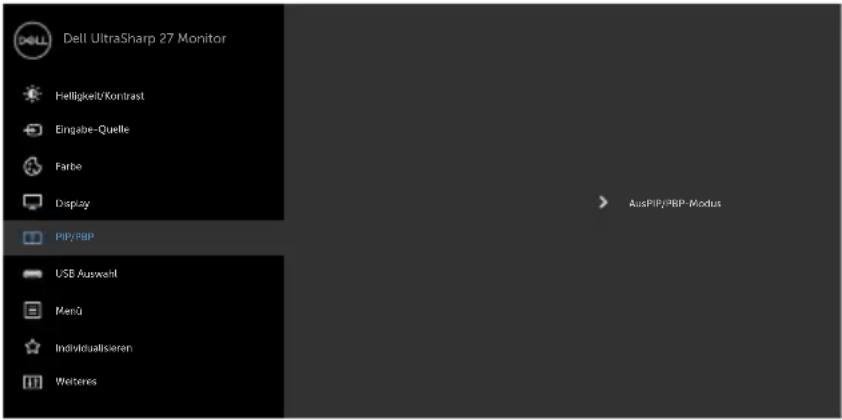

PIP/PBP Diese Funktion blendet ein Fenster ein, dass das Bild von einer anderen Eingangsquelle anzeigt. Dadurch können Sie zwei Bilder von verschiedenen Quellen gleichzeitig betrachten.

Dell UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Auswahl Menü Individualiseren Weiteres AusPIP/PBP-Modus

Hauptfenster	Unterfenster
	DP m	DP HDMI	I1 HDMI2
DP X √ √	√
mDP √ X √ √
HDMI1 √ √	X √
HDMI2 √ √	√ X

PIP/PBP-Modus

Passt den BuB- (Bild und Bild) Modus auf BiB klein, BiB groß oder BuB an. Sie können diese Funktion durch Auswahl von Aus deaktivieren.

BiB (Unterfenster) Wählt für das BiB-Unterfenster aus den unterschiedlichen Videoignalen aus, die mit Ihrem Monitor verbunden sind.

BiB-Position

Legt die Position des BiB-Unterfensters fest. Durchsuchen Sie mit ↗ oder ↙ und wählen Sie mit ↕e Optionen Oben rechts,Oben links,Unten rechts oder Unten links.

Symbol	Menü und Untermenüs	Beschreibung
	USB-Wahlschalter	Wählt im BiB-Modus aus den USB-Upstream-Quellen aus.
	Audio Hiermit können Sie die Audioquelle im Hauptfenster oder im Unterfenster einstellen.
	Kontrast (sekundär)	Ändert die Kontrasteinstellungen des sekundären Videos.
	USB-Wahl Wählen Sie die USB-Upstream-Signale in der Liste aus: DP, mDP und HDMI, sodass der USB-Downstream-Anschluss des Monitors (z. B. Tastatur und Maus) bei der Verbindung eines Computers mit einen der beiden Upstream-Anschlüsse von den aktuellen Eingangssignalen verwendet werden kann. Die Anzeige und die Verbindung mit den USB-Upstream-Anschlüssen kann durch Wahl der Funktion der Eingangsquelle geändert werden.Wird nur ein Upstream-Anschluss verwendet, ist der verbundene Upstream-Anschluss aktiv.
	USB 1	Zeigen Sie mit das Eingangssignal für USB 1 an.
	USB 2	Zeigen Sie mit das Eingangssignal für USB 2 an.

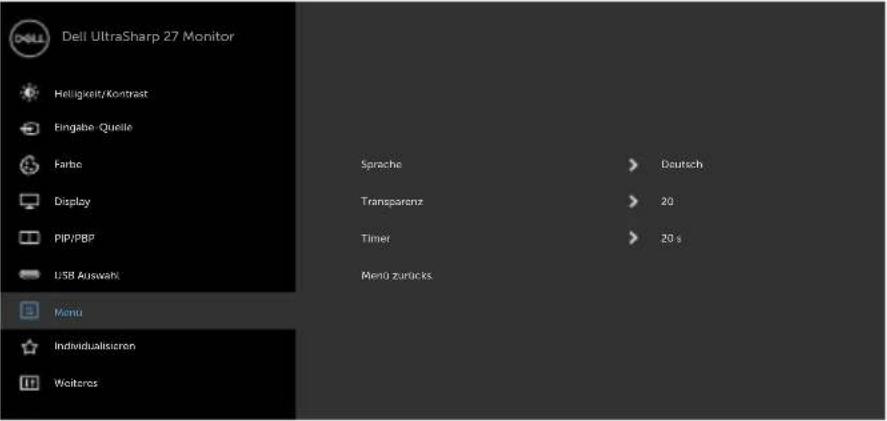

	Menü	Wählen Sie diese Option, um die OSD-Einstellungen anzupassen, z. B. OSD-Sprache, Dauer der Menüeinblendung auf dem Bildschirm usw.
	Sprache Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein.Englisch, Spanisch, Französisch, Deutsch, Portugiesisch (Brasilianisch), Russisch, Vereinfachtes Chinesisch oder Japanisch.
	Transparenz	Wählen Sie diese Option, um die Menütransparenz mit und einzustellen (min. 0 / max. 100).
	Timer OSD-Zeitüberschreitung: Stellt ein, wie lange das Bildschirmmenü nach Betätigung einer Taste aktiv bleiben soll.Passen Sie den Schieberegler mit und in 1-Sekunden-Schritten auf 5 bis 60 Sekunden an.
	Menüeins -tellungen zurücksetzen	Setzt die Menüeinstellungen auf die werkseitigen Standards zurück.

Symbol

Menü und Untermenüs

Beschreibung

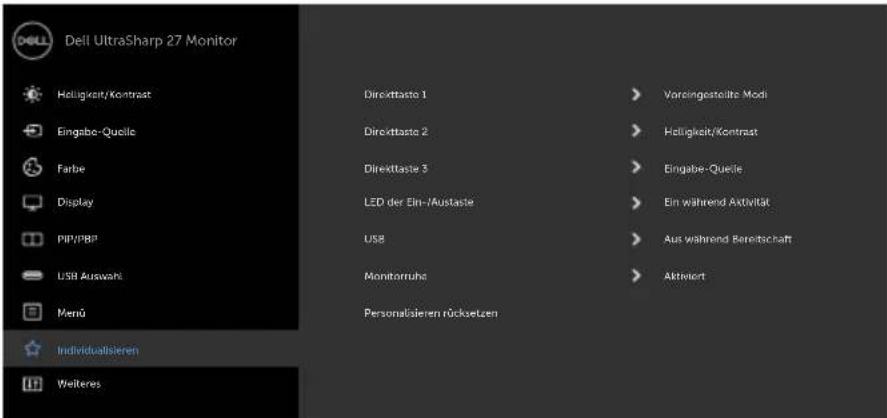

Anpassen Wählen Sie als Schnelltaste zwischen Voreinstellungsmodi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis, BuB-Modus und Smart HDR.

Dell UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Auswahl Menu Individualsieren Weiteres Direkttasto 1 Direkttasto 2 Direkttasto 3 LED der Ein-/Austaste USB Monitorruhs Personalisieren rückelzen Vorcingestellte Modi Helligkeit/Kontrast Eingabe-Quelle Ein während Aktivität Aus während Bereitschaft Aktiviert

Ein-/Austaste- Ermöglicht Ihnen die Einstellung der Betriebsanzeige zum LED Energiesparen.

USB Ermöglicht Ihnen die De-/Aktivierung der USB-Funktion im Bereitschaftsmodus des Monitors.

HINWEIS: USB ein/aus im Bereitschaftsmodus ist nur verfügbar, wenn das USB-Upstream-Kabel nicht angeschlossen ist. Diese Option ist ausgegraut, wenn das USB-Upstream-Kabel angeschlossen ist.

Energies-parmodus Sparmodus nach Zeitüberschreitung: Der Monitor wechselt nach der Zeitüberschreitung in den Energiesparmodus. Nie: Der Monitor wechselt nie in den Energiesparmodus.

Anpassung zurücksetzen Setzt alle Schnelltasten auf die werksseitigen Standards zurück.

Sonstiges

Dell UltraSharp 27 Monitor Helligkeit/Kontext Eingabe-Quelle Farbe Display PIP/PDP USB Auswahl Menu Individualisieren Volters Info Anzeigen Auto-Drochung DDC/CI Firmware SDK-Zugang bestatigen Sonstige zurücks Zurücksetzen Auf AusLCD-Konditionierung M2T101 Aktiviert

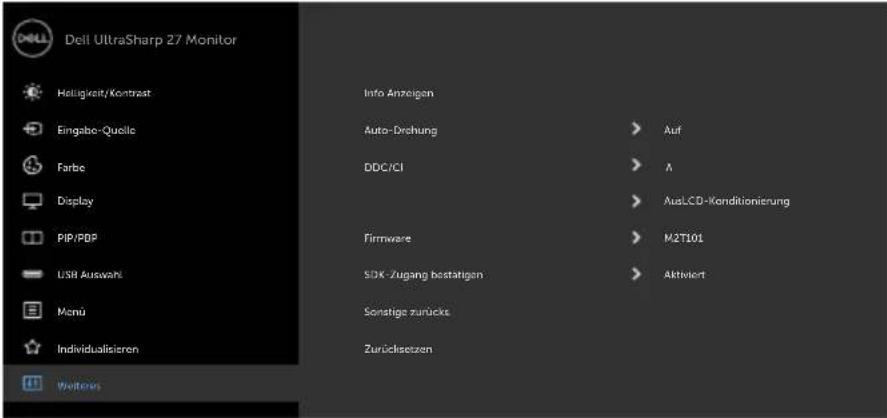

Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option.

Symbol	Menü und Untermenüs	Beschreibung
	Infoanzeigen	Zeigt die aktuellen Monitoreinstellungen.
	Automatische Drehung	Die Bildschirmanzeige wird je nach Ausrichtung des Displays im oder gegen den Uhrzeigersinn gedreht.

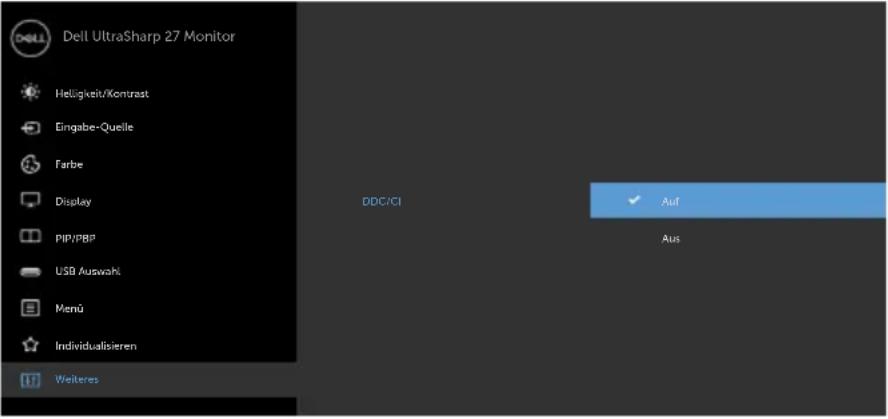

	DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über die Software an Ihrem Computer.Wählen Sie zum Abschalten dieser Funktion Aus.Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung.

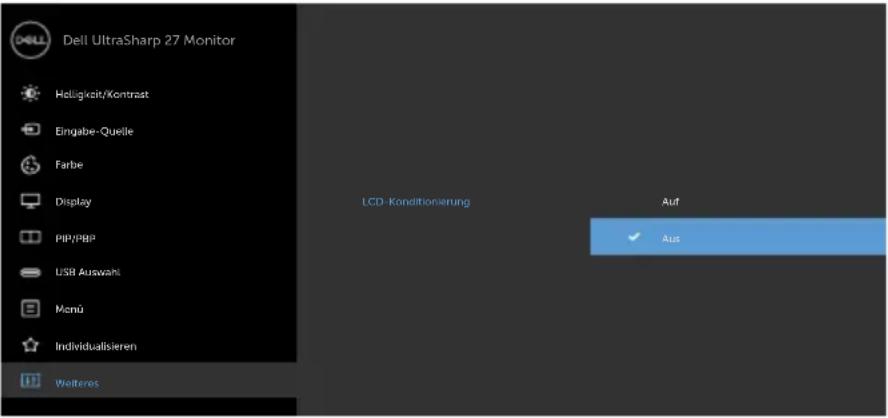

	LCD-Behandlung	Hilft bei der Reduzierung schwacher Geisterbilder.Je nach Grad der Geisterbilder kann das Programm einige Zeit erfordern. Wählen Sie zum Starten des Vorgangs Ein.
	Firmware	Firmware-Version
	Bestätigung SDK-Zugang	Ermöglicht Ihnen die Bestätigung des Monitorzugangs durch die Anwendung.
	Sonstige Einstellungen zurücksetzen	Stellt sonstige Einstellungen, wie DDC/CI, auf die werksseitigen Standards zurück.
	Werkseins -tellungen	Setzt alle Bildschirmmenüeinstellungen auf die werksseitigen Standards zurück.

HINWEIS: In diesem Monitor ist eine Funktion zur automatischen Kalibrierung der Helligkeit integriert, um den LED-Alterungsprozess auszugleichen.

OSD-Warnmeldungen

Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung:

Das aktuelle Eingangstiming wird von der Monitoranzeige nicht

unterstützt. Ändern Sie Ihr Eingangstiming auf 3840x2160, 60Hz oder ein anderes

Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

UP2718Q

Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 3840 x 2160.

Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird.

Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-

Anwendungen wird deaktiviert.

Möchten Sie die DDC/CI-Funktion deaktivieren?

Ja Nein

UP2718Q

Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung:

Aktivieren Sie den Computer und wecken den Monitor zum Zugriff auf das OSD Falls Sie eine andere Taste als die Ein-/Austaste drücken, erscheint je nach ausgewähltem Eingang eine der folgenden Meldungen:

Dell UltraSharp 27 Monitor Kein DP Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. UP2718Q

Wenn Sie versuchen, den Voreinstellungsmodus zu ändern, während Smart HDR eingeschaltet ist, wird folgende Meldung angezeigt:

Dell UltraSharp 27 Monitor HDR-Inhalt wird derzeit verarbeitet... Stoppen Sie zum Ändern des Voreinstellungsmodus die Wiedergabe des HDR-Inhaltes. Alternativ können Sie die Funktion Smart HDR in den Anzeigeeinstellungen ausschalten. UP2718Q

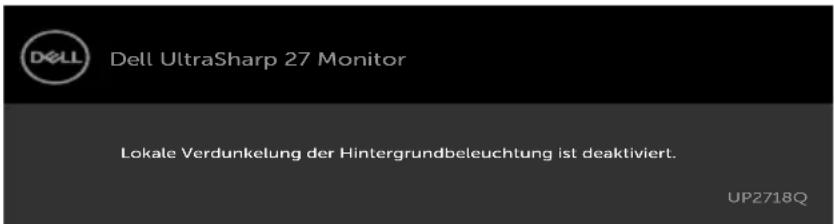

Falls eine Hintergrundbeleuchtungszone 30 Minuten kontinuierlich > 90 % Arbeitszyklus arbeitet, wird die lokale Verdunkelung/Verstärkung der Hintergrundbeleuchtung 30 Minuten lang abgeschaltet. Wenn die lokale Verdunkelung deaktiviert wird, erscheint 3 Sekunden lang folgende Meldung am Bildschirm:

Dell UltraSharp 27 Monitor Lokale Verdunkelung der Hintergrundbeleuchtung ist deaktiviert. UP2718Q

Falls DP, mDP oder HDMI1, HDMI2-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint ein schwebendes Dialogfenster wie nachstehend gezeigt.

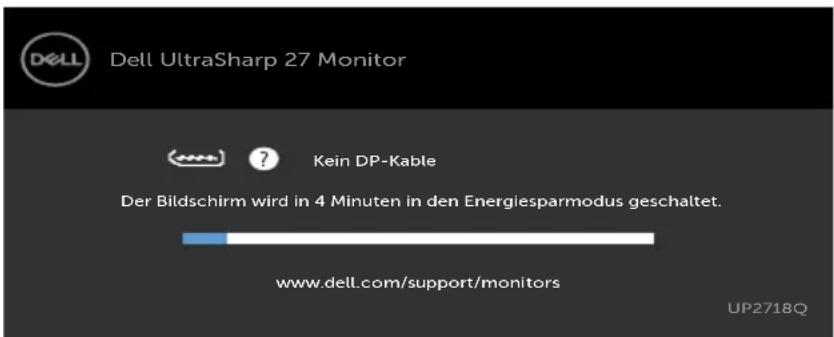

Dell UltraSharp 27 Monitor Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors UP2718Q

oder

Dell UltraSharp 27 Monitor Keln mDP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors UP2718Q

oder

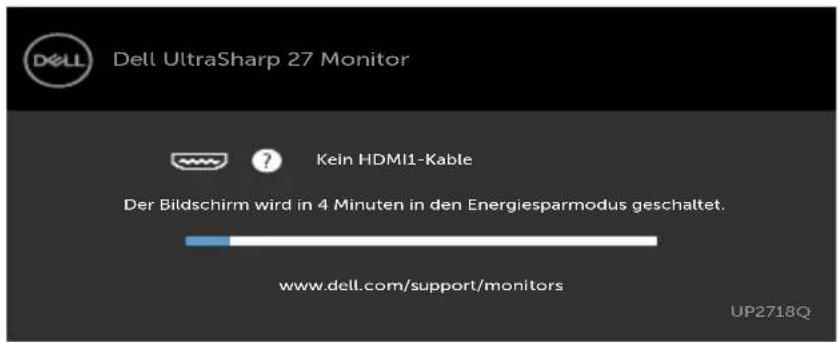

Dell UltraSharp 27 Monitor Kein HDMI1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors UP2718Q

oder

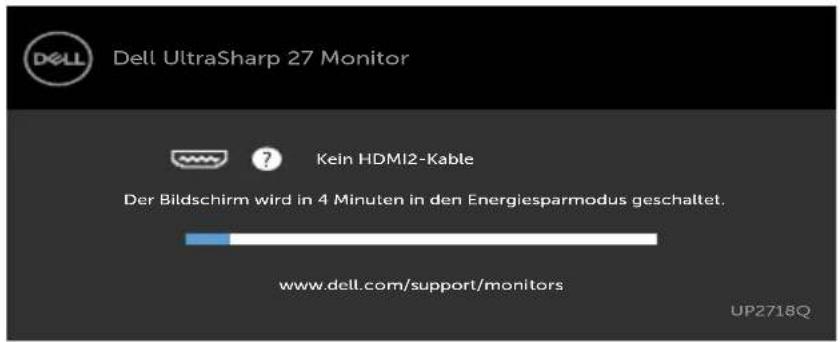

Dell UltraSharp 27 Monitor ? Kein HDMI2-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors UP2718Q

Siehe Problemlösung für weitere Informationen.

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

Selbsttest

Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch:

1 Schalten Sie Computer und Monitor aus.
2 Ziehen Sie das Monitorkabel von der Rückseite des Computers ab. Damit der Selbsttest richtig abläuft, entfernen Sie das digitale (weißer Anschluss) und das analoge (blauer Anschluss) von der Rückseite des Computers, sofern angeschlossen
3 Schalten Sie den Monitor ein.

Das schwebende Dialogfenster sollte auf dem Bildschirm (vor schwarzem Hintergrund) erscheinen, wenn der Monitor kein Videosignal erkennen kann und richtig funktioniert. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend blau. Je nach ausgewähltem Eingang durchläuft eines der nachstehend gezeigten Dialogfenster kontinuierlich den Bildschirm.

Dell UltraSharp 27 Monitor Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors UP2718Q

oder

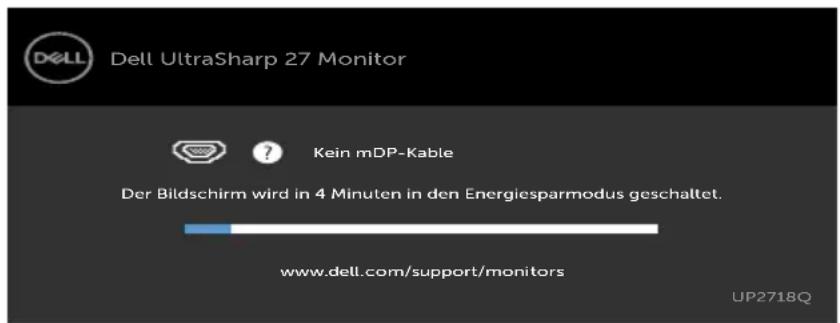

Dell UltraSharp 27 Monitor Kein mDP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors UP2718Q

oder

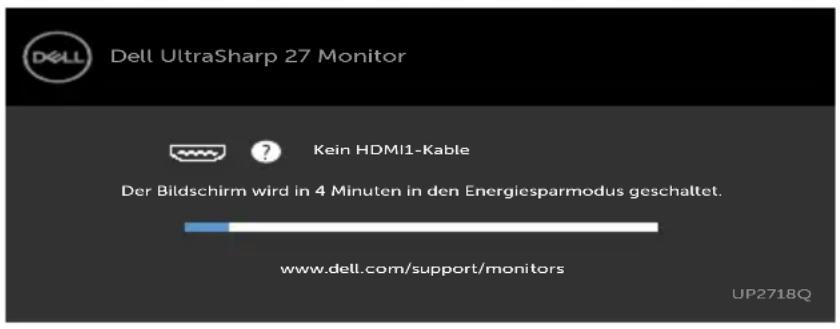

Dell UltraSharp 27 Monitor ? Kein HDMI1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors UP2718Q

oder

Dell UltraSharp 27 Monitor ? Kein HDMI2-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors UP2718Q

4 Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.
5 Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.

Falls Ihr Monitorbildschirm nach dem vorherigen Verfahren schwarz bleibt, prüfen Sie Ihren Videocontroller und den Computer, denn Ihr Monitor funktioniert ordnungsgemäß.

Integrierte Diagnose

Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt.

HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet.

So führen Sie die integrierte Diagnose durch:

1 Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2 Ziehen Sie das/die Videokabel von der Rückseite des Computers oder Monitors ab. Der Monitor ruft den Selbsttestmodus auf.
3 Halten Sie Taste 1 für 5 Sekunden gedrückt. Ein grauer Bildschirm erscheint.
4 Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen.
5 Drücken Sie erneut Taste 1 an der Frontblende. Der Bildschirm wird rot.
6 Untersuchen Sie den Bildschirm auf Abweichungen.
7 Wiederholen Sie die Schritte 5 und 6 und prüfen den Bildschirm bei grüner, blauer, schwarzer, weißer Anzeige.

Der Test ist abgeschlossen, sobald der weiße Bildschirm erscheint. Um den Vorgang zu beenden, drücken Sie erneut Taste 1.

Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung erkennen können, funktioniert der Monitor normal. Prüfen Sie die Grafikkarte und den Computer.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge:

Allgemeine Symptome	Was Sie bemerken	Korrekturvorschläge
Kein Video/Betriebs-LED aus	Kein Bild •	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Vergewissern Sie sich, dass die Steckdose richtig funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.Achten Sie darauf, die Ein-/Austaste vollständig hinunterzudrücken.Stellen Sie sicher, dass über das Menü Eingangsquelle die richtigeEingangsquelleausgewählt ist.
Kein Video/Betriebs-LED ein	Kein Bild oder keine Helligkeit	Erhöhen Sie die Helligkeit und den Kontrast über das OSD-Menü.Führen Sie die Selbsttestfunktion des Monitors aus.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Führen Sie die integrierte Diagnose aus.Stellen Sie sicher, dass über die Taste Eingangsquellenauswahl die richtigeEingangsquelleausgewählt ist.
Fehlende Pixel	Punkte auf dem LCD-Bildschirm	Schalten Sie das Gerät aus und wieder ein.Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:http://www.dell.com/support/monitors.
Dauerhaft leuchtende Pixel	Helle Punkte auf dem LCD-Bildschirm	Schalten Sie das Gerät aus und wieder ein.Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:http://www.dell.com/support/monitors.
Helligkeitsprobleme	Bild zu dunkel oder zu hell	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Passen Sie Helligkeits- und Kontrastregler im OSD-Menü an.
Sicherheitsprobleme	Sichtbare Anzeichen von Rauch oder Funken	Nehmen Sie keine Schritte zur Problemlösung vor.Wenden Sie sich umgehend an Dell.
Periodisch auftretende Probleme	Monitor-störungen trete746.A0A02.0001 n nur manchmal auf	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
Fehlende Farbe	Farbloses Bild	Führen Sie die Selbsttestfunktion des Monitors aus.Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.
Falsche Farbe	Bildfarbe nicht gut	Ändern Sie je nach Anwendung die Einstellungen der voreingestellten Modi im OSD-Menü Farbe.Stellen Sie die R/G/B-Werte unter Anpassen ein.Farbe im OSD-Menü Farbe.Ändern Sie das Eingangsfarbformat unter Erweiterte Einstellungen im OSD auf PC-RGB oder YPbPr ab.Führen Sie die integrierte Diagnose aus.
Ein auf dem Monitor längere Zeit verbliebenes, statisches Bild hat sich eingebrannt	Einschwacher Schatten von einer statischen Bildanzeige erscheint auf dem Bildschirm	Verwenden Sie die Energieverwaltung, damit sich der Monitor bei Nichtbenutzung ausschaltet (weitere Informationen finden Sie unter Energiesparmodi).Oder verwenden Sie einen sich dynamisch ändernden Bildschirmschoner.

Produktspezifisch

Spezifische Symptome	Was Sie bemerken	Korrekturvorschläge
Bild ist zu klein Bild ist zentriert, füllt jedoch nicht den gesamten Anzeigebereich aus		Prüfen Sie die Seitenverhältnis-Einstellung im OSD Anzeigeeinstellungen.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Kein Eingangssignal bei Tastenbetätigung	Kein Bild, Licht leuchtet weiß.	Überprüfen Sie die Signalquelle. Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur.Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.Setzen Sie den Computer oder das Videoabspielprogramm zurück.
Das Bild füllt nicht den gesamten Bildschirm aus.	Das Bild kann nicht die gesamte Bildschirmhöhe oder -breite ausfüllen	Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.Führen Sie die integrierte Diagnose aus.
Kein Bild bei Verwendung der DP-Verbindung mit dem PC	Leeranzeige • Prüfen Sie, nach welchem DP-Standard (DP1.1a oder DP1.4) Ihre Grafikkarte zertifiziert ist. Laden Sie den neuesten Grafikkartentreiber herunter und installieren ihn.Einige DP1.1a-Grafikkarten können DP1.4-Monitore nicht unterstützen. Blenden Sie das OSD-Menü ein und halten Sie im Wahlabschnitt für die Eingangsquelle die DP-Wahltaste 8 Sekunden lang gedrückt, um die Monitoreinstellung von DP 1.4 auf DP 1.1a abzuändern.

USB-Probleme

Spezifische Symptome	Was Sie bemerken	Korrekturvorschläge
USB-Schnittstelle funktioniert nicht	USB-Peripheriegeräte funktionieren nicht	Vergewissern Sie sich, dass der Monitor EINGESCHALTET ist.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Schalten Sie den Monitor aus und wieder ein.Starten Sie den Computer neu.Manche USB-Geräte wie externe Festplatten benötigen eine kräftigere Stromversorgung; schließen Sie das entsprechende Gerät direkt an den Computer an.
Super-Speed-USB 3.0-Schnittstelle ist langsam.	Super-Speed-USB 3.0-Peripherie arbeitet langsam oder gar nicht	Vergewissern Sie sich, dass Ihr Computer USB 3.0-kompatibel ist.Einige Computer haben USB 3.0-, USB 2.0- und USB 1.1-Ports. Vergewissern Sie sich, dass der richtige USB-Port verwendet wird.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Starten Sie den Computer neu.
Kabellose USB-Peripherie funktioniert nicht, wenn ein USB 3.0-Gerät angeschlossen ist	Kabellose USB-Peripherie reagiert langsam oder nur bei geringerer Entfernung zwischen dem Gerät und seinem Empfänger	Erhöhen Sie den Abstand zwischen USB 3.0-Peripherie und kabellosem USB-Empfänger.Positionieren Sie Ihren kabellosen USB-Empfänger so nah wie möglich an der kabellosen USB-Peripherie.Positionieren Sie den kabellosen USB-Empfänger über ein USB-Verlängerungskabel so weit wie möglich vom USB 3.0-Port entfernt.

Sicherheitshinweise

Bei Monitoren mit Hochglanzblende ist bei der Aufstellung darauf zu achten, dass der Monitor keine störenden Reflexionen durch Umgebungslicht und helle Flächenverursacht.

WARNUNG: Der Einsatz von Bedienelementen, Einstellungen und Verfahren, die nicht in dieser Dokumentation angegeben sind, kann Stromschlag, elektrische und/oder mechanische Gefahren auslösen.

Weitere Sicherheitshinweise finden Sie unter den Informationen zur Sicherheit, Umwelt und zu den behördlichen Vorschriften (SERI).

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien

FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Dell kontaktieren

HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.

Dell bietet online und über das Telefon verschiedene Support- und Kundendienstoptionen an. Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrer Region möglicherweise nicht verfügbar.

So erhalten Sie Online-Kundendienstinhalte zu einem Monitor:

Besuchen Sie www.dell.com/support/monitors.

So kontaktieren Sie Dell-Mitarbeiter aus den Bereichen Verkauf, technischer Support und Kundendienst:

1 Besuchen Sie www.dell.com/support.
2 Verifizieren Sie Ihr Land oder Ihre Region im Dropdownmenü Land/Region wählen unten links auf der Seite.
3 Klicken Sie auf Kontakt neben dem Dropdownmenü Land.
4 Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht.
5 Wählen Sie die Art der Kontaktaufnahme mit Dell, die praktisch für Sie ist.

Einstellen des Monitors

Einstellung der Anzeigeauflösung auf 3840 x 2160 (Maximum)

Stellen Sie zur Erzielung bester Leistung die Anzeigelösung auf3840 x 2160 Pixel ein, indem Sie die nachstehenden Schritte befolgen:

Unter Windows Vista, Windows 7, Windows 8 oder Windows 8.1:

1 Nur unter Windows 8 oder 8.1 können Sie die Nebeneinander-Ansicht für das klassische Desktop wählen.
2 Wählen Sie das Bildschirmauflösung.
3 Klicken Sie auf die Dropdownliste der Bildschirmauflösung und wählen Sie 3840 x 2160.
4 Klicken Sie auf OK.

Unter Windows 10:

1 Rechtsklicken Sie auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2 Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3 Klicken Sie auf die Auswahlliste der Bildschirmauflösung, wählen Sie 3840 x 2160.
4 Klicken Sie auf Übernehmen.

Ist die empfohlene Auflösung nicht als Option aufgelistet, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Bitte wählen Sie nachstehend das Szenario, das am besten das von Ihnen verwendete Computersystem beschreibt, und durchlaufen Sie die vorgegebenen Schritte.

Dell-Computer

1 Rufen Sie http://www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
2 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 3840 x 2160 einzustellen.

HINWEIS: Falls Sie die Auflösung nicht auf 3840 x 2160 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt.

Kein Dell-Computer

Unter Windows Vista, Windows 7, Windows 8 oder Windows 8.1:

1 Nur unter Windows 8 oder 8.1 können Sie die Nebeneinander-Ansicht für das klassische Desktop wählen.
2 Rechtsklicken Sie auf den Desktop und wählen Eigenschaften.
3 Wählen Sie das Einstellungen-Register.
4 Wählen Sie Erweitert.
5 Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, AMD, Intel etc.).
6 Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel http://www.AMD.com oder http://www.NVIDIA.com).
7 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 3840 x 2160 einzustellen.

Unter Windows 10:

1 Rechtsklicken Sie auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2 Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3 Klicken Sie auf Eigenschaften der Grafikkarte.
4 Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, AMD, Intel etc.).
5 Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel http://www.AMD.com oder http://www.NVIDIA.com).
6 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 3840 x 2160 einzustellen.

HINWEIS: Falls Sie die empfohlene Auflösung nicht einstellen können, wenden Sie sich bitte an den Hersteller Ihres Computers oder ziehen Sie den Kauf einer Grafikkarte in Betracht, die die Videoauflösung unterstützt.

Leitfaden für die Wartung

Ihren Monitor reinigen

⚠️ WARNUNG: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Monitor reinigen.

△ ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise.

Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen:

• Befeuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit Wasser. Falls möglich, verwenden Sie ein spezielles Bildschirmreinigungstuch oder eine Reinigungslösung, die für antistatische Beschichtungen geeignet ist. Verwenden Sie kein Benzol, keinen Verdünner, keine Ammoniak-haltigen oder scheuernden Reinigungsmittel oder Druckluft.
• Reinigen Sie den Monitor mit einem leicht angefeuchteten, warmen Tuch. Verwenden Sie keine Reinigungsmittel, da einige von ihnen einen milchigen Film auf dem Monitor hinterlassen.
• Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch weg.
• Gehen Sie sorgsam mit Ihrem Monitor um, da Kratzer und weiße Schrammen bei einem dunkelfarbigen Monitor stärker auffallen als bei einem hellen.
• Verwenden Sie zur Beibehaltung einer optimalen Bildqualität einen dynamisch wechselnden Bildschirmschoner an Ihrem Monitor und schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird.
