BEDIENUNGSANLEITUNG GSIA520 ELIN

1 VOR DER BENUTZUNG DES GERÄTS

1.1 HINWEISE ZUR SICHERHEIT

Vorschriftsmäßige Benutzung

• Der Geschirrspüler darf nur zur Reinigung von Haushaltsgeschirr verwendet werden. Sollte das Gerät für andere Zwecke oder unzweckmäßig gehandhabt werden, so kann die Herstellerfirma keinerlei Verantwortung für eventuelle Schäden übernehmen.
• Aus Sicherheitsgründen ist es nicht erlaubt, am Geschirrspüler Umbauten oder Änderungen vorzunehmen.
• Bevor das Gerät an das elektrische Stromnetz angeschlossen wird, prüfen, ob die auf dem Datenschild angegebenen Spannungs- und Stromdaten mit den Werten, die am Aufstellort gegeben sind, übereinstimmen.
  • Die Installation hat durch qualifiziertes Personal zu erfolgen.

Handhabungen vor dem ersten Starten

- Prüfen Sie, ob der Geschirrspüler beim Transport Schäden erlitten hat. Keinesfalls ein beschädigtes Gerät anschließen. Wenden Sie sich bei Schäden an Ihren Vertragshändler.

Zur Sicherheit Ihrer Kinder

• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen.
  • Die Reinigungsmittel können unwiderrufliche Schäden an Augen, am Mund und im Hals verursachen.
  Reinigungsmittel deshalb außerhalb der Reichweite von Kindern aufbewahren.

- Das Wasser im Geschirrspüler ist kein Trinkwasser. Sollten sich im Gerät noch Reste des Reinigungsmittels befinden, besteht für Kinder weiterhin eine Gefahrensituation. Kinder müssen vom geöffneten Geschirrspüler ferngehalten werden.

Zum täglichen Gebrauch

• Setzen Sie den Geschirrspüler niemals in Funktion, wenn das Stromkabel, der Wasserzulaufschlauch oder der Wasserabflussschlauch beschädigt sind, oder wenn die Schalterblende, die Arbeitsplatte oder die Leiste in einem schlechten Zustand sind.
• Bei Störungen zuerst den Wasserhahn abdrehen, dann das Gerät ausschalten und den Stecker aus der Steckdose ziehen. Bei Festinstallation, den jeweiligen Schalter ausstellen oder die Sicherung (oder die Sicherungen) herausdrehen
• Den Stromstecker stets am Kopf und niemals am Kabel aus der Dose herausziehen.
  • Die Reparaturen des Geschirrspülers dürfen nur durch geschultes Personal durchgeführt werden. Unsachgemäße Reparaturen können den Benutzer in große Gefahr bringen. Wenn Sie sich deshalb für eventuelle Reparaturen an unseren Kundendienst oder an Ihren eigenen Vertragshändler.
• Das Austauschen des Speisekabel muß nur vom spezialisiertem Personal ausgeführt werden.
• Im Falle, dass die Schläuche in einem schlechten Zustand sind, müssen sie, um das Gerät anzuschließen, mit Originalschläuchen ersetzt werden.
• Geben Sie keine Lösungsmittel in den Geschirrspüler. Sie können Explosionen auslösen.
• Setzen oder lehnen Sie sich nicht auf die geöffnete Tür: das Gerät könnte umkippen.
• Bevor Sie Spezialsalz, Reinigungsmittel oder Klarspüler einfüllen, müssen Sie sich vergewissern, dass ihr Gebrauch vom Hersteller dieser Mittel für die Verwendung in Haushaltsgeschirrspülern empfohlen wird.
• Drehen Sie stets den Wasserhahn zu, wenn der Geschirrspüler für längere Zeit, wie z.B. im Urlaub nicht benutzt wird.

2 AUSPACKEN - VERPACKUNGSBESEITIGUNG

2.1 AUSPACKEN

Entfernen Sie die äußere Verpackung aus Plastik, die Eckverstärkung sowie die Teile aus Styropor. Tür öffnen und die Styroporblöcke der Körbe herausnehmen.

Das Sammeln und das Recycling vom Verpackungsmaterial trägt zum Sparen von Rohmaterial und zur Verringerung des Müllvolumens bei.

Geben Sie die Verpackung bei den Sammelstellen für Recyclingmaterial ab.

Wenn das Gerät eines Tages endgültig entsorgt werden muss, machen Sie es vor seiner Entsorgung gebrauchsunfähig.

WARNUNG! Einige Verpackungsmaterialien (z.B. Plastiktüten, Styropor) können für Kinder eine Gefahrenquelle darstellen. Halten Sie deshalb diese Materialien von Kindern fern.

2.2 ENTSORGUNG DES ZU VERSCHROTTENEN GERÄTS

Am Ende der Lebensdauer des Geräts muss es unter Einhaltung der gültigen Rechtsvorschriften von spezialisierten Firmen verschrottet werden.

Auf diese Weise kann durch die Entsorgung eines alten Geräts, eine Wiederverwertung der für das Recycling bestimmten synthetischen Materialien durchgeführt werden und somit die Umwelt geschont werden.

ALLGEMEINE HINWEISE

3.1 SPARSAMES UND ÖKOLOGISCHES SPÜLEN

• Setzen Sie den Geschirrspüler nur in Betrieb, wenn er vollbeladen ist. Nur so kann sparsam und umweltbewusst gespült werden.
• Wählen Sie stets ein Spülprogramm, das dem Typ des Geschirrs und seinem Grad der Verschmutzung entspricht.
• Überdosierung von Reinigungsmittel, Spezialsalz und Klarspüler unbedingt vermeiden. Befolgen Sie die empfohlenen Dosierungsmengen in den Gebrauchsanweisungen und Angaben der Herstellerfirma dieser Produkte.
• Prüfen Sie, ob die Wasserenthärteranlage korrekt eingestellt ist.

3.2 UNGEEIGNETES GESCHIRR

Für die Reinigung im Geschirrspüler nicht geeignet sind:

• Holzschneidebretter oder kleine Holztabletts
• Plastikgegenstände, die nicht hitzebeständig sind
• Bleikristall
• Gegenstände aus Zinn oder Kupfer
• Geschirr oder Besteck mit zusammengeklebten Teilen
• Relativ altes Besteck, dessen Klebstoff hitzeempfindlich ist
• Gegenstände aus Stahl, die leicht rosten
• Besteck mit Griffen aus Holz, Horn, Porzellan oder Perlmutt.

Beim Kauf von Geschirr, Gläsern und Besteck darauf achten, dass sie geschirrspülmaschinenfest sind.

4 BESCHREIBUNG DES GERÄTS

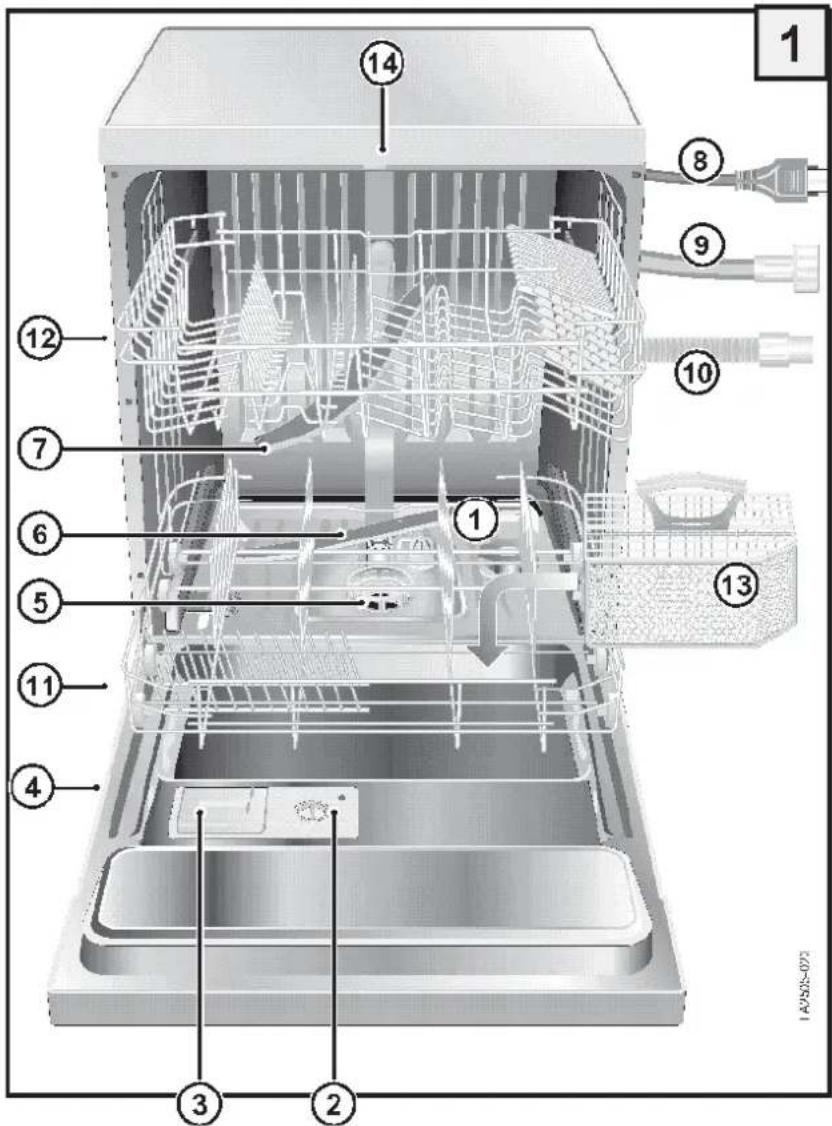

4.1 ALLGEMEINE ÜBERSICHT

1) Salzfach (FALLS VOR HANDEN)
2) Fach für den Klarspüler
3) Fach für das Reinigungsmittel
4) Datenschild
5) Filter
6) Unterer Sprüharm
7) Oberer Sprüharm
8) Stromkabel
9) Wasserzulaufschlauch
10) Abwasserschlauch
11) Unterkorb
12) Oberkorb
13) Besteckorb
14) Verschlusshaken der Tür

4.2 TECHNISCHE DATEN

Fassungsvermögen

(internationales Maßgedeck) : 12

Druck in der Hydraulikanlage

Mindestdruck: 0,05 MPa

Höchstdruck: 1 MPa

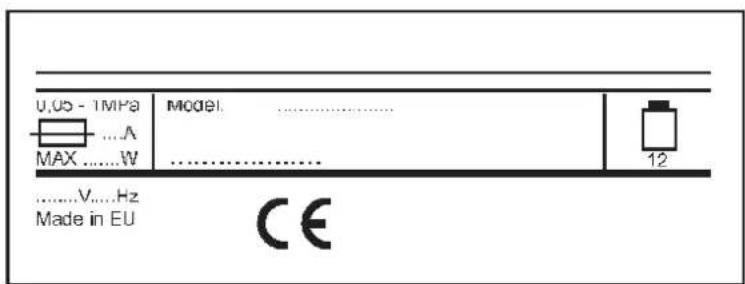

ACHTUNG: die elektrischen

Eigenschaften werden auf dem

Datenschild angegeben.

U,05 - 1MPa MAX ....W Model: ...... .......... 12 .....V.....Hz Made in EU CE

5 INSTALLATION

5.1 AUSRICHTEN

Nachdem das Gerät am Installationsort aufgestellt wurde, falls erforderlich solange die Schraubfüße P drehen, bis die erforderliche Höhe des Geräts erreicht ist und ausrichten. Eine gute Ausrichtung sichert die korrekte Funktionsweise des Geschirrspülers. Max. Fehler=2 Grad

Nach dem Ausrichten des Geräts muss auch der Türverschlusshaken reguliert werden, damit sich die Tür perfekt schließen lässt.

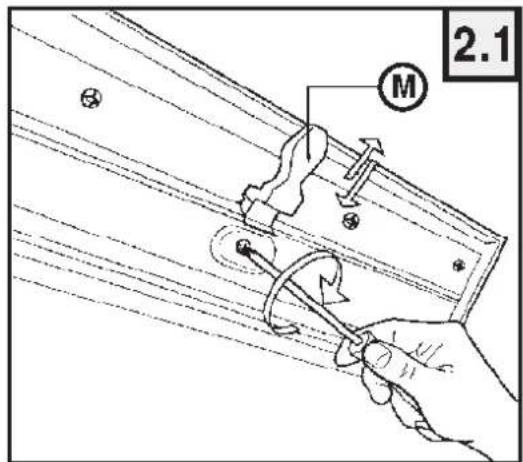

Sollte beim Schließen der Türe die Schließnase am Gehäuse (Abb. 2.1 "M") nicht in die Türaufnahme passen, so kann diese Schließnase durch die darunterliegende Schraube entsprechend neu eingestellt werden.

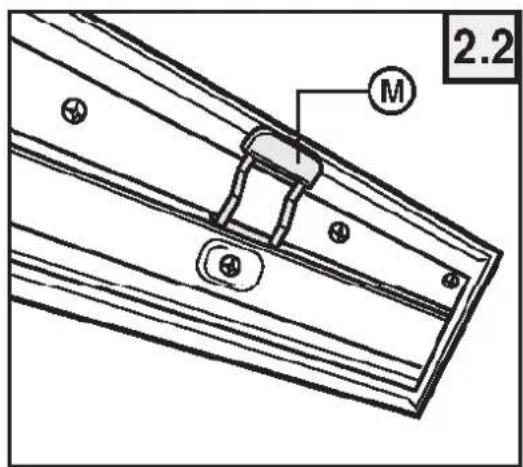

N.B. In den Versionen der (Abb. 2.2) ist die Türverriegelungsnase "M" nicht regulierbar.

2.1 M

2.2

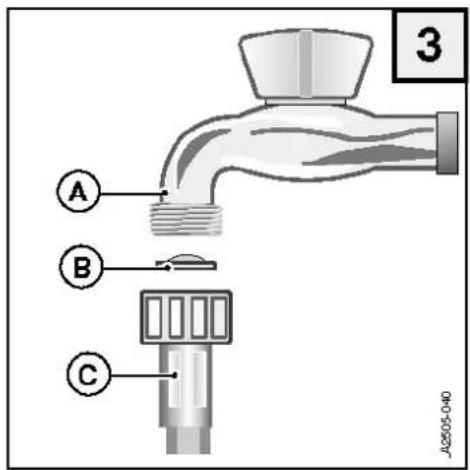

5.2 WASSERANSCHLUSS

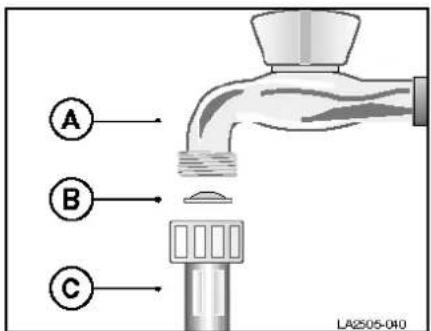

Der beiliegende Wasserzulaufschlauch C ermöglicht den Anschluss an den Wasserhahn mit 3/4 Zoll.

Während der Montage müssen folgende Anweisungen befolgt werden:

• Den Schlauch C an den Kaltwasserhahn A anschließen und den beiliegenden Filter B dazwischensetzen.
• Wenn der Anschluss an alte Rohrleitungen erfolgt, die seit

langer Zeit benutzt werden, ist es ratsam, vor dem An- schließen

des Wasserzulaufschlauchs das Wasser laufen zu lassen, um

Dreck- und Rostsablagerungen zu entfernen.

- Überprüfen Sie, ob der Druck im Wassernetz innerhalb der Werte liegt, die in den technischen Angaben genannt werden.

Der Geschirrspüler kann an die Kaltwasserleitung, aber nicht an die Warmwasserleitung angeschlossen werden.

A B C 3 JX2505-040

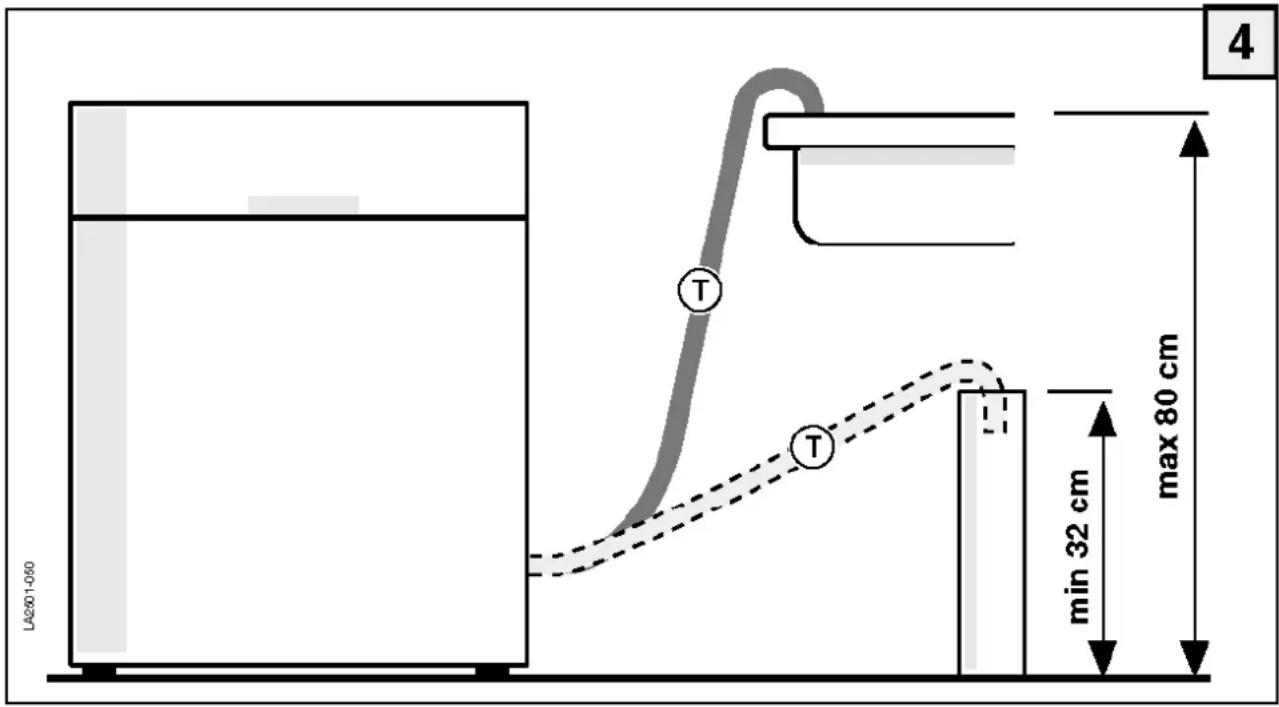

5.3 ANSCHLUSS DES WASSERABLAUFS

Der beiliegende Abwasserschlauch T wird mit dem starkgekrümmten Ende am Rand eines Spülbockene angebracht oder an eine Abflussleitung angeschlossen.

Der Einsatz eines Siphon (Geruchsverschluss) wird empfohlen.

Während der Montage müssen folgende Sicherheitsmassnahmen berücksichtigt werden:

• Der Abwasserschlauch darf nicht geknickt werden, damit keine Drosselstellen entstehen;
• Das äußere Ende des Schlauches muss im Verhältnis zur Abstellplatte des Geschirrspülers (Abb. 4) in einer Höhe zwischen 32 cm und 80 cm angebracht werden.
• Das Schlauchende darf keinesfalls in Wasser getaucht werden;
• Eine eventuelle Verlängerung des Abwasserschlauchs darf eine Länge von 1 Meter nicht überschreiten und muss den gleichen Innendurchmesser besitzen. Des weiteren muss die maximale Höhe, in der das freie Ende angebracht werden kann, von 80 cm auf 50 cm herabgesetzt werden;
• Bei einer Abflussleitung darf der Innendurchmesser nicht weniger als 4 cm betragen.

LA2601-050 T T min 32 cm max 80 cm 4

5.4 ELEKTRISCHER ANSCHLUSS

Der elektrische Anschluss des Geräts darf nur über eine ordnungsgemäß installierte Schutzkontaktdose erfolgen. Der Anschluss muss den gültigen gesetzlichen Richtlinien sowie den zusätzlichen Richtlinien des zuständigen Elektrizitätswerks entsprechen.

Der angegebene Spannungswert muss mit der Netzspannung am Aufstellort übereinstimmen.

Die Anschlusswerte der Steckdose können Sie dem Datenschild entnehmen.

6.1 HANDHABUNG VOR DER INBETRIEBNAHME

Vor der Inbetriebnahme des Geräts prüfen, ob der Stecker des Stromkabels an die Steckdose angeschlossen ist, ob der Wasserzufuhrschlauch an den Wasserhahn angeschlossen ist, ob der Wasserhahn geöffnet ist und ob der Abflussschlauch vorschriftsmäßig angeschlossen wurde.

Öffnen der Tür

Den Griff nach vorn ziehen: die Tür ist leicht zu öffnen. Wird diese Handhabung durchgeführt, während der Geschirrspüler in Funktion ist, schaltet eine Sicherheitsvorrichtung den Geschirrspüler ab.

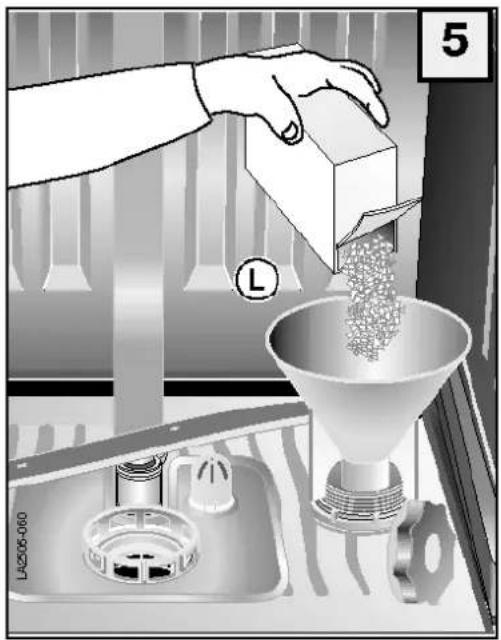

Einfüllen von Spezialsalz (nur für das Modell mit Salzbehälter)

• Tür öffnen und Unterkorb herausziehen.
• Deckel des Salzbehälters gegen den Uhrzeigersinn drehen, um ihn abzunehmen.

Nur für den ersten Durchlauf: circa 1/2 Liter Wasser in den Salzbehälter geben.

- Das Spezialsalz durch den Trichter L in den dafür vorgesehenen Behälter (circa 1,0 - 1,5 kg) einfüllen.

• Eventuelle Salzreste an der Behälteröffnung entfernen.

- Den Deckel wiederaufdrehen, dazu im Uhrzeigersinn drehen.

- Wenn das Geschirr nicht sofort nach dem Einfüllen des Salzes gespült wird, das Programm EINWEICHEN einschalten, damit das Wasser und das Granulat, die aus dem Behälter entwichen sind weggespült werden.

Es ist notwendig, vor dem Spülgang den Salzbehälter zu kontrollieren und ggf. nachzufüllen. Zur Erinnerung leuchtet beim Modell A die Salz-Kontrolleuchte alle 7 Spülgänge auf.

Verwenden Sie nur spezielles Geschirrspülersalz. Andere Salzarten (z.B. Kochsalz) enthalten Substanzen, die sich nicht in Wasser auflösen und den Wasserenthärter verstopfen und somit unbrauchbar machen können.

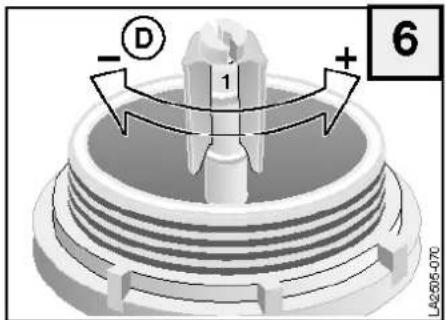

Einstellung der Wasserenthärteranlage (FALLS VOR HANDEN)

Empfehlenswert ist das Spülen mit weichem Wasser (kalkarmem Wasser).

damit der Entstehung von Ablagerungen auf dem Geschirr und im Geschirrspüler vorgebeugt wird. Zu diesem Zweck verfügt der Geschirrspüler über einen Wasserenthärter (Abb. 6), der dank der Salzlösung in regelmäßigen Abständen automatisch regeneriert wird. Der Salzverbrauch für die Regeneration ist somit von der örtlichen Wasserhärte abhängig. Zur Ermittlung des Härtegrades des Wassers wenden Sie sich an Ihr Kommunalamt oder benutzten Sie eines der im Handel erhältlichen Tests.

Für eine optimale Regeneration des Wasserenthärters muss die Vorrichtung D in Bezug auf die örtliche Wasserhärte (siehe Tabelle) eingestellt werden und der Salzbehälter stets voll Spezialsalz sein.

- D 1 + 6 L42-55-07C

Position des Reglers	Französischer Härtegrad °fH	Deutscher Härtegrad °dH
1	<15	<8,4
2	>15 <25	>8,4 <14
3	>25 <40	>14 <22,4
4	>60 <90	>33,6 <50,4
	>=höher/<=niedriger

Einfüllen von Klarspüler

Der Klarspüler, der während der letzten Phase des Spülvorgangs automatisch hinzugefügt wird, garantiert ein schnelles Trocknen des Geschirrs und verhindert die Bildung von Flecken und Kalkablagerungen auf dem Geschirr.

Salzmangelanzeige zum Nachfüllen von Regeneriersalz (FALLS VOR HANDEN)

Die grüne Markierung unter der Kappe zeigt an, dass noch ausreichend Spezialsalz im Behälter vorhanden ist. Wenn die grüne Markierung nicht mehr sichtbar ist, dann muss Spezialsalz nachgefüllt werden.

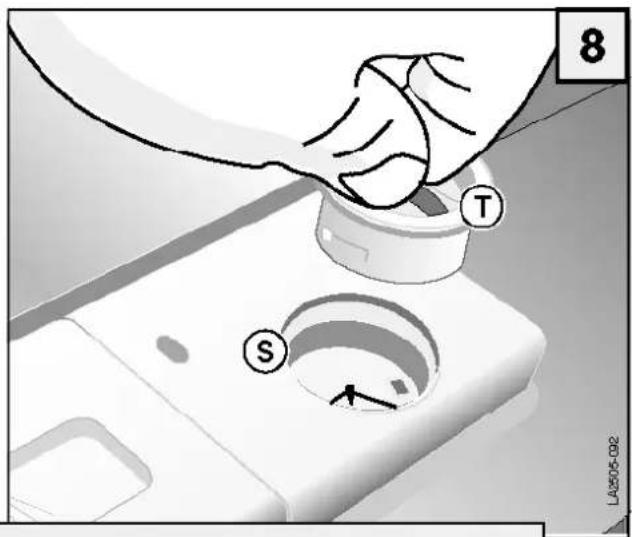

8 T S LA3505-092

Nur speziellen Klarspüler für Geschirrspüler verwenden. Andere Produkte führen nicht zum gewünschten Effekt.

Der Klarspülorbehälter S befindet sich auf der Innenseite der Tür.

• Den Deckel T des Behälters mit einer Vierteldrehung gegen den Uhrzeigersinn drehen, um ihn abzunehmen.
• Den Klarspüler bis zur gestrichelten Linie einfüllen.
  Die Höchstmenge liegt bei circa 140 ml.
• Den Deckel wiederaufsetzen.
• Gegebenfalls ausgetretenen Klarspüler mit einem Tuch entfernen, da sich sonst während des Spülvorgangs zu viel Schaum bildet.

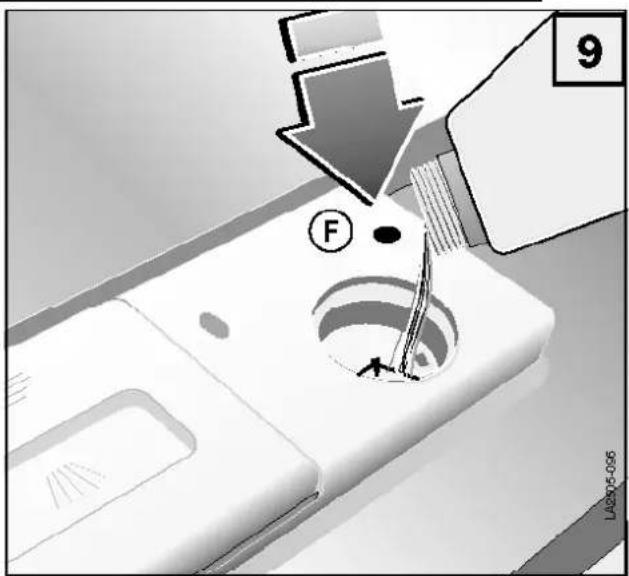

Klarspülermangelanzeige

Der Klarspüler muss eingefüllt werden, wenn die Anzeige auf dem Behälter F, eine helle Farbe aufweist (●).

Wenn der Behälter voll ist, weist die Anzeige eine dunkle Farbe auf.

Einstellung der Dosierung des Klarspülers

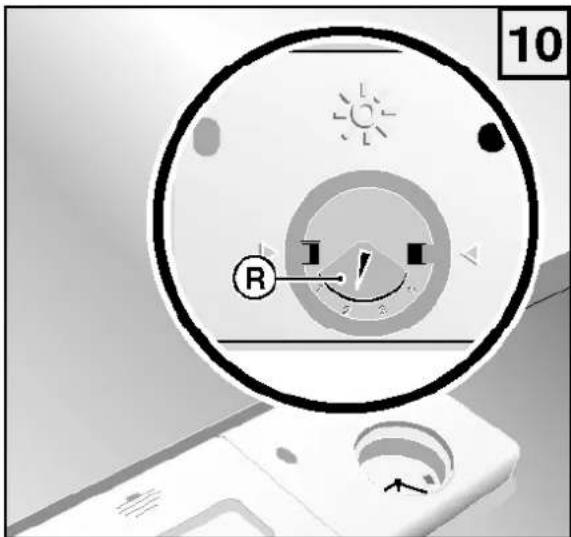

Die Einstellung R der Dosierung befindet sich in der Öffnung des Klarspülernachfüllbehälters.

Er kann mit einem Schraubenzieher eingestellt werden und ist von 1 bis 4 regulierbar. Diese Zahlen entsprechen der Klarspülerzugabe von 1 bis 4 ml. Im Werk wurde die Zahl 2(2 ml) eingestellt.

Der vollständig gefüllte Klarspülerbehälter reicht für ca. 50 Spülprogramme aus.

Eine Änderung der Dosiermenge ist erforderlich, wenn das Ergebnis der Dosierung dem gewürschitem Anforderungen nicht entspricht.

- Eventuell ausgetretenen Klarspüler stets mit einem Tuch entfernen.

Es ist erforderlich, dass das Niveau des Klarspülers regelmäßig kontrolliert wird. Zur Erinnerung leuchtet beim Modell A die Klarspüler-Kontrolleuchte alle 31 Spülgänge auf.

Einfüllen des Reinigungsmittels

WICHTIG! Kein Geschirrspülmittel im Geschirrspüler verwenden,

das für das Abwaschen per Hand gedacht ist! Diese Reinigungsmittel

bilden sehr viel Schaum, reinigen das Geschirr im Geschirrspüler jedoch

nicht und konnen sogar zu Funktionsstorungen fuhren. Verwenden Sie daher

nur spezielle Reinigungsmittel für Haushaltsgeschirrspüler.

Reinigungsmittel gut verschlossen und an einem trockenen Ort aufbewahren.

Nur beim Einweichprogramm ist kein Reinigungsmittel erforderlich. Während

dos Programms wird das Reinigungsmittel automatisch aus dem Behälter freigesetzt.

Die empfohlene Menge an Reinigungsmittel ist 25 g.

Die Wirksamkeit der verschiedenen Reinigungsmittel kann unterschiedlich sein. Achten Sie deshalb auf die empfohlenen Mengenangaben der jeweiligen Herstellerfirma.

Der Behälter für das Reinigungsmittel befindet sich auf der Innenseite der Tür.

Wenn der Deckel geschlossen ist:

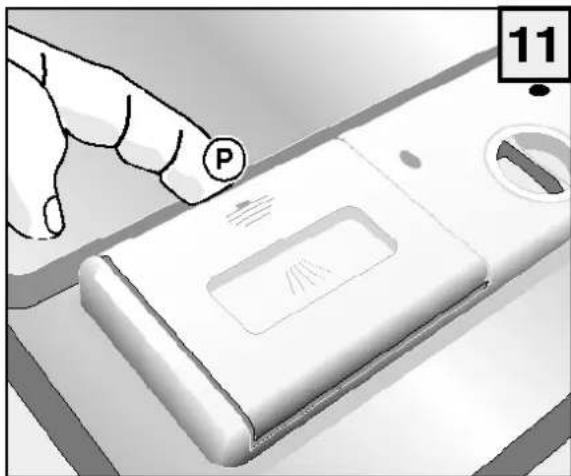

- Den Verschlusshebel P nach vorn drücken. Der Deckel schnappt auf.

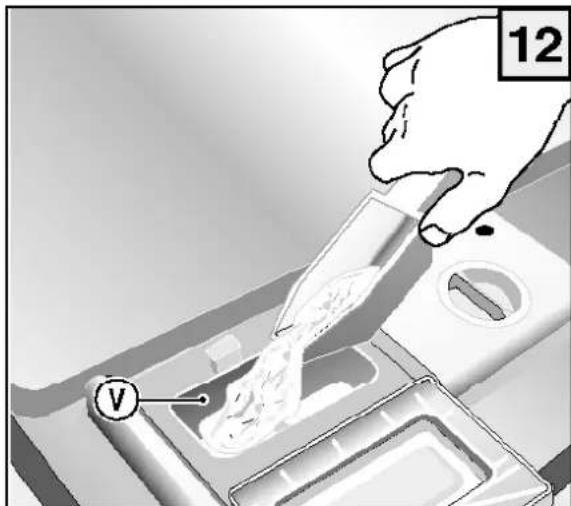

• Das Reinigungsmittel in den Behälter V einfüllen.

- Zum Schließen des Deckels, den Deckel hinunterdrücken, bis der Verschluss einschnappt.

Wenn das Geschirr besonders stark verschmutzt ist, kann zusätzliches

Reinigungsmittel in die Aushöhlung des Deckels eingefüllt werden.

Die Aushöhlung bis zum Rand füllen, das Reinigungsmittel ist somit

schon in der Einweichphase aktiv.

505

10 R

LA2505-094

P 11

LA2505490

12 V

DA2505-100

Einladen und Anordnung des Geschirrs

Die beiden Körbe erlauben das Einladen von verschieden Geschirrarten.

• Größere Speisereste vom Geschirr entfernen, um einmögliches Verstopfen des Filters sowie Geruchsbildung zu vermeiden.
• Besonders stark mit Speiseresten (vom Braten oder Frittieren) verschmutzte Pfanen und Töpfe in Wasser einweichen, bevor sie in den Geschirrspüler eingeladen werden.

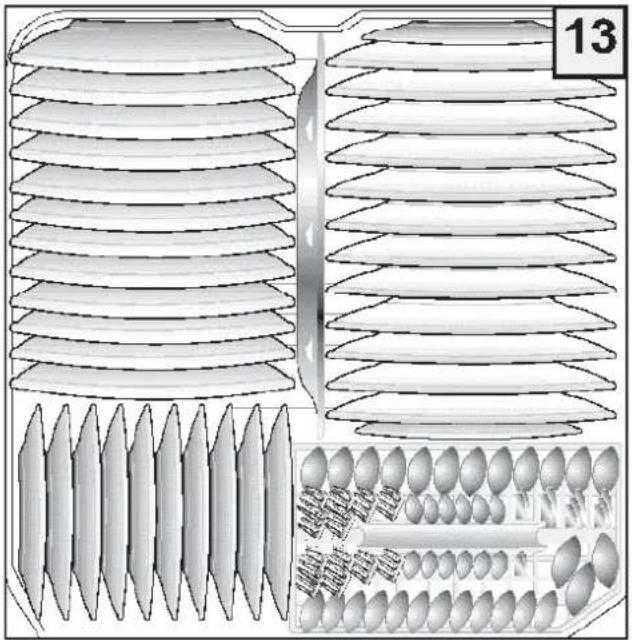

Gebrauch des Unterkorbs

Der Unterkorb ist für das Geschirn vorgesehen, das schwierig zu Spülen ist, sowie für den Besteckkorb.

In den Unterkorb werden flache Teller, tiefe Teller, Pfannen, Terrinen, Deckel und Servierteller eingeladen.

Die flachen und tiefen Teller müssen so angeordnet werden, dass zwischen den einzelnen Tellern ein Zwischenraum bestehen bleibt.

Sie müssen in senkrechter Lage angeordnet werden, damit das Wasser frei zirkulieren kann.

I opte und Plannen müssen stets umgedreht angeordnet werden.

Es gibt viele verschiedene Einräummöglichkeiten. Wichtig ist jedoch, dass das Geschirr, die Töpfe und die Pfannen so eingeladenwerden, dass alle verschmutzten Oberflächen dem Wasserstrahl ausgesetzt werden und dass das Wasser frei zirkulieren kann.

Um ein besseres Spülergebnis zu erhalten, muss das Besteckmit dem Griff nach unten eingeräumt werden. Löffel, Gabeln und Messer müssen in den Besteckkorb einsortiert werden.

ACHTUNG:

Besonders langes Besteck und vor allem, lange Messer, soll nicht mit dem Spitzen nach oben eingefüllt werden, sondern horizontal in dem oberen Korb gelegt oder von Hand gewaschen werden.

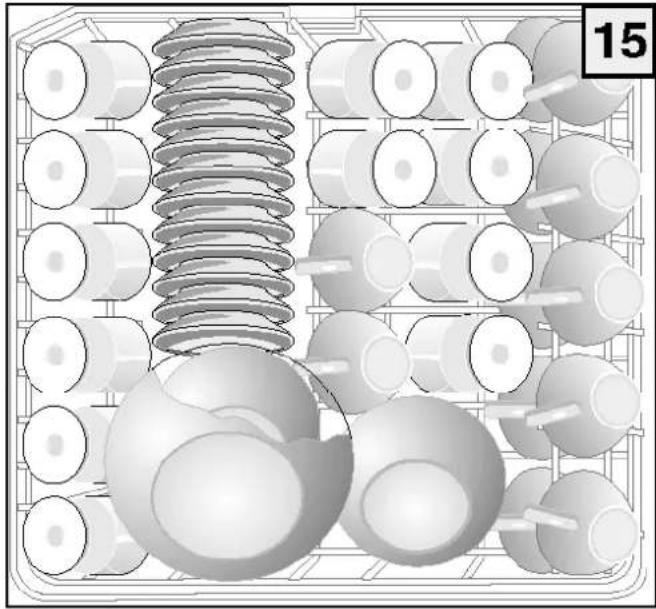

Gebrauch des Oberkorbs

Der vollständig herausziehbare Oberkorb dient zum Einladen von Geschirr geringer und mittlerer Größe, wie Gläser, Untertassen, Kaffee- oder Teetassen, flache Salatschüsseln, flache und nur leicht verschmutzte Töpfe oder Pfannen. Dessertteller müssen stets senkrecht angeordnet werden. Gläser, Tassen, Töpfe und Pfannen auf dem Kopf stehend. Leichtes Geschirr muss so zwischen den Halterungen angeordnet werden, dass es nicht vom Wasserstrahl fortgespült wird. Das beste Spülergebnis wird erzielt, wenn Sie die geeignetste Anordnung des Geschirrs in den Körben herausgefunden haben.

Von diesem Moment an, kann der Spülvorgang seine volle Wirkung entfalten.

Aufgrund der erhöhten Temperatur des Spülwassers sowie der chemischen Reaktion des verwendeten Reinigungsmittels, ist es empfehlenswert Gegenstände aus Kupfer, eloxiertem Aluminium, Besteck mit Griffen aus Holz oder Horn, empfindliches Porzellan, nicht hitzebeständiges Geschirr aus Glas und Plastik nicht im Geschirrspüler zu reinigen.

Bei dekoriertem Porzellan ist es empfehlenswert, mit einem der Teile einen Probespülgang durchzuführen, um zu prüfen, ob die Dekoration verändert oder beschädigt wird.

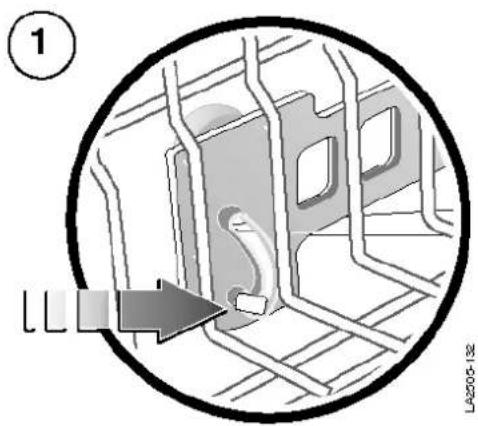

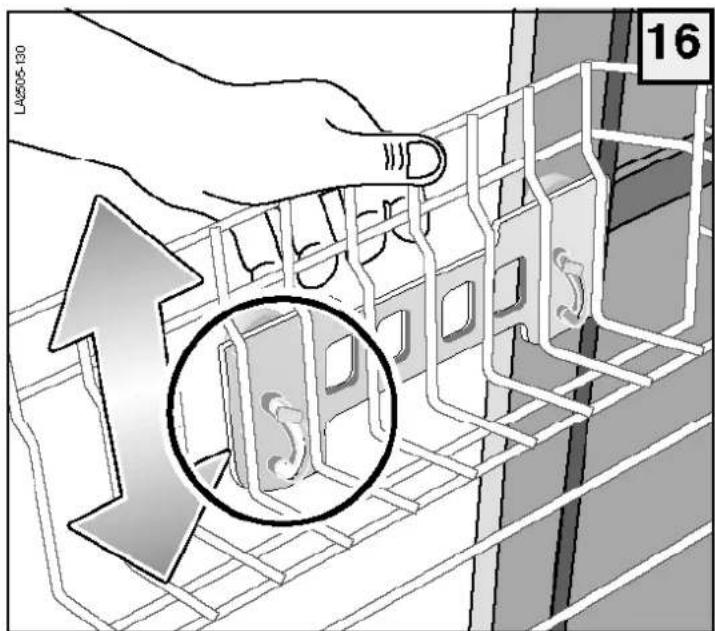

Höheneinstellung des Oberkorbs.

Durch Einwirken auf den seitlichen Griff (nur auf der linken Seite), können die Höhe und die Neigung des Korbs reguliert werden.

1 Einstellung horizontale Position
2 Einstellung Schräglage

L42505-130 16

505

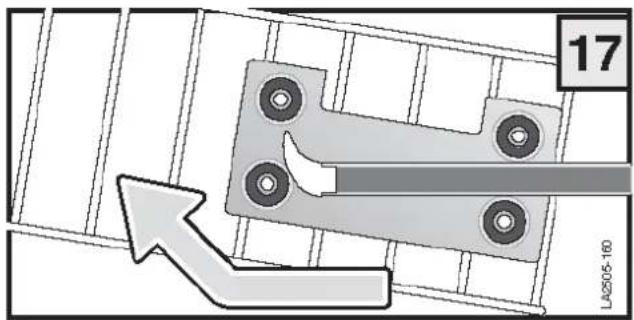

Herausnehmen des Oberkorbs

Der Oberkorb kann wie in der Abbildung dargestellt, aus den Leitschienen herausgezogen werden.

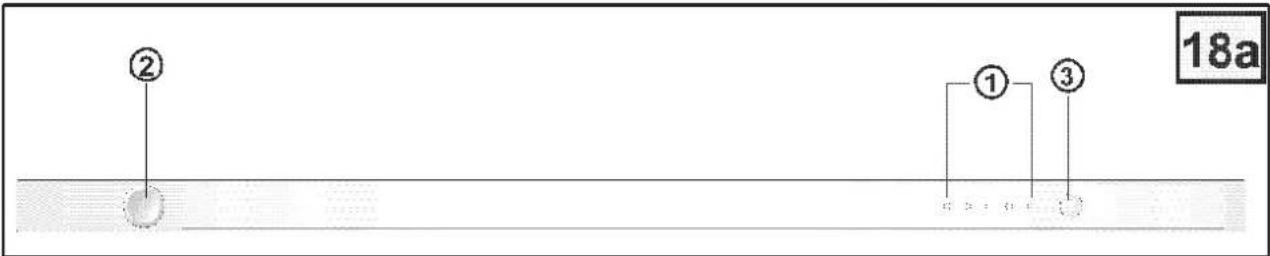

Beschreibung der Bedien- und der Anzeigeelemente für die Modelle Abb. 18

17 LA2505-160

1) Programmanzeige-LED Sie leuchten auf, wenn das Gerät eingeschaltet ist.

① -ON/OFF 2) Tasten Ein/Aus Ein/Aus – Zum Einschalten des Geräts die Taste drücken

3) Programmwahl Taste

Zum Öffnen nach vorn ziehen (eine elektrische Sicherung schaltet das Gerät ab, wenn die Tür geöffnet wird).

4) Start-Stop/Pausen Taste

5) Türgriff

Zum Öffnen nach vorn ziehen (eine elektrische Sicherung schaltet das Gerät ab, wenn die für geöffnet wird).

18

Starten

Nach der Kontrolle der Menge des Regeneriersalzes (nur für das Modell mit Salzbehälter) und des Klarspülers, den Wasserhahn vollständig aufdrehen, das Geschirr in die Körbe einräumen, das Reinigungsmittel und (falls nötig) das Reinigungsmittel für die Vorspülung in den Reinigungsmittelbehälter geben und die Tür schließen.

Gehen Sie wie folgt vor:

- Betätigen Sie den Knopf „EIN/AUS“ ②, „Die LED des zuletzt ausgeführten Programms blinkt“.

Programmwahl

- Bei erstmaligem Drücken der Taste ③ Bestätigen Sie das Programm, welches der blinkenden LED ① entspricht.

Betätigen Sie die Taste daraufhin erneut, leuchtet die dem Programm mit dem gewünschten Spülgang entsprechende LED auf. Ist der Spülgang abgeschlossen, blinkt die LED des ausgewählten Programmes. Wählen Sie das Programm aus, das für die Art des reinigenden Geschirrs am besten geeignet ist.

Start-Taste

Durch Drücken der Taste ④ bei geschlossener Tür, starten Sie den Spülgang und die LED der Taste beginnt zu leuchten.

Fehlerhafte Programmeinstellungen (Programmänderung)

- Um ein bereits gestartetes Programm zu ändern, ist die Start-Taste ④ 6 Sekunden lang zu drücken; daraufhin beginnt die LED des ausgewählten Programms zu blinken. Die RESET-Phase ist abgeschlossen, wenn die LED der Start-Taste erlischt. Das Gerät kann nun neu eingestellt werden.

- Soilten Sie vergessen haben, ein Geschirrstück in den Geschirrspüler einzuräumen, kann der Spülgang unterbrochen werden (vorzugsweise wenn das Programm noch nicht lange läuft), indem Sie die Start-Taste ④ drücken, die daraufhin zu leuchten beginnt. Sie können nun die Tür öffnen und das Geschirr einräumen. Um das Gerät neu zu starten, schließen Sie die Tür und drücken Sie erneut die Start-Taste. Dadurch wird der Spülgang an dem Punkt fortgesetzt, an dem er zuvor unterbrochen wurde.

Um dasselbe Programm ein weiteres Mal ablaufen zu lassen, drücken Sie nacheinander die Programmtaste ③ und die Start-Taste ④.

505

Beschreibung der Bedien- und der Anzeigeelemente (Modell gemäß Abb. 18a)

① - ∼ 1) Programmanzeige-LED

① -ON/OFF 2) EIN/AUS-Taste

Sie leuchtet auf, wenn das Gerät eingeschaltet ist.

3) Programmwahl Taste

18a ② ① ③

Starten

Nach der Kontrolle der Menge des Regeneriersalzes (nur für das Modell mit Salzbehälter) und des Klarspülers, den Wasserhahn vollständig aufdrehen, das Geschirr in die Körbe einräumen, das Reinigungsmittel und (falls nötig) das Reinigungsmittel für die Vorspülgang in den Reinigungsmittelbehälter füllen.

Gehen Sie wie folgt vor:

- Betätigen Sie den Knopf „EIN/AUS“ ② und warten Sie, bis die LED des zuletzt ausgeführten Programms blinkt.

Programmwahltaste

Bei erstmaligem Drücken der Taste ③ Bestätigen Sie das Programm, welches der blinkenden LED ① entspricht. Betätigen Sie die Taste daraufhin erneut, leuchtet die dem Programm mit dem gewünschten Spülgang entsprechende LED auf. Schließen Sie die Vordertür, um den Spülgang zu starten.

Ist der Spülgang abgeschlossen, blinkt die LED des ausgewählten Programmes.

Wählen Sie das Programm aus, das für die Art des reinigenden Geschirrs am besten geeignet ist.

Fehlerhafte Programmeinstellungen (Programmänderung)

- Um ein bereits gestartetes Programm zu ändern, öffnen Sie die Tür des Geschirrspülers und drücken Sie die Programmwahl-Taste ③ etwa 6 Sekunden lang; daraufhin beginnt die LED des ausgewählten Programms schnell zu blinken. Schließen Sie nun die Tür; die etwa 1-minütige Reset-Phase ist abgeschlossen, wenn das Blinklicht von schnell auf langsam umschaltet. Das Gerät kann daraufhin neu eingestellt werden.

- Sollten Sie vergessen haben, ein Geschirrstück in den Geschirrspüler einzuräumen, können Sie den Spülgang unterbrechen (vorzugsweise wenn das Programm noch nicht lange läuft), indem Sie die Vordertür öffnen. Das Geschirr kann dann eingeräumt werden. Um das Programm neu zu starten, schließen Sie die Tür. Der Spülgang wird daraufhin an dem Punkt fortgesetzt, an dem er zuvor unterbrochen wurde.

- Um dasselbe Programm ein weiteres Mal ablaufen zu lassen, betätigen Sie die Programmwahltaste ③, woraufhin die LED zu blinken aufhört und dauerhaft zu leuchten beginnt. Schließen Sie nun die Vordertür und starten Sie das Spülprogramm.

Das Gerät nicht nach Programmbeginn öffnen.

Stop

Nach dem Spülgang stoppt die Spülmaschine automatisch, und die LED-Anzeige des ausgewählten Programms beginnt zu blinken. Zum Ausschalten der Kontrolllampe die Ein/Aus - Taste drücken.

Nach jedem Spüldurchlauf unbedingt den Wasserhahn abdrehen, um den Geschirrspüler vom Wasserversorgungsnetz zu trennen.

Spülprogramm-Tabelle

Spülprogramme	Programmnummer	TASTE	REINIGUN-GSMITTFI		Geschirr und Art der Verschmutzung	Programmbeschreibung	Dauer*
		Ein Aus 1	Vorspülen	Spülen
Vorspülen	P1	●			Töpfe und Geschirr in Erwartung des nächsten Spülgangs	Kurzes Kalt-Spülen, damit keine Speisereste am Geschirr haften	10^1
Schnell 40°C	P2	●		●	Leicht verschmutztes Geschirr	Hauptspülgang2x Klarspülen (1x kalt - 1x warm)	42^1
Sanft/Glas 40°C	P3	●		●	Emptindliches, stark verschmutztes Geschirr	Hauptspülgang2x Klarspülen (1x kalt - 1x warm)	62^1
Normal 55°C (EN 50242)	P4	●	●	●	Normal verschmutztes Geschirr	1x Vorspülen kalt – Hauptspülgang2x Klarspülen (1x kalt - 1x warm)	122^1
Intensiv 65°C	P5	●	●	●	Stark verschmutzte Töpfe (mit Ausnahme von empfindlichen Teilen)	1x Vorspülen warm – Hauptspülgang9x Klarspülen (2x kalt - 1x warm)	87^1

N.B. ungefähre Dauer und die Waschprogramme 505

WARTUNG

7.1 REINIGUNG DER SPRÜHARME

Die Sprüharme können ganz einfach ausgebaut werden, um die regelmäßige Reinigung der Düsen durchzuführen und somit möglichen Verstopfungen vorzubeugen.

Spülen Sie sie sorgfältig unter fließendem Wasser ab und setzen Sie sie wieder an ihren Standort ein.

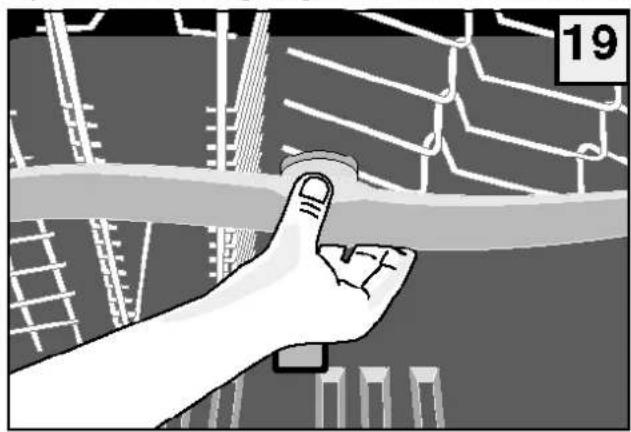

Demontage des oberen Sprüharms: Die Halterung des Sprüharms gegen den Uhrzeigersinn drehen.

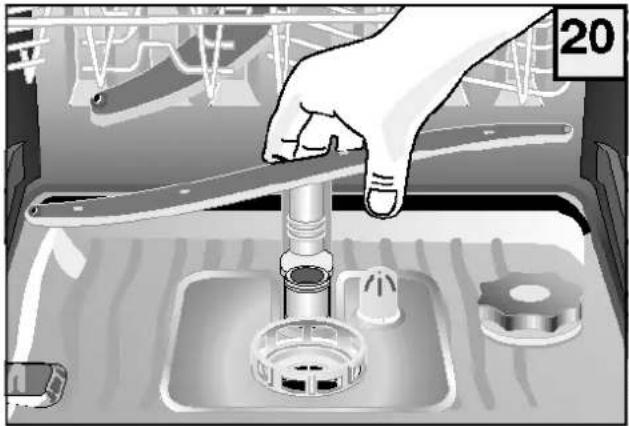

Demontage des unteren Sprüharms: Den Sprüharms nach oben ziehen und herausziehen.

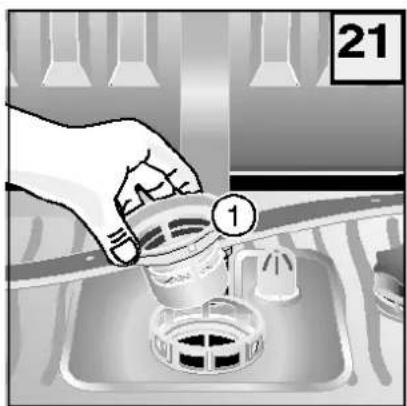

7.2 REINIGUNG DER FILTER

Nach jedem Spülgang ist es empfehlenswert, die Filter zu kontrollieren und eventuelle Reste wie folgt zu entfernen:

• Den mittleren Filter herausnehmen 1.
• Den äusseren Filtersieb herausnehmen 2.
  • Das bewegliche Sieb entfernen 3.

Die Teile müssen unter fliessendem Wasser abgespült werden. Die Filter müssen unbedingt sorgfältig gereinigt werden, da der Geschirrspüler mit verstopften Filtern nicht funktioniert.

Vergessen Sie nicht, die sauberen Filter wieder an ihren Platz einzusetzen, damit an der Spülpumpe keine Schäden entstehen.

7.3 REINIGUNG DES FILTERS DES WASSERZULAUFS

Säubern Sie regelmäßig den Filter B. Er befindet sich zwischen dem Wasserhahn und dem Wasserzufuhrschlauch.

• Den Wasserhahn A zudrehen.
- Den Anschluß C abdrehen, den Filter B herausnehmen und sorgfältig unter fliessendem Wasser abspülen.
- Den Filter wieder einsetzten und den Wasserzufuhrschlauch festziehen. Prüfen, ob Leckstellen vorhanden sind.

A B C LA2505-040

505

7.4 REINIGUNG DER AUSSEREN OBERFLÄCHEN DES GERATS

Die Oberflächen des Geräts, aus Metall oder Plastik der frontalen Bedienungsleiste müssen regelmäßig mit einem weichen und feuchten Tuch gereinigt werden. Verwenden Sie dazu aber keinesfalls Säuren oder Kratzer verursachende Scheuermittel.

Längere Außerbetriebnahme

Wenn der Geschirrspüler längere Zeit nicht benutzt wird, wie folgt vorgehen:

• Führen Sie zwei Einweichprogramme durch.
• Ziehen Sie den elektrischen Stromstecker heraus.
  • Den Wasserzufuhrschlauch abtrennen.
  • Die Tür etwas offen stehen lassen, damit kein übler Geruch entsteht

7.5 FEHLER KODE-TABELLE

N.B.: Unregelmäßigkeiten werden folgendermaßen angezeigt:

Alle LEDs bleiben eingeschaltet, während die dem Fehlertyp entsprechende LED blinkt.

Fehler	Auftreten	Kontrollen	Abhilfe
LED 1	Während des Wassereinlaufs (das Programm bleibt stehen)	-Wasserhahn zu-Filter des Auslaufschlauchs verstopft-Auslaufschlauch auf dem Boden-Auslaufschlauch defekt-Wassereinlaufschlauch geknickt-Unzureichender Wasserdruck	-Programm in Ausgangsstellung zurückbringen-Nachprüfen-Programm in Ausgangsstellung zurückbringen-Zuständigen Kundendiesnst anrufen-Programm in Ausgangsstellung zurückbringen-Wasserdruck prüfen
LED 2	Am Ende des Waschgangs	-Waschzyklus wiederholen	-Falls das Problem erneut auftritt, sofort den zuständigen Kundendienst benachrichtigen und die Art des Fehlers angeben
LED 5	Am Ende des Waschgangs	-Auslaufschlauch geknickt-Der Siphon ist verstopft-Auslaufpumpe blockiert	-Nachprüfen-Nachprüfen-Zuständigen Kundendiesnst anruten
LED 4	Am Ende des Waschgangs	-Filtergitter verstopft-Umgedrehter Kochtopf	-Filtergitter reinigen-Am Ende des Waschgangs nachprüfen, beim nächsten Waschgang die Töpfe korrekt hineinstellen

N.B.: Geben Sie immer die Fehlerart an, wenn Sie den zuständigen Kundendienst anrufen.

SUCHE NACH STÖRUNGSURSACHEN

Prüfen Sie zunächst einmal, ob Sie eventuelle Schäden mit Hilfe der folgenden Anleitung allein beheben können. Sollten diese Anweisungen zur Lösung des Problems nicht hilfreich sein, wenden Sie sich bitte an den Kundendienst.

• Das Programm startet nicht.
- Sind die Sicherungen der elektrischen Anlage beschädigt? Ist das Gerät elektrisch angeschlossen?
- Ist die Tür richtig geschlossen? Um die Tür richtig zu schliessen, Tür andrücken.
- Es läuft kein Wasser in das Gerät ein.
- Ist der Wasserhahn geöffnet?
- Ist der Filter zwischen dem Wasserhahn und dem Wasserzufuhrschlauch verstopft? Gegebenenfalls den Filter säubern.
- Weist der Wasserzufuhrschlauch Drosselstellen auf? Schlauch kontrollieren.
• Die Anzeige des Programmdruckknopfs bleibt am Anfang des Spülvorgangs stehen.
- Ist der Wasserhahn vollständig aufgedreht?
- Ist der Filter zwischen dem Wasserhahn und dem Wasserzufuhrschlauch verstopft? Gegebenenfalls den Filter säubern.
- Beträgt der Mindestdruck des Wassers mindestens 0,05 Mpa?
• Das Wasser wird nicht abgepumpt.
- Weist der Abflußschlauch Drosselstellen auf? Die Installation des Schlauchs prüfen.
- Ist der Geruchsverschluss (Siphon) verstopft? Den Geruchsverschluss überprüfen.
- Das Geschirr wird nicht sauber.
• Das Geschirr wird nicht sauber
- Ist das gewählte Programm für den Typ und den Verschmutzungsgrad des Geschirrs geeignet?
- Wurde das Geschirr so eingeräumt, dass das der Wasserstrahl die innere und äussere Oberfläche des Geschirrs erreichen kann?
- Die Geschirrkörbe dürfen nicht überladen werden.
- Werden die Flügelräder vom Geschirr oder von Teilen des Bestecks behindert?
- Sind alle Filter des Innenraums sauber? Wurden die Filter korrekt wieder an ihren Platz eingesetzt?
- Ist die Dosierung des verwendeten Reinigungsmittels korrekt?
- Ist der Abflussschlauch korrekt installiert worden?
- Ist noch Spezialsalz im Salzbehälter vorhanden? (falls vor handen) Ohne das Spezialsalz wird das Wasser nicht enthältet.
- Ist die Wasserenthärteranlage gemäß der örtlichen Wasserhärte eingestellt worden? (falls vor handen)
• Das Geschirr trocknet nicht und bleibt stumpf.
- Ist noch Klarspüler im Tank?
• Die Gläser und das Geschirr haben Streifen, Ränder, weisse Flecken ode einen blauen Schimmer.
- Beim Spülen wird eine übertriebene Menge an Klarspüler freigesetzt. Setzen Sie die Klarspülerdosis herab.
• Die Gläser und das Geschirr weisen durch getrocknete Wassertropfen Flecken auf.
Wird während des Spülens nicht genügend Klarspüler freigesetzt? Erhöhen Sie die Klarspülerdosis.

Warnung!

Dadurch, dass der Geschirrspüler im Werk sorgfältig getestet und geprüft wurde, können kleine Wassertropfen vorhanden sein, die nach dem ersten Spülgang wieder verschwinden.
