BEDIENUNGSANLEITUNG IKD 943.1 Küppersbusch

mit Montageanweisungen

GB Instructions for use and installation instructions
F Instructions d'utilisation et avis de montage
NL Gebruiksaanwijzing en montagehandleiding
① Istruzioni di uso e di montaggio
E Instrucciones de uso y de montaje
P Instruções de uso e de montagem

IKD 943.1

MONTAGE UND GEBRAUCHSANWEISUNG

Der Mindestabstand zwischen der Topf-Trägerfläche auf der Kochmulde und dem unteren Teil der Abzughaube muss 65 cm betragen. Geben die Installation-sanleitungen der Kochmulde einen höheren Abstand an, so ist dieser einzuhalten.
Ein Anschluss der Abluftleitungen an Verbrennungsabgaskamine (zum Beispiel Zentralheizung, Heizgeräte, Badezimmeröfen usw.) ist nicht gestattet.
In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten. Desweiteren darf die Abluft nur dann durch ein Loch in der Wand geleitet werden, wenn dieses für diesen Zweck bestimmt ist.
Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Daher den Raum mit Lüftungsanschlüssen versehen, die einen konstanten Zustrom von Frischluft gewährleisten.
■ ACHTUNG: dieses Gerät muss geerdet werden.
- Beim elektrischen Anschluss sicherstellen, dass die Steckdose eine Erdung aufweist. Beim elektrischen Anschluss muss überprüft werden, ob die Spannungswerte des Stromnetzes mit den Werten auf dem im Innern des Gerätes angebrachten Typenschilds übereinstimmen. Falls Ihr Gerät nicht mit einem fest angeschlossenem Kabel mit Stecker oder einer sonstigen Vorrichtung,

die eine allpolige Unterbrechung mit einer Kontaktöffnung von mindestens 3 mm versehen ist, so müssen die entsprechenden Trennvorrichtungen bei der festen Installation vorgesehen werden. Das Gerät so aufstellen, dass der Stecker zugänglich ist, falls Ihr Gerät mit einem Netzkabel mit Stecker ausgestattet ist.

■ Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden.

GEBRAUCH

In der unmittelbaren Nähe des Geräts die Benutzung von flammenerzeugenden Materialien (Flambieren) vermeiden.
- Beim Frittieren besonders auf die Brandgefahr achten, die durch Öl und Fette verursacht wird. Besonders gefährlich ist die Entflammbarkeit von bereits benutztem Öl. Keine offenen Elektrogrills verwenden.
Zur Vermeidung einer möglichen Brandgefahr die Anweisungen zur Reinigung der Fettfilter und zur Entfernung eventueller Fettablagerungen auf dem Gerät beachten.

WARTUNG

• Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.
  Mit besonderer Sorgfalt sind die Antifettfilter zu behandeln. Die Antifettfilter sind jeweils nach etwa 30 Betriebsstunden zu reinigen (wenn das mittlere Segment auf dem Display ununterbrochen aufleuchtet oder blinkt). Entfernung der Filter: Den Festhalter in der Nähe des Griffs nach innen drücken und den Filter nach unten ziehen (Abb. 3). Die Filter mit einem neutralen Reiniger manuell oder in der Geschirrspülmaschine reinigen. Nach Wiedereinsetzen der gereinigten Filter 2 Sekunden lang die Taste R (Reset) drücken, damit die Zählung neu beginnt. Weitere Informationen erhalten Sie unter dem Stichwort "Befehle" im Abschnitt "Funktionsweise".
  ■ Die Entfernung eventueller Fettablagerungen vom Gerät erfolgt in regelmäßigen Abständen in Abhängigkeit von der Benutzung (zumindest alle zwei Monate). Die Verwendung von scheuernden

oder korrosiven Produkten vermeiden. Für die äußere Reinigung von lackierten Geräten ein mit lauwarmen Wasser und Neutralreiniger angefeuchtetes Tuch verwenden; für die äußere Reinigung der Geräte aus Stahl, Kupfer und Messing wird die Verwendung von Spezialprodukten empfohlen, wobei die auf dem Produkte angegebenen Anweisungen zu beachten sind; für die innere Reinigung der Geräte einen in denaturalisierten Äthylalkohole eingetauchten Lappen (oder Pinsel) verwenden.

GERÄTEAUSFÜHRUNG

Dieses Gerät besteht aus einer Haube, einer zusammenschiebbaren Innenträger und einem zusammenschiebbaren Zierrohr, welches als Überzug des Abluftrohres über dem Haubenoberteil anzubringen ist.

Das Gerät wird als Filterversion sowie als Absaugversion angeboten.

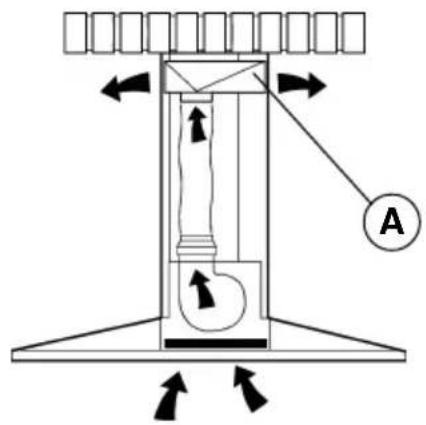

Bei Umluftbetrieb werden die durch das Gerät beförderten Dünste und die Abluft durch die Kohlefilter gereinigt und durch die Lüftungsgitterchen des Rohres wieder in den Raum zurückgeführt (Abb. 1). ZU BEACHTEN: Bei der Benutzung der Filterversion müssen ein Kohlefilter sowie ein Luftleitblech verwendet werden (Abb. 1A) das, am oberen Teil der Haube angebracht, die Wiedereinleitung der Luft in den Raum gestattet.

Im Abluftbetrieb wird der Kochdunst durch Abluftrohre ins Freie geleitet (Abb. 2).

MONTAGE DES GERÄTS

ACHTUNG: Für die Montage sind wenigstens 2 Personen erforderlich. Es wird empfohlen, die Montage von Fachkräften durchführen zu lassen.

Wir empfehlen, jeden Arbeitsgang der Installation zu verfolgen und sich bei deren Beendigung zu versichern, dass der Apparat absolut tadellos befestigt ist.

Vor den Montageoperationen muß/müssen zur leichteren Handhabung des Geräts der Antifettfilter entfernt werden: Den Festhalter in der Nähe des Griffs nach innen drücken und den Filter nach unten ziehen (Abb. 3).

Wichtige Vorbedingungen für das Montieren:

– Die elektrische Zuführung im Raumbedarf des Zierrohres vorbereiten.
- Falls Ihr Gerät als Absaugversion installiert werden muss, muss ein Loch für die Ableitung der Luft ausgeführt werden.

MONTIEREN

Unter Verwendung der entsprechenden Maske die Löcher für die Befestigung an der Decke vertikal über Ihrem Kochfeld ausführen und dabei alle Anweisungen für die Positionierung des Geräts beachten. Berücksichtigen, dass eine der Achsen der Maske der Achse der Bedienungselemente der Haube entsprechen muss.

Den Bügel mit den mitgelieferten Schrauben und Dübeln an der Decke befestigen (Abb. 4); dabei mit Sorgfalt vorgehen, denn die Position des Bügels bestimmt die definitive Position des Geräts: Die Seite mit der Öse B entspricht der Seite mit den Bedienungselementen.

Abluftbetrieb:

Die Teleskopkonstruktion mit 4 (mitgelieferten) Schrauben am Bügel anbringen und das Abluftrohr sowie die elektrische Speisung ins Innere der Konstruktion führen (Abb. 5).

Die Höhe der Teleskopkonstruktion mit den vier Befestigungsschrauben C (Abb. 6) einstellen und dabei berücksichtigen, dass die Höhe der Haube 130 mm beträgt und dass der Abstand der Haube vom Kochfeld zumindest 650 mm betragen muss (Abb. 7).

Das Teleskoprohr packen und das untere Rohr mit Klebeband am oberen blockieren; überprüfen, ob die Ösen des oberen Rohres sich im unteren Teil befinden (Abb. 8); anderenfalls das obere Rohr umdrehen. An diesem Punkt das Teleskoprohr in die Teleskopkonstruktion einführen und mit zwei (mitgelieferten) Schrauben am Bügel befestigen - Abb. 9.

Die Haube mit 6 (mitgelieferten) Schrauben an der Teleskopkonstruktion befestigen - Abb.10.

Das Abluftrohr mit den Öffnung D (Abb.10) am Luftauslassstutzen der Haube anbringen.

Den elektrischen Anschluss mit dem Netzkabel vornehmen.

Das Klebeband entfernen, das untere Rohr nach unten absenken und es vorsichtig auf das Gerät aufsetzen.

Nun ist die Montage abgeschlossen und die Fettfilter können wieder eingesetzt werden.

Umluftbetrieb:

Die Teleskopkonstruktion mit 4 (mitgelieferten) Schrauben am Bügel anbringen und das Abluftrohr sowie die elektrische Speisung ins Innere der Konstruktion führen (Abb. 5).

Die Höhe der Teleskopkonstruktion mit den vier Befestigungsschrauben C (Abb. 6) einstellen und dabei berücksichtigen, dass die Höhe der Haube 130 mm beträgt und dass der Abstand der Haube vom Kochfeld zumindest 650 mm betragen muss (Abb. 7).

Das Luftleitblech in die Konstruktion einführen (Abb. 11).

Durch die Öffnungen E (Abb. 11) den Flansch am Luftleitblech anbringen und durch eine Drehbewegung blockieren. Am Flansch einen Schlauch für die Ableitung der Luft anbringen (Abb. 12).

Das Teleskoprohr packen und das untere Rohr mit Klebeband am oberen blockieren; überprüfen, ob die Ösen des oberen Rohres sich im oberen Teil befinden (Abb. 13); anderenfalls das obere Rohr umdrehen. An diesem Punkt das Teleskoprohr in die Teleskopkonstruktion einführen und mit zwei (mitgelieferten) Schrauben am Bügel befestigen - Abb. 9.

Die Haube mit 6 (mitgelieferten) Schrauben an der Teleskopkonstruktion befestigen - Abb.10.

Durch die Öffnungen D das (mitgelieferte) Reduzierstück am Luftauslassstutzen der Haube (Abb. 14) anbringen; dann am Reduzierstück den Schlauch für die Ableitung der Luft anbringen.

Den elektrischen Anschluss mit dem Netzkabel vornehmen.

Das Klebeband entfernen, das untere Rohr nach unten absenken und es vorsichtig auf das Gerät aufsetzen.

Die Kohlefilter installieren, indem die beiden Federn des Filters in die entsprechenden Sitze (Abb. 15) eingesetzt und nach oben gedreht werden.

Nun ist die Montage abgeschlossen und die Fettfilter können wieder eingesetzt werden.

FUNKTIONSWEISE

Befehle (Abb. 16):

Taste A = LICHT einschalten/ausschalten.

Taste B = TIMER einschalten/ausschalten: Beim ersten Drücken wird der Timer aktiviert und nach 5 Minuten kommt der Motor zum Stillstand (wobei gleichzeitig auf dem Display die Zahl für die gewählte Geschwindigkeit aufblinkt); der Timer bleibt in Funktion, wenn sich die Motorgeschwindigkeit ändert.

Display C =

• Anzeige der gewählten Motorgeschwindigkeit (von 1 bis 4); 4: Intensive Stufe.
• Anzeige der Timerauslösung durch Aufblinken der Nummer;
• Anzeige des Filteralarms, wenn das mittlere Segment sich einschaltet oder blinkt.

Taste D = Schaltet den Motor ein (in der zuletzt eingestellten Geschwindigkeit). Wird die Taste nochmals gedrückt, so werden nacheinander die Gesch-windigkeiten 1-4 des Motors eingeschaltet. Wird die Taste ungefahr 2 Sekunden lang gedrückt, so kommt der Motor zum Stillstand.

Taste R = Reset der Antifett- und der Kohlefilter. Bei Eintritt des Filteralarms (Einschalten des mittleren Segments auf dem Display) sind die Fettfilter (nach 30 Betriebsstunden) zu reinigen. Blinkt das mittlere Segment auf, so sind die Antifettfilter zu reinigen und die Kohlefilter zu ersetzen (nach Ablauf von 120 Betriebsstunden). Wenn hingegen Ihre Haube keine Filterversion ist und daher keine Kohlefilter hat, sind nur die Fettfilter zu reinigen, egal ob das mittlere Segment ununterbrochen angezeigt wird oder nur blinkt. Die Filteranzeige leuchtet bei ausgeschaltetem Motor und ist ungefähr 30 Sekunden lang sichtbar. Zur Wiederaufnahme der Stundenzählung muss die Taste 2 Sekunden lang ged

Ersatz der Kohlefilter

Wird ein Gerät in Filterversion eingesetzt, so müssen die Kohlefilter ersetzt werden: Den Festhalter nach innen drücken (Abb. 15) und nach unten drehen, bis die beiden Filterzungen aus ihrem Sitz entfernt werden können.

Die Kohlefilter jedesmal auswechseln, wenn auf dem Display das mittlere Segment aufblinkt (das heißt alle 120 Betriebsstunden).

Beleuchtung:

Zur Entfernung der Halogenbirnen ist die Fassung entgegen dem Uhrzeigersinn zu drehen (Abb. 17). Setzen Sie Ersatzbirnen desselben Typs ein.
