BEDIENUNGSANLEITUNG IKD 946.1 E Küppersbusch

mit Montageanweisungen

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir möchten Ihnen zu Ihrer Wahl gratulieren. Wir sind überzeugt, dass dieses moderne, funktionelle und praktische Gerät, das aus hochwertigem Material hergestellt wurde, Ihren Ansprüchen voll gerecht wird.

Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie die Dunstabzugshaube in Gebrauch nehmen, damit Sie das Gerät optimal nutzen und Schäden vermeiden, die durch unsachgemässe Handhabung auftreten können; auch finden Sie Hinweise, um kleinere Probleme selbst beheben zu können.

Bitte bewahren Sie diese Gebrauchsanweisung auf, damit Sie jederzeit nützliche Informationen zu Ihrer Dunstabzugshaube nachschlagen können und auch andere Personen das Gerät mühelos bedienen können.

Sicherheitshinweise

• Beachten Sie die geltenden örtlichen Bestimmungen bezüglich der Installation von elektrischen Haushaltsgeräten und Entlüftungseinrichtungen.
• Versichern Sie sich, dass die Spannung und Frequenz des Stromnetzes mit den Angaben auf dem Aufkleber im Innern der Dunstabzugshaube übereinstimmen.
• Der Netzanschluss des Gerätes muss mit einem allpoligen Schalter, mit einem Mindestabstand von 3 mm. zwischen den Kontakten, erfolgen.
• Vergewissern Sie sich nach dem Anschluss des Gerätes, dass das Stromkabel nicht mit scharfen Metallkanten in Berührung kommt.
• Vermeiden Sie den Abluftanschluss der Dunstabzugshaube an Entlüftungsleitungen für Rauch aus nichtelektrischen Energiequellen, z.B. offene Kamine, Heizkessel, etc.
• Der Raum muss über eine angemessene Lüftung verfügen, falls Sie die Dunstabzugshaube gleichzeitig mit nicht-elektrischen Geräten wie Gasherden, etc. benutzen.
  • Die übermäßige Fettansammlung in der Dunstabzugshaube und in den Metallfiltern

kann Fettabtropfen und Brandgefahr zur Folge haben. Um dies zu vermeiden, ist es notwendig, das Innere der Dunstabzugshaube sowie die Metallfilter mindestens einmal monatlich zu reinigen.

• Der Höhenabstand zwischen der Unterkante der Dunstabzugshaube und dem Kochherd muss bei Elektroherden mindestens 50 cm. und bei Gasherden oder kombinierten Gas-Elektroherden mindestens 65 cm. betragen. BEACHTEN SIE BITTE DIE GRUNDANWEISUNGEN DES HERSTELLERS DER HERD PLATTE.
• Lassen Sie niemals eine Gasflamme offen brennen, ohne dass Sie ein Kochgefäss auf das Kochfeld stellen. Das in den Filtern angesammelte Fett kann in die Flamme tropfen oder sich durch den Temperaturanstieg entzünden.
• Kochen Sie nicht unter der Dunstabzugshaube, ohne dass die Filter montiert sind, z.B. wenn Sie diese im Geschirrspüler reinigen.
• Unter der Dunstabzugshaube darf nicht flambiert werden.
• Unterbrechen Sie die Stromzufuhr vor jedweder Handhabung im Inneren der Dunstabzugshaube, z.B. bei der Reinigung oder Wartung.
• Wenn Sie das Gerät von innen reinigen, empfehlen wir Ihnen, Handschuhe zu tragen und vorsichtig vorzugehen.
• Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt. Jede andere Nutzung unterliegt Ihrer Eigenverantwortung und kann gefährlich sein. Der Hersteller übernimmt keinerlei Haftung für Schäden durch den unsachgemäßen Einsatz des Gerätes.
• Für jegliche Reparaturarbeiten wenden Sie sich bitte an den nächsten KÜPPERSBUSCH Kundendienst und verwenden Sie stets Originalersatzteile. Reparaturen oder Änderungen, die nicht von Fachleuten ausgeführt werden, können Schäden am Gerät und Fehlfunktionen verursachen und somit Ihre Sicherheit gefährden.

Inhaltsverzeichnis

Seite

Gerätebeschreibung 9

Bedienungsanleitung 9

Reinigung und Wartung 10

Falls etwas nicht funkioniert 10

Gerätemasse und technische Daten 11

Mitgeliefertes Zubehör 12

Einbau 12

Aktivkohlefilter 12

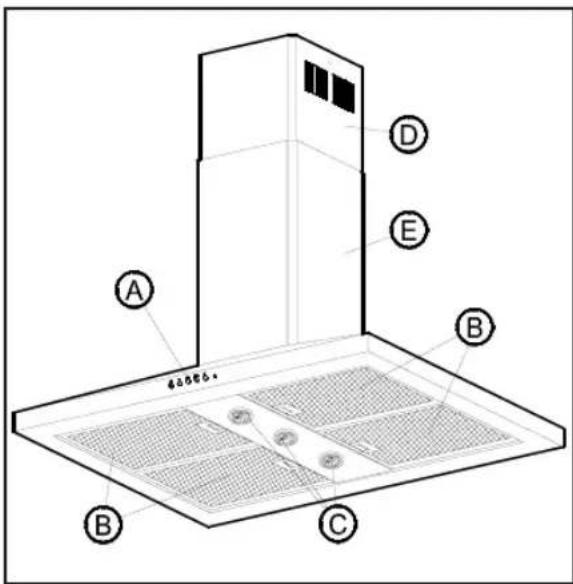

Gerätebeschreibung

A Programmschaltung mit Druckknopf für Licht und Geschwindigkeit mit Funktionsleuchte.
B Metallfilter.
C Beleuchtung mit drei Lampen - 20 W (G-4).
D, E Abzugsrohrverkleidung, höhenverstellbar.

A B C D E 来自窗台+

Gebrauchsanleitung

Sie können die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstellen.

Licht

① Absaugleistung-schwach

② Absaugleistung-mittel

③ Absaugleistung-intensiv

Starker Abzug

Funktionsleuchte

Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem Kochen einige Minuten eingeschaltet lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen.

Reinigung und Wartung

Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheits-hinweise auf Seite 8.

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungsmittelherstellers.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.

Reinigung der Metallfilter

Zum Entfernen der Filter aus dem Filterrahmen üben Sie leichten Druck auf die Einfügevorrichtung aus und nehmen Sie dann die Filter heraus.

Zur Reinigung können Sie die Filter in heissem Wasser mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle Fettlöser. Die Filter können auch in der Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben. Der Einsatz von scharfen Reinigungsmitteln oder Glanzzusätzen in der Geschirrspülmaschine kann die Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettaborsptionsfähigkeit der Filter auswirkt.

Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen.

Lampenwechsel

Gehen Sie wie folgt vor:

• Schrauben Sie den Zierschirm aus der Lampenfassung.
• Wechseln Sie die defekte Lampe aus; Höchstleistung 20 W (G-4).
• Schrauben Sie den Zierschirm wieder in die Lampenfassung.

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem Mögliche Ursache Lösung
Die Dunstabzugshaube funktioniert nicht.	Das Stromkabel ist nicht an das Netz angeschlossen.	Schließen Sie das Kabel an.
	Kein Strom im Netz / Stromausfall.	Vergewissern Sie sich, dass das Stromnetz funktioniert.
Die Dunstabzugshaube saugt nicht genügend ab oder vibriert.	Fettverstopfte Filter.	Ersetzen bzw.reinigen Sie die Aktivkohle-oder Metallfilter.
	Verstopfung im Luftabzugsrohr.	Entfernen Sie die Verstopfungsursache.
Die Beleuchtung funktioniert nicht. Die Lampen sind defekt.	Die Lampen sind lose.	Ersetzen Sie die Lampen.
		Drehen Sie die Lampen fest.

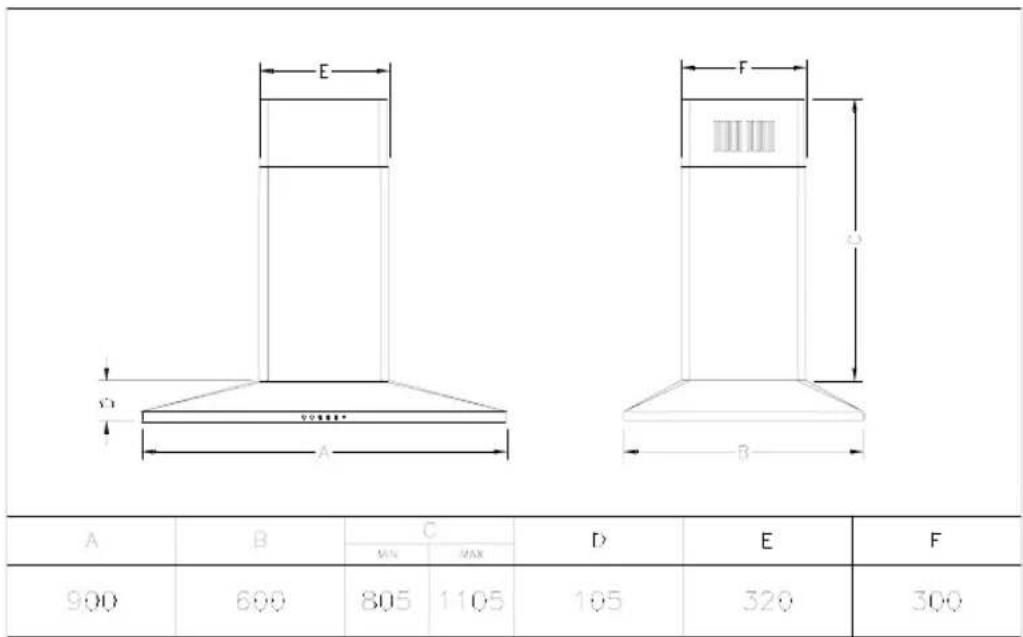

Gerätemaße und Technische Merkmale

A B C D E F 900 600 805 1105 105 320 300

Küppersbusch Mod. IKD 946,1 E

F .Nr**********

POTENCIA NÓM. LÁMPARAS

NENNLEISTUNG LAMPEN

LAMPS POWER

PUISSANCE LAMPES

CODE NR.	NETZSPANNUNG (V)	FREQUENZ (Hz)	NENNLEISTUNG LAMPEN / MOTOR (W)	LEISTUNG
214224IS 2	20 - 240 50 3 x 20/ 250 800 m			^3 /h

KÜPPERSBUSCH behält sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

Mitgeliefertes Zubehör

1 Reduzierstück 150 / 125 mm.
1 Rückstauklappe.
6 Wandbefestigungsschrauben(Ø8x45)
2 Senkkopfschrauben Nirosta M4 x 10 für die obere Kaminbefestigung.

Einbau

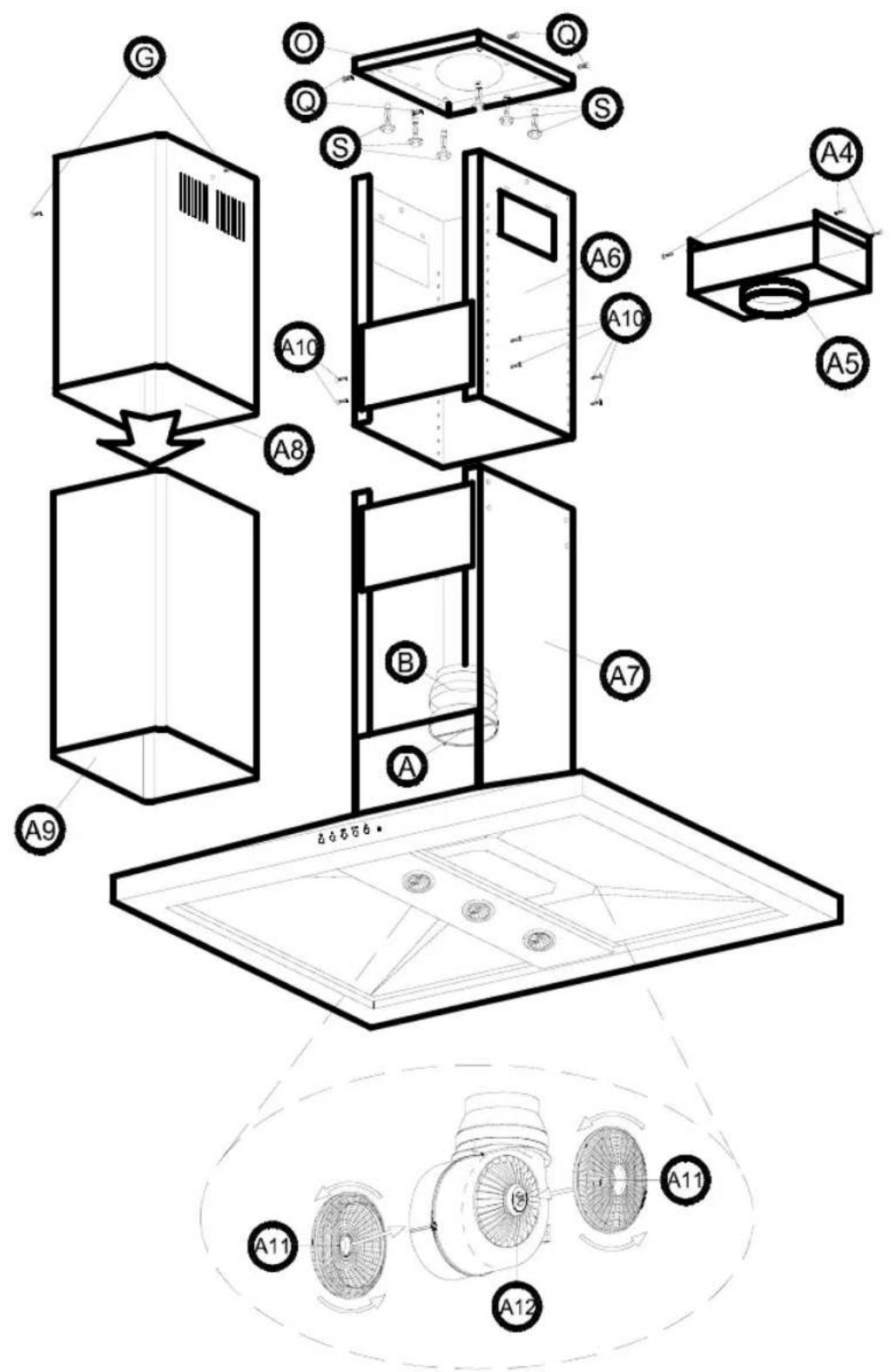

Zeichnung 1 (S. 13)

Beim Einbau der Dunstabzugshaube beachten Sie bitte die Sicherheitshinweise auf Seite 8.

Für eine optimale Leistung der Dunstabzugshaube sollte das Abzugsrohr nach außen nicht länger als VIER METER sein, nicht mehr als zwei 90° Winkel haben und der Durchmesser sollte mindestens ∅120 betragen.

1) Zeichnen Sie mit Hilfe der Aufhängung (O) die Bohrlöcher an und bohren Sie die Löcher für die Schraubenbolzenverankerung (S) (∅8 x 45) in die Decke.
2) Schrauben Sie die Aufhängung (O) mit den Schraubenbolzenverankerungen (S) (∅8 x 45) in der Decke fest.
3) Befestigen Sie das obere Gehäuse (A6) mit den Schrauben (Q) (M6 x 16) in der Aufhängung (O).
4) Bringen Sie das Teil (A) an, wenn das Innenrohr (nicht mitgeliefert) einen Durchmesser von ∅150 hat oder (A) + (B) bei einem Durchmesser von ∅120.
5) Befestigen Sie das Innenrohr mit einer Schelle (nicht mitgeliefert) entsprechend an (A) bzw. (B) an.
6) Fügen Sie die obere Rohrummantelung (A8) ins Innere der unteren Rohrumantelung ein (A9).
7) Bringen Sie die Einheit aus unterer (A9) und oberer (A8) Rohrummantelung am unteren Gehäuse (A7) an.
8) Befestigen Sie das Unterteil des Geräts auf der gewünschten Höhe mit den Schrauben (A10) (M4 x 12) am in die Decke montierten Oberteil.
9) Verbinden Sie den oberen Teil des Innenrohres (nicht mitgeliefert) mit dem Ausgang.
10) Heben Sie die obere Rohrummantelung (A8) an und befestigen Sie sie mit den Schrauben (G) (M4 x 10 konischer Kopf) an der oberen Einheit.

Aktivkohlefilter (Optional)

Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie das Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.

Zeichnung 1 (S. 13)

1) Zeichnen Sie mit Hilfe der Aufhängung (O) die Bohrlöcher an und bohren Sie die Löcher für die Schraubenbolzenverankerung (S) (∅8 x 45) in die Decke.
2) Schrauben Sie die Aufhängung (O) mit den Schraubenbolzenverankerungen (S) (∅8 x 45) in der Decke fest.
3) Befestigen Sie das obere Gehäuse (A6) mit den Schrauben (Q) (M6 x 16) in der Aufhängung (O).
4) Bringen Sie das Teil (A) an, wenn das Innenrohr (nicht mitgeliefert) einen Durchmesser von ∅150 hat oder (A) + (B) bei einem Durchmesser von ∅120.
5) Befestigen Sie das Innenrohr mit einer Schelle (nicht mitgeliefert) entsprechend an (A) bzw. (B) an.
6) Fügen Sie die obere Rohrummantelung (A8) ins Innere der unteren Rohrumantelung ein (A9).
7) Bringen Sie die Einheit aus unterer (A9) und oberer (A8) Rohrummantelung am unteren Gehäuse (A7) an.
8) Bringen Sie den runden Eingang des Diffuseurs (A5) mit einer anderen Klemme am Oberteil des Innenrohres an.
9) Befestigen Sie das Unterteil des Geräts auf der gewünschten Höhe mit den Schrauben (A10) (M4 x 12) am in die Decke montierten Oberteil.
10) Befestigen Sie den Diffuseur (A5) mit den Schrauben (A4) (M4 x 12) an den Seitenrechtecken des oberen Gehäuses (A6).
11) Heben Sie die obere Rohrummantelung (A8) an und befestigen Sie sie mit den Schrauben (G) (M4 x 10 konischer Kopf) an der oberen Einheit.
12) Setzen Sie die Filter jeweils in das Ansaugteil an beiden Seiten des Motors ein, indem Sie die Filteröffnungen (A11) in die Raster (A12) des Motorgehäuses einstecken. Anschliessend drehen Sie in die auf der Zeichnung angegebene Richtung.

FIG. 1
