Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für Ihre Entscheidung zum Kauf eines Induktionskochfeldes von KÜPPERSBUSCH. Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Gebrauchs- und Montageanweisung zur Information und Sicherheit an neue Besitzer weiter.

INHALTSVERZEICHNIS

SICHERHEIT 4

SICHERHEITSHINWEISE VOR DER INBETRIEBNAHME 4

ALLGEMEINE SICHERHEITS-HINWEISE 4

SCHUTZ VOR BESCHÄDIGUNG....5

VORSICHTSMAßNAHMEN BEI GERÄTEAUSFALL....5

SCHUTZ VOR WEITEREN GEFAHREN 5

GERÄTEBESCHREIBUNG......6

TECHNISCHE BESCHREIBUNG......6

BEDIENFELD 6

BEDIENUNG DES KOCHFELDES 6

ANZEIGE....6

BELÜFTUNG 7

INBETRIEBNAHME DES KOCHFELDES....7

VOR DEM ERSTEN AUFHEIZEN 7

INDUKTIONSPRINZIP 7

FUNKTION DER SENSORSCHALTFELDER 7

"SLIDER " AUSWAHLZONE UND ZEITSCHALTUHR AUSWAHL....8

KOCHFELD EIN UND AUSSCHALTEN....8

VERRIEGELUNG DER KOCHMULDE....13

KOCHEMPFEHLUNGEN 14

KOCHGESCHIRR 14

GESCHIRRGRÖBE 14

EINSTELLBEREICHE 15

REINIGUNG UND PFLEGE....15

WAS TUN WENN....16

UMWELTSCHUTZ....16

MONTAGEHINWEISE 17

ELEKTROANSCHLUSS....18

Sicherheitshinweise vor der Inbetriebnahme

• Alle Teile der Verpackung entfernen.
- Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
- Das Gerät darf nur benutzt werden, wenn es gerade und fest in einer Arbeitsplatte montiert ist und unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen.
- Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
- Alle Etiketten und Aufkleber müssen vom Glas entfernt werden.
• Das Gerät darf baulich nicht verändert werden.
- Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
- Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
- Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
- Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.

Allgemeine Sicherheits-Hinweise

• Die Elektronik (Relais) kann während des Betriebs hörbare Schaltgeräusche verursachen. Ebenso kann das Kühlgebläse hörbar sein. Das Kühlgebläse kann auch nach Beendigung des Kochvorganges noch laufen, um die elektronischen Bauteile zu kühlen. Diese Geräusche weisen keinesfalls auf einen Mangel des Kochfeldes hin, vielmehr funktioniert das Kochfeld einwandfrei.
• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.
• Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollten nicht auf dem Kochfeld abgelegt werden, da sie heiß werden könnten.
• Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
• Bedecken Sie die Kochfläche nie mit einem Lappen oder einer Schutzfolie, diese könnten sehr heiß werden und in Brand geraten.
• Dieses Haushaltgerätgerät ist nicht für den Gebrauch durch Anwender (auch Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten geeignet, außer dass sie durch eine für sie verantwortliche Person im Gebrauch des Gerätes eingewiesen worden sind.
• Kinder sollten beaufsichtigt werden um sicher zu stellen, dass sie nicht mit dem Haushaltgerätgerät spielen.

Schutz vor Beschädigung

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, dass auch Sandkörner Kratzer verursachen können.
• Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töpfe und Ränder nicht an der Scheibe anstoßen.
  • Die Kochzonen nicht mit leerem Kochgeschirr benutzen.
• Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.
• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckstästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachleuten durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.
• Benutzen sie keine synthetischen Behältnisse oder Gefäße aus Aluminium: Sie könnten auf der Kochzone schmelzen.

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEIBEN FÜR INDUKTION FÜHRT ZU EINER VORZEITIGEN BEENDUNG DER GARANTIE. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.

Technische Beschreibung

Typ	Gesamt Leistung	Kochzonen Nennleistung*	Booster Leistung*	Mindestdurchmesser Topfboden (mm)
EKIF8842.1 EKI8842.1F EKI8842.1ED	7400 W	Vorne links ∅180mm Hinten links 220x180mm Hinten rechts 220x180mm Vorne rechts ∅180mm	1850 W 2100 W 2100 W 1850 W	2300/3000 W 2600/3700 W 2600/3700 W 2300/3000 W

* Durschnittsleistungen. Die Maximalen gemessenen Leistungen können diese Werte überschreiten je nach Größe, Form und Qualität der verwendeten Töpfe.

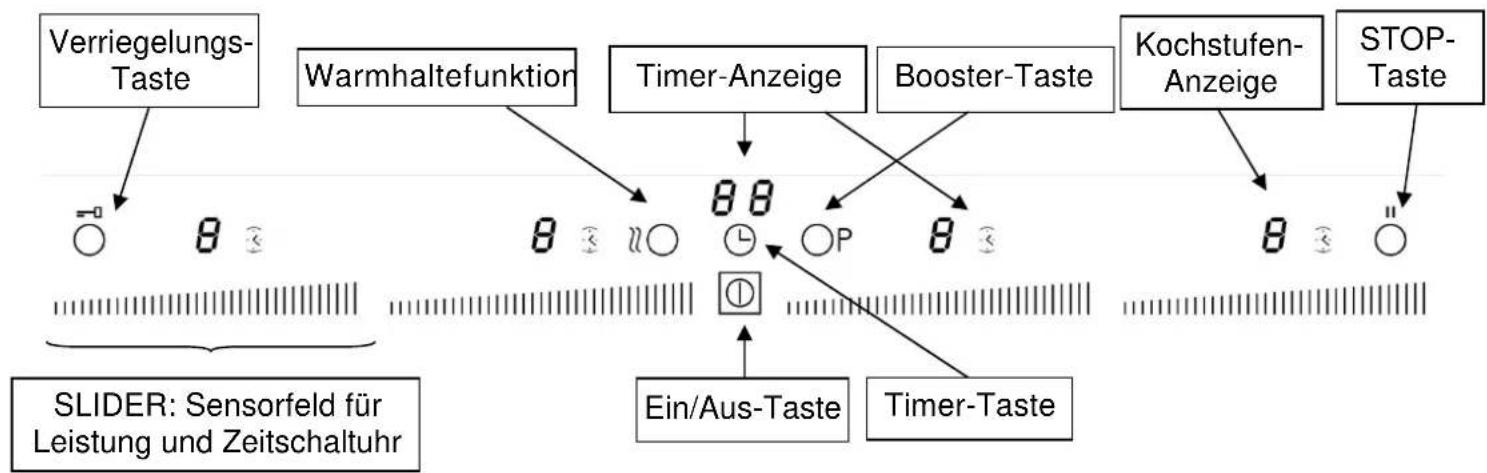

Bedienfeld

BEDIENUNG DES KOCHFELDES

Anzeige

Anzeige		Benennung	Beschreibung
0	Null	Kochzone ist aktiviert
1 ... 9		Leistungsstufe	Einstellung der Leistung
U		Keine Topferkennung	Topf wurde nicht aufgesetzt oder ist nicht geeignet
A		Ankochautomatik	Höchste Leistung + Ankochen
E	Fehleranzeige	Fehler der Elektronik
H	Restwärme	Kochzone ist heiss
P		Booster (Powerstufe)	Die Booster-Leistung ist aktiviert
„ II		Doppel-Booster	Doppel-Booster-Leistung ist aktiviert
B		Warmhaltefunktion	Die Funktion wird Speisen auf 42°C warmhalten
C		Warmhaltefunktion	Die Funktion wird Speisen auf 70°C warmhalten
D		Warmhaltefunktion	Die Funktion wird Speisen auf 94°C warmhalten
II		Pause	Kochfeld ist in Pause

Belüftung

Der Lüfter funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die Werte der Elektronik eine gewisse Schwelle überschreiten.

Die höhere Geschwindigkeit erfolgt, wenn das Induktionskochfeld intensiv benutzt wird. Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist.

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Reinigen Sie Ihr Gerät zuerst mit einem feuchten Lappen und reiben Sie es dann trocken. Benutzen Sie kein Reinigungsmittel, da dieses eine bläuliche Färbung auf der verglasten Oberfläche hinterlassen könnte.

Induktionsprinzip

Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muss, Wirbelströme. Dadurch erhitzt sich der Topfboden. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme.

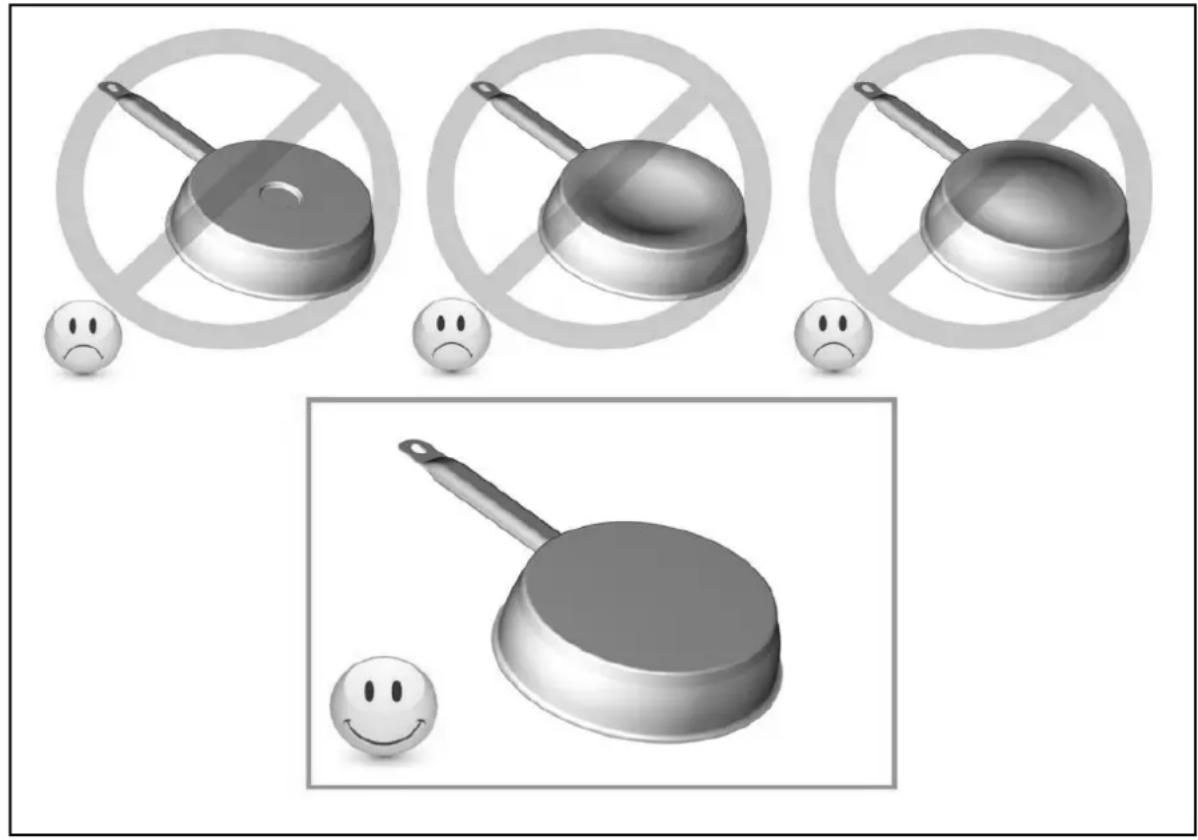

Die Induktionskochzonen funktionieren nur mit magnetischem Kochgeschirr.

• Geeignetes Induktionskochgeschirr mit magnetischem Boden: Gusseisen, Stahl, emailierter Stahl, Edelstahl mit magnetischem Boden.
• Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetischer Edelstahl.

Die Induktionskochzone wird automatisch an die Grösse des Kochgeschirrs angepasst. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Jeder Topfboden-Durchmesser muss je nach Kochzonengrösse eine Mindestgrösse haben.

Wenn das Kochgeschirr für die Induktion nicht geeignet ist, erscheint die Anzeige [U].

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit.

" SLIDER " Auswahlzone und Zeitschaltuhr Auswahl

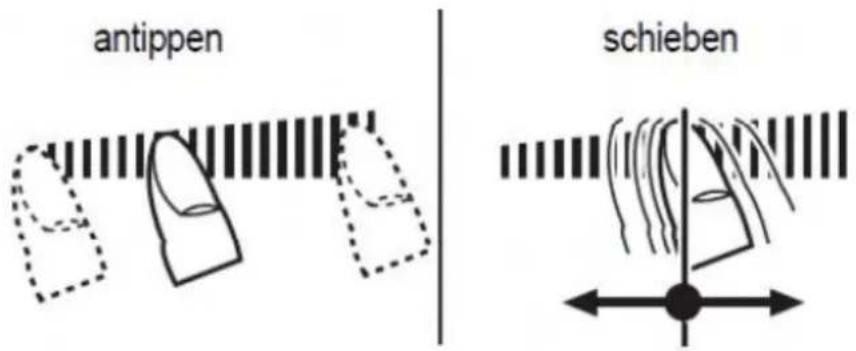

Der Slider funktioniert grundsätzlich wie die Sensortasten, mit dem Unterschied, dass der Finger auf der Glaskeramikoberfläche aufgesetzt und dann verschoben werden kann. Das Sensorfeld erkennt diese Bewegung und erhöht oder verringert den Anzeigewert (Kochstufe) entsprechend der Bewegung. Der Begriff „slider“ [engl. „slide“: schieben, gleiten lassen] wird nachfolgend mit Sensorfeld gleichgesetzt. Für die Auswahl der Leistung durch den "SLIDER" bewegen Sie Ihren Finger auf der "SLIDER"-Zone. Außerdem können Sie auch Leistungsstufen direkt antippen, indem Sie mit dem Finger die gewünschte Leistung (Taste) berühren.

antippen schieben

Kochfeld ein und ausschalten

• Kochfeld: einschalten/ ausschalten :

Vorgang	Bedienfeld	Anzeige
Einschalten		Auf [ ☐ ] drücken (ca. 1 Sek)	[0]
Ausschalten		Auf [ ☐ ] drücken	Keine oder [H]

- Kochzone: einschalten/ ausschalten :

Vorgang Bedienfeld	Anzeige
Einschalten	Auf [ [ ] drücken (ca. 1 Sek)	[0]
Leistung erhöhen	über den "SLIDER" fahren	[1] bis [9]
Ausschalten	über den "SLIDER" bis zu 0 fahren	[0] oder [H]

Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 10 Sekunden aus, und die Anzeige erlischt.

Topferkennung

Die Topferkennung gewährleistet eine sehr hohe Sicherheit:

• Die Induktion funktioniert nicht, wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesem Falle kann die Leistungsstufe nicht erhöht werden und das Symbol [U] erscheint in der Anzeige. Das [U] verschwindet, wenn ein Topf auf die Kochzone gestellt wird.
• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Symbol [U]. Das [U] verschwindet, wenn der Topf wieder auf die Kochzone gestellt wird. Die Kochzone schaltet sich mit der vorher eingestellten Leistungsstufe wieder ein.

Nach Benutzung, schalten Sie die Kochzone aus, damit die Topferkennung [U] nicht mehr erscheint.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

Booster und Doppel Booster Funktion (Powerstufe)

Alle Kochzonen sind mit einer Booster-Funktion und Doppel-Booster-Funktion, d. h. mit einer Leistungsverstärkung, ausgestattet. Die Booster-Funktion wird mit [P] angezeigt. Die Doppel-Booster-Funktion wird mit [P] sowie blinkend [,, ,] angezeigt.

Sind sie zugeschaltet, arbeiten diese Kochzonen während 10 Minuten mit einer höheren Leistung. Diese hohe Leistung ist dafür gedacht, dass Sie z. B. große Mengen Wasser schnell erhitzen können, wie etwa zum Kochen von Nudeln.

• Booster einschalten/ ausschalten :

Vorgang	Bedienfeld	Anzeige
Booster einschalten	[Taste Booster] drückendann auf den “SLIDER” dergewünschten Zone drücken	[P] blinkend[P]
Booster ausschalten	über den “SLIDER” fahren	[P] bis [0]

• Doppel Booster einschalten/ ausschalten :

Vorgang	Bedienfeld	Anzeige
Doppel Booster einschalten	2-mal die [ Taste Booster ] betätigen dann auf den “SLIDER“ der gewünschten Zone drücken	[ P ] blinkend[ „ „ und P blinkend ]
Doppel Booster ausschalten	über den “SLIDER“ fahren	[ „ „ und P blinkend ]bis [ 0 ]

• Auto matische Steuerung der “ Booster Funktion “ (Powermanagement):

Je zwei Kochzonen sind - technisch bedingt- zu einem Modul zusammengefasst und verfügen über eine maximale Leistung. Wird dieser Leistungsbereich beim Einschalten einer hohen Kochstufe oder der Powerfunktion überschritten, reduziert das Powermanagement die Kochstufe der zugehörigen Modul-Kochzone. Die Anzeige dieser Kochzone blinkt zunächst, danach wird die maximal mögliche Kochstufe konstant angezeigt.

Ausgewählte Kochzone Andere Kochzone (z.B. : Leistungsstufe 9)

[P] leuchtet

[9] wird auf [8] reduziert und blinkt

Zeitschaltuhr

Mit der integrierten Zeitschaltuhr kann auf beiden Kochzonen eine Gardauer von 1 bis 99 Minuten eingestellt werden. Jede Kochzone kann eine andere Einstellung haben.

• Einschalten oder Veränderung der Dauer:

Vorgang	Bedienfeld	Anzeige
Leistung auswählen		über den “SLIDER“ fahren	[1] bis [9]
Zeitschaltuhr auswählen		Auf [ [ ] drücken	[00] blinkt
Zeit einstellen		über den “SLIDER“ der	Zeit eingeben
Gewünschten Zone fahren
Die Dauer ist aktiviert und der Zeitablauf beginnt.

• Zeitschaltuhr ausschalten:

Vorgang	Bedienfeld	Anzeige
Zeitschaltuhr auswählenDie Zeitschaltuhr Stoppen		Auf [ [IMAGE] ] drückenüber den “SLIDER“ der gewünschten Zone fahren	[ 00 ] blinktZeit vermindernbis auf [ 00 ]

Wenn mehrere Zeitschaltuhren in Betrieb sind, bitte Vorgang wiederholen.

• Zeitschaltuhr als Eieruhr:
Die Zeitschaltuhr funktioniert unabhängig von den Kochzonen und schaltet sich aus sobald eine Kochzone in Betrieb ist. Der Ablauf erfolgt auch wenn das Kochfeld ausgeschaltet ist.

Vorgang	Bedienfeld	Anzeige
Einschalten der Kochmulde		Auf [ [ ] drücken	[ 0 ]
Zeitschaltuhr auswählen		Auf [ [ ] drücken	[ 00 ] blinkt
Zeit einstellen		Auf einem “SLIDER“ rutschen	Zeit verlängern

Die Dauer ist aktiviert und der Zeitablauf beginnt.

• Automatisches Ausschalten:

Nach Ablauf der programmierten Kochdauer wird ein blinkendes [00] angezeigt und mit einem akustischen Signal quittiert.

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur Taste [ Ⓤ ] zu betätigen.

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

• Aktivierung der Ankochautomatik:

Vorgang	Bedienfeld	Anzeige
Leistung auswählen (z.B. « 7 »)	über den “SLIDER“ bis auf [ 7 ] fahren und 3s weiterbetätigen	[ 7 ] blinkt mit [ A ]

• Abschalten der Ankochautomatik:

Vorgang	Bedienfeld	Anzeige
Leistung auswählen	über den “SLIDER“ fahren	[0] bis [9]

Eingestellte Fortkochstufe	Ankochautomatik Zeit (Min:Sek)
1	00:40
2	01:12
3	02:00
4	02:56
5	04:16
6	07:12
7	02:00
8	03:12
9	-:-

Stop&Go Funktion

Diese Funktion erlaubt vorübergehend, das Kochen mit denselben Leistungseinstellungen zu unterbrechen oder zu reaktivieren.

• Stop&Go Funktion einschalten/ausschalten :

Betätigung	Bedienfeld	Anzeige
Stop&Go einschalten	Auf Taste [ Stop ] 2s drücken	[ II ] auf alle Anzeigen Stop&Go Anzeige blinkt
Stop&Go ausschalten	Auf Taste [ Stop ] 2s drücken Auf einen « SLIDER » drücken	vorherige Einstellungen

Memoryfunktion

Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren:

• Leistungsstufen der Kochzonen
- Timer- Einstellungen der Kochzonen
- Einstellungen der Ankochautomatik

Memory-Funktion aufrufen:

• Kochfeld einschalten ([ [ ] drücken)
• Auf Taste [Stop] drücken, bevor die Anzeige zu blinken aufhört.

Die Werte der letzten Einstellungen sind wieder aktiviert.

Warmhaltefunktion

Mit diesen Funktionen werden Speisen auf ca. 42°C, 70°C oder 94°C warmgehalten.

• Ein- und Ausschalten :

Vorgang	Bedienfeld	Anzeige
ca. 42°C Warmhaltefunktion (Schmelzfunktion)	Auf den « SLIDER » zwischen Stufe [0] und [1] drücken	[-]
ca. 70°C Warmhaltefunktion	einmal auf Taste [Warmhalte] drücken und dann noch einmal auf den “SLIDER“ der gewünschten Kochzone	[=]
ca. 94°C Warmhaltefunktion	zweimal auf Taste [Warmhalte] drücken und dann noch einmal auf den “SLIDER“ der gewünschten Kochzone	[=]
Ausschalten	über den “SLIDER“ fahren	[0] zu [9]

Brückenfunktion

Diese Funktion erlaubt zwei Kochzonen für einen Kochvorgang zusammen zu schalten (Mitte Kochzonen). Die Boosterfunktion kann beim Brücken nicht verwendet werden.

• Brückung von 2 Kochstellen

Vorgang	Bedienfeld	Anzeige
Einschalten der Kochmulde	Auf [ ☐ ] drücken	[ 0 ]
Brücke einschalten	Auf die „SLIDER“ der beiden zu brückenden Kochstellen drücken	[ 0 ] und [ ∩]
Leistung erhöhen	Über den “SLIDER“ der die Leistung anzeigt fahren	[ 1 ] bis [ 9 ]
Brücke ausschalten	Auf die „SLIDER“ der beiden Gebrückten Kochstellen drücken	[ 0 ]

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste [☐]) verriegelt werden.

• Verriegelung aktivieren:

Vorgang

Verriegelung einschalten Verriegelung abschalten

Bedienfeld

auf [Taste Verriegelung] 6s drücken auf [Taste Verriegelung] 6s drücken

Anzeige

Schlüsselanzeige blinkt Schlüsselanzeige fix

Betriebsdauerbegrenzung

Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe.

Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet.

Eingestellte Kochstufe	Betriebsdauerbegrenzung(Std : min)
1	08:36
2	06:42
3	05:18
4	04:18
5	03:30
6	02:18
7	02:18
8	01:48
9	01:30

Kochgeschirr

Geeignete Materialien: Stahl, emailierter Stahl, Gusseisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden

Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischen Boden, Kupfer, Messing, Glas, Steingut, Porzellan

Die Topfhersteller geben meist an, ob ihre Produkte induktionsgeeignet sind.

So überprüfen Sie die Induktionskompatibilität der Töpfe:

• Füllen Sie das Kochgeschirr mit etwas Wasser und setzen Sie es auf die Induktionskochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Das Wasser muss in einigen Sekunden warm werden.
• Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.

Einige Töpfe können Geräusche erzeugen, wenn sie auf eine Induktions-Kochzone gesetzt werden. Diese Geräusche stellen in keinem Fall einen Fehler des Gerätes dar und beeinflussen keineswegs seine Funktion.

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

Einstellbereiche

(diese Angaben sind Richtwerte)

1 bis 2 Schmelzen, Auflösen, Zubereitung	Saucen, Butter, Schokolade Gelatine, Joghurt ,
2 bis 3	Quellen, Auftauen, Warmhalten	Reis, Gefrorene Gerichte, Fisch, Gemüse
3 bis 4 Dampfgaren, Dünsten	Fisch, Gemüse, Obst
4 bis 5	Dünsten, Quellen, Auftauen	Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 bis 7	Ankochen, Fortkochen	Fleisch, Leber , Eier, Wurst Gulasch, Rouladen
7 bis 8	Schonendes Braten	Fisch, Schnitzel, Bratwurst, Spiegeleier
9	Backen, Ankochen	Steaks, Omelett Pfannkuchen, Linsen
P und ,, ,,	Kochen Grosse Wassermengen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät vor der Reinigung abkühlen, es besteht sonst Verbrennungsgefahr.

Reinigen Sie das Kochfeld regelmässig. Benutzen Sie dazu ein feuchtes Tuch und wenig Putzmittel oder ein spezielles Produkt für Glaskeramik.

• Um das Gerät zu reinigen, muss es ausgeschaltet sein.
• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht erlaubt.
• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen.
• Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.
• Entfernen Sie Zucker oder zuckerhaltige Speisereste sofort.

Das Kochfeld oder die Kochzonen lassen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen.
• Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
• Das Kochfeld ist verriegelt.
• Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
- Ein Kochtopf oder Gegenstände bedecken die Tasten.

In der Anzeige erscheint [U]:

• Das Kochgeschirr ist nicht auf der Kochzone.
• Das Ko chgeschirr ist nicht Induktiongeeignet
- Der Topfboden- Durchmesser ist zu klein für diese Kochzone.

In der Anzeige erscheint [E]:

• Das Gerät vom Netz trennen und wieder anschließen.
  • Den Kundendienst anrufen.

Eine Kochzone oder das gesamte Kochfeld schaltet ab:

• Die Sicherheits- Abschaltung hat ausgelöst.
- Es ist vergessen worden, eine Kochstelle abzuschalten.
- Es sind mehrere Sensortasten bedeckt.
- Der Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder bzw. automatisch abgeschaltet

Das Kühlgebläse läuft nach dem Ausschalten weiter:

• Das ist keine Störung, das Gebläse läuft so lange, bis das Gerät abgekühlt ist.
  • Das Gebläse schaltet automatisch ab.

Die Ankochautomatik schaltet nicht ein:

• Die Kochzone ist noch heiß [H]
• Die höchste Leistungsstufe ist eingeschaltet [9]

In der Anzeige erscheint [II]:

- Finden Sie im Kapitel Pausenfunktion.

UMWELTSCHUTZ

• Die Verpackungsmaterialen sind umweltfreundlich und Recycling fähig.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
• Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

MONTAGEHINWEISE

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

Dichtung Einbau:

2 mm 2 3

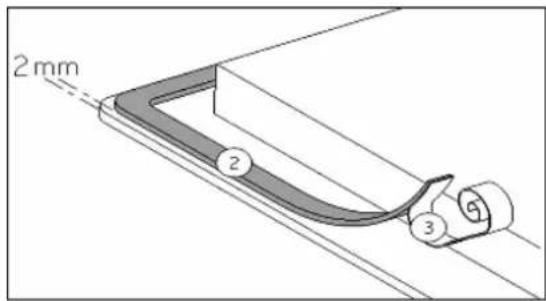

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkannte des Glases aufkleben.

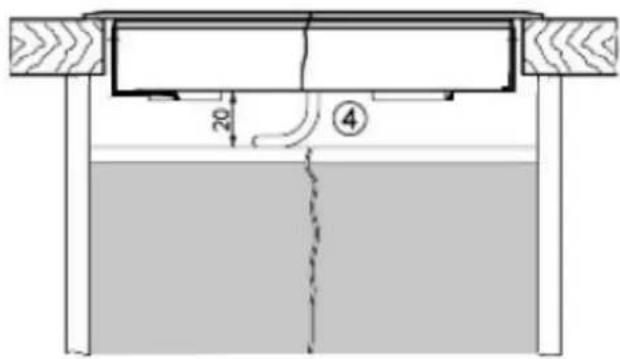

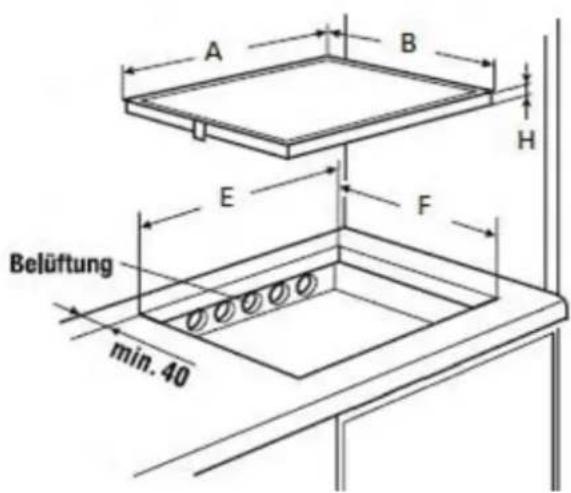

A B H E F Belüftung min. 40

20 ④

Einbau :

- Einbaudimensionen:

	A	B	E	F	H
EKIF8842.1	798 mm	518 mm	750 mm	490 mm	48 mm
EKI8842.1FEKI8842.1ED	800 mm	520 mm	750 mm	490 mm	48 mm

- Der Abstand vom Ausschnitt bis zu einer Wand und/oder einem Möbelstück muss mindestens 40 mm betragen.

- Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Achtung: von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde.

• Die Arbeitsplatte muss mit hitzebeständigem Kleber (75 °C) verarbeitet sein.

• Die Wandabschlussleisten müssen hitzebeständig sein.

- Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.

- Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftspalt von 20 mm notwendig.

- Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.

- Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 650 mm sein.

- Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.

- Die Schnittflächen von Arbeitsplatten sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

- Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.

Belüftung

- Die Rückwand des Unterschranks muss im Bereich des Arbeitsplattenausschnitts offen sein, damit ein Luftaustausch gegeben ist.

- Die vordere Traversleiste des Möbels ist zu entfernen, damit eine Luftdurchlassöffnung unterhalb der Arbeitsplatte über die gesamte Breite des Gerätes entsteht.

- Eventuelle Traversleisten unterhalb der Arbeitsplatte müssen mindestens im Bereich des Arbeitsplattenausschnittes entfernt werden.

- Der Abstand zwischen Induktionskochfeld und Küchenmöbel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüftung der Induktion gewährleistet ist.

- Übermäßige Hitzeentwicklung von unten z.B. von einem Backofen ohne Querstromlüfter ist zu vermeiden.

- Wenn bei Einbauherden der Pyrolysebetrieb stattfindet, darf das Induktionskochfeld nicht benutzt werden.

ELEKTROANSCHLUSS

- Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

- Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.

- Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.

- Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.

• Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen durch Einbauten abgedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V\~ 50/60 Hz ausgelegt.

Schließen Sie immer den Schutzleiter mit an.

Beachten Sie das Anschlussschema.

Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen hinein.

Netz	Anschluss	Durchmesser	Kabel	Sicherung
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 Phasen + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

(*) laut EN 60 335-2-6/1990 Norm

① ⊥ ⊥ ⑤—④ N L2 ③ ②—① L1 L1 1N~ 2~ 230 - 240 V

① ↓ ⑤—④ ③ ② ① 2N~ N L2 L1 ← 230V → 230V

5 L3 4 3 2 1 L2 L1 3~ 230V 230V

Anschluss des Kochfeldes :

Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasiger Anschluss 230V\~1P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2, dann zwischen

Anschlussklemme 4 und 5.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4 oder 5, die Phase L an Anschlussklemme 1 oder 2.

Zweiphasiger Anschluss 400V\~2P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 4 und 5.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4 oder 5, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung ! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder mangelhaften Erdungsanschluss entstehen.
