BEDIENUNGSANLEITUNG EKIF 8741.0 Küppersbusch

flächenbündiger Einbau

GB Assembly instructions for semi-integrated installation
F Notice de montage pour le montage a surface plane
NL Montage-aanwijzing voor randloze inbouw
① Indicazioni di montaggio per l'incasso a paro
E Instrucciones para el montaje al ras
P Instruções de montagem para a montagem nivelada
GR Οδηγίες συναρμολ όγησης για ισοπεδο εντοιχισμο

EK . F ...

ALLERFEINSTE KÜCHENTECHNIK

GB 4

F 6

NL....8

I....10

E 12

P 14

GR 16

Montage

Hinweis

KÜPPERSBUSCH-Einbaukochflächen können und dürfen ausschließlich mit KÜPPERSBUSCH-Einbaubacköfen mit Gerätekühlung kombiniert werden.

Die Verwendung anderer Fabrikate schließt jegliche Haftung durch Küppersbusch aus.

Die erteilten Prüfzeichen-Genehmigungen werden bei Nichtbeachtung dieser Vorschrift ungültig!

Wichtig:

Weitere Hinweise zum Einbau entnehmen Sie bitte der Bedienungs- und Montageanweisung.

Achtung, bei Verwendung von Kunststoffarbeitsplatten:

Es gibt Hersteller von Kunststoffarbeitsplatten, welche den Einbau von flächenbündigen Kochfeldern in deren Kunststoffarbeitsplatten ablehnen.

Bitte erkundigen Sie sich bei dem Hersteller Ihrer Arbeitsplatte nach der Verwendungsmöglichkeit für den flächenbündigen Einbau von Kochfeldern. Sollte der Hersteller diesem Einbau nicht ausdrücklich zustimmen, dann machen wir Sie darauf aufmerksam, dass wir die Gewährleistung bei Folgeschäden an der Arbeitsplatte ablehnen. (Die Kunststoffarbeitsplatte könnte u.U. durch Wärmedehnung reißen).

Einbaumaße Arbeitsplattenausschnitt

Siehe auch Abschnitt „Arbeitsplattenausschnitt herstellen“.

Modelle EK.F 3..

283 +2 508 +2 490 ±2 265 ±1 60

Modelle EK.F 6..

578 +2 508 +2 490 ±2 560 ±1 60

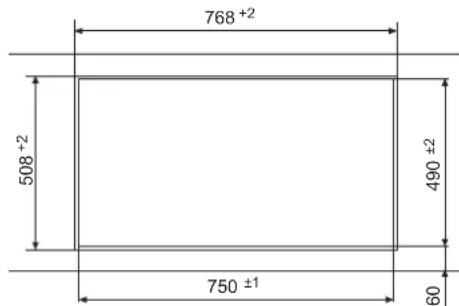

Modelle EK.F 8..

768 +2 508 +2 490 ±2 750 ±1 60

Einbausituation mit Ausfräsung in der Arbeitsplatte.

4 - 5 -0,5

Einbausituation bei Verwendung von Auflagewinkeln bzw. Holz- oder Steinleisten.

4 - 5 - 0,5

Arbeitsplattenausschnitt herstellen

Der Ausschnitt wird in zwei Arbeitsschritten hergestellt.

1. Den Ausschnitt für die Bodenwanne herstellen.

2. Die Ausfräsung für die Auflage der Glaskeramik-Platte vornehmen. (Für diese Ausfräsung ist mindestens eine Oberfräse mit Führungsleiste erforderlich.)

4 - 5 -0.5 2 +1,0 4

Das Außenmaß der Ausfräsung sollte immer ca. 6 mm größer sein als das Außenmaß der Glaskeramik-Kochfläche, damit eine Abdichtung (siehe: „Kochfläche einkleben“) vorgenommen werden kann.

Alternativ kann auch an Stelle des zweiten Arbeitsschrittes die Auflage für die Glaskeramikplatte komplett herausgeschnitten und höhenversetzt wieder eingeklebt werden.

Der Einbau von Holz- oder Steinleisten sowie von Stahlwinkeln ist ebenfalls möglich.

1. Den Ausschnitt für das Kochfeld herstellen.

2. Holz- / Steinleiste oder Auflagewinkel an der Arbeitsplatte befestigen.

4 - 5 -0.5 2 +1,0 4

Bei einer Stein-Arbeitsplatten kann die Glaskeramikfläche vollständig flächenbündig eingelassen werden. Die Ausfräsung muss daher ca. 5 ^-0,5 mm tief sein.

Bei Holzarbeitsplatten muss die Ausfräsung ca. 4^-0,5 mm tief sein. Der daraus resultierende Überstand der Glaskeramikfläche gegenüber der Arbeitsplatte von min. 1 mm dient dazu, die Kunststoff-Oberfläche der Arbeitsplatte vor dem unbeabsichtigten Abstellen eines heißen Topfes zu schützen.

Hinweis!

Um eine exakte Flächenbündigkeit bei Steinarbeitsplatten herzustellen, ist die Ausfräsung ggf. anzupassen.

Kochfläche einkleben

Hinweise

• Um Schäden an der Arbeitsplatte und an der Kochfläche zu vermeiden, ist es erforderlich, das System Arbeitsplatte/Kochfläche dauerhaft wasserdicht zu verkleben.
  • Die zu verklebenden Teile müssen trocken und fettfrei sein.
• Zum Einkleben der Kochflächen benötigen Sie den Sperrprimer 101 und den hitze- und feuchtigkeitsbeständigen Silikonkleber Pactan 7056 der Firma Heidelberger Baustofftechnik, auch erhältlich über das Küppersbusch Ersatzteilwesen.

Beachten Sie unbedingt die Hinweise bei beiden Materialien beiliegenden Verarbeitungshinweise!

Hier finden Sie auch die Berechnungsformel zum Aushärten

des Silikonklebers. Vor Ablauf dieser Aushärtzeit darf die Kochfläche nicht in Betrieb genommen werden, da der Silikonkleber beschädigt werden kann!

• Verkleben Sie die Kochfläche nur an ihren Außenrändern!
• Bei Steinarbeitsplatten soll der Einbau bündig erfolgen, bei wärmeempfindlichen Arbeitsplatten (z.B. Holz) muss die Kochfläche ca. 1 mm überstehen.
• Nie die Kochfläche mit der Glaskeramik ungeschützt auf die Arbeitsplatte oder den Boden legen. Durch Verschmutzungen (Metallspäne, Steinreste ö. ä.) können Kratzer auf der Oberfläche der Glaskeramik entstehen. Bitte immer Pappe oder eine Wolldecke unterlegen.

Arbeitsablauf

1. Dichtband ① in die Ecke der Auflagekante der Arbeitsplatte aufkleben, so dass sich kein Pactan ② unter das Kochfeld durchdrücken kann.

Wichtig: Nur das der Kochfläche beiliegende Dichtband verwenden! Bei Verwendung anderer Dichtungen ist nicht gewährleistet, dass die Kochfläche nach dem Einbau nicht weiter absackt.

1. Die Kochfläche ohne Kleber in den Arbeitsplattenausschnitt einlegen und die Höhe prüfen. Ggf. die mitgelieferten Unterlegplättchen auf die Auflagekante für die Kochfläche in gleichmäßigen Abständen als Höhenausgleich auflegen.
2. Die Kochfläche wieder herausnehmen.
3. Die Außenränder der Kochfläche sowie die seitlichen Schnittflächen der Arbeitsplatte im Bereich des Verklebens mit dem Sperrprimer vorbehandeln.

Den Primer auf stark saugende Untergründe (z. B. Spanplatten) dick mit einem Pinsel auftragen. Bei schwach saugenden Untergründen (z. B. Marmor oder Granit) genügt es, den Primer dünn mit einem Filz aufzutragen.

Wichtig: Nach dem Auftragen muss der Primer immer ca. 30 Minuten lang ablüften.

1. Nun die Kochfläche einlegen und ausrichten.
2. Schließlich den Spalt zwischen Kochfläche und Arbeitsplatte mit Pactan ausfugen.

1. Die Fuge mit einem Spachtel und entspanntem Wasser glätten.

Achtung: Dichtband verwenden! Pactan ② darf sich an keiner Stelle unter die Auflagefläche drücken. Ein späteres Herausnehmen der Mulde ist sonst nicht mehr möglich. Bei Nichtbeachtung keine Gewährleistung.
