BEDIENUNGSANLEITUNG CKA 580 Küppersbusch

GEBRAUCHS- UND MONTAGEANWEISUNG

GB INSTRUCTIONS FOR FITTING AND USE
F INSTRUCTIONS DE MONTAGE ET D'UTILISATION
NL GEBRUIKS- EN MONTAGE-INSTRUCTIES
ISTRUZIONI PER L'USO ED IL MONTAGGIO
E INSTRUCCIONES PARA EL USO Y MONTAJE
P MANUAL DE INSTRUÇÕES DE USO E DE MONTAGEM
GR ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ
PL INSTRUKCJA OBSŁUGI I MONTAŻU
HU HASZNÁLATI ÉS BESZERELÉSI UTASÍTÁS

D Einbau-Glaskeramik-Kochfeld mit Touch-Control-Bedienung

Sie haben ein Glaskeramik-Kochfeld mit einem Touch-Control-Bedienfeld erworben?

Damit Sie lange Zeit Freude an Ihrem Kochfeld haben, beachten Sie bitte besonders die Kapitel 2 und 3 in dieser Gebrauchsanweisung.

Diese Gebrauchsanweisung gilt für mehrere Kochfeld-Typen. Dem Typenschild auf der Vorderseite dieser Gebrauchsanweisung können Sie entnehmen, welchen Kochfeld-Typ Sie erworben haben.

Inhalt

1. Bedienung

1.1 Ihr neues Kochfeld
1.2 Touch-Control-Bedienfeld
1.3 Touch-Control-Bedienung

2. Worauf Sie achten müssen

2.1 Einige Tipps zu den Töpfen
2.2 Wichtige Hinweise

3. Reinigung und Pflege

4. Montage

4.1 Elektrischer Anschluss
4.2 Wartungs- und Reparaturarbeiten
4.3 Arbeitsplattenausschnitt
4.4 Einbau

Sicherheitshinweise

Vorsicht!

Personen, die mit dem Umgang mit der Einbaukochfläche nicht vertraut sind, dürfen diese nur unter Aufsicht betreiben.

Kleinkinder grundsätzlich fern halten und sicherstellen, dass sie nicht mit dem Gerät spielen.

Hinweise zum Umweltschutz

Verpackungsentsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

Altgeräte-Entsorgung

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

1. Bedienung

1.1 Ihr neues Kochfeld mit Touch-Control-Bedienung

Diese Anleitung gilt für die Typen: FGKST 58., FGKST 75., .GKST 58.. und .GKST 75...

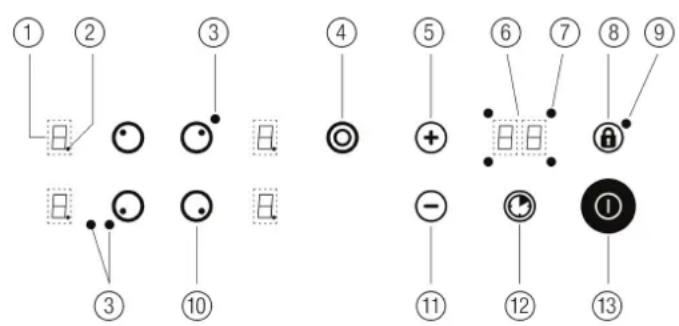

1.2 Touch-Control-Bedienfeld

Nach dem Anlegen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selbst-Test der Steuerung, der durch einen kurzen Signalton abgeschlossen wird.

①Kochstufenanzeige
②Bereitschaftspunkt Kochzone (leuchtet: Kochzone bedienbar)
③Kontrollleuchte Mehrkreiszuschaltung
④Mehrkreistaste
⑤Plustaste
⑥Zeituhranzeige
⑦Kontrollleuchte Zeituhr
⑧Verriegelungstaste
⑨ Kontrollleuchte Verriegelung (Steuerung)
⑩Kochzonentaste
⑪Minustaste
⑫Zeituhrtaste
⑬Ein/Ausschalttaste (Steuerung)

Grundsätzlich wird jede Tastenbetätigung durch einen Signalton bestätigt.

Durch Betätigung der Ein/Ausschalttaste ⑬ wird die Steuerung eingeschaltet: Zum Einschalten den Finger auf die Taste legen bis bei allen Kochstufenanzeigen eine „0“ leuchtet und der Bereitschaftspunkt Kochzone ② blinkt. Die weitere Betätigung muss nun innerhalb der nächsten zehn Sekunden erfolgen, da die Steuerung sich ansonsten wieder automatisch ausschaltet.

Um eine Kochzone einzuschalten, die entsprechende Kochzonentaste ⑩ der gewünschten Kochzone betätigen. Der jeweilige Bereitschaftspunkt Kochzone ② der aktivierten Kochzone leuchtet auf.

Mit der Minus- oder Plustaste ⑪/⑤ eine Kochstufe von 1–9 wählen. Jede Kochzone kann im eingeschalteten Zustand jederzeit ausgeschaltet werden. Die gewünschte Kochzone muss dazu aktiviert sein, Bereitschaftspunkt Kochzone ② leuchtet auf.

Mit der Minustaste ⑪ kann die Kochstufe auf „0“ herunter geschaltet oder durch gleichzeitiges Betätigen der Minus und Plustaste ⑪+⑤ direkt ausgeschaltet werden.

Grundsätzlich kann die komplette Steuerung zu jedem beliebigen Zeitpunkt über die Ein/Ausschalttaste ⑬ ausgeschaltet werden: Zum Ausschalten der gesamten Mulde den Finger kurze Zeit auf die Ein/Ausschalttaste ⑬ legen bis die Kontrollleuchten aus sind.

Durch Betätigung der Verriegelungstaste ⑧ werden alle Tasten, bis auf die Ein/Ausschalttaste ⑬, gegen unbeabsichtigte Betätigung gesperrt. Eine erfolgte Verriegelung wird durch die Kontrollleuchte ⑨ angezeigt. Ein erneutes Betätigen der Verriegelungstaste ⑧ hebt diesen Zustand wieder auf.

Restwärmeanzeige

Die Restwärmeanzeige erfolgt durch ein leuchtendes „H“ auf der jeweils zugehörigen Kochstufenanzeige ①.

Ankochstoß

Kochzone durch die Kochzonentaste ⑩ aktivieren. Die Minustaste ⑪ betätigen und die Kochstufe 9 wählen. Danach mit der Plustaste ⑤ Ankochstoß einschalten. Die Kochstufenanzeige ① wechselt während der Ankochzeit ständig zwischen dem Zeichen „A“ (Ankochstoß) und der eingestellten Kochstufe. Jetzt kann man die gewünschte Fortkochstufe von 1–8 wählen. Belässt man jedoch die Kochstufe 9 ohne eine Fortkochstufe 1–8 zu wählen, so wird der Ankochstoß nach 10 Sekunden automatisch ausgeschaltet. Die Dauer des Ankochstoßes ist von der gewählten Fortkochstufe abhängig und aus der beigefügten Zeittabelle zu entnehmen.

Wird nach dem Wählen der gewünschten Fortkochstufe die Plustaste ⑤ gedrückt, so wird die Zeitdauer des Ankochstoßes, entsprechend der Zeittabelle, nach oben angepasst. Wird nach dem Auswählen der gewünschten Fortkochstufe die Minustaste ⑪ gedrückt, so wird der Ankochstoß vorzeitig beendet.

Zeittabelle

AKS = Ankochstoß, Zeitdauer in Minuten, Sekunden

Kochstufe AKS (Min:Sec)
1 01:00
2 03:00
3 04:48
4 06:30
5 08:30
6 02:30
7 03:30
8 04:30
9	—:—

Zweikreis-/Dreikreiszuschaltung

Die Zweikreis-/Dreikreiszuschaltung der jeweiligen Kochzone kann nur nach dem Aktivieren und Einschalten der entsprechenden Kochzone erfolgen.

Gewünschte Kochstufe von 1-9 wählen. Durch Betätigen der Mehrkreistaste ④ den zweiten Heizkreis zuschalten. Die Kontrollleuchte ③ leuchtet auf. Bei Dreikreiszuschaltung durch weiteres Betätigen der Mehrkreistaste ④ den dritten Heizkreis zuschalten. Die zweite Kontrollleuchte ③ leuchtet auf. Für das Ausschalten der Zweikreis-/Dreikreiszuschaltung muss die entsprechende Kochzone aktiviert sein. Durch erneutes Betätigen der Mehrkreistaste ④ schalten sich die äußeren Heizkreise aus. Die Kontrolllampen ③ erlöschen.

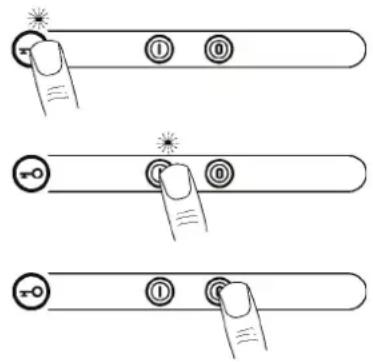

Warmhaltezone

Die Warmhaltezone eignet sich zum Warmhalten fertiggegarter Speisen, die während des Warmhaltens abgedeckt sein sollten.

Die Bedienung der Warmhaltezone erfolgt über den Berührungsschalter. Für das Einschalten der Warmhaltezone sind zwei Tastenbetätigungen nacheinander erforderlich. Zuerst muss die Schlüsseltaste betätigt werden (LED 1 leuchtet auf).

Nun muss innerhalb von 6 Sekunden die I-Taste betätigt werden (LED 1 erlischt/LED 2 leuchtet auf), die Warmhaltezone ist eingeschaltet.

Durch Betätigen der 0-Taste wird die Warmhaltezone wieder ausgeschaltet (LED 2 erlischt).

Verfügt Ihr Kochfeld über eine Topferkennung, so prüft die TE, nach dem Auswählen einer Kochstufe, ob ein Metalltopf auf der Kochstelle steht. Wird kein Topf erkannt, so erscheint in der Anzeige ein u und der Heizkörper bleibt ausgeschaltet. Wird nun innerhalb von 10 Minuten ein Topf auf die Kochzone gestellt, schaltet sich der Heizkörper ein und in der Anzeige erscheint die ausgewählte Kochstufe. Kochzonen mit Zweikreisbeheizung oder Bräterzone werden automatisch zugeschaltet, das heißt, die TE erkennt auch die Größe des Topfes. Wird kein Topf auf die Kochzone gestellt, so wird diese aus Sicherheitsgründen nach 10 Minuten ausgeschaltet.

Die TE erkennt nur metallische Töpfe. Damit man auch mit nichtmetallischem Kochgeschirr kochen kann, lässt sich die TE für jede Kochzone ausschalten. Die gewünschte Kochzone ⑩ muss dazu aktiviert sein ② und eine Kochstufe gewählt werden. Nun ist zunächst die Mehrkreistaste ④ und anschließend zusätzlich die entsprechende Kochzonentaste ⑩ zu betätigen. Jetzt kann ohne die TE gekocht werden. Die Zweikreisbeheizung oder Bräterzone kann nun durch die Mehrkreistaste ④ zugeschaltet werden.

Die TE wird wieder aktiviert, indem man die Kochzone ausschaltet; beim erneuten Einschalten ist die TE wieder aktiv.

Wann muss die Topferkennung abgeschaltet werden?

1. Bei Verwendung von nichtmetallischen Töpfen
2. Bei Töpfen, die aufgrund ihrer Größe bzw. Material den äußeren Heizkreis bei Mehrkreiskochzonen bereits zuschalten, diesen aber nicht oder nur wenig bedecken.

Nach dem Gebrauch ist die Kochzone aus Sicherheitsgründen über die Touch-Control auszuschalten, damit sich durch Verschieben der Töpfe oder Ablegen von metallischen Gegenständen nicht unbeabsichtigt eine Kochzone, bei noch eingeschalteter TE, einschalten kann.

Zeituhr

Mit der Zeituhr wird eine Kochzone nach einer eingestellten Zeit 01–99 Minuten automatisch ausgeschaltet. Die gewünschte Kochzone muss aktiviert sein; Bereitschaftspunkt ② leuchtet auf. Mit der Minus- oder Plustaste ⑪/⑤ eine Kochstufe von 1–9 wählen. Dann die Zeituhrtaste ⑫ betätigen. Die Zeituhranzeige ⑥ zeigt „00“ an. Mit der Minus- oder Plustaste ⑪/⑤ eine gewünschte Kochzeit 01–99 Minuten wählen. Die Kontrollleuchte ⑦ der eingestellten Kochzone leuchtet auf.

Die eingestellte Kochzeit kann zu jeder Zeit verändert werden. Die jeweilige Kochzone aktivieren, Zeituhrtaste ⑫ betätigen und mit der Minus- oder Plustaste ⑪/⑤ die Kochzeit ändern.

Wenn die eingestellte Kochzeit abgelaufen ist, schaltet sich die Kochzone automatisch aus und es ertönt 2 Minuten lang ein Signalton. Dieser kann durch Betätigen einer beliebigen Taste ausgeschaltet werden.

Soll die Zeituhr vorzeitig ausgeschaltet werden, die jeweilige Kochzonentaste ⑩ und die Zeituhrtaste ⑫ betätigen. Nun kann mit der Minustaste ⑪ oder durch gleichzeitiges Betätigen der Minus- und Plustaste ⑪+⑤ die Zeituhr auf „00“ gestellt werden.

Die Zeituhr kann auch ohne aktivierte Kochzone als Eieruhr-Funktion verwendet werden. Hierzu darf beim Einstellen der Zeituhr ⑫ keine Kochzone aktiviert sein (Bereitschaftspunkt Kochzone ② leuchtet nicht).

Sicherheitsabschaltung

Der Dauerbetrieb jeder einzelnen Kochzone ist durch eine Sicherheitsabschaltung zeitlich begrenzt, die die Kochzone entsprechend der gewählten Kochstufe nach einer bestimmten Zeitspanne abschaltet. Die Eingriffszeiten dieser Sicherheitsvorrichtung können aus der beigefügten Zeittabelle entnommen werden. Wenn die Sicherheitsschaltung die Touch-Control-Steuerung abgeschaltet hat, erscheint in der Kochstufenanzeige ① ein „0“ bzw. ein „H“ bei vorhandener Restwärme. Bei Betätigung der Ein/Ausschalttaste ⑬ ist die Steuerung wieder betriebsbereit.

Wird mehr als eine Taste gleichzeitig betätigt, ausgenommen die Minus- und Plustaste, so wird dies nicht als gültige Tastenbetätigung von der Steuerung akzeptiert. Werden eine oder mehrere Tasten länger als eine halbe Minute betätigt, durch Überkochen oder durch einen Topf, so geht die Steuerung von einem Fehlerfall aus und schaltet sich automatisch ab. Falls die Tastenbetätigung andauert, erfolgt ein Dauer-Signalton.

Zeittabelle
BDBGR = Betriebsdauerbegrenzung, Angabe in Stunden

Kochstufe BDBGR (h)
1	6
2	6
3	5
4	5
5	4
6	1.5
7	1.5
8	1.5
9	1.5

D

2. Worauf Sie achten müssen

2.1 Einige Tipps zu den Töpfen

Verwenden Sie nur Töpfe und Pfannen mit festen, ebenen und möglichst dicken Böden. Dies gilt besonders für das Garen bei hohen Temperaturen, z.B. Frittieren. Unebene Böden verlängern die Garzeiten und erhöhen den Energieverbrauch. Die beste Wärmeübertragung erzielen Sie, wenn Topf und Kochstelle gleich groß sind. Schließen Sie die Töpfe mit einem Deckel. Ohne oder mit verschobenem Deckel wird sehr viel Energie verschwendet.

Um direkt auf den Kochzonen zu arbeiten, können Sie Kochgeschirr aus feuerfestem Glas oder Porzellan verwenden, wenn deren Böden plangeschliffen sind. Bitte beachten Sie dabei die Gebrauchsanweisungen der Hersteller.

Übergelaufenes Gargut sollten Sie sofort entfernen.

Bevor Sie zum ersten Mal kochen, sollte das Kochfeld gereinigt werden. Anschließend schalten Sie die Kochstellen nacheinander, ohne Töpfe, für drei Minuten auf der höchsten Stufe ein. Damit wird der Neugeruch beseitigt und eventuelle Feuchtigkeit aus den Heizkörpern verdampft. Dieses ist notwendig, damit die elektronischen Schaltkreise einwandfrei funktionieren.

2.2 Wichtige Hinweise

Achtung: Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb heiß. Aus diesem Grunde sollten Kleinkinder grundsätzlich ferngehalten werden.

Vermeiden Sie, dass harte Gegenstände auf die Kochfläche fallen. Das Material ist unter bestimmten Voraussetzungen empfindlich gegen mechanische Belastungen. Punktförmige Schlagbelastung kann zum Bruch der Kochfläche führen. Falls durch unachtsame Behandlung die Keramikplatte Brüche, Sprünge oder Risse aufweist, ist sie sofort außer Betrieb zu nehmen und vom Netz abzuschalten. Dazu ist der Schutzschalter für den Herdanschluss im Sicherungskasten auszuschalten. Der Kundendienst muss verständigt werden.

Das Glaskeramikkochfeld darf nicht als Abstellfläche verwendet werden! Das Zubereiten von Speisen in Alufolien und Kunststoffgefäßen auf den heißen Kochzonen ist nicht zulässig.

Die Kochzonen nie ohne aufgestelltes Kochgut in Betrieb nehmen. Keine feuergefährlichen, leicht entzündbaren oder verformbaren Gegenstände direkt unter das Kochfeld legen.

Überhitzte Fette und Öle können sich entzünden; daher Speisen mit Fetten und Ölen z.B. Pommes frites, nur unter Aufsicht zubereiten. Außerdem dürfen keine Anschlussleitungen von Elektrogeräten, die z.B. in Steckdosen in Kochfeldnähe eingesteckt sind, mit den heißen Kochzonen in Berührung kommen.

Das Glaskeramikkochfeld darf unter keinen Umständen mit einem Dampfreinigungsgerät oder ähnlichem gereinigt werden!

3. Reinigung und Pflege

Reinigen Sie das abgekühlte Kochfeld nach jeder Benutzung. Selbst geringe Verschmutzungen brennen beim nächsten Einschalten fest. Verwenden Sie nur die empfohlenen Reinigungsmittel. Stahlwolle, Putzschwämme und pulverförmige Mittel erzeugen Kratzer. Backofenspray ist nicht geeignet, da es aggressiv ist und die Kochfläche angreift.

Leichte Verschmutzungen

Entfernen Sie leichte Verschmutzungen mit einem feuchten Tuch oder mit warmer Spüllauge. Spülmittelreste mit kaltem Wasser abwaschen, dann die Fläche gut trockenreiben. Wasserflecken die durch überkochendes Wasser entstanden sind, sollten Sie mit Essig bzw. Zitrone oder kalklösenden Mitteln beseitigen. Haben Sie eines dieser Mittel versehentlich auf den Rahmen gebracht, reiben Sie ihn sofort mit einem nassen Tuch ab, da sonst matte Stellen entstehen.

Starke Verschmutzungen

Entfernen Sie starke Verschmutzungen mit „Sidol Spezial für Edelstahl“, „Stahlfix“ oder „Cerafix“. Den Reiniger unverdünnt mit einem Haushaltspapiertuch auftragen und verreiben. Lassen Sie das Mittel einwirken, wischen Sie es dann mit kaltem Wasser vollständig ab und reiben Sie das Kochfeld trocken. Auf der Kochfläche verbliebener Reiniger kann beim Wiederaufheizen aggressiv werden.

Hartnäckige Verschmutzungen und Verkrustungen können Sie am besten mit einem Glasschaber entfernen c○. Glasschaber erhalten Sie in Geschäften für Haushaltswaren, Maler- und Heimwerkerbedarf oder über unseren Kundendienst. Achten Sie beim Kauf auf den Griff. Er sollte nicht aus Kunststoff sein, da Kunststoff an der heißen Kochfläche anklebt. Vorsicht bei der Handhabung Verletzungsgefahr.

Zuckerhaltige Speisen können die Glaskeramikoberfläche dauerhaft schädigen, weil sie diese nach dem Eintrocknen zerkratzen. Um solche Oberflächenbeschädigungen zu vermeiden, sofort im heißen Zustand mit dem Glasschaber entfernen Ⓓ, Ⓔ.

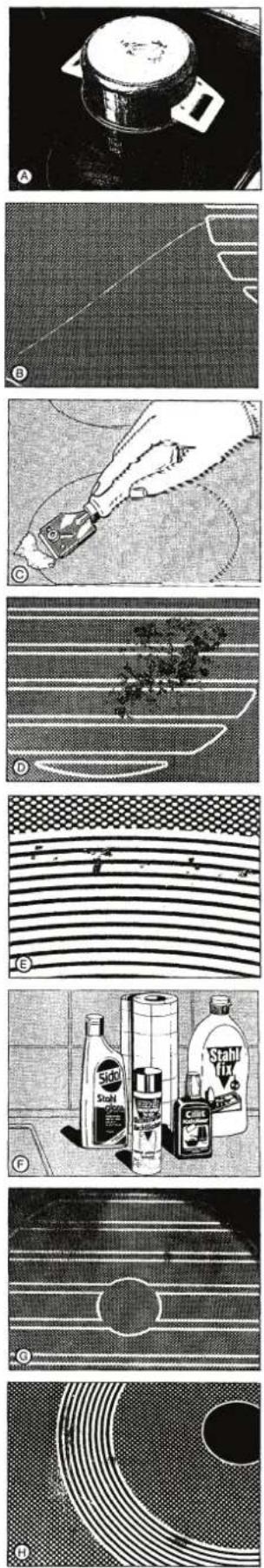

Farbliche Veränderungen des Kochfeldes

Sie haben keinen Einfluss auf Funktion und Stabilität der Glaskeramik. Es handelt sich dabei nicht um Veränderungen des Materials, sondern um nicht entfernte, eingebrannte Rückstände.

Metallisch schillernde Verfärbungen G○ entstehen durch Abrieb des Topf-bodens oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur mühsam mit „Sidol Spezial für Edelstahl“ oder „Stahlfix“ beseitigen. Eventuell müssen Sie die Reinigung mehrmals wiederholen.

Abgeschmirgeltes Dekor H. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es entstehen dunkle Flecken.

Angeschmolzenen Zucker oder zuckerhaltige Speisen sofort in heißem Zustand mit einem Glasschaber © entfernen; sonst können Schäden entstehen Ⓓ, Ⓔ.

Bei sachgemäßer Pflege bleibt Ihr Kochfeld lange Zeit schön, und Sie erleichtern sich die Reinigung.

Zur Pflege empfehlen wir Ihnen „Cerafix“. Der hohe Silikonanteil dieses Mittels erzeugt einen Schutzfilm, der wasser- und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und lassen sich dadurch viel leichter entfernen. Wichtig ist also eine regelmäßige Pflege.

4. Montage

4.1 Elektrischer Anschluss (Anschlusswerte)

(Anschlusswerte und Modellbezeichnung: siehe Vorderseite der Gebrauchsanleitung)

Der elektrische Anschluss muss von einem konzessionierten Fachmann ausgeführt werden, der sich dabei von dem ordnungsgemäßen Einbau entsprechend den gesetzlich anerkannten Vorschriften (Deutschland VDE, Österreich ÖVE, Schweiz SEV usw.) überzeugen muss. Es ist besonders darauf zu achten, dass diese Vorschriften und die des örtlichen Elektrizitätsversorgungsunternehmens vollständig eingehalten werden.

Dem Elektrogerät ist installationsseitig eine allpolig wirksame Trenneinrichtung mit mindestens 3 mm Kontaktöffnung vorzuschalten. Bitte beachten Sie, dass die vorhandene Netzspannung mit der auf dem Typenschild übereinstimmt.

Zum Anschluss muss der Schalterteildeckel auf der Geräteunterseite gelöst werden, um an die Anschlussklemme zu gelangen. Nach dem Anschluss muss der Deckel wieder befestigt und die Anschlussleitung mit der Zugentlastungsschelle gesichert werden.

Die Anschlussleitung muss mindestens dem Typ HO5 VVF entsprechen.

Es ist darauf zu achten, dass die unbenötigte Länge der Anschlussleitung nicht im Einbaubereich des Kochfeldes verlegt wird.

Die Lage der Kabeldurchführung entnehmen Sie bitte der Abb. 4.

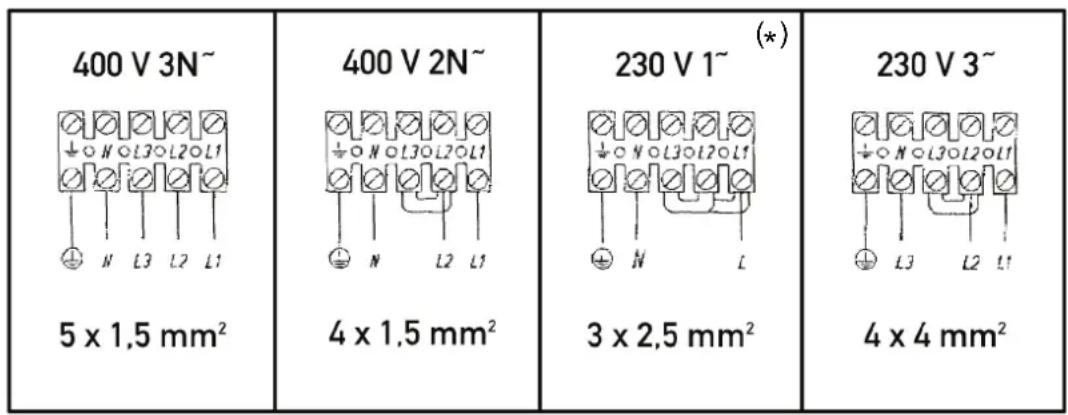

Anschlussmöglichkeiten

400 V 3N~ 5 x 1,5 mm² 400 V 2N~ 4 x 1,5 mm² 230 V 1~ 3 x 2,5 mm² 230 V 3~ 4 x 4 mm²

(*) Diese Anschlussvariante ist in der Schweiz durch den SEV nicht zugelassen.

4.2 Wartungs- und Reparaturarbeiten

Bei Reparatur muss das Gerät stromlos gemacht werden, d.h. die installationsseitige Trennvorrichtung muss vorher geöffnet werden. Bei Kundendienstfällen immer Typ und Fabr.Nr. angeben. Sie finden die notwendigen Daten auf dem Typenschild oder auf der Vorderseite der Bedienungsanleitung. Nach jedem Ausbau der Glaskeramik-Einbaukochfläche ist die Dichtung zu prüfen und gegebenenfalls zu erneuern.

4.3 Arbeitsplattenausschnitt

Alle Ausschnittsarbeiten an Möbel und Arbeitsplatte vor dem Einsetzen der Geräte durchführen und die Späne entfernen.

Die Maße des Arbeitsplattenausschnittes sind aus der Maßzeichnung zu entnehmen (Abb. 1+2).

Die Schnittflächen sollen mit einem Wasser abweisenden Schutzanstrich versiegelt werden.

Die Arbeitsplatte und somit die Kochfläche müssen unbedingt waage-recht eingebaut werden. Ein Verspannen der Kochfläche durch windschiefe Auflage erhöht die Bruchgefahr.

Prüfen Sie vor dem Einbau, ob die umlaufende Kochfelddichtung lückenlos eingelegt ist.

Bei Einbau des Glaskeramikkochfeldes in eine Arbeitsplatte mit einem keramischen oder ähnlichen Belag (Kacheln), ist die an dem Kochfeld befindliche Dichtung zu entfernen und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien, wie wärmebeständiger Silikon-Kautschuk, vorzunehmen.

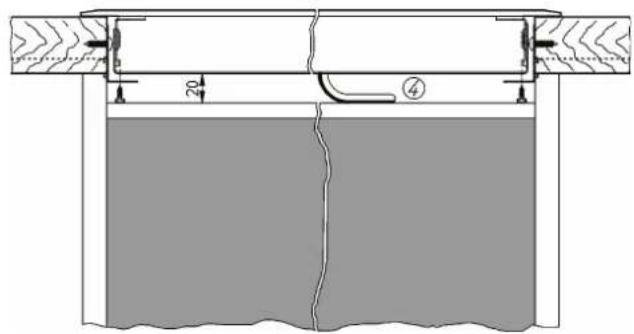

Achtung! Liegt das Kochfeld über Möbelteilen (Seitenwände, Schubkästen, etc.), so muss ein Zwischenboden eingebaut werden, so dass eine zufällige Berührung der Kochfeldunterseite nicht möglich ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein und muss mit einem Mindestabstand von 20 mm zur Kochfeldunterseite angebracht werden, so dass das Netzanschlusskabel nicht die Kochfeldunterseite berührt (Abb. 4). Soll das Kochfeld über einen Einbaubackofen eingebaut werden, so muss dieser mit einem Kühlgebläse ausgerüstet sein. Ein Zwischenboden ist in diesem Fall nicht notwendig.

Im Bereich des Arbeitsplattenausschnittes unterhalb der Arbeitsplatte dürfen keine Traversleisten vorhanden sein.

Das Kochfeld sorgfältig in den Ausschnitt einlegen und mit den entsprechenden Befestigungselementen fest mit der Arbeitsplatte verbinden.

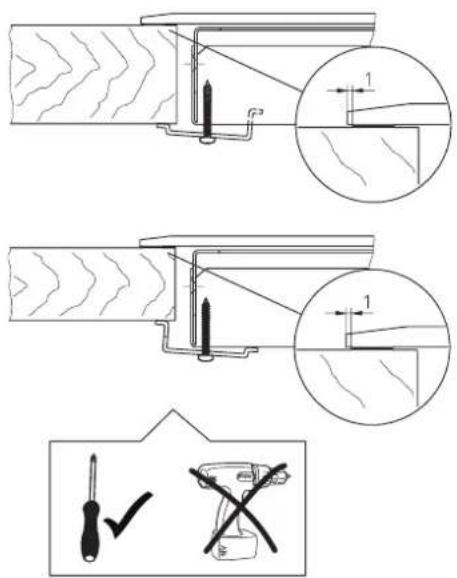

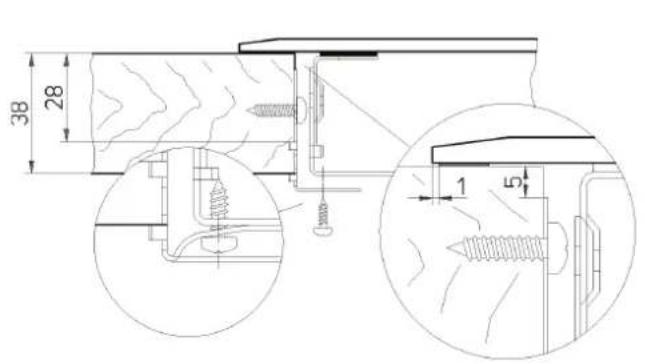

Die Federn werden nach Zeichnung in den Ausschnitt geschraubt. Danach wird das Kochfeld gleichmäßig von oben in diese Haltefedern gedrückt.

Beim Einschrauben ist grundsätzlich das obere Loch der Feder zu benutzen, es sei denn die Arbeitsplatte ist gefliest. (Abb. 3)

Achten Sie auf eine waagerechte Lage der Arbeitsplatte bzw. des Kochfeldes. Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in evtl. darunter eingebaute Elektrogeräte eindringen können. Dichtungsprofile, Dichtungsbänder, Dichtungsmittel einsetzen. Bezüglich des Schutzgrades gegen Feuergefahr handelt es sich um ein Gerät des Typs Y. Y bedeutet, dass dieses Gerät so aufgestellt werden kann, dass es mit seiner Rückseite und einer der beiden Seiten an willkürlich hohen Raum oder Möbelwänden steht. An die andere Seite dürfen jedoch nur Möbel oder andere Geräte mit gleicher Höhe wie dieses Gerät angestellt werden.

Typen: FGKST 58 .., FGKST 75 ..

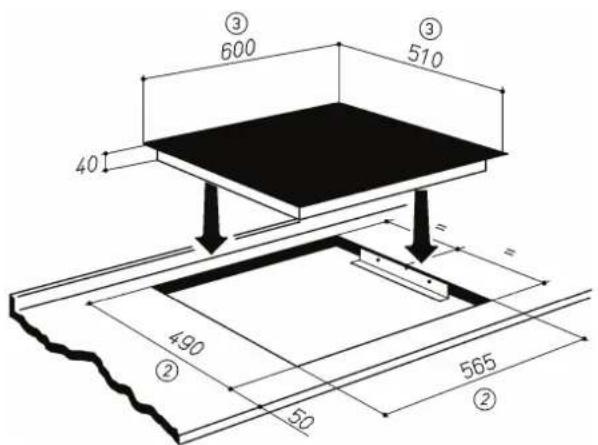

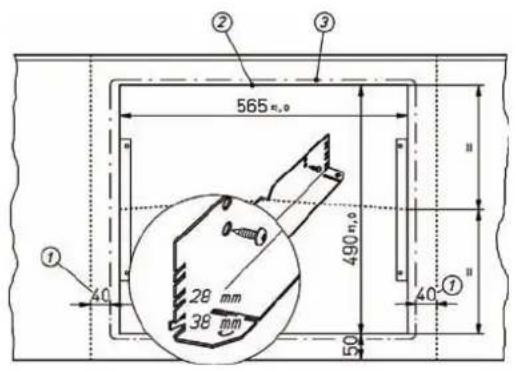

Typ: FGKST 58 ..

Abb. 1 Abb. 2

③ 600 ③ 510 40 490 ② 50 565 ②

① 40 28 mm 38 mm 565 mm 490 mm ② ③ ④ ⑤ 50

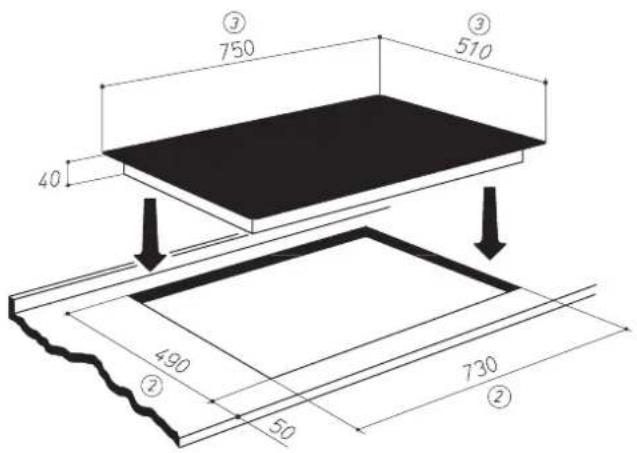

Typ: FGKST 75 ..

Abb. 1 Abb. 2

③ 750 ③ 510 40 490 ② 50 730 ②

① Mindestabstände zu benachbarten Wänden
② Ausfräsmaß
③ Kochfeldaußenmaß
④ Kabeldurchführung in der Rückwand

Abb. 3 Abb. 4

38 28 1 5

20 ④

Typen: FGKST 58 .., FGKST 75 ..

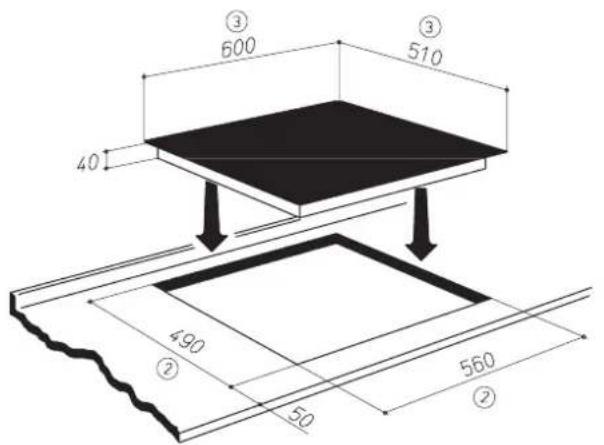

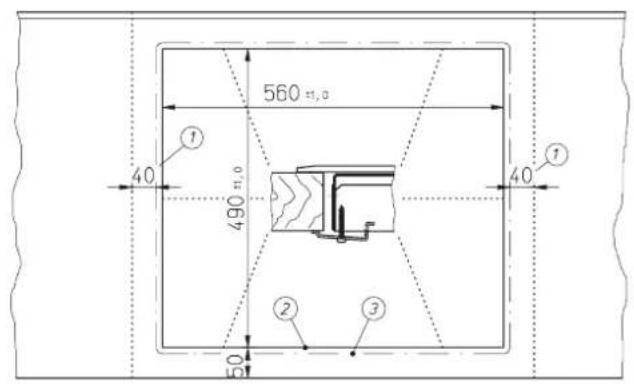

Typ: FGKST 58 ..

Abb. 1 Abb. 2

③ 500 ③ 510 40 490 ② 560 ② 50

560 40 490 50 ① ② ③ ④

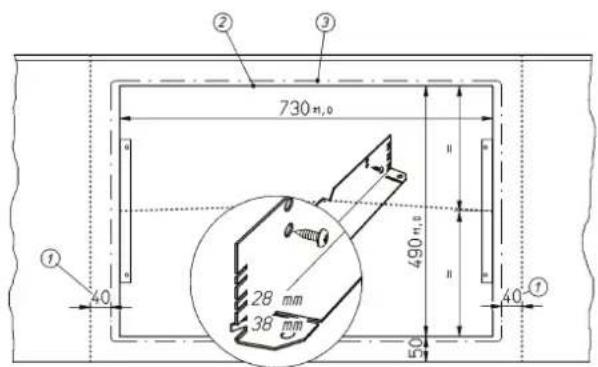

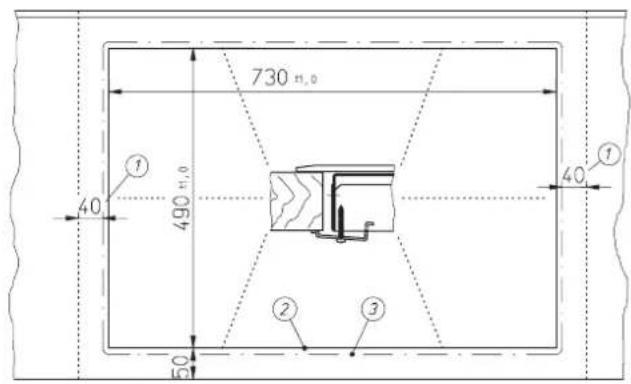

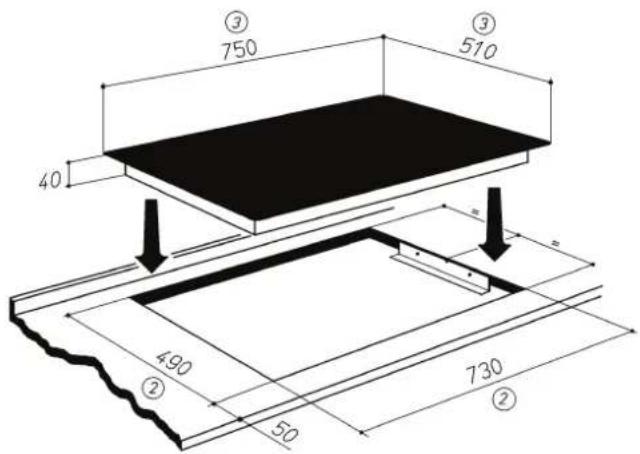

Typ: FGKST 75 ..

Abb. 1 Abb. 2

③ 750 ③ 510 40 490 ② 50 730 ②

730 n.0 490 n.0 40 50 ① ② ③ 40 ①

① Mindestabstände zu benachbarten Wänden
② Ausfräsmaß
③ Kochfeldaußenmaß
④ Kabeldurchführung in der Rückwand

Abb. 3 Abb. 4

① Mindestabstände zu benachbarten Wänden
② Ausfräsmaß
③ Kochfeldaußenmaß
④ Kabeldurchführung in der Rückwand

Abb. 3 Abb. 4
