BEDIENUNGSANLEITUNG CKA 800 DUO Küppersbusch

GEBRAUCHS- UND MONTAGEANWEISUNG

GB AUS INSTRUCTIONS FOR FITTING AND USE
F INSTRUCTIONS DE MONTAGE ET D'UTILISATION
NL GEBRUIKS- EN MONTAGE-INSTRUCTIES
ISTRUZIONI PER L'USO ED IL MONTAGGIO
E INSTRUCCIONES PARA EL USO Y MONTAJE
P MANUAL DE INSTRUÇÕES DE USO E DE MONTAGEM
GR ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ
PL INSTRUKCJA OBSŁUGI I MONTAŻU
HU HASZNÁLATI ÉS BESZERELÉSI UTASÍTÁS

Einbau-Glaskeramik-Induktionskochfeld mit Touch-Control-Bedienung
GB AUS Built-in glass ceramic induction hob with Touch-Control operation
F Plaque de cuisson vitrocéramique à induction à encastrer avec commande Touch-Control
NL Keramische inbouw-inductiekookplaat met tiptoetsbediening
Piano di cottura ad induzione da incasso in vetroceramica con comandi Touch Control
Encimera de vitrocerámica por inducción incorporada con mando Touch Control
Placa de cozinhar de indução em vitrocerâmica, com comando Touch-Control
Εντοιχιζόμενο υαλοκεραμικό επαγωγικό πεδίο μαγειρικής με χειρισμό Touch-Control
PL Indukcyjna szkło-ceramiczna płyta grzewcza z systemem sterowania Touch-Control
HU Beépíthető kerámiaüveg indukciós főzőlap touch-control vezérléssel

D

Sie haben ein Glaskeramik-Kochfeld mit einem Touch-Control-Bedienfeld erworben.

Damit Sie lange Zeit Freude an Ihrem Kochfeld haben, beachten Sie bitte besonders die Kapitel 2 und 3 in dieser Gebrauchsanweisung.

Diese Gebrauchsanweisung gilt für mehrere Kochfeld-Typen. Dem Typenschild auf der Vorderseite dieser Gebrauchsanweisung können Sie entnehmen, welchen Kochfeld-Typ Sie erworben haben.

Inhalt

1. Bedienung

1.1 Ihr neues Kochfeld
1.2 Touch-Control-Bedienfeld
1.3 Touch-Control-Bedienung

2. Worauf Sie achten müssen

2.1 Wichtige Hinweise zur Induktion
2.1.1 Induktionskochzonen und Kochgeschirr
2.1.2 Überhitzungsschutz
2.1.3 Allgemein
2.2 Wichtige Hinweise

3. Reinigung und Pflege

4. Montage durch den Fachmann

4.1 Arbeitsplattenausschnitt
4.2 Einbau
4.3 Elektrischer Anschluss
4.4 Servicearbeiten

Sicherheitshinweise

Vorsicht!

Personen, die mit dem Umgang mit der Einbaukochfläche nicht vertraut sind, dürfen diese nur unter Aufsicht betreiben.

Kleinkinder grundsätzlich fernhalten und sicherstellen, dass sie nicht mit dem Gerät spielen.

Hinweise zum Umweltschutz

Verpackungsentsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

1. Bedienung

1.1 Ihr neues Kochfeld

Diese Anleitung gilt für die Typen: .GKST 58 .., .GKST 75 .., FGKST 58 .., FGKST 75 ..

1.2 Touchcontrol-Bedienfeld

Nach dem Anlegen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selbst-Test der Steuerung, der durch einen kurzen Signalton abgeschlossen wird.

①Ein-/Ausschalttaste (Steuerung) ②Verriegelungstaste ③Kontrollleuchte Verriegelung (Steuerung) ④Zeituhrtaste ⑤Zeituhranzeige ⑥Kontrollleuchte Zeituhr ⑦Minustaste ⑧Plustaste ⑨Zweikreistaste ⑩Kochzonentaste ⑪Kontrollleuchte Zweikreiszuschaltung ⑫Kochstufenanzeige ⑬Bereitschaftspunkt Kochzone (leuchtet: Kochzone bedienbar)

1.3 Touch-Control-Bedienung

Grundsätzlich wird jede Tastenbetätigung durch einen Signalton bestätigt.

Durch Betätigung der Ein-/Ausschalttaste ① wird die Steuerung eingeschaltet. Bei allen Kochstufenanzeigen ⑫ leuchtet eine „0“ und der Bereitschaftspunkt Kochzone ⑬ blinkt. Die weitere Betätigung muss nun innerhalb der nächsten 10 Sekunden erfolgen, da die Steuerung sich ansonsten automatisch wieder ausschaltet.

Um eine Kochzone einzuschalten entsprechende Kochzonentaste ^10 der gewünschten Kochzone betätigen. Der jeweilige Bereitschaftspunkt Kochzone ^13 der aktivierten Kochzone leuchtet auf.

Mit der Minus- oder Plustaste ⑦/⑧ eine Kochstufe von 1 – 9 wählen. Jede Kochzone kann im eingeschalteten Zustand jederzeit ausgeschaltet werden. Die gewünschte Kochzone muss dazu aktiviert sein. Bereitschaftspunkt Kochzone ⑬ leuchtet auf.

Mit der Minustaste ⑦ kann die Kochstufe auf „0“ heruntergeschaltet oder durch gleichzeitiges Betätigen der Minus- und Plustaste ⑦+⑧ direkt ausgeschaltet werden.

Grundsätzlich kann die komplette Steuerung zu jedem beliebigen Zeitpunkt über die Ein-/Ausschalttaste ^① ausgeschaltet werden.

Durch Betätigung der Verriegelungstaste ② werden alle Tasten, bis auf die Ein-/Ausschalttaste, gegen unbeabsichtigte Betätigung gesperrt. Dieser Zustand wird durch die Kontrollleuchte ③ angezeigt. Ein erneutes Betätigen der Verriegelungstaste ② hebt diesen Zustand wieder auf.

Restwärmeanzeige

Die Restwärmeanzeige erfolgt durch ein leuchtendes „H“ auf der jeweils zugehörigen Kochstufenanzeige ⑫.

Ankochstoß (wenn vorhanden)

Kochzone durch die Kochzonentaste ⑩ aktivieren. Die Minustaste ⑦ betätigen und die Kochstufe 9 wählen. Danach mit der Plustaste ⑧ Ankochstoß einschalten. Die Kochstufenanzeige ⑫ wechselt während der Ankochzeit ständig zwischen dem Zeichen „A“ (Ankochstoß) und der eingestellten Kochstufe. Jetzt kann man die gewünschte Fortkochstufe von 1 – 8 wählen. Belässt man jedoch die Kochstufe 9 ohne eine Fortkochstufe 1 – 8 zu wählen, so wird der Ankochstoß nach 10 Sekunden automatisch ausgeschaltet. Die Dauer des Ankochstoßes ist von der gewählten Fortkochstufe abhängig und aus der beigefügten Zeittabelle zu entnehmen.

Wird nach dem Wählen der gewünschten Fortkochstufe die Plustaste ⑧ gedrückt, so wird die Zeitdauer des Ankochstoßes, entsprechend der Zeittabelle, nach oben angepasst. Wird nach dem Auswählen der gewünschten Fortkochstufe die Minustaste ⑦ gedrückt, so wird der Ankochstoß vorzeitig beendet.

Zeittabelle

AKS = Ankochstoß, Angabe in Minuten: Sekunden

Kochstufe AKS (min:s)
1 01:00
2 03:00
3 04:48
4 06:30
5 08:30
6 02:30
7 03:30
8 04:30
9	—

Zweikreiszuschaltung (wenn vorhanden)

Die Zweikreiszuschaltung der jeweiligen Kochzone kann nur nach dem Aktivieren und Einschalten der entsprechenden Kochzone erfolgen. Mit der Zweikreistaste ⑨ den zweiten Heizkreis zuschalten. Die Kontrollleuchte ⑪ leuchtet auf. Der äußere Kreis ist zugeschaltet. Für das Ausschalten muss die Zweikreiskochzone aktiviert und die Zweikreistaste ⑨ betätigt werden. Die Kontrollleuchte ⑪ erlischt, der äußere Kreis ist ausgeschaltet.

Topferkennung

Ein Vorteil der Induktionsbeheizung ist die Topferkennung. Steht kein oder ein zu kleiner Topf auf der Kochstelle, so erfolgt keine Energieübertragung. Bei eingeschalteter Kochzone blinkt das Topfzeichen „u“ in der Kochstufenanzeige ⑫. Wird nun innerhalb von 10 min. ein Topf auf die Induktionskochstelle gestellt, erkennt diese den Topf und schaltet sich auf die eingestellte Stufe ein. Unterbrochen wird die Energiezufuhr auch dann, wenn das Gefäß von der Kochstelle genommen wird. Falls auf die Kochstelle kleinere Töpfe oder Pfannen gestellt werden, bei denen die Topferkennung aber noch einschaltet, wird nur soviel Leistung abgegeben, wie diese benötigen.

Powerstufe

Für die Induktionskochzone, die mit einem P gekennzeichnet ist, kann zum schnellen Ankochen eine zusätzliche Powerstufe zugeschaltet werden. Das Zu- und Abschalten erfolgt durch Betätigen der Zweikreistaste/Powertaste ⑨. Die Induktionskochzone muss dazu aktiviert und eingeschaltet werden. Ist keine Zweikreistaste vorhanden, so erfolgt die Zuschaltung der Powerstufe wie unter „Ankochstoß“ beschrieben. Durch die Funktion der Powerstufe wird die Leistung der Induktionskochzone für max. 10 min. erhöht. Dies wird durch ein „P“ in der Kochstufenanzeige angezeigt. Die Leistung der zugehörigen Induktionskochzone wird für diese Zeit begrenzt. Dies wird durch ständiges Wechseln zwischen der eingestellten Kochstufe und der begrenzten Kochstufe in der Kochstufenanzeige angezeigt. Nach dem Abschalten der Powerstufe steht für die zugehörige Induktionskochzone wieder die volle Leistung zur Verfügung.

Zeituhr

Mit der Zeituhr wird eine Kochzone nach einer eingestellten Zeit 01 – 99 Minuten automatisch ausgeschaltet. Die gewünschte Kochzone muss aktiviert sein; Bereitschaftspunkt ⑬ leuchtet auf. Mit der Minus- oder Plustaste ⑦/⑧ eine Kochstufe 1–9 wählen. Dann die Zeituhrtaste ④ betätigen. Die Zeituhranzeige ⑤ zeigt „00“ an. Mit der Minus- oder Plustaste ⑦/⑧ eine gewünschte Kochzeit 01 – 99 Minuten wählen. Die Kontrollleuchte ⑥ der eingestellten Kochzone leuchtet auf.

Die eingestellte Kochzeit kann zu jeder Zeit verändert werden. Die jeweilige Kochzone aktivieren, Zeituhrtaste ④ betätigen und mit der Minus- oder Plustaste ⑦/⑧ die Kochzeit ändern.

Wenn die eingestellte Kochzeit abgelaufen ist, schaltet sich die Kochzone automatisch aus und es ertönt 2 Minuten lang ein Signalton. Dieser kann durch Betätigen einer beliebigen Taste ausgeschaltet werden.

Soll die Zeituhr vorzeitig ausgeschaltet werden, jeweilige Kochzonentaste ⑩ und Zeituhrtaste ④ betätigen. Nun kann mit der Minustaste ⑦ oder durch gleichzeitiges Betätigen der Minus- und Plustaste ⑦+⑧ die Zeituhr ⑤ auf „00“ gestellt werden.

Die Zeituhr kann auch ohne aktivierte Kochzone als Eieruhr-Funktion verwendet werden. Hierzu darf beim Einstellen der Zeituhr ^④ keine Kochzone aktiviert sein (Bereitschaftspunkt Kochzone ^⑬ leuchtet nicht).

Sicherheitsabschaltung

Die maximale Betriebsdauer jeder einzelnen Kochzone ist begrenzt und kann aus der beigefügten Zeittabelle entnommen werden. Wenn die Sicherheitsschaltung die Touch-Control-Steuerung abgeschaltet hat, erscheint in der Kochstufenanzeige ⑫ eine „0“ bzw. ein „H“ bei vorhandener Restwärme. Bei Betätigung der Ein-/Ausschalttaste ist die Steuerung wieder betriebsbereit.

Wird mehr als eine Taste gleichzeitig betätigt, ausgenommen die Minus- und Plustaste, so wird dies nicht als gültige Tastenbetätigung von der Steuerung akzeptiert. Werden eine oder mehrere Tasten länger als eine halbe Minute betätigt, durch eventuell überkochendes Gargut oder durch einen Topf, so geht die Steuerung von einem Fehlerfall aus und schaltet sich automatisch ab. Falls die Tastenbetätigung andauert, erfolgt ein Dauer-Signalton.

Zeittabelle
BDBGR = Betriebsdauerbegrenzung, Angabe in Stunden

2. Worauf Sie achten müssen

2.1 Wichtige Hinweise zur Induktion

2.1.1 Induktionskochzonen und Kochgeschirr

Ihr Kochfeld ist mit Induktionskochzonen ausgestattet. Dieses zeichnet sich durch eine hohe Effizienz im An- und Fortkochbereich aus. Die Wärme wird direkt im Topfboden erzeugt, wo sie benötigt wird, ohne jeden Verlust durch die Glaskeramik. Dadurch ist der Energieverbrauch geringer als bei gewöhnlichen Strahlungsheizkörpern.

Die Glaskeramik-Kochstelle erhitzt sich nicht direkt, sondern wird lediglich durch die Rückwärme des Gefäßes erwärmt. Dies wird nach dem Ausschalten durch das leuchtende „H“ angezeigt (Restwärmeanzeige). Bei der Induktionskochzone erfolgt die Beheizung durch eine unter der Glaskeramik eingebaute Induktionsspule, die ein magnetisches Feld erzeugt. Das Magnetfeld erzeugt Wirbelströme im magnetisierbaren Boden der Koch- oder Bratgefäße, die den Topfboden aufheizen.

Aus diesem Grund ist unbedingt induktionstaugliches Kochgeschirr wie Stahl, Stahlemail oder Gusseisen für eine einwandfreie Funktion erforderlich. Nicht geeignet sind Edelstahltöpfe mit Kupfer- oder Aluminiumboden sowie Glasgeschirre. Bitte achten Sie beim Kauf von entsprechendem Kochgeschirr unbedingt auf den Hinweis „Induktionstauglich“.

Beim Kochen auf einem Induktionsfeld sollten Sie nur Töpfe und Pfannen mit ebenem, plangeschliffenem Boden benutzen. Das Kochen und Braten in verzogenem Geschirr, dass teilweise die Kochzonen nicht berührt, kann durch Überhitzung zu Schäden an Kochgeschirr und Glaskeramikfläche führen.

2.1.2 Überhitzungsschutz

Das Induktionskochfeld besitzt einen eingebauten Überhitzungsschutz, der die Elektronik vor Schäden bewahrt. Der Überhitzungsschutz arbeitet in mehreren Stufen. Wenn sich die Temperatur im Kochfeld stark erhöht, wird zunächst der 2-stufige Lüfter zugeschaltet. Sollte dies nicht ausreichen, wird die Powerstufe deaktiviert, dann evtl. einzelne Kochstellen in der Leistung reduziert bzw. ganz abgeschaltet. Nach Abkühlen des Kochfeldes steht wieder die volle Leistungsfähigkeit zur Verfügung.

2.1.3 Allgemeines

Die beste Energieübertragung erzielen Sie, wenn Topf und Kochzone gleich groß sind.

Den Mindest- bzw. Maximal-Durchmesser des Topfbodens der Kochzonen entnehmen Sie bitte der Tabelle.

Kochzonen Topfboden-Durchmesser
Durchmesser min. max.
210 mm 180 mm 220 mm
180 mm 150 mm 190 mm
145 mm 120 mm 160 mm

Schließen Sie die Töpfe mit einem Deckel. Ohne oder mit verschobenem Deckel wird sehr viel Energie verschwendet. Übergelaufenes Gargut sollten Sie sofort entfernen.

Bevor Sie zum ersten Mal kochen, sollte das Kochfeld gereinigt werden.

2.2 Wichtige Hinweise

Achtung: Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb heiß. Aus diesem Grunde sollten Kleinkinder grundsätzlich ferngehalten werden.

Vermeiden Sie, dass harte Gegenstände auf die Kochfläche fallen. Das Material ist unter bestimmten Voraussetzungen empfindlich gegen mechanische Belastungen. Punktförmige Schlagbelastung kann zum Bruch der Kochfläche führen. Falls durch unachtsame Behandlung die Keramikplatte Brüche, Sprünge oder Risse aufweist, ist sie sofort außer Betrieb zu nehmen und vom Netz abzuschalten. Dazu ist der Schutzschalter für den Herdanschluss im Sicherungskasten auszuschalten. Der Kundendienst muss verständigt werden.

Gegenstände aus Metall, wie z.B. Messer, Gabel, Löffel und Deckel sollten nicht auf der Kochfläche abgelegt werden, da sie heiß werden können.

Nach dem Gebrauch ist die Kochzone durch die Touch-Control auszuschalten und nicht allein durch die Topferkennung, um unbeabsichtigtes Wiedereinschalten zu vermeiden.

Das Glaskeramikkochfeld darf nicht als Abstellfläche verwendet werden! Das Zubereiten von Speisen in Alufolien und Kunststoffgefäßen auf den heißen Kochzonen ist nicht zulässig.

Die Kochzonen nie ohne aufgestelltes Kochgut in Betrieb nehmen. Keine feuergefährliche, leicht entzündbare oder verformbare Gegenstände direkt unter das Kochfeld legen.

Bleiben Sie in der Nähe, wenn Sie Speisen mit Fett oder Öl zubereiten. Überhitztes Öl kann sich entzünden. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Verbrennungsgefahr! Decken Sie das Geschirr zu, damit das Feuer erstickt, und schalten Sie die Kochstelle aus. Lassen Sie das Geschirr auf der Kochstelle auskühlen.

Außerdem dürfen keine Anschlussleitungen von Elektrogeräten, die z.B. in Steckdosen in Kochfeldnähe eingesteckt sind, mit den heißen Kochzonen in Berührung kommen.

Das Glaskeramikkochfeld darf unter keinen Umständen mit einem Dampfreinigungsgerät oder ähnlichem gereinigt werden!

Vorsicht bei der Verwendung von Simmertöpfen.

Simmertöpfe können unbemerkt leerkochen! Dieses führt in der Folge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen!

3. Reinigung und Pflege

Reinigen Sie das abgekühlte Kochfeld nach jeder Benutzung. Selbst geringe Verschmutzungen brennen beim nächsten Einschalten fest. Verwenden Sie nur die empfohlenen Reinigungsmittel. Stahlwolle, Putzschwämme und pulverförmige Mittel erzeugen Kratzer. Backofenspray ist nicht geeignet, da es aggressiv ist und die Kochfläche angreift.

Leichte Verschmutzungen

Entfernen Sie leichte Verschmutzungen mit einem feuchten Tuch oder mit warmer Spüllauge. Spülmittelreste mit kaltem Wasser abwaschen, dann die Fläche gut trockenreiben. Wasserflekken die durch überkochendes Wasser entstanden sind, sollten Sie mit Essig bzw. Zitrone oder kalklösenden Mitteln beseitigen. Haben Sie eines dieser Mittel versehentlich auf den Rahmen gebracht, reiben Sie ihn sofort mit einem nassen Tuch ab, da sonst matte Stellen entstehen.

Starke Verschmutzungen

Entfernen Sie starke Verschmutzungen mit „Sidol Spezial für Edelstahl“, „Stahlfix“ oder „Cerafix“. Den Reiniger unverdünnt mit einem Haushaltspapiertuch auftragen und verreiben. Lassen Sie das Mittel einwirken, wischen Sie es dann mit kaltem Wasser vollständig ab und reiben Sie das Kochfeld trocken. Auf der Kochfläche verbliebener Reiniger kann beim Wiederaufheizen aggressiv werden.

Hartnäckige Verschmutzungen und Verkrustungen können Sie am besten mit einem Glasschaber entfernen ©. Glasschaber erhalten Sie in Geschäften für Haushaltswaren, Maler- und Heimwerkerbedarf oder über unseren Kundendienst. Achten Sie beim Kauf auf den Griff. Er sollte nicht aus Kunststoff sein, da Kunststoff an der heißen Kochfläche anklebt. Vorsicht bei der Handhabung. Verletzungsgefahr!

Zuckerhaltige Speisen können die Glaskeramikoberfläche dauerhaft schädigen, weil sie diese nach dem Eintrocknen zerkratzen. Um solche Oberflächenbeschädigungen zu vermeiden, sofort im heißen Zustand mit dem Glasschaber entfernen ①, ②.

Farbliche Veränderungen des Kochfeldes

Sie haben keinen Einfluss auf Funktion und Stabilität der Glaskeramik. Es handelt sich dabei nicht um Veränderungen des Materials, sondern um nicht entfernte, eingebrannte Rückstände.

Metallisch schillernde Verfärbungen ⑥ entstehen durch Abrieb des Topfbo-dens oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur mühsam mit „Sidol Spezial für Edelstahl“ oder „Stahlfix“ beseitigen. Eventuell müssen Sie die Reinigung mehrmals wiederholen.

Abgeschmirgeltes Dekor ^® . Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es entstehen dunkle Flecken.

Bei sachgemäßer Pflege bleibt Ihr Kochfeld lange Zeit schön, und Sie erleichtern sich die Reinigung.

Zur Pflege empfehlen wir Ihnen „Cerafix“. Der hohe Silikonanteil dieses Mittels erzeugt einen Schutzfilm, der wasser- und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und lassen sich dadurch viel leichter entfernen. Wichtig ist also eine regelmäßige Pflege.

D

4. Montage für den Fachmann

4.1 Arbeitsplattenausschnitt

Alle Ausschnittsarbeiten an Möbel und Arbeitsplatte vor dem Einsetzen der Geräte durchführen und die Späne entfernen.

Die Maße des Arbeitsplattenausschnittes sind aus der Maßzeichnung zu entnehmen (Abb. 1+2).

Die Schnittflächen sollen mit einem wasserabweisendem Schutzanstrich versiegelt werden.

Die Arbeitsplatte und somit die Kochfläche müssen unbedingt waagerecht eingebaut werden. Ein Verspannen der Kochfläche durch windschiefe Auflage erhöht die Bruchgefahr.

Prüfen Sie vor dem Einbau, ob die umlaufende Kochfelddichtung lückenlos eingelegt ist.

Bei Einbau des Glaskeramikkochfeldes in eine Arbeitsplatte mit einem keramischen oder ähnlichen Belag (Ka-cheln), ist die an dem Kochfeld befindliche Dichtung zu entfernen und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien, wie wärmebeständiger Silikon-Kautschuk, vorzunehmen.

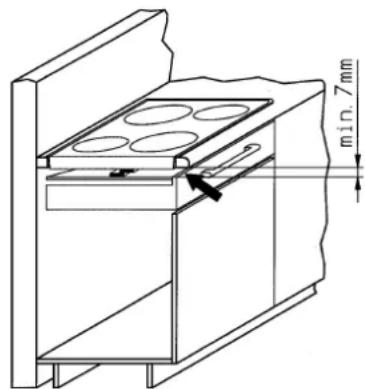

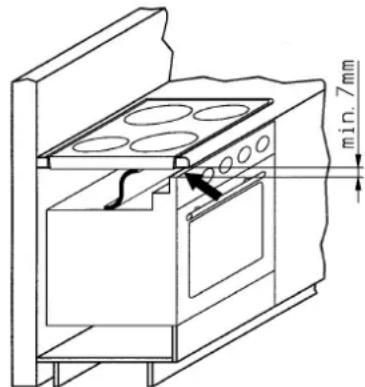

Achtung!

Liegt das Kochfeld über Möbelteilen (Seitenwände, Schubkästen, etc.), so muss gewährleistet sein, dass durch einen Berührungsschutz eine zufällige Berührung der Kochfeldunterseite nicht möglich ist. Der Berührungsschutz darf nur mit Werkzeugen entferntbar sein und muss mit einem Mindestabstand von 20 mm zur Kochfeldunterseite angebracht werden, so dass das Netzanschlusskabel nicht die Kochfeldunterseite berührt (Abb. 4). Die Rückwand des Unterschranks muss in diesem Bereich offen sein, damit ein Luftaustausch gegeben ist. Die vordere Traversleiste des Möbels ist zu entfernen, damit eine Luftdurchlassöffnung unterhalb der Arbeitsplatte über die gesamte Breite des Gerätes entsteht. Der Abstand zwischen Induktionskochfeld und Küchenmöbel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüftung der Induktion gewährleistet ist. Die Be- und Entlüftungsöffnungen müssen mit der beigelegten Abschirmung thermisch voneinander getrennt werden. Damit wird das Zurückströmen der erwärmten Luft zur Kaltluftansaugseite verhindert. Achtung! Die Abschirmung darf nicht die Be- und Entlüftungsöffnungen abdecken, evtl. entsprechend bis auf Auflage Möbel bzw. Einbaugerät kürzen. Übermäßige Hitzeentwicklung von unten z.B. von einem Backofen ohne Querstromlüfter ist zu vermeiden.

min. 7mm

min. 7mm

Eventuelle Traversleisten unterhalb der Arbeitsplatte müssen mindestens im Bereich des Arbeitsplattenausschnittes entfernt werden.

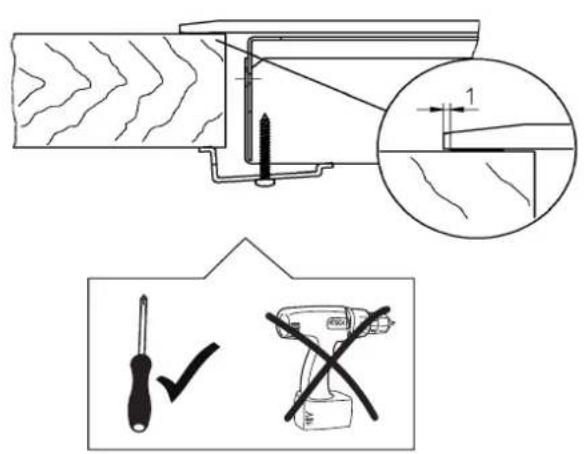

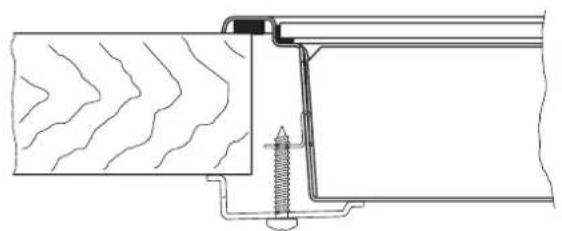

Das Kochfeld sorgfältig in den Ausschnitt einlegen und mit den entsprechenden Befestigungselementen fest mit der Arbeitsplatte verbinden (Abb. 3).

Die Schrauben nur mit einem Schraubendreher von Hand anziehen; keinen Akkuschrauber verwenden.

Achten Sie auf eine waagerechte Lage der Arbeitsplatte bzw. des Kochfeldes. Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in evtl. darunter eingebaute Elektrogeräte eindringen können. Dichtungsprofile, Dichtungsbänder, Dichtungsmittel einsetzen.

4.3 Elektrischer Anschluss (Anschlusswerte)

(Anschlußwerte und Modellbezeichnung: siehe Vorderseite der Gebrauchsanleitung).

Der elektrische Anschluss muss von einem konzessionierten Fachmann ausgeführt werden, der sich dabei von dem ordnungsgemäßen Einbau entsprechend den gesetzlich anerkannten Vorschriften (Deutschland VDE, Österreich ÖVE, Schweiz SEV usw.) überzeugen muss. Es ist besonders darauf zu achten, dass diese Vorschriften und die des örtlichen Elektrizitätsversorgungsunternehmens vollständig eingehalten werden.

Dem Elektrogerät ist installationsseitig eine allpolig wirksame Trenneinrichtung mit mindestens 3 mm Kontaktöffnung vorzuschalten. Bitte beachten Sie, dass die vorhandene Netzspannung mit der auf dem Typenschild übereinstimmt.

Zum Anschluß muss der Schalterteildeckel auf der Geräteunterseite gelöst werden, um an die Anschlussklemme zu gelangen. Nach dem Anschluss muss der Deckel wieder befestigt und die Anschlussleitung mit der Zugentlastungsschelle gesichert werden.

Die Anschlußleitung muss mindestens dem Typ H05 VVF entsprechen.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Es ist darauf zu achten, dass die unbenötigte Länge der Anschlussleitung nicht im Einbaubereich des Kochfeldes verlegt wird. Die Lage der Kabeldurchführung entnehmen Sie bitte der Abb. 4.

Der vollständige Berührungsschutz muss durch den Einbau sichergestellt sein.

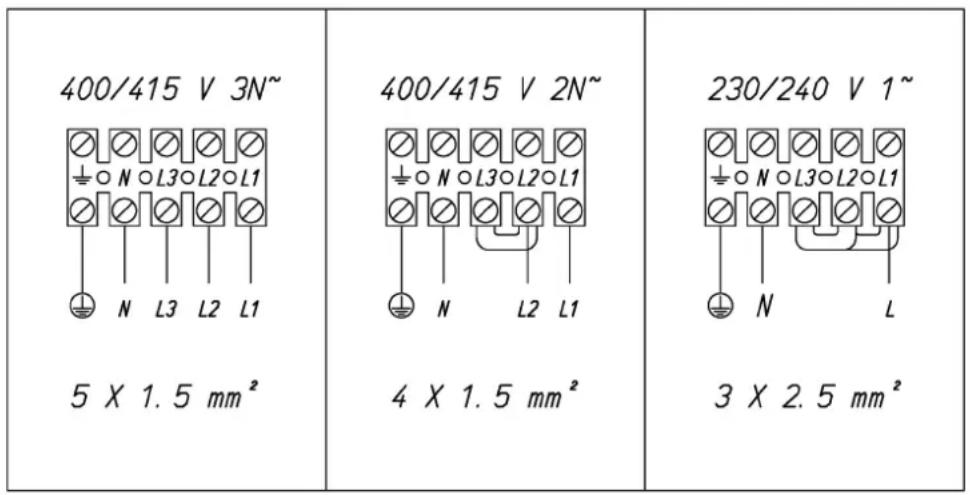

Anschlussmöglichkeiten

400/415 V 3N~ 5 X 1.5 mm² 400/415 V 2N~ 4 X 1.5 mm² 230/240 V 1~ 3 X 2.5 mm²

4.4 Wartungs- und Reparaturarbeiten

Bei Reparatur muss das Gerät stromlos gemacht werden, d.h. die installationsseitige Trennvorrichtung muss vorher geöffnet werden. Bei Kundendienstfällen immer Typ und Fabr. Nr. angeben. Sie finden die notwendigen Daten auf dem Typenschild oder auf der Vorderseite der Bedienungsanleitung. Nach jedem Ausbau der Glaskeramik-Einbaukochfläche ist die Dichtung zu prüfen und gegebenenfalls zu erneuern.

Typen: .GKST 58 .., .GKST 75 ..

Typ: .GKST 58 ..

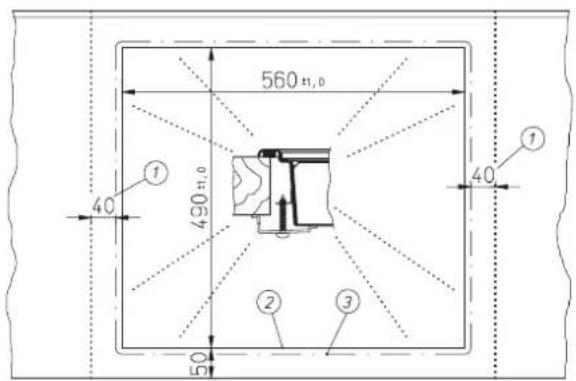

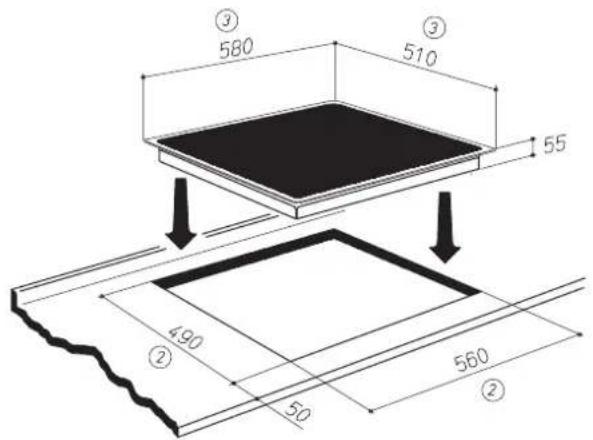

Abb. 1 Abb. 2

③ 580 ③ 510 55 4.90 ② 50 560 ②

① Mindestabstände zu benachbarten Wänden
② Ausfräsmaß
③ Kochfeldaußenmaß
④ Kabeldurchführung in der Rückwand

Abb. 3 Abb. 4

① Mindestabstände zu benachbarten Wänden
② Ausfräsmaß
③ Kochfeldaußenmaß
④ Kabeldurchführung in der Rückwand

Abb. 3 Abb. 4
