Einbau-Glaskeramik-Induktionskochfeld mit Touch-Control-Bedienung Built-in glass ceramic induction hob with Touch-Control switches Plaque de cuisson vitrocéramique à induction avec commande Touch-Control Vitrokeramische inbouw-inductiekookplaat met Touch-Control-bediening Piano di cottura ad induzione da incasso in vetroceramica con comandi Touch Control Encimera vitrocerámica por inducción incorporada con mando Touch Control Placa de cozinhar de indução em vitrocerâmica, integrável e com comando Touch-Control Εντοιχιζόμενο υαλοκεραμικό πεδίο μαγειρέματος με χειριστώριο αφώς

Sie haben ein Glaskeramik-Kochfeld mit einem Touch-Control Bedienfeld erworben?

Damit Sie lange Zeit Freude an Ihrem Kochfeld haben, beachten Sie bitte besonders die Kapitel 2 und 3 in dieser Gebrauchsanweisung.

Diese Gebrauchsanweisung gilt für mehrere Kochfeld-Typen. Dem Typenschild auf der Vorderseite dieser Gebrauchsanweisung können Sie entnehmen, welchen Kochfeld-Typ Sie erworben haben.

Inhalt

1. Bedienung

1.1 Ihr neues Kochfeld
1.2 Touch-Control Bedienfeld
1.3 Touch-Control Bedienung

2. Worauf Sie achten müssen

2.1 Wichtige Hinweise zur Induktion
2.1.1 Induktionskochzonen und Töpfe
2.1.2 Überhitzungsschutz
2.1.3 Allgemeines
2.2 Wichtige Hinweise

3. Reinigung und Pflege

4. Montage

4.1 Elektrischer Anschluß
4.2 Wartungs- und Reparaturarbeiten
4.3 Arbeitsplattenausschnitt
4.4 Einbau

Sicherheitshinweise

Vorsicht!

Personen, die mit dem Umgang mit der Einbaukochfläche nicht vertraut sind, dürfen diese nur unter Aufsicht betreiben.

Kleinkinder grundsätzlich fernhalten und sicherstellen, dass sie nicht mit dem Gerät spielen.

Hinweise zum Umweltschutz

Verpackungsentsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

1.Bedienung

1.1 Ihr neues Kochfeld mit Touch-Control Bedienung

VI TC-2I

GKST 300 I

Kochzone Ind. 14,5 cm

Kochzone Ind. 21 cm

1.2 Touchcontrol-Bedienfeld

Nach dem Anlegen der Versorgungsspannung (Netzanschluß) erfolgt zuerst ein Selbst-Test der Steuerung, der durch einen kurzen Signalton abgeschlossen wird.

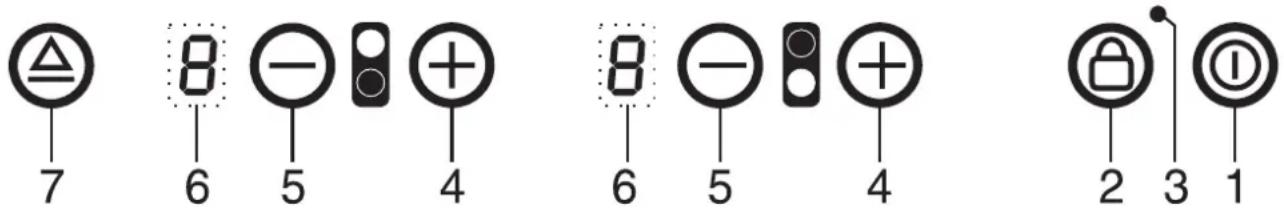

①Ein/Ausschalttaste (Steuerung)
②Verriegelungstaste
③Kontrolleuchte Verriegelung (Steuerung)
④Plustaste
⑤ Minustaste
⑥ Kochstufenanzeige
⑦Powertaste

1.3 Touch-Control-Bedienung

Grundsätzlich wird jede Tastenbetätigung durch einen Signalton bestätigt.

Durch Betätigung der Ein/Ausschalttaste ^① wird die Steuerung eingeschaltet: Zum Einschalten den Finger auf die Taste legen bis bei allen Kochstufenanzeigen eine „0“ leuchtet. Die weitere Betätigung muß nun innerhalb der nächsten zehn Sekunden erfolgen, da die Steuerung sich ansonsten wieder automatisch ausschaltet.

Mit der Minus- oder Plustaste ⑤/④ eine Kochstufe von 1–9 wählen. Jede Kochzone kann im eingeschalteten Zustand jederzeit ausgeschaltet werden.

Mit der Minustaste ⑤ kann die Kochstufe auf „0“ herunter geschaltet oder durch gleichzeitiges Betätigen der Minus- und Plustaste ⑤+④ direkt ausgeschaltet werden.

Grundsätzlich kann die komplette Steuerung zu jedem beliebigen Zeitpunkt über die Ein/Ausschalttaste ^① ausgeschaltet werden: Zum Ausschalten der gesamten Mulde den Finger kurze Zeit auf die Ein/Ausschalttaste legen bis die Kontrolleuchten aus sind.

Durch Betätigung der Verriegelungstaste ② werden alle Tasten, bis auf die Ein/Ausschalttaste, gegen unbeabsichtigte Betätigung gesperrt. Eine erfolgte Verriegelung wird durch die Kontrolleuchte ③ angezeigt. Ein erneutes Betätigen der Verriegelungstaste ② hebt diesen Zustand wieder auf.

Restwärmeanzeige

Die Restwärmeanzeige erfolgt durch ein leuchtendes „H“ auf der jeweilig zugehörigen Kochstufenanzeige ⑥.

Ankochstoß

Die Minustaste ⑤ betätigen und die Kochstufe 9 wählen. Danach mit der Plustaste ④ Ankochstoß einschalten. Die Kochstufenanzeige ⑥ wechselt während der Ankochzeit ständig zwischen dem Zeichen „A“ (Ankochstoß) und der eingestellten Kochstufe. Jetzt kann man die gewünschte Fortkochstufe von 1–8 wählen. Beläßt man jedoch die Kochstufe 9 ohne eine Fortkochstufe 1–8 zu wählen, so wird der Ankochstoß nach 10 Sekunden automatisch ausgeschaltet. Die Dauer des Ankochstoßes ist von der gewählten Fortkochstufe abhängig und aus der beigefügten Zeittabelle zu entnehmen.

Wird nach dem Wählen der gewünschten Fortkochstufe die Plustaste ④ gedrückt, so wird die Zeitdauer des Ankochstoßes, entsprechend der Zeittabelle, nach oben angepaßt. Wird nach dem Auswählen der gewünschten Fortkochstufe die Minustaste ⑤ gedrückt, so wird der Ankochstoß vorzeitig beendet.

Zeittabelle

AKS = Ankochstoß, Zeitdauer in Minuten, Sekunden

Kochstufe AKS (Min:Sec)
1 01:00
2 03:00
3 04:48
4 06:30
5 08:30
6 02:30
7 03:30
8 04:30
9	—:—

Topferkennung (TE)

Ein Vorteil der Induktionsbeheizung ist die Topferkennung. Steht kein oder ein zu kleiner Topf auf der Kochstelle so erfolgt keine Energieübertragung. Bei eingeschalteter Kochzone blinkt das Topfzeichen „u“ in der Kochstufenanzeige ⑥. Wird nun innerhalb von 10 min. ein Topf auf die Induktionskochstelle gestellt, erkennt diese den Topf und schaltet sich auf die eingestellte Stufe ein. Unterbrochen wird die Energiezufuhr auch dann, wenn das Gefäß von der Kochstelle genommen wird. Falls auf die Kochstelle kleinere Töpfe oder Pfannen gestellt werden, bei denen die Topferkennung aber noch einschaltet, wird nur soviel Leistung abgegeben, wie diese benötigen.

Powerstufe

Für die Induktionskochzone 2 kann zum schnellen Ankochen eine zusätzliche Powerstufe zugeschaltet werden. Kochstufe 1-9 wählen und durch Betätigen der Powertaste ⑦ die Powerstufe einschalten. Durch diese Funktion der Powerstufe wird die Leistung der Induktionskochzone 2 für max. 10 min. auf 3000 W erhöht. Dies wird durch ein „P“ in der Kochstufenanzeige angezeigt. Abschalten der Powerstufe durch die Minustaste ⑤ oder durch nochmaliges Betätigen der Powertaste ⑦ stellt die Kochzone auf Kochstufe 9. Die Kochzone wird nach 10 Minuten automatisch von Powerstufe auf Kochstufe 9 umgestellt. Die Leistung der Induktionskochzone 1 wird für die Zeit der Powerstufe auf max. 600 W begrenzt. Dies wird durch ständiges Wechseln zwischen der eingestellten Kochstufe und der begrenzten Kochstufe in der Kochstufenanzeige angezeigt. Nach dem Abschalten der Powerstufe steht für die Induktionskochzone 1 wieder die volle Leistung zur Verfügung.

2 1

Sicherheitsabschaltung

Der Dauerbetrieb jeder einzelnen Kochzone ist durch eine Sicherheitsabschaltung zeitlich begrenzt, die die Kochzone entsprechend der gewählten Kochstufe nach einer bestimmten Zeitspanne abschaltet. Die Eingriffszeiten dieser Sicherheitsvorrichtung können aus der beigefügten Zeittabelle entnommen werden.

Wenn die Sicherheitsschaltung die Touchcontrol Steuerung abgeschaltet hat erscheint in der Kochstufenanzeige ⑥ ein „0“ bzw. ein „H“ bei vorhandener Restwärme. Bei Betätigung der Ein/Ausschalttaste ist die Steuerung wieder betriebsbereit.

Wird mehr als eine Taste gleichzeitig betätigt, ausgenommen die Minus- und Plustaste, so wird dies nicht als gültige Tastenbetätigung von der Steuerung akzeptiert. Werden eine oder mehrere Tasten länger als eine halbe Minute betätigt, durch Überkochen oder durch einen Topf, so geht die Steuerung von einem Fehlerfall aus und schaltet sich automatisch ab. Falls die Tastenbetätigung andauert, erfolgt ein Dauer-Signalton.

Zeittabelle

BDBGR = Betriebsdauerbegrenzung, Angabe in Stunden

Kochstufe BDBGR (h)
1	6
2	6
3	5
4	5
5	4
6	1.5
7	1.5
8	1.5
9	1.5

2. Worauf Sie achten müssen

2.1 Wichtige Hinweise zur Induktion

2.1.1 Induktionskochzonen und Kochgeschirr

Ihr Kochfeld ist mit Induktionskochzonen ausgestattet, dieses zeichnet sich durch eine hohe Effizienz im An- und Fortkochbereich aus. Die Wärme wird direkt im Topfboden erzeugt, wo sie benötigt wird, ohne jeden Verlust durch die Glaskeramik. Dadurch ist der Energieverbrauch geringer als bei gewöhnlichen Strahlungsheizkörpern. Die Glaskeramik-Kochstelle erhitzt sich nicht direkt, sondern wird lediglich durch die Rückwärme des Gefäßes erwärmt. Dies wird nach dem Ausschalten durch das leuchtende „H“ angezeigt (Restwärmeanzeige). Bei der Induktionskochzone erfolgt die Beheizung durch eine unter der Glaskeramik eingebaute Induktionsspule, die ein magnetisches Feld erzeugt. Das Magnetfeld erzeugt Wirbelströme im magnetisierbaren Boden der Koch- oder Bratgefäße, die den Topfboden aufheizen.

Aus diesem Grund ist unbedingt induktionstaugliches Kochgeschirr wie Stahl, Stahlemaille oder Gußeisen für eine einwandfreie Funktion erforderlich. Nicht geeignet sind Edelstahltöpfe mit Kupfer- oder Aluminiumboden sowie Glasgeschirre. Bitte achten Sie beim Kauf von entsprechendem Kochgeschirr unbedingt auf den Hinweis „Induktionstauglich“.

2.1.2 Überhitzungsschutz

Das Induktionskochfeld besitzt einen eingebauten Überhitzungsschutz, der die Elektronik vor Schäden bewahrt. Der Überhitzungsschutz arbeitet in mehreren Stufen. Wenn sich die Temperatur im Kochfeld stark erhöht, wird zunächst der 2-stufige Lüfter zugeschaltet. Sollte dies nicht ausreichen, wird die Powerstufe deaktiviert, dann evtl. einzelne Kochstellen in der Leistung reduziert bzw. ganz abgeschaltet. Nach Abkühlen des Kochfeldes steht wieder die volle Leistungsfähigkeit zur Verfügung.

2.1.3 Allgemeines

Die beste Energieübertragung erzielen Sie, wenn Topf und Kochzone gleich groß sind. Schließen Sie die Töpfe mit einem Deckel. Ohne oder mit verschobenem Deckel wird sehr viel Energie verschwendet. Übergelaufenes Gargut sollten Sie sofort entfernen.

Bevor Sie zum ersten Mal kochen, sollte das Kochfeld gereinigt werden.

2.2 Wichtige Hinweise

Achtung: Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb heiß. Aus diesem Grunde sollten Kleinkinder grundsätzlich ferngehalten werden.

Vermeiden Sie, daß harte Gegenstände auf die Kochfläche fallen. Das Material ist unter bestimmten Voraussetzungen empfindlich gegen mechanische Belastungen. Punktförmige Schlagbelastung kann zum Bruch der Kochfläche führen. Falls durch unachtsame Behandlung die Keramikplatte Brüche, Sprünge oder Risse aufweist, ist sie sofort außer Betrieb zu nehmen und vom Netz abzuschalten. Dazu ist der Schutzschalter für den Herdanschluß im Sicherungskasten auszuschalten. Der Kundendienst muß verständigt werden.

Gegenstände aus Metall, wie z.B. Messer, Gabel, Löffel und Deckel sollten nicht auf der Kochfläche abgelegt werden, da sie heiß werden können.

Nach dem Gebrauch ist die Kochzone durch die Touch-Control auszuschalten und nicht allein durch die Topferkennung, um unbeabsichtigtes Wiedereinschalten zu vermeiden.

Das Glaskeramikkochfeld darf nicht als Abstellfläche verwendet werden! Das Zubereiten von Speisen in Alufolien und Kunststoffgefäßen auf den heißen Kochzonen ist nicht zulässig. Die Kochzonen nie ohne aufgestelltes Kochgut in Betrieb nehmen. Keine feuergefährlichen, leicht entzündbare oder verformbare Gegenstände direkt unter das Kochfeld legen.

Überhitzte Fette und Öle können sich entzünden; daher Speisen mit Fetten und Ölen z.B. Pommes frites, nur unter Aufsicht zubereiten. Außerdem dürfen keine Anschlußleitungen von Elektrogeräten die z.B. in Steckdosen in Kochfeldnähe eingesteckt sind, mit den heißen Kochzonen in Berührung kommen.

Das Glaskeramikkochfeld darf unter keinen Umständen mit einem Dampfreinigungsgerät oder ähnlichem gereinigt werden!

3. Reinigung und Pflege

Reinigen Sie das abgekühlte Kochfeld nach jeder Benutzung. Selbst geringe Verschmutzungen brennen beim nächsten Einschalten fest. Verwenden Sie nur die empfohlenen Reinigungsmittel. Stahlwolle, Putzschwämme und pulverförmige Mittel erzeugen Kratzer. Backofenspray ist nicht geeignet, da es aggressiv ist und die Kochfläche angreift.

Leichte Verschmutzungen

Entfernen Sie leichte Verschmutzungen mit einem feuchten Tuch oder mit warmer Spüllauge. Spülmittelreste mit kaltem Wasser abwaschen, dann die Fläche gut trockenreiben. Wasserflecken die durch überkochendes Wasser entstanden sind, sollten Sie mit Essig bzw. Zitrone oder kalklösenden Mitteln beseitigen. Haben Sie eines dieser Mittel versehentlich auf den Rahmen gebracht, reiben Sie ihn sofort mit einem nassen Tuch ab, sonst entstehen matte Stellen.

Starke Verschmutzungen

Entfernen Sie starke Verschmutzungen mit „Sidol Spezial für Edelstahl“, „Stahlfix“ oder „Cerafix“. Den Reiniger unverdünnt mit einem Haushaltspapiertuch auftragen und verreiben. Lassen Sie das Mittel einwirken, wischen Sie es dann mit kaltem Wasser vollständig ab und reiben Sie das Kochfeld trocken. Auf der Kochfläche verbliebener Reiniger kann beim Wiederaufheizen aggressiv werden.

Hartnäckige Verschmutzungen und Verkrustungen können Sie am besten mit einem Glasschaber entfernen ©. Glasschaber erhalten Sie in Geschäften für Haushaltswaren, Maler und Heimwerkerbedarf oder über unseren Kundendienst. Achten Sie beim Kauf auf den Griff. Er sollte nicht aus Kunststoff sein, da Kunststoff an der heißen Kochfläche anklebt. Vorsicht bei der Handhabung Verletzungsgefahr.

Zuckerhaltige Speisen können die Glaskeramikoberfläche dauerhaft schädigen, weil sie diese nach dem Eintrocknen zerkratzen. Um solche Oberflächenbeschädigungen zu vermeiden, sofort im heißen Zustand mit dem Glasschaber entfernen ⑭, ⑤.

Farbliche Veränderungen des Kochfeldes

Sie haben keinen Einfluß auf Funktion und Stabilität der Glaskeramik. Es handelt sich dabei nicht um Veränderungen des Materials, sondern um nicht entfernte, eingebrannte Rückstände.

Metallisch schillernde Verfärbungen © entstehen durch Abrieb des Topfbodens oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur mühsam mit „Sidol Spezial für Edelstahl“ oder „Stahlfix“ beseitigen. Eventuell müssen Sie die Reinigung mehrmals wiederholen.

Abgeschmirgeltes Dekor Ⓗ. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es entstehen dunkle Flecken.

Angeschmolzenen Zucker oder zuckerhaltige Speisen sofort in heißem Zustand mit einem Glasschaber © entfernen; sonst können Schäden entstehen Ⓓ, Ⓔ.

Bei sachgemäßer Pflege bleibt Ihr Kochfeld lange Zeit schön, und Sie erleichtern sich die Reinigung.

Zur Pflege empfehlen wir Ihnen „Cerafix“. Der hohe Silikonanteil dieses Mittels erzeugt einen Schutzfilm, der wasser und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und lassen sich dadurch viel leichter entfernen. Wichtig ist also eine regelmäßige Pflege.

4. Montage

4.1 Elektrischer Anschluß (Anschlußwerte)

(Anschlußwerte und Modellbezeichnung: siehe Vorderseite der Gebrauchsanleitung)

Der elektrische Anschluß muß von einem konzessionierten Fachmann ausgeführt werden, der sich dabei von dem ordnungsgemäßen Einbau entsprechend den gesetzlich anerkannten Vorschriften (Deutschland VDE, Österreich ÖVE, Schweiz SEV usw.) überzeugen muß. Es ist besonders darauf zu achten, daß diese Vorschriften und die des örtlichen Elektrizitäts Versorgungsuntemehmens vollständig eingehalten werden.

Dem Elektrogerät ist installationsseitig eine allpoligwirksame Trenneinrichtung mit mindestens 3 mm Kontaktöffnung vorzuschalten. Bitte beachten Sie, daß die vorhandene Netzspannung mit der auf dem Typenschild übereinstimmt.

Zum Anschluß des Kochfeldes wird das Kabel an eine Geräteanschlußdose angeschlossen.

Es ist darauf zu achten, daß die nicht benötigte Länge der Anschlußleitung nicht im Einbaubereich des Kochfeldes verlegt wird.

Wenn die Anschlußleitung dieses Gerätes beschädigt wird, muß sie durch den Hersteller oder dessen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Die Anschlußleitung muß mindestens dem Typ HO5 RR-F entsprechen.

Die Lage der Kabeldurchführung entnehmen Sie bitte der Abb. 4.

4.2 Wartungs- und Reparaturarbeiten

Bei Reparatur muß das Gerät stromlos gemacht werden, d.h. die installationsseitige Trennvorrichtung muß vorher geöffnet werden. Bei Kundendienstfällen immer Type und Fabr.Nr. angeben. Sie finden die notwendigen Daten auf dem Typenschild oder auf der Vorderseite der Bedienungsanleitung. Nach jedem Ausbau der Glaskeramik-Einbaukochfläche ist die Dichtung zu prüfen und gegebenenfalls zu erneuern.

4.3 Arbeitsplattenausschnitt

Alle Ausschnittsarbeiten an Möbel und Arbeitsplatte vor dem Einsetzen der Geräte durchführen und die Späne entfernen.

Die Maße des Arbeitsplattenausschnittes sind aus der Maßzeichnung zu entnehmen (Abb. 1+2).

Die Arbeitsplatte und somit die Kochfläche müssen unbedingt waagerecht eingebaut werden. Ein Verspannen der Kochfläche durch windschiefe Auflage erhöht die Bruchgefahr.

4.4 Einbau

Prüfen Sie vor dem Einbau, ob die umlaufende Kochfelddichtung lückenlos eingelegt ist.

Bei Einbau des Glaskeramikkochfeldes in eine Arbeitsplatte mit einem keramischen oder ähnlichen Belag (Kacheln), ist die an dem Kochfeld befindliche Dichtung zu entfernen und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien, wie wärmebeständiger Silikon-Kautschuk, vorzunehmen.

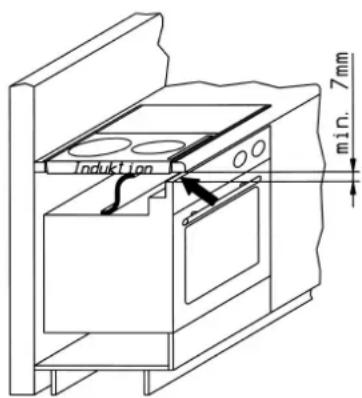

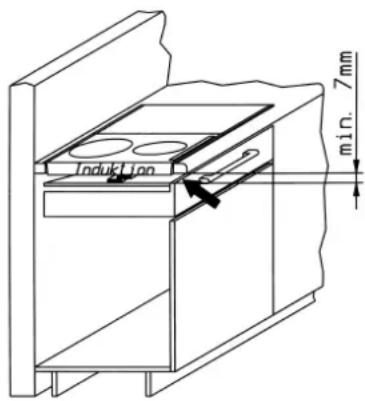

Achtung! Liegt das Kochfeld über Möbelteilen (Seitenwände, Schubkästen, etc.), so muß gewährleistet sein, daß durch einen Berührungsschutz eine zufällige Berührung der Kochfeldunterseite nicht möglich ist. Der Berührungsschutz darf nur mit Werkzeugen entfernbar sein und muß mit einem Mindestabstand von 20 mm zur Kochfeldunterseite angebracht werden, daß das Netzanschlußkabel nicht die Kochfeldunterseite berührt (Abb. 4). Die Rückwand des Unterschranks muß in diesem Bereich offen sein, damit ein Luftaustausch gegeben ist. Die vordere Traversleiste des Möbels ist zu entfernen, damit eine Luftdurchlaßöffnung unterhalb der Arbeitsplatte über die gesamte Breite des Gerätes entsteht. Der Abstand zwischen Induktionskochfeld und Küchenmöbel bzw. Einbaugeräten muß so gewählt werden, daß eine ausreichende Be- und Entlüftung der Induktion gewährleistet ist. Die Be- und Entlüftungs-öffnungen müssen mit der beigelegten Abschirmung thermisch voneinander getrennt werden. Damit wird das Zurückströmen der erwärmten Luft zur Kaltluftansaugseite verhindert. Achtung! Abschirmung darf nicht die Be- und Entlüftungsöffnungen abdecken, evtl. entsprechend bis auf Auflage Möbel bzw. Einbaugerät kürzen. Übermäßige Hitzeentwicklung von unten z.B. von einem Backofen ohne Querstromlüfter ist zu vermeiden.

Induktion min. 7mm

Induktion min. 7mm

Im Bereich des Arbeitsplattenausschnittes unterhalb der Arbeitsplatte dürfen keine Traversleisten vorhanden sein.

Das Kochfeld sorgfältig in den Ausschnitt einlegen und mit den entsprechenden Befestigungselementen fest mit der Arbeitsplatte verbinden.

Die Federn werden nach Zeichnung in den Ausschnitt geschraubt. Danach wird das Kochfeld gleichmäßig von oben in diese Haltefedern gedrückt.

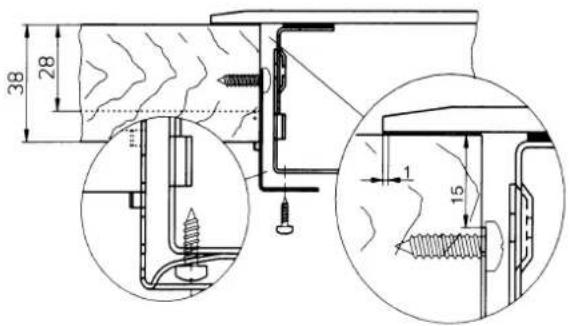

Beim Einschrauben ist grundsätzlich das obere Loch der Feder zu benutzen, es sei denn die Arbeitsplatte ist gefliest. (Abb. 3)

Achten Sie auf eine waagerechte Lage der Arbeitsplatte bzw. des Kochfeldes. Es muß verhindert werden, daß Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in evtl. darunter eingebaute Elektrogeräte eindringen können. Dichtungsprofile, Dichtungsbänder, Dichtungsmittel einsetzen. Bezüglich des Schutzgrades gegen Feuergefahr handelt es sich um ein Gerät des Typs Y. Y bedeutet, daß dieses Gerät so aufgestellt werden kann, daß es mit seiner Rückseite und einer der beiden Seiten an willkürlich hohen Raum oder Möbelwänden steht. An die andere Seite dürfen jedoch nur Möbel oder andere Geräte mit gleicher Höhe wie dieses Gerät angestellt werden.

Abb.1

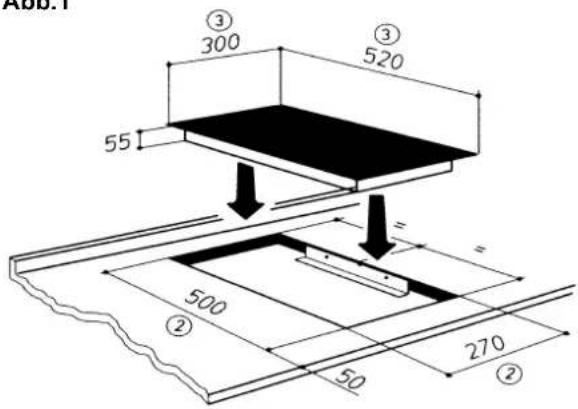

Abb.1 300 520 55 500 270 50 ② ③ ②

① Mindestabstand zu benachbarten Wänden
② Ausfräsmaß
③ Kochfeldaußenmaß
④ Kabeldurchführung in Rückwand

Abb.4

20 ④

Befestigung in Arbeitsplatten aus Holz und ähnlichem Material

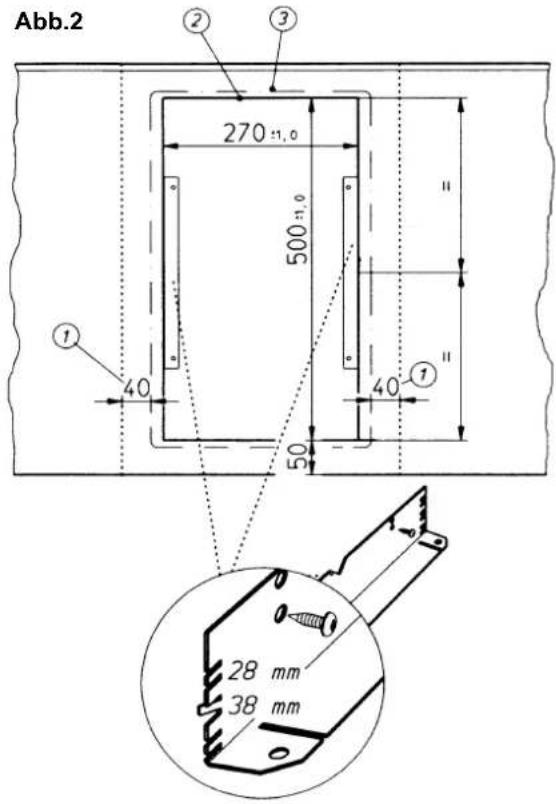

Abb.2 270 ±1,0 500 ±1,0 40 50 ① ② ③ ④ ① ② 28 mm 38 mm

Abb.3

38 28 1 15
