BEDIENUNGSANLEITUNG EK 604.2 Küppersbusch

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

e-mail: [e-mail]

Sie erreichen uns:

Montag bis Donnerstag von 7 ^30 Uhr bis 18 ^00 Uhr

Freitag von 7 ^30 Uhr bis 17 ^00 Uhr

Samstag von 9 ^00 Uhr bis 13 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Sie erreichen uns:

Montag bis Freitag von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?

4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)

5. Das Kaufdatum

6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches

Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Glühlampen, wird keine Garantie übernommen. Geringfügige Abweichungen von der Soll-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso wenig leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät mit ungeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungso- oder Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.

3. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfreie Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungsort vorgenommen. Zur Reperatur anstehende Geräte sind so zugänglich zu machen, daß eine uneingeschränkte Handhabung durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und – soweit hiervon abweichend – das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.

4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgelehnt wird, liefern wir innerhalb der obengenannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz. Dabei behalten wir uns für den Fall der Ersatzlieferung die Geltendmachung einer angemessenen Nutzungsentschädigung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen - ausgeschlossen.

Diese Garantiebedingungen gelten grundsätzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden können.

Gelsenkirchen im April 2003 KÜPPERSBUSCH HAUSGERÄTE AG

589 535 40 min. 40 600 490 560 min. 60 132 132 = = = 132 132 ②

650 min. 300 ①

Abbildung nur für Einbau in Kombination mit Schaltelement im Hochschrank (Anleitung des Schaltelementes beachten!) Mulde min. 80 Abdeckung ⑥

1 2 3 ⑦

KÜPPERSBUSCH-Einbaukochflächen können und dürfen ausschließlich mit KÜPPERSBUSCH-Einbauherden und -schaltelementen kombiniert werden. Die Verwendung anderer Fabrikate schließt jegliche Haftung durch Küppersbusch aus. Die erteilten Prüfzeichen-Genehmigungen werden bei Nichtbeachtung dieser Vorschrift ungültig! Gebrauchshinweise und Hinweise zur Sicherheit beim Betrieb der Kochfläche entnehmen Sie bitte der Gebrauchsanleitung des zugehörigen Herdes oder Schaltelementes.

Entsorgungshinweis

Für die Verpackung

Die Transportverpackung besteht aus den folgenden Stoffen: Wellpappe, Pappe, Styropor (FCKW-frei), Polyethylen-Folie und Holz (unbehandelt). Geben Sie diese Stoffe nicht in den Hausmüll, sondern erkundigen Sie sich bei Ihrer Stadtverwaltung nach der nächstgelegenen Sammelstelle.

Für ein eventuell vorhandenes Altgerät

Altgeräte enthalten viele Wertstoffe. Geben Sie Ihr Altgerät deshalb nicht einfach auf eine Mülldeponie, sondern erkundigen Sie sich bei Ihrer Stadtverwaltung nach Möglichkeiten der Wiederverwertung.

Elektrischer Anschluß

■ Der elektrische Anschluß der Kochmulde muß durch einen zugelassenen Fachmann erfolgen. Die gesetzlich anerkannten Vorschriften (Deutschland VDE, Österreich ÖVE, Schweiz SEV etc.) sowie die Anschlußbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
■ Beim Anschluß des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm all-polig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
- Während der Montage muß der Schaltkasten bzw. Herd spannungslos sein. - Installationsseitige Trennvorrichtung öffnen. - Kochfläche mit dem Kompaktstecker in das am Schaltgerät vorgesehene Gegenstück lagerichtig einstecken.

Hinweise zum Einbau

■ Die Arbeitsplatte muß unbedingt waagerecht ausgerichtet sein und sauber ausgeschnitten werden!

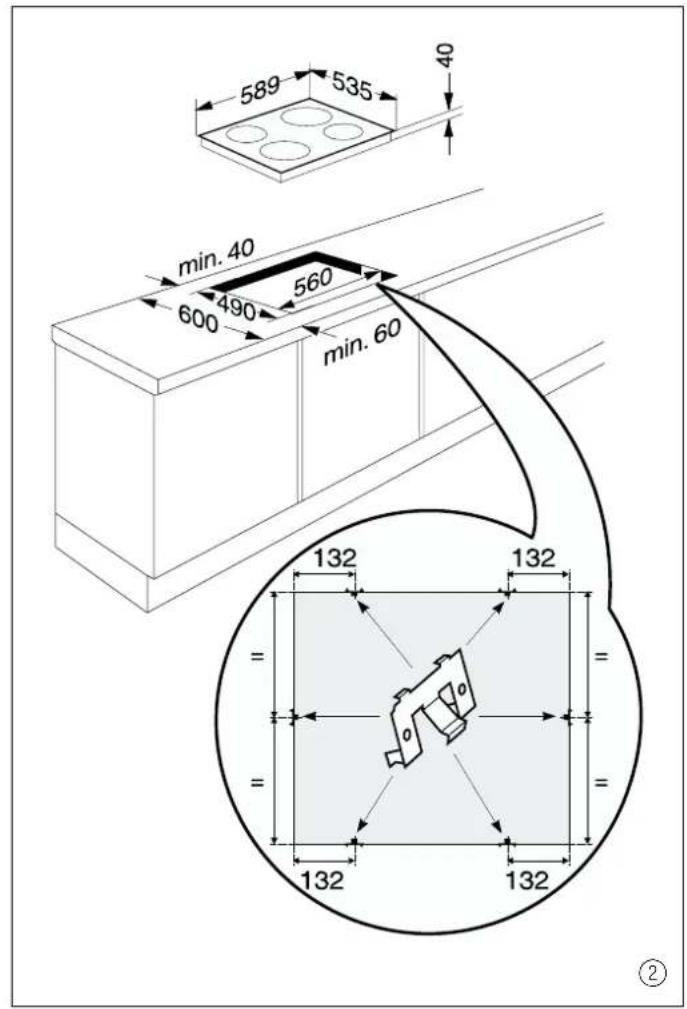

■ Die Abstände des Muldenausschnittes vorn, hinten und seitlich zur Wand müssen entsprechend Abb. 2 eingehalten werden.
Bei Einhaltung der Mindestabstände können auf der Arbeitsplatte hinter den Kochstellen Wandabschlußleisten aus Massivholz verwendet werden. Der Abstand seitlich zu Hochschränken sollte aus arbeitstechnischen Erfordernissen mindestens 300 mm betragen.
■ Unterhalb des Arbeitsplatten-Ausschnittes dürfen keine Traversleisten liegen. Sie sind mindestens bis auf Arbeitsplatten-Ausschnittgröße zurückzuschneiden.

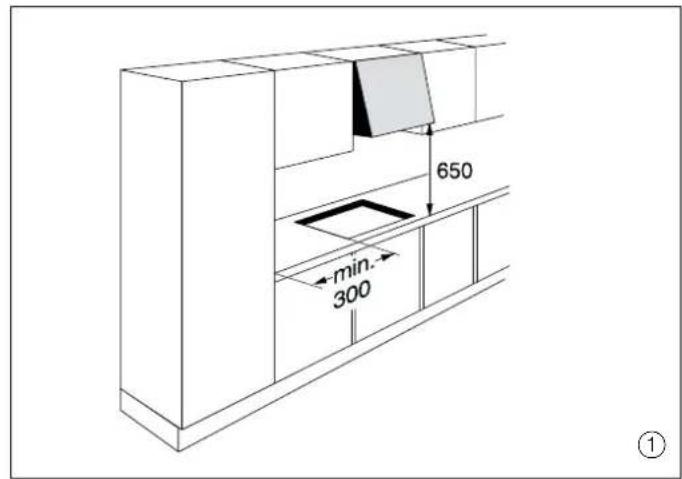

■ Wir empfehlen eine Aufstellung ähnlich der in Abb. 1 gezeigten.
■ Bei den Einbaumöbeln muß der Kunststoffbelag bzw. das Furnier mit hitzebeständigem Kleber (100 °C) verarbeitet sein.

■ Die ordnungsgemäß eingebaute Kochfläche ist bei Einbau des Schaltelementes in einen Hochschrank so durch eine Abdeckung zu schützen, daß eine zufällige Berührung der Verbindungsleitungen zwischen der Kochfläche und dem Schaltelement nicht möglich ist (s. Abb. 6). Diese Abdeckung darf nur mit Hilfe von Werkzeugen abnehmbar sein.
■ Über der Kochfläche angebrachte Dunstfilter und Wandschränke müssen einen Mindestabstand von 650 mm zur Kochfläche haben (s. Abb. 1).

Wir empfehlen, die Schnittfläche der Arbeitsplatten-Ausschnitte für Einbauspülen und Herdmulden mit einem wasserfesten Schutzanstrich zu versiegeln. Nach jedem eventuellen Ausbau ist die Einbaudichtung zu erneuern.

Bei keramikgefliesten Arbeitsplatten ist eine zusätzliche Abdichtung mit dauerelastischem Dichtmaterial erforderlich. Dieses Dichtungsmaterial erhalten Sie bei unserem Ersatzteilwesen unter der ET-Nr. 53 55 69.

• Flächen gemäß Kartuschen-Hinweis säubern, Dichtungsmasse in Form einer Wurst aufbringen und die Mulde aufdrücken.
• Überstehende Dichtungsmasse wegschneiden und rundherum die Dichtungsfläche sofort mit Wasser säubern.

Montage der Glaskeramik-Kochfläche

Durch die Clips-Technik wird die Montage für Sie einfacher, schneller und problemloser. Die komplette Montage kann von oben erfolgen.

■ Die Kochfläche immer an den Seiten und nicht an der Frontleiste anheben.
■ Gehen Sie mit der Glaskeramik-Kochfläche beim Einbau vorsichtig um! Keine kantigen und spitzen Werkzeuge (Schraubendreher usw.) auf die Glasplatte legen oder fallen lassen!
■ Die Glaskeramik-Kochfläche muß unbedingt eben und bündig aufliegen. Ein Verspannen kann zum Bruch der Glasplatte führen.

– Zunächst den Arbeitsplattenausschnitt sauber vornehmen (s. Abb. 2).
– Die Dichtung der Kochfläche auf einwandfreien Sitz und lückenlose Auflage prüfen, bei unebenen Arbeitsplatten (Kacheln etc.) das Dichtungsband entfernen und temperaturbeständige Dichtungsmasse auftragen.

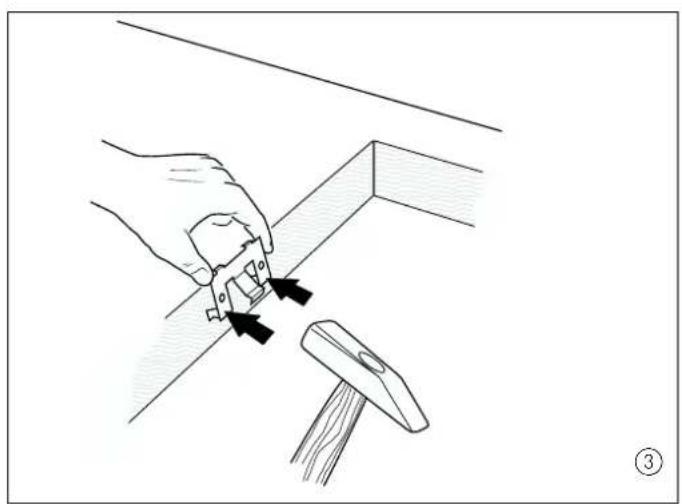

- Dann die Clipse gemäß Abb. 3 und 4 in den in Abb. 2 angegebenen Abständen in den Arbeitsplatten-Ausschnitt einschlagen. Durch den horizontalen Anschlag ist keine Höhenausrichtung erforderlich. Bei Arbeitsplatten bis 30 mm Stärke müssen die Clipse gemäß Abb. 5 verschraubt werden.
- Die Steckverbindung zwischen Herd/Schaltelement und Mulde herstellen.

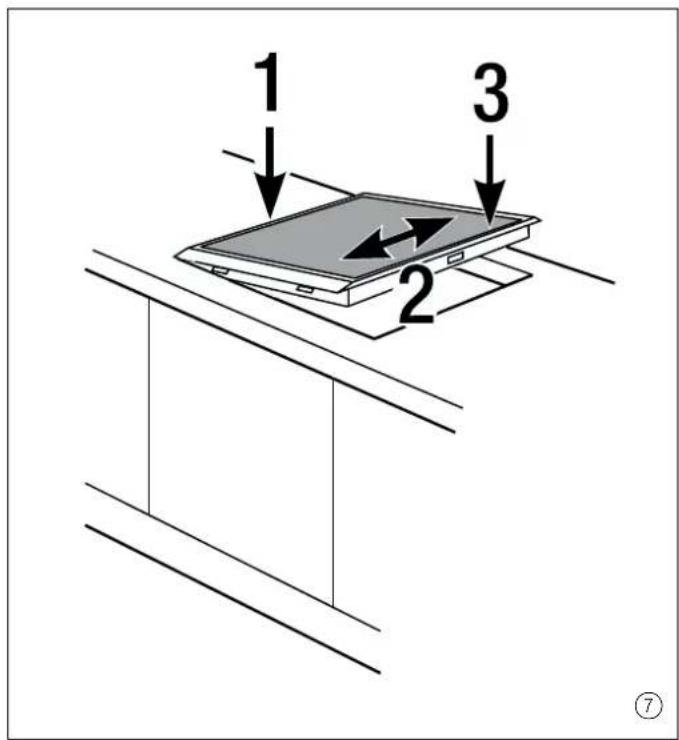

– Nun die Kochfläche gemäß Abb. 7 links anlegen (1), ausrichten (2) und einclipsen (3).

Sollte der Arbeitsplattenausschnitt ein wenig zu groß geraten sein, besteht die Möglichkeit, durch Verschrauben der Clipse deren Federvorspannung zu erhöhen.

Die beiliegenden Spannelemente S benötigen Sie nur zum Einbau in Arbeitsplatten aus Granit, Marmor oder ähnlichen Materialien. Bei stärkeren Arbeitsplatten das Spannelement so drehen, daß der flachere Winkel unter die Arbeitsplatte greift.
