Zu Ihrer Information

Bitte lesen Sie die in diesem Heft aufgeführten Informationen sorgfältig durch.

Diese geben wichtige Hinweise für die Sicherheit, die Installation, den Gebrauch und die Wartung des Gerätes.

Das Gerät dient ausschließlich der Zubereitung von Speisen im Haushalt.

Bewahren Sie die Gebrauchsanleitung sorgfältig auf.

Inhalt

Ihr Gerät im Überblick 4

Sicherheitshinweise 5

für Anschluß und Funktion

für den Backofen

Vor dem ersten Benutzen 5

Erstreinigung

Die Uhrzeit einstellen

Backofen 6

Wahl der Betriebsart und Temperatur

Schaltersymbole und Betriebsarten

Einschubteile

Backen

Braten

Einkochen mit Heißluft

Auftauen mit Heißluft

Intensivbraten

Grillen

Schaltuhr 8

Grundlegende Bedienschritte bei der Schaltuhr

Uhrzeit einstellen

Weckerfunktion

Automatisches Abschalten

Automatisches Ein- und Abschalten

backmobil ^® (Sonderzubehör Nr. 595) 9

Reinigung und Pflege 9

Backofen

backmobil®

ökotherm®-Katalysator regenerieren

Störfallhilfe 10

Coupon für Kochbuch 10

Montagehinweise für Fachpersonal 10

Elektrik

Einbau in Küchenmöbel

Typenschild 10

1 2 3 4 5 6 7 8 9 10 11

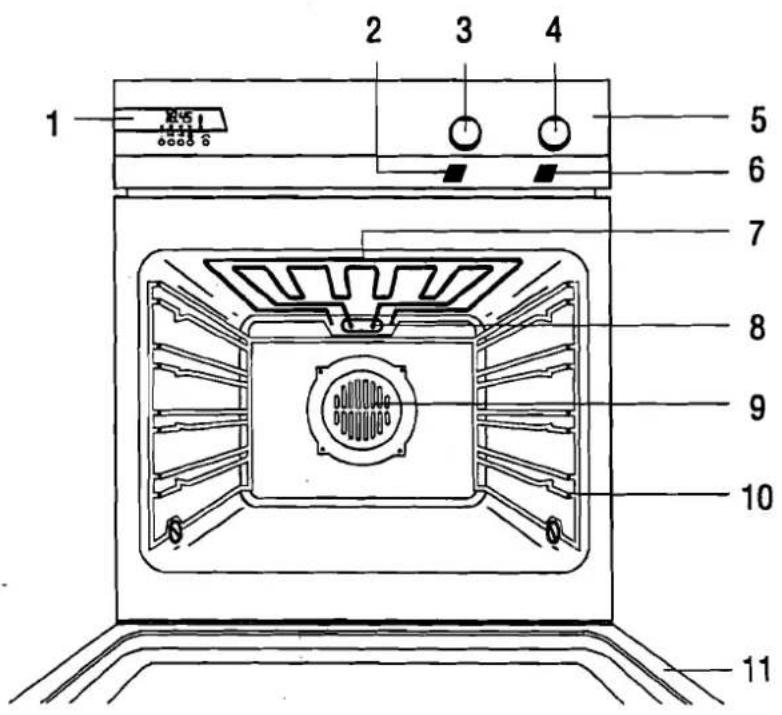

1 Schaltuhr
2 Betriebsanzeige (nur EEB 652)
3 Backofenwahlschalter
4 Backofentemperaturregler
5 Bedienblende
6 Aufheizanzeige
7 Oberhitze
8 Infrarot-Grill
9 HeiBluft
10 Einschubleisten
11 Backofentür

Lieferbares Sonderzubehör:

backmobil® Zub.-Nr. 595

Bratrost Zub.-Nr. 440

Fettpfanne Zub.-Nr. 543

Bratenblech Zub.-Nr. 441

Backblech Zub.-Nr. 541

(Email)

Sicherheitshinweise

für Anschluß und Funktion

Küppersbusch-Geräte werden nach den einschlägigen Sicherheitsbestimmungen gebaut.
■ Netzanschluß, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
■ Die Oberflächen von Backofentür und Kochgerät werden im Betrieb heiß. Kinder grundsätzlich fernhalten.
■ Anschlußkabel von Elektrogeräten nicht auf heiße Kochstellen legen oder in der Backofentür einklemmen.

für den Backofen

■ Bei Reparaturen und Austausch von Backofenglühlampen muß das Gerät stromlos gemacht werden (Sicherung ausschalten).
■ Im Backofen grundsätzlich keine Gegenstände aufbewahren, die bei unbeabsichtigtem Einschalten eine Gefahr bringen.
■ Vorsicht bei Arbeiten im heißen Backofen. Topflappen, Handschuhe oder ähnliches benutzen.
■ Die Backofentür muß gut schließen. Bei Beschädigungen der Türdichtung, Scharniere, Türdichtungsflächen oder bei Bruch des Türglases, Gerät sofort außer Betrieb nehmen, bis es vom Fachmann repariert und überprüft ist.
Achtung! Beim Öffnen und Schließen der Backofentür nicht in die Türscharniere greifen. Verletzungsgefahr!
■ Backofentür bei Zubereitungen im Backofen immer völlig schließen.
■ Von Grill und Oberhitze mindestens 5 cm Abstand halten.

Vor dem ersten Benutzen

Erstreinigung

Fremdteile und Verpackung entfemen. Vor dem ersten Zubereiten von Speisen ist eine Reinigung des Gerätes vorzunehmen.

Backbleche, Fettpfanne, Rost usw. mit feuchtem Tuch und etwas Spülmittel reinigen.

Backofen aufheizen

Backofentür schließen.

Backofen mit Ober- und Unterhitze bei maximaler Temperatur 60 Min. lang aufheizen.

Küche gleichzeitig gut lüften.

Die Uhrzeit einstellen

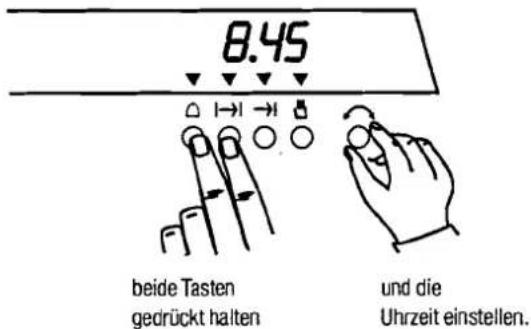

Wenn die Uhr blinkt, ist keine Uhrzeit eingestellt. Stellen Sie diese wie folgt ein:

8.45 beide Tasten gedrückt halten und die Uhrzeit einstellen.

Der Backofen bietet acht Betriebsarten.

Wahl der Betriebsart und Temperatur

A B

Regler nach rechts drehen, mit:

A Betriebsart wählen,

B Temperatur einstellen.

Die Thermostatanzeige an der Bedienblende leuchtet während des Aufheizens und erlischt, sobald die eingestellte Temperatur erreicht ist.

Schaltsymbole und Betriebsarten

0	Aus
∅	Beleuchtung
∅	Kaltumluft	ohne Temperatur Auftauen.
∅	Heißluft	kein Vorheizen des Backofens nötig, gleichzeitig in mehreren Ebenen arbeiten, mit niedrigeren Temperaturen garen, verschiedene Speisen gleichzeitig garen, Fleisch muß nicht gewendet werden.
=	Ober-/Unterhitze	immer Vorheizen, für Brote und feuchte Kuchen.
WW	Grill	besonders für kleinere Mengen geeignet.
WW	Großflächengrill	für größere Mengen.
=	Unterhitze	zum Vorbacken sehr feuchter Kuchen.
=	Oberhitze	zum Überbacken.
I	Intensivbraten	Bratenstücke werden besonders braun und knusprig.

Einschubteile

Backofenboden nicht mit Alufolie auslegen!

Backbleche :

Beim Herausnehmen leicht anheben.Nach dem Wiedereinschieben muß die schräge Kante der Bleche nach vorne (= zur Backofentür) zeigen.

Backen

HeiBluft

auch mit mehreren Backblechen.

Ober-/Unterhitze

Backofen vorheizen.

	Heißluft		Ober-/Unterhitze
	Einschub	Temperatur in °C	Einschub	Temperatur in °C	Dauer in Min.
Rührteig
Napfkuchen	•	160	1	175-180	50-60
Kastenkuchen	•	160	1	175-190	50-70
Sandkuchen	•	150-160	1	160-180	60-70
Torten	•	160	1	175-190	40-60
Tortenböden	•	180	2	200-220	20-30
Feine Obsttorten	•	160	1	175-190	45-60
Kleingebäck	•	160	2	200-220	15-20
Blechkuchen:	•
Belag trocken	•	180	2	180-200	25-35
Belag feucht	•	180	2	175-190	30-50
Mürbeteig
Tortenböden	•	180	2	180-200	25-35
Käsekuchen	•	150-160	1	170-180	70-80
Kleingebäck	•	160	2/3	200-220	10-20
Blechkuchen:
Belag trocken	•	180	2	180-200	25-35
Belag feucht	•	180	2	175-180	30-50
Hefeteig
Napfkuchen	•	160	1	175-190	50-60
Hefekranz	•	160	2	180-200	40-50
Stollen (vorheizen)	•	160	2	175-180	40-60
Kleingebäck	•	160	2	180-220	12-20
Blechkuchen:
Belag trocken	•	180	2	180-220	20-30
Belag feucht	•	180	2	170-190	30-50
Biskuitteig
Torten	•	160	2	175-180	30-40
Rollen	•	180	2	200-220	10-20
Eiweißgebäck
Baiser	•	90	2	80-120	80-90
Zimtsterne	•	140	2	150-175	15-20
Makronen	•	140	2	150-160	20-45
Blätterteig
Blätterteig	•	180	2/3	200-220	15-30
Hefeblätterteig	•	180	2	200-225	30-40
Quarkblätterteig	•	180	2	200-225	30-40
Brandteig	•	180	2	220-240	30-40
Quark-Ölteig	•	180	2	200-220	20-40
Honigkuchen	•	160	2	175-180	20-35
Roggenbrot	•	180	2	200-220	50-60

• Einschubhöhe der Backbleche und Roste beim Backen mit Heißluft: Ein Blech immer in 1. Einschubleiste von unten, zwei Bleche in 1. und 3. Einschubleiste.

Fettpfanne und Rost benutzen.

Bei Fleisch Rost auf 2. Einschubleiste von unten, Fettpfanne mit Bratenblech (Sonderzubehör) auf 1. Einschubleiste.

Die Bratdauer ist abhängig von Fleischart und -höhe. Zum Messen das Fleisch leicht anheben, da es unter seinem Eigengewicht einfällt. Die Bratdauer für Fleisch mit Fettschicht kann sich bis auf das Doppelte erhöhen.

	Heißluft	Ober-/Unterhitze	Gardauer
Gericht	Temperatur in °C	Temperatur in °C	je cm Fleisch-höhe in Min
Rinderbraten	150-160	180-220	18
Roastbeef	180	220-240	10-12
Filet	180	220-240	8
Kalbfleisch	150-160	180-220	12
Schweinefleisch	150-160	180-220	12-15
Kassler	150-160	180-220	8
Wild	150-160	180-220	15
Wildschwein	150-160	180-220	15
Filet - Wild	180	220-240	8-10
Hammelfleisch	150-160	180-220	15
Ente	160-180	180-200	12
Gans	150-180	180-200	12
Hähnchen	150-180	180-200	8
Pute	150-180	180-200	12
Fisch	150-180	200-220	8

Einkochen

Nur frische Nahrungsmittel verwenden und nach üblichen Rezepten vorbereiten. Max. 6 Einkochgläser à 1-1,5 Liter einkochen.

Nur zum Einkochen geeignete Gläser gleicher Höhe verwenden und mit gleichem Inhalt füllen. Die Gläser dürfen sich nicht berühren.

	Einkochen mit Heißluft
Obst	Fettpfanne in 1. oder 2. Einschubleiste von unten schieben. Ca. 1 Liter Wasser in die Fettpfanne geben.Heißluft, 180 °C einstellen.Einkochvorgang beobachten.Nach 20-40 Min. beginnt die Flüssigkeit in den ersten Gläsern zu perlen – meist im rechten vorderen Glas zuerst.Dann Backofen ausschalten und Gläser noch 30 Min. (ca. 15 Min. bei empfindlichen Obst z.B. Erdbeeren) im geschlossen Backofen stehen lassen.
Gemüse und Fleisch	Wenn Flüssigkeit perlt, auf 150 °C herunterschalten und noch 30-60 Min. weiterkochen.Dann Backofen ausschalten und Gläser noch 30 Min. im geschlossen Backofen stehen lassen.

Auftauen

mit Heißluft

Gefriergut ohne Verpackung in eine Schüssel geben und auf Rost in 1. Einschubleiste von unten abstellen.

Temperatur auf 150 °C einstellen.

Intensivbraten

Backofenwahlschalter auf Betriebsart 📁 stellen.

Fettpfanne mit Bratenblech (Sonderzubehör) auf 1. Einschubleiste von unten, Bratrost auf 2. Einschubleiste.

Gericht	Temperatur in °C	Gardauer in Min.
Schweinebraten	160-180	je cm 10-12
Kassler	160-180	je cm 8
Haxen	160-180	je cm 10-12
Kalbfleisch/Schweineschulter/ Schweinebraten mit Schwarte	160-180	je cm 10-12
Roastbeef/Filet	180-200	je cm 8
Hähnchen	160-180	45-60
Ente	160-180	100-130

Grillen

Betriebsart ▼ für Grill oder ▼ für Großflächengrill einstellen.

Grillen nur mit geschlossener Backofentür.

5-10 Minuten vorheizen.

Fettpfanne mit Bratenblech (Sonderzubehör) in 1. Einschubleiste von unten, Bratrost in Einschubleiste laut Tabelle.

		Grill		Großflächengrill
Gericht	Ein-schub	1. Seite in Min.	2. Seite in Min.	1. Seite in Min.	2. Seite in Min.
Schweinekotelett/-schnitzel	3	8-10	6-8	10-15	8-10
Schweinefilet	3	10-12	8-10	14-16	10-12
Bratwürste	3	8-10	6-8	15-20	10-15
Schaschlik	3	7-8	5-6	18-20	8-10
Frikadellen	3	8-10	6-8	10-15	10-12
Rinderfiletsteak	4	6-7	5-6	10-11	9-10
Leberscheiben	4	3-4	2-3	7-8	6-7
Kalbsschnitzel	3	5-7	4-5	9-11	8-9
Kalbssteak	3	6-8	4-6	10-12	8-10
Hammelkotelett	3	8-10	6-8	12-14	10-12
Lammkotelett	3	8-10	6-8	12-14	10-12
halbe Hähnchen	2	10-12	5-7	14-16	9-11
Fisch-Filet	4	6-7	4-5	10-11	8-9
Forellen	3	4-7	3-6	8-11	7-10
Toastbrote	4	2-3	2-3	6-7	6-7
belegte Toastbrote	3	6-8		10-12

Schaltuhr

Mit der Schaltuhr können Sie die Gardauer für alle Betriebsarten steuern. Die gewählten Betriebsarten können über die Schaltuhr automatisch ein- und abgeschaltet werden. Außerdem kann die Schaltuhr als Erinnerungshilfe dienen (Weckerfunktion).

1 2 12.43 A B

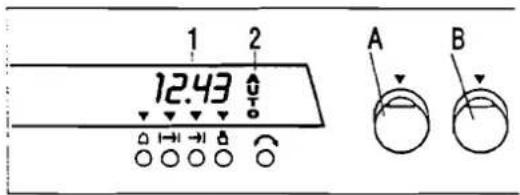

Anzeige: 1 Uhrzeit mit Funktionstaste: Weckzeit/ Gardauer/ Gardauerende 2 Automatik-Anzeige

Anwählen: ☐ Wecker → Gardauer Backofen → Gardauerende Backofen

Einstellen: Zeit/Gardauer A Backofenwahlschalter B Backofentemperaturregler

Grundlegende Bedienschritte bei der Schaltuhr

Nehmen Sie immer zuerst die Einstellungen an der Schaltuhr vor. Stellen Sie dann die Betriebsart und die Temperatur ein.

18.45

Jeweilige Funktionstaste gedrückt halten und mit Drehknopf Werte einstellen.

Zur Kontrolle Funktionstaste drücken. Im Display erscheint der eingestellte Wert.

Bei Gardauerende

Nach dem Ende der Gardauer ertönt ein Signal und „AUTO“ blinkt.

A und B wieder auf „0“ stellen.

- Drücken Sie die Taste ☐, um das Gerät wieder auf normale Bedienung zurückzustellen. Das Signal verstummt.

Uhrzeit einstellen

8.45

→ gedrückt halten und mit

die Uhrzeit einstellen.

Weckerfunktion

Der Wecker hat keine Abschaltfunktion. Er dient ausschließlich als Erinnerungs hilfe.

0.05

gedrückt halten, Zeit einstellen. loslassen, eingestellte Zeit beginnt sofort abzulaufen. Nach Ablauf ertönt ein Signal drücken: stellt das Signal ab.

Automatisches Abschalten

Nach Ablauf der eingestellten Zeit schalten sich die mit ⭕A und ⭕B gewählten Bedienfunktionen automatisch ab.

0.45

→ gedrückt halten und mit → gewünschte Gardauer einstellen. → loslassen.

Der Automatik-Betrieb beginnt, im Display leuchtet „AUTO“.

Anschließend mit A Betriebsart wählen, B Temperatur einstellen.

Bei Gardauerende

Nach dem Ende der Gardauer ertönt ein Signal und „AUTO“ blinkt.

A und B wieder auf „0“ stellen.

- Drücken Sie die Taste ☐, um das Gerät wieder auf normale Bedienung zu rückzustellen. Das Signal verstummt.

Automatisches Ein- und Abschalten

Die mit ☐A und ☐B gewählten Funktionen schalten sich automatisch zur gewählten Startzeit ein und zur eingestellten Abschaltzeit aus.

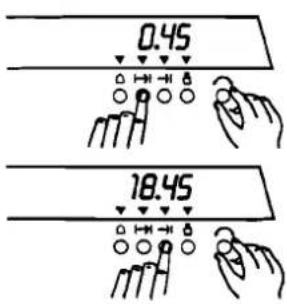

0.45 18.45

→ gedrückt halten und mit Gardauer einstellen. loslassen.

→ gedrückt halten und mit → gewünschte Abschaltzeit einsteller → loslassen.

A Betriebsart wählen, B Temperatur einstellen.

Bei Gardauerende

Nach dem Ende der Gardauer ertönt ein Signal und „AUTO“ blinkt.

A und B wieder auf „0“ stellen.

Drücken Sie die Taste ☐, um das Gerät wieder auf normale Bedienung zu rückzustellen. Das Signal verstummt.

Einstellungen überprüfen

→| drücken – zeigt Restgardauer. →| drücken – zeigt Gardauerende.

Automatik vorzeitig abschalten, Einstellungen löschen

drücken und mit auf 00.00 stellen.

- Drücken Sie die Taste ☐, um das Gerät wieder auf normale Bedienung zu rückzustellen.

backmobil®

(Sonderzubehör Nr. 595)

Vorsicht! Das backmobil® und die Sperrtaste können sehr heiß sein. Daher Topflappen, Handschuhe oder ähnliches verwenden.

Herausfahren:

auf Sperrtaste drücken.

Bis zum Einrasten langsam einschieben.

Reinigung und Pflege

■ Keine Scheuermittel und scharfe Reinigungsmittel verwenden!

Meist reicht eine Reinigung mit einem feuchten Tuch und etwas Handspülmittel nach jedem Gebrauch aus. Anschließend trocken nachreiben.

Backofen

Von Zeit zu Zeit sollte eine gründliche Reinigung des Backofens vorgenommen werden. Dazu empfiehlt sich die Demontage einiger Bauteile.

Backofentür herausnehmen

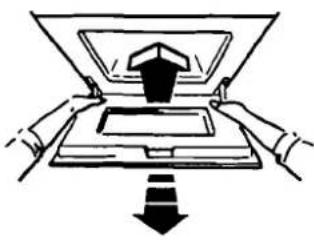

Backofentür ganz öffnen. Die Bügel an den Türscharnieren hoch- klappen.

Die Backofentür mit beiden Händen seitlich fassen und langsam schließen. Etwa auf der Hälfte des Schließweges lösen sich die Scharniere aus ihrer Arretierung. Die Backofentür kann nun abgenommen werden.

Einschubgitter ausbauen

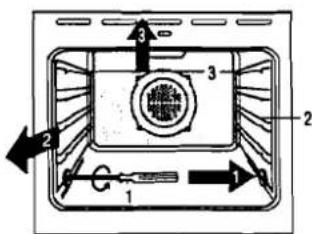

Bügel 3 abziehen. Schrauben 1 lockern. Einschubgitter 2 entnehmen.

Gerät stromlos machen – Sicherung ausschalten. Zwischenwand abschrauben, Lüftermutter zum Lösen nach rechts drehen. ökotherm®-Katalysator und Lüfterrad ausbauen. Lüfterrad reinigen.

Lüfterrad einsetzen und festschrauben. Katalysator aufstecken und Zwischen- wand einsetzen. Muttern fest aufschrauben. Einschubgitter wieder einbauen. Bügel aufstecken.

Backofentür einsetzen

Die Backofentür mit beiden Händen seitlich fassen und die Schamiere in die entsprechenden Öffnungen am Backofen einschieben. Backofentür langsam ganz öffnen. Die Bügel an den Türscharmieren wieder herunterklappen. Backofentür schließen.

backmobil®

(Sonderzubehör Nr. 595)

backmobil ^® herausfahren, über den Anschlag herausziehen und schräg nach oben herausnehmen.

1 2 3 2 3

Bügel 1 abziehen. Sicherungen 2 ausrasten. Einschubgitter 3 herausnehmen.

1 2 3 2 3

backmobil® zusammensetzen Einschubgitter 3 vorn vollständig einstecken. Hinten Sicherungen 2 einrasten. Bügel 1 aufsetzen. backmobil® wieder einsetzen und eins- chieben.

ökotherm® -Katalysator regenerieren

Den leeren Backofen mit Heißluft auf maximale Temperatur vorheizen, danach 30 Min. weiterheizen.

Störfallhilfe

Reparatur nur durch autorisierten Fachmann!

Prüfen Sie zuerst, ob ein Bedienfehler vorliegt. Einige Störungen können Sie selbst beseitigen.

Störung	Ursache	Abhilfe
Uhr blinkt -000.	Keine Ersteinstellung oder zeitweiliger Stromausfall.	Uhrzeit neu einstellen.
Abschalten des Backofens ist nicht möglich.	Elektronisches Bauteil ist defekt.	Sicherung ausschalten, Kundendienst rufen.
Backofen heizt nicht auf.	Haushalts-Sicherung defekt.	Sicherung überprüfen oder erneuern.
	Backofenschalter ist nicht eingeschaltet.	Backofenschalter einstellen.
Backofenbeleuchtung ist ausgefallen.	Lampe defekt.	Auswechseln der Lampe beim Kundendienst erfragen.
Türglas ist gebrochen.		Gerät ausschalten, Kundendienst rufen.
Verstärkte Geruchsbildung trotz ökotherm® Katalysator.	ökotherm®-Katalysator muß regeneriert werden.	Leeren Backofen mit Heißluft auf maximale Temperatur vorheizen, danach 30 Min. weiterheizen.
Starker Genuch nach Essig bei der Zubereitung.	Backwerk mit Sauerteig, Backwerk mit Hefe, Gargut mit Alkohol.	Unvermeidbare Geruchsbelästigung.
Obstsamt oder Eiweißflecken auf emailierten Teilen.	Feuchte Kuchen-oder Fleischsäfte.	Harmlose Veränderung des Emails, nicht behebbar.

Coupon für Kochbuch

Lieber Kunde,

Küppersbusch hält für Sie ein Kochbuch mit vielen interessanten Tips und Rezepten bereit.

Füllen Sie das untenstehende Adressfeld (oder, wenn Sie die Anleitung nicht zerschneiden wollen, eine Fotokopie) deutlich

lesbar in Druckbuchstaben aus, stecken Sie es in einen Briefumschlag und senden Sie diesen an:

Küppersbusch Vertriebsgesellschaft mbH Abteilung VKE

Postfach 10 01 32

Wilhelminenstr. 165 - 167

45881 Gelsenkirchen

Küppersbusch

Das Zentrum guter Küche.

Das Kochbuch wird Ihnen dann umgehend zugesandt.

Kochbuch 1

Tragen Sie hier bitte die F-Nummer bzw. die Seriennummer Ihres Gerätes ein:

Meine Anschrift:

Name:

Straße:

PLZ, Ort:

Montagehinweise

■ Die gesetzlichen Vorschriften und Anschlußbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
■ Bei Anschluß, Reparatur und Auswechseln der Backofenglühlampe, Gerät stromlos machen.
■ Am eingebauten Gerät dürfen betriebsisiolierte Teile nicht berührbar sein.

Elektrik

Einbaubackofen

Anschluß mit Schukostecker an Steckdose

Anschlußwerte

Heizkörperspannung: 230 – 240 V

Anschluß 1 N \~ Sicherungsstrom 35 A

Anschluß 3 x 230 V Sicherungsstrom 25 A

Einbau in Küchenmöbel

Das Gerät ist im Hinblick auf Schutz gegen Überhitzen umliegender Flächen (Möbelteile) ein Gerät des Typs Y. Der Kunststoffbelag bzw. das Furnier muß mit einem hitzebeständigen Kleber (100 °C) verarbeitet sein. Dieser Kleber ver hindert ein Verformen oder Loslösen der Beläge, insbesondere an den Schmalseiten der Einbaumöbel.

Dieses Gerät kann mit seiner Rückwand und einer Seitenwand an beliebig hohe Schrank- oder Raumwände gestellt werden. An der anderen Seitenwand ist ein Möbelteil mit nur maximal gleicher Höhe erlaubt.

Das Gerät ist unbedingt waagerecht einzubauen.

Stecker einstecken und Gerät in die Schranknische einschieben.

Dabei Geräteanschluß nicht einklemmen

Gerät mit den beiliegende Schrauben - schräg ansetzen - von innen nach außen mit dem Schrankelement verschrauben.

Typenschild

Es befindet sich rechts an der Seitenleiste und ist nach Öffnen der Backofentür sichtbar. Für eventuelle Rücksprachen mit unserem Kundendienst notieren Sie bitte folgende Daten:

Modellbezeichnung Backofen

Küppersbusch Vertriebsgesellschaft mbH

Postfach 10 01 32

45801 Gelsenkirchen

Hausanschrift:

Küppersbuschstr. 16

45883 Gelsenkirchen

Telefon: [phone]

Teletex: 20 931 810

Telefax: (02 09) 4 01-3 03

Küppersbusch

Das Zentrum guter Küche.
