BEDIENUNGSANLEITUNG VC 230-113 GAGGENAU

Bedienungs- und Montageanleitung

VC 230

Glaskeramik-Elektro-Kochfeld

1. Wichtige Hinweise Seite 3 - 4

1.1 Zur Sicherheit Seite 3

1.2 Zur ersten Inbetriebnahme Seite 4

1.3 Zur Benutzung Seite 4

1. Aufbau und Funktionsweise Seite 5

2.1 Aufbau des Gerätes Seite 5

2.2 Sonderzubehör Seite 5

2.3 Funktionsweise Seite 5

2.4 Energiespartipps Seite 5

1. Bedienung Seite 6 - 7

3.1 Ein- und Ausschalten Seite 6

3.2 Bedienung mit Zuschaltung Seite 7

3.3 Einstelltabelle Seite 8

1. Reinigung und Pflege Seite 9

2. Wartung Seite 9

3. Montageanleitung Seite 10 - 12

6.1 Technische Daten Seite 10

6.2 Elektrischer Anschluss Seite 11

6.3 Ein- und Ausbau Seite 12

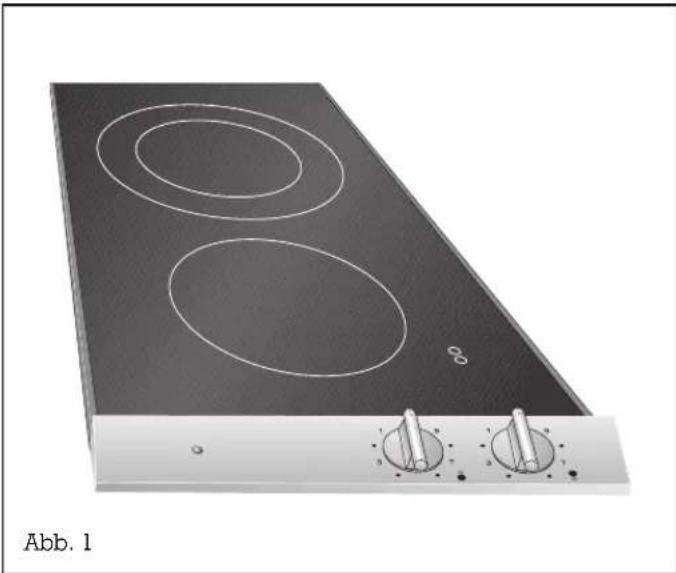

Vorwort

Mit Ihrem neuen Glaskeramik-Elektro-Kochfeld wird Ihnen das Kochen noch mehr Freude bereiten.

Das Gerät bietet Ihnen unter anderem folgende Vorteile:

• Das Kochfeld ist mit SuperQuick-Kochzonen ausgestattet.
• Durch das neuartige Einbauverfahren ist der Einbau kinderleicht!

Damit Sie dieses Gerät mit seiner Funktionsvielfalt nutzen können, lesen Sie die Bedienungs- und Montageanleitung sorgfältig vor der ersten Inbetriebnahme durch. Sie enthält wichtige Hinweise für den Gebrauch, die Installation und die Wartung des Gerätes.

Auf der folgenden Seite finden Sie Wichtige Hinweise zur Sicherheit und zur Bedienung. Diese dienen Ihrem persönlichen Schutz, sowie dem Werterhalt Ihres Gerätes. Hinweise, die Sie vor der ersten Inbetriebnahme beachten sollten, finden Sie auf Seite 4.

Die Kapitel „Aufbau und Funktionsweise“ und „Bedienung“ verraten Ihnen, was Ihr Glaskeramik-Kochfeld alles kann und wie Sie es bedienen.

Tipps und Hinweise im Kapitel „Reinigung und Pflege“ sorgen dafür, dass Ihr Gerät lange Zeit schön bleibt.

Und nun wünschen wir Ihnen viel Spaß beim Kochen!

1. Wichtige Hinweise

1.1 Zur Sicherheit

Beschädigte Geräte dürfen nicht in Betrieb genommen werden.

Das Gerät darf nur von einem autorisierten Fachmann unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden. Beachten Sie die Montageanleitung!

Achten Sie beim Anschluss von Elektrogeräten in Kochflächennähe darauf, dass Anschlussleitungen nicht mit heißen Kochflächen in Berührung kommen.

Der Benutzer ist für den fachgerechten Gebrauch und den einwandfreien Zustand des Gerätes verantwortlich.

Nehmen Sie das Gerät nur unter Aufsicht in Betrieb. Besondere Vorsicht beim Arbeiten mit Fetten und Ölen! Überhitzte Fette und Öle können sich leicht entzünden.

Vorsicht! Das Gerät wird während des Betriebes heiß! Halten Sie Kinder fern!

Nehmen Sie die Kochstellen nur mit aufgesetztem Kochgeschirr in Betrieb!

Reinigen Sie das Gerät nicht mit einem Dampfreinigungsgerät oder mit Wasserdruck - es besteht Kurzschlussgefahr!

Bei jeder Wartungsmaßnahme ist das Gerät vom Stromnetz zu trennen. Ziehen Sie zu diesem Zweck den Netzstecker oder betätigen Sie die entsprechende Sicherung.

Reparaturen müssen von autorisierten Fachleuten durchgeführt werden, damit die elektrische Sicherheit gewährleistet bleibt.

Für eventuelle Schäden, die durch Nichtbeachten dieser Anleitung entstehen, werden keine Garantieleistungen gewährleistet.

Bewahren Sie keine temperaturempfindlichen und feuergefährlichen Stoffe (z.B. Reinigungsmittel, Spraydosen) in Schubladen oder Fächern unter dem Gerät auf.

Hinweis:

Haben Sie die Geräteabdeckung VD 201-010 (Sonderzubehör) am Gerät montiert, so darf diese erst nach vollständiger Abkühlung des Gerätes geschlossen werden. Nehmen Sie das Gerät nicht mit geschlossener Geräteabdeckung in Betrieb! Durch die Hitzeentwicklung können das Gerät und die Geräteabdeckung beschädigt werden. Benützen Sie die Geräteabdeckung nicht als Abstellfläche oder als Warmhaltefläche.

Technische Änderungen vorbehalten!

VC 230 kann mit dem gesamten Programm der Vario-Reihe kombiniert werden!

1.2 Zur ersten Inbetriebnahme

Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, beachten Sie bitte die folgenden Hinweise:

• Das Gerät muss vor der ersten Inbetriebnahme von einem Fachmann installiert und angeschlossen werden.
  Wird das Gerät mit einem Schutzkontaktstecker versehen, so muss der Anschluss an eine vorschriftsmäßig geerdete Schutzkontaktsteckdose erfolgen.
• Das Typenschild für dieses Gerät ist auf einem separatem Blatt beigelegt. Bewahren Sie das Typenschild am gleichen Ort wie Ihre Bedienungs- und Montageanleitung auf!
• Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungs- und Montageanleitung sorgfältig durch.
• Entfernen Sie die Verpackung des Gerätes und entsorgen Sie diese fachgerecht! Beachten Sie bitte, dass sich Zubehör im Boden der Verpackung befindet! Halten Sie Verpackungselemente von Kindern fern.
• Reinigen Sie das Gerät und die Zubehörteile vor dem ersten Gebrauch gründlich. Dadurch werden eventuelle Neugerüche und Verunreinigungen beseitigt (siehe Kapitel „Reinigung und Pflege“).
• Tipp: Wir empfehlen Ihnen, das neue Gerät durch einen Zusatz in eine bestehende Glasversicherung aufzunehmen.
• Treten durch unsachgemäße Benutzung Risse, Brüche oder Sprünge an der Kochfläche auf, so dass unter Spannung stehende Teile mittelbar oder unmittelbar von durchsickernder Flüssigkeit berührt werden können oder Verletzungsgefahr besteht, ist das Gerät sofort außer Betrieb zu setzen. Ziehen Sie den Netzstecker oder betätigen Sie die entsprechenden Netzsicherungen.
  Benachrichtigen Sie den Kundendienst!
• Vor Inbetriebnahme überprüfen Sie bitte, dass der Netzanschluss in Ordnung ist.

1.3 Zur Benutzung

– Das Gerät ist nur für den Gebrauch im Haushalt geeignet und darf nicht zweckentfremdet werden.
- Benutzen Sie das Gerät nur zum Zubereiten von Speisen. Das Gerät eignet sich nicht zum Heizen des Aufstellungsraumes!
- Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt werden!
- Bevor Sie eine Kochstelle in Betrieb nehmen, stellen Sie ein Kochgefäß auf die entsprechende Kochstelle. Entfernen Sie das Kochgefäß erst nach dem Ausschalten von der Kochstelle. Die Größe des Topfes sollte der Größe der Kochstelle entsprechen. So sparen Sie Energie und Zeit.
- Vorsicht bei Ölen und Fetten! Diese können leicht überhitzen und brennen.
– Nach dem Benutzen drehen Sie alle Bedien-knebel auf 0.
- Bei Funktionsstörungen überprüfen Sie zunächst die Sicherungen im Haushalt. Liegt es nicht an der Stromversorgung, verständigen Sie bitte Ihren Fachhändler oder den zuständigen Gaggenau-Kundendienst.
– Ein eingebauter Temperaturschutz verhindert das Überhitzen des Gerätes.
- Beim Gebrauch von Aluminiumgeschirr oder Edelstahl-Geschirr mit Aluminiumboden kann es zu perlmuttfarbenen Flecken auf Ihrem Kochfeld kommen. Diese beeinträchtigen aber nicht die Funktion der Kochfläche.
Das Gerät eignet sich nicht zum Zubereiten von Lebensmitteln in Aluminiumfolien und Kunststoffgefäßen.
- Benutzen Sie die Restwärme beispielsweise zum Warmhalten von Speisen. So sparen Sie Energie!
- Entfernen Sie eventuell Verschüttetes vor dem Öffnen der Geräteabdeckung.
– Die Geräteabdeckung darf nach Gebrauch erst geschlossen werden, wenn das Gerät abgekühlt ist!

2. Aufbau und Funktionsweise

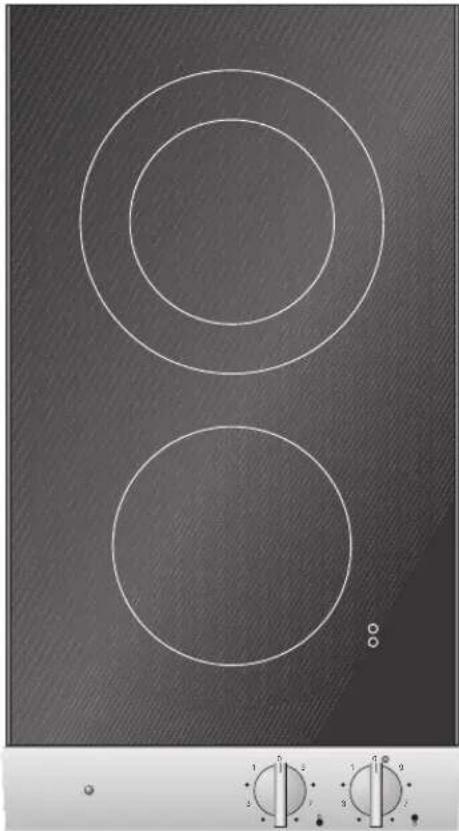

2.1 Aufbau des Gerätes

6 5 4 1 2 3 Abb. 2

2.2 Sonderzubehör

2.3 Funktionsweise

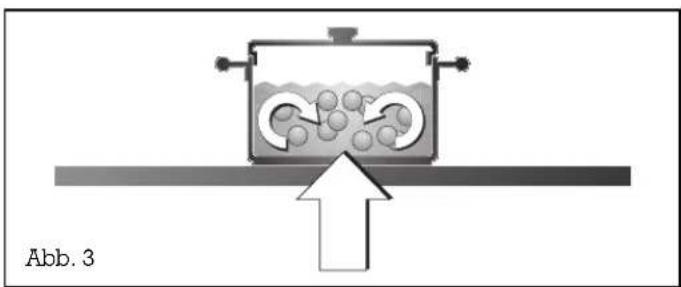

Abb. 3

2.4 Energiespartipps

1 Kontrollleuchte
2 Bedienknebel für Kochzone vorne
3 Bedienknebel für Kochzone hinten
4 Restwärmeanzeige
5 SuperQuick-Kochzone ∅ 140 mm (1200W)
6 SuperQuick-Kochzone ∅ 120/180 mm (700/1800W)

Folgendes Sonderzubehör können Sie bestellen

• VV 200-000: Verbindungsleiste
• VD 201-010: Geräteabdeckung

Das Glaskeramik-Elektro-Kochfeld ist mit SuperQuick Kochzonen ausgestattet. Diese Kochzonen besitzen eine gute Wärmeverteilung und erleuchten beim Aufheizen rot. Die Kochzonen werden elektrisch gesteuert und während des Betriebs ein- und ausgeschaltet. Dies geschieht zum Schutz der Glasplatte vor Überhitzung und zur gleichbleibenden Wärmezufuhr der Kochfläche an den Kochtopf.

• Kochen Sie stets mit geschlossenem Deckel. Die Kochdauer wird erheblich verkürzt.
• Achten Sie bei der Topfauswahl auf die geeignete Größe. Der Topf muss dem Durchmesser der Kochfläche entsprechen! Das Kochgeschirr sollte aus geeignetem Material bestehen.
• Bedenken Sie: ein qualitativ gutes Kochgeschirr hilft Ihnen auch den Energieverbrauch zu minimieren!
• Je nach Erfahrung können Sie die Kochfläche zu einem früheren Zeitpunkt ausschalten. So können Sie die Restwärme ausnutzen.

3. Bedienung

3.1 Ein- und Ausschalten Einschalten

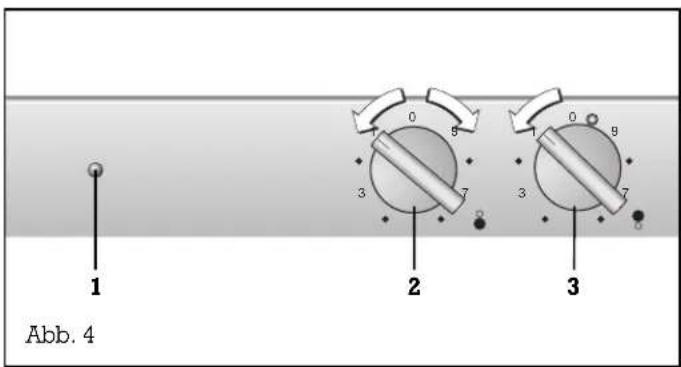

1 2 3 4 5 6 7 8 9 10 Abb. 4

Ausschalten

1 0 9 3 7 8 1 0 9 3 7 8 Abb. 5

Einzel-Restwärmeanzeige

Drehen Sie den Bedienknebel 2 nach links oder rechts auf die gewünschte Kochstufe (1-9). (Abb. 4)

Hintere Kochzone

Drehen Sie den Bedienknebel 3 nach links auf die gewünschte Kochstufe (1-9). (Abb. 4)

Die Leistungseinstellung erfolgt stufenlos.

Hinweis: Die Kontrollleuchte 1 leuchtet, sobald eine Kochstufe eingestellt wurde.

Einige Sekunden nach dem Einschalten leuchtet die Einzelrestwärmeanzeige (roter Punkt) für die gewählte Kochzone im Restwärmeanzeigefeld auf.

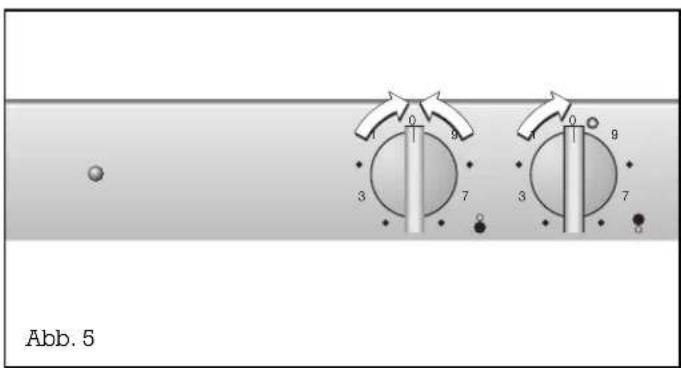

Ausschalten:

Drehen Sie die Bedienknebel auf die Position 0. (Abb. 5).

Hinweis:

Der Bedienknebel 3 (mit Zuschaltfunktion) kann nicht von der Position Zuschaltung direkt auf die Position 0 gedreht werden.

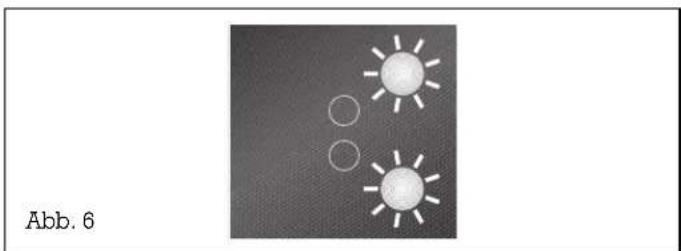

Das Kochfeld ist mit einer Einzel-Restwärmeanzeige ausgestattet. Sie leuchtet im Restwärmeanzeigefeld als roter Punkt für jede Kochzone. Die Anzeige der Restwärme veranschaulicht, dass eine Kochzone nach dem Ausschalten noch nicht soweit abgekühlt ist, um sie bedenkenlos berühren zu können.

3.2 Bedienung mit Zuschaltung

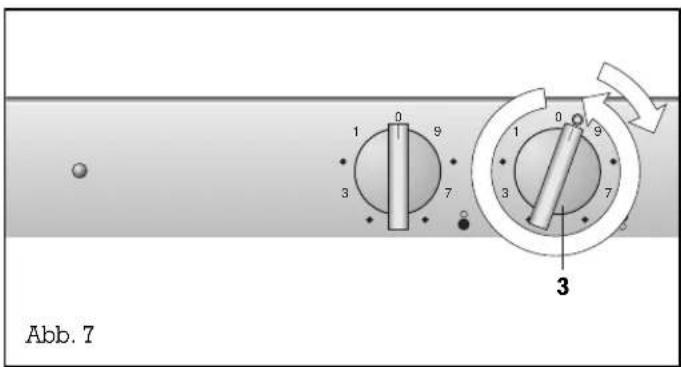

1 0 9 3 7 1 0 9 3 7 3 Abb. 7

Zuschaltung einschalten

- Drehen Sie den Bedienknebel 3 (hintere Kochzone) nach links bis auf die Position © (Zuschaltung) und anschließend auf die von Ihnen gewünschte Kochstufe.

Zuschaltung ausschalten:

- Drehen Sie den Bedienknebel 3 auf die Position 0. Die Zuschaltung und das entsprechende Kochfeld sind nun ausgeschaltet. Möchten Sie die entsprechende Kochzone ohne Zuschaltung weiterbenutzen, so müssen Sie das Kochfeld erneut einschalten. Es ist nicht möglich den Bedienknebel von der Position Zuschaltung direkt auf die Position 0 zu drehen.

3.3 Einstelltabelle

Einstell- Garverfahren Beispiele bereich
9 Ankochen WasserAnbraten FleischErhitzen Fett, FlüssigkeitenAufkochen Suppen, SoßenBlanchieren Gemüse
8 - 6 Braten Fleisch, Fisch, Kartoffeln
7 - 5 Bräunen Mehl, ZwiebelnRösten Mandeln, SemmelbröselBacken Mehlspeisen, EierspeisenFortkochen im geöffneten Gefäß Flüssigkeiten
6 - 5 Auslassen SpeckReduzieren Fonds, Soßen
5 - 4 AbschlagenGarziehen im geöffneten Gefäß	Cremes, SoßenKnödel, Klöße, Brühwürste, Suppeneinlagen, Suppenfleisch, pochierte Eier
5 - 3 Fortkochen mit geschlossenem DeckelDämpfenDünsten Gemüse, Obst, FischSchmoren Gulasch, Rouladen, Braten, GemüseAuftauen	Teigwaren, Suppen, SoßenGemüse, Kartoffeln, FischTiefkühlkost
3 - 1 QuellenErwärmen / WarmhaltenSchmelzenStocken	Reis, HülsenfrüchteSuppen, Eintöpfe, Gemüse in SoßeButter, SchokoladeEierspeisen

Schalten Sie auf die höchste Kochstufe, um die gewünschte Temperatur schnell zu erreichen. Anschließend stets auf die gewünschte Kochstufe zurückschalten.

Die Einstellbereiche sind bei allen Kochzonen gleich.

Die Werte der Einstelltabelle dienen lediglich als Richtlinien, da je nach Art und Zustand der Speise sowie der Größe und Füllung des Topfes mehr oder weniger Wärme benötigt wird.

4. Reinigung und Pflege

Vor der ersten Inbetriebnahme und nach jedem Gebrauch führen Sie bitte eine gründliche Reinigung durch. Verwenden Sie dazu ein feuchtes Tuch und leichte Spülmittellauge. Wischen Sie mit einem trockenen, weichen Tuch nach.

Die Bedienblende darf nur mit einem feuchten, weichen Tuch und leichter Spüllauge gereinigt werden. Bitte verwenden Sie keine handelsüblichen Edelstahlreiniger, da diese die Bedruckung angreifen können.

Verwenden Sie außerdem keine kratzenden Schwämme. Verwenden Sie handelsübliches Fensterputzmittel und tragen Sie es auf einen weichen, feuchten Lappen auf.

Verwenden Sie keine Scheuer- oder Nitropoliermittel zum Reinigen!

Hinweise zur Reinigung der Glaskeramikoberfläche entnehmen Sie bitte der beiliegenden Broschüre.

Benutzen Sie zur Reinigung des Gerätes einen handelsüblichen Edelstahl- und Kochfeldreiniger.

Eingebrannte Speisenrückstände und grobe Verschmutzungen mit unserem Klingenschaber (Bestellnr. 087670) entfernen.

Reinigen Sie die Kochfläche regelmäßig mit dem Gaggenau-Kochfeldreiniger (Bestellnr. 098690).

Achtung: Dieses Gerät nicht mit einem Dampfreinigungsgerät oder mit Wasserdruck reinigen - Kurzschlussgefahr!

5. Wartung

Vor allen Reparaturen das Gerät zuerst vom Stromnetz trennen.

Bei eventuell auftretenden Funktionsstörungen überprüfen Sie zunächst die Sicherungen im Haushalt.

Wenn die Stromversorgung in Ordnung ist, das Gerät aber trotzdem nicht funktioniert, dann verständigen Sie bitte Ihren Fachhändler oder den zuständigen Gaggenau-Kundendienst. Geben Sie den Gerätetyp an. (s. Typenschild)

Reparaturen dürfen nur von autorisierten Fachleuten durchgeführt werden, damit die Sicherheit des Gerätes gewährleistet bleibt. Unsachgemäße Eingriffe lassen den Garantieanspruch verfallen.

6. Montageanleitung

6.1 Technische Daten

Beachten Sie die „Wichtigen Hinweise“ (Kapitel 1).

Das Gerät darf nur von einem autorisierten Fachmann unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder installiert werden.

Der Installateur ist für die einwandfreie Funktion am Aufstellungsort verantwortlich. Dem Benutzer ist die Funktionsweise anhand der Bedienungsanleitung zu erklären. Er muss den Benutzer darauf hinweisen, wie er im Bedarfsfall das Gerät vom Stromnetz trennen kann.

Diese Kochmulde entspricht der Wärmeklasse Y und muss gemäß Skizze (Abb. 8) in einen Einbauschrank eingebaut werden.

Beim Herstellen der elektrischen Anschlüsse ist darauf zu achten, dass Anschlussleitungen nicht mit heißen Teilen der Kochfläche in Berührung kommen. Der Berührungsschutz muss nach der Montage sichergestellt sein!

Beachten Sie die Angaben auf dem Typenschild und schließen Sie den Schutzleiter an. Schließen Sie das Anschlusskabel an das Netz an. Das Gerät kann mit einem Schutzkontaktstecker oder fest angeschlossen werden.

Der Berührungsschutz von unten muss nach der Montage sichergestellt werden, z.B. durch den Einbau eines mittels Werkzeug abnehmbaren Zwischenbodens.

Wenn die Geräte nicht durch einen erreichbaren Stecker (einer festen Anschlussleitung) allpolig vom Netz getrennt werden können, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktabstand installationsseitig vorgesehen werden (z.B. Haushaltssicherung).

Durch Nichtbeachten dieser Anleitung verursachte Schäden können nicht anerkannt werden.

Der Abstand zu brennbaren Wänden oder Möbelteilen muss mindestens 20 mm von der Geräteoberkante betragen.

Der Abstand des Zwischenbodens zur Oberkante der Arbeitsfläche, in die das Kochfeld eingelassen wird, muss mindestens 70 mm betragen.

Der Abstand von der Unterkante der Gehäusewanne zum nächsten brennbaren Möbelteil sollte mindestens 20 mm betragen.

Beim versetzten Einbau über einem Unterschrank oder bei einem Einbau mehrerer Geräte aus der Vario-Serie nebeneinander kann das Gehäuse auf den Schrankseitenwänden aufliegen.

Hinweis: Bitte beachten Sie, dass aus Sicherheitsgründen ein Abstand zur den Schrankseitenwänden von 10 mm eingehalten werden muss.

Dieses Gerät darf ohne zusätzliche Maßnahmen in Küchenkombinationen aus Holz oder ähnlichem brennbaren Material eingebaut werden.

Hinweis: Die Kochfläche nicht mit Silikon auf die Arbeitsplatte kleben!

6.2 Elektrischer Anschluss

Hinweis:

Bei Einbau eines Zwischenbodens muss der Abstand von der Unterkante der Gehäusewanne zum Zwischenboden bzw. zum nächsten brennbaren Möbelteil mindestens 20 mm betragen.

Nennleistungsaufnahme: 3,0 kW

Wir empfehlen, ca. 70 cm über dem Fußboden hinter dem Gerät eine ordnungsgemäß installierte Schutzkontaktsteckdose zu installieren.

Hinweis:

Eine eventuelle Schrankzwischenwand unter der Kochmulde so ausschneiden, dass die Wanne der Kochmulde nicht auf der Schrankseitenwand aufliegt und ein Abstand zur Schrankzwischenwand von 20 mm gewährleistet ist.

Bitte beachten Sie, dass aus Sicherheitsgründen ein Abstand zur Unterschrankwand von 10 mm eingehalten werden muss. (s. Abb.)

Das Netzanschlusskabel muss mindestens dem Typ H 05 V2V2 entsprechen oder entsprechend temperaturbeständig sein (mind. 90 °C).

Das Netzanschlusskabel darf nur über einen autorisierten Fachmann bezogen und angeschlossen werden.

Angaben auf dem Typenschild beachten, Schutzleiter anschließen. Das Anschlusskabel an das Netz anschließen.

Anschlussart Y: Wenn das Netzanschlusskabel beschädigt wird, muss dieses durch ein besonderes Netzanschlusskabel ersetzt werden. Das Netzanschlusskabel darf nur vom Hersteller oder seinem Kundendienst angeschlossen werden.

6.3 Ein- und Ausbau

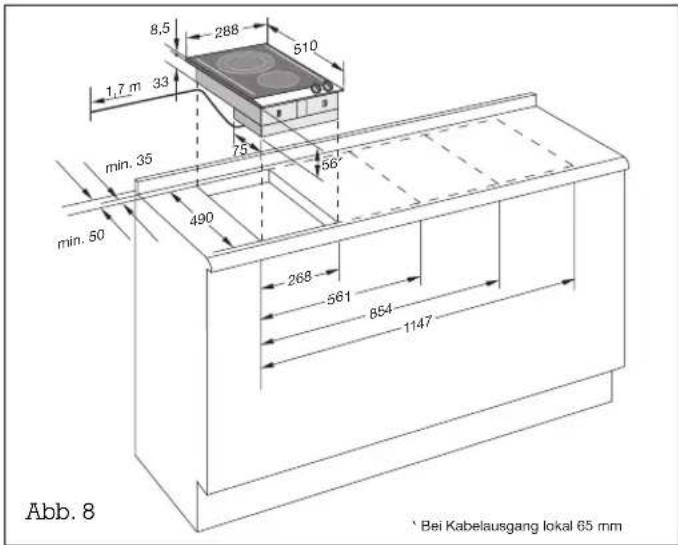

8,5 288 510 1,7 m 33 min. 35 75 56 min. 50 490 268 561 854 1147 Abb. 8 * Bei Kabelausgang lokal 65 mm

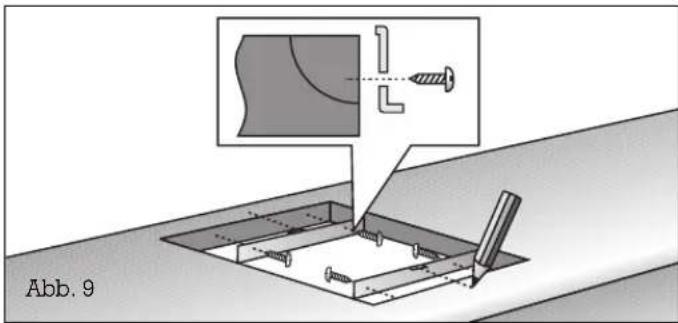

Abb. 9

- Stellen Sie den Ausschnitt für ein oder mehrere Vario-Geräte in Ihrer Arbeitsplatte her. Gehen Sie dabei gemäß der Einbauskizze und Maßtabelle vor. Die Maßtabelle enthält den Platzbedarf für die Verbindungsleiste zwischen den Geräten.

Wichtig! Der Winkel zwischen der Schnittfläche und der Arbeitsplatte muss 90° betragen (Abb. 8).

- Markieren Sie genau die Mitte des Ausschnitts. Befestigen Sie die Befestigungsschienen an der Vorder- und Hinterkante des Ausschnitts. Achten Sie darauf, dass die Nasen der Befestigungsschienen auf der Arbeitsplatte aufliegen und dass die Mittenmarkierung der Befestigungsschienen genau mit der Mittenmarkierung des Ausschnitts übereinstimmt (Abb. 9).

Befestigen Sie die Geräteabdeckung vor dem Einbau am Gerät (siehe Montageanleitung VD 201-010).

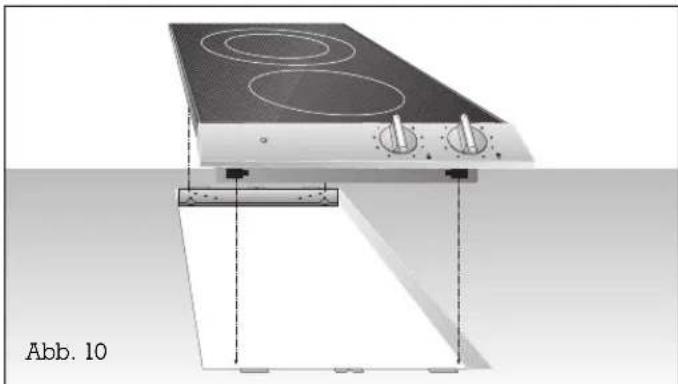

- Lassen Sie das Gerät in die Arbeitsplatte ein. Achten Sie darauf, dass die Rastnasen am Gerät exakt auf den Klemmfedern aufliegen. Drücken Sie das Gerät fest in die Arbeitsplatte. Die Rastnasen am Gerät „schnappen“ in den Klemmfedern ein (Abb. 10).

Hinweis: Bei Einbau des Gerätes in Arbeitsplatten aus Granit oder Marmor die Bohrungen bitte vom Fachmann setzen lassen oder die Befestigungsschienen mit temperaturfestem 2-Komponentenkleber (Metall auf Stein) ankleben.

Mehrere Geräte können auch in Einzelausschnitten unter Einhaltung eines seitlichen Mindestabstandes zwischen den Geräten von 40 mm eingebaut werden.

Ausbau

- Drücken Sie das Gerät von unten nach oben heraus. Versuchen Sie nicht das Gerät von oben auszubauen! Es besteht Bruchgefahr!
