BEDIENUNGSANLEITUNG EB 240 GAGGENAU

Bedienungs- und Montageanleitung

EB 240/241

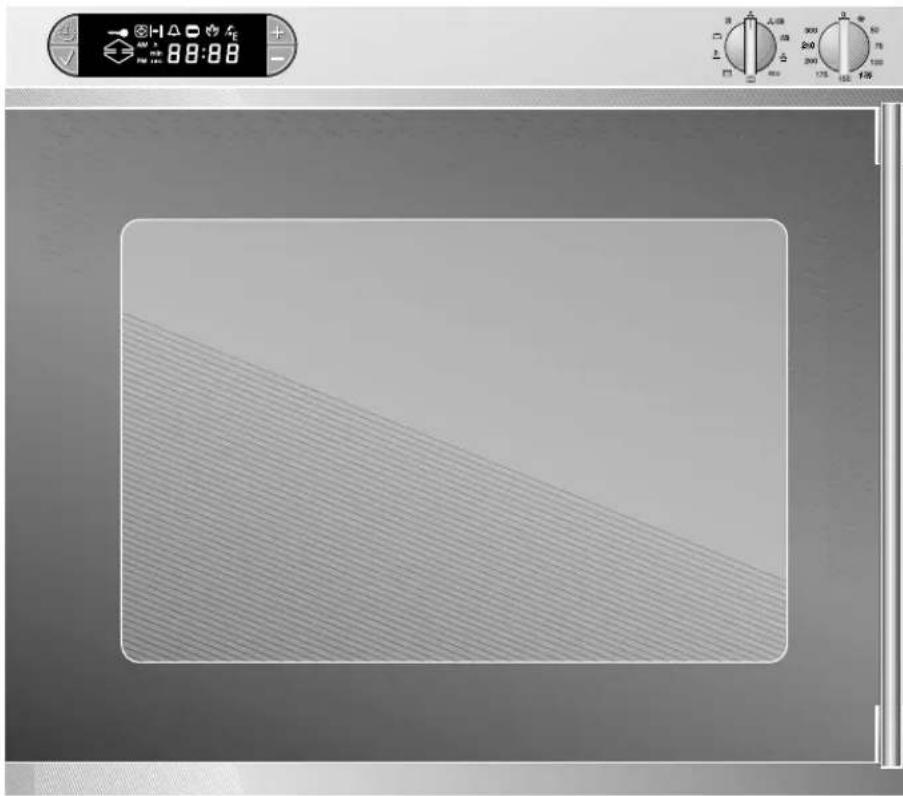

Einbaubackofen

8:00:88 + - 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000

GAGGENAU

EB 240/241

Vorwort

1. Wichtige Hinweise Seite 3-4

1.1 Zur Sicherheit Seite 3

1.2 Zur ersten Inbetriebnahme Seite 3

1.3 Zur Benutzung Seite 4

2. Aufbau und Funktionsweise Seite 5-10

2.1 Aufbau des Gerätes Seite 5

2.2 Zubehör / Sonderzubehör Seite 6

2.3 Funktionsweise der Betriebsarten Seite 7-9

2.4 Sonderfunktionen Seite 10

3. Bedienung Seite 11-23

3.1 Übersicht Seite 11

3.2 Uhrbedienung Seite 12-16

Tageszeit Seite 13
Kurzzeit	Seite 14
Auflaufender Timer	Seite 14
Dauer-Programmierung	Seite 15
Abschaltzeit-Programmierung	Seite 16
Dauer- und Abschaltzeit-Programmierung	Seite 16

3.3 Heißluftbetrieb Seite 17

3.4 ECO Seite 17

3.5 Ober- und Unterhitze / Oberhitze Seite 18

3.6 Heißluft und Unterhitze Seite 18

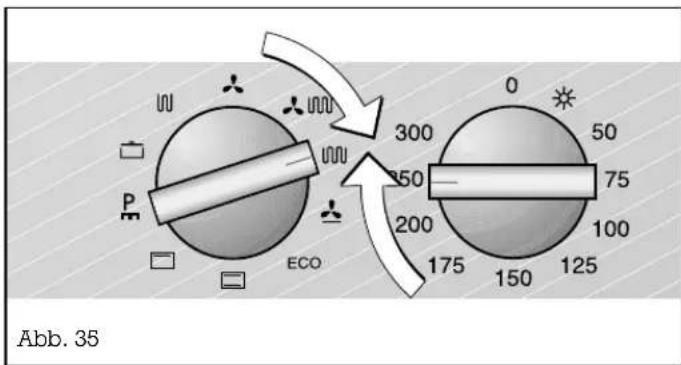

3.7 Grillbetrieb Seite 19

3.8 Kerntemperaturfühler Seite 20-21

3.9 Sonderfunktionen	Seite 22-23
Kindersicherung	Seite 22
Anzeige der aktuellen Garraumtemperatur	Seite 22
Urlaubssicherung	Seite 22
Optionsmenü	Seite 23

4. Back- und Brattabelle Seite 24-27

5. Tipps und Tricks Seite 28-29

6. Reinigung und Pflege Seite 30-32

6.1 Manuelle Reinigung	Seite 30

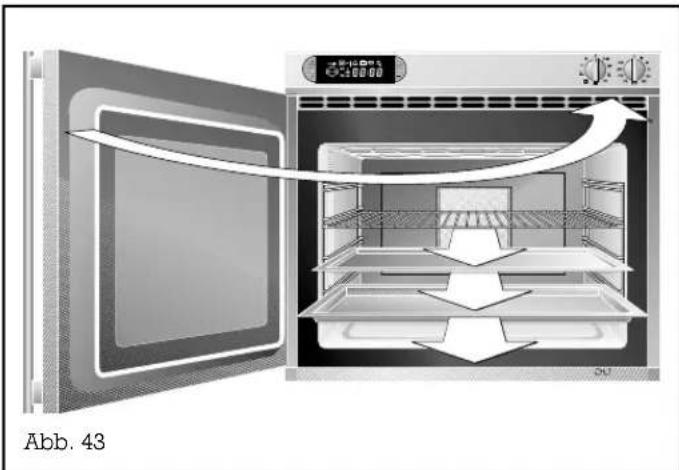

6.2 Selbstreinigung	Seite 31

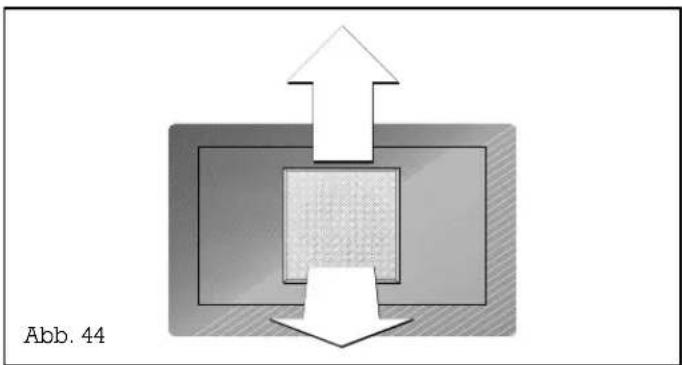

6.3 Reinigung des Fettfilters	Seite 32
6.4 Ausbau der katalytischen Reinigungsbleche	Seite 32

7. Wartung Seite 33-34

7.1 Allgemeines	Seite 33
7.2 Lampenwechsel	Seite 33
7.3 Demontage der Frontscheibe	Seite 34

Vorwort

Mit Ihrem neuen Backofen wird Ihnen das Backen noch mehr Freude bereiten.

Das Gerät bietet Ihnen folgende Vorteile:

• besonders schnelles Aufheizen mit dem Programm Heißluft und Unterhitze.
• Das Gerät ist mit CleanEmail und mit einem Katalysator für die Luftreinigung ausgestattet.

Damit Sie dieses Gerät mit seiner Funktionsvielfalt nutzen können, lesen Sie die Bedienungs- und Montageanleitung sorgfältig vor der ersten Inbetriebnahme durch. Sie enthält wichtige Hinweise für den Gebrauch, die Installation und die Wartung des Gerätes.

Hinweise, die Sie vor der ersten Inbetriebnahme beachten sollten, finden Sie auf Seite 3.

Die Kapitel „Aufbau und Funktionsweise“ sowie „Bedienung“ verraten Ihnen, was Ihr Backofen alles kann und wie Sie ihn bedienen.

Das Kapitel „Reinigung und Pflege“ sorgt dafür, dass Ihr Gerät lange Zeit schön bleibt.

Außerdem haben wir für Sie „Tipps und Tricks“ zusammengestellt.

Und nun wünschen wir Ihnen viel Spaß beim Backen!

1. Wichtige Hinweise

1.1 Zur Sicherheit

Beschädigte Geräte dürfen nicht in Betrieb genommen werden.

Das Gerät darf nur von einem autorisierten Fachmann unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden.

Beachten Sie die Montageanleitung!

Achten Sie beim Anschluss von Elektrogeräten in Backofennähe darauf, dass Anschlussleitungen nicht unter der heißen Gerätetür eingeklemmt werden. Anschlusskabel dürfen nicht in Kontakt mit heißen Kochflächen kommen.

Der Benutzer ist für den fachgerechten Gebrauch und den einwandfreien Zustand des Gerätes verantwortlich.

Nehmen Sie das Gerät nur unter Aufsicht in Betrieb.

Vorsicht Brandgefahr! Bewahren Sie in Ihrem Gerät keine brennbaren Gegenstände auf! Beim Betrieb nur die jeweils benötigten Innenteile im Garraum lassen.

Vorsicht! Das Gerät und – bis zum Einschalten des Kühlgebläses – die Bedienblende werden während des Betriebes heiß. Halten Sie Kinder fern!

Reinigen Sie das Gerät nicht mit einem Dampfreinigungsgerät oder mit Wasserdruck – es besteht Kurzschlussgefahr!

Bei jeder Wartungsmaßnahme ist das Gerät vom Stromnetz zu trennen. Ziehen Sie zu diesem Zweck den Netzstecker oder betätigen Sie die entsprechende Sicherung.

Reparaturen müssen von geschulten Kundendiensttechnikern durchgeführt werden, damit die elektrische Sicherheit gewährleistet bleibt.

Für eventuelle Schäden, die durch Nichtbeachten dieser Anleitung entstehen, werden keine Garantieleistungen gewährleistet.

Technische Änderungen vorbehalten!

1.2 Zur ersten Inbetriebnahme

Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, beachten Sie bitte die folgenden Hinweise:

Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungs- und Montageanleitung sorgfältig durch.

Das Gerät muss vor der ersten Inbetriebnahme von einem Fachmann installiert und angeschlossen werden.

Entfernen Sie die Verpackung des Gerätes und entsorgen Sie diese fachgerecht ! Beachten Sie bitte, dass sich Zubehör im Boden der Verpackung befindet! Halten Sie Verpackungselemente von Kindern fern.

Vor Inbetriebnahme überprüfen Sie bitte, dass der Netzanschluss in Ordnung ist.

Entfernen Sie, bevor Sie den Backofen zum ersten Mal benutzen, alle herausnehmbaren Innenteile (Rost, Blech,...). Betreiben Sie nun den Backofen eine Stunde lang bei 300°C in der Funktionsart Heißluft. Achten Sie während diesem Vorgang auf einen gut durchlüfteten Raum. So werden mögliche Neugerüche beseitigt.

Reinigen Sie die Zubehörteile wie unter „Reinigung und Pflege“ beschrieben.

Nach einem Neuanschluss bzw. Stromausfall leuchtet im Display die Vorschlagszeit 8:00 und das Symbol (Zeiteinheit) blinkt. Durch Drücken der Tasten + und - können Sie die aktuelle Tageszeit einstellen und mit der Taste (Bestätigung) bestätigen. So wird die einwandfreie Funktion des Gerätes gewährleistet. Drehen Sie einen der Bedienknebel, wird die Vorschlagszeit 8:00 als Tageszeit übernommen.

Das Typenschild für dieses Gerät ist sichtbar, wenn Sie die Gerätetür öffnen. Ein zusätzliches Typenschild ist auf einem separatem Blatt der Anleitung beigelegt. Bewahren Sie dieses Typenschild aus Garantiegründen am gleichen Ort wie Ihre Bedienungs- und Montageanleitung auf!

1.3 Zur Benutzung

Das Gerät ist nur für den Gebrauch im Haushalt geeignet und darf nicht zweckentfremdet werden.

Benutzen Sie das Gerät nur zum Zubereiten von Speisen. Das Gerät eignet sich nicht zum Heizen des Aufstellungsraums!

Vorsicht! Verletzungsgefahr bei unsachgemäßem Schließen der Tür! Sie können sich Finger und Hände einklemmen und quetschen.

Bewahren Sie in Ihrem Backofen keine brennbaren Gegenstände auf. Im Betrieb lassen Sie nur die jeweils benötigten Gegenstände im Gerät.

Der Garraumboden darf in Betrieb nicht bedeckt oder mit Aluminiumfolie ausgekleidet sein.

Wasser nie direkt in den heißen Backofen gießen. Emailschäden können entstehen.

Heizen Sie den Backofen immer in der Betriebsart vor, in der Sie anschließend das Gargut backen oder braten möchten.

Tipp: Sie haben die Möglichkeit das Gerät sehr schnell aufzuheizen. Benutzen Sie dazu das Programm (Heißluft und Unterhitze).

Das Symbol „Aufheizen“ erlischt in der Bedienblende, sobald die eingestellte Temperatur erreicht ist.

Vorsicht bei Ölen und Fetten! Diese können leicht überhitzen und brennen.

Hinweis! Obstsäuren wie beispielsweise von Zitronen, Pflaumen etc. nach jedem Backvorgang entfernen! Die Säure kann Flecken am Backofen-email verursachen!

Nach dem Backen/Braten öffnen Sie entweder die Tür vollständig oder schließen Sie die Tür. Die Backofentür darf nicht halboffen stehen, da die Bedienblende und die Küchenmöbel Schaden nehmen könnten.

Vorsicht, Verbrennungsgefahr! Die Türinnenseite wird im Betrieb sehr heiß, seien Sie entsprechend vorsichtig beim Öffnen des Gerätes. Achten Sie darauf, dass die offenstehende Tür nicht zurückschwenkt, während Sie vor dem Gerät stehen.

Ein eingebauter Temperaturschutz verhindert das Überhitzen des Gerätes sowie der Küchenmöbel.

Nach dem Benutzen drehen Sie den Bedienknebel „Temperatur“ wieder auf 0 zurück.

Bei Funktionsstörungen überprüfen Sie zunächst die Sicherungen im Haushalt. Ist die Stromversorgung in Ordnung, verständigen Sie bitte Ihren Fachhändler oder den zuständigen Gaggenau-Kundendienst.

Beim Öffnen der Tür werden alle Heizelemente und der Heißluftventilator abgeschaltet.

Nach Beenden des Back- oder Bratvorgangs läuft das Kühlgebläse noch eine Zeit lang nach und schaltet dann automatisch ab.

An der Rückwand des Garraums befindet sich in der Mitte unten die Steckdose für den separaten Heizkörper für Bräter und Backstein (Sonderzubehör). Bitte lassen Sie im Normalbetrieb die Abdeckung in der Steckdose.

2. Aufbau und Funktionsweise

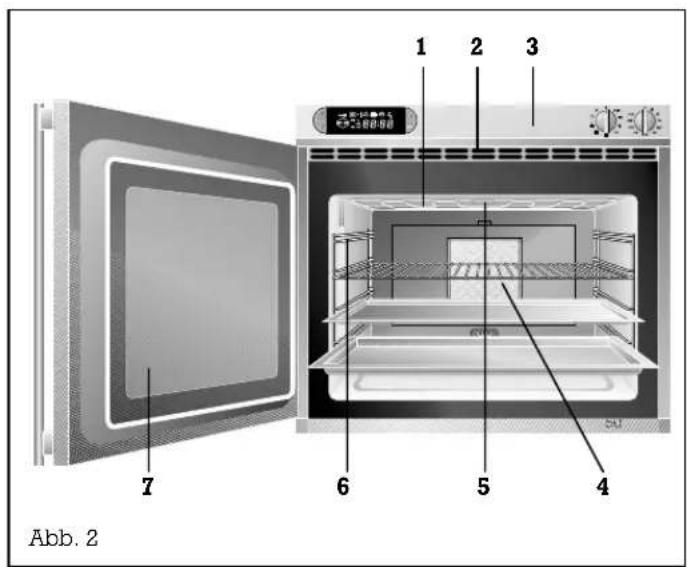

2.1 Aufbau des Gerätes

1 2 3 7 6 5 4 Abb. 2

1 Grill- und Oberhitzeheizkörper
2 Lüftungsschlitze
3 Bedienblende
4 Fettfilter
5 Backofenbeleuchtung
6 Einschubroste
7 Backofentür

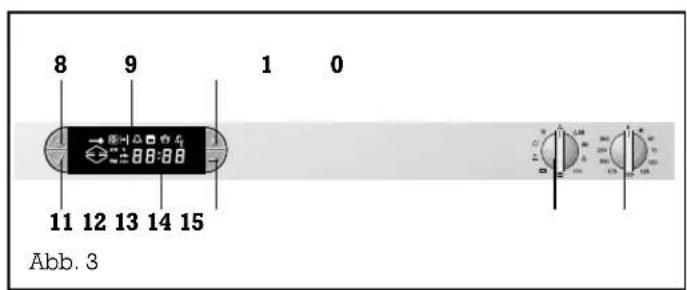

8 9 1 0 11 12 13 14 15 Abb. 3

8 Taste „Uhr“
9 Display mit Zeitschaltuhr
10 Taste „Plus“
11 Taste „Bestätigung“
12 Tageszeitanzeige
13 Taste „Minus“
14 Bedienknebel „Betriebsarten“
15 Bedienknebel „Temperatur“

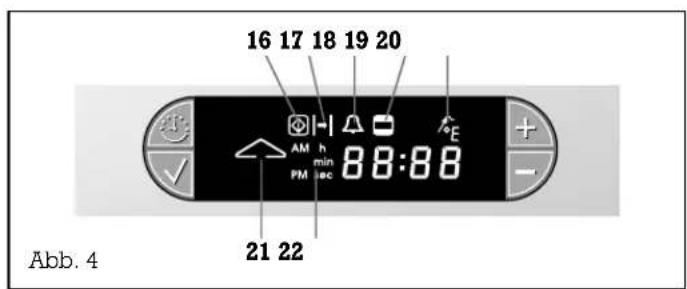

16 17 18 19 20 AM h min PM sec 88:88 21 22 Abb. 4

16 Symbol „Kindersicherung“
17 Symbol „Dauer, Ende“
18 Symbol „Kurzzeit“
19 Symbol „Garzeit“
20 Symbol „Kerntemperaturfühler“
21 Symbol „Aufheizen“
22 Symbol „Zeiteinheiten“

2.2 Zubehör / Sonderzubehör

Das Gerät ist serienmäßig mit folgendem Zubehör ausgestattet:

- GR 200-046:

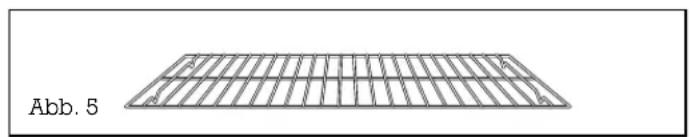

Grillrost für Kuchenformen, Braten, Grillstücke und Geschirr (Abb. 5)

- KB 200-046:

Backblech für Kuchen, Plätzchen, Aufbackwaren (Abb. 6)

- GP 200-046:

Grillwanne für Braten bzw. als Fettauffanggefäß (Abb. 7)

- FT 100-060:

Kerntemperaturfühler (Abb. 8)

Folgendes Sonderzubehör können Sie bestellen:

- PS 026-001:

Backstein und Pizzaschieber (Abb. 9 und 10)

- BT 026-001:

Brätertopf (Abb. 11)

- KB 110-046:

Glaswanne für Aufläufe und vieles mehr (Abb. 12)

- HZ 026-001:

Heizkörper für Bräter und Backstein regelbar bis 300 °C (Abb. 13)

- GR 082-046:

Grillrost

- GR 085-046:

Grillrost für Grillwanne

- AZ 031-002:

Backofenauszug

- US 210-002:

Umrüstsatz katalytische Bleche

2.3 Funktionsweise der Betriebsarten

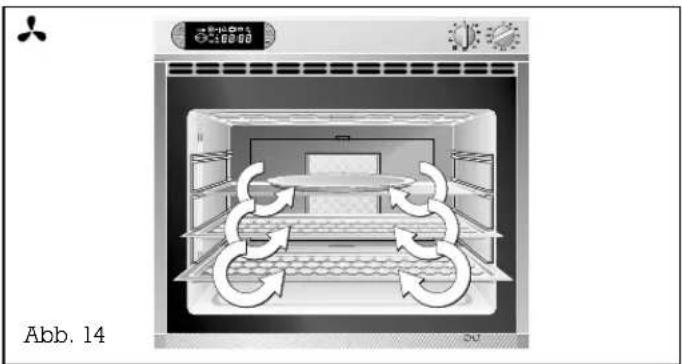

Im Heißluftbetrieb werden alle zubereiteten Speisen mit der gleichen Temperatur gegart. Auf mehreren Einschubhöhen können verschiedene oder gleichartige Speisen – ohne Geschmacksübertragung – zubereitet werden. Sie können mit Heißluft backen, braten und sterilisieren.

Backen mit Heißluft

Die ideale Betriebsart, um mehrere Backbleche und -formen gleichzeitig zu backen (Abb. 14).

Braten mit Heißluft

Das Fleisch wird von allen Seiten gleichmäßig gebräunt. Schieben Sie beim Garen auf dem Rost die Grillwanne eine Einschubleiste tiefer ein, um abtropfendes Fett aufzufangen.

Heißluft und Unterhitze

Bei dieser Funktion ist der Unterhitze-Heizkörper zusätzlich in Betrieb. Das Lüfterrad sorgt für eine gleichförmige Wärmeverteilung. Zusätzlich wird Wärme von unten erzeugt (Abb. 15).

Ober- und Unterhitze

Zwei Heizkörper werden gemeinsam betrieben. Beim Backen mit Ober- und Unterhitze können Sie nur eine Einschubebene verwenden. Die besten Back- und Bratresultate erzielen Sie dabei auf der zweiten Einschubleiste von unten (Abb. 16).

Sie haben auch die Möglichkeit nur Oberhitze getrennt zu wählen. Mit dieser Betriebsart können Sie Ihr Back- oder Bratgut gezielt von oben bräunen.

Abb. 17

Grill

Beim Grillen wird das Gargut mit einer Temperatur von 150-300°C von oben gegart/gebraten. Dabei kann man folgende Arten unterscheiden:

Temperaturgesteuertes Grillen

Das Heizelement beim temperaturgesteuerten Grillen gibt je nach Einstellung des Bedienknebels „Temperatur“ mehr oder weniger Infrarotstrahlung ab (Abb. 17). Diese Art des Grillens eignet sich für flache Fleischstücke und zum Gratinieren.

Bitte beachten: Das Grillgut muss gewendet werden.

Abb. 18

Grillen mit Umluft

Das mitlaufende Lüfterrad wälzt die heiße Luft um und ergibt eine gleichmäßigere Rundum-Erwärmung, auch bei vollem Rost. Häufiges Wenden entfällt (Abb. 18).

Nur die mittlere Fläche des Grillheizkörpers wird beheizt (Abb. 19).

Bitte beachten: Das Grillgut muss nach der halben Garzeit gewendet werden.

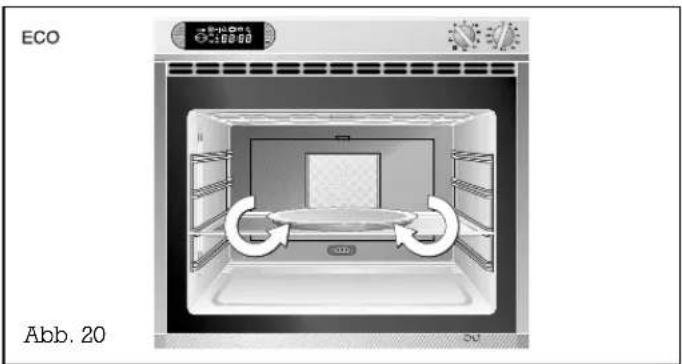

ECO Abb. 20

ECO

Mit der Betriebsart ECO können Sie Energie sparend mit Heißluft Kuchen, Kleingebäck, Aufläufe und Gratins zubereiten. Das Licht und die Katalysatorheizung sind bei dieser Betriebsart ausgeschaltet und die Aufheizzeit verlängert sich. Außerdem schaltet der Backofen bei einer Dauerprogrammierung den Heizkörper vor Ablauf der Garzeit ab und nutzt so die Restwärme (Abb. 20).

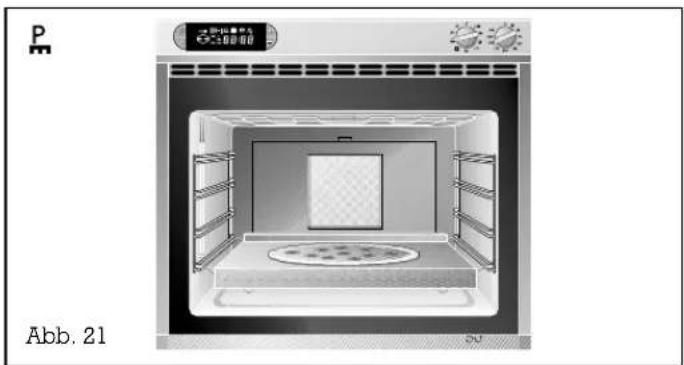

Backstein-Betrieb (nur mit Sonderzubehör PS 026 und HZ 026)

Ob knusprige Pizza oder frisches Brot – mit dem Backstein erhalten Sie Backresultate, die mit denen eines massiven Steinofens vergleichbar sind (Abb. 21).

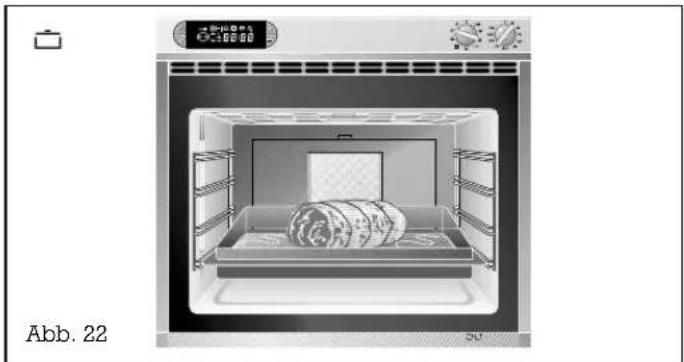

Bräter-Betrieb (nur mit Sonderzubehör BT 026 und HZ 026)

Mit dem beheizbaren Gussbräter können Sie große Mengen Fleisch scharf anbraten und schonend schmoren, die Weihnachtsgans oder einen Riesenauflauf zubereiten (Abb. 22).

2.4 Sonderfunktionen

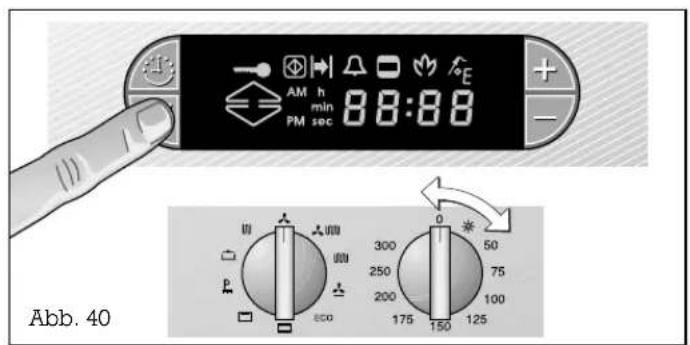

Anzeige der aktuellen Garraumtemperatur (ThermoTest)

Die aktuelle Garraumtemperatur wird beim Betätigen der Taste √ (Bestätigung) für wenige Sekunden im Display angezeigt.

Hinweis: Bei Dauerbetrieb des Backofens können systembedingte Temperaturschwankungen bis zu 5 °C auftreten.

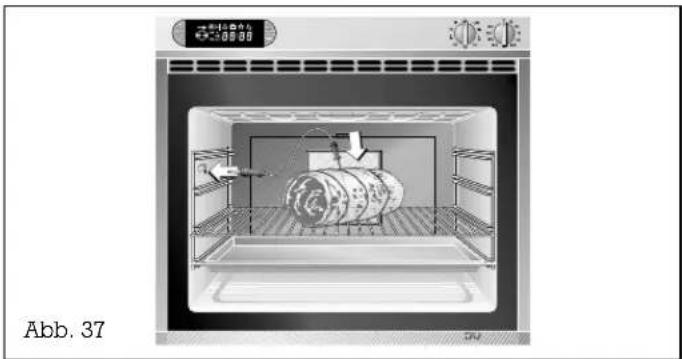

Kerntemperaturfühler

Mit dem Kerntemperaturfühler lässt sich die Kerntemperatur Ihres Gargutes genau messen. Die Kerntemperatur können Sie zwischen 1 °C und 99 °C wählen und einstellen.

Stromausfall-Sicherung

Bei eingeschaltetem Backofen bleibt der Heizvorgang nach einem Stromausfall und danach wiederkehrender Stromversorgung unterbrochen.

Hinweis: Ein Stromausfall von 5 Minuten wird vom Gerät überbrückt und hat keine Konsequenzen zur Folge.

Urlaubssicherung

Jeder Heizvorgang des Backofens wird nach 12 Stunden abgebrochen, wenn in dieser Zeit keine Bedienung (Drücken einer Taste, Drehen eines Bedienknebels) stattfindet. Bei einer Zeitprogrammierung ist diese Funktion nicht aktiv.

Kindersicherung

Die Kindersicherung verhindert ein unbeabsichtigtes Einschalten des Backofens.

ECO plus

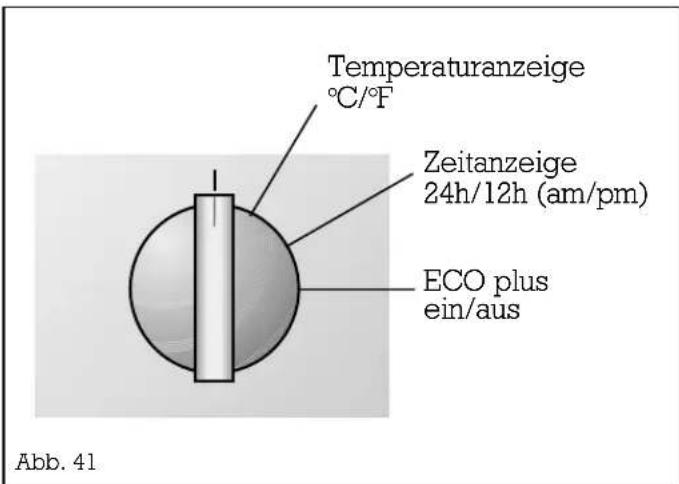

Wenn Sie im Optionsmenü den Energie sparenden ECO plus-Betrieb einstellen, wird bei allen Betriebsarten das Licht und die Katalysatorheizung ausgeschaltet. Außerdem schaltet der Backofen bei einer Dauerprogrammierung den Heizkörper vor Ablauf der Garzeit ab und nutzt so die Restwärme.

3. Bedienung

3.1 Übersicht

Einschieben der Backbleche

• Schieben Sie das Backblech auf beiden Seiten auf gleicher Höhe ein.
• Achten Sie darauf, dass sich die Einkerbung des Backblechs hinten befindet, bzw. die Griffkante vorne ist.

Einschalten

P ECO 0 300 250 200 175 150 50 75 100 125 Abb. 23

Ausschalten

Abb. 24 300 250 200 175 150 ECO 50 75 100 125 0 P

Bedienknebel „Temperatur“:

Die Temperatur kann im Bereich von 50 - 300 °C eingestellt werden – im Temperaturbereich zwischen 50 - 200°C in 5 °-Schritten und im Temperaturbereich zwischen 200 - 300°C in 10 °-Schritten.

Bedienknebel „Betriebsarten“:

Sie haben 10 Programme zur Auswahl:

• Heißluft
• Grill mit Heißluft
• Grill
• Heißluft mit Unterhitze
• ECO
• Ober- und Unterhitze
• Oberhitze
• Backsteinbetrieb
• Bräterfunktion
• Spargrill

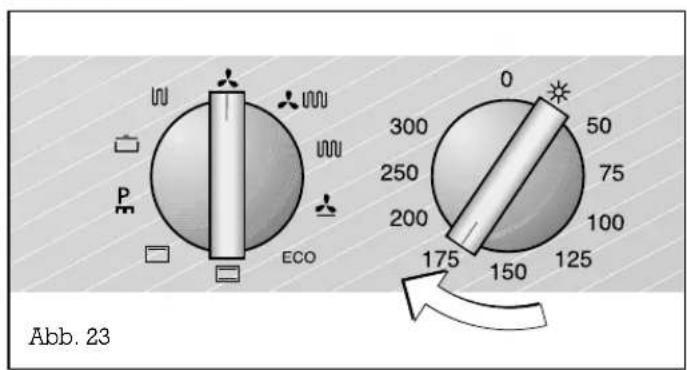

Einschalten: (Abb. 23)

Um das Gerät in Betrieb zu nehmen, betätigen Sie den Bedienknebel „Temperatur“. Drehen Sie den Bedienknebel „Temperatur“ nach rechts, können Sie eine beliebige Temperatur einstellen. Der Bedienknebel besitzt Rastungen. Die erste Rastung nach rechts ist die Beleuchtungsstufe. Die eingestellte Temperatur wird für wenige Sekunden im Display angezeigt.

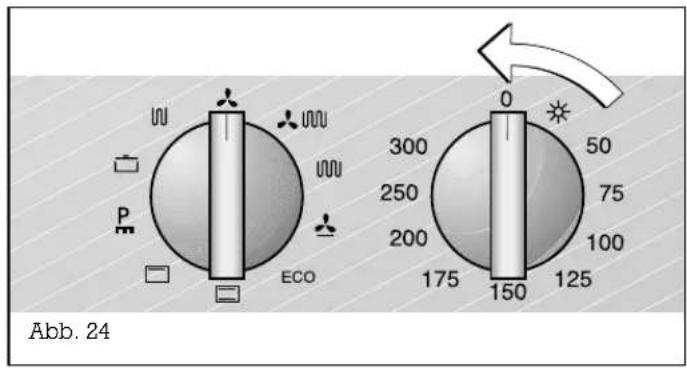

Ausschalten: (Abb. 24)

Zum Ausschalten drehen Sie den Bedienknebel „Temperatur“ auf die Position 0. Die Beleuchtung erlischt und im Display erscheint nur noch die aktuelle Tageszeit.

Hinweis: Nach dem Ausschalten läuft das Kühlgebläse zum Schutz der Elektronik noch eine Zeit lang nach und schaltet dann automatisch ab.

3.2 Uhrbedienung

Die gewünschte Betriebsart und Temperatur können vor oder nach der Zeitprogrammierung durch Drehen der Bedienknebel „Temperatur“ bzw. „Betriebsart“ eingestellt werden.

Solange ein oder mehrere Symbole im Display blinken ist eine Eingabe möglich. Das Blinken zeigt, dass kein Wert bzw. kein zulässiger Wert programmiert wurde.

Alle Zeitwerte werden über die Tasten (Uhr), +, - und (Bestätigung) eingegeben.

Bei jeder Eingabe erfolgt ein akustisches und optisches Signal.

Wenn Sie ein Programm vorwählen (z. B. Ende), aber keinen Wert eingeben, wird nach wenigen Sekunden die aktuelle Tageszeit im Display erscheinen.

Ein eingegebener Wert (z. B. Dauerprogrammierung) muss innerhalb von 20 Sekunden bestätigt werden (Taste „Bestätigung“). Wird der Wert nicht bestätigt, wird der eingegebene Wert nicht gespeichert.

Wenn Sie beim Programmieren den Wert bestätigen möchten, drücken Sie die Taste √ (Bestätigung).

Drücken Sie stattdessen auf eine andere Taste, so wird der eingegebene Wert nicht gespeichert und geht verloren.

Sie können eingestellte Werte durch Drücken der Taste (Uhr) abfragen. Der Wert erscheint für ca. 10 Sekunden im Display. Innerhalb dieser Zeit kann der Wert durch Drücken der + oder - Taste verändert und durch Drücken der Taste √ (Bestätigung) bestätigt werden.

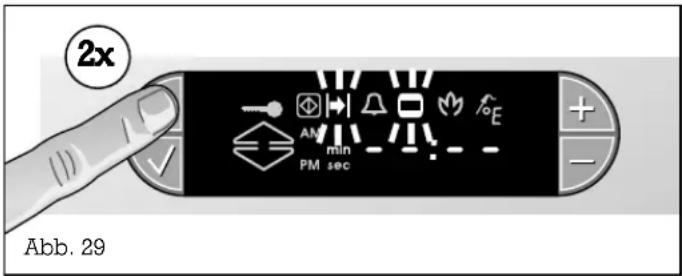

Wenn Sie einen Wert löschen wollen, drücken Sie die + und - Taste gleichzeitig.

Wenn Sie am Gerät schon einmal einen Zeitwert (z. B. Dauer) programmiert haben, so wird Ihnen der zuvor programmierte Wert bei einer erneuten Programmierung vorgeschlagen.

Je länger Sie bei der Zeitprogrammierung auf die + bzw. - Taste drücken desto schneller läuft die Zeit im Display ab.

Nach Ablauf der Zeitprogrammierung blinkt im Display das entsprechende Symbol. Haben Sie beispielsweise eine Endzeit programmiert, so blinkt das Symbol (Endzeit). Außerdem ertönt ein akustisches Signal.

Der Heizvorgang wird abgeschaltet und die Backofenbeleuchtung erlischt.

Durch Drücken einer beliebigen Taste am Display wird die zuvor gewählte Betriebsart wieder gestartet.

Durch Drehen des Bedienknebels „Temperatur“ auf 0 wird der Backvorgang beendet.

Während eine Zeitprogrammierung abläuft können Sie jederzeit den Bedienknebel „Temperatur“ auf 0 zurückdrehen. Der Backofen heizt dann nicht weiter. Der zuvor programmierte Zeitwert bleibt erhalten. Nach Ablauf der eingegebenen Zeit ertönt ein akustisches Signal.

Hinweis: Wird die Uhrzeit an der Schaltuhr nicht exakt angezeigt, so liegt kein technischer Defekt am Gerät vor. Die Zeitbasis für die Uhren ist die Netzfrequenz der öffentlichen Stromversorgung. Diese Frequenz beträgt in Europa einheitlich 50 Hz (Hertz). Versorgungsnetze, die aus Kraftwerken in Osteuropa gespeist werden, weisen in diesem Punkt Schwankungen auf. Im Display kann aufgrund dessen eine falsche Zeit angezeigt werden. Auf die Gerätefunktion und Programmabläufe hat die Abweichung keinen Einfluss.

Jeder Alarmton verstummt nach 3 Minuten.

Hinweis: Alle Funktionen der Zeitprogrammierung können gleichzeitig genutzt werden.

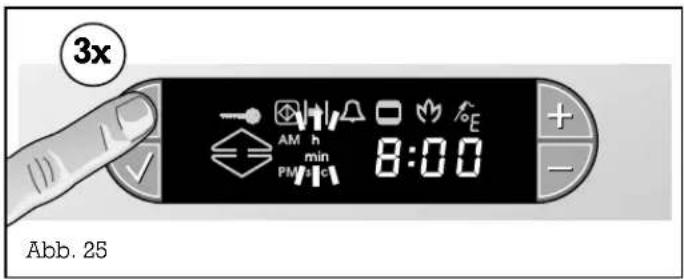

3x Abb. 25

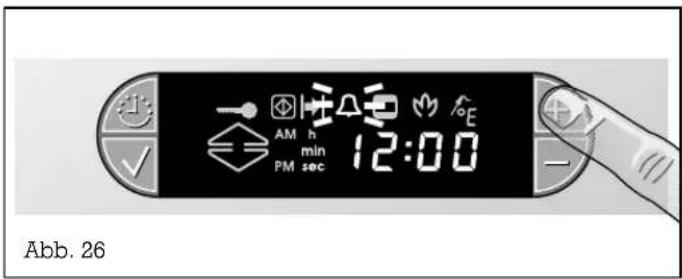

Tageszeit einstellen So gehen Sie vor:

• Betätigen Sie die Taste (Uhr) 3 mal. Das Symbol (Zeiteinheit) blinkt im Display. Die Zeitanzeige zeigt die momentan eingestellte Tageszeit an (Abb. 25).
• Durch Betätigen der Tasten + bzw. - können Sie die gewünschte Zeit einstellen.
• Betätigen Sie die Taste (Bestätigung), um den eingegebenen Wert zu bestätigen. Es ertönt ein akustisches Signal.

Hinweis: Nach einem Neuanschluss bzw. Stromausfall leuchtet im Display die Vorschlagszeit 8:00 und das Symbol (Zeiteinheit) blinkt. Durch Drücken der Tasten + und - können Sie die aktuelle Tageszeit einstellen und mit der Taste √ (Bestätigung) bestätigen. So wird die einwandfreie Funktion des Gerätes gewährleistet. Drehen Sie einen der Bedienknebel, wird die Vorschlagszeit 8:00 als Tageszeit übernommen.

AM h min PM sec 12:00 Abb. 26

Bei jeder weiteren Kurzzeit-Programmierung wird Ihnen der zuletzt programmierte Wert vorgeschlagen.

AM h min PM sec 00:00 E Abb. 27

Kurzzeit

Mit der Kurzzeit ist eine Zeitdauer ohne automatisches An- oder Abschalten programmierbar. Sie können diese Funktionsart auch bei ausgeschaltetem Gerät zum Beispiel als Eieruhr verwenden. Der Einstellbereich liegt zwischen zehn Sekunden (00:10) und 23.59 Stunden (23:59).

So gehen Sie vor:

• Betätigen Sie die Taste + am Display. Das Symbol (Kurzzeit) blinkt (Abb. 26).
• Im Display erscheint der Eingabewert, den Sie mit den Tasten + oder - verändern können. Das Symbol (Zeiteinheit) leuchtet im Display auf.
• Betätigen Sie die Taste (Bestätigung), um den eingegebenen Wert zu bestätigen.
• Im Display wird die ablaufende Zeit angezeigt.

Hinweis: Die Kurzzeit startet auch ohne das Betätigen der Taste (Bestätigung), wenn innerhalb von 5 Sekunden keine Eingabe erfolgt. Nachdem die Kurzzeit abgelaufen ist ertönt ein akustisches Signal und das Kurzzeitsymbol blinkt im Display. Durch Betätigen einer beliebigen Taste verstummt das Signal. Der Kurzzeitwecker kann jederzeit durch gleichzeitiges Drücken der Tasten

+ und - abgeschaltet werden.

Auflaufender Timer So gehen Sie vor:

• Betätigen Sie bei eingeschaltetem Gerät die Taste - (Abb. 27).
• Im Display wird die Zeit beginnend bei 00:00 angezeigt (Maximaler Anzeigewert 12 Stunden). So können Sie sich die abgelaufene Gardauer laufend anzeigen lassen, ohne eine automatische Abschaltung zu programmieren. Durch erneutes Betätigen der Taste - wird der Timer abgeschaltet.

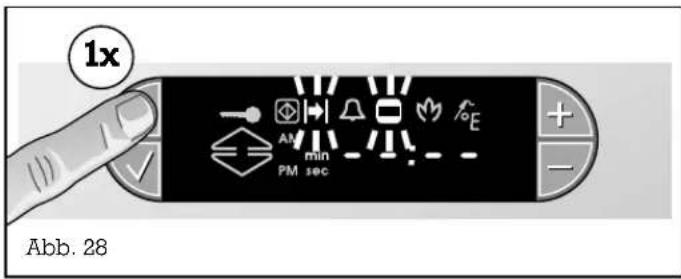

1x Abb. 28

Wenn Sie 2 mal auf die Taste (Uhr) drücken wird Ihnen automatisch die Endzeit angezeigt!

Bei jeder weiteren Dauer-Programmierung, wird Ihnen durch Drücken der + Taste der zuletzt programmierte Wert vorgeschlagen.

Dauer-Programmierung

Das Gerät wird für eine bestimmte Zeitdauer betrieben. Der Einstellbereich liegt zwischen 1 Minute (00:01) und 23 Stunden und 59 Minuten (23:59).

So gehen Sie vor:

• Drücken Sie die Taste (Uhr) 1 mal. Im Display blinken die Symbole HDauer) und (Garzeit). Im Display erscheinen Bindestriche (d.h.: kein Wert programmiert) (Abb. 28).
• Drücken Sie die Taste + bzw. - , um die gewünschte Dauer einzustellen.
• Drücken Sie die Taste (Bestätigung), um den eingestellten Wert zu bestätigen. Es ertönt ein akustisches Signal. Im Display leuchtet das Symbol (Garzeit).

Hinweis:

• Nach Ablauf der einprogrammierten Dauer ertönt ein Signal. Der Backofen schaltet dabei selbsttätig aus.
• Zum Ausschalten des Signals drücken Sie eine beliebige Taste.
• Die einprogrammierte Dauer kann nur auf Tastendruck der Taste (Uhr) abgefragt werden.

Falsch einprogrammierte Werte löschen:

• Drücken Sie I mal auf die Taste (Uhr)
• Drücken Sie gleichzeitig die Tasten + und -. Es ertönt ein akustisches Signal.

2x Abb. 29

Hinweis: Ausgangspunkt für die Abschaltzeit-Programmierung ist die am Gerät eingestellte Tageszeit. Der eingegebene Wert kann durch zweimaliges Drücken der Taste (Uhr) abgefragt werden.

Abschaltzeit-Programmierung

Das Gerät schaltet zu einer von Ihnen gewählten Zeit automatisch ab. Ausgangspunkt ist die am Gerät eingestellte Tageszeit.

So gehen Sie vor:

• Drücken Sie die Taste (Uhr) 2 mal. Im Display blinken die Symbole -(Ende) und (Garzeit) (Abb. 29).
• Drücken Sie die Taste + bzw. - , um die gewünschte Zeit einzustellen. Die mögliche Abschaltzeit liegt innerhalb von 24 Stunden.
• Drücken Sie die Taste (Bestätigung), um den eingegebenen Wert zu bestätigen. Es ertönt ein akustisches Signal. Im Display leuchtet das Symbol (Garzeit).

Nach Ablauf der eingestellten Zeit blinkt das Symbol (Garzeit) und es ertönt ein akustisches Signal.

Durch Drücken einer beliebigen Taste kann das Signal abgeschaltet werden und der Heizvorgang startet wieder. Drehen Sie den Temperaturwahlschalter auf 0, um den Vorgang zu beenden.

Dauer- und Abschaltzeit-Programmierung

Diese Funktionsart ermöglicht es Ihnen, einen Back- und Garvorgang auch während Ihrer Abwesenheit zu starten und zu beenden.

So gehen Sie vor:

– Geben Sie eine gewünschte Dauer ein (s. S. 15).
- Drücken Sie die Taste (Bestätigung).
– Geben Sie die gewünschte Abschaltzeit ein (s.o.).
- Drücken Sie die Taste (Bestätigung).

Sobald die Abschaltzeit programmiert ist und mit der Taste (Bestätigung) bestätigt wurde, ist der Automatik-Betrieb aktiv.

3.3 Heißluftbetrieb

Einschalten

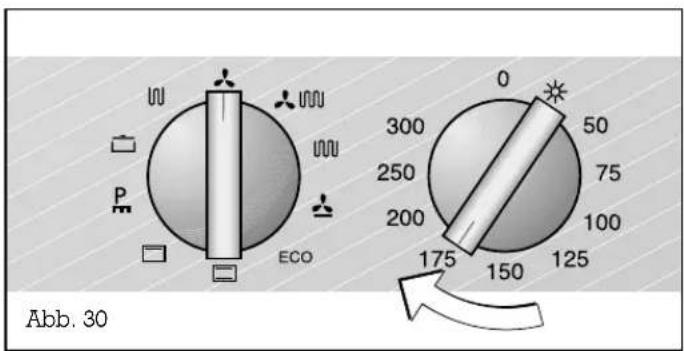

ECO 300 250 200 175 150 125 100 75 50 0 Abb. 30

Sterilisieren

Drehen Sie den Bedienknebel „Betriebsarten“ auf das Symbol (Heißluft) und den Bedienknebel „Temperatur“ auf die gewünschte Temperatur (Abb. 30).

Sie können mit Heißluft backen, braten und sterilisieren.

Schieben Sie beim Braten auf dem Grillrost die Grillwanne / Glaswanne eine Einschubebene tiefer als das Gargut ein, um herabtropfendes Fett aufzufangen.

Ausschalten

Drehen Sie den Bedienknebel „Temperatur“ auf die Position 0. Die Backofenbeleuchtung erlischt und das Heißluftgebläse stellt sich ab.

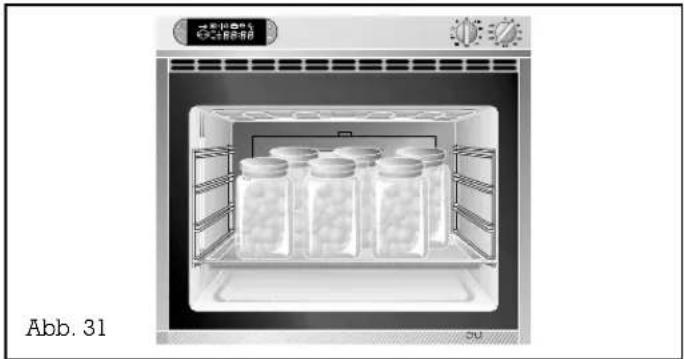

Sterilisieren

Gläser (max. 6 Stück) mit Obst oder Gemüse so in die mit Wasser gefüllte Grillwanne / Glaswanne stellen, dass die Gläser sich nicht berühren. Bei 175 °C erhitzen, bis die Flüssigkeit zu perlen beginnt (Abb. 31).

• Gemüse bei 80-100°C ca. weitere 30-60 Minuten,
• Obst nach dem Perlen bei abgeschaltetem Backofen ca. 5-15 Minuten sterilisieren.

Einschalten

Drehen Sie den Bedienknebel „Betriebsarten“ auf das Symbol ECO und den Bedienknebel „Temperatur“ auf die gewünschte Temperatur (Abb. 32). Mit der Betriebsart ECO können Sie Energie sparend mit Heißluft backen. Die Aufheizzeit verlängert sich und das Licht ist während des Garvorgangs ausgeschaltet. Durch Drücken der Taste (Bestätigung) können Sie für einige Sekunden die Beleuchtung einschalten. Bei dieser Betriebsart ist die Katalysatorheizung ausgeschaltet. Dadurch kann es bei manchen Speisen (z.B. Hefeteig) zu einer stärkeren Geruchsbildung kommen als im Normalbetrieb.

3.5 Ober- und Unterhitze / Oberhitze

Einschalten

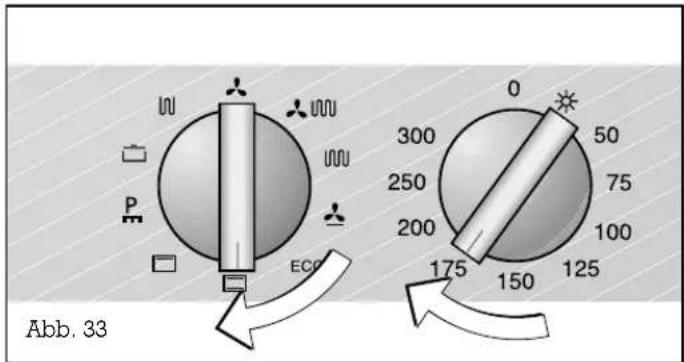

Abb. 33 0 50 75 100 125 150 175 200 250 300 ECO

Neben der klassischen Betriebsart Ober- und Unterhitze haben Sie auch die Möglichkeit, nur Oberhitze getrennt zu wählen. Mit dieser Betriebsart können Sie Ihr Back- oder Bratgut gezielt von oben bräunen.

Einschalten:

Drehen Sie den Bedienknebel „Betriebsarten“ auf das Symbol Ober- und Unterhitze und den Bedienknebel „Temperatur“ auf die gewünschte Temperatur (Abb. 33).

Ausschalten:

Drehen Sie den Bedienknebel „Temperatur“ auf die Position 0. Die Backofenbeleuchtung erlischt.

Bitte beachten Sie folgende Hinweise:

Backen mit Ober- und Unterhitze

Bei dieser Betriebsart können Sie nur auf einer Ebene backen.

Braten mit Ober- und Unterhitze

Legen Sie das Fleisch auf den Grillrost oder in die Grillwanne / Glaswanne. Schieben Sie beim Garen auf dem Grillrost die Grillwanne / Glaswanne eine Einschubebene tiefer als das Gargut ein, um herabtropfendes Fett aufzufangen.

3.6 Heißluft und Unterhitze

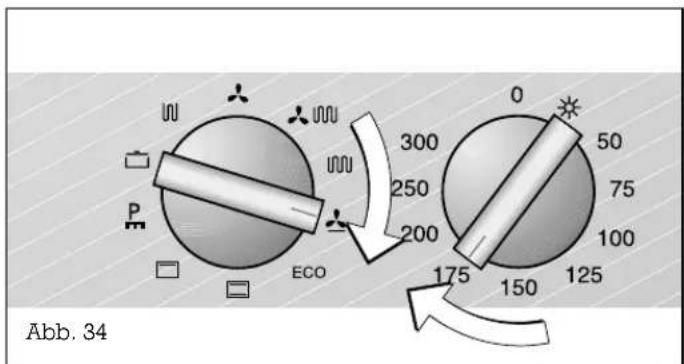

Abb. 34 300 250 200 175 150 125 100 75 50 0 Eco P

Einschalten:

Drehen Sie den Bedienknebel „Betriebsart“ auf das Symbol (Heißluft und Unterhitze).

Drehen Sie den Bedienknebel „Temperatur“ auf die gewünschte Temperatur (Abb. 34).

Ausschalten:

Drehen Sie den Bedienknebel „Temperatur“ auf die Position 0. Die Backofenbeleuchtung erlischt.

3.7 Grillbetrieb

Einschalten

Abb. 35 300 50 75 100 125 150 175 200 250 ECO P

Hinweis: Grillen ist nur mit geschlossener Backofentür möglich.

Temperaturgesteuertes Grillen

Einschalten:

Drehen Sie den Bedienknebel „Betriebsarten“ auf das Symbol (Grillen). Drehen Sie den Bedienknebel „Temperatur“ auf die gewünschte Temperatur (Abb. 35).

Ausschalten:

Drehen Sie den Bedienknebel „Temperatur“ auf die Position 0.

Hinweis:

Schieben Sie beim Grillen auf dem Grillrost die Grillwanne / Glaswanne eine Einschubebene tiefer als das Gargut ein, um herabtropfendes Fett aufzufangen.

Einschalten

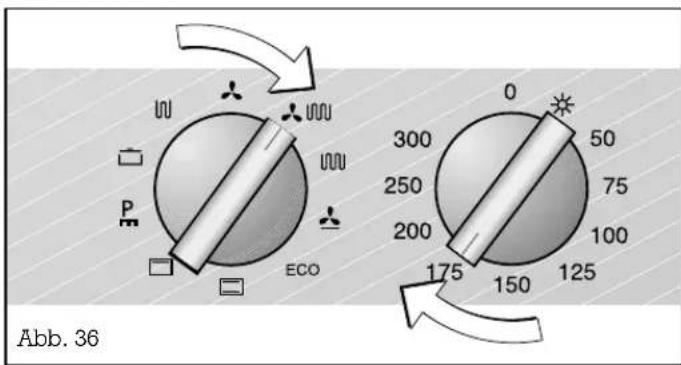

ECO 300 250 200 175 150 125 100 75 50 0 Abb. 36

Grillen mit dem Heißluft-Gebläse

Einschalten:

Drehen Sie den Bedienknebel „Betriebsarten“ auf die Stellung (Stillen mit Heißluft) und den Bedienknebel Temperatur auf die gewünschte Temperatur (Abb. 36).

Ausschalten:

S.O.

Vorsicht!

Beim Grillen entstehen sehr hohe Temperaturen, die auch Türe und Rahmen erwärmen. Seien Sie entsprechend vorsichtig und halten Sie Kinder fern!

Spargrillen

Einschalten:

Drehen Sie den Bedienknebel „Betriebsarten“ auf die Stellung (Spargrill) und den Bedienknebel Temperatur auf die gewünschte Temperatur.

Ausschalten:

S.O.

3.8 Kerntemperaturfühler

Sie können am Kerntemperaturfühler keine Temperatur einstellen, die geringer ist als die aktuelle Kerntemperatur des Gargutes.

Wenn Sie gleichzeitig eine Programmierung mit dem Kerntemperaturfühler und der Zeitschaltuhr einstellen so schaltet diejenige Programmierung den Backofen aus, die zuerst den eingegebenen Wert erreicht.

Es ist nicht möglich eine Kurzzeit zu programmieren, wenn der Kerntemperaturfühler eingesteckt ist.

Mit dem Kerntemperaturfühler lässt sich die Kerntemperatur Ihres Gargutes während des Garvorgangs zwischen 1°C und 99 °C genau messen. Der Fühler misst die Temperatur im Inneren des Fleischstücks. Es wird angezeigt, wenn die eingestellte Kerntemperatur erreicht ist und das Fleisch den gewünschten Gargrad aufweist. Der Backofen schaltet sich bei Erreichen der einprogrammierten Kerntemperatur automatisch ab.

Der Kemtemperaturfühler

• ermöglicht exaktes, punktgenaues Garen.
• verhindert ein Übergaren der Bratenstücke.
• gibt Ihnen durch die Anzeigemöglichkeit der Ist-Temperatur die totale Kontrolle über den Garverlauf.

So gehen Sie vor:

• Heizen Sie den Backofen vor.
• Schieben Sie den Gareinsatz mit dem Gargut ein.
• Stecken Sie den Kerntemperaturfühler in die Buchse links vorne im Backofen (Abb. 37).

Achtung: Die Seitenwände sind heiß. Verwenden Sie einen Handschuh.

- Stecken Sie die Spitze des Kerntemperaturfühlers in die Mitte des Garguts, an die dickste Stelle des Garguts, bei Geflügel jedoch nicht in die Mitte (Hohlraum), sondern zwischen Bauch und Oberschenkel.

Die Messspitze darf keine Knochen berühren und sollte nicht in fettreiches Gewebe gesteckt werden.

• Schließen Sie die Backofentür.
• Drücken Sie die Taste + . Im Display blinkt das Symbol (Kerntemperaturfühler) und der Vorschlagswert 60 °C ist im Display zu sehen (Abb. 38).
• Durch Betätigen der Tasten + und - können Sie einen Wert zwischen 1°C und 99°C (siehe Tabelle) eingeben.

- Drücken Sie die Taste √(Bestätigung), um den eingegebenen Wert zu bestätigen. Es ertönt ein akustisches Signal.

Sobald die programmierte Kerntemperatur erreicht ist, ertönt ein akustisches Signal. Der Backofen schaltet sich automatisch aus. Im Display blinken die Symbole / (Kerntemperaturfühler) und *1 (Ende).

Achtung: Ziehen Sie vor Entnahme des Garguts den Kerntemperaturfühler heraus. Benützen Sie dazu einen Handschuh, da der Kerntemperaturfühler im Betrieb sehr heiß wird.

Hinweis:

Wenn Sie während des Garvorgangs die Taste √ (Bestätigung) 2 mal drücken, wird Ihnen für wenige Sekunden die Temperatur am Kerntemperaturfühler angezeigt.

Löschen der Kerntemperatur:

• Drücken Sie die Tasten + oder -. Das Symbol ^ (Kerntemperaturfühler) leuchtet im Display.
• Drücken Sie gleichzeitig die Tasten + und -.
• Es ertönt ein akustisches Signal und das Symbol ^f (Kerntemperaturfühler) erlischt. Schalten Sie das Gerät aus.

Zur Reinigung reiben Sie den Kerntemperaturfühler einfach mit einem feuchten Tuch ab.

Hinweis:

Nehmen Sie den Kerntemperaturfühler bei Nichtgebrauch aus dem Garraum.

Verwenden Sie nur den mitgelieferten Original-Temperaturfühler. Sie können den Kern-temperaturfühler als Ersatzteil (Best. Nr. 156838) nachbestellen.

Richtwerte Kerntemperatur

RindRoastbeef / Rinderfiletblutig 45-50 °Crosa 55-65 °Cdurchgegart 70-80 °C

Rinderbraten 80-85 °CTafelspitz 90 °C

SchweinSchweinebraten 75-80 °CSchweinerücken 65-70 °CHackbraten 85 °C

KalbKalbsbraten 75-80 °CKalbsbrust, gefüllt 75-80 °CKalbsrücken rosa 65-70 °C

WildRehkeule 75-80 °CHasen-/Rehrücken 65-70 °C

GeflügelHähnchen 85 °CGans 85-90 °CTruthahn, Ente 80-85 °CEntenbrust 70 °C

LammLammkeule rosa 55-65 °CLamm durchgegart 75-80 °C

HammelHammelkeule rosa 75-80 °CHammelrücken durchgegart 80 °C

Brot 90 °C

3.9 Sonderfunktionen

Kindersicherung

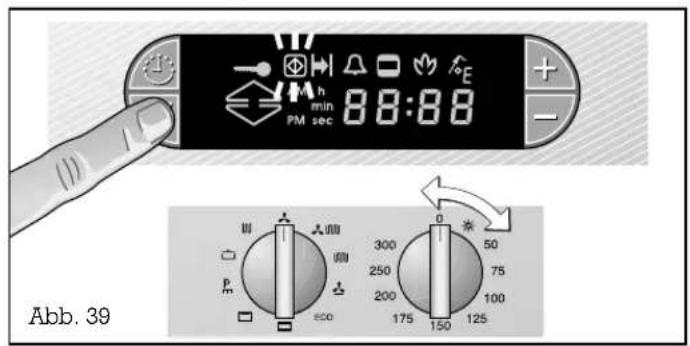

88:88 PM sec Abb. 39

AM h min PM sec 88:88 Abb. 40

Anzeige der aktuellen Garraumtemperatur (ThermoTest)

Urlaubssicherung

Die Kindersicherung verhindert ein unbeabsichtigtes Einschalten des Backofens.

So gehen Sie vor:

Einschalten:

• Drehen Sie den Bedienknebel „Temperatur“ nach rechts auf eine beliebige Stellung.
• Drücken Sie die Taste (Bestätigung) und halten Sie diese gedrückt.
• Drehen Sie den Bedienknebel „Temperatur“ auf die Position 0.

Im Display blinkt das Symbol (Kindersicherung).

Ausschalten:

• Drücken Sie die Taste (Bestätigung) und halten Sie diese gedrückt.
• Drehen Sie den Bedienknebel „Temperatur“ nach rechts auf eine beliebige Stellung.
• Lassen Sie die Taste (Bestätigung) los.
• Drehen Sie den Bedienknebel „Temperatur“ auf die Position 0.

Im Display erlischt das Symbol (Kindersicherung).

Die aktuelle Garraumtemperatur wird beim Betätigen der Taste (Bestätigung) für wenige Sekunden im Display angezeigt.

Zu Ihrem Schutz ist der Backofen mit einer Urlaubssicherung ausgestattet. Jeder Heizvorgang wird nach 12 Stunden abgeschaltet, wenn in dieser Zeit keine Bedienung stattfindet. Im Display erscheinen Bindestriche.

Drehen Sie alle Bedienknebel auf 0, dann können Sie das Gerät wieder wie gewohnt in Betrieb nehmen.

Optionsmenü

Temperaturanzeige °C/°F Zeitanzeige 24h/12h (am/pm) ECO plus ein/aus Abb. 41

Mit Hilfe des Optionsmenüs können Sie

• bei der Temperaturanzeige zwischen °C und °F wählen.
• bei der Zeitanzeige zwischen 12h (am/pm) und 24h wählen.
• den ECO plus-Betrieb (Energiesparbetrieb) ein- oder ausschalten. Wenn Sie im Optionsmenü den ECO plus-Betrieb einschalten, so bleiben bei allen Betriebsarten das Licht im Garraum und die Katalysatorheizung während des Garvorgangs ausgeschaltet. Außerdem schaltet der Backofen bei einer Dauerprogrammierung den Heizkörper vor Ablauf der Garzeit ab und nutzt so die Restwärme. Durch Drücken einer beliebigen Taste können Sie für einige Sekunden die Beleuchtung einschalten. Durch das Abschalten der Katalysatorheizung kann es bei manchen Speisen (z. B. Hefeteig, Braten, Grillbetrieb) zu einer stärkeren Geruchsbildung kommen als im Normalbetrieb.

Hinweis: Die Einstellung im Optionsmenü für den ECO plus-Betrieb hat keinen Einfluss auf die Betriebsart ECO.

So gehen Sie vor:

• Drehen Sie beide Bedienknebel auf die oberste Position.
• Drücken Sie die Taste (Bestätigung) und halten Sie diese gedrückt.
• Drehen Sie den Bedienknebel „Betriebsarten“ nach rechts.
• Lassen Sie die Taste (Bestätigung) los.
• Durch Drehen des Bedienknebels „Betriebsarten“ können Sie nun die verschiedenen Funktionen auswählen:

Position 1: Temperaturanzeige in °C oder °F

Position 2: Zeitanzeige in 24 Stunden oder 12 Stunden (am und pm)

Position 3: ECO plus Ein oder Aus

• Stellen Sie durch Drücken der Tasten + bzw. - die gewünschte Auswahl ein.
• Drücken Sie die Taste (Bestätigung).
• Um das Optionsmenü zu verlassen, drehen Sie den Bedienknebel „Betriebsarten“ wieder nach oben oder drehen Sie den Bedienknebel „Temperatur“.

4. Backtabelle

Gebäck Heißluft ECO Heißluft und Ober- und			Unterhitze Untertitze ebene		Einschub-bene	Back-dauer
Bisquitrolle 210 2	7-9
Tortenboden				170-175	2	30-35
Obstkuchen auf Hefeteig	165			165-175	2	40-45
Obstkuchen auf Mürbeteig	165	165	165	165-175	2	40-45
Blätterteig-Kleingebäck	180	180		190	1+3/2*	15-20
Käsekuchen (hoch)	165	165	165	165-175	2	90-100
Käseschnitten (flach)	165	165	165	165-175	2	45-50
Rührkuchen (rund)	160-175	160-175		175-180	2	50-60
Kastenkuchen	160-175	160-175		175-180	2	50-60
Hefenapfkuchen (hoch)	160-175			165-175	1	40-50
Plätzchen	160-175	160-175		170-175	1+3/2*	15-20
Hefezopf	165			165-175	2	30-40
Blechkuchen (Belag trocken)	165-170	165-170		165-175	2	40-50
Blechkuchen (Belag feucht)	165-170	165-170	170	165-175	2	40-50
Windbeutel	180	180		180-190	1+3/2*	20-25
Mischbrot**	200/170			210/170	2	40-50

* In den Betriebsarten ECO und Heißluft können Sie auf mehreren Ebenen zugleich backen.
** Heizen Sie das Gerät auf der angegebenen Temperatur vor. Schalten Sie beim Einschieben des Garguts auf die zweite Temperaturangabe zurück.

Bemerkung: Obenstehende Werte sind als Richtwerte aufzufassen. Wir empfehlen, den Backofen immer vorzuheizen.

Backwaren mit Hefe gelingen am besten im Heißluftbetrieb.

Die empfohlene Betriebsart ist fett gedruckt.

Brattabelle

Gericht Einschub- Heißluft Grill u. Ober- und Gardauer Kerntem-ebene Heißluft Unterhitze peratur-von unten Temp. °C Temp. °C Temp. °C Minuten					fühler
Rind
Rinderbraten (Kasserolle*) 1,5 kg	2	180		180	60-90
Roastbeef englisch 1,5 kg**	2	230/180	230/180		45-50	45-50°C
Rostbeef medium 1,5 kg**	2	230/180	230/180		60-70	55-65°C
Roastbeef durchgebr. 1,5 kg**	2	230/180			90-100	70-80°C
Schwein
Schweinebraten 1,5 kg**	2	230/180	230/180		60-70	75-80°C
Schweinebraten m. Schwarte 1,5 kg***	2	180/200	180/200		60-70	75-80°C
Kassler 1,5 kg**	2	180/160			40-50	65-70°C
Schweinshaxe***	2	150/200	150/200		50-60	80-85°C
Rollbraten**	2	230/180	230/180		60-70	75-80°C
Kalb
Kalbsbraten**	2	230/180		230/180	60-70	75-80°C
Kalbshaxe***	2	150/180	150/180		50-60	75°C
Kalbslende	2	160-170			20	70-75°C
gefüllte Kalbsbrust*	2	120-130			120	75-80°C

* Fleisch zuerst in Kasserolle auf Kochfeld ringsum anbraten.
** Fleisch bei hoher Hitze anbraten, nach 15-20 Minuten auf niedrigere Temperatur zurückschalten.
*** Fleisch bei niedriger Temperatur garen, die letzten 15-20 Minuten Temperatur höher stellen.
Bemerkung: Obenstehende Werte sind als Richtwerte aufzufassen. Wir empfehlen, den Backofen immer vorzuheizen. Die empfohlene Betriebsart ist fett gedruckt.

Brattabelle

Gericht Einschub- Heißluft Grill u. Ober- und Gardauer Kerntem-ebene Heißluft Unterhitze peratur-von unten Temp. °C Temp. °C Temp. °C Minuten					fühler
Wild
Wildschweinbraten (Kasserolle*)	170-180 60-90
Rehkeule (Kasserolle*)		170-180			60-80	75-80°C
Rehrücken	2	165-175		170-180	20-25	65-70°C
Lammkeule (Kasserolle*)		180-200			35-45	65-75°C
Geflügel
Ente 2-3 kg**	2	160/190		160/190	100-120	80-85°C
Entenbrust	2	160		160	15-20	70°C
Gans 2-3 kg**	2	160/190		160/190	100-120	85-90°C
Pute 3-4 kg**	2	160/190		160/190	120-180	85-90°C
Brathuhn	2	180	180		50-60	85°C

* Fleisch zuerst in Kasserolle auf Kochfeld ringsum anbraten.
** Fleisch bei niedriger Temperatur garen, die letzten 15-20 Minuten Temperatur höher stellen.
Bemerkung: Obenstehende Werte sind als Richtwerte aufzufassen. Wir empfehlen, den Backofen immer vorzuheizen. Die empfohlene Betriebsart ist fett gedruckt.

Grilltabelle

Gericht	Ein-schub*	Vor-heizen °C	Temp.	Grill Minuten Minuten		Grill und Heißluft		Garzeit gesamt
				1. Seite 2.	Seite 1.	Seite 2.	Seite Min.
Schweinebauch in Scheiben	3	X	180-200	6	4	5	5
Schaschlik	3	X	190			8	8
Bratwurst	3	X	200	5	4
Merguez (Grillwurst)	3	X	200			6	6
Brathuhn**	2		180			30	30
Hühnchenschenkel	3	X	180	20	20	15	15
Spare Ribs	3	X	180-200	15	15	12	12
Schweinshaxe***	2 X	150/200					50-60
Forellen	3	X	180-200	8	8
Gemüsespieße	3	X	200	7	7
Garnelenspieße	3	X	175	7	7
Überbacken und Gratinieren
belegtes Toastbrot	3 X	190					5-7
Crème Caramel****	4		250
Crème Brulée****	4		250
Kuchen mit Baiser****	3	X	200

Wichtig: Grillen Sie nur bei geschlossener Backofentür.

Wir empfehlen, in die unterste Einschubebene die Grillwanne einzuschieben, um abtropfendes Fett aufzufangen.

* Einschubebene von unten

** Bei Geräten mit Drehspieß verwenden Sie am besten den Drehspieß in der Betriebsart Grill.
*** Die Schweinshaxe nicht drehen. Stellen Sie die Temperatur für die letzten 15-20 Minuten hoch.
**** Bei diesem Gargut muss nach gewünschtem Bräunungsgrad gratiniert oder überbacken werden.

Bemerkung: Obenstehende Werte sind als Richtwerte aufzufassen. Wir empfehlen, den Backofen immer vorzuheizen. Die empfohlene Betriebsart ist fett gedruckt.

5. Tipps und Tricks

zum Backen

Was tun wenn ... ? Die Lösung !
... der Blechkuchen unten zu hell ist? Schieben Sie den Kuchen tiefer ein und entfernen Sie alle nicht benötigten Gegenstände aus dem Backofen!
... der Formkuchen unten zu hell ist? Schieben Sie die Backform nicht auf dem Blech, sondern auf dem Rost in den Ofen!
... der Kuchen/ das Gebäck unten zu dunkel ist? Schieben Sie den Kuchen / das Gebäck höher ein!
... der Kuchen zu trocken ist? Stellen Sie die Backofentemperatur etwas höher ein. Heizen Sie das Gerät vor!
... der Kuchen innen glitschig, teigig oder das Fleisch innen nicht gar ist? Bratzeiten können durch höhere Temperaturen nicht verkürzt werden. Besser die Back- oder Bratzeit etwas länger wählen, den Kuchenteig länger gehen lassen!
... der Form- oder Kastenkuchen bei Heißluft hinten zu dunkel ist?	Stellen Sie die Backform nicht direkt vor die Backofenrückwand, sondern mittig!
... der Kuchen zusammenfällt? Verwenden Sie beim nächsten Mal weniger Flüssigkeit oder stellen Sie die Backofentemperatur um 10 Grad niedriger ein. Beachten Sie die angegebenen Rührzeiten im Rezept. Öffnen Sie die Backofentür nicht zu früh!
... der Kuchen in der Mitte hoch aufgegangen und am Rand Fetten Sie den Rand der Springform nicht ein. niedriger ist? Nach dem Backen lösen Sie den Kuchen vorsichtig mit einem Messer.
... der Kuchen oben zu dunkel wird? Schieben Sie ihn tiefer ein, wählen Sie eine niedrigere Temperatur und backen Sie den Kuchen etwas länger!
... der Kuchen unten zu dunkel wird?	Schieben Sie ihn höher ein und wählen Sie beim nächsten Mal eine niedrigere Temperatur!
... der Obstkuchen unten zu hell wird und der Obstsaft überläuft?	Verwenden Sie beim nächsten Mal besser die tiefere Grillwanne zum Backen!
... der Kuchen unten zu trocken ist?	Stechen Sie mit einem Zahnstocher kleine Löcher in den fertigen Kuchen. Dann träufeln Sie Obstsaft oder Alkoholisches darüber. Wählen Sie beim nächsten Mal die Temperatur um 10 Grad höher und verkürzen Sie die Backzeiten!
... das Brot oder der Kuchen von außen gut (gar) aussehen, aber von innen klitschig (spintig, mit Wasserstreifen durchzogen) sind?	Verwenden Sie beim nächsten Mal etwas weniger Flüssigkeit und backen Sie mit niedrigerer Temperatur etwas länger. Bei Kuchen mit feuchtem Belag backen Sie den Boden erst vor, bestreuen ihn mit Mandeln oder Semmelbröseln und geben dann den Belag darauf. Beachten Sie bitte Rezepte und Backzeiten!
... Sie auf mehreren Ebenen gebacken haben und auf dem oberen Blech das Gebäck dunkler als auf dem unteren ist?	Wählen Sie die Temperatur etwas niedriger, dann wird das Gebäck gleichmäßiger braun. Gleichzeitig eingeschobene Bleche müssen nicht gleichzeitig fertig werden. Lassen Sie die unteren Bleche 5-10 Minuten nachbacken oder schieben Sie diese entsprechend früher ein!
... die Plätzchen sich nicht vom Blech lösen?	Geben Sie das Blech noch einmal kurz in den Backofen und lösen Sie die Plätzchen sofort ab!
... der Kuchen sich nicht beim Stürzen löst?	Lockern Sie den Rand vorsichtig mit einem Messer. Stürzen Sie den Kuchen erneut und bedecken Sie die Form mehrmals mit einem nassen kalten Tuch. Fetten Sie beim nächsten Mal die Form gut ein und streuen Sie zusätzlich Semmelbrösel hinein!

zum Braten und Grillen

... der Braten dunkel geworden und die Kruste stellenweise verbrannt ist?	Überprüfen Sie die Einschubhöhe und die eingestellte Brattemperatur!
... der Braten gut aussieht, aber die Soße angebrannt ist?	Wählen Sie beim nächsten Mal ein kleineres Bratgeschirr und geben Sie mehr Flüssigkeit zu!
... der Braten gut aussieht, aber die Soße zu hell und wässrig ist?	Wählen Sie beim nächsten Mal ein größeres Bratgeschirr und verwenden Sie weniger Flüssigkeit!
... für das Gewicht des Bratens keine Angabe in der Tabelle ist?	Wählen Sie Angabe entsprechend zum nächstniedrigeren Gewicht und verlängern Sie die Zeit.

Tipps zum Backen:

• Sie können grundsätzlich jedes hitzebeständige Geschirr verwenden. Das Geschirr wird in die Mitte des Rostes gestellt. Für große Braten können Sie auch die Grillpfanne verwenden. Stellen Sie Glasgeschirr beim Herausnehmen auf einem trockenen Küchentuch oder Rost ab und nicht auf einer kalten oder nassen Unterlage. Das Glas könnte springen.
• Wir empfehlen Ihnen, dunkle Backformen aus Metall zu verwenden, weil diese die Hitze besser absorbieren.
• Die Werte in der Gartabelle gelten für den vorgeheizten Backofen. Temperatur und Dauer sind von Menge und Beschaffenheit des Teiges abhängig. In den Tabellen sind daher Temperaturbereiche angegeben. Wir empfehlen Ihnen beim ersten Mal mit der niedrigsten Temperatur zu beginnen. Stellen Sie diese bei Bedarf beim nächsten Mal höher ein. Hinweis: Eine niedrigere Temperatur ergibt eine gleichmäßigere Bräunung.
• Um festzustellen wann Ihr Rührkuchen durchgebacken ist stechen Sie nach Ablauf der Backzeit mit einem Holzstäbchen an der höchsten Stelle in den Kuchen. Wenn kein Teig mehr am Holz klebt, ist der Kuchen fertig.
• In der Betriebsart ECO kann es bei bestimmten Backwaren (z.B. Hefeteig) zu einer stärkeren Geruchsbildung kommen als im Normalbetrieb. Verwenden Sie in diesem Fall besser den normalen Heißluftbetrieb.

Tipps zum Braten und Grillen:

• Wenn der Braten fertig ist, sollte er noch 10 Minuten im abgeschalteten, geschlossenen Backofen ruhen. So bleibt das Fleisch saftiger.
• Grillen Sie immer im geschlossenen Backofen. Die Grillstücke sollten möglichst gleich dick sein, mindestens 2 bis 3 cm. So bräunen sie gleichmäßig und bleiben schön saftig. Steaks immer ungesalzen grillen. Die Grillstücke direkt auf den Rost legen.
• Das Geflügel wird besonders knusprig braun, wenn Sie es gegen Ende der Bratzeit mit Butter, Salzwasser, abgetropftem Fett oder Orangensaft bestreichen.
• Um empfindliches Gefriergut schonend und schnell aufzutauen, legen Sie es auf den Grillrost und drehen Sie den Bedienknebel „Temperatur“ auf die Position Licht. Verwenden Sie zum Auffangen der Auftauflüssigkeit die Grillwanne.
• Schieben Sie beim Braten die Grillwanne mit etwas Wasser auf die Ebene unter dem Rost ein, so wird der Fleischsaft aufgefangen und der Backofen bleibt sauberer.
• Bei Ente oder Gans stechen Sie die Haut unter den Flügeln ein, so kann das Fett ablaufen.

6. Reinigung und Pflege

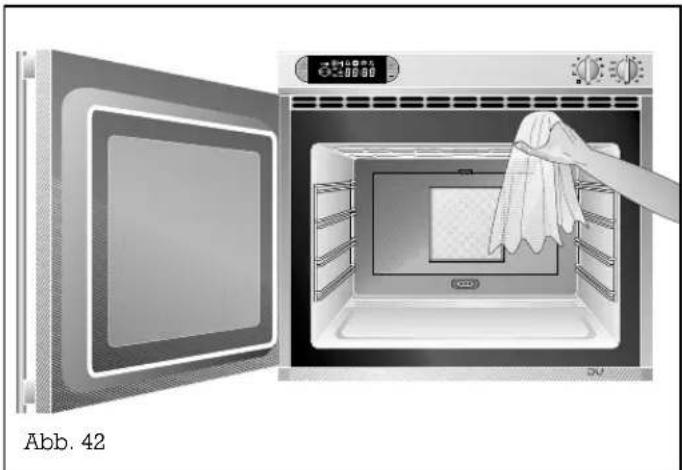

6.1 Manuelle Reinigung

Dieses Gerät nicht mit einem Dampfreinigungsgerät oder mit Wasserdruck reinigen – Kurzschlussgefahr!

Vorsicht, Verbrennungsgefahr! Warten Sie vor der Reinigung, bis der Backofen handwarm abgekühlt ist.

Verwenden Sie zum Reinigen keine Scheuer- mittel, scharfen Mittel, Nitropoliermittel oder kratzenden Schwämme oder Gegenstände.

Führen Sie vor der ersten Inbetriebnahme und nach jedem Gebrauch eine gründliche Reinigung durch. Dadurch vermeiden Sie ein Einbrennen von Rückständen. Nach mehrfachem Einbrennen lassen sich die Rückstände nur noch schwer entfemen.

Waschen Sie den Backofen in warmem Zustand mit etwas heißer Spüllauge aus und lassen ihn zum Trocknen geöffnet. Kratzen Sie eingebrannte Speisenrückstände nicht ab, sondern weichen Sie diese mit einem feuchten Tuch und Spülmittel auf.

Obstsäfte, die bei saftigen Kuchen auf den Boden des Backofens tropfen, können das Email beschädigen. Entfernen Sie solche Speisereste, sobald der Backofen genügend abgekühlt ist.

Der Backofen darf nicht mit handelsüblichen Backofensprays gereinigt werden.

Reinigen Sie die Zubehörteile (Backbleche, Backrost, Grillwanne) nach Möglichkeit nur mit heißem Wasser oder Spülmittellauge.

Bedienblende, Glasfläche und Bedienelemente mit einem feuchten Tuch und leichter Spüllauge reinigen und mit einem trockenen weichen Tuch nachwischen.

Verwenden Sie für die Bedienblende keine handelsüblichen Edelstahlreiniger und keine stark alkalischen Reiniger (z. B. Backofensprays), da diese die Blende und die Bedruckung angreifen können. Verwenden Sie außerdem keine kratzenden Schwämme.

Verwenden Sie für die Glasscheibe keine scheuernden Mittel oder kratzenden Schwämme. Tragen Sie handelsübliches Fensterputzmittel auf einen weichen, feuchten Lappen oder Fensterleder auf. Sprühen Sie dabei die Schalterblende nicht ein.

Reinigung des Backsteins (Sonderzubehör)

Nach Gebrauch die groben Verschmutzungen auf dem Backstein entfernen. Wenden Sie den Backstein nach dem Gebrauch, so erfolgt bei der nächsten Benützung eine Selbstreinigung der schmutzigen Unterseite.

Achtung: Den Backstein nicht mit Wasser und Reinigungsmitteln reinigen!

6.2 Selbstreinigung

Das Rückblech ist katalytisch emailliert.

Als Sonderzubehör können Sie für die Seiten und die Decke katalytisch emaillierte Bleche bestellen.

In dieser Betriebsart verbrennen bei Temperaturen um 300 °C die Verschmutzungen auf den katalytischen Innenblechen (Zubehör).

Bei stärkerer Verschmutzung müssen grobe Fettreste vor der Reinigung aus dem Ofen entfernt werden.

Die nichtkatalytischen Teile wie Garraumboden, Türinnenseite und Glasscheibe werden dabei nicht gereinigt. Diese Teile sind zuvor zu reinigen.

So gehen Sie vor:

• Entnehmen Sie alle losen Innenteile, wie z.B. Grillrost oder Backstein aus dem Garraum!
• Entfernen Sie den Fettfilter. Schieben Sie den Fettfilter nach oben und entnehmen Sie ihn aus dem Garraum.
• Schließen Sie die Backofentüre.
• Drehen Sie den Bedienknebel „Betriebsarten“ auf (Heißluft und Grill).
• Drehen Sie den Bedienknebel „Temperatur“ auf 300 °C.
• Geben Sie eine Dauer ein (s. S. 15). Als Vorschlagszeit empfehlen wir 1:30 h. Je nach Verschmutzungsgrad sollte die Reinigungsdauer verändert werden. Die Einstelldauer sollte mind. 1 und max. 2 Stunden betragen.

Der Katalysevorgang startet unmittelbar nach dem Einstellen der Zeitschaltuhr.

Durch Eingabe der Abschaltzeit kann der Katalysevorgang auch zu einem späteren Zeitpunkt automatisch gestartet werden.

Die aktuelle Katalysezeit kann jederzeit durch Betätigen der Taste (Uhr) abgefragt werden.

Drehen Sie den Bedienknebel Temperatur nach dem Selbstreinigungsvorgang wieder auf die Position 0.

6.3 Reinigung des Fettfilters

Abb. 44

6.4 Ausbau der katalytischen Reinigungsbleche (Zubehör)

Wir empfehlen Ihnen jeweils nach 2 Bratvorgängen bzw. bei entsprechenden Verschmutzungen nach dem Backen den Fettfilter zu reinigen. Schieben Sie den Fettfilter nach oben und entnehmen Sie ihn. Reinigen Sie den Fettfilter in heißer Spüllauge oder in der Geschirrspülmaschine. Wenn Sie den Fettfilter in der Geschirrspülmaschine reinigen, dann stellen Sie ihn bitte senkrecht in den Geschirrkorb, damit keine Speisereste darauf zurückbleiben. Hängen Sie den Fettfilter nach dem Reinigen wieder an der Rückwand ein.

Waschen Sie den Backofen bei geringer Verschmutzung in warmem Zustand mit heißer Spüllauge aus und lassen ihn zum Trocknen geöffnet.

Katalytisches Reinigungsblech entnehmen:

• Entfernen Sie vorne und hinten die Rändelmuttern an den beiden Seitenwänden (Abb. 45).
• Entnehmen Sie die katalytischen Seitenbleche mit den Auflagerosten (Abb. 46). Bei starker Verschmutzung können Sie die katalytischen Innenbleche in sehr heißem Wasser mit Kernseife und einer weichen Bürste reinigen.
• Verwenden Sie keine scheuermden oder scharfen Putzmittel.

7. Wartung

7.1 Allgemeines

Vor allen Reparaturen das Gerät zuerst stromlos machen (Sicherungen ausschalten).

Bei eventuell auftretenden Funktionsstörungen zunächst die Sicherungen im Haushalt überprüfen.

Wenn die Stromversorgung in Ordnung ist, das Gerät aber trotzdem nicht funktioniert, dann verständigen Sie bitte Ihren Fachhändler oder den zuständigen Gaggenau-Kundendienst. Geben Sie den Gerätetyp an. Sehen Sie zu diesem Zweck auf dem Typenschild nach (liegt dieser Anleitung bei).

Reparaturen dürfen nur von autorisierten Fachleuten durchgeführt werden, damit die Sicherheit des Gerätes gewährleistet bleibt. Durch unsachgemäße Eingriffe verfällt der Garantieanspruch!

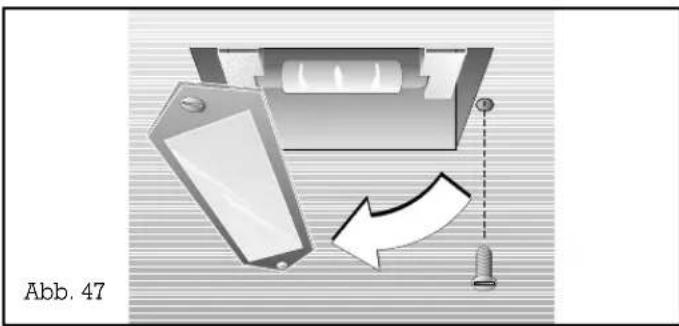

7.2 Lampenwechsel

Die Ersatzlampen (Artikel-Nummer 157312) erhalten Sie beim Gaggenau-Kundendienst oder im Fachhandel. Bitte verwenden Sie nur Original-Ersatzteile.

So gehen Sie vor:

• Sicherungen ausschalten.
• Entfernen Sie eine Schraube der Lampenabdeckung.
• Schwenken Sie die Abdeckung zur Seite. Achtung! Die Lampenabdeckung kann noch heiß sein!
• Drücken Sie die Lampe ca. 4-5 mm zur Seite. Die Lampe kann nun nach unten gekippt und herausgenommen werden.
• Das Einsetzen der Lampe erfolgt in umgekehrter Reihenfolge. Zum Schluss die Lampenabdeckung in die ursprüngliche Position schwenken und festschrauben (Achtung: auf korrekten Sitz der Dichtung achten!).

Hinweis: Berühren Sie die Halogenlampen nicht mit den Händen! Verwenden Sie ein Tuch und berühren Sie die Lampe nur am Rand.

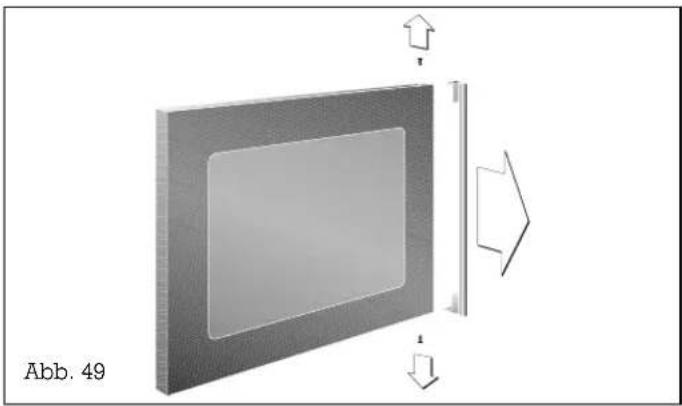

7.3 Demontage der Frontscheibe

Die Backofentür wird aktiv durchlüftet. Daher können sich nach einiger Zeit Staub- und Fettpartikel an der Frontscheibe absetzen. Um diese Verunreinigungen zu entfernen, demontieren Sie die Frontscheibe.

So gehen Sie vor:

• Entfernen Sie die untere Schraube am Türgriff.
• Entfernen Sie die obere Schraube am Türgriff und nehmen Sie den Türgriff ab.

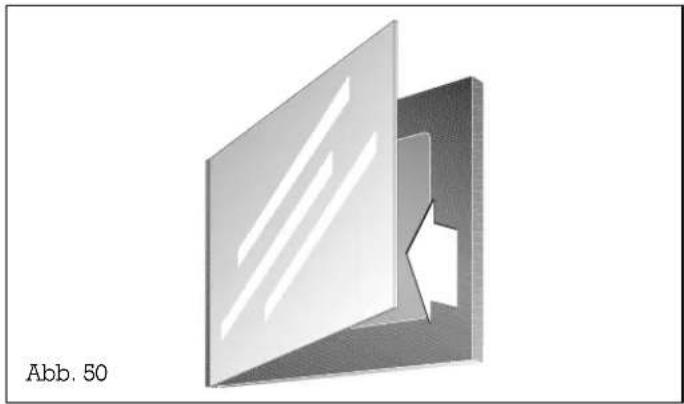

• Halten Sie die Frontscheibe mit einer Hand fest und schütteln Sie die Tür leicht hin- und her. Die Glasscheibe kann nach vorne entnommen werden.

Nun können Sie die Frontscheibe reinigen.

Der Einbau erfolgt in umgekehrter Reihenfolge. Achten Sie dabei darauf, dass die Scheibe auf der Schamierseite zuerst eingesetzt wird und mit einer Hand gegen Herausfallen gesichert wird.

8. Montageanleitung

8.1 Technische Daten

Anschlusswert: 230 V AC, 16 A

Heizleistung:

Infrarotgrill 3100 W

Heißluftheizkörper 2300 W

Oberhitze 1100 W

Unterhitze 1100 W

Powerschaltung 3600 W

Maße (BxHxT):

Außen: 590 x 590 x 550 mm

Innen: 460 x 365 x 400 mm

Folgende Ersatzteile können Sie unter den angegebenen Nummern bestellen:

Backblech KB 200-046

Grillrost GR 200-046

Grillwanne GP 200-046

Halogenlampe 157312

Kerntemperaturfühler 156838

Technische Änderungen vorbehalten.

8.2 So gehen Sie vor

Das Gerät darf nur von einem autorisierten Fachmann unter Beachtung aller einschlägigen Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden.

Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich. Er hat dem Benutzer die Funktionsweise des Geräts anhand der Bedienungsanleitung zu erklären. Der Benutzer ist auch darauf hinzuweisen, wie er im Bedarfsfall das Gerät vom Stromnetz trennen kann.

Eventuelle Schäden, die durch Nichtbeachten dieser Anleitung verursacht wurden, können nicht anerkannt werden.

Das Gerät ist für Reparaturen oder im Notfall stromlos zu machen. Es muss deshalb mit einem Stecker allpolig vom Netz getrennt werden können, oder es ist eine Trennvorrichtung mit mindestens 3 mm Kontaktabstand (Sicherung) vorzusehen.

Bei unsachgemäß durchgeführten Reparaturen können für Sie erhebliche Gefahren entstehen.

Anschluss an das Stromnetz:

An der Geräteoberseite befindet sich ein Deckel, der abgeschraubt werden muss. Das auf der Geräteoberseite aufgeklebte Schaltschema stellt nochmals die Anschlussvarianten dar.

Das Stromnetz, an das der Backofen / Herd angeschlossen werden soll, ist mit 16 Ampère pro Phase abgesichert.

Nur für 230 V: Der Backofen wird einphasig angeschlossen.

Nur für 400 V: Der Backofen wird zweiphasig angeschlossen, d.h. L1, L2 und N.

Das Gerät muss geerdet werden.

Der Hersteller haftet nicht für Schäden, die durch eine unsachgemäße oder nicht vorhandene Erdung des Geräts entstehen können.

Schrauben Sie den Deckel wieder an.

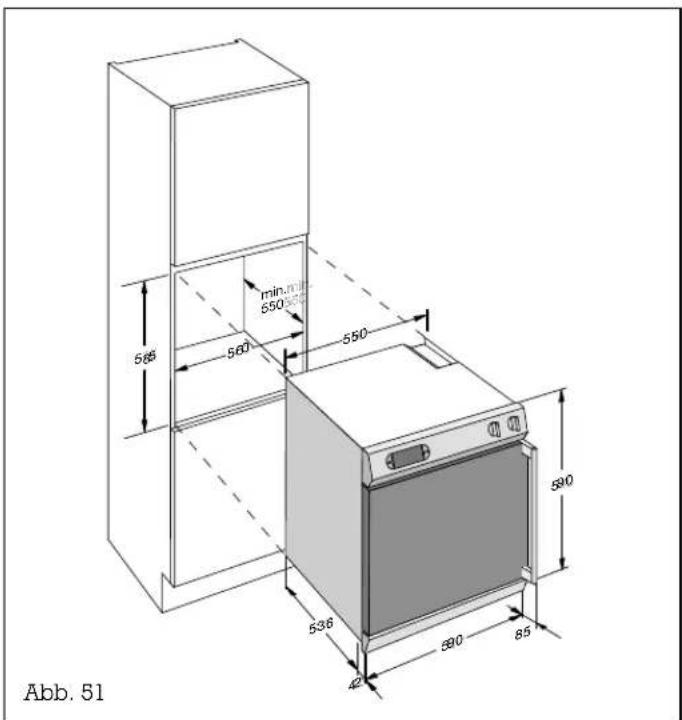

586 560 550 min/min 550 590 536 42 880 85 Abb. 51

Einbau

So gehen Sie vor:

• Packen Sie das Gerät aus und überprüfen Sie es auf eventuelle Transportschäden.
• Entfernen Sie die Transportsicherung unter dem Griff und das Klebeband an der Tür.
• Wählen Sie ein flexibles Netzanschlusskabel entsprechend der Nennaufnahme und der Anschlussart aus.
• Schieben Sie das Gerät in das Möbelteil ein. Schrauben Sie es mit den beigefügten Holzschrauben am Stirnholz des Umbauschranks an der Griff- und Scharnierseite, direkt unterhalb der unteren Blende fest.
  Hinweis: Kontrollieren Sie mit einer Wasserwaage, dass der Backofen exakt waagrecht eingebaut ist.
• Nach dem Einbau muss der Berührungsschutz (entsprechend der elektrischen Prüfbestimmungen) sichergestellt sein.
• Überprüfen Sie das Gerät auf einwandfreies Funktionieren.
• Führen Sie eine Reinigung durch (s. Kapitel Reinigung und Pflege).

GAGGENAU

GAGGENAU HAUSGERÄTE GMBH

P.O. BOX 10 02 50 · D-80076 MÜNCHEN

(089) 45 90-03

FAX [phone]

www.gaggenau.com
