BEDIENUNGSANLEITUNG SD-700 Impulse

Wir beglückwünschen Sie zum Kauf eines unserer hochwertigen Auto-Verstärker. Damit haben Sie ein Gerät erworben, das darauf ausgelegt ist, Ihnen über viele Jahre hinweg unbeschwerten Musik-Genuß zu schenken.

Bei der Herstellung wurde nur neueste Technik eingesetzt, so daß unsere Geräte eine hohe Qualität der Tonwiedergabe garantieren.

Dieser Verstärker wurde mit einem geregelten Schaltnetzteil in 100% MOSFET PWM Technik entwickelt. Dieses garantiert eine extrem schnelle Schaltgeschwindigkeit und eine Schutzschaltung mit Soft-Start.

ANMERKUNGEN ZU DEN SCHUTZSCHALTUNGEN

Alle unsere Verstärker verfügen über modemste Schutzschaltungen.

Im Falle einer Überlastung schaltet sich das Gerät ab. Ebenso bei Kurzschluß oder Überhitzung. Sollte die Schutzschaltung aktiviert worden sein, leuchtet die LED-Anzeige auf, so daß Sie nun prüfen können, welcher Fehler vorliegt. Durch einfaches Aus - und Einschalten mit der Fernbedienung wird die Schutzschaltung wieder inaktiviert.

Lassen Sie das Gerät nach einer Überhitzung aber zunächst einmal abkühlen, bevor Sie es wieder einschalten. Nach Kurzschluß und Überlastung sollten diese Fehler ebenfalls beseitigt werden, bevor das Gerät erneut in Betrieb genommen wird.

WIR WOLLEN IHNEN EIN LEBENSLANGES HÖRVERGNÜGEN ERMÖGLICHEN

Richtig eingesetzt, kann Ihnen Ihr neues Gerät ein Leben lang Klangvergnügen schenken. Da es zu Gehörschäden kommen kann, wenn das Gehör ständig überhöhten Lautstärken ausgesetzt ist, empfehlen wir auf exzessive Lautstärke zu verzichten.

Seite 1

© RTO 2000

IMPULSE US

SD-700

• 5 Kanal Verstärker brückbar
• Massives Aluminium Chassis
• SMD-Technologie
- Elektronische Frequenzweiche für Hochpass und Subwoofer regelbar von 20Hz - 5KHz
- Kanal 5 regelbar von 20Hz - 500Hz, Hoch- und Tiefpass
• Bass Boost bei 100Hz, regelbar von 0 - 12dB
• Regelbare Eingangsempfindlichkeit
• vergoldete Cinch-Buchsen mit virtueller Masse
• Einschaltleitung für Autoradio
• MOSFET PWM Schaltnetzeil
- Soft Start
• Temperaturschutzschaltung
- Überhitzungsschutz
- Kurzschlußfest
• DIN-Autosicherungen
- Vergoldete, isolierte Schraubklemmboards für Lautsprecher und Stromversorgung
- Einschaltkontroll- und Störungs-LED
• 2 Ohm belastbar mit Ausgangsleistungserhöhung
• Tri-Mode fähig (Phantom Bass oder Center)

Seite 2

© RTO 2000

ELEKTRONISCHE FREQUENZWEICHE

Die Impulse SD-700 ist mit eingebauten elektronischen Frequenzweiche ausgestattet.

Die Filter arbeiten auf allen Kanälen, auch im Brückenmodus. Im Brückenmodus müssen Lautsprecher mit einer Impedanz von mindestens 4 Ohm angeschlossen werden.

Die Frequenzweiche ist schaltbar als Tiepassfilter "LPF" oder als Hoch-Mittelpassfilter "HPF". Die Trennfrequenz ist in beiden Modi stufenlos einstellbar von 20Hz bis 5KHz. Diese Funktionen sind für alle Kanäle 1-4 verfügbar. Für Kanal 5 ist ein stufenlos einstellbarer Hoch/Tiefpass von 20Hz - 500Hz eingebaut.

Der Verstärker verfügt zusätzlich über einen Bass-Boost, der den Bass-Sound bei 40Hz anhebt (regelbar von 0 - 12dB)

2-Ohm Betrieb

Dieses Gerät wurde speziell für Belastungen bis auf 2 Ohm ausgelegt. Das bedeutet, daß Sie vier 8 Ohm Lautsprecher pro Kanal parallel anschließen können oder auch zwei 4 Ohm Lautsprecher ebenfalls parallel.

Bei einer Belastung von 2 Ohm erhöht sich die Ausgangsleistung um 50%, ebenso der Stromverbrauch. Stellen Sie sicher, daß das Netz eine Belastung von 2 Ohm trägt, andernfalls würde die Tonwiedergabe verzerrt sein.

WARNUNG:

Bitte benutzen Sie keine 2 Ohm Belastung in Brückenschaltung: das Gerät akzeptiert eine Brückenschaltung nur mit 4 oder 8 Ohm.

Seite 3

© RTO 2000

IMPULSE #

EINBAU

Halten Sie den Verstärker an die gewünschte Einbaustelle. Markieren Sie die Bohrlöcher mit einer der beigefügten Schrauben. Sollte sich an dieser Stelle ein Teppich befinden, so markieren Sie die Löcher mit einem geeigneten Stift. Bohren Sie dann die Löcher, bringen Sie das Gerät an und ziehen Sie die Schrauben fest an.

EINBAUHINWEISE

Wählen Sie den Platz zum Einbau dieses Gerätes sorgsam. Achten Sie dabei auf schon vorhandene Kabel, Benzintank sowie Leitungen. Um Schaden an dem Verstärker und Ihrem Wagen zu vermeiden, benutzen Sie das Gerät niemals ohne es eingebaut zu haben. Stellen Sie beim Einbau sicher, daß die Kabel nicht von umliegenden Kanten etc. beschädigt werden können. Das 12V Gleichstromkabel muß am Pluspol der Batterie befestigt werden, unterbrechen Sie aber vorher den Plusanschluß der Batterie. Schalten Sie vor Einbau Ihre gesamte Autoradioanlage aus. Falls Sie die Sicherung einmal wechseln müssen, so tauschen Sie sie nur gegen einen identischen Typ aus. Sicherungen anderen Typs können Schäden an Ihrem Gerät verursachen, die nicht durch die Gerätegarantie gedeckt werden.

INSTALLATION

Dieser Verstärker ist mit leicht zu erreichenden Schraubanschluß-Boards versehen, die mit 14k vergoldet sind.

Halten Sie sich beim Einbau an die Zeichnung und benutzen Sie möglichst 8 qmm Kabelstärke. Verbinden Sie den Verstärker direkt mit der Batterie des Wagens. Für die Masseverbindung wählen Sie am besten den kürze- sten Weg zum Chassis.

Verbinden Sie die Remote-Leitung mit Ihrem Equalizer oder Autoradio.

Hochleistungssicherungen schützen gleichermaßen Ihre Anlage und Ihren Wagen, wechseln Sie sie daher nur gegen den gleichen entsprechenden Typ aus.

Achtung:

Gehen Sie wie folgt vor: Stellen Sie zuerst die + 12V-Verbindung her, dann die Masse-Verbindung und zum Schluß den Remote-Anschluß. Die 12V-Leitung sollte in jedem Fall am Batterieanschluß mit einer zusätzlichen Sicherung versehen werden, um Zerstörung durch Falsch-Anschluß zu vermeiden. Falls Sie die Sicherung einmal auswechseln müssen, so tauschen Sie sie nur gegen einen identischen Typ aus.

Sicherungen anderen Typs können Schäden an Ihrem Gerät oder Fahrzeug verursachen, die nicht durch die Garantie abgedeckt sind.

Alle Modelle haben Cinch-Eingangsbuchsen. Die Cinch-Eingangsbuchsen ermöglichen einen direkten Anschluß vom Line-Ausgang des Autoradios/CD-Players an den Verstärker. Die Verbindungwird mit Cinch-Verbindungskabeln hergestellt.

Falls Ihr Autoradio nicht über Cinch-Ausgänge verfügt, benutzen Sie bitte einen High-Level Adapter (z.B.: RTO-HLA-5N) zum Anschluß.

Achtung

Der Empfindlichkeitsregler ist kein Lautstärkeregler! Mit dem Level-Regler können Sie eine Anpassung für das benutzte Autoradio vornehmen. Beim ersten Betrieb empfiehlt es sich den Regler in Mittelstellung zu drehen, um dann die optimale Lautstärke durch Änderungen zu erhalten.

GND (-) = MASSE ANSCHLUSS

Verbinden Sie den Gnd-Anschluss mit dem Chassis des Wagens und sorgen Sie für einen guten Kontakt. Bohren Sie dafür ein Loch in das Wagen-Chassis nahe beim Verstärker. Dann entfernen Sie an der Bohrstelle bitte Farbe und jeglichen Schmutz. Danach befestigen Sie das Kabel mit einem Ring-Anschluß und einer Schraube. Vergewissern Sie sich, daß der Masse-Anschluß so kurz wie möglich ist, und daß der Kabel-Durchmesser ausreichend ist (min. 6mm²).

BATT (+) = STROMANSCHLUSS

Verbinden Sie den Batterie-Anschluß mit dem positiven Pol der Batterie durch ein Kabel und setzen Sie eine Sicherung an das Stromkabel in einer Entfernung von nicht mehr als 30 cm von der Batterie. Der Durchmesser des Kabels sollte bei einer Länge von 3m mindestens 6mm² und bei einer Länge von 6m mindestens 8mm² betragen.

REM (ON/OFF) = AUTOMATISCHE EINSCHALTLEITUNG

Verbinden Sie den Rem-Terminal mit dem automatischen Antennen-Anschluß Ihres Autoradios. Wenn Sie nun das Autoradio ein- bzw. ausschalten, schaltet sich der Verstärker automatisch mit ein bzw. aus. Ein Kabel von 0.5mm² Durchmesser ist hierbei ausreichend.

ON = LED EINSCHALTANZEIGE

Nach dem korrekten Anschluß der 3 Strom-Terminals wird die LED grün aufleuchten und somit die Betriebsbereitschaft signalisieren.

PROTECT = LED SCHUTZ-ANZEIGE

Dieses Gerät ist mit einem Überlast-Schutz ausgestattet. Sofort bei Überlastung (Kurzschluß, Hitze) wird der Überlast-Schutz aktiviert und die LED leuchtet rot auf. Dadurch wird der Verstärker gegen Schäden geschützt. Nach Überhitzung sollte dem Verstärker jedoch eine kurze Phase des Abkühlens ermöglicht werden, bevor er weiterarbeiten kann.

Seite 6

© RTO 2000

SICHERUNG

Der Verstärker ist mit einer Steck-Sicherung ausgestattet. Benutzen Sie niemals eine Sicherung mit einem höheren Wert. Überbrücken Sie niemals eine Sicherung. Dieses könnte zu irreparablen Schäden und zum Erlöschen der Garantie führen.

GAIN = EINGANGS-LEVEL KONTROLLE

Die Eingangs-Level Kontrolle gestattet es dem System gut innerhalb einer großen Bandbreite von Ausgangs-Level zu arbeiten. Wählen Sie die Anpassung so wie Sie einen bestmöglichen Sound ohne Störungen auswählen. Folgendes Verfahren wird dabei empfohlen:

Wenn Sie mehrere Verstärker benutzen, muß die Anpassung für jedes Set einzeln erfolgen. Stellen Sie den Volume-Regler Ihres Autoradios auf etwa 2/3 seiner Gesamtleistung ein. Nun drehen Sie den Gain-Control-Regler des Verstärkers von „Min“ zu „Max“, bis Sie dabei Klangstörungen hören. Drehen Sie den Regler wieder etwas zurück in Richtung „Min“ und die Anpassung ist somit beendet.

Bei Verwendung eines 5-Kanal Verstärkers führen Sie diese Anpassung einzeln für die Kanäle 1/2, 3/4 und 5 durch.

Achtung: Wenn Sie 2 Ohm Lautsprecher im Stereo-Modus, Tri-Mode-Modus oder 4 Ohm Lautsprecher im Brücken-Modus benutzen und der Überlastschutz aktiviert wurde, drehen Sie den Gain Control Regler in Richtung „Min“ bis kein Störgeräusch mehr zu hören ist.

Schalter INT/EXT

Kanal 3/4:

Wählen Sie die "INT" Position, wenn Sie das interne Signal der Kanäle 1/2 für den Kanal 3/4 benutzen wollen. Bei Stellung "EXT" müssen die Eingänge CH3/4 benutzt werden.

Kanal 5:

Wählen Sie die "INT" Position, wenn Sie das interne Signal der Kanäle 3/4 für Kanal 5 benutzen wollen. Bei Stellung "EXT" müssen die Eingänge CH5 benutzt werden.

Seite 7

© RTO 2000

SD-700

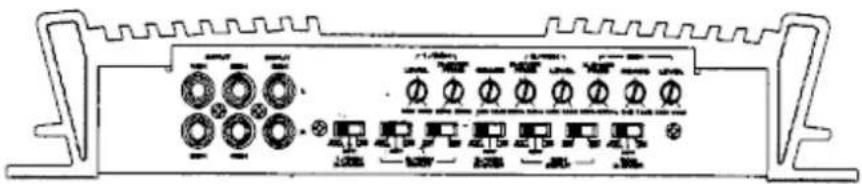

ANSCHLÜSSE UND BEDIENELEMENTE

1 2 3 8 9 10 11 12 13 14 4 5 6 7

20 21 22 23 28 15 16 17 18 19 24 25 26 27 29

ANSCHLÜSSE UND BEDIENELEMENTE

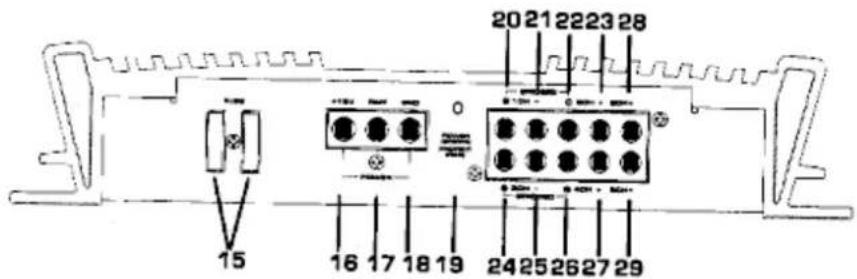

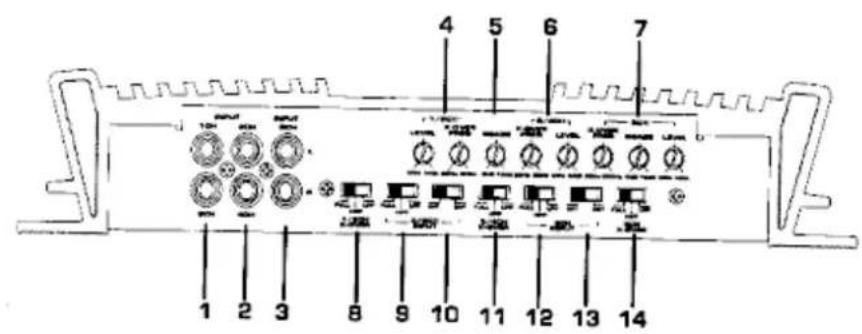

1) Cinch Eingang CH1/CH2 16) + 12 V Anschluß
2) Cinch Eingang CH3/CH4 17) Remote Anschluß (An/Aus)
3) Cinch Eingang CH5 18) Masseanschluß
4) Level/Frequenzregler Ch1/Ch2 19) AN/Protection LED
5) Bass-Boost Regler 20) Lautsprecherausgang CH1 +
6) Level/Frequenzregler Ch3/Ch4 21) Lautsprecherausgang CH1 -
7) Level/Frequenzregler Ch5 22) Lautsprecherausgang CH2 -
8) Frequenzweiche CH1/CH2 23) Lautsprecherausgang CH2 +
9) Schalter Frequenzweiche INT CH3/CH4 24) Lautsprecherausgang CH3 +
10) INT/EXT-Schalter CH3/CH4 25) Lautsprecherausgang CH3 -
11) Frequenzweiche CH3/CH4 26) Lautsprecherausgang CH4 -
12) Schalter Frequenzweiche INT CH5 27) Lautsprecherausgang CH4 +
13) INT/EXT-Schalter CH5 28) Lautsprecherausgang CH5 +
14) Frequenzweiche CH5 29) Lautsprecherausgang CH5 -
15) Sicherung

Seite 8

© RTO 2000

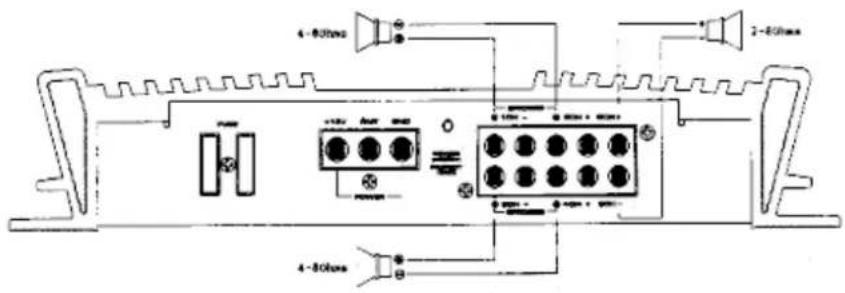

Lautsprecheranschlüsse Model SD-700

a) 3-Kanal -Mode

Wenn Sie einen Subwoofer oder Center-Lautsprecher im Stereo-Modus benutzen wollen, können Sie diese auch im Brücken-Modus mit den Lautsprecher Terminals verbinden. Dabei muß aber eine zusätzliche passive Frequenzweiche (12dB slope) angeschlossen werden, weil weder ein Subwoofer (optimaler Frequenzbereich bis zu 150 Hz) noch ein Center-Lautsprecher (200 Hz - 6 KHz) mit dem vollen Frequenzbereich arbeiten kann.

Bei der Tri-Mode Nutzung sollten nur 4 Ohm Lautsprecher für die linken und rechten Kanalseiten genutzt werden. 8 Ohm Impedanz sind bei einem dritten Lautsprecher empfohlen, 4 Ohm sind jedoch auch möglich.

Subwoofer in Tri-Mode Nutzung sollten ohne Gehäuse betrieben werden (Free-Air-Subwoofer). Um die besten Ergebnisse zu erzielen, können Sie versuchsweise die Polarität des Subwoofers ändern. Wenn so ein stärkerer Bass-Sound erzielt werden kann, sollte die Polarität geändert werden. Wenn Sie einen Subwoofer als dritten Lautsprecher verwenden, sollten die beiden anderen Lautsprecher von den tiefen Frequenzen des Subwoofers befreit werden. Dafür wird ein 6 dB Hoch-Pass-Filter empfohlen. Dadurch wird der Klang der anderen Lautsprecher oftmals transparenter und die Leistung der Lautsprecher erhöht sich.

FEHLER BEHEBEN

Keine Funktion

Die Verbindungskabel sind nicht korrekt angeschlossen worden. Bitte überprüfen Sie alle Kabel auf elektrischen und mechanischen Kontakt. Sicherung überprüfen. Im Falle des Austauschs beachten Sie bitte den korrekten Wert.

Kein Klang

Lautsprecherkabel und Lautsprecherstecker sind nicht korrekt angeschlossen.

Kein Klang - Grüne LED leuchtet

Die Plus- und Minusdrähte der Lautsprecherkabel haben Kontakt. Beseitigen Sie den Kurzschluß. Falls Sie einen 2 Ohm Lautsprecher im Stereo-Modus verwenden oder Tri-Mode, und das Set überlastet ist, dann drehen Sie den Gain Control Regler zu „Min“ bis der Betrieb fehlerfrei ist.

Ein Kanal ohne Funktion

Der Balance Regler ist nicht in der Mittel-Position. Der Lautsprecher oder sein Kabel ist defekt. Bitte überprüfen Sie dieses.

Verzerrungen

Die Lautsprecher sind überlastet, bitte drehen Sie den Volume Regler herunter und prüfen Sie die Volume Control Positionen.

Kein Stereo-Sound und schwache Bässe

Lautsprecherkabel (+) und (-) sind verwechselt worden. Gerät arbeitet Phasenverkehrt.

Störungen (Interferenzen)

Alle Kabel sind Ursache oder Leiter von Interferenzen. Besonders anfällig sind das Stromkabel und das RCA Audio Kabel. Oftmals werden Interferenzen durch Generatoren oder andere elektronische Autoteile verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:

- Benutzen Sie nur abgeschirmte Audiokabel für die Anschlüsse

Technische Daten / Specification:

	SD-700
RMS Watt pro KanalRMS Watts per channelCapacité RMS, watt par canal	4 x 75 + 1 x 200
Max. Watt pro KanalMax power per channelCapacite max.,watt par canal	4 x 150 + 1 x 400
Max. Watt gebrückt 4 OhmMax power bridged 4 OhmsCircuit à pont, 4 Ohm	2 x 300 + 1 x 400
FrequenzgangFrequency ResponseRéponse fréquentielle	14Hz - 30 KHz
THD	= 0,05%
Stereo SeparationChannel SeparationSéparation des canaux	90 dB
Hoch- und TiefpassLow- and High-PassPasse-haut et passe-bas	20Hz - 5KHz
Hoch- und Tiefpass Kanal 5Low- and High-Pass Channel 5Passe-haut et passe-bas CH5	20Hz - 500Hz
Bass-Boost	0 - 12dB
MaßeDimensions (mm)	294 x 56,5 x 430
