BEDIENUNGSANLEITUNG PW 6207 MIELE

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz....7

Maschinenbeschreibung 8

Funktion der Bedienungselemente....9

Waschen 11

Wäsche vorbereiten 11

Füllgewichte der Standardprogramme. 11

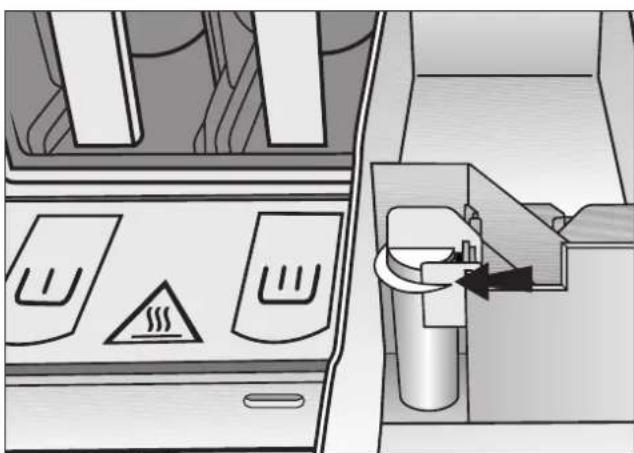

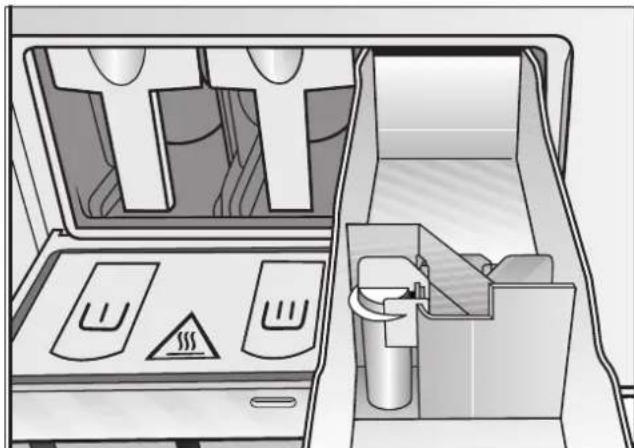

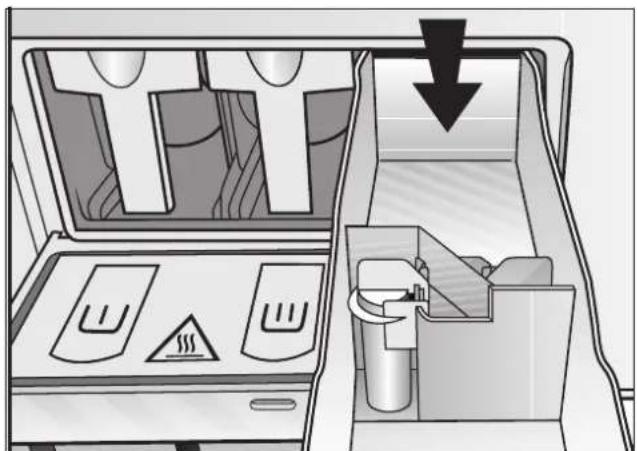

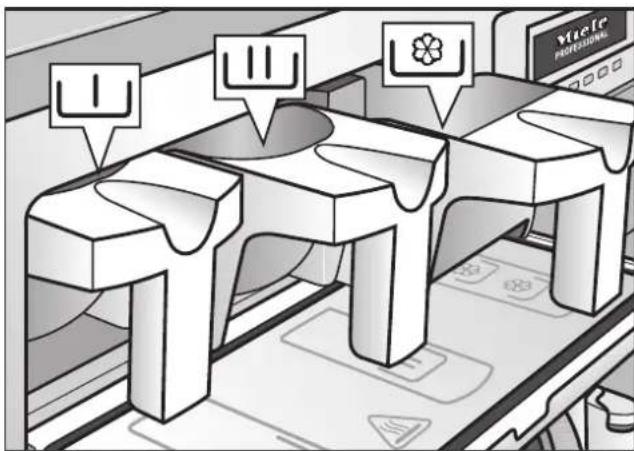

Waschmittelzugabe 12

Waschmitteldosierung 13

Programm wählen....13

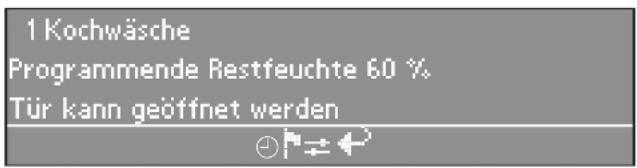

Öffnen der Fülltür nach Programmende 15

Waschen im Kartenbetrieb 16

Wäschepostenbetrieb. 16

Zusatzfunktionen 17

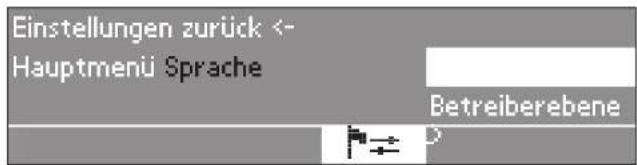

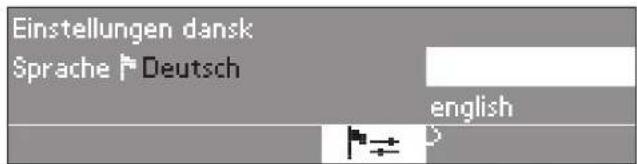

Anwahl der Sprache....17

Starttermin....17

Programmstop 18

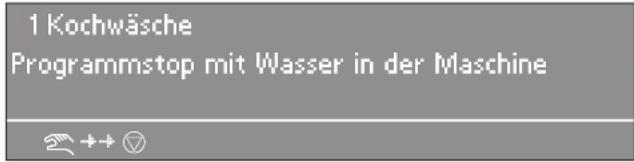

Programmabbruch 18

Programm raffen 19

Optionale Module 20

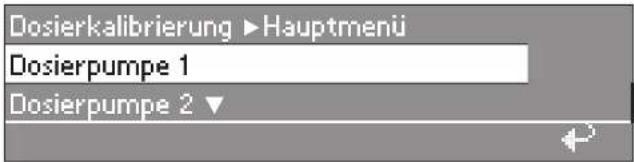

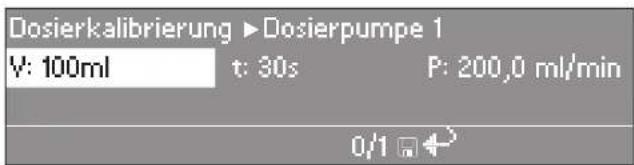

Flüssigdosierung 20

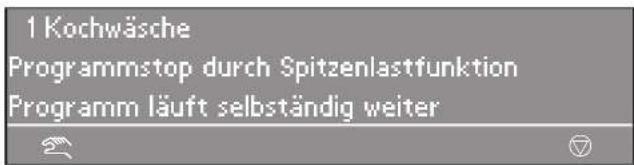

Spitzenlastabschaltung 22

Kommunikationsmodul 22

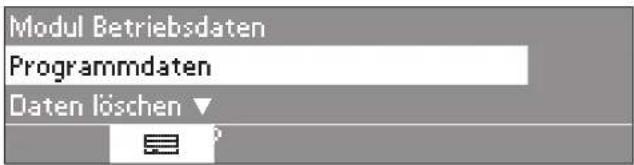

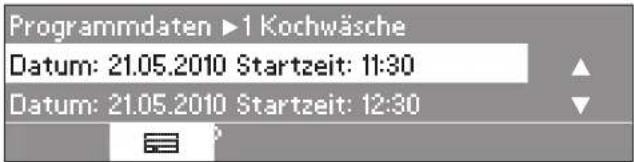

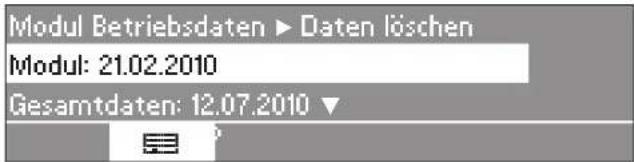

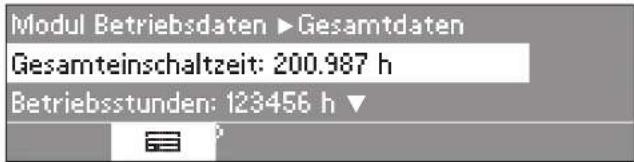

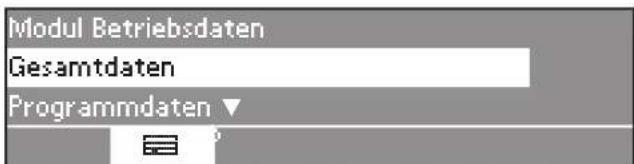

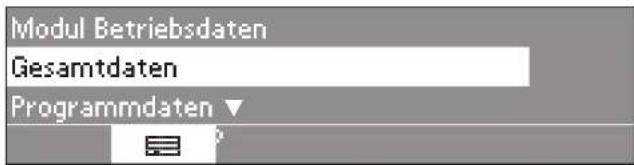

Betriebsdaten 22

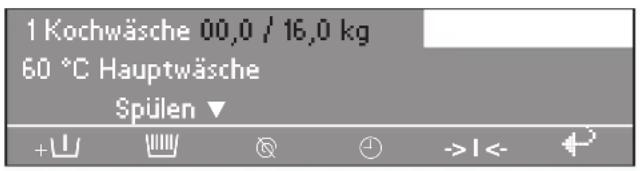

Wiegesystem 24

Störungshilfen 25

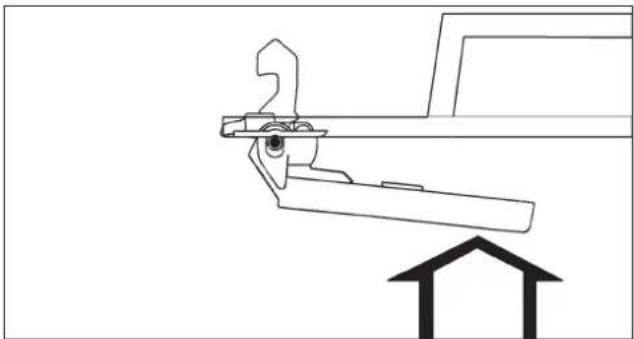

Die Fülltür lässt sich nicht öffnen 25

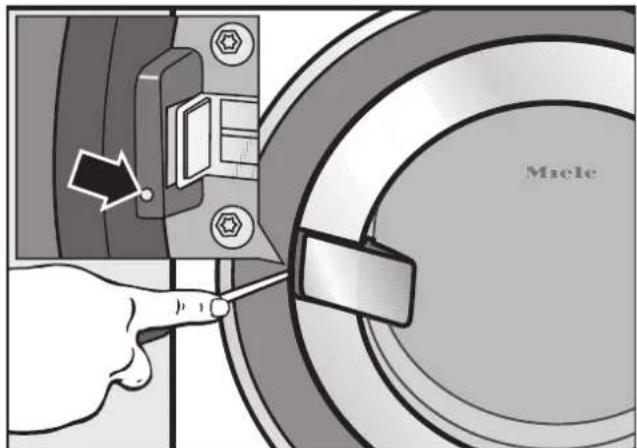

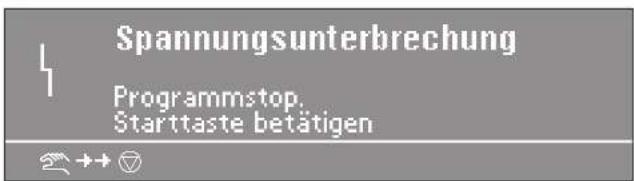

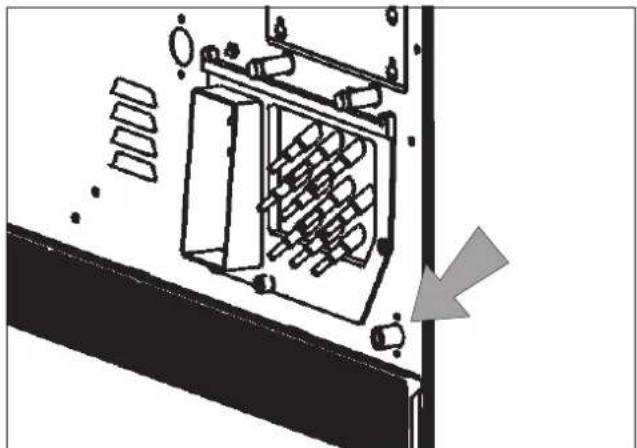

Spannungsausfall während des Waschvorganges, Notentriegelung der Tür 25

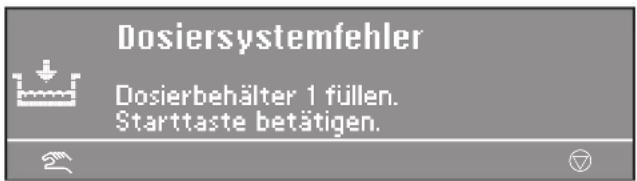

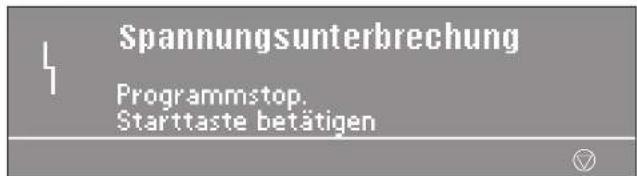

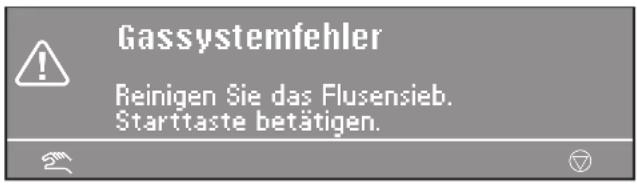

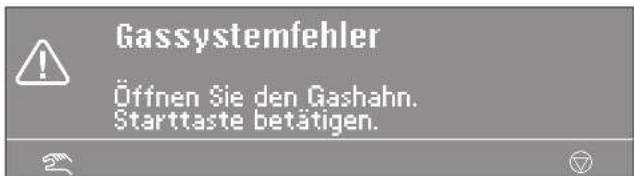

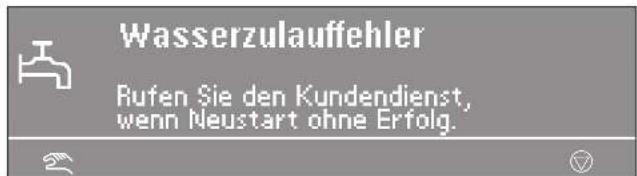

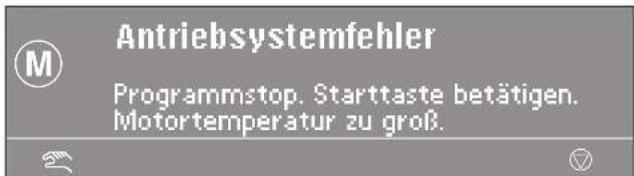

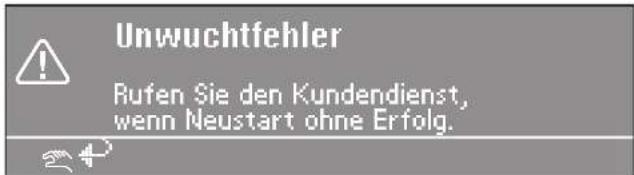

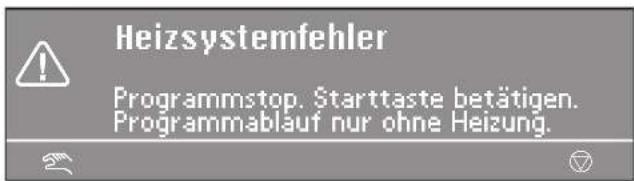

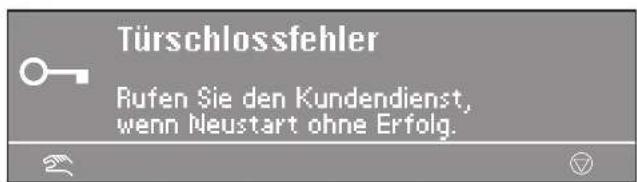

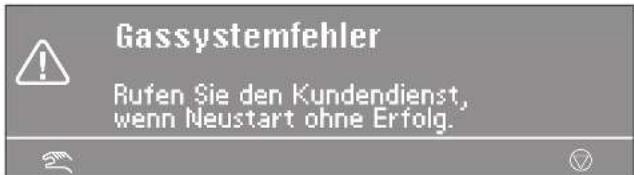

Fehlermeldungen 27

Kundendienst 28

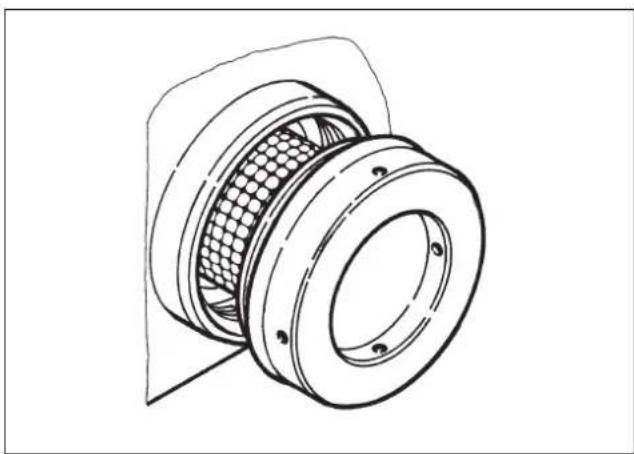

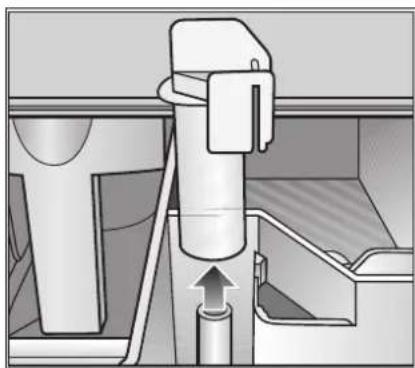

Reinigung und Pflege 29

Aufstellen und Anschließen....32

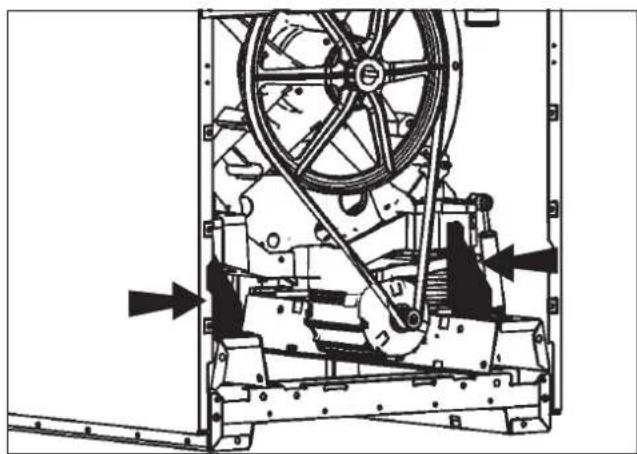

Transportsicherung 33

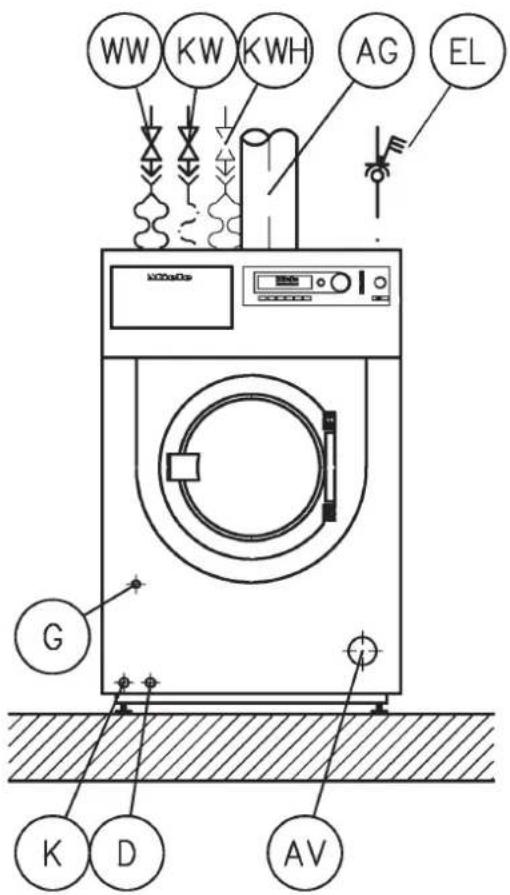

Anschlüsse bauseitig 34

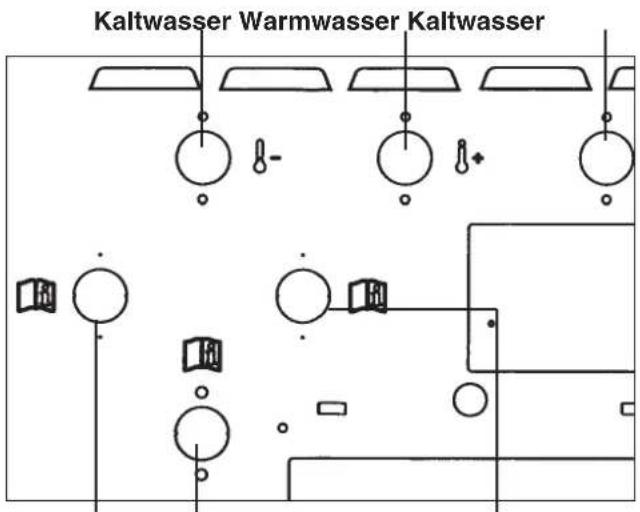

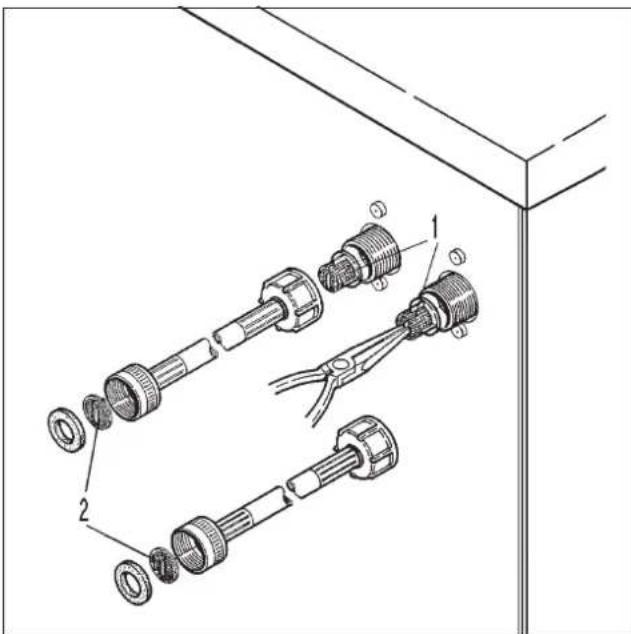

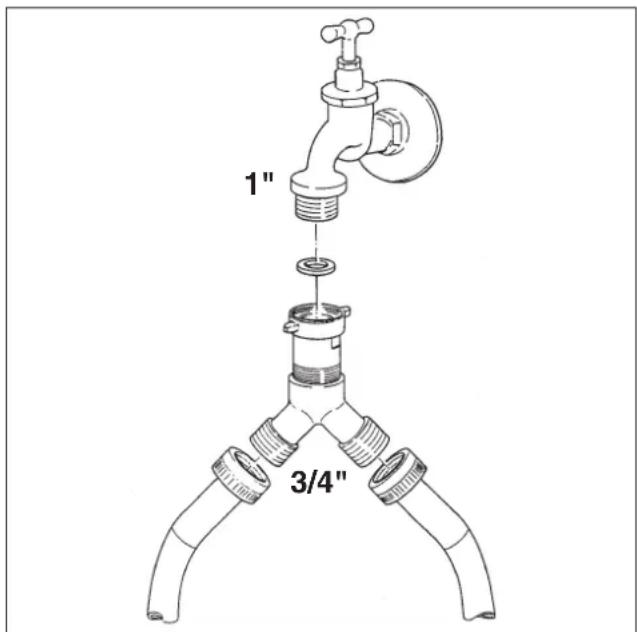

Wasseranschlüsse an der Maschine 34

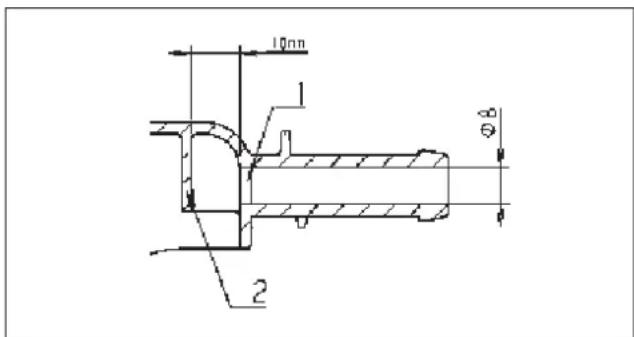

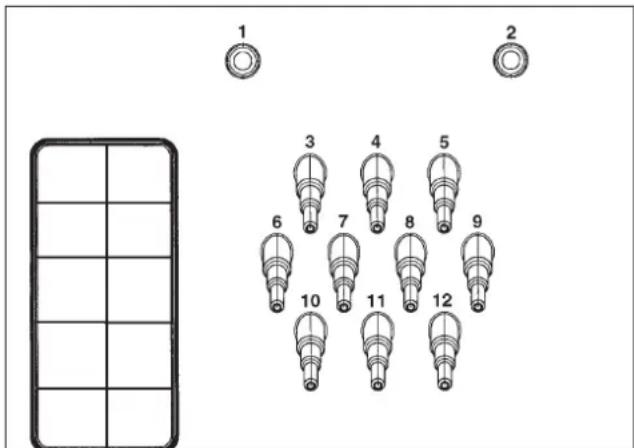

Dosiermittelanschluss am Mischkasten der Flüssigdosierung....35

Elektroanschluss....36

Dosierpumpen anschließen 37

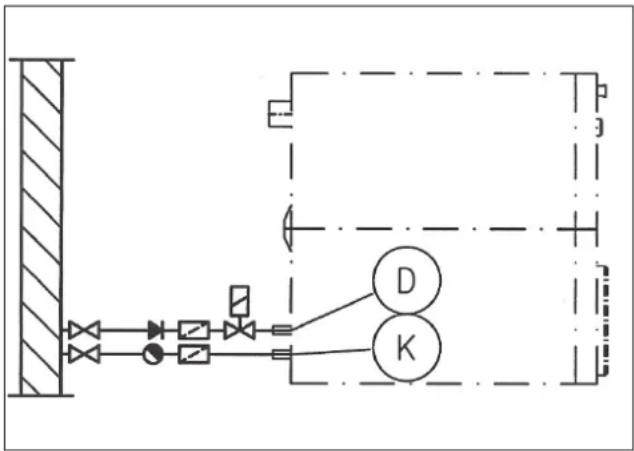

Dampfanschluss 37

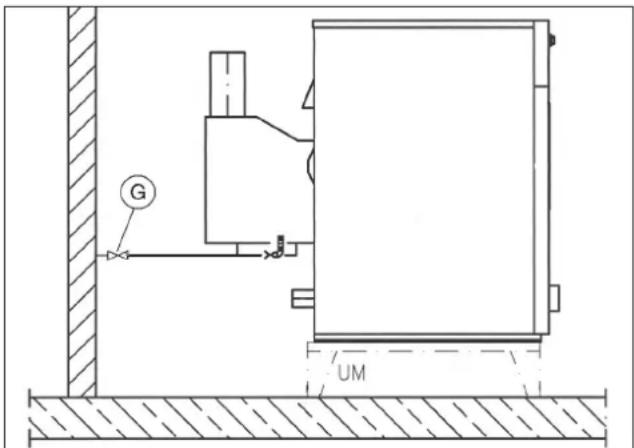

Gasanschluss 37

Technische Daten 38

Erläuterung der Sicherheits- und Warnhinweise an der Maschine

Lesen Sie die Gebrauchsanweisung.

Lesen Sie die Anweisungen z.B. Installationsanweisung.

Vorsicht, heiße Oberflächen.

Vorsicht, Spannung bis 1000 Volt.

Erdung

Lesen Sie die Gebrauchsanweisung, bevor Sie Ihre Waschmaschine in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an Ihrer Waschmaschine.

Bestimmungsgemäße Verwendung der Waschmaschine

Diese Waschmaschine ist nur zur Anwendung für Wäsche, die nicht mit gefährlichen oder entzündlichen Arbeitsstoffen durchsetzt ist, bestimmt.
Waschen Sie in dieser Waschmaschine ausschließlich Textilien, die vom Hersteller im Pflegeetikett als maschinenwaschbar deklariert sind oder für die Nassreinigung geeignet sind.
Auf keinen Fall in dieser Waschmaschine chemisch reinigen! Bei den meisten Reinigungsmitteln - z.B. Benzin - besteht Brand-/ Explosionsgefahr!
Lagern oder verwenden Sie in der Nähe der Waschmaschine kein Benzin, Petroleum oder sonstige leicht entzündliche Stoffe. Benutzen Sie den Maschinendeckel nicht als Ablagefläche.

Brand- und Explosionsgefahr!

Lagern Sie auf dem Maschinendeckel keine Chemikalien (flüssige Waschmittel, Waschhilfsmittel). Sie können Farbveränderungen oder auch Lackschäden hervorrufen. Versehentlich auf die Oberfläche geratene Chemikalien mit einem wassergetränkten Tuch unverzüglich abwaschen.
Wird die Maschine im gewerblichen Bereich betrieben, darf nur eingewiesenes/geschultes Personal oder Fachpersonal die Maschine bedienen. Wird die Maschine in einem öffentlich zugänglichen Bereich betrieben, muss der Betreiber die gefahrlose Benutzung der Maschine sicherstellen.

Diese Waschmaschine ist nicht für den Gebrauch im Außenbereich bestimmt.

Technisch elektrische Sicherheit

Die elektrische Sicherheit dieser Maschine ist nur dann gewährleistet, wenn sie an ein Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist. Im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen lassen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch eine fehlende oder unterbrochene Schutzleitung verursacht werden.

▶ Beschädigen, entfernen oder umgehen Sie nicht die Sicherheitseinrichtungen und Bedienungselemente der Waschmaschine.
Maschinen, bei denen Bedienungselemente oder die Isolierung von Leitungen beschädigt sind, dürfen vor einer Reparatur nicht mehr betrieben werden.
Benutzen Sie die Waschmaschine nur, wenn alle abnehmbaren Außenverkleidungsteile montiert sind und somit kein Zugriff zu stromführenden oder sich drehenden Maschinenteilen besteht.
Für den Festanschluss muss installationsseitig eine allpolige Abschaltung vorhanden sein.
Die Waschmaschine ist nur dann elektrisch vom Netz getrennt, wenn der Hauptschalter oder die Sicherung ausgeschaltet ist.
Reparaturen an elektro-, gas- oder dampfbeheizten Maschinen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Versuchen Sie nie, die Fülltür der Waschmaschine gewaltsam zu öffnen. Um die Sicherheitsfunktion des Türschlosses zu gewährleisten, ist der Türgriff mit einer Überreißsicherung versehen.
Defekte Bauteile dürfen nur gegen Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleisten wir, dass sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Maschinen stellen.
Die Verwendung bester Materialien und alle angewandte Sorgfalt bei der Herstellung schützt die Zulaufschläuche nicht vor alterungsbedingten Schäden. Durch Risse, Knicke, Beulen oder ähnliche Merkmale können Undichtigkeiten entstehen, aus denen Wasser ausfließt. Kontrollieren Sie deshalb die Zulaufschläuche in regelmäßigen Abständen. Sie können sie dann rechtzeitig austauschen und Wasserschäden verhindern.
Für diese Waschmaschine gelten die Berufsgenossenschaftlichen Regeln (BGR). Es wird empfohlen, die Überprüfungen gemäß der Berufsgenossenschaftlichen Regeln - BGR 500 /Kapitel 2.6/Abschnitt 4 durchzuführen. Das für die Prüfdokumentation erforderliche Prüfbuch ist beim Miele Kundendienst erhältlich.

Gasbeheizte Waschmaschinen

Vorsichtsmaßnahmen bei Gasgeruch

• Sofort alle Flammen löschen!
• Sofort alle Fenster und Türen öffnen!
• Sofort die Absperreinrichtungen am Gaszähler oder die Hauptabsperreinrichtung schließen!
• Räume, in denen sich Gasgeruch bemerkbar macht, nicht mit offenem Licht betreten!

- Kein Streichholz oder Feuerzeug anzünden!

- Nicht rauchen!

- Keine elektrischen Funken erzeugen: z.B. durch das Herausziehen von elektrischen Steckern oder das Betätigen von elektrischen Schaltern und Klingeln.

- Das für die Waschmaschine bauseitig installierte Gas-Absperrventil schließen.

- Kann die Ursache des Gasgeruches nicht gefunden werden, obwohl alle Gasarmaturen geschlossen sind, ist das zuständige Gas-Versorgungs-Unternehmen sofort anzurufen.

Achtung! Vor Abschluss der Arbeiten bei Inbetriebnahme, Wartung, Umbau und Reparatur sind sämtliche gasführenden Bauteile, vom Handabsperrventil bis zur Brennerdüse, auf Dichtigkeit zu überprüfen. Messstutzen am Gasventil sind besonders zu beachten.

Die Überprüfung ist bei eingeschaltetem und bei ausgeschaltetem Brenner durchzuführen.

Maschinenbenutzung

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Waschmaschine sicher zu bedienen, dürfen die Waschmaschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Erlauben Sie Kindern nie, in, auf oder in der Nähe der Waschmaschine zu spielen oder sogar selbst die Waschmaschine zu bedienen.
Wenn Sie mit hohen Temperaturen waschen, denken Sie daran, dass das Schauglas heiß wird. Hindern Sie deshalb Kinder daran, während des Waschvorganges das Schauglas zu berühren.
▶ Schließen Sie die Fülltür nach jedem Waschgang. So können Sie vermeiden, dass:

• Kinder versuchen, in die Waschmaschine zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in die Waschmaschine klettern.
  Überzeugen Sie sich vor der Wäscheentnahme stets davon, dass die Trommel stillsteht. Beim Hineingreifen in eine noch drehende Trommel besteht erhebliche Verletzungsgefahr.
  ▶ Quetsch- und Schergefahr besteht an den Scharnieren der Fülltür.
  Der Bereich zum vollständigen Öffnen der Fülltür darf nicht durch Türen oder bauliche Gegebenheiten beeinträchtigt sein.
  Das beim Waschen anfallende Wasser ist Lauge und kein Trinkwasser!

Leiten Sie diese Lauge in ein entsprechend dafür ausgelegtes Abwassersystem.

Die Waschmaschine sollte ohne Aufsicht nur dann betrieben werden, wenn sich ein Bodenablauf (Gully) in direkter Nähe des Gerätes befindet.
Bei ausgeschalteter Waschmaschine und geschlossener Fülltür zuerst die Waschmaschine einschalten und dann die Fülltür öffnen.

Tritt bei offener Fülltür Wasser aus dem Laugenbehälter: Fülltür schließen und die Waschmaschine einschalten.

Den Desinfektionsstandard thermischer sowie chemothermischer Verfahren (aus der Liste, gemäß § 18 IFSG) hat der Betreiber in der Routine durch entsprechende Prüfungen sicherzustellen. Die Verfahren sollten periodisch thermoelektrisch mittels Loggern oder bakteriologisch mittels Bioindikatoren überprüft werden. Auf die Einhaltung des Verfahrensparameter, Temperatur und bei chemisch thermischen Programmen auch der Konzentration hat der Betreiber insbesondere zu achten. Desinfektionsprogramme dürfen nicht unterbrochen werden, da sonst das Desinfektionsergebnis eingeschränkt sein kann.

Achten Sie bei der Anwendung und Kombination von Waschhilfsmitteln und Spezialprodukten unbedingt auf die Verwendungshinweise der Hersteller. Setzen Sie das jeweilige Mittel nur für den vom Hersteller vorgesehenen Anwendungsfall ein, um Materialschäden und heftigste chemische Reaktionen zu vermeiden.
Lassen Sie sich die Unbedenklichkeit des Einsatzes dieser Mittel in Waschmaschinen durch den Waschmittelhersteller bestätigen.
Färbe- / Entfärbemittel sowie Entkalkungsmittel müssen für den Einsatz in Waschmaschinen geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.
Prüfen Sie das Waschergebnis bei Wäsche, die mit biologischen Ölen oder Fetten verschmutzt ist. Nicht ausreichend gewaschene Wäsche kann beim Trockenprozess zur Selbstentzündung führen. Setzen Sie für solche Wäsche spezielle Waschmittel oder Waschprogramme ein.
Zur Reinigung der Waschmaschine darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.

Weitere Hinweise

Desinfektions- und Reinigungsmittel enthalten häufig chlorhaltige Verbindungen. Trocknen solche Mittel auf Edelstahl-Oberflächen an, können die entstehenden Chloride den Edelstahl angreifen und Rost erzeugen. Durch Verwendung chlorfreier Mittel zum Waschen/Desinfizieren sowie zum Reinigen der Edelstahlflächen schützen Sie ihr Gerät vor Rostschäden. Lassen Sie sich im Zweifelsfall die Unbedenklichkeit des Mittels durch den Hersteller bestätigen. Versehentlich auf die Edelstahl-Oberfläche geratene chlorhaltige Mittel mit Wasser abwaschen, danach die Oberfläche mit einem Tuch trockenreiben.
Die anwendungstechnische Empfehlung chemischer Waschhilfsmittel bedeutet nicht, dass der Gerätehersteller die Einflüsse dieser Hilfsmittel auf das Waschgut und die Waschmaschine verantwortet. Beachten Sie, dass Produktveränderungen, die vom Hersteller dieser Hilfsmittel nicht bekanntgegeben wurden, die Qualität des Waschergebnisses beeinträchtigen können.

Benutzung von Zubehör

Zubehrteile dürfen nur dann eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.
Bei Verwendung von externen Zusatzkomponenten, wie z.B. Sauglanzen, elektronische Wasserzähler, Dosiermengenzähler, Signalgeber, muss die Schutzklasse II eingehalten werden. Beim Anschluss eines externen PCs muss dieser den Anforderungen nach EN 60950-1:2001 (IEC 60950-1:2001) entsprechen.

Chlor und Bauteilschäden

Hinweise zur Behandlung mit Chlorbleichen und Perchlorethylen

Mit steigendem Einsatz von Chlor steigt die Wahrscheinlichkeit von Bauteilschäden.

Der Einsatz von chlorhaltigen Mitteln, wie beispielsweise Natrium-Hypochlorit und pulverförmigen Chlorbleichen, kann, abhängig von der Chlor-Konzentration, der Einwirkzeit und der Temperatur die Schutzschicht von Edelstahl zerstören und zu Korrosion an Bauteilen führen. Aus diesem Grund sollte auf den Einsatz solcher Mittel verzichtet werden und stattdessen möglichst Bleichmittel auf Sauerstoffbasis eingesetzt werden.

Werden dennoch bei speziellen Verschmutzungen chlorhaltige Bleichmittel verwendet, muss unbedingt immer ein Antichlorierungsschritt durchgeführt werden. Andernfalls können die Bauteile der Waschmaschine und die Wäsche nachhaltig und irreparabel geschädigt werden.

Antichlor-Behandlung

Die Antichlor-Behandlung muss direkt im Anschluss an die Chlorbleiche stattfinden. Am besten unter Verwendung von Wasserstoffperoxid oder eines Wasch- bzw. Bleichmittels auf Sauerstoffbasis und ohne das Bad zwischendurch abzulassen.

Mit Thiosulfat kann sich, besonders beim Einsatz von hartem Wasser, Gips bilden, der zu Inkrustationen auf der Wäsche oder zu Ablagerungen in der Waschmaschine führen kann. Da die Behandlung mit Wasserstoff-Peroxid den Neutralisationsprozess von Chlor unterstützt, ist diese Anwendung vorzuziehen.

Die genauen Einsatzmengen der Hilfsmittel und die Behandlungstemperaturen müssen vor Ort entsprechend der Dosierungsempfehlungen der Wasch- und Hilfsmittelhersteller eingestellt und überprüft werden. Auch muss getestet werden, ob kein Rest-Aktivchlor in der Wäsche verbleibt.

Entsorgung des Altgerätes

Sollten Sie eine alte Waschmaschine ausrangieren (zur Verschrottung geben), dann machen Sie vorher das Türschloss unbrauchbar. Sie verhindern damit, dass spielende Kinder sich einsperren und in Lebensgefahr geraten.

Werden weitere Personen in die Handhabung der Waschmaschine eingewiesen, so sind ihnen diese wichtigen Sicherheitshinweise zugängig zu machen und/oder vorzutragen.

Bewahren Sie diese Gebrauchsanweisung auf!

Entsorgung der Transportverpackung

Die Verpackung schützt die Maschine vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Halten Sie Verpackungsmaterialien wie Wickelfolien oder Plastiksäcke von Kindern fern. Erstickungsgefahr.

Entsorgung des Altgeräts

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Bitte sorgen Sie dafür, dass Ihr Altgerät entsprechend den regionalen Entsorgungsvorschriften entsorgt wird.

Miele bietet ein Recyclingsystem an. Hierüber informiert Sie Ihr Fachhändler oder Vertriebszentrum.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Ab-transport kindersicher aufbewahrt wird.

Hinweise zum Energiesparen

Nutzen Sie möglichst die maximale Beladungsmenge des jeweiligen Programms. Der Energieverbrauch ist dann, bezogen auf die gesamte Wäschemenge, am günstigsten. Unterbeladung ist unwirtschaftlich. Überfüllung beeinträchtigt das Waschergebnis.

Lassen Sie die Wäsche in der Waschmaschine möglichst mit maximaler Schleuderdrehzahl ausschleudern. So sparen Sie beim Trocknen Zeit und Energie.

Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und Restwärme der Wäsche eine kürzere Verarbeitungszeit im Trockner oder mit der Muldenmangel und somit eine Energieersparnis.

Berücksichtigen Sie die Angaben des Waschmittelherstellers bei der Waschmitteldosierung.

Die Dosierung ist abhängig von der Wäschemenge, der Wasserhärte und dem Verschmutzungsgrad der Wäsche.

Die richtige Wahl der Programme (Vorwäsche, Intensiv) und Temperaturen.

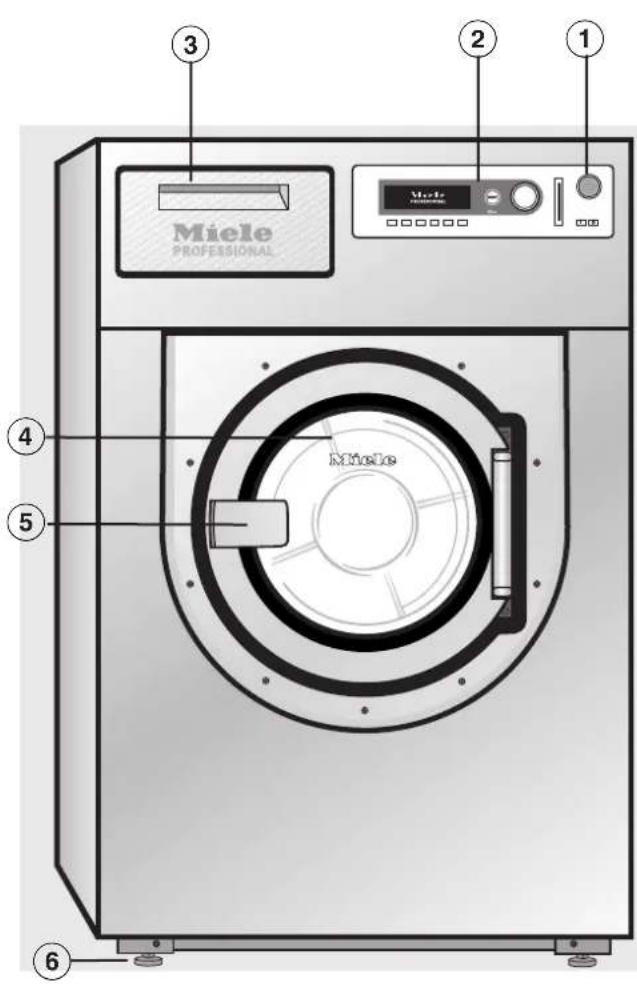

Maschinenbeschreibung

Miele PROFESSIONAL ① ② ③ ④ ⑤ ⑥

① Not-Aus-Schalter
Durch Drücken auf den roten Knopf wird die Maschine ausgeschaltet.
② Schalterblende

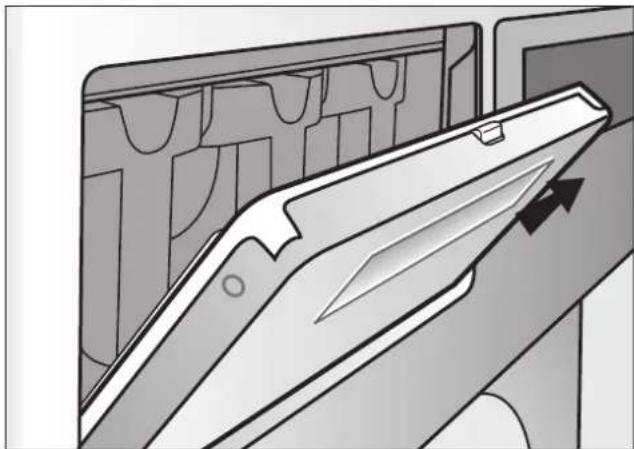

③ Waschmittel-Einspülkasten

Die Klappe ist durch Ziehen am Griff zu öffnen.

④ Fülltür

Die Fülltür ist durch Ziehen am Türgriff zu öffnen. Die Fülltür nie mit Gewalt öffnen!

⑤ Türgriff

Um die Sicherheitsfunktion des Türschlosses zu gewährleisten, ist der Türgriff mit einer Überreißsicherung versehen (siehe Störungshilfen).

⑥ Schraubfuß, verstellbar (4 Stück)

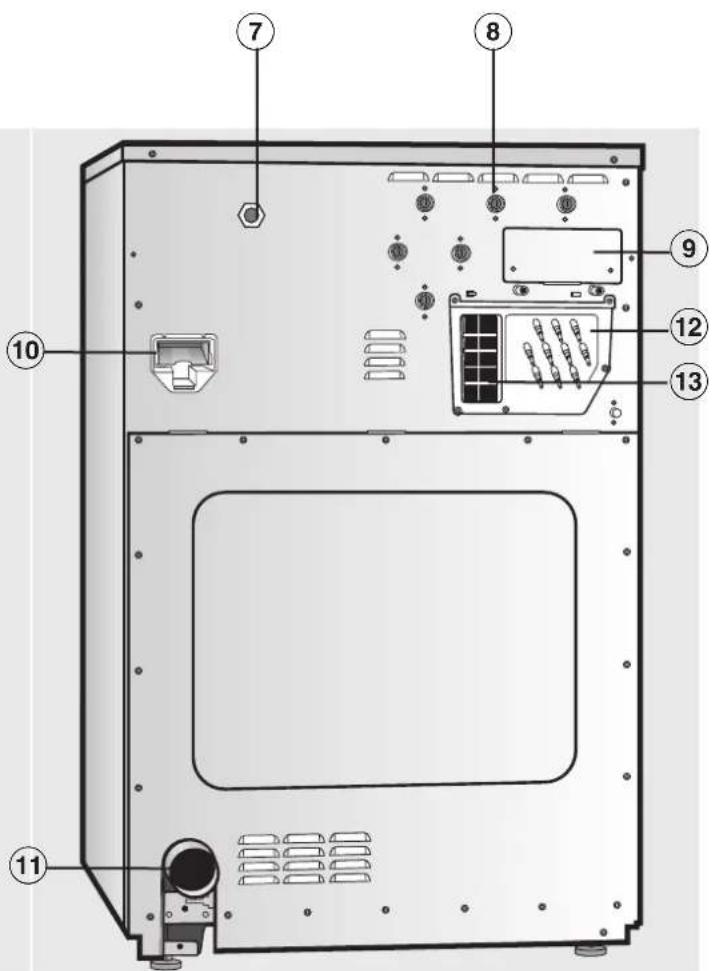

⑦ Elektroanschluss
⑧ Wasseranschlüsse
⑨ Anschlüsse Wasserrückgewinnung
⑩ Kommunikationsschacht
⑪ Wasserablauf
⑫ Anschlüsse Flüssigdosierung
⑬ Wrasenabzug

Siehe Kapitel "Aufstellen und Anschließen"

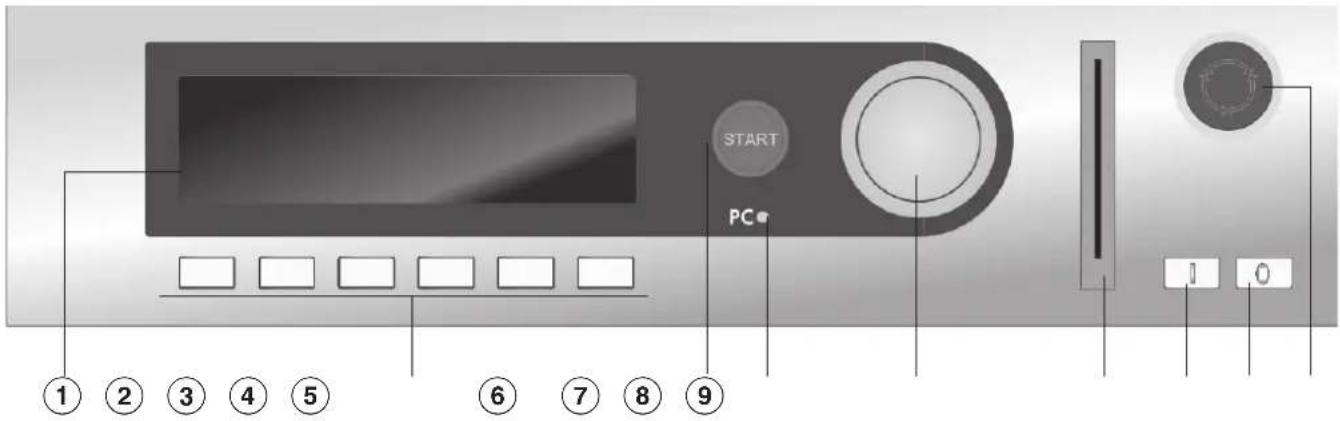

START PC 1 0 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

Funktion der Bedienungselemente

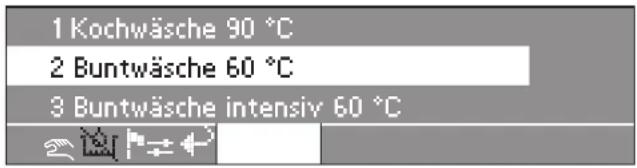

① Display

1 Kochwäsche 90 °C

2 Buntwäsche 60 °C

3 Buntwäsche intensiv 60 °C

Nach dem Einschalten erscheint kurzzeitig die Willkommensanzeige und dann die Programmliste. Das zuletzt gestartete Programm ist markiert.

② Funktionstasten

Entsprechend dem Maschinenstatus werden diesen Tasten bestimmte Funktionen zugeordnet. Diese erscheinen über den Tasten im Display und sind nach Betätigung markiert.

Bei Umprogrammierung auf "Tastenbelegung direkt" können die ersten 6 Programme der Programmliste direkt über Taste 1 - 6 angewählt werden.

③ Starttaste

Die Ringbeleuchtung blinkt, wenn ein angewähltes Programm startbar ist. Mit Betätigung wird das gewählte Programm gestartet. Nach Start eines Programmes kann mit Betätigung dieser Taste der Displayinhalt wie vor Programmstart angezeigt werden.

④ Optische Schnittstelle PC

Mit einer PC-Software kann eine Datenübertragung von der Steuerung zum PC und umgekehrt vorgenommen werden.

Der Anschluss erfolgt über die optische Schnittstelle von vorn durch die Schalterblende.

⑤ Drehwahlschalter

Durch Drehen des äußeren Ringes sind Displayauswahl- und Eingabefelder anwählbar.

Durch Drücken des inneren Knopfes werden Displayauswahl- oder Eingabefeld zur Veränderung freigegeben oder nach Veränderung bestätigt.

⑥ Kartenleser

Wird eine Karte eingeführt, kann mit den Programmen, die sich auf der Karte befinden, gewaschen werden.

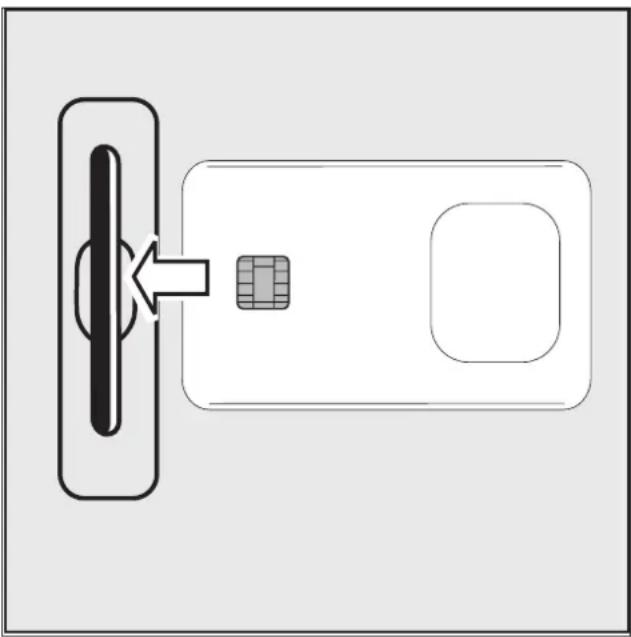

Karte in Pfeilrichtung einführen.

⑦ I Netz-Ein Schalter

Maschine einschalten

⑧ 0 Netz-Aus Schalter

Maschine ausschalten

⑨ Not-Aus-Schalter

Betätigung nur bei Gefahr.

Durch Drücken auf den roten Knopf wird die Maschine ausgeschaltet. Nach Gefahrenbeseitigung wird der Schalter durch Rechtsdrehung entriegelt.

Es ist erneut die Taste "START" zu drücken, damit das unterbrochene Programm fortgesetzt wird.

Funktionstasten

Bei Betätigung wird die Funktion aktiviert und bei nochmaliger Betätigung abgewählt.

Stop/Ende

Die rechte Funktionstaste wird nach Programmstart als Endetaste benutzt.

Nach Betätigung wird das angewählte Programm gestoppt oder ein gestopptes Programm beendet.

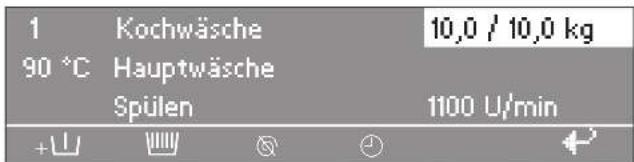

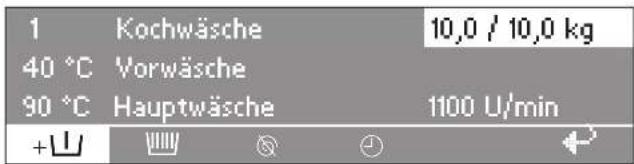

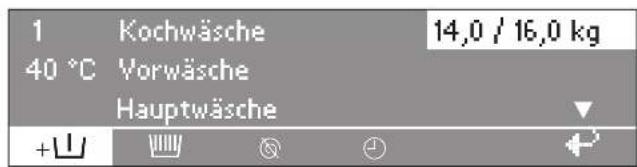

+Block plus

Der entsprechende Programmblock (z. B. Vorwäsche) wird dem Programm hinzugefügt.

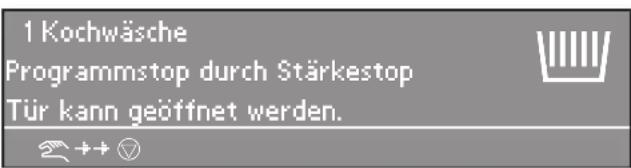

Stärkestop

Soll die Wäsche gestärkt werden, so ist die Taste zu betätigen.

Schleuderstop

Soll im Anschluss an das Spülen nicht geschleudert werden, so ist die Taste zu betätigen.

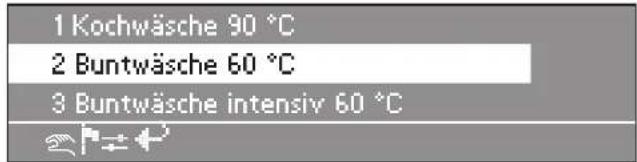

Einstellungen

Mit Betätigung der Taste kann vorübergehend auf eine andere Sprache umgeschaltet werden.

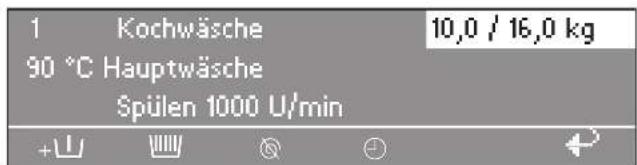

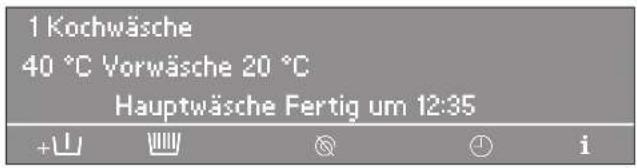

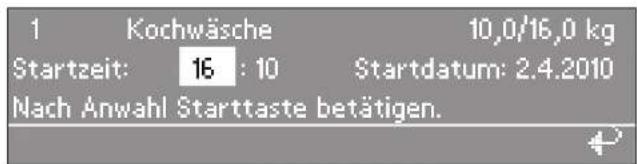

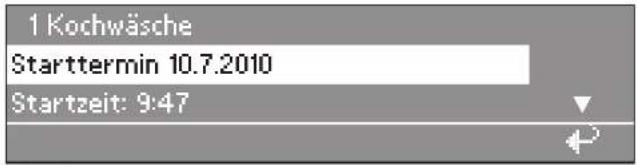

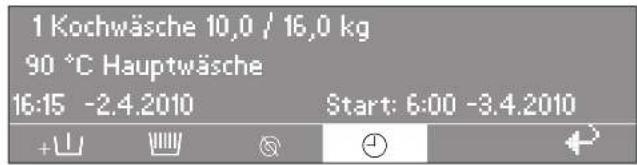

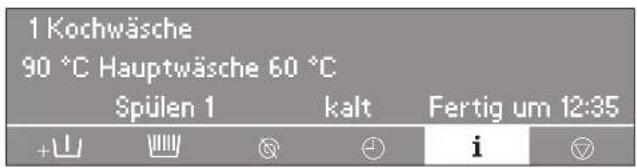

Starttermin

Mit Betätigung der Taste vor Programmstart erscheint im Display der Hinweis, dass eine Startzeit gewählt werden kann.

i Information

Mit Betätigung der Taste erscheinen im Display Programminformationen.

Wasserablauf

Handsteuerung

Siehe Programmieranweisung

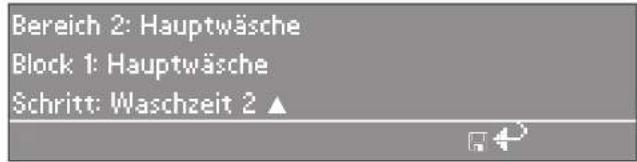

→→ Raffen

Das laufende Programm kann gerafft oder Programmblöcke wiederholt werden.

Zurück

Zurück zur vorherigen Displayseite.

▼/▲ Hinweis auf folgende / vorherige Zeile

Speichern

Siehe Programmieranweisung

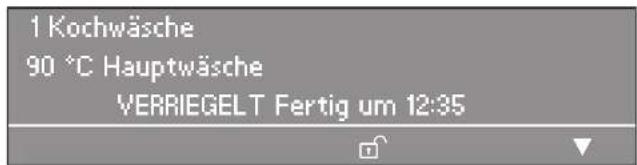

Programm verriegelt

Ist ein verriegeltes Programm gestartet worden, so kann dieses nach Ablauf von 1 Minute mit der Endetaste nicht mehr gestoppt und abgebrochen werden.

Programm entriegelt

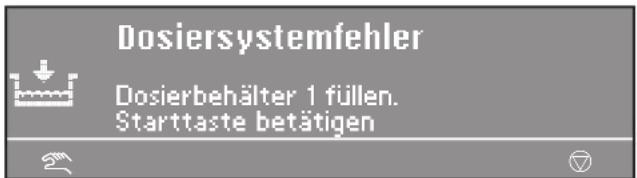

Dosierung

Dosierung ausgeschaltet

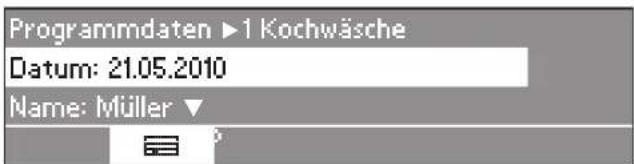

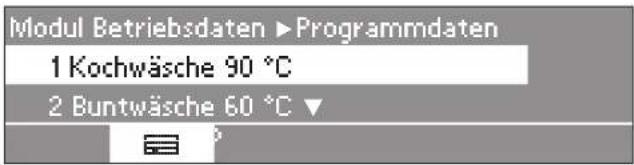

Betriebsdaten

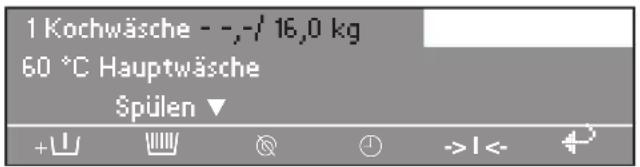

->I<- 0-Setzung (tarieren)

Steht die Beladeanzeige bei leerer Trommel nicht auf "00,0", erfolgt das Tarieren mit dieser Taste.

Datenübertragung

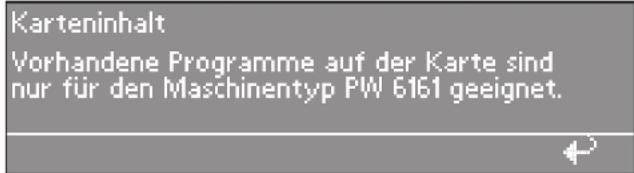

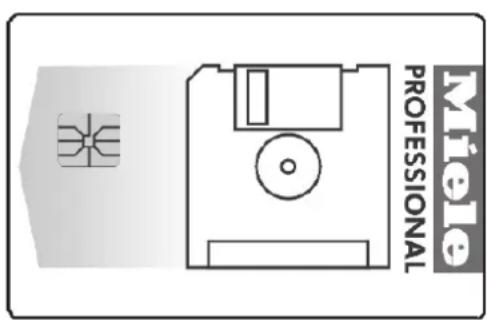

Karte Betreiber

Miele PROFESSIONAL

Auf dieser Karte befinden sich noch keine Programme.

Datenübertragung von der Steuerung auf die Karte und umgekehrt siehe Programmieranweisung.

Die Karte kann max. 30 Programme zu je 6 Blöcken aufnehmen.

Die Rückseite der Karte kann beschriftet werden.

Die Erstinbetriebnahme der Waschmaschine darf nur durch den Kundendienst oder einen autorisierten Fachhändler vorgenommen werden.

■ Bauseitige Absperrventile für Wasser und je nach Beheizungsart Gas oder Dampf öffnen.
■ Hauptschalter (bauseitig) einschalten.
■ Mit der Taste I "Netz-Ein" die Maschine einschalten.

Miele

PROFESSIONAL

PW 6xx7

Willkommen

Im Display erscheint die Willkommensanzeige.

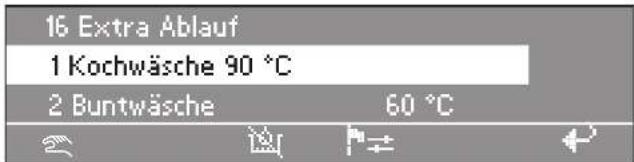

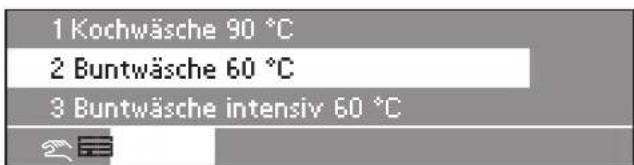

1 Kochwäsche 90 °C

2 Buntwäsche 60 °C

3 Buntwäsche intensiv 60 °C

und anschließend die Programmliste (das zuletzt gestartete Programm ist markiert).

Durch Drehen des Drehwahlschalters ist ein Programm anwählbar und kann mit Betätigung der Taste "START" sofort gestartet werden.

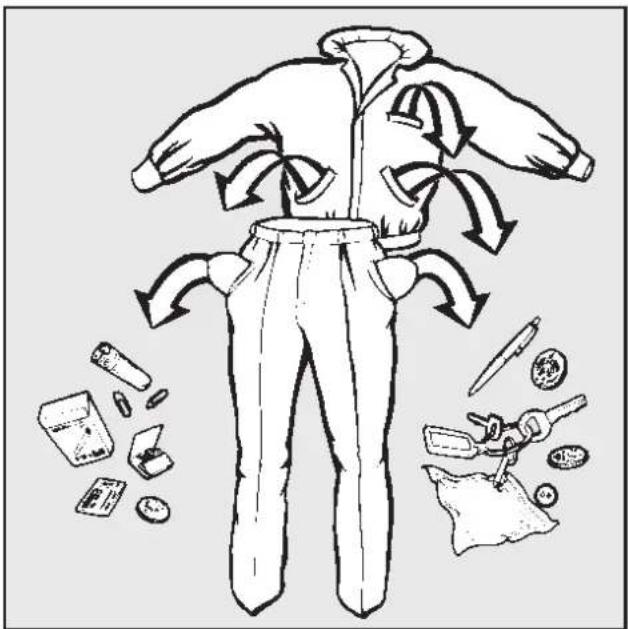

Wäsche vorbereiten

Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

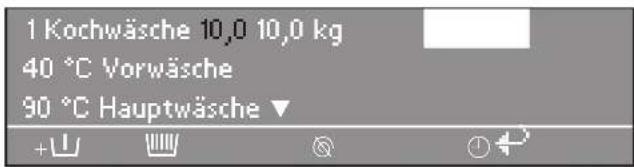

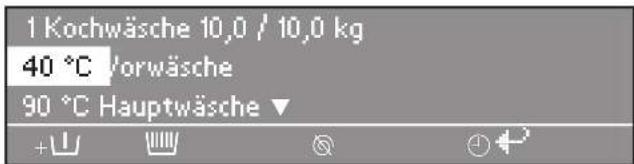

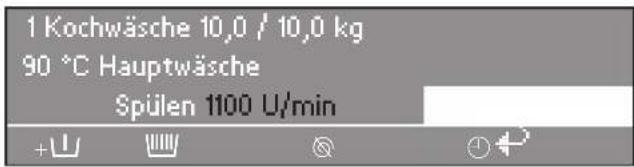

Füllgewichte der Standardprogramme

(Trockenwäsche)

PW 6107	PW 6137	PW 6167	PW 6207
1 Kochwäsche 90^ 2Buntwäsche 60^ 3Buntwäsche 60^ Intensiv4Buntwäsche 30^ 5Buntwäsche 30^ Intensiv6Buntwäsche Eco kurzmax. 10 kg	max. 13 kg	max. 16 kg	max. 20 kg
7Pflegeleicht 60^ 8Pflegeleicht 60^ Intensiv9Pflegeleicht 30^ 10Pflegeleicht 30^ Intensivmax. 5 kg	max. 6,6 kg	max. 8 kg	max. 10 kg
11Feinwäsche12Wolle 30^ 13Handwaschbare Wolle 30^ max. 4 kg	max. 5,2 kg	max. 6,4 kg	max. 8 kg

Die Füllgewichte anderer Programme sind in der entsprechenden Programmübersicht angegeben.

■ Wäsche einfüllen.
■ Fülltür am Türgriff schließen, nicht zuwerfen.

Achten Sie darauf, dass keine Wäschestücke zwischen Fülltür und Einfüllöffnung eingeklemmt werden.

Waschmittelzugabe

■ Für die Standardprogramme Waschmittel für die Hauptwäsche in Einspülschale 📊 und falls gewünscht, Waschmittel für die Vorwäsche in Einspülschale 📊, Schönungsmittel in die vordere Einspülschale 🌐 eingeben.

■ Weitere flüssige Hilfsmittel in die hintere Einspül- schale ⚙️ eingeben (wenn dieses programmiert ist).

■ Bei den Einspülschalen ⚙️ dürfen Waschhilfsmittel nicht über die Markierung hinaus eingefüllt werden, da sie sonst sofort durch den Saugheber in den Laugenbehälter laufen.

Bleichmittel

Bleichen Sie nur Textilien, die mit dem Pflegesymbol △ gekennzeichnet sind.

Die Zugabe von flüssigem Bleichmittel darf nur in eine dafür vorgesehene Einspülschale erfolgen. Nur dann ist gewährleistet, dass das Mittel automatisch wäschegerecht zum 2. Spülgang eingespült wird. Die Zugabe flüssiger Bleichmittel bei Buntwäsche ist nur dann unbedenklich, wenn der Textilhersteller in der Pflegekennzeichnung auf die Farbechtheit hinweist und das Bleichen ausdrücklich erlaubt.

Für das Bleichen muss zusätzlich ein 3. Spülgang programmiert werden (siehe Programmieranweisung Profitronic M).

⚠️ Mit steigendem Einsatz von Chlor steigt die Wahrscheinlichkeit von Bauteilschäden.

Färbe- / Entfärbemittel sowie Entkalkungsmittel müssen für den Einsatz in Waschmaschinen geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.

Waschmitteldosierung

Eine Überdosierung ist grundsätzlich zu vermeiden, da sie zur erhöhten Schaumbildung führt.

- Keine stark schäumenden Waschmittel verwenden. - Angaben des Waschmittelherstellers berücksichtigen.

Die Dosierung ist abhängig von:

• der Wäschemenge
• der Wasserhärte
  – dem Verschmutzungsgrad der Wäsche

Dosiermenge

Wasserhärte und die Angaben des Waschmittelherstellers berücksichtigen.

Wasserhärten

Härtebereich	Wassereigenschaften	Gesamthärtemmol/l	deutsche Härte °d
I weich 0 - 1,3 0 - 7
II mittel 1,3 - 2,5 7 - 14
III hart 2,5 - 3,8 14 - 21
IV sehr hart über 3,8 über 21

Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ihrem Wasserversorgungsunternehmen.

Gasbeheizte Maschinen

Bei gasbeheizten Maschinen wird die Waschlauge über das Heizregister umgepumpt. Diese zusätzliche Bewegung der Lauge fördert die Schaumbildung. Es darf deshalb nicht überdosiert werden oder stark schäumende Waschmittel verwendet werden.

Kommt es zur erhöhten Schaumbildung, setzen Sie schaumreduzierte Waschmittel ein oder ziehen Sie einen Waschmittelanwendungstechniker hinzu.

Programm wählen

■ Durch Drehen des Drehwahlschalters ein Programm (z.B. Programm 1 Kochwäsche) anwählen.

Im Display wird (z.B.) Folgendes angezeigt:

16 Extra Ablauf 1 Kochwäsche 90 °C 2 Buntwäsche 60 °C

Zusatzfunktionen

Vorwäsche, Stärkestopp oder Schleuderstopp wählen

■ Das angewählte Programm durch Drücken des inneren Knopfes am Drehwahlschalter bestätigen.

Im Display wird (z.B.) Folgendes angezeigt:

1 Kochwäsche 10,0 / 10,0 kg 90 °C Hauptwäsche Spülen 1100 U/min +山

■ Programmblock Vorwäsche, wenn gewünscht, durch Betätigen der Funktionstaste + "Blockplus" hinzuwählen.

Bei betätigter Funktionstaste + "Blockplus" wird im Display Folgendes angezeigt:

1 Kochwäsche 10,0 / 10,0 kg 40 °C Vorwäsche 90 °C Hauptwäsche 1100 U/min +山

Das Feld "+山" ist markiert.

Durch nochmalige Betätigung kann die Funktion wieder abgewählt werden.

Soll die Wäsche gestärkt werden, so ist die Taste "Stärkestopp" zu betätigen.

Soll im Anschluss an das Spülen nicht geschleudert werden, so ist die Taste ☒ "Schleuderstopp" zu betätigen.

Sollen keine weiteren Veränderungen am Programm vorgenommen werden:

■ Taste "START" eindrücken, das Waschprogramm läuft ab.

Sollen vor Programmstart Veränderungen wie z.B. Füllgewicht, Temperatur oder Schleuderdrehzahl vorgenommen werden:

Füllgewicht

Vor Programmstart kann die entsprechende Beladungsmenge manuell eingegeben werden.

1 Kochwäsche 10,0 10,0 kg 40 °C Vorwäsche 90 °C Hauptwäsche ▼

■ Durch Drehen des Drehwahlschalters auf das Eingabefeld "Füllgewicht" gehen, durch Drücken des Drehwahlschalters bestätigen. Durch Drehen das Füllgewicht verändern und durch Drücken des Drehwahlschalters bestätigen.

Temperatur in 1 °C-Stufen von kalt, 15 bis max. 95 °C.

■ Durch Drehen des Drehwahlschalters das Feld "Temperatur" (40 °C für die Vorwäsche) anwählen und durch Drücken des Drehwahlschalters bestätigen.

1 Kochwäsche 10,0 / 10,0 kg 40 °C Vorwäsche 90 °C Hauptwäsche ▼ + U 🎨 🔒 ⏰️ ↺

■ Durch Drehen des Drehwahlschalters die Temperatur verändern und durch Drücken bestätigen.

Schleuderdrehzahl in 25 U/min-Stufen von 0,300 bis maximale Schleuderdrehzahl.

■ Durch Drehen des Drehwahlschalters das Feld "Drehzahl" (1100 U/min für das Endschleudern) an- wählen und durch Drücken des Drehwahlschalters bestätigen.

1 Kochwäsche 10,0 / 10,0 kg 90 °C Hauptwäsche Spülen 1100 U/min

■ Durch Drehen des Drehwahlschalters die Drehzahl verändern und durch Drücken bestätigen.

Maximale Schleuderdrehzahlen

PW 6107	PW 6137	PW 6167	PW 6207
1200 U/min	1100 U/min	1150 U/min	1100 U/min

■ Taste "START" eindrücken, das Waschprogramm läuft ab.

Nach dem Programmstart wird der Programmablauf im Display angezeigt.

1 Kochwäsche 40 °C Vorwäsche 20 °C Hauptwäsche Fertig um 12:35

In der 2. Displayzeile, hier Vorwäsche, erscheint zusätzlich die aktuelle Laugentemperatur.

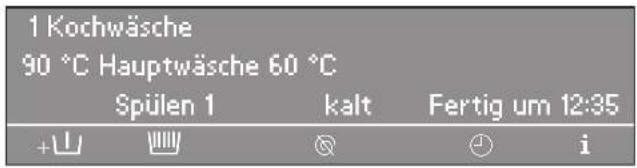

1 Kochwäsche 90 °C Hauptwäsche 60 °C Spülen 1 kalt Fertig um 12:35 +山 i

Ist der Programmblock Vorwäsche beendet, erscheint in der zweiten Zeile der Programmblock Hauptwäsche mit der aktuellen Laugentemperatur. Darunter erscheint der nachfolgende Programmblock, hier Spülgang 1.

Programmendeanzeige, rechts im Display, zeigt die Uhrzeit des Programmendes.

1 Kochwäsche 90 °C Hauptwäsche 60 °C Spülen 1 kalt Fertig um 12:35 + 🎨 ⚫ i ⏱

Durch Betätigung der Taste i "Information" erscheinen im Display weitere Informationen zum Waschprogramm wie z.B.:

1 Kochwäsche Starttermin 10.7.2010 Startzeit: 9:47

Zeit nach Start: 0h 23 min Restzeit: 0h 11min Programmende 12: 35 Uhr

Restzeit: Oh 11min Wiederholung: nein Bereich 3: Spülen

Block 2: Spülen 2 Schritt: Waschzeit 1 Istniveau: 22 mm ▼

Sollniveau 60 mm Ist Temperatur 35 °C Solltemperatur: 60 °C ▼

1 Kochwäsche Drehzahl: 40 U/min Rhythmus 12 / 3

■ Mit Taste 🔊 "Zurück" zum Programmablauf.

Öffnen der Fülltür nach Programmende

Am Programmende bei Trommelstillstand und kein Wasser in der Maschine wird (z.B.) Folgendes im Display angezeigt:

1 Kochwäsche Programmende Tür kann geöffnet werden.

Gleichzeitig ertönt 5 Sekunden ein akustisches Signal zum Programmende.

■ Die Fülltür durch Ziehen am Türgriff öffnen.

Hinweis: Lässt sich die Fülltür nicht öffnen, ist gegen die Fülltür zu drücken und anschließend nochmals der Türgriff zu ziehen. - Die Fülltür nie mit Gewalt öffnen! -

■ Waschgut entnehmen.

Ist das Programm mit Wasser in der Maschine oder im Schleudern abgebrochen worden, wird (z.B.) Fol- gendes im Display angezeigt:

1 Kochwäsche Programmende mit Wasser in der Maschine

oder

1 Kochwäsche Programmende mit drehender Trommel

⚠️ Die Fülltür ist verriegelt. Versuchen Sie nicht, die Fülltür gewaltsam zu öffnen.

■ Funktionstaste "Wasserablauf" drücken oder Programm Extra Schleudern wählen und Taste "START" betätigen.
Nach Programmende die Tür öffnen.
Sind keine weiteren Waschprogramme mehr vorgesehen:
■ Maschine mit der Taste 0 "Netz-Aus" ausschalten. Hauptschalter (bauseitig) ausschalten.
■ Bauseitige Absperrventile für Wasser, Gas oder Dampf schließen.

Karten, auf denen sich ein Programm befindet, sind auf einen Maschinentyp abgestimmt. Unbeschriebene Karten sind universell einsetzbar.

■ Mit der Taste I "Netz-Ein" die Maschine einschalten. Es erscheint die Willkommensanzeige

Im Display erscheinen die Programme, die sich auf der Karte befinden.

Kartenbetrieb
17 Masken 45 °C
18 Pflegeleicht 60 °C

■ Durch Drehen des Drehwahlschalter ein Programm anwählen. Durch Drücken des Drehwahlschalters wird das Programm ausgewählt.
■ Taste "START" eindrücken, das Programm läuft ab.

Nach Betätigung der Taste "START" kann die Karte aus dem Kartenleser entfernt werden. Nach Programmende wird das Programm gelöscht.

⚠️ Stecken Sie keine anderen Gegenstände als die Karte in den Karten-Schlitz.

Wurde die Karte verkehrt herum eingeführt, erscheint folgende Meldung im Display:

Kartenfehler Karte falsch im Kartenleser

■ Karte richtig in den Kartenleser stecken.

Handelt es sich um eine Karte, die nicht zu dieser Maschinentype passt, erscheint folgende Meldung im Display:

Karteninhalt Vorhandene Programme auf der Karte sind nur für den Maschinentyp PW 6161 geeignet.

■ Für den Maschinentyp geeignete Karte einsetzen.

Wäschepostenbetrieb

Einem Wäscheposten, der ein spezielles Verfahren benötigt, wird eine Karte beigelegt, auf der sich ein spezielles Programm befindet. In der Betreiberebene kann diese Funktion über den Menüpunkt "Wäscheposten" aktiviert werden. Die Steuerung der Maschine akzeptiert dann nur noch Karten für Wäscheposten auf denen sich ein Programm befindet. Auf die Programme in der Steuerung wird nicht mehr zugegriffen.

Anwahl der Sprache

Vor Programmstart kann die Landessprache über das Fahnensymbol vorübergehend verändert werden. Diese Sprachumwahl wird 5 Minuten nach Programmende und offener Tür wieder zurückgesetzt.

1 Kochwäsche 90 °C 2 Buntwäsche 60 °C 3 Buntwäsche intensiv 60 °C

Wird die Funktionstaste 📋 = gedrückt, so erscheint folgender Displayinhalt:

Einstellungen zurück ← Hauptmenü Sprache Betreiberebene

■ Durch Drücken des Drehwahlschalters "Sprache" bestätigen.

Einstellungen dansk Sprache Deutsche english

■ Durch Drehen des Drehwahlschalters die gewünschte Sprache anwählen und durch Drücken des inneren Knopfes bestätigen.

Starttermin

Soll einem Programm ein Starttermin zugeordnet werden, so kann über die Funktionstaste ⏻ "Starttermin" ein späterer Zeitpunkt zum Waschen gewählt werden.

Starttermin einstellen

Nach Programmwahl wird im Display (z.B.) Folgendes angezeigt:

1 Kochwäsche 10,0 / 16,0 kg 90 °C Hauptwäsche Spülen 1000 U/min +山

■ Funktionstaste ⏻ "Starttermin" betätigen.

Im Display wird (z.B.) Folgendes angezeigt:

1 Kochwäsche 10,0/16,0 kg Startzeit: 16 : 10 Startdatum: 2.4.2010 Nach Anwahl Starttaste betätigen.

Es erscheint immer die aktuelle Uhrzeit und Datum. Das Eingabefeld für Stunden ist markiert.

■ Durch Drücken des Drehwahlschalters die Stunde anwählen. Durch Drehen des Drehwahlschalters die Stunde verändern und durch Drücken des Drehwahlschalters bestätigen.
■ Durch Drehen des Drehwahlschalters das Feld "Minuten" anwählen und bestätigen. Durch Drehen die Minuten verändern und durch Drücken bestätigen.
■ Durch Drehen des Drehwahlschalters das Eingabefeld "Startdatum Tag" anwählen und bestätigen. Durch Drehen den Tag verändern und durch Drücken bestätigen.
■ Gegebenenfalls den Monat und das Jahr ändern.

Nach Einstellung des gewünschten Starttermines.

■ Taste "START" betätigen, das Programm wird zum eingestellten Termin gestartet.

Das Display zeigt folgenden Inhalt:

1 Kochwäsche 10,0 / 16,0 kg 90 °C Hauptwäsche 16:15 -2.4.2010 Start: 6:00 -3.4.2010 +山 🎯 ⚫ +

Das Display zeigt die aktuelle Uhrzeit und Datum und den Starttermin.

■ Wird die Fülltür nochmals geöffnet, muss die Taste "START" erneut betätigt werden.

Rücknahme der Startterminfunktion

Wird erneut die Taste ⏻ "Starttermin" betätigt oder die Taste ♦ "Zurück", werden die Veränderungen nicht übernommen.

Mit Vorwäsche

Für stark verschmutzte Wäsche kann vor dem Programmstart in den Standard-Programmen 1 bis 10 durch Betätigen der Taste + "Blockplus" eine Vorwäsche hinzugewählt werden.

Durch nochmalige Betätigung der Taste kann die Funktion wieder abgewählt werden.

Bei betätigter Taste + "Blockplus" wird im Display Folgendes angezeigt:

1 Kochwäsche 14,0 / 16,0 kg 40 °C Vorwäsche Hauptwäsche +山

Das Feld "+山" im Display wird markiert.

Stärken

Einfüllen über die Einspülschale

Stärken kann in allen Standard-Programmen (außer Extra Schleudern und Extra Ablauf) vor dem Programmstart durch Betätigen der Taste "Stärke-stop" gewählt werden. Das Feld im Display wird markiert.

Durch nochmalige Betätigung der Taste kann die Funktion wieder abgewählt werden.

1 Kochwäsche Programmstop durch Stärkestop Tür kann geöffnet werden.

Wird der Programmschritt "Stärkestop" erreicht, blinkt im Display "Stärkestop".

Die nach Herstellerangaben aufbereitete Stärke dem einfließenden Wasser über die vordere Einspülschale zugeben. Gegebenenfalls die Stärke mit Wasser verdünnen. Die Waschzeit wird automatisch um 4 Minuten verlängert.

Das Programm wird durch Betätigen der Taste "START" fortgesetzt.

Einfüllen direkt in die Trommel

Ist der Programmschritt "Stärkestop" erreicht, die Fülltür öffnen und die nach Herstellerangaben aufbereitete Stärke zugeben. Fülltür schließen.

Im Display erscheint wieder folgende Meldung:

1 Kochwäsche Programmstop durch Stärkestop Tür kann geöffnet werden.

Taste "START" betätigen und das Programm wird fortgesetzt.

Ohne Schleudern

Schleuderstop kann in allen Standard-Programmen (außer Extra Schleudern) vor dem Programmstart durch Betätigen der Taste 🔒 "Schleuderstop" gewählt werden.

Das Feld "©" im Display wird markiert.

Durch nochmalige Betätigung der Taste kann die Funktion wieder abgewählt werden.

1 Kochwäsche Programmstop durch Schleuderstop

Wird der Programmpunkt "Schleuderstop" erreicht, blinkt im Display "Schleuderstop".

Das Programm wird durch Betätigen der Taste ☑ "Stop/Ende" ohne Schleudern und mit Wasser in der Maschine beendet.

Soll das Programm mit Schleudern fortgesetzt werden, ist das durch Betätigung der Taste "START" möglich.

Programmstop

Soll das Programm gestoppt werden, ist die Taste ☑ "Stop/Ende" zu betätigen. Das Programm bleibt stehen.

1 Kochwäsche Programmstop

Soll das Programm fortgesetzt werden, ist das durch Betätigen der Taste "START" möglich.

Programmabbruch

Soll das Programm abgebrochen werden, ist die Taste ☑ "Stop/Ende" zweimal hintereinander zu betätigen. Ist das Programm mit Wasser in der Maschine oder im Schleudern abgebrochen worden, wird (z.B.) Folgendes im Display angezeigt:

1 Kochwäsche Programmstop mit Wasser in der Maschine

oder:

1 Kochwäsche Programmstop mit drehender Trommel

Um die Tür öffnen zu können, Funktionstaste "Wasserablauf" drücken oder Programm Extra Schleudern wählen und Taste "START" betätigen.

Programmabbruch verriegelter Programme

Bei verriegelten Progammen ist ein Stoppen und Abbrechen des Programms nicht mehr möglich.

1 Kochwäsche 90 °C Hauptwäsche VERRIEGELT Fertig um 12:35

Das Display zeigt diesen verriegelten Zustand an, wenn versucht wird, mit Betätigung der Taste ☑ "Stop/Ende" das Programm abzubrechen.

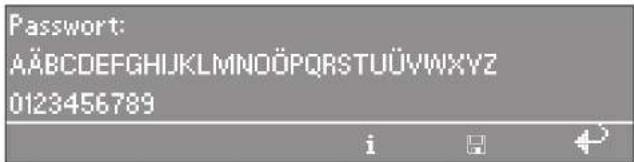

Es kann nach Drücken der Funktionstaste ☐ "Entriegeln" und Eingabe des Passwortes das Programm entriegelt werden.

Nach Passworteingabe zeigt das Display folgenden Inhalt:

Programm entriegeln?

Nach Betätigung der Taste 📄 "Speichern" erscheint der normale Displayinhalt und das Programm kann abgebrochen werden.

1 Kochwäsche 90 °C Hauptwäsche 60 °C Spülen 1 Fertig um 12:35

Programm raffen

Das laufende Programm kann gerafft oder Programmblöcke wiederholt werden.

■ Taste ☑ "Stop/Ende" betätigen, das Programm wird gestoppt.

1 Kochwäsche Programmstop

■ Nach betätigter Taste → "Raffen" erscheint im Display der aktuelle Bereich, Block oder Schritt.

Siehe auch Programmieranweisung "Programmstruktur".

Raffen -> Kochwäsche Bereich 2: Hauptwäsche

Bereich 2: Hauptwäsche Block 1: Hauptwäsche Schritt: Waschzeit 2 ▲

■ Durch Drehen des Drehwahlschalters auf Bereich gehen und durch Drücken bestätigen. Bereich: 1 Vorwäsche, 2 Hauptwäsche oder 3 Spülen wählen und bestätigen.
■ Durch Drehen des Drehwahlschalters auf Block gehen und durch Drücken bestätigen. Block: Vorwäsche 1-10, Hauptwäsche 1-10 oder Spülen 1-10 wählen und bestätigen.
■ Durch Drehen des Drehwahlschalters auf Schritt gehen und durch Drücken bestätigen. Gewünschten Programmschritt wählen und bestätigen.
■ Durch Betätigen der Taste 📁 "Speichern" und anschließend "START" wird das Raffen ausgeführt oder durch Betätigen der Taste 🔒 "Zurück" in den Programmstop gesprungen und das Raffen nicht ausgeführt.

Flüssigdosierung

① Schlauchanschlussstutzen (saugseitig)
② Schlauchanschlussstutzen (druckseitig)
③ Auslauf (bei Schlauchbruch)
④ Ansaugöffnung
⑤ Niveausonde für die Leerstandsanzeige. Bei einem leeren Dosierbehälter schalten sich die Pumpe und die Maschine selbsttätig ab.

Dosiersystemfehler Dosierbehälter 1 füllen. Starttaste betätigen

Gleichzeitig signalisiert die Waschmaschine einen Mangel an Flüssigdosiermittel.

Nach Auffüllen des Dosierbehälters kann das Programm mit Betätigung der Taste "START" fortgesetzt werden.

Abwahl der Dosierung

1 Kochwäsche 90 °C 2 Buntwäsche 60 °C 3 Buntwäsche intensiv 60 °C

Vor Programmstart ist es möglich, die Flüssigdosierung manuell über die Funktionstaste 📄 "Dosierung aus" abzuschalten.

Nach Programmstart wird nicht über die Dosierpumpen dosiert und es wird (z.B.) Folgendes im Display angezeigt:

1 Kochwäsche 10,0/10,0 kg 90 °C Hauptwäsche Spülen 1000 U/min +⊥ 🎯 🔒 ⏻

Dosiermengen

Es sind die Angaben des Waschmittelherstellers zu berücksichtigen.

⚠️ Achten Sie bei der Anwendung und Kombination von Waschhilfsmitteln und Spezialprodukten unbedingt auf die Verwendungshinweise der Hersteller. Setzen Sie das jeweilige Mittel nur für den vom Hersteller vorgesehenen Anwendungsfall ein, um Materialschäden und heftigste chemische Reaktionen zu vermeiden. Lassen Sie sich die Unbedenklichkeit des Einsatzes dieser Mittel in Waschmaschinen durch den Waschmittelhersteller bestätigen.

Flüssigwaschmittelprodukte sollten vor ihrem Einsatz der üblichen Raumtemperatur angeglichen werden, um die Viskosität und somit die Dosiermenge nicht zu beeinträchtigen.

Inbetriebnahme der Dosierpumpen

Vor der Inbetriebnahme der Flüssigdosierpumpen muss das Flüssigwaschmittel angesaugt und die Dosiermenge eingestellt werden.

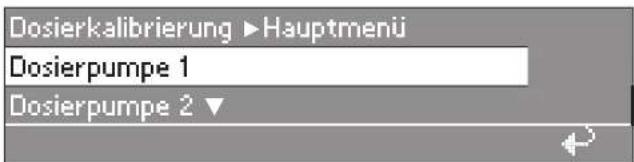

Dosierkalibrierung

Die Dosierkalibrierung wird benutzt, um die Förderleistung der einzelnen Dosierpumpen zu ermitteln.

Direkter Einsprung in die Dosierkalibrierung bei ausgeschalteter Maschine:

■ Die Multifunktionstaste 2 gedrückt halten.
■ Anschließend die Maschine durch Netz-Ein einschalten.

Anwahlmöglichkeiten: Dosierpumpe 1 bis 13

Nach Anwahl einer Dosierpumpe erscheint folgender Displayinhalt:

Dosierkalibrierung ▶ Dosierpumpe 1 V: 100ml 0/1

Die Dosiermenge ist einstellbar von 0 bis 9999 ml in 1 ml-Schritten.

■ Die Multifunktionstaste 0/1 betätigen, der Dosierschlauch füllt sich. Stoppen durch Betätigen der Taste 0/1.
■ Den Schlauch der zu ermittelnden Dosierpumpe aufsteigend in einen Messbecher halten.

⚠️ Haut- und Augenkontakt vermeiden, Schutzkleidung tragen.

■ Mit Taste ← "Zurück" zum Hauptmenü.

■ Dosierpumpe auswählen.

Dosierkalibrierung ▶ Dosierpumpe 1 V: 100ml t: 0s P: nein 0/1

■ Die Multifunktionstaste 0/1 betätigen. Stoppen der Pumpe durch Betätigen der Taste 0/1 oder nach 60 Sekunden automatisch.
■ Die in den Messbecher geförderte Menge messen.

Dosierkalibrierung ▶ Dosierpumpe 1 V: 100ml t: 30s P: 200,0 ml/min 0/1

■ Den Wert in das Feld "V:" eingeben. Die Förderleistung P in ml/min wird von der Steuerung errechnet.
■ Mit Betätigung der Funktionstaste ☐ "Speichern" wird der gemessene Wert der Pumpe zugeordnet.
■ Schlauch wieder anschließen.

Reinigung und Wartung des Dosiersystems

Alle 2 Wochen und vor längerem Stillstand der Dosierpumpen muss das Dosiersystem mit warmem Wasser durchgespült werden, um Verstopfungen und Korrosion im Dosiersystem zu verhindern.

■ Dazu die Sauglanzen mit Wasser reinigen.
■ Die Sauglanzen in einen Behälter mit warmem Wasser (40 - 50 °C) stellen.
■ Über die Dosierkalibrierung jede Pumpe ansteuern, bis das Dosiersystem durchgespült ist.
■ Die Anschlüsse, Schläuche, Dosierstutzen und deren Dichtungen auf Dichtigkeit kontrollieren.

Spitzenlastabschaltung

Bei Aktivierung der Spitzenlastfunktion wird die Heizung abgeschaltet und ein Programmstop ausgeführt. Im Display erscheint folgende Meldung:

1 Kochwäsche Programmstop durch Spitzenlastfunktion Programm läuft selbständig weiter

Nach Ende der Spitzenlastfunktion wird das Programm automatisch wie bisher fortgesetzt.

Kommunikationsmodul

Das Kommunikationsmodul ermöglicht den Anschluss eines PCs (Personal Computers) an die Maschine.

Der Schacht für das Kommunikationsmodul befindet sich auf der Rückseite der Maschine.

Ein entsprechendes Editorprogramm erhalten Sie über Ihr Vertriebs- und Servicezentrum oder Miele-Fachhändler.

Betriebsdaten

Mit dem Modul Betriebsdaten können über die Taste "Betriebsdaten" vor einem Programmstart oder nach Programmende Betriebsdaten gelesen oder gelöscht werden.

1 Kochwäsche 90 °C 2 Buntwäsche 60 °C 3 Buntwäsche intensiv 60 °C

Nach Betätigung der Taste 📄 erscheint folgender Displayinhalt:

Modul Betriebsdaten Gesamtdaten Programmdaten

Anwahlmöglichkeit:

- Gesamtdaten

Bei den Gesamtdaten werden Daten von allen Programmen gesammelt und aufsummiert.

- Programmdaten

Bei den Programmdaten handelt es sich um Daten, die während eines Programms aufgezeichnet werden.

- Daten löschen

- Modul (Gesamt- und Programmdaten löschen)

• Gesamtdaten (nur Gesamtdaten löschen)
• Programmdaten (nur Programmdaten löschen)

Durch nochmalige Betätigung der Taste ☐ "Betriebsdaten" kann die Funktion wieder abgewählt werden.

Ist die Speicherkapazität im Modul Betriebsdaten erschöpft, so erscheint nach Betätigung der Taste "START" der Hinweis, dass Betriebdaten überschrieben werden.

Wird die Taste ← "Zurück" gedrückt oder innerhalb von 30 Sekunden nicht die Taste "START", so wird das Programm nicht gestartet und das Display erscheint wie vor Programmstart.

Gesamtdaten

Modul Betriebsdaten Gesamtdaten Programmdaten

Nach Anwahl Gesamtdaten erscheint z. B. folgender Displayinhalt:

Modul Betriebsdaten ▶ Gesamtdaten Gesamteinschaltzeit: 200.987 h Betriebsstunden: 123456 h ▼

Weitere Auswahlmöglichkeit:

Gesamteinschaltzeit: 200.987 h

Betriebsstunden: 123.456 h

Aktivzeit Heizung: 73.456 h

Aktivzeit Antriebsmotor: 93.456 h

Programmstarts: 23.456

Programmstops: 567

Programmabbrüche: 67

Wassermenge: 1.234.567 l

Wäschemenge: 1.234.567 kg

Dosiermittel: 2.345 l

Energie: 12.345.678 kWh

Programmdaten

Modul Betriebsdaten Programmdaten Daten löschen

Nach Anwahl Programmdaten erscheint z. B. folgender Displayinhalt:

Modul Betriebsdaten ▶ Programmdaten 1 Kochwäsche 90 °C 2 Buntwäsche 60 °C ▼

Aus der Programmliste ist das entsprechende Programm auszuwählen und durch Drücken des Drehwahlschalters erscheint zunächst die Auflistung aller Programmstarts von Programm 1 Kochwäsche mit Datum und Startzeit.

Programmdaten ▶1 Kochwäsche Datum: 21.05.2010 Startzeit: 11:30 Datum: 21.05.2010 Startzeit: 12:30

Aus der Auflistung aller Programmstarts von Programm 1 Kochwäsche den gewünschten Programmstart anwählen und durch Drücken bestätigen.

Programmdaten ▶1 Kochwäsche Datum: 21.05.2010 Name: Müller ▼

Weitere Auswahlmöglichkeit:

Ort: Lehrte

Fabrikationsnummer: 12345678

Maschinentyp: PW 6107

Wäschemenge: 13 kg

Taste+: gedrückt

Taste Stärkestop: gedrückt

Taste Schleuderstop: nicht gedrückt

Programmstart: 11:30

Programmende: 12:05

Laufzeit gesamt: 0 h 3 5 min

Elektroenergie: 12,5 kWh

Gasenergie: 0 kWh

Dampfenergie: 0 kWh

Wassermenge gesamt: 140 l

Max. Wassertemperatur: 95 °C

Max. Wasserablauftemperatur: 45 °C

Programmänderung: 2 (nach Anwahl und Drücken des

Drehwahlschalters werden nur die letzten 3 Stops und 3

Starts angezeigt.)

Programmfehler: keine (nur die letzten 3 Fehler werden gespeichert.)

Bereich 1: Vorwäsche (nach Anwahl und Drücken des

Drehwahlschalters kann jeweils der Bereich bzw. der Block

gewählt werden.)

Block1: Vorwäsche

Laufzeit: 6 min

Wassermenge: 20 l

Dosierphase 1: Menge ml (nach Anwahl und Drücken des Drehwahlschalters werden die 6 Dosierungen angezeigt.)

Max. Temperatur: 12 °C

Haltezeit: 6 min

Dosierphase 2: nein

Daten löschen

Modul Betriebsdaten Programmdaten Daten löschen

Nach Anwahl Daten löschen erscheint folgender Displayinhalt:

Modul Betriebsdaten ▶ Daten löschen Modul: 21.02.2010 Gesamtdaten: 12.07.2010 ▼

Mit dem Menüpunkt Modul werden die Gesamtdaten und die Programmdaten aus den Betriebsdaten gelöscht.

Mit dem Menüpunkt Gesamtdaten werden nur die Gesamtdaten aus den Betriebsdaten gelöscht. Mit dem Menüpunkt Programmdaten werden nur die Programmdaten aus den Betriebsdaten gelöscht.

Nach Anwahl eines Menüpunktes und durch Drücken des Drehwahlschalters erscheint die Aufforderung zur Passworteingabe.

Password: AÄBCDEFGHIJKLMNOPQRSTUVWXYZ 0123456789

Nach Eingabe des Passworts oder Einstecken der Karte für die Betreiberebene gelangt man zum Menüpunkt. Hier erscheint eine zusätzliche Sicherheitsabfrage.

Betriebsdaten wirklich löschen?

Nach Betätigung der Taste ☐ "Speichern" werden die Daten gelöscht.

Wiegesystem

Ist die Maschine mit einem Modul Wiegesystem ausgestattet, wird das Füllgewicht der Wäsche während der Beladung in 0,2 kg-Schritten angezeigt. Daneben steht das max. Füllgewicht des gewählten Programmes.

Steht die Beladeanzeige bei leerer Trommel nicht auf "00,0", erfolgt das mit der Taste -> I <- "0 -setzen".

1 Kochwäsche 00,0 / 16,0 kg 60 °C Hauptwäsche Spülen ▼ +↓ → I<-

Wird nach der 0-Setzung (tarieren) vergessene Wäsche entnommen, erscheint folgender Displayinhalt:

1 Kochwäsche - -,-/ 16,0 kg 60 °C Hauptwäsche Spülen ▼ + [ ] [ ] [ ] > I < -

Mit der Taste -> I <- erneut auf 0 setzen.

Sollte eine Überbeladung vorhanden sein (Wäsche ist nass), wird nach Programmstart immer mit Nennbeladung gerechnet und dieser Wert auch im Betriebsdatenmodul abgespeichert.

Am Programmende, mit Trommelstillstand, erscheint die Restfeuchte der Wäsche im Display.

1 Kochwäsche Programmende Restfeuchte 60 % Tür kann geöffnet werden

Die Fülltür lässt sich nicht öffnen

■ Gegen den Türgriff drücken, die Maschine aus- und einschalten und anschließend nochmals den Türgriff ziehen.

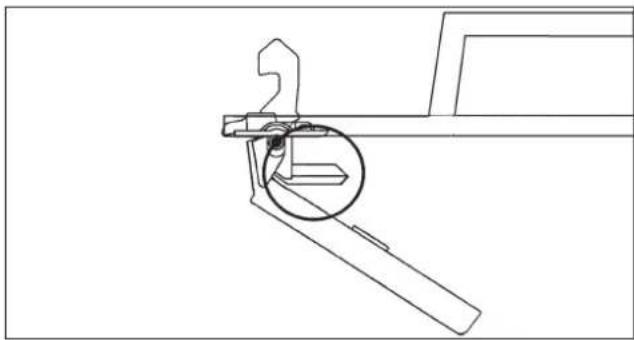

Die Sicherung des Türgriffes ist ausgerastet.

Der Türgriff hat seine Funktion verloren. Die Fülltür kann jetzt weder geöffnet noch geschlossen werden.

Das Ausrasten der Sicherung soll eine Beschädigung des Türgriffes und Schlosses bei gewaltsamer Öffnung der Fülltür verhindern.

■ Kräftig gegen den Türgriff drücken, bis die Sicherung deutlich hörbar wieder einrastet.

Die Fülltür kann wieder geöffnet (vorausgesetzt, es befindet sich kein Wasser in der Maschine) oder geschlossen werden.

Spannungsausfall während des Waschvorganges, Notentriegelung der Tür

Bei kurzzeitigem Spannungsausfall:

Das Programm bleibt in der zuletzt eingenommenen Position stehen und im Display erscheint nach Spannungswiederkehr folgende Meldung:

Spannungsunterbrechung Programmstop. Starttaste betätigen

■ Taste "START" betätigen, das Programm wird fortgesetzt.

Bei längerem Spannungsausfall:

■ Maschine ausschalten.
■ Hauptschalter (bauseitig) ausschalten.
■ Bauseitige Absperrventile für Wasser, Gas oder Dampf schließen.

Zum Entnehmen der Wäsche muss zuerst das Ablaufventil manuell geöffnet und danach die Fülltür manuell entriegelt werden.

Das Ablaufventil durch Lösen der Entlüftungsschraube (Schlüsselweite 17) an der Maschinenrückseite öffnen, aber nicht ganz herausdrehen. Die Lauge ablaufen lassen. Aus der Schraubenöffnung tritt geringfügig Wasser aus (ca. 100 ccm), das mit einem geeigneten Behältnis aufgefangen werden sollte.
■ Entlüftungsschraube anschließend wieder fest-schrauben und auf Dichtigkeit überprüfen (Wasser-absperrventil öffnen).

Miele

■ Stecken Sie einen Schraubendreher (Klinge ca. 4 mm) in die Öffnung neben dem Türschloss, sodass die Klinge in die Nut der Entriegelung ein-rastet. Durch eine leichte Drehung gegen den Uhr-zeigersinn wird die Tür entriegelt. Öffnen Sie die Tür am Türgriff. Die Fülltür nie mit Gewalt öffnen!
■ Wäsche entnehmen.

Mögliche Ursachen der erhöhten Schaumbildung

- Waschmittelsorte

■ Verwenden Sie Waschmittel, die für gewerbliche Waschmaschinen geeignet sind. Haushaltswaschmittel sind nicht geeignet.

- Überdosierung des Waschmittels

■ Beachten Sie die Dosierangaben des Waschmittelherstellers und dosieren Sie entsprechend der örtlichen Wasserhärte.

– stark schäumendes Waschmittel

■ Setzen Sie ein weniger stark schäumendes Waschmittel ein oder ziehen Sie einen Waschmittelanwendungstechniker hinzu.

- sehr weiches Wasser

■ Bei Wasser im Härtebereich 1 entsprechend den Angaben des Waschmittelherstellers weniger dosieren.

– Verschmutzungsgrad des Waschgutes

■ Bei leicht verschmutztem Waschgut entsprechend den Angaben des Waschmittelherstellers weniger dosieren.

- Rückstände im Waschgut wie z.B. Reinigungsmittel

■ Zusätzliches Vorspülen ohne Temperatur, ohne Waschmittel. Mit Einweichmittel vorbehandelte Wäsche vor dem Waschen gut spülen.

- geringe Beladungsmenge

■ Die Waschmitteldosierung entsprechend verringern.

- Trommeldrehzahl beim Waschen zu hoch (Profitronic-Steuerung)

■ Trommeldrehzahl und Waschrhythmus verringern.

- Gasbeheizte Waschmaschinen

Bei gasbeheizten Maschinen wird die Waschlauge über das Heizregister umgepumpt. Diese zusätzliche Bewegung der Lauge nutzt das Waschmittel optimal aus, fördert aber die Schaumbildung.

■ Beachten Sie die zuvor genannten Punkte.
■ Verwenden Sie ein schaumreduziertes Waschmittel.
■ Nur Profitronic-Steuerung, in Sonderfällen: Trommeldrehzahl und Waschrhythmus während der Aufheizphase verringern.

Aufspannen großer Wäschestücke während des Schleuderns

Es kann vorkommen, dass sich große Wäschestücke (z.B. Tischdecken) während des Schleuderns aufspannen. Dies kann weitgehend durch eine Umprogrammierung verhindert werden.

Wenden Sie sich an den Kundendienst.

Anzeige Serviceintervall, BGR

Erscheint im Display der Maschine nach "Netzein" folgende Meldung, muss eine Wartung durch den Kundendienst oder die jährliche BGR-Prüfung durchgeführt werden.

Serviceintervall 1

Rufen Sie den Kundendienst.

BGR-Prüfung

Rufen Sie den Kundendienst.

Nach 5 Sekunden erlischt die Anzeige.

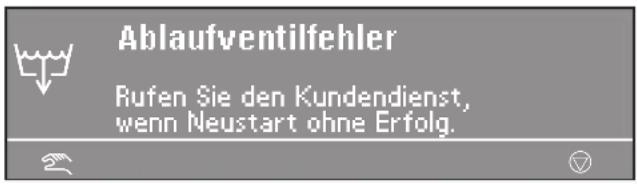

Fehlermeldungen

⚠️ Reparaturen an elektro-, gas- oder dampfbeheizten Maschinen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Treten vor oder nach Programmstart Fehlfunktionen auf, so werden diese angezeigt.

Solid gray rectangle with no visible text, symbols, or features.

Das Display bleibt dunkel. Die Waschmaschine hat keinen Strom.

■ Netzstecker, Hauptschalter und Sicherungen (bauseitig) prüfen.

Spannungsunterbrechung Programmstop. Starttaste betätigen

■ Bei Netzwiederkehr Taste "START" betätigen.

Diese Fehlermeldung kann auch bedeuten: Der Wicklungsschutz des Antriebsmotors hat ausgelöst.

■ Motor abkühlen lassen.

Wasserzulauffehler Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

■ Wasserhahn überprüfen und Taste "START" betätigen.

Türschlossfehler Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

■ Kräftig gegen den Türgriff drücken, bis das Schloss hörbar einrastet und Taste "START" betätigen.

Heizsystemfehler Programmstop. Starttaste betätigen. Programmablauf nur ohne Heizung.

■ Mit Betätigung der Taste "START" wird das Programm ohne Heizung fortgesetzt. Bei Desinfektionsprogrammen wird mit dieser Fehlermeldung das Programm abgebrochen. Rufen Sie den Kundendienst.

Antriebsystemfehler Programmstop. Starttaste betätigen. Motortemperatur zu groß.

■ Motor abkühlen lassen.

Unwuchtfehler Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

Zu große Unwucht, der Unwuchtschalter hat ausgelöst.

■ Maschine aus- und einschalten und Taste "START" betätigen.

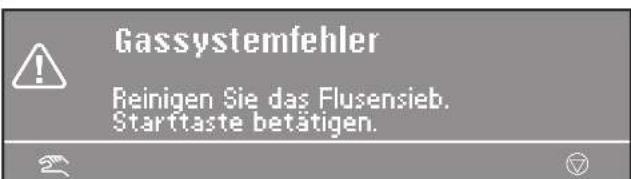

Gassystemfehler Öffnen Sie den Gashahn. Starttaste betätigen.

Erscheint die Fehlermeldung nach Programmstart:

■ Gashahn öffnen und Taste "START" betätigen.

Erscheint die Fehlermeldung mitten im Programm, handelt es sich um ein Absacken des Gasdrucks durch zusätzliche Gasverbraucher.

■ Taste "START" betätigen.

Gassystemfehler Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

■ Rufen Sie den Kundendienst, wenn ein Neustart ohne Erfolg ist.

Gassystemfehler Reinigen Sie das Flusensieb. Starttaste betätigen.

Flusensieb reinigen wie im Kapitel "Reinigung und Pflege" beschrieben und Taste "START" betätigen. Bei gasbeheizten Maschinen führt zu hohe Schaumbildung zur Störung.

Ablaufventilfehler Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.

■ Bauseitiges Ablaufsystem überprüfen und Taste "START" betätigen.

Ein defektes Ablaufventil darf nur durch den Kunden-dienst repariert werden.

Dosiersystemfehler Dosierbehälter 1 füllen. Starttaste betätigen.

Dosierbehälter wechseln.

Kartenfehler Karte falsch im Kartenleser

■ Karte richtig in den Kartenleser stecken.

Kundendienst

Bei Störungen benachrichtigen Sie bitte den Werk-Kundendienst.

Der Kundendienst benötigt Modell, Seriennummer (SN) und Materialnummer (M.-Nr.). Diese Angaben finden Sie auf den Typenschildern:

Model
SN:	/ ○○○○○○○○
Art.-Nr.		Mat -Nr.
IBN

Bei geöffneter Fülltür oben im Türring oder oben an der Maschinenrückseite.

Teilen Sie dem Kundendienst auch die Fehlermeldung im Display der Maschine mit.

Im Ersatzfall dürfen ausschließlich Original-Ersatzteile verwendet werden (auch in diesem Fall benötigt der Kundendienst Modell, Seriennummer (SN) und Materialnummer (M.-Nr.).

Reinigung und Pflege möglichst nach Gebrauch der Waschmaschine vornehmen.

⚠ Zur Reinigung der Waschmaschine darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.

Waschmaschinengehäuse, Schalterblende und Kunststoffteile nur mit einem milden Reinigungsmittel oder einem weichen, feuchten Tuch reinigen und anschließend trockenreiben.

Scheuermittel zerkratzen die Oberfläche.

Zur Reinigung der Gehäuseteile aus Edelstahl ist ein handelsüblicher Edelstahlreiniger zu verwenden.

Ablagerungen an der Türdichtung mit einem feuchten Tuch entfernen.

Waschmittel-Einspülkasten, Einspülschalen und Saugheber reinigen

Der Waschmittel-Einspülkasten und die Einspülscha- len sind nach Gebrauch mit warmem Wasser gründlich von Waschmittelrückständen und Verkrustungen zu säubern. Bei längerer Stillstandzeit der Maschine die Klappe des Waschmittel-Einspülkastens geöffnet lassen.

Reinigen Sie ebenfalls die Saugheber der Einspül- schalen für Waschhilfsmittel.

Saugheber herausziehen, mit warmem Wasser reinigen und anschließend wieder einsetzen.

Zur Reinigung der Tropfrinne und des Siphons am Waschmittel-Einspülkasten die Klappe des Einspülkastens unter 45° abziehen. Im Falle einer Verstopfung des Siphons kann dieser mit einer Flaschenbürste gereinigt werden.

Das Gitter der Laugenbehälterentlüftung an der Rückseite der Maschine ist von Zeit zu Zeit auf Verschmutzung zu kontrollieren und gegebenenfalls zu reinigen.

Fremdrostbildung

Die Trommel und der Laugenbehälter sind aus rostfreiem Edelstahl hergestellt.

Eisenhaltiges Wasser oder eisenhaltige Fremdkörper (z.B. Büroklammern, Eisenknöpfe oder Eisenspäne), die mit dem Waschgut eingebracht werden, können zu Fremdrostbildung in der Trommel bzw. dem Laugenbehälter führen.

Reinigen Sie in diesem Fall die Trommel bzw. den Laugenbehälter regelmäßig und unmittelbar nach Auftreten des Fremdrostes mit handelsüblichen Edelstahlpflegemitteln.

Die Türdichtungen sind auf eisenhaltige Rückstände zu kontrollieren und mit oben genannten Mitteln gründlich zu reinigen.

Diese Maßnahmen sind vorbeugend regelmäßig durchzuführen.

Damit die Waschmaschine nach Gebrauch austrocknen kann, ist die Fülltür nicht zu schließen, sondern nur anzulehnen.

Die Siebe in den Wasserzulaufventilen (1) und den Zulaufschläuchen (2) sind von Zeit zu Zeit auf Verschmutzung zu kontrollieren und gegebenenfalls zu reinigen.

Flusenfilter reinigen

Gilt nur für gasbeheizte Waschmaschinen

Das Sieb im Flusenfilter ist regelmäßig auf Verflusung zu kontrollieren und nötigenfalls zu reinigen.

⚠️ Die Kontrolle bzw. Reinigung darf nur nach beendetem Waschprogramm und entleertem Laugenbehälter durchgeführt werden.

Ein verstopfter Flusenfilter wird durch Fehlermeldung blinkend im Display angezeigt.

Gassystemfehler Reinigen Sie das Flusensieb. Starttaste betätigen.

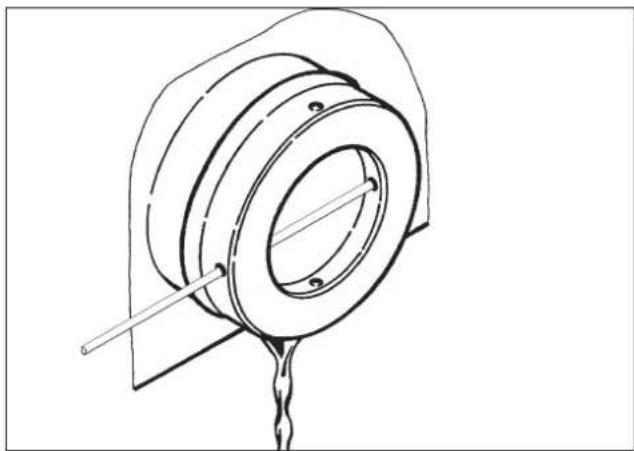

Für die Reinigung des Flusenfilters ist folgende Reihenfolge einzuhalten:

■ Stellen Sie ein geeignetes Gefäß zur Aufnahme von etwa 2 Liter Lauge unter den Flusenfilter.

- Öffnen Sie durch Linksdrehung des Deckels mittels Schraubendreher, etwa eine halbe bis ganze Umdrehung, den Flusenfilter. Die im Flusenfilter verbliebene Lauge läuft aus.

Vorsicht bei heißer Lauge!

■ Falls erforderlich, ist das Auffanggefäß mehrmals zu entleeren.

■ Läuft keine Lauge mehr aus, dann schrauben Sie den Deckel vom Flusenfilter ab. Sie entfernen damit gleichzeitig auch das Flusensieb aus dem Flusenfilter.
■ Reinigen Sie das Flusensieb und das Gehäuseinnere des Flusenfilters.
■ Flusensieb wieder einsetzen und Deckel durch Drehen nach rechts fest verschließen.

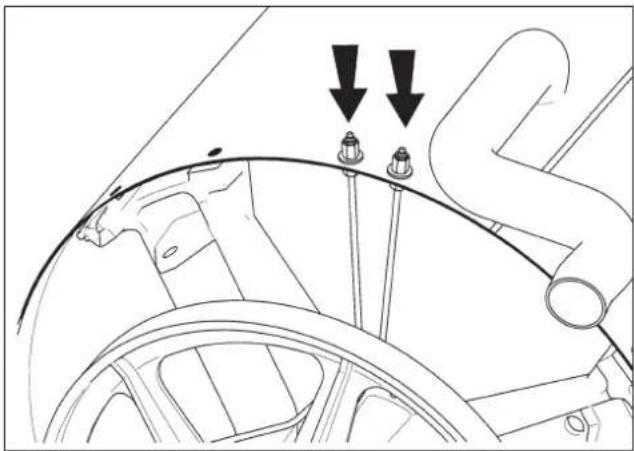

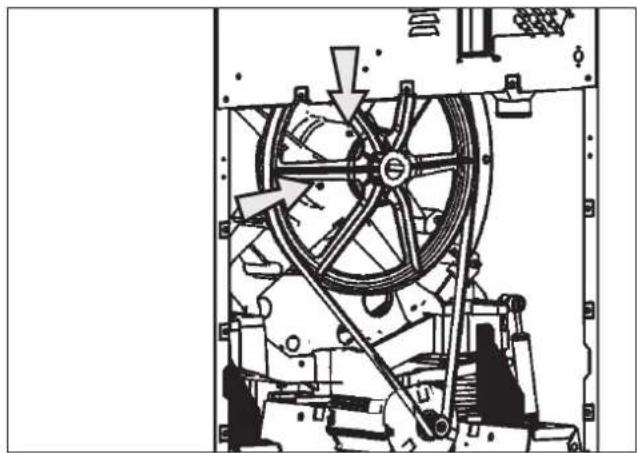

Trommelwellenlager fetten (nur PW 6167, PW 6207)

Ist das Sevice-Intervall erreicht erscheint folgende Meldung im Display:

Trommellagerfettung

Rufen Sie den Kundendienst.

Mit der Taste "Zurück" wird diese Meldung entfernt. Sie erscheint so lange nach Einschalten der Maschine, bis der Servicetechniker diese Arbeit ausgeführt hat.

Maschine spannungslos schalten.

Trommelwellenlager nach ca. 1000 Betriebsstunden über Schmiernippel mit Arcanol L 100 - Fett abschmieren.

Gasbeheizte Waschmaschinen.

Stillstandzeiten

Bei einer längeren Stillstandzeit der Maschine (ab 4 Wochen) ist die Trommellagerung entsprechend dem Wartungshinweis vor dem Stillstand zu fetten (PW 6167, PW 6207) und die Trommel einige Umdrehungen zu drehen. Wiederholen Sie alle 4 Wochen die Drehung der Trommel, um Lagerschäden vorzubeugen.

Die Waschmaschine darf nur vom Werkkunden-dienst oder einem autorisierten Fachhändler auf-gestellt werden.

Diese Waschmaschine ist nur zur Anwendung für Wäsche, die nicht mit gefährlichen oder entzündlichen Arbeitsstoffen durchsetzt ist, bestimmt.

Um eventuelle Frostschäden zu vermeiden, darf die Waschmaschine auf keinen Fall in frostgefährdeten Räumen aufgestellt werden.

Transportieren Sie die Maschine innerhalb des Raumes mit einem Hubwagen.

Transportverpackung vorsichtig mit geeignetem Werkzeug entfernen.

Die Waschmaschine mittels Hebevorrichtung von der Transportpalette heben.

Die Waschmaschine nicht auf Teppichboden stellen, wenn der Teppichboden die Ventilationsöffnungen am Gehäuseboden verschließen kann.

Um dem Kundendienst eine spätere Wartung zu erleichtern, dürfen die angegebenen Mindestmaße und der Wandabstand mit Zugang nicht unterschritten werden.

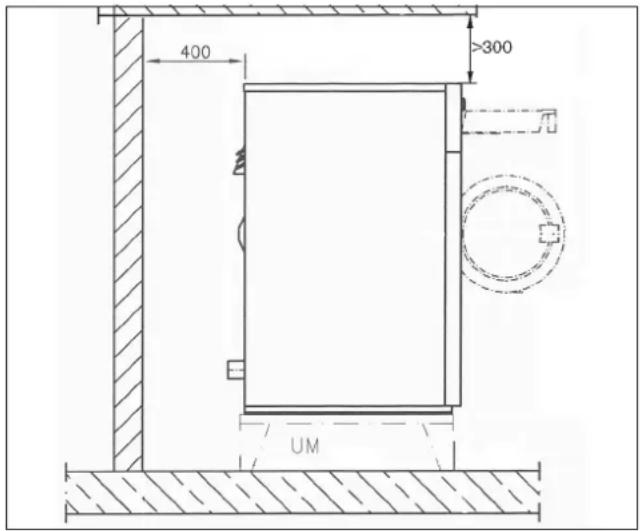

400 >300 UM

Mindestabstand zur Wand ca. 400 mm für Wartungsarbeiten.

Für einen einwandfreien Lauf ist es wichtig, dass die Waschmaschine waagerecht aufgestellt wird.

Die Waschmaschine durch Verstellen der Schraubfüße waagerecht ausrichten.

Verschieben Sie die Maschine nur, wenn alle Außenverkleidungsteile montiert sind.

Maschinenbefestigung

Gasbeheizte Waschmaschinen müssen grundsätzlich am Boden befestigt werden. Das Befestigungsmaterial befindet sich im Beipack.

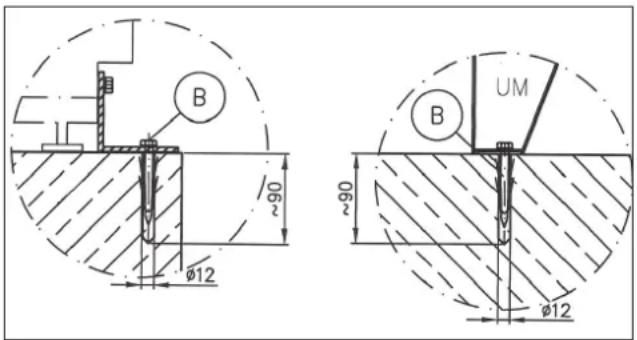

Sockelaufstellung

Bei einer Sockelaufstellung muss die Waschmaschine am Unterbau oder Betonsockel befestigt werden. Der Unterbau muss am Fußboden befestigt werden.

B Ø12 Ø90 B UM ~90 Ø12

Betonsockel/ Fußboden Unterbau Miele

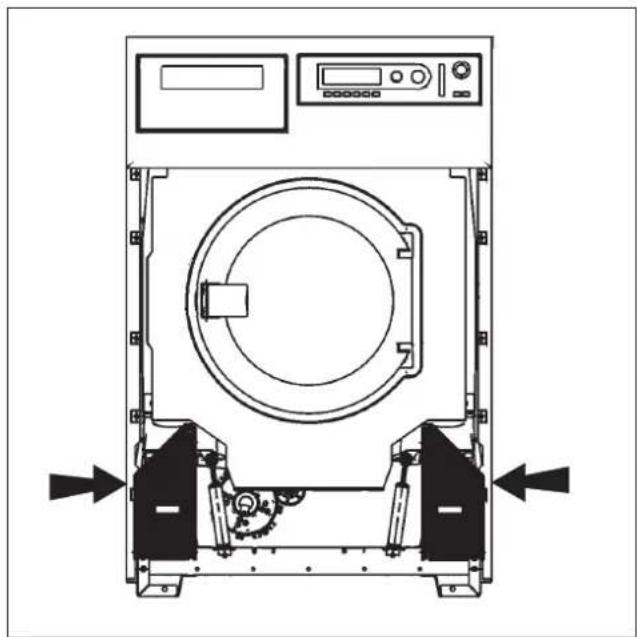

Transportsicherung

Die Transportsicherungen, 2 x vorne und 2 x hinten, sind mit je 3 Sechskantschrauben befestigt und erst am Aufstellungsort vor Inbetriebnahme der Waschmaschine zu entfernen.

Hierzu müssen Vorderwand und Rückwand der Maschine abgenommen werden. An der Unterkante der Vorderwand die Schrauben herausdrehen und die Vorderwand abnehmen.

Die Schrauben der Rückwand herausdrehen und die Rückwand abnehmen.

Bewahren Sie die Transportsicherung auf. Sie muss vor einem Transport der Maschine wieder montiert werden.

Anschlüsse bauseitig

WW Warmwasser

KW Kaltwasser

KWHKalt Warm Hartwasser

EL Elektroanschluss

AG Abgas (gasbeheizte Maschinen)

G Gasanschluss (gasbeheizte Maschinen)

AV Wasserablauf

D Dampfanschluss (dampfbeheizte Maschinen)

K Kondensatablauf (dampfbeheizte Maschinen)

Wasseranschlüsse an der Maschine

Kaltwasser Warmwasser Kaltwasser

Hartwasser Flüssigdosierung Hartwasser

Wasseranschluss

Der Anschluss an die nach DIN 1988 erstellte Versorgungsleitung muss über ein Wasserabsperrventil erfolgen. Diese Montage darf nur ein zugelassener Installateur unter Einhaltung der länderspezifischen Vorschriften vornehmen.

• DVGW (Deutschland)
• ÖVGW (Österreich)
• SVGW (Schweiz)
• Vorschriften des zuständigen Wasserversorgungsunternehmens oder regionale Bauordnungen.

Wasserzulauf / -ablauf anschließen

Um einen störungsfreien Programmablauf zu gewährleisten, ist ein Wasserdruck (Fließdruck) von mindestens 100 kPa (1 bar) / maximal 1000 kPa (10 bar) erforderlich.

Für den Wasseranschluss müssen grundsätzlich die mitgelieferten Zulaufschläuche verwendet werden.

Verwenden Sie im Falle eines Austausches nur Schlauchqualitäten mit einem Platzdruck von mindestens 7000 kPa (70 bar) Überdruck und für eine Wassertemperatur von mindestens 90 °C.

Dieses gilt auch für die eingebundenen Anschlussarmaturen. Original-Ersatzteile erfüllen diese Anforderung.

Einlaufendes Warmwasser darf eine Temperatur von maximal 70 °C nicht überschreiten.

Vorschrift für Österreich

Für die Verbindungsleitung von der Anschlussstelle am Gerät mit der Innenanlage sind nur die im § 12 Abs. 1 der Verordnung zur Durchführung des Wasserversorgungsgesetzes 1960 aufgezählten Rohre zu verwenden.

Die Verwendung von Gummi- oder Kunststoffschläuchen als Druckverbindungsleitung zwischen Innenanlage und Gerät ist nur dann gestattet, wenn sie

• samt den eingebundenen Anschlussarmaturen einem Mindestdauerdruck von 1500 kPa (15 bar) standhält,
• während der Inbetriebnahme des Gerätes hinreichend beaufsichtigt und
• nach der jeweiligen Verwendung des Gerätes durch Sperrung des Wasserzuflusses vor dem Gummi- oder Kunststoffschlauch zuverlässig außer Betrieb gesetzt oder überhaupt von der Innenanlage getrennt wird.

Anschluss nur an Kaltwasser

1" 3/4"

Das Y-Stück befindet sich im Beipack.

Dosiermittelanschluss am Mischkasten der Flüssigdosierung

1 2 3 4 5 6 7 8 9 10 11 12

Die Anschlüsse 1 und 2 sind für Pastendosierung vorgesehen. Diese Anschlussstutzen sind verschlossen und müssen mit einem 8 mm-Bohrer durchbohrt werden.

Es ist zu beachten, dass nur die erste Wand (1) durchbohrt wird, da sich 10 mm dahinter eine Prallwand (2) befindet. Werden die durchgebohrten Anschlüsse nicht mehr genutzt, müssen sie verschlossen werden.

Die Anschlüsse 3 bis 12 sind für Flüssigdosierung vorgesehen. Diese Anschlussstutzen sind verschlossen und müssen mit einer kleinen Säge auf den Schlauchdurchmesser abgeschnitten werden. Werden die abgeschnittenen Anschlussstutzen nicht mehr genutzt, müssen sie verschlossen werden.

Wasserablauf

Wasserablauf AV maschinenseitig DN 70, bauseitig Muffe DN 70. Volumenstrom kurzzeitig 200 l/min.

Schaumkompensator SK

Bei erhöhter Schaumentwicklung kann aus der Wrasenentlüftung Schaum austreten. Um den Schaum zu entsorgen, kann nachträglich aus handelsüblichen Rohrmaterialien ein Ablauf mit Siphon gebaut werden.

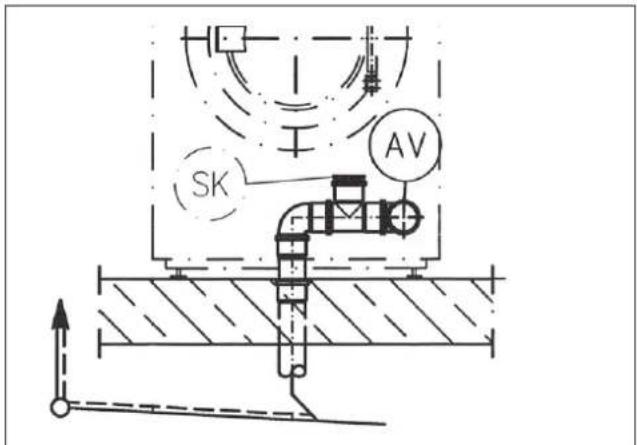

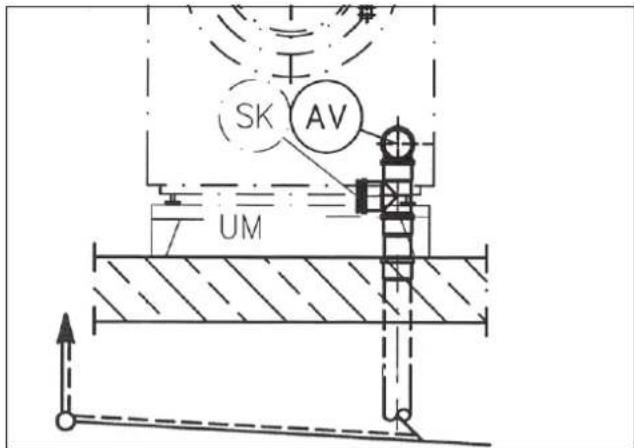

Installationsbeispiele

SK AV UM

SK AV

Elektroanschluss

Den Elektroanschluss darf nur ein zugelassener Elektro-Installateur unter Einhaltung der länderspezifischen Vorschriften wie z.B. VDE (Deutschland), ÖVE (Österreich) und SEV (Schweiz) - und der Vorschriften des zuständigen Elektrizitätswerkes vornehmen.

Bei der Installation eines Fehlerstromschutzschalters (RCD) muss ein Fehlerstromschutzschalter Typ B (allstromsensitiv) installiert werden.

Die elektrische Ausrüstung der Maschine entspricht den Normen EN 60335-1, EN 60335-2-7.

Maschinendeckel öffnen. Die Anschlussklemme befindet sich auf dem Geräteträger.

Die Maschine ist werkseitig für 3N AC 50-60 Hz geschaltet. Die Spannungsangabe befindet sich auf dem Typenschild.

Varianten: 3 N AC 380-415 V 50-60 Hz
3 AC 220-240 V 50-60 Hz

Für den Festanschluss muss installationsseitig eine allpolige Abschaltung vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm. Dazu gehören z.B. LS-Schalter, Sicherungen und Schütze (VDE 0660).

Die Steckverbindung oder Trennvorrichtung muss jederzeit zugänglich sein.

Wird das Gerät vom Netz getrennt, muss die Trennvorrichtung abschließbar sein oder die Trennstelle muss jederzeit zu überwachen sein.

Beachten Sie den beiliegenden Schaltplan.

Potentialausgleich

Ein Potentialausgleich ist bei einem Ableitstrom >10 mA durchzuführen.

Die Elektroheizung ist werkseitig auf 9 kW PW 6107

15 kW PW 6137, PW 6167

18 kW PW 6207 eingestellt.

Das Mindestflottenniveau zum Aktivieren der Heizung beträgt 50 mm Wassersäule.

Gegen Überlastung ist der Motor durch Wicklungs- schutz gesichert.

Dosierpumpen anschließen

Die Anschlussklemmen für 4 zeitgesteuerte Dosierpumpen, die ohne Multifunktionsmodul betrieben werden können, befinden sich hinter der Abdeckung neben dem Elektroanschluss. Siehe beiliegenden Schaltplan.

Dampfanschluss

Den Dampfanschluss darf nur ein zugelassener Installateur vornehmen. Siehe beiliegende Installationsanweisung.

Dampfmagnetventil, Schmutzfilter und Dampfab-sperrventil sind bauseits zu montieren.

Das Dampfventil und der Kondensatabscheider sind im Miele-Fachhandel oder Miele-Kundendienst erhältlich.

Gasanschluss

Den Gasanschluss darf nur ein zugelassener Installateur unter Einhaltung der länderspezifischen Vorschriften vornehmen. Siehe beiliegende Installationsanweisung.

G UM

Die Gasheizung ist werkseitig entsprechend der gas-technischen Angaben auf der Maschine (siehe Aufkleber Maschinenrückseite) eingestellt.

Bei Wechsel der Gasfamilie ist ein Umbausatz beim Kundendienst anzufordern (Maschinentyp, Maschinennummer sowie die Gasfamilie, Gasgruppe, Gasanschlussdruck und Aufstellungsland angeben).

Beachten Sie die Installationsanweisung. Diese Umstellung darf nur von einem zugelassenen Fachmann vorgenommen werden.

⚠️ Reparaturen an gasbeheizten Maschinen nicht selbst durchführen! Schäden dürfen nur durch Fachleute behoben werden. Wenden Sie sich bitte umgehend an den Werk-Kundendienst oder an einen autorisierten Fachhändler.

Nach erfolgter Aufstellung und Anschluss der Maschine sind unbedingt alle demontierten Außenverkleidungsteile wieder zu montieren.

	PW 6107 EL,D/G	PW 6137 EL,D/G	PW 6167 EL,D/G	PW 6207 EL,D/G
Höhe in mm 1250 1250 1400 1400
Breite in mm 804 804 924 924
Tiefe in mm 925/1235 1005/1345 1007/1425 1140/1535
Tiefe bei geöffneter Türin mm	1340/1632 1420/1742 1422/1822 1555/1932
Gewicht in kg 320/395 341/416 475/548 508/589
Trommelinhalt in I 100 130 160 200
Max. Beladungsmengekg (Trockenwäsche)	10 13 16 20
Anschlussspannung siehe Typenschild
Anschlusswert siehe Typenschild
Absicherung siehe Typenschild
Erteilte Prüfzeichen		siehe Typenschild
Max. Bodenbelastungim Betriebszustand in N	3931/4667 4294/4942 5675/6333		6203/6978
Normanwendung zurProduktsicherheit		IEC 335-1, IEC 335-2-11
Schalldruckpegel indB (A), EN ISO 11204
Schallleistungspegel indB (A), EN ISO 9614-2		< 80

Deutschland:

Herstelleradresse

Miele & Cie. KG

Vertriebsgesellschaft Deutschland

Geschäftsbereich Professional

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone]

Telefax: 0 800 33 55 533

Miele im Internet: www.miele-professional.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestraße 1

5071 Wals bei Salzburg

Verkauf: Telefon [phone] – Telefax 050 800 81 429

E-Mail: [e-mail]

Miele im Internet: www.miele-professional.at

Werkskundendienst 050 800 390

Österreichweit aus dem Festnetz zum Ortstarif. Gebühren aus den Mobilfunknetzen betreiberabhängig.

Schweiz:

Miele AG

Limmatstrasse 4, 8957 Spreitenbach

Telefon [phone] Zentrale

Telefon [phone] - Telefax 056 417 24 69

Miele Service Professional 0 800 551 670

E-Mail: [e-mail]

Internet: http://www.miele-professional.ch

Luxemburg:

Miele S.à r.l.

Miele im Internet: www.miele.lu
