BEDIENUNGSANLEITUNG EC67 GORENJE

Sehr geehrte Kundin, sehr geehrter Kunde!

Herzlichen Dank für Ihren Kauf. Überzeugen Sie sich selbst: auf unsere Produkte können Sie sich verlassen.

Um Ihnen den Gebrauch des Geräts einfach zu machen, haben wir eine umfassende Gebrauchsanweisung beigelegt.

Diese soll Ihnen helfen, sich so schnell wie möglich mit Ihrem neuen Gerät anzufreunden. Wir bitten Sie, die Gebrauchsanweisung vor der Inbetriebnahme des Geräts aufmerksam durchzulesen.

Sie sollten auf jeden Fall sofort überprüfen, ob Sie das Gerät in unbeschädigtem Zustand erhalten haben. Falls Sie einen Transportschaden festgestellt haben, treten Sie bitte umgehend mit der Verkaufsstelle, bei der Sie das Gerät gekauft haben, oder mit dem Regionallager, aus dem Ihnen das Gerät zugestellt wurde, in Verbindung. Die entsprechenden Telefonnummern fi nden Sie auf der Rechnung bzw. auf dem Lieferschein. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Anschlussanweisung

Der Anschluss des Geräts muss gemäß den Anweisungen aus dem Kapitel „Anschluss an das elektrische Versorgungsnetz“, sowie den gültigen Vorschriften und Normen durchgeführt werden. Die Anschlussarbeiten dürfen nur von einem Fachmann durchgeführt werden.

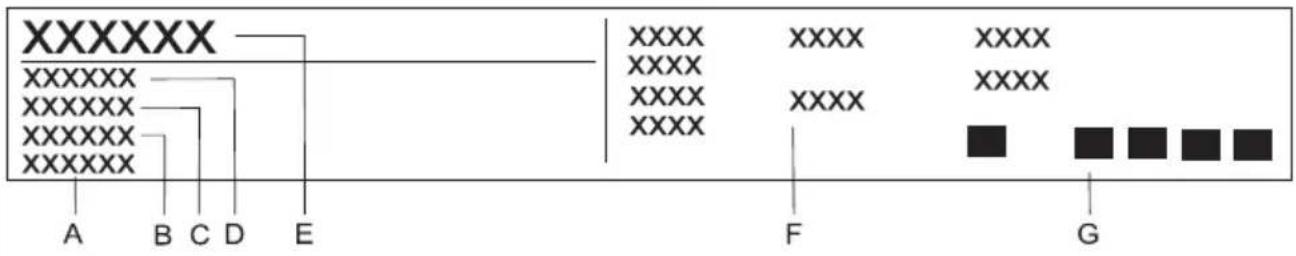

Typenschild

Das Typenschild mit den Gerätedaten ist am Rand des Backofens befestigt und wird sichtbar, wenn die Backofentür geöff net wird.

WICHTIG - VOR DEM GEBRAUCH DES GERÄTS LESEN 6

Sicherheitshinweise....6

Hinweise....7

Bestimmungsgemäßer Gebrauch 8

BESCHREIBUNG DES GERÄTS 9

Kühlventilator....10

Indikatorlämpchen....10

Zeitschaltuhr 10

KOCHFELD....11

Vor der Inbetriebnahme des Geräts....11

Wichtige Hinweise 11

Kochgeschirr....12

Energie sparen....13

BEDIENUNG DER KOCHZONEN ....14

BEDIENUNG DER KOCHZONEN 15

Bedienung der Zweikreiskochzone 15

HI-Light Kochzonen....15

BACKOFEN....16

Vor der Inbetriebnahme....16

Wichtige Hinweise 16

Elektronische zeitschaltuhr 17

Einstellung der Tageszeit....17

Nichtprogrammierter Backofenbetrieb 18

Programmierter Backofenbetrieb 18

Einstellung des Kurzzeitweckers 20

Anzeige der Einstellung 20

Löschen der Einstellungen 20

Bedienung des Backofens 21

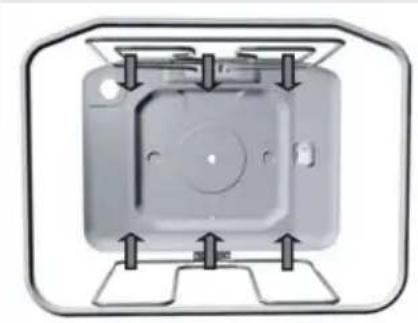

Der Backofen kann auf folgende Arten betrieben werden. 22

Einschubebenen 24

Backofenzubehör (abhängig vom Modell) 25

ZUBEREITUNG VON SPEISEN 26

Backen 26

Braten....30

Grillen und Überbacken 32

Einkochen 35

Abtauen 36

REINIGUNG UND PFLEGE 37

Reinigen 38

Ablagefach 43

Austausch von Geräteteilen 43

BESONDERE HINWEISE UND FEHLERMELDUNGEN 45

Wichtig 45

AUFSTELLUNG UND ELEKTRISCHER ANSCHLUSS 47

Wichtige Hinweise 47

Installation des Geräts 48

Kippsicherung (Winkelstück) 49

Anschluss 50

TECHNISCHE DATEN 52

Typenschild 52

Sicherheitshinweise

- Dieses Gerät dürfen Kinder, älter als 8 Jahre, wie auch Personen mit verminderten körperlichen, sensorischen und geistigen Fähigkeiten oder mangelhaften Erfahrungen und Wissen bedienen, jedoch nur, wenn Sie das Gerät unter entsprechender Aufsicht bedienen oder entsprechende Hinweise über den sicheren Gebrauch des Geräts erhalten haben und wenn Sie über die mit dem Gebrauch des Geräts verbundenen Gefahren belehrt wurden. Kinder sollten mit dem Gerät nicht spielen. Kinder sollen das Gerät nicht reinigen und keine Instandhaltungsarbeiten am Gerät ohne die entsprechende Aufsicht von Erwachsenen ausführen.

• HINWEIS: Das Gerät und einige zugängige Geräteteile werden beim Gebrauch sehr heiß. Achten Sie darauf, dass Sie die Heizelemente im Garraum nicht berühren. Kinder unter 8 Jahren sollten die ganze Zeit unter Aufsicht Erwachsener sein.
• HINWEIS: Brandgefahr! Bewahren Sie auf dem Kochfeld keine Gegenstände auf.
• HINWEIS: Kochen mit Fett oder Öl auf dem unbeaufsichtigten Gerät kann gefährlich sein und einen Brand verursachen. Versuchen Sie niemals, den Brand mit Wasser zu löschen. Schalten Sie im Brandfall das Gerät umgehend aus und ersticken Sie die Flammen, indem Sie die Pfanne mit einem Deckel oder eine feuchten Lappen zudecken.
• Schalten Sie die Kochzone nach dem Gebrauch mit dem dazugehörigen Bedienungselement aus. Verlassen Sie sich nicht auf das automatische Kochtopf-Erkennungssystem.

• HINWEIS: Falls die Kochfeldoberfl äche einen Sprung besitzt, schalten Sie das Gerät umgehend aus, um einen Stromschlag zu vermeiden. Schalten Sie alle Schalter der Kochzonen aus und schrauben Sie die Sicherung heraus bzw. schalten Sie die Hauptsicherung aus, um das Gerät vom Stromversorgungsnetz zu trennen.

• Verwenden Sie ausschließlich die Temperatursonde, die zum Gebrauch mit diesem Backofen empfohlen ist.

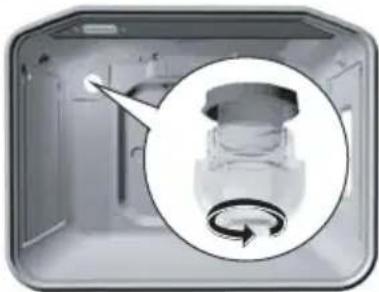

• HINWEIS: Vergewissern Sie sich vor dem Austausch der Glühbirne, dass das Gerät vom Stromversorgungsnetz getrennt ist, um die Gefahr eines Stromschlags zu verhindern.
• Verwenden Sie zum Reinigen des Backofens keine groben Scheuermittel oder scharfe Metallschaber, da Sie mit diesen die Kochfeldoberfl äche beschädigen können. Wegen solcher Beschädigungen kann die Glaskeramikplatte einen Riss bekommen.
• Verwenden Sie zum Reinigen des Geräts keine Wasserdampf-Reinigungsgeräte oder Hochdruckreiniger, da dies einen Stromschlagen verursachen kann.
• Das Gerät ist nicht zur Steuerung durch externe Timer oder spezielle Steuerungssysteme geeignet.

Hinweise

• Das Gerät darf nur von einem Kundendienst oder einem autorisierten Elektrofachmann angeschlossen werden.
• Im Fall von unfachmännischen Eingriff en oder Reparaturen des Geräts, besteht die Gefahr ernster Körperverletzungen und Beschädigungen des Geräts. Reparaturen dürfen nur von einem Kundendienst oder einem autorisierten Fachmann durchgeführt werden.
• Anschlusskabel von Geräten, die sich in der Nähe des Herdes befi nden, können, falls sie von der Backofentür eingeklemmt werden, beschädigt werden und einen Kurzschluss verursachen. Deswegen sollen Anschlusskabel von anderen Geräten vom Herd ferngehalten werden.
• Das Gerät ist ausschließlich zum Kochen bestimmt. Verwenden Sie es nicht für andere Zwecke wie z.B. zum Beheizen von Räumen. Stellen Sie nie leeres Kochgeschirr auf die eingeschalteten Kochzonen.
• Wenn Sie das Glaskeramikkochfeld als Abstellfl äche verwenden, kann es zu Beschädigungen oder Kratzern der Oberfl äche kommen. Wegen Schmelz- bzw. Brandgefahr und Beschädigung der Glaskeramikoberfl äche dürfen Sie auf dem Glaskeramik-Kochfeld auf keinen Fall Speisen in Alu-Folie oder Kunststoff gefäßen erhitzen.
• Seien Sie besonders vorsichtig beim Braten/Backen im Backofen. Wegen der hohen Temperaturen sind die Backbleche, der Rost und das Backofeninnere sehr heiß, verwenden Sie deswegen beim Herausnehmen des Backblechs wärmeisolierende Küchenhandschuhe.

• Kleiden Sie den Garraum nicht mit Alu-Folie aus und stellen Sie keine Backbleche oder andere Behältnisse auf den Backofenboden, weil die Bekleidung aus Alu-Folie die Luftzirkulation im Backofen verhindert, den Backvorgang beeinträchtigt und das Email beschädigen kann.

• Während des Backofenbetriebs wird die Backofentür heiß. Deswegen ist als zusätzlicher Schutz bei einigen Modellen ein drittes Glas eingebaut, das die Oberfl ächentemperatur des Sichtfensters der Backofentür reduziert (nur bei einigen Modellen).

• Bewahren Sie im Ablagefach des Herdes keine brennbaren, explosiven und temperaturunbeständigen Gegenstände (wie z.B. Papier, Geschirrtücher, PVC-Beutel, Reinigungssprays und Reinigungsmittel) auf, weil diese beim Gebrauch des Backofens einen Brand verursachen können. Benutzen Sie das Ablagefach nur zum Aufbewahren von Backofenzubehör (niedriges Backblech, Fettpfanne, usw.).
• Die Türscharniere der Backofentür können im Fall einer Überbelastung beschädigt werden. Stellen Sie keine schweren Kochöpfe auf die geöff nete Backofentür bzw. lehnen Sie sich nicht an die Tür während Sie den Garraum reinigen. Nehmen Sie vor dem Reinigen des Garraums die Backofentür ab (siehe Kapitel „Aushängen und Wiedereinsetzen der Backofentür“). Auf keinen Fall dürfen Sie auf die geöff nete Backofentür steigen bzw. auf der geöff neten Backofentür sitzen (Kinder!).
• Bei längerem Gebrauch von Platten aus Gusseisen können die Platte und der Rand des Kochfeldes ihre Farben verändern. Ein eventueller Kundendiensteingriff aus diesem Grund ist nicht Gegenstand der Garantie.
• Das Gerät ist zur direkten Aufstellung auf dem Boden konzipiert, ohne Untergestell.

Das Dieses Produkt darf am Ende seiner Lebensdauer nich über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zur Zubereitung von Speisen im Haushalt bestimmt und darf zu anderen Zwecken nicht verwendet werden!

Die einzelnen Verwendungsmöglichkeiten des Geräts sind in dieser Gebrauchsanweisung ausführlich beschrieben.

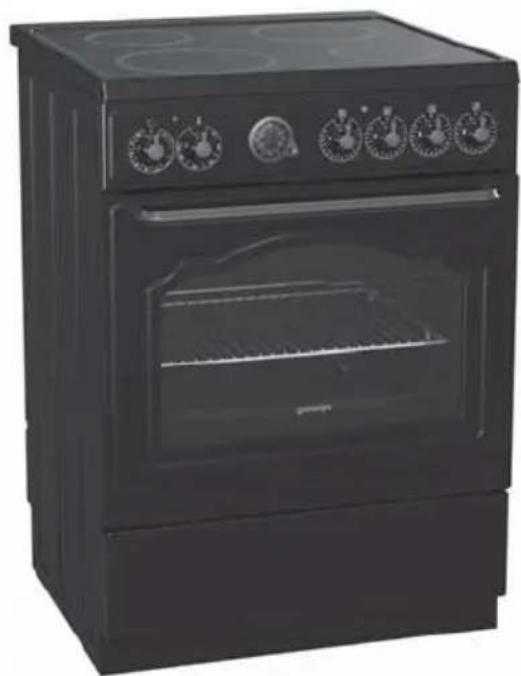

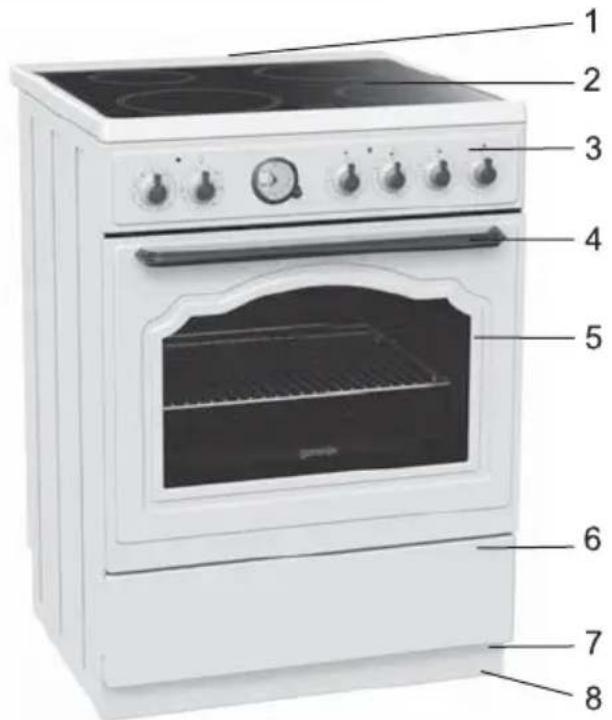

BESCHREIBUNG DES GERÄTS

Auf der Abbildung ist eines der Gerätemodelle beschrieben. Da die Geräte, für welche diese Anleitung angefertigt wurde, verschiedene Ausstattungen besitzen, sind vielleicht auch Funktionen und Ausstattung beschrieben, die Ihr Gerät nicht besitzt.

1 Wrasenabzug
2 Glaskeramik-Kochfeld
3 Bedienblende
4 Backofentürgriff
5 Backofentür
6 Ablagefach

7 Zusätzlicher Untersatz (nur bei einigen Modellen)
8 Einstellbare Gerätefüße - erreichbar nur, wenn das Ablagefach herausgezogen ist (nur bei einigen Modellen)

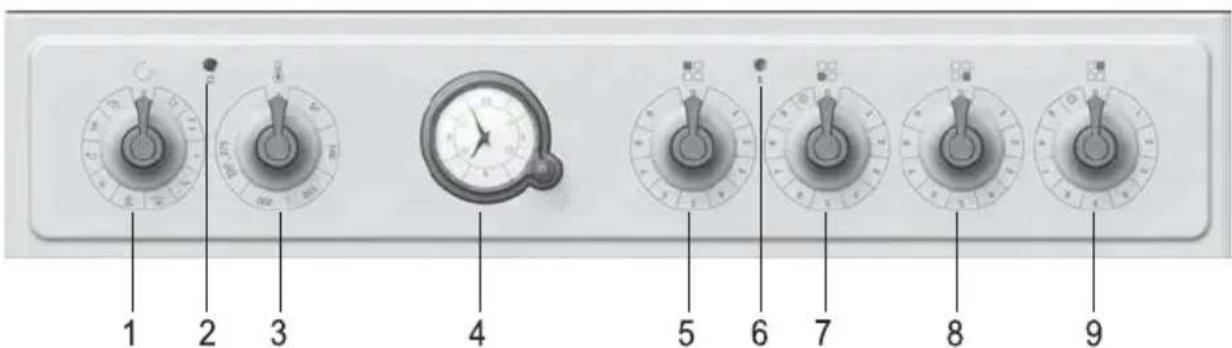

1 2 3 4 5 6 7 8 9

1 Ein-/Ausschaltknebel und Auswahlknebel für die Beheizungsart des Backofens
2 Backofen-Indikatorlämpchen. Leuchtet während der Backofen aufgeheizt wird und erlischt, wenn die eingestellte Temperatur erreicht ist.
3 Backofen-Temperaturwahlknebel
4 Zeitschaltuhr (nur bei einigen Modellen)

5 Bedienungsknebel, Kochzone hinten links
6 Indikatorlämpchen Betrieb. Zeigt an, dass der Backofen oder eine Kochzone in Betrieb ist.
7 Bedienungsknebel, Kochzone vorne links
8 Bedienungsknebel, Kochzone vorne rechts
9 Bedienungsknebel, Kochzone hinten rechts

Kühlventilator

Indikatorlämpchen

Zeitschaltuhr

(nur bei einigen Modellen)

Das Gerät verfügt über einen Kühlventilator, welcher das Gehäuse und die Bedienblende kühlt.

Gelbes Indikatorlämpchen

Das gelbe Lämpchen leuchtet, wenn eine beliebige Funktion des Geräts eingeschaltet ist.

Rotes Indikatorlämpchen

Das rote Indikatorlämpchen leuchtet, wenn die Heizkörper im Backofen in Betrieb sind und erlischt, wenn die eingestellte Temperatur erreicht ist.

Beleuchtete Bedienungsknebel-Ziff erblätter

(nur bei einigen Modellen)

Das Ziff ernblatt des eingeschalteten Knebel leuchtet, wenn eine Funktion gewählt wurde.

In diesen Geräten ist kein gelbes Indikatorlämpchen eingebaut.

Die Einstellung der Uhrzeit ist für das Funktionieren des Geräts unbedingt notwendig. Die Funktion des Backofens ist erst nach der Einstellung der aktuellen Uhrzeit möglich.

Vor der Inbetriebnahme des Geräts

Wichtige Hinweise

- Reinigen Sie die Glaskeramikoberfläche mit einem feuchten Tuch und etwas Geschirrspülmittel. Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. grobe Reinigungsmittel, die Kratzer verursachen, Topfschwämme, Rost- oder Fleckenentferner.

• Schalten Sie die Kochzonen nicht ohne Geschirr ein und verwenden Sie diese nie zur Beheizung des Raumes!
• Achten Sie darauf, dass die Kochzonen und der Topfboden rein und trocken sind, damit eine gute Wärmeleitung ermöglicht und die Heizfl äche nicht beschädigt wird.
• Überhitztes Fett und Öl kann sich auf den Kochzonen rasch entzünden. Bereiten Sie deswegen Speisen mit Fett oder Öl (z.B. Pommes frites) vorsichtig und unter ständiger Kontrolle zu.
• Legen Sie auf die Kochzonen keine feuchten Kochtöpfe oder Topfdeckel. Feuchtigkeit schadet den Kochplatten.
• Lassen Sie heiße Kochtöpfe niemals auf unbenutzten Kochplatten abkühlen, weil unter dem Topf Kondenswasser entsteht, das die Korrosion der Kochplatte beschleunigt.

Besondere Hinweise zur Glaskeramikplatte

• Die Kochzone erreicht schnell die eingestellte Leistung bzw. Heiztemperatur, wobei die Umgebung der heißen Kochzonen kühl bleibt.
  • Die Glaskeramikoberfl äche ist gegen Temperaturänderungen beständig.
• Die Glaskeramikplatte ist schlagfest. Sie können den Kochtopf auch grob auf die Oberfl ä che aufstellen, ohne sie zu beschädigen.
• Verwenden Sie das Glaskeramik-Kochfeld nicht als Arbeitsfl äche. Scharfe Gegenstände können die Oberfl äche der Glaskeramikplatte zerkratzen.
• Das Zubereiten von Speisen in Aluminium- oder Kunststoff gefäßen auf heißen Kochzonen ist nicht gestattet. Keine Gegenstände aus Kunststoff oder Aluminium auf die heiße Glaskeramikplatte stellen.
• Ein Kochfeld, das Risse oder Sprünge aufweist, darf nicht benutzt werden. Durch das Fallen eines scharfkantigen Gegenstands auf die Glaskeramik-Oberfl äche kann ein Bruch der Glaskeramikplatte verursacht werden. Die Folgen sind entweder sofort oder erst nach einiger Zeit sichtbar. Falls im Glaskeramik-Kochfeld Risse oder Sprünge auftreten,

Kochgeschirr

muss die Stromversorgung sofort unterbrochen werden.

- Wenn auf die Glaskeramikplatte Zucker verschüttet oder eine stark gesüßte Speise vergossen wird, müssen Sie den Zucker sofort wegwischen bzw. das Glaskeramik-Kochfeld sofort sauber wischen.

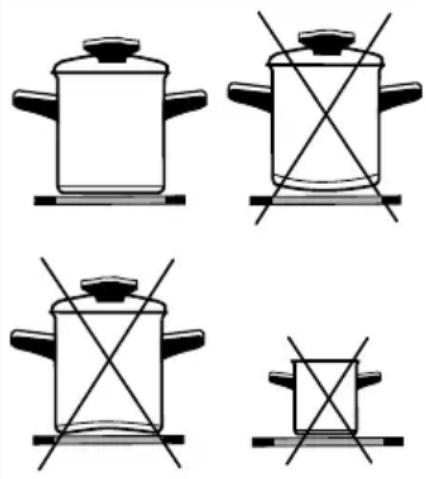

Ratschläge zum Gebrauch des Kochgeschirrs

Verwenden Sie nur hochwertige Kochtöpfe mit einem ebenen und stabilen Böden.

• Die Wärmeübertragung ist am Besten, wenn der Topfboden und die Kochzone denselben Durchmesser besitzen und der Topf mittig auf die Kochzone aufgestellt wird.
• Falls Sie feuerfestes oder temperaturbeständiges Glas- oder Porzellangeschirr verwenden, beachten Sie unbedingt die Anweisungen des Herstellers.
• Bei Verwendung eines Schnellkochtopfes muss dieser so lange überwacht werden, bis der notwendige Druck erreicht ist. Die Kochzone zuerst mit größter Leistung betreiben, danach gemäß den Anweisungen des Herstellers des Schnellkochtopfes die Leistungsstufe der Kochzone reduzieren.
• Sorgen Sie dafür, dass sich im Schnellkochtopf bzw. auch in allen sonstigen Kochöpfen immer genügend Flüssigkeit befi ndet, da sich ein leerer Kochtopf überhitzt und die Kochzone bzw. der Kochtopf beschädigt werden kann.
• Kochgeschirr aus feuerfestem Glas mit speziell geschliff enem Boden ist zur Verwendung auf Kochzonen nur geeignet, wenn sein Durchmesser mit dem Durchmesser der einzelnen Kochzone übereinstimmt. Kochgeschirr aus feuerfestem Glas mit größerem Durchmesser als die Kochzone kann wegen thermischer Spannung bersten.
• Beachten Sie bei der Verwendung von speziellem Kochgeschirr die Anweisungen des Herstellers.
• Wenn Sie auf der Glaskeramikplatte in einem Kochtopf mit einem hoch refl ektierenden (helle Metalloberfl äche) oder dicken Boden kochen, kann sich die zum Aufkochen benötigte Zeit um einige Minuten verlängern (bis zu 10 Minuten). Wenn Sie eine größere Menge Flüssigkeit aufkochen möchten, empfehlen wir die Verwendung eines Kochtopfes mit dunklem Boden.
• Kein Keramikgeschirr verwenden, da dieses die Glaskeramikoberfl äche zerkratzen kann.

Energie sparen

• Der Durchmesser des Kochgeschirrs sollte dem Durchmesser der Kochzone entsprechen. Zu kleine Kochtopfe verursachen Wärmeverlust und die Kochzone kann beschädigt werden.
• Benutzen Sie beim Kochen immer Topfdeckel, wenn die Zubereitung der Speise dies zulässt.
• Wählen Sie hinsichtlich der Speisemenge die entsprechende Größe des Kochtopfes. Die Zubereitung einer kleineren Speisemenge in einem großen Kochtopf bedeutet Energieverlust.
• Speisen mit langen Zubereitungszeiten bereiten Sie am Besten im Schnellkochtopf zu.
• Verschiedenes Gemüse, Kartoff eln u.Ä. können Sie mit einer geringeren Wassermenge zubereiten. So wird die Speise schneller gar, jedoch müssen Sie darauf achten, dass der Topfdeckel gut dichtet. Nach dem Aufkochen die Leistungsstufe verringern, damit die Speise langsam fortkocht.

BEDIENUNG DER KOCHZONEN

• Schalten Sie die Kochzonen mit den Bedienungsknebeln ein, die auf dem Bedienfeld angebracht sind.
  • Die Symbole neben den Knebeln zeigen die Zugehörigkeit zur jeweiligen Kochzone an.
  • Die Heizleistung der Kochzonen kann stufenlos (1-9) eingestellt werden.
• Bei Energieschaltern wird durch Drehen des Knebels im Uhrzeigersinn die Leistungsstufe erhöht, durch Drehen gegen den Uhrzeigersinn wird die Leistungsstufe verringert.
• Es ist sinnvoll, 3-5 Minuten vor Beendigung des Garvorgangs die Kochzone abzuschalten, um die Restwärme zu nutzen und somit Energie zu sparen. (In der unteren Tabelle fi nden Sie Beispiele für die Verwendung der einzelnen Leistungsstufen).

E
0 Die Kochzone ist ausgeschaltet.
1-2	Aufrecherhaltung der Temperatur und Aufwärmen von geringeren Speisemengen.
3-4	Aufwärmen.
5-6	Aufwärmen bzw. langsames Garen von großen Speisemengen.
7 Aufeinanderfolgendes Braten (Omeletten u.Ä.).
8 Braten im Fett (Frittieren u.Ä.).
9 Aufkochen.

Bedienungsknebel der Kochzonen

	Vorne links
	Hinten links
	Hinten rechts
	Vorne rechts

Bedienung der Zweikreiskochzone

(nur bei einigen Modellen)

• Bei der Zweikreis-Kochzone und der Bräterkochzone kann die Heizfl äche an bestimmte Größen und Formen des Kochgeschirrs angepasst werden.
• Schalten Sie die Kochzone mit dem dazugehörigen Bedienungsknebel ein oder aus.
• Der größere Heizkreis wird zugeschaltet, indem Sie den Bedienungsknebel der zugehörigen Kochzone bis zum Anschlag verdrehen (siehe Symbol; ein „Klick“ wird hörbar).
• Stellen Sie danach die gewünschte Leistungsstufe ein.
• Drehen Sie zum Ausschalten sämtlicher Heizkreise den Bedienungsknebel auf die Position "O" (Aus).

Bedienungsknebel der Kochzone mit einem zusätzlichen Heizkreis

Kochzonen mit Hi-Light Strahlern unterscheiden sich von gewöhnlichen Kochzonen durch eine außergewöhnlich kurze Aufheizzeit, deswegen setzt der Kochvorgang sehr schnell ein.

Restwärmeanzeige

Jede Kochzone verfügt über ein zugehöriges Indikatorlämpchen, das aufl euchet, wenn die Kochzone heiß ist. Nach Abkühlung der Kochzone erlischt das Lämpchen.

Die Restwärmeanzeige leuchtet auch dann auf, wenn Sie auf eine Kochzone, die nicht verwendet wurde, einen heißen Kochtopf abstellen.

BACKOFEN

Vor der Inbetriebnahme

Wichtige Hinweise

• Nehmen Sie alle Zubehörteile aus dem Backofen und reinigen Sie diese mit warmem Wasser und einem handelsüblichen Geschirrspülmittel. Verwenden Sie keine groben Scheuermittel!
• Beim ersten Erhitzen des Backofens wird ein charakteristischer Geruch nach „Neuem“ frei, deswegen ist es notwendig, den Raum gründlich zu lüften.
• Verwenden Sie nach Möglichkeit dunkle, schwarze, silikonbeschichtete oder emaillierte Backbleche, weil sie die Wärme besonders gut leiten.
• Heizen Sie den Backofen nur vor, wenn das ausdrücklich im Rezept oder in den Tabellen in dieser Gebrauchsanweisung angegeben ist.
• Beim Vorheizen des leeren Backofens wird viel Energie verbraucht, deswegen können Sie mit dem Backen mehrerer Arten von Backgut oder Pizzas nacheinander viel Energie sparen, weil der Backofen schon aufgeheizt ist.
• Gegen Ende der Back-/Bratzeit können Sie den Backofen ungefähr 10 Minuten vor Beendigung des Back-/Bratvorgangs abschalten und damit Energie sparen, indem Sie die Restwärme nutzen.

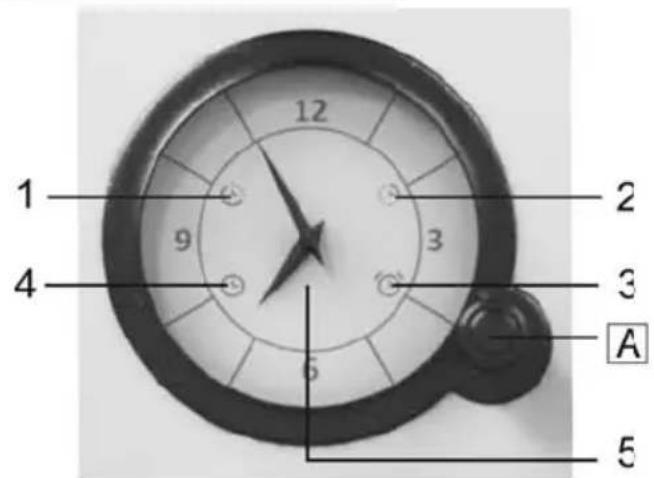

ELEKTRONISCHE ZEITSCHALTUHR

1 2 3 4 5 A

A Funktionswahlknebel

1 Einschaltverzögerung Backofen
2 Betriebsende Backofen
3 Kurzzeitwecker
4 Tageszeit
5 Uhr - Zeitanzeige

Einstellung der Tageszeit

• Durch mehrfache Betätigung des Knebels (A) können Sie die gewünschte Einstellung der Uhr auswählen. Auf der Anzeige blinkt das ausgewählte Symbol. Durch Drehen des Knebels (A) können Sie diese Funktion einstellen und durch Drücken des Knebels bestätigen. Die Uhrzeiger stellen sich automatisch auf die Tageszeitanzeige um. Die eingestellten Symbole bleiben beleuchtet.
• Bei jeder Betätigung des Knebels (A) ertönt ein kurzes akustisches Signal.
• Durch Drücken (zwei Sekunden lang) des Knebels (A) können Sie die eingestellte Funktion löschen.
• Falls das Symbol der Tageszeit (4) blinkt (beim ersten Anschluss oder nach einem Stromausfall), drücken Sie zwei Sekunden lang den Knebel (A), damit das Blinken aufhört.
• Wählen Sie durch mehrfaches Betätigen des Knebels (A) die Tageszeitanzeige (4), damit diese blinkt.
• Stellen Sie durch Drehen des Knebels (A) die genaue Tageszeit ein.
• Bestätigen Sie die Einstellung durch erneutes Drücken des Knebels (A) bzw. wird die Einstellung nach ein paar Sekunden automatisch übernommen.

Nichtprogrammierter Backofenbetrieb

Programmierter Backofenbetrieb

• Wenn Sie den Backofen zum ersten Mal an das Stromversorgungsnetz anschließen oder nach einem Stromausfall, blinkt das Symbol der Tageszeit (4).
• Damit der Backofen in Betrieb genommen werden kann, drücken Sie zwei Sekunden lang den Knebel (A), die Tageszeit hört auf zu blinken.
• Sie können nun den Backofen unbegrenzt ohne Zeiteinstellung benutzen.

Sie können mit der Zeitschaltuhr (Timer) den Backofenbetrieb auf zwei verschiedene Arten programmieren:

• Einstellung des Betriebsendes - Betriebsende des Backofens nach einer bestimmten Zeit.
• Einstellung der Einschaltverzögerung – automatischer Betriebsbeginn und Betriebsende des Backofens zu einer bestimmten Zeit.

Einstellung des Betriebsendes des Backofens

Bei dieser Funktion stellen Sie den Zeitpunkt ein, zu welchem sich der Backofen abschalten soll. Die maximale Einstellung beträgt 15 Stunden vom aktuellen Zeitpunkt an.

• Überprüfen Sie, ob die Zeitschaltuhr auf die genaue Tageszeit eingestellt ist.
• Wählen Sie durch mehrfaches Betätigen des Knebels (A) die Tageszeitanzeige (2), damit diese blinkt.
• Stellen Sie durch Drehen des Knebels (A) das Betriebsende ein.
• Bestätigen Sie die Einstellung durch Drücken des Knebels (A). Die Uhrzeiger stellen sich automatisch auf die Tageszeitanzeige um. Das Symbol für das Betriebsende leuchtet.
• Schalten Sie den Backofen ein (stellen Sie mit den zugehörigen Knebeln die Beheizungsart und die Back-/Brattemperatur ein). Der Backofen schaltet sich sofort ein und schaltet sich zum eingestellten Zeitpunkt ab.
• Wenn die Zeitschaltuhr das eingestellte Betriebsende erreicht, wird der Backofen ausgeschaltet. Es ertönt ein unterbrochenes akustisches Signal, das Sie durch Drücken des Knebels (A) ausschalten können bzw. schaltet es sich nach einer Minute selbsttätig aus. Das Symbol (2) blinkt. Wenn Sie mit dem Backen/Braten fortfahren möchten, drücken Sie zwei Sekunden lang den Knebel (A) und stellen Sie nach Bedarf eine neue Betriebsdauer ein.

Einstellung der Einschaltverzögerung

Bei diesem Programm bestimmen Sie, wann sich der Backofen einschalten soll (Betriebsbeginn) und zu welchem Zeitpunkt er sich ausschalten soll (Betriebsende). Das Betriebsende können Sie max. für 12 Stunden ab der aktuellen Tageszeit einstellen, die Betriebsdauer beträgt maximal 3 Stunden.

• Überprüfen Sie, ob die Zeitschaltuhr auf die genaue Tageszeit eingestellt ist.
• Einstellung des Betriebsbeginns: Wählen Sie durch mehrfaches Drücken des Knebels (A) das Symbol (1), damit dieses blinkt. Stellen Sie durch Drehen des Knebels (A) den Betriebsbeginn ein und bestätigen Sie die Einstellung durch erneutes Drücken des Knebels. Das Symbol für das Betriebsende beginnt zu blinken (2).
• Betriebsende einstellen: Stellen Sie durch Drehen des Knebels (A) das Betriebsende ein und bestätigen Sie die Einstellung durch erneutes Drücken des Knebels.
• Die Uhrzeiger stellen sich auf die Tageszeitanzeige um, die Symbole (1 und 2) leuchten.
  • Die Uhr zählt die Zeit bis zum Start des Back-/Bratvorgangs ab.

- Backofen einstellen - stellen Sie mit den zugehörigen Knebeln die Beheizungsart und die Back-/Brattemperatur ein.

- Der Backofen startet zur eingestellten Zeit mit dem Back-/Bratvorgang und schaltet zur eingestellten Zeit ab.

- Sobald die Zeitschaltuhr das eingestellte Betriebsende erreicht, wird der Backofen ausgeschaltet. Es ertönt ein unterbrochenes akustisches Signal, das Sie durch Drücken des Knebels (A) abschalten können bzw. schaltet es sich nach einer Minute selbsttätig ab. Das Symbol (2) blinkt. Wenn Sie mit dem Backen/Braten fortfahren möchten, drücken Sie zwei Sekunden lang den Knebel (A) und stellen Sie nach Bedarf eine neue Betriebsdauer ein.

Einstellung des Kurzzeitweckers

Sie können die Uhr auch als Kurzzeitwecker verwenden. Der Kurzzeitwecker arbeitet nur, wenn die Uhr keine programmierte Funktion ausführt.

• Wählen Sie durch mehrfaches Drücken des Knebels (A) die Tageszeitanzeige (3), damit diese blinkt.
• Stellen Sie durch Drehen des Knebels (A) die Zeit ein, zu welcher Sie vom Kurzzeitwecker Sie gewarnt werden möchten. Die längste Einstellung des Kurzzeitweckers beträgt 3 Stunden.
• Bestätigen Sie die Einstellung durch erneutes Drücken des Knebels (A), die Uhrzeiger stellen sich automatisch auf die Tagesanzeige um, das Symbol (3) leuchtet.
• Sobald die eingestellte Zeit abgelaufen ist, ertönt ein unterbrochenes akustisches Signal, das Sie durch Drücken (zwei Sekunden lang) des Knebels (A) abschalten können bzw. schaltet sich das Signal nach einer Minute automatisch ab.

Anzeige der Einstellung

Wenn Sie eine Zeitfunktion eingestellt haben, können Sie die Einstellung durch Drücken des Knebels (A) prüfen. Die Uhrzeiger stellen sich vorübergehend auf den eingestellten Wert und stellen sich danach wieder auf die Tageszeitanzeige um.

Löschen der Einstellungen

Sie können die Einstellungen durch Drücken (zwei Sekunden lang) des Knebels (A) löschen. Das zugehörige Symbol geht aus.

Bedienung des Backofens

Zur Bedienung des Backofens dienen der Ein-/Ausschaltknebel, der Backofen-Funktionswahlknebel, sowie der Temperaturwahlknebel.

Backofen-Temperaturwahlknebel

Bemerkung: Stellen Sie den Temperaturwahlknebel auf die Position wenn Sie die Backofen-Beheizungsart Großgrill oder Grill verwenden.

Ein-/Ausschaltknebel und Auswahlknebel für die Backofen-Beheizungsart

Der Backofen kann auf folgende Arten betrieben werden.

Backofen-Innenbeleuchtung

Bei einigen Modellen sind zur Beleuchtung des Backofeninnenraums zwei Leuchten eingebaut: eine Leuchte ist oben in die Hinterwand des Backofeninnenraums, die andere in der Mitte der rechten Seitenwand eingebaut.

Die Backofeninnenbeleuchtung kann separat eingeschaltet werden, ohne die Verwendung anderer Funktionen. Bei allen anderen Betriebsarten schaltet sich die Backofeninnenbeleuchtung nach Einstellung der Betriebsart automatisch ein.

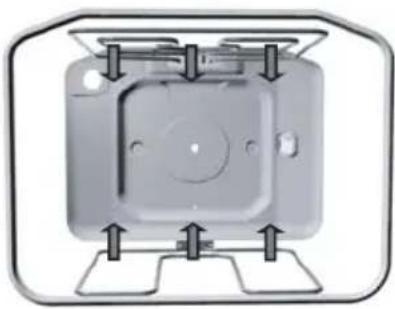

Ober-/Unterhitze

Die Heizelemente im Ober- und Unterteil des Backofens strahlen die Hitze gleichmäßig in den Innenraum des Backofens. Das Backen und Braten ist nur auf einer Einschubebene möglich.

Großgrill

Bei dieser Beheizungsart arbeiten gleichzeitig die Oberhitze und das Infra-Heizelement.

Die Hitze wird direkt vom Infra-Heizelement ausgestrahlt, das an der Decke des Backofens angebracht ist. Zur Steigerung der Heizleistung bzw. optimalen Nutzung der gesamten Oberfl äche des Rostes ist gleichzeitig auch die Oberhitze eingeschaltet.

Diese Beheizungsart ist besonders zum Grillen von kleineren Fleischstücken, wie z.B. Steaks, Würsten, Schnitzeln, Koteletts, u.Ä. geeignet.

Grill

Es ist nur der Infra-Grillheizkörper, der zum Großgrill gehört, in Betrieb.

Diese Beheizungsart ist zum Grillen von Würsten, kleineren Mengen belegter Brote und zum Anbacken von Toast geeignet.

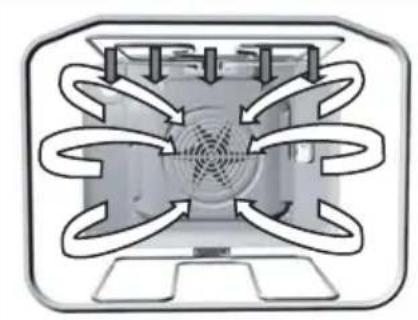

Bei dieser Beheizungsart arbeiten gleichzeitig das Infra-Heizelement und das Gebläse. Diese Beheizungsart ist besonders zum Grillen von Fleisch und zum Braten von größeren Fleischstücken oder Gefl ügel auf einer Einschubebene geeignet. Sie ist auch zum Gratinieren und Überbacken geeignet.

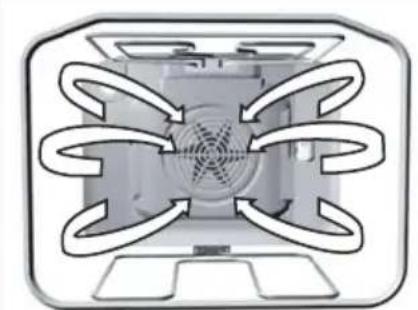

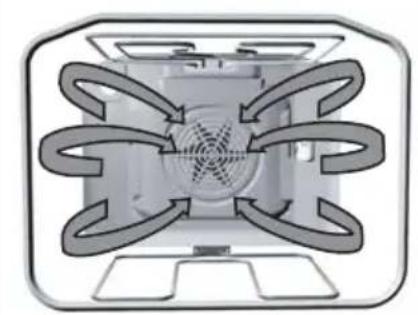

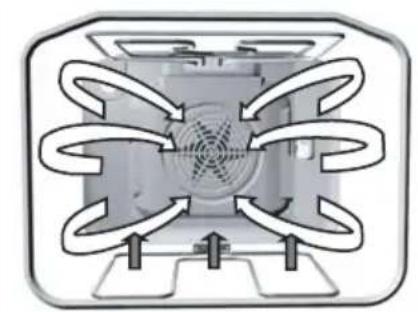

Heißluft mit Unterhitze

Bei dieser Beheizungsart arbeiten gleichzeitig die Unterhitze und das Heißluftgebläse mit Ringheizkörper. Diese Betriebsart ist besonders zum Pizzabacken geeignet. Am Besten gelingt das Backen von feuchten oder schweren Kuchen, Obsttorten aus Hefe- oder Mürbeteig, sowie Quarktorten.

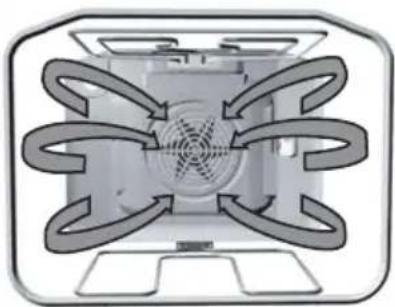

Bei dieser Beheizungsart arbeitet der Ringheizkörper mit Gebläse.

Das Gebläse an der Rückwand des Backofens sorgt für ständiges Kreisen der heißen Luft um den Braten/das Backgut.

Diese Beheizungsart ist besonders zum Braten und Backen auf mehreren Einschubebenen geeignet. Die Back-/Brattemperaturen sind niedriger als bei der klassischen Beheizungsart.

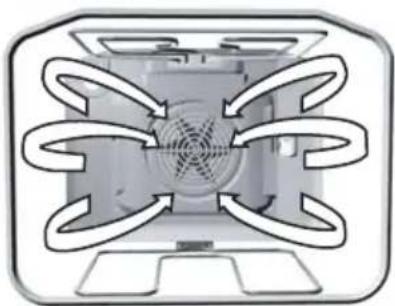

Bei dieser Betriebsart kreist die Luft ohne zugeschaltete Heizkörper. Es ist nur das Gebläse in Betrieb. Diese Beheizungsart wird zum schonenden Abtauen von gefrorenen Lebensmitteln verwendet.

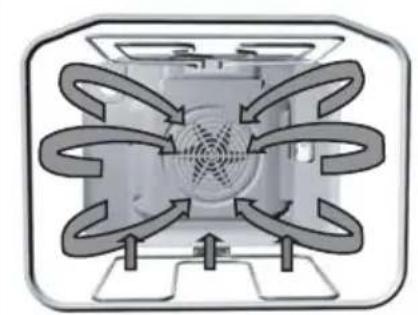

Unterhitze mit Gebläse

Bei dieser Beheizungsart arbeiten gleichzeitig die Unterhitze und das Gebläse. Diese Beheizungsart ist vor allem zum Backen von niedrigem Backgut und zum Einkochen von Obst und Gemüse geeignet. Verwenden Sie die 1. Einschubebene von unten und nicht allzu hohe Backbleche, damit die erhitzte Luft auch auf der Oberseite der Speise kreisen kann.

Die Wärme wird nur vom Heizkörper abgegeben, das auf der Unterseite des Backofens angebracht ist. Wählen Sie diese Beheizungsart dann aus, wenn Sie die Unterseite des Backguts stärker backen möchten (z.B. zum Backen von feuchtem Backgut mit Obstbelag). Stellen Sie den Temperaturwahlknebel auf die gewünschte Temperatur ein.

Sie können die Unterhitze auch zum Reinigen des Backofens benützen. Einzelheiten bezüglich der Reinigung des Backofens fi nden Sie im Kapitel „Reinigung und Pfl ege“.

Das Zubehör (Rost, Alu-Backblech, hochwandiges Backblech) können Sie in den Backofen auf 4

verschiedene Einschubebenen stellen. Die einzelnen Einschubebenen sind in den nachfolgenden Tabellen beschrieben (siehe Kapitel „Zubereitung von Speisen“).

Beachten Sie, dass die Einschubebenen immer von unten nach oben gezählt werden!

Hinweis: Das hochwandige Backblech zum Auff angen von Fett kann nicht in die erste untere Einschubebene eingeschoben werden.

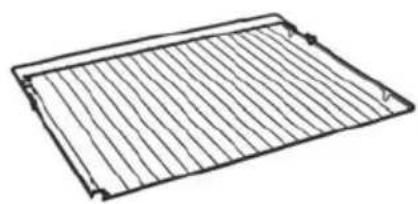

Backofenzubehör (abhängig vom Modell)

Rost, auf welchen Sie das Backblech mit Speisen stellen. Sie können die Speise aber auch direkt auf den Rost stellen.

Der Trägerrost und die Führungen verfügen über Sicherheitsanschläge, die ein Herausfallen des Rostes verhindern. Zum Entfernen des Rostes müssen Sie diesen, wenn er an die Anschläge stößt, leicht anheben.

Das niedrige Backblech ist zum Backen von Gebäck und Kuchen bestimmt.

Das hochwandige Backblech dient zum Braten und Backen von feuchten Kuchen und als Auff angefäß für tropfendes Fett.

Während des Back-/Bratvorgangs dürfen Sie das hochwandige Backblech nicht auf die 1. Einschubebene stellen, außer wenn Sie grillen oder den Drehspieß benutzen und das Backblech als Auff angefäß für Fett benutzt wird.

ZUBEREITUNG VON SPEISEN

Backen

• Verwenden Sie zum Backen von Kuchen, und ②. (Die Bedienung des Backofens mit gewählter Beheizungsart ist vom Modell abhängig).
• Beim Backen müssen Sie den Fettfi Iter immer aus dem Backofen entfernen!

Tipps

- Berücksichtigen Sie beim Backen immer die Auswahl der Einschubebene, die Backtemperatur und die Backzeit aus der Backtabelle und vernachlässigen Sie eventuelle alte Erfahrungen, die Sie mit anderen Backöfen gemacht haben. Die Werte in der Backtabelle wurden speziell für diesen Backofen festgestellt und geprüft. - Wenn Sie in der Backtabelle ein bestimmtes Backgut nicht finden, wählen Sie die Werte für ein ähnliches Backgut.

Backen mit Ober-/Unterhitze

• Benutzen Sie nur eine Einschubebene.
  • Die Ober-/Unterhitze ist besonders zum Backen von verschiedenen Arten vom Gebäck, Brot und zum Braten von Fleisch geeignet.
• Verwenden Sie dunkle Backformen. In hellen Backformen bräunt das Backgut schlechter, weil die Wärme refl ektiert wird.
• Stellen Sie Backformen immer auf den Rost. Wenn Sie das beigelegte Backblech verwenden, entfernen Sie den Rost.
• Ein vorgeheizter Backofen verkürzt die Backzeit. Stellen Sie das Backgut in den Backofen erst, wenn die eingestellte Temperatur erreicht wurde, d.h. wenn das Indikatorlämpchen des Backofens zum ersten Mal erlischt.

Heißluft ist besonders zum Backen auf mehreren Einschubebenen geeignet, insbesondere für Kleingebäck in niedrigen Backblechen. Wir empfehlen Ihnen, den Backofen vorzuheizen und die Einschubebenen 2 und 3 zu verwenden. Diese Beheizungsart ist auch für feuchtes Backgut und Obsttorten (Backen auf einer Einschubebene) geeignet.

• Die Temperatur ist gewöhnlich niedriger als beim Backen mit Ober-/Unterhitze (siehe Backtabelle).
- Sie können verschiedenes Backgut zusammen backen, wenn die erforderlichen Temperaturen ähnlich sind.
• Die Backzeiten können beim Backen in gleichen Backblechen verschieden sein. Wenn Sie auf mehreren Backblechen gleichzeitig backen – Backen auf zwei oder drei Einschubebenen, kann die Backzeit für verschiedene

Backbleche verschieden sein. Möglicherweise werden Sie ein Backblech früher aus dem Backofen herausnehmen müssen, als ein anderes (Backblech in der oberen Einschubebene).

• Kleingebäck, wie z.B. Plätzchen, bereiten Sie nach Möglichkeit in gleicher Dicke und Höhe zu. Ungleichmäßiges Backgut wird ungleichmäßig braun!
• Wenn Sie mehrere Kuchen gleichzeitig backen, entsteht im Backofen eine größere Dampfmenge, die an der Backofentür Kondenswasser bilden kann.

Tipps zum Backen

Ist das Backgut durchgebacken?

Stechen Sie das Backgut mit einem Holzstäbchen an seiner dicksten Stelle durch. Wenn am Stäbchen kein Teig kleben bleibt, ist das Backgut durchgebacken. Sie können den Backofen ausschalten und die Restwärme nutzen.

Das Backgut ist zusammengesackt

Überprüfen Sie zuerst das Rezept. Verwenden Sie nächstes Mal weniger Flüssigkeit. Beachten Sie die Rührzeiten, vor allem bei Verwendung von Küchenmaschinen.

Das Backgut ist zu hell

Verwenden Sie nächstes Mal zum Backen ein dunkles Backblech, stellen Sie das Backgut eine Ebene tiefer und schalten Sie gegen Ende des Backvorgangs die Unterhitze ein.

Das Backgut mit feuchtem Belag, z.B. eine Quarktorte, ist nicht durchgebacken.

Verringern Sie nächstes Mal die Backtemperatur und verlängern Sie die Backzeit.

Hinweise zur Backtabelle:

• Bei den Temperaturen sind immer ein niedriger und ein höherer Wert angegeben. Stellen Sie anfangs die niedrigere Temperatur ein. Falls das Backgut nicht genügend braun wird, erhöhen Sie beim nächsten Mal die Backtemperatur.
• Die angeführten Backzeiten sind nur Richtwerte und können unter konkreten Bedingungen variieren.
• Fettgedruckte Angaben zeigen Ihnen die am besten geeignete Beheizungsart für die einzelne Art des Backguts.
• Das Sternchen * bedeutet, dass Sie den Backofen bei der gewählten Beheizungsart vorheizen sollten.
• Wenn Sie Backpapier verwenden, überprüfen Sie, ob es temperaturbeständig ist.

Backtabelle: Backen mit Oberhitze/Unterhitze oder Heißluft - beim Backen auf einer Einschubebene

Art des Backguts Einschu-	bebene(vonunten)	Temperatur(in °C) =	Einschu-gebene(vonunten)	Temperatur(in °C) ⊕	Back-zeit(in Min.)
Süßes Gebäck
Marmor-, Napfkuchen 1 160-170	1 150-160	50-70
Kastenkuchen 1 160-170 1 150-	160 55-70
Schlupfkuchen, Springform 1 160-170 2 150-	160-170 2 150-	0-160 45-60
Käsekuchen, Springform	1	170-180	2	150-160	65-85
Obsttorte, Mürbeteig	1	180-190	2	160-170	50-70
Obsttorte mit Überguss	1	170-180	2	160-170	60-70
Biskuittorte*	1	170-180	2	150-160	30-40
Streuselkuchen	2	180-190	2	160-170	25-35
Obstkuchen, Rührteig	2	170-180	2	150-160	45-65
Pflaumenkuchen	2	180-200	2	150-160	35-60
Biskuitrolle*	2	180-190	2	160-170	15-25
Kuchen, Rührteig	2 160-170	2 150-160 25-35
Hefezopf, Hefekranz	2	180-200	2	160-170	35-50
Weihnachtsstollen	2	170-180	2	150-160	45-70
Apfelstrudel	2	180-200	2	170-180	40-60
Buchteln	1 170-180	2 150-160 40-55
Pikantes Backwerk
Quiche Lorraine	1	190-210	2	170-180	50-65
Pizza*	2	210-230	2	190-210	25-45
Brot	2	190-210	2	170-180	50-60
Semmeln*	2	200-220	2	180-190	30-40
Kleingebäck
Mürbeteigplätzchen*	2	160-170	2	150-160	15-25
Spritzgebäck*	2 160-170	2 150-160	15-28
Hefekleingebäck	2	180-190	2	170-180	20-35
Blätterteiggebäck	2	190-200	2	170-180	20-30
Windbeutel/mit Cremegefüllt	2	180-190	2	180-190	25-45
Aufläufe
Reisauflauf	1	190-200	2	180-190	35-50
Quarkauflauf	1	190-200	2	180-190	40-50
Gefrorenes Backgut
Apfelstrudel, Quarkstrudel	2	180-200	2	170-180	50-70
Quarktorte	2	180-190	2 160-170	65-85
Pizza	2	200-220	2	170-180	20-30
Pommes frites für denBackofen*	2	200-220	2	170-180	20-35
Kroketten für den Backofen	2	200-220	2	170-180	20-35

Hinweis: Die Einschubebene bezieht sich auf den Rost, auf welchen kleinere Backbleche und Backformen gelegt werden, sowie auf das niedrige Backblech. Das hochwandige Backblech darf während des Backens nicht in die 1. Einschubebene eingeschoben werden.

Backtabelle Heißluft und Unterhitze

Art des Backguts Einschubebene (von unten)	Temperatur (in °C) Grillzeit
	(%)	(in Min.)
Käsekuchen (750 g Quark) - Mürbeteig	2 150-160 65-80
Pizza * - Hefeteig 2 200-210 15-20
Quiche Lorraine - Mürbeteig 2 180-200 35-40
Apfelkuchen mit Streusel - Hefeteig	2 150-160 35-40
Obstkuchen - Rührteig 2 150-160 45-55
Apfelstrudel - Strudelteig 2 170-180 45-65

• Verwenden Sie zum Braten
- Fettgedruckte Angaben zeigen Ihnen die am besten geeignete Beheizungsart für die einzelne Fleischart.
- Beim Grillen von Fleisch ist der Gebrauch des Fettfi Iters empfehlenswert (abhängig vom Modell).

Tipps zum Geschirr

• Sie können Geschirr aus Email, feuerfestem Glas, Ton oder Gusseisen verwenden.
• Bräter aus rostfreiem Stahl sind nicht geeignet, weil sie die Wärme sehr stark refl ektieren.
• Wenn Sie den Braten zudecken, bleibt er saftiger und der Backofen wird nicht so stark verschmutzt.
• In einem offenen Bräter wird der Braten schneller braun.

Hinweise zum Braten

• In der Brattabelle fi nden Sie Angaben zur Brattemperatur, zu den Einschubebenen und Bratzeiten. Da die Bratzeiten von der Art, vom Gewicht und der Qualität des Fleisches abhängig sind, kann es zu Abweichungen kommen.
• Das Braten von Fleisch, Geflügel und Fisch ist erst ab 1 kg wirtschaftlich.
• Geben Sie während des Bratvorgangs ausreichend Flüssigkeit in das Backblech, damit das Fett und der Fleischsaft nicht anbrennen können. Das bedeutet, dass Sie den Braten bei längeren Bratzeiten häufiger kontrollieren und ihm Flüssigkeit zugeben sollten.
• Wenden Sie den Braten nach ungefähr der halben Bratzeit, besonders beim Braten im Bräter. Es ist sinnvoll, den Braten zuerst mit der Anmachseite nach unten gewendet zu braten.
• Beim Braten von größeren Fleischstücken kann es zu verstärkter Dampfbildung und Niederschlag von Kondenswasser an der Backofentür kommen. Das ist ein natürlicher Vorgang, der die Funktion des Geräts nicht beeinfl usst. Wischen Sie nach Beendigung des Bratvorgangs die Backofentür und das Sichtfenster mit einem Tuch trocken.
• Lassen Sie heiße Speisen nicht im geschlossenen Backofen abkühlen, um die Bildung von Kondenswasser zu vermeiden.

Brattabelle: Braten mit Unter-/Oberhitze oder Heißluft - beim Backen auf einer Einschubebene

Fleischart Gewicht	(in g)	Einschu-bebene(von unten)	Temperatur(in °C)=	Einschu-bebene(von unten)	Temperatur(in °C)⊗	Bratzeit(in Min.)
Rindfl eisch
Rinderbraten 1000 2 190-	210 2 180-	190 100-120
Rinderbraten	1500	2	190-210	2	170-180	120-150
Roastbeef, medium	1000	2	200-210	2	180-200	30-50
Roastbeef, durch	1000	2	200-210	2	180-200	40-60
Schweinefl eisch
Schweinebraten mit Schwarte	1500	2	180-190	2	170-180	140-160
Schweinebauch	1500	2	190-200	2	170-180	120-150
Schweinebauch	2000	2	180-200	2	160-170	150-180
Schweineschulter	1500	2	190-200	2	160-170	120-140
Schweinerollbraten	1500	2	190-200	2	160-170	120-140
Kasseler	1500	2	180-200	2	160-170	100-120
Hackbraten	1500	2	200-210	2	170-180	60-70
Kalbfleisch
Kalbsrollbraten	1500	2	180-200	2	170-190	90-120
Kalbshaxen	1700	2	180-200	2	170-180	120-130
Lammfleisch
Lammrücken	1500	2	190-200	2	170-180	100-120
Hammelkeule	1500	2	190-200	2	170-180	120-130
Wild
Hasenrücken 1500 2	190-200	2 180-190	100-120
Rehkeule	1500	2	190-200	2	170-180	100-120
Wildschweinkeule	1500	2	190-200	2	170-180	100-120
Geflügel
Hühnchen, ganz	1200	2	190-200	2	180-190	60-80
Poularde	1500	2	190-200	2	180-190	70-90
Ente	1700	2	180-190	2	160-170	120-150
Gans	4000	2	160-170	2	150-160	180-200
Truthahn, Pute	5000	2	150-160	2	140-150	180-240
Fisch
Ganzer Fisch	1000	2	190-200	2	170-180	50-60
Fischauflauf	1500	2	180-200	2	150-170	50-70

Hinweis: Die Einschubebene bezieht sich auf das hochwandige Backblech; legen Sie kleinere Backbleche auf den Rost, welchen Sie in die 1. Einschubebene schieben (Sie dürfen das hochwandige Backblech nicht in die 1.-2. Einschubebene schieben).

Grillen und Überbacken

• Sie sollten beim Grillen besonders vorsichtig sein. Wegen der hohen Temperatur des Infra-Grillheizkörpers werden der Rost und die übrigen Teile des Zubehörs im Backofen sehr heiß, verwenden Sie deswegen wärmeisolierende Küchenhandschuhe und spezielle Fleischzangen!
• Aus durchstochenem Fleisch (z.B. aus Würsten) kann heißes Fett spritzen. Um Verbrennungen der Haut oder Augen zu vermeiden, verwenden Sie zum Wenden Fleischzangen.
• Kontrollieren Sie den Grillvorgang die ganze Zeit. Das Fleisch kann wegen der hohen Temperatur rasch anbrennen!
• Erlauben Sie nicht, dass sich Kinder in der Nähe des Grills aufhalten.
• Das Grillen mit dem Infra-Heizkörper ist zum knusprigen und fettfreien Grillen von Würsten, flachen Fleischstücken und Fisch (Steak, Schnitzel, Lachsschnitten, usw.) oder Toasts und zum Überbacken geeignet.

Hinweise zum Grillen

• Grillen Sie immer bei geschlossener Backofentür.
• In der Grilltabelle fi nden Sie Angaben zur Grilltemperatur, Einschubebene und Grillzeit. Da die Grillzeit stark von der Art, dem Gewicht und der Qualität des Fleisches abhängig ist, kann es zu Abweichungen kommen.
• Beim Grillen von Fleisch ist der Gebrauch des Fettfi Iters empfehlenswert (abhängig vom Modell).
• Heizen Sie den Infra-Heizkörper (Groß- und Kleingrill) 5 Minuten vor.
• Wenn Sie Fleisch auf dem Rost grillen, pinseln Sie den Rost mit Öl ein, damit das Fleisch nicht am Rost festklebt.
• Legen Sie dünne Fleischstücke auf den Rost, den Sie in die 4. Einschubebene einsetzen.
• Schieben Sie die Fettpfanne in die 1. oder 2. Einschubebene, damit diese das tropfende Fett und den Fleischsaft auff ängt.
• Wenden Sie das Fleisch während des Grillvorgangs. Grillen Sie die erste Seite ein wenig länger als die andere.
• Wenn Sie größere Fleischstücke auf dem Rost braten (Hühnchen, Fisch) setzen Sie den Rost in die 2. Einschubebene und die Fettpfanne in die 1. Einschubebene ein.

• Wenden Sie dünne Fleischstücke nur einmal, dickere mehrmals. Verwenden Sie zum Wenden der Fleischstücke Fleischzangen, damit aus dem Fleisch nicht zuviel Saft entweicht.
• Dunkle Fleischsorten werden schneller und besser braun, als helles Schweine- oder Kalbfl eisch.
• Reinigen Sie den Backofen und das Zubehör nach jedem Grillvorgang, damit der Schmutz beim nächsten Mal nicht festbrennen kann.

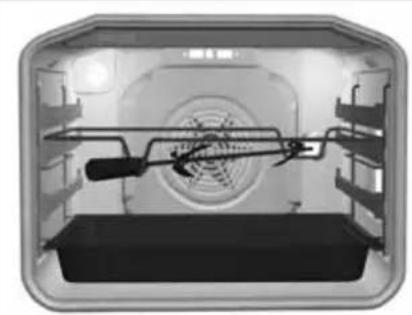

Grillen auf dem Drehspieß

(nur bei einigen Modellen)

• Die Drehspießgarnitur besteht aus einem Drehspieß mit abnehmbarem Griff und zwei Fixiergabeln mit Feststellschrauben zum Festmachen des Fleisches.
- Setzen Sie bei Verwendung des Drehspießes zuerst das spezielle Grillgestell in die 3. Einschubebene von unten ein.
- Spießen Sie das vorbereitete Fleisch auf den Drehspieß und bohren Sie auf beiden Seiten die beigelegten Gabeln ins Fleisch, damit es gut fi xiert wird. Schrauben Sie anschließend die Feststellschrauben auf den Gabeln fest.
- Montieren Sie den Griff auf die Vorderseite des Drehspießes. Stecken Sie den spitzen Teil des Drehspießes in die Öff nung auf der rechten Seite der Backofenhinterwand, die mit einer drehbaren Blende geschützt ist. Stellen Sie den Vorderteil des Drehspießes auf den niedrigsten Teil des Grillgestells, bis er einschnappt.
- Stellen Sie das hochwandige Backblech zum Auff angen des tropfenden Fettes und Fleischsaftes eine Einschubebene tiefer.
- Aktivieren Sie den Drehspieß durch Auswahl der Betriebsart "Großgrill"
- Bevor Sie die Backofentür schließen, schrauben Sie den Handgriff des Drehspießes ab.
- Der Infra-Heizkörper arbeitet thermostatisch und nur wenn die Backofentür geschlossen ist.

Tabelle: Grillen mit dem Großgrill

Grillgut Gewicht	(in g)	Einschu-bebene(von unten)	Temperatur(in °C)	Temperatur(in °C)	Grillzeit(in Min.)
Fleisch und Würste
4 Rindersteaks, blutig 180g/Stk.	4		Heizstufe	-14-16
4 Rindersteaks, medium “ 4			\	-16-20
4 Rindersteaks, durch “ 4			\	-18-21
4 Schnitzel (Schweinenacken) “	4		\	-19-23
4 Koteletts “ 4			\	-20-24
4 Kalbsschnitzel “ 4			\	-19-22
6 Lammkoteletts 100 g/Stk. 4			\	-15-19
8 Grillwürste	100 g/Stk. 4		\	-	11-14
3 Scheiben Leberkäse	200g/Stk. 4		\	-	9-15
1/2 Hühnchen	600g 2	-	180-190		25 (1. Seite)20 (2. Seite)
Fisch
Lachsscheiben	600 3		\	-19-22
4 Forellen	200g/Stk.	2	-	170-180	45-50
Toast
6 Weißbrotscheiben	/	4	\	-	1,5-3
4 Mischbrotscheiben	/	4	\	-	2-3
Belegte Toastbrote	/	4	\	-3,5-7
Fleisch/Geflügel*
Ente*	2000	2	210	150-170	80-100
Hühnchen*	1500	2	210-220	160-170	60-85
Schweinebraten	1500	2	-	150-160	90-120
Schweineschulter	1500	2	-	150-160	120-160
Schweinshaxen	1000	2	-	150-160	120-140
Roastbeef/Rinderfilet	1500	2	-	170-180	40-80
Gratiniertes Gemüse**
Blumenkohl, Wirsing	750	2		210-230	15-25
Spargel	750	2		210-230	15-25

Bemerkung: Die Einschubebene bezieht sich auf den Rost, auf welchen das Fleisch gestellt wird; im Kapitel Fleisch/Geflügel bezieht sich die Einschubebene auf das hochwandige Backblech, bei Hühnchen auf den Rost.

Sorgen Sie beim Braten von Fleisch im Bräter dafür, dass im Bräter genügend Wasser ist, damit das Fleisch nicht anbrennt und wenden Sie es mehrere Male. Schieben Sie beim Grillen von Fleisch auf dem Rost die Fettpfanne in die 1. oder 2. Einschubebene, damit Fett und Fleischsaft aufgefangen werden (siehe "Tipps zum Grillen").

Empfehlung: Trocknen Sie die Forellen mit einem Papierküchentuch. Würzen Sie die Fische innen mit Petersilie, Salz und Knoblauch, bepinseln Sie sie außen mit Öl und legen Sie sie auf den Rost. Während des Grillvorgangs die Forellen nicht wenden.

*Wenn Sie möchten, können Sie auch den Drehspieß benutzen (siehe Tipps zum Gebrauch des Drehspießes).

**Das Gemüse wird halbgegart und mit Bechamel und geriebenem Käse überdeckt. Der kleinere Glasbräter liegt auf dem Rost.

Tabelle: Grillen mit dem Grill

Grillgut Gewicht	(in g)	Einschube-bene(von unten)	Temperatur(in °C)	Temperatur(in °C)	Grillzeit(in Min.)
Fleisch und Würste
2 Rindersteaks, durch 180g/Stk. 4 Heizstufe			;	- 18-21
2 Koteletts 4			;	- 20-22
2 Schnitzel(Schweinenacken)	180g/Stk. 4		;		18-22
4 Grillwürste 100 g/Stk. 4			;	- 11-14
4 belegte Brötchen 4			;	-	5-7
Toast - Bräunen		4	;		3-4
3 Forellen - auf dem Rost	200g/Stk.	2	-	160-170	40-50
Hühnchen - auf dem Rost	1.500 g	2	-	160-170	60-80
Schweineschulter - im hochwandigen Backblech	1.500 g	2	-	150-160	120-160

Einkochen

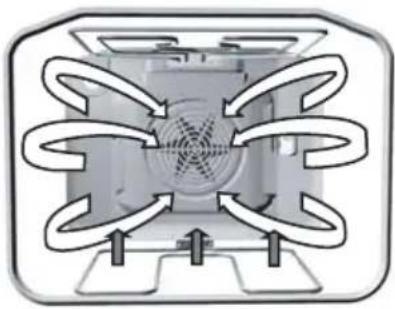

Verwenden Sie zum Einkochen die Betriebsart Unterhitze mit Gebläse.

Bereiten Sie die Lebensmittel, die Sie einkochen möchten und die Einmachgläser so wie üblich vor. Verwenden Sie handelsübliche Einmachgläser mit Gummidichtung und Glasdeckel. Verwenden Sie keine Einmachgläser mit Schraubverschlüssen oder Metalldosen. Einmachgläser sollten nach Möglichkeit die selbe Größe haben, mit dem selben Inhalt gefüllt und gut verschlossen sein. Auf das Backblech können Sie gleichzeitig bis zu 6 Stück 1 Liter-Gläser steller.

• Verwenden Sie nur frische Lebensmittel.
• Füllen Sie in das hohe Backblech ungefähr 1 Liter heißes Wasser (ca. 70°C), damit im Backofen die notwendige Feuchtigkeit entstehen kann. Stellen Sie die Einmachgläser in den Backofen so hinein, dass sie die Backofenwände nicht berühren (siehe Skizze). Befeuchten Sie die Gummidichtungen vor dem Gebrauch.

- Schieben Sie das hochwandige Backblech mit den Einmachgläsern in die 2. Einschubebene von unten. Beobachten Sie die Lebensmittel während des Einkochens und kochen Sie diese nur so lange ein, bis die Flüssigkeit im ersten Einmachglas zu perlen beginnt. Berücksichtigen Sie die Einkochzeiten aus der Einkochtabelle.

Einkochtabelle

Einkochgut Menge		T=170-180°C, bis in den Einmachgläsern Luftblasen sichtbar werden (in Min.)	Nach dem Aufkochen-nachdem die Flüssigkeit in den Einmachgläsern zu perlen beginnt.	Ruhezeit im Backofen (in Min.)
Obst
Erdbeeren 6x1 Liter ca. 40-55	abschalten 25
Steinfrüchte 6x1 Liter ca. 40-55	abschalten 30
Apfelmus 6x1 Liter ca. 40-55	abschalten 35
Gemüse
Saure Gurken 6x1 Liter ca. 40	do 55	abschalten 30
Bohnen, Karotten	6x1 Liter ca.	40 do 55 auf 120°C stellen 60 min	30

Hinweis: Die Zeiten in der Tabelle sind nur Richtwerte. Sie sind von der Zimmertemperatur, der Gläseranzahl, der Menge und der Temperatur des eingemachten Obstes und Gemüses abhängig. Bevor Sie beim Einkochen von Obst den Backofen ausschalten bzw. bei bestimmten Gemüsesorten die Temperatur verringern, überprüfen Sie, ob in den Einmachgläsern Luftbläschen sichtbar sind.

Wichtig: Beobachten Sie aufmerksam, wann in der Flüssigkeit im ersten Einmachglas Luftbläschen auftauchen.

Abtauen

- Sie können das Abtauen von eingefrorenen Lebensmitteln im Backofen mit dem Gebläse beschleunigen. Stellen Sie zu diesem Zweck den Backofen auf die Betriebsart "Abtauen" ein.

Bei ungewollter Betätigung des Temperaturwahlknebels leuchtet das Backofen-Indikatorlämpchen auf, die Heizelemente sind jedoch nicht eingeschaltet.

• Zum Abtauen sind gefrorene Torten mit Schlagsahne und Buttercremetorten, Kuchen und Gebäck, Brot und Semmeln, sowie tiefgefrorenes Obst geeignet.
• Tauen Sie Fleisch und Geflügel im Backofen aus Hygienegründen nicht auf.

Wenn möglich, wenden Sie die Lebensmittel öfters oder rühren Sie die Speisen um, damit sie gleichmäßig abgetaut werden.

REINIGUNG UND PFLEGE

Das Gerät darf nicht mit Heißdampfgeräten oder Hochdruck-Heißdampfgeräten gereinigt werden. Schalten Sie das Gerät vor der Reinigung ab und lassen Sie es abkühlen.

Gehäusevorderseite

Reinigen Sie die Oberfl ächen mit einem weichen Vileda-Tuch und einem fl üssigen nichtscheuernden Reinigungsmittel, das zum Reinigen von glatten Oberfl ächen geeignet ist. Geben Sie das Reinigungsmittel auf das Vileda-Tuch und wischen Sie den Schmutz weg. Wischen Sie die Oberfl äche dann mit einem Tuch mit reinem Wasser sauber. Tragen Sie das Reinigungsmittel nicht direkt auf die Oberfl äche auf. Verwenden Sie keine groben und aggressiven Reinigungsmittel, scharfe Gegenstände und Schwämme, die Kratzer hervorrufen.

Aluminisierte Oberfl ächen

Reinigen Sie aluminisierte Geräteteile mit nichtscheuernden speziellen fl üssigen Reinigungsmitteln und einem Vileda-Tuch. Tragen Sie das Reinigungsmittel auf ein feuchtes Tuch auf und reinigen Sie die Oberfl äche, wischen Sie danach die Oberfl äche mit einem Tuch mit reinem Wasser ab. Tragen Sie das Reinigungsmittel nicht direkt auf die aluminisierte Oberfl äche auf.

Verwenden Sie keine scheuernden Reinigungsmittel und Schwämme. Die aluminisierte Oberfläche darf mit Backofen-Sprays nicht in Berührung kommen.

Gehäusevorderseite aus rostfreiem Stahl

(nur bei einigen Modellen)

Reinigen Sie die Oberfl ä che nur mit milden Reinigungsmitteln (Seifenwasser) und einem weichen Schwamm, der nicht kratzt. Verwenden Sie keine groben Scheuermittel oder Reinigungsmittel, die

Lösungsmittel enthalten. Im Falle der Nichtbeachtung dieser Hinweise kann die Oberfl äche des Gehäuses beschädigt werden.

Lackierte Oberfl ächen und Kunststoff teile

(nur bei einigen Modellen)

Reinigen Sie die Bedienungsknebel und den Türgriff mit einem weichen Tuch und flüssigen Reinigungsmitteln, die zum Reinigen von glatten und lackierten Oberflächen bestimmt sind.

Sie können auch Reinigungsmittel verwenden, die für solche Oberfl ächen geeignet sind und dabei die Hinweise des Herstellers beachten.

HINWEIS: Die Geräteoberflächen dürfen auf keinen Fall mit Backofen-Sprays in Berührung kommen, weil diese die aluminisierten Oberfl ächen sichtbar und dauerhaft beschädigen.

Reinigen

Glaskeramik-Kochfeld

Reinigen Sie die Glaskeramik-Oberfl äche nach jedem Gebrauch; bei jedem Gebrauch brennt sich nämlich auch die kleinste Verunreinigung in die heiße Oberfl äche ein. Benutzen

Sie zur regelmäßigen Pfl ege der Glaskeramikoberfl äche spezielle Pflegemittel, die auf der Oberfläche einen Schutzfi Im bilden und sie vor Verunreinigungen schützen.

Wischen Sie vor jeder Benutzung Staub oder andere Fremdkörper von der Glaskeramik-Oberfl äche und vom Topfboden, damit die Glaskeramikplatte nicht zerkratzt wird (Abb. 1).

Vorsicht: Stahlwolle, Reinigungsschwämme und scheuernde Reinigungsmittel können die Glaskeramikoberfl äche zerkratzen. Ebenso wird die Glaskeramikoberfl äche durch Verwendung von aggressiven Spraymitteln und ungeeigneten oder schlecht durchgeschüttelten fl üssigen Reinigungsmitteln beschädigt (Abb. 1 und Abb. 2).

Die Signatur auf der Glaskeramikplatte kann durch den Gebrauch von aggressiven Reinigungsmitteln oder groben bzw. beschädigten Kochtopfböden beschädigt werden (Abb. 2).

Entfernen Sie geringere Verunreinigungen mit einem feuchten weichen Tuch und wischen Sie dann die Oberfl äche trocken (Abb. 3).

Entfernen Sie Wasserfl ecken mit einer milden Essiglösung, mit welcher Sie den Rahmen des Kochfeldes nicht abwischen dürfen (nur bei einigen Modellen), weil er dadurch den Glanz verliert.

Verwenden Sie keine aggressiven Sprays und Kalkentfernungsmittel (Abbildung 3).

Entfernen Sie stärkere Verunreinigungen mit speziellen Reinigungsmitteln für Glaskeramikoberfl ächen. Beachten Sie dabei die Gebrauchsanweisungen des Herstellers des Reinigungsmittels. Achten Sie darauf, dass Sie nach der Reinigung die Reinigungsmittelreste gründlich entfernen, weil diese beim Erhitzen die Glaskeramikoberfl äche beschädigen können (Abb. 3).

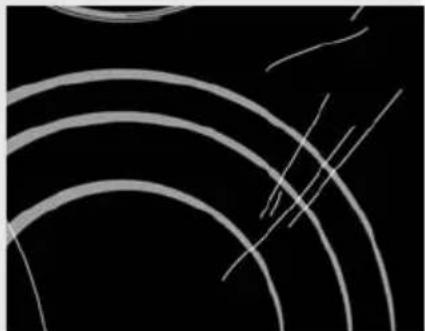

Entfernen Sie hartnäckigen und angebrannten Schmutz mit einem Schaber (Abb. 4).

Achten Sie darauf, dass Sie sich beim Gebrauch des Schabers nicht verletzen!

Verwenden Sie den Schaber nur, wenn Sie die Verschmutzung nicht mit einem feuchten Tuch oder einem speziellen Reinigungsmitteln für Glaskeramikoberflächen entfernen können.

Halten Sie den Schaber im Winkel von 45° bis 60° zur Glaskeramikplatte. Gleiten Sie mit sanftem Druck über die

Glaskeramikplatte und die Signatur, um den Schmutz zu entfernen. Achten Sie darauf, dass der Kunststoff griff des Schabers nicht mit der heißen Kochzone in Berührung kommt.

Halten Sie den Schaber niemals senkrecht zum Glaskeramikkochhfeld und reinigen Sie es nicht mit der Spitze des Schabers.

Zucker und zuckerhaltige Lebensmittel können die

Glaskeramik-Oberfl äche dauerhaft beschädigen (Abb. 5), deswegen ist es notwendig, Zucker und Süßspeisen sofort mit einem Schaber von der Glaskeramik-Oberfl äche zu entfernen, obwohl die Kochzone noch heiß ist (Abb. 4).

Die Farbänderung der Glaskeramik-Oberfl äche hat keinen

Einfl uss auf die Funktion und Stabilität der Oberfl äche. Meistens ist sie die Folge von Speiseresten, die sich festgebrannt haben bzw. kann sie durch Kochtopfböden verursacht werden (z.B. Alu- oder Kupfergeschirr), was sehr schwierig gänzlich zu entfernen ist.

Hinweis: Die erwähnten Erscheinungen sind von ästhetischer Art und haben keinen direkten Einfluss auf die Funktion des Geräts. Die Beseitigung dieser Erscheinungen ist nicht Gegenstand der Garantie.

Backofen

• Sie können den Backofen auch klassisch reinigen (mit Reinigungsmitteln, Backofenspray), jedoch nur bei hartnäckiger Verschmutzung; danach müssen Sie die Reinigungsmittelreste mit einem Tuch und reinem Wasser gründlich sauber wischen.
• Zum regelmäßigen Reinigen des Backofens (nach jedem Gebrauch) empfehlen wir folgende Vorgehensweise: Drehen Sie den Funktionswahlknebel beim abgekühlten Backofen auf die Position 🎥. Stellen Sie den Temperaturwahlknebel auf 70° C. Gießen Sie 0,6 l Wasser in ein Backblech und schieben Sie es in die unterste Einschubebene. Nach 30 Min. werden die Speisereste auf dem Email des Backofens aufgeweicht und Sie können diese einfach mit einem feuchten Tuch wegwischen.

Beachten Sie bei hartnäckiger Verschmutzung Folgendes:

Der Backofen muss vor dem Reinigen abgekühlt sein.

• Reinigen Sie den Backofen und die Zuberhörteile nach jedem Gebrauch, damit der Schmutz nicht festbrennen kann.
• Fett können Sie am einfachsten mit warmer Seifenlauge reinigen, wenn der Backofen noch warm ist.
• Verwenden Sie bei hartnäckiger oder sehr starker

Verschmutzung handelsübliche Backofenreiniger. Wischen Sie nach dem Reinigen den Backofen gründlich mit einem Tuch und reinem Wasser sauber, damit alle Reinigungsmittelreste beseitigt werden.

• Verwenden Sie niemals aggressive Reiniger, wie z.B. grobe Reinigungsmittel, grobe Schwämme, Rost- und Fleckentferner u.ä..
• Lackierte, rostfreie und verzinkte Oberfl ächen oder Teile aus Aluminium dürfen nicht mit Backofen-Reinigungssprays in Berührung kommen, weil dies zu Beschädigungen und Farbveränderungen der Oberfl äche führen kann. Dasselbe gilt für den Thermostatfühler (wenn der Herd über eine Zeitschaltuhr mit Sonde verfügt) und die sichtbaren Heizelemente an der Backofendecke.
• Denken Sie beim Kauf und bei der Dosierung von Reinigungsmitteln immer an die Umwelt und beachten Sie die Anweisungen des Herstellers.

Nützliche Tipps

• Wenn Sie größere fette Fleischstücke braten, empfehlen wir Ihnen, diese in Alu-Folie oder eine geeignete Bratfolie einzuwickeln, dadurch wird vermieden, dass das spritzende Fett den Backofen verunreinigt.
• Schieben sie beim Grillen von Fleisch die Fettpfanne unter den Rost.

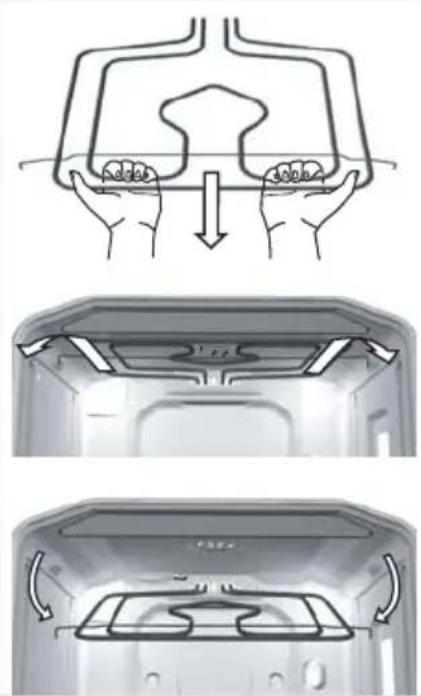

Reinigung der Backofendecke (nur bei einigen Modellen)

• Wegen der einfacheren Reinigung der Backofendecke ist in einige Geräte ein schwenkbares Decken-Heizelement bzw. Infra-Heizelement eingebaut.
• Bevor Sie das Infra-Heizelement absenken, müssen Sie den Herd unbedingt vom elektrischen Versorgungsnetz trennen (Herausdrehen der Sicherung oder Abschalten des Hauptschalters).
• Das Infra-Heizelement muss abgekühlt sein, es besteht sonst Verbrennungsgefahr!
• Das Infra-Heizelement darf in gesenktem Zustand nicht verwendet werden!

Entfernen Sie vor dem Reinigen des Backofens die Backbleche, den Rost und die Führungen und ziehen Sie dann das Heizelement waagrecht zu sich. Ziehen Sie das Heizelement so lange, bis sich die Querstange entriegelt und aus den Lagerungen auf der linken und rechten Seite des Backofens herausspringt (siehe Abb.).

Schieben Sie nach der Reinigung das Heizelement einfach zurück, damit der Querstab wieder in seine Halterungen einrasten kann.

Reinigen Sie Zubehör, wie z.B. Backbleche, Rost u.Ä., mit heißem Wasser und einem Geschirrspülmittel.

Spezial-Email

Der Backofen, die Innenseite der Backofentür und die Backbleche sind mit einem Spezialemail überzogen, der eine glatte und widerstandsfähige Oberfl äche besitzt. Diese Spezialschicht ermöglicht müheloses Reinigen bei Zimmertemperatur.

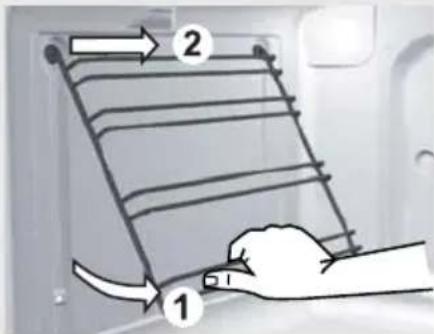

Herausnehmen der Drahtführungen

Um die Backofenseitenwände besser reinigen zu können, können Sie die Drahtführungen aus dem Backofen herausnehmen.

• Drehen Sie die unteren Führungen nach innen und ziehen Sie diese oben aus den Öff nungen heraus.
• Reinigen Sie die Seitengitter nur mit handelsüblichen Reinigungsmitteln.
• Hängen Sie danach die Drahtführungen einfach wieder in die dafür vorgesehenen Öff nungen und ziehen Sie sie wieder hinunter.

DEMONTAGE DER INNEREN GLASSCHEIBE DER BACKOFENTÜR - NUR BEI PREMIUM BACKOFENTÜREN AUS GLAS

Sie können die Glasscheibe der Gerätetür auch von der Innenseite reinigen, jedoch müssen Sie diese zuerst herausnehmen (siehe Kapitel Aushängen und Wiedereinsetzen der Backofentür).

• Heben Sie die Träger auf der linken und rechten Seite der Backofentür leicht an (Markierung 1 auf dem Träger) und ziehen Sie sie dann von der Glasscheibe weg (Markierung 2 auf dem Träger) (Abb. 1).

- Fassen Sie die Glasscheibe am unteren Rand an, heben Sie sie leicht an, damit sie aus dem Träger herausspringt und nehmen Sie sie heraus (Abb. 2).

- Entfernen Sie die innere, dritte Glasscheibe (nur bei einigen Modellen), indem Sie die Glasscheibe leicht anheben und sie herausziehen. Entfernen Sie auch den Gummi von der Glasscheibe (Abb. 3).

- Setzen Sie die Backofentür in verkehrter Reihenfolge wieder ein.

Bemerkung: Setzen Sie die Glasscheibe wieder ein, sodass sich die Symbole (Mond) auf der Tür und der Glasscheibe überdecken (Abb. 4).

AUSHÄNGEN UND WIEDEREINSETZEN DER BACKOFENTÜR MIT EINACHSIGEM SCHARNIER

Klassisches Schließen

- Öff nen Sie die Backofentür und drehen Sie die Aushängesperre bis zum Anschlag zurück - das gilt für das klassische Schließsystem (Abb. 1).

• Machen Sie darauf langsam die Tür zu, damit die Sperren auf den Halterungen aufsitzen. Heben Sie die Tür unter einem Winkel von ungefähr 15° (in Bezug auf die geschlossene Tür) ein wenig an und ziehen Sie sie aus beiden Scharnierhalterungen heraus (Abb. 3).
• Das Wiedereinsetzen der Tür erfolgt in umgekehrter Reihenfolge. Setzen Sie die Tür im Winkel von 15° in die Scharnierhalterungen auf der Vorderseite des Geräts ein und schieben Sie sie vorwärts und nach unten, damit die Scharniere in den Einkerbungen einschnappen. Überprüfen Sie, ob die Einkerbungen der Scharniere richtig in ihre Halterungen eingeschnappt sind.
• Machen Sie darauf die Tür ganz auf und drehen Sie die Aushängesperren bis zum Anschlag in ihre Ausgangsposition. Schließen Sie darauf langsam die Tür und überprüfen Sie, ob sie sich richtig schließen lässt. Wenn sich die Tür nicht richtig öff nen oder

schließen lässt, überprüfen Sie, ob die Einkerbungen der Scharniere richtig in den Halterungen der Scharniere sitzen.

Achtung:

Überzeugen Sie sich immer, dass die Aushängesperren der Scharniere vor dem Ausbau bzw. bei der Montage der Backofentür sicher in ihre Lagerungen eingerastet sind. Im Gegenfall kann es beim Aushängen bzw. Einhängen der Backofentür zum plötzlichen Auslösen bzw. Schließen des Hauptscharniers, auf welches eine starke Feder einwirkt, kommen. Dabei können Sie verletzt werden.

Ablagefach

• Das Ablagefach ist vor unerwünschtem Öff nen gesichert. Wenn Sie das Ablagefach öff nen möchten, müssen Sie es etwas anheben. Wenn Sie das Ablagefach aus dem Herd herausnehmen möchten, ziehen Sie es zuerst bis zum Anschlag heraus, heben Sie es etwas an und ziehen Sie es anschließend heraus.
• Im Ablagefach des Herdes dürfen keine entzündlichen, explosiven und temperaturunbeständigen Gegenstände aufbewahrt werden.
• Bei einigen Geräten schieben Sie das Ablagefach so ein, indem Sie das untere hintere Gleitstück des Ablagefachs in die Führung des Herdes einschieben. Wenn das Ablagefach Seitenführungen mit Rollen besitzt, setzen Sie diese ein, indem Sie die Rollen in die Führungen einsetzen und das Ablagefach zuschieben.

Austausch von Geräteteilen

Die Fassung der Backofenlampe steht unter Spannung. Es besteht Stromschlaggefahr!

Schalten Sie vor dem Auswechseln der Glühbirne unbedingt den Herd aus, indem Sie die Sicherung abschrauben oder die Stromzufuhr mit dem Netzschutzschalter unterbrechen.

(nur bei einigen Modellen)

Die Glühbirne ist Verbrauchsmaterial, deswegen gilt für sie keine Garantie!

Zum Austauschen benötigen Sie eine Glühbirne mit folgenden Spezifikationen: Fassung: E 14, 230 V, 25 W, 300°C.

- Schrauben Sie die Glasabdeckung gegen den Uhrzeigersinn ab und tauschen Sie die Glühbirne aus. Schrauben Sie danach wieder die Glasabdeckung an ihren Platz.

Die in diesem Gerät verwendeten Leuchtmittel sind spezielle Leuchtmittel, die ausschließlich zur Verwendung in Haushaltsgeräten bestimmt sind. Sie sind nicht zur Beleuchtung Ihrer Räume geeignet.

BESONDERE HINWEISE UND

FEHLERMELDUNGEN

Während der Garantiefrist dürfen Reparaturen nur von einem vom Hersteller autorisierten Kundendienst durchgeführt werden.

Vor der Durchführung von Reparaturarbeiten muss das Gerät unbedingt durch Ausschalten der Sicherung oder Herausziehen des Steckers aus der Steckdose vom elektrischen Versorgungsnetz getrennt werden.

Unautorisierte Eingriff e und Reparaturen können die Gefahr eines Stromschlags oder Kurzschlusses hervorrufen, deswegen dürfen Sie diese nicht selbst durchführen. Überlassen Sie solche Arbeiten einem Fachmann oder dem Kundendienst.

Überprüfen Sie bei Funktionsstörungen des Geräts anhand dieser Gebrauchsanweisung, ob Sie die Ursachen selbst beseitigen können.

Wichtig

Der Besuch des technischen Kundendienstes während der Garantiezeit ist nicht kostenlos, wenn das Gerät wegen unsachgemäßer Bedienung nicht funktioniert.

Bewahren Sie die Gebrauchsanweisung so auf, dass sie immer griff bereit ist. Wenn Sie das Gerät verkaufen, legen Sie dem Gerät die Gebrauchsanweisung bei.

Im Folgenden fi nden Sie einige Ratschläge für die Behebung von Störungen.

Die Sensoren reagieren nicht, der Inhalt auf der Anzeige ist „eingefroren“.	Trennen Sie das Gerät für einige Minuten vom elektrischen Versorgungsnetz (schrauben Sie die Sicherung heraus oder schalten Sie die Hauptsicherung ab), schließen Sie das Gerät danach wieder an das elektrische Versorgungsnetz an und schalten Sie den Backofen ein.
Die Sicherung schaltet den Strom mehrmals ab...	Rufen Sie den technischen Kundendienst oder einen Elektro-Fachmann an!
Die Backofeninnen-beleuchtung funktioniert nicht...	Der Austausch der Glühbirne ist im Kapitel „Austausch von Geräteteilen“ beschrieben.
Der Backofen wird nicht heiß...	Haben Sie die Temperatur und die Beheizungsart richtig eingestellt?Ist die Backofentür geschlossen?
Das Backgut ist nicht durchgebacken...	Haben Sie den Fettfi Iter entfernt?Haben Sie die Hinweise und Ratschläge aus dem Kapitel „Backen“ beachtet?Haben Sie genau die Hinweise aus der Backtabelle befolgt?
Die Zeitschaltuhr zeigt ungewöhnliche Werte oder schaltet sich unkontrolliert ein bzw. aus....	Trennen Sie im Falle eines fehlerhaften Betriebs der Zeitschaltuhr den Herd für einige Minuten vom elektrischen Versorgungsnetz (drehen Sie die Sicherung heraus oder schalten Sie den Hauptschalter aus). Schließen Sie das Gerät danach wieder an das elektrische Netz an und stellen Sie die aktuelle Uhrzeit ein.
Das Display der Zeitschaltuhr blinkt...	Es ist zu einer Stromunterbrechung gekommen oder der Herd wurde gerade an das elektrische Netz angeschlossen. Alle eingestellten Zeiten sind gelöscht.Stellen Sie die aktuelle Uhrzeit ein, damit der Backofenbetrieb freigeschaltet wird.Nach Beendigung des Automatikbetriebs schaltet der Backofen ab, die Uhrzeit wird angezeigt und ein zeitbegrenztes Tonsignal ertönt. Nehmen Sie die Speise aus dem Backofen und stellen Sie den Funktionswahlknebel und den Temperaturwahlknebel auf die Ausgangsposition. Wählen Sie die Funktion "manuell" aus, damit Sie den Backofen auf übliche Weise verwenden können (ohne Programmierung).
Das Indikatorlämpchen für Betrieb leuchtet nicht...	Haben Sie alle notwendigen Schalter betätigt?Hat die Haussicherung abgeschaltet?Haben Sie den Temperaturwahlschalter bzw. den Funktionswahlschalter des Backofens richtig eingestellt?

Wenn Sie die Störungen trotz der Befolgung der oben angeführten Hinweise nicht beseitigen konnten, rufen Sie den nächstgelegenen autorisierten Kundendienst an. Die Beseitigung einer Störung bzw. Reklamation, die wegen unfachmännischem Anschluss oder Gebrauch entstanden ist, ist nicht Gegenstand der Garantie. Die Reparaturkosten trägt in diesem Fall der Benutzer.

Wichtige Hinweise

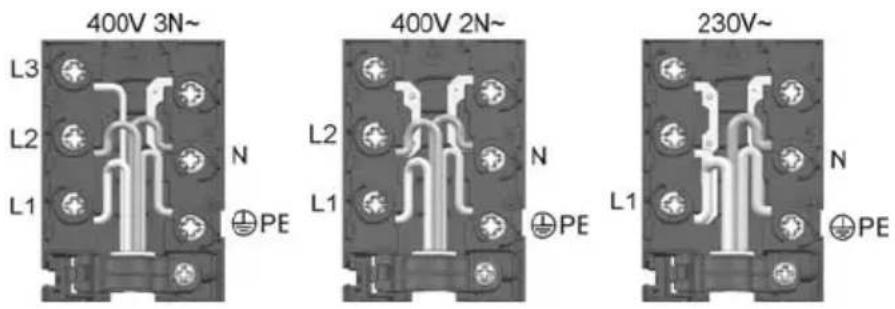

• Der Anschluss des Herdes darf nur von einem Fachmann durchgeführt werden.
• In der elektrischen Installation ist eine Einrichtung vorzusehen, die das Gerät in allen Polen vom Netz trennt. In jeder offenen Stellung muss die Entfernung zwischen den Kontakten mindestens 3 mm betragen. Geeignet sind LS-Schalter oder Sicherungen.
• Zum Anschluss des Herdes können auch Gummianschlusskabel (vom Typ HO5RR-F mit grün/gelben Sicherheitsleitern), PVC-isolierte (Typ HO5VV-F mit grün/gelben Sicherheitsleitern) oder andere gleichwertige oder bessere Kabel verwendet werden.
• Der Abstand zwischen Kochmulde/Kochfeld und Dunstabzugshaube muss mindestens so groß sein, wie es in der Montageanleitung für die Dunstabzugshaube vom Hersteller vorgeschrieben ist.
• Furniere, Klebstoff e bzw. Möbelbeläge aus Kunststoff, die sich in der Nähe des Herdes befin den, müssen temperaturbeständig sein (>75°C). Wenn die Furniere und Beläge nicht genügend temperaturbeständig sind, können sie sich verformen.
• Das Anschlusskabel muss so hinter dem Herd verlegt werden, dass es die Hinterwand des Herdes nicht berührt. Während des Betriebs des Herdes wird dessen Hinterwand sehr heiß.
• Halten Sie Teile der Verpackung (Kunststoff-Folien, Styropor, Nägel, usw.) von Kindern fern, weil Sie ein Gefahrenrisiko darstellen. Kinder können kleine Teile verschlucken, Folien stellen eine Erstickungsgefahr dar.

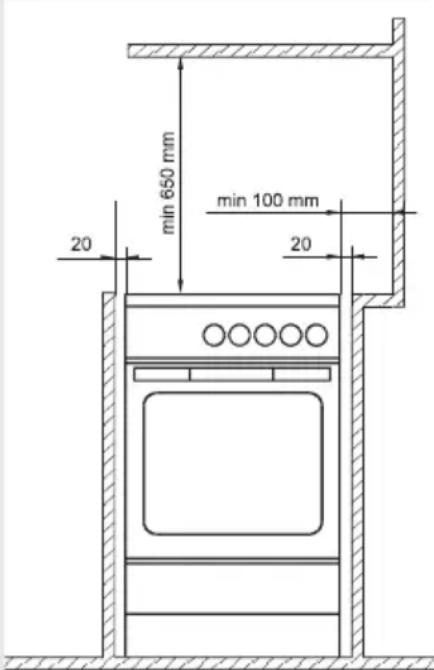

Installation des Geräts

min 650 mm min 100 mm 20 20

Das Gerät ist in die 1. Klasse eingestuft.

Es muss so installiert werden, dass es zum benachbarten Element einen Mindestabstand von 20 mm hat.

An einer Seite kann es neben ein höheres Element installiert werden.

In einem solchen Fall muss der Abstand zwischen Gerät und Küchenelement mindestens 100 mm betragen. Die Höhe des Elements auf der gegenüberliegenden Seite darf nicht die Höhe des Geräts überschreiten.

Der Abstand zwischen dem Gerät und der

Dunstabzugshaube muss mindestens so groß sein, wie es in der Montageanweisung der Dunstabzugshaube angegeben ist.

Der senkrechte Abstand zwischen dem Gerät und dem Küchenelement darf nicht kleiner sein als 650 mm.

Die angrenzenden Wände oder Seiten der

Küchenelemente (Boden, umgebende Wände) müssen aus temperaturbeständigen Materialien (mindestens 100°C) bestehen.

Ausrichten des Herdes und zusätzliches Untergestell

Die Höhe des Herdes mit Untergestell beträgt 90 cm, ohne Untergestell 85 cm. Auf dem Untergestell sind links und rechts hinten zwei Rollen angebracht,

die ein leichteres Verschieben des Herdes ermöglichen.

Vorne links und rechts sind auf dem Untergestell zwei Einstellschrauben angebracht, mit welchen

der Herd in die waagrechte Stellung ausgerichtet und sein oberer Rand an den Rand der angrenzenden Möbel angepasst werden kann. Die verstellbaren Gerätefüße sind erst dann erreichbar, wenn das Ablagefach aus dem Herd herausgezogen wird; sie können höher oder tiefer geschraubt werden, bis das Gerät in die waagrechte Lage ausgerichtet ist. Die Einstellschrauben können mühelos verdreht werden, wenn der Herd zur Entlastung ein wenig gekippt wird.

Das zusätzliche Untergestell kann entfernt werden, indem Sie auf der unteren Seite 4 Schrauben lösen, mit welchen das Untergestell an die Seitenwände des Herdes befestigt ist. Versetzen Sie in diesem Fall die Einstellschrauben und schrauben sie diese links und rechts in den unteren vorderen Träger ein. Richten Sie den Herd in die

waagrechte Position aus, wie oben beschrieben. Einige Herde besitzen auf der Unterseite 4 Einstellschrauben (zwei vorne und zwei hinten), die zur Ausrichtung auf unebenen Böden bzw. zur Höhenausrichtung des Herdes an die benachbarten Möbel dienen.

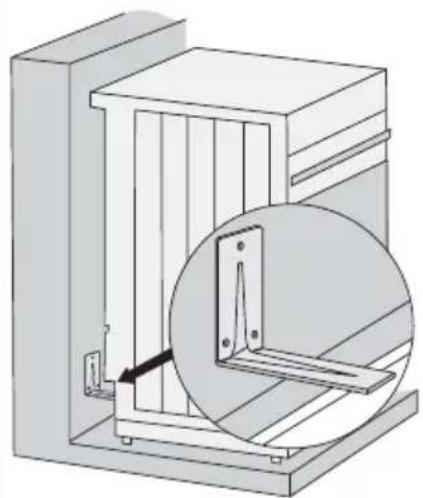

Kippsicherung (Winkelstück)

Das Gerät kann mit der beigelegten Kippsicherung (Winkelstück) gegen Umkippen gesichert werden. Vor dem Einbau sollten Sie das Gerät durch Einstellung der Gerätefüße in die waagrechte Position ausrichten (siehe Kapitel Ausrichten des Geräts und optionaler Untersatz).

Als Hilfestellung dient das in Abb. 2 dargestelltes Winkelstück mit den Einbaumaßen, wenn die einstellbaren Gerätefüße vollständig eingeschraubt sind.

Achten Sie darauf, dass das Winkelstück im vorgegebenen Bereich montiert wird.

• Wählen Sie den Aufstellplatz für das Gerät aus und schieben Sie es zur Wand.
  • Ziehen Sie die Schublade heraus.
• Markieren Sie mit einem Bleistift durch die Öffnung des unteren Teils des Geräts die Mitte des Geräts auf der Wand; machen Sie noch eine Markierung 45 mm bis 95 mm links oder rechts von der Mittellinie (Abb. 2).
• Positionieren Sie den kürzeren Teil des Winkelstücks auf die Markierung an der Wand. Der längere Teil des Winkelstücks muss die obere Fläche des Profi Is auf dem Rückteil des Geräts berühren (Abb. 1).
• Markieren Sie durch die Öffnung am unteren Teil des Geräts die Mitten von drei Bohrungen mit einem Durchmesser von 5,5 mm, die sich auf dem kürzeren Teil des Winkelstücks befin den, der auf die Wand positioniert wird (Abb. 3).
• Ziehen Sie das Gerät wieder heraus und bohren Sie an den markierten Stellen 3 Löcher. Schieben Sie in diese Löcher die beigelegten Kunststoff dübel.
• Schrauben Sie nun das Winkelstück mit den beigelegten Schrauben in die Wand.
• Schieben Sie das Gerät an die Wand und setzen Sie die Schublade ein.

BEMERKUNG:

• Die in Klammern angegebenen Winkel geben die Einbaumaße des Winkelstücks ohne optionales Untergestell an.
• Falls Sie mit den beigelegten Schrauben und Dübeln die beigelegte Kippsicherung nicht auf die Wand befestigen können, beschaff en Sie geeignete Winkelstücke und andere Befestigungselemente, mit welchen Sie diese so befestigen können, dass sie nicht herausgerissen werden.

Anschluss

Der Anschluss an das elektrische Versorgungsnetz darf nur von einem technischen Kundendienst oder einem bevollmächtigten Elektrofachmann durchgeführt werden! Wegen eines unfachmännisch durchgeführten Anschlusses können Geräteteile beschädigt werden. In solchen Fällen verlieren Sie den Garantieanspruch!

• Öff nen Sie die Anschlussklemme mit einem Schraubenzieher, wie es auf der Abb. auf der Abdeckung dargestellt ist.
  • Die Anschluss-Spannung (230 V gegen N) muss von einem Fachmann mit einem Messinstrument überprüft werden!
• Es müssen drei Verbindungsbrücken angebracht werden, die dem Netzanschluss entsprechen.
• Vor dem Anschluss muss überprüft werden, ob die Spannung, die auf dem Typenschild angegeben ist, mit der tatsächlichen Netzspannung übereinstimmt.
  • Die Länge des Anschlusskabels soll 1,5 m betragen, damit Sie das Gerät anschließen können, bevor Sie es zur Wand schieben.
  • Die Länge des Schutzleiters des Anschlusskabels muss so bemessen sein, dass bei eventueller Zugbelastung des Kabels der Schutzleiter später belastet wird, als die unter Spannung stehenden Leiter.

• Öff nen Sie den Deckel der Anschlussklemme an der Hinterwand des Backofens mit einem Schraubenzieher. Entriegeln Sie mit dem Schraubenzieher die Sperrklinken, wie auf der Abdeckung der Anschlussklemme dargestellt.
• Das Anschlusskabel muss unbedingt durch die Zugentlastung, die das Kabel vor dem Herausziehen sichert, durchgesteckt werden. Wenn die Zugentlastung nicht angebracht ist, bringen Sie diese so an, dass sie an einem Ende auf der Abdeckung des Klemmengehäuses einrastet.
• Führen Sie danach den Anschluss gemäß dem entsprechenden Anschluss-Schema durch. Bei verschiedenen Netzspannungen müssen die Verbindungsbrücken entsprechend neu installiert werden!
• Schrauben Sie die Zugentlastung fest und schließen Sie die Abdeckung.

BEMERKUNG: Die Verbindungsbrücken sind auf der dafür vorbereiteten Stelle in der Klemme abgelegt. Die Schrauben der Anschlüsse sind schon gelöst, deswegen muss man sie nicht aufschrauben. Beim Schrauben hört man ein leises „Klick“, was bedeutet, dass die Schraube bis zum Anschlag festgezogen werden muss.

400V 3N~ L3 L2 L1 N PE 400V 2N~ L2 L1 N PE L1 230V~ N PE

Farbe der Stromleiter

L1, L2, L3 = äußere spannungsführende Leiter. In der Regel sind

die Farben der Leiter: schwarz, schwarz, braun.

N = Neutralleiter

Die Farbe des Leiters ist in der Regel blau.

Achten Sie auf den richtigen N-Anschluss!

PE = Schutzleiter

Die Farbe des Leiters ist grün-gelb.

Typenschild

A Seriennummer
B Codenummer
C Modell
D Typ
E Warenzeichen
F Technische Daten
G Zeichen für Konformität

DER HERSTELLER BEHÄLT SICH DAS RECHT ZU ÄNDERUNGEN VOR, DIE AUF DIE FUNKTIONALITÄT DES GERÄTS KEINEN EINFLUSS NEHMEN.

Die Gebrauchsanleitung für das Gerät fi nden Sie auch auf unserer Internetseite: http://www.gorenje.com.

454044

www.gorenje.com

Classico
