Produkttyp	Kaffeemaschine (Vollautomat)
Marke	AEG-Electrolux
Modell	PE 4510M
Abmessungen (B x H x T)	594 x 378 x 398 mm
Gewicht	26 kg
Leistung	1350 W
Stromversorgung	220-240 V ~ 50/60 Hz, max. 10 A
Druck	15 bar
Wassertankkapazität	1,8 Liter
Bohnenbehälterkapazität	ca. 250 g (Schätzung, nicht genau angegeben)
Kaffeearten	Espresso, kleine Tasse, mittlere Tasse, große Tasse, Mug
Aromastufen	Extra mild, mild, normal, kräftig, extra kräftig, vorgemahlener Kaffee
Mahlwerkeinstellung	Stufenlos einstellbar (7 Stufen)
Kaffeekannenfunktion (Jug)	Ja, für 4 oder 6 Tassen
Milchaufschäumer	Integrierter Dampfaufschäumer, abnehmbar
Heißwasserausgabe	Ja, programmierbare Menge (Standard 200 ml)
Display	LCD mit Symbolen und Text, kontrastregelbar
Timer / Abschaltautomatik	Einschaltuhr, Abschaltzeit (30/60/120 Min.)
Sprachauswahl	Mehrsprachig (u.a. Deutsch)
Wasserfilter	Enthärterfilter (optional, Lebensdauer 2 Monate)
Entkalkungsprogramm	Automatisch mit Hersteller-Entkalker
Reinigung	Brüheinheit, Kaffeesatzbehälter, Abtropfschale, Wassertank, Ausläufe
Sicherheit	Kindersicherung durch Schlüsselschalter? (nicht spezifiziert, aber allgemeine Sicherheitshinweise)
Zubehör	Messlöffel, Kaffeekanne (Jug), Wasserfilter (bei einigen Modellen)
Einbau	Einbaumöglichkeit in Küchenzeile, mit Halterungen

Häufig gestellte Fragen - PE 4510M AEG-ELECTROLUX

Warum kommt der Kaffee nur tropfenweise oder zu langsam?

Der Mahlgrad ist zu fein eingestellt. Drehen Sie den Einstellknopf für den Mahlgrad (A17) eine Position nach rechts (Richtung Nummer 7), während die Mühle läuft. Wiederholen Sie den Vorgang bei Bedarf, die Wirkung zeigt sich nach etwa 2 Tassen.

Was tun, wenn die Meldung 'BITTE ENTKALKEN!' erscheint?

Führen Sie das Entkalkungsprogramm gemäß Kapitel 'Entkalkung' durch. Verwenden Sie ausschließlich vom Hersteller empfohlenes Entkalkungsmittel. Entfernen Sie vorher den Wasserfilter (falls vorhanden) und stellen Sie ein Gefäß unter die Heißwasserausgabe.

Wie stelle ich die Kaffeemenge pro Tasse ein?

Drücken Sie die Menütaste (B2), wählen Sie 'KAFFEEPROGRAMM' mit den Pfeiltasten (B7/B8) und bestätigen Sie mit OK (B9). Wählen Sie die gewünschte Kaffeesorte und stellen Sie die Menge mit den Pfeiltasten ein. Bestätigen Sie mit OK.

Der Kaffee hat kaum Crema – woran liegt das?

Der Mahlgrad ist zu grob oder die Kaffeemischung nicht für Espressomaschinen geeignet. Drehen Sie den Mahlgrad-Einstellknopf eine Position nach links (Richtung Nummer 1) und verwenden Sie eine geeignete Kaffeemischung.

Wie reinige ich die Brüheinheit richtig?

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Öffnen Sie die Serviceklappe, entnehmen Sie die Abtropfschale und den Kaffeesatzbehälter. Drücken Sie die beiden roten Entriegelungstasten und ziehen Sie die Brüheinheit heraus. Nicht mit Reinigungsmitteln behandeln, sondern 5 Minuten in Wasser einweichen, abspülen und nach dem Trocknen wieder einsetzen.

Die Kaffeemaschine zeigt 'TANK AUFFÜLLEN' an, obwohl Wasser im Tank ist.

Der Wassertank ist möglicherweise nicht korrekt eingesetzt. Nehmen Sie den Tank heraus und setzen Sie ihn fest nach unten drückend wieder ein. Wenn die Meldung bleibt, prüfen Sie den Schwimmer im Tank auf Verunreinigungen.

Kann ich auch vorgemahlenen Kaffee verwenden?

Ja. Drücken Sie die Aromataste (B4) und wählen Sie 'Vorgemahlener Kaffee'. Ziehen Sie die Maschine heraus, geben Sie maximal einen Messlöffel in den Einfüllschacht (A21) und schieben Sie die Maschine zurück. Es kann nur eine Tasse auf einmal zubereitet werden.

Warum schaltet sich die Maschine automatisch aus?

Die werkseitige Abschaltautomatik ist auf 30 Minuten eingestellt. Sie können die Zeit im Menü unter 'ABSCHALTZEIT' auf 1 oder 2 Stunden ändern. Drücken Sie die Menütaste, wählen Sie den Punkt und stellen Sie die gewünschte Zeit ein.

Wie stelle ich die Wasserhärte ein?

Verwenden Sie den mitgelieferten Teststreifen, tauchen Sie ihn kurz ins Wasser und zählen Sie die roten Quadrate. Gehen Sie ins Menü, wählen Sie 'WASSERHÄRTE' und stellen Sie die entsprechende Zahl ein. Die Maschine passt dann die Entkalkungserinnerung an.

Was bedeutet die Meldung 'PULVER ZU FEIN MAHLGRAD EINSTELLEN'?

Der Mahlgrad ist zu fein eingestellt, oder es befindet sich Luft im Wasserkreis. Drehen Sie den Mahlgrad-Einstellknopf nach rechts (gröber) und drücken Sie OK. Falls die Meldung in Verbindung mit 'TANK AUFFÜLLEN' erscheint, wurde der Tank während der Ausgabe entnommen – setzen Sie ihn wieder ein und starten Sie die Heißwasserausgabe zur Entlüftung.

BEDIENUNGSANLEITUNG PE 4510M AEG-ELECTROLUX

D Bedienungsanleitung

F Mode d'emploi

Symbole in dieser Bedienungsanleitung.....7

Buchstaben in Klammern 7

Probleme und Reparaturen ....7

SICHERHEIT......7

Grundlegende Sicherheitshinweise .....7

Bestimmungsgemäßer Gebrauch ....8

Bedienungsanleitung......8

BESCHREIBUNG DES GERÄTES......8

Beschreibung des Gerätes 8

Beschreibung der Bedienblende......8

ERSTE SCHRITTE ......9

Kontrolle des Transports ......9

Installation des Gerätes......9

Anschluss des Gerätes....9

ENTSORGUNG 9

EINBAU....10

ERSTE INBETRIEBNAHME DES

GERÄTES....12

Einsetzen des Filters....12

Auswechseln des Filters....13

Entfernen des Filters....13

EINSCHALTEN UND VORHEIZEN ....14

KAFFEEZUBEREITUNG (MIT

KAFFEEBOHNEN)....14

ÄNDERUNG DER KAFFEEMENGE IN

DER TASSE ......15

EINSTELLUNG DES MAHLWERKS ..16

KAFFEEZUBEREITUNG MIT

VORGEMAHLENEM KAFFEE......16

HEISSWASSERAUSGABE......16

ÄNDERUNG DER

HEISSWASSERMENGE......16

ZUBEREITUNG VON CAPPUCCINO

ZUBEREITUNG VON MEHREREN

TASSEN KAFFE MIT DER

KAFFEEKANNENFUNKTION (JUG)...17

ÄNDERUNG DER PARAMETER

KAFFEEKANNENFUNKTION (JUG)...18

REINIGUNG....19

Reinigung der Kaffeemaschine......19

Reinigung des Kaffeesatzbehälters......19

Reinigung der Abtropfschale......20

Reinigung des Wassertanks......20

Reinigung der Ausgüsse des

Kaffeeauslaufs....20

Reinigung des

Kaffeepulvereinfüllschachts....20

Reinigung des Geräteinnenraums .....20

Reinigung der Brüheinheit......20

Reinigung der Kaffeekanne......21

ÄNDERUNG UND EINSTELLUNG DER

MENÜPARAMETER ......21

Einstellung der Sprache ......21

Spülvorgang....22

Änderung der Einschaltdauer 22

Einstellung der Uhr....22

Einstellung der Uhrzeit Auto-Start......22

Änderung der Kaffeetemperatur ......23

Programmierung der Wasserhärte......23

Programmierung der ausgegebenen

Kaffeemenge 23

Programmierung Jug 23

Programmierung der Wassermenge .....23

Entkalkung 23

Rückkehr zu den Werkseinstellungen

(Reset) 24

Statistik 24

Signalton....24

Kontrasteinstellung 24

Wasserfilter....24

AUSSCHALTUNG DES GERÄTES......24

TECHNISCHE DATEN ......25

ANGEZEIGTE MELDUNGEN AUF DEM

DISPLAY 26

LÖSUNG DER PROBLEME......28

EINFÜHRUNG

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise werden mit folgenden Symbolen gekennzeichnet. Fehler beim Befolgen der oben aufgeführten Anweisungen können Stromschläge, schwere Verletzungen, Verbrennungen, Brand oder Schäden am Gerät verursachen.

Gefahr!

Die Nichtbeachtung kann Ursache von lebensgefährlichen Verletzungen durch Stromschlag sein.

Achtung!

Die Nichtbeachtung kann Ursache von Verletzungen oder Geräteschäden sein.

Verbrühungsgefahr!

Die Nichtbeachtung kann Ursache von Verbrühungen oder Verbrennungen sein.

Merke!

Wichtige Informationen für den Benutzer.

Buchstaben in Klammern

Die Buchstaben in Klammern entsprechen der in der Beschreibung des Gerätes (S. 3) aufgeführten Legende.

Probleme und Reparaturen

Bei Auftreten von Problemen befolgen Sie bitte die in den Abschnitten „Angezeigte Meldungen auf dem Display“ und “Lösung der Probleme“ aufgeführten Hinweise. Wenn diese keine Abhilfe schaffen sollten, wenden Sie sich bitte an den Kundendienst. Für eventuelle Reparaturen wenden Sie sich bitte ausschließlich an den technischen Kundendienst.

SICHERHEIT

Grundlegende Sicherheitshinweise

Achtung! Dieses Gerät ist ausschließlich

für den Hausgebrauch bestimmt.

Der Gebrauch ist nicht vorgesehen

• in Räumen, die als Küchen für das Personal von Geschäften, Büros und anderen Arbeitsbereichen eingerichtet sind
• in landwirtschaftlichen touristischen Einrichtungen
• in Hotels, Motels und anderen Übernachtungseinrichtungen
• bei Zimmervermietungen

Gefahr! Da das Gerät über Strom in Betrieb gesetzt wird, ist es wichtig, dass Sie sich an die folgenden Sicherheitshinweise halten:

- Das Gerät nicht mit nassen Händen berühren.

- Den Netzstecker nicht mit nassen Händen berühren.

- Sicherstellen, dass die verwendete Steck-dose stets einwandfrei zugänglich ist, da Sie nur so im Bedarfsfall den Netzstecker trennen können.

- Bei Defekten des Gerätes versuchen Sie bitte nicht, es selbst zu reparieren. Schalten Sie das Gerät mit dem Hauptschalter (A23) aus, ziehen Sie den Netzstecker aus der Steck-dose und wenden Sie sich an den technischen Kundendienst.

Achtung! Das Verpackungsmaterial

(Plastiktüten, Schaumpolystyrol) ist außer Reichweite von Kindern aufzubewahren.

Achtung! Das Gerät darf nicht von Personen (einschließlich Kindern) mit körperlichen, geistigen oder sensorischen Behinderungen oder von Personen, die nicht mit dem Betrieb des Gerätes vertraut sind, gebraucht werden, es sei denn, dass sie von einer für sie und ihre Sicherheit verantwortlichen Person beaufsichtigt und in den Gebrauch des Gerätes eingewiesen werden. Dafür sorgen, dass Kinder nicht mit dem Gerät spielen.

Verbrühungsgefahr! Dieses Gerät erzeugt Heißwasser, sodass sich beim Maschinenbetrieb Wasserdampf bilden kann. Achten Sie darauf, dass Sie nicht mit Wasserspritzern oder heißem Dampf in Berührung kommen. Benutzen Sie immer die Drehknöpfe oder Griffe.

Achtung! Halten Sie sich nicht an der Kaffeemaschine fest, nachdem diese aus dem Möbel herausgezogen wurde. Auf das Elektrogerät dürfen keine mit Flüssigkeit gefüllten Gegenstände, entzündbare oder korrosive Materialien gelegt werden. Verwahren Sie die für die Kaffeezubereitung erforderlichen Zubehöre (zum Beispiel den Messlöffel) stets im Zubehörfach auf. Legen Sie keine großen, die Bewegung einschränkenden oder instabile Gegenstände auf das Elektrogerät.

Achtung! Benutzen Sie das Elektrogerät nicht, wenn es aus der Nische herausgezogen ist: Warten Sie immer bis das Gerät außer Betrieb ist, bevor sie es herausziehen.

i Merke! Zubehör und Ersatzteile nur original oder laut Empfehlungen des Herstellers verwenden.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist für die „Kaffeezubereitung“ und zum „Erwärmen von Getränken“ ausgelegt. Jeder andere, zweckentfremdete Gebrauch kann gefährlich sein. Dieses Gerät ist nicht für den gewerblichen Gebrauch geeignet. Der Hersteller haftet nicht für Schäden, die durch einen zweckentfremdeten Gebrauch verursacht werden. Dieses Gerät kann auf einem Einbaubackofen installiert werden, falls dieser auf der Rückseite mit einem Kühlventilator ausgestattet ist (Höchstleistung des Backofens 3kW).

Bedienungsanleitung

Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Gerätes aufmerksam durch.

• Bewahren Sie diese Bedienungsanleitung sorgfältig auf.
• Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen und Geräteschäden führen. Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Bedienungsanleitung verursacht werden.

Merke! Das Gerät ist mit einem Kühlgebläse ausgestattet. Dieses schaltet sich immer dann ein, wenn Kaffee, heißer Dampf oder Heis-

swasser ausgegeben wird. Nach einigen Minuten schaltet sich das Gebläse automatisch aus.

BESCHREIBUNG DES GERÄTES

Beschreibung des Gerätes

(S. 3 - A)

A1. Tassenablage
A2. Serviceklappe
A3. Kaffeekanal
A4. Kaffeesatzbehälter
A5. Brüheinheit
A6. Beleuchtung Tassenablage
A7. Taste Ein/Stand-by
A8. Bedienblende
A9. Kaffeekanne (Jug)
A10. Milchaufschäumer (herausnehmbar)
A11. Düse Milchaufschäumer
A12. Wassertank
A13. Kaffeeauslauf (höhenverstellbar)
A14. Abtropfschale
A15. Deckel des Kaffeebohnenbehälters
A16. Kaffeebohnenbehälter
A17. Drehknopf zur Einstellung des Mahlgrads
A18. Klappe für Kaffeepulvereinfüllschacht
A19. Messlöffel
A20. Fach für den Messlöffel
A21. Einfüllschacht für das Kaffeepulver
A22. Netzkabel
A23. Hauptschalter ON/OFF
A24. Zubehörfach
A25. Anschlussleiste
A26. Wasserenthärterfilter

Beschreibung der Bedienblende

(S. 3 - B)

i Merke! Bei Gebrauch einer Funktion leuchten auf der Bedienblende nur die Symbole der aktivierten Schaltungen auf.

i Merke! Zur Aktivierung der Symbole reicht eine leichte Berührung.

B1. Display: Benutzerhilfe beim Gebrauch des

Gerätes.

B2. Symbol 📄 zur Aktivierung bzw. Deaktivierung des Eingabemodus der Menüparameter
B3. Symbol ☐ zum Ein- und Ausschalten der Beleuchtung A6
B4. Symbol ☉zur Auswahl des Kaffeearomas
B5. Symbol ☐ zur Auswahl der gewünschten Kaffeesorte (Espresso, kleine Tasse, mittlere Tasse, große Tasse, Mug)
B6. Symbol ESC zum Verlassen der ausgewählten Betriebsart
B7-B8. Symbole ∧ ∨ zum Vorwärts- und Rückwärts-Durchlauf innerhalb des Menüs und Anzeige der verschiedenen Betriebsarten
B9. Symbol OK zur Bestätigung der ausgewählten Funktion
B10. Symbol ☐ zur Ausgabe von 1 Tasse Kaffee
B11. Symbol ☐ zur Ausgabe von 2 Tassen Kaffee
B12. Symbol ☑ zur Dampfausgabe
B13. Symbol zur Heisswasserausgabe.
B14. Symbol ☐ „Jug“ zur Zubereitung von mehreren Tassen Kaffee direkt in der Kaffeekanne (mitgeliefert)

ERSTE SCHRITTE

Kontrolle des Transports

Überzeugen Sie sich nach dem Auspacken, dass das Gerät unversehrt ist und keine Zubehörteile fehlen. Bei sichtbaren Schäden das Gerät auf keinen Fall verwenden. Wenden Sie sich an den technischen Kundendienst.

Installation des Gerätes

Achtung!

• Die Installation ist von einem Fachtechniker entsprechend den geltenden lokalen Vorschriften durchzuführen (siehe Abschnitt „EINBAU“)
• Das Verpackungsmaterial (Plastikbeutel, Polystyrolschaum usw.) nicht in Reichweite von Kindern lassen.
• Das Elektrogerät niemals in Räumen installieren, in welchen die Temperatur bis auf 0 °C

absinken kann

- Wir empfehlen Ihnen, die Wasserhärte so bald wie möglich je nach individuellem Bedarf einzustellen, indem Sie, wie im Abschnitt „Programmierung der Wasserhärte“ beschrieben, vorgehen.

Anschluss des Gerätes

Gefahr! Vergewissern Sie sich, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Das Typenschild befindet sich am Geräteboden. Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Steckdose mit einer Mindestleistung von 10A an. Sollte die Steckdose nicht für den Netzstecker Ihres Gerätes geeignet sein, lassen Sie diese bitte durch eine geeignete Steckdose von einer Fachkraft ersetzen. Zur Beachtung der Sicherheitsbestimmungen muss während der Installation ein allpoliger Schalter mit einer Mindestdistanz von 3 mm zwischen den Kontakten verwendet werden. Weder Vielfachsteckdosen noch Verlängerungskabel benutzen.

Achtung! Die Trennungsvorrichtungen müssen gemäß der inländischen Einbauvorschriften im Stromnetz vorgesehen sein.

ENTSORGUNG

Die Elektrogeräte dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Die mit diesem Symbol gekennzeichneten Geräte unterliegen der Europäischen Richtlinie 2002/96/EG. Alle elektrischen und elektronischen Altgeräte müssen separat vom Hausmüll entsorgt und zu den eigens vom Staat eingerichteten Sammelstellen gebracht werden. Durch die korrekte Entsorgung des Gerätes werden Umweltschäden und Risiken für die Gesundheit der Personen vermieden. Für weitere Informationen bezüglich der Entsorgung von Altgeräten wenden Sie sich bitte an die Stadtverwaltung, an das Entsorgungsamt oder an das Fachgeschäft, in dem Sie das Gerät gekauft haben.

EINBAU

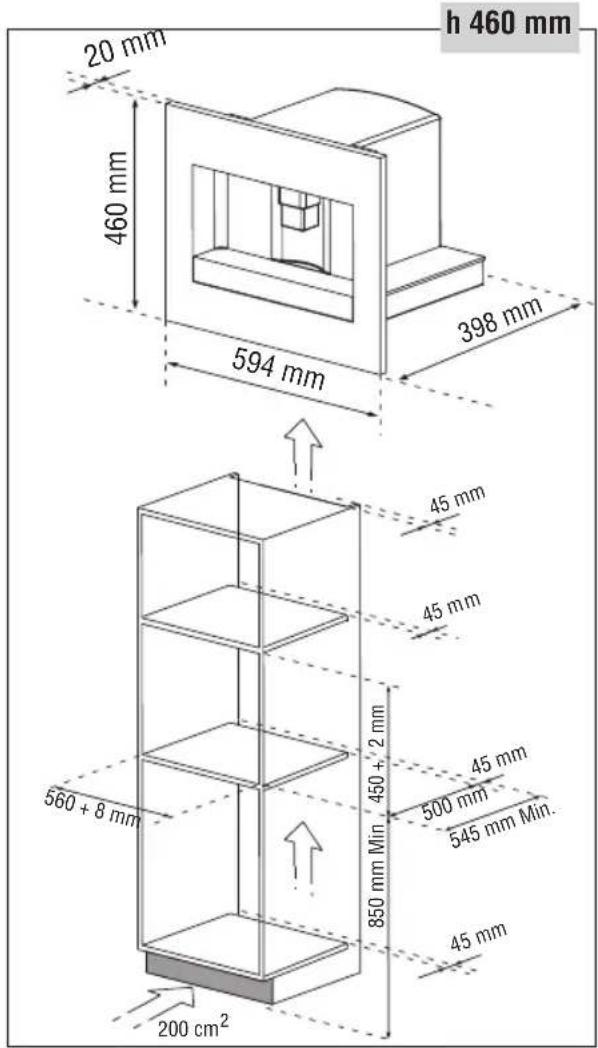

Überprüfen Sie die für die korrekte Installation des Elektrogerätes erforderlichen Mindestmaße. Die Kaffeemaschine muss in eine Einbausäule eingebaut werden, die mit herkömmlichen Halterungsbügeln fest an der Wand zu befestigen ist.

Achtung:

• Wichtig: Für jeden Installations- und War-tungseingriff unbedingt das Gerät vom Stromnetz trennen.
  • Die mit dem Gerät direkt in Berührung kommenden Küchenmöbel müssen hitzebeständig sein (mind. 65°C).
• Zur Gewährleistung einer korrekten Lüftung bitte an der Rückwand des Möbels eine Öffnung lassen (siehe Abmessungen in der Abbildung).

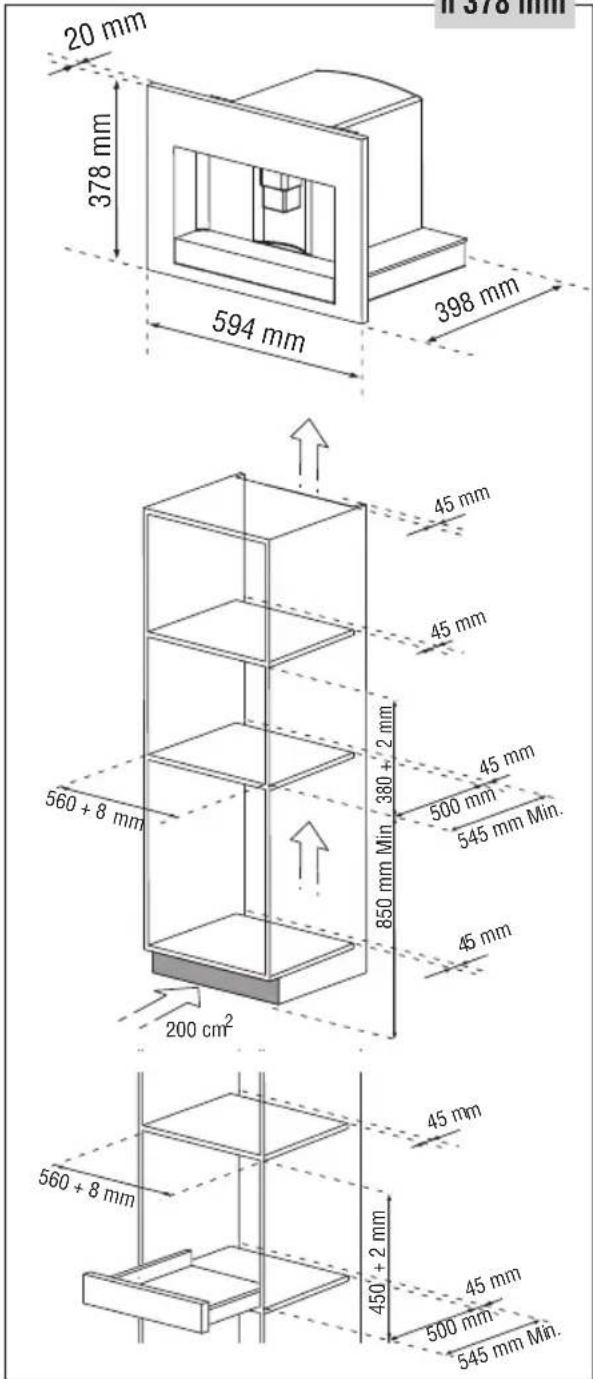

h 378 mm

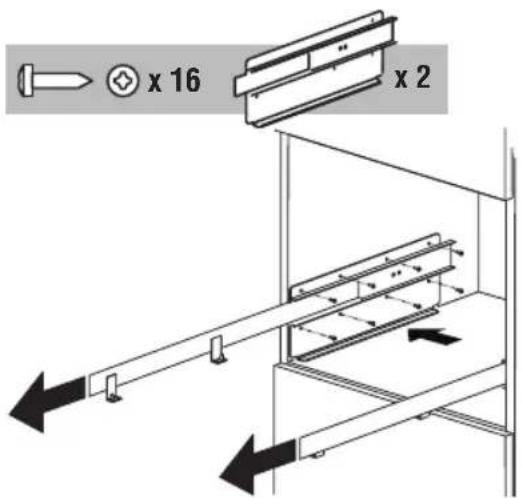

Die Schienen, wie in der Abbildung gezeigt, auf den Seitenflächen des Möbels positionieren. Die Schienen mit den entsprechenden Schrauben befestigen und dann vollständig herausziehen. Falls die Kaffeemaschine über einer „Wärmeschublade“ eingebaut werden sollte, verwenden Sie bitte die Oberseite der Schublade als Bezug zur Positionierung der Schrauben. In diesem Fall ist die Auflageplatte nicht vorhanden.

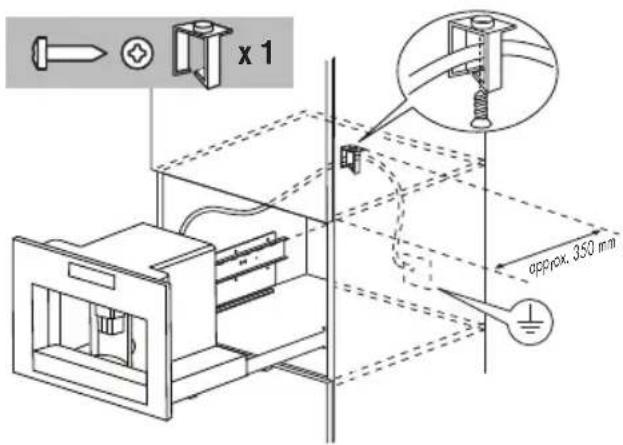

Das Netzkabel mit dem entsprechenden Clip befestigen. Das Netzkabel muss ausreichend lang sein, damit das Gerät zum Auffüllen des Kaffeebohnenbehälters problemlos aus dem Möbel herausgezogen werden kann.

Der Erdanschluss muss vorschriftsmäßig vorgenommen werden.

Der elektrische Anschluss ist von einem Fachelektriker gemäß den Anweisungen vorzunehmen.

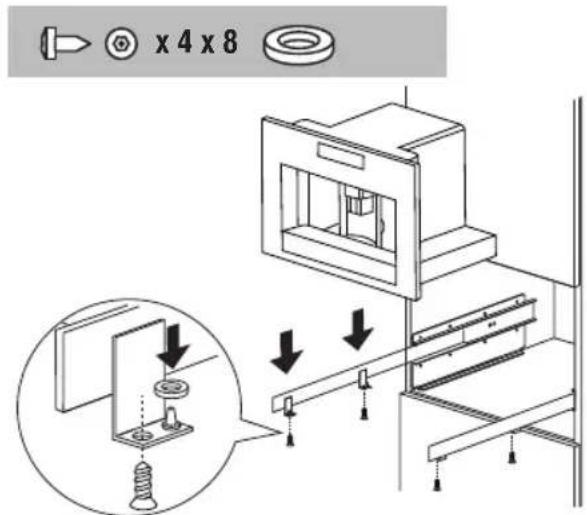

Das Gerät auf die Schienen positionieren, wobei sicherzustellen ist, dass die Stifte richtig in ihren Aufnahmen sitzen, und mit den mitgelieferten Schrauben befestigen.

Für eine Höhenausrichtung des Gerätes die mitgelieferten runden Abstandhalter verwenden.

Falls notwendig, die Zierleiste im unteren Teil des Rahmens anbringen, um eventuelle Ausrichtungen mit anderen Elektrogeräten auszugleichen.

Bei Korrekturen der Ausrichtung des Gerätes sind die mitgelieferten Abstandhalter unter oder seitlich der Halterung zu positionieren.

ERSTE INBETRIEBNAHME DES GERÄTES

• Die Kaffeemaschine wurde werkseitig unter Verwendung von Kaffee geprüft, sodass es vollkommen normal ist, wenn einige Spuren von Kaffeepulver im Mahlwerk verblieben sind.

- Wir empfehlen Ihnen, die Wasserhärte so bald wie möglich je nach individuellem Bedarf einzustellen, indem Sie, wie im Kap. "Programmierung der Wasserhärte" beschrieben, vorgehen.

1. Das Gerät an das Stromnetz anschließen. Gewünschte Sprache einstellen.

2. Zur Einstellung der Sprache die Symbole (B7 und B8) bis zur gewünschten Sprache verwenden (Abb.2). Während der Anzeige der Meldung: „OK DRÜCKEN UM DEUTSCH ZU WÄHLEN“ mindestens 3 Sekunden lang das Symbol OK (B9) (Abb.3) gedrückt halten, bis folgende Meldung erscheint: „DEUTSCHE SPRACHE“. Wird eine nicht gewünschte Sprache ausgewählt, den im Kap. „Spracheinstellung“ beschriebenen Anweisungen folgen. Sollte Ihre Sprache nicht verfügbar sein, wählen Sie bitte eine der im Display aufgeführten Sprachen. In den Anweisungen wird die englische Sprache als Beispiel genommen. Danach mit den auf dem Display angezeigten Anweisungen fortfahren

3. Nach 5 Sekunden zeigt die Maschine die Meldung „TANK AUFFÜLLEN“ an: Zum Füllen des Wassertanks diesen herausnehmen (Abb. 4), ausspülen und bis zur Markierungslinie MAX mit frischem Wasser füllen. Den Wassertank wieder einsetzen, indem Sie ihn fest nach unten drücken. Im Innern des Tanks kann ein Enthärterfilter installiert werden (Abb.29).

4. Danach eine Tasse unter den Milchaufschäumer stellen (Abb. 5). Die Kaffeemaschine zeigt die Meldung „HEISSWASSER OK DRÜCKEN“ an. Symbol OK (B9) drücken (Abb.3) und nach wenigen Sekunden tritt ein wenig Wasser aus dem Milchaufschäumer aus.

5. Die Maschine zeigt die Meldung an „GERÄT SCHALTET AUS...BITTTE WARTEN“.

6. Das Gerät an den entsprechenden Griffen fassen und nach außen herausziehen (Abb. 6); den Deckel öffnen und den Kaffeebohnenbehälter mit Kaffeebohnen füllen, danach den Deckel schließen und das Gerät in das Fach hineinschieben.

Nun ist die Maschine für den normalen Gebrauch betriebsbereit.

Achtung! Zum Vermeiden von Betriebsstörungen niemals vorgemahlenen oder gefriergetrockneten Kaffee, karamellisierte Bohnen sowie Gegenstände, die die Kaffeemaschine beschädigen könnten, einfüllen.

i Merke: Um ein gutes Resultat zu erzielen, müssen bei der ersten Inbetriebnahme 4-5 Kaffees und 4-5 Cappuccinos zubereitet werden.

Merke: Bei jedem Einschalten wird das Elektrogerät beim Drücken des Hauptschalters ON/OFF (A23) eine „SELBSTDIAGNOSE" starten und schaltet sich danach aus. Zum erneuten Einschalten des Gerätes die Taste (A7) Ein/Stand by drücken (Abb.1)

Einsetzen des Filters

Bei einigen Modellen wird der Enthärterfilter mitgeliefert: er verbessert die Wasserqualität und garantiert eine längere Lebensdauer des Gerätes. Zum Einsetzen des Filters wie folgt vorgehen:

1. Den Filter aus der Packung nehmen;
2. Den Kursor des Kalenders verschieben (siehe Abb.29), damit die Gebrauchsmonate angezeigt werden

Merke: Der Filter hat eine Lebensdauer von zwei Monaten bei normalem Gebrauch des Gerätes; bei nicht erfolgtem Gebrauch mit eingesetztem Filter dauert er max.3 Wochen.

1. Den Tank bis zum abgebildeten Füllstand mit etwas Wasser füllen:

1. Den Filter in den Wassertank einsetzen und fest nach unten drücken, bis er den Boden des Tanks berührt (siehe Abbildung 29);
2. Den Wassertank füllen und in die Maschine einsetzen;
3. Stellen Sie ein Gefäß unter den Milchauf- schäumer (Fassungsvermögen: mind. 100ml).
4. Zum Zugriff auf das Menü das Symbol (B2) drücken;
5. Die Durchlauf-Symbole (B7) und (B8) drücken, bis auf dem Display die Schrift "FILTER EINSETZEN" angezeigt wird; Das Symbol OK (B9) drücken; Auf dem Display erscheint die Schrift "FILTER EINSETZEN BESTÄTIGEN SIE BITTE".
6. Das Symbol OK (B9) zur Bestätigung der Auswahl (oder ESC (B6) um den Vorgang abzubrechen) drücken: Auf dem Display erscheint die Nachricht „HEISSWASSER OK DRÜCKEN“.
7. Das Symbol OK (B9) erneut drücken: Das Gerät beginnt mit der Heißwasserausgabe und das Display zeigt die Meldung „BITTE WARTEN...“ an. Nach erfolgter Ausgabe zeigt das Gerät wieder automatisch die eingegebenen Basisbetriebsarten an.

Merke: Die Maschine kann das Kommando zur Wiederholung des Vorgangs mehrmals anzeigen; solange, bis die Luft aus dem Wasserkreislauf vollständig entfernt wurde.

Auswechseln des Filters („Filter rückstellen“)

Bei Anzeige der Meldung „FILTER AUSWE-CHSELN“ oder nach Ablauf der zwei Monate Lebensdauer (siehe Kalender) muss der Filter ausgewechselt werden:

1. Den verbrauchten Filter herausnehmen;
2. Den neuen Filter aus der Packung nehmen;
3. Den Kursor des Kalenders verschieben (siehe Abb. 29), um die Gebrauchsmonate anzuzeigen (der Filter hat eine Lebensdauer von zwei Monaten);

4. Den Filter in den Wassertank einsetzen und fest nach unten drücken, bis er den Boden des Tanks berührt (siehe Abbildung 29);

5. Den Wassertank füllen und in die Maschine einsetzen;

6. Drehen Sie den Milchaufschäumer nach außen und stellen Sie ein Gefäß darunter (Fassungsvermögen: mind. 100ml).
7. Zum Zugriff auf das Menü das Symbol (B2) drücken;
8. Die Symbole (B7) und (B8) drücken, bis auf dem Display die Schrift "FILTER RÜCKSETZEN" erscheint;
9. Das Symbol OK (B9) drücken;
10. Auf dem Display erscheint nun die Meldung "FILTER RÜCKSETZEN BESTÄTIGEN SIE BITTE"
11. Zur Bestätigung der Auswahl das Symbol OK (B9) drücken (oder das Symbol ESC (B6) um den Vorgang abzubrechen); auf dem Display erscheint "HEISSWASSER BESTÄTIGEN SIE BITTE".
12. Das Symbol OK (B9) zur Bestätigung der Auswahl (oder ESC (B6) um den Vorgang abzubrechen) drücken: Auf dem Display erscheint die Nachricht „OK DRÜCKEN“. Nach erfolgter Ausgabe zeigt das Gerät wieder automatisch die eingegebenen Basisbetriebsarten an.

Entfernen des Filters

Wenn Sie das Gerät ohne den Filter verwenden möchten, müssen Sie diesen herausnehmen und mitteilen, dass er entfernt wurde; hierzu wie folgt vorgehen:

1. Zum Zugriff auf das Menü das Symbol (B2) drücken;
2. Die Symbole (B7) und (B8) drücken, bis auf dem Display die Schrift "FILTER EINSETZEN*" angezeigt wird; Das Symbol OK (B9) drücken;
3. Das Display zeigt die Meldung ""FILTER EINSETZEN* BESTÄTIGEN SIE BITTE" an. Das Symbol OK (B9) drücken;
4. Nach Ausblenden des Asteriskus, oben rechts neben dem Display, zum Verlassen des Menüs ESC (B6) drücken.

Merke! Ausschließlich vom Hersteller empfohlene Filter verwenden. Die Verwendung von

ungeeigneten Filtern kann Schäden am Gerät verursachen.

EINSCHALTEN UND VORHEIZEN

Bei jedem Einschalten des Gerätes wird ein automatischer Vorheiz- und Spülvorgang durchgeführt, der nicht unterbrochen werden kann. Das Gerät ist erst nach erfolgter Durchführung dieses Zyklus betriebsbereit.

Verbrühungsgefahr! Während des Spülvorgangs tritt aus dem Kaffeeauslauf ein wenig Heißwasser heraus.

Zum Einschalten des Gerätes die Taste (A7) Ein/Stand-by (Abb.1) drücken: Auf dem Display erscheint die Meldung „GERÄT HEIZT BITTE WARTEN“. Nach Abschluss des Aufheizvorgangs zeigt das Gerät eine weitere Meldung an: “GERÄT SPÜLT”. Das Gerät ist auf Temperatur, wenn auf dem Display die folgende Meldung erscheint „MITTLERE TASSE NORMALES AROMA“. Wenn kein Symbol gedrückt wird, erscheint nach ca. 2 Minuten die Uhrzeit (falls eingestellt) (siehe Abschnitt „Einstellung der Uhr“) auf dem Display. Sollte keine Uhrzeit eingestellt worden sein, zeigt die Maschine die zuletzt eingestellten Funktionen an. Durch Drücken eines beliebigen Symbols erscheint die Nachricht „MITTLERE TASSE NORMALES AROMA“; die Maschine ist erneut betriebsbereit für die Kaffeeausgabe.

ZUBEREITUNG VON KAFFEE (MIT KAFFEEBOHNEN)

1. Die Kaffeemaschine ist werkseitig für die Ausgabe von Kaffee mit normalem Aroma eingestellt. Es kann Kaffee mit extra mildem, mildem, kräftigem oder extra kräftigem Aroma bezogen werden, mit der Möglichkeit des vorgemahlenen Kaffees Zur Auswahl des gewünschten Aromas das Symbol (B4) drücken (Abb. 7): Das gewünschte Kaffeea-

roma wird auf dem Display angezeigt.

1. Unter die Ausgüsse des Kaffeeauslaufs entweder eine Tasse für 1 Kaffee (Abb. 8) oder zwei Tassen für 2 Kaffees (Abb. 9) stellen. Um eine besonders gute Crema zu erzielen, den Kaffeeauslauf so weit wie möglich den Tassen nähern, indem Sie ihn absenken (Abb. 10).
2. Symbol ☐(B5) (Abb.11) zur Auswahl der gewünschten Kaffeesorte drücken: Espresso, kleine Tasse, mittlere Tasse, große Tasse, Mug. Dann das Symbol ☐(B10) (Abb.12) drücken, für die Zubereitung von einem Kaffee oder das Symbol ☐(B11) (Abb.13), wenn sie 2 Kaffees wünschen. Nun beginnt die Kaffeemaschine die Kaffeebohnen zu mahlen, und es erfolgt die Kaffeeausgabe in die Tasse. Sobald die voreingestellte Kaffeemenge ausgegeben worden ist, unterbricht die Kaffeemaschine automatisch die Ausgabe und wirft den Kaffeesatz in den Kaffeesatzbehälter.
3. Nach einigen Sekunden ist die Maschine erneut betriebsbereit.

4. Zum Ausschalten der Kaffeemaschine, die Taste (A7) Ein/Stand-by (Abb.1) drücken. (Bevor die Kaffeemaschine sich ausschaltet, führt sie automatisch einen Spülvorgang durch: Passen Sie auf, dass Sie sich nicht verbrühen).
   HINWEIS 1: Wenn der Kaffee tröpfchenweise oder überhaupt nicht austritt: siehe Kap. „Einstellung des Mahlwerks“.
   HINWEIS 2: Wenn der Kaffee zu schnell heraustritt und die Crema nicht zufriedenstellend ist: siehe Kap. „Einstellung des Mahlwerks“.
   HINWEIS 3: Tipps für die Ausgabe eines heißeren Kaffees:

5. Wie im Kapitel „Änderung und Einstellung der Menüparameter“, Funktion „Spülvorgang“ beschrieben vorgehen.

6. Nicht zu dicke Tassen verwenden, es sei denn sie werden vorgewärmt, da sie sonst zu viel Wärme absorbieren.
7. Stets vorgewärmte Tassen verwenden, indem Sie diese mit warmem Wasser ausspülen.

HINWEIS 4: Die Kaffeeausgabe kann jederzeit

durch Drücken des ausgewählten, während des Vorgangs leuchtenden Symbols unterbrochen werden

HINWEIS 5: Wenn Sie nach abgeschlossener Kaffeeausgabe mehr Kaffee in der Tasse haben möchten, einfach das vorab gewählte Symbol innerhalb von 3 Sekunden nach abgeschlossener Kaffeeausgabe gedrückt halten.

HINWEIS 6: Wenn das Display die Meldung anzeigt: „TANK AUFFÜLLEN“, ist es erforderlich, den Wassertank zu füllen, da die Kaffeemaschine sonst keinen Kaffee ausgibt. (Es ist vollkommen normal, dass sich noch etwas Wasser im Tank befindet).

HINWEIS 7: Nach 14 einzeln (oder 7 paarweise) zubereiteten Kaffees zeigt die Kaffeemaschine folgende Meldung an: „KAFFEESATZBEHÄLTER LEEREN“. Zur Reinigung die Serviceklappe auf der Rückseite durch Ziehen der Kaffeeausgabe (Abb.16) öffnen, dann die Abtropfschale entnehmen (Abb.17) und reinigen.

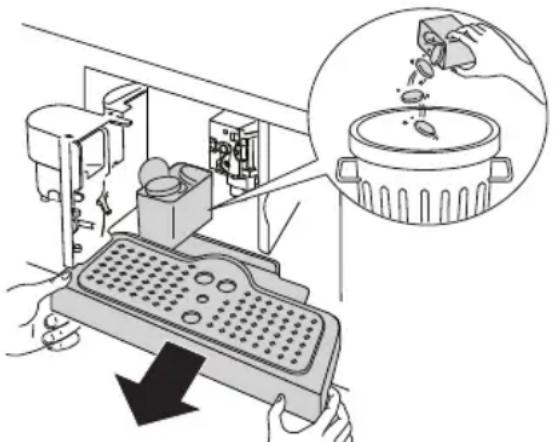

Zur Reinigung stets die Abtropfschale vollständig herausziehen.

Achtung! Immer dann wenn die Abtropfschale herausgezogen wird, MUSS auch der Kaffesatzbehälter geleert werden. Wird dieser Vorgang nicht durchgeführt, kann dies eine Verstopfung der Kaffemaschine bewirken.

HINWEIS 8: Während der Kaffeeausgabe niemals den Wassertank herausnehmen. Falls dieser herausgenommen werden sollte, kann die Kaffee-maschine keinen Kaffee mehr zubereiten und zeigt folgende Meldung an: „PULVER ZU FEIN MAHLGRAD EINST. UND OK DRÜCKEN" und dann „TANK AUFFÜLLEN“. Nun den Wasserfüll-Island im Tank überprüfen und wieder einsetzen Zur Wiederinbetriebsetzung der Kaffeemaschine Symbol OK (B9) drücken und das Display zeigt die Meldung "HEISSWASSER OK DRÜCKEN" an. Das Symbol OK (B9) einige Sekunden gedrückt halten und das Wasser ca. 30 Sekunden lang aus dem Milchaufschäumer herauslaufen lassen. Nach der Ausgabe zeigt das Gerät wieder automatisch die eingestellten Basisbetriebsarten an.

Merke: Die Maschine kann das Kom- to zur Wiederholung des Vorgangs me- s anzeigen; solange, bis die Luft aus dem erkreislauf vollständig entfernt wurde.

Merke: Wenn der oben beschriebene Vorricht korrekt ausgeführt oder die Maschine schaltet wird, kann das Display erneut die gebenen Basismodalitäten anzeigen, auch das Problem effektiv noch besteht.

ÄNDERUNG DER KAFFEE-MENGE IN DER TASSE

Die Kaffeemaschine wurde werkseitig für die automatische Ausgabe der folgenden Kaffeemengen voreingestellt:

• Espresso
• Kleine Tasse
• Mittlere Tasse
• Große Tasse
• Mug

Zur Änderung der Kaffeemenge wie folgt vorgehen:

• Zum Zugriff auf das Menü (Abb.15) das Symbol 📄(B2) drücken, dann die Symbole ∧∨(B7) und (B8) (Abb.2) bis zur Meldung „ KAFFEEPROGRAMM“ drücken.
  • Das Symbol OK (B9) drücken.
  • Die Symbole ∧(B7) und (B8) für die Änderung des gewünschten Kaffees drücken.
• Das Symbol OK (B9) zur Bestätigung des gewünschten Kaffees drücken.
  • Die Symbole ∧(B7) und (B8) benutzen, um die gewünschte Kaffeemenge zu ändern. Die laufende Balkenanzeige gibt die gewählte

Kaffeemenge an. Zur Bestätigung erneut das Symbol OK (B9) drücken (oder das Symbol ESC (B6), um den Vorgang abzubrechen);

- Zum Verlassen des Menüs das Symbol ESC (B6) (Abb.18) zweimal drücken. Jetzt ist die Maschine mit den neuen Angaben programmiert und betriebsbereit.

EINSTELLUNG DES MAHLWERKS

Da das Mahlwerk bereits werkseitig voreingestellt worden ist, brauchen Sie dieses nicht einzustellen. Falls die Kaffeeausgabe dennoch zu schnell oder zu langsam (tröpfchenweise) erfolgen sollte, muss dies durch den Drehknopf zur Einstellung des Mahlgrads (Abb. 14) korrigiert werden.

Achtung! Der Drehknopf zur Einstellung Mahlgrads darf nur bei laufendem Ma- k gedreht werden.

Um eine langsamere Kaffeeausgabe und eine bessere Crema zu erzielen, den Drehknopf um eine Position nach links drehen (=der Kaffee wird feiner gemahlen). Um eine schnellere Kaffeeausgabe (nicht tröpfchenweise) zu erzie-

len, den Drehknopf um eine Position nach rechts drehen (= der Kaffee wird grober gemahlen).

KAFFEEZUBEREITUNG MIT VORGEMAHLENEM KAFFEE

• Das Symbol (B4) (Abb. 7) drücken und die Funktion „vorgemahlener Kaffee“ drücken.
• Das Gerät an den entsprechenden Griffen fassen und nach außen herausziehen.
• Den Deckel in der Mitte anheben, in den Einfüllschacht einen Messlöffel vorgemahlenen Kaffee geben (Abb. 19), Gerät in das Fach hineinschieben und wie im Kap. „Kaffeezubereitung (mit Kaffebohnen)" beschrieben

fortfahren. Merke: Es kann jeweils nur ein Kaffee ausgegeben werden, wenn das Symbol (B10) (Abb. 12) gedrückt wird. Wenn Sie nach erfolgter Kaffeezubereitung mit vorgemahlenem Kaffeepulver einen Kaffee mit Kaffeebohnen zubereiten möchten, muss die Funktion „vorgemahlener Kaffee“ durch Drücken des Symbols (B4) (Abb.7) deaktiviert werden.

HINWEIS 1: Den vorgemahlenen Kaffee niemals bei ausgeschalteter Kaffeemaschine einfüllen, um zu vermeiden, dass er sich im Innern der Maschine ausbreitet.

HINWEIS 2: Niemals mehr als 1 Messlöffel einfüllen, da die Maschine sonst keinen Kaffee zubereitet.

HINWEIS 3: Nur den mitgelieferten Messlöffel benutzen.

HINWEIS 4: Ausschließlich für Espressomaschinen geeignetes vorgemahlenes Kaffeepulver in den Einfüllschacht geben.

HINWEIS 5: Falls beim Einfüllen von mehr als einem Messlöffel vorgemahlenes Kaffeepulver der Einfüllschacht verstopfen sollte, den Kaffee mit einem Messer nach unten schieben (Abb. 21), dann die Brüheinheit entnehmen und zusammen mit der Kaffeemaschine, wie im Kap. „Reinigung der Brüheinheit“ beschrieben, reinigen.

HEISSWASSERAUSGABE

• Stets kontrollieren, dass die Kaffeemaschine betriebsbereit ist.
• Den Milchaufschäumer in die Mitte des Gerätes positionieren und einen Behälter darunter stellen (Abb. 5).
• Das Symbol (B13) drücken (Abb. 20) Die Kaffeemaschine zeigt die Meldung „HEISSWASSER“ OK DRÜCKEN“ an. Das Symbol OK (B9) drücken, das Heisswasser tritt aus dem Milchaufschäumer und füllt den darunter stehenden Behälter (Nicht länger als 2 Minuten am Stück heißes Wasser beziehen). Zur Unterbrechung das Symbol (B13) oder das Symbol ESC (B6) drücken. Die Maschine bricht die Ausgabe ab, sobald die eingestellte Menge erreicht ist.

ÄNDERUNG DER HEISSWASSERAUSGABE

Die Kaffeemaschine wurde werksseitig für die automatische Abgabe von 200 ml Heißwasser voreingestellt. Wenn Sie diese Mengen ändern möchten, gehen Sie bitte wie folgt vor:

• Einen Behälter unter den Milchaufschäumer stellen (Abb. 3).
• Zum Zugriff auf das Menü (Abb.15) das Symbol ☐ (B2) drücken, dann die Symbole ∧∨ (B7) und (B8) (Abb.2) bis zur Meldung „PROGRAMM WASSER“ drücken.
• Zur Bestätigung das Symbol OK (B9) drücken.
• Die gewünschte Wasermenge durch Drücken der Symbole (B7) und (B8) auswählen. Die laufende Balkenanzeige gibt die gewählte Kaffeemenge an. Zur Bestätigung das Symbol OK (B9) drücken (oder das Symbol ESC (B6), um den Vorgang abzubrechen);
• Zum Verlassen des Menüs das Symbol ESC (B6) (Abb.18) zweimal drücken. Jetzt ist die Maschine mit den neuen Angaben programmiert und betriebsbereit.

ZUBEREITUNG VON CAPPUCCINO (MIT DAMPFFUNKTION)

• Milchaufschäumer zur Mitte des Gerätes drehen (Abb. 5).
• Ein Gefäß mit etwa 100 Gramm Milch pro Cappuccino, den Sie zubereiten möchten, füllen und unter den Milchaufschäumer positionieren. Bei Wahl des Behälters beachten, dass sich das Milchvolumen verdoppelt oder verdreifacht. Es wird die Verwendung von teilentrahmter Milch mit Kühlschranktemperatur empfohlen.
• Das Symbol (B12) drücken (Abb. 22). Auf dem Display erscheint "DAMPF OK DRÜCKEN".
  • Das Symbol OK (B9) drücken.
• Zur Unterbrechung das Symbol (B12) oder das Symbol ESC (B6) drücken.
• Den Milchaufschäumer in das Gefäß mit der

Milch tauchen (Abb. 23), dabei darauf achten, die Hälfte des Stabs nicht zu überschreiten. Das Symbol ⚙(B12) (passen Sie auf, dass Sie sich nicht verbrühen) ) und das Symbol OK (B9) drücken. Der Dampf tritt aus dem Milchaufschäumer aus. Um einen cremigeren Milchschaum zu erzielen, tauchen Sie den Milchaufschäumer in die Milch und drehen dann den Behälter mit langsamen Bewegungen von unten nach oben. (Nicht länger als 2 Minuten am Stück Dampf ausgeben).

• Nachdem die gewünschte Temperatur erzielt worden ist, die Dampfausgabe unterbrechen, indem Sie erneut das Symbol (B12) oder das Symbol ESC (B6) drücken.
• Den Kaffee wie oben beschrieben zubereiten, dabei genügend große Tassen verwenden und dann mit der vorher zubereiteten aufgeschäumten Milch füllen.

WICHTIG: Die Cappuccinoeinheit immer sofort nach dem Gebrauch reinigen. Wie nachfolgend beschrieben vorgehen:

- Das Symbol (B12) und dann das Symbol OK (B9) drücken, um für einige Sekunden eine kleine Menge Dampf abzulassen. Dadurch wird der Milchaufschäumer von jeglichem Milchrückstand befreit.

WICHTIG: Zur Gewährleistung der Hygiene wird empfohlen, diesen Vorgang zur Vermeidung von Milchrückständen in der Leitung bei jeder Zubereitung eines Cappucinos zu befolgen.

• Einige Minuten warten, bis der Milchaufschäumer abgekühlt ist, dabei mit einer Hand den Hebel des Milchaufschäumers festhalten, mit der anderen den Milchaufschäumer gegen den Uhrzeigersinn drehend abschrauben und nach unten herausnehmen (Abb. 24).
• Düse des Milchaufschäumers nach unten ziehend herausnehmen.
• Den Milchaufschäumer und die Düse sorgfältig in warmem Wasser reinigen.
• Sicherstellen, dass die beiden in Abbildung 25 dargestellten Öffnungen nicht verstopft sind. Gegebenenfalls diese mit einer Nadel durchstechen und säubern.
  • Die Düse nach oben wieder in den Milchauf-

schäumer einsetzen.

- Milchaufschäumer durch Drücken nach oben und im Uhrzeigersinn drehend wieder anbringen.

ZUBEREITUNG VON MEHRE- REN TASSEN KAFFE MIT DER KAFFEEKANNENFUN- KTION (JUG)

Diese Funktion ermöglicht durch die automatische Zubereitung von mehreren Tassen Kaffee (4, 6) direkt in der Kaffeekanne (A9) die Warmhaltung des Kaffees.

• Den Deckel der Kaffeekanne drehen, bis der Pfeil mit der Schrift OPEN zusammentrifft und den Deckel abnehmen. Die Kaffeekanne und den Deckel abspülen.
• Die Kaffeekanne wieder schließen, indem Sie den Deckel in die Richtung der Aufschrift "CLOSE" drehen, bis er fest verschlossen ist, und unter die Kaffeeausgabe stellen. Die Kaffeekanne immer wie in der Abbildung gezeigt mit dem Griff nach rechts oder links einsetzen.

Die Kaffeeausgabe (A13) muss vollständig angehoben sein, damit die Kaffeekanne eingesetzt werden kann. Das Display zeigt die Meldung "BOHNENBEH. + WASSERTANK FÜLL., KAFFEESATZ LEEREN, OK DRÜCKEN", folglich sicherstellen, dass Wassertank und Kaffeebohnenbehälter gefüllt sind und der Kaffeesatzbehälter vollkommen geleert ist.

• Das Symbol OK (B9) drücken. Das Display zeigt die gewählte Kaffeesorte an, zum Beispiel „KANNE EXTRA MILD“ und die Anzahl der Tassen, die mit der Kanne zubereitet werden sollen, zum Beispiel „KANNE 4 TASSEN“.
• Bestätigen durch Drücken des Symbols (B14). Das Display zeigt eine laufende Balkenanzeige an, die die fortschreitende Zubereitung der Kaffees anzeigt. Sobald die Balkenanzeige komplettiert ist, beendet das Gerät den Vorgang und kehrt automatisch auf die Funktion Kaffeekanne zurück. Zeigt das Display hingegen eine nicht komplettierte Balkenanzeige an, bedeutet dies, dass der Zyklus nicht korrekt beendet wurde. An diesem Punkt die Kanne herausnehmen und die Mitteilung auf dem Display im Kapitel „ANGEZEIGTE MELDUNGEN AUF DEM DISPLAY“ überprüfen.
  • Die Kanne jetzt herausnehmen, den Deckel in der Position CLOSE lassen, um den Kaffee lange warm zu halten.
• Um den Kaffee einzuschenken, den Deckel gegen den Uhrzeigersinn drehen, bis der Pfeil mit dem Auslauf der Kanne zusammentrifft.

Achtung! Sollten die Kaffeebohnen nicht ausreichen, um die gewünschte Funktion zu Ende zu bringen, unterbricht das Gerät den Vorgang und wartet, bis der Kaffeebohnenbehälter erneut gefüllt und das Symbol □(B14) gedrückt wird. Sollen z. B. 4 Tassen zubereitet werden und die Kaffeebohnen sind nicht ausreichend, bereitet das Gerät 2 Tassen zu und unterbricht dann die Kaffeezubereitung. Den Kaffeebohnenbehälter füllen und das Symbol □(B14) drücken. Ist der Behälter erneut gefüllt, bereitet das Gerät nur die 2 verbleibenden Tassen zu, um die gewünschte Quantität von 4 Tassen zu erreichen. Wenn das Wasser im Tank nicht ausreichend ist, um die gewünschte Funktion zu beenden oder der Kaffeesatzbehälter voll ist, unterbricht das Gerät den Vorgang. Um den Tank mit Wasser aufzufüllen oder den Kaffeesatzbehälter zu entleeren, muss die Kaffeekanne herausgenommen werden; dadurch wird das Programm unterbrochen. Nachdem der Fehler behoben wurde, muss das

Programm erneut gestartet werden. In diesem Fall muss die Kaffeemenge berücksichtigt werden, die sich bereits in der Kanne befindet, um die Kanne nicht überlaufen zu lassen.

ÄNDERUNG DER PARAMETER KAFFEEKANNENFUNKTION (JUG)

Das Programm für die Kaffeekanne wurde im Werk auf Standardwerte voreingestellt. Diese können auf den persönlichen Geschmack abgestimmt und gespeichert werden. Über eine Balkenanzeige können 5 verschiedene Arten von Kaffee ausgewählt werden, von extra mild bis extra stark und 10 Stufen für die Kaffeemenge. Diese Einstellungen können wie folgt modifiziert werden:

• Zum Zugriff auf das Menü die Taste ☐(B2) drücken; Die Symbole ^— (B7) und (B8) drücken, bis das Display "PROGRAMM.FÜR KANNE" anzeigt. Das Symbol OK (B9) und dann die Symbole ^— (B7) und (B8) drücken, bis das Display „KANNE KAFFEE-STÄRKE" anzeigt.
  • Das Symbol OK (B9) drücken.
• Die Symbole (B7) und (B8) drücken, um ein anderes Aroma auszuwählen, von extra mild bis extra stark.
• Das gewünschte Aroma bestätigen, indem Sie das Symbol OK (B9) drücken.
• Um die Kaffeemenge zu ändern, die Symbole ^^^ (B7) und (B8) drücken, bis das Di- splay "MENGE KANNE" anzeigt.
• Zur Bestätigung das Symbol (B9) drücken.
• Auf dem Display erscheint ein Balken, der vergrößert oder verkleinert werden kann und die Kaffeemenge darstellt, die für jede einzelne Tasse ausgegeben wird. Wenn der Balken vollständig gefüllt ist, entspricht dies der maximalen Kaffeemenge pro Tasse.

• Wenn die gewünschte Kaffeemenge angezeigt wird, das Symbol OK (B9) zur Bestätigung drücken.

• Um die Kaffeemenge zu ändern, die Symbole ^^^ (B7) und (B8) drücken, bis das Di- splay "TASSENANZ. IN KANNE" anzeigt.

• Das Symbol OK (B9) und dann die Symbole ^^^ (B7) und (B8) drücken, um die gewünschte Tassenanzahl (4, 6) auszuwählen. Das Display zeigt „KANNE 4 TASSEN“ oder „KANNE 6 TASSEN“ an.
• Zur Bestätigung das Symbol (B9) drücken.
• Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

REINIGUNG

Reinigung der Kaffeemaschine

Verwenden Sie zur Reinigung der Maschine keine Lösungs- oder Scheuermittel. Ein feuchtes, weiches Tuch ist ausreichend.

Alle Bestandteile der Maschine dürfen NIEMALS im Geschirrspüler gereinigt werden.

Folgende Teile der Kaffeemaschine müssen regelmäßig gereinigt werden:

• Kaffeesatzbehälter (A4),
• Abtropfschale (A14),
• Wassertank (A12).
- Ausläufe des Kaffeeauslaufs (A13), der Heisswasserdüse (A11), des Milchaufschäumers (A10),
• Kaffeepulvereinfüllschacht (A21).
- Das Maschineninnere, das nach Öffnen der Serviceklappe (A2) zugänglich ist.
- Brüheinheit (A5).
• Kaffeekanne (Jug).

Reinigung des Kaffeesatzbehälters

Sobald auf dem Display die Schrift "KAFFEE-SATZBEHÄLTER LEEREN!" erscheint, muss dieser entleert und gereinigt werden. Zur Reinigung wie folgt vorgehen:

• Die Serviceklappe auf der Rückseite (Abb.16) öffnen, dann die Abtropfschale entnehmen (Abb.17) und reinigen.
- Den Kaffeesatzbehälter sorgfältig reinigen.

Achtung! Immer dann wenn die Abtropf-

schale herausgezogen wird, MUSS auch der Kaffesatzbehälter geleert werden.

Reinigung der Abtropfschale

Achtung! Wenn die Abtropfschale nicht geleert wird, kann das Wasser überlaufen. Dies kann zu Schäden an der Maschine führen. Die Abtropfschale ist mit einem Schwimmer (rot gefärbt) zur Anzeige des Wasserstandes ausgestattet (Abb. 27). Die Abtropfschale entleeren und reinigen, bevor diese Anzeige aus dem Tassenrost hervortritt.

Zum Entfernen der Abtropfschale:

1. Die Serviceklappe öffnen (Abb. 16).
2. Die Abtropfschale und den Kaffeesatzbehälter herausnehmen (Abb. 17).
3. Die Abtropfschale und den Kaffeesatzbehälter (A4) reinigen.
4. Die Abtropfschale und den Kaffeesatzbehälter (A4) wieder einsetzen.
5. Serviceklappe schließen.

Reinigung des Wassertanks

1. Den Wassertank (A12) regelmäßig (etwa ein Mal im Monat) mit einem weichen Tuch und etwas mildem Reinigungsmittel reinigen.
2. Die Reinigungsmittelrückstände sorgfältig beseitigen.

Reinigung der Ausgüsse des Kaffeeauslaufs

1. Die Ausgüsse des Kaffeeauslaufs mit einem Schwamm (Abb.28) regelmäßig reinigen.
2. Kontrollieren Sie regelmäßig, dass die Löcher des Kaffeeauslaufs nicht verstopft sind. Gegebenenfalls die Kaffeeablagerungen mit einem Zahnstocher entfernen (Abb. 26).

Reinigung des Kaffeepulvereinfüllschachts

- Kontrollieren Sie regelmäßig (etwa ein Mal im Monat), dass der Kaffeepulvereinfüllschacht nicht verstopft ist (Abb. 21).

Gefahr! Vor jedem Reinigungseingriff muss die Kaffeemaschine durch Drücken des Hauptschalters (A23) ausgeschaltet und vom Stromnetz getrennt sein. Das Gerät niemals ins Wasser tauchen.

Reinigung des Geräteinnenraums

1. Kontrollieren Sie regelmäßig (etwa ein Mal pro Woche), dass das Geräteinnere nicht verschmutzt ist. Gegebenenfalls die Kaffeeablagerungen mit einem Schwamm entfernen.
2. Mit einem Staubsauger alle Rückstände absaugen (Abb. 30).

Reinigung der Brüheinheit

Die Brüheinheit muss mindestens ein Mal im Monat gereinigt werden.

Achtung! Die Brüheinheit (A5) darf nicht bei eingeschalteter Kaffeemaschine herausgenommen werden. Versuchen Sie nicht, die Brüheinheit mit Gewalt herauszunehmen.

1. Sicherstellen, dass die Kaffeemaschine sich korrekt ausgeschaltet hat (siehe „Ausschaltung").
2. Die Serviceklappe öffnen (Abb. 16).
3. Die Abtropfschale und den Kaffeesatzbehälter herausnehmen (Abb. 17).
4. Die beiden roten Entriegelungstasten nach innen drücken und gleichzeitig die Brüheinheit nach außen herausziehen (Abb. 31).

Achtung! Die Brüheinheit ohne die Verwendung von Reinigungsmitteln reinigen, da das Innere des Kolbens mit einem Schmiermittel behandelt ist, welches durch das Reinigungsmittel entfernt werden könnte.

1. Die Brüheinheit etwa 5 Minuten lang in Wasser eintauchen und danach abspülen.

2. Die Brüheinheit (A5) nach der Reinigung wieder einsetzen, indem Sie sie an der Halterung und auf dem unten angebrachten Stift einsetzen; dann fest auf die Schrift PUSH drücken, bis das Klicken des Einrastens zu

vernehmen ist.

Merke! Wenn die Brüheinheit sich nur schwer einsetzen lässt, muss diese (vor dem Einsetzen) auf die richtige Größe gebracht werden, und zwar indem Sie die Brüheinheit gleichzeitig von unten und von oben, wie in der Abbildung dargestellt, fest andrücken.

1. Nach erfolgtem Einsetzen der Brüheinheit ist sicherzustellen, dass die beiden roten Tasten herausgeschnappt sind.

1. Die Abtropfschale und den Kaffeesatzbehälter wieder einsetzen.

2. Serviceklappe schließen.

Reinigung der Kaffeekanne

Die Kanne mit einem feuchten Tuch und einem sanften Reinigungsmittel reinigen.

Merke! Zur Vermeidung von ästhetischen Folgen die Kanne nicht im Geschirrspüler reinigen.

ÄNDERUNG UND EINSTELLUNG DER MENÜPARAMETER

Wenn die Maschine betriebsbereit ist, können über das Menü folgende Parameter oder Funktionen geändert werden:

• SPRACHE WÄHLEN
  • GERÄT SPÜLT
  • ABSCHALTZEIT
  • UHRZEIT EINSTELLEN
  • EINSCHALTUHRZEIT
  • SELBSTEINSCHALTUNG
  • TEMPERATUR
  • WASSERHÄRTE
• KAFFEEPROGRAMM
  • PROGRAMM FÜR KANNE
  • PROGRAMM WASSER
• ENTKALKEN
• RESET
  • STATISTIK
• FILTER EINSETZEN
  • FILTER RÜCKSETZEN
  • AKUSTISCHES WARNING
  • KONTRAST

Einstellung der Sprache

Wenn Sie die Sprache auf dem Display ändern möchten, bitte wie folgt vorgehen:

• Für den Zugang zum Menü das Symbol (B2) drücken: Auf dem Display erscheint „SPRACHE WÄHLEN“.
  • Das Symbol OK (B9) drücken.
  • Die Symbole (B7) und (B8) drücken, bis die Maschine die gewünchte Sprache anzeigt.
• Zur Bestätigung das Symbol OK (B9) drücken.
• Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

Merke! Sollten Sie aus Versehen eine nicht gewünschte Sprache ausgewählt haben, kann dieser Parameter direkt über das Menü geändert werden:

- Das Symbol (B2) mindestens 7 Sekunden lang gedrückt halten, bis die Maschine

die verschiedenen Sprachen anzeigt.

- Dann entsprechend den im Kap. „Erste Inbetriebnahme des Gerätes“ beschriebenen Anleitungen die gewünschte Sprache auswählen.

Spülvorgang

Diese Funktion dient dazu, einen heißeren Kaffee zu erhalten. Wie folgt vorgehen:

• Wenn Sie sofort nach Einschalten der Kaffeemaschine eine kleine Tasse (weniger als 60cc) beziehen möchten, zum Vorwärmen der Tassen das heiße Wasser des Spülvorgangs verwenden.
• Sollten hingegen seit der letzten Kaffeezubereitung mehr als 2/3 Minuten vergangen sein, muss vor der Zubereitung eines weiteren Kaffees die Brüheinheit vorgewärmt werden, indem Sie zuerst das Symbol 📄 (B2) drücken, für den Zugriff auf das Menü und dann die Symbole ∧∨ (B7) und (B8) bis zur Auswahl der Funktion "GERÄT SPÜLT".

- Das Symbol OK (B9) drücken. Das Display zeigt die Meldung „GERÄT SPÜLT BESTÄTI-GEN SIE BITTE“ an. Erneut das Symbol OK (B9) drücken. Lassen Sie dann das Wasser in die darunter stehende Abtropfschale laufen. Sie können dieses Wasser auch zum Vorwärmen der Tasse, die Sie für den Kaffee benutzen, verwenden (danach ausschütten).

Änderung der Einschaltdauer

Die Kaffeemaschine wurde werkseitig so voreingestellt, dass sie sich nach 30 Minuten ab dem letzten Gebrauch automatisch ausschaltet.

Zur Änderung dieses Intervalls (max. 120 Min.) wie folgt vorgehen:

• Das Symbol ☐(B2) für den Zugriff auf das Menü drücken, dann die Symbole ∧∨(B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "ABSCHALTZEIT".

• Zur Bestätigung das Symbol OK (B9) drücken.
  • Die Symbole ∧∨(B7) und (B8) drücken, um die Abschaltzeit festzulegen (1/2 Stunde, 1 Stunde, 2 Stunden).

• Zur Bestätigung das Symbol OK (B9) drücken.

• Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

Einstellung der Uhr

• Das Symbol (B2) für den Zugriff auf das Menü drücken, dann die Symbole (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "UHRZEIT EINSTELLEN".
  • Das Symbol OK (B9) drücken.
• Für die Einstellung der Stunde die Symbole (B7) und (B8) verwenden und das Symbol OK (B9) zur Bestätigung drücken.
• Für die Einstellung der Minuten die Symbole (B7) und (B8) verwenden und das Symbol OK (B9) zur Bestätigung drücken.
• Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

Einstellung der Uhrzeit Selbsteinschaltung

Mit dieser Funktion können Sie die Uhrzeit programmieren, zu der sich die Kaffeemaschine automatisch einschalten wird.

- Überzeugen Sie sich, dass die Uhr der Maschine eingestellt wurde.

- Das Symbol 📄(B2) für den Zugriff auf das Menü drücken, dann die Symbole (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "EINSCHALTUHRZEIT".

• Das Symbol OK (B9) drücken.

- Für die Einstellung der Stunden die Symbole (B7) und (B8) verwenden und das Symbol OK (B9) zur Bestätigung drücken.

- Für die Einstellung der Minuten die Symbole (B7) und (B8) verwenden und das Symbol OK (B9) zur Bestätigung drücken.

- Für die Aktivierung der Funktion Selbsteinschaltung, die Symbole (B7) und (B8) drücken, bis die Maschine die Mitteilung „SELBSTEINSCHALTUNG“ anzeigt.

- Zur Bestätigung das Symbol OK (B9) drücken. Auf dem Display erscheint das Symbol

• Zum Verlassen des Menüs das Symbol ESC

(B6) drücken.

Änderung der Kaffeetemperatur

Zur Änderung der Kaffeetemperatur wie folgt vorgehen:

• Das Symbol ☐(2) für den Zugriff auf das Menü drücken, dann die Symbole ∧ ∨ (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "TEMPERATUR".
  • Das Symbol OK (B9) drücken.
• Die Symbole (B7) und (B8) für die Auswahl der gewünschten Kaffeetemperatur drücken: niedrig, mittel, hoch.
• Zur Bestätigung der gewählten Temperatur die Taste OK (B9) drücken.
• Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

Programmierung der Wasserhärte

Es ist möglich, diese Betriebszeit zu verlängern, damit die Kaffeemaschine nicht zu häufig einer Entkalkung unterzogen wird. Hierzu muss die Kaffeemaschine an Hand des tatsächlichen Kalkgehaltes des verwendeten Wassers programmiert werden.

Wie folgt vorgehen:

• Den mitgelieferten Reaktionsstreifen "TOTAL HARDNESS TEST" (auf S. 2 beigelegt) aus seiner Packung nehmen und einige Sekunden lang vollständig ins Wasser eintauchen. Dann den Streifen herausnehmen und etwa 30 Sekunden abwarten (bis er die Farbe ändert und sich rote Quadrate bilden).
• Durch Drücken der Taste Einschaltung/Stand by (A7) die Kaffeemaschine einschalten.
• Das Symbol ☐(B2) für den Zugriff auf das Menü drücken, dann die Symbole ∧∨(B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "WASSERHÄRTE".
  • Das Symbol OK (B9) drücken.
• Die Symbole (B7) und (B8) so oft drücken, bis die Zahl den sich auf dem Reaktionsstreifen gebildeten kleinen roten Quadraten entspricht (zum Beispiel, wenn sich auf dem Reaktionsstreifen drei kleine rote Quadrate gebildet haben, muss die Meldung „WASSERHÄRTE 3“ gewählt werden).

- Zur Bestätigung das Symbol OK (B9) drücken. Nun ist die Maschine programmiert, um anzuzeigen, wann unbedingt eine Entkalkung durchgeführt werden muss.

Programmierung der ausgegebenen Kaffeemenge

Für die Programmierung der Kaffeemenge die Anweisungen im Kapitel "ÄNDERUNG DER KAFFEEMENGE IN DER TASSE" beachten.

Programmierung Kaffeekanne

Für die Programmierung der Kaffeekanne die Anweisungen im Kapitel "ÄNDERUNG DER PARAMETER KAFFEEKANNENFUNKTION (JUG)" beachten.

Programmierung der Wassermenge

Für die Anweisungen das Kapitel "ÄNDERUNG DER HEISSWASSERMENGE" beachten.

Entkalkung

Achtung! Das Entkalkungsmittel ist säurehaltig. Die Sicherheitshinweise des Herstellers auf der Verpackung des Entkalkungsmittels beachten.

Merke! Ausschließlich vom Hersteller empfohlenes Entkalkungsmittel verwenden. Im gegenteiligen Fall verliert die Garantie ihre Gültigkei. Die Garantie hat zudem keine Gültigkeit, wenn die Entkalkung nicht regelmäßig durchgeführt wird.

Achtung! Bevor Sie mit der Entkalkung beginnen, ist sicherzustellen, dass der Enthärterfilter herausgenommen wurde.

Wenn die Kaffeemaschine die Meldung „BITTE ENTKALKEN!“ anzeigt, ist es an der Zeit, die Kaffeemaschine einem Entkalkungsvorgang zu unterziehen. Dazu wie folgt vorgehen:

• Sicherstellen, dass die Kaffeemaschine betriebsbereit ist;
  • Das Symbol ☐(B2) für den Zugriff auf

das Menü drücken, dann die Symbole (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "ENTKALKEN".

• Das Symbol OK (B9) drücken, die Maschine zeigt die Mitteilung „ENTKALKEN BESTÄTIGEN SIE BITTE“ an.
• Das Symbol OK (B9) drücken. Auf dem Display erscheint die Meldung "ENTKALKER ZUGEBEN BESTÄTIGEN SIE BITTE
• Zum Starten des Entkalkungsprogramms die Taste OK (B9) drücken.
• Den Wassertank entleeren, den Inhalt der Flasche des Entkalkers unter Beachtung der auf der Packung des Entkalkers aufgeführten Angaben einfüllen und dann Wasser hinzugeben, bis der auf dem Wassertank eingeprägte MAX Füllstand erreicht wird. Ein Gefäß mit ca. 2 Liter Fassungsvermögen unter die Heisswasserausgabe stellen.
• Die Taste OK (B9) drücken, woraufhin die Entkalkungslösung aus dem Heißwasserauslauf heraustritt und das darunter stehende Gefäß füllt. Nun erscheint die Meldung:“ENTKAL-KEN“.
• Das Entkalkungsprogramm führt automatisch einige Ausgaben und Pausen aus.
• Nach etwa 30 Minuten, zeigt die Maschine folgende Meldung an: „ENTKALKEN FERTIG BESTÄTIGEN SIE BITTE“.
• Drücken Sie das Symbol OK (B9) und die Maschine zeigt die Meldung an "GERÄT SPÜLT TANK AUFFÜLLEN!". Den Wassertank entleeren, ausspülen, um die Rückstände des Entkalkungsmittels zu entfernen, und mit frischem Wasser füllen.
• Den Wassertank wieder einsetzen. Auf dem Display erscheint die Schrift "GERÄT SPÜLT BESTÄTGIEN SIE BITTE".
• Das mit Flüssigkeit gefüllte Gefäß entleeren und dann wieder unter den Heißwasserauslauf stellen.
• Erneut das Symbol OK (B9) drücken.
• Das heiße Wasser tritt aus dem Milchauf- schäumer heraus, füllt das darunter stehende Gefäß und die Kaffeemaschine zeigt die Meldung „GERÄT SPÜLT“ an:
• Auf die Mitteilung "BESTÄTIGEN SIE BITTE"

warten.

• Das Symbol OK (B9) drücken. Auf dem Display erscheint die Mitteilung "TANK AUFFÜLLEN!". Den Tank erneut mit frischem Wasser füllen.
• Das Entkalkungsprogramm ist damit abgeschlossen und die Kaffeemaschine ist erneut betriebsbereit.

HINWEIS: Wird der Entkalkungsvorgang nicht vollständig durchgeführt und vorzeitig abgebrochen, muss der Vorgang von Anfang an wiederholt werden.

Achtung! DIE GARANTIE HAT KEINE GÜLTIGKEIT, WENN DIE ENTKALKUNG NICHT REGELMÄBIG DURCHGEFÜHRT WIRD.

Rückkehr zu den Werkseinstellungen (Reset)

Für die Rückkehr zu den ursprünglichen Einstellungen der Maschine (auch wenn der Benutzer diese geändert hat), wie folgt vorgehen:

• Das Symbol (B2) für den Zugriff auf das Menü drücken, dann die Symbole (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "RESET".
• Das Symbol OK (B9) drücken, die Maschine zeigt die Mitteilung „RESET BESTÄTIGEN SIE BITTE“ an.
• Für die Rückkehr zu den Werkseinstellungen die Taste OK (B9) drücken.

Statistik

Mit dieser Funktion werden die statistischen Daten der Kaffeemaschine angezeigt.

Zur Anzeige der Daten wie folgt vorgehen:

• Das Symbol (B2) für den Zugriff auf das Menü drücken, dann die Symbole (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "STATISTIK".
  • Das Symbol OK (B9) drücken.
• Durch Drücken der Symbole (B7) und (B8) kann überprüft werden:
• Die Anzahl der bisher ausgegebenen Kaffees.
• Die Anzahl der durchgeführten Entkalkungen;
• Wie viele Liter Wasser insgesamt abgegeben

wurde;

- Das Symbol ESC (B6) ein mal drücken, um diese funktion zu verlassen oder zwei Mal das Symbol ESC (B6) drücken, um das Menü zu verlassen.

Signalton

Mit dieser Funktion wird der Signalton aktiviert bzw. deaktiviert, der beim Drücken der Symbole und beim Einsetzen/Entfernen der Zubehörteile ertön.

Merke! Die Kaffeemaschine ist werkseitig mit aktiviertem Signalton voreingestellt.

• Das Symbol (B2) für den Zugriff auf das Menü drücken, dann die Symbole (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "AKUSTISCHES WARNING".
• Das Symbol OK (B9) drücken. Auf dem Display erscheint die Schrift "AKUSTISCHES WARNING BESTÄTIGEN SIE BITTE".
• Das Symbol ESC (B6) für die Desaktivierung des Signaltons drücken oder das Symbol OK (B9) für die Aktivierung drücken.
• Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

Kontrasteinstellung

Wenn Sie den Display-Kontrast erhöhen oder vermindern möchten, gehen Sie bitte wie folgt vor:

- Das Symbol ☐(B2) für den Zugriff auf das Menü drücken, dann die Symbole ∧∨(B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "KONTRAST".

• Das Symbol OK (B9) drücken.

- Die Symbole (B7) und (B8) drücken, bis auf dem Display der gewünschte Kontrast angezeigt wird: Die laufende Balkenanzeige gibt den ausgewählten Kontrast an.

- Zur Bestätigung das Symbol OK (B9) drücken.

- Das Symbol ESC (B6) ein Mal drücken, um diese Funktion zu verlassen oder zwei Mal das Symbol ESC (B6) drücken, um das Menü zu verlassen.

Wasserfilter

Für den enthärterfilter die Anweisungen im Kapitel „EINSETZEN DES FILTERS“ beachten.

AUSSCHALTUNG DES GERÄTES

Bei jeder Ausschaltung des Gerätes wird ein automatischer Spülvorgang durchgeführt, der nicht unterbrochen werden kann.

Verbrühungsgefahr! Während des Spülvorgangs tritt aus dem Kaffeeauslauf ein wenig Heißwasser heraus. Achten Sie darauf, dass Sie nicht mit Wasserspritzern in Berührung kommen. Zur Ausschaltung des Gerätes die Taste Einschaltung/Stand by (A7 drücken). Das Gerät führt den Spülvorgang durch und schaltet sich dann aus.

Merke! Wenn Sie das Gerät für längere Zeit nicht betreiben sollten, stellen Sie bitte auch den auf der Rückseite des Gerätes angebrachten Hauptschalter ON/OFF (A23) auf Position 0.

TECHNISCHE DATEN

Spannung: 220-240 V\~ 50/60 Hz max. 10A Leistungsaufnahme: 1350W

Druck: 15 bar

Fassungsvermögen Wassertank: 1,8Liter

Abmessungen LxHxT: 594x 378x398 mm

Gewicht: 26 kg

Das Gerät entspricht den folgenden EG-Richtlinien:

• Niederspannungsrichtlinien 2006/95/CE und nachfolgende Änderungen.
• EMV-Richtlinie 2004/108/EWG und nachfolgende Änderungen.

Die mit Nahrungsmitteln in Berührung kommenden Materialien und Gegenstände stimmen mit den Vorschriften der Europäischen Verordnung (EG) 1935/2004 überein.

ANGEZEIGTE MELDUNGEN AUF DEM DISPLAY

ANGEZEIGTE MELDUNG MÖGLICHE URSACHE ABHILFE
TANK AUFFÜLLEN! • Der Wassertank ist leeroder nicht korrekt eingesetzt.		Den Wassertank füllen und/oder korrekt einsetzen, indem Sie ihn fest hineindrücken.
PULVER ZU FEIN MA-HLGRAD EINSTELLEN(im Wechsel mit)OK DRÜCKEN	Der Mahlgrad ist zu fein,sodass der Kaffee zu langsam herausläuft.Die Kaffeemaschine kannkeinen Kaffee zubereiten,weil ihr Wasserkreis Luft enthält. Mögliche Ursache: DasEinsetzen des Filters wurdenicht korrekt ausgeführt.	Den Drehknopf zur Einstellung des Mahlgradsum eine Position zurNummer 7 hin drehen.Sicherstellen,dass der Fil-ter (A26) richtig eingesetzt ist und das Einsetzankorrekt vorgenommenwurde.
PULVER ZU FEIN MA-HLGRAD EINST.UND(abwechselnd)OK DRÜCKEN(und nachfolgend)TANK AUFFÜLLEN!	Der Tank wurde währendder Ausgabe herausgenommen.	Den Tank einsetzen und dasSymbol OK (B9) drücken.Das Display zeigt “HEIS-SWASSER OK DRÜCKEN”an.Nochmals das Symbol OK(B9) drücken. Die Maschinekehrt in den Modus Betriebsbereit zurück.
KAFFEESATZBEHÄLTER LEE-REN	Der Kaffeesatzbehälter(A4) ist voll oder es sindmehr als drei Tage seit derletzten Ausgabe vergangen (diese Funktion garantiert eine korrekteHygiene der Maschine).	Den Kaffeesatzbehälter leeren und reinigen, danachwieder einsetzen.Wichtig: Beim Herausneh-men der AbtropfschaleMUSS der Kaffeesatzbehälterstets entleert werden, auchwenn er nur wenig gefüllt ist.Wird dieser Vorgang nichtdurchgeführt, kann es vor-kommen, dass sich bei denfolgenden Kaffeezubereitun-gen der Kaffeesatzbehälter zusehr füllt und die Kaffeemaschine verstopft.
KAFFEESATZBEHÄLTER EIN-SETZEN	Der Kaffeesatzbehälterwurde nach der Reinigungnicht eingesetzt.	Die Serviceklappe öffnenund den Kaffeesatzbehälter einsetzen.

ANGEZEIGTE MELDUNG MÖGLICHE URSACHE ABHILFE

VORGEMAHLENEN KAFFEE EINFÜLLEN!	Es wurde die Funktion "vorgemahlener Kaffee" gewählt, aber das vorgemahlene Kaffeepulver wurde nicht eingefüllt.Der Einfüllschacht (A21) ist verstopft.	Die Maschine herausziehen und das vorgemahlene Kaffeepulver in den Einfüllschacht füllen.Den Einfüllschacht mithilfe eines Messers, wie im Abschnitt „Reinigung des Kaffeepulvereinfüllschachts“ beschrieben, leeren.
BITTE ENTKALKEN!	Zeigt an, dass die Kaffeemaschine entkalkt werden muss.	Das im Kap. "Entkalkung" beschriebene Entkalkungsprogramm muss so bald wie möglich durchgeführt werden.
KAFFEEMENGE REDUZ.	Es wurde zu viel Kaffee verwendet.	Entweder ein milderes Aroma auswählen oder die Kaffeepulvermenge reduzieren und dann erneut den Kaffee beziehen.
KAFFEEBOHNENBEHÄLTER FÜLLEN	Es sind keine Kaffebohnen mehr im Behälter.	Den Kaffebohnenbehälter füllen.
BRÜHEINHEIT EINSETZEN ! • Die Brüheinheit wurde nach der Reinigung nicht wieder eingesetzt.		Die Brüheinheit, wie im Kap. „Reinigung der Brüheinheit“ beschrieben,einsetzen.
KLAPPE SCHLIESSEN ! • Die Serviceklappe ist offen.		Serviceklappe schließen.
ALARM !	Das Maschineninnere ist sehr verschmutzt.	Die Kaffeemaschine, wie im Abschnitt „Reinigung und Wartung“ beschrieben, sorgfältig reinigen. Wenn die Kaffeemaschine nach erfolgter Reinigung noch immer diese Meldung anzeigt, wenden Sie sich an eine Kundendienststelle.
FILTER AUSWECHSELN !	Zeigt an, dass der Enthärterfilter (A26) ausgewechselt werden muss.	Der Filter muss sofort ausgewechselt werden, indem die Anweisungen im Abschnitt “Filter Auswechseln” befolgt werden.

LÖSUNG DER PROBLEME

Nachstehend werden einige mögliche Betriebsstörungen aufgelistet.

Wenn das Problem nicht entsprechend den Anweisungen behoben werden sollte, wenden Sie sich bitte an den technischen Kundendienst.

PROBLEM MÖGLICHE URSACHE ABHILFE

Der Kaffee ist nicht heiß. • Die Tassen wurden nicht vorgewärmt.

• Die Brüheinheit hat sich abgekühlt, weil nach der letzten Kaffeezubereitung 2/3 Minuten vergangen sind.
• Die eingestellte Temperatur ist nicht ausreichend.

• Die Tassen vorwärmen, indem Sie diese mit warmem Wasser ausspülen.
- Vor der Kaffeezubereitung die Brüheinheit erhitzen, indem Sie aus dem Menü die Funktion GERÄT SPÜLT auswählen.
- Die eingestellte Temperatur ändern (siehe Abschnitt "Änderung der Kaffeetemperatur").

Der Kaffee hat wenig Crema. • Der Kaffee ist zu grob gemahlen.

• Die Kaffeemischung ist nicht geeignet.

• Den Drehkopf zur Einstellung des Mahlgrads um eine Position zur Nummer 1 hin nach links drehen, während das Mahlwerk in Betrieb ist (Abb. 11).
• Eine für Espressomaschinen geeignete Kaffeemischung verwenden.

Der Kaffee tritt zu langsam oder tröpfchenweise heraus.

- Der Kaffee ist zu fein gemahlen.

• Den Drehkopf zur Einstellung des Mahlgrads um eine Position zur Nummer 7 hin nach rechts drehen, während das Mahlwerk in Betrieb ist (Abb. 11).
  Jeweils um eine Position vorrücken, bis eine zufriedenstellende Kaffeeausgabe erreicht wird.
  Die Wirkung ist erst nach 2 Kaffeeausgaben si-chtbar.

PROBLEM MÖGLICHE URSACHE ABHILFE

Der Kaffee tritt zu schnell heraus.

- Der Kaffee ist zu grob gemahlen.

- Den Drehkopf zur Einstellung des Mahlgrads um eine Position zur Nummer 1 hin nach links drehen, während das Mahlwerk in Betrieb ist (Abb. 11). Darauf achten, den Drehknopf zur Einstellung des Mahlgrads nicht zu weit zu drehen, andernfalls kann beim Bezug von zwei Kaffees die Ausgabe tröpfchenweise erfolgen. Die Wirkung ist erst nach 2 Kaffeeausgaben sichtbar.

Der Kaffee fließt nicht aus einem oder beiden Ausgüssen des Kaffeeauslaufs.

• Die Ausgüsse sind verstopft.

• Die Ausläufe mit einem Zahnstocher säubern (Abb. 23).

Der Kaffee tritt nicht aus den Ausgüssen des Auslaufs, sondern an der Serviceklappe (A2) heraus.

• Die Öffnungen der Kaffee-ausläufe sind mit ange-trocknetem Kaffee verstopft.

• Die Ausläufe mit einem Zahnstocher, einem Schwamm oder einer Küchenbürste mit harten Borsten säubern (Abb. 23).

- Der Kaffeekanal (A3) innerhalb der Serviceklappe ist blockiert.

- Den Kaffeekanal (A3) sorgfältig reinigen, insbesondere an den Scharnieren.

Aus dem Auslauf tritt kein Kaffee, sondern Wasser heraus.

- Das Kaffeepulver ist im Einfüllschacht (A21) stecken geblieben.

- Den Einfüllschacht (A21) mit einer Holz- oder Plastikgabel säubern, das Maschineninnere reinigen.

www.electrolux.com
