BEDIENUNGSANLEITUNG PH60 Salus

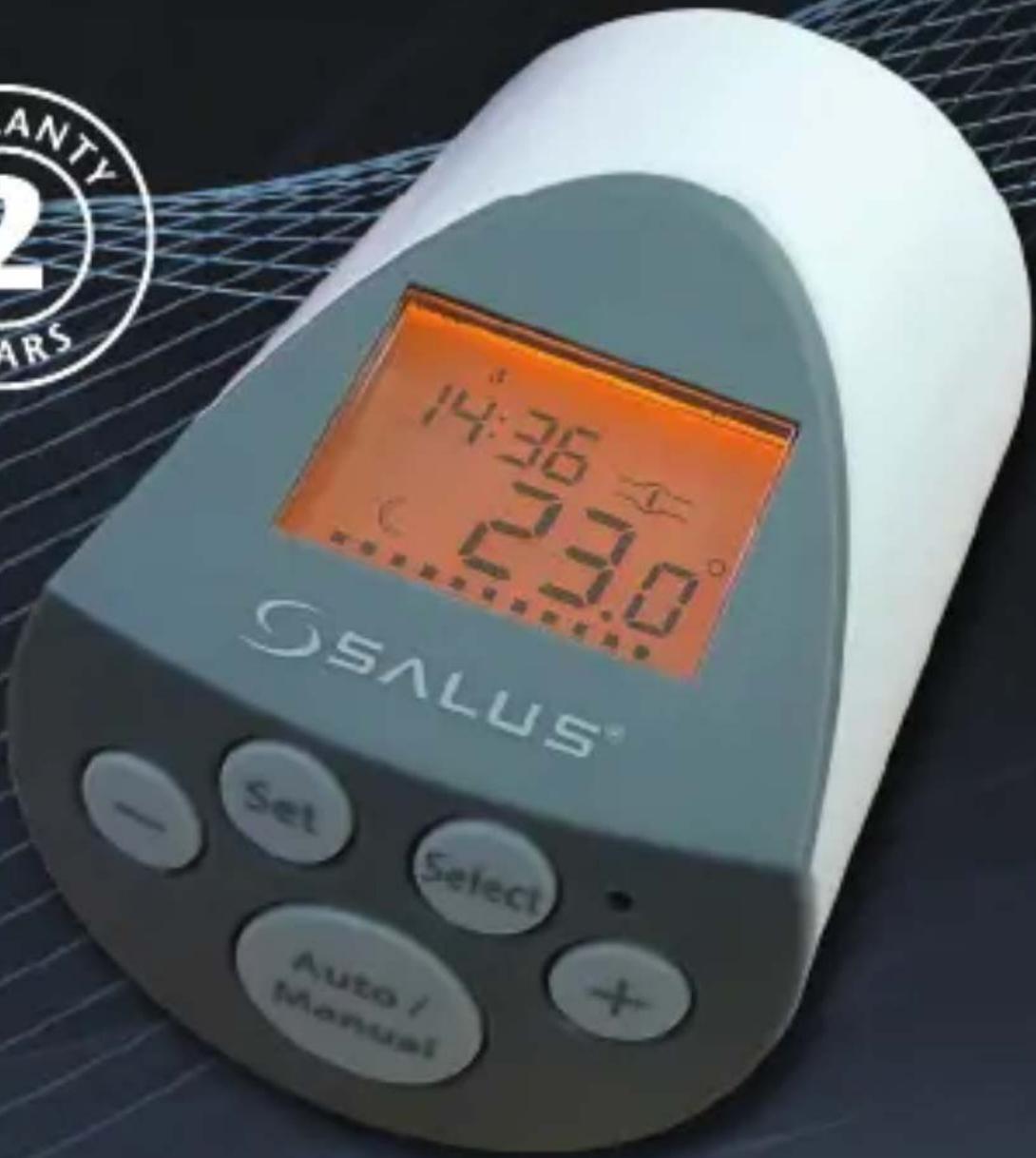

Programmierbarer Thermostat-Kopf

WARRANTY 2 YEARS

ANTY 2 MRS 14:36 2:30 Ssalus® Set Select Auto / Manual

Bedienungsanleitung Model Nr. PH60/PH60-1/PH60-C PIRegler

PRODUKTKONFORMITÄT

Dieses Produkt entspricht den grundlegenden Anforderungen der folgenden EG Richtlinien:

• Richtlinie 2004/108/EG für elektromagnetische Verträglichkeit
  • Niederspannungsrichtlinie 2006/95/EWG
  • EG-Kennzeichnungsrichtlinie 93/68/EWG

SICHERHEITSINFORMATION

Diese Bedienungsanleitung bezieht sich ausschließlich auf das auf der Vorderseite der Anleitung angegebene Salus Controls Modell und darf mit keinem anderen Modell oder Fabrikat verwendet werden.

Diese Anleitung sollte gemeinsam mit gesetzlichen Regelungen verwendet werden- sollten Sie Fragen haben kontaktieren Sie bitte die technische Hotline von SALUS-Controls.

Diese Bedienungsanleitung muss beim Endbenutzer verbleiben und sollte dort an einem sicheren Ort für zukünftige Bezugnahme aufbewahrt werden.

Einleitung

Ein Thermostat-Kopf ein ist selbstregulierendes Ventil für Heizkörper Systeme. Der TK regelt die Temperatur mittels Durchflussregulierung des Heizungs-Wasser zum Heizkörper.

Der PH60 von SALUS Controls ist ein schicker und akkurater programmierbarer Regelkopf, entwickelt für unabhängige Regelung von Heizkörpern. Er kann an neuen oder vorhandenen Ventilen montiert werden und regelt die Temperatur über eine Serie von programmierten Einstellungen.

einem fünf Tasten Bedienfeld, welches mit einem einzigartigen und smartem Design gepaart ist, wodurch der PH60 einfach zu programmieren und zu bedienen ist.

PI Regler

Der SALUS PH60 ist ein PI (Zeit Proportional & Intergral) geregeltes Produkt definiert über die Bauvorschrift, welches das Heizsystem bis zu 15% effizienter macht und genaue Regelung ermöglicht.

Bitte beachten Sie dass es keine Spanne bei dem PH60 PI gibt.

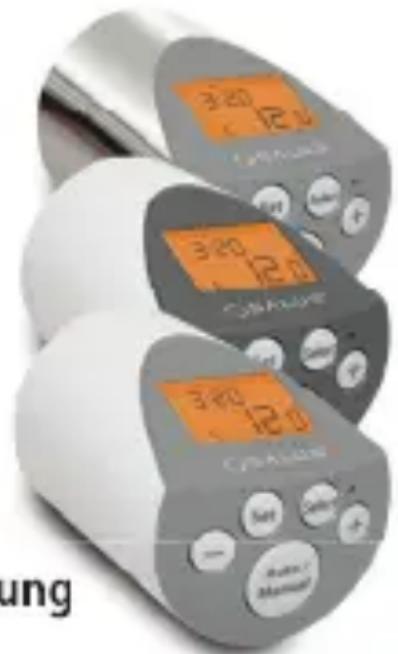

Eigenschaften

PI Regelung für Genauigkeit und Effizienz
- Beleuchtetes LCD
• Schickes Gehäuse
- Einfach zu installieren
• 6 Regel Funktionen

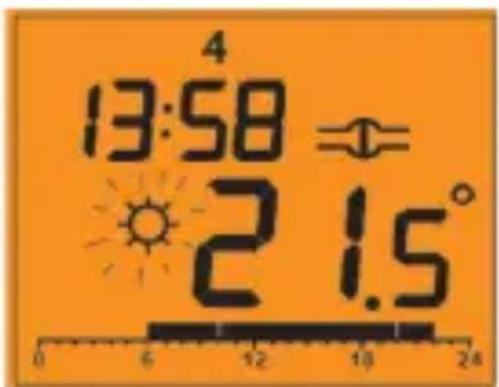

- Kurzfristige Überschreibungs Funktion
• Eingebautes Startprogramm
- Ventilschutz

• 7 Tage unabhängige Programmierung

3:00 12.4 3:00 12.1 3:00 12.0 Auto7 Manual

PH60C

PH60

PH60-1

INSTALLATION

Bitte lesen Sie die Sicherheits Information am Anfang der Anleitung ehe Sie das Gerät installieren. Der PH60 ist einfach zu installieren- entweder als Teil einer neuen Installation oder als Ersatz für alte Thermostatköpfe.

Der PH60 wird mit dem Ventil mittels der Überwurfmutter verbunden, welche auf das Gewinde des Ventils geschraubt wird wie in dem Bild gezeigt. Diese muss nur Handfest angezogen werden, bitte benutzen Sie keine Werkzeuge da diese den PH60 oder das Ventil beschädigen könnten.

Ventil Kompatibilität

Für folgende Ventilherrsteller benötigen Sie keinen Adapter: Heimeier, Junkers, Landy + Gyr, Honeywell-Braukmann, Oventrop M30X1.5.

Für Danfoss Ventile der RA-Serie benötigen Sie eventuell den beigefügten Adapter. Schieben Sie den Adapter über das Ventil bis zum Anschlag und ziehen Sie die Schraube an.

Batterie Installation und Austausch

Die Installation der Batterien ist sehr einfach. Entfernen Sie die Kappe von dem PH60 Körper wie in diesem Bild beschrieben, und legen Sie die Batterien ein, bitte stellen Sie sicher dass Die Batterien korrekt eingelegt sind.

Drücken sie den Knopf um Zugang zu dem Batteriefach zu erhalten.

Bitte legen sie die Batterien gemäß den Kennzeichnungen ein.

Nach der Installation

Nach der Installation wird der PH60 durch eine Adaptierungssphase gehen welche prüft ob der PH60 richtig installiert wurde.

Der PH60 wird sich wie folgt verhalten:

Anzeige Bedeutung
	Alle Indikatoren und Anzeigen sowie die Beleuchtung werden für zwei Sekunden angezeigt
	Die interne Firmware Version wird für eine Sekunde angezeigt. ( Diese Nummer kann variieren ja nach nach Firmware Version)
	Der PH60 adaptiert in diese Phase, Wenn keine Probleme vorliegen mit den Batterien oder dem Getriebe, wird die Anzeige wie in dem Beispiel dargestellt. Die blinkende Anzeige gibt an das der Motor arbeitet und den Stift einzieht.
	Sobald der Stift voll eingezogen ist wird das Display aufhören zu blinken, sowie Ventil offen anzeigen. Montieren Sie den Thermostatkopf nun auf das Ventil. Drücken Sie einen Knopf um fortzufahren.
	Der blinkende Indikator zeigt an das der Motor arbeitet und der Stift ausgefahren wird um das Ventil zu schließen
	Sobald geschlossen ist wird das Display wie im Bild angezeigt. Der blinkende Indikator zeigt Ihnen an das der Motor arbeitet und den Stift wieder einzieht. Sobald die letzte Phase abgeschlossen ist wird der PH 60 in den normalen Betrieb gehen.
	Sobald der TK in den normalen Betrieb geht (nach Neuinstallation oder Reset) wird die Tages und Zeitanzeige blinken und darauf hinweisen das diese eingestellt werden muss wie auf Seite 17 beschrieben.

Am Start der Adaptionsphase, wird der TK die Batterie und den Motor überprüfen, sollten dort Probleme auftreten dann könnten folgende Meldungen erscheinen.

Anzeige Fehler

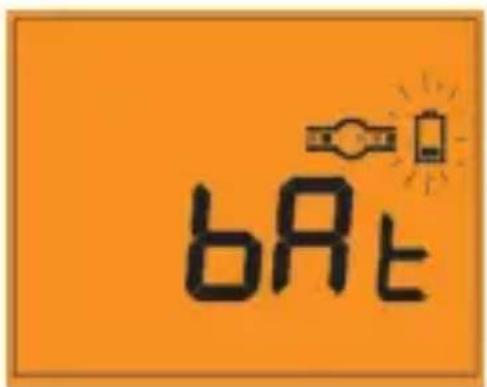

	Dieses Beispiel zeigt niedrigen Batteriestand an.
	Dieses Beispiel zeigt Zahnradfehler an.

Sollten während der Adaptionsphase Probleme auftreten, wird der Regler die Prozedur unterbrechen und neustarten. Sollten die Probleme weiter bestehen könnten folgende Fehlermeldungen angezeigt werden.

Fehler Bedeutung

Er1 Hub zu kurz. Während P2 Adaptionsphase konnte der Stift den Regelpunkt nicht erreichen.

Er2 Hub zu lang. Während der P2 Adaptionsphase hat der Stift nicht beim erreichten Regelpunkt gestoppt.

Er3 Unausgeglichener Hub. Die Messungen zwischen P2 und P3 waren ungenau (normalerweise durch schwache Batterieleistung verursacht)

Er4 Zu lange Motorphase. Der Motor hat länger als 100 Sekunden gebraucht um den Regelpunkt zu erreichen.

Ein Beispiel für eine Fehlermeldung wird unten angezeigt:

Anzeige Bedeutung
	Error 2 (Er2 – Hub zu lang) aufgetreten während der Adaptionsphase.Drücken Sie einen belieben Knopf um neu zu Adaptieren

Es ist möglich den Adaptionsprozess im normalen Betrieb manuell zu starten. Drücken Sie dazu solange die SET Taste bis „AdAP“ angezeigt wird. Lassen Sie den SET Knopf los und die Adaption wird ausgeführt. Sollte während diese Phase ein Fehler auftreten drücken Sie einen beliebigen Knopf oder warten Sie 8 Sekunden um wieder den PH60 in normal Betrieb zu setzen.

Benutzer Interface und Regelung

Der Status und die Operationen können auf der beleuchteten Anzeige gesehen werden. Die Anzeige erlaubt Ihnen den Status des Ventils auf einem Blick zu sehen.

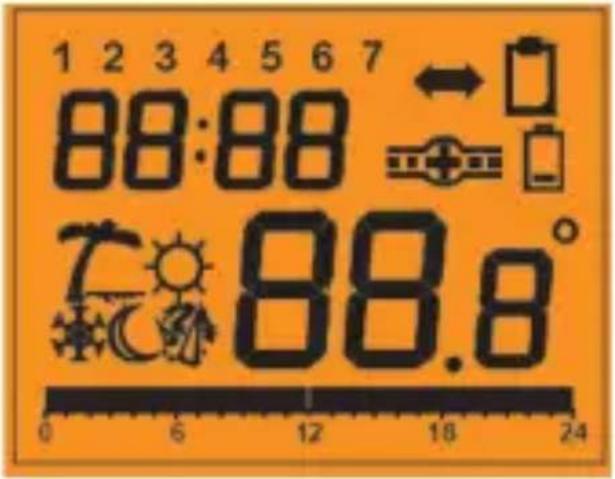

1 2 3 4 5 6 7 88:88 ← 88.8° 0 6 12 18 24

Die Anzeige besteht aus einer Kombination von Symbolen und Zahlen. Den Statusindikator und seine Bedeutungen sehen Sie in der unteren Liste.

Nutzer Regel Funktionen

Indikator Beschreibung Funktion
1 2 3 4 5 6 7 Wochentag Im Normal Betrieb zeigt es Indikator den aktuellen Tag an.
88:88	Zeit Indikator Im NORMAL Betrieb zeigt er die gegenwärtige Zeit an. Im PROGRAMME Betrieb zeigt er die zu programmierende Zeit an.
	Temperatur Indikator aktuelle	Im Normal Betrieb wird die Raumtemp. angezeigt i.ImPROGRAMMBetrieb wird die eingestellte Temperatur angezeigt.
	Ventil Status Eine 'Wasserfluss' Animation wird angezeigt wenn das Indikator Ventil offen ist. Eingeschlossen Ventil wird angezeigt wenn das Ventil geschlossen ist.

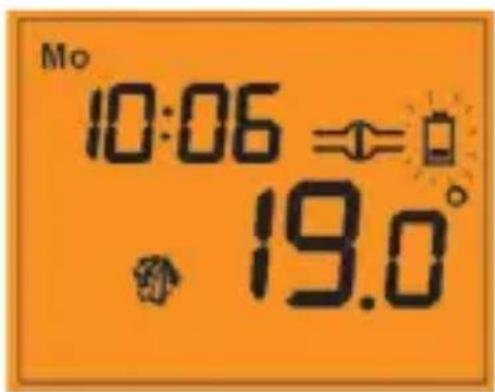

	Niedrige Indikator blinkt wenn die Spannung Batteriespannung niedrig ist
	Programm Im koper Indikator	PROGRAMME COPY BetriebZeigt es den Ursprungs und Ziel Tag an.
	Komfort Temperatur eingestellteBetrieb Komforttemperatur an.Indikator Im MANUALEcoTemperatur Betriebs ECO Temperature eingestellt ist.Anzeige Im MANUAL Betrieb zeigt es an das ECO Temperature eingestellt ist. Im PROGRAMM Betrieb zeigt es für die eingestellte Zeit die Eco Temperatur'.	Im AUTO Betrieb zeigt es eingestellte Komforttemperatur an. ImPROGRAMMEinstellungs Betrieb zeigt es die für die Stunde eingestellteKomforttemperatur an.Im AUTO Betrieb zeigt es an das ECO Temperature eingestellt ist. Im PROGRAMM Betrieb zeigt es für die eingestellte Zeit die Eco Temperature'.
	Party Im NORMAL Temperature das PARTY Temperature eingestelltBetriebs ist. Im MANUAL Betrieb zeigt esAnzeige an das PARTY Temperature eingestellt ist.	In MAMAL Betrieb zeigt es an das MAMAL Temperature eingestellt ist.
	Urlaubs Im NORMAL Temperature das URLAUBS Temperature Betriebsanzeige eingestellt ist .Im MANUAL Betrieb zeigt es an das URLAUBS Temperature eingestellt ist.	In MAMAL Betrieb zeigt es an das MAMAL Temperature eingestellt ist.
	Frostschutzanzeige	Im NORMAL Betrieb zeigt es an das Frostschutz eingestellt ist.In MANUAL Betrieb zeigt es an das Frostschutz eingestellt ist.

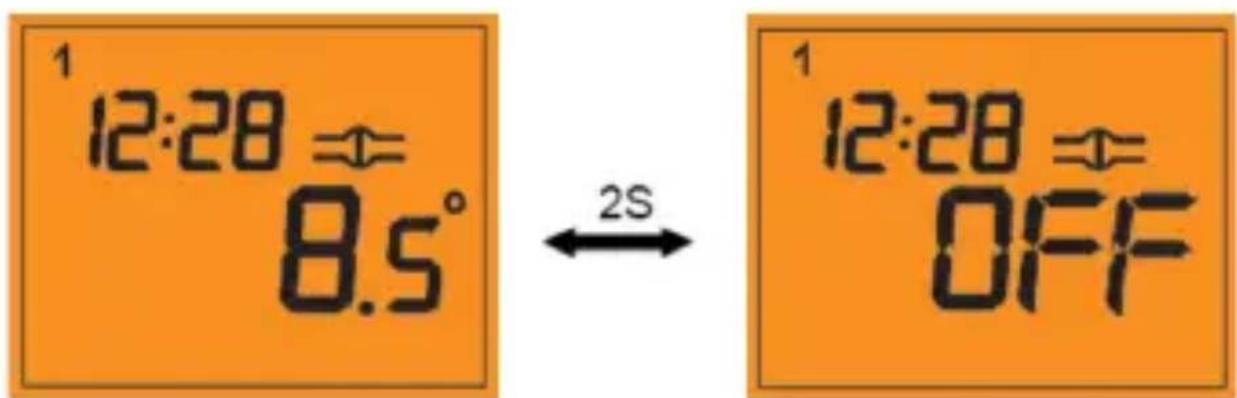

	‘OFF’ Mode Zeigt an das der PH60 Indicator ausgeschaltet ist und das Ventil geschlossen hat, unabhängig von Raumtemperatur und eingestellten Temperaturen. (Spezielle Einstellung)
	Programm Profil Anzeige das der	Im NORMAL Betrieb zeigt es an Regler im AUTO Modus (Programme) arbeitet. Im PROGRAMME Betrieb zeigt es das Profil des ausgewählten Tages an. Im PROGRAMME COPY Betrieb zeigt es das Ursprungsprofil des ausgewählten Tages an.

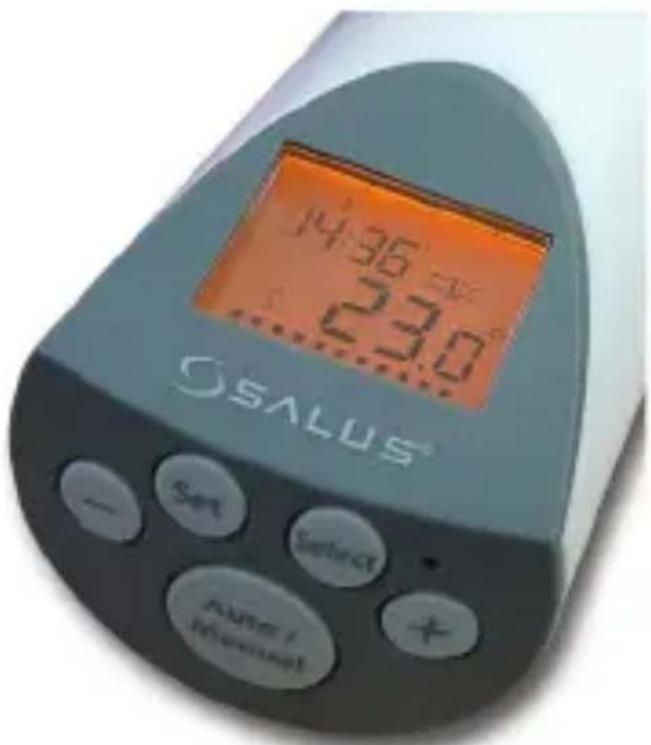

Es gibt wenige Nutzer Bedienelemente, welches den PH60 einfach zu bedienen macht. Diese werden unten aufgeführt und der Eigenschaften erläutert.

14:36 23:00 Osalus® Set Contact Award/ Manual

Bedienelemente Zusammenfassung:

Taste/Ausführung	Funktionen
+ Erhöht oder verändert die ausgewählte Einstellung.
- Senkt oder verändert die ausgewählte Einstellung.
SET Zugang zum Menü oder Bestätigung einer Auswahl.
SELECT Wählt im Set Betrieb aus.
AUTO/MANUAL IM	NORMAL Betrieb drücken um AUTOProgramm zu wählen oder eine manuelle Einstellung.
Reset Knopf Drücken und halten Sie länger als eine Sekunde um den Regler in Werkszustand zu setzen.

Bedienung

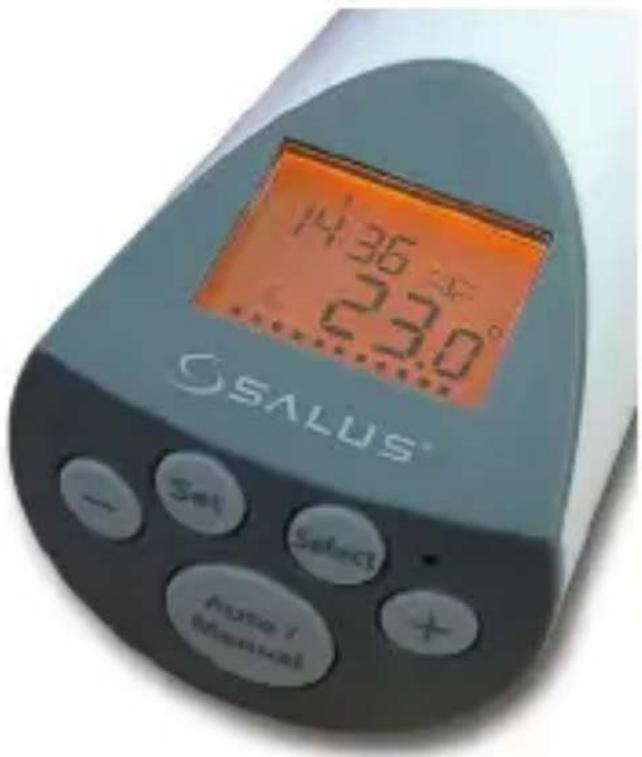

Der PH60 wird mittels fünf Berührungsempfindlichen Tasten eingestellt und verändert.

14:36 23.0° Osalus® + - Set Select + - Use / Manual

Normal Betrieb

NORMAL Betrieb ist die Werkseitige Einstellung des PH60.

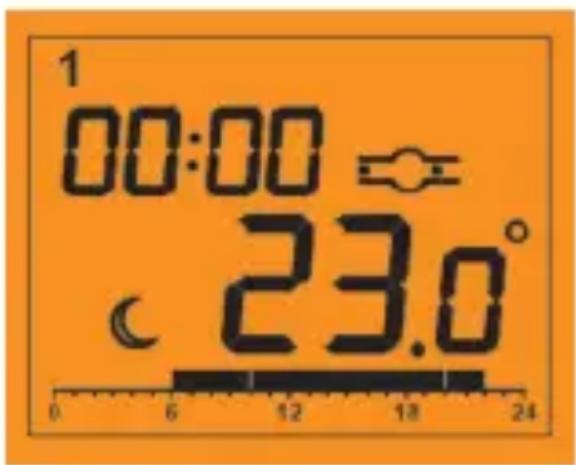

Dies ist eine typische Normal Betrieb Anzeige.

• Die Zeit ist Mitternacht und der Tag 1 (Montag)
• Die Raumtemperatur ist 23 °C
• Die Ventilanimation zeigt an das der TK offen ist.
• Die Profilanzeige unten zeigt an das der PH60 im Betrieb ist.
• Die ‘Econ’ Anzeige zeigt an das die Temperatur auf ECO eingestellt ist.

1 00:00 23.0°

Auto und Manual Regelbetrieb

Wird der PH60 im AUTO Betrieb benutzt wird das Ventil gemäß der eingestellten Programme agieren. Im MANUAL Betrieb ist die Temperatur abhängig vom gewählten und eingestellten Betrieb (Aus, Komfort, ECON, Party, Urlaub, oder Frostschutz). Die Temperatur und Betriebsanzeige geben an in welchen Modus der PH60 arbeitet:

Anzeige Funktion
	In diesem Bsp. befindet sich der PH60 im AUTO Betrieb mit eingestellter Komfort Temperatur.Die Temperaturanzeige blinkt wenn Sie sich im Überschreibungsmodus befinden.
	In diesem Bsp. befindet sich der PH60 im AUTO Betrieb mit eingestellter ‘Econ’ Temperatur.

Wenn Sie im manuellen Betrieb sind werden die Programme nicht verwendet- die Profilanzeige wird nicht dargestellt, und die eingestellte Temperatur ist fixiert auf die vom Nutzer eingestellte Temperatur.

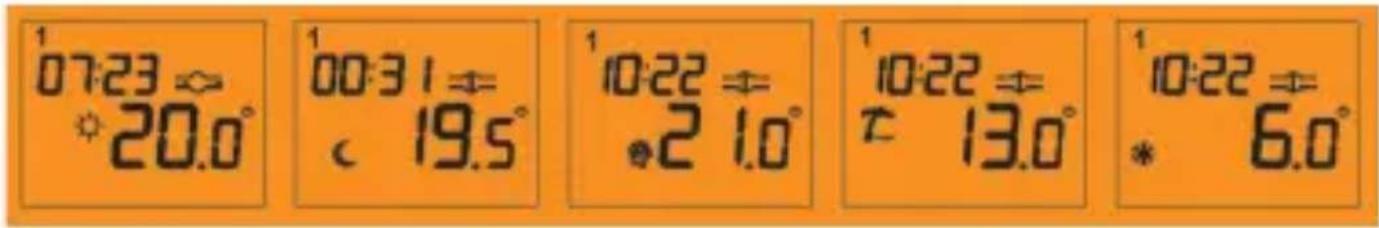

Die unteren Anzeigen stellen den PH60 in verschiedenen manuellen Betrieben dar. 'Komfort', 'Eco', 'Party', 'Urlaud' und 'Frostschutz'

107:23 20.0° 100:31 19.5° 10:22 21.0° 10:22 13.0° 10:22 6.0°

Wechsel der Betriebsarten

Durch Drücken der AUTO/MANUAL Taste wenn der PH60 im NORMAL Betrieb ist, können sie zwischen automatisch und sechs manuellen Betrieben wählen. Durch drücken von + oder – können Sie die Temperatur verändern.

Anzeige Funktion

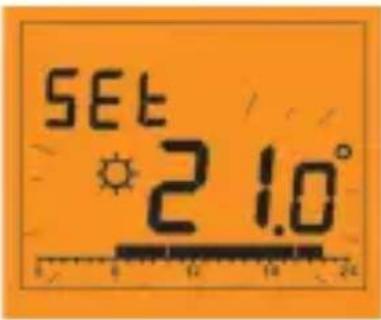

	Drücken Sie einmal AUTO/MANUAL und der PH60 wird Set anzeigen sowie die gegenwärtige Betriebsart.Drücken und halten sie SET SET gedrückt oder warten Sie für 8 Sekunden um in NORMAL Betrieb ohne Änderungen zu wechseln.

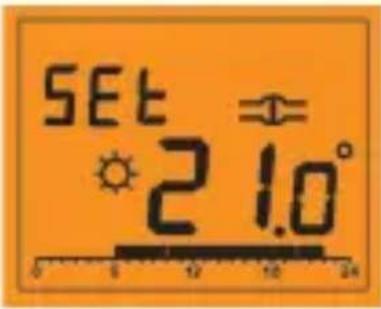

	Drücken Sie Die AUTO/MANUAL Taste nochmal (oder die SELECT Taste) um die Betriebsart zu ändern. Nutzen Sie die AUTO/MANUAL Taste um durch die Betriebsarten zu blättern. (Auto, Manual Comfort, Manual Econ, Manual Party, Manual Holiday, Manual Frost, Manual Off, Auto).Drücken und halten Sie SET gedrückt oder warten sie 8 Sekunden um in NORMAL Betrieb zurückzukehren und der PH60 wird
	Wenn Sie eine Betriebsart wählen können Sie mit + und – die Temperatur einstellen.Sie können keine Temperatur im ‘Off’ Betrieb verändern.
	Durch drücken von + oder – im NORMAL Betrieb können Sie die eingestellte Temperatur einsehen. ‘SEt’ und die eingestellte Temperatur wird angezeigt bis Sie die Taste wieder loslassen.Wird + oder – länger als 2 Sekunden gedrückt wird die Anzeige einmal blinken und in den “SET” Betrieb wechseln.

Menüführung

Um in die Menüs zu gelangen drücken Sie "SET" wie unten aufgeführt:

Anzeige Ausführung
	Drücken und halten Sie SET für 1 Sekunden um die Uhrzeit einstellen zu können. Das Display wird „ CLOC“ anzeigen.
	Drücken und halten Sie SET für 4 Sekunden um die Programme einzustellen. Das Display wird ‘Pro’ anzeigen.
	Drücken und halten Sie SET für 7 Sekunden um das Programmkopier Menü zu aktivieren. Das Display wird ‘Pro’ und das Kopiersymbol anzeigen.
	Drücken und halten Sie SET für 10 Sekunden um in die Optionen zu gelangen. Das Display wird ‘OPN’ anzeigen
	Drücken und halten Sie SET für 13 Sekunden um in die Adaption zu gelangen. Das Display wird ‘AdAP’ anzeigen.

Drücken und halten Sie SET für 16 Sekunden um den PH60 wieder in den NORMAL betrieb zu setzen.

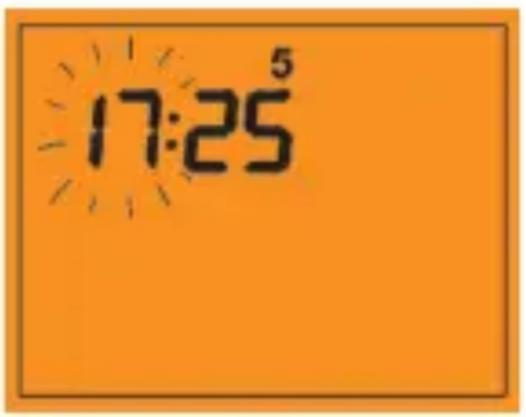

Zeiteinstellung

Die Zeiteinstellung ermöglicht es den Tag und die Uhrzeit einzustellen. – Es werden nur diese Symbole dargestellt.

17:25⁵

• Initial wird die Stunde blinken, drücken Sie + oder – um die Einstellung zu ändern.
• Drücken Sie die SELECT Taste um Minuten auszuwählen; drücken Sie + oder – um die Einstellung zu ändern.
• Drücken Sie die SELECT Taste um den Tag auszuwählen; drücken Sie + oder – um die Einstellung zu ändern.

Drücken Sie SET oder warten Sie für 30 Sekunden um den PH60 in den Normal betrieb zu setzen.

Programmeinstellung

Der PH60 bietet eine Vielzahl von Programmierungsmöglichkeiten. Welche es dem Nutzer ermöglichen 7 individuelle Tage 5/2 oder ein Wochenprogramm zu hinterlegen. Der PH60 hat ein werkseitig eingestelltes Programm welches den Bedürfnissen der meisten Nutzer angepasst wurde.

Die untere Tabelle zeigt 24 Stunden Tage an.

Wochentag Werksprogramm
Montag
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag

In dem Bsp. oben wird in der Zeit von 06:00 bis 22:00 die Komfort Temperatur angesteuert (Heizbetrieb). Die leeren Felder stellen die eingestellte ECON Temperatur dar (Absenkbetrieb).

Beachten Sie das die „Econ“ Temperatur niemals höher als die „Comfort“ Temperatur gestellt werden kann.

Der PH60 hat 5 voreingestellte Temperaturen:

Nr	Programm Beschreibung
1	Comfort Warme, behagliche Einstellung. Veränderbar von 7 – 30 °C
2	Econ Niedrigere Einstellung als “Comfort” um Energie zu sparen. Veränderbar von 7 – 30 °C
3	Party Alternative behagliche Einstellung, ähnlich dem ‘Comfort’. Veränderbar von 15 – 30 °C
4	Holiday Niedrige Einstellung wenn Sie länger von zuhause abwesend sind. Veränderbar von 7 – 15 °C
5	Frost Niedrigste Einstellung, Frostschutz, grade hoch genug um Rohre vor dem einfrieren zu bewahren. Veränderbar von 4 – 7 °C

Die eingestellten Temperaturen können in 0.5 °C Schritten verändert werden. 'Comfort' und 'Econ' werden in den Programmen verwendet.

Sollten Ihnen die Voreingestellten Programme nicht zusagen können Sie den PH60 Ihren eigenen Bedürfnissen sehr einfach anpassen.

Nachdem Sie den Programmierbetrieb gewählt haben können Die Programme wie folgt geändert werden:

Anzeige Funktion
	Initial wird Tag 1 (Montag) angezeigt. Die Stundeanzeige wird zusammen mit dem Profilindikator unten im Display blinken.
	Drücken Sie SELECT um die Programmzeit zu ändern. In diesem Beispiel wurde die Zeit auf 11:00 Uhr geändert. Temperatur ist auf ‘Comfort’ Programm eingestellt auf 21 °C.
	Um die Temperatur zu verändern drücken sie + um auf ‘Comfort’ zu stellen oder – um auf ‘Econ’ zu stellen. Die Zeit wird dann 1 Stunde vorspringen.
	Drücken Sie SET um in den nächsten Tag zu wechseln. Die Sequenz ist 1 – 2 – 3 – 4 – 5 – 6 – 7 – (1 – 5) – (6 – 7) – (1 – 7). Drücken Sie SET erneut um in den Normalbetrieb zurückzukehren. (1 – 5), (6 – 7) und (1 – 7) werden Tagesgruppen genannt – alle beinhaltenden Tage werden zusammen programmiert. Die Methode ist dieselbe wie für einzelnen Tage.
	Wenn die Programmeinstellungen der Tage variieren werden Temp. Indikator, eingestellte Temp. Und Programmprofil nicht angezeigt. Wenn + oder – gedrückt wird um die Programme zu ändern wird die angezeigten Tage auf Werkseinstellung zurückgesetzt. Der Temp. Indikator die eingestellte Temperatur und Programmprofil werden dann wieder angezeigt um weiteres programmieren zu ermöglichen.

Wenn keine Tasten für 30 Sekunden gedrückt werden, wird der PH60 in Normal betrieb zurückgehen.

Programmkopier Betrieb

Die Kopierfunktion ermöglicht es dem Nutzer Einstellungen eines Tages auf einen anderen Tag zu kopieren.

Display Operation
	Im Kopierbetrieb wird der Tag 1 (Montag) angezeigt dieser wird blinken. Der Kopierindikator wird ebenfalls mittels eines animierten Pfeils angezeigt der auf das Ziel hin weißt.Drücken sie + oder – um andere Tage auszuwählen und zu kopieren, dann drücken sie SET um in die nächste Anzeige zu gelangen.
	Initial wird der ausgewählte zu kopierende Tag auch als Ziel Tag ausgewählt. Drücken Sie + oder – um andere Tage als Ziel auszuwählen. Drücken Sie SET um den Vorgang abzuschließen und den NORMAL Betrieb wieder herzustellen.Komplette Tagesgruppen können auch als Ziel ausgewählt werden, so dass mehrere Tage gleichzeitig programmiert werden können. Dieses Beispiel zeigt 5 Wochentage an.

Werden keine Tasten für 30 Sekunden gedrückt wird der Kopierbetrieb aufgehoben und der PH60 wird in den Normal betrieb zurückgehen.

Options Einstellungen

Es sind 5 Nutzeroptionen verfügbar: Sprache, Hub Position, Lüftungsfunktion, Temperatur Abgleich, Ventilschutz:

Anzeige Ausführung
	Die erste Option ist die Sprache “ LAnG für Englisch “SPrA” für Deutsch. Die gegenwärtige Sprache wird angezeigt.Werksseitig ist Englisch (EnG) eingestellt. Durch drücken von + oder – können Sie diese ändern. Drücken Sie SET um die Auswahl zu bestätigen und zur nächsten Anzeige zu wechseln.
	Dies wird in der Adaptierungsphase automatisch angepasst. Siehe Seite 5. Eine Veränderung ist nicht notwendig.
	Die dritte Option ist die Lüftungsfunktion. Hiermit können Sie die Empfindlichkeit einstellen und die Zeit zum auslösen wird angezeigt.Drücken Sie + oder – um die Einstellung zu zwischen 0,1,2 oder 3 zu ändern. ( 0 schaltet diese Funktion aus, 1-3 gibt die Empfindlichkeit an 1-3 niedrig bis hoch) Drücken Sie SET um die Auswahl zu bestätigen und zu nächsten Anzeige zu wechseln.Die vierte Option ist der Temperaturabgleich- “OFS” Die gegenwärtige Einstellung des Abgleichs wird angezeigt.Durch drücken von + oder – kann die Einstellung von -3.5 bis + 3.5 °C in 0.5 °C Schritten vorgenommen werden.Drücken Sie SET um die Auswahl zu bestätigen und zu nächsten Anzeige zu wechseln.
	Die fünfte Option ist der Ventilschutz “LInE” Die gegenwärtige Einstellung wird angezeigt.Durch drücken von + oder – können Sie die Einstellung von “yes” oder “No” vornehmen. Drücken Sie SET um die Auswahl zu bestätigen und den PH60 wieder in den Normal betrieb zu setzen.

Wenn keine Tasten für 30 Sekunden gedrückt werden, wird der PH60 in Normalbetrieb zurückgehen.

Adaptation

Es ist Möglich die Adaption aus dem Normal Betrieb des PH60 zu betätigen. Dazu drücken und halten Sie die SET Taste gedrückt bis AdAP erscheint wie im Display dargestellt.

Ad AP

Durch Loslassen der SET Taste wird die Adaptierung gestartet. Wird während der Adaptierung ein Fehler angezeigt können Sie durch drücken einer beliebigen Taste, oder nach Ablauf von 8 Sekunden wieder in den Normal betrieb wechseln.

Weitere Funktionen

Ventil Status Anzeige

Der Status des TK wird im PH60 durch eine Ventilstatus Anzeige dargestellt:

Anzeige Status

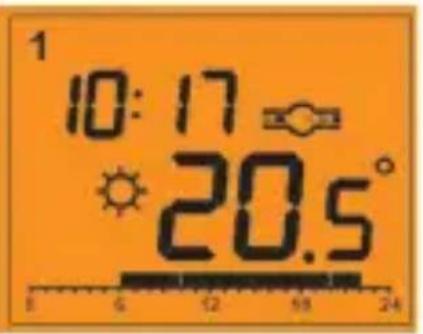

	Wenn der TK geschlossen ist wird dies ein “Ventil geschlossen” Symbol angezeigt.

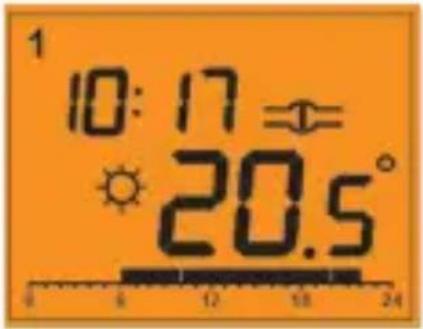

	Wenn der TK geöffnet ist wird dies durch eine “Durchfluss” Animation dargestellt.

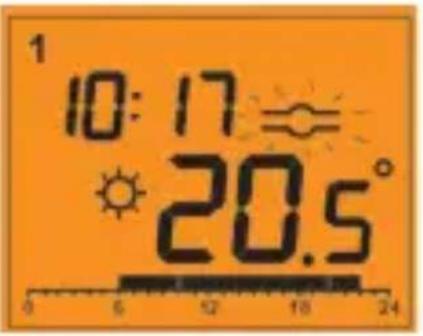

	Wenn der TK arbeitet wird der PH60 dies durch ein blinken des Ventilstatus anzeigen.

Beleuchtung

Die Hintergrundbeleuchtung aktiviert sich immer dann wenn eine Taste am PH60 gedrückt wird. Diese wird für 10 Sekunden aktiv bleiben nach der letzten Eingabe. Die Beleuchtung wird sich nicht im Adaptierungsmodus aktivieren, oder wenn die Batterien eine niedrige Spannung haben.

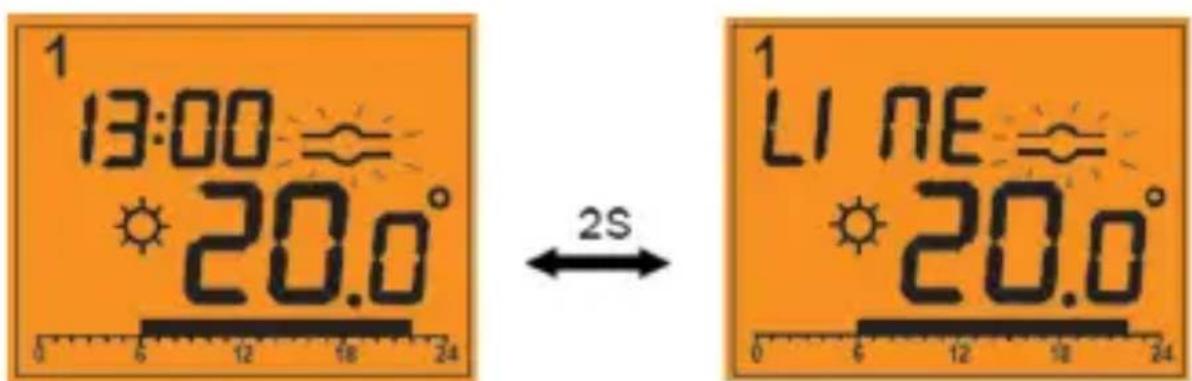

Ventilschutz

Wenn der TK für eine längere Zeit still steht können sich im Ventil Partikel ablagern welche eine korrekte Funktionsweise beeinträchtigen können. Der PH60 hat einen eingebauten Ventilschutz welcher dieses Problem verhindern kann. Wenn der Ventilschutz aktiviert ist, aktiviert der PH60 mindestens diesen einmal am Tag.

Um 13:00 täglich, wenn das Ventil die letzten 24 Stunden nicht betätigt wurde, Der PH60 wird das Ventil einmal öffnen und schließen. Dies wird wie unten abgebildet angezeigt:

1 13:00 20.0° ← 2S 1 LINE 20.0° 0 5 12 18 24

Wenn aktiviert wird der Ventilschutz fortgeführt, selbst wenn der TK deaktiviert wurde.

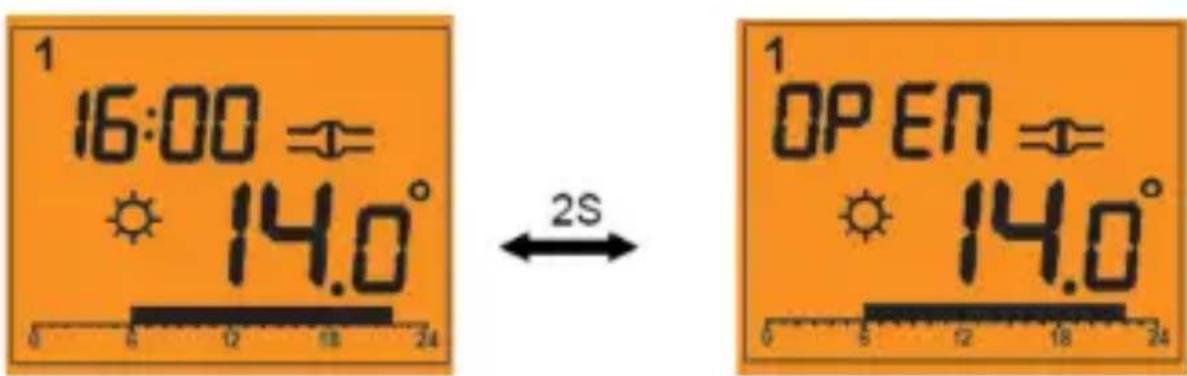

Lüftungsfunktion

Wenn eine Tür oder ein Fenster geöffnet wird kann die Raumtemperatur schlagartig fallen und den TK veranlassen das Ventil zu öffnen. Dieser Abfall ist meist von kurzer Dauer und in diesem Fall ist es meist zu empfehlen die Heizung auszuschalten.

Wenn die Lüftungsfunktion aktiviert ist erlaubt es den PH60 die Raumtemperatur zu überwachen. Wenn die Temperatur schlagartig fällt (innerhalb der Nutzereinstellung 1.0,1.5 oder 2,5°C) wird der PH60 die Lüftungsfunktion aktivieren und das Ventil schließen. Sobald die Temperatur nicht mehr fällt oder wieder steigt wird die Lüftungsfunktion deaktiviert und wird wieder in den Überwachungsmodus gehen.

Wenn die Lüftungsfunktion aktiviert ist wird es wie unten abgebildet angezeigt:

Die Lüftungsfunktion wird automatisch nach 15 Minuten beendet, oder sobald eine Taste gedrückt wird.

Reset Knopf

Der Reset Knopf ermöglicht es Ihnen den PH60 wieder auf Werkseinstellung zu setzen und alle vorherigen Einstellungen zu löschen.

Die Werkseinstellung des PH60 ist wie folgt:

Funktion Werkseinstellung

Betriebsart Adaptierung

Uhrzeit 00:00, 1

Programm Werkseinstellung

Regelung Auto

Raum Temperatur Abhängig der gegenwärtige Raumtemp

Eingestellte Temp Abhängig vom gegenwärtigen

Pro. 'Comfort' Einstellung 21 °C

'Econ' Einstellung 16 °C

'Party' Einstellung 21 °C

'Holiday' Einstellung 10 °C

'Frost' Einstellung 5 °C

Beleuchtung Off

Tastensperre deaktiviert

Span 0.5 °C

Lüftungsfunktion Empfindlichkeit

Temperatur Abgleich

Ventilschutz

Batterie Spannungs Warnung

Ventil Status

2 (mittel)

0.0 °C

aktiviert

Spannungsabhängig

Offen ( nach der Adaptierung)

Tastensperre

Der PH60 kann gesperrt werden um eine versehentliche Veränderung zu verhindern.

Die Tastensperre aktivieren Sie indem die SELECT Taste für Drei Sekunden gedrückt wird wenn sich das PH60 im Normalbetrieb befindet. Einmal aktiviert wird der TK immer 'LOC' anzeigen wenn eine Taste gedrückt wird. Wie im Bild angezeigt:

LOC 20.5°

Sollte es nicht möglich die Einstellungen zu verändern so prüfen Sie ob die Tastensperre aktiv ist. Um diese zu deaktivieren drücken und halten Sie erneut SELECT für 3 Sekunden.

Kurzfristiges Überschreiben

Wenn der PH60 sich im AUTO Betrieb befindet kann der Nutzer die gegenwärtig eingestellte Temperatur kurzfristig überschreiben. Dieser bleibt bis zum nächsten Schaltpunkt aktiv und geht dann wieder in den AUTO Betrieb.

Wenn die Überschreibung Aktiv ist wird der Temperaturindikator blinken (Comfort oder Econ) Um dies zu beenden drücken Sie die AUTO/MANUAL Taste und wählen den AUTO Betrieb.

4 13:58 2 1.5° 0 6 12 18 24

Batterie Sensor

Der PH60 überwacht konstant die Spannung der Batterien. Sollte die Spannung unter einen bestimmten Wert fallen so wird „ niedrige Spannung“ als Symbol dargestellt auf der Anzeige dargestellt. Wie in dem Bild unten angezeigt:

Mo 10:06 19.0°

Dieser Indikator wird solange angezeigt bis die Batteriespannung wieder ein normales Level hat. Die Beleuchtung wird bei niedriger Spannung nicht aktiviert, Wird dieses Symbol angezeigt sollten Sie bald möglichst die Batterien tauschen.

Der PH60 überwacht auch die maximale Motorgeschwindigkeit mit dem das Ventil betätigt wird. Sollte diese zu langsam sein wird der PH60 eine niedrige Batteriespannung annehmen, oder das ein Problem mit dem Ventil vorliegt.

In dieser Situation wird der PH60 den Normalbetrieb einstellen und in den Batterieschutz Betrieb wechseln, wie in dem Bild dargestellt. Der PH60 wird das Ventil auf eine halb offene Position bringen- das Ventil bleibt in diesem Zustand bis ein Reset vom Nutzer durchgeführt wurde.

BAT

AUS Betrieb

Der PH60 hat eine spezielle manuelle Regelung (OFF Betrieb) welche das Ventil unabhängig der Raumtemperatur oder der eingestellten Temperatur schließt.

Off Betrieb wird generell dazu genutzt wenn heizen nicht notwendig ist, zum Beispiel im Sommer. Wenn der "OFF" Betrieb aktiv ist wird dieses wie in dem Bild unten angezeigt:

1 12:28 ≈ 8.5° ←2S 1 12:28 ≈ OFF

Wenn der Ventilschutz aktiv ist wird dieser auch im "OFF" Betrieb aktiv sein. Die Lüftungsfunktion ist im „OFF“ Betrieb deaktiviert.

ENERGIE TIP

Ein Weg wie Sie Ihr Heizsystem optimal nutzen ist es die niedrigste Ihnen angenehme Temperatur in jedem Raum einzustellen, und diese dann so zu belassen. Sie können das so machen das Sie den PH60 auf eine niedrige Temperatur einstellen (z.B. 17°C) und diese dann um 1 Grad täglich erhöhen bis die eingestellte Temperatur Ihnen angenehm ist-eine weitere Veränderung ist dann nicht mehr notwendig, da dies nur unnötig Energie verschwendet. 1 Grad Erhöhung der Temperatur entspricht ungefähr 3% Ihrer Heizkosten.

WARTUNG

Der PH60 bedarf keiner speziellen Wartung, das Gehäuse kann mit einem trockenen Tuch gereinigt werden (verwenden Sie keine Reinigungsmittel, Lösungsmittel Polituren und ähnliches da diese den Regler beschädigen können.

Es gibt keine Teile die vom Nutzer gewartet werden können; jegliche Reparaturen oder Prüfungen sollten nur von SALUS Controls durchgeführt werden.

Sollte der PH60 nicht korrekt funktionieren so prüfen Sie bitte:

• Das die Batterien der korrekte Typ, richtig sitzen und nicht leer sind, im Zweifel ersetzen Sie die Batterien.
• Ob die Heizung eingeschaltet ist.
• Sollte der PH60 dann immer noch nicht funktionieren betätigen Sie bitte RESET.

PRODUKT SPEZIFIKATION

Model: PH60

Typ: Elektronischer, programmierbarer

Thermostat für Heizkörperventile

Uhr

Anzeige: 24 Stunden mit Wochentags Anzeige

Toleranz: ±60 Sekunden im Monat

Programmierung

Programmierungs Modi: Wählbar zwischen 7 Individuellen Tagen oder 5/“ oder Wochen Programm. Stündliches Einstellen von „Comfort oder Econ“ Gruppen Programmierungsfunktion

Überschreibung: Nutzer auswählbare Programm Überschreibungsfunktion

Temperatur

Bereich: Celsius

Toleranz: weniger als ± 0.5 °C bei 25 °C

Anzeige Reichweite: 0.0 °C bis 40.0 °C

Anzeige Resolution: 0.5 °C

Regelungs Modi

Bedienungs Modi: Auto (Programm) oder Manual (im Manuellen Modus kann der Nutzer einen von 6 voreingestellten Temperaturen wählen)

Programm Reichweite Schritte

Off N/A N/A Comfort 7 – 30 °C 0.5 °C Econ 7 – 30 °C 0.5 °C Party 15 – 30 °C 0.5 °C Holiday 7 – 15 °C 0.5 °C Frost 4 – 7 °C 0.5 °C

Spannungsversorgung

Spannung: 2 x AA (LR6) Alkalie Batterien Batterie Lebensdauer: ungefähr 1 Jahr

Speicher und Betriebs Backup

Speicher Backup: Electrically Erasable Programmable Read Only Memory (EEPROM)

Environment

Salus Controls garantiert, dass das hier beschriebene Produkt frei von Material- oder Verarbeitungsfehlern ist und seinen Zweck im Rahmen seiner Spezifikation für einen Zeitraum von zwei Jahren ab Kaufdatum erfüllen wird. Die alleinige Gewährleistungshaftung von Salus Controls besteht darin (nach eigener Wahl), das defekte Produkt zu reparieren oder zu ersetzen.

Kunden Name: ....

Kunden Addresse: ....

PLZ: .... Tel Nr: ....

Email: ....

Installations Firma: ....

Tel Nr: ....

Email: ....

Intallations Datum: ....

Installateur: ....

Installateur Unterschrift: ....

salus-controls.

Email: [e-mail]

Tel: [phone]

Fax: [phone]

SALUS Controls GmbH, Dieselstrasse 34,

63165 Mühlheim am Main, Deutschland
