BEDIENUNGSANLEITUNG Dynamic 78618 PRIVILEG

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für Ihren Einkauf bei Quelle. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlass.

Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anweisung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden.

Bitte lesen Sie diese Anweisung vor der Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Waschvollautomaten.

Ihre Quelle GmbH.

Hotline 📞 / Quelle direkt

Sollten die in der Gebrauchsanweisung angeführten Hinweise nicht ausreichen, helfen Ihnen kompetente Fachleute weiter.

Rufen Sie uns an:

Montag - Freitag von 8.00 - 20.00 Uhr

Samstag/Sonntag 9.00-18.00 Uhr

Info - Telefon 0180 - 52 54 757

Transportschaden

Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt bei Ihnen angekommen ist. Falls Sie einen Transportschaden feststellen, nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an die Quelle-Verkaufsstelle, bei der Sie das Gerät gekauft haben oder an das Regional-lager, das es angeliefert hat.

Die Telefonnummer finden Sie auf dem Kaufbeleg bzw. auf dem Liefer-schein.

Inhaltsverzeichnis

Seite

Verpackungs- und Altgeräte-Entsorgung 4

Sicherheitshinweise und Warnungen.... 5/6

Hinweise 6

Gerätebeschreibung.... 7

Installation 8/11

Umweltschutz und Spar-Tipps.... 12

Füllmenge 13

Beschreibung der Bedienungsblende 14

Multidisplay 15/16

Bedienung/Einstellen der Programme 17/22

Einfüllen der Wäsche 23

Waschmittelzugabe 24

Kurzanweisung 25

Internationale Pflegesymbole 26

Waschvorbereitungen 27

Flecken in der Wäsche 28

Färben und Entfärben 29

Wäschegewichte 29

Waschmittelart und -menge 30/31

Ratschläge und Tipps.... 32

Pflege und Wartung 33/37

Unterbau des Geräts 38

Behebung kleiner Störungen.... 39/40

Kundendienst 41

Kindersicherung 42

Technische Daten/Abmessungen 43

Programmübersicht 44/46

Programmablauf und Verbrauchswerte 45/47

Gewährleistung 48

Verpackungsentsorgung

Verpackungen und Packhilfsmittel von Quelle Elektro-Großgeräten sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

- Verpackungen von Großgeräten können Sie bei der Anlieferung der Geräte unseren Vertragsspediteuren zurückgeben. Diese veranlassen dann die Weitergabe zur Verwertung bzw. Entsorgung.

Falls Sie davon nicht Gebrauch gemacht haben, empfehlen wir Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden.

Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei Quelle nur recyclingfähige Kunststoffe zugelassen, z.B.:

02** 05 06

PE PP PS

In den Beispielen steht

PE für Polyethylen** 02 = ^ PE-HD

Entsorgung der Altgeräte

Das Altgerät ist vor der Verschrottung funktionsuntüchtig zu machen, d. h. das Netzkabel muss entfernt werden. Ebenso muss der Türverschluss unbrauchbar gemacht werden, damit Kinder sich nicht selbst einschließen können.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Sicherheitshinweise und Warnungen

Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Die Benutzung des Geräts darf nur durch Erwachsene erfolgen. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.
• Es ist nicht zulässig und außerdem gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
• Lassen Sie die beim Elektro- bzw. Wasseranschluss des Geräts entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Entfernen Sie vor der Inbetriebnahme sorgfältig das ganze Verpackungs- und Transportsicherungsmaterial, sonst könnten Gerät und Wohnung schwerwiegende Beschädigungen erleiden (siehe entsprechenden Abschnitt in der Gebrauchsanweisung).
• Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.
• Vielfachstecker/-kupplungen und Verlängerungskabel dürfen nicht verwendet werden.
• Der Aufstellplatz darf nicht mit textiler Auslegware, hochflorigem

Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.

- Das Gerät ist für den Haushalt und nur zum Waschen haushaltsüblicher Wäsche bestimmt.

Wird der Waschautomat falsch bedient oder zweckentfremdet eingesetzt, kann keine Haftung für eventuelle Schäden übernommen werden.

- Es kann vorkommen, dass Haustiere in die Waschmaschine gelangen. Versichern Sie sich daher vor Inbetriebnahme des Geräts, dass sich nur Wäsche darin befindet.

- Wäschestücke, die mit lösungsmittelhaltigen Reinigungsmitteln, z.B. Waschbenzin, Fleckenentfernern o. ä., vorbehandelt wurden, müssen vor dem Waschen an der Luft getrocknet werden, da sonst Explosionsgefahr besteht.

- Während des Waschens bei hohen Temperaturen wird die Einfülltür sehr heiß. Diese deshalb nicht berühren und Kinder vom Gerät fernhalten.

- Unterbrechen Sie nach Gebrauch des Geräts die Stromzufuhr und drehen Sie den entsprechenden Wasserhahn zu.

- Trennen Sie bei Pflege- und Wartungsarbeiten das Gerät vom Stromnetz. Dazu den Netzstecker aus der Steckdose ziehen oder die Sicherung im Sicherungskasten ausschalten bzw. herausdrehen.

• Überprüfen Sie stets, bevor Sie das Gerät öffnen, durch die Einfülltür, ob das Wasser abgepumpt wurde. Sollte sich noch Wasser im Waschbottich befinden, lassen Sie abpumpen, bevor Sie die Einfülltür öffnen. Ziehen Sie im Zweifelsfall die Gebrauchsanweisung zu Rate.
• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen.

Wenden Sie sich an die für Ihren Bereich zuständige Kunden-dienststelle.

- Auch ein automatisch arbeitendes Gerät wie die Waschmaschine darf während der Laufzeit nicht längere Zeit unbeaufsichtigt gelassen werden.

Entfernen Sie sich längerer Zeit von dem Gerät, dann unterbrechen Sie bitte den Waschvorgang, durch Abschalten des Gerätes.

Hinweise

• Eventuell befinden sich in Ihrem Waschvollautomaten geringe Wasserrückstände. Diese sind auf die sehr gründlichen Prüfungen im Werk zurückzuführen, denen jedes Gerät unterzogen wird.
• Das im Vergleich zu früheren Waschmaschinen abweichende Geräusch beim Schleudern Ihres neuen Waschvollautomaten ist Kennzeichnung einer modernen Antriebstechnik mit einem elektronisch geregelten Universalmotor.
  Dieser neue Antrieb ermöglicht
• das wäscheschonende Waschen mit Sanftanlauf,
• die bessere Wäscheverteilung beim Schleudern und
• das gute Standverhalten während des Schleuderns.

- Mengenautomatik

Der Waschvollautomat ist mit einer Mengenautomatik ausgestattet. Das heißt: Je nach Wäscheart und Beladung holt sich die Waschmaschine die entsprechende Wassermenge, um ein gutes Wasch- und Spülergebnis zu erziehen. Werden z.B. Frottee-

Handtücher gewaschen, so verwendet die Maschine mehr Wasser, als bei der gleichen Füllmenge pflegeleichter Textilien.

• Die Gebrauchsanweisung gilt für mehrere Geräte. Deshalb ergeben sich Detailabweichungen je nach Gerätetyp.
• In dem Gerät können Sie maschinen- und auch handwaschbare Wolle, sowie alle anderen handwaschbaren Textilien waschen. Siehe "Programmübersicht".
• Wird nur ein Wäschestück gewaschen, kann es passieren, dass die Maschine nicht schleudert, da die Unwuchtkontrolle angesprochen hat.

- Quick-Stopp

Ein bereits laufendes Waschprogramm kann durch Drücken der START/PAUSE-Taste unterbrochen werden, um Wäschestücke nachzulegen oder zu entnehmen, wenn bestimmte Bedingungen erfüllt sind (siehe Kapitel "Einfüllen der Wäsche"). Zum Fortsetzten des Programms Taste START/PAUSE erneut drücken.

Gerätebeschreibung

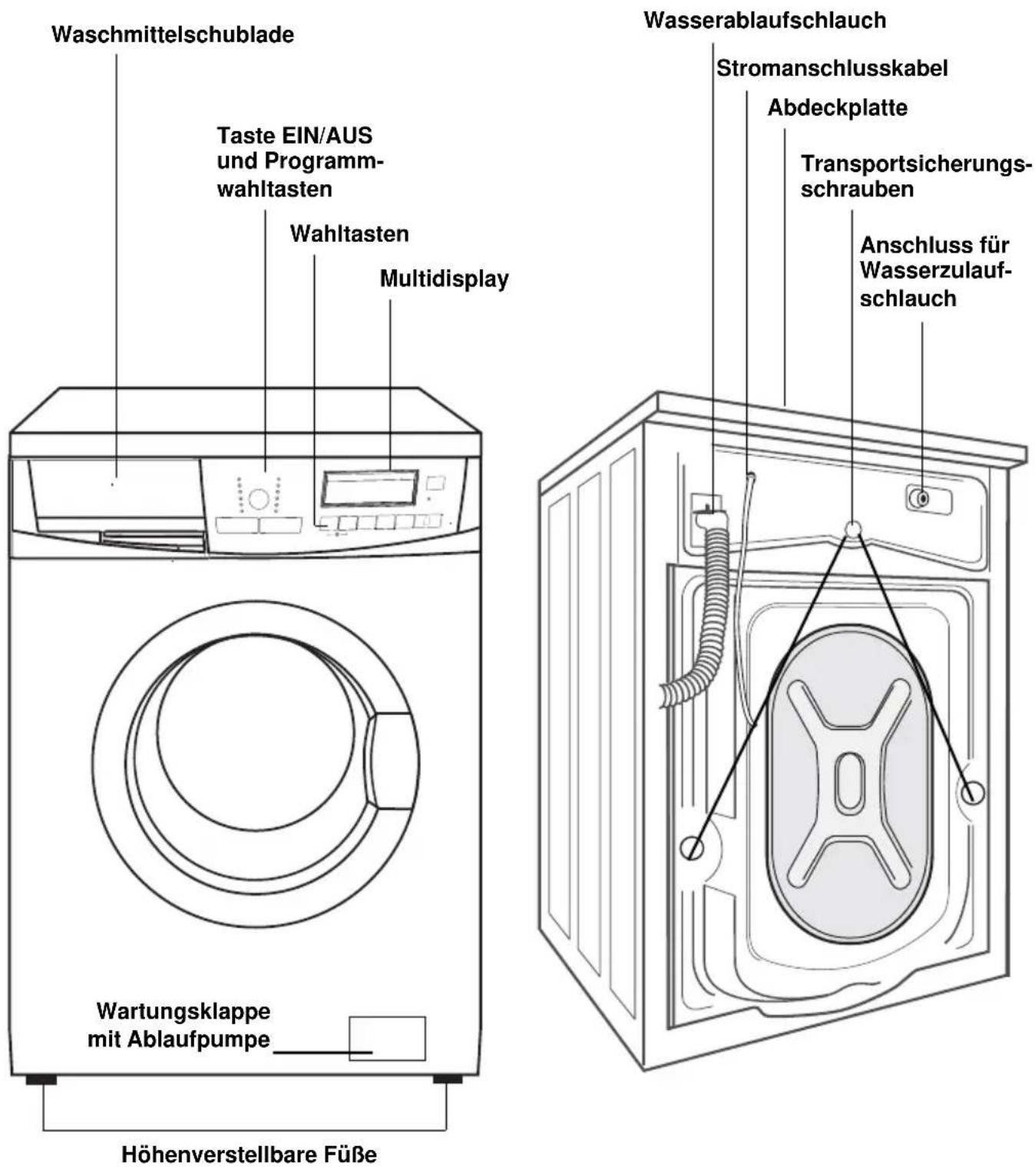

Waschmittelschublade Taste EIN/AUS und Programm- wahltasten Wahltasten Multidisplay Wasserablaufschlauch Stromanschlusskabel Abdeckplatte Transportsicherung- schrauben Anschluss für Wasserzulauf- schlauch Wartungsklappe mit Ablaufpumpe Höhenverstellbare Füße

Installation

Achtung

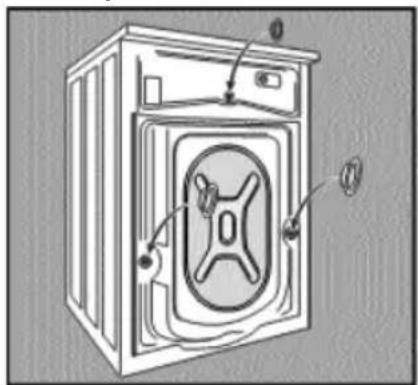

Bevor Sie das Gerät zum ersten Mal einschalten, müssen unbedingt die Sicherheitsvorrichtungen für den Transport wie folgt entfernt werden.

1

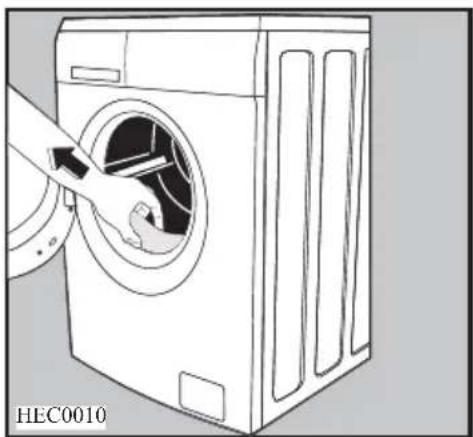

Öffnen Sie die Tür. Entfernen Sie den Polystyrolblock A aus der Türdichtung. Entnehmen Sie den Zulaufschlauch aus der Trommel.

Lösen Sie das Stromanschlusskabel und den Ablaufschlauch aus den Kunststoff-Halterungen an der Waschmaschinenrückwand.

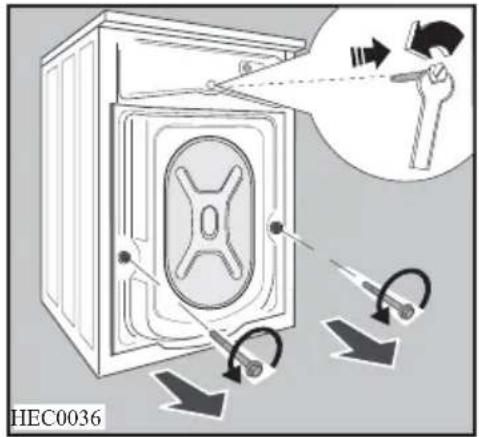

Entfernen Sie die drei Schrauben.

HEC0036

4

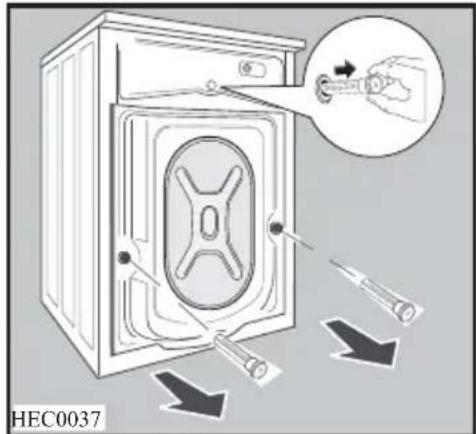

Ziehen Sie die entsprechenden Kunststoff-Distanzstücke heraus.

HEC0037

5

Verschließen Sie die Öffnungen mit den Kunststoffabdeckungen, die sich im Beipack befinden.

Es ist ratsam, alle Sicherheitsvorrichtungen für den Transport aufzubewahren, weil sie bei einem eventuellen Umzug wieder montiert werden müssen.

Aufstellung

Der Waschautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muss mit allen vier Füßen fest auf dem Boden stehen.

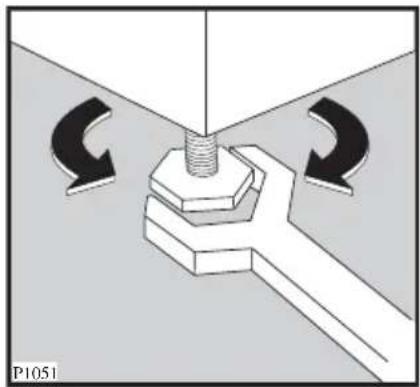

Waagrechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der Gerätefüße ausgleichen. Das Verstellen der vier Gerätefüße ist durchzuführen. Unebenheiten des Bodens dürfen niemals durch Unterlegen von Holz, Pappe oder ähnlichen Materialien ausgeglichen werden!

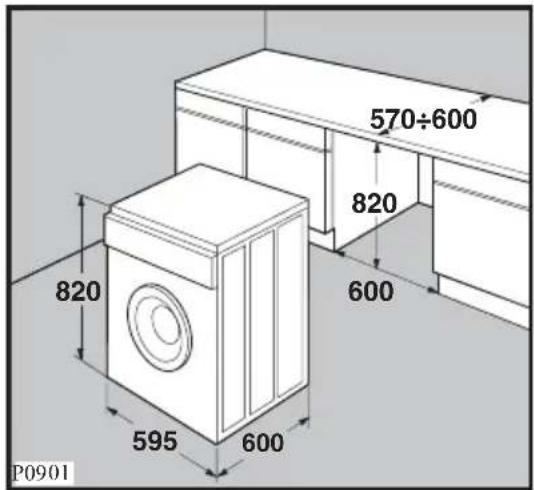

Hinweise zum Unterbau des Geräts in eine Möbelzeile, siehe Kapitel "Unterbau des Geräts".

Wasserzulauf/Kaltwasser

Dazu ist ein Wasserhahn mit Schlauchverschraubung 3/4" erforderlich.

Der Wasserdruck (Fließdruck) muss 0.05 bis 0.8 MPa betragen.

Das Gerät kann ohne Rückflussverhinderer an jede Wasserleitung angeschlossen werden.

Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW). Ein Zulaufschlauch wird mitgeliefert und befindet sich im Inneren der Trommel.

Bereits benutzte Schläuche dürfen nicht verwendet werden.

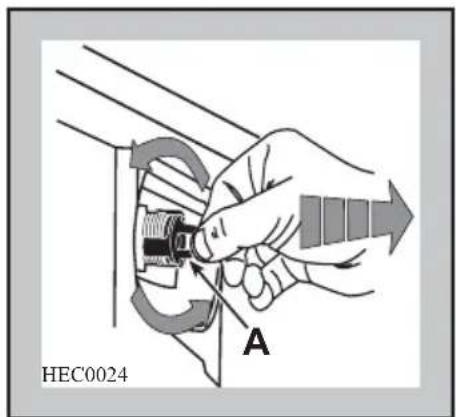

1 Drehen Sie die Sicherheitsdichtungskappe A und ziehen Sie sie ab. Passen Sie auf, dass die Dichtung B nicht verrutscht oder entfernt wird.

2 Schließen Sie den Schlauch mit dem Winkelverbindungsstück an die Maschine an.

Wichtig!

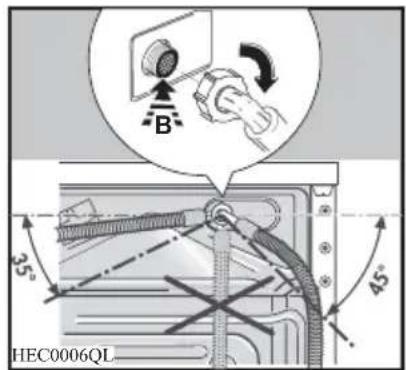

Richten Sie den Zulaufschlauch nicht nach unten. Drehen Sie den Winkel für den Schlauch nach links oder rechts, je nach der Position des Wasserhahns.

HEC0006QL 35° 45°

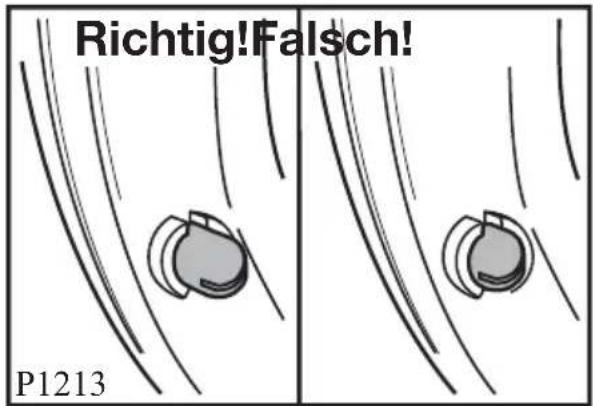

3 Stellen Sie den Schlauch durch Lockern der Ringmutter richtig ein. Ziehen Sie die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um Wasseraustritt zu vermeiden.

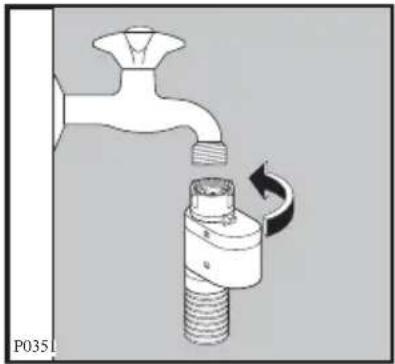

4 Schließen Sie den Schlauch an einen Wasserhahn mit Schlauchverschrau-

bung 3/4" fest an. Verwenden Sie stets den mit dem Gerät mitgelieferten Schlauch.

Die erforderliche Gummidichtung ist bereits in der Verschraubung des Zulaufschlauches vorhanden.

Bei geöffnetem Wasserhahn (unter voll- em Leitungsdruck) die Anschlussstelle am Gerät und am Wasserhahn auf Dichtheit prüfen!

Zur Vermeidung von Wasserschäden muss der Wasserhahn nach dem Waschen abgestellt werden.

Wenn der Wasserzulaufschlauch nicht lang genug ist, sollte dieser durch den Kundendienst fachgerecht verlängert bzw. ausgetauscht werden. Die verwendeten Zulaufschläuche müssen für einen Arbeitsdruck von mindestens 10 bar ausgelegt und VDE geprüft sein.

Dies entspricht einem Berstdruck von 30 bar.

Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten!

Wasserstopp

Das Wasserstopp-System schützt vor Wasserschäden. Durch natürliche Alterung kann der Wasserzulaufschlauch schadhaft werden; in diesem Fall blockiert das System die Wasserzufuhr zum Gerät. Die Störung wird durch die Erscheinung einer roten Markierung im Fensterchen «A» angezeigt.

Der Kundendienst muss verständigt werden.

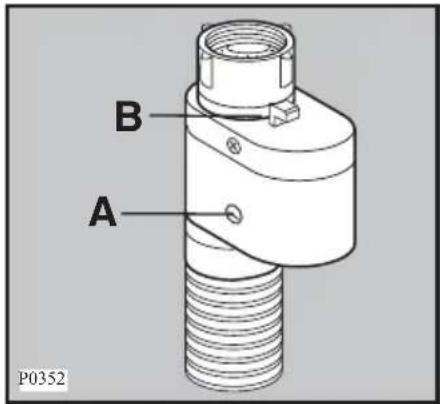

B A P0352

Hinweis Lockerungssicherung «B»: Bei einigen Modellen ist der Wasserzulaufschlauch mit einem gelben Sicherungsknopf (B) ausgestattet. Dieser muss zum Abschrauben des Schlauches gedrückt werden.

Wasserablauf

Wichtig!

• Die Auslaufhöhe von 100 cm darf in keinem Fall überschritten werden.
• Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen Verlängerungsschlauch und ein Verbindungsstück erhalten Sie bei unserem Kundendienst.
• Der Ablaufschlauch ist knickfrei zu verlegen und gegen Herunterfallen zu sichern.

Folgende 3 Möglichkeiten stehen zur Verfügung:

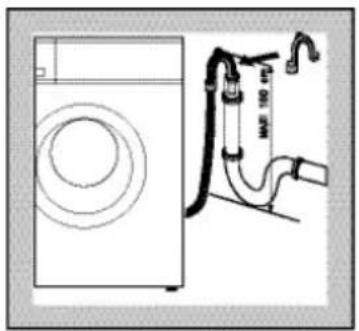

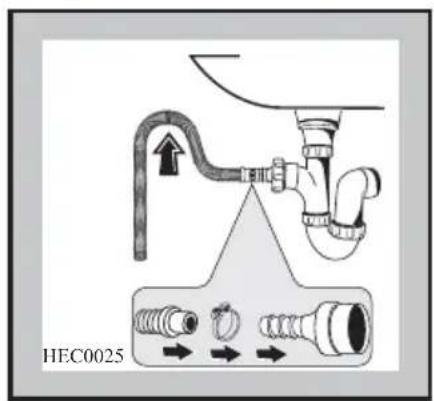

1. Ablaufrohr

Den Schlauchkrümmer an den Ablaufschlauch aufstecken und in das Ablaufrohr hängen. Stellen Sie sicher, dass der Ablaufschlauch nicht herausfallen kann.

Für den Siphonanschluss ist auf dem Ablaufschlauch ein Gummiformteil montiert. Der Ablaufschlauch muss siphonseitig mit einer Schelle befestigt werden.

HEC0025

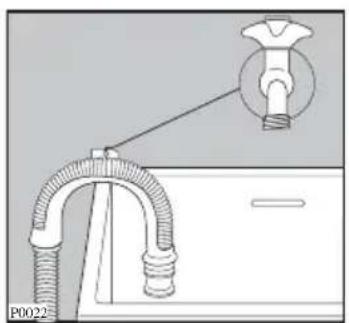

3. Wasch- Spülbeckenanschluss

Der Ablaufschlauch wird mit dem Krümmer über den Rand eines Wasch- oder Spülbeckens ausreichender Größe oder in eine Badewanne eingehängt. Ein genügend großer Abflussquerschnitt muss gewährleistet sein. Kleine Hand-waschbecken eignen sich deswegen nicht. Fixieren Sie den Ablaufschlauch mit einem Stück Schnur oder befestigen Sie ihn an der Wand (z.B. an der Öse des Krümmers).

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,2 kW.

Erforderliche Absicherung: 10 A - LS-L-Schalter.

Das Gerät entspricht den VDE-Vorschriften.

Besondere Vorschriften der örtlichen Elektrizitätswerke sind genauestens zu beachten. Die Maschine an eine geerdete Steckdose anschließen.

Nur für Österreich

Bei installationsseitiger Verwendung eines Fehlerstromschalters muss dieser auch für pulsierende Fehlerströme geeignet sein.

Wichtig!

Das Stromanschlusskabel muss nach Aufstellung des Geräts leicht zugänglich sein.

Umweltschutz und Spar-Tipps

Umweltbewusst waschen, das heißt Energie, Wasser und Waschmittel sparen, ohne das Waschergebnis zu vernachlässigen.

Um Wasser und Waschmittel optimal zu nutzen, dauern die heutigen Waschprogramme etwas länger.

Den wichtigsten Beitrag zum umweltbewussten Waschen können Sie jedoch selbst leisten, wenn folgende Spar-Tipps beachtet werden:

1. Maximale Beladung

Am sparsamsten waschen Sie, wenn die maximale Beladung des jeweiligen Programms genutzt wird.

2. Waschen ohne Vorwäsche

Bei normal verschmutzter Wäsche genügt im Regelfall ein Programm ohne Vorwäsche.

3. Energiesparprogramme

Bei diesen Programmen kann gegenüber dem gleichen Programm mit nächst höherer Waschtemperatur Strom gespart werden! Geeignet für leicht verschmutzte Wäsche. Folgende Energiesparprogramme sind vorhanden:

• Bunt E-Spar 60°
• Bunt E-Spar 40°

4. Extra Kurzprogramme

Bei geringer Beladung ein Extra-Kurzprogramm, entsprechend der Textilart wählen.

5. Superblitzprogramm 30°/14 Min.

Beachten Sie auch das im Gerät vorhandene separate Superblitzprogramm. Dieses Programm eignet sich besonders für frisch gering verschmutzte und durchgeschwitzte

Feinwäsche. Waschtemperatur 30°C, Waschdauer ca. 14 Minuten.

6. Express 60°/45 Min

Leicht verschmutzte Wäsche aus dem Bereich Koch- und Buntwäsche sowie Pflegeleicht kann mit diesem separaten Programm in nur 45 Minuten gewaschen werden.

7. Waschmittelzugabe

Das Waschmittel entsprechend Wasserhärte, Wäschemenge und Verschmutzungsgrad dosieren.

Beachten Sie die Dosier-Hinweise auf der Waschmittelverpackung.

8. Weichspüler

Verwenden Sie Weichspüler nur dann, wenn es notwendig ist, z.B. bei synthetischen Mischgeweben, um statische Aufladung zu vermeiden.

Benutzen Sie einen Wäschetrockner, wird Ihre Wäsche auch ohne Weichspüler weich und flauschig.

Füllmenge

Wäsche-Füllmenge

Die Höchstmenge trockener Wäsche beträgt:

Koch- u. Buntwäsche ....6 kg

Koch- u. Buntwäsche +

Extra Kurz ....3 kg

Bunt E-Spar max. 6 kg

Pflegeleicht ....3 kg

Pflegeleicht + Extra Kurz .....1,5 kg

Feinwäsche ....3 kg

Feinwäsche + Extra Kurz .....1,5 kg

Wolle/Handwäsche....2 kg

Seide/Dessous ....2 kg

Superblitz 30°/14 MIN. .....1 kg

Beschreibung der Bedienungsblende

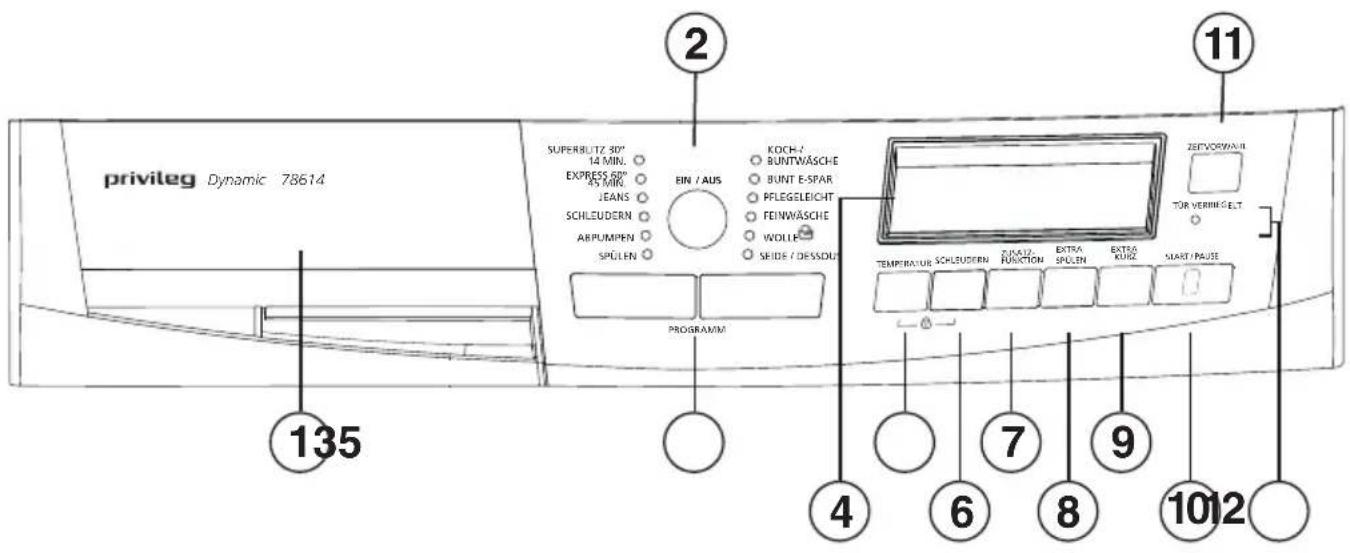

privileg Dynamic 78614 2 11 SUPERBLUTZ 3D' 14 MIN. EXPRESS 6D" 45 MIN. JEANS SCHLEUDERN ABPUMPEN SPULLEN EIN / AUS KOCH / BUNTWÄSCHE BUNT E-SPAR PFLEGELEICHT FEINWÄSCHE WOLIE SEIDE / DESSDU ZEITVORWAUR TOR VERHIGELT PROGRAMM TEMPERATUR SCHLEUDERN KUALTY FUNCTION EXTRA SPULLEN EXTRA KURZ START / PAUSE 4 6 7 8 9 1012 135

1 Waschmittelschublade
2 Taste EIN/AUS
3 Programmwahltasten
4 Multidisplay
5 Taste TEMPERATUR
6 Taste SCHLEUDERN
7 Taste ZUSATZFUNKTION
8 Taste EXTRA SPÜLEN
9 Taste EXTRA KURZ
10 Taste START/PAUSE
11 Taste ZEITVORWAHL
12 Kontrolllampe TÜR VERRIEGELT

In den nachfolgenden Kapiteln werden die Tasten durch ihre zugehörigen Kennziffern benannt.

Multidisplay

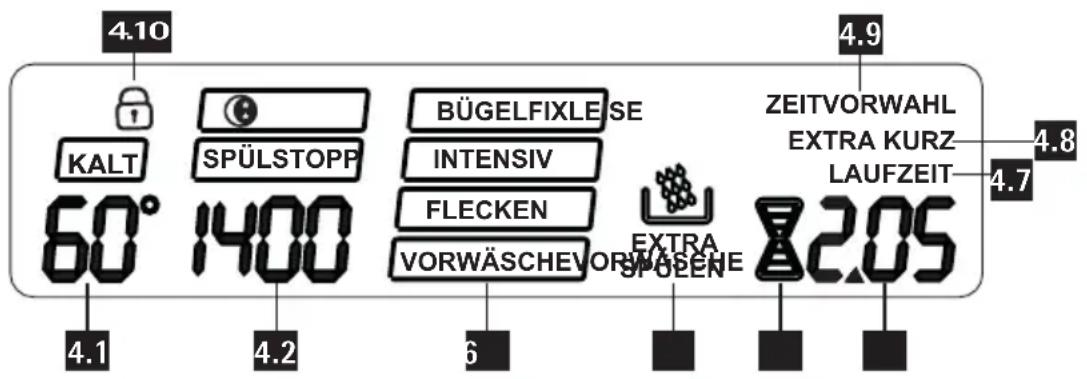

Multidisplay (4)

4.1

Anzeige Temperatur: die vorgegebene Waschtemperatur sind 95° oder 90° (je nach Modell)-60°-50°-40°-30°.

Auf Position KALT läuft der Waschgang mit kaltem Wasser ab.

4.2

Anzeige Schleuderdrehzahl - SPÜLSTOPP und LEISE

Hinweis!

«O» entspricht Waschen ohne Schleudern.

4.3

Zusatzfunktion: BÜGELFIX, INTENSIV, FLECKEN und VORWÄSCHE.

Durch Drücken der Taste 7, kann die gewünschte Option gewählt werden. Eine Zusatzfunktion ist gewählt, wenn der entsprechende Text eingerahmt ist.

4.4

Funktion EXTRA SPÜLEN

4.5

Symbol Beladungsberechnung: In den Programmen Koch-/Buntwäsche und Pflegeleicht erscheint nach Start des Programmes dieses animierte Symbol. Außerdem blinkt die Meldung LAUFZEIT (4.7). Das Symbol zeigt

an, dass die Berechnung der Beladungsmenge und Laufzeit durchgeführt wird. Nach Ablauf der Berechnung erlischt das Symbol 4.5 und die berechnete Laufzeit erscheint im Display (4.6).

4.6

Auf dieser Position werden folgende Informationen angezeigt:

- Lauf- und Restzeit: Nachdem das Programm gewählt wurde, wird im Display die Laufzeit des gewählten Waschprogramms in Stunden und Minuten (z.B. 2.05) angezeigt.

Die Anzeige bezieht sich auf die max. Füllmenge des jeweiligen Programms. Nach dem Start wird die angezeigte Restzeit in Minutenschritten zurückgezählt.

Die Programmdauer wird jedoch von mehreren Faktoren beeinflusst, z. B. Wäschemenge, Temperatur des zulaufenden Wassers, Schaumbildung usw. Diese Faktoren werden von der Elektronik registriert und die Restzeitanzeige entsprechend korrigiert.

• Das Programmende wird im Display durch eine Null, die blinkt, angezeigt.
• Zeitvorwahl: der verzögerte Start (max. 20 Stunden), der mit der Taste 11 eingestellt wurde, wird im Display nur 3 Sekunden lang angezeigt, z. B. «15’».

Danach springt die Anzeige um und es wird wieder die Programmlaufzeit angezeigt.

Die eingestellte Zeit wird im Stundentakt zurückgezählt. Wenn die Wartezeit nur noch 1 Stunde beträgt, wird sie im Minutentakt aktualisiert.

• Fehlbedienung: Wird bei der Wahl eines Waschprogramms eine Funktion gewählt, die in Verbindung mit diesem Programm nicht sinnvoll erscheint, wird im Display "Err" angezeigt und die rote Kontrolllampe der Taste 10 beginnt zu blinken.
• Fehlercode: treten Störungen am Gerät auf, werden diese über einen speziellen Fehlercode im Display angezeigt und die rote Kontrolllampe der Taste 10 beginnt zu blinken.
  Dies stellt eine wertvolle Hilfe für den Benutzer und den Kundendienst dar, z. B. "E20" (siehe Kapitel "Behebung kleiner Störungen").

4.7

Meldung LAUFZEIT:

• erscheint, wenn der Waschgang gestartet wurde und zeigt die Programmdauer an,
• erlischt am Programmende, und während der Einstellung der Zeitvorwahl,
• blinkt in der Zeit der Beladungsberechnung in den Programmen Koch-/Buntwäsche und Pflegeleicht, solange das Symbol 4.5 erscheint.

4.8

Meldung EXTRA KURZ: wird angezeigt, wenn diese Funktion gewählt ist.

4.9

Meldung ZEITVORWAHL: erscheint, bei der Auswahl der Zeitvorwahl.

4.10

Symbol Kindersicherung: wenn im Display das Symbol erscheint, ist die Kindersicherung aktiviert.

Kontrolllampe TÜR VER- RIEGELT (12)

Die Kontrolllampe 12 zeigt bei eingeschaltetem Gerät an, ob die Tür geöffnet werden kann:

• leuchtende Lampe: die Tür ist verriegelt.
• erloschene Lampe: die Tür kann geöffnet werden.

Die Tür ist während des gesamten Programmablaufs verriegelt. Sie kann geöffnet werden, wenn bestimmte Bedingungen erfüllt sind (siehe Kapitel "Einfüllen der Wäsche").

Bedienung / Einstellen der Programme

Waschmittelschublade (1)

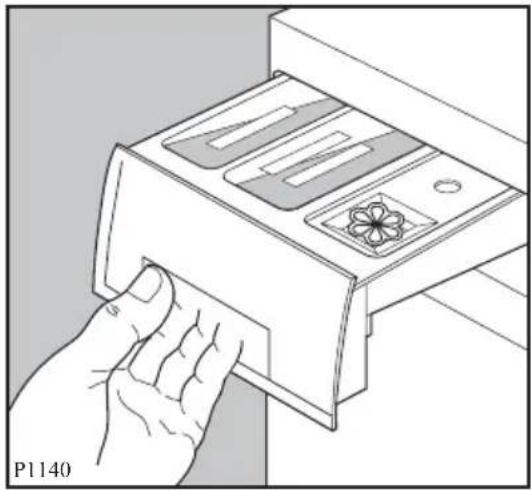

Die Waschmittelschublade befindet sich auf der linken Seite der Bedienungsblende.

In die Griffmulde fassen und Schublade nach vorne herausziehen.

In die verschiedenen Fächer wird das Waschmittel für die Vor- und Hauptwäsche, sowie Fleckensalz, Weichspüler und Stärke gegeben.

Schublade wieder einschieben. Die Waschmittel werden dann programmgemäß eingespült.

Einzelheiten siehe Kapitel "Waschmittelzugabe".

Akustik-Signale

Das Ende eines Waschprogramms wird durch mehrere Signaltöne angezeigt.

Durch gleichzeitiges Drücken der Tasten 7 und 8 ca. 6 Sekunden lang (bis ein Signalton ertönt) kann das akustische Signal aus- bzw. wieder eingeschaltet werden.

Kindersicherung

Durch gleichzeitiges Drücken der Tasten 5 und 6 ca. 6 Sekunden lang kann die Kindersicherung aktiviert oder deaktiviert werden.

Wenn im Display das Symbol 📄 erscheint, ist die Kindersicherung aktiviert:

• damit kein Unbefugter das Gerät benutzen kann: Aktivieren Sie die Funktion vor dem Drücken der Taste 10
• damit kein Unbefugter das laufende Programm verändern kann: Aktivieren Sie die Funktion nach dem Starten des Programms.

Ist das Programm beendet, wird die Kindersicherung nicht deaktiviert. Soll ein neues Waschprogramm eingestellt werden, muss bei eingeschaltetem Gerät erst die Kindersicherung ausgeschaltet werden.

Taste EIN/AUS und Programm löschen (2)

Durch Drücken der Taste 2 wird das Gerät ein- bzw. ausgeschaltet. Das Gerät ist betriebsbereit, wenn die grüne Kontrolllampe der Taste 10 beginnt zu blinken. Die entsprechende Kontrolllampe des Programms, das automatisch vom Gerät vorgeschlagen wird, leuchtet auf und im Display erscheinen die zugehörigen Programmparameter.

Programm löschen:

Soll ein bereits gestartetes Waschprogramm gelöscht werden, drücken Sie erneut diese Taste.

Das vorher gewählte Programm ist nun gelöscht.

Gerät wieder einschalten und neues Programm wählen.

Standby-Modus:

Wird die eingeschaltete Maschine vor einem Programmstart oder am Programmende 10 Minuten nicht betätigt, geht sie in den Stand-by-Modus. Die Lampen und das Display erlöschen und die Lampe der Taste 10 blinkt ca. alle 5 Sekunden.

Zur Unterbrechung des Stand-by-Modus einfach eine Taste drücken.

Programmwahltasten (3)

Drücken Sie wiederholt diese Tasten, bis die Lampe des gewünschten Programms leuchtet. Wurde das gewünschte Programm gewählt, dann schlägt Ihr Gerät automatisch eine Temperatur und die maximale Schleuderdrehzahl für dieses Programm vor. Sie können diese Werte durch Drücken der Tasten 5 und 6 ändern.

Neben der Laufzeit (4.6) werden im Display die möglichen Zusatzfunktionen (4.3) angezeigt.

Das Programm beginnt erst, wenn die Taste 10 gedrückt wird. Solange das eingestellte Programm nicht gestartet wurde, kann noch eine Programmänderung vorgenommen werden.

Achtung!

Wenn Sie die Programmwahltasten während eines laufenden Waschprogramms drücken, blinkt die rote Kontrolllampe der Taste 10 dreimal und im Display wird "Err" angezeigt, um eine falsche Auswahl anzuzeigen.

Taste TEMPERATUR (5)

Durch Drücken der Taste kann die vorgegebene Waschtemperatur (4.1) geändert werden.

Taste SCHLEUDERN (6)

Durch Drücken der Taste kann die max. Schleuderdrehzahl, die für das entsprechende Waschprogramm vorgegeben ist,

●reduziert werden oder
- der Schleudergang kann ganz abgeschaltet werden («Ü») oder
- die SPÜLSTOPP- bzw. LEISE-Funktion gewählt werden.

Drücken Sie die Taste so oft, bis die gewünschte Schleuderdrehzahl oder Funktion angezeigt wird.

Hinweis!

Die max. Schleuderdrehzahlen sind der jeweiligen Wäscheart angepasst.

OHNE SCHLEUDERN («Õ»): wird diese Funktion gewählt, werden alle Schleudergänge während des Programmablaufs abgeschaltet.

Diese Funktion sollte bei sehr empfindlichen Geweben gewählt werden.

SPÜLSTOPP: bei Auswahl dieser Zusatzfunktion pumpt die Waschmaschine das Wasser des letzten Spülgangs nicht ab, damit die Wäsche nicht knittert.

Zum Abpumpen des Wassers lesen Sie bitte «Programmende».

LEISE: durch Einstellen dieser Funktion wird die Wäsche nicht geschleudert.

Dies ist besonders vorteilhaft, wenn nachts gewaschen wird:

• Das Schleudergeräusch wird vermieden.
• Der günstige Nachtstrom wird angewandt.

Bei einigen Programmen werden zusätzliche Spülgänge durchgeführt.

Zum Abpumpen des Wassers lesen Sie bitte «Programmende».

Taste Zusatzfunktionen (7)

Die mit dem gewählten Programm kompatiblen Zusatzfunktionen werden auf dem Display angezeigt.

Drücken Sie die Taste 7, um die gewünschte Option zu wählen.

Eine Zusatzfunktion ist gewählt, wenn der entsprechende Text eingerahmt ist.

Funktion VORWÄSCHE

Wird diese Funktion gewählt, bevor das Gerät gestartet wird, läuft das eingestellte Waschprogramm mit Vorwäsche (max. 30°C) ab. Die Programmlaufzeit wird dadurch um ca. 30 Minuten verlängert.

Dies ist nur bei stark verschmutzter Wäsche erforderlich.

Die Vorwäsche endet bei Programm-einstellung Koch-/Buntwäsche und Pflegeleicht mit einem kurzen Schleudergang, bei Feinwäsche nur mit Abpumpen.

Funktion FLECKEN

Die Funktion muss gewählt werden, wenn Fleckensalz zur Behandlung von verfleckter Wäsche verwendet wird.

Der Hauptwaschgang mit zeit- optimierter Fleckensalzeinspülung wird dadurch verlängert.

Diese Zusatzfunktion ist nicht verfügbar bei einer Temperatur unter 40°C.

Achtung! Wenn Sie ein Programm mit Flecken-Funktion ausführen möchten, schütten Sie das Waschmittel oder den Fleckentferner in das Fach Eine Vorwäsche ist somit nicht möglich.

Funktion INTENSIV

Bei dieser Funktion wird der Hauptwaschgang im Programm Koch-/Buntwäsche verlängert. Geeignet für stark verschmutzte oder verfleckte Wäsche.

Funktion BÜGELFIX

Bei Auswahl dieser Zusatzfunktion wird die Wäsche sanft gewaschen und vorsichtig geschleudert, um Knitterbildung zu vermeiden. Somit wird das Bügeln einfacher. Das Gerät führt darüber hinaus zusätzliche Spülgänge je nach Art des Gewebes aus. Die maximale Schleuderdrehzahl wird automatisch reduziert. Maximale Beladung beachten!

Taste EXTRA SPÜLEN (8)

Durch Drücken der Taste werden einige zusätzliche Spülgänge durchgeführt.

Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit empfindlicher Haut.

Taste EXTRA KURZ (9)

Wählen Sie diese Option zum Waschen leicht verschmutzter Wäsche in kurzer Zeit mit guten Waschergebnissen. Je nach Wäschetyp und ausgewählter Temperatur wird die Waschzeit verringert. Die Füllmenge für Koch-/Buntwäsche ist 3 kg und 1,5 kg für Pflegeleicht und Feinwäsche.

Diese Funktion kann nicht mit INTENSIV gewählt werden.

Taste START/PAUSE (10)

Diese Taste hat 2 Funktionen:

Start - Pause

Start

Durch Drücken der Taste wird das eingestellte Programm gestartet. Die Lampe der Taste 10 leuchtet nun konstant.

Die Kontrolllampe 12 leuchtet und zeigt an, dass das Programm abläuft und die Tür verriegelt ist.

Wurde eine Startzeitvorwahl eingestellt, wird diese gestartet.

Pause (Quick Stop)

Durch Drücken der Taste kann ein laufendes Programm jederzeit unterbrochen und durch einen erneuten Tastendruck wieder fortgesetzt werden. Während der Pause blinkt die grüne Lampe der Taste.

• Es kann, Wäsche nachgelegt werden, jedoch nur wenn die Wassertemperatur unter 55°C ist und kein Schleudern erfolgt.
• Hierfür muss solange gewartet werden, bis die Lampe 12 wieder erloschen ist.
• Während eines laufenden Programms kann die Schleuderdrehzahl geändert werden.
• Eine Umwahl des Programms ist während der Pause nicht möglich.

Hinweis!

Bei Auswahl einer unzulässigen Funktion blinkt eine in der Taste 10 befindliche rote Lampe dreimal, und in Display wird ca. 2 Sekunden lang "Err" angezeigt.

Taste ZEITVORWAHL (11)

Mittels dieser Taste kann der Programmbeginn von 30 Min - 60 Min - 90 Min, 2 Stunden und weiter 1 Stunde bis max. 20 Stunden verschoben werden.

Dies ermöglicht das Waschen bei günstigen Nachtstromtarifen.

Drücken Sie die Taste so oft, bis im Multidisplay die gewünschte Zeit angezeigt wird.

Die Funktion ist im ABPUMPEN, Programm nicht wählbar.

Einstellung der Startzeit-Vorwahl

• Programm und Funktionen wählen
• Startzeitvorwahl eingeben
• Taste 10 drücken

Die eingegebene Zeit wird nun im Stundentakt zurückgezählt.

Das Programm beginnt, sobald die Zeitvorwahl abgelaufen ist.

Während der Verzögerungszeit kann die Einfülltür geöffnet und Wäsche nachgelegt werden:

• Taste 10 drücken
• Wäsche einfüllen
• Taste 10 erneut drücken.

Nach Ablauf der eingestellten Zeit läuft das Programm an.

Annullierung der Zeitvorwahl

Die Startzeit-Vorwahl kann während des Ablaufes wie folgt abgebrochen werden.

• Taste 10 drücken
• Drücken der Taste 11 setzt den Zeitaufschub auf «O’» (0 Stunden).
• Taste 10 erneut drücken, das Programm läuft sofort an.

Soll eine neue Startzeitvorwahl eingestellt werden, muss das Programm abgewählt werden und anschließend wieder neu eingestellt werden.

Änderung der Startzeit-Vorwahl

Eine Änderung der Startzeit-Vorwahl ist nur über das vorherigen Ausschalten des Gerätes (durch Drücken Taste 2) und Programm-Neuwahl möglich.

Programm-Korrektur

So lange das Waschprogramm noch nicht gestartet wurde, kann die Programmwahl noch geändert werden.

Wurde das Programm gestartet, ist eine Korrektur der Zusatzfunktionen nur möglich, wenn das Programm durch die Taste 10 unterbrochen wird. Nur die folgenden Funktionen, können je nach laufendes Programm geändert werden: SCHLEUDERN, BÜGELFIX und EXTRA SPÜLEN.

Soll das Waschprogramm mittels Wahltasten 3 korrigiert werden, muss zuvor das Gerät ausgeschaltet werden (durch Drücken der Taste 2).

Das Wasser bleibt im Bottich. Neues Programm einstellen und die Taste 10 erneut drücken.

Programm löschen/ Gerät ausschalten

Soll ein bereits laufendes Programm annulliert werden, drücken Sie die Taste 2 zum Zurückstellen eines Programms.

Die Kontrolllampen und das Multidisplay erlöschen, die Maschine ist ausgeschaltet.

Das vorher gewählte Programm ist nun gelöscht.

Nun kann ein anderes Programm gewählt werden

Hinweis!

Treten evtl. Probleme beim Programmablauf auf, immer erst den Gerät durch Drücken der Taste2 ausschalten, bevor ein neues Programm gewählt wird.

Temperatur der evtl bereits aufgeheizten Lauge berücksichtigen.

Programm-Unterbrechung

Durch Drücken der Taste 10 kann ein laufendes Programm gestoppt werden. Die Lampe in der Taste blinkt. Das Programm wird durch erneuten Tastendruck fortgesetzt.

Programmende

Die Lampe der Taste 10 erlischt. Im Multidisplay blinkt eine "O" und die Meldung LAUFZEIT erlischt.

Die Kontrolllampe 12 erlischt. Die Tür kann nun geöffnet und die Wäsche entnommen werden.

Gerät durch Drücken der Taste 2 ausschalten

Wurde die SPÜLSTOPP- oder LEISE - Funktion eingeschaltet, leuchten am Programmende außerdem die Programmkontrolllampe und die Kontrolllampe 12, um anzuzeigen, dass zuerst das Wasser abgepumpt werden muss, bevor die Tür geöffnet werden kann

Gehen Sie wie folgt vor:

- Wählen Sie das Programm ABPUMPEN und drücken Sie die Taste 10: Das Wasser wird ohne Schleudern abgepumpt.

- Wählen Sie das Programm SCHLEUDERN. Wählen Sie mit der betreffenden Taste die gewünschte Schleuderdrehzahl und drücken Sie die Taste 10. Das Wasser wird abgepumpt und die Wäsche wird mit der gewählten Drehzahl geschleudert.

Gerät durch Drücken der Taste 2 ausschalten.

Wichtig!

Wird die Wäsche nicht entnommen, schaltet das Gerät in den Standby-Modus. Die Lampen und das Display erlöschen und die Lampe der Taste 10 blinkt ca. alle 5 Sekunden.

Einfüllen der Wäsche

Einfülltür öffnen

Gerät nicht eingeschaltet.

Im stromlosen Zustand (Gerät nicht eingeschaltet) lässt sich die Einfülltür jederzeit öffnen.

Zum Öffnen der Tür ziehen Sie das Griffstück A nach vorn.

Öffnen während des Programms. (Quick-Stopp)

Die Tür kann auch während des laufenden Programms geöffnet werden um Wäschestücke nachzulegen oder zu entnehmen, wenn folgende Bedingungen erfüllt sind:

• Die Wassertemperatur muss unter 55°C liegen.
- Das Wasserniveau muss niedrig sein.
- Das Gerät darf nicht schleudern.

Drücken Sie die Taste 10 und die Kontrolllampe 12 erlischt. Wenn Sie die Taste 10 drücken und die Kontrolllampe 12 anbleibt, kann die Tür nicht geöffnet werden.

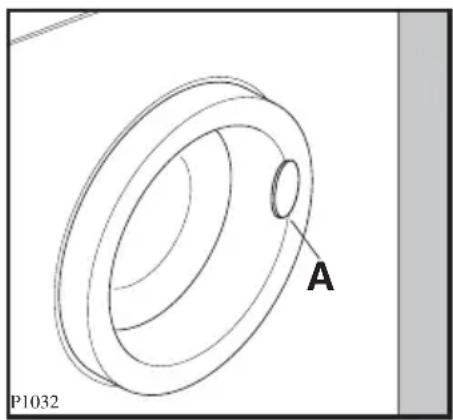

Notentriegelung

Wenn es unbedingt notwendig ist die Einfülltür zu öffnen und die unter Pos. "Öffnen während des Programms". angeführten Punkte nicht gegeben sind, schalten Sie das Gerät durch Drücken der Taste2.

Nach ca. 3 Minuten kann dann die Tür geöffnet werden (Wasser im Gerät beachten).

P1032 A

Achtung!

Die Einfülltür ist teilweise während des gesamten Programmablaufs und am Ende des Programms mit Funktion SPÜLSTOPP und LEISE (Wasser im Gerät) verriegelt und kann erst bei Programmende geöffnet werden (wenn das Wasser abgepumpt wurde).

Einfüllen der Wäsche

Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäsche-stücke gemischt waschen. Wäschegewichte beachten.

Wenn nur ein einzelnes größeres Wäschestück in der Trommel ist (z.B. Bademantel), können Vibrationsgeräusche und unruhiger Lauf entstehen. Die Funktion des Waschvollautomaten wird dadurch nicht beeinflusst.

Einfülltür schließen

Nach Einlegen der Wäsche die Tür einfach zudrücken bis der Türverschluss hörbar einrastet.

Der Waschvollautomat läuft nur an, wenn die Tür richtig geschlossen ist.

Hinweis!

Beim Schließen der Tür keine Wäschestücke einklemmen. Textilien und Gummimanschette könnten beschädigt werden.

Waschmittelzugabe

Pulverartige Waschmittel

• In das Fach Ifüllen Sie das Wasch-pulver für die Vorwäsche oder den Fleckentferner für die Flecken Funktion.
• In das Fach II geben Sie das Waschpulver für die Hauptwäsche.
• Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche müssen in das Fach mit dem Symbol gefüllt werden. Geben Sie Weichspüler oder Stärke, auf keinen Fall mehr als die angegebene Menge MAX.

Das Waschmittel wird vor Beginn der Waschprogramme in die jeweiligen Fächer der Waschmittelschublade gefüllt und dann programmgemäß automatisch eingespült.

Flüssige Waschmittel

An Stelle von Waschpulver kann auch flüssiges Waschmittel benutzt werden, und zwar vor allem für nicht sehr schmutzige Wäsche und für Waschprogramme bei mittlerer und niedriger Temperatur.

In diesem Fall müssen Sie ein Programm ohne Vorwäsche wählen. Geben Sie das flüssige Waschmittel unmittelbar vor Beginn des Programms in das Fach I der Waschmittelschublade.

Achtung!

Beginnt das Programm später, durch Verwendung von Startzeitvorwahl, muss für Flüssigwaschmittel ein Dosierbehälter verwendet werden, z.B. Kugel, der von den Waschmittelherstellern angeboten wird.

Vorbehandlungsspray

Vermeiden Sie bei der Vorbehandlung von Wäschestücken (z.B. mit Vorwaschsprays, Fleckensprays usw.) diese über die Bedienungsblende zu legen.

Die in den Sprays enthaltenen Lösungsmittel können evt. die Beschriftung der Blende angreifen.

Kurzanweisung

Inbetriebnahme

Wurde das Transportsicherungsmaterial schon entfernt (siehe Kapitel "Installation")?

Die wichtigsten Handgriffe bei der Inbetriebnahme des Geräts sind folgende:

1. Wasserzulaufschlauch am Wasserhahn anschließen und Wasserhahn öffnen.
2. Wasserablaufschlauch in Ausguss o. ähnl. einhängen und befestigen.
3. Netzstecker in die Schutzkontakt-Steckdose einstecken.

Wir raten Ihnen zur Reinigung von Trommel und Bottich, einen Kochwaschgang ohne Vorwäsche im Normalprogramm durchzuführen.

Füllen Sie bitte ca. 1 Esslöffel Waschmittel in die Waschtrommel und verzichten Sie bei dieser Reinigung auf jegliche Wäschestücke. Anschließend können Sie Ihr Gerät nach den Empfehlungen der Gebrauchsanweisung in Betrieb nehmen.

Hinweis: Es ist normal, dass bei der Erstinbetriebnahme die Pumpe ein sehr lautes Geräusch verursacht, da sich noch kein Wasser im Gerät befindet.

So wird gewaschen...

1. Einfülltür öffnen und vorsortierte Wäsche einlegen.
2. Waschmittel in die Waschmittelschublade einfüllen und einschieben.
3. Gerät einschalten durch Drücken der Taste2.

4. Das gewünschte Programm wählen durch Drücken den Tasten 3
   Im Multidisplay werden die Standardeinstellungen sowie die Laufzeit angezeigt.

5. Tasten je nach Bedarf drücken. Die Tastenfunktion ist aktiviert, wenn der Text auf dem Display eingerahmt ist oder das Symbol/Text im Display erscheint.

6. Evtl. Schleuderdrehzahl reduzieren oder Funktion OHNE, SPÜLSTOPP oder LEISE wählen.
7. Wenn der Programmstart später erfolgen soll, Startzeit-Vorwahl einstellen.
8. Erst jetzt das Gerät durch Drücken der Taste 10 starten. Das Programm läuft nun automatisch ab.
   Wurde die SPÜLSTOPP- oder LEISE - Funktion eingeschaltet, bleibt am Programmende die Wäsche im letzten Spülwasser liegen.
   Zum Abpumpen des Wassers lesen Sie bitte «Programmende».
9. Wenn die Kontrolllampe 12 erlischt und im Multidisplay eine "0" blinkt ist das Programm beendet.
10. Gerät durch Drücken der Taste 2 ausschalten. Tür öffnen und Wäsche herausnehmen.
11. Wenn nicht mehr gewaschen wird, Wasserhahn schließen und Stecker vorsorglich aus der Steck-dose ziehen. Einfülltür spaltbreit geöffnet lassen.

Internationale Pflegesymbole

WASCHEN(Waschbot-tich)

Nor-mal-wasch-gang

Schon-wasch-gang

Nor-mal-wasch-gang

Schon-wasch-gang

Nor-mal-wasch-gang

Schon-wasch-gang

Spe-zial-Schon-wasch-gang

Nor-mal-wasch-gang

Schon-wasch-gang

Spe-zial-Schon-wasch-gang

Hand-wäs-che

nicht was-chen

Die Zahlen im Waschbotich entsprechen den maximalen Waschtemperaturen, die nicht überschrit-ten werden dürfen. Der Balken unterhalb des Waschbottichs verlangt nach einer (mechanisch) mild-eren Behandlung (z. B. Schongang). Er kennzeichnet Waschzyklen, die sich z. B. speziell für pflegeleichte und mechanisch empfindliche Artikel eignen. Der doppelte Balken kennzeichnet Waschzyklen mit weiter minimierter Mechanik, z. B. für Wolle.

CHLOREN(Dreieck)[IMAGE]

Chlor- und Sauerstoffbleiche zulässig

nur Sauerstoffbleiche zulässig / keine Chlorbleiche

nicht bleichen

BÜGELN(Bügelei-sen)[IMAGE]

heiß bügeln(200°C)

mäßig heiß bügeln(150°C)

nicht heiß bügeln (110°C)Vorsicht beim Bügeln mit Dampf

nicht bügeln

Die Punkte kennzeichnen die Temperaturbereiche der Reglerbügeleisen.

PROF.TEXTILREI-NIGUNG(Reini-gungstrom-mel)

prof. Textilreini-gung Normalverfa-hren

prof. Textilreini-gung Schonverfa-hren

prof. Textilreini-gung Normalverfa-hren

prof. Textilreini-gung Schonverfa-hren

nicht prof.reinigen

Die Buchstaben sind für den professionellen Textilpfleger bestimmt. Sie geben einen Hinweis auf die in Frage kommenden Lösemittel.Der Balken unterhalb des Kreises verlangt bei der Reinigung nach einer Beschränkung der mecha-nischen Beanspruchung, der Feuchtigkeitszugabe und/oder der Temperatur.

Nassreinigung Normal-verfahren

Nassreinigung Schonverfahren

Nassreinigung Spezial-Schonverfahren

nicht nass reinigen

Dieses Symbol bezeichnet Artikel, die im Nassreinigungsverfahren behandelt werden können. Es wird in der zweiten Zeile unter dem Symbol für die Chemischreinigung angebracht.Die Balken unterhalb des Kreises verlangen bei der Nassreinigung nach einer Beschränkung der mechanischen Beanspruchung (siehe Waschen). Der doppelte Balken kennzeichnet ein noch mild-eres Verfahren.

TUMBLER-TROCK-NUNG(Trocken-trommel)[IMAGE]

Trocknen im Tumbler möglich nor-male Temperatur, normaler Trocken-zyklus

Trocknen im Tumbler möglich nie-drige Temperatur, normaler Trocken-zyklus

nicht im Tum-bler trocknen

Die Punkte kennzeichnen die Trocknungsstufe imTumbler (Wäschetrockner).

Waschvorbereitungen

Wäsche sortieren

Beachten Sie die Pflegekennzeichen in den Wäschestücken und die Waschanweisung der Hersteller.

Sortieren Sie die Wäsche nach:

• Kochwäsche
• Buntwäsche
• Pflegeleichte Wäsche
• Feinwäsche
• Wolle

Praktische Hinweise

• Farbige und weiße Wäsche gehören nicht zusammen. Weiße Wäsche vergraut dann beim Waschen.
• Neue farbige Wäsche kann beim ersten Waschen Farbe verlieren. Waschen Sie solche Stücke das erste Mal besser allein.
• In dem vorhandenen Wolle-Programm kann nicht nur maschinen-waschbare Wolle mit dem Hinweis "filzt nicht", sondern auch hand-waschbare Wolle und empfindliche Textilien mit dem "Handwasch-Symbol" gewaschen werden.
• Achten Sie darauf, dass keine Metallteile (z.B. Büroklammern, Sicherheitsnadeln, Stecknadeln) in der Wäsche verbleiben. Bezüge zuknöpfen, Reißverschlüsse, Haken und Ösen schließen. Lose Gürtel, lange Schürzenbänder zusammenbinden.

• Hartnäckige Flecke vor dem Waschen entfernen. Stark verschmutzte Stellen evtl. mit einem Spezialwaschmittel oder einer Waschpaste einreiben.

• Gardinen besonders vorsichtig behandeln. Schon bei geöffneten Fenstern oder beim Abnehmen können sie beschädigt werden (sog. «Zieher»). Röllchen aus den Gardinen entfernen oder in ein Netz oder einen Beutel einbinden.
  Eine Haftung für solche Schäden an Gardinen können wir keinesfalls übernehmen.

- Besonders kleine oder auch empfindliche Wäschestücke (z.B. Babysöckchen, Damenstrumpfhosen etc.) lassen sich problemlos, in einem kleinen Kissen mit Reißverschluss oder in größere Söckchen gesteckt, waschen.

Wäsche einlegen (Wäschefüllmengen beachten)

Die Angaben über die Wäschemenge, gegliedert nach Geweben (mit Beispielen), finden Sie in der Programm-tabelle.

Faustregeln:

• Trockene Koch- und Buntwäsche bis eine Handbreite unter den oberen Trommelrand einfüllen.
• Ein vollgestopfter 10-Liter-Eimer fasst 2,5 kg Trockenwäsche (Baumwolle).
• Wäsche locker in die Wasch- trommel füllen - möglichst kleine und große Stücke gemischt.

Hinweis:

- Wenn zu wenig Wäsche in der Trommel ist (z.B. einzelner Bademantel), können Vibrationsgeräusche und unruhiger Lauf entstehen. Legen Sie mehr Teile ein.

Flecken in der Wäsche

Fleckenentfernung

Die in den Wäschestücken vorhandenen Flecke werden, sofern sie laugenlöslich sind, im Zuge des Waschprozesses beseitigt.

Flecke spezieller Art können mit Waschmittellauge allein nicht gelöst werden. Bei der Fleckenentfernung auf bunten Stücken ist Vorsicht geboten. Die Entfernungsmittel selbst sind zum Teil auch giftig oder feuergefährlich. Es empfiehlt sich, die Flecke vor dem Waschen zu entfernen.

Achtung!

• Geben Sie niemals Fleckenentferner oder Entfärbungsmittel in Ihren Waschautomaten.
• Atmen Sie keine größeren Mengen von Lösungsmitteln ein. Sie sind gesundheitsschädigend.
• Vorsicht bei feuergefährlichen Fleckenentfernungsmitteln!
• Schließen Sie alle Fleckenentfernungsmittel vor Kindern weg (Vergiftungsgefahr!).

Blut: Frische Flecke sind mit kaltem Wasser auszuwaschen. Geronnenes Blut über Nacht mit Spezialwaschmittel einweichen. In Waschmittellauge ausreiben.

Ölfarbe: Mit Waschbenzin betupfen, Fleck auf weicher Unterlage vorsichtig klopfen, lockern, nochmals oder mehrmals betupfen.

Altes Fett: Mit Terpentin betupfen, auf weicher Unterlage mit Fingerspitze und Baumwolltuch ausklopfen.

Textilfarben: Mit Entfärber (**) kochend behandeln (nur weiße Sachen).

Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Rostflecken, weil das Zellulosegefüge dann bereits angegriffen ist und das Gewebe zur Lochbildung neigt.

Stockflecke: Mit Chlorbleichlauge behandeln, gut spülen (nur weiße und chlorecht gefärbte Wäsche).

Gras: Heiße Seifenlauge mit etwas Salmiak, Reste mit Entfärber (**) behandeln.

Kugelschreiber und Alleskleber: Mit Aceton flüssig (*) betupfen und auf weicher Unterlage ausklopfen.

Lippenstifte: Wie vorher mit Aceton (*), dann mit Alkohol behandeln. Restbestandteile auf weißen Stoffen mit Entfärber (**) beseitigen.

Rotwein: In Waschmittellauge einweichen, spülen und mit Essig- oder Zitronensäure behandeln, wieder spülen. Rest evtl. mit Entfärber (**) behandeln.

Jod: Mit einer Lösung von Natriumthiosulfat (=Fixiersalz) behandeln. Gut spülen.

Tinte: Je nach Herkunft der Tinte erst Aceton (*) danach mit Essigsäure anfeuchten. Rest in weiße Sachen mit Chlorbleichlauge behandeln, gut spülen.

Teerflecken: Mit Fleckenwasser, Alkohol oder Benzin vorbehandeln, anschließend mit Schmierseife einreiben.

(*) Aceton nicht für Acetatseide benutzen!
(**) Entfärber nur für weiße Sachen verwenden!

Hinweis "Fettläuse"

Es kann vorkommen, dass die Wäsche - z.B. wegen zu geringer Waschmittelzugabe - nach dem Waschen dunkle Punkte (sog. "Fettläuse") aufweist.

Um diese zu entfernen, sollten Sie die Wäsche noch einmal mit erhöhter Waschmittelzugabe waschen, bevor Sie sie trocknen.

Färben u. Entfärben

Färben von Textilien

Färben in Ihrem Waschvollautomaten ist grundsätzlich möglich, wenn Sie folgende Hinweise beachten:

Nur Färbemittel, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind, benutzen.

Angaben der Färbemittelhersteller befolgen.

Waschprogramm, das der optimalen Färbetemperatur entspricht, wählen.

Wäschemenge max. 1,5 kg.

Achtung: Nach jedem Färben muss ein Kochwaschprogramm ohne Wäsche durchgeführt werden, damit die Farbreste im Gerät entfernt werden. Geben Sie einen 12 Becher Waschmittel in die Hauptwaschkammer.

Hinweis: Verfärbungen von Gummi- und Kunststoffteilen können auftreten.

Entfärben von Textilien

Entfärbemittel sind generell sehr aggressiv. Aus diesem Grund dürfen sie in der Waschmaschine nicht verwendet werden.

Wäschegewichte

Teil Gewicht in g ca. Teil Gewicht in g ca.
Bademantel 1200 Herrenoberhemd 200Bettbezug 700 Herrenschlafanzug 500Betttuch 500 Herrenunterhemd 100Bluse 100 Herrenunterhose, kurz 100Damenberufsmantel 300 Herrenunterhose, lang 250Damennachthemd 200 Kissenbezug	200
Damenschlüpfer	100 Serviette	100
Frottiertuch	200 Taschentuch	20
Geschirrtuch	100 Tischtuch	250
Herrenberufsmantel 600

Bei diesen Wäschestücken handelt es sich um Teile aus Baumwolle.

Waschmittelart und -menge

Waschmittel

Die Wahl des Waschmittels ist abhängig von der Textilart (Pflegeleicht, Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Verschmutzungsgrad.

Sie können in diesem Waschvollautomaten alle empfohlenen handelsüblichen Markenvoll- und Spezialwaschmittel für Trommelwaschmaschinen verwenden.

• Pulverartige Vollwaschmittel für alle Textilarten.
• Pulverartige Feinwaschmittel für Pflegeleicht (max. 60°C) und Wolle.
• Flüssige Waschmittel, vorzugsweise für Waschprogramme ohne Vorwäsche mit niedrigen Waschtemperaturen (max. 60°C) für alle Textilarten oder speziell nur für Wolle.

Waschmitteldosierung

Dieser Waschvollautomat berücksichtigt mit seiner technischen Ausstattung alle umweltrelevanten Gesichtspunkte eines optimalen, zeitgemäßen maschinellen Waschprozesses.

Die Waschmittelart und -menge richtet sich nach

● der Textilart und -menge,
- dem Verschmutzungsgrad der Wäsche,
- der Wasserhärte des verwendeten Leitungswassers.

Die Wasserhärte ist eingeteilt in sogenannte Wasserhärtebereiche.

Auskunft über den Wasserhärtebereich erteilt Ihnen das zuständige Wasserwerk oder Ihre Gemeindeverwaltung.

Auf den Waschmittelpackungen finden Sie die Dosierhinweise der Waschmittelhersteller in ml, für den jeweiligen Härtebereich.

Folgen bei zu wenig Waschmittel:

• Die Wäsche wird grau oder nicht sauber.
• Es können sich punktförmige dunkle Schmutzteilchen (Fettläuse) auf der Wäsche ablagern.
• Verkalkung des Heizkörpers.

Folgen bei zuviel Waschmittel:

• Unnötige Umweltbelastung.
• Starke Schaumbildung und dadurch geringe Waschbewegung.
• Schlechtes Reinigungs-, Spül- und Schleuderergebnis.

Wasserhärteangaben

Härte- Wasser- Gesamt- deutsche bereich eigen- härte in Härte schaft mmol/l °d
I weich unter 1,5 unter 8,4
II mittel 1,5 - 2,5	8,4 - 14
III hart über 2,5 über 14

Pulverartige Waschmittel

Nachstehend unsere Dosierempfehlungen für verschiedene Beladungen:

• Bei voller Beladung bitte nach Angaben der Waschmittelhersteller dosieren.
• Bei halber Beladung nur ^3/4 der angegebenen Waschmittelmenge dosieren.
• Bei kleinster Beladung nur die Hälfte der angegebenen Waschmittelmenge dosieren.

Flüssigwaschmittel

Die Dosierung erfolgt im Einlaugenverfahren (nur Hauptwäsche) entsprechend der Empfehlung der Waschmittelhersteller.

Wasseraufbereitung

Bei hartem, kalkhaltigem Wasser ab Härtebereich III können Sie ein spezielles Enthärtungsmittel verwenden. (Bitte Dosierhinweise des Herstellers genauestens beachten). In Verbindung damit ist die Waschmittelmenge auf den Härtebereich I zu reduzieren.

Bei sehr weichem Wasser kann eine übermäßige Schaumentwicklung durch Zugabe schaumbremsender Mittel verhindert werden. Gemeinsam mit dem Waschmittel dosieren.

Dosierung von Waschmittel-Baukastensystemen

Auf dem Markt gibt es die unterschiedlichsten Baukastensysteme. Im Gegensatz zu herkömmlichen Vollwaschmitteln zeichnen sie sich dadurch aus, dass die verschiedenen Waschmittelinhaltsstoffe in meist 3 Komponenten getrennt vorliegen z.B. Grundwaschmittel, Enthärter und Bleichmittel. Diese Komponenten werden nach den jeweils vorliegenden Anforderungen dosiert.

Es lassen sich dadurch beträchtliche Chemieeinsparungen erreichen.

Bitte achten Sie deshalb besonders auf die Dosiervorschriften der einzelnen Anbieter.

Fleckensalz

Fleckensalz beseitigt im Hauptwaschgang die in der Wäsche vorhandenen Problemflecken, z. B. Rotwein, Obst- und Gemüsesafte, sowie fetthaltige Flecken, die durch moderne Voll-waschmittel nicht immer restlos entfernt werden.

Weiterhin verwendbar für vergraute oder vergilbte Wäschestücke.

Weichspüler

Weichspüler machen die Wäsche weich und griffig.

Außerdem vermindern sie die statische Aufladung beim maschinellen Trocknen.

Formspüler

Formspüler sind synthetische Stärke-mittel und geben z. B. Hemden, Bett- und Tischwäsche einen festeren Griff.

Ratschläge und Tipps

Beachtenswerte Ratschläge

- Bei wenig verschmutzter Wäsche bildet sich mehr Schaum als bei stark verschmutzter Wäsche. Hartes Wasser verbraucht mehr Waschmittel und vermindert den Schaum. Bitte bei der Dosierung der Waschmittel beachten.

- Waschmaschinen sollten nicht als Aufbewahrungsort für getragene Wäsche benutzt werden. Feuchte getragene Wäsche begünstigt Pilzbefall und Fleckenbildung.

- Vor allem bei hochkonzentrierten Pulverprodukten kann es möglicherweise zu Einspülschwierigkeiten (z.B. Rückständen in den Waschmittelkammern) kommen. In diesem Fall sind (falls vorhanden) die den Waschmittelpackungen beiliegenden Dosierhilfen zu verwenden.

- Nach Ablauf eines Waschprogramms können vor allem auf dunklen Textilien möglicherweise weiße Waschmittelrückstände sichtbar sein. Diese sind nicht die Folge einer unzureichenden Spülwirkung. Es handelt sich zumeist um die unlöslichen Wasserenthärtungsmittel moderner phosphatfreier Waschmittel. Mögliche Abhilfe: Ausschütteln oder Ausbürsten, Waschmittelauswahl überprüfen bzw. Flüssigwaschmittel verwenden.

- Durch die heutigen Waschmittel (flüssig oder pulverartig) kann sich auch noch im letzten Spülwasser oder beim Endschleudern Schaum entwickeln. Dadurch wird das Spülergebnis jedoch nicht beeinflusst.

- Bitte prüfen Sie, bevor die Wäsche in die Waschmaschine gelegt wird, ob sich Metallteile an oder in Wäschestücken, wie z.B. Metallknöpfe, Bügel von Büstenhaltern usw. nicht lösen können. Es besteht sonst die Möglichkeit, dass derartige Teile in den Bottich gelangen und Geräusche verursachen.

Reparaturen dieser Art können auch innerhalb der Garantiezeit nicht kostenlos erfolgen.

- Waschen Sie kleine Wäsche-stücke (Söckchen, kleine Taschen-tücher, waschbare Gürtel etc.) in einem geeigneten Stoffbeutel oder in einem Kopfkissenbezug, weil diese Artikel zwischen Laugen-behälter und Trommel rutschen können.

- Der Waschvollautomat ist auf äußerst sparsamen Wasserverbrauch im Normalbetrieb eingestellt und arbeitet mit nur 3 Spülgängen. Möchten Sie, dass Ihre Wäsche in den Waschprogrammen (außer Wolle) intensiver gespült wird, können einige Spülgänge hinzugeschaltet werden (siehe "Taste EXTRA SPÜLEN"). Der Wasserverbrauch und die Laufzeit erhöhen sich.

Pflege und Wartung

Reinigen der Grobkörperfalle

Kontrollieren Sie von Zeit zu Zeit die im Sockelbereich des Gerätes vorhandene Grobkörperfalle. Dort können sich Fremdkörper, die mit der Wäsche ins Gerät gelangen, ablagern und die Ablaufpumpe blockieren.

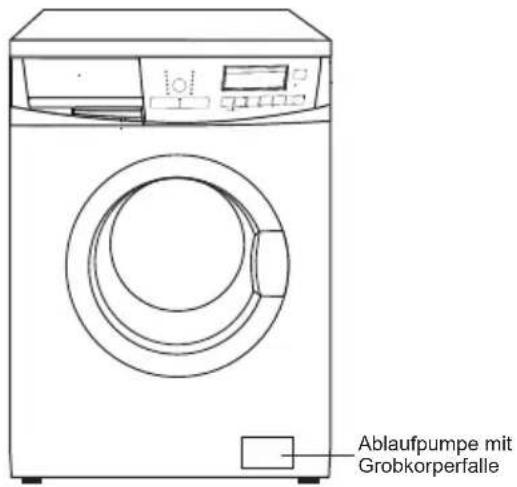

Ablaufpumpe mit Grobkörperfalle

Prüfen Sie immer erst die Grobkörperfalle bevor Sie den Kundendienst rufen.

Folgende Handgriffe sind erforderlich:

1. Netzstecker aus der Steckdose ziehen oder bei Festanschluss Sicherung abschalten oder entfernen.

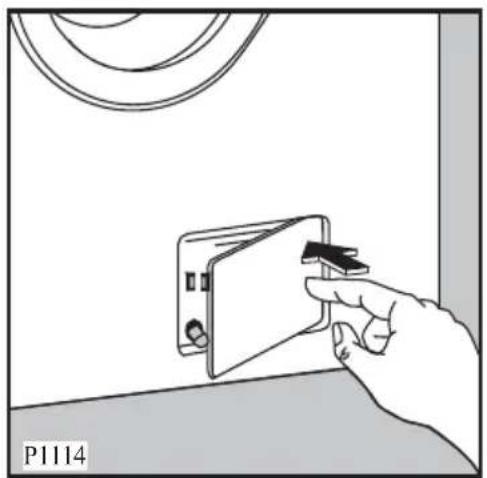

2. Die Klappe im rechten Bereich der Sockelblende durch Drücken öffnen.

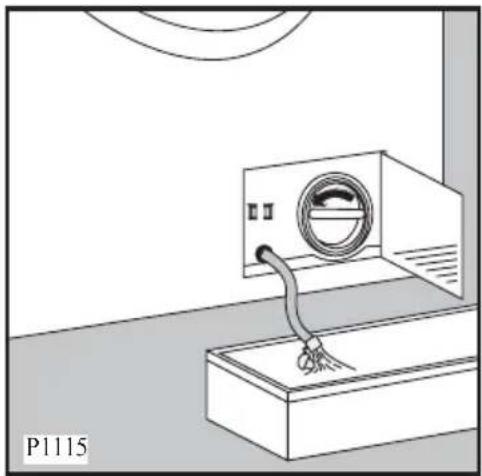

1. Notentleerungsschlauch aus seinem Sitz herausnehmen, Auffanggefäß unterstellen und Verschlussstopfen des Schlauchs herausziehen.

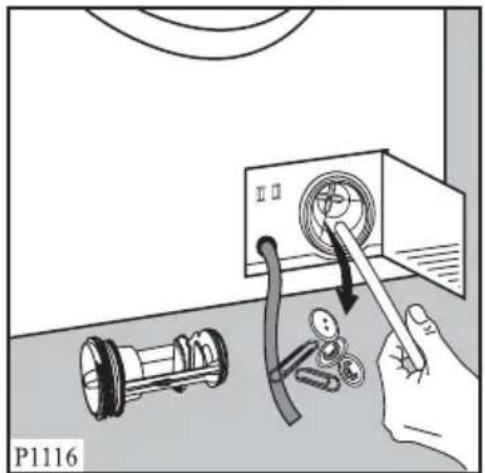

1. Wenn das Wasser vollständig abgelaufen ist, den Deckel der Grobkörperfalle entgegen dem Uhrzeigersinn abschrauben und herausziehen.
2. Fremdkörper (wenn vorhanden) aus dem Pumpengehäuse entfernen.

P1116

1. Notentleerungsschlauch wieder verschließen und in seinen Sitz einlegen.

1. Die Grobkörperfalle einsetzen und den Deckel im Uhrzeigersinn wieder fest verschrauben.

2. Klappe schließen.

Bitte beachten Sie, dass es durch eine verstopfte Grobkörperfalle zu Funktionsstörungen im Programmablauf kommen kann. Bevor Sie den Kundendienst rufen, überprüfen Sie bitte grundsätzlich die Grobkörperfalle, denn derartige Kundendienst-Einsätze können nicht kostenlos erfolgen.

Hinweis: Es ist normal, dass beim nächsten Programmstart die Pumpe ein sehr lautes Geräusch verursacht, da sich kein Wasser im Gerät mehr befindet.

Reinigung des Wassereinlaufsiebs

Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden.

Hierzu schrauben Sie zuerst die Überwurfverschraubung des Wasserschlauchs ab.

(Achtung! Vorher Wasserhahn schließen!).

Reinigung der Waschmittelschublade

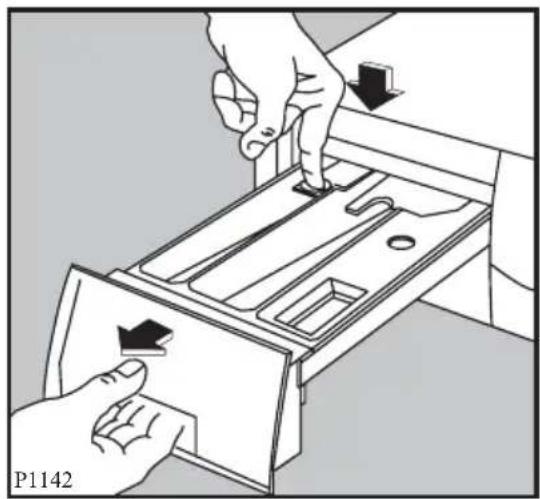

Die Fächer der Waschmittelschublade sollten von allen erkennbaren Waschmittelverkrustungen gesäubert werden. Verwenden Sie hierzu keine metallischen Gegenstände, eine Bürste und heißes Wasser (nicht kochend) genügen vollständig. Ziehen Sie die Schublade, durch Drücken der Arretierungs-Taste, heraus. Nach erfolgter Reinigung lässt sich die Schublade leicht wieder einschieben.

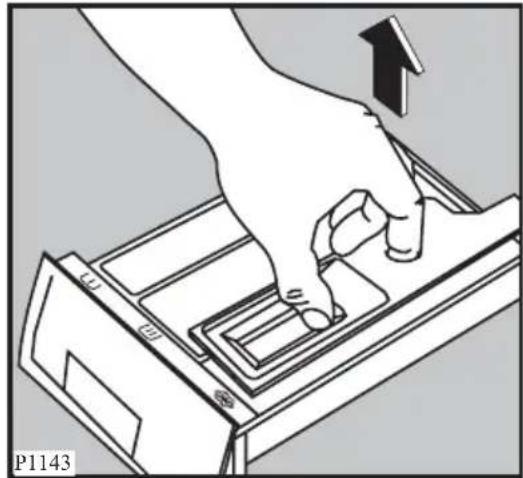

Der obere Teil des Weichspülfaches ist auch herausnehmbar.

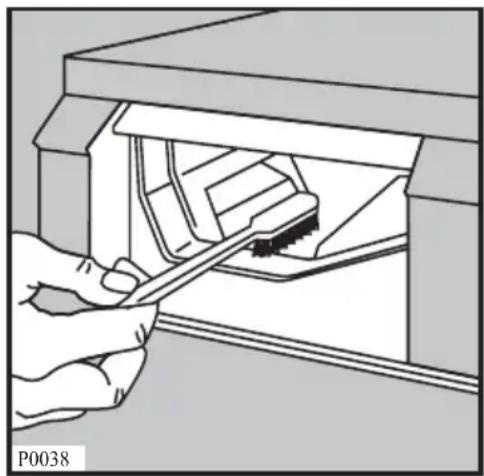

Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie alle Ankrustungen von Waschmitteln beseitigen.

Reinigung des Gehäuses

Das durch ausgewählte Einbrennlacke geschützte Gehäuse erspart Ihnen eine besondere Pflege. Das Abwischen nach dem Waschen mit einem feuchten Tuch ist vollkommen ausreichend. Selbstverständlich können Sie auch die Lackierung zusätzlich mit einem handelsüblichen Lackpflegemittel behandeln. Keinesfalls dürfen jedoch Scheuermittel oder Lösungsmittel verwendet werden.

Reinigung der Trommel

Die Waschtrommel besteht aus «Edelstahl rostfrei» und ist damit weitgehend korrosionsfest. Treten trotzdem Rostansätze auf, ist das stets auf eisenhaltige Fremdkörper zurückzuführen, die mit der Wäsche eingebracht wurden. Fremdrost ist auch bei «Edelstahl rostfrei» möglich.

Beim überwiegenden Waschen mit niedrigen Temperaturen und / oder Flüssigwaschmitteln besteht die Gefahr, von Keim- und Geruchsbildung im Gerät. Um die Trommel zu reinigen und die Geruchsbildung zu verhindern, sollte einmal im Monat ein Waschprogramm mit einer Temperatur von mindestens 60°C unter Zusatz eines Pulverwaschmittels durchgeführt werden.

Damit das Gerät austrocknen kann, lassen Sie bitte nach dem Waschen die Einfülltür noch einige Zeit geöffnet.

Bedienungsblende

Reinigen Sie die Bedienungsblende nur mit mildem Reinigungsmittel (Seifenwasser) und einem weichen, nicht scheuernden Tuch.

Verwenden Sie keine scheuernden oder lösungsmittelhaltigen Putzmittel.

Vermeiden Sie außerdem bei der Vorbehandlung von Wäschestücken (z.B. mit Vorwaschsprays, Fleckensprays usw.) diese über die Bedienungsblende zu legen.

Die in den Sprays enthaltenen Lösungsmittel können evt. die Beschriftung der Blende angreifen.

Gummimanschette

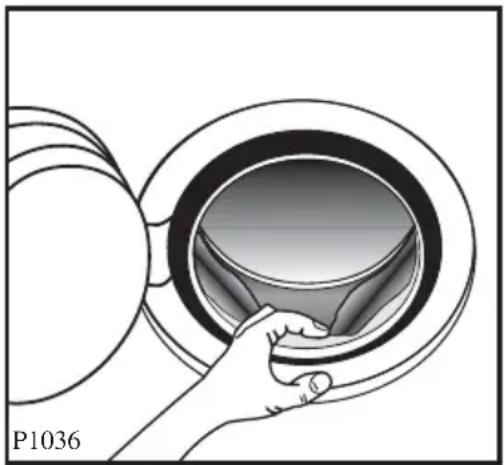

Kontrollieren Sie ab und zu die Gummimanschette am Umfang der Einfüllöffnung und entfernen Sie evtl. Fremdkörper, die mit der Wäsche ins Gerät gelangen und sich dort in der Falte ablagern können.

Rostbildung ist dadurch möglich, wenn derartige Gegenstände wie Nägel, Büroklammern usw. längere Zeit nicht entfernt werden.

Gerät entkalken

Bei richtiger Waschmitteldosierung ist ein Entkalken im allgemeinen nicht erforderlich. Falls Sie doch entkalken möchten, verwenden Sie hierzu ausschließlich Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen. Dosierung nach Herstellerangaben.

Notentleerung

Wenn Sie aus zwingenden Gründen, z.B. bei Stromausfall, defektem Gerät usw., das Gerät entleeren müssen, gehen Sie bitte wie folgt vor:

• Netzstecker aus der Steckdose ziehen.
  ● Wasserhahn schließen.
• Abkühlung der evtl. aufgeheizten Lauge abwarten.
• Pumpen-Klappe durch Drücken öffnen.
• Ein flaches Auffanggefäß bereitstellen, um die ablaufende Waschlauge aufzufangen.

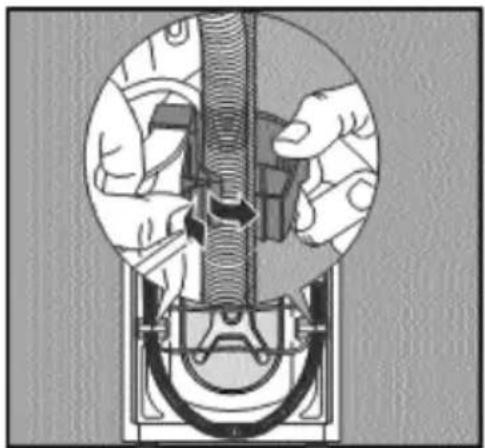

• Notentleerungsschlauch aus seinem Sitz herausnehmen, Auffanggefäß unterstellen, Verschlussstopfen des Schlauchs herausziehen.
  Die Waschlauge läuft ab. Je nach Laugenmenge kann es erforderlich sein, das Auffanggefäß mehrfach auszuleeren. Dazu den Notentleerungsschlauch zwischenzeitlich wieder mit dem Verschlussstopfen verschließen.

Wenn die Waschlauge vollständig abgelaufen ist:

• Grobkörperfalle ggf. reinigen. (siehe Kapitel "Entnahme der Grobkör-perfalle").
• Notentleerungsschlauch verschließen und in seinen Sitz einlegen.
• Klappe in Sockelblende schließen.

Aufstellung in einem frostgefährdeten Raum

Steht Ihr Gerät in einem solchen Raum, müssen Sie in der kalten Jahreszeit nach dem Waschen das Restwasser entleeren (siehe Notentleerung) und ebenso den Zulaufschlauch am Wasserhahn abschrauben und vollständig entleeren. Falls der Ablaufschlauch in einer Schleife verlegt wurde, muss auch dieser entleert werden.

Sollte der im Gerät befindliche Einlauf-siphon vereist sein, füllen Sie vorsichtig 0,5 Liter heißes Wasser in die Waschmittelschublade, damit das Eis auftauen kann.

Gummiteile im Gerät

Teile aus Gummi unterliegen nicht nur dem Verschleiß, sondern auch der natürlichen Alterung. Dies trifft auch für alle Gummiteile Ihres Waschautomaten zu. Wir empfehlen Ihnen die sorgfältige Beobachtung des Wasserzulaufschlauchs. Wir wollen damit nicht sagen, dass wir hier nicht vorgesorgt hätten. In ständiger Eingangskontrolle werden diese Schläuche mit 60 bar Prüfdruck belastet. Nach langer Betriebszeit sollten Sie diesen Wasserzulaufschlauch auswechseln. Bestellen können Sie dieses Ersatzteil bei Ihrem zuständigen Kundendienst oder in der Ersatzteil-Zentrale, Duisburger Straße 57, 90451 Nürnberg.

Unterbau des Geräts

Abnehmen der Arbeitsplatte

Unterbau- und Nischenmaße

570÷600 820 600 820 595 600 P0901

Achtung!

Bei allen Arbeiten am Gerät muss der Netzstecker gezogen bzw. die elektrische Zuleitung vom Netz getrennt sein.

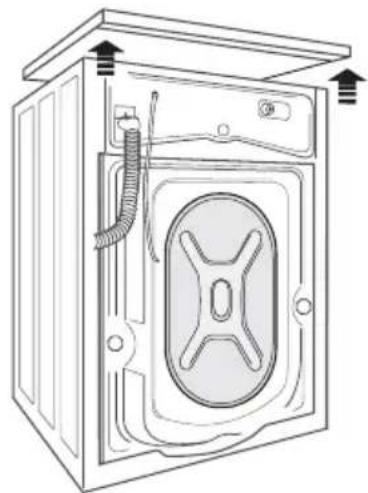

Die Schrauben auf der Geräterückseite herausschrauben (siehe Pfeile). Arbeitsplatte nach hinten schieben und abnehmen. Anschließend muss aus Sicherheitsgründen ein Unterbaublech montiert werden, das über die Bestellannahme unter der Produkt Nr. 00.726.262 bezogen werden kann.

Behebung kleiner Störungen

Hinweise zur Behebung kleiner Störungen

Wenn Sie unsere Ratschläge beachten, werden Sie immer Freude an Ihrem Waschvollautomaten haben.

Sollte trotzdem eine Störung auftreten, prüfen Sie bitte erst die nachfolgend angeführten Punkte, bevor Sie einen Fachmann zu Rate ziehen.

Was ist, wenn...

... das Waschprogramm nicht anläuft?

●Sitzt der Netzstecker fest in der Steckdose?
●Führt die Steckdose Spannung, ist die Sicherung intakt? (mit einem anderen elektrischen Gerät, z. B. Tischlampe o. ä. prüfen).
- Haben Sie alle Handgriffe richtig ausgeführt, wie in der Gebrauchsanweisung beschrieben?
●Ist die Tür richtig geschlossen?
● Wurde die Taste 10 gedrückt?
●Wurde eine Startzeit-Vorwahl eingestellt?
●Wurde die Kindersicherung aktiviert?

... Wasser aus dem Gerät läuft?

●Sind die Verschraubungen am Wasserzulaufschlauch fest angezogen?

- Ist das Flusensieb richtig eingesetzt?

... das Gerät beim Schleudern stark vibriert?

●Haben die Stellfüße festen Bodenkontakt?
- Ist die Transportsicherung vollständig entfernt?

... die Wäsche am Programmende nicht ausgeschleudert ist

●Durch das eingebaute Unwuchtkontrollsystem erkennt das Gerät zu Beginn des Schleudervorgangs eine zu große Unwuchtbildung (z.B. bei kleiner Wäschebeladung oder nur großen Wäschestücken). Tritt dieser Fall ein, beendet das Gerät das Waschprogramm nicht mit der maximalen sondern mit einer reduzierten Schleuderdrehzahl, um einen eventuellen Schaden am Gerät zu vermeiden.

... die Wäsche am Programmende nicht ausgeschleudert ist oder das Wasser des letzten Spülgangs nicht abgepumpt

●Die OHNE SCHLEUDERN, SPÜLSTOPP oder LEISE Funktion wurde gewählt. Wählen Sie das Programm Abpumpen oder Schleudern, um das Wasser abzupumpen.

... das Schleudern nur verzögert beginnt?

- Das elektronische Unwucht-Kontrollsystem hat aufgrund ungünstiger Wäscheverteilung angesprochen. Die Wäsche wird aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein bis das Endschleudern abläuft.

... der Weichspüler nicht eingespült wird bzw. das Fach für Pflegemittel mit Wasser gefüllt ist?

●Der Saugheber im Fach für Pflegemittel ist verstopft.

...der Strom ausfällt?

• Drücken Sie dieTaste 2 um das Gerät auszuschalten und den Netzstecker ziehen.
• Bei Stromausfall oder Gerätedefekt kann eine Notentleerung über das Flusensieb erfolgen (siehe "Notentleerung").

Die Einfülltür lässt sich öffnen, damit die Wäsche entnommen werden kann.

...Geruchsbildung in der Trommel?

• Wurde häufig bei niedrigen Temperaturen und/ oder mit Flüssigwaschmittel gewaschen? Einmal im Monat sollte ein Waschprogramm mit einer Temperatur von mindestens 60°C unter Zusatz eines Pulverwaschmittels durchgeführt werden, um Geruchsbildung zu verhindern.
• Ist die Waschmittel-Einspülschublade gesäubert und zum Trocknen offen gehalten?
• Ist der Ablaufschlauch vor dem Siphon im Bogen verlegt, sodass das Brauchwasser nicht zurück zum Gerät fließen kann?

Hinweis:

Verschiedene Fehler werden durch 3 Signaltöne und im Multidisplay wie folgt angezeigt:

... im Multidisplay wird E10 angezeigt und die rote Lampe der Taste 10 blinkt?

Der Code Eöbedeutet, es läuft kein Wasser zu.

●Ist der Wasserhahn geöffnet?
- Ist das Sieb im Wasserzulaufschlauch sauber?

- Ist der Wasserhahn verkalkt oder defekt?

... im Multidisplay wird E20angezeigt und die rote Lampe der Taste 10 blinkt?

Der Code E20bedeutet, das Wasser wird nicht abgepumpt.

• Ist der Wasserablaufschlauch eventuell geknickt, oder verdreht?
• Ist die Ablaufpumpe verstopft?
• Wurde die maximale Abpump-höhe von 1m überschritten?
• Ist bei Siphonanschluss, evtl. der Siphon verstopft?

... im Multidisplay wird E40angezeigt und die rote Lampe der Taste 10 blinkt?

Der Code E40bedeutet, dass die Einfülltür nicht geschlossen ist.

- Einfülltür fest zudrücken.

...die grüne Lampe der Taste 10 blinkt, alle anderen Lampen sind aus?

das Gerät ist im Standby-Modus. Durch Druck auf die Taste 10 setzen Sie das Gerät wieder in den Aktiv-Modus.

Beachten!

Prüfung bzw. Beseitigung vorstehender Fehlerursachen muss Ihnen unser Kundendienst auch während der Garantiezeit berechnen.

Kundendienst

Wichtig!

Tritt eine Störung auf, so prüfen Sie bitte zunächst, ob Sie auch die in dieser Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet haben, bevor Sie den Kundendienst rufen.

Störung

Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unseren

- Technischen Kundendienst - "Profectis".

Die Kundendienst-Adressen der nächstgelegenen Servicestelle finden Sie im Internet unter:

Deutschland

www.quelle.de www.profectis.de

Österreich

www.quelle.at

Die Service-Hotline ist der direkte Draht zu allen Kundendienststellen in Deutschland:

Service - Hotline

0180 - 5 60 60 20

Ersatzteilbestellung

0180 - 5 13 60 20

0,14 € je Minute aus dem Festnetz der T-Com (Stand 01/2007)

Die Telefonnummer für den Kundendienst in Österreich entnehmen Sie bitte dem örtlichen Telefonbuch oder dem aktuellen Quelle-Katalog.

Störungsmeldung

Angaben bei einer Störung:

a) Vollständige Anschrift
b) Telefonnummer mit Vorwahl
c) Produkt-Nummer
d) Privileg-Nummer

Die Produkt- und Privileg-Nummer finden Sie auf dem Geräte-Typenschild, das im Bereich der Einfüllöffnung angebracht ist.

Die Angabe der beiden Nummern macht dem Kundendienst eine gezielte Ersatzteilvorbereitung möglich.

Übertragen Sie deshalb die Nummern vom Typenschild gleich in diese Gebrauchsanweisung.

Produkt-No ......

Privileg-No ....

Achtung!

Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Kindersicherung

Einstellung der Kinder- sicherung

Bei eingestellter Kindersicherung kann die Einfülltür nicht mehr geschlossen und kein Waschprogramm gestartet werden.

Einstellung:

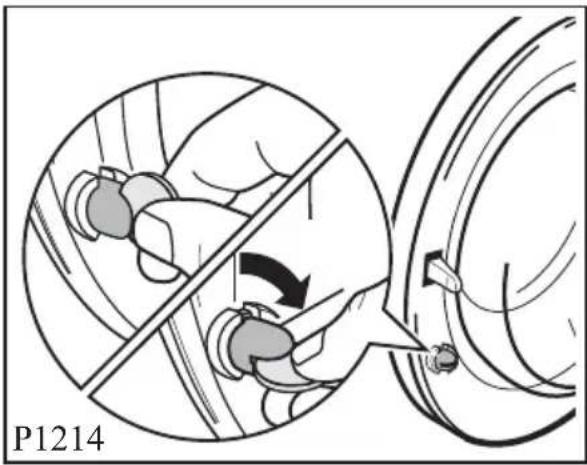

1. Den Drehknopf, an der Innenseite der Einfülltür, mit einer Münze im Uhrzeigersinn bis zum Anschlag drehen. Bitte achten Sie darauf, dass die Drehung des Knopfes in unge-drücktem Zustand durchgeführt wird.

1. Der Drehknopf darf sich nach dem Einstellen nicht in gedrückter Position befinden, sonst ist die Kindersicherung, nicht wirksam.

Richtig!Falsch! P1213

Aufhebung:

Drehknopf mit einer Münze entgegen dem Uhrzeigersinn bis zum Anschlag drehen.

Technische Daten / Abmessungen

78614 78616 78618

Fassungsvermögen:

(Trockenwäsche)....6 kg....6 kg....6 kg

Gesamtanschlusswert....2200 W ....2200 W ....2200 W

Heizung ....1950 W ....1950 W ....1950 W

(verstellbar durch Regulierfüße) .....85 cm .....85 cm.....85 cm

Gesamtbreite ....60 cm ....60 cm....60 cm

Gesamttiefe 60 cm 60 cm 60 cm

Einbautiefe....68 cm ....68 cm....68 cm

Gesamtgewicht 69 kg 71,5 kg 71,5 kg

Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien, die eine CE-Kennzeichnung vorsehen.

Programmübersicht

Programm	WASCHPROGRAMME	Zusatzfunktionen über Tasten	Wäsche-menge max.*
Koch-/Buntwäsche Kalt-95°oder 90° (je nach Modell)	Koch-/Buntwäsche ohne Vorwäsche normal verschmutzte Baumwollwäsche.	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP, LEISE, VOR-WÄSCHE, FLECKEN**, INTENSIV, BÜGELFIX, EXTRA SPÜLEN, EXTRA KURZ	6 kg
Bunt E-Spar 40°-60°	Dieses Programm kann für leicht bis normal ver-schmutzte Koch- und Buntwäsche gewählt werden. Dieses Programm reduziert die Wassertemperatur und verlängert die Waschzeit. Dies ermöglicht ein wirtschaftliches Waschen.	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP, LEISE, VOR-WÄSCHE, FLECKEN, BÜGELFIX, EXTRA SPÜLEN	6 kg
Pflegeleicht Kalt-60°	Pflegeleicht ohne Vorwäsche z.B. Synthetics, Leibwäsche, Buntwäsche, bügelfreie Hemden. Bei 30° geeignet für 5 Oberhemden.	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP, LEISE, VOR-WÄSCHE, FLECKEN**, BÜGELFIX, EXTRA SPÜLEN, EXTRA KURZ	3 kg
Feinwäsche Kalt-40°	Feinwäsche Für alle zarten Gewebe.	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP, LEISE, VOR-WÄSCHE, FLECKEN**, EXTRA SPÜLEN, EXTRA KURZ	3 kg
Handwäsche/Wolle/Kalt-40°	Handwäsche/WolleWollwaschprogramm für Wollsiegelmaschenwaren mit Einnähetikett «mit Spezialausrüstung - filzt nicht» und handwaschbare Wolle.	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP, LEISE	2 kg
Seide/Dessous Kalt-40°	Dieses Programm eignet sich zum Waschen sehr empfindlicher Wäschestücke, wie z.B. Unterwäsche, Spitzen-BHs usw.	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP, LEISE	2 kg

Nach Programmende, Gerät ausschalten, durch Drücken der Taste 2.
Das Programm "Bunt E-Spar 60°C" ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75/EWG.
Hinweis: Programmeinstellung für Prüfungen nach bzw. in Anlehnung an EN 60 456 und IEC 60 456.
Bei Zusatzfunktion Extra Kurz entsprechendes Kapitel auf Seite 19 beachten.
* Maximale Wäschemenge bei Programmen ohne gewählte Zusatzfunktionen.
Bei Zusatzfunktion Extra Kurz und Bügelfix bitte auch Aufstellung "Füllmenge" auf Seite 13 beachten.
** Die Option FLECKEN kann nur bei Temperaturen von 40°C oder höher angewählt werden.

Programmablauf/Verbrauchswerte

Waschmittelzugabe		Programmablauf				Verbrauchswerte *
Haupt-wäsche	Weichspüler Veredelungs-mittel	Haupt-wäsche	Spülgänge	Normal-Schleudern und Abpumpen	Schon-Schleudern und Abpumpen	Strom (kWh)	Wasser (Liter)	Zeit (Std. Min)
X	Nach Bedarf und Erfordemissen. Die Füllmenge darf das Maximalniveau in der Einspülkammer nicht überschreiten.	X	X	X		2.1**	52**	Das Multidisplay zeigt die voraussichtliche Restlaufzeit (in Stunden.Minuten) bis zum Programmende an.
X		X	X	X		0.90	37
X		X	X		X	0.85**	45**
X		X	X		X	0.45	64
X		X	X		X	0.4	54
X		X	X		X	0.4	54

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.
** In diesen Programmen wird die Wasserzufuhr an die Beladung angepasst, welche zu Beginn des Programms vom Gerät ermittelt wird.

Programmübersicht

Programm	WASCHPROGRAMME UND SONDERPRO-GRAMME	Zusatzfunktionen über Tasten	Wäsche-menge max.
Superblitz 14 MIN. 30°	Zum schnellen Waschen von verschwitzter und leicht verschmutzter Feinwäsche.	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP	1 kg
Express 45 MIN. 60°	Ein Blitz-Programm für leicht angeschmutzte Wäsche. Die Wassertemperatur beträgt 60°C,die Programmdauer ca. 45 Minuten. Für Wolle nicht geeignet.	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP, EXTRA SPÜLEN	3 kg
Jeans Kalt-40°	Sonderprogramm für Jeansstoffe, -hosen, -hemden, -jacken. Die Maschine führt einen zusätzlichen Spülgang durch.	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP, LEISE, VOR-WÄSCHE, BÜGELFIX	3 kg
Schleudern	Kleine Handwäsche, die Sie nicht im Gerät gewaschen haben, können Sie diesem Schleudergang unterziehen, ebenfalls auch an jedes Teilprogramm anzuschließen.	SCHLEUDERN	6 kg
Abpumpen	Abpumpen des letzten Spülwassers bei den Waschprogrammen mit Funktion Spülstopp oder Leise.		6 kg
Spülen	Mit diesem Programm lassen sich Baumwoll-Wäschestücke spülen und schleudern, die mit der Hand gewaschen wurden. Die Maschine führt 3 Spülgänge durch, anschließend erfolgt ein Schleudergang mit der höchsten Schleuderdrehzahl. Je nach Wäscheart, evtl die Drehzahl reduzieren. Flüssiges Zusatzmittel wird aus Waschmittelfach	SCHLEUDERN, OHNE SCHLEUDERN, SPÜL-STOPP, LEISE, BÜGELFIX, EXTRA SPÜLEN	6 kg

Nach Programmende, Gerät ausschalten, durch Drücken der Taste 2.

Programmablauf/Verbrauchswerte

Waschmittelzugabe		Programmablauf Verbrauchswerte *
Haupt-wäsche	Weichspüler Veredelungs - mittel	Haupt-wäsche	Spülgänge	Normal-Schleudern und Abpumpen	Schon-Schleudern und Abpumpen	Strom (kWh)	Wasser (Liter)	Zeit (Std. Min)
X	X	X	X		X	0.18	42	Das Multidisplay zeigt die voraussichtliche Restlaufzeit (in Stunden.Minuten) bis zum Programmende an.
X	X	X	X		X	0.85	47
X	X	X	X	X		0.45	47
				X		-	-
						-	-
	X	X	X			-	-

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.

Gewährleistung

Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht.

Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an.

Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges.

Quelle GmbH. 90762 Fürth

Waschvollautomat

78614 Produkt-Nº 00.475.808

78616 Produkt-№ 00.433.225

78618 Produkt-Nº 00.474.985
