BEDIENUNGSANLEITUNG Dynamic Duo 7512 PRIVILEG

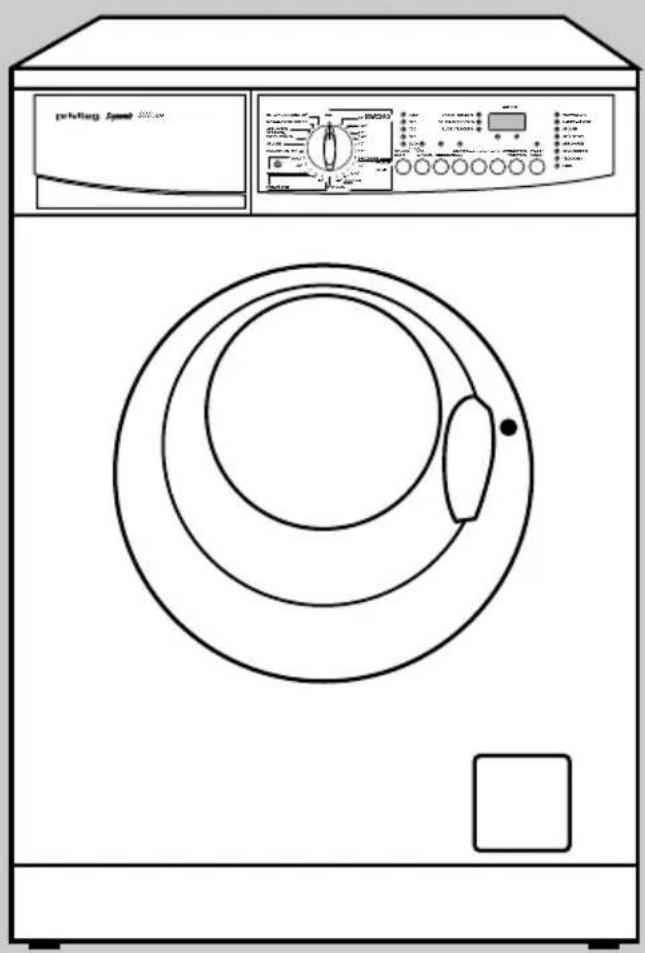

Wasch-Trockenvollautomat

Dynamic Duo 7512

printing Speed 200.00 19830 19840 19850 19860 19870 19880 19890 19900 19910 19920 19930 19940 19950 19960 19970 19980 19990 20000

Gebrauchsanweisung

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für Ihren Einkauf bei Quelle. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlass.

Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anweisung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden.

Bitte lesen Sie diese Anweisung vor der Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Wasch-Trockenvollautomaten.

Ihre Quelle

Hotline 📞 Quelle direkt

Sollten die in der Gebrauchsanweisung angeführten Hinweise nicht ausreichen, helfen Ihnen kompetente Fachleute weiter.

Rufen Sie uns an:

Montag - Freitag von 8.00 - 20.00 Uhr

Samstag von 9.00 - 14.00 Uhr

Info - Telefon 0180 - 52 54 757

Transportschaden

Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt bei Ihnen angekommen ist. Falls Sie einen Transportschaden feststellen, nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an die Quelle-Verkaufsstelle, bei der Sie das Gerät gekauft haben oder an das Regional-lager, das es angeliefert hat.

Die Telefonnummer finden Sie auf dem Kaufbeleg bzw. auf dem Liefer-schein.

Verpackungs- und Altgeräte-Entsorgung 4

Sicherheitshinweise und Warnungen 5-6

Hinweise 6

Gerätebeschreibung 7

Entfernen der Transportsicherungen 8-9

Installation.... 10

Aufstellung 10

Wasserzulauf 10

Wasserablauf.... 11

Elektrischer Anschluss 11

Umweltschutz und Spar-Tipps 12-13

Füllmenge 13

Beschreibung der Bedienungsblende 14

Bedienung/Einstellung der Programme 15-23

Einfüllen der Wäsche 24

Öffnen und Schließen der Einfülltür.... 24

Waschmittelzugabe 25

Kurzanweisung 26

Waschvorbereitungen 27

Internationale Pflegekennzeichen 28

Flecken in der Wäsche 29

Färben und Entfärben 30

Wäschegewichte 30

Ratschläge und Tipps 31

Waschmittelart und -menge.... 32-33

Trocknungs-Hinweise 34-39

Pflege und Wartung 40-42

Reinigen des Flusensiebs 40

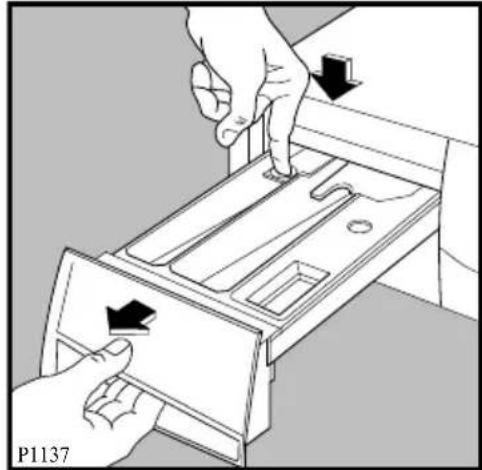

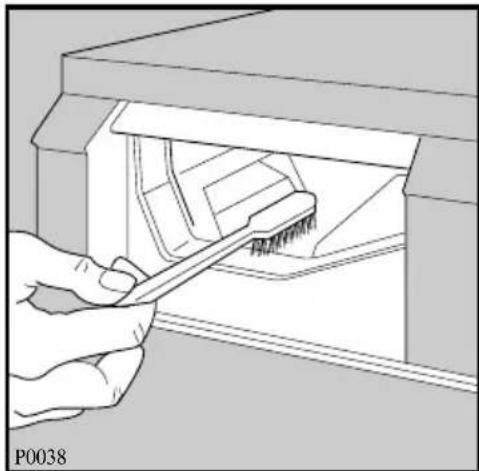

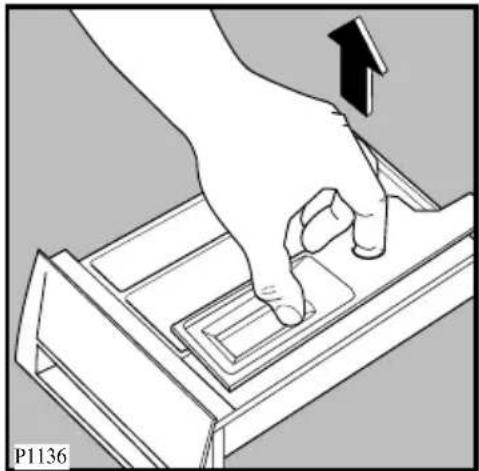

Reinigung der Waschmittelschublade 41

Unterbau des Geräts 43

Behebung kleiner Störungen.... 44-45

Was ist, wenn 44

Kundendienst 46

Technische Daten/Abmessungen 47

Programmübersicht/Waschen 50-52

Programmablauf und Verbrauchswerte/Waschen 51-53

Programmübersicht/Trocknen 54

Verbrauchswerte/Trocknen 55

Garantie-Information 56

Verpackungsentsorgung

Verpackungen und Packhilfsmittel von Quelle Elektro-Großgeräten sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

- Verpackungen von Großgeräten können Sie bei der Anlieferung der Geräte unseren Vertragsspediteuren zurückgeben. Diese veranlassen dann die Weitergabe zur Verwertung bzw. Entsorgung.

Falls Sie davon nicht Gebrauch gemacht haben, empfehlen wir Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei Quelle nur recyclingfähige Kunststoffe zugelassen, z.B.:

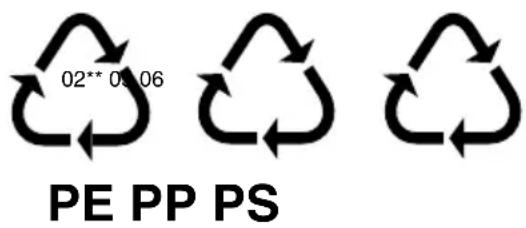

02** 03 06 PE PP PS

In den Beispielen steht

PE für Polyethylen** 02 = PE-HD

$$ 0 4 \stackrel {\wedge} {=} P E - L D $$

PP für Polypropylen

PS für Polystyrol

Entsorgung der Altgeräte

Das Altgerät ist vor der Verschrottung funktionsuntüchtig zu machen, d. h. das Netzkabel muss entfernt werden. Ebenso muss der Türverschluss unbrauchbar gemacht werden, damit Kinder sich nicht selbst einschließen können.

Alle Kunststoffteile des Geräts sind mit international genormten Kurzzeichen gekennzeichnet. Somit ist bei der Geräteentsorgung eine Trennung nach sortenreinen Kunststoffabfällen für umweltbewusstes Recycling möglich.

Bitte erfragen Sie in Ihrer Gemeindeverwaltung die zuständige Entsorgungsstelle.

Auf besonderen Wunsch nehmen wir bei Anlieferung des Neugeräts das Altgerät gegen eine geringe Gebühr sofort zurück.

Sicherheitshinweise und Warnungen

Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

• Die Benutzung des Geräts darf nur durch Erwachsene erfolgen. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.
• Es ist nicht zulässig und außerdem gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
• Lassen Sie die beim Elektro- bzw. Wasseranschluss des Geräts entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Entfernen Sie vor der Inbetriebnahme sorgfältig das ganze Verpackungs- und Transportsicherungsmaterial, sonst könnten Gerät und Wohnung schwerwiegende Beschädigungen erleiden (siehe entsprechenden Abschnitt in der Gebrauchsanweisung).
• Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.
• Der Aufstellplatz darf nicht mit textiler Auslegware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.
• Das Gerät ist für den Haushalt und nur zum Waschen und Trocknen haushaltsüblicher Wäsche bestimmt.

Wird der Waschtrockner falsch bedient oder zweckentfremdet eingesetzt, kann keine Haftung für eventuelle Schäden übernommen werden.

- Es kann vorkommen, dass Haustiere in das Gerät gelangen. Versichern Sie sich daher vor Inbetriebnahme des Geräts, dass sich nur Wäsche darin befindet.

- Wäsche, die mit Chemikalien, wie z.B. Waschbenzin, Fieckenentfernern o. ä., vorbehandelt wurde, darf nicht in dem Gerät gewaschen bzw. getrocknet werden. Diese Wirkstoffe könnten aufgrund Ihrer Flüchtigkeit eine Explosion verursachen.

- Während des Waschens bei hohen Temperaturen und während des Trocknens wird die Einfülltür sehr heiß. Diese deshalb nicht berühren und Kinder vom Gerät fernhalten.

- Überprüfen Sie stets, bevor Sie das Gerät öffnen, durch die Einfülltür, ob das Wasser abgepumpt wurde. Sollte sich noch Wasser im Waschbottich befinden, lassen Sie abpumpen, bevor Sie die Einfülltür öffnen. Ziehen Sie im Zweifelsfall die Gebrauchsanweisung zu Rate.

- Unterbrechen Sie nach Gebrauch des Geräts die Stromzufuhr und drehen Sie den entsprechenden Wasserhahn zu.

• Trennen Sie bei Pflege- und Wartungsarbeiten das Gerät vom Stromnetz. Dazu den Netzstecker aus der Steckdose ziehen oder die Sicherung im Sicherungskasten ausschalten bzw. herausdrehen.
• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen.

Wenden Sie sich an die für Ihren Bereich zuständige Kunden-dienststelle.

Die Anschriften sind im Quelle-Katalog zu finden.

Hinweise

• Eventuell befinden sich in Ihrem Wasch-Trockenvollautomaten geringe Wasserrückstände. Diese sind auf die sehr gründlichen Prüfungen im Werk zurückzuführen, denen jedes Gerät unterzogen wird.
• Das im Vergleich zu früheren Wasch-Trockenvollautomaten abweichende Geräusch beim Schleudern Ihres neuen Geräts ist Kennzeichnung einer modernen Antriebstechnik mit einem elektronisch geregelten Universalmotor.

Dieser neue Antrieb ermöglicht

• das wäscheschonende Waschen mit Sanftanlauf,
• die bessere Wäscheverteilung beim Schleudern und
• das gute Standverhalten während des Schleuderns.

- In dem Gerät können Sie maschinen- und auch handwaschbare Wolle, sowie alle anderen handwaschbaren Textilien waschen. Siehe Seite 22.

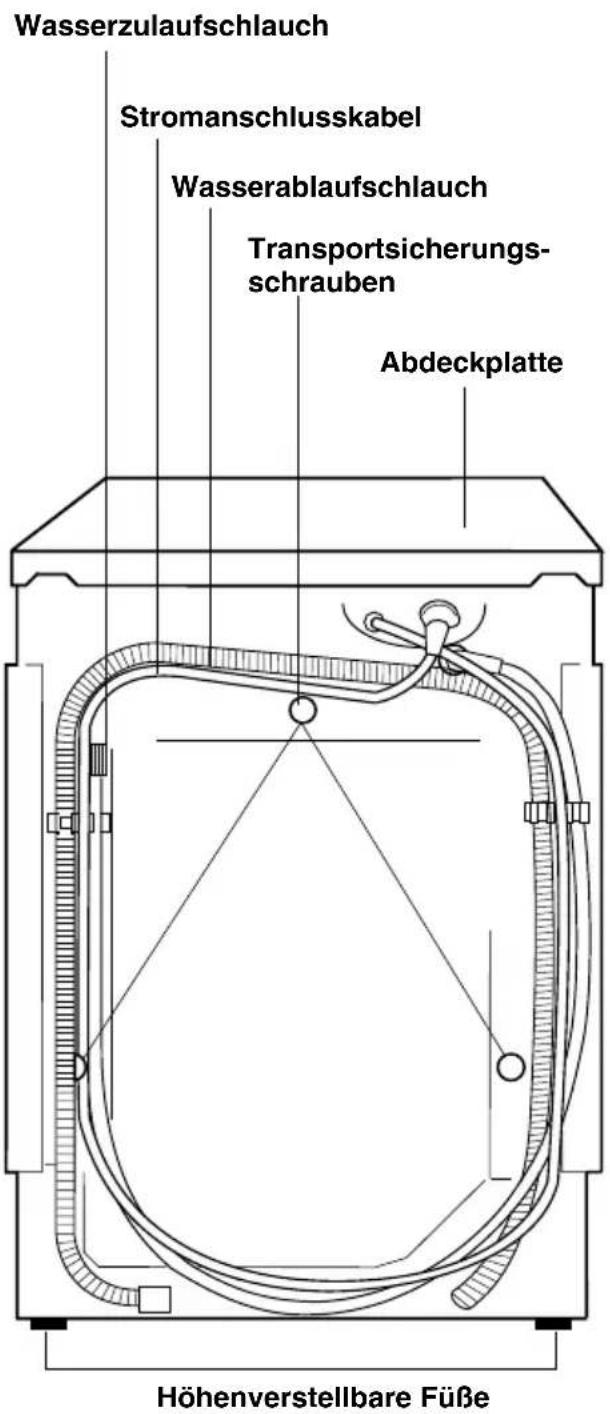

Gerätebeschreibung

Waschmittel- schublade Programm- wahlschalter Wahltasten Multidisplay Programmab- laufanzeige Wartungsklappe mit Flusensieb

Wasserzulaufschlauch Stromanschlusskabel Wasserablaufschlauch Transportsicherungsschrauben Abdeckplatte Höhenverstellbare Füße

Transportsicherung

Entfernen der Transportsicherungen

Achtung

Bevor Sie das Gerät zum ersten Mal einschalten, müssen unbedingt die Sicherheitsvorrichtungen für den Transport wie folgt entfernt werden.

1

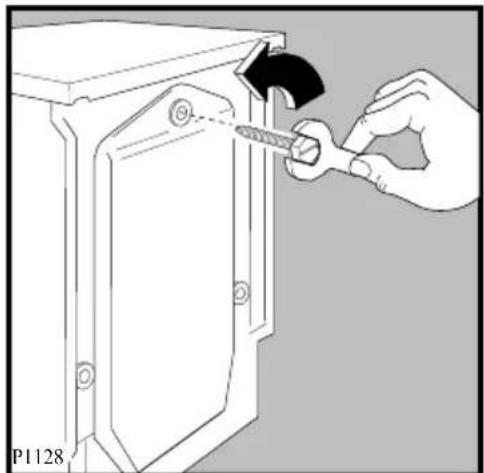

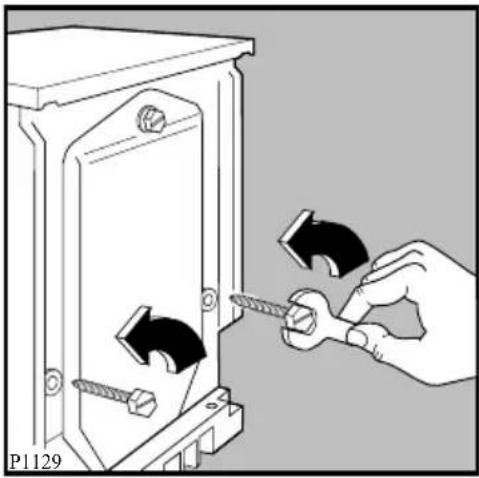

Drehen Sie mit dem Schraubenschlüssel, der dem Gerät beiliegt, die zwei unteren Schrauben aus der Rückwand heraus.

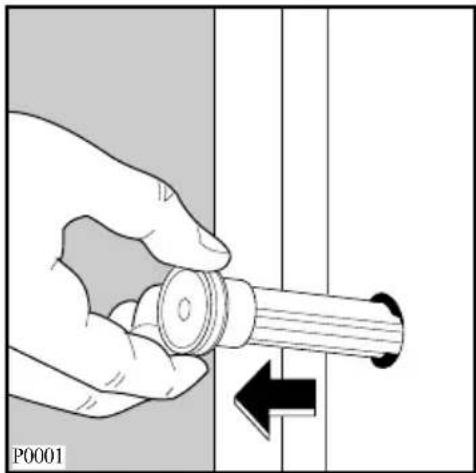

Ziehen Sie die 2 Kunststoffhülsen heraus.

Es ist ratsam, alle Sicherheitsvorrichtungen für den Transport aufzubewahren, weil sie bei einem eventuellen Umzug wieder montiert werden müssen.

3

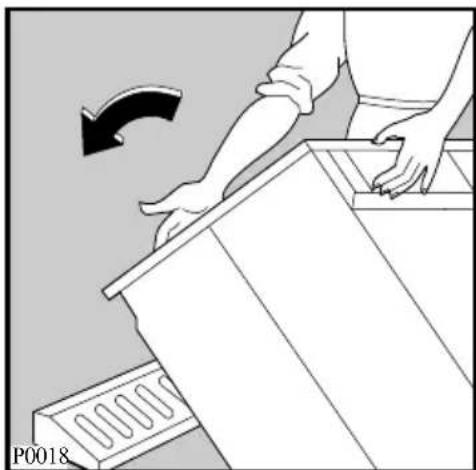

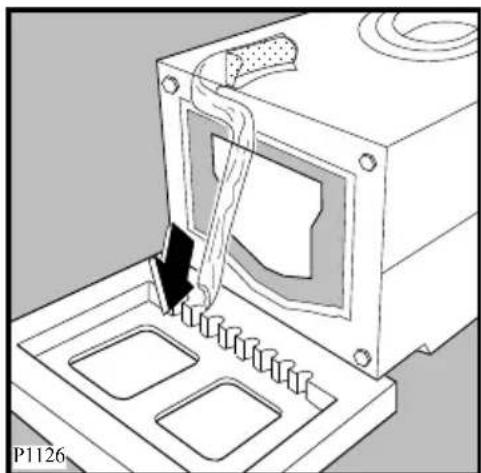

Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, dass die Schläuche nicht zerdrückt werden.

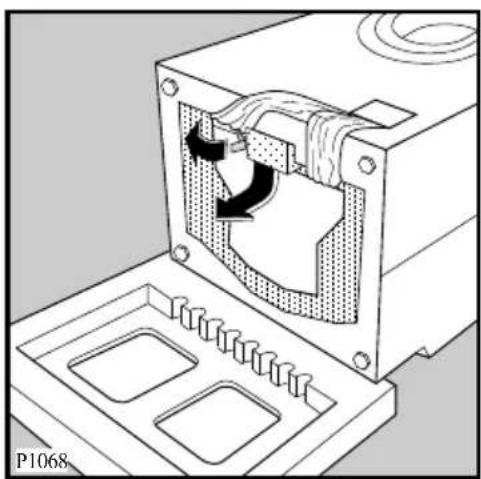

Entfernen Sie den Polystyrolblock vom Waschmaschinenboden, indem Sie den kleinen Arretierungshebel nach links schieben und dann den Polystyrolblock nach unten herausziehen.

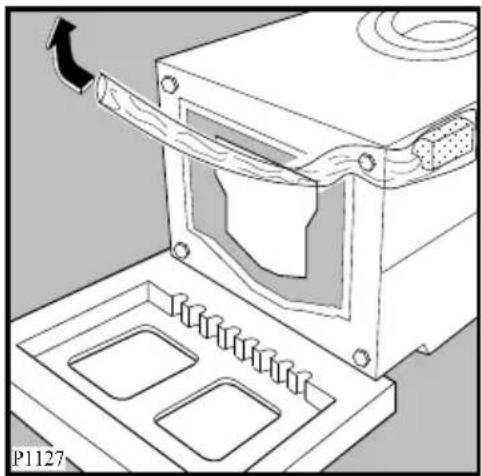

Ziehen Sie nun sorgfältig den linken Folienschlauch nach rechts und dann nach unten heraus.

Ziehen Sie ebenso sorgfältig den rechten Folienschlauch nach links und dann nach oben heraus.

Stellen Sie die Waschmaschine auf und drehen Sie die restliche Schraube aus der Rückwand heraus. Ziehen Sie die Kunststoffhülse heraus.

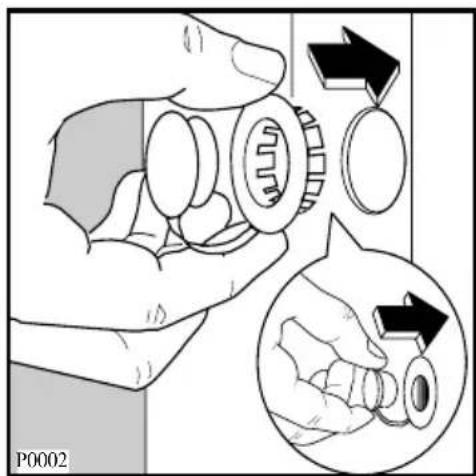

Verschließen Sie nun alle Öffnungen in der Rückwand mit den Kunststoffstöpseln, die sich im Beipack befinden. Hierzu die Stöpsel abtrennen und in die entsprechenden Löcher einstecken.

P0002

Ihr Gerät ist nun transportentriegelt und kann angeschlossen werden.

Installation

Aufstellung

Der Wasch-Trockenvollautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muss mit allen vier Füßen fest auf dem Boden stehen.

Waagerechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen.

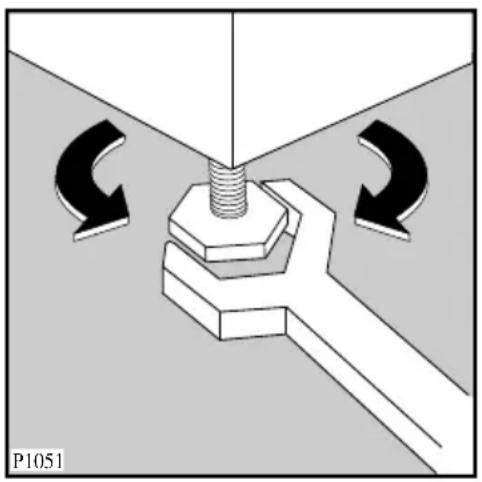

Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der vier Gerätefüße ausgleichen.

Das Verstellen der vier Gerätefüße ist durch den mitgelieferten Geräteschlüssel durchzuführen.

Unebenheiten des Bodens dürfen niemals durch Unterlegen von Holz, Pappe oder ähnlichen Materialien ausgeglichen werden!

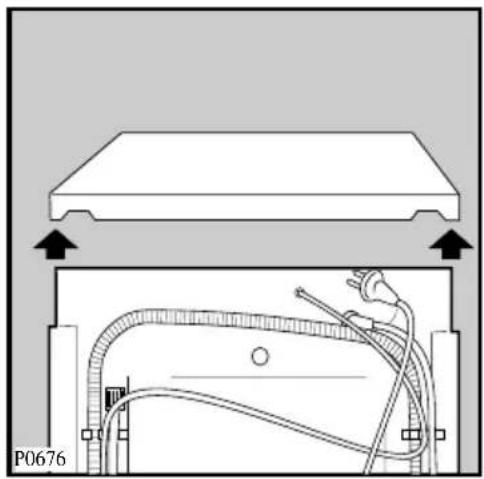

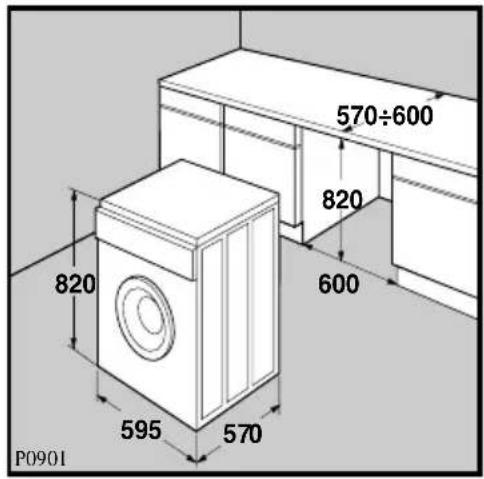

Hinweise zum Unterbau des Geräts in eine Möbelzeile, s. Seite 43.

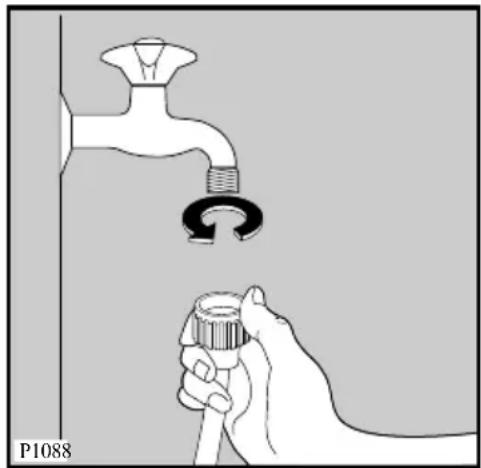

Wasserzulauf/Kaltwasser

Dazu ist ein Wasserhahn mit Schlauchverschraubung 3/4" erforderlich.

Der Wasserdruck (Fließdruck) muss 50 bis 800 kPa (0,5-8 bar) betragen.

Der Wasch-Trockenvollautomat kann ohne Rückflussverhinderer an jede Wasserleitung angeschlossen werden. Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW).

Den Zulaufschlauch, der sich an der Rückseite des Geräts befindet, am Wasserhahn fest anschrauben, die erforderliche Gummidichtung ist bereits in der Verschraubung des Zulaufschlauches vorhanden.

Bereits benutzte Schläuche dürfen nicht verwendet werden.

Bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die Anschlussstelle am Gerät und am Wasserhahn auf Dichtheit prüfen!

Zur Vermeidung von Wasserschäden muss der Wasserhahn nach dem Waschen abgestellt werden.

Wenn der an der Rückwand bereits montierte Wasserzulaufschlauch nicht lang genug ist, sollte dieser durch den Kundendienst fachgerecht verlängert bzw. ausgetauscht werden. Die verwendeten Zulaufschläuche müssen für einen Berstdruck von mindestens 60 bar ausgelegt und VDE geprüft sein.

Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten!

Wasserablauf

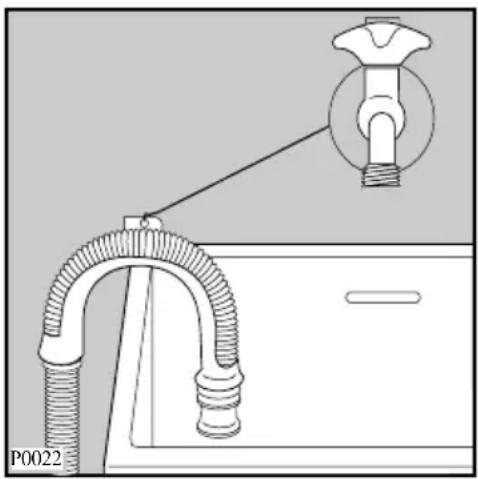

Für den Siphonanschluss ist auf dem Ablaufschlauch ein Gummiformteil montiert. Der Ablaufschlauch sollte siphonseitig mit einer Schelle befestigt werden. Ist kein Siphonanschluss vorgesehen, muss der Ablaufschlauch in den beiliegenden Krümmer eingeschoben werden und kann dann über den Rand eines Wasch- oder Spülbeckens ausreichender Größe oder in eine Badewanne eingehängt werden. Der Beckenrand darf jedoch nicht höher als 100 cm über dem Fußboden liegen. Ein genügend großer Abflussquerschnitt muss gewährleistet sein. Kleine Handwaschbecken eignen sich deswegen nicht.

Der Ablaufschlauch ist knickfrei zu verlegen und während des Betriebs gegen Herunterfallen zu sichern (z.B. an der Öse des Krümmers).

Auslaufhöhe:

minimal 60 cm maximal 100 cm

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter.

Das Gerät entspricht den VDE-Vorschriften.

Besondere Vorschriften des örtlichen Elektrizitätswerks sind genauestens zu beachten.

Nur für Österreich

Bei installationsseitiger Verwendung eines Fehlerstromschalters muss dieser auch für pulsierende Fehlerströme geeignet sein.

Wichtig!

Das Stromanschlusskabel muss nach Aufstellung des Geräts leicht zugänglich sein.

Zunächst sollten Sie sich unbedingt über die Vorzüge unseres neuentwickelten Waschverfahrens informieren.

ENERGIESPAREN und Umweltschönung geht uns alle an.

In dem neuen Wasch-Trockner mit Jet-Waschsystem wird umweltscho-nendes Waschen ermöglicht.

Jet-Waschsystem

Das Jet-Wasch-System setzt neue Maßstäbe für die Waschtechnik der Gegenwart und der Zukunft. In den Normal- und Schonwaschprogrammen wird die Wäsche nass in der Trommel bewegt ohne in der Waschlauge zu schwimmen. Dadurch wird der Wasserverbrauch erheblich reduziert. Der Wasserzulauf erfolgt nur solange, bis die Wäsche kein Wasser mehr aufsaugt und eine genau dosierte Wassermenge für den Waschvorgang zur Verfügung steht.

Diese nicht gebundene Waschlauge wird im Bottich erhitzt und mit Hilfe einer Umwälzpumpe der Wäsche ständig zugeführt.

Der dadurch erzeugte Kreislauf bewirkt, dass die Wäsche während des Waschvorgangs laufend mit Wasch-lauge besprüht wird.

Beim Waschen von kleineren Wäschemengen ergeben sich noch weitere Einsparungen, da sich die Verbrauchswerte automatisch der Wäschemenge und der Wäscheart anpassen.

Dank des neuen Jet-Waschsystems wird wäschegerechtes und umweltschonendes Waschen mit großen Einsparungen von Wasser, Waschmitteln und Energie möglich.

Umweltbewusst waschen, das heißt Energie, Wasser und Waschmittel sparen, ohne das Waschergebnis zu vernachlässigen.

Um Wasser und Waschmittel optimal zu nutzen, dauern die heutigen Waschprogramme etwas länger.

Den wichtigsten Beitrag zum umweltbewussten Waschen können Sie jedoch selbst leisten, wenn folgende Spar-Tipps beachtet werden:

1. Maximale Beladung

Am sparsamsten waschen Sie, wenn die maximale Beladung des jeweiligen Programms genutzt wird.

2. Waschen ohne Vorwäsche

Bei normal verschmutzter Wäsche genügt im Regelfall ein Programm ohne Vorwäsche.

3. Energiesparprogramme

Bei diesen Programmen kann bis zu 30% Strom gespart werden!

Die verlängerte Waschzeit sorgt für eine intensive Nutzung der reinigungsaktiven Substanzen Ihrer Waschmittel.

In Ihrem Wasch-Trockner sind folgende Sparprogramme vorhanden:

• Spar-Kochwäsche 60°/E

Zu empfehlen ist dieses Programm für leicht verschmutzte Kochwäsche, z.B. kurzzeitig benutzte Bett- und Leibwäsche, sowie frischbeschmutzte Tischwäsche.

• Spar-Buntwäsche 40°/E

In diesem Energiesparprogramm kann leicht verschmutzte Buntwäsche gewaschen werden, die sonst mit 60°C gewaschen würde.

• Spar-Pflegeleicht 40°/E

Für leicht verschmutzte pflegeleichte Wäsche, die sonst mit 60°C gewaschen würde.

4. Kurzprogramme

Bei gering verschmutzter Wäsche ein Extra-Kurzprogramm, entsprechend der Textilart wählen.

5. Blitz-Programm

Beachten Sie auch das im Gerät vorhandene separate Blitz-Programm. Dieses Programm eignet sich besonders für frisch gering verschmutzte und durchgeschwitzte Wäsche. Waschtemperatur 30°C, Waschdauer ca. 30 Minuten.

6. Waschmittelzugabe

Das Waschmittel entsprechend Wasserhärte, Wäschemenge und Verschmutzungsgrad dosieren.

Beachten Sie die Dosier-Hinweise auf der Waschmittelverpackung.

7. Weichspüler

Verwenden Sie Weichspüler nur dann, wenn es notwendig ist, z.B. bei synthetischen Mischgeweben, um statische Aufladung zu vermeiden. Beim maschinellen Trocknen wird Ihre Wäsche auch ohne Weichspüler weich und flauschig.

Füllmenge

Wäsche-Füllmenge

Die Höchstmenge trockener Wäsche beträgt:

Waschen

Koch- u. Buntwäsche......max. 5 kg
Pflegeleicht 2,5 kg
Feinwäsche 2,5 kg
Wolle 2 kg
Blitzprogramm 2,5 kg
Extra-Kurzprogramm Koch- u. Buntwäsche ....3 kg
Extra-Kurzprogramm Pflegeleicht u. Feinwäsche..1,5 kg

Trocknen

Koch-/Buntwäsche ....max. 2,5 kg Pflegeleicht ....max. 2 kg

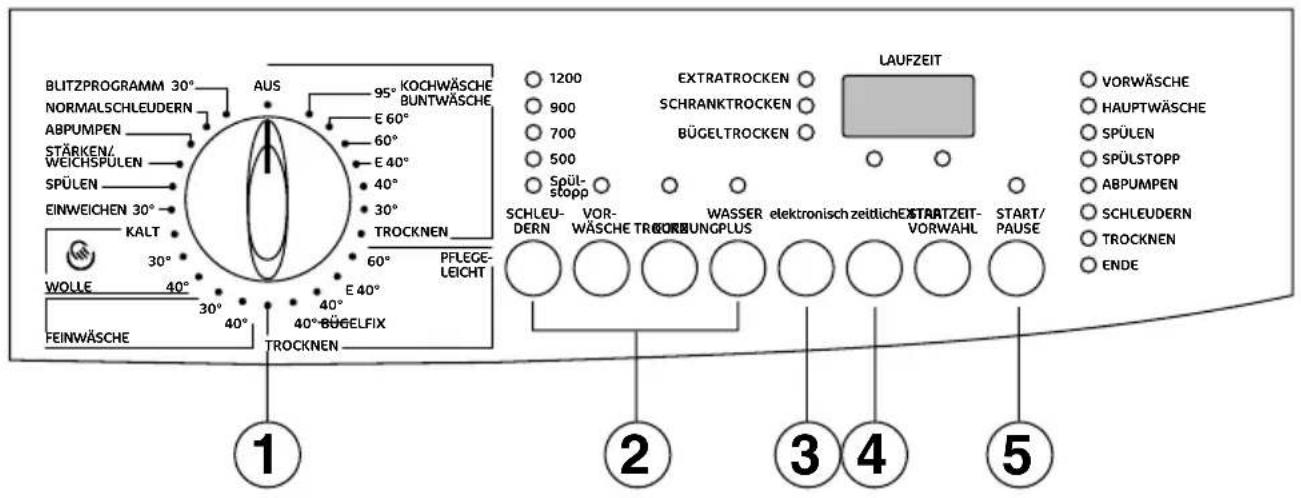

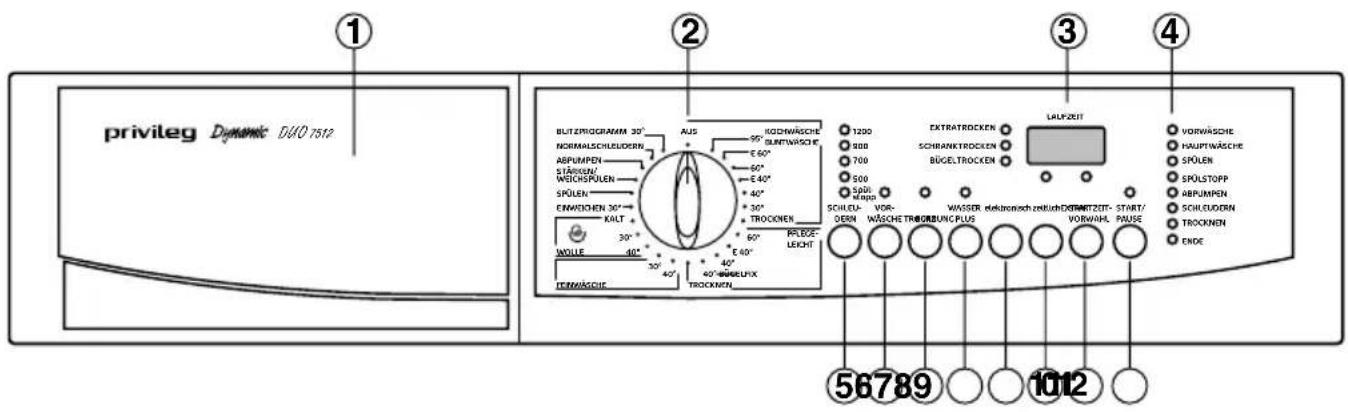

Beschreibung der Bedienungsblende

privileg Dynamic DVO 7512 ① ② ③ ④ BUTZPROGRAMM 30° NORMALSCHLEUDERN ABPUMPEN STÄRIGEN NICKHSPULEN SPÜLEN EINWICHEN 30° KOLT + 30° WOLLE 40° 30° TOMWÄSCHIE AUS 95° KODHWÄSCHIE BUTZWÄSCHIE 60° 40° 30° TROCKEN 60° 40° PRÜDE LEKHT EXTRATROCKEN SCHRANKTROCKEN BÜGELTROCKEN LALPZEIT VORWÄSCHIE HAUTIWÄSCHIE SPÜLEN SPÖLSTOPP ABPUMPEN SCHLÜDORN TROCKEN ENDE 56789 1012

1 Waschmittelschublade
2 Programmwahlschalter

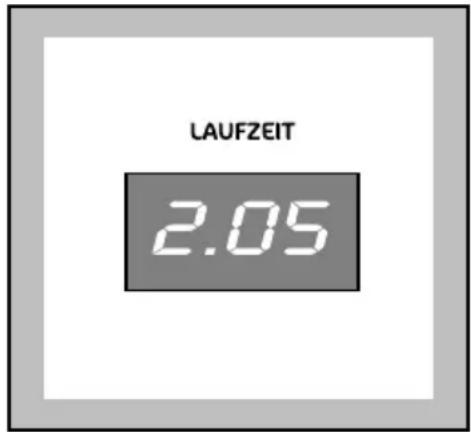

3 Multidisplay
4 Programmablauf-Anzeige
5 Taste "Schleudern"
6 Taste "Vorwäsche"
7 Taste "Extra kurz"
8 Taste "Wasser Plus"

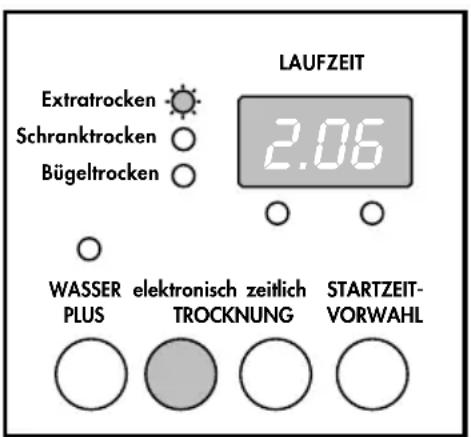

9 Taste "Trocknung elektronisch"

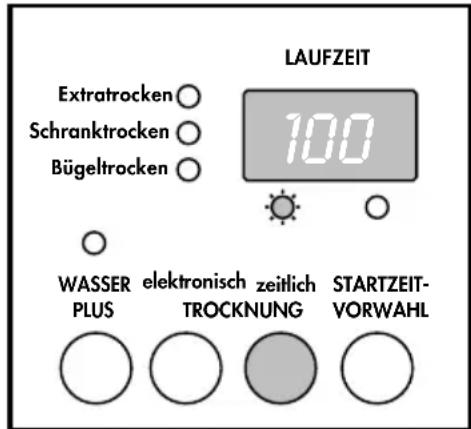

10 Taste "Trocknung zeitlich"

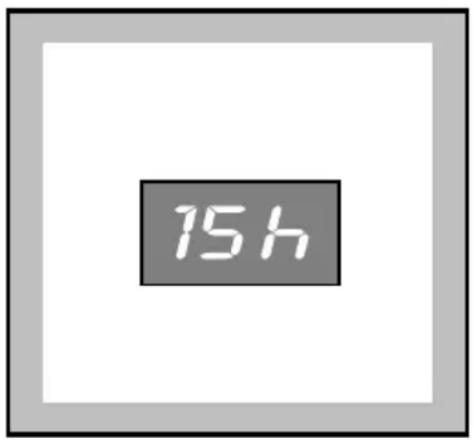

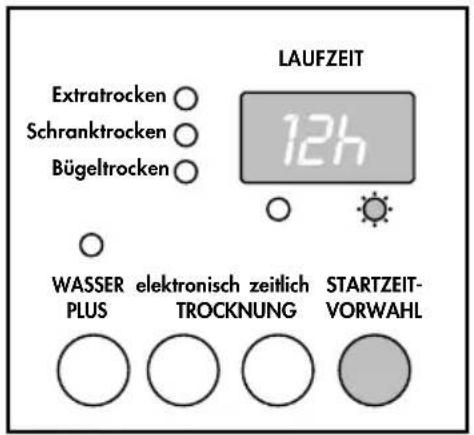

11 Taste "Startzeit-Vorwahl"

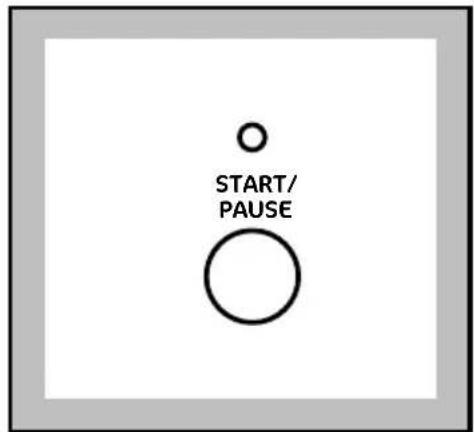

12 Taste "Start/Pause"

Hinweis: Das Programm und die Temperatur sind richtig eingestellt, wenn im gewünschten Waschbereich die Markierung am Wahlschalter (2) mit der entsprechenden Temperatur bzw. mit dem entsprechenden Sonderprogramm übereinstimmt.

Bedienung / Einstellen der Programme

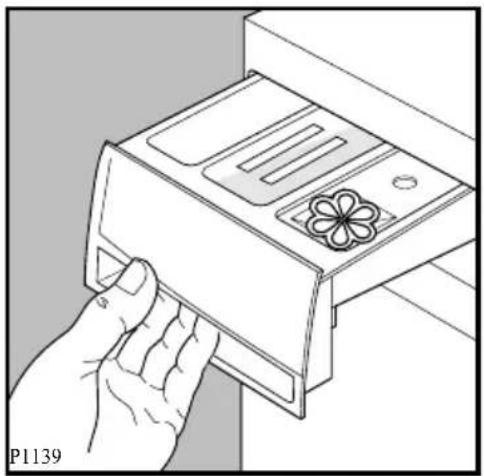

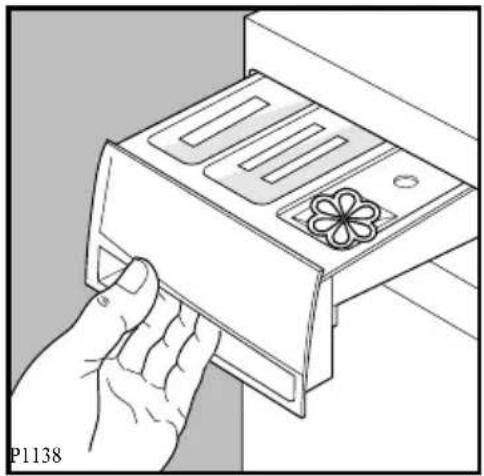

1 Waschmittelschublade

Die Waschmittelschublade befindet sich auf der linken Seite der Bedienungsblende.

In die Griffmulde fassen und Schublade nach vorne herausziehen.

In die verschiedenen Fächer wird das Waschmittel für die Vor- und Hauptwäsche, sowie Weichspüler und Stärke gegeben.

Schublade wieder einschieben. Die Waschmittel werden dann programmgemäß eingespült.

Einzelheiten siehe Seite 25.

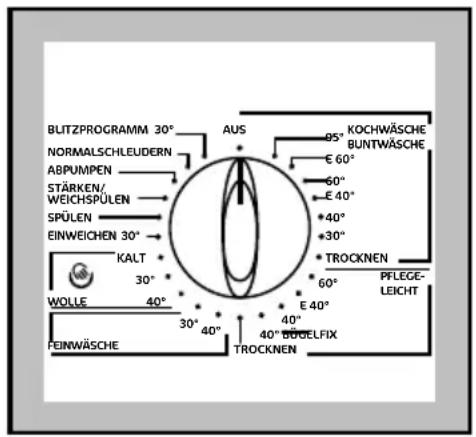

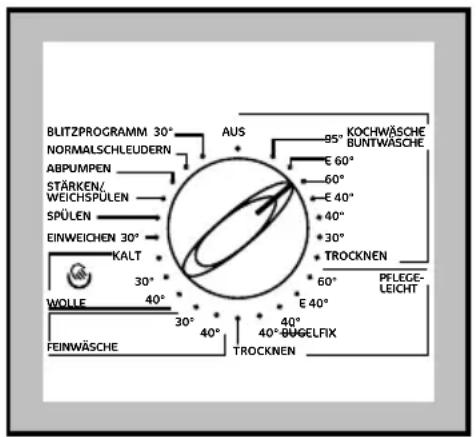

2 Programmwahlschalter

Der Wasch-Trockner hat 5 verschiedene Waschbereiche und 2 Einstellpositionen für das separate Trocknen.

Durch Drehen des Wahlschalters erfolgt die gewünschte Einstellung.

WASCHBEREICHE

• Koch- und Buntwäsche
• Pflegeleicht
- Feinwäsche
• Wolle
- Sonderprogramme

TROCKENPOSITIONEN

• TROCKNEN in den Waschbereichen Koch-/Buntwäsche und Pflegeleicht.

Im Bereich Koch-/Buntwäsche

- volle Trockenheizung.

Im Bereich Pflegeleicht

- reduzierte Trockenheizung.

Durch Drehen des Wahlschalters nach rechts oder links, wählen Sie den Waschbereich und die erforderliche Temperatur bzw. das entsprechende Trockenprogramm.

BUTZPROGRAMM 30° NORMALSCHLEUDERN ABPUMPEN STÄRKEN/ WEICHSPÜLEN SPÜLEN EINWEICHEN 30° KALT WOLLE FEINWÄSCHE AUS 95° KOCHWÄSCHE BUNTWÄSCHE € 60° 60° € 40° +40° +30° TROCKNEN 60° PFLEGE- LEICHT 40° 40° 40° 40° 40° 40° BÜGELFIX TROCKNEN

Soll ein Wasch- oder Trockenprogramm gelöscht werden, Wahlschalter auf Position "AUS" drehen.

Symbole auf der Programmskala

• Bei den Waschtemperaturen, die zusätzlich mit einem «E» versehen sind, handelt es sich um Sparprogramme.
• KALT: Das Wasser wird nicht aufgeheizt.
• BÜGELFIX im Programm PFLEGELEICHT: Die Wäsche wird besonders schoned gewaschen und geschleudert.
  Dadurch wird die Knitterbildung gemindert und der Bügelaufwand reduziert.

Das Programm ist richtig eingestellt wenn im gewünschten Waschbereich die entsprechende Temperatur bzw. das entsprechende Programm mit der Markierung auf dem Wahlschalter übereinstimmt.

Beispiel: Programm Buntwäsche 60°

BLITZPROGRAMM 30° NORMALSCHLEUDERN ABPUMPEN STÄRKEN/ WEICHSPÜLEN SPÜLEN EINWEICHE 30° KALT WOLLE FEINWÄSCHE AUS 95° KOCHWÄSCHE BUNTWASCHE E 60° -60° -E 40° +40° +30° +TROCKNEN 60° PFLEGE- LEICHT 30° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 30° TROCKNEN

Achtung!

Den Wahlschalter immer erst auf Position "AUS" drehen, bevor ein Programm gewählt wird.

Programm löschen

Soll ein bereits gestartetes Wasch- oder Trockenprogramm gelöscht werden, drehen Sie den Wahlschalter auf Stellung "AUS".

Die Funktions-Lampen erlöschen.

Nun kann ein anderes Programm gewählt werden.

Hinweis!

Temperatur der evtl. bereits aufgeheizten Lauge berücksichtigen.

3 Multidisplay

Im Multidisplay werden folgende Informationen angezeigt:

• Laufzeit
• Startzeit-Vorwahl
• Fehlbedienung
• Fehlercode

Laufzeit

Nachdem das Programm eingestellt wurde, wird im Display die Laufzeit des gewählten Programms in Stunden und Minuten (z. B. 2.05) angezeigt.

LAUFZEIT 2.05

Die Anzeige bezieht sich auf die max. Füllmenge des jeweiligen Programms.

Nach dem Start wird die angezeigte Restzeit in Minutenschritten zurückgezählt.

Die Programmdauer wird jedoch von mehreren Faktoren beeinflusst, z. B. Wäschemenge, Temperatur des zulaufenden Wassers, Schaumbildung usw. Diese Faktoren werden von der Elektronik registriert und die Restzeitanzeige entsprechend korrigiert.

Das Programmende wird im Display durch eine Null, die blinkt, angezeigt.

Startzeit-Vorwahl

Der verzögerte Start (max. 24 Stunden), der mit der Taste (11) eingestellt wurde, wird im Display nur 3 Sekunden lang angezeigt.

Danach springt die Anzeige um und es wird wieder die Programmlaufzeit angezeigt.

15 h

Die eingestellte Zeit wird im Stundentakt zurückgezählt.

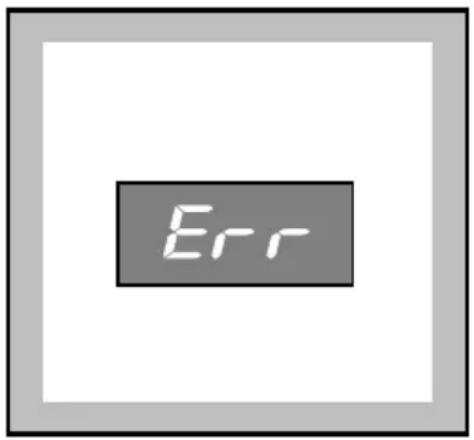

Fehlbedienung

Wird bei der Wahl eines Waschprogramms eine Funktion gewählt, die in Verbindung mit diesem Programm nicht sinnvoll erscheint, wird im Display "Err" angezeigt.

Err

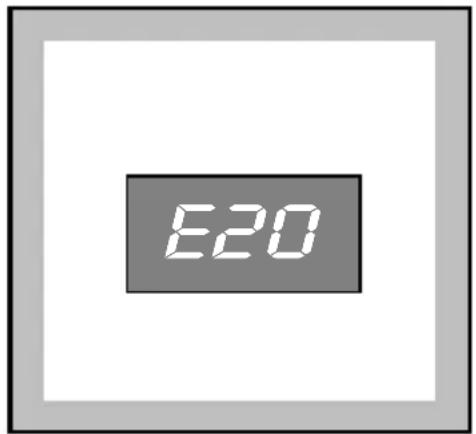

Fehlercode

Treten Störungen am Gerät auf, werden diese über einen speziellen Fehlercode im Display angezeigt.

Dies stellt eine wertvolle Hilfe für den Benutzer und den Kundendienst dar, z. B. "E20" (s.Seite 45).

E20

4 Programmablauf-Anzeige

• Wenn das gewünschte Programm eingestellt ist, leuchten die Lampen der Programmschritte, die in diesem Programm ausgeführt werden, z.B. Hauptwäsche, Spülen, Schleudern, Trocknen.
• Nachdem die Start/Pause-Taste gedrückt und das Programm gestartet wurde, wird der aktuelle Programm-schritt, der gerade abläuft, angezeigt, z.B. Hauptwäsche.
• Wenn die Lampe "Ende" leuchtet, ist das Programm beendet, die Tür kann geöffnet und die Wäsche entnommen werden.

5 Taste "Schleudern"

Die Taste hat 2 Funktionen:

• Änderung der Schleuderdrehzahl
• Spülstopp

Drücken Sie die Taste so oft, bis die Kontrolllampe die gewünschte Funktion anzeigt.

Folgende Schleuderdrehzahlen stehen zur Verfügung:

Koch-/Buntwäsche von 1200 bis 500 U/min

Pflegeleicht und Wolle von max. 900 bis 500 U/min

Feinwäsche von max. 700 bis 500 U/min

Spülstopp

Wird die Position Spülstopp gewählt, bleibt die Wäsche im letzten Spülwasser liegen.

Am Programmende leuchtet in der Programmablauf-Anzeige die Lampe "Spülstopp".

Die Lampe über der Start/Pause-Taste blinkt, d.h. das Wasser muss noch abgepumpt werden, bevor die Einfülltür geöffnet werden kann.

Folgende Möglichkeiten stehen zur Wahl:

• Programm "Abpumpen" wählen.
  Das Wasser wird abgepumpt.

Achtung!

Bevor das Programm "Abpumpen" gewählt wird, Programmwahlschalter erst auf Position "AUS" drehen.

• Schleuderdrehzahl wählen und Start/Pause-Taste drücken.
• Start/Pause-Taste drücken.
  Die Wäsche wird entsprechend der Gewebeart geschleudert.

Bleibt die Wäsche im Wasser liegen, wird nach 18 Stunden das Wasser automatisch abgepumpt.

6 Taste "Vorwäsche"

Wird die Taste gedrückt, bevor das Gerät gestartet wird, läuft das eingestellte Waschprogramm mit Vorwäsche (max. 30°C) ab. Die Programmlaufzeit wird dadurch um ca. 20 Minuten verlängert.

Dies ist nur bei stark verschmutzter Wäsche erforderlich.

Die Vorwäsche endet bei Programm-einstellung Koch-/Buntwäsche und Pflegeleicht mit einem kurzen Schleudergang, bei Feinwäsche nur mit Abpumpen.

Im “Wolle”- und in den “Sonderprogrammen” kann diese Funktion nicht zugewählt werden.

7 Taste "Extra kurz"

Wird die Taste vor Programmstart gedrückt, werden die Programme wie folgt verkürzt:

Kochwäsche 95°C um ca. 62 Minuten, Buntwäsche 60°C um ca. 73 Minuten, Pflegeleicht 60°C um ca. 42 Minuten, Feinwäsche 40°C um ca. 9 Minuten.

Die Funktion kann im "Wolleprogramm" und in den "Sparprogrammen" 60°E / 40°E" nicht zugewählt werden.

Plus ein Spülgang mehr.

Durch Drücken der Taste wird in den Waschbereichen "Koch-/Buntwäsche, Pflegeleicht und Feinwäsche" ein zusätzlicher Spülgang durchgeführt.

Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit empfindlicher Haut.

9 Taste "Trocknung elektronisch"

Durch Drücken der Taste werden die elektronischen Trocknungsprogramme gewählt.

Folgende Programme stehen zur Verfügung:

• Extratrocken (nicht für Pflegeleicht)
- Schranktrocken
• Bügeltrocken (nicht für Pflegeleicht)

Die leuchtende Lampe zeigt das gewählte Trocknungsprogramm an.

LAUFZEIT Extratrocken Schranktrocken Bügeltrocken 2.06 WASSER elektronisch zeitlich STARTZEIT- PLUS TROCKNUNG VORWAHL

10 Taste "Trocknung zeitlich"

Es besteht die Möglichkeit die Wäsche auch zeitlich zu trocknen.

LAUFZEIT Extratrocken ○ Schranktrocken ○ Bügeltrocken ○ 100 WASSER elektronisch zeitlich STARTZEIT- PLUS TROCKNUNG VORWAHL

Durch Drücken der Taste stellen Sie im Multidisplay die gewünschte Trocknungszeit ein.

Bei jedem Tastendruck erhöht sich die Zeit um 5 Minuten.

Einstellung:

Für Koch-/Buntwäsche max. 130 Minuten.

Für Pflegeleicht max. 100 Minuten.

11 Taste "Startzeit-Vorwahl"

Mittels dieser Taste kann der Programmbeginn von 1 bis max. 24 Stunden verschoben werden.

Dies ermöglicht das Waschen bei günstigen Nachtstromtarifen.

Drücken Sie die Taste so oft, bis im Multidisplay die gewünschte Zeit angezeigt wird.

LAUFZEIT Extratrocken ○ Schranktrocken ○ Bügeltrocken ○ 12h WASSER elektronisch zeitlich STARTZEIT- PLUS TROCKNUNG VORWAHL

Einstellung der Startzeit-Vorwahl

• Programm wählen
• Startzeitvorwahl eingeben
• Start/Pause-Taste drücken

Die eingegebene Zeit wird nun im Stundentakt zurückgezählt.

Während der Verzögerungszeit kann die Einfülltür geöffnet und Wäsche nachgelegt werden:

• Start/Pause-Taste drücken
- Wäsche einfüllen
- Start/Pause-Taste erneut drücken.

Nach Ablauf der eingestellten Zeit läuft das Programm an.

Änderung der Startzeit-Vorwahl

• Start/Pause-Taste drücken
- Startzeit-Vorwahl-Taste so oft drücken bis im Display die gewünschte Zeit erscheint.
Soll die Vorwahl ganz annulliert werden, Taste einmal drücken, im Display erscheint "Üh" (0 Stunden).
- Start/Pause-Taste erneut drücken, die korrigierte Zeit läuft ab bzw. das Programm läuft an.

12 Taste "START/PAUSE"

START/ PAUSE

Diese Taste hat 3 Funktionen: Start - Pause - Abpumpen/Schleudern.

Start

Durch Drücken der Taste wird das eingestellte Programm gestartet. Die darüberliegende Lampe leuchtet nun konstant.

Wurde eine Startzeitvorwahl eingestellt, wird diese gestartet.

Nun leuchtet im Display die Laufzeit oder die Stunden der Startzeitvorwahl.

Pause

Durch Drücken der Taste kann ein laufendes Programm jederzeit unterbrochen und durch einen erneuten Tastendruck wieder fortgesetzt werden. Während der Pause blinkt die Lampe oberhalb der Taste.

Hinweis!

Eine Änderung des Waschprogramms ist während der Pause nicht zu empfehlen.

Abpumpen/Schleudern

Durch Drücken der Taste wird

• im Programm "EINWEICHEN" das Wasser abgepumpt,
• bei Programmen mit Spülstopp das Wasser abgepumpt und ein Endschleudergang durchgeführt.

Funktions-Hinweise

Drucktasten

• Bei den Drucktasten handelt es sich um Kurzhub-Tasten, die nicht einrasten.
  • Die Tasten-Funktion ist eingeschaltet, wenn die darüberliegende Lampe leuchtet.

Zum Ausschalten der Zusatzfunktion die Taste noch einmal drücken.

- Je nach Waschprogramm sind verschiedene Tastenfunktionen miteinander kombinierbar.

Wird jedoch eine Tastenfunktion dem eingestellten Waschprogramm zugeordnet, die nicht sinnvoll bzw. nicht erlaubt ist, wird diese nicht ausgeführt.

Programm-Korrektur

So lange das Programm noch nicht gestartet wurde, kann die Programmwahl noch geändert werden.

Wurde das Programm gestartet, ist eine Korrektur der Zusatzfunktionen nur möglich, wenn das Programm durch die "Pause"-Taste unterbrochen wird.

Programm löschen

Soll ein bereits laufendes Programm annulliert werden, den Programm-wahlschalter auf Position "AUS" drehen.

Die Lampen der Programmablauf-Anzeige erlöschen, die Maschine ist ausgeschaltet.

Treten evtl. Probleme beim Programmablauf auf, immer erst den Programmwahlschalter auf "AUS" drehen, bevor ein neues Programm gewählt wird.

Programm-Unterbrechung

Durch Drücken der "Start/Pause"-Taste kann ein laufendes Programm gestoppt werden. Die Lampe blinkt. Das Programm wird durch erneuten Tastendruck fortgesetzt.

Programmende

Das Ende des Waschprogramms wird durch das Aufleuchten der Lampe "Ende" in der Programmablauf-Anzeige angezeigt.

Die Lampe über dem Türgriff ist erloschen. Die Tür kann nun geöffnet und die Wäsche entnommen werden.

Gerät durch Drehen des Programmwahlschalters auf "AUS" ausschalten.

Programm-Hinweise

Pflegeleicht BÜGELFIX

Im Bügelfix-Programm wird bei 40°C so schonend gewaschen, so dass Knitterfalten kaum noch entstehen. Pflegeleichte Oberhemden oder Blusen, die nach dem Waschen auf einem Kleiderbügel getrocknet werden, brauchen entweder gar nicht oder nur noch kurz nachgebügelt zu werden. Die Füllmenge im Programm BÜGELFIX darf 1,5 kg Trockenwäsche nicht überschreiten.

Wolle

In diesem Programm kann nicht nur maschinenwaschbare Wolle mit dem Hinweis "filzt nicht", sondern auch handwaschbare Wolle und alle anderen Textilien mit dem "Handwasch-Symbol" gewaschen werden.

Das lästige Waschen von empfindlichen Textilien von Hand übernimmt nun das Gerät für Sie.

Der Wollwaschgang dieses Wasch-Trockenvollautomaten wurde gemäß den Woolmark-Standards geprüft und für das Waschen von waschmaschinenfesten Wollsiegel-Produkten empfohlen, vorausgesetzt, dass die Waschanleitung auf dem Einnäh-Etikett sowie die Anleitung des Herstellers dieser Maschine eingehalten wird. M9605.

Einweichen 30°

Dies ist ein separates Programm, deshalb kann es (wenn erforderlich) jedem Waschprogramm vorgeschaltet werden.

Für Wolle nicht geeignet.

Die Temperatur beträgt 30°C, die Dauer ca. 20 min. Am Ende bleibt die Wäsche im Wasser liegen (Spülstopp).

Bevor nun das eigentliche Waschprogramm eingestellt wird, muss das Wasser abgepumpt werden.

- Abpumpen

"Start/Pause"-Taste drücken, das Wasser wird abgepumpt

• Abpumpen und Schleudern

Programmwahlschalter auf "AUS" drehen und dann Programm "NORMALSCHLEUDERN" wählen (evtl. Schleuderdrehzahl reduzieren) und "Start/Pause"-Taste drücken.

Bleibt die Wäsche im Wasser liegen, wird nach 18 Stunden das Wasser automatisch abgepumpt.

Während der Einweichdauer, die von Ihnen bestimmt wird, dreht sich die Trommel in gewissen Abständen.

Spülen

Das Gerät führt 3 Spülgänge und den Endschleudergang mit max. Drehzahl aus.

Stärken / Weichspülen

Das Gerät führt 1 Spülgang und den Endschleudergang mit max. Drehzahl aus.

Abpumpen

Zum Abpumpen des letzten Spülwassers, bei Programmen mit Spülstopp.

Normalschleudern

Das Gerät führt den Endschleudergang mit max. Drehzahl aus.

Blitzprogramm 30°

Ein Blitz-Programm für leicht angeschmutzte Wäsche.

Die Wassertemperatur beträgt 30°C, die Programmdauer ca. 30 Minuten.

Für Wolle nicht geeignet.

Trocknen

a) Wahlschalter Position "TROCKNEN"

b) Drucktaste

Trocknung elektronisch

• Extratrocken
• Schranktrocken
• Bügeltrocken

Trocknung zeitlich

• Koch-/Buntwäsche - max. 130 min.
  • Pflegeleicht - max. 100 min.

Einfüllen der Wäsche

Einfülltür öffnen

1. Gerät nicht eingeschaltet.

Im stromlosen Zustand (Gerät nicht eingeschaltet) lässt sich die Einfülltür jederzeit öffnen.

Zum Öffnen der Tür ziehen Sie das Griffstück A nach vorn.

2. Öffnen während des Programms.

Die Tür kann auch während des laufenden Programms geöffnet werden, wenn folgende Bedingungen erfüllt sind:

• Die Wassertemperatur muss unter 55°C liegen.
- Das Wasserniveau muss niedrig sein.
- Das Gerät darf nicht schleudern bzw. trocknen.

Drücken Sie die START/PAUSE-Taste.

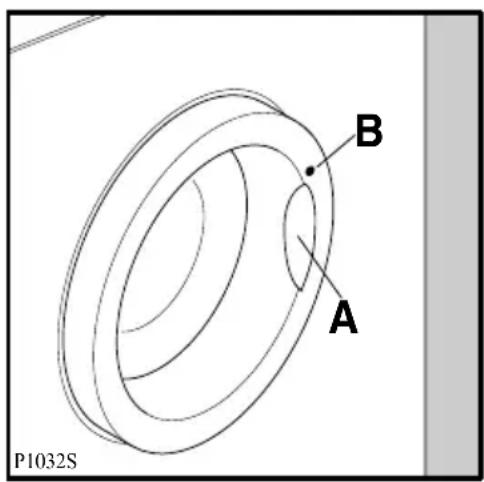

3. Notentriegelung

Wenn es unbedingt notwendig ist die Einfülltür zu öffnen und die unter Pos. 2. angeführten Punkte nicht gegeben sind, schalten Sie das Gerät durch Drehen des Programmwahlschalters auf "AUS" ab.

Nach ca. 3 Minuten kann dann die Tür geöffnet werden (Wasser im Gerät beachten).

P1032S A B

Achtung!

Die Einfülltür ist teilweise während des gesamten Programmablaufs und während des Spülstopps (Wasser im Gerät) verriegelt und kann erst bei Programmende geöffnet werden.

Die Verriegelung der Tür wird durch eine Kontrolllampe B angezeigt, die oberhalb des Türgriffs angeordnet ist. Erst wenn die Lampe selbsttätig erlischt, kann Tür geöffnet werden.

Einfülltür schließen

Nach Einlegen der Wäsche die Tür einfach zudrücken bis der Türverschluss hörbar einrastet.

Der Waschtrockner läuft nur an, wenn die Tür richtig geschlossen ist.

Einfüllen der Wäsche

Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäsche-stücke gemischt waschen. Wäschegewichte beachten.

Wenn nur ein einzelnes größeres Wäschestück in der Trommel ist (z.B. Bademantel), können Vibrationsgeräusche und unruhiger Lauf entstehen. Die Funktion des Wasch-trockners wird dadurch nicht beeinflusst.

Hinweis!

Beim Schließen der Tür keine Wäschestücke einklemmen. Textilien und Gummimanschette könnten beschädigt werden.

Pulverartige Waschmittel

• In das Fach Ifüllen Sie das Wasch-pulver für die Vorwäsche und das Einweichprogramm.
• In das Fach II geben Sie das Waschpulver für die Hauptwäsche.
• Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche müssen in das Fach mit dem Symbol gefüllt werden. Geben Sie Weichspüler oder Stärke, auf keinen Fall mehr als die angegebene Menge MAX.

Das Waschmittel wird vor Beginn der Waschprogramme in die jeweiligen Fächer der Waschmittelschublade gefüllt und dann programmgemäß automatisch eingespült.

Achtung!

Bei Waschvollautomaten mit Jet-System sind Dosierhilfen wie z.B. Dosierkugel, Vizirette usw., nicht erforderlich. Da das Jetsystem die volle Ausnutzung der Waschmittel garantiert.

Flüssige Waschmittel

An Stelle von Waschpulver kann auch flüssiges Waschmittel benutzt werden, und zwar vor allem für nicht sehr schmutzige Wäsche und für Waschprogramme bei mittlerer und niedriger Temperatur.

In diesem Fall müssen Sie ein Programm ohne Vorwäsche wählen. Geben Sie das flüssige Waschmittel unmittelbar vor Beginn des Programms in das Fach Iider Waschmittelschublade.

Inbetriebnahme

Wurde das Transportsicherungsmaterial schon entfernt (s. Seite 8/9)?

Die wichtigsten Handgriffe bei der Inbetriebnahme des Geräts sind folgende:

1. Wasserzulaufschlauch am Wasserhahn anschließen und Wasserhahn öffnen.
2. Wasserablaufschlauch in Ausguss o. ähnl. einhängen und befestigen.
3. Netzstecker in die Schutzkontakt-Steckdose einstecken.

Wir raten Ihnen zur Reinigung von Trommel und Bottich, einen Kochwaschgang ohne Vorwäsche im Normalprogramm durchzuführen. Füllen Sie bitte 12 Messbecher Waschmittel in die Waschtrommel und verzichten Sie bei dieser Reinigung auf jegliche Wäschestücke. Anschließend können Sie Ihr Gerät nach den Empfehlungen der Gebrauchsanweisung in Betrieb nehmen.

So wird gewaschen...

1. Einfülltür öffnen und vorsortierte Wäsche einlegen.

2. Waschmittel in die Waschmittelschublade einfüllen und einschieben.

3. Programmwahlschalter auf das gewünschte Programm drehen.

In der Programmablauf-Anzeige werden die Programmschritte und im Multidisplay die Laufzeit angezeigt.

1. Funktionstasten je nach Bedarf drücken.

2. Evtl. Schleuderdrehzahl reduzieren bzw. Spülstopp wählen.

3. Wenn der Programmstart später erfolgen soll, Startzeit-Vorwahl einstellen.
4. Erst jetzt das Gerät, durch Drücken der Taste "Start/Pause" starten.

Das Programm läuft nun automatisch ab.

Wurde die Spülstopp-Funktion eingeschaltet, bleibt am Programmende die Wäsche im letzten Spülwasser liegen.

Bitte beachten Sie daher, dass nach den Programmen mit Spülstopp vor dem Öffnen der Tür unbedingt das letzte Spülwasser abgepumpt wird.

Wählen Sie Position "AUS" und dann Programm "ABPUMPEN" am Programmwahlschalter, so kann die Wäsche abgetropft entnommen werden

oder Sie drücken die "Start/Pause"-Taste, dann wird die Wäsche geschleudert.

1. Wenn in der Programmablauf-Anzeige "Ende" leuchtet ist das Programm beendet. Tür öffnen und Wäsche herausnehmen.
2. Gerät durch Drehen des Programmwahlschalters auf "AUS" ausschalten.
3. Wenn nicht mehr gewaschen wird, Wasserhahn schließen und Stecker vorsorglich aus der Steck-dose ziehen. Einfülltür spaltbreit geöffnet lassen.

Wäsche sortieren

Beachten Sie die Pflegekennzeichen in den Wäschestücken und die Waschanweisung der Hersteller.

Sortieren Sie die Wäsche nach:

• Kochwäsche
• Buntwäsche
  • Pflegeleichte Wäsche
• Feinwäsche
• Wolle

Praktische Hinweise

• Farbige und weiße Wäsche gehören nicht zusammen. Weiße Wäsche vergraut dann beim Waschen.
• Neue farbige Wäsche kann beim ersten Waschen Farbe verlieren. Waschen Sie solche Stücke das erste Mal besser allein.
• In dem vorhandenen Wolle-Programm kann nicht nur maschinen-waschbare Wolle mit dem Hinweis "filzt nicht", sondern auch hand-waschbare Wolle und empfindliche Textilien mit dem "Handwasch-Symbol" gewaschen werden.
• Achten Sie darauf, dass keine Metallteile (z.B. Büroklammern, Sicherheitsnadeln, Stecknadeln) in der Wäsche verbleiben. Bezüge zuknöpfen, Reißverschlüsse, Haken und Ösen schließen. Lose Gürtel, lange Schürzenbänder zusammenbinden.

• Hartnäckige Flecke vor dem Waschen entfernen. Stark verschmutzte Stellen evtl. mit einem Spezialwaschmittel oder einer Waschpaste einreiben.

• Gardinen besonders vorsichtig behandeln. Schon bei geöffneten Fenstern oder beim Abnehmen können sie beschädigt werden (sog. «Zieher»). Röllchen aus den Gardinen entfernen oder in ein Netz oder einen Beutel einbinden. Eine Haftung für solche Schäden an Gardinen können wir keinesfalls übernehmen.

• Besonders kleine oder auch empfindliche Wäschestücke (z.B. Babysöckchen, Damenstrumpfhosen etc.) lassen sich problemlos, in einem kleinen Kissen mit Reißverschluss oder in größere Söckchen gesteckt, waschen.

Wäsche einlegen (Wäschefüllmengen beachten)

Die Angaben über die Wäschemenge, gegliedert nach Geweben (mit Beispielen), finden Sie in der Programm-tabelle.

Faustregeln:

• Trockene Koch- und Buntwäsche bis eine Handbreite unter den oberen Trommelrand einfüllen.
• Ein vollgestopfter 10-Liter-Eimer fasst 2,5 kg Trockenwäsche (Baumwolle).
• Wäsche locker in die Wasch- trommel füllen - möglichst kleine und große Stücke gemischt.

Hinweis:

- Wenn zu wenig Wäsche in der Trommel ist (z.B. einzelner Bademantel), können Vibrationsgeräusche und unruhiger Lauf entstehen. Legen Sie mehr Teile ein.

Internationale Pflegesymbole

ARBEITSGEMEINSCHAFT PFLEGEKENNZEICHEN FÜR TEXTILIEN IN DER BUNDESREPUBLIK DEUTSCHLAND

Symbole für die Pflegebehandlung von Textilien

Stand 1993

WASCHEN (Waschbottich)

Normal- wasch- gang

Schon- wasch- gang

Normal- wasch- gang

Schon- wasch- gang

Normal- wasch- gang

Schon- wasch- gang

Spezial- Schon- wasch- gang

Schon- wasch- gang

Hand- wäsche

nicht waschen

Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen. Der Balken unterhalb des Waschbottichs verlangt nach einer (mechanisch) milderen Behandlung (zum Beispiel Schongang). Er kennzeichnet Waschzyklen, die sich zum Beispiel für pflegeleichte und mechanisch empfindliche Artikel eignen.

CHLOREN (Dreieck)

Chlorbleiche möglich

heiß bügeln mäßig

heiß bügeln nicht heiß bügeln nicht bügeln

Die Punkte kennzeichnen die Temperaturbereiche der Reglerbügeleisen.

CHEMISCH- REINIGUNG (Reinigungs- trommel)

Die Buchstaben sind für den Chemischreiniger bestimmt. Sie geben einen Hinweis auf die in Frage kommenden Lösemittel. Der Balken unterhalb des Kreises verlangt bei der Reinigung nach einer Beschränkung der mechanischen Beanspruchung, der Feuchtigkeitszugabe und der Temperatur.

TUMBLER- TROCKNUNG (Trockentrommel)

Trocknen mit normaler thermischer Belastung

Trocknen mit reduzierter thermischer Belastung

Trocknen im Tumbler nicht möglich

Die Punkte kennzeichnen die Trocknungsstufe der Tumbler (Wäschetrockner).

Fleckenentfernung

Die in den Wäschestücken vorhandenen Flecke werden, sofern sie laugenlöslich sind, im Zuge des Waschprozesses beseitigt.

Flecke spezieller Art können mit Waschmittellauge allein nicht gelöst werden. Bei der Fleckenentfernung auf bunten Stücken ist Vorsicht geboten. Die Entfernungsmittel selbst sind zum Teil auch giftig oder feuergefährlich. Es empfiehlt sich, die Flecke vor dem Waschen zu entfernen.

Achtung!

• Geben Sie niemals Fleckenentferner oder Entfärbungsmittel in Ihren Waschautomaten.
• Atmen Sie keine größeren Mengen von Lösungsmitteln ein. Sie sind gesundheitsschädigend.
  • Vorsicht bei feuergefährlichen Fleckenentfernungsmitteln!
• Schließen Sie alle Fleckenentfernungsmittel vor Kindern weg (Vergiftungsgefahr!).

Blut: Frische Flecke sind mit kaltem Wasser auszuwaschen. Geronnenes Blut über Nacht mit Spezialwaschmittel einweichen. In Waschmittellauge ausreiben.

Ölfarbe: Mit Waschbenzin betupfen, Fleck auf weicher Unterlage vorsichtig klopfen, lockern, nochmals oder mehrmals betupfen.

Altes Fett: Mit Terpentin betupfen, auf weicher Unterlage mit Fingerspitze und Baumwolltuch ausklopfen.

Textilfarben: Mit Entfärber kochend behandeln (nur weiße Sachen).

Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Rostflecken, weil das Zellulosegefüge dann bereits angegriffen ist und das Gewebe zur Lochbildung neigt.

Stockflecke: Mit Chlorbleichlauge behandeln, gut spülen (nur weiße und chlorecht gefärbte Wäsche).

Gras: Heiße Seifenlauge mit etwas Salmiak, Reste mit Entfärber behandeln.

Kugelschreiber und Alleskleber: Mit Aceton flüssig (*) betupfen und auf weicher Unterlage ausklopfen.

Lippenstifte: Wie vorher mit Aceton (*), dann mit Alkohol behandeln. Restbestandteile auf weißen Stoffen mit Entfärber beseitigen.

Rotwein: In Waschmittellauge einweichen, spülen und mit Essig- oder Zitronensäure behandeln, wieder spülen. Rest evtl. mit Entfärber behandeln.

Tinte: Je nach Herkunft der Tinte erst Aceton (*) danach mit Essigsäure anfeuchten. Rest in weiße Sachen mit Chlorbleichlauge behandeln, gut spülen.

Teerflecken: Mit Fleckenwasser, Alkohol oder Benzin vorbehandeln, anschließend mit Schmierseife einreiben.

(*) Aceton nicht für Acetatseide benutzen!

Färben von Textilien

Färben in Ihrem Waschtrockner ist grundsätzlich möglich, wenn Sie folgende Hinweise beachten:

Nur Färbemittel, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind, benutzen.

Angaben der Färbemittelhersteller befolgen.

Waschprogramm, das der optimalen Färbetemperatur entspricht, wählen.

Wäschemenge max. 1,5 kg.

Achtung: Nach jedem Färben muss ein Kochwaschprogramm ohne Wäsche durchgeführt werden, damit die Farbreste im Gerät entfernt werden. Geben Sie einen 12 Becher Waschmittel in die Hauptwaschkammer.

Hinweis: Verfärbungen von Gummi- und Kunststoffteilen können auftreten.

Entfärben von Textilien

Entfärbemittel sind generell sehr aggressiv. Aus diesem Grund dürfen sie im Waschtrockner nicht verwendet werden.

Wäschegewichte

Teil Gewicht in g ca. Teil Gewicht in g ca.
Bademantel 1200 Herrenoberhemd 200Bettbezug 700 Herrenschlafanzug 500
Betttuch	500 Herrenunterhemd	100
Bluse	100 Herrenunterhose, kurz	100
Damenberufsmantel	300 Herrenunterhose, lang	250
Damennachthemd	200 Kissenbezug	200
Damenschlüpfer	100 Serviette	100
Frottiertuch	200 Taschentuch	20
Geschirrtuch	100 Tischtuch	250
Herrenberufsmantel	600

Bei diesen Wäschestücken handelt es sich um Teile aus Baumwolle.

Beachtenswerte Ratschläge

- Bei wenig verschmutzter Wäsche bildet sich mehr Schaum als bei stark verschmutzter Wäsche. Hartes Wasser verbraucht mehr Waschmittel und vermindert den Schaum.

Bitte bei der Dosierung der Waschmittel beachten.

- Waschtrockner sollten nicht als Aufbewahrungsort für getragene Wäsche benutzt werden.

Feuchte getragene Wäsche begünstigt Pilzbefall und Fleckenbildung.

- Nach Ablauf eines Waschprogramms können vor allem auf dunklen Textilien möglicherweise weiße Waschmittelrückstände sichtbar sein. Diese sind nicht die Folge einer unzureichenden Spülwirkung. Es handelt sich zumeist um die unlöslichen Wasserenthärtungsmittel moderner phosphatfreier Waschmittel.

Mögliche Abhilfe: Ausschütteln oder Ausbürsten, Waschmittelauswahl überprüfen bzw. Flüssigwaschmittel verwenden.

- Durch die heutigen Waschmittel (flüssig oder pulverartig) kann sich auch noch im letzten Spülwasser oder beim Endschleudern Schaum entwickeln. Dadurch wird das Spülergebnis jedoch nicht beeinflusst.

- Bitte prüfen Sie, bevor die Wäsche in die Maschine gelegt wird, ob sich Metallteile an oder in Wäschestücken, wie z.B. Metallknöpfe, Bügel von Büstenhaltern usw. nicht lösen können.

Es besteht sonst die Möglichkeit, dass derartige Teile in den Bottich gelangen und Geräusche verursachen.

Reparaturen dieser Art können auch innerhalb der Garantiezeit nicht kostenlos erfolgen.

- Waschen Sie kleine Wäsche-stücke (Söckchen, kleine Taschen-tücher, waschbare Gürtel etc.) in einem geeigneten Stoffbeutel oder in einem Kopfkissenbezug, weil diese Artikel zwischen Laugen-behälter und Trommel rutschen können.

- Der Waschtrockner ist auf äußerst sparsamen Wasserverbrauch im Normalbetrieb eingestellt und arbeitet mit nur 3 Spülgängen.

Möchten Sie, dass Ihre Wäsche in den Waschprogrammen (außer Wolle) intensiver gespült wird, kann ein 4. Spülgang hinzugeschaltet werden (siehe Seite 19/Pos. 8). Der Wasserverbrauch erhöht sich dadurch um ca. 35%, die Laufzeit verlängert sich um ca. 7 Minuten im Bereich "Pflegeleicht" und 6 Minuten im Bereich "Feinwäsche".

Waschmittel

Die Wahl des Waschmittels ist abhängig von der Textilart (Pflegeleicht, Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Verschmutzungsgrad.

Sie können in diesem Waschtrockner alle empfohlenen handelsüblichen Markenvoll- und Spezialwaschmittel für Trommelwaschmaschinen verwenden.

• Pulverartige Vollwaschmittel für alle Textilarten.
• Pulverartige Feinwaschmittel für Pflegeleicht (max. 60°C) und Wolle.
• Flüssige Waschmittel, vorzugsweise für Waschprogramme ohne Vorwäsche mit niedrigen Waschtemperaturen (max. 60°C) für alle Textilarten oder speziell nur für Wolle.

Waschmitteldosierung

Dieser Waschtrockner berücksichtigt mit seiner technischen Ausstattung alle umweltrelevanten Gesichtspunkte eines optimalen, zeitgemäßen maschinellen Waschprozesses.

Die Waschmittelart und -menge richtet sich nach

• der Textilart und -menge,
- dem Verschmutzungsgrad der Wäsche,
- der Wasserhärte des verwendeten Leitungswassers.

Die Wasserhärte ist eingeteilt in sogenannte Wasserhärtebereiche.

Auskunft über den Wasserhärtebereich erteilt Ihnen das zuständige Wasserwerk oder Ihre Gemeindeverwaltung.

Auf den Waschmittelpackungen finden Sie die Dosierhinweise der Waschmittelhersteller in ml, für den jeweiligen Härtebereich.

Folgen bei zu wenig Waschmittel:

• Die Wäsche wird grau oder nicht sauber.
- Es können sich punktförmige dunkle Schmutzteilchen (Fettläuse) auf der Wäsche ablagern.
• Verkalkung des Heizkörpers.

Folgen bei zuviel Waschmittel:

• Unnötige Umweltbelastung.
  • Starke Schaumbildung und dadurch geringe Waschbewegung.
• Schlechtes Reinigungs-, Spül- und Schleuderergebnis.

Wasserhärteangaben

Härte- Bereich eigen- eigengeschaft mmol/l °d
I weich	0 - 1,3	0 - 7
II	mittel 1,3 - 2,5		8 - 14
III	hart	2,5 - 3,8	15 - 21
IV	sehr hart	über 3,8	über 21

Pulverartige Waschmittel

Nachstehend unsere Dosierempfehlungen für verschiedene Beladungen:

• Bei voller Beladung bitte nach Angaben der Waschmittelhersteller dosieren.
• Bei halber Beladung nur ^3/_4 der angegebenen Waschmittelmenge dosieren.
• Bei kleinster Beladung nur die Hälfte der angegebenen Waschmittelmenge dosieren.

Flüssigwaschmittel

Die Dosierung erfolgt im Einlaugenverfahren (nur Hauptwäsche) entsprechend der Empfehlung der Waschmittelhersteller.

Wasseraufbereitung

Bei hartem, kalkhaltigem Wasser ab Härtebereich III können Sie ein spezielles Enthärtungsmittel verwenden. (Bitte Dosierhinweise des Herstellers genauestens beachten). In Verbindung damit ist die Waschmittelmenge auf den Härtebereich I zu reduzieren.

Bei sehr weichem Wasser kann eine übermäßige Schaumentwicklung durch Zugabe schaumbremsender Mittel verhindert werden. Gemeinsam mit dem Waschmittel dosieren.

Dosierung von Waschmittel-Baukastensystemen

Auf dem Markt gibt es die unterschiedlichsten Baukastensysteme. Im Gegensatz zu herkömmlichen Vollwaschmitteln zeichnen sie sich dadurch aus, dass die verschiedenen Waschmittelinhaltsstoffe in meist 3 Komponenten getrennt vorliegen z.B. Grundwaschmittel, Enthärter und Bleichmittel. Diese Komponenten werden nach den jeweils vorliegenden Anforderungen dosiert.

Es lassen sich dadurch beträchtliche Chemieeinsparungen erreichen.

Bitte achten Sie deshalb besonders auf die Dosiervorschriften der einzelnen Anbieter.

Weichspüler

Weichspüler machen die Wäsche weich und griffig.

Außerdem vermindern sie die statische Aufladung beim maschinellen Trocknen.

Formspüler

Formspüler sind synthetische Stärkemittel und geben z. B. Hemden, Bett- und Tischwäsche einen festeren Griff.

Wasseranschluss

Der Waschtrockner arbeitet nach dem Kondensationsverfahren.

Deshalb muss auch beim Trocknen der Wasserhahn geöffnet sein und der Ablaufschlauch in ein Wasch- oder anderes Auffangbecken führen.

Füllmengen

Baumwolle ......max. 2,5 kg

Pflegeleicht ....max. 2 kg

Hinweis:

Größere Wäschebeladungen müssen vor dem Trocknen unbedingt aufgeteilt werden, sonst erhalten Sie ein unbefriedigendes Trockenergebnis.

Nicht zum Trocknen geeignet

Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsäcke und Federbetten sowie Wäschestücke, die überwiegend Schaumgummi oder gummiähnliches Material enthalten, dürfen nicht getrocknet werden.

Auf Pflegekennzeichen in den Textilien achten

trocknergeeignet

normales Trocknen

schonendes Trocknen

nicht trocknergeeignet

Achtung:

Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner etc.) behandelte Wäschestücke dürfen nie in diesem Waschtrockner getrocknet werden. Es besteht Brandgefahr.

Also nur in Wasser gewaschene Textilien trocknen!

Vorbereitung zum Trocknen

Je besser die Wäsche vor dem Trocknen entwässert wurde, desto wirtschaftlicher wird getrocknet.

Die Wäsche nach Textilarten (siehe Pflegekennzeichen) und gewünschtem Trockengrad sortieren. Reißverschlüsse schließen, lose Schürzenbänder usw. zusammenbinden.

Bei durchgehendem Waschen und Trocknen (NON-STOP) müssen diese Hinweise bereits vor dem Waschen berücksichtigt werden.

Energiespartips

- Hohe Schleuderleistung bringt geringe Restfeuchtigkeit und damit einen niedrigen Energiebedarf. Auch pflegeleichte Textilien müssen vor dem Trocknen ausgeschleudert werden.

- Optimale Wirtschaftlichkeit durch gut ausgeschleuderte Wäsche und voll ausgenutztes Fassungsvermögen; nur dann werden Energie und Wasser sinnvoll eingesetzt.

• Die richtig gewählte Trockenzeit hilft zusätzlich Energie und Wasser einzusparen.

- Ein Übertrocknen der Wäsche sollte vermieden werden, um unnötigen Wasser- und Energieverbrauch zu vermeiden.

Türverriegelung

Nachdem das gewählte Programm gestartet wurde, ist die Einfülltür während des gesamten Programmablaufs verriegelt.

Die Verriegelung wird durch eine Kontrolllampe angezeigt, die oberhalb des Griffes angeordnet ist.

Erst wenn im Multidisplay eine Null blinkt, ist das Trocknungs-Programm beendet.

Die Lampe oberhalb des Türgriffes ist erloschen, die Einfülltür kann geöffnet werden.

Trocknen nicht unterbrechen

Um Wäscheschäden zu vermeiden, darf während des Trockenvorgangs das Trockenprogramm normalerweise nicht abgeschaltet werden.

Soll der Trockenvorgang trotzdem unterbrochen werden, sind folgende Schritte durchzuführen:

• Programm-Wahlschalter auf Position "AUS" und dann auf eine der Positionen "TROCKNEN" drehen. Auf dem Display erscheint 17 und dann 10, die Kontrolllampe "zeitlich" leuchtet.
• Gerät durch Drücken der Start/Pause-Taste starten.
• Nach Ablauf der 10 Minuten (Abkühlphase) kann dann die Tür geöffnet und die Wäsche entnommen werden.

Trockendauer

Die Trockenzeit kann sehr unterschiedlich sein, sie hängt ab von:

• Der Restfeuchte der Wäsche.
- Dem gewünschten Trockengrad (Extratrocken, Schranktrocken, Bügeltrocken).
- Der Art der Wäsche und der Füllmenge.

Trocken-Programme

Trocknung elektronisch

- Trocknen von Koch-/Buntwäsche

1. Programm-Wahlschalter im Waschbereich Koch-/Buntwäsche auf Position "TROCKNEN" drehen.
2. Taste: Trocknung elektronisch, Programm wählen Extratrocken Schranktrocken Bügeltrocken

• Trocknen von Pflegeleicht

1. Programm-Wahlschalter im Waschbereich Pflegeleicht auf Position "TROCKNEN" drehen.
2. Taste: Trocknung elektronisch, Programm wählen Schranktrocken

Trocknung zeitlich

- Trocknen zeitlich mit voller Heizleistung

1. Programm-Wahlschalter im Waschbereich Koch-/Buntwäsche auf Position "TROCKNEN" drehen.
2. Taste: Trocknen zeitlich, Trockenzeit wählen, max. 130 Minuten. Zeitanzeige im Multidisplay.
3. Trocknen zeitlich mit reduzierter Heizleistung
4. Programm-Wahlschalter im Waschbereich Pflegeleicht auf Position "TROCKNEN" drehen.
5. Taste: Trocknen zeitlich, Trockenzeit wählen, max. 100 Minuten. Zeitanzeige im Multidisplay.

Nachtrocknen

Erscheint Ihnen die Wäsche bei Programmende noch zu feucht, kann nachgetrocknet werden.

Wählen Sie mit der Taste “Trocknung zeitlich” die gewünschte Trocknungszeit.

Vorsicht! Um Knitter und Maßänderungen zu vermeiden, Acryl und Pflegeleicht nicht übertrocknen.

Abkühlphase

Damit die Wäsche abkühlen kann, wird 10 Minuten vor Programmende automatisch die Abkühlphase eingeschaltet.

Die Abkühlphase darf auf keinen Fall abgekürzt oder unterbrochen werden oder ganz entfallen, Verbrennungsgefahr!

Flusen

Nach dem Trocknen stark flusender Wäsche, z. B. neuen Frottierwaren, empfehlen wir, das Waschprogramm "SPÜLEN" durchzuführen, um sicherzustellen, dass die eventuell im Behälter angesammelten Flusen ausgespült werden und sich bei einem darauffolgenden Waschprogramm nicht auf der Wäsche ablagern.

Auch das Flusensieb sollte nach jedem Trockenprogramm geprüft und gegebenenfalls gereinigt werden.

Einlaufen der Wäsche

Vor allem Textilien wie Trikotwäsche und Frottierwäsche neigen je nach Qualität unterschiedlich stark zum Einlaufen. Dies ist in erster Linie darauf zurückzuführen, dass Wäsche-stücke im Waschtrockner im Gegensatz zur Leine schwebend, also spannungsfrei getrocknet werden. Solche Textilien möglichst nur "bügeltrocken" trocknen.

Durch Ziehen und durch das Tragen wird das Einlaufen solcher Textilien weitgehend ausgeglichen. Bei Neuanschaffung solcher Textilien empfehlen wir, diese Einlaufeigenheiten bei der Größenwahl zu berücksichtigen.

Übertrocknen

Zu lange Trocknungszeiten führen zum sog. Übertrocknen. Dadurch wird die Wäsche unnötig strapaziert, und es kann zu verstärkter Knitterbildung kommen.

Einfülltür

Das Glas der Einfülltür wird beim Trocknen heiß.

Vorsicht! Verbrennungsgefahr.

Trocknugsmöglichkeiten

BLITZPROGRAMM 30° NORMALSCHLEUDERN ABPUMPEN STÄRiken/ WEICHSPÜLEN SPÜLEN EINWEICHEN 30° KALT WOLLE FEINWÄSCHE AUS 95° KOCHWÄSCHE BUNTWÄSCHE E 60° 60° E 40° 40° 30° TROCKNEN 30° 30° 40° E 40° 40° BÜGELFIX TROCKNEN 1200 900 700 500 Spül- stopp EXTRATROCKEN SCHRANKTROCKEN BÜGELTROCKEN LAUFZEIT VORWÄSCHE HAUPTWÄSCHE SPÜLEN SPÜLSTOPP ABPUMPEN SCHLEUDERN TROCKNEN ENDE SCHLEU- DERN VOR- WÄSCHE TRG BUNGPLUS WASSER elektronisch zeitlichEX STAATZEIT- VORWAHL START/ PAUSE ① ② ③ ④ ⑤

Es gibt 3 Möglichkeiten die Wäsche zu trocknen:

1. Waschen und anschließend Trocknen.
2. Waschen und Trocknen durchgehend (Non-Stopp-Betrieb).

3. Nur Trocknen

Die erforderlichen Handgriffe sind wie folgt:

1. Waschen und anschließend Trocknen

Programmwahl:

Waschen

Beladung:

Koch-/Buntwäsche max. 5 kg Pflegeleicht max. 2,5 kg

Einstellung:

• Waschprogramm einstellen (Pos. 1)
- Evtl. Zusatzfunktionen wählen (Pos. 2)
• Gerät starten (Pos. 5)

Das Waschprogramm läuft nun automatisch bis zum Ende ab.

Achtung!

Wenn die Funktion "Spülstopp" gewählt wurde, bleibt die Wäsche im letzten Spülwasser liegen.

Die Wäsche muss vor dem Trocknen unbedingt geschleudert werden.

Trocknen

Beladung:

Koch-/Buntwäsche max. 2,5 kg Pflegeleicht max. 2 kg

Hinweis!

• Koch-/Buntwäsche
  Die Wäsche nach dem Waschen komplett entnehmen, auflockern und evtl. teilen, da max. 2,5 kg getrocknet werden dürfen.
• Pflegeleicht
  Nach dem Waschen evtl. die Wäscheteile, die nicht getrocknet werden sollen, herausnehmen, da max. 2 kg getrocknet werden dürfen.

Einstellung:

• Programmwahlschalter auf "AUS" stellen (Pos. 1)
• Programmwahlschalter im Bereich "Koch-/Buntwäsche" auf Pos. "TROCKNEN" drehen (Pos. 1), volle Heizung oder
• Programmwahlschalter im Bereich "Pflegeleicht" auf Pos. "TROCK-NEN" drehen (Pos. 1), reduzierte Heizung
• Mit der Drucktaste Trocknungsprogramm wählen (Pos. 3 oder 4)
  • Gerät starten (Pos. 5)

Das Trocknungsprogramm beginnt, die Zeit wird im Multidisplay angezeigt. Wenn die Zeit abgelaufen ist und die Lampe "ENDE" leuchtet, ist das Programm beendet und die Wäsche kann entnommen werden. Gerät durch Drehen des Programm-wahlschalters auf "AUS" abschalten.

2. Waschen und Trocknen durchgehend (Non-Stopp-Betrieb)

Programmwahl:

Waschen/Trocknen

Achtung!

Der Non-Stopp-Betrieb ist nur in den Programmen

Koch-/Buntwäsche und Pflegeleicht möglich.

Beladung:

Koch-/Buntwäsche max. 2,5 kg Pflegeleicht max. 2 kg

Einstellung:

• Waschprogramm einstellen (Pos. 1)
- Evtl. Zusatzfunktionen wählen (Pos. 2)
- Mit der Drucktaste das Trocknungsprogramm wählen (Pos. 3 oder 4)
• Gerät starten (Pos. 5)

Die Wäsche wird nun automatisch gewaschen und getrocknet.

Wenn die angezeigte Zeit abgelaufen ist und die Lampe "ENDE" leuchtet, ist das Programm beendet.

Die Tür ist entriegelt und die Wäsche kann sauber und trocken entnommen werden.

Gerät durch Drehen des Programm-wahlschalters auf "AUS" abschalten.

3. Nur Trocknen

Das Gerät kann auch nur zum Trocknen verwendet werden, z. B. für Wäsche, die nicht im Gerät gewaschen wurde.

Es gibt dafür 2 Möglichkeiten:

• Trockenprogramm wählen

Extratrocken Schranktrocken Bügeltrocken

- Trocknen zeitlich

130 Minuten, volle Heizleistung 100 Minuten, reduzierte Heizleistung

Programmwahl:

Trockenprogramm

Beladung:

Koch-/Buntwäsche max. 2,5 kg

Pflegeleicht max. 2 kg

Einstellung:

• Programmwahlschalter im Bereich "Koch-/Buntwäsche" (volle Heizung) oder "Pflegeleicht" (reduzierte Heizung) auf Pos. "TROCKNEN" drehen (Pos. 1)
• Trocknungsprogramm über Drucktaste wählen (Pos. 3)
  • Gerät starten (Pos. 5)

Trocknen zeitlich

Beladung:

Koch-/Buntwäsche max. 2,5 kg

Pflegeleicht max. 2 kg

Einstellung:

• Programmwahlschalter im Bereich "Koch-/Buntwäsche" (volle Heizung) oder "Pflegeleicht" (reduzierte Heizung) auf Pos. "TROCKNEN" drehen (Pos. 1)
• Trocknungszeit über Drucktaste wählen (Pos. 4), max. 130 min oder 100 min
  • Gerät starten (Pos. 5)

Das Trockenprogramm beginnt.

Wenn die angezeigte Zeit im Multi-display abgelaufen ist und die Lampe "ENDE" leuchtet kann die Wäsche entnommen werden.

Gerät durch Drehen des Programm-wahlschalters auf "AUS" abschalten.

Pflege und Wartung

Reinigen des Flusensiebs

Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb in der Frontseite des Geräts.

Folgende Handgriffe sind erforderlich:

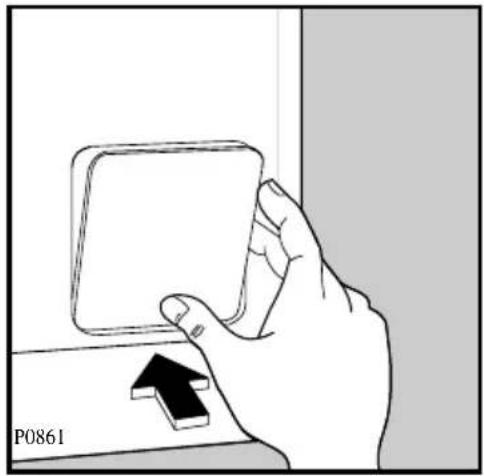

- Flusensiebklappe durch Drücken öffnen und Schüssel etc. für Restwasser unterstellen.

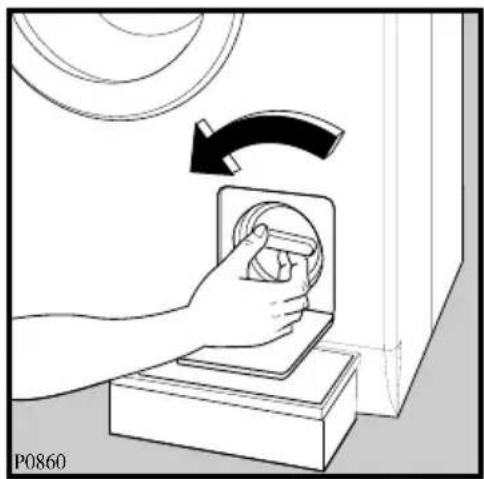

- Flusensieb-Knebel nach links, entgegen dem Uhrzeigersinn drehen, bis das Flusensieb entnommen werden kann.

Achtung! Je nach Restwassermenge kann es erforderlich sein, das Auffanggefäß mehrfach zu entleeren.

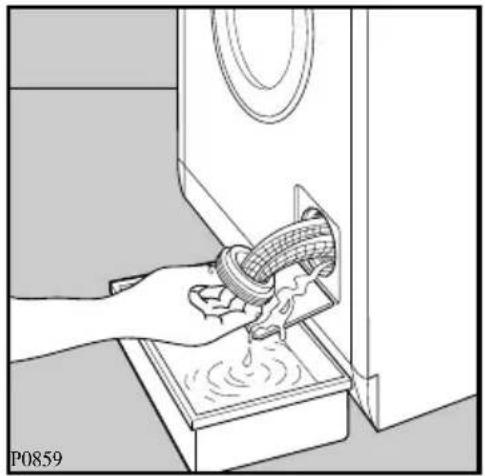

- Flusensieb herausziehen.

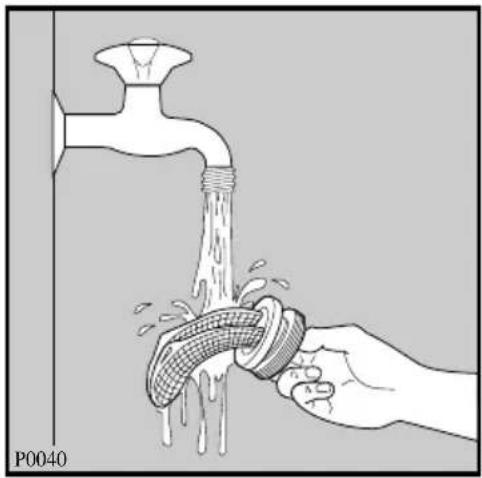

- Flusensiebkörper reinigen, einsetzen und wieder fest verschrauben.

Bitte beachten Sie, dass es durch ein verstopftes Flusensieb zu Funktionsstörungen im Programmablauf kommen kann. Bevor Sie den Kundendienst rufen, überprüfen Sie bitte grundsätzlich das Flusensieb, denn derartige Kundendienst-Einsätze können nicht kostenlos erfolgen.

Reinigung des Wassereinlaufsiebs

Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden.

Hierzu schrauben Sie zuerst die Überwurfverschraubung des Wasserschlauchs ab.

(Achtung! Vorher Wasserhahn schließen!).

Pflege des Wasch-Trockenvollautomaten

Das durch ausgewählte Einbrennlacke geschützte Gehäuse erspart Ihnen eine besondere Pflege. Das Abwischen nach dem Waschen mit einem feuchten Tuch ist vollkommen ausreichend. Selbstverständlich können Sie auch die Lackierung zusätzlich mit einem handelsüblichen Lackpflegemittel behandeln. Keinesfalls dürfen jedoch Scheuermittel oder Lösungsmittel verwendet werden.

Damit das Gerät austrocknen kann, lassen Sie bitte nach dem Waschen die Einfülltür noch einige Zeit geöffnet.

Die Waschtrommel besteht aus «Edelstahl rostfrei» und ist damit weitgehend korrosionsfest. Treten trotzdem Rostansätze auf, ist das stets auf eisenhaltige Fremdkörper zurückzuführen, die mit der Wäsche eingebracht wurden. Fremdrost ist auch bei «Edelstahl rostfrei» möglich.

Reinigung der Waschmittelschublade

Die Fächer der Waschmittelschublade sollten von allen erkennbaren Waschmittelverkrustungen gesäubert werden. Verwenden Sie hierzu keine metallischen Gegenstände, eine Bürste und heißes Wasser (nicht kochend) genügen vollständig. Ziehen Sie die Schublade, durch Drücken der Arretierungs-Taste, heraus. Nach erfolgter Reinigung lässt sich die Schublade leicht wieder einschieben.

Der obere Teil des Weichspülfaches ist auch herausnehmbar.

Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie alle Ankrustungen von Waschmitteln beseitigen.

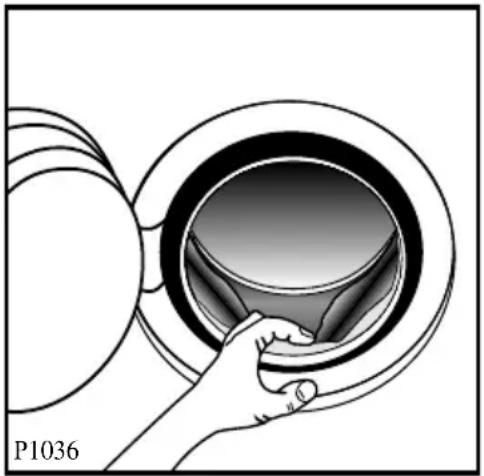

Kontrollieren Sie ab und zu die Gummimanschette am Umfang der Einfüllöffnung und entfernen Sie evtl. Fremdkörper, die mit der Wäsche ins Gerät gelangen und sich dort in der Falte ablagern können.

Rostbildung ist dadurch möglich, wenn derartige Gegenstände wie Nägel, Büroklammern usw. längere Zeit nicht entfernt werden.

Gerät entkalken

Bei richtiger Waschmitteldosierung ist ein Entkalken im allgemeinen nicht erforderlich. Falls Sie doch entkalken möchten, verwenden Sie hierzu ausschließlich Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen. Dosierung nach Herstellerangaben.

Notentleerung

Wenn Sie aus zwingenden Gründen, z.B. bei Stromausfall, defektem Gerät usw., das Gerät entleeren müssen, gehen Sie bitte wie folgt vor:

• Netzstecker aus der Steckdose ziehen.
• Wasserhahn schließen.

• Abkühlung der evtl. aufgeheizten Lauge abwarten.

• Gefäß, Schüssel o.ä. für das Restwasser unterstellen.
  Beachten Sie bitte, dass das Auffanggefäß, je nach Größe, mehrmals entleert werden muss. Die Wassermenge im Gerät beträgt ca. 10 Liter.

• Dann Flusensieb lösen (siehe Seite 40).

Aufstellung in einem frostgefährdeten Raum

Steht Ihr Gerät in einem solchen Raum, müssen Sie in der kalten Jahreszeit nach dem Waschen das Restwasser entleeren (siehe Notentleerung) und ebenso den Zulaufschlauch am Wasserhahn abschrauben und vollständig entleeren. Falls der Ablaufschlauch in einer Schleife verlegt wurde, muss auch dieser entleert werden.

Sollte der im Gerät befindliche Einlauf-siphon vereist sein, füllen Sie vorsichtig 0,5 Liter heißes Wasser in die Waschmittelschublade, damit das Eis auftauen kann.

Gummiteile im Gerät

Teile aus Gummi unterliegen nicht nur dem Verschleiß, sondern auch der natürlichen Alterung. Dies trifft auch für alle Gummiteile Ihres Wasch- trockners zu. Wir empfehlen Ihnen die sorgfältige Beobachtung des Wasser- zulaufschlauchs. Wir wollen damit nicht sagen, dass wir hier nicht vorgesorgt hätten. In ständiger Eingangs- kontrolle werden diese Schläuche mit 60 bar Prüfdruck belastet. Nach langer Betriebszeit sollten Sie diesen Wasserzulaufschlauch auswechseln. Bestellen können Sie dieses Ersatzteil bei Ihrem zuständigen Kundendienst oder in der Ersatzteil-Zentrale, Duisburger Straße 57, 90451 Nürnberg.

Unterbau des Geräts

Abnehmen der Arbeitsplatte

Unterbau- und Nischenmaße

570÷600 820 600 820 595 570 P0901

Achtung!

Bei allen Arbeiten am Gerät muss der Netzstecker gezogen bzw. die elektrische Zuleitung vom Netz getrennt sein.

Folgende Arbeiten sind erforderlich:

• Die Schrauben an der Geräterückseite herausschrauben (siehe Pfeile).

- Arbeitsplatte nach hinten schieben und abnehmen.

- Anschließend muss die Blechplatte für den Einbau (erhältlich beim Kundendienst) aus Sicherheitsgründen aufgeschraubt werden.

Behebung kleiner Störungen

Hinweise zur Behebung kleiner Störungen

Wenn Sie unsere Ratschläge beachten, werden Sie immer Freude an Ihrem Gerät haben.

Sollte trotzdem eine Störung auftreten, prüfen Sie bitte erst die nachfolgend angeführten Punkte, bevor Sie einen Fachmann zu Rate ziehen.

Was ist, wenn...

... das Waschprogramm nicht anläuft?

• Sitzt der Netzstecker fest in der Steckdose?
• Führt die Steckdose Spannung, ist die Sicherung intakt? (mit einem anderen elektrischen Gerät, z. B. Tischlampe o. ä. prüfen).
• Haben Sie alle Handgriffe richtig ausgeführt, wie in der Gebrauchsanweisung beschrieben?
• Ist die Tür richtig geschlossen?
• Wurde die Start-Taste gedrückt?

... Wasser aus dem Gerät läuft?

- Sind die Verschraubungen am Wasserzulaufschlauch fest angezogen?

- Ist das Flusensieb richtig eingesetzt?

... das Gerät beim Schleudern stark vibriert?

• Haben die Stellfüße festen Bodenkontakt?
• Ist die Transportsicherung vollständig entfernt?

... die Wäsche am Programmende nicht ausgeschleudert ist

- Durch das eingebaute Unwuchtkontrollsystem erkennt das Gerät zu Beginn des Schleudervorgangs eine zu große Unwuchtbildung (z.B. bei kleiner Wäschebeladung oder nur großen Wäschestücken). Tritt dieser Fall ein, beendet das Gerät das Waschprogramm nicht mit der maximalen sondern mit einer reduzierten Schleuderdrehzahl, um einen eventuellen Schaden am Gerät zu vermeiden.

... das Schleudern nur verzögert beginnt?

- Das elektronische Unwucht-Kontrollsystem hat aufgrund ungünstiger Wäscheverteilung angesprochen. Die Wäsche wird aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein bis das Endschleudern abläuft.

... der Weichspüler nicht eingespült wird bzw. das Fach für Pflegemittel mit Wasser gefüllt ist?

- Der Saugheber im Fach für Pflegemittel ist verstopft.

...der Strom ausfällt?

- Bei Stromausfall oder Gerätedefekt kann eine Notentleerung über das Flusensieb erfolgen (s.Seite 40). Die Einfülltür lässt sich öffnen, damit die Wäsche entnommen werden kann.

Hinweis:

Verschiedene Fehler werden im Multidisplay, wie folgt, angezeigt.

... im Multidisplay E10 angezeigt wird?

Der Code E10 bedeutet, es läuft kein Wasser zu.

- Ist der Wasserhahn geöffnet?

- Ist das Sieb im Wasserzulaufschlauch sauber?

... im Multidisplay E20 angezeigt wird?

Der Code E20 bedeutet, das Wasser wird nicht abgepumpt.

- Ist der Wasserablaufschlauch eventuell geknickt, oder verdreht?

- Ist das Flusensieb verstopft?

- Wurde die maximale Abpumphöhe von 1m überschritten?

- Ist bei Siphonanschluss, evtl. der Siphon verstopft?

... im Multidisplay E40 angezeigt wird?

Der Code £40 bedeutet, dass die Einfülltür nicht geschlossen ist.

... der Trockenvorgang nicht anläuft?

• Hat der Sicherungsautomat in der Wohnung ausgelöst?
• Ist der Stecker nur lose in die Schutzkontakt-Steckdose eingedrückt?
• Ist die Einfülltür richtig geschlossen?
• Ist das Trockenprogramm eingestellt?
  • Wurde die Start-Taste gedrückt?

... die Wäsche nicht den gewünschten Trocknungsgrad hat?

• War die Wäsche nach Textilarten (siehe Pflegekennzeichen) sortiert?
• Wurde das richtige Programm gewählt?
  • War der Wasserhahn geöffnet?
• War die maximal zulässige Wäschemenge überschritten?
• Wurde die Wäsche vorher gut ausgeschleudert?

Beachten!

Prüfung bzw. Beseitigung vorstehender Fehlerursachen muss Ihnen unser Kundendienst auch während der Garantiezeit berechnen.

Kundendienst

Wichtig!

Tritt eine Störung auf, so prüfen Sie bitte zunächst, ob Sie auch die in dieser Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet haben, bevor Sie den Kundendienst rufen.

Störung

Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unseren

- Technischen Kundendienst - "Profectis".

Die Kundendienst-Adressen der nächstgelegenen Servicestelle finden Sie im aktuellen Quelle-Katalog oder im Internet unter:

Deutschland

www.quelle.de www.profectis.de

Österreich

www.quelle.at

Die Service-Hotline ist der direkte Draht zu allen Kundendienststellen in Deutschland:

Service - Hotline 0180 - 5 60 60 20 Telekom €0,12/Min (Stand 01/02)

Die Telefonnummer für den Kunden-dienst in Österreich entnehmen Sie bitte dem örtlichen Telefonbuch oder dem aktuellen Quelle-Katalog.

Störungsmeldung

Angaben bei einer Störung:

a) Vollständige Anschrift
b) Telefonnummer mit Vorwahl
c) Produkt-Nummer
d) Privileg-Nummer

Die Produkt- und Privileg-Nummer finden Sie auf dem Geräte-Typenschild, das im Bereich der Einfüllöffnung angebracht ist.

Die Angabe der beiden Nummern macht dem Kundendienst eine gezielte Ersatzteilvorbereitung möglich.

Übertragen Sie deshalb die Nummern vom Typenschild gleich in diese Gebrauchsanweisung.

Produkt-Nr. ....

Privileg-Nr. ....

Achtung!

Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Technische Daten / Abmessungen

Fassungsvermögen: Trocknen/Waschen ....max 2,5/5 kg

Gesamtanschlusswert 2200 W

Heizung/Waschen 1950 W

Heizung/Trocknen 1000/2000 W

Schleuderdrehzahl max. 1200 U/min

Spannung....220-230V/50 Hz

Absicherung ....10 A

Wasserdruck: min ....50 kPa max ....800 kPa

Energieeffizienz......C

Waschwirkung ....A

Gesamthöhe (verstellbar durch Regulierfüße) 85 cm

Gesamtbreite 60 cm

Gesamttiefe 60 cm

Gesamtgewicht....80 kg

Dieses Gerät hat das «CE»- Zeichen und entspricht somit folgenden EG-Richtlinien:

- 73/23/EWG vom 19.02.1973 - Niederspannungsrichtlinie

- 89/336/EWG vom 03.05.1989 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

Notizen

Programm-wahlschalter	WASCHPROGRAMME	Zusatzfunktionen über Tasten	Wäsche-menge max.
Kochwäsche 40°-60°-95°	Kochwäsche ohne Vorwäschez.B. normal bis stark verschmutzte Berufswäsche, Kochwäsche mit Flecken, verschmutzte Gebrauchswäsche.	VORW.,EXTRA KURZ,SPÜLSTOPPWASSER-PLUS SCHLEUD. RED.	5 kg
Kochwäsche E 60°	Spar-Kochwäsche ohne Vorwäschez.B. kurzzeitig benutzte Bettwäsche, leicht verschmutzte Tisch- u. Gebrauchswäsche ohne Flecken, usw.	VORW.,SPÜLSTOPPWASSER-PLUS SCHLEUD. RED.	5 kg
Buntwäsche 30°-40°-60°	Buntwäsche ohne Vorwäschez.B. bunte Normalwäsche aus Leinen oder Baumwolle, Hemden, Leibwäsche, Tafelwäsche aus Leinen, Frottée.	VORW.,EXTRA KURZ,SPÜLSTOPPWASSER-PLUS SCHLEUD. RED.	5 kg
Buntwäsche E 40°	Spar-Buntwäsche ohne Vorwäschez.B. empfindliche, jedoch schleuderfähige Buntwäsche, Oberhemden, Blusen, Leibwäsche, Mischwäsche mit Synthetikzusatz.	VORW.,SPÜLSTOPPWASSER-PLUS SCHLEUD. RED.	5 kg
Pflegeleicht 40°- 60°	Pflegeleicht ohne Vorwäschez.B. Synthetiks, Leibwäsche, Buntwäsche, bügelfreie Hemden.	VORW.,EXTRA KURZ,SPÜLSTOPPWASSER-PLUS SCHLEUD. RED.	2,5 kg
Pflegeleicht 40° E	Spar-Pflegeleicht ohne Vorwäschez.B. leicht verschmutzte Synthetiks, Hemden, Blusen.	VORW.,SPÜLSTOPPWASSER-PLUS SCHLEUD. RED.	2,5 kg
Bügelfix 40°	Pflegeleicht ohne VorwäscheFür knitterempfindliche Textilien.	VORW.,EXTRA KURZ,SPÜLSTOPPWASSER-PLUS SCHLEUD. RED.	1,5 kg
Feinwäsche 30°-40°	FeinwäscheFür alle zarten Gewebe, z.B. Gardinen.	VORW.,EXTRA KURZ,SPÜLSTOPPWASSER-PLUS SCHLEUD. RED.	2,5 kg
Wolle KALT -30°-40°	WolleGeprüftes Wollwaschprogramm für Wollsiegelmaschenwaren mit Einnähetikett «mit Spezialaus-rüstung - filzt nicht» und handwaschbare Wolle.	SPÜLSTOPPSCHLEUD. RED.	2 kg

Nach Programmende, Gerät ausschalten.

Das Programm "Buntwäsche 60°" ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75/EWG.

Waschmittelzugabe		Programmablauf Verbrauchswerte *
Haupt-wäsche	Weichspüler Veredelungs-mittel	Haupt-wäsche	Spülgänge	Normal-Schleudern und Abpumpen	Schon-Schleudern und Abpumpen	Strom (kWh)	Wasser (Liter)	Zeit (Min.)
X	Nach Bedarf und Erfordernissen. Die Füllmenge darf das Maximalniveau in der Einspülkammer nicht überschreiten.	X	X	X		1,9	47	154
X		X	X	X		1,4	44	143
X		X	X	X		0,95 44	135
X		X	X	X		0,85	53 145
X		X	X		X	0,9	54 96
X		X	X		X	0,62 54	97
X		X	X		X	0,47	52 79
X		X	X		X	0,5 57	67
X		X	X		X	0,35 52	58

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.

Programmübersicht

SONDERPROGRAMME	Zusatzfunktionen über Tasten	Wäsche-menge max.
Einweichen 30°Czum Vorbehandeln stark verschmutzter und verfleckter Wäsche.Für Wolle nicht geeignet.		5 kg
Spülen mit Schleuderneignet sich besonders für die kleine Handwäsche, die Sie nicht im Gerät gewaschen haben.	SPÜLSTOPPWASSER-PLUS SCHLEUD. RED.	5 kg
Stärken/Weichspülen mit Schleudernkann als Zusatzprogramm an jedes Waschprogramm gewählt werden, dosieren Sie die Stärkelösung für etwa 20 Liter.Stärkelösung in die Einspülkammer für Weichspülmittel einfüllen.	SPÜLSTOPPSCHLEUD. RED.	5 kg
Abpumpendes letzten Spülwassers bei den Waschprogrammen mit Spülstopp.		5 kg
Normalschleudernkleine Handwäsche, die Sie nicht im Gerät gewaschen haben,können Sie diesem Schleudergang unterziehen, ebenfalls auch an jedes Teilprogramm anzuschließen.	SCHLEUD. RED.	5 kg
Blitzprogramm 30°Cfür verschwitzte und leicht verschmutzte Wäsche.	SPÜLSTOPPSCHLEUD. RED.	2,5 kg
AUSProgramm löschen, Maschine ausschalten
Trocknen,für Koch-/Buntwäschefür Pflegeleicht	zeitlich Trocknen	2,5 kg2 kg

Nach Programmende, Gerät ausschalten.

Programmablauf/Verbrauchswerte

Waschmittelzugabe		Programmablauf Verbrauchswerte *
Haupt-wäsche	Weichspüler Veredelungs-mittel	Haupt-wäsche	Spülgänge	Normal-Schleudern und Abpumpen	Schon-Schleudern und Abpumpen	Strom (kWh)	Wasser (Liter)	Zeit (Min.)
Fach I						0,4 22	20
	X		X	X		0,15	37 46
	X		letzter Spülgang	X		-	16 20
						-	-	3
				X		-	-	10
X	X	X	X		X	0,3 40	30
						-	-	-
						siehe Seite 55

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.

Trockenprogramme
Koch-/BuntwäscheEinstellung: TROCKNEN	Füllgewicht bis zu 2,5 kgMit voller Heizleistung
EXTRATROCKEN	dicke oder mehrlagige Textilien, die durch-getrocknet werden sollen, z.B. Frottier-wäsche, Bademäntel.
SCHRANKTROCKEN(*)	Textilien gleichmäßiger Dicke, die durch-getrocknet werden sollen, z.B. Frottier-wäsche, Biberbettwäsche, Trikotwäsche.
BÜGELTROCKEN	Textilien, die noch gebügelt werden sollen, z.B. Bettwäsche, Tischwäsche.

(*) Das zeiteingestellte Programm "Schranktrocken" ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75 EWG.

Trockenprogramme
PFLEGELEICHTE GEWEBE Einstellung: TROCKNEN	Füllgewicht bis zu 2 kgMit reduzierter Heizleistung
SCHRANKTROCKEN	dünne Textilien, die keine Nachbehandlung (z.B. Bügeln) benötigen, z.B. pflegeleichte Oberhemden, Tischwäsche, Babykleidung, Socken, Miederwäsche.

Nach Programmende, Gerät ausschalten.

Trockengrad	Schleuder-drehzahl U/min	Beladung kg	Strom-verbrauch kWh	Wasser-verbrauch Liter	Programm-dauer Minuten
Baumwolle
extratrocken	1200	2,5	2,1	19	75-85
schranktrocken	1200	1. Füllung 2,5	1,85	16	65-75
schranktrocken	1200	2. Füllung 2,5	1,7	14	60-70
bügeltrocken	1200 2,5	1,4 15 50-60
Pflegeleicht schranktrocken	900 2 1,2	20 70-80

Die Verbrauchswerte können z.B. je nach Netzspannung, Anschlusswert, Wasserdruck, Art und Menge der Wäschebeladung von den angegebenen Werten abweichen.

Notizen

Garantie-Information

Für unsere technischen Geräte und Fahrzeuge übernehmen wir im Rahmen unserer Garantiebedingungen die Garantie für einwandfreie Beschaffenheit.

Die Garantiezeit beginnt mit der Übergabe. Den Zeitpunkt weisen Sie bitte durch Kaufbeleg nach (Kassenzettel, Rechnung, Lieferschein u. ä.).

Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantiebedingungen sind in unseren jeweils gültigen Hauptkatalogen abgedruckt und liegen in unseren Verkaufshäusern bzw. Verkaufsstellen aus.

Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Kunden-dienststelle oder nächstgelegenes Verkaufshaus zu wenden.

QUELLE Aktiengesellschaft

90762 Fürth
