BEDIENUNGSANLEITUNG ID634X GORENJE

Gebrauchs-, Aufstellungs- und Anschlussanweisung

Glaskeramik-Einbau-Induktionskochfeld

GLASKERAMIK-EINBAU-INDUKTIONSKOCHFELD KOCHFELD

Sehr geehrte Kundin, sehr geehrter Kunde!

Das Glaskeramik-Einbau-Induktionskochfeld ist zur Verwendung im Haushalt bestimmt. Zum Verpacken unserer Produkte werden umweltfreundliche Materiale verwendet, die ohne Gefahr für die Umwelt wiederverarbeitet (recycelt), entsorgt oder vernichtet werden können. Hierzu sind die Verpackungsmateriale entsprechend gekennzeichnet. Wenn Sie das Gerät nicht mehr benutzen und es im Wege steht, sorgen Sie dafür, dass es die Umwelt nicht belastet. Übergeben Sie es einem autorisierten Entsorgungsunternehmen für elektrische und elektronische Altgeräte.

Gebrauchsanweisung

Die Gebrauchsanweisung ist für den Anwender bestimmt. Sie beschreibt das Gerät und seine richtige und sichere Anwendung. Sie ist verschiedenen Gerätetypen angepasst, daher finden Sie darin auch die Beschreibungen von Funktionen, die Ihr Gerät nicht hat.

Anschlußanweisung

Der Anschluß muß gemäß dem Kapitel Anschluß an das Netz und mit gültigen Vorschriften und Standarden ausgeführt werden. Die Arbeit darf nur der Fachmann ausführen.

Typenschild

Das Typenschild mit den Grunddaten ist an der unteren Seite des Gerätes angebracht.

Schutz gegen Feuergefahr

Einbaugeräte können neben einem Möbelhochschrank stehen. Auf der anderen Siete kann ein Möbelschrank gleicher Höhe wie das Gerät aufgestellt sein.

Dieses Kochfeld darf nur an einen dazugehörigen elektrischen Einbau-Induktionsherd angeschlossen werden.

WICHTIG - VOR DEM GEBRAUCH DES GERÄTS LESEN 4

Sicherheitshinweise....4

Hinweise....5

GLASKERAMIK-KOCHFELD 6

Funktionsprinzip des Induktionskochfeldes ....6

Zum Kochen auf dem Induktionskochfeld geeignetes Kochgeschirr......7

Kochstufen....8

Tipps zum Energiesparen....9

BEDIENUNG DES KOCHFELDES ....10

Ankochstufe (Kochzone mit Markierung P- Power boost und SP - Super Power boost)....10

Sperre / Kindersicherung....10

Restwärmeanzeige....11

Ankochautomatik....11

Überhitzungsschutz 13

REINIGUNG UND PFLEGE VON GLASKERAMIK- 14

OBERFLÄCHEN 14

Reinigen 14

EINBAU DES KOCHFELDES 15

Wichtige Hinweise....15

Montage der schaumdichtung 16

Ausschnittmaße für den Einbau des Kochfeldes 17

Einbau....17

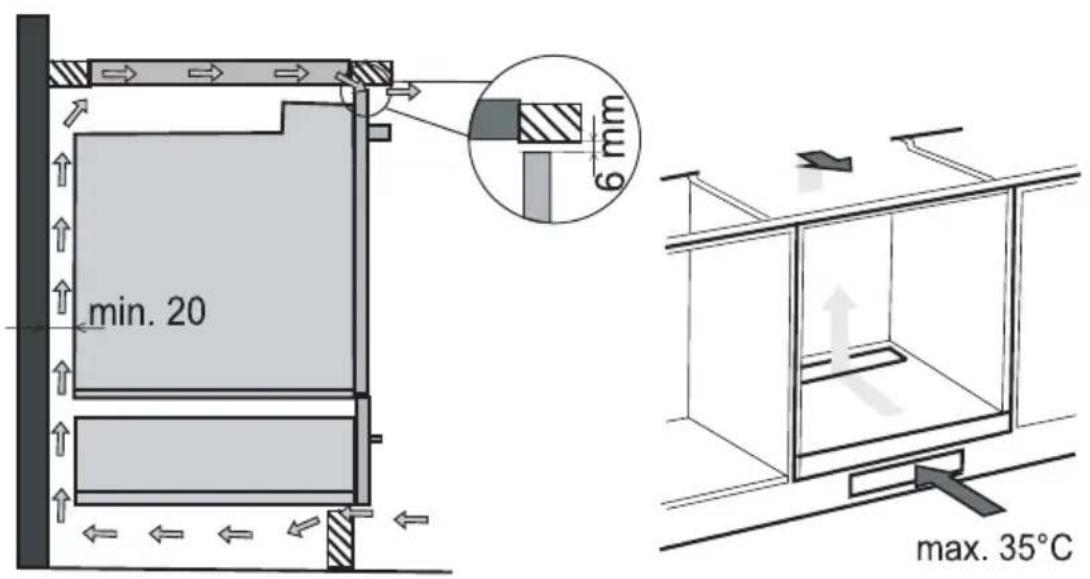

Lüftungsöff nungen des unteren Küchenelements 18

Anschluss der Einbau-Kochmulde an den Einbau-Backofen 19

TECHNISCHE DATEN 20

Typenschild 20

Sicherheitshinweise

- Dieses Gerät dürfen Kinder, älter als 8 Jahre, wie auch Personen mit verminderten körperlichen, sensorischen und geistigen Fähigkeiten oder mangelhaften Erfahrungen und Wissen bedienen, jedoch nur, wenn Sie das Gerät unter entsprechender Aufsicht bedienen oder entsprechende Hinweise über den sicheren Gebrauch des Geräts erhalten haben und wenn Sie über die mit dem Gebrauch des Geräts verbundenen Gefahren belehrt wurden. Kinder sollten mit dem Gerät nicht spielen. Kinder sollen das Gerät nicht reinigen und keine Instandhaltungsarbeiten am Gerät ohne die entsprechende Aufsicht von Erwachsenen ausführen.

• HINWEIS: Das Gerät und einige zugängige Geräteteile werden beim Gebrauch sehr heiß. Achten Sie darauf, dass Sie die Heizelemente im Garraum nicht berühren. Kinder unter 8 Jahren sollten die ganze Zeit unter Aufsicht Erwachsener sein.
• HINWEIS: Brandgefahr! Bewahren Sie auf dem Kochfeld keine Gegenstände auf.
• HINWEIS: Kochen mit Fett oder Öl auf dem unbeaufsichtigten Gerät kann gefährlich sein und einen Brand verursachen. Versuchen Sie niemals, den Brand mit Wasser zu löschen. Schalten Sie im Brandfall das Gerät umgehend aus und ersticken Sie die Flammen, indem Sie die Pfanne mit einem Deckel oder eine feuchten Lappen zudecken.
• Schalten Sie die Kochzone nach dem Gebrauch mit dem dazugehörigen Bedienungselement aus. Verlassen Sie sich nicht auf das automatische Kochtopf-Erkennungssystem.

• HINWEIS: Falls die Kochfeldoberfl äche einen Sprung besitzt, schalten Sie das Gerät umgehend aus, um einen Stromschlag zu vermeiden. Schalten Sie alle Schalter der Kochzonen aus und schrauben Sie die Sicherung heraus bzw. schalten Sie die Hauptsicherung aus, um das Gerät vom Stromversorgungsnetz zu trennen.

• Legen Sie auf das Induktionskochzone keine Gegenstände wie z.B. Messer, Gabeln, Löff el und Deckel, da sich diese stark erwärmen können.

• Verwenden Sie zum Reinigen des Geräts keine Wasserdampf-Reinigungsgeräte oder Hochdruckreiniger, da dies einen Stromschlagen verursachen kann.
• Das Gerät ist nicht zur Steuerung durch externe Timer oder spezielle Steuerungssysteme geeignet.

Hinweise

• Das Gerät darf nur von einem Kundendienst oder einem autorisierten Elektrofachmann angeschlossen werden.
• Im Fall von unfachmännischen Eingriff en oder Reparaturen des Geräts, besteht die Gefahr ernster Körperverletzungen und Beschädigungen des Geräts. Reparaturen dürfen nur von einem Kundendienst oder einem autorisierten Fachmann durchgeführt werden.
• Das Gerät ist ausschließlich zum Kochen bestimmt. Verwenden Sie es nicht für andere Zwecke wie z.B. zum Beheizen von Räumen. Stellen Sie nie leeres Kochgeschirr auf die eingeschalteten Kochzonen.
• Beim Anschluss von anderen Geräten an Steckdosen in Herdnähe ist darauf zu achten, dass das Anschlusskabel nicht mit den heißen Kochzonen in Berührung kommt.
• Keine temperaturempf i ndlichen Gegenstände wie z.B. Reiniger, Spraydosen u.Ä. unter dem Kochfeld aufbewahren.
• Wenn Sie das Glaskeramikkochfeld als Abstellfl äche verwenden, kann es zu Beschädigungen oder Kratzern der Oberfl äche kommen. Wegen Schmelz- bzw. Brandgefahr und Beschädigung der Glaskeramikoberfl äche dürfen Sie auf dem Glaskeramik-Kochfeld auf keinen Fall Speisen in Alu-Folie oder Kunststoff gefäßen erhitzen.
• Legen Sie auf das Induktionskochzone keine Gegenstände wie z.B. Messer, Gabeln, Löff el und Deckel, da sich diese stark erwärmen können.

Dieses Produkt darf am Ende seiner Lebensdauer nich über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoff e sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

GLASKERAMIK-KOCHFELD

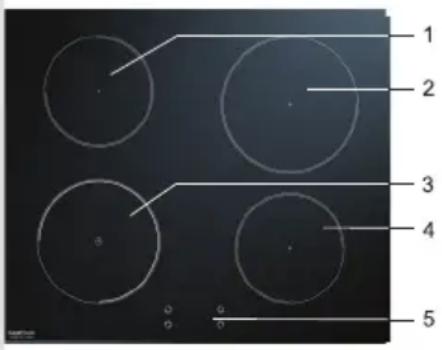

1 2 3 4 5

Funktionsprinzip des Induktionskochfeldes

1. Induktionskochzone hinten links
2. Induktionskochzone hinten rechts
3. Induktionskochzone vorne links
4. Induktionskochzone vorne rechts

5. Leistungsstufen- bzw. Restwärmeanzeige

6. Das Glaskeramik-Kochfeld verfügt über vier Kochzonen. Die Glaskeramik-Oberfl äche ist eben und ohne Kanten, in welchen sich Schmutz ansetzen könnte.

7. In der Glaskeramikplatte sind vier bzw. drei Heizfelder eingebaut. Die Glaskeramik-Oberfl äche ist eben und ohne Kanten, in welchen sich Schmutz ansetzen könnte.
   Das Induktionskochfeld ist mit hocheffi zienten Induktionskochzonen ausgestattet. Die Wärme bleibt direkt am Kochtopfboden, wo sie benötigt wird, ohne Wärmeverluste über die Glaskeramikoberfläche. Dadurch ist der Energieverbrauch wesentlich geringer als bei üblichen Heizelementen, die nach dem Strahlungsprinzip arbeiten.
8. Die Glaskeramik-Kochzone wird nicht direkt erhitzt, sondern nur über die Rückwärme, welche vom Kochgeschirr abgegeben wird. Diese Wärme wird nach Abschalten der Kochzone als "Restwärme" angezeigt. Das Erhitzen der Induktionskochzone ermöglicht eine Induktionsspule, welche unter der Glaskeramikoberfläche eingebaut ist. Die Spule bewirkt ein Magnetfeld, welches im (magnetisierbarem) Kochtopfboden Wirbelströme erzeugt und diesen damit erhitzt.

WICHTIG!

Falls sich auf der heißen Kochfl äche Zucker zerstreut oder stark zuckerhaltige Speise vergießt, muß die Kochzone sofort abgewischt werden, obwohl sie noch heiß ist. Dadurch werden Sie eventuelle Beschädigungen der Glaskeramik-Oberfl äche vermeiden. Zur Reinigung der heißen Oberfl äche dürfen Sie keine Reinigungsmittel verwenden, da dadurch die Oberfl äche beschädigt werden kann.

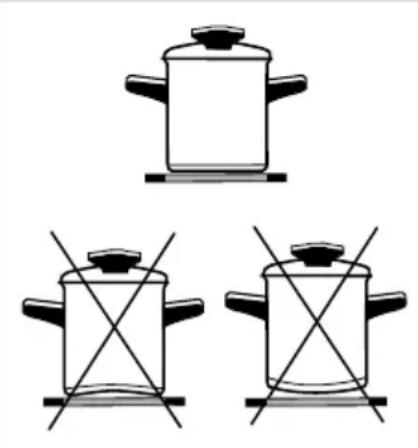

Zum Kochen auf dem Induktionskochfeld geeignetes Kochgeschirr

• Das Induktionskochfeld funktioniert einwandfrei, wenn Sie zum Kochen geeignetes Kochgeschirr verwenden.
• Während des Kochvorgangs den Kochtopf immer in die Mitte der Kochzone stellen.
• Geeignet ist Kochgeschirr, welches eine Induktion ermöglicht, z.B. Kochgeschirr aus Stahl, emailliertes Kochgeschirr aus Stahl oder Kochgeschirr aus Stahllegierung. Kochgeschirr aus Stahllegierung mit Kupfer- oder Alumniumboden und Kochgeschirr aus Glas ist zum Kochen auf Induktionskochfeldern nicht geeignet.
• Bei Verwendung eines Schnellkochtopfes muss dieser so lange überwacht werden, bis der notwendige Druck erreicht ist. Die Kochzone zuerst mit größter Leistung betreiben, danach gemäß den Anweisungen des Herstellers des Schnellkochtopfes die Leistungsstufe der Kochzone reduzieren.
• Verwenden Sie keine Kochöpfe mit unebenen Böden! Ein hohler oder gewölbter Kochtopfboden kann die Funktion des Übertemperaturschutzes beeinträchtigen, demzufolge kann sich die Kochzone überhitzen. Dadurch können Risse in der Glaskeramikplatte entstehen bzw. kann der Kochtopfboden schmelzen. Die Garantie deckt keine Schäden, die wegen der Verwendung von ungeeigneten Kochöpfen oder wegen der Erhitzung von leeren Kochöpfen entstehen.
• Kontrollieren Sie beim Kauf von Kochgeschirr, ob der Vermerk »Induktionstauglich« vorhanden ist.

Verwenden Sie nur Kochtopfe, die zum Kochen auf Induktions- und Elektrokochfeldern geeignet sind:

• mit einem dicken Boden (mind. 2,25 mm)
  • mit einem ebenen Boden.

Kochzone	Minimaler Durchmesser des Kochtopfes
160 mm 110 mm
180 mm 110 mm
200 mm 145 mm

MAGNET

Prüfmethode mit einem Magneten

Sie können mit einem kleinen Magneten überprüfen, ob der Boden des Kochgeschirrs magnetisierbar ist. Verwenden Sie

zum Kochen nur Kochgeschirr, auf welchem der Magnet klebt.

Elektronische Topferkennung

Einer der Vorzüge des Induktionskochfeldes ist die elektronische Topferkennung. Auch wenn sich auf der Kochzone kein Kochtopf befindet bzw. auf ihr ein Kochtopf mit kleinerem Durchmesser aufgestellt ist, gibt es keine Energieverluste. Wenn die Kochzone eingeschaltet ist, leuchtet auf der Anzeige der Leistungsstufe das Symbol "U". Wenn Sie innerhalb von 10 Minuten einen Kochtopf auf die Induktionskochzone aufstellen, erkennt der Sensor den Kochtopf und schaltet auf die voreingestellte Leistungsstufe. In dem Augenblick, in dem Sie den Kochtopf von der Kochzone wegnehmen, wird die Energiezufuhr unterbrochen. Wenn Sie auf die Kochzone einen kleineren Kochtopf bzw. eine kleinere Pfanne stellen, welche noch von der Elektronik erkannt wird, wird zum Erhitzen nur so viel Energie verwendet, wie hinsichtlich der Größe des Kochtopfbodens notwendig ist.

Die Kochzone kann beschädigt werden, wenn:

• sie eingeschaltet und ohne aufgestellten Kochtopf oder mit einem leerem Kochtopf aufgeheizt wird,
• sie einen ungeeigneten Kochtopf z.B. mit einem unebenen oder verbogenen Boden, oder einen Kochtopf mit zu kleinem Durchmesser verwenden.
• Kein Geschirr aus Ton verwenden, da dieses die Glaskeramikoberfl äche zerkratzen kann.
• Kochtopfboden vor dem Aufstellen auf die Kochzone trocken wischen, um eine gute Wärmeleitung zu gewährleisten und die Kochzone vor Beschädigungen zu schützen.
• Verwenden Sie zum Kochen bzw. Frittieren Kochgeschirr, welches magnetisierbar ist, d.h. Kochgeschirr aus Stahl, emailliertes Kochgeschirr aus Stahl oder Kochgeschirr aus Stahllegierung. Nur in diesem Fall wird die Induktionskochzone funktionieren.

Heizstufe Zweck
0 Stellung	g AUS, Nutzung der Restwärme
1 - 2	Warmhalten von Speisen, langsames Garen kleinerer Mengen von Speisen (niedrigste Leistungsstufe)
3 Langsames	Garen (Fortkochen nach dem Ankochen)
4 - 5	Langsames Garen (Fortkochen) größerer Mengen von Speisen, Braten größerer Fleischstücke
6 Braten	(Anbraten)
7 - 8 Braten
9 Kochen	von größeren Mengen, Braten
P	Besonders starke Leistungsstufe - Ankochstufe »Power boost«, geeignet auch zum Kochen und Braten von größere Mengen von Speisen

Tipps zum Energiesparen

• Achten Sie beim Kauf von Kochgeschirr auf die Tatsache, daß üblicherweise der Durchmesser des Oberteils des Kochtopfes angegeben ist, der oft größer ist als der Durchmesser des Kochtopfbodens.
• Schnellkochtöpfe ermöglichen wegen des geschlossenen Kochraums und des Überdrucks eine besondere Zeit- und Energieersparnis. Wegen der verkürzten Kochtzeit bleiben Vitamine erhalten.
• Sorgen Sie dafür, daß im Schnelkochtopf genügend Flüssigkeit ist, da sich im Gegenfall der Kochtopf überhitzt und die Kochzone bzw. der Kochtopf beschädigt werden kann.
• Decken Sie den Kochtopf bzw. die Pfanne beim Kochen immer mit einem Deckel geeigneter Größe zu.
• Verwenden Sie ein Kochgeschirr von geeigneter Größe, welches der Menge der zu kochenden Speise entspricht. Wenn Sie zum Kochen einen großen, nur teilweise gefüllten Kochtopf verwenden, wird viel mehr Energie verbraucht.

BEDIENUNG DES KOCHFELDES

• Schalten Sie die Kochzonen mit Bedienungsknöpfen ein, die auf dem Bedienfeld angebracht sind.
  • Die Symbole neben den Knöpfen zeigen die Zugehörigkeit zur jeweiligen Kochzone an.
  • Die Heizleistung der Kochzonen kann stufenlos von 1 bis 9 und auf P eingestellt werden.
  • Die Heizleistung wird auch auf der Anzeige auf dem Glaskeramik-Kochfeld angezeigt.

Display-Anzeigen leuchten noch 10 Sekunden nach dem Abschalten aller Kochfelder.

Ankochstufe (Kochzone mit Markierung P-Power boost und SP - Super Power boost)

Zum schnellen Ankochen können Sie bei allen Kochzonen zusätzlich die Ankochstufe aktivieren. Dadurch können Sie in kurzer Zeit mit zusätzlicher Leistung der Kochzonen auch größere Mengen von Speisen erhitzen.

Hinweis:

Die Kochzone mit der Markierung SP Ⓓ (Super Power boost) besitzt die Funktion der Super-Ankochstufe. Bei dieser Kochzone kann die Ankochstufe 10 Minuten aktiv sein, danach schaltet die Kochzone automatisch auf die Leistungsstufe 9 um.

Einschalten der Ankochautomatik „Power Boost“

• Drehen Sie den Knebel nach rechts bis zur Markierung „P“.
  Auf der Leistungsstufenanzeige wird das Symbol „P“ angezeigt.

Vorzeitiges Ausschalten der Ankochstufe „Power Boost“

- Wenn Sie die Kochstufe verringern, wird die Funktion „Power boost“ sofort ausgeschaltet.

Durch das Aktivieren der Sperre können Sie den unbefugten Betrieb bzw. Benutzung der Kochzonen verhindern. Auf die Weise wirkt die Sperre auch als Kindersicherung.

Sperre / Kindersicherung

Einschalten der Kindersperr

• Sie können die Kindersperre aktivieren, wenn alle Kochzonen ausgeschaltet sind.
• Drehen Sie gleichzeitig beide Knebel für die linken Kochzonen nach links auf die Position A und halten Sie für kurze Zeit in dieser Position. Auf allen Anzeigen erscheint das Symbol „L“. Die Sperre bzw. Kindersicherung ist jetzt aktiv. Wenn Sie einen

beliebigen Bedienungsknebel drehen, leuchtet auf allen Anzeigen das Symbol „L“ auf.

Sperre abschalten

Drehen Sie die beiden Knebel für die linken Kochzonen nach links auf die Position A und halten Sie für kurze Zeit in dieser Position.

Die Glaskeramikplatte ist auch mit einer Restwärmeanzeige „H“ ausgestattet. Die Kochzone wird nämlich nicht direkt erwärmt, sondern nur über die Rückwärme, welche vom Kochtopf abgegeben wird. Solange nach dem Abschalten der Kochzone das Symbol „H“ leuchtet, können Sie die Restwärme zum Warmhalten oder Abtauen von Speisen benutzen. Obwohl das Symbol „H“ verschwindet, kann die Kochzone ev. noch immer heiß sein. Seien Sie bitte vorsichtig, da Verbrennungsgefahr besteht!

Das Induktionskochfeld verfügt über eine spezielle Automatik, welche am Anfang des Kochvorgangs bewirkt, dass die Kochzone, ungeachtet der eingestellten Leistungsstufe, bei höchster Leistungsstufe betrieben wird. Nach einer bestimmten Zeit schaltet sich die Leistungsstufe der Kochzone auf die vorher eingestellte Leistungsstufe zurück (1 bis 8).

Bei der Verwendung dieser Automatik ist es notwendig, die Leistungsstufe zu wählen, mit welcher Sie die Speise fortkochen möchten.

Die Ankochautomatik ist geeignet für...

- Speisen, die bei Kochstart kalt waren; diese werden bei höchster Leistungsstufe erhitzt, darauf fortgekocht, ohne dass dabei der Kochvorgang überwacht werden muss (z.B. Zubereitung einer Rindsuppe).

Die Ankochautomatik ist nicht geeignet für...

• Speisen, die geschmort, frittiert oder gedünstet und oft gewendet, mit Wasser aufgegossen oder umgerührt werden müssen;
• Klöße oder Teigwaren die in viel Flüssigkeit gekocht werden;
• Speisen, die längere Zeit in einem Schnellkochtopf sieden müssen.

Einschalten der Ankochautomatik

- Drehen Sie den Knebel bis zum Anschlag zur Markierung »A« und halten Sie ihn zwei Sekunden lang, bis das akustische Signal ertönt. Wählen Sie die gewünschte Kochstufe. Auf der Leistungsstufenanzeige erscheinen abwechselnd das Symbol „A“ und die gewählte Kochstufe. Wenn die Ankochzeit abgelaufen ist, schaltet sich die Kochzone auf die gewählte Fortkochstufe um, welche nun konstant auf dem Display angezeigt wird.

- Vorzeitige Abschaltung der Kochautomatik: Die Kochautomatik schaltet sich vorzeitig aus, wenn Sie die Kochstufe verringern.

Tipp

- Wenn nach dem Einschalten der Ankochautomatik der Sensor für die Auswahl der Kochstufe nach drei Sekunden auf der Stufe „O“ bleibt, d.h. wenn Sie keine andere Kochstufe wählen, wird die Automatik nach drei Sekunden abgeschaltet. - Wenn Sie den Kochtopf von der Kochzone wegnehmen und diesen innerhalb von zehn Minuten wieder auf die Kochzone stellen, wird die Kochfunktion mit Höchstleistung bis zum Ende durchgeführt.

Eingestellte Kochstufe	Dauer Ankochautomatik-Funktion
1 48
2 144
3 230
4 312
5 408
6 120
7 168
8 216
9
Eingestellte Kochstufe	Stundenanzahl vor der Sicherheitsabschaltung
1 6
2 6
3 5
4 5
5 4
6 1,5
7 1,5
8 1,5
9 1,5
P 1,5

Die maximale Betriebsdauer jeder Kochzone ist begrenzt, Sie können diese aus der oberen Tabelle entnehmen. Wenn die Kochzone durch die Sicherheitsabschaltung abgeschaltet wird, leuchtet auf der Anzeige das Symbol „O“ oder „H“, falls noch Restwärme vorhanden ist. Sie können die Kochzone danach mit dem Einstellknebel für die Kochstufe abschalten.

Beispiel:

Stellen Sie die Kochzone auf die Kochstufe 6 und lassen Sie sie über einen längeren Zeitraum in Betrieb. Wenn Sie die Kochstufe nicht ändern, schaltet die Sicherheitsvorrichtung die Kochzone nach eineinhalb Stunden automatisch aus.

• Jede Kochzone ist mit einem Ventilator ausgestattet, welcher die Elektronik während des Kochvorgangs kühlt und noch eine gewisse Zeit nach Beendigung des Kochvorgangs läuft, während die Restwärmeanzeige „H“ leuchtet.
• Das Induktionskochfeld ist auch mit einem Überhitzungsschutz ausgestattet, welcher die Elektronik vor Schäden schützt. Die Schutzeinrichtung arbeitet auf mehreren Stufen. Wenn die Temperatur der Kochzone stark ansteigt, wird die Kochstufe reduziert. Falls das nicht genügen sollte, wird die Leistung der heißen Kochzonen zusätzlich reduziert oder vom Sicherheitsmechanismus gänzlich abgeschaltet. In einem solchen Fall erscheint auf der Anzeige das Symbol „E2“. Wenn die Glaskeramikplatte abgekühlt ist, steht wieder die ganze Leistung des Kochfeldes zur Verfügung.

Überhitzungsschutz

REINIGUNG UND PFLEGE VON GLASKERAMIK-OBERFLÄCHEN

Reinigen

Reinigen Sie die Glaskeramik-Oberfl äche nach jedem

Gebrauch; bei jedem Gebrauch brennt sich nämlich auch die kleinste Verunreinigung in die heiße Oberfl äche ein. Benutzen

Sie zur regelmäßigen Pfl ege der Glaskeramikoberfl äche spezielle Pflegemittel, die auf der Oberfläche einen Schutzfi Im bilden und sie vor Verunreinigungen schützen.

Wischen Sie vor jeder Benutzung Staub oder andere

Fremdkörper von der Glaskeramik-Oberfl äche und vom Topfboden, damit die Glaskeramikplatte nicht zerkratzt wird (Abb. 1).

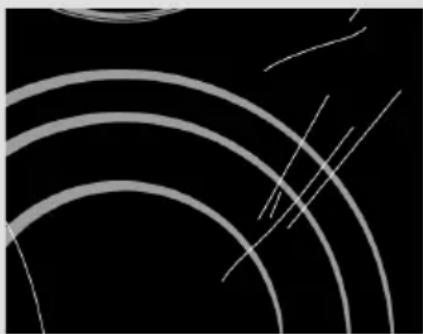

Vorsicht: Stahlwolle, Reinigungsschwämme und scheuernde Reinigungsmittel können die Glaskeramikoberfl äche zerkratzen. Ebenso wird die Glaskeramikoberfl äche durch Verwendung von aggressiven Spraymitteln und ungeeigneten oder schlecht durchgeschüttelten fl üssigen Reinigungsmitteln beschädigt (Abb. 1 und Abb. 2).

Die Signatur auf der Glaskeramikplatte kann durch den Gebrauch von aggressiven Reinigungsmitteln oder groben bzw. beschädigten Kochtopfböden beschädigt werden (Abb. 2).

Entfernen Sie geringere Verunreinigungen mit einem feuchten weichen Tuch und wischen Sie dann die Oberfl äche trocken (Abb. 3).

Entfernen Sie Wasserfl ecken mit einer milden Essiglösung, mit welcher Sie den Rahmen des Kochfeldes nicht abwischen dürfen (nur bei einigen Modellen), weil er dadurch den Glanz verliert.

Verwenden Sie keine aggressiven Sprays und Kalkentfernungsmittel (Abbildung 3).

Entfernen Sie stärkere Verunreinigungen mit speziellen Reinigungsmitteln für Glaskeramikoberfl ächen. Beachten Sie dabei die Gebrauchsanweisungen des Herstellers des Reinigungsmittels. Achten Sie darauf, dass Sie nach der Reinigung die Reinigungsmittelreste gründlich entfernen, weil diese beim Erhitzen die Glaskeramikoberfl äche beschädigen können (Abb. 3).

Entfernen Sie hartnäckigen und angebrannten Schmutz mit einem Schaber (Abb. 4).

Achten Sie darauf, dass Sie sich beim Gebrauch des Schabers nicht verletzen!

Verwenden Sie den Schaber nur, wenn Sie die Verschmutzung nicht mit einem feuchten Tuch oder einem speziellen Reinigungsmitteln für Glaskeramikoberflächen entfernen können.

Halten Sie den Schaber im Winkel von 45° bis 60° zur Glaskeramikplatte. Gleiten Sie mit sanftem Druck über die Glaskeramikplatte und die Signatur, um den Schmutz zu entfernen. Achten Sie darauf, dass der Kunststoff griff des Schabers nicht mit der heißen Kochzone in Berührung kommt.

Halten Sie den Schaber niemals senkrecht zum Glaskeramikkochhfeld und reinigen Sie es nicht mit der Spitze des Schabers.

Zucker und zuckerhaltige Lebensmittel können die

Glaskeramik-Oberfl äche dauerhaft beschädigen (Abb. 5), deswegen ist es notwendig, Zucker und Süßspeisen sofort mit einem Schaber von der Glaskeramik-Oberfl äche zu entfernen, obwohl die Kochzone noch heiß ist (Abb. 4).

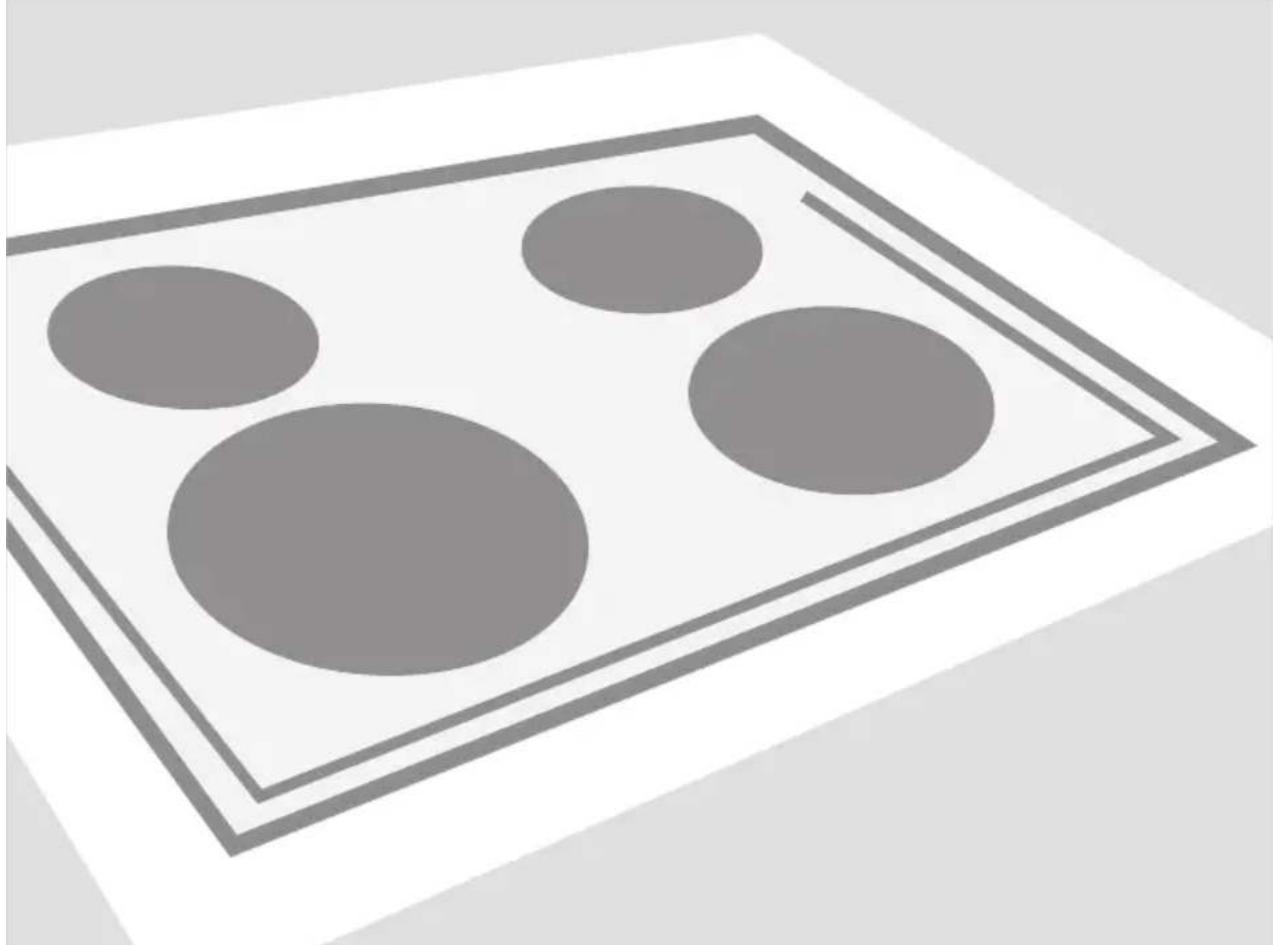

Die Farbänderung der Glaskeramik-Oberfl äche hat keinen

Einfl uss auf die Funktion und Stabilität der Oberfl äche. Meistens ist sie die Folge von Speiseresten, die sich festgebrannt haben bzw. kann sie durch Kochtopfböden verursacht werden (z.B. Alu- oder Kupfergeschirr), was sehr schwierig gänzlich zu entfernen ist.

Hinweis: Die erwähnten Erscheinungen sind von ästhetischer Art und haben keinen direkten Einfluss auf die Funktion des Geräts. Die Beseitigung dieser Erscheinungen ist nicht Gegenstand der Garantie.

EINBAU DES KOCHFELDES

Wichtige Hinweise

• Das Gerät darf nur von einem Fachmann in ein Küchenelement eingebaut und an das elektrische Versorgungsnetz angeschlossen werden.
• Das Furnier bzw. die Beläge des Einbau-Möbelelements müssen mit temperaturbeständigem Kleber (100° C) verarbeitet sein, sonst kann es wegen geringer Temperaturbeständigkeit zu Farb- und Formänderungen kommen.
• Das Kochfeld ist zum Einbau in eine Arbeitsplatte geeignet, die auf ein Küchenelement von 600 mm Breite (oder mehr) montiert ist.
• Das Einbau-Kochfeld muss nach Beendigung der Montage Zugang zu den zwei vorderen Befestigungselementen von unten ermöglichen.
• Über dem Kochfeld hängende Küchenelemente müssen so hoch montiert sein, dass sie den Arbeitsablauf nicht behindern.
• Der Abstand zwischen dem Kochfeld und der Dunstabzugshaube muss so groß gewählt werden, wie es in der Montageanweisung der Dunstabzugshaube angegeben ist. Der Mindestabstand beträgt 650 mm.
• Der Mindestabstand zwischen dem Geräterand und dem benachbarten Küchenhochelement beträgt 40 mm.

• Die Verwendung von Abschlussleisten aus massivem Holz auf der Arbeitsplatte hinter der Kochmulde ist nur dann zulässig, wenn der in den Einbauskizzen angegebene Mindestabstand freigelassen wird.
- Der Mindestabstand zwischen dem Einbau-Kochfeld und der Hinterwand ist auf der Montageskizze gekennzeichnet.

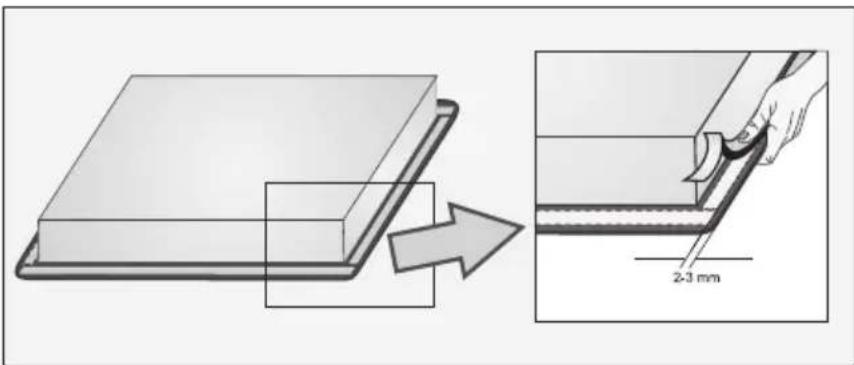

Montage der schaumdichtung

Vor dem Einbau des Geräts in eine Küchenplatte muss auf die Unterseite des Glaskeramik-Kochfeldes eine Schaumdichtung geklebt werden, welche dem Gerät beigelegt ist (siehe Abb.). Der Einbau des Geräts ohne Schaumdichtung ist nicht gestattet!

Die Dichtung wird folgendermaßen montiert:

• Schutzfolie von der Dichtung abziehen,
• Dichtung auf die Unterseite der Glaskeramikplatte kleben und zwar 2 bis 3 mm vom Rand entfernt (siehe Abb.), die Dichtung muss über den kompletten Rand geklebt werden und darf sich an den Ecken nicht überdecken,
• bei der Montage der Dichtung dafür sorgen, dass die Glasoberfl äche nicht durch scharfe Gegenstände zerkrazt wird.

BEMERKUNG

Bei einigen Geräten ist die Schaumdichtung schon vormontiert!

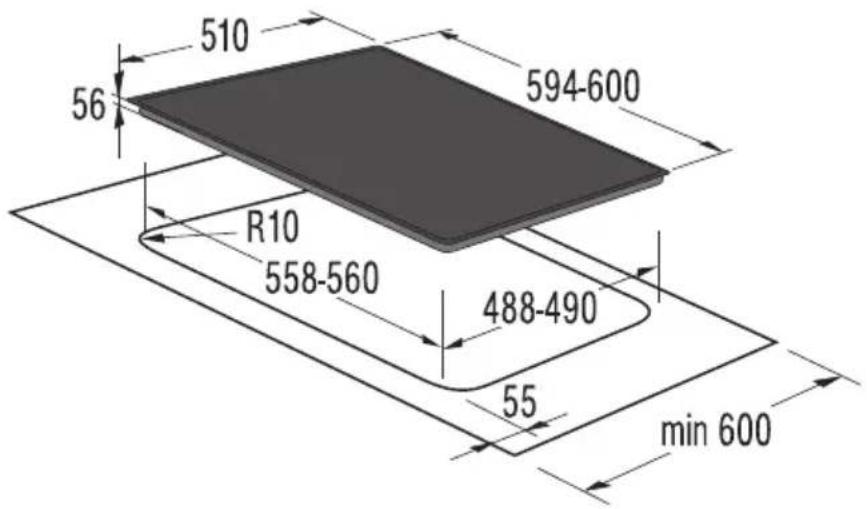

Ausschnittmaße für den Einbau des Kochfeldes

510 56 594-600 R10 558-560 488-490 55 min 600

• Das Einbau-Kochfeld kann in Arbeitsplatten der Dicken 30 bis 50 mm eingebaut werden.
• Falls die Arbeitsplatte dicker ist als 40 mm, müssen die Innenkanten der Arbeitsplatte abgefast werden (Abb. A). Dadurch wird eine genügende Luftzirkulation gewährleistet.
• Bei 30 mm dicken Arbeitsplatten ist ein Ausschnitt für den Einbau des Kochfeldes oberhalb des Backofens mittig auszuführen, der entsprechend vom vorderen Rand der Arbeitsplatte entfernt ist, damit das Induktionskochfeld nicht auf der Schutzblende des Backofens aufsitzt!
• Wenn Sie das Induktionskochfeld in einen bestehenden Ausschnitt einbauen möchten, überprüfen Sie zuerst, ob der Einbau hinsichtlich der gegebenen Einbaumaße (Einbautiefe 56 mm) möglich ist.
  • Die Arbeitsplatte muß vollkommen waagrecht montiert werden.
  • Die Schnittfl ächen fachgerecht schützen.
  • Die beigelegten Befestigungselemente 4 mit den beigelegten Schrauben 4 auf die Vorder- und Hinterseite der Kochmulde auf die schon vorbereitete Öff nung und den Ausschnitt festschrauben.
  • Die Kochmulde an die Stromzufuhr anschließen (siehe Anleitung für Stromanschluß).
  • Die Kochmulde in die ausgeschnittene Öff nung legen und von oben kräftig auf die Arbeitsplatte drücken
• Zum Verschrauben der Befestigungsklemme dürfen nur Schrauben bis zu einer Länge von 6,5 mm verwendet werden.

Einbau

Lüftungsöff nungen des unteren Küchenelements

Unteres Küchenelement mit Backofen

- Vor dem Einbau des Backofens muss im Bereich der Einbauöff nung unbedingt die Rückwand des Küchenelements entfernt werden. Ebenso muss eine mindestens 6 mm große Öff nung an der Vorderseite über die ganze Breite des Elements vorhanden sein.

min. 20 6 mm max. 35°C

Anschluss der Einbau-Kochmulde an den Einbau-Backofen

1 2 3 4

Der Anschluss des Geräts darf nur von einem autorisierten Elektro-Fachmann durchgeführt werden.

ACHTUNG!

Vor jedem Eingriff sicherstellen, dass das Gerät stromlos geschaltet ist.

• Das Einbaugerät darf nur in Kombination mit Einbau-Kochfeldern mit einem entsprechenden vom Hersteller zugelassenen Anschluss-System eingebaut werden.
• Schließen Sie die Einbau-Kochmulde mittels zwei Konnektoren an den Einbau-Backofen an. Die Konnektoren befinden sich an den Kabeln der Kochmulde bzw. des Kochfeldes, die Buchsen sind am Rahmen des Backofens hinter der Schaltplatte angebracht.
• Der Anschluss der Konnektoren kann ohne Werkzeuge durchgeführt werden. Die Konnektoren werden einfach in die entsprechenden Buchsen eingesteckt.
• Den gelb-grünen Erdungsleiter folgendermaßen anschließen: am Rahmen des Backofens die Mutter lösen, die gezahnte Unterlegscheibe anheben, den Kabelschuh einsetzen, darauf die Unterlegscheibe aufl egen und die Mutter wieder festziehen (Drehmoment: 1,2 Nm).
• Schalten Sie nach dem Anschluss der Kochmulde alle Kochplatten für ca. 3 Min. ein und überprüfen Sie das Gerät auf einwandfreie Funktion.

WICHTIG!

Die Steckverbindungen sind so beschaff en, dass nur ein eindeutiges Anschließen möglich ist. Achten Sie darauf, dass Sie nur die zusammengehörigen Steckverbindungen zusammenstecken (durch leichtes Drücken des

Konnektors in die Buchse bis zum Einschnappen). Wenn Sie irrtümlicherweise versuchen zwei

Steckverbindungen anzuschließen, die nicht zusammengehören, ist das physisch nicht möglich.

Stecken Sie in diesem Fall den Konnektor in die benachbarte Buchse.

Achten Sie auf den ordnungsmäßigen Anschluss des grün-gelben Erdungsleiters.

Einbau-Kochmulde

1 - Steckverbindungen
2 - Steckverbindungen
3 - gelb-grüne Erdungsleitung mit Kabelschuh
4 - Steckverbindungen

Typenschild

A Seriennummer
B Codenummer
C Modell
D Typ
E Warenzeichen
F Technische Daten
G Zeichen für Konformität

ÄNDERUNGEN, WELCHE DIE FUNKTION DES GERÄTES NICHT BEEINFLUSSEN, BLEIBEN VORBEHALTEN.

Die Gebrauchsanleitung für das Gerät finden Sie auch auf unserer Internetseite: http://www.gorenje.com.
