BEDIENUNGSANLEITUNG DA 6996 W MIELE

Gebrauchs- und Montageanweisung Dunstabzugshaube

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Installation und Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden.

de-DE M.-Nr. 10 352 810

Inhalt

Sicherheitshinweise und Warnungen 4

Ihr Beitrag zum Umweltschutz.... 13

Funktionsbeschreibung 14

Con@ctivity 2.0-Funktion 15

Übersicht Dunstabzugshaube.... 16

Bedienung (Automatischer Betrieb) 18

Kochen mit Con@ctivity 2.0-Funktion (Automatischer Betrieb) ...... 18

Den Automatikbetrieb vorübergehend verlassen 20

Rückkehr in den Automatikbetrieb.... 20

Bedienung (Manueller Betrieb)...... 21

Kochen ohne Con@ctivity 2.0-Funktion (Manueller Betrieb).... 21

Gebläse einschalten.... 21

Leistungsstufe wählen 21

Nachlaufzeit wählen 21

Gebläse ausschalten.... 21

Kochstellenbeleuchtung ein-/ausschalten 21

Powermanagement 22

Sicherheitsausschaltung 22

Bedienung (Automatischer und manueller Betrieb).... 23

Glasbeleuchtung ein-/ausschalten/dimmen 23

Betriebsstundenzähler.... 23

Betriebsstundenzähler Fettfilter ändern 23

Betriebsstundenzähler Geruchsfilter aktivieren/ändern 24

Betriebsstundenzähler abfragen 25

Energiespartipps 26

Reinigung und Pflege 27

Gehäuse 27

Besondere Hinweise für Glasflächen 27

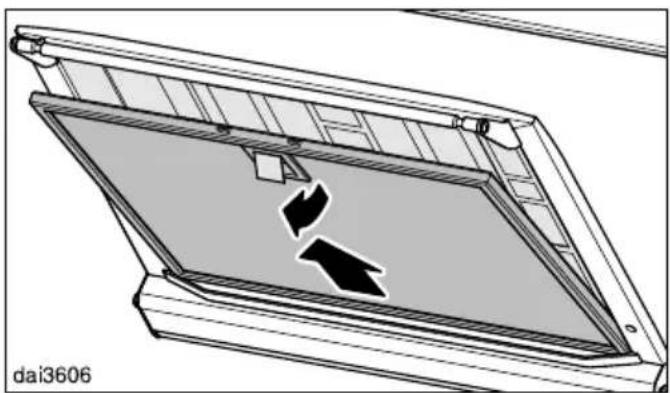

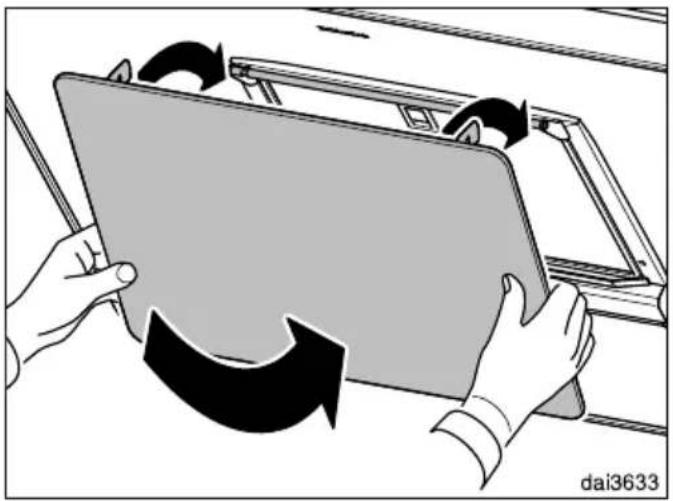

Fettfilter und Paneel für Randabsaugung.... 28

Geruchsfilter 31

Betriebsstundenzähler Geruchsfilter zurücksetzen.... 31

Geruchsfilter entsorgen 32

Regenerierbarer Geruchsfilter 32

Montage 33

Vor der Montage.... 33

Montageplan 33

Montagematerial 34

Gerätemaße 36

Abstand zwischen Kochstelle und Dunstabzugshaube (S).... 37

Montageempfehlungen 38

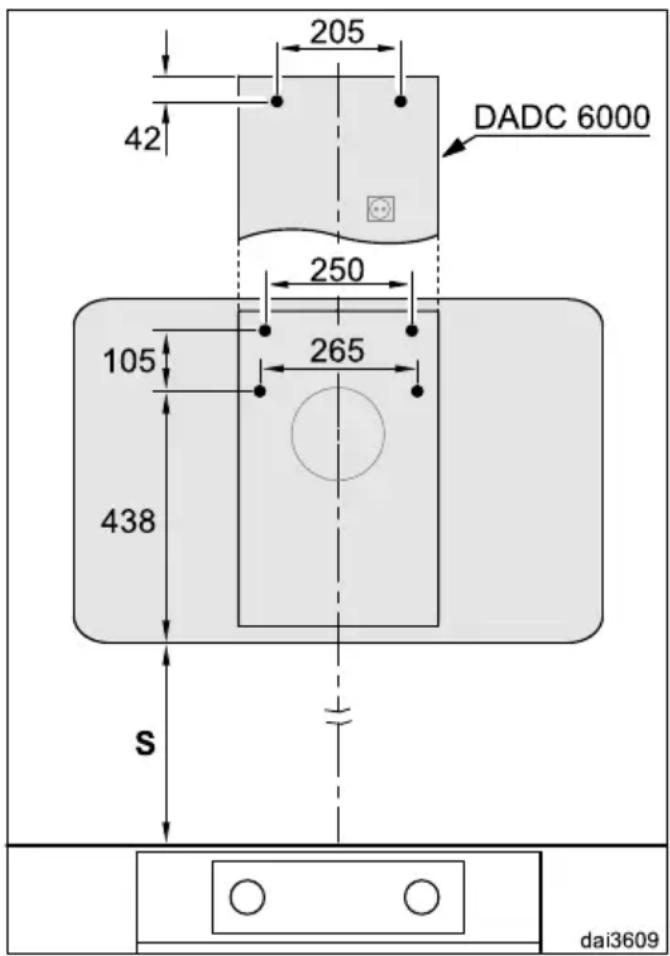

Bohrbild für die Wandmontage 38

Abluftleitung.... 39

Kondenswassersperre 40

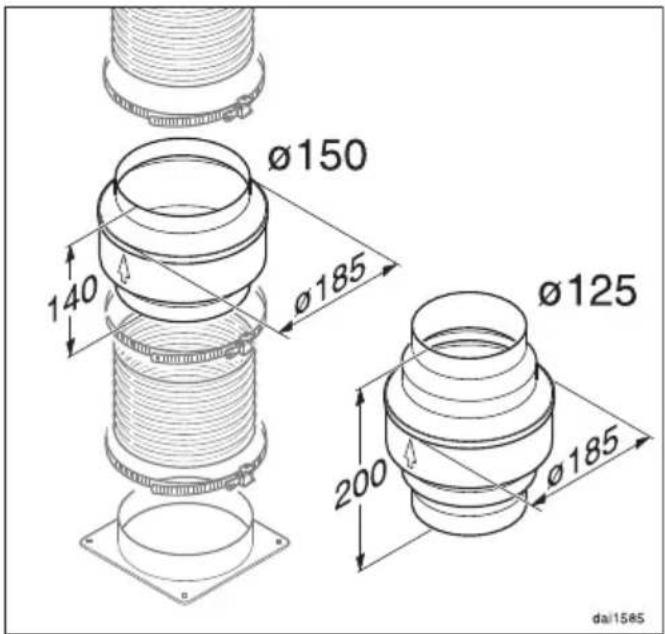

Schalldämpfer 40

Elektroanschluss 41

Con@ctivity 2.0-Funktion aktivieren 42

Installation des Con@ctivity 2.0-Sticks 42

Con@ctivity 2.0-Funktion aktivieren 42

Aktivieren an der Dunstabzugshaube 42

Aktivieren am Kochfeld 43

Aktivierung fehlgeschlagen 43

Con@ctivity 2.0 deaktivieren 43

Kundendienst und Garantie 44

Position des Typenschildes 44

Für Prüfinstitute 44

Technische Daten 45

Konformitätserklärung 45

Diese Dunstabzugshaube entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie die Dunstabzugshaube in Betrieb nehmen. Sie enthält wichtige Hinweise für die Montage, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden an der Dunstabzugshaube. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Diese Dunstabzugshaube ist für die Verwendung im Haushalt und in haushaltsähnlichen Aufstellumgebungen bestimmt.
Diese Dunstabzugshaube ist nicht für die Verwendung im Außenbereich bestimmt.
▶ Verwenden Sie die Dunstabzugshaube ausschließlich im haus-haltsüblichen Rahmen zur Absaugung und Reinigung von Kochwra-sen, die bei der Zubereitung von Speisen entstehen.
Alle anderen Anwendungsarten sind unzulässig.
Die Dunstabzugshaube kann im Umluftbetrieb über einer Gas-Kochstelle nicht für die Entlüftung des Aufstellraumes verwendet werden. Befragen Sie dazu einen Gas-Fachmann.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden.

Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht bedienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedienen können. Sie müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder im Haushalt

Kinder unter acht Jahren müssen von der Dunstabzugshaube ferngehalten werden – es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen die Dunstabzugshaube nur ohne Aufsicht bedienen, wenn ihnen die Dunstabzugshaube so erklärt wurde, dass sie sie sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen die Dunstabzugshaube nicht ohne Aufsicht reinigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe der Dunstabzugs-haube aufhalten. Lassen Sie Kinder niemals mit der Dunstabzugs-haube spielen.
Erstickungsgefahr! Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Technische Sicherheit

▶ Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.
▶ Beschädigungen an der Dunstabzugshaube können Ihre Sicherheit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
Die elektrische Sicherheit der Dunstabzugshaube ist nur dann gewährleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektro-Fachkraft prüfen.
Der zuverlässige und sichere Betrieb der Dunstabzugshaube ist nur dann gewährleistet, wenn die Dunstabzugshaube am öffentlichen Stromnetz angeschlossen ist.
Die Anschlussdaten (Frequenz und Spannung) auf dem Typenschild der Dunstabzugshaube müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden an der Dunstabzugshaube auftreten.

Vergleichen Sie diese vor dem Anschließen. Fragen Sie im Zweifelsfall eine Elektro-Fachkraft.

Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr). Schließen Sie die Dunstabzugshau-be damit nicht an das Elektronetz an.

▶ Verwenden Sie die Dunstabzugshaube nur im montierten Zustand, damit die sichere Funktion gewährleistet ist.

Diese Dunstabzugshaube darf nicht an nicht stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.

Das Berühren spannungsführender Anschlüsse sowie das Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen der Dunstabzugshaube.

Öffnen Sie das Gehäuse nur, soweit es im Rahmen der Montage und Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Gehäuses.

▶ Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird.
Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
▶ Eine beschädigte Anschlussleitung darf nur von qualifizierten Fachleuten ausgetauscht werden.
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss die Dunstabzugshaube vom Elektronetz getrennt sein. Sie ist nur dann vom Elektronetz getrennt, wenn

– die Sicherungen der Elektroinstallation ausgeschaltet sind oder

– die Schraubsicherungen der Elektroinstallation ganz herausgeschraubt sind oder

– der Netzstecker (falls vorhanden) aus der Steckdose gezogen ist. Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am Netzstecker.

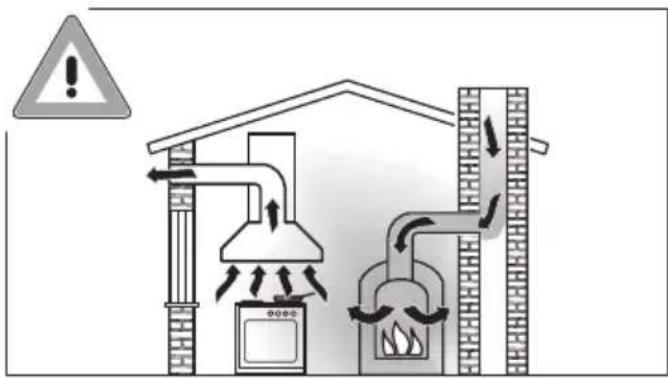

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

⚠️ Vergiftungsgefahr durch Verbrennungsgase!

Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raumluftabhängigen Feuerstätte im gleichen Raum oder Lüftungsverbund ist größte Vorsicht geboten.

Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. Dies können z. B. gas-, öl-, holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen sein.

Die Dunstabzugshaube entzieht der Küche und den benachbarten Räumen Raumluft. Dies gilt für folgende Betriebsarten:

• Abluftbetrieb,
• Abluftbetrieb mit externem Gebläse,
• Umluftbetrieb mit außerhalb des Raumes angeordneter Umluftbox.

Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte erhält zu wenig Verbrennungsluft. Die Verbrennung wird beeinträchtigt.

Giftige Verbrennungsgase können aus dem Kamin oder Abzugs- schacht in die Wohnräume gezogen werden.

Es besteht Lebensgefahr!

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen oder Fenstern, die zur Verbrennung benötigte Luft nachströmen kann. Hierbei ist auf einen ausreichenden Querschnitt der Zuströmöffnung zu achten. Ein Zuluft- / Abluft-mauerkasten allein stellt in der Regel keine ausreichende Luftversorgung sicher.

Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständigen Schornsteinfegermeisters hinzu.

Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, wobei die Luft in den Aufstellungsraum zurückgeführt wird, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

Sachgemäßer Gebrauch

▶ Durch offene Flammen besteht Brandgefahr!

Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube.

So ist z. B. das Flambieren und das Grillen mit offener Flamme verboten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter. Abgelagertes Küchenfett kann sich entzünden.

Starke Hitzeeinwirkung beim Kochen auf einer Gaskochstelle kann die Dunstabzugshaube beschädigen.

- Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr brennen. Schalten Sie auch bei kurzzeitigem Herunternehmen des Kochgeschirrs die Gaskochstelle aus.

– Wählen Sie Kochgeschirr, das der Größe der Kochstelle entspricht.

– Regeln Sie die Flamme so, dass sie keinesfalls über das Kochgeschirr hinausragt.

- Vermeiden Sie das übermäßige Erhitzen des Kochgeschirrs (z. B. beim Kochen mit einem Wok).

Kondenswasser kann zu Korrosionsschäden an der Dunstabzugs-haube führen.

Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstelle benutzt wird, damit sich kein Kondenswasser ansammeln kann.

Überhitzte Öle und Fette können sich selbst entzünden und dadurch die Dunstabzugshaube in Brand setzen.

Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie mit Ölen und Fetten arbeiten. Auch das Grillen auf Elektro-Grillgeräten muss deshalb unter ständiger Aufsicht erfolgen.

Fett- und Schmutzablagerungen beeinträchtigen die Funktion der Dunstabzugshaube.

Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Reinigung der Kochwrasen zu gewährleisten.

Es besteht Brandgefahr, wenn die Reinigung nicht nach den Angaben in dieser Gebrauchsanweisung ausgeführt wird.
Beachten Sie, dass sich die Dunstabzugshaube beim Kochen durch die aufsteigende Hitze stark erwärmen kann.

Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die Dunstabzugshaube abgekühlt hat.

Sachgemäße Montage

Beachten Sie zu Ihrem Kochgerät die Angaben des Herstellers, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist.
Über Feuerungsstätten mit festen Brennstoffen darf die Dunstabzugshaube nicht montiert werden.
Ein zu geringer Abstand zwischen Kochgerät und Dunstabzugshaube kann zu Beschädigungen der Dunstabzugshaube führen.

Sofern vom Hersteller des Kochgerätes keine größeren Sicherheitsabstände vorgegeben werden, sind zwischen Kochgerät und Unterkante der Dunstabzugshaube die im Kapitel "Montage" angegebenen Abstände zu beachten.

Sollten verschiedene Kochgeräte unter der Dunstabzugshaube betrieben werden, für die unterschiedliche Sicherheitsabstände gelten, ist der größte angegebene Sicherheitsabstand zu beachten.

Zur Befestigung der Dunstabzugshaube sind die Angaben im Kapitel "Montage" zu beachten.

Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nicht brennbarem Material verwendet werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.

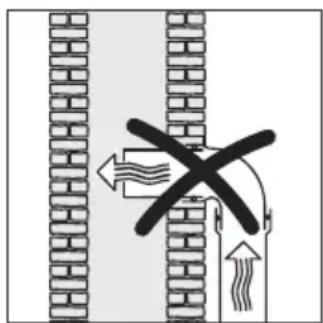

Die Abluft darf weder in einen benutzten Rauch- oder Abgaskamin noch in einen Schacht geführt werden, der zur Entlüftung von Aufstellungsräumen mit Feuerstätten dient.
Soll die Abluft in einen nicht genutzten Rauch- oder Abgaskamin geführt werden, so sind die behördlichen Vorschriften zu beachten.

Reinigung und Pflege

Der Dampf eines Dampfreinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen.
Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampfreiniger.

▶ Sie können sich am geöffneten Wrasenschirm verletzen. Lassen Sie den Wrasenschirm nicht unnötig geöffnet.

Zubehör

▶ Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Funktionsbeschreibung

Abhängig von der Ausführung der Dunstabzugshaube sind folgende Funktionen möglich:

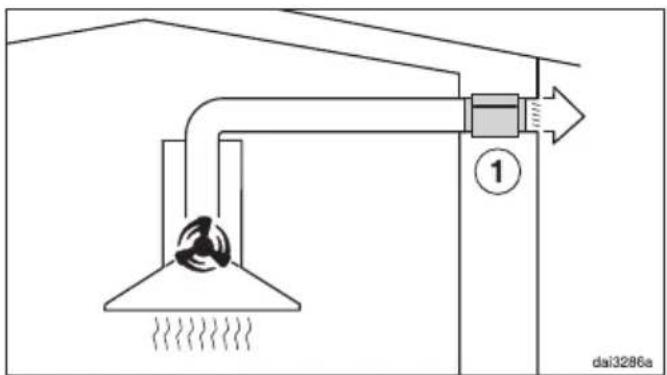

Abluftbetrieb

Die angesaugte Luft wird durch den Fettfilter gereinigt und aus dem Gebäude geleitet.

Rückstauklappe

Eine Rückstauklappe im Abluftsystem sorgt dafür, dass bei ausgeschalteter Dunstabzugshaube kein ungewollter Luftaustausch zwischen Raum- und Außenluft stattfindet. Sie ist bei ausgeschalteter Dunstabzugshaube geschlossen. Nach dem Einschalten des Gerätes öffnet sich die Rückstauklappe, so dass die Abluft ungehindert nach außen transportiert werden kann.

Für den Fall, dass Ihr Abluftsystem nicht über eine Rückstauklappe verfügt, liegt der Dunstabzugshaube eine Rückstau-klappe bei. Sie wird in den Ausblas- stutzen der Motoreinheit eingesetzt.

Umluftbetrieb

(nur mit Geruchsfilter als nachkaufbares Zubehör, siehe "Technische Daten")

Die angesaugte Luft wird durch den Fettfilter und zusätzlich durch einen Geruchsfilter gereinigt. Anschließend wird die Luft in die Küche zurückgeführt.

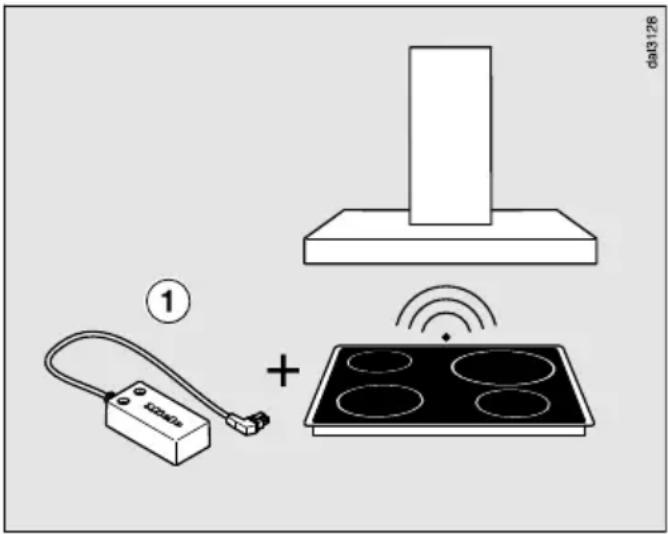

Con@ctivity 2.0-Funktion

Automatische Steuerung

Diese Dunstabzugshaube verfügt über eine Kommunikationsfunktion. Sie erlaubt die automatische Steuerung der Dunstabzugshaube in Abhängigkeit vom Betriebszustand eines autarken Miele Elektro-Kochfeldes.

Voraussetzung für die Kommunikation ist, dass das Kochfeld mit dem zugehörigen Con@ctivity 2.0-Stick ① ausgestattet ist.

Beachten Sie die Montageanweisung des Con@ctivity 2.0-Sticks, ob der Anschluss an Ihrem Kochfeld möglich ist.

Damit Sie die Con@ctivity 2.0-Funktion nutzen können, muss eine Funkverbindung zwischen Kochfeld und Dunstabzugshaube hergestellt werden (siehe "Con@ctivity 2.0-Funktion aktivieren").

Das Kochfeld übermittelt die Informationen zum Betriebszustand per Funk an die Dunstabzugshaube.

• Beim Einschalten einer Kochstelle wird selbstständig die Kochstellenbeleuchtung und nach kurzer Zeit das Gebläse der Dunstabzugshaube eingeschaltet.
• Während des Kochens wählt die Dunstabzugshaube automatisch die Gebläsestufe. Die Höhe der Gebläsestufe hängt von der Anzahl der eingeschalteten Kochstellen und der gewählten Kochstufen ab.
  – Nach dem Kochen schaltet sich das Gebläse und die Kochstellenbeleuchtung nach einer vorgegebenen Nachlaufzeit automatisch aus.

Detaillierte Informationen zur Funktion entnehmen Sie dem Kapitel "Bedienung".

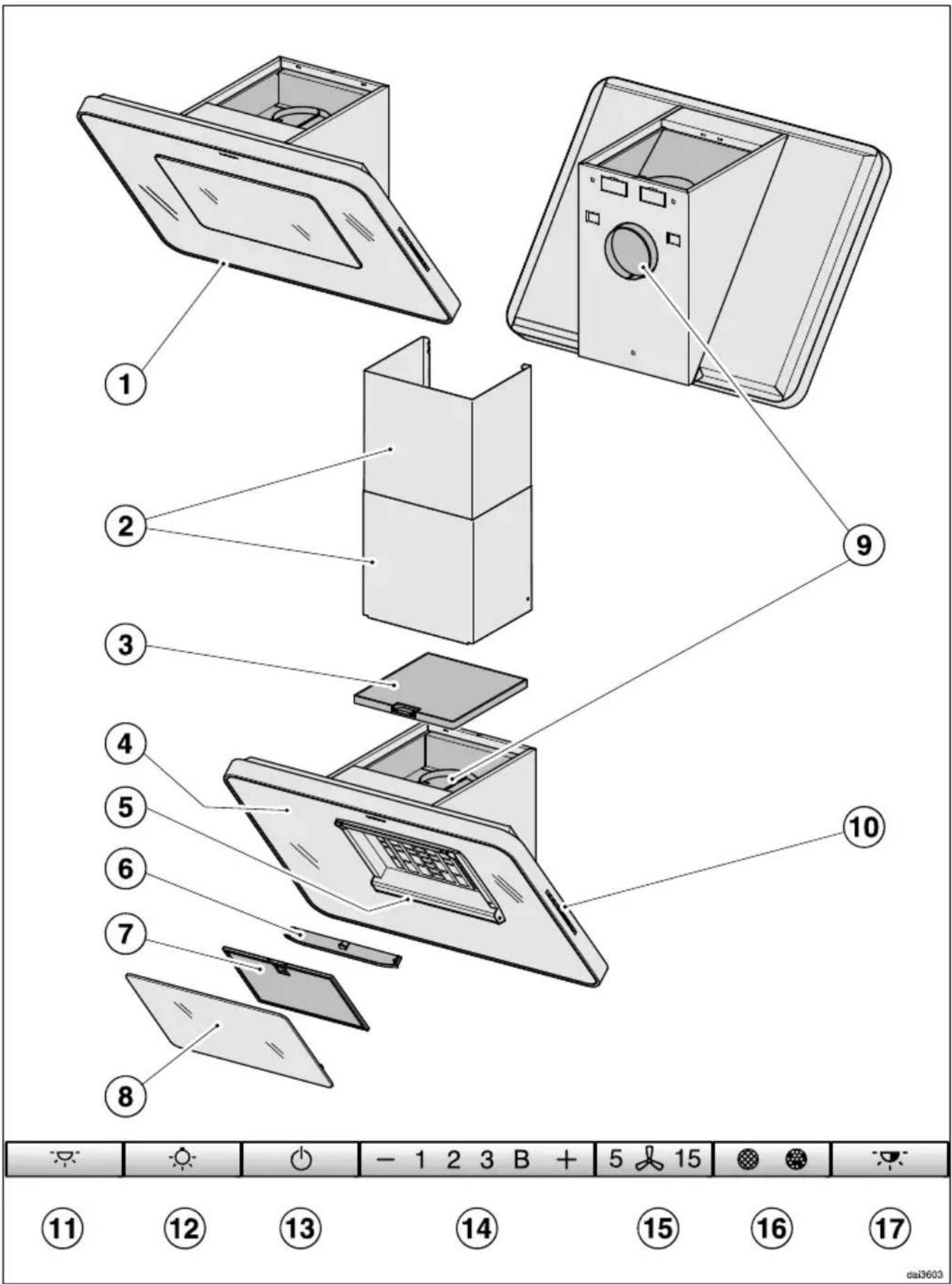

Übersicht Dunstabzugshaube

① Wrasenschirm
② Kamin DADC 6000
Nachkaufbares Zubehör zur Abdeckung der Abluftleitung bei Abluftführung nach oben.
③ Geruchsfilter
Nachkaufbares Zubehör für Umluftbetrieb
④ Glasbeleuchtung (dimmbar)
⑤ Kochstellenbeleuchtung

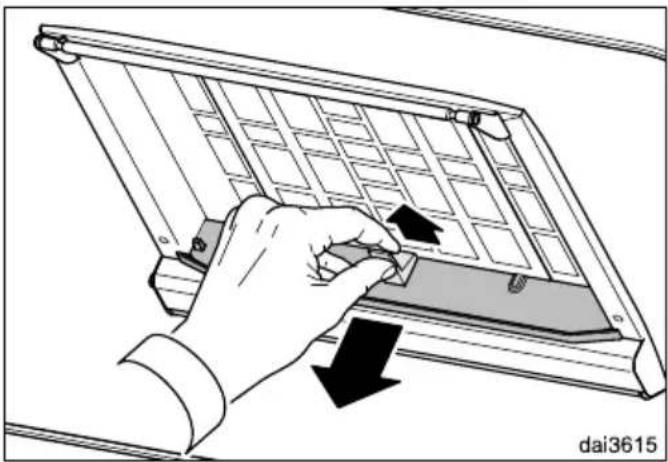

⑥ Auffangwanne
⑦ Fettfilter
⑧ Paneel für Randabsaugung
⑨ Abluftanschluss
Die Abluft kann alternativ nach hinten oder nach oben herausgeführt werden.
⑩ Bedienelemente
⑪ Ein/Aus-Taste für die Glasbeleuchtung
⑫ Ein/Aus-Taste für die Kochstellenbeleuchtung
⑬ Ein/Aus-Taste für das Gebläse
⑭ Tasten zur Einstellung der Gebläseleistung
⑮ Taste für die Nachlauf-Funktion
⑯ Betriebsstunden-Taste
⑰ Taste zum Dimmen der Glasbeleuchtung

Wenn Con@ctivity 2.0 aktiviert ist, arbeitet die Dunstabzugshaube immer im Automatikbetrieb (siehe "Con@ctivity 2.0-Funktion aktivieren").

Um die Dunstabzugshaube manuell zu bedienen, siehe "Kochen ohne Con@ctivity 2.0-Funktion".

Kochen mit Con@ctivity 2.0-Funktion (Automatischer Betrieb)

■ Schalten Sie eine Kochstelle mit beliebiger Stufe ein.

Die Kochstellenbeleuchtung schaltet sich ein.

Nach einigen Sekunden schaltet sich das Gebläse ein, zunächst kurz in Stufe 2, dann sofort in Stufe 1.

Während des Kochens wählt die Dunstabzugshaube automatisch die Gebläsestufe.

Maßgeblich ist die insgesamt eingeschaltete Leistung des Kochfeldes, also die Anzahl der eingeschalteten Kochstellen und die Höhe der gewählten Kochstufen.

■ Wenn Sie am Kochfeld eine höhere Leistungsstufe wählen oder mehrere Kochstellen einschalten, schaltet auch die Dunstabzugshaube in eine höhere Gebläsestufe.
■ Wenn Sie die Leistungsstufe am Kochfeld verringern oder Kochstellen ausschalten, wird auch die Gebläse-stufe angepasst.

Beispiele für die Gebläsestufen 1 bis 4

Reaktionszeit

Die Dunstabzugshaube reagiert mit Verzögerung. Damit wird berücksichtigt, dass das Ändern der Leistungsstufe am Kochfeld nicht unmittelbar zu weniger oder mehr Kochwrasen führt.

Da das Kochfeld die Informationen in Intervallen an die Dunstabzugshaube sendet, kann auch dies zu Verzögerungen führen.

Die Reaktion erfolgt innerhalb einiger Sekunden oder weniger Minuten.

Bratvorgang

■ Wenn Sie z. B. zum Erhitzen des Kochgeschirrs vor dem Anbraten eine Kochstelle auf höchster Stufe einschalten und nach ca. 60 bis 90 Sekunden* auf eine niedrigere Stufe zurückschalten, wird ein Bratvorgang erkannt. (*60 Sekunden bis 5 Minuten bei einem Highlight-Kochfeld.)

Die Dunstabzugshaube schaltet sich ein und schaltet nach dem Zurückschalten des Kochfeldes auf Stufe 3 und verbleibt in dieser Gebläsestufe ca. 5 Minuten.

Anschließend wird die Gebläsestufe wieder durch die Con@ctivity-Funktion bestimmt.

■ Sie können auch vorzeitig manuell eine andere Gebläsestufe wählen.

Ausschalten

■ Schalten Sie alle Kochstellen aus.

Das Gebläse der Dunstabzugshaube wird innerhalb der nächsten Minuten stufenweise heruntergeschaltet und schließlich ausgeschaltet.

Damit wird die Küchenluft von verblie- benen Wrasen und Gerüchen gereinigt.

– Von der Boosterstufe schaltet das Gebläse sofort zurück in Stufe 3.
– Läuft das Gebläse in Stufe 3, schaltet es nach ca. 1 Minute auf Stufe 2 zurück.
– Von Stufe 2 schaltet es nach 2 Minuten zurück in Stufe 1.
– Nach 2 Minuten in Stufe 1 schaltet sich das Gebläse aus.
– Nach weiteren 30 Sekunden wird die Kochstellenbeleuchtung ausgeschaltet.

Der Kochvorgang ist beendet.

Den Automatikbetrieb vorübergehend verlassen

So verlassen Sie während des Kochens vorübergehend den Automatikbetrieb:

■ Sie wählen manuell eine andere Gebläsestufe, oder
■ Sie schalten die Dunstabzugshaube manuell aus, oder
■ Sie aktivieren die Nachlauffunktion ^5 der Dunstabzugshaube. Das Gebläse schaltet sich nach der gewählten Nachlaufzeit aus, das Licht bleibt eingeschaltet.

Die Funktionen der Dunstabzugshaube sind nun manuell zu bedienen (siehe "Kochen ohne Con@ctivity 2.0-Funktion").

Rückkehr in den Automatikbetrieb

So kehrt die Dunstabzugshaube wieder in den Automatikbetrieb zurück:

■ Die Dunstabzugshaube wird nach manueller Wahl einer Gebläsestufe ca. 5 Minuten nicht bedient, oder
■ Die manuell gewählte Gebläsestufe entspricht wieder der automatischen, oder
Das Gebläse der Dunstabzugshaube und das Kochfeld waren mindestens 30 Sekunden ausgeschaltet. Beim nächsten Einschalten des Kochfeldes startet wieder der Automatikbetrieb.
■ Wenn Sie die Dunstabzugshaube für einen kompletten Kochvorgang manuell bedienen wollen, schalten Sie das Gebläse der Dunstabzugshaube vor dem Kochfeld ein. Wenn nach dem Kochen die Dunstabzugshaube und das Kochfeld mindestens 30 Sekunden ausgeschaltet waren, startet beim nächsten Einschalten des Kochfeldes wieder der Automatikbetrieb.

Kochen ohne Con@ctivity 2.0-Funktion (Manueller Betrieb)

Unter folgenden Voraussetzungen ist die Dunstabzugshaube manuell zu bedienen:

– Die Con@ctivity 2.0-Funktion ist nicht aktiviert.
- Sie haben vorübergehend die Con@ctivity 2.0-Funktion deaktiviert (siehe "Den Automatikbetrieb vorübergehend verlassen").

Gebläse einschalten

■ Drücken Sie die Ein/Aus-Taste ⏻.

Das Gebläse schaltet auf Stufe 2. Das Symbol ⏻ und die 2 der Gebläsestufenanzeige leuchten.

Leistungsstufe wählen

Für leichte bis starke Kochwrasen und Gerüche stehen Ihnen die Leistungsstufen 1 bis 3 zur Verfügung.

Für vorübergehende sehr starke Wrasen- und Geruchsentwicklung, z. B. beim Anbraten, wählen Sie die Stufe B als Boosterstufe.

■ Wählen Sie durch Drücken der Taste "—" eine niedrigerer oder der Taste "+" eine höhere Leistungsstufe.

Zurückschalten der Boosterstufe

Ist das Powermanagement aktiviert (voreingestellt), schaltet das Gebläse nach 5 Minuten automatisch auf Stufe 3 zurück

Nachlaufzeit wählen

Es ist empfehlenswert, das Gebläse nach dem Kochen noch einige Minuten weiterlaufen zu lassen. Damit wird die Küchenluft von verbliebenen Wrasen und Gerüchen gereinigt.

Die Nachlauf-Funktion bietet die Möglichkeit, dass sich das Gebläse nach einer vorgewählten Zeit automatisch abschaltet.

■ Drücken Sie nach dem Kochen bei eingeschaltetem Gebläse die Nachlauf-Taste 5 🎩15

• 1-mal: Das Gebläse schaltet sich nach 5 Minuten aus (5 leuchtet).
• 2-mal: Das Gebläse schaltet sich nach 15 Minuten aus (15 leuchtet).
• Wenn Sie die Nachlauf-Taste 5 ♗15 erneut drücken, bleibt das Gebläse eingeschaltet (5 ♗15 erlischt).

Gebläse ausschalten

■ Schalten Sie das Gebläse mit der Ein/Aus-Taste ⏻ aus.

Das Symbol ⏻ erlischt.

Kochstellenbeleuchtung ein-/ausschalten

Die Kochstellenbeleuchtung können Sie unabhängig vom Gebläse ein- oder ausschalten.

■ Drücken Sie dazu die Beleuchtungs-Taste 🔍.

Bei eingeschalteter Beleuchtung leuchtet das Symbol ⚙️.

Powermanagement

Die Dunstabzugshaube verfügt über ein Powermanagement. Das Powermanagement dient der Energieeinsparung. Es sorgt dafür, dass das Gebläse automatisch zurückgeschaltet wird und die Beleuchtung ausgeschaltet wird.

• Ist die Boosterstufe des Gebläses gewählt, wird nach 5 Minuten automatisch auf die Stufe 3 zurückgeschaltet,
  – Von den Gebläsestufen 3, 2 oder 1 wird nach 2 Stunden eine Stufe zurückgeschaltet und dann in 30 Minuten-Schritten ausgeschaltet.
  – Die eingeschaltete Kochstellenbeleuchtung wird nach 12 Stunden automatisch ausgeschaltet.

Powermanagement aus-/einschalten

Sie können das Powermanagement de-aktivieren.

Bedenken Sie, dass dies zu einem erhöhten Energieverbrauch führen kann.

■ Schalten Sie das Gebläse und die Beleuchtung aus.

■ Drücken Sie die Nachlauf-Taste 5 ♣15 ca. 10 Sekunden, bis die Anzeige 1 der Gebläsestufenanzeige leuchtet.

■ Drücken Sie anschließend nacheinander

– die Beleuchtungs-Taste 🌿,
- die Taste "—" und wieder
- die Beleuchtungs-Taste ⚙️.

Ist das Powermanagement eingeschaltet, leuchten die Anzeigen 1 und B dauernd.

Ist es ausgeschaltet, blinken die Anzeigen 1 und B.

■ Zum Ausschalten des Powermanagements die Taste "—" drücken.

Die Anzeigen 1 und B blinken.

■ Zum Einschalten die Taste "+" drücken.

Die Anzeigen 1 und B leuchten dauernd.

■ Bestätigen Sie den Vorgang mit der Nachlauf-Taste 5 ♿15.

Alle Kontrolllampen erlöschen.

Erfolgt Ihre Bestätigung nicht innerhalb von 4 Minuten, wird die alte Einstellung beibehalten.

Sicherheitsausschaltung

Ist das Powermanagement deaktiviert, wird die eingeschaltete Dunstabzugs-haube nach 12 Stunden automatisch ausgeschaltet (Gebläse und Kochstellenbeleuchtung).

■ Zum Wiedereinschalten die Ein/Aus-Taste ⏻ des Gebläses bzw. die Be-leuchtungs-Taste ⚙️ drücken.

Glasbeleuchtung ein-/aus- schalten/dimmen

Die Glasbeleuchtung können Sie unabhängig vom Gebläse ein- und ausschalten und die Helligkeit dimmen.

■ Drücken Sie zum Einschalten die Taste für die Glasbeleuchtung.

Das Licht schaltet sich mit der zuletzt gewählten Helligkeit ein.

Die Taste 🚫 dient zum Dimmen der Glasbeleuchtung.

■ Halten Sie bei eingeschaltetem Licht die Taste 🚫 gedrückt. Das Licht wird dunkler, bis Sie die Taste loslassen.
■ Wenn Sie die Beleuchtungs-Taste erneut gedrückt halten, wird das Licht wieder heller, bis Sie die Taste loslassen.
■ Drücken Sie zum Ausschalten die Taste für die Glasbeleuchtung.

Betriebsstundenzähler

Die Zeit, die die Dunstabzugshaube in Betrieb ist, wird vom Gerät gespeichert.

Die Betriebsstundenzähler signalisieren durch Aufleuchten des Fettfilter-Symbols ☐ oder des Geruchsfilter-Symbols ☐, wenn die Filter gereinigt oder gewechselt werden müssen. Informationen zur Reinigung und Wechsel der Filter und zum Zurücksetzen der Betriebsstundenzähler entnehmen Sie dem Kapitel "Reinigung und Pflege".

Betriebsstundenzähler Fettfilter ändern

Sie können den Betriebsstundenzähler Ihren Kochgewohnheiten anpassen.

Werkseitig eingestellt ist ein Reinigungs-Intervall von 30 Stunden.

– Eine kürzere Zeit von 20 Stunden ist sinnvoll, wenn Sie viel braten und frittieren.
– Auch wenn Sie nur gelegentlich kochen, ist ein kurzer Reinigungsintervall sinnvoll. Dadurch wird verhindert, dass sich angesammeltes Fett verhärtet und die Reinigung erschwert.
– Ein längerer Reinigungs-Intervall von 40 oder 50 Stunden ist wählbar, wenn Sie regelmäßig sehr fettarm kochen.
■ Schalten Sie das Gebläse mit der Ein/Aus-Taste ⏻ aus.
■ Drücken Sie gleichzeitig die Nachlauf-Taste 5 🎥15 und die Betriebsstunden-Taste 🔒.

Das Fettfilter-Symbol ☐ der Betriebsstunden-Taste und eine Anzeige der Gebläsestufenanzeige blinken.

Bedienung (Automatischer und manueller Betrieb)

Die Anzeigen 1 bis B zeigen die eingestellte Zeit an:

Anzeige 1...... 20 Stunden

Anzeige 2.... 30 Stunden

Anzeige 3...... 40 Stunden

Anzeige B 50 Stunden

■ Wählen Sie durch Drücken auf das Symbol "-" eine kürzere oder auf das Symbol "+" eine längere Betriebszeit.
■ Bestätigen Sie den Vorgang mit der Betriebsstunden-Taste 🔒.

Alle Lampen erlöschen.

Erfolgt Ihre Bestätigung nicht innerhalb von 4 Minuten, wird die alte Einstellung beibehalten.

Betriebsstundenzähler Geruchsfilter aktivieren/ändern

Der Geruchsfilter wird für den Umluftbetrieb benötigt.

Der Betriebsstundenzähler für den Geruchsfilter muss einmalig aktiviert werden und die Betriebszeit entsprechend Ihren Kochgewohnheiten eingestellt werden.

■ Schalten Sie das Gebläse mit der Ein/Aus-Taste ⏻ aus.
■ Drücken Sie gleichzeitig das Symbol "+" und die Betriebsstunden-Taste 🔊.

Das Geruchsfilter-Symbol 📍 und eine Anzeige der Gebläsestufenanzeige blinken.

Die Anzeigen 1 bis B zeigen die eingestellte Zeit an:

Anzeige 1...... 120 Stunden

Anzeige 2...... 180 Stunden

Anzeige 3...... 240 Stunden

Anzeige B ...... deaktiviert

■ Wählen Sie durch Drücken auf das Symbol "-" eine kürzere oder auf das Symbol "+" eine längere Betriebszeit.
■ Bestätigen Sie den Vorgang mit der Betriebsstunden-Taste 🔒.

Alle Kontrolllampen erlöschen.

Erfolgt Ihre Bestätigung nicht innerhalb von 4 Minuten, wird die alte Einstellung beibehalten.

Betriebsstundenzähler abfragen

Vor Ablauf der Betriebszeit können Sie sich anzeigen lassen, wie viel Prozent der Zeit bereits abgelaufen ist.

■ Schalten Sie das Gebläse mit der Ein/Aus-Taste ⏻ ein.
■ Drücken und halten Sie die Betriebsstunden-Taste 🌐
– einmal, zur Abfrage der Fettfilter-Betriebszeit. Das Fettfilter-Symbol 📍 leuchtet.
- zweimal, zur Abfrage der Geruchsfilter-Betriebszeit. Das Geruchsfilter-Symbol 📍 leuchtet.

Gleichzeitig blinken eine oder mehrere Anzeigen der Gebläsestufenanzeige.

Die Anzahl der blinkenden Anzeigen gibt die abgelaufene Betriebszeit in Prozent an.

Anzeige 1 25 %

Anzeigen 1 und 2 .... 50 %

Anzeigen 1 bis 3 .... 75 %

Anzeigen 1 bis B 100 %

Beim Ausschalten der Dunstabzugs-haube oder bei Stromausfall bleiben die abgelaufenen Betriebsstunden gespeichert.

Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Maßnahmen unterstützen Sie beim sparsamen Gebrauch:

• Sorgen Sie beim Kochen für eine gute Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu erhöhten Betriebsgeräuschen.
• Kochen Sie mit möglichst kleiner Kochstufe. Wenig Kochdünste bedeuten eine niedrige Leistungsstufe an der Dunstabzugshaube und damit weniger Energieverbrauch.
• Reinigen oder wechseln Sie die Filter in regelmäßigen Abständen. Stark verunreinigte Filter verringern die Leistung, erhöhen die Brandgefahr und bedeuten ein hygienisches Risiko.

- Nutzten Sie die Con@ctivity-Funktion. Die Dunstabzugshaube wird automatisch ein- und ausgeschaltet. Sie wählt die optimale Leistungsstufe für die Kochsituation und sorgt damit für einen geringen Energieverbrauch.

- Bedienen Sie die Dunstabzugshaube manuell, beachten Sie Folgendes:

• Prüfen Sie an der Dunstabzugs-haube die gewählte Leistungsstufe. Meist ist eine niedrige Leistungsstufe ausreichend. Nutzen Sie die Boosterstufe nur, wenn es notwendig ist.
  – Schalten Sie bei starken Kochdünsten frühzeitig auf eine hohe Betriebsstufe. Das ist effizienter, als durch langen Betrieb der Dunstabzugshaube zu versuchen, bereits in der Küche verteilte Kochdünste zu erfassen.
  – Achten Sie darauf, die Dunstabzugshaube nach dem Kochen wieder auszuschalten. Soll nach dem Kochen die Küchenluft noch von verbliebenen Wrasen und Gerüchen gereinigt werden, nutzen Sie die Nachlauffunktion. Das Gebläse wird nach der gewählten Nachlaufzeit automatisch ausgeschaltet.

Gehäuse

Allgemein

Die Oberflächen und Bedienelemente sind empfindlich gegen Kratzer und Schnitte. Beachten Sie daher die folgenden Reinigungshinweise.

■ Reinigen Sie alle Oberflächen und Bedienelemente nur mit einem Schwammtuch, Spülmittel und warmem Wasser.

Achten Sie darauf, dass keine Nässe in die Dunstabzugshaube dringt. Reinigen Sie insbesondere im Bereich der Bedienelemente nur feucht.

■ Trocknen Sie die Oberflächen anschließend mit einem weichen Tuch.

Nicht zu verwenden sind

• soda-, säure-, chlorid- oder lösungsmittelhaltige Reinigungsmittel,
• scheuernde Reinigungsmittel, wie z. B. Scheuerpulver, Scheuermilch, scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten.

Besondere Hinweise für farbig beschichtete Gehäuse

■ Beachten Sie zur Reinigung die allgemeinen Hinweise in diesem Kapitel.

Es ist bei der Reinigung nicht vermeidbar, kleinste Kratzer auf der Oberfläche zu verursachen. Diese können in Kombination mit Halogen-Beleuchtung der Küche zu optischen Beeinträchtigungen führen.

Besondere Hinweise für Glasflächen

■ Über die allgemeinen Hinweise hinaus eignet sich zur Reinigung der Glasflächen ein haushaltsüblicher Glasreiniger.

Fettfilter und Paneel für Rand- absaugung

Das Paneel der Randabsaugung und der wiederverwendbare Metall-Fettfilter im Gerät nehmen die festen Bestandteile des Küchendunstes auf (Fett, Staub usw.) und verhindern so ein Verschmutzen der Dunstabzugshaube.

Ein überfetteter Filter bedeutet

Brandgefahr!

Reinigungsintervall

Angesammeltes Fett verhärtet sich über einen längeren Zeitraum und erschwert die Reinigung. Es ist daher empfehlenswert, das Paneel der Randabsaugung und den Fettfilter alle 3–4 Wochen zu reinigen.

Der Betriebsstundenzähler erinnert Sie durch Aufleuchten des Fettfilter-Symbols 📍 daran, das Paneel der Randab-saugung und den Fettfilter regelmäßig zu reinigen.

■ Der Intervall des Betriebsstundenzählers kann Ihren Kochgewohnheiten angepasst werden (siehe Kapitel "Bedienung").

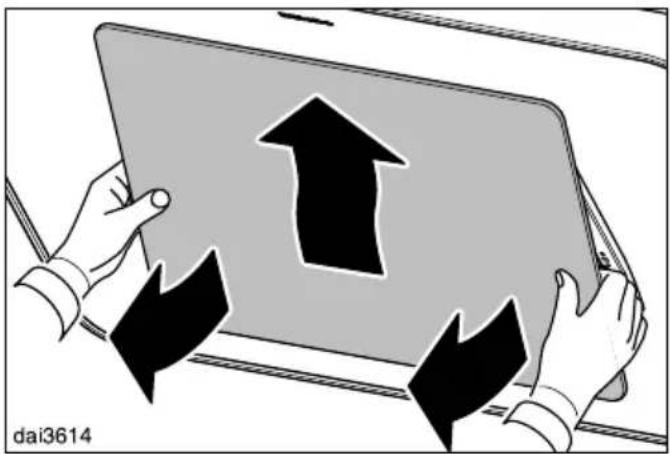

Paneel und Fettfilter herausnehmen

Beim Hantieren können das Paneel und der Fettfilter herunterfallen.

Dies kann zu Beschädigungen führen.

Halten Sie das Paneel und die Fettfilter beim Hantieren sicher in der Hand.

■ Das Paneel unten aus der Verriegelung ziehen, oben etwas nach hinten drücken, aushaken und vorsichtig herausnehmen.

■ Die Verriegelung des Fettfilters öffnen, den Fettfilter etwas heraus-schwenken, aushaken und herausnehmen.

Auffangwanne herausnehmen

Eine Auffangwanne unterhalb des Fettfilters nimmt herablaufendes Kondenswasser auf. Zum Reinigen lässt sie sich abnehmen.

■ Bei herausgenommenem Fettfilter die Auffangwanne in der Mitte etwas nach oben ziehen und vorsichtig nach vorne herausnehmen.
■ Gießen Sie angesammeltes Kondenswasser aus.

Reinigung des Paneels von Hand

■ Beachten Sie dazu die Hinweise unter "Gehäuse".

Reinigung des Fettfilters und der Auffangwanne von Hand

■ Reinigen Sie den Fettfilter und die Auffangwanne mit einer Spülbürste in warmem Wasser, dem ein mildes Handspülmittel zugegeben wird. Verwenden Sie Handspülmittel nicht konzentriert.

Ungeeignete Reinigungsmittel

Ungeeignete Reinigungsmittel können bei regelmäßiger Anwendung zu Beschädigungen der Filterflächen führen. Folgende Reinigungsmittel sind nicht zu verwenden:

• Kalklösende Reinigungsmittel
  – Scheuerpulver oder Scheuermilch
• Aggressive Allzweckreiniger und Fettlösesprays
• Backofenspray

Reinigung des Fettfilters und der Auffangwanne im Geschirrspüler

■ Den Fettfilter und die Auffangwanne möglichst senkrecht oder geneigt in den Unterkorb stellen. Achten Sie darauf, dass sich der Sprüharm frei bewegen kann.
■ Verwenden Sie ein haushaltsübliches Geschirrspülmittel.
■ Wählen Sie ein Programm mit einer Reinigungstemperatur von mindestens 50 °C und maximal 65 °C.

Bei der Reinigung des Fettfilters in der Geschirrspülmaschine kann es je nach verwendetem Reiniger zu bleibenden Verfärbungen der innenliegenden Filterflächen kommen. Dies hat keinen Einfluss auf die Funktion des Fettfilters.

Nach dem Reinigen

■ Legen Sie den Fettfilter nach dem Reinigen zum Trocknen auf eine saugfähige Unterlage.
■ Reinigen Sie bei herausgenommenen Paneel und Fettfilter auch die zugänglichen Gehäuseteile von abgelagertem Fett. Dadurch beugen Sie der Brandgefahr vor.
■ Die Auffangwanne wieder einsetzen.
■ Setzen Sie den Fettfilter wieder ein. Achten Sie darauf, dass beim Einsetzen des Fettfilters die Verriegelung nach außen weist.

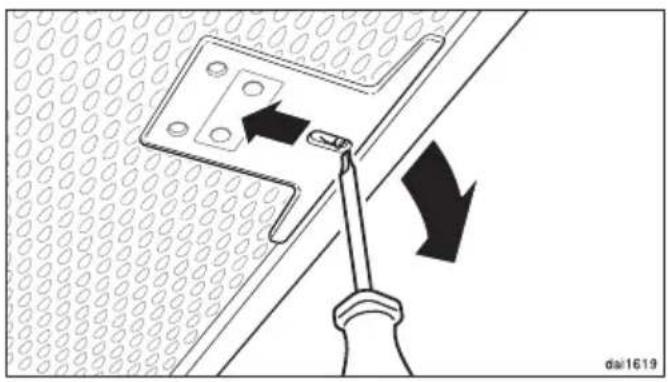

■ Sollte der Fettfilter einmal verkehrt eingesetzt worden sein, können Sie die Verriegelung durch die Aussparungen mit einem kleinen Schraubendreher entriegeln.

■ Das Paneel oben einhängen und unten einrasten.

Betriebsstundenzähler Fettfilter zurücksetzen

Nach der Reinigung muss der Betriebsstundenzähler zurückgesetzt werden.

■ Drücken Sie bei eingeschaltetem Gebläse die Betriebsstunden-Taste 🌐 für ca. 3 Sekunden, bis nur noch die Anzeige 1 blinkt.

Das Fettfilter-Symbol 📍 erlischt.

Wenn Sie den Fettfilter vor Ablauf der Betriebsstunden reinigen:

■ Drücken Sie die Betriebsstunden-Taste 📍 für ca. 6 Sekunden, bis nur noch die Anzeige 1 blinkt.

Geruchsfilter

Bei Umluftbetrieb muss zum Fettfilter ein Geruchsfilter eingesetzt werden.

Dieser bindet die beim Kochen anfallenden Geruchsstoffe.

Er wird an der Oberseite der Dunstabzugshaube eingesetzt.

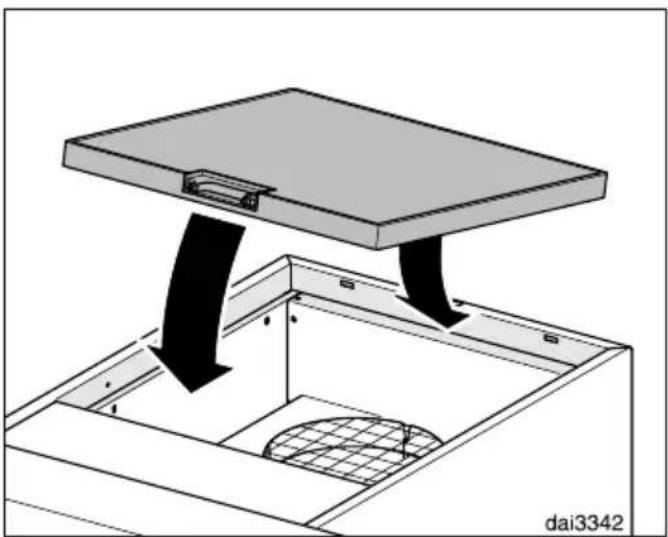

Geruchsfilter einsetzen/wechseln

■ Den Geruchsfilter aus der Verpackung nehmen.

■ Den Geruchsfilter in die Aufnahme an der Oberseite der Dunstabzugshaube einsetzen.

■ Aktivieren Sie beim ersten Einsetzen den Betriebsstundenzähler (siehe Kapitel "Bedienung").

Wechselintervall

■ Tauschen Sie den Geruchsfilter immer dann aus, wenn die Geruchsstoffe nicht mehr ausreichend gebunden werden.

Spätestens sollte der Wechsel alle 6 Monate erfolgen.

Der Betriebsstundenzähler erinnert Sie durch Aufleuchten des Geruchsfilter-Symbols 🌐 daran, den Geruchsfilter regelmäßig zu wechseln.

■ Der Betriebsstundenzähler für den Geruchsfilter ist dazu einmalig zu aktivieren (siehe Kapitel "Bedienung").

Betriebsstundenzähler Geruchsfilter zurücksetzen

Ist der Betriebsstundenzähler aktiviert, muss er nach dem Wechsel zurückgesetzt werden.

- Drücken Sie dazu bei eingeschaltetem Gebläse zweimal die Betriebsstunden-Taste 🌐 und halten Sie sie für ca. 3 Sekunden gedrückt, bis nur noch die Anzeige 1 blinkt. Das Geruchsfilter-Symbol 🐐 erlischt.

Wenn Sie den Geruchsfilter vor Ablauf der Betriebsstunden ersetzen:

- Drücken Sie zweimal die Betriebsstunden- Taste 🔒 und halten Sie sie für ca. 6 Sekunden gedrückt, bis nur noch die Anzeige 1 blinkt.

Geruchsfilter entsorgen

■ Den gebrauchten Geruchsfilter können Sie im Hausmüll entsorgen.

Regenerierbarer Geruchsfilter

Für diese Dunstabzugshaube ist ein regenerierbarer Geruchsfilter erhältlich. Er kann durch Regenerieren im Backofen mehrmals verwendet werden.

■ Beachten Sie zur Montage und zum Gebrauch die zugehörige Gebrauchs-anweisung.

Sie können die Geruchsfilter über den Miele Webshop, den Miele Werkkundendienst (siehe Ende dieser Gebrauchsanweisung) oder Ihren Miele Fachhändler beziehen.

Die Typbezeichnung entnehmen Sie dem Kapitel "Technische Daten".

Vor der Montage

⚠️ Beachten Sie vor der Montage alle Informationen in diesem Kapitel und das Kapitel "Sicherheitshinweise und Warnungen".

Montageplan

Die einzelnen Montageschritte sind auf beiliegendem Montageplan beschrieben.

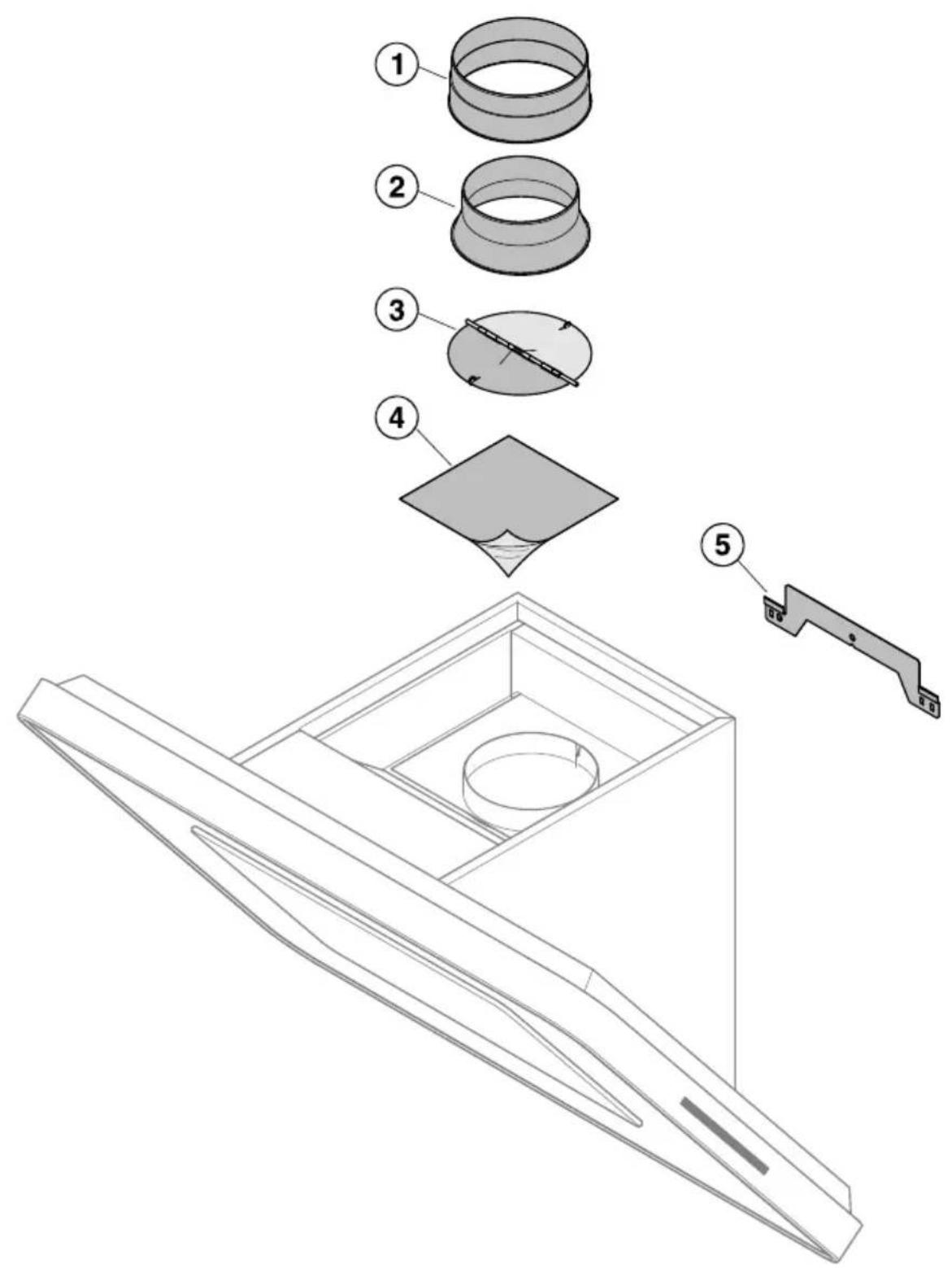

Montagematerial

für eine Abluftleitung ∅ 150 mm.

② 1 Reduzierstutzen

für eine Abluftleitung ∅ 125 mm.

③ 1 Rückstauklappe

zum Einbau im Ausblasstutzen der Motoreinheit (nicht bei Umluftbetrieb). Abhängig von der Geräteausführung ist die Rückstauklappe bereits montiert.

④ Abdeckfolie

bei Umbau der Ausblasrichtung

⑤ Wandhalteblech

zur Befestigung der Dunstabzugs- haube an der Wand.

5 Schrauben 5 x 60 mm und

5 Dübel 8 x 50 mm

3 Scheiben 6,4 mm

zur Befestigung an der Wand.

Die Schrauben und Dübel sind für massives Mauerwerk geeignet.

Verwenden Sie für andere Wandkonstruktionen entsprechende Befestigungsmittel.

Achten Sie auf eine ausreichende Tragfähigkeit der Wand.

Mini 8 Mini

dina3mle
Montageplan

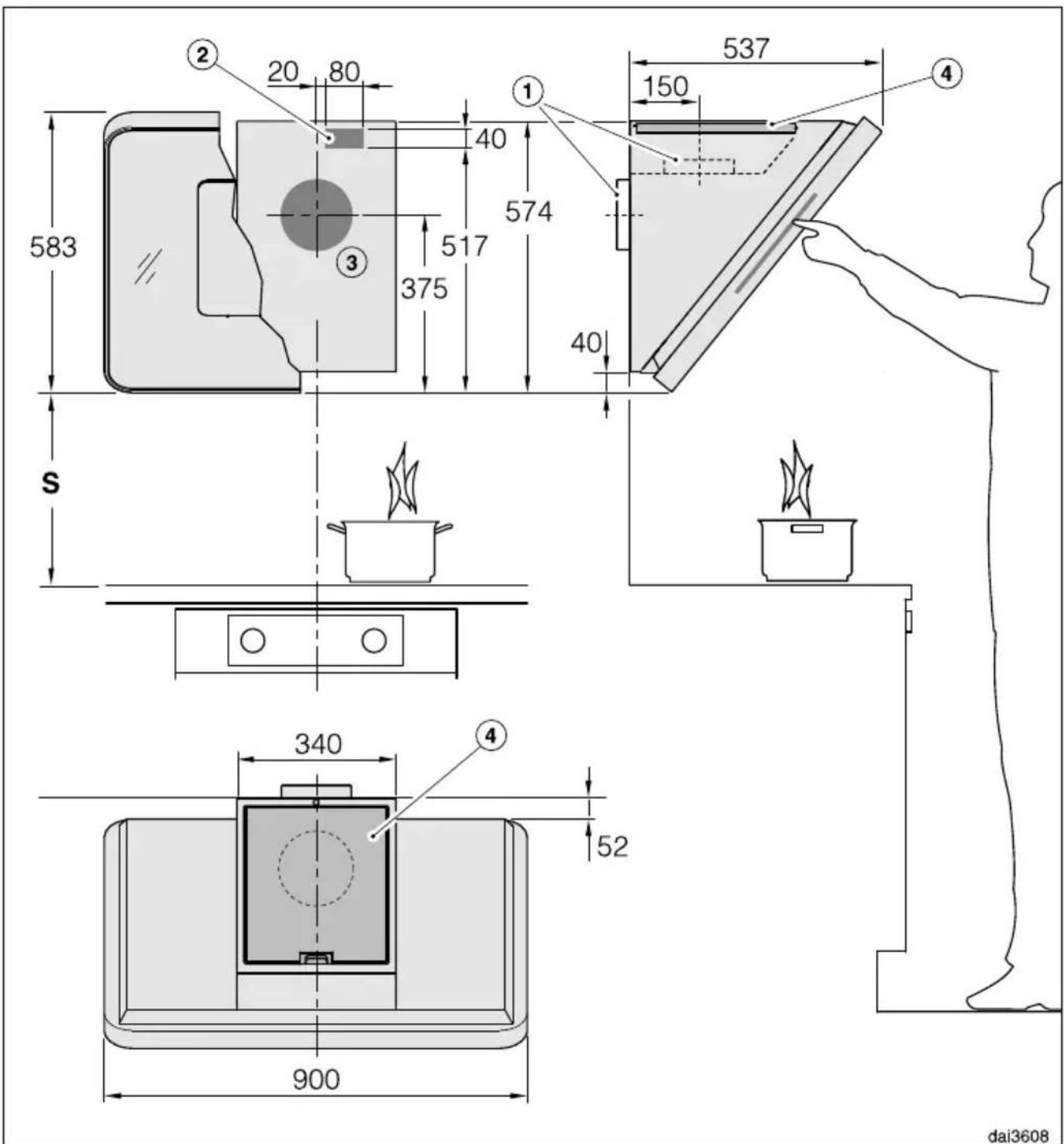

Gerätemaße

583 20 80 40 574 537 150 40 S 375 340 52 900 dai3608

Die Zeichnung ist nicht maßstäblich

① Abluftführung nach oben oder nach hinten.
② Durchbruch, wenn der Netzanschluss nicht mit Netzstecker sondern mit Festanschluss erfolgt.
③ Abluftdurchbruch ∅ 200 mm, damit die Abluftleitung in der Wand beweglich ist.

④ Luftaustritt bei Umluft. Der Abstand zur Decke oder zu oberhalb angebrachten Möbeln sollte mindestens 300 mm betragen.

Abluftanschluss ∅150 mm, mit Reduzierstutzen ∅125 mm.

Beachten Sie bei Verwendung des Kamins DADC 6000 zum Installationsbereich für Steckdose und Abluftdurchbruch die zugehörige Maßskizze.

Abstand zwischen Kochstelle und Dunstabzugshaube (S)

Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers.

Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten.

Beachten Sie dazu auch das Kapitel "Sicherheitshinweise und Warnungen".

Kochgerät Abstand S mindestens
Elektro-Kochstelle 450 mm
Elektro-Grill, Fritteuse (elektrisch) 650 mm
Mehrflammige Gas-Kochstelle ≤ 12,6 kW Gesamtleistung, keiner der Brenner > 4,5 kW	650 mm
Mehrflammige Gas-Kochstelle > 12,6 kW und ≤ 21,6 kW Gesamtleistung, keiner der Brenner > 4,8 kW.	760 mm
Mehrflammige Gas-Kochstelle > 21,6 kW Gesamtleistung, oder einer der Brenner > 4,8 kW.	nicht möglich
Einzel-Gas-Kochstelle ≤ 6 kW Leistung 650 mm
Einzel-Gas-Kochstelle > 6 kW und ≤ 8,1 kW Leistung 760 mm
Einzel-Gas-Kochstelle > 8,1 kW Leistung nicht möglich

Montageempfehlungen

• Berücksichtigen Sie bei der Wahl der Montagehöhe die Körpergröße der Benutzer. Es sollte ihnen ein freies Arbeiten an der Kochstelle und eine optimale Bedienung der Dunstabzugshaube möglich sein.
• Beachten Sie, dass die Kochwrasen mit zunehmendem Abstand zur Kochstelle schlechter erfasst werden.
• Damit die Kochwrasen optimal erfasst werden, ist zu beachten, dass die Dunstabzugshaube mittig über der Kochstelle montiert ist, nicht seitlich versetzt.
  – Die Kochstelle sollte möglichst schmaler als die Dunstabzugshaube sein. Maximal sollte die Kochstelle die gleiche Breite haben.
• Der Montageort muss problemlos zugänglich sein. Auch für einen eventuell eintretenden Servicefall muss die Dunstabzugshaube ungehindert erreichbar und demontierbar sein. Beachten Sie dies zum Beispiel bei der Anordnung von Schränken, Regalen, Decken- oder Dekorelementen im Umfeld der Dunstabzugshaube.

Bohrbild für die Wandmontage

■ Beachten Sie zur Erstellung der Bohrungen den beiliegenden Montageplan.

205 42 DADC 6000 250 105 265 438 S dai3609

■ Wird vorab eine Rückwand angefertigt, die schon über die Befestigungslöcher verfügen soll, sind hier die Abstandsmaße der Bohrungen angegeben (Schrauben ∅ 5 mm).

⚠️ Bei gleichzeitigem Betrieb der Dunstabzugshaube und einer raumluftabhängigen Feuerstätte besteht unter Umständen Vergiftungsgefahr! Beachten Sie unbedingt das Kapitel "Sicherheitshinweise und Warnungen".

Lassen Sie sich im Zweifelsfall den gefahrlosen Betrieb durch den zuständigen Schornsteinfegermeister bestätigen.

Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluft-schläuche aus nicht brennbarem Material.

Um eine größtmögliche Luftleistung und geringe Strömungsgeräusche zu erreichen, ist Folgendes zu beachten:

• Der Durchmesser der Abluftleitung sollte nicht kleiner als 150 mm sein.
• Werden Abluft-Flachkanäle verwendet, sollte der Querschnitt nicht geringer sein als der Querschnitt des Abluftstutzens.
  – Die Abluftleitung soll möglichst kurz und geradlinig sein.
• Verwenden Sie nur Bögen mit großen Radien.
  – Die Abluftleitung darf nicht geknickt oder zusammengedrückt werden.
  – Achten Sie darauf, dass alle Verbindungen fest und dicht sind.

Beachten Sie, dass jede Einschränkung des Luftstroms die Luftleistung verringert und die Betriebsgeräusche erhöht.

■ Soll die Abluft ins Freie geleitet werden, empfehlen wir die Installation eines Teleskop-Mauerkastens oder einer Dachdurchführung (nachkaufbares Zubehör).

■ Wird die Abluft in einen Abluftkamin geführt, muss der Einführungsstutzen in Strömungsrichtung gelenkt werden.
■ Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter eingehalten werden. Damit wird vermieden, dass Kondenswasser in die Dunstabzugs-haube fließen kann.
■ Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche ergeben. Es ist daher mit Schwitz- oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich.

Kondenswassersperre

Ø150 140 Ø185 Ø125 200 Ø185 da/1585

Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser aufnimmt und verdunstet.

Sie ist als nachkaufbares Zubehör für eine Abluftleitung mit einem Durchmesser von 125 mm oder 150 mm erhältlich.

Der Einsatz der Kondenswassersperre ist nur möglich, wenn die Abluft nach oben aus der Dunstabzugshaube geführt wird.

■ Die Kondenswassersperre muss senkrecht und möglichst nah über dem Ausblasstutzen der Dunstabzugshaube installiert werden. Der Pfeil auf dem Gehäuse kennzeichnet die Ausblasrichtung.

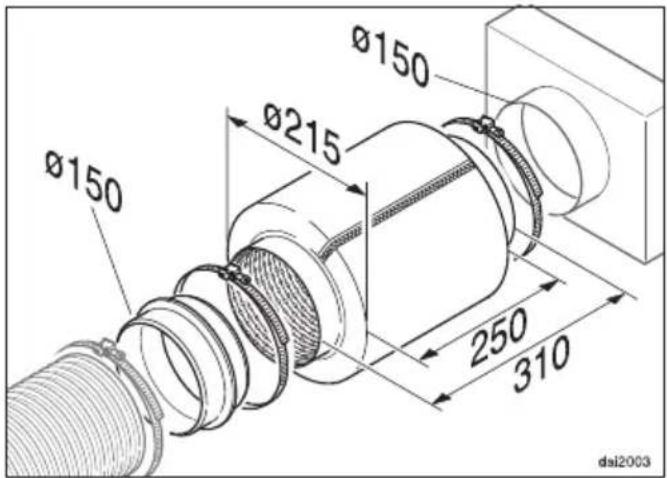

Schalldämpfer

Ø150 Ø215 Ø150 250 310 dai2003

In die Abluftleitung kann ein Schall-dämpfer eingesetzt werden (nachkaufbares Zubehör). Er dient zur zusätzlichen Geräuschdämpfung.

Abluftbetrieb

dai3286a

Der Schalldämpfer dämpft sowohl Gebläsegeräusche nach außen als auch Außengeräusche, die über die Abluftleitung in die Küche dringen (z. B. Straßenlärm). Dazu wird der Schalldämpfer möglichst nah vor dem Abluftaustritt ① positioniert.

Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Die Installation des Gerätes an das Elektronetz darf nur von einer qualifizierten Elektro-Fachkraft durchgeführt werden, die die landesüblichen Vorschriften und die Zusatz-Vorschriften der örtlichen Elektro-Versorgungsunternehmen genau kennt und sorgfältig einhält.

Die Dunstabzugshaube darf nur an ein vorschriftsmäßig installiertes Elektro-netz angeschlossen werden. Die Elektroanlage muss nach VDE 0100 ausgeführt sein!

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Ein Anschluss über eine Steckdose wird empfohlen, da er den Kundendienst erleichtert (nach VDE 0701). Achten Sie darauf, dass die Steckdose im eingebauten Zustand des Gerätes zugänglich ist.

Alternativ ist ein Festanschluss möglich.

Falls bei Anschluss mit einem Netzstecker nach dem Einbau die Steckdose nicht mehr zugänglich ist oder ein Festanschluss vorgesehen ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kon-

taktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild (siehe Kapitel "Kundendienst und Garantie"). Prüfen Sie, ob diese Angaben mit der Spannung und Frequenz des Elektronetzes übereinstimmen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Installation des Con@ctivity 2.0-Sticks

Damit die Con@ctivity 2.0-Funktion genutzt werden kann, muss das Kochfeld mit dem Con@ctivity 2.0-Stick ausgestattet sein.

■ Beachten Sie zur Installation die Montageanweisung des Con@ctivity 2.0-Sticks.

Con@ctivity 2.0-Funktion aktivieren

Um die Con@ctivity 2.0-Funktion zu nutzen, muss die Funkverbindung zwischen Kochfeld und Dunstabzugshaube aktiviert werden.

Beide Geräte müssen installiert und funktionsbereit sein.

Die Funkverbindung muss an der Dunstabzugshaube und am Kochfeld gleichzeitig aktiviert werden. Die Aktivierung an der Dunstabzughaube ist nachstehend beschrieben.

Die Aktivierung am Kochfeld ist in der zugehörigen Gebrauchsanweisung beschrieben. Machen Sie sich mit den Informationen vorab vertraut.

Starten Sie zunächst die Aktivierung an der Dunstabzugshaube, dann am Kochfeld.

Aktivieren an der Dunstabzugshaube

■ Kochfeld und Dunstabzugshaube müssen ausgeschaltet sein.
■ Drücken Sie die Nachlauf-Taste 5½15 ca. 10 Sekunden, bis die Anzeige 1 der Gebläsestufenanzeige leuchtet.
■ Drücken Sie anschließend nacheinander

- die Taste "—",

- dann die Taste "+",

- dann die Beleuchtungs-Taste ⚙️.

Die Dunstabzugshaube befindet sich jetzt im An/Abmeldemodus.

Besteht noch keine Funkverbindung, blinken die Anzeigen 2 und 3 gleichzeitig.

Besteht bereits eine Funkverbindung, leuchten die Anzeigen 2 und 3 dauernd (Con@ctivity 2.0 ist bereits aktiviert oder eine Fernbedienung ist angemeldet).

■ Zum Aktivieren von Con@ctivity 2.0 die Taste "+" drücken.

Die Suche nach einer Funkverbindung startet.

■ Starten Sie währenddessen die Aktivierung am Kochfeld.

Aktivieren am Kochfeld

■ Während die Dunstabzugshaube die Funkverbindung sucht, starten Sie die Aktivierung des Kochfeldes. Informationen dazu entnehmen Sie der Gebrauchsanweisung des Kochfeldes.
■ Wenn am Kochfeld die Rückmeldung erfolgt, dass die Funkverbindung hergestellt ist, bestätigen Sie die Aktivierung an der Dunstabzugshaube mit der Nachlauf-Taste 515. Alle Kontrolllampen erlöschen.
■ Bestätigen Sie die Aktivierung am Kochfeld.

Die Con@ctivity 2.0-Funktion ist damit nutzbar.

Erfolgt Ihre Bestätigung nicht innerhalb von 4 Minuten nach dem Einstellen, erfolgt keine Aktivierung.

Die Aktivierung erfolgt einmalig. Werden die Geräte vom Stromnetz getrennt, zum Beispiel bei einem Stromausfall, bleibt die Aktivierung erhalten.

Aktivierung fehlgeschlagen

■ Kann die Funkverbindung trotz Aktivierung von Dunstabzugshaube und Kochfeld nicht hergestellt werden, müssen beide Geräte zunächst deaktiviert und dann erneut aktiviert werden.

Con@ctivity 2.0 deaktivieren

■ Die Deaktivierung an der Dunstabzugshaube erfolgt in gleicher Weise wie die Aktivierung. Im An-/Abmeldemodus ist statt der Taste "+" die Taste "-" zu wählen.
■ Zum Deaktivieren des Kochfeldes beachten Sie bitte die zugehörige Gebrauchsanweisung.

Beachten Sie, dass mit der Trennung der Funkverbindung auch eine vorhandene Fernbedienung deaktiviert wird und wieder aktiviert werden muss.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele Werkkundendienst

Die Telefonnummer des Werkkunden-dienstes finden Sie am Ende dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modellbezeichnung und Fabrikationsnummer. Beide Angaben finden Sie auf dem Typenschild.

Position des Typenschildes

Das Typenschild finden Sie, wenn Sie den Fettfilter herausnehmen.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen entnehmen Sie den mitgelieferten Garantiebedingungen.

Für Prüfinstitute

In der Broschüre "Prüfvorgaben für Geräuschmessungen" sind alle erforderlichen Informationen für Geräuschmessungen aufgeführt.

Bitte fordern Sie unbedingt die aktuelle Broschüre per E-Mail an unter:

- [e-mail]

Nennen Sie bei der Bestellung Ihre Postadresse sowie Modell und Nummer der Dunstabzugshaube (siehe Typenschild).

Gebläsemotor 90 W
Kochstellenbeleuchtung 9,7 W
Glasbeleuchtung 12,8 W
Gesamtanschlusswert 112,5 W
Netzspannung, Frequenz AC 230 V, 50 Hz
Absicherung 10 A
Länge der Netzanschlussleitung 1,5 m
Gewicht
DA 6996 W 28 kg

Nachkaufbares Zubehör für Umluftbetrieb

Geruchsfilter DKF 25-1 oder DKF 25-R (regenerierbar).

Konformitätserklärung

Miele erklärt, dass sich die auf dem Umschlag aufgeführten Dunstabzugshauben in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befinden.

Eine vollständige Konformitätserklärung erhalten Sie unter der Adresse, die am Ende dieser Gebrauchsanweisung angegeben ist.

Datenblatt für Haushaltsdunstabzugshauben

nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014

MIELE
Modellname / -kennzeichen DA 6996 W
Jährlicher Energieverbrauch (AEC _hood ) 32,8 kWh/Jahr
Energieeffizienzklasse
A+ (höchste Effizienz) bis F (geringste Effizienz) A+
Energieeffizienzindex (EEI _hood ) 44,7
fluiddynamische Effizienz (FDE _hood ) 35,3
Klasse für die fluiddynamische Effizienz
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Beleuchtungseffizienz (LE _hood ) 60,0 lx/W
Beleuchtungseffizienzklasse
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Fettabscheidegrad 85,4 %
Klasse für den Fettabscheidegrad
A (höchste Effizienz) bis G (niedrigste Effizienz) B
Gemessener Luftvolumenstrom im Bestpunkt	310,8 m ^3 /h
Luftstrom (min. Geschwindigkeit)	260 m ^3 /h
Luftstrom (max. Geschwindigkeit)	410 m ^3 /h
Luftstrom (Intensiv- oder Schnelllaufstufe)	650 m ^3 /h
Max. Luftstrom (Q _max )	650 m ^3 /h
gemessener Luftdruck im Bestpunkt 391 Pa
A-bewertete Schallemissionen (min. Geschwindigkeit) 44 dB
A-bewertete Schallemissionen (max. Geschwindigkeit) 55 dB
A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) 65 dB
gemessene Elektrische Eingangsleistung im Bestpunkt 95,7 W
Leistungsaufnahme im Aus-Zustand (P _o )	W
Leistungsaufnahme im Bereitschaftszustand (P _s )	0,15 W
Nennleistung Beleuchtungssystem	10,0 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche	600 lx
Zeitverlängerungsfaktor	0,7

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr

Sa+So 9-18 Uhr

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestraße 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à.r.l.

Telefon: [phone] (Werkkundendienst)

Telefon: [phone] (Produktinformation)

Mo-Do 8.30-12.30, 13-17 Uhr

Fr 8.30-12.30, 13-16 Uhr

Telefax: 00352 4 97 11-39

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

Miele

Miele

DA 6996 W
