BEDIENUNGSANLEITUNG WQP8-7736B Hanseatic

Verletzungs- und Beschädigungsgefahr!

■ Diese Kurzanleitung ersetzt nicht die ausführliche Gebrauchsanleitung!
■ Beachten Sie dort bitte unbedingt alle Sicherheitshinweise.

Bei Fragen, technischen Auskünften oder Fehlfunktionen des Geräts wenden Sie sich bitte an die Produktberatung Ihres Versandhauses.

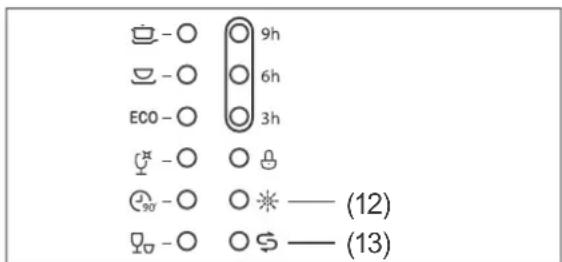

Bedienelemente

(1) Taste »Ein/Aus«
(2) LED »Ein-/Aus«

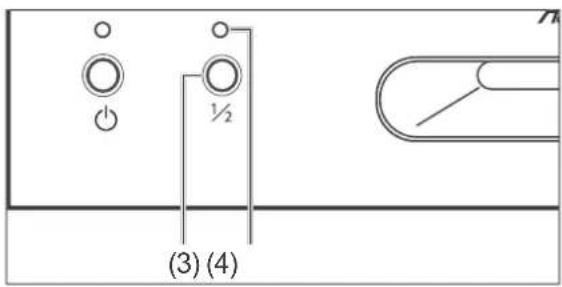

(3) Taste »Halbe Beladung«
(4) LED »Halbe Beladung«
(5) Türgriff
(6) Programmanzeige-LEDs

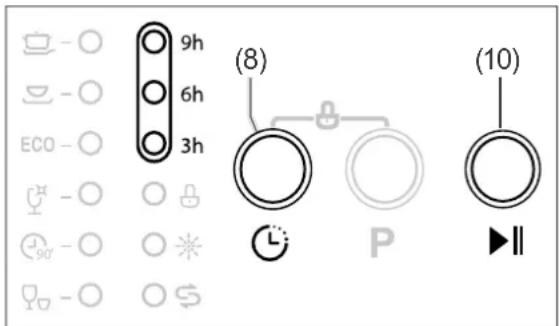

(7) Anzeige »Startverzögerung«
(8) Taste »Startverzögerung«
(9) Taste »Programmwahl«
(10) Taste »Start/Pause«
(11) Anzeige »Verriegelung«
(12) Anzeige »Klarspüler nachfüllen«

(13) Anzeige »Regeneriersalz nachfüllen«

Geschirrspüler vorbereiten

1. Prüfen Sie, ob Zulauf- und Ablaufschlauch fest sitzen und öffnen Sie den Wasserhahn.
2. Beladen Sie die Geschirrkörbe so, dass das Geschirr sich nicht gegenseitig berührt, die Sprüharme sich frei drehen und alle Geschirrteile vom Wasser erreicht werden können.
3. Füllen Sie Geschirrspülmittel, Regeneriersalz und Klarspüler gemäß Packungsangaben und „Spülprogrammtabelle“ (s. Rückseite) ein.

Programm starten

1. Drehen Sie den Wasserhahn ganz auf.
2. Schließen Sie die Geschirrspülertür.
3. Schalten Sie das Gerät mit der Taste ⏻ (1) ein.

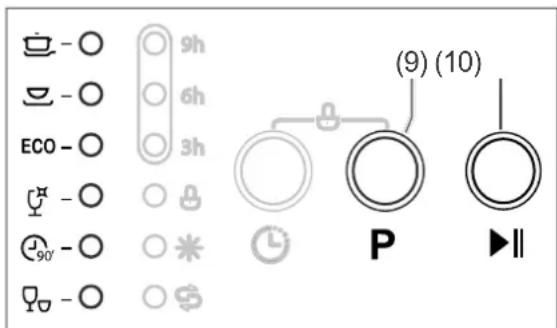

4. Suchen Sie das passende Programm mithilfe der „Spülprogrammtabelle“ heraus.
5. Drücken Sie die Taste P (9) so oft, bis das gewünschte Programm (6) leuchtet.
6. Starten Sie das Programm mit der Taste ▶II (10).

Geschirr nachlegen

VORSICHT!

Verbrühungsgefahr!

Wenn Sie die Tür des Geschirrspülers öffnen, tritt heißer Wasserdampf aus.

■ Ausreichend Abstand zur Tür halten.
- Nie direkt den Kopf oder Oberkörper über die geöffnete Tür halten.
■ Beim Öffnen der Tür Kinder und Haustiere vom Gerät fernhalten.
■ Darauf achten, dass Kinder nicht während des Betriebs die Tür öffnen.

1. Drücken Sie die Taste ▶II (10), um das Spülprogramm zu unterbrechen.
2. Öffnen Sie die Tür einen Spalt breit und warten Sie, bis beide Sprüharme zum Stillstand gekommen sind.
3. Öffnen Sie die Tür langsam ganz und ergänzen Sie das Geschirr.
4. Schließen Sie die Tür und drücken Sie wieder die Taste ▶II (10). Das Spülprogramm wird innerhalb von 10 Sekunden fortgesetzt.

Programmende

Nach Programmende ertönt ein Signalton.
1. Schalten Sie das Gerät mit der Taste Ⓐ(1) aus.
2. Drehen Sie den Wasserhahn zu.
3. Öffnen Sie die Tür ein Stück, damit das Geschirr abkühlen kann.

Spülprogrammtabelle

Wählen Sie das gewünschte Spülprogramm entsprechend dieser Tabelle.

Programmü bersicht		Pro grammablauf 1)				Menge Geschirr spül-mittel in [g] 2)	Wasch-/Spül-Tempe-ratur in [°C]	Dauer in [Minuten]	Verbrauch 3)
Spülprogramm	Anwendung	Vorspülen	Spülen	Klarspülen	Trocknen				Wasser []	Strom [kWh]
	Intensiv: Für stark ver-schmutztes Geschirr und normal verschmutze Töpfe und Pfannen.	●	●	●●●	●	5/22	60	135	16	1,30
	Normal: Für normal ver-schmutztes Geschirr, Töpfe, Gläser und leicht ver-schmutzte Pfannen.	●	●	●●	●	5/22	55/65	155	13	1,07
ECO 4)	Standardprogramm ECO: Für normal verschmutztes Geschirr des täglichen Be-darfs.	●	●	●	●	5/22	45/65	185	8,7	0,73
	Glas: Für leicht verschmutz-tes Geschirr und Gläser.	●	●	●●●●	●	5/22	40/60	110	13	0,70
	90 Minuten-Programm: Für leicht verschmutztes Geschirr - Hinweis: Das Ge-schirr bleibt leicht feucht.		●	●●	●	27	65	90	10,5	1,10
	Kurzprogramm: Für leicht verschmutzte Gläser und Tassen sowie Geschirr ohne ang etrocknete Speisereste – Hinweis: Das Spülprogramm hat keinen Trocken gang und bleibt feucht!		●	●●	—	20	45/55	30	10	0,70

Integrierbarer Einbau-Geschirrspüler

Inhaltsverzeichnis

Lieferung ....3

Verpackungs-Tipps 3

Lieferumfang 3

Lieferumfang kontrollieren ....3

Bedienelemente und Geräteteile .....4

Sicherheit 6

Bestimmungsgemäßer Gebrauch .....6

Begriffserklärung 6

Sicherheitshinweise .....6

Geschirrspülmittel, Klarspüler und

Regeneriersalz .....11

Multitabs verwenden .....11

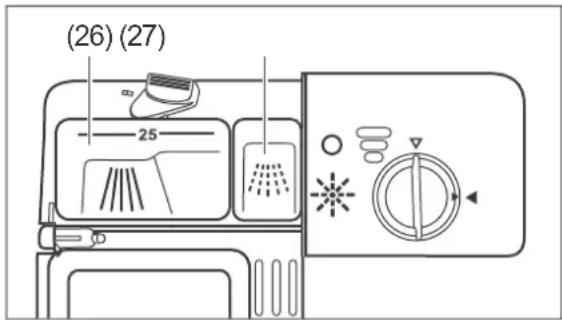

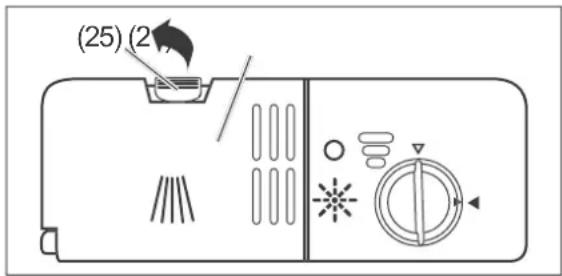

Geschirrspülmittel einfüllen .....12

Klarspüler einfüllen .....12

Regeneriersalz einfüllen .....13

Geschirrspüler beladen .....14

Ungeeignetes Geschirr .....14

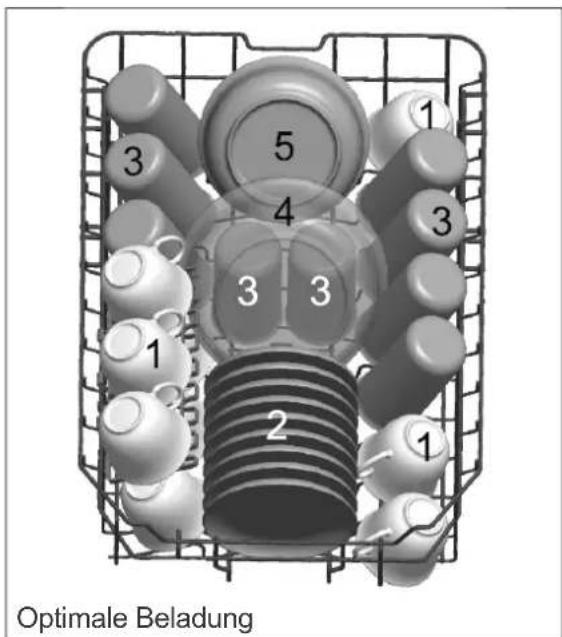

Oberer Geschirrkorb .....15

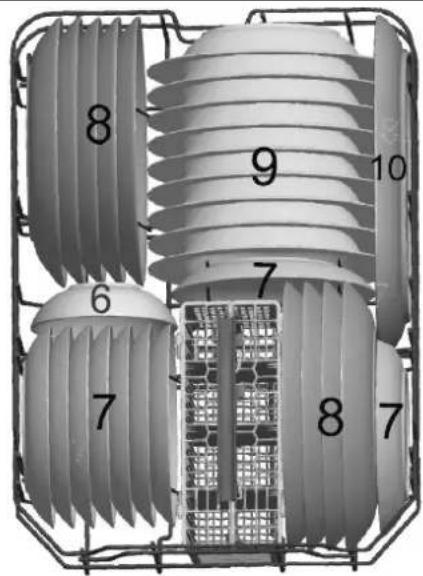

Unterer Geschirrkorb .....16

Besteckkorb ....16

Spülprogrammtabelle .....17

Spülbetrieb 18

Vorbereitung .....18

Spülprogramm wählen und starten . . . .18

Zusatzoptionen....18

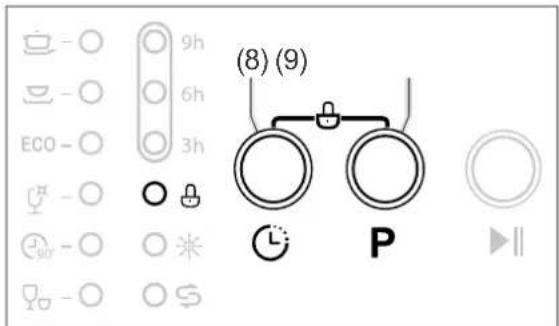

Tastensperre....19

Geschirrspüler ausräumen .....19

Spülprogramm wechseln .....20

Geschirr nachlegen .....20

Pflege und Reinigung .....21

Gerätefront reinigen .....21

Siebe reinigen .....21

Sprüharme reinigen .....22

Komplettreinigung .....22

Schutz vor Frostschäden .....22

Einbau und Anschluss .....23

Geeigneten Standort wählen .....23

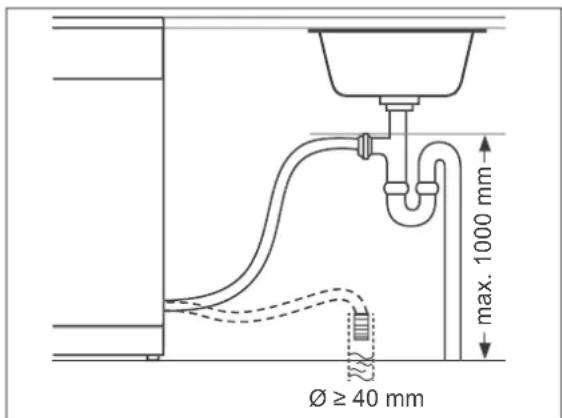

Ablaufschlauch anschließen lassen . . . .23

Zulaufschlauch anschließen .....24

Geschirrspüler elektrisch anschließen . .25

Geschirrspüler einbauen .....26

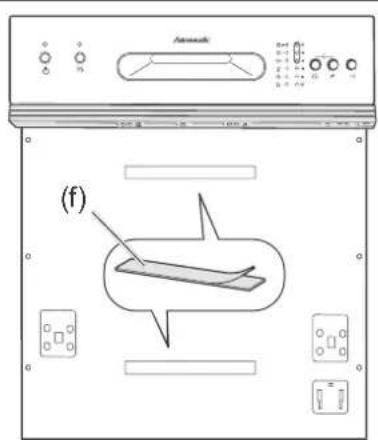

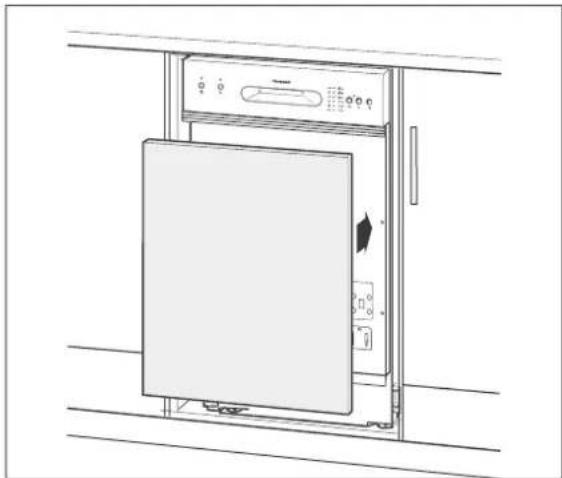

Möbelfrontplatte montieren .....27

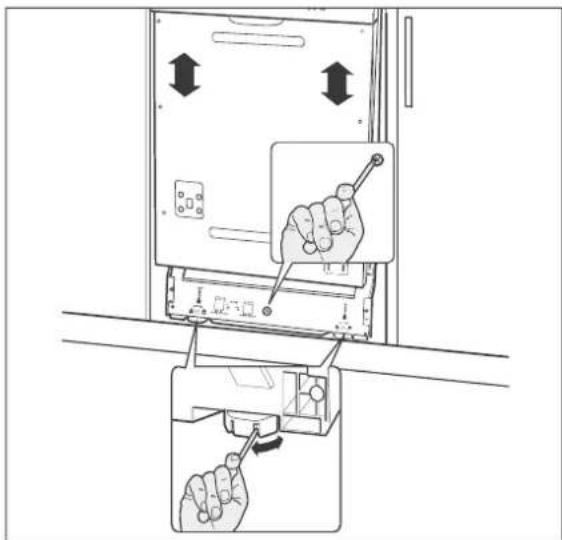

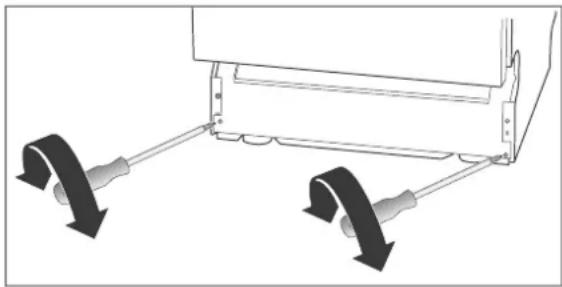

Gängigkeit der Tür einstellen .....29

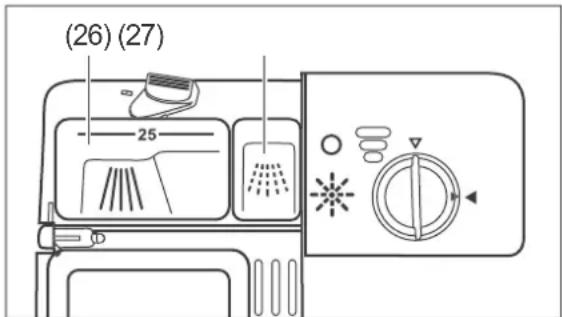

Wasserhärtegrad .....29

Testlauf 30

Fehlersuchtabelle ....31

Probleme mit der Bedienung .....31

Fehleranzeigen 32

Das Spülergebnis ist nicht zufriedenstellend ....33

Service 34

Beratung, Bestellung und Reklamation .34

Reparaturen und Ersatzteile .....34

Umweltschutz ....35

Gerät entsorgen .....35

Verpackungs-Tipps 35

Unser Beitrag zum Schutz der Ozonschicht ....35

Technische Daten ....36

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Informationen zum Einbau und zum Anschluss fi nden Sie ab Seite 23.

Lieferung

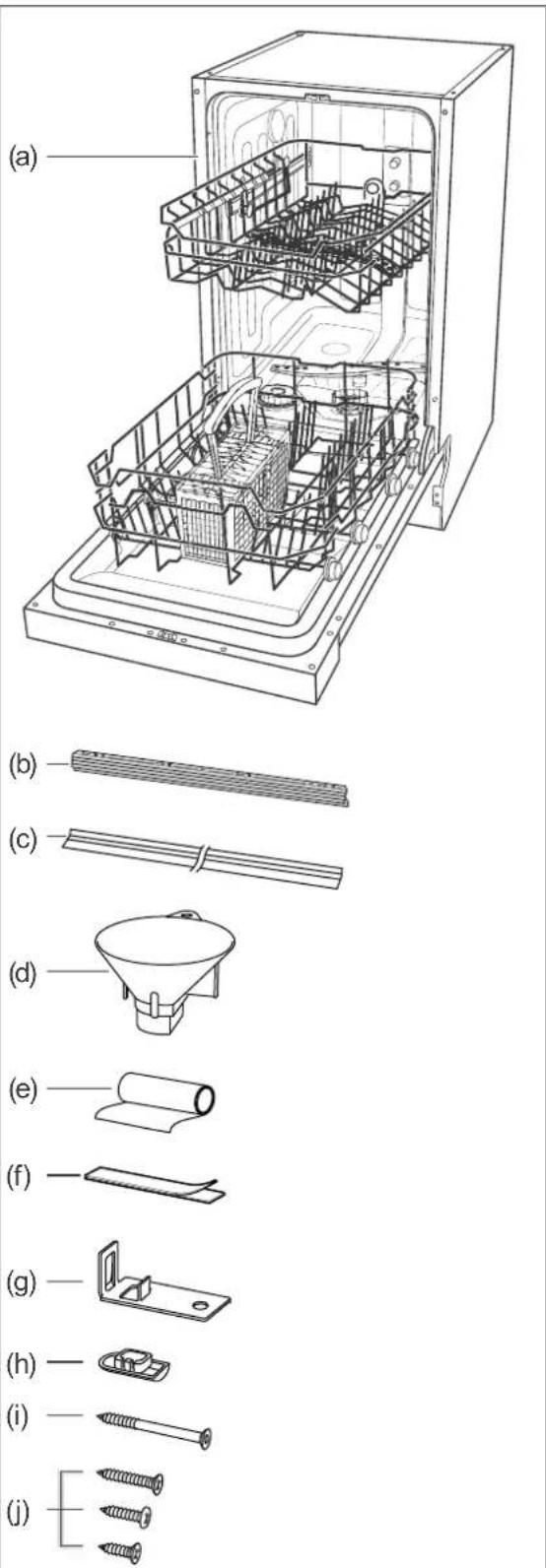

Lieferumfang

(a) 1× Geschirrspüler WQP8-7736B
(b) 5× Zierleiste zur Anpassung an die Möbelfront
(c) 2× Seitliches Abschlussprofil

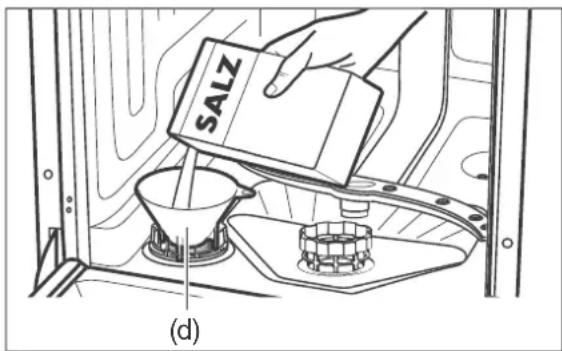

(d) 1× Einfülltrichter für Regeneriersalz

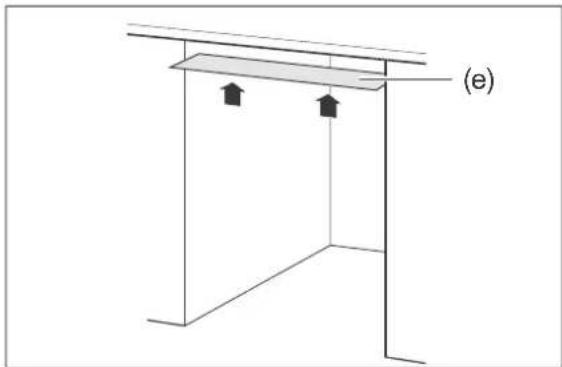

(e) 1× Folie zum Schutz der Arbeitsplatte vor Kondenswasser

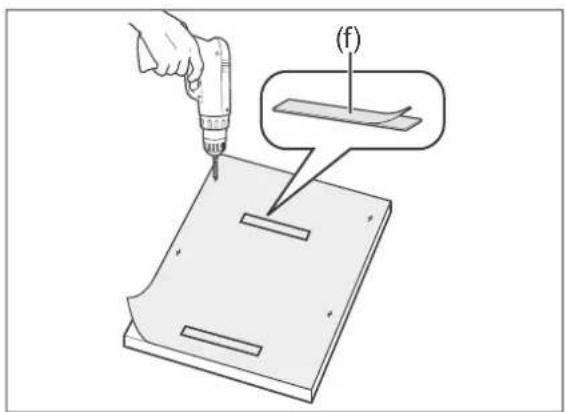

(f) 2× Klettbänder zur Montage einer Möbelfrontplatte

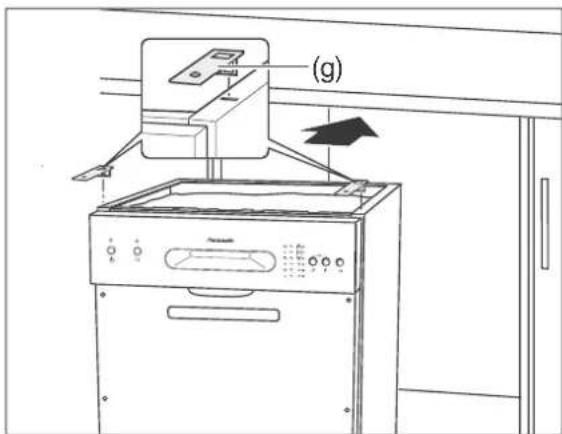

(g) 2× Montagewinkel zur Befestigung des Geschirrspülers an der Arbeitsplatte
(h) 2× Abdeckkappe für Bohrungen

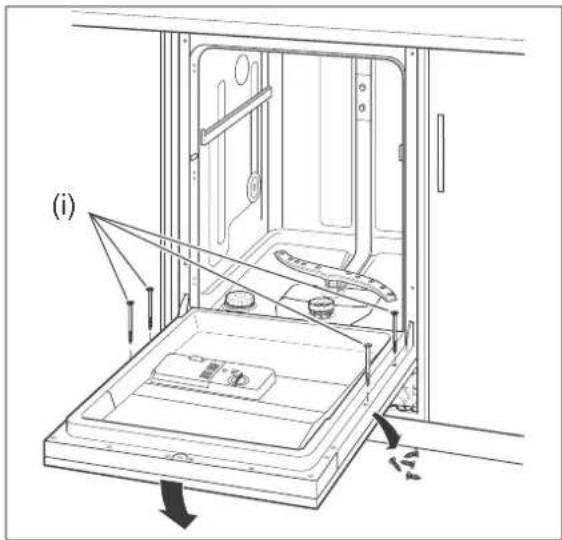

(i) 4× Schraube zur Montage der Möbelfrontplatte
(j) div. Schrauben zur Befestigung des Geschirrspülers an den Küchenmöbeln

Lieferumfang kontrollieren

1. Transportieren Sie das Gerät an einen ge-eigneten Standort und packen Sie es aus (siehe „Einbau und Anschluss“ auf Seite 23).
2. Entfernen Sie sämtliche Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe „Service“ auf Seite 34).

WARNUNG!

Nehmen Sie nie ein beschädigtes Gerät in Betrieb.

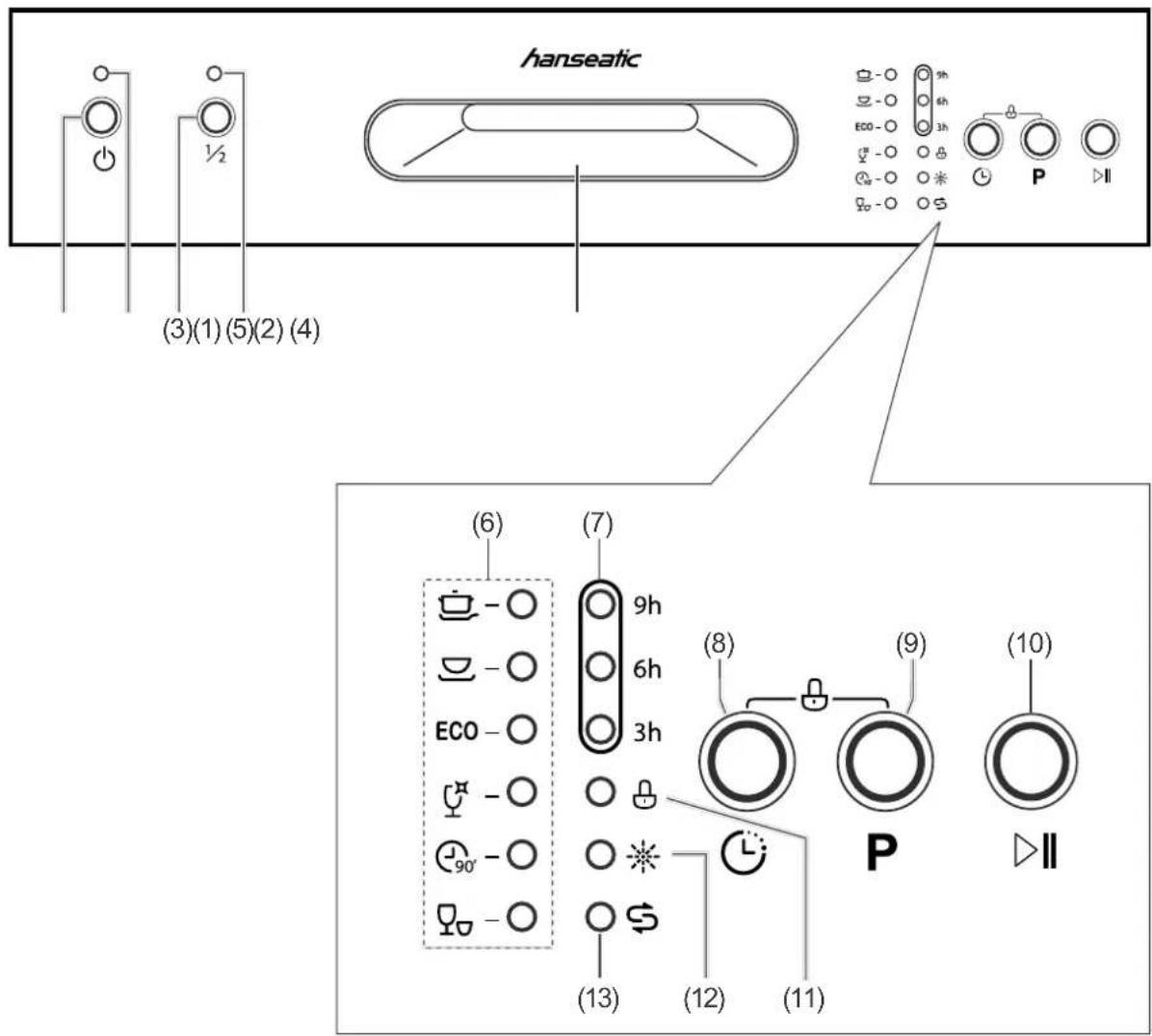

Bedienelemente und Geräteteile

hanseatic (3)(1) (5)(2) (4) (6) (7) (8) (9) (10) (11) (12) (13) (13) (13) (13) ECO P II

(1) Taste »Ein/Aus«
(2) LED »Ein-/Aus«
(3) Taste »Halbe Beladung«
(4) LED »Halbe Beladung«
(5) Türgriff
(6) Programmanzeige-LEDs
(7) Anzeige »Startverzögerung«

(8) Taste »Startverzögerung«
(9) Taste »Programmwahl«

(11) Anzeige »Verriegelung«
(12) Anzeige »Klarspüler nachfüllen«
(13) Anzeige »Regeneriersalz nachfüllen«

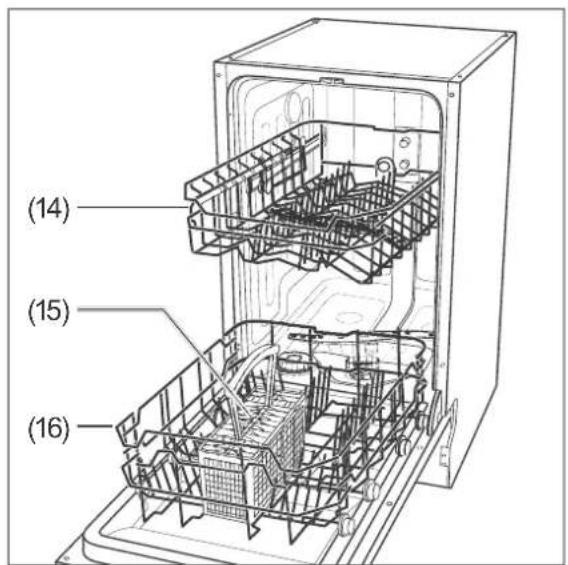

(14) (15) (16)

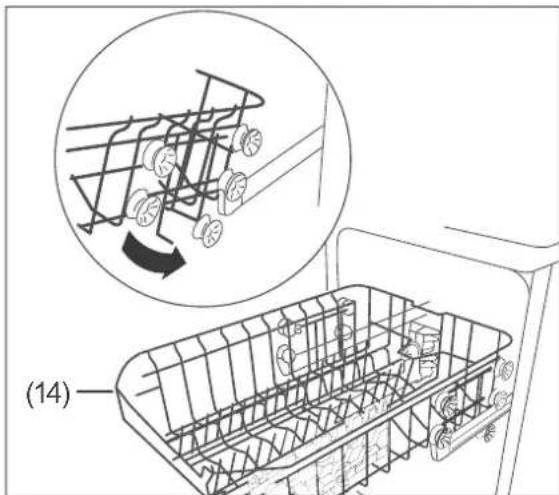

(14) Oberkorb mit Sprüharm

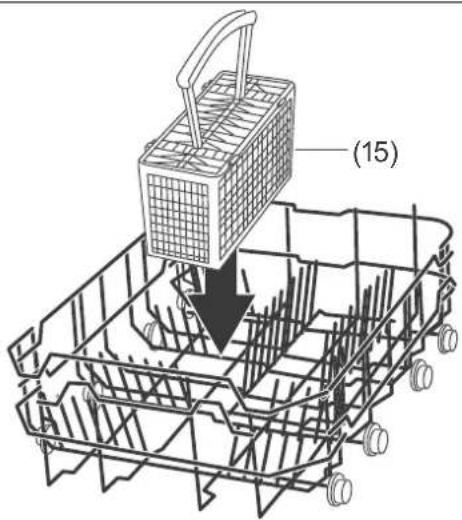

(15)Besteckkorb
(16) Unterkorb

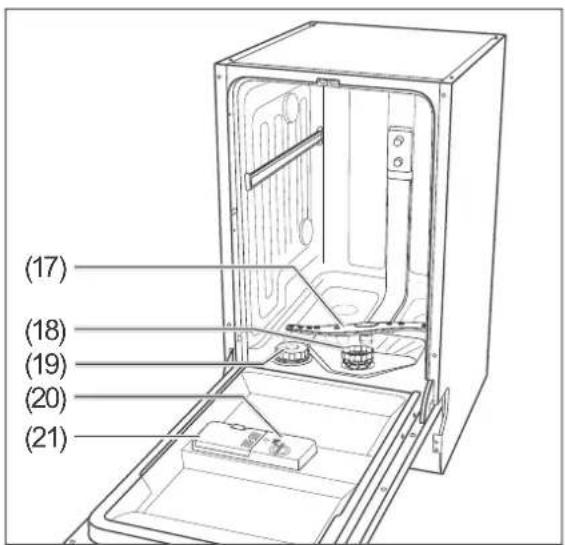

(17) (18) (19) (20) (21)

(17) Unterer Sprüharm

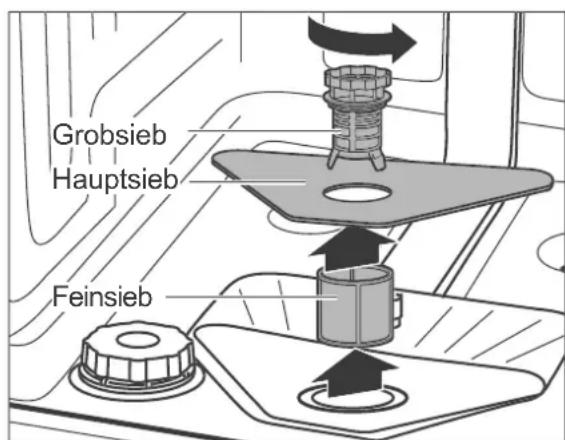

(18) Siebe

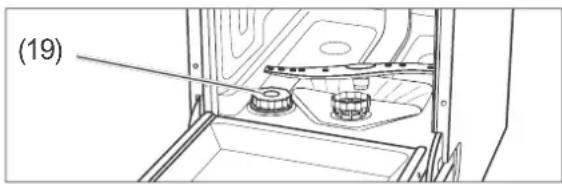

(19) Regeneriersalz-Kammer

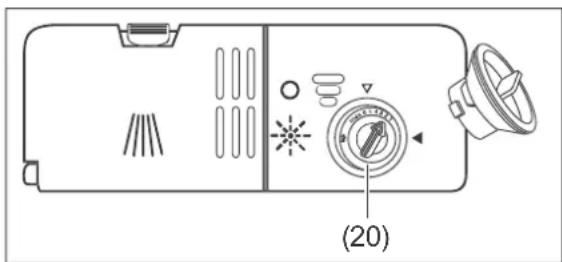

(20) Klarspüler- Kammer
(21) Spülmittel-Kammer

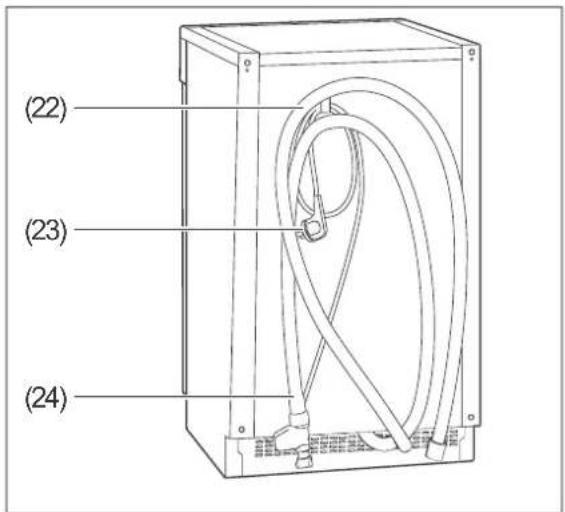

(22) (23) (24)

(22) Ablaufschlauch
(23) Netzkabel mit Stecker
(24) Zulaufschlauch

Sicherheit

Bestimmungsgemäßer Gebrauch

Der Geschirrspüler ist ausschließlich zum Spülen von Geschirr in haushaltsüblichen Mengen konzipiert und nur zur Verwendung im privaten Haushalt bestimmt.

Das Gerät muss vor der Benutzung ordnungsgemäß in eine Küchenzeile verbaut werden.

Verwenden Sie den Geschirrspüler ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG!

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

⚠ VORSICHT!

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

i Dieses Symbol verweist auf nützliche Zusatzinformationen.

Sicherheitshinweise

In diesem Kapitel finden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie zusätzlich die Warnhinweise in den einzelnen Kapiteln zu Installation und Montage etc.

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

• Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
  ■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
• sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist.
• Rauch entwickelt oder verbrannt riecht.
• ungewohnte Geräusche von sich gibt.

In diesen Fällen Netzstecker aus der Steckdose ziehen oder Sicherung ausschalten/herausdrehen und Gerät reparieren lassen (siehe „Service“ auf Seite 34).

■ Wir empfehlen die Verwendung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter).
- Das Gerät entspricht der Schutzklasse 1 und darf nur an eine Steck-dose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Achten Sie beim Anschließen darauf, dass die richtige Spannung anliegt. Nähere Informationen hierzu fi nden Sie auf dem Typenschild.
■ Falls der Netzstecker nach dem Einbau nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
- Gerät nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betreiben.
- Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen.
- Wenn das Netzkabel des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.
- Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände hinein stecken können.
■ Netzstecker nie am Netzkabel aus der Steckdose ziehen, immer den Netzstecker selbst anfassen.

■ Netzstecker niemals mit feuchten Händen anfassen.
■ Netzkabel und Netzstecker nie in Wasser oder andere Flüssigkeiten tauchen.
- Im Fehlerfall sowie vor der Reinigung und Wartung den Netzstecker ziehen bzw. Sicherung ausschalten/herausdrehen.
■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen, so wie unser Service (siehe „Service“ auf Seite 34).

Eigenständige Reparaturen an dem Gerät können Sach- und Personenschäden verursachen, und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
■ Gerät niemals mit einem Hochdruck- oder Dampfreiniger reinigen.
- Gerät regelmäßig auf Schäden prüfen.

Risiken für Kinder

Erstickungsgefahr!

• Kinder nicht mit der Verpackungsfolie spielen lassen. Diese können sich darin verfangen oder ersticken.
• Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

- Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

- Das Gerät ist schwer und unhandlich. Bei Transport, Einbau und Montage die Hilfe einer weiteren Person in Anspruch nehmen.

■ Alle Hindernisse auf dem Transportweg und dem Aufstellort beseitigen, wie z. B. Türen öffnen und auf dem Boden liegende Gegenstände wegräumen.

- Geöffnete Tür nicht als Trittbrett, Sitz oder zum Abstützenverwenden. Darauf achten, dass Kinder oder Haustiere sich nicht auf die geöffnete Tür stellen bzw. setzen.

Risiken für bestimmte Personengruppen

Gefahr für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen.

■ Reinigung und Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

Risiken im Umgang mit Geschirrspülern

Explosionsgefahr!

Lösungsmittel können ein explosives Gemisch bilden.

- Niemals Lösungsmittel in das Gerät füllen.

Vergiftungsgefahr!

Geschirrspülmittel, Klarspüler und Regeneriersalzkönnengesundheitsschädlich sein.

■ Diese Mittel für Kinder und Haustiere unzugänglich aufbewahren.
■ Das Wasser im Innenraum des Geräts nie als Trinkwasser benutzen.

Verletzungsgefahr!

Messer und andere spitze und scharfkantige Teile können Verletzungen verursachen.

■ Spitze und scharfkantige Gegenstände mit der spitzen oder scharfen Seite nach unten in den Besteckkorb legen.
■ Darauf achten, dass Kinder solche verletzenden Teile nicht in das Gerät einräumen.
- Das Gerät so einräumen, dass beim nächsten Öffnen und Herausziehen der Geschirrkörbe keine verletzenden Teile aus den Geschirrkörben fallen.

Verbrühungsgefahr!

Durch das heiße Spülwasser heizen sich das Geschirr und der Innenraum auf und heißer Wasserdampf entsteht. Berührungen damit können zu Verbrühungen führen.

■ Beim Öffnen der Tür während des Betriebs Tür nur am Griff anfassen. Sicherheitsabstand zum Gerät einhalten, um austretendem Wasserdampf auszuweichen.
■ Das Geschirr, das Besteck und den Innenraum des Geräts nicht direkt nach Beendigung des Spülprogramms anfassen.

Stolpergefahr!

Die geöffnete Tür des Geräts wird schnell zur Stolperfalle.

■ Tür nach jeder Nutzung schließen.
■ Tür zum Abkühlen nur leicht geöffnet lassen.

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

• Gerät nie längere Zeit unbeaufsichtigt lassen, wenn der Wasserhahn geöffnet ist.
  ■ Bei Gewitter oder Urlaub den Netzstecker aus der Steckdose ziehen und den Wasserhahn schließen.
  ■ Bei Frostgefahr den Zulaufschlauch lösen und das Wasser ablaufen lassen.
  ■ Nur Regeneriersalz verwenden, das für Geschirrspüler geeignet ist.
  ■ Regeneriersalz erst direkt vor dem nächsten Hauptspülgang einfüllen, da übergelaufenes Regeneriersalz den Dichtungen und Sieben des Geräts schaden kann.
  ■ Verschüttetes Regenerier salz sofort mit einem feuchten Tuch entfernen, da sonst die Edelstahloberfl äche angegriffen wird.
• Achten Sie darauf, dass Geschirrspülmittel und Klarspüler für das Gerät geeignet sind.
• Übergelaufenen Klarspüler sofort abwischen, da es sonst zu erhöhter Schaumbildung und somit zur Beeinträchtigung der Spülergebnisse kommen kann.
  ■ Gerät nicht überladen.
  ■ Geschirrkorb ganz nach oben stellen, wenn sich im unteren Geschirrkorb sehr hohes Geschirr befi ndet, da sonst der obere Spülarm blockiert wird.

Die Türdichtung ist empfindlich gegen Öl und Fett.

■ Türdichtungen nicht einfetten.

Die Oberfl ächen werden durch ungeeignete Reinigungsmittel beschädigt.

■ Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.

Das Gerät ist für einen Wasserdruck von 0,4–10 bar (0,04–1,00 MPa, 40–100 N/cm²) ausgelegt.

• Bei einem höheren Wasserdruck einen Druckminderer installieren. Im Zweifelsfall beim Wasserwerk nach dem Wasserdruck erkundigen.
• Gerät niemals an den Was ser hahn oder die Misch armatur eines Heißwasserbereitersanschließen(Durch-lauferhitzer,druckloserBoileretc.).
  ■ Zulaufschlauch knickfrei verlegen und sorgfältig anschließen.
  ■ Zulaufschlauch nicht durchschneiden. Er enthält elektrische Bauteile. Wenn der Zulaufschlauch beschädigt ist, Zulaufschlauch durch einen Fachmann ersetzen lassen.
• Keinen alten oder bereits vorhandenen Zulauf- oder Ablaufschlauch verwenden.
• Das Abfl ussrohr muss mindestens einen Durchmesser von 40 mm haben, damit das Wasser frei abgepumpt werden kann.
  ■ Den Ablaufschlauch nicht selbst anschließen, sondern von einer Sanitärfachkraft anschließen lassen. Den Ablaufschlauch regelmäßig auf Beschädigungen oder Knicke prüfen.

Geschirrspülmittel, Klarspüler und Regeneriersalz

WARNUNG!

Vergiftungsgefahr!

Der Verzehr von Geschirrspülmittel, Klarspüler, Multitabs oder Regeneriersalz ist gesundheitsgefährdend – es besteht Vergiftungsgefahr!

■ Diese Mittel für Kinder und Haustiere unzugänglich aufbewahren.
■ Das Wasser aus dem Geschirrspüler nicht als Trinkwasser benutzen.

Multitabs verwenden

Viele Multitabs enthalten schon Geschirrspülmittel, Regeneriersalz und Klarspüler, sodass Sie diese drei Mittel nicht separat einfüllen müssen. In diesem Fall können Sie die Anzeigen für fehlenden Klarspüler (12) und fehlendes Regeneriersalz (13) ignorieren.

Wenn Ihr Wasser im Härtebereich

– „weich“ bis „mittel“ liegt, liefern Multitabs gute Spülergebnisse.
– „hart“ liegt, empfehlen wir, auf Multitabs zu verzichten und stattdessen Geschirrspülmittel, Regeneriersalz und Klarspüler einzeln einzufüllen.

Wasserhärte bestimmen und einstellen (siehe „Wasserhärtegrad einsteluf Seite 29).

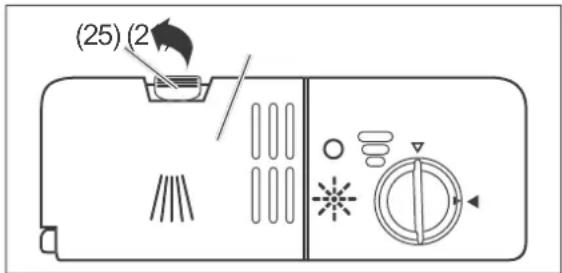

(25) (2)

1. Ziehen Sie den Verschluss (25) der Spülmittelkammer (21) nach hinten. Der Deckel springt auf.

1. Die große Kammer (26) dient als Hauptspülkammer, die kleine Kammer (27) als Vorspülkammer.

2. Legen Sie einen Multitab in die Hauptspül-kammer (26).

3. Drücken Sie den Deckel der Kammer zu, sodass der Verschluss (25) wieder einrastet.

Geschirrspülmittel einfüllen

Verwenden Sie ausschließlich Geschirrspülmittel, das speziell für Geschirrspüler bestimmt ist. Führen Sie vor der ersten Nutzung einen Testlauf ohne Geschirrspülmittel durch (siehe „Testlauf“ auf Seite 30).

(25) (2)

1. Ziehen Sie den Verschluss (25) der Spülmittelkammer (21) nach hinten. Der Deckel springt auf.

1. Die große Kammer (26) dient als Hauptspülkammer, die kleine Kammer (27) als Vorspülkammer.
2. Füllen Sie Geschirrspülmittel ein.

a) Geben Sie bei den Spülprogrammen mit Vorspülgang

- 23 in die Hauptspülkammer (26) und

- 13 in die Vorspülkammer (27).

b) Geben Sie bei den Spülprogrammen ohne Vorspülgang die gesamte Menge in die Hauptspül kammer (26).

1. Drücken Sie den Deckel der Kammer zu, sodass der Verschluss (25) wieder einrastet.

Klarspüler einfüllen

! HINWEIS

Beschädigungsgefahr!

Eine Überdosis Klarspüler kann zu erhöhter Schaumbildung und zur Beeinträchtigung der Spülergebnisse führen.

■ Übergelaufenen Klarspüler sofort abwischen.
■ Markierung für die maximale Einfüllmenge („max“) in der Kammer für Klarspüler beachten.

Durch Verwendung ungeeigneter Substanzen kann der Geschirrspüler beschädigt werden.

- Nur für Geschirrspüler geeigneten Klarspüler in die Kammer für Klarspüler füllen.

Füllen Sie vor der ersten Nutzung und bei Aufleuchten der Anzeige »Klarspüler nachfüllen« (12) Klarspüler ein.

Der Klarspüler wird während des Betriebs automatisch dosiert, sorgt dadurch für fleckenloses Geschirr und beschleunigt den Trocknungsprozess.

(20)

1. Drehen Sie den Deckel der Klarspülmittelkkammer (20) eine Viertelumdrehung gegen den Uhrzeigersinn und nehmen Sie ihn heraus.
2. Füllen Sie Klarspüler bis zur Markierung „max“ in die Öffnung ein. Das danebenliegende Sichtfenster färbt sich dann schwarz.
3. Wischen Sie verschütteten Klarspüler sofort ab, um die Spül ergebnisse nicht zu beeinträchtigen und erhöhte Schaumbildung zu vermeiden.
4. Wir empfehlen Ihnen, die vom Werk eingestellte Dosierung zunächst nicht zu verändern. Nur, wenn Sie mit dem Spülergebnis nicht zufrieden sind, korrigieren Sie die Dosierung (siehe unten).
5. Setzen Sie den Deckel der Kammer wieder auf die Öffnung und drehen Sie ihn im Uhrzeigersinn zu.

Klarspüler-Dosierung ändern

Wenn das Geschirr nach der Reinigung

– matt und fleckig ist, erhöhen Sie die Dosierung, indem Sie den Pfeil in der Klarspülerkammer (20) auf einen höheren Wert drehen.

- klebrig ist und Schlieren aufweist, verringern Sie die Dosierung, indem Sie den Pfeil in der Klarspülerkammer (20) auf einen niedrigeren Wert drehen.

Regeneriersalz einfüllen

! HINWEIS

Beschädigungsgefahr!

Durch falsche Handhabung des Regeneriersalzes können der Geschirrspüler und seine Edelstahl-Oberfl äche beschädigt werden.

■ Ausschließlich Regene saufz verwenden, das für Geschirrspüler bestimmt ist.

■ Verschüttetes Regene riersalz sofort mit einem feuchten Tuch entfernen.
■ Unmittelbar nach dem Einfüllen des Regeneriersalzes ein Spülprogramm starten.

Sie brauchen kein Regene rier salz in die Regeneriersalzkammer einzufüllen, – wenn Sie ausschließlich Multitabs verwenden, die bereits Regeneriersalz enthalten, – wenn die Wasserhärte in Ihrem Gebiet 0–5° dH beträgt.

Füllen Sie Regeneriersalz ein:

– vor der ersten Nutzung des Geschirrspülers,

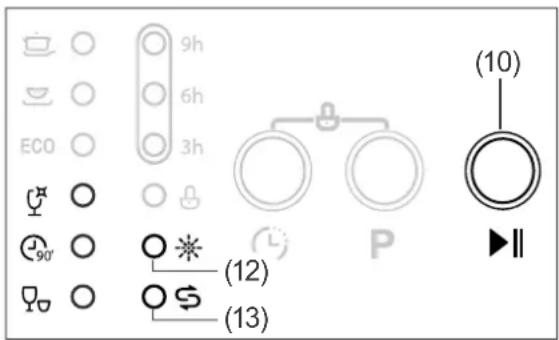

- wenn die Kontrollanzeige »Regeneriersalz nachfüllen« (13) aufleuchtet.

1. Nehmen Sie den unteren Geschirrkorb (16) heraus.
2. Drehen Sie den Deckel der Regenerier-salzkammer (19) gegen den Uhrzeigersinn auf und nehmen Sie ihn ab.
3. Bei der ersten Nutzung: Füllen Sie 1,5 l Wasser in die Regeneriersalzkammer ein, damit das Regeneriersalz nicht verklumpt.

SALZ (d)

1. Setzen Sie den mitgelieferten Einfülltrichter (d) auf die Kammeröffnung.

2. Füllen Sie das Regeneriersalz bis zum Rand der Kammer ein.

3. Rühren Sie das Regeneriersalz mit einem Löffelstiel oder Ähnlichem um.

4. Drehen Sie den Deckel der Regenerier-salzkammer (19) im Uhrzeigersinn bis zum Anschlag zu.

5. Setzen Sie den unteren Geschirrkorb (16) wieder ein.

6. Starten Sie sofort ein Spülprogramm bzw. führen Sie bei der ersten Nutzung sofort einen Testlauf durch (siehe „Testlauf“ auf Seite 30).

Geschirrspüler beladen

HINWEIS

Beschädigungsgefahr!

Lange Gegenstände, die aus den Geschirrkörben hinausragen, können die Sprüharme blockieren oder die Dichtungen beschädigen. Das Geschirr wird nur unzureichend gereinigt.

■ Lange Gegenstände ausschließlich waagerecht in die Geschirrkörbe legen.
■ Geschirr so in den Geschirrkörben platzieren, dass keines der Gegenstände beim nächsten Öffnen des Geschirrspülers oder während des Betriebs aus den Geschirrkörben rutschen kann.
■ Die Höhenverstellung des oberen Geschirrkorbs nutzen.

• Entfernen Sie grobe und stark klebende Speisereste vom Geschirr, damit die Siebe und Filter nicht verstopfen.
• Weichen Sie Geschirr mit angetrockneten oder angebrannten Speiseresten in Wasser ein, bevor Sie es in den Geschirrspüler stellen.
• Räumen Sie das Geschirr mit der Öffnung nach unten ein, damit das Wasser ablau- fen kann (z. B. bei Gläsern).

Ungeeignetes Geschirr

Folgendes Geschirr und Besteck ist für die Reinigung durch einen Geschirrspüler ungeeignet, da es dadurch beschädigt wird.

– Empfindliche Gläser:
können matt und milchig werden
– Dekor an Geschirr/Gläsern/Besteck: können verblassen.
– Silber: kann anlaufen.
- E lo x i e r t e s Aluminium: kann abfärben.
– Zinn: kann matt werden.
– Holz: kann sich verformen und reißen
- Horn/wärme empfindlicher Kunststoff: kann sich verformen.
- G e k l e b t e Besteckteile: können sich lösen.
- Kunsthandwerkliche Stücke: können beschädigt werden.
- Elektrische Komponenten von Küchengeräten, wie z. B. Mixern: können Stromschlag verursachen

- Beachten Sie die Hinweise in Gebrauchsanleitungen und Datenblättern.

Oberer Geschirrkorb

1 2 3 4 5 3 3 1 1 1 Optimale Beladung

1 = Tassen, 2 = Untertassen, 3 = Gläser, 4 = große Schale, 5 = mittelgroße Schale

Der obere Geschirrkorb (14) ist gedacht für kleines und mittelgroßes Geschirr wie Gläser, Kaffee- und Teetassen, Saucieren, Untertassen, Dessertteller etc.

Der Geschirrkorb bietet zusätzlichen Stau-raum durch eine ausklappbare Tassenablage.

Höhe des oberen Geschirrkorbs ändern

1. Ziehen Sie den leeren Geschirrkorb (14) bis zum Anschlag aus.
2. Heben Sie den Geschirrkorb vorne an und ziehen Sie ihn ganz heraus.
3. Setzen Sie den Geschirrkorb mit den seitlichen Rollen wieder auf die Teleskopschienen:
4. Nutzen Sie die untere Rollenreihe, um den Geschirrkorb weiter höher zu setzen.
5. Nutzen Sie die obere Rollenreihe, um den Geschirrkorb tiefer zu setzen.

Unterer Geschirrkorb

8 9 10 6 7 7 8 7

Optimale Beladung

6 = kleine Schale, 7 = Desserteller, 8 = flache Essteller, 9 = Suppenteller, 10 = Servierplatte

Der untere Geschirrkorb ist gedacht für großes Geschirr wie Teller, Schalen, Töpfe und Pfannen.

Wenn Sie Töpfe und Pfannen statt Teller in den Geschirrkorb einräumen möchten, können Sie die hinteren Stachel- reihen umklappen.

Besteckkorb

(15)

Optimale Spülergebnisse erreichen Sie, wenn Sie das Besteck mit dem Griff nach unten in den Besteckkorb (15) stecken. Nur scharfe Gegenstände mit den Griffen nach oben in den Besteckkorb stecken.

HINWEIS

Achten Sie beim Einladen des Bestecks darauf, dass es nicht durch den Boden des Besteckkorbs stößt. Der untere Sprüharm wird sonst blockiert.

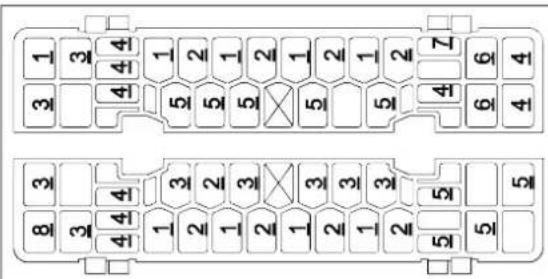

1 3 4 1 2 1 2 1 2 1 2 7 3 4 5 5 5 5 5 5 4 3 4 5 5 5 5 5 5 8 3 4 1 2 1 2 1 2 1 2 5 4 5 5

Optimale Beladung

1 = Suppenlöffel, 2 = Gabeln, 3 = Messer, 4 = Teelöffel, 5 = Dessertlöffel, 6 = Servierlöffel, 7 = Serviergabel, 8 = Saucenlöffel

Spülprogrammtabelle

Wählen Sie das gewünschte Spülprogramm entsprechend dieser Tabelle.

Programmübersicht Programmablauf						Menge Geschirr spül-mittel in [g]2)	Wasch-/Spül-Tempe-ratur in [°C]	Dauerin [Minuten]	Verbrauch3)
Spülprogramm	Anwendung	Vorspülen	Spülen	Klarspülen	Trocknen				Wasser []	Strom [kWh]
	Intensiv: Für stark ver-schmutztes Geschirr und normal verschmutze Töpfe und Pfannen.	●	●●●	●	5/22	60 135	16 1,30
	Normal: Für normal ver-schmutztes Geschirr, Töpfe, Gläser und leicht ver-schmutzte Pfannen.	●	●	●●	●	5/22	55/65	155	13	1,07
ECO4)	Standardprogramm ECO: Für normal verschmutztes Geschirr des täglichen Be-darfs.	●	●	●	●	5/22	45/65	185	8,7	0,73
	Glas: Für leicht verschmutz-tes Geschirr und Gläser.	●	●	●●	●	5/22	40/60	110	13	0,70
	90 Minuten-Programm: Für leicht verschmutztes Geschirr - Hinweis: Das Ge-schirr bleibt leicht feucht.		●	●●	●	27	65	90	10,5	1,10
	Kurzprogramm: Für leicht verschmutzte Gläser und Tassen sowie Geschirr ohne angetrocknete Speisereste – Hinweis: Das Spülprogramm hat keinen Trockengang und bleibt feucht!		●	●●	—	20	45/55	30	10	0,70

1) • = Anzahl der Durchläufe.

2) 5 g Geschirrspülmittel in die Vorspülkammer, 22 g Geschirrspülmittel in die Hauptspülkammer geben.

3) Die Werte gelten für Laborbedingungen, im täglichen Betrieb sind Abweichungen möglich.

4) ECO = Standardprogramm nach DIN EN 50242 mit Klarspüleinstellung: 6, Härtegradein stellung: H3

Spülbetrieb

Vorbereitung

1. Drehen Sie den Wasserhahn ganz auf.
2. Schließen Sie die Geschirrspülertür.
3. Drücken Sie die Taste Ⓧ (1), um den Geschirrspüler einzuschalten.
   Sie hören einen Signalton und alle LEDs leuchten kurz auf.
   Nach kurzer Zeit leuchtet die Programm-LED ECO.

Spülprogramm wählen und starten

1. Suchen Sie das passende Spülprogramm mit Hilfe der „Spülprogrammtabelle“ heraus, siehe Seite 17.

1. Drücken Sie die Taste P (9) so oft, bis die LED hinter dem gewünschten Programmsymbol leuchtet.
2. Drücken Sie die Taste▶II (10), um das Spülprogramm zu starten. Während das Programm läuft, blinkt die LED hinter dem Programmsymbol.
3. Wenn das Programm beendet ist, ertönt ein Signalton und die LED hinter dem Programmsymbol hört auf zu blinken. Schließen Sie nun den Wasserhahn und drücken Sie die Taste ☉ (1), um den Geschirrspüler auszuschalten.
4. Warten Sie noch einige Zeit, bevor Sie das Geschirr ausräumen.

Zusatzoptionen

Sie können die verschiedenen Spülprogramme (6) mit Zusatzoptionen kombinieren. Die Zusatzoptionen müssen Sie vor dem Starten des Spülprogramms wählen.

Startverzögerung

Der Spülvorgang beginnt normalerweise direkt nach dem Druck auf die Taste▶(10). Sie können den Programmstart aber um 3, 6 oder 9 Stunden verzögern.

-○ -○ ECO- ○ ○ 90° ○ ○ (8) P (10) ▶||

1. Drücken Sie die Taste »Startverzögerung« (8) so oft, bis die LED vor der gewünschten Verzögerungszeit leuchtet.
2. Drücken Sie die Taste▶(10).
   Die LED vor der Verzögerungszeit blinkt nun.
   Nach Ablauf der Verzögerungszeit startet das Programm wie gewohnt.

Halbe Beladung

Wählen Sie die Option »Halbe Beladung«, wenn Sie den Geschirrspüler nur mit 6 oder weniger Gedecken betreiben möchten. Der Wasser- und Stromverbrauch wird durch diese Zusatzoption reduziert.

(3) (4)

- Drücken Sie die Taste »Halbe Beladung« (3). Die LED (4) leuchtet.

Die Option »Halbe Beladung« kann nicht mit dem Kurzprogramm kombiniert werden.

Tastensperre

Sie können die Tasten des Geschirrspülers sperren, z. B. als Kindersicherung.

- Drücken und halten Sie die Tasten (8) und (9) so lange gedrückt, bis die LED vor dem Schloss-Symbol leuchtet (gesperrt) bzw. erlischt (Sperre aufgehoben).

Geschirrspüler ausräumen

VORSICHT!

Verbrühungsgefahr!

Wenn Sie die Tür des Geschirrspülers öffnen, tritt heißer Wasserdampf aus.

• Ausreichend Abstand zur Tür halten und Kopf oder Oberkörper nicht direkt über die geöffnete Tür halten.
  ■ Darauf achten, dass Kinder nicht die Tür öffnen, wenn das Programm erst kurze Zeit beendet ist.
• Tür nur leicht öffnen, damit der Wasserdampf besser entweichen kann.
  ■ Das Geschirr etwas abkühlen lassen, bevor Sie es ausräumen.

VORSICHT!

Stolpergefahr!

Die offenstehende Tür des Geschirrspülers kann zur Stolperfalle werden.

• Tür des Geschirrspülers nicht komplett geöffnet stehen lassen.
  ■ Darauf achten, dass sich Kinder und Haustiere nicht auf die geöffnete Tür stellen.

Wenn das Programm beendet und das Geschirr abgekühlt ist, können Sie das Geschirr entnehmen.

1. Räumen Sie zunächst den unteren Geschirrkorb und den Besteckkorb aus. Damit verhindern Sie, dass beim Ausräumen des oberen Geschirrkorbs Wasser auf das untere Geschirr tropft.
2. Lassen Sie die Tür des Geschirrspülers einen Spalt offen, damit auch der Innenraum des Geschirrspülers abkühlt und trocknet.

Spülprogramm wechseln

VORSICHT!

Verbrühungsgefahr!

Wenn Sie die Tür des Geschirrspülers öffnen, tritt heißer Wasserdampf aus.

• Ausreichend Abstand zur Tür halten und Kopf oder Oberkörper nicht direkt über die geöffnete Tür halten.
  ■ Beim Öffnen der Tür Kinder und Haus- tiere vom Gerät fernhalten.
  ■ Darauf achten, dass Kinder nicht während des Betriebs die Tür öffnen.

Sie können ein aktives Spülprogramm jederzeit unterbrechen und ein neues Spülprogramm starten lassen. Bedenken Sie aber, dass Sie Spülmittel nachlegen müssen, wenn das Programm bereits längere Zeit gelaufen ist und der Deckel der Spülmittelkammer bereits geöffnet ist.

1. Drücken Sie die Taste▶(10), um das Spülprogramm zu unterbrechen.
   Die LED hinter dem Programmsymbol leuchtet nun permanent.
2. Füllen Sie gegebenenfalls Geschirrspülmittel nach.
3. Drücken Sie so lange auf die Taste P (9), bis keine LED mehr hinter den Programmsymbolen leuchtet.
4. Wählen Sie das neue Programm und eventuelle Zusatzoptionen, wie zu Anfang des Kapitels beschrieben.
5. Drücken Sie die Taste▶(10). Das neu gewählte Spülprogramm startet.

Geschirr nachlegen

VORSICHT!

Verbrühungsgefahr!

Wenn Sie die Tür des Geschirrspülers öffnen, tritt heißer Wasserdampf aus.

• Ausreichend Abstand zur Tür halten und Kopf oder Oberkörper nicht direkt über die geöffnete Tür halten.
  ■ Beim Öffnen der Tür Kinder und Haustiere vom Gerät fernhalten.
  ■ Darauf achten, dass Kinder nicht während des Betriebs die Tür öffnen.

Auch wenn das Spülprogramm bereits läuft, können Sie Geschirr nachlegen.

Dabei sollte das aktuelle Spülprogramm erst kurze Zeit laufen, denn nur dann kann auch das hinzugestellte Geschirr noch sauber werden.

1. Drücken Sie die Taste ▶II (10), um das Spülprogramm zu unterbrechen. Die LED hinter dem Programmsymbol leuchtet nun dauerhaft.
2. Öffnen Sie die Tür einen Spalt breit und warten Sie, bis beide Sprüharme zum Stillstand gekommen sind.
3. Öffnen Sie die Tür langsam ganz.
4. Ergänzen Sie das Geschirr.
5. Schließen Sie die Tür.
6. Drücken Sie wieder die Taste▶(10), um das Spülprogramm fortzusetzen.

Während der Unterbrechung des Spül programmes ertönt in regelmä-

ßigen Abständen ein Signalton.

Pflege und Reinigung

Gerätefront reinigen

WARNING!

Stromschlaggefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu elektrischem Stromschlag führen.

■ Gerät vor der Reinigung ausschalten, und den Netzstecker ziehen bzw. die Sicherung ausschalten.
■ Gerät niemals mit einem Wasserstrahl (Hochdruckreiniger) abspritzen.

! HINWEIS

Beschädigungsgefahr!

Die Türdichtung ist empfindlich gegen Öl und Fett. Die Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt.

■ Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
■ Die Türdichtungen nicht einfetten.

Wenn Wasser in das Türschloss eindringt, können das Türschloss und elektrische Teile in der Tür beschädigt werden.

■ Zur Reinigung der Türinnenkanten nur ein feuchtes Tuch verwenden.
■ Keine Reinigungssprays verwenden.

1. Wischen Sie die Gerätefront mit einem feuchten Lappen und etwas Allzweckreiniger ab und wischen Sie mit einem trockenen Tuch nach.
   Beachten Sie bei der Reinigung der Möbelfrontplatte die Pflegehinweise des Herstellers.
2. Reinigen Sie die Türdichtung und Türinnenseite regelmäßig mit einem feuchten Tuch.

Siebe reinigen

! HINWEIS

Beschädigungsgefahr!

Ein Verwenden des Geräts ohne Siebe oder mit unsachgemäß eingesetzten Sieben kann zur Minderung der Waschleistung bis hin zur Beschädigung des Geräts führen.

■ Vor dem Starten eines Spülprogramms immer sicher stellen, dass die Siebe im Gerät korrekt eingesetzt sind.
■ Siebe mindestens einmal wöchentlich reinigen.
■ Siebe vorsichtig reinigen und nicht verbiegen.
■ Siebe nur gegen Original-Ersatzteile austauschen.

Grobsieb Hauptsieb Feinsieb

Entfernen Sie regelmäßig die Speisereste aus dem Grob-, Haupt- und Feinsieb.

1. Leeren Sie den unteren Geschirrkorb und nehmen Sie ihn heraus.
2. Drehen Sie das Grobsieb nach links und nehmen Sie die Siebe nach oben heraus.
3. Reinigen Sie die Siebe sorgfältig unter fließendem Wasser.
4. Setzen Sie die Siebe wieder ein und drehen Sie das Grobsieb bis zum Anschlag nach rechts.

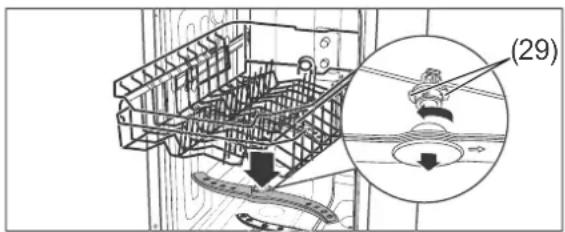

Sprüharme reinigen

Die Düsen der Sprüharme können verkalken oder durch Speisereste verschmutzen. Kontrollieren Sie die Düsen regelmäßig und reinigen Sie sie bei Bedarf.

1. Leeren Sie beide Körbe und nehmen Sie den unteren Korb heraus.

1. Ziehen Sie den unteren Sprüharm nach oben heraus.

1. Der obere Sprüharm ist mit einem Bajonett-Verschluss befestigt. Zum Abnehmen des Sprührarms halten Sie die beiden gezackten Bajonettgriffe (29) fest und drehen Sie den Sprüharm im Uhrzeigersinn ab.
2. Reinigen Sie die Düsen unter fließendem Wasser.
3. Befestigen Sie die Sprüharme nach der Reinigung wieder.

Die Sprüharme müssen fest sitzen und sich frei drehen lassen.

Komplettreinigung

In gut sortierten Supermärkten und Droge rien erhalten Sie spezielle Geschirrspüler-Reinigungsmittel. Die Reinigung des Geräts mit diesen Mitteln erfolgt während eines Spülgangs ohne Beladung und ist sehr intensiv. Eine solche Reinigung sollten Sie von Zeit zu Zeit durchführen. Beachten Sie dabei bitte die Herstellerangaben auf der Verpackung.

Schutz vor Frostschäden

Stellen Sie den Geschirrspüler möglichst in einem vor Frost geschützten Bereich auf. Sollte dies nicht möglich sein, schützen Sie den Geschirrspüler wie folgt vor Frostschäden. Sie benötigen eine Schale mit flachem Rand oder eine Pfanne sowie einen Schwamm.

1. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie die Sicherung aus.
2. Schließen Sie den Wasserhahn und schrauben Sie den Zulaufschlauch (24) ab.
3. Lassen Sie das Wasser aus dem Zulaufschlauch komplett in die Schale abfließen.
4. Nehmen Sie die Siebe (18) heraus.
5. Entfernen Sie das Wasser aus dem Sumpfboden mithilfe eines Schwamms.

Einbau und Anschluss

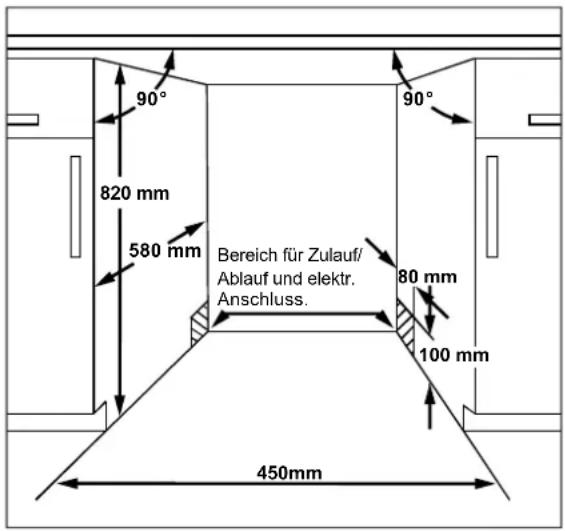

Geeigneten Standort wählen

Der vorgesehene Standort muss die folgenden Voraussetzungen erfüllen:

– Der Standort muss ein trockener und frost-sicherer Raum mit festem Untergrund sein. – Der Geschirrspüler muss unter einer durchgehenden Arbeitsplatte aufgestellt werden, die mit den Nachbarschränken des Geschirrspülers verschraubt ist.
- Für die Installation der Anschlussleitungen muss der Geschirrspüler in der Nähe eines Wasch-/Spülbeckens aufgestellt werden. - Die Nischenmaße müssen mindestens den Angaben in der nachfolgenden Grafik entsprechen.

90° 820 mm 580 mm Bereich für Zulauf/ Ablauf und elektr. Anschluss. 90° 80 mm 100 mm 450mm

MORSICHT!

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Bei Transport, Einbau und Montage die Hilfe einer weiteren Person in Anspruch nehmen.
- Wenn das Gerät mit einer Transportkarre gefahren werden soll, es, wie auf der Verpackung gezeigt, anheben.
■ Das Gerät nur so anheben, wie es auf der Verpackung gezeigt wird.

■ Alle Hindernisse auf dem Transportweg und dem Aufstellort beseitigen wie z. B. Türen öffnen und auf dem Boden liegende Gegenstände wegräumen.

Ablaufschlauch anschließen lassen

Um den Ablaufschlauch (22) an den Geruchsverschluss (Siphon) Ihres Wasch-/Spülbeckens anzuschließen, sind fachspezifische Maßnahmen erforderlich.

Daher dürfen ausschließlich Sanitärfachkräfte oder Mitarbeiter unseres Service (siehe „Service“ auf Seite 34) den Ablaufschlauch anschließen.

! HINWEIS

Mögliche Funktionsstörung!

Unsachgemäßer Anschluss des Geräts kann zu Funktionsstörungen wären des Betriebsführen.

■ Darauf achten, dass das Abwasser jederzeit frei ablaufen kann. Dazu muss der Abfl uss mindestens einen Durchmesser von 40 mm haben.
■ Sicherstellen, dass der Ablaufschlauch weder geknickt noch beschädigt ist.
■ Dafür sorgen, dass der Ablaufschlauch nicht in das abgepumpte Wasser eintaucht.
■ Ablaufschlauch nicht verlängern oder durch einen anderen Ablaufschlauch ersetzen.

Lassen Sie den Auslass des Ablaufschlauchs folgendermaßen anschließen:

max. 1000 mm Ø ≥ 40 mm

Variante A:

Direktanschluss an den Geruchsverschluss (Siphon) Ihres Wasch- oder Spülbeckens. Der Ablaufschlauch darf dabei höchstens 1000 mm über dem Boden sein.

Variante B:

Anschluss an einen Boden abfluss.

Zulaufschlauch anschließen

! HINWEIS

Beschädigungsgefahr!

Der Geschirrspüler ist für einen Wasserdruck von 0,4 bar bis 10 bar (0,04 MPa bis 1,0 MPa) ausgelegt. Das Wasser muss immer frei in den Geschirrspüler einlaufen können, anderenfalls kann es zu Beschädigung des Geräts kommen.

■ Bei mehr als 10 bar Wasserdruck einen Druckminderer installieren (im Zweifelsfall beim Wasserwerk erkundigen).

■ Den Geschirrspüler nicht an den Wasserhahn oder an die Mischarmatur eines Heißwasserbereiters anschließen (z. B. Durchlauferhitzer, druckloser Boiler).

■ Darauf achten, dass der Zulaufschlauch korrekt angeschlossen und nicht geknickt oder beschädigt ist.
- Den Zulaufschlauch nicht beschädigen, er enthält elektrische Bauteile. Wenn der Zulaufschlauch beschädigt sein sollte, kontaktieren Sie unseren Service (siehe „Service“ auf Seite 34).

¾ Zoll Zulauf- schlauch

Für die Wasserversorgung benötigen Sie einen Wasserhahn mit einem 34 Zoll Schraubanschluss.

1. Ziehen Sie die Überwurfmutter des Sicherheitsventils handfest an den Wasserhahn an.
2. Prüfen Sie den Anschluss am Wasserhahn auf Dichtigkeit. Öffnen Sie dazu den Wasserhahn langsam und stellen Sie sicher, dass kein Wasser am Anschluss austritt. Drehen Sie den Wasserhahn da- nach wieder zu.

Geschirrspüler elektrisch anschließen

WARNUNG!

Stromschlag / Brandgefahr!

■ Vor dem Anschluss des Geschirrspülers sicherstellen, dass alle Sicherheitshinweise ab Seite 6 beachtet und eingehalten werden.

Je nach Einbaunische muss der Geschirrspüler vor oder nach dem Einbau angeschlossen werden.

- Für den elektrischen Anschluss des Geschirrspülers benötigen Sie eine fachgerecht installierte Schutzkontakt-Steckdose, mit eigener, ausreichender Absicherung (230 V\~/50 Hz/10 A).

– Die Steckdose muss so installiert sein, dass die Einbaunische auch bei eingestecktem Stecker die minimal erforderliche Tiefe hat.

- Verwenden Sie keine Mehrfachsteckdose, Steckdosenleiste, Reiseadapter, Verlängerungskabel o.Ä.

- Wir empfehlen die Nutzung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter).

- Stecken Sie den Netzstecker in die Steck-dose.

Geschirrspüler einbauen

! HINWEIS

Beschädigungsgefahr!

Durch die Wahl falscher Schrauben kann die Möbelfrontplatte beschädigt werden.

■ Die mitgelieferten Schrauben (i) oder Schrauben mit passender Länge verwenden.

1. Kleben Sie die beiliegende Schutzfolie (e) zum Schutz der Arbeitsplatte vor Kondenswasser auf die Unterseite der Arbeitsplatte. Dadurch können Sie Schäden an der Arbeitsplatte vermeiden, die durch ausströmenden, heißen Wasserdampf verursacht werden.

(g)

1. Stecken Sie beide Montagewinkel (g) in die vorderen Schlitze an der oberen Seite des Geschirrspülers, um später den Geschirrspüler an die Arbeitsplatte anschrauben zu können.

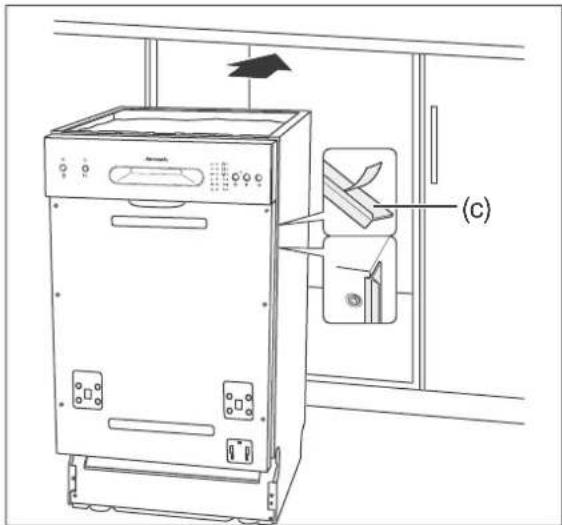

1. Entfernen Sie die Schutzfolien von den seitlichen Abschlussprofilen (c).

2. Kleben Sie die Abschlussprofile an die linke und rechte Kante des Geschirrspülers. Damit verhindern Sie, dass zwischen dem Geschirrspüler und den nebenstehenden Küchenschränken ein Spalt zu sehen ist.

3. Schieben Sie den Geschirrspüler in die Nische.

1. Um den Geschirrspüler waagerecht auszurichten, sind die beiden vorderen Geräte füße und der hintere Gerätefuß höhenverstellbar.

Die vorderen Geräte füße sind mit Schlitzen versehen. Stecken Sie einen

Schraubendreher in einen der Schlitze und drehen Sie die Gerätefüße damit in die gewünschte Höhe.

1. Mithilfe der mittleren Justierschraube können Sie die Höhe des hinteren Gerätefußes einstellen. Verwenden Sie hierfür einen Kreuzschlitz-Schraubendreher.
2. Prüfen Sie die waagerechte Ausrichtung mit einer Wasserwaage.
3. Stellen Sie sicher, dass der Geschirrspüler mit der oberen Kante bis an die untere Kante der Arbeitsplatte ragt, damit er beim Öffnen der Tür nicht nach vorne kippt.

(g)

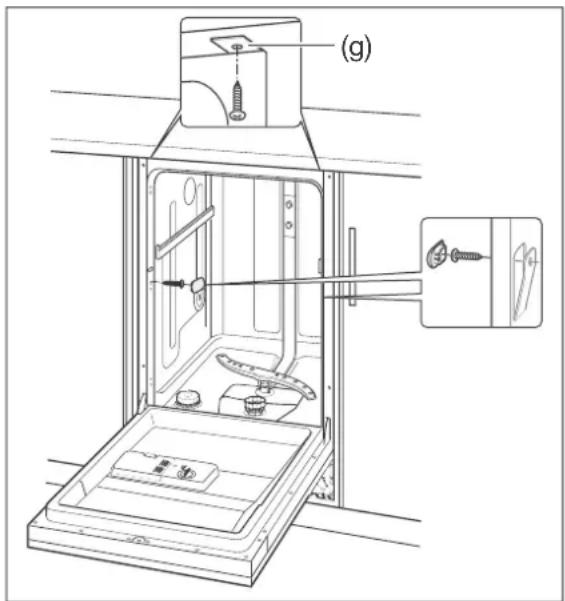

1. Verschrauben Sie den Geschirrspüler mit der Küchenzeile.

a) Besitzen Sie eine Granitarbeitsplatte, entfernen Sie die innenliegenden seitlichen Abdeckkappen und verschrauben Sie hier den Geschirrspüler mit den seitlichen Küchenschränken. Decken Sie die Schrauben mit den Abdeckkappen wieder ab.
b) Bei allen anderen Arbeitsplatten schrauben Sie die Montagewinkel (g) an der Arbeitsplatte fest.

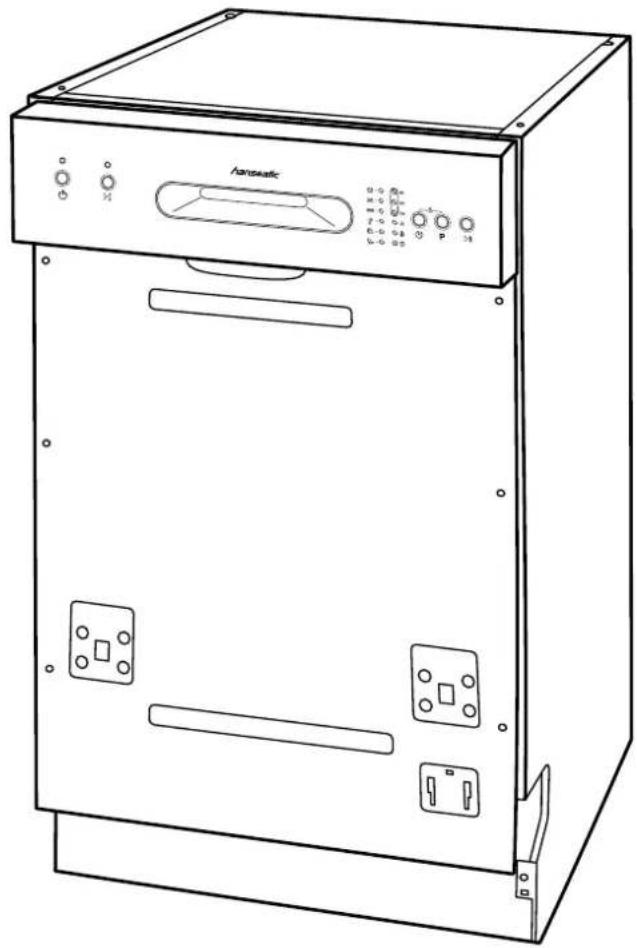

Möbelfrontplatte montieren

An der Tür des Geschirrspülers können Sie eine zu Ihrer Küchenfront passende Möbelfrontplatte montieren. Die Möbelfrontplatte darf ein Gewicht von 5 kg nicht überschreiten.

1. Halten Sie die Möbelfrontplatte so an die Tür des Geschirrspülers, dass die untere Kante der Möbelfrontplatte bündig mit den nebenstehenden Küchenschränken abschließt.
2. Messen Sie den Abstand zwischen der Möbelfrontplatte und der Bedienblende aus.

1. Einen Abstand zwischen 5 mm und 25 mm können Sie durch die 5 mitgelieferten Zierleisten (b) ausgleichen. Entnehmen Sie die benötigte Anzahl an Zierleisten aus dem Block. Verschieben Sie dazu die Zierleiste kräftig, aber ohne Werkzeug.
2. Klemmen Sie die Zierleisten unter die Bedienblende.

1. Ziehen Sie beide Klettbänderpaare (f) auseinander.
2. Entfernen Sie jeweils vom gleichen Klettbandtyp die Schutzfolie.

Automatic (f)

1. Kleben Sie die Klettbänder (f) mit der abgezogenen Schutzfolie mittig auf die eingelassenen Bereiche auf der Tür des Geschirrspülers.
2. Schneiden Sie die Positionen der Klettbänder aus der Bohrschablone heraus.
3. Schneiden Sie die Anzahl der eingesetzten Zierleisten von der Bohrschablone ab.

(f)

1. Legen Sie die mitgelieferte Bohrschablone so auf die Rückseite der Möbelfrontplatte, dass die Bohrschablone und die Möbelfrontplatte oben bündig abschließen.
2. Übertragen Sie die Bohrlöcher von der Bohrschablone auf die Möbelfrontplatte.
3. Bohren Sie die gekennzeichneten Positionen der Bohrlöcher mit einem Bohrer (∅ 2 mm) vor.
4. Entfernen Sie die Schutzfolien der anderen Klettbänder und kleben Sie die Klettbänder mit Hilfe der Bohrschablone auf die Möbelfrontplatte.

1. Fixieren Sie die Möbelfrontplatte mithilfe der Klettbänder (f) an der Tür des Geschirrspülers. Halten Sie die Möbelfrontplatte fest und öffnen Sie vorsichtig die Tür.

(i)

1. Entfernen Sie die 4 Schrauben an der Innenseite der Tür. Schrauben Sie die Möbelfrontplatte an diesen Positionen mithilfe der beiliegenden 4 Schrauben (i) fest.

Die Möbelfrontplatte ist damit fertig montiert.

Gängigkeit der Tür einstellen

Sie können einstellen, wie leicht oder schwer sich die Tür des Geschirrspülers öffnen lässt. Diese Einstellung ist oft nach der Montage der Möbelfrontplatte notwendig. Durch Drehen der beiden unteren Schrauben können Sie die Federkraft der Tür verändern.

• Drehen Sie die Schrauben gegen den Uhrzeigersinn, um die Tür leichtgängiger einzustellen.
• Drehen Sie die Schrauben im Uhrzeigersinn, damit sich die Tür schwerer öffnen lässt.

Wasserhärtegrad

Hartes Wasser führt zur Verkalkung des Geschirrspülers. Zudem wird zur Reinigung des Geschirrs mehr Geschirrspülmittel benötigt. Weiches Wasser erhöht die Schaumbildung.

Daher müssen Sie den Härtegrad des Wassers bereits vor der ersten Nutzung bestimmen und einstellen. Entnehmen Sie den Härtegrad der Wasser abrechnung oder erfragen Sie den Härtegrad bei Ihrem zuständigen Wasserwerk. Das Gerät ist werksseitig auf Härtegrad H3 eingestellt.

Wasserhärtegrad einstellen

9h 6h 3h Eco 90' (12) (13) P (10)

1. Schließen Sie die Tür des Geschirrspülers.
2. Falls der Geschirrspüler eingeschaltet ist, schalten Sie ihn aus.

Zwischen den folgenden Bedienschritten dürfen Sie nicht mehr als 1 Minute Zeit verstreichen lassen, sonst bricht der Einstellvorgang ab.

1. Schalten Sie den Geschirrspüler mit der Taste Ⓧ (1) ein.

2. Halten Sie die Taste▶(10) so lange gedrückt, bis die LEDs (12) und (13) abwechselnd blinken. Die jeweilige Wasserhärtegrad-Einstellung entnehmen Sie bitte der folgenden Tabelle:

°dH LEDs-Anzeige Einstellung
0–5		H1
6–11		H2
12–17		H3
18–22		H4
23–34		H5
35–55		H6

1. Drücken Sie die Taste▶II (10) so oft, bis der gewünschte Härtegrad angezeigt wird.

2. Ca. 5 Sekunden nach dem letzten Drücken wechselt der Geschirrspüler automatisch zurück zur Normalanzeige.

Der eingestellte Härtegrad ist gespeichert.

Testlauf

Vor dem ersten Spülgang müssen Sie einmalig einen Testlauf durchführen, um Produktionsrückstände und überschüssiges Regeneriersalz zu entfernen und um die einwandfreie Funktion des Geräts zu überprüfen. Führen Sie den Testlauf ohne Geschirr und ohne Geschirrspülmittel durch.

1. Drehen Sie den Wasserhahn ganz auf.
2. Schließen Sie die Geschirrspülertür.

3. Drücken Sie die Taste Ⓧ(1), um den Geschirrspüler einzuschalten.
   Sie hören einen Signalton und alle LEDs leuchten kurz auf. Nach kurzer Zeit leuchtet die Programm-LED ECO.

4. Drücken Sie die Taste P (9) so oft, bis die LED hinter dem Programmsymbol 90' leuchtet.

5. Starten Sie das Programm mit der Taste ▶II (10). Der Programmlauf beginnt nach einigen Sekunden.

6. Achten Sie auf austretendes Wasser und ungewöhnliche Geräusche.

7. Nach Programmende ertönt ein akustisches Signal. Schalten Sie den Geschirrspüler mit der Taste ⏻ (1) aus.

8. Öffnen Sie die Tür ein Stück, damit die feuchte Luft besser entweichen kann.

9. Drehen Sie den Wasserhahn zu.

Wenn kein Wasser ausgetreten ist und keine ungewöhnlichen Geräusche aufgetreten sind, ist der Geschirrspüler betriebsbereit und Sie können ihn mit Geschirr beladen.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG!

Stromschlaggefahr bei unsachgemäßer Reparatur!

Durch unsachgemäße Reparatur des Geschirrspülers werden der Reparateur und die Benutzer in Gefahr gebracht.

• Nur autorisierte Fachkräfte den Geschirrspüler reparieren lassen. Wenden Sie sich im Zweifelsfall an unseren Service (siehe Seite 34).
• Nur die Aktionen ausführen, die in dieser Gebrauchsanleitung beschrieben werden.
• Niemals den defekten – oder vermeintlich defekten – Geschirrspüler selbst reparieren. Sie können sich und spätere Benutzer in Gefahr bringen.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Geschirrspüler kann zu Sachschäden und zur Beschädigung des Geschirrspülers führen.

■ Bei Wasserüberlauf sofort die Wasserzufuhr schließen, erst danach den Service kontaktieren (siehe Seite 34).
- Nach einem Wasserüberlauf das in der Spülmaschine stehende Wasser entfernen, bevor Sie erneut ein Spülprogramm starten.

Probleme mit der Bedienung

Problem Mögliche Ursache	Problembehebung
Der Geschirrspüler lässt sich nicht einschalten.	Der Netzstecker ist nicht eingesteckt.	Stecken Sie den Netzstecker in die Steckdose.
	Die Steckdose führt keine Spannung.	Kontrollieren Sie die Sicherung. Prüfen Sie die Steckdose mit einem anderen Gerät.
Das ausgewählte Spülprogramm startet nicht oder stoppt.	Die Tür des Geschirr spülers ist nicht richtig geschlossen.	Schließen Sie die Tür des Geschirrspülers.
	Der Wasserhahn ist nicht richtig aufgedreht.	Drehen Sie den Wasserhahn komplett auf.
	Der Zulaufschlauch ist defekt.	Kontaktieren Sie unseren Service (siehe Seite 34).
	Es besteht Überlaufgefahr. Das elektrische Wasserstopp-System wurde aktiviert.
Problem Mögliche Ursache	Problemehebung
Die LED § (13) leuchtet, obwohl Regeneriersalz nachgefüllt wurde.	Das Regeneriersalz ist verklumpt.	Rühren Sie das Regeneriersalz mit einem Löffelstiel oder Ähnlichem um.
Das Wasser läuft nicht oder nur sehr langsam ein.	Der Zulaufschlauch ist geknickt.	Verlegen Sie den Zulaufschlauch ordnungs gemäß, sodass dieser nicht geknickt wird.
	Der Wasserhahn ist nicht richtig aufgedreht.	Drehen Sie den Wasserhahn komplett auf.
Das Wasser läuft nicht oder nur sehr langsam ab.	Die Siebe sind verstopft. Reinigen Sie die Siebe (siehe Seite 21).
	Der Ablaufschlauch ist geknickt, wurde verlängert oder hängt zu hoch/zu tief.	Verlegen Sie den Ablaufschlauch ordnungsgemäß (siehe Seite 23).
Der Geschirrspüler ist undicht.	Die Türdichtung ist defekt. Lassten Sie die Türdichtung aus-tauschen (siehe „Service“ auf Seite 34).
	Der Ablaufschlauch oder der Zulaufschlauch ist defekt.	Lassen Sie den defekten Schlauch austauschen (siehe „Service“ auf Seite 34).
Der Geschirrspüler lässt sich ein-/ausschalten, aber nicht bedienen.	Der Geschirrspüler lässt sich nur bei geschlossener Tür bedienen.	Schließen Sie die Tür.
Der Geschirrspüler lässt sich nicht bedienen.	Die Tasten sind gesperrt. Entsperren Sie die Tasten (siehe „Tastensperre“ auf Seite 19).

Fehleranzeigen

Code Problembehebung
Wasserzulaufzeit zu lang.	Drehen Sie den Wasserhahn komplett auf.
	Verlegen Sie den Zulaufschlauch ordnungs gemäß, sodass dieser nicht geknickt wird (siehe „Zulaufschlauch anschließen“ auf Seite 24).
	Sorgen Sie für den korrekten Wasserdruck. Siehe „Technische Daten“ auf Seite 36.
Wasserüberlauf	Wasserhahn schließen. Undichte Stelle suchen (lassen) und Leck beheben (lassen).

Das Spülergebnis ist nicht zufriedenstellend

Problem Mögliche Ursache Problembehebung
Auf dem Geschirrsind Beläge oderSchlieren.	Der Klarspüler ist falsch dosiert. Stellen Sie die Dosierung ein (siehe „Klarspüler einfüllen“ auf Seite 12).
	Das Regeneriersalz ist leer. Füllen Sie Regeneriersalz auf (siehe „Regeneriersalz einfüllen“ auf Seite 13).
	Das Regeneriersalz ist verklumpt. Rühren Sie das Regeneriersalz mit einem Löffelstiel oder Ähnlichem um.
Das Geschirr wird nicht richtig sauber.	Speisereste sind zu stark angetrocknet. Weichen Sie schmutziges Geschirr vor dem Spülen in Wasser ein.
	Das Geschirr ist nicht optimal einge-räumt. Räumen Sie das Geschirr so ein, dass alle Teile von den Wasserstrahlen er-reicht werden können (siehe „Geschirr-spüler beladen“ auf Seite 14).
	Ein falsches Spülprogramm wurde aus-gewählt. Wählen Sie das richtige Spülprogrammaus (siehe „Spülprogrammtabelle“ auf Seite 17).
	Das Geschirrspülmittel ist falsch dosiert. Dosieren Sie das Geschirrspülmittel ordnungsgemäß (siehe „Spülprogramm-tabelle“ auf Seite 17).
	Der Wasserdruck ist zu niedrig. Drehen Sie den Wasserhahn komplett auf.
	Die Sprüharme können nicht ungehin-dert drehen. Stellen Sie sicher, dass kein Geschirr die Bewegung der Sprüharme behin-dert.
	Die Düsen der Sprüharme sind ver-stopft/verkalkt. Reinigen Sie die Düsen (siehe „Sprüharme reinigen“ auf Seite 22).

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Geräte bezeichnung Bestellnummer
Integrierbarer Einbau-Geschirrspüler Hanseatic WQP8-7736B 226	055

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Kunden in Deutschland

• Wenden Sie sich bitte an unseren Technik-Service:
  Telefon [phone]
  (Festnetz 20 Cent/Anruf, Mobilfunk max.
  60 Cent/Anruf)

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Umweltschutz

Gerät entsorgen

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Elektroaltgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Ka ta logs und auf unserer Internetseite unter der Rubrik „Service“.

Verpackungs-Tipps

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Unser Beitrag zum Schutz der Ozonschicht

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwertba ren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Poly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP)
– Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energi

Datenblatt für elektrische Haushaltsgeschirrspüler gemäß EU-Richtlinien 1059/2010 und 1016/2010

Hersteller	Hanseatic
Gerätebezeichnung	IntegrierbarerEinbau-Geschirrspüler
Modell	WQP8-7736B
Standardgedecke 9
Energieeffizienzklasse1)	A+
Jährlicher Energieverbrauch2)	207 kWh
Energieverbrauch des Standardzyklus 0,73 kWh
Gewichtete Leistungsaufnahme im ausgeschalteten Zustand 0,45 W
Gewichtete Leistungsaufnahme im eingeschalteten Zustand 0,49 W
Gewichteter jährlicher Wasserverbrauch3)	2436 l
Trocknungseffizienzklasse4)	A
Programm, auf das sich die Informationen auf dem Etikett beziehen5)	ECO 45 °C
Programmdauer des Standardreinigungszyklus 185 min
Luftschallemission 49 dB(A) re 1 pW
Einbauart Integrierbar
Versorgungsspannung	220–240 V~ / 50 Hz
Leistungsaufnahme 1760–2100 W
Gerätemaße (Höhe × Breite × Tiefe mit Anschlüssen)	815 mm × 448 mm × 570 mm
Leergewicht	30 kg
Ablaufhöhe	max. 100 cm
Wasserdruck (Fließdruck)	0,4 bar bis 10 bar(0,04 MPa bis 1 MPa)
Bestellnummer	226 055

^1 A+++ (höchste Effizienz) bis D (geringste Effizienz)
2 Auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
3 Auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
^4 A (höchste Effizienz) bis G (geringste Effizienz)
^5 Das Programm „ECO 45 °C“ ist das Standardprogramm zur Reinigung normal verschmutzten Geschirrs und ist in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 50242 gemessen worden. Unter solchen Bedingungen sind alle Geräte vergleichbar. Im praktischen Betrieb können die Werte – je nach Aufstellungs- und Umgebungsbedingungen sowie Menge und Beschaffenheit von Geschirr – hiervon erheblich abweichen. Dieses Verhalten zeigen mehr oder weniger deutlich alle Geräte, unabhängig vom Hersteller. Das Gerät entspricht den bei Lieferung gültigen EG-Richtlinien 2014/35/EU (Niederspannungsrichtlinie), 2014/30/EU (Elektromagnetische Verträglichkeit), 2009/125/EG (Ökodesign).
