Produkttyp	USB-C Dockingstation
Modell	IB-DK402
Marke	Icy Box
Abmessungen (B x T x H)	ca. 120 x 70 x 25 mm
Gewicht	ca. 150 g
Stromversorgung	USB-C Power Delivery (100 W)
Videoausgang	1x HDMI 2.0 (4K@60Hz), 1x DisplayPort 1.4 (4K@60Hz)
USB-Anschlüsse	2x USB-A 3.2 Gen2 (10 Gbit/s), 1x USB-C 3.2 Gen2 (10 Gbit/s), 1x USB-C (Daten + Strom)
Netzwerk	Gigabit Ethernet (RJ45)
Kartenleser	SD-Kartenleser (UHS-I)
Audio	3,5 mm Klinke (Kombi)
Unterstützte Auflösungen	bis zu 3840x2160 @60Hz (pro Display)
Ladeleistung	bis zu 85 W (Host-Ladung über USB-C)
Kompatibilität	Windows, macOS, Linux (USB-C mit DP Alt Mode)
Betriebstemperatur	0°C bis 40°C
Gehäusematerial	Aluminium
Zertifizierungen	CE, FCC, RoHS
Garantie	2 Jahre
Lieferumfang	Dockingstation, Bedienungsanleitung

Häufig gestellte Fragen - IB-DK402 Icy Box

Wie schließe ich die Icy Box IB-DK402 an meinen Computer an?

Verbinden Sie die Dockingstation über das mitgelieferte USB-C-Kabel mit Ihrem Computer. Stellen Sie sicher, dass Ihr Computer USB-C mit DisplayPort Alt Mode unterstützt.

Kann ich mehrere Monitore anschließen?

Ja, die IB-DK402 unterstützt zwei externe Monitore über HDMI und DisplayPort gleichzeitig. Beachten Sie, dass die maximale Auflösung pro Display 4K bei 60 Hz beträgt.

Warum wird mein Monitor nicht erkannt?

Prüfen Sie, ob das Kabel korrekt angeschlossen ist und ob Ihr Computer den DisplayPort Alt Mode unterstützt. Versuchen Sie, den Monitor direkt anzuschließen, um ihn auszuschließen.

Lädt die Dockingstation meinen Laptop?

Ja, die IB-DK402 unterstützt Power Delivery mit bis zu 85 W. Ihr Laptop wird über das USB-C-Kabel geladen, sofern Ihr Netzteil angeschlossen ist.

Kann ich eine SD-Karte verwenden?

Ja, die Dockingstation verfügt über einen integrierten SD-Kartenleser (UHS-I). Stecken Sie die Karte einfach in den dafür vorgesehenen Slot.

Die USB-Anschlüsse funktionieren nicht richtig. Was kann ich tun?

Überprüfen Sie, ob die Treiber auf dem neuesten Stand sind. Bei Windows können Sie die neuesten Treiber über den Geräte-Manager aktualisieren. Testen Sie auch ein anderes USB-Gerät.

Kann ich die Dockingstation mit einem iPad oder Android-Gerät verwenden?

Die IB-DK402 ist primär für Computer mit USB-C ausgelegt. Einige Tablets unterstützen möglicherweise die Videoausgabe, die Lade- und USB-Funktionen sind jedoch nicht garantiert.

Wie reinige ich die Dockingstation?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten, um Schäden zu vermeiden.

Gibt es eine Garantie auf das Produkt?

Ja, auf die Icy Box IB-DK402 gewährt der Hersteller eine Garantie von 2 Jahren. Bewahren Sie den Kaufbeleg auf.

Was tun, wenn die Dockingstation überhitzt?

Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Betreiben Sie das Gerät nur in einer gut belüfteten Umgebung. Bei anhaltender Überhitzung wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG IB-DK402 Icy Box

1x IB-DK402, 1x USB 3.0 cable, 1x CD, 1x Quick installation guide

1x IB-DK402, 1x USB 3.0 cable, 1x CD, 1x Schnellinstallationsanleitung

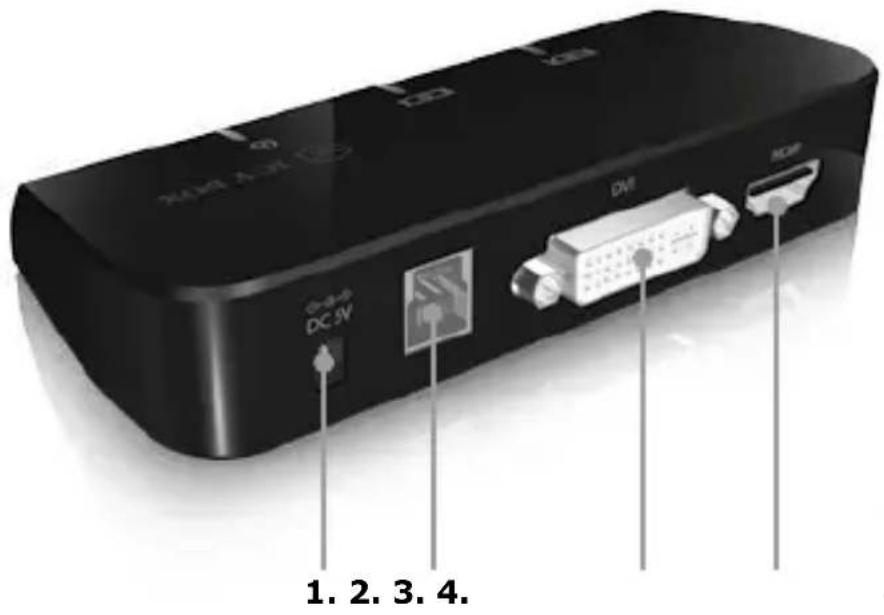

1. Stromanschluss
2. USB 3.0 host Anschluss
3. DVI Anschluss
4. HDMI Anschluss

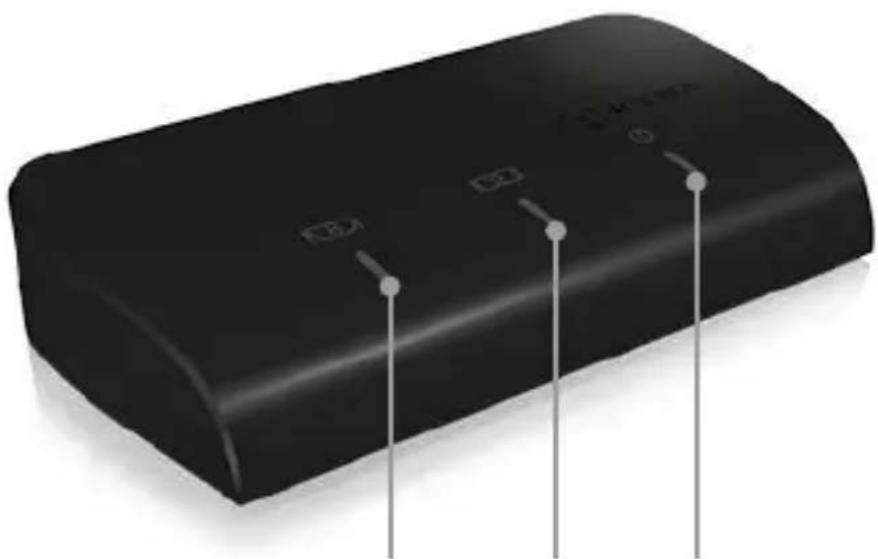

5. LED für HDMI®
6. LED für DVI
7. LED für power

Schnellinstallationsanleitung

*Achtung: Installieren Sie bitte zuerst den Treiber mithilfe der beiliegenden Treiber CD-ROM oder laden Sie die aktuellen Treiber unter http://www.raidsonic.de herunter. Schließen Sie erst nach der Installation die Docking Station an ihr System an!

Für Windows® 7/ Windows® 8

1. Legen Sie die CD in ihr CD ROM Laufwerk
2. Das Installationsprogramm startet automatisch oder klicken Sie „Run Setup.exe“
3. Folgen Sie den Anweisungen und beenden Sie die Installation
4. Starten Sie ihren PC neu
5. Verbinden Sie die Dockingstation mit ihrem PC
6. Fertig! Sie können den IB-DK402 nun verwenden.

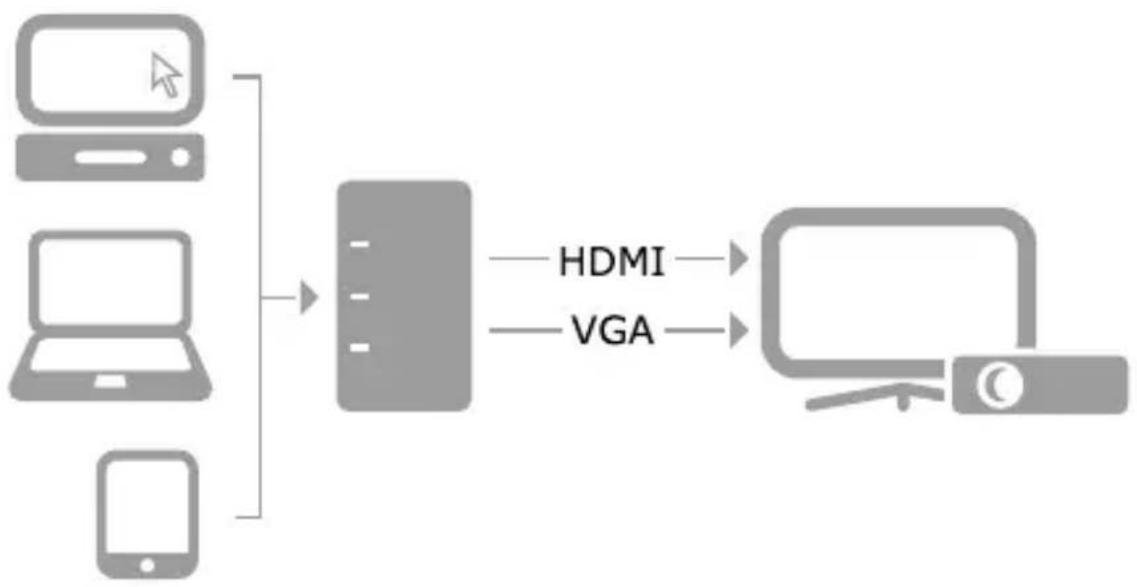

Verbindungsdiagramm

1. Verbinden Sie ein Ende des HDMI ^ -Kabels mit dem HDMI ^ Anschluss des IB-DK402, und das andere Ende mit dem HDMI ^ Anschluss des Monitors.
2. Verbinden Sie ein Ende des DVI-Kabels mit dem DVI Anschluss des IB-DK402 und das andere Ende mit dem DVI Anschluss des Monitors.
3. Verbinden Sie den USB 3.0 (Typ B) Stecker mit dem USB 3.0 Anschluss des IB-DK402 und das andere Ende mit dem USB Anschluss des Notebooks / PCs.

IB-DK402

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Bedürfnissen vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Merkmale

• Eingang: 1x USB 3.0 - bis zu 5 Gbit/s
• Ausgang: 1x DVI - bis zu 2048x1152@60Hz (Single oder Dual Modus)
• 1x HDMI ® - bis zu 2048x1152@60Hz (Single oder Dual Modus)
- DVI + HDMI ® spiegelt oder erweitert Ihr Notebook -Display um zwei Monitore durch nur einen USB 3.0 Anschluss
- Bus powered, kein Netzteil erforderlich
- Unterstützt High Resolution bis zu 2048x1152@60Hz
• Video streaming bis zu 1080p
- Anschluss von bis zu 6 Monitoren gleichzeitig
- Computerleistung wird nicht beeinträchtigt
• USB 3.0 abwärtskompatibel zu USB 2.0

Beschreibung

Diese ICY BOX IB-DK402 Notebook DockingStation kann einen USB 3.0 Anschluss Ihres Notebooks auf 1x DVI und 1x HDMI® Anschluss erweitern und ihren PC an einen zusätzlichen DVI und HDMI® Monitor/Projektor anschliessen. Somit kann die Notebookanzeige mit einer Auflösung von bis zu 2048x1152@60Hz gespiegelt oder erweitert werden, ohne die Leistungsfähigkeit des Notebooks einzuschränken.

IB-DK402
