BEDIENUNGSANLEITUNG KV-S4065CL PANASONIC

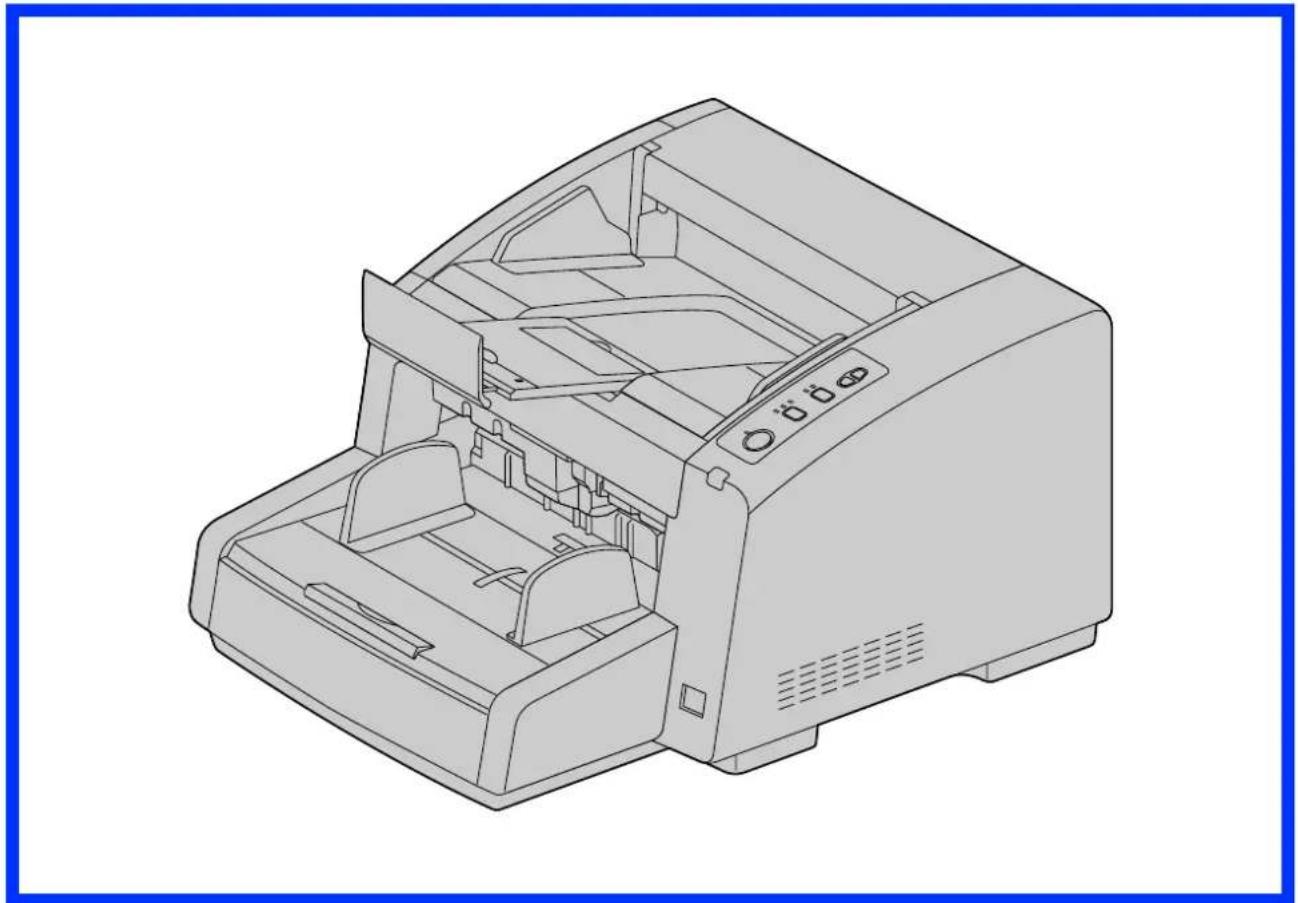

Hochgeschwindigkeits-Farbscanner

Modell-Nr. KV-S4085CL / KV-S4085CW

KV-S4065CL / KV-S4065CW

Dieses Handbuch enthält Informationen zur Bedienung des Scanners. Bitte lesen Sie, bevor Sie diese Anleitungen lesen, zuerst das Installationshandbuch durch, das dem Gerät beiliegt.

Bitte lesen Sie sorgfältig diese Anleitungen sowie das Installationshandbuch durch, das dem Gerät beiliegt.

Einleitung

Vielen Dank, dass Sie sich für den Kauf eines Panasonic High Speed Color Scanners entschieden haben.

Die wichtigsten Funktionen

Optimaler Papiereinzug

- Der Scanner verfügt über einen neuen Papiereinzug, der die Papierbeschaffenheit der Vorlage erkennt und den Druck der Walzen entsprechend anpasst. Dies ermöglicht das Einscannen von Vorlagen unterschiedlichen Papiergewichts, von Vorlagen mit sehr dünnem Papier (20 g/m²) bis hin zu sehr dickem Papier (209 g/m²).

Doppelseitiges Scannen bei hoher Geschwindigkeit

- Mit diesem Scanner können Sie Dokumente bei hoher Geschwindigkeit unabhängig von der Auflösung (200 dpi / 300 dpi) oder vom Farbmodus (schwarz-weiß oder farbig) scannen.

Einzelseiten: 80 Seiten/Minute, Doppelseitig: 160 Bilder/Minute (KV-S4085CL / KV-S4085CW) Einzelseiten: 60 Seiten/Minute, Doppelseitig: 120 Bilder/Minute (KV-S4065CL / KV-S4065CW)

* Bezieht sich jeweils auf Vorlagen im Hochformat A4.

Effiziente Unterstützung für Sie beim Scannen

- Dieser Scanner verfügt über die Funktion Erkennung für geheftete Dokumente, wodurch geheftete Dokumente automatisch erkannt werden, und stoppt den Scanvorgang, bevor das Gerät beschädigt werden kann.

- Der Scanner ist mit 3 Ultraschall-Sensoren ausgestattet, die unabhängig voneinander ein- und ausgeschaltet werden können. Sie befinden sich an 3 verschiedenen Punkten (links, Mitte und rechts) und sorgen somit für die Doppeleinzugserkennung.

(KV-S4065CL / KV-S4065CW: 1 Sensorpunkt)

Andere Funktionen

• Die Ausgabe des Papiers kann an der vorderen oder hinteren Ausgabe (gerader Pfad) erfolgen. Wenn Sie den geraden Pfad wählen können Sie lange oder dicke Papiervorlagen scannen.

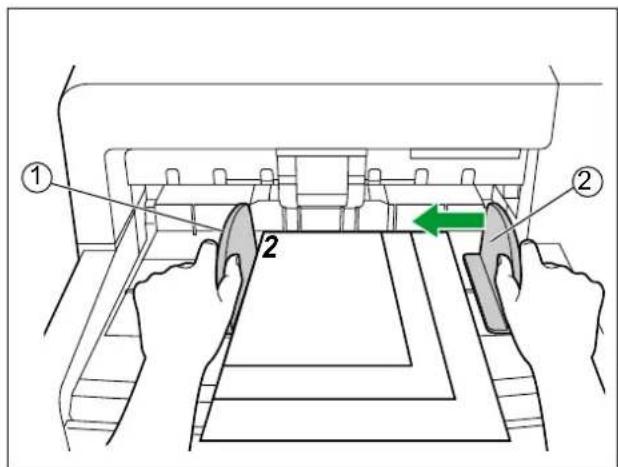

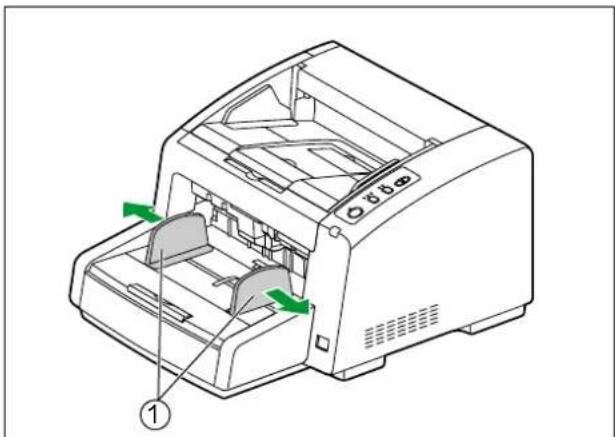

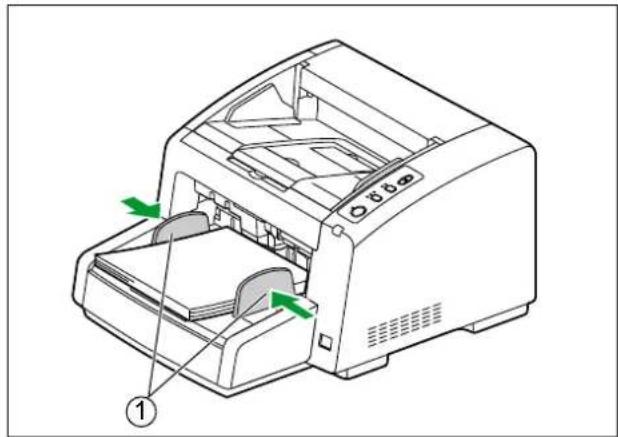

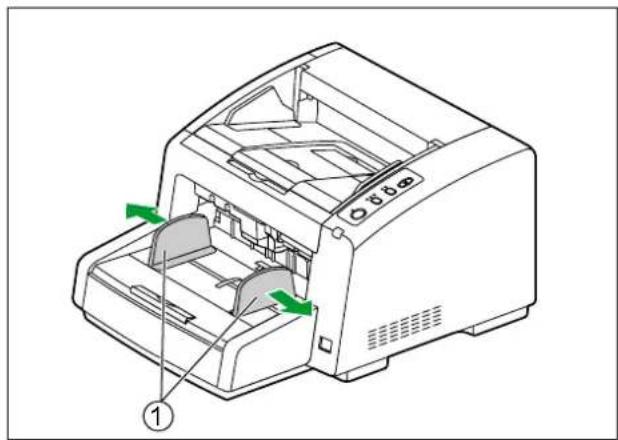

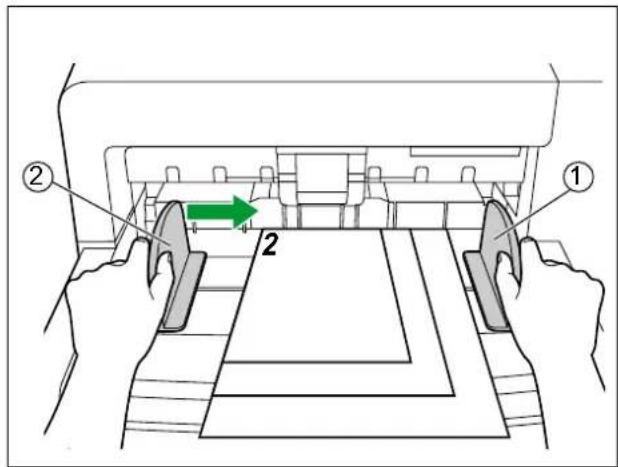

- Rechte und linke Dokumentenführung können unabhängig voneinander eingestellt werden. So ist es möglich, Vorlagen verschiedener Breite zu scannen.

- Der Papierdurchzug lässt sich weit öffnen, sodass nicht nur Papierstaus leicht behoben werden, sondern auch die Wartung erleichtert wird.

Dokumentation

Die beiliegende Dokumentation besteht aus zwei Handbüchern: dem Installationshandbuch und dem Bedienungsanleitung. Zusätzlich sind drei Software-Handbücher im Lieferumfang enthalten.

Installationshandbuch (gedruckt)	Das Installationshandbuch enthält Hinweise und Erläuterungen zur Installation des Geräts.
Bedienungsanleitung (dieses Handbuch)	Die Bedienungsanleitung enthält Hinweise und Erläuterungen zu den Teilen, Funktionen und zur Wartung des Geräts.
Software-Handbücher (elektronische Dokumentation)	Handbuch für das Benutzer-DienstprogrammErläutert die Benutzung des Benutzer-Dienstprogramms, mit dessen Hilfe die Gerätewartung ausgeführt wird.RTIV-HandbuchErläutert die Funktionen von und Einstellungen für RTIV (Reliable Throughput Imaging Viewer).PIE-HandbuchErläutert die Einstellung der Funktionen von PIE (Panasonic Image Enhancement Technology), die Sie in den ISIS oder TWAIN Treibern vornehmen können.

Abkürzungen

• Windows ^ bezieht sich auf das Betriebssystem Microsoft ^ Windows ^ (nachfolgend Windows genannt).
• Windows ^® 2000 bezieht sich auf das Betriebssystem Microsoft ^® Windows ^® 2000 (nachfolgend Windows 2000 genannt).
• Windows ^ XP bezieht sich auf das Betriebssystem Microsoft ^ Windows ^ XP (nachfolgend Windows XP genannt).
• Windows Vista ^ bezieht sich auf das Betriebssystem Microsoft ^ Windows Vista ^ (nachfolgend Windows Vista genannt).
• Alle Illustrationen in diesem Handbuch beziehen sich auf KV-S4085CL / KV-S4085CW.

Warenzeichen

• Microsoft, Windows und Windows Vista sind entweder eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten von Amerika und/oder anderen Ländern.
• ISIS und QuickScan Pro sind eingetragene Warenzeichen oder Warenzeichen von EMC Corporation.
• IBM und AT sind Marken der International Business Machines Corporation in den USA oder anderen Ländern oder beiden.
• Intel und Intel Core sind Marken der Intel Corporation in den USA und anderen Ländern.
• Adobe und Reader sind eingetragene Warenzeichen oder Warenzeichen von Adobe Systems Incorporated in den Vereinigten Staaten und/oder anderen Ländern.
• Alle anderen hier erwähnten Marken sind Eigentum ihrer jeweiligen Inhaber.

Das internationale ENERGY STAR Programm

Als ENERGY STAR®-Partner garantiert Panasonic, dass dieses Produkt den ENERGY-STAR-Richtlinien für geringen Stromverbrauch entspricht.

Systemvoraussetzungen

Computer	IBM® PC/AT® oder kompatibler Personalcomputer mit CD-ROM-Laufwerk
CPU	Intel®CoreTM 2 Duo, 1,8 GHz oder schneller
Betriebssystem	Windows 2000 / Windows XP / Windows Vista
Schnittstelle	USB 2.0
Arbeitsspeicher	1 GB oder mehr
Festplattenlauf-werk	Benötigt mindestens 5 GB freien Speicherplatz.

Notiz

• Es ist möglich, dass die oben genannten Anforderungen nicht den Mindestanforderungen bestimmter Betriebssysteme entsprechen.
  • Die Scan-Geschwindigkeit variiert und hängt vom Betriebssystem des Wirtsrechners und vom verwendeten Anwendungsprogramm ab.
• Wegen der geringeren Übertragungsrate von USB 1.1 wird die Verwendung einer USB-2.0-Schnittstelle empfohlen.
• Falls Sie den Scanner an einen USB-Hub anschließen, ist die Funktionsfähigkeit des Geräts nicht garantiert.

Anforderungen der Federal Communications Commission (nur für die USA)

Notiz

Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse A gemäß Teil 15 der FCC-Richtlinien. Diese Grenzwerte wurden für einen angemessenen Schutz gegen Radiostörstrahlungen entwickelt, um den sicheren Betrieb der Geräte in kommerziellen Umgebungen sicherzustellen. Dieses Gerät kann Radiofrequenzenergie erzeugen, verwenden und ausstrahlen und wenn es nicht gemäß den Anweisungen im Handbuch verwendet wird, kann es zu Radiostörstrahlungen bei Funkübertragungen führen. Der Betrieb dieses Gerätes in Wohngebieten kann Störstrahlungen verursachen und in diesem Fall muss der Benutzer auf eigene Kosten geeignete Maßnahmen zur Beseitigung der Störstrahlungen ergreifen.

FCC-Warnung: Um die Konformität mit den FCC-Vorschriften auch weiterhin sicherzustellen, darf der Benutzer nur abgeschirmte Schnittstellenkabel und das mitgelieferte Netzkabel verwenden. Außerdem führt jede nicht autorisierte Änderung an diesem Gerät zum Erlöschen der Betriebserlaubnis für dieses Gerät.

Für Benutzer in der BRD (Nur für Deutschland)

Maschinenlärminformations-Verordnung - 3. GPSGV, der höchste Schalldruckpegel beträgt ≤ 70 dB(A) oder weniger gemäss EN ISO 7779.

Inhaltsverzeichnis

Bevor Sie beginnen ....8

Für Ihre Sicherheit ....8

Sicherheitsinformationen (nur für Großbritannien und Nordirland) ....11

Vorsorgemaßnahmen 12

Anordnung der Bedienelemente ....15

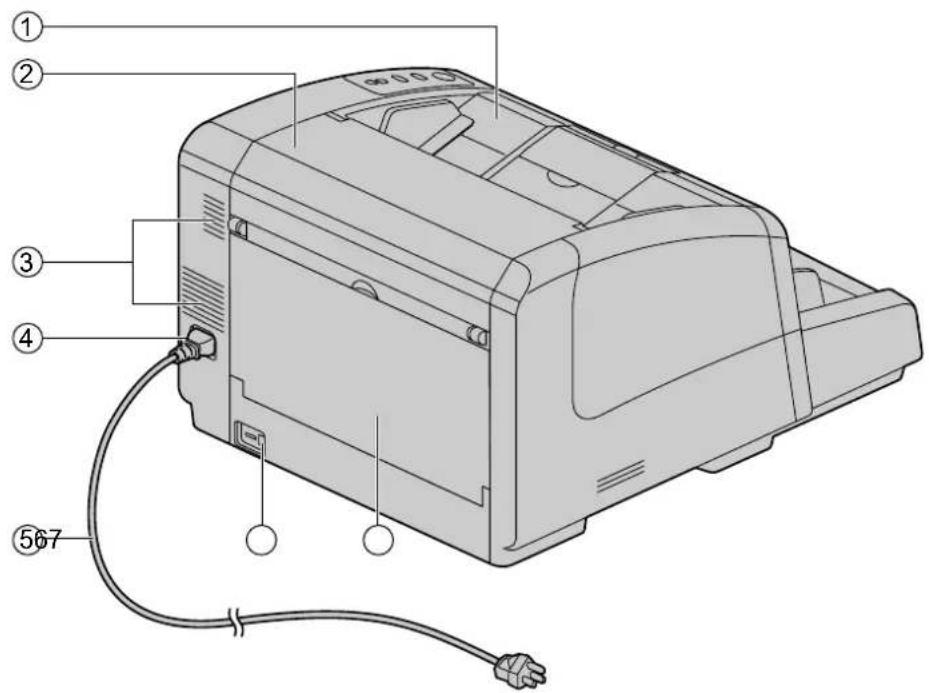

Haupteinheit ....15

Systemsteuerung und Status-Anzeiger 17

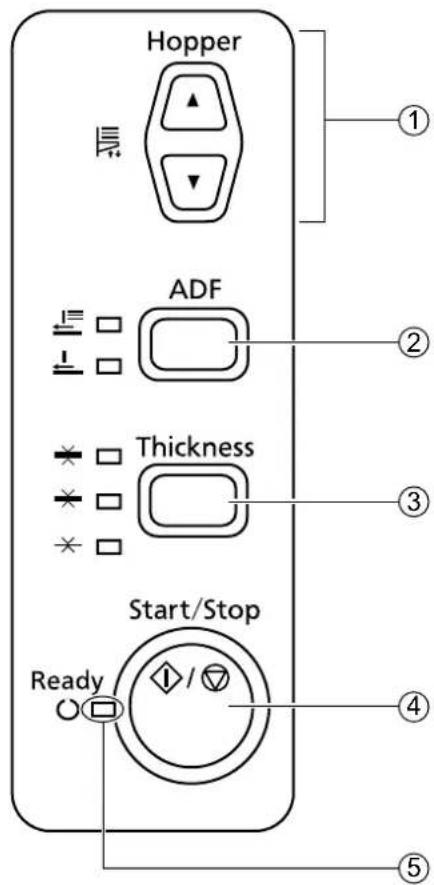

Systemsteuerung ....17

Status-Anzeiger 19

Bedienung ......20

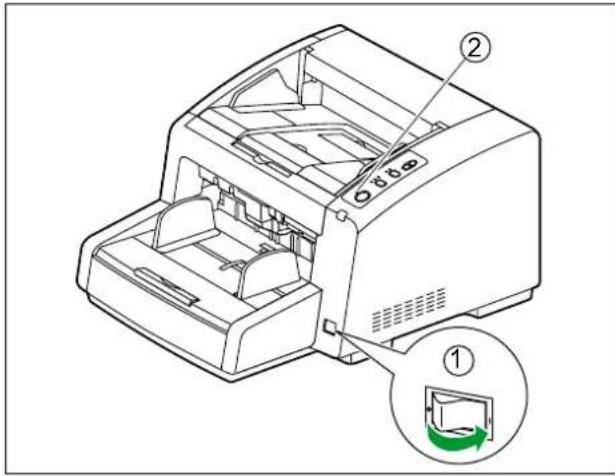

Einschalten des Scanners ....20

Dokumente vorbereiten 21

Geeignete Dokumente 21

Ungeeignete Dokumente 23

Einstellen der Papierzufuhr 24

Die Höhe des Einzugtabletts verändern 24

Die Papierstärke einstellen 25

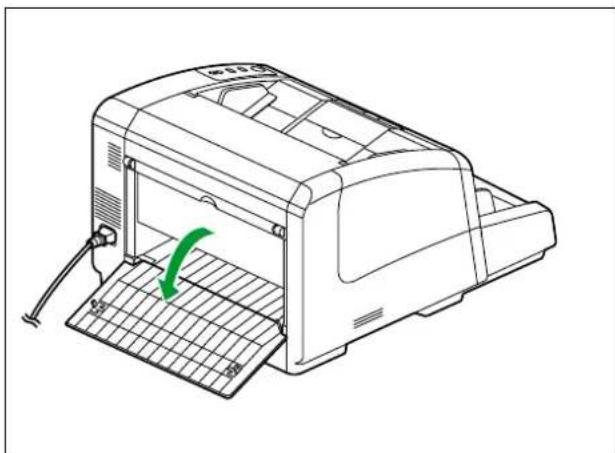

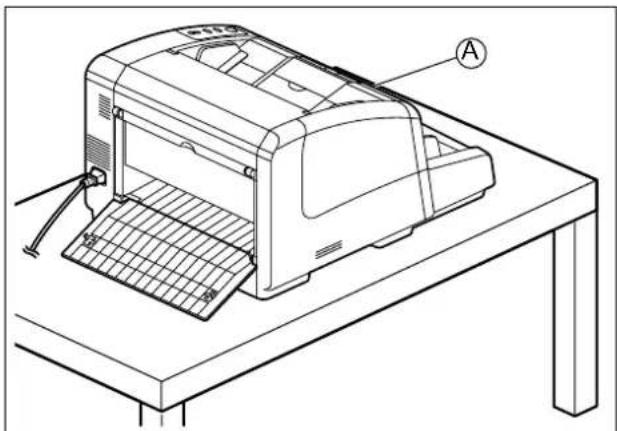

Auswählen des Ausgabepfads 26

Dokumente scannen 27

Scannen von Dokumenten mit gleichem Seitenformat 28

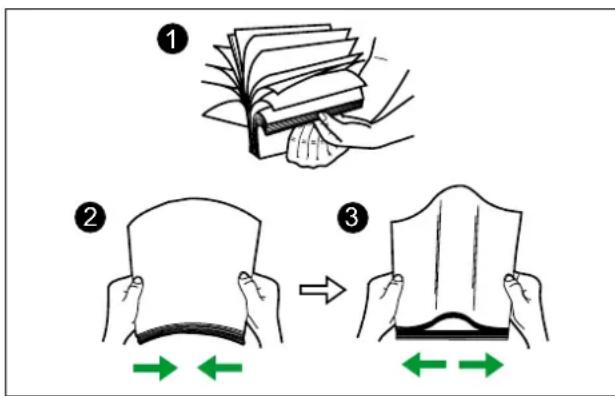

Einscannen von Dokumenten mit verschiedenen Seitengrößen 34

Verwenden von Kontrollblättern 41

Drucken von Kontrollblättern 42

Einstellen der Hintergrundfarbe ....43

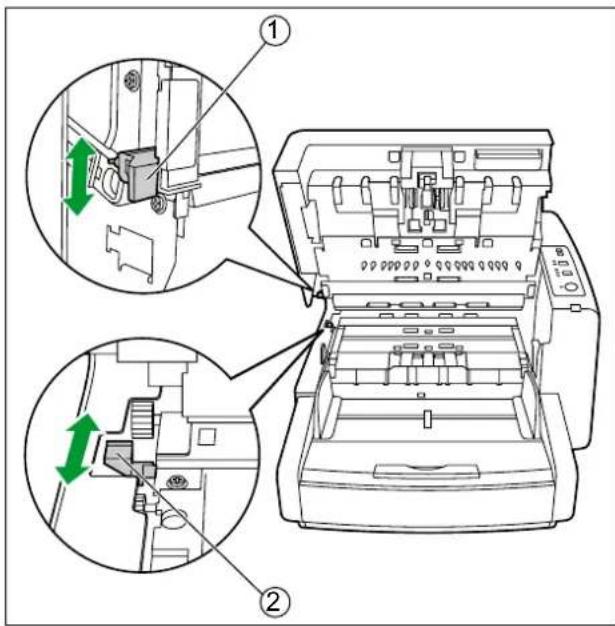

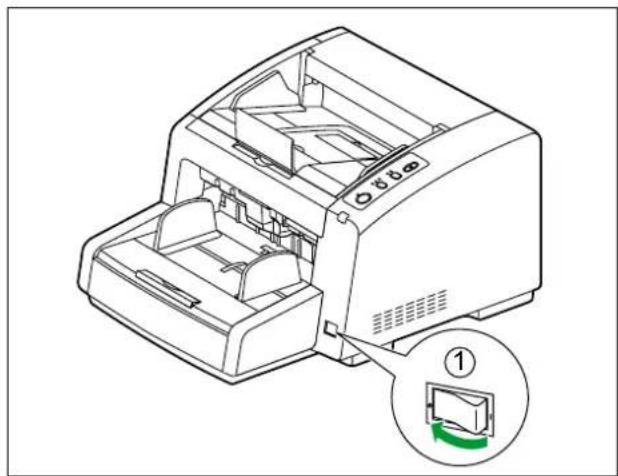

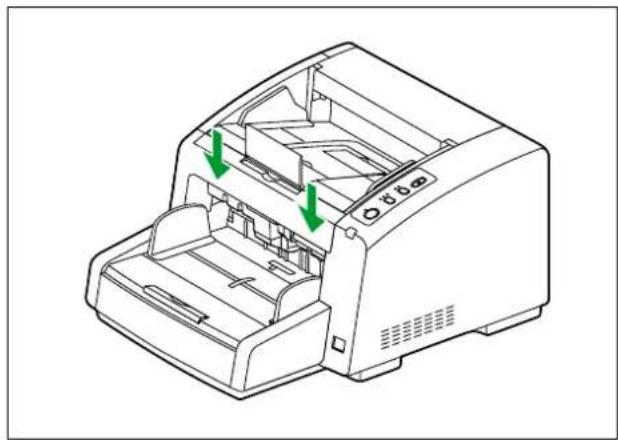

Die Referenzplatte umschalten 43

Pflege und Instandhaltung ....46

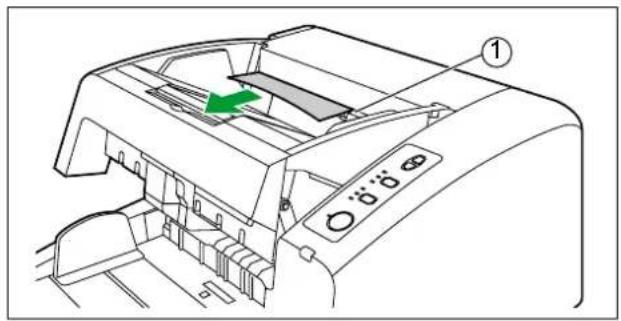

Papierstau beseitigen 46

Reinigung des Scanners ....48

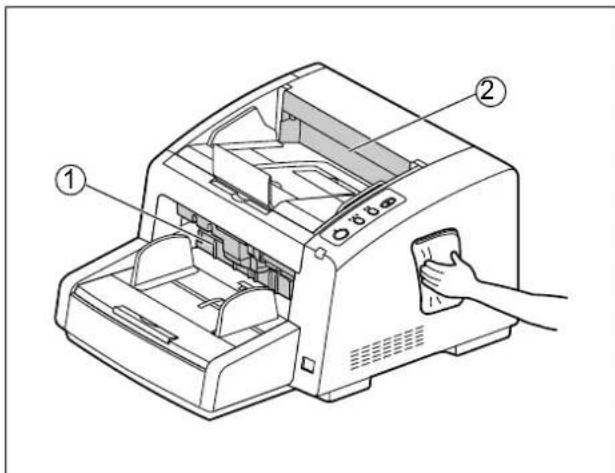

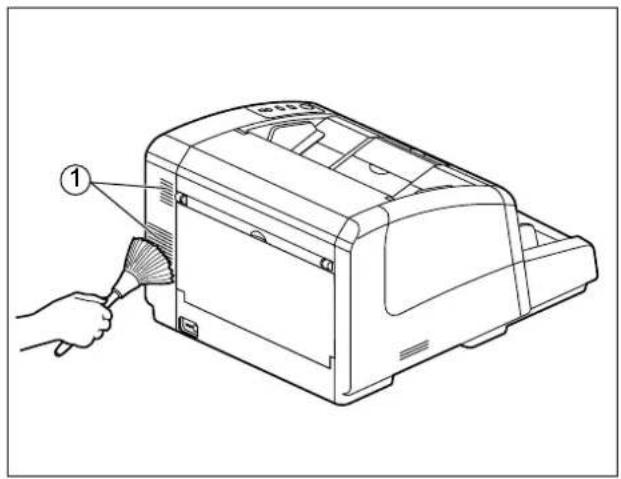

Reinigung der Außenseite 48

Reinigung des Geräteinneren 50

Reinigung der Walzen 51

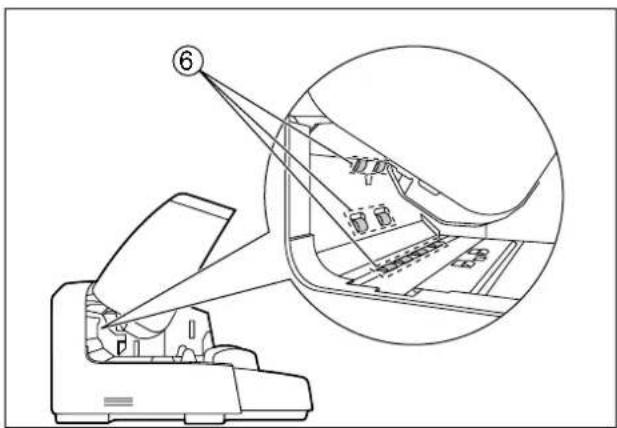

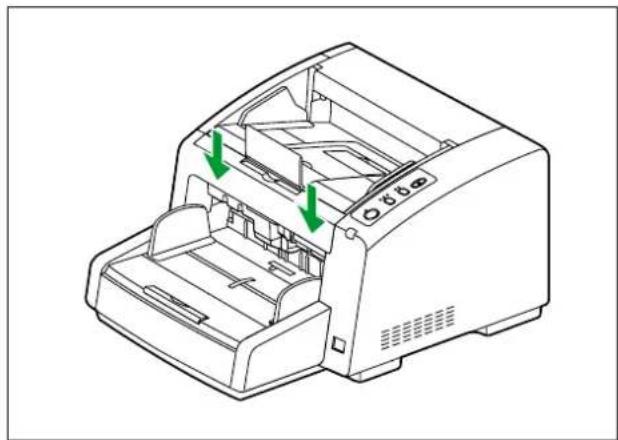

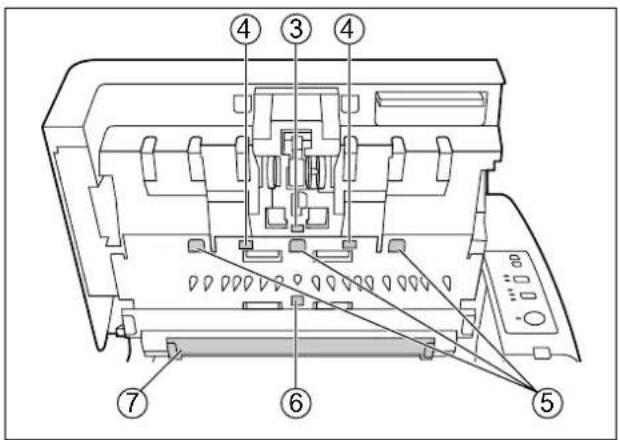

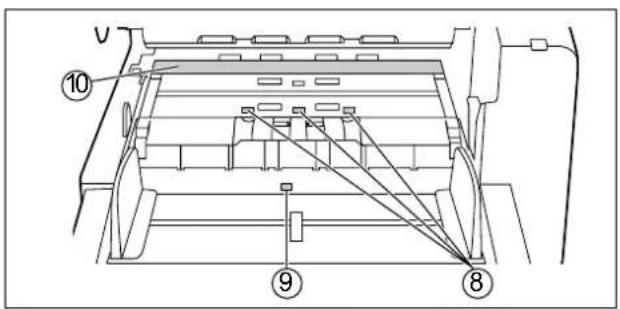

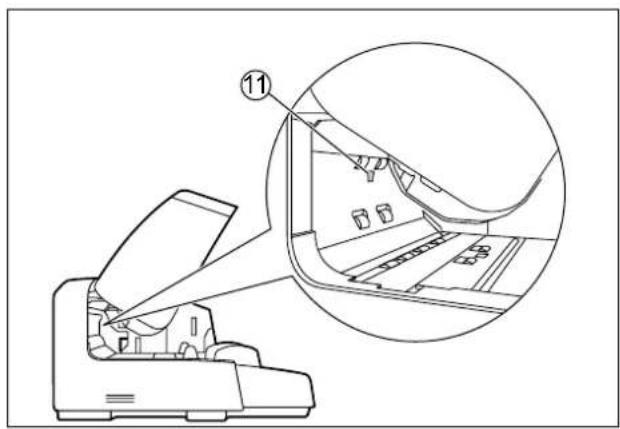

Reinigen der Sensoren und Bildsensor-Abdeckungen ....56

Ersatzteile und Erweiterungseinheiten 60

Ersatzteile und Erweiterungseinheiten 60

Austauschen von Teilen 61

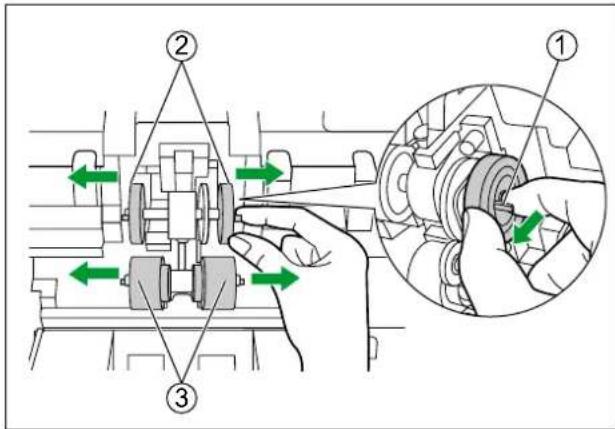

Ersetzen der Papiereinzugswalzen und der Trennwalzen 61

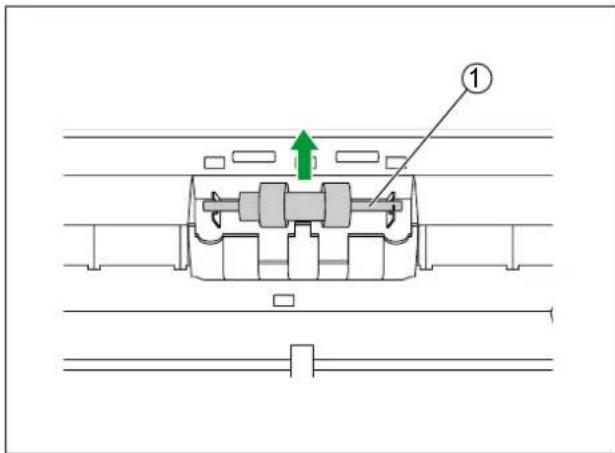

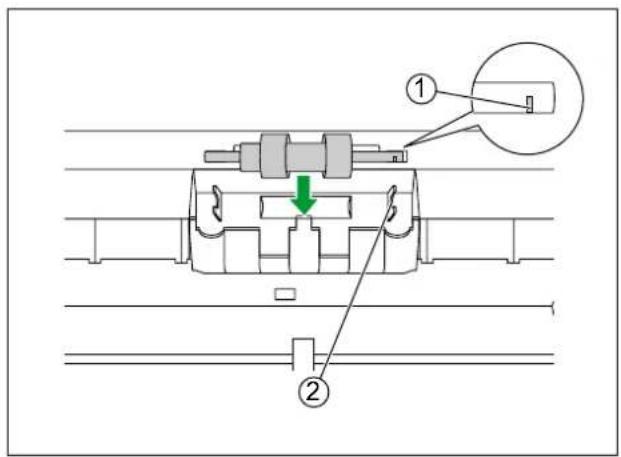

Ersetzen der Andrückwalze 65

Installieren von Erweiterungseinheiten ....70

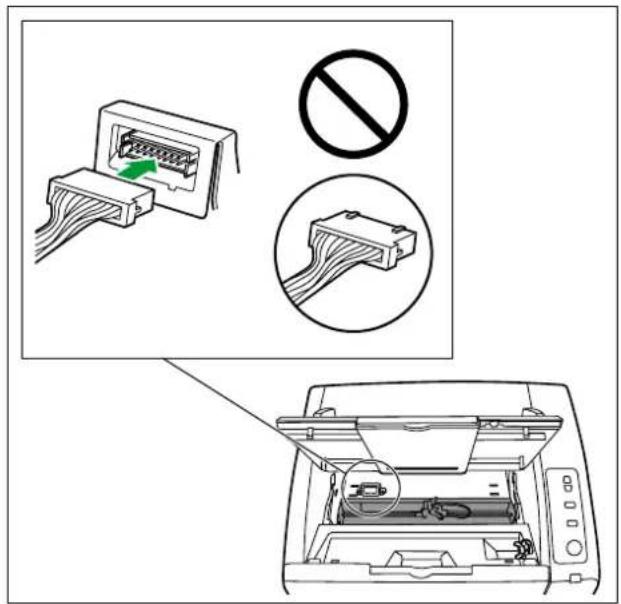

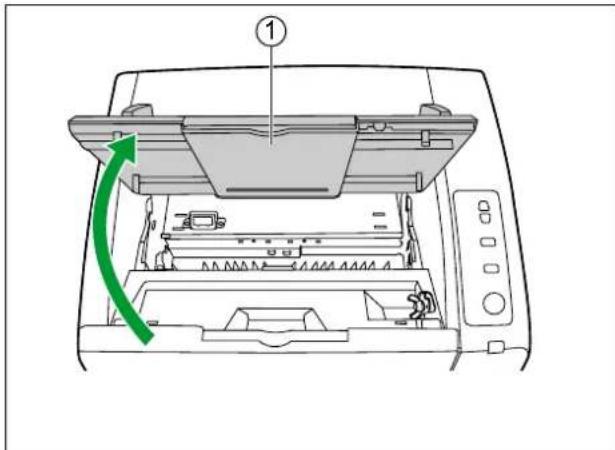

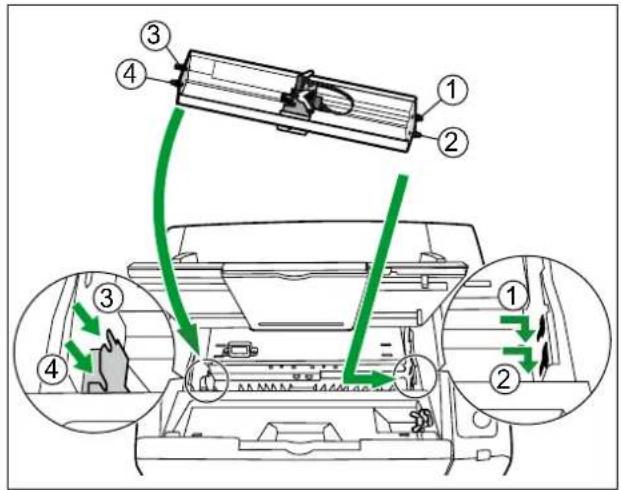

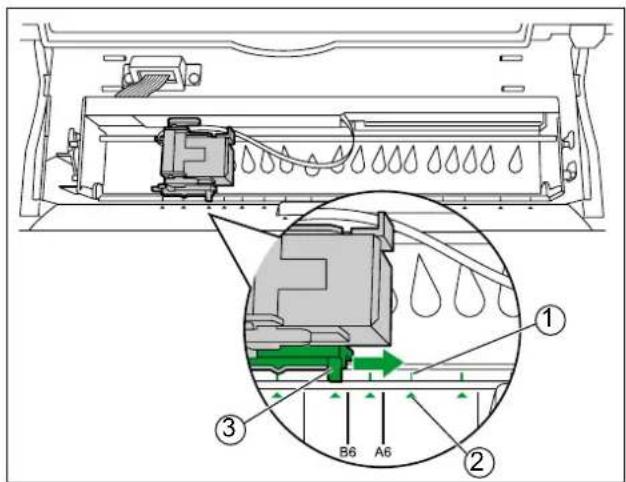

Installieren des Vordruckwerks 70

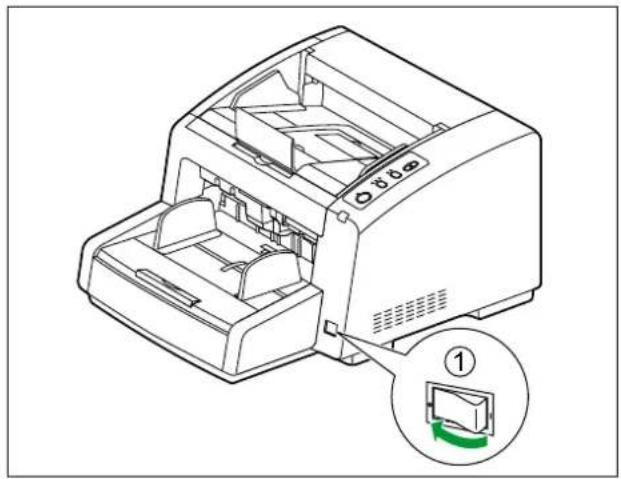

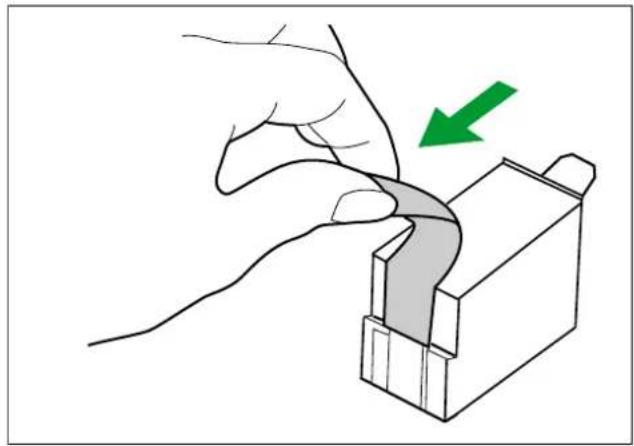

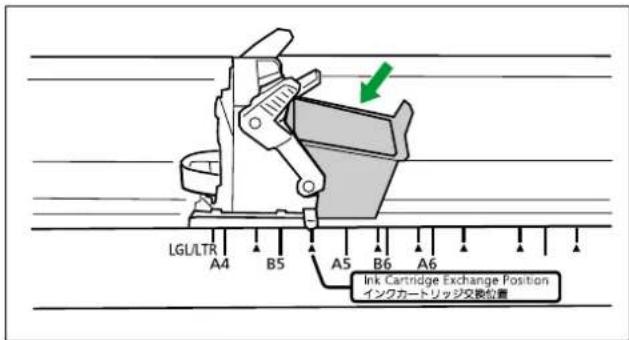

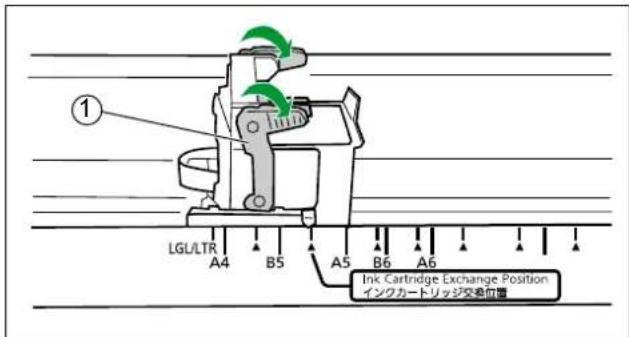

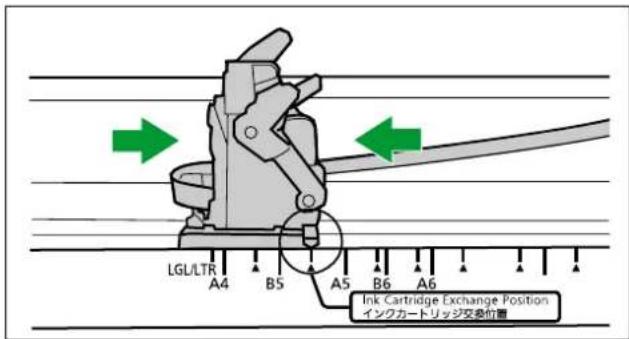

Einsetzen der Farbpatrone ....75

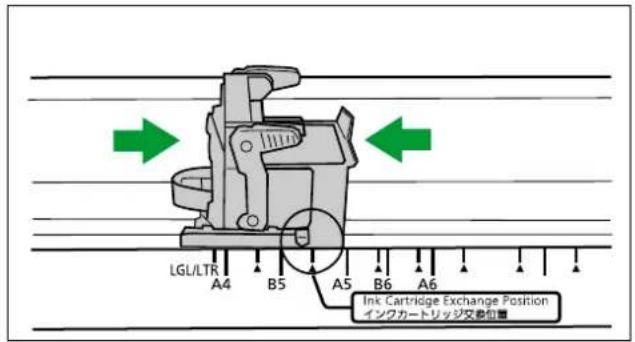

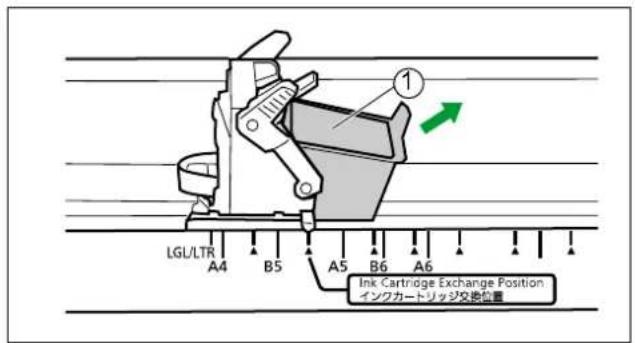

Entfernen der Farbpatrone ....77

Drucken 78

Anhang 80

Fehlerbehebung 80

Schattiereinstellung 83

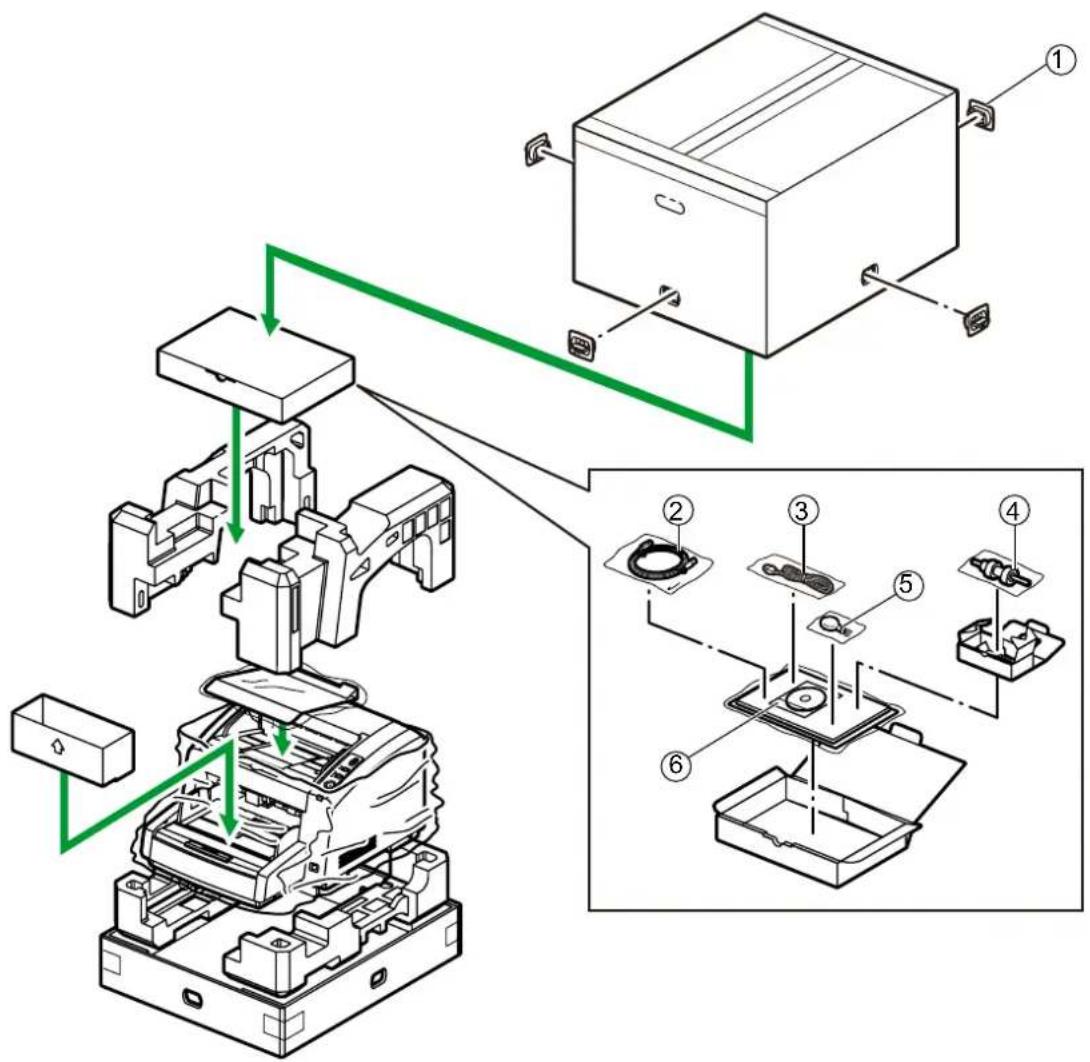

Hinweise zum Wiederverpacken 84

Technische Daten 86

Stichwortverzeichnis....88

Für Ihre Sicherheit

Um schwere Verletzungen und Verletzungen mit Todesfolge zu vermeiden, sollten Sie diesen Abschnitt vor der Verwendung des Gerätes aufmerksam durchlesen, um den sachgemäßen und sicheren Betrieb des Gerätes zu gewährleisten.

- Dieser Abschnitt erklärt die grafischen Symbole, die in dieser Anleitung verwendet werden.

WARNUNG

Weist auf eine potenzielle Gefahr hin, die zu schweren Verletzungen oder Tod führen kann.

VORSICHT

Kennzeichnet Gefahrenquellen, die zu leichteren Verletzungen oder Geräteschäden führen können.

Diese Symbole weisen den Benutzer auf bestimmte Gebote hin.

Diese Symbole weisen Bediener auf spezifische Bedienverfahren hin, die vermieden werden müssen.

Diese Symbole weisen Bediener auf spezifische Bedienverfahren hin, die betont werden müssen, um das Gerät sicher zu betreiben.

Für Benutzer

WARNUNG

Netz- und Bodenanschluss

Die Stromquellenspannung dieses Gerätes ist auf dem Typenschild abzulesen. Schließen Sie das Gerät nur an einen Netzausgang mit der korrekten Spannung an. Wenn Sie ein Kabel mit einer nicht spezifizierten Stromstärke verwenden, kann das Gerät oder der Stecker Rauch abgeben oder sich stark erhitzen.

Beim Verwenden dieses Produkts sollten Sie eine Stromquelle in der Nähe des Gerätes verwenden, die leicht zugänglich ist.

Zum sicheren Betrieb muss das mitgelieferte Netzkabel an eine Standardsteckdose angeschlossen werden, die durch die normalen Leitungen ausreichend geerdet ist.

Der einwandfreie Betrieb des Gerätes bedeutet nicht zwingend, dass die Steckdose geerdet und die Installation ganz sicher ist. Zu Ihrer eigenen Sicherheit sollten Sie sich bei Zweifeln über die ausreichende Erdung der Steckdose an einen qualifizierten Elektriker wenden.

Lässt sich der Stecker nicht an die Steck-dose anschließen, wenden Sie sich an ei- nen anerkannten Elektriker, um die Steck-dose durch eine geerdete Steckdose zu ersetzen.

Verwenden Sie den Erdungsstecker (und keinen z. B. Konversionsstecker).

Stecken Sie das Netzkabel fest in die Steckdose ein. Unsachgemäßes Anschließen kann zu Brand oder zu einem elektrischem Schlag führen.

Vermeiden Sie Ziehen, Biegen oder Scheuern des Netzkabels oder Steckers sowie das Ablegen von Gegenständen. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen.

Versuchen Sie nicht, das Netzkabel oder den Stecker zu reparieren. Wenn das Netzkabel oder der Stecker in irgendeiner Weise beschädigt ist, wenden Sie sich an einen autorisierten Servicedienst, um ein Ersatzkabel zu erhalten.

Stellen Sie sicher, dass die Steckerverbindung staubfrei ist. In einer feuchten Umgebung kann ein verschmutzter Stecker eine beträchtliche Menge Strom aufnehmen, die Hitze erzeugen und nach längerer Zeit zu Bränden führen kann.

Berühren Sie den Stecker niemals mit nas- sen Händen. Es besteht die Gefahr eines elektrischen Schlages.

Stellen Sie den Betrieb unverzüglich ein, falls das Gerät Rauch oder übermäßige Wärme entwickelt, einen ungewöhnlichen Geruch oder ungewöhnliche Geräusche abgibt. Unter derartigen Bedingungen besteht die Gefahr von Brand oder elektrischem Schlag. Schalten Sie das Gerät unverzüglich aus, trennen Sie das Netzkabel ab, und wenden Sie sich zwecks Reparatur an Ihren Fachhändler.

Ziehen Sie immer direkt den Stecker heraus, ziehen Sie nicht am Kabel. Durch Ziehen des Kabels können Beschädigungen entstehen, die einen Brand oder elektrischen Schlag verursachen können.

Vorsichtsmaßnahmen

Wenn Metallteile oder Wasser in das Gerät gelangen, schalten Sie das Gerät sofort aus, und ziehen Sie den Netzstecker heraus. Wenden Sie sich zwecks Reparatur an Ihren Fachhändler. Die Verwendung des verschmutzten Gerätes kann einen Brand oder elektrischen Schlag verursachen.

Versuchen Sie nicht, das Gehäuse zu öffnen und das Gerät selbst zu reparieren. Wenden Sie sich zwecks Reparatur an Ihren Fachhändler.

Versuchen Sie nicht, das Gerät oder Teile zu modifizieren. Änderungen oder Modifizierungen können einen Brand oder elektrischen Schlag verursachen.

Berühren Sie das Gerät und den Stecker nicht während eines Gewitters. Dadurch kann ein elektrischer Schlag verursacht werden.

Bewahren Sie die Trennwalzen bzw. Papiereinzugswalzen außerhalb der Reichweite kleiner Kinder auf. Es besteht die Gefahr des Verschluckens. Sollten der Verdacht auf Verschlucken bestehen, suchen Sie mit dem Kind umgehend einen Arzt auf.

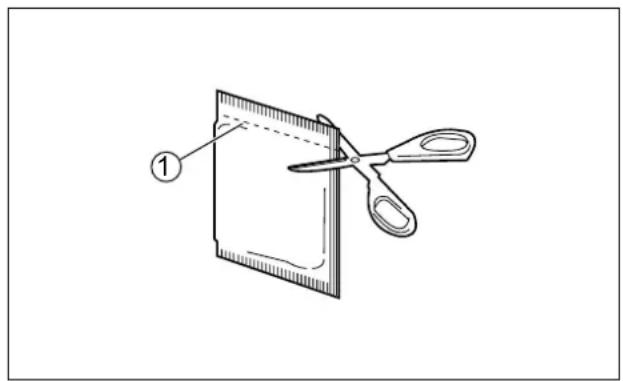

Walzenreinigungspapier

Die Walzenreinigungspapier-Reinigungsflüssigkeit nicht verschlucken oder deren Dämpfe einatmen, denn sie enthält Isopropylalkohol.

Bei Personen mit empfindlicher Haut kann das Walzenreinigungspapier Hautreizungen verursachen. Tragen Sie daher Schutzhandschuhe.

Das Walzenreinigungspapier nicht in der Nähe einer Heizung oder offenen Flamme verwenden.

VORSICHT

Stromversorgung

Das Gerät sollte nur zusammen mit dem beiliegenden Netzkabel betrieben werden.

Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, schalten Sie es aus, und ziehen Sie den Netzstecker heraus. Wenn ein angeschlossenes Gerät über einen längeren Zeitraum nicht verwendet wird, kann eine beschädigte Isolierung einen elektrischen Schlag, Leckstrom oder Brand verursachen.

Aufstellung und Transport

Stellen Sie das Gerät nicht auf einer unstabilen Unterlage auf.

Um Brand oder elektrischen Schlag zu vermeiden, darf das Gerät weder Regen noch sonstiger Feuchtigkeit ausgesetzt werden.

Stellen Sie das Gerät nicht in einer feuchten oder staubigen Umgebung auf. Längerer Betrieb unter diesen Bedingungen kann einen Brand oder elektrischen Schlag verursachen.

Versperren Sie auf keinen Fall die Belüftungsöffnungen. Dies kann zur Überhitzung führen und einen Brand auslösen.

Beim Transport des Gerätes ziehen Sie den Netzkabel aus der Steckdose. Wenn das Gerät bei eingestecktem Netzkabel bewegt wird, kann das Netzkabel beschädigt werden, was einen Brand oder elektrischen Schlag verursachen kann.

Bewegen Sie das Gerät nicht mit Hilfe der Verlängerung des Einzugtabletts.

Tragen Sie das Gerät nicht, indem Sie am Einzugstablett anfassen.

Bewegen Sie das Gerät mit zwei Personen und halten Sie es an beiden Seitengriffen fest. Wenn das Gerät herunterfällt, kann es Verletzungen verursachen oder das Gerät kann beschädigt werden.

Wenn das Gerät umgefallen ist oder beschädigt wurde, schalten Sie es aus, und ziehen Sie das Netzkabel heraus. Andernfalls besteht die Gefahr von Brand oder elektrischem Schlag.

Stellen Sie keine Flüssigkeitsbehälter oder schweren Gegenstände auf das Gerät. Ein versehentliches Eindringen von Flüssigkeiten in das Gerät kann zu schweren Beschädigungen führen. Schalten Sie das Gerät in diesem Fall aus, ziehen Sie das Netzkabel heraus und wenden Sie sich zwecks Reparatur an Ihren Fachhändler.

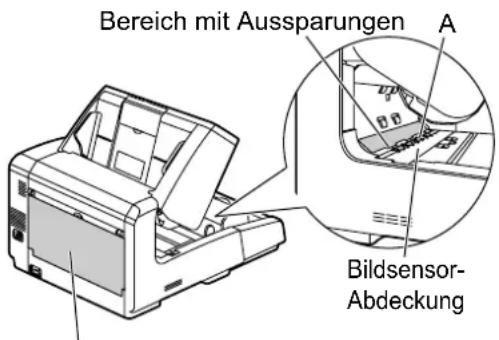

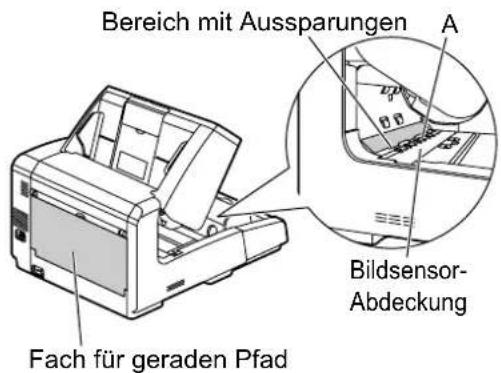

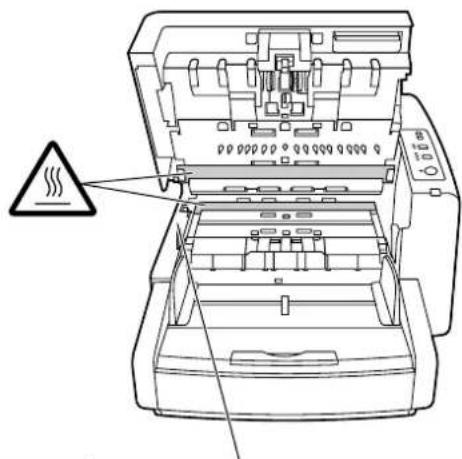

Nach längerem Betrieb des Scanners die Bildsensor-Abdeckungen und deren Umgebung nicht sofort berühren.

Das Gerät wird in diesem Bereich sehr heiß, dies kann zu Verbrennungen führen.

Achten Sie darauf, dass der gerade Papierdurchzug geschlossen ist, wenn Sie die Walzen und die untere Bildsensor-Abdeckung (A) abwischen.

Bereich mit Aussparungen A Bildsensor- Abdeckung

Fach für geraden Pfad

Wenn das Fach für geraden Pfad geöffnet ist, kann das Berühren der Bereiche mit Aussparungen zu Verletzungen führen.

Achten Sie darauf, sich beim Schließen der Fronttür nicht die Finger einzuklemmen. Dies kann zu Verletzungen führen.

(Nur für KV-S4065CL und KV-S4065CW)

LED-LAMPE

KEINE DIREKTE ANZEIGE MIT OPTISCHEN INSTRUMENTEN.

KLASSE 1M LED-PRODUKT

LED-Eigenschaften

LED-Strahlung: max. 12 mW

Wellenlänge: Rot typ. 630 nm

Grün typ. 534 nm

Blau typ. 460 nm

Emissionsdauer: Kontinuierlich

Standard: IEC 60825-1:1993 +A1:1997 +A2:2001

Sicherheitsinformationen (nur für Großbritannien und Nordirland)

Das Gerät wird zu Ihrer Sicherheit mit einem dreipoligen Formstecker geliefert.

Im Stecker befindet sich eine 5-A-Sicherung. Wenn die Sicherung ersetzt werden muss, darf nur eine Sicherung verwendet werden, die eine Belastbarkeit von 5 A besitzt und von ASTA oder BSI gemäß der Norm BS1362 zugelassen ist. Kontrollieren Sie, ob die Sicherung mit dem ASTA-Zeichen ◆ oder dem

BSI-Zeichen 🌐 gekennzeichnet ist. Wenn die Sicherungsabdeckung des Steckers entfernt werden kann, müssen Sie nach dem Ersetzen der Sicherung die Abdeckung wieder anbringen. Der Stecker darf nicht ohne Sicherungsabdeckung verwendet werden. Ein Ersatz für die Sicherungsabdeckung ist bei Ihrem lokalen Panasonic-Händler erhältlich.

FALLS DER FORMSTECKER NICHT AN IHRE NETZSTECKDOSE ANGESCHLOSSEN WERDEN KANN, MÜSSEN SIE DIE SICHERUNG ENTFERNEN UND DEN STECKER ABSCHNEIDEN UND SICHER ENTSORGEN.

WENN DER ABGESCHNITTENE STECKER AN EINE 13-A-STECKDOSE ANGESCHLOSSEN WIRD, BESTEHT EINE GROSSE GEFAHR EINES ELEKTRISCHEN SCHLAGES.

Wenn ein neuer Stecker angebracht wird, so muss der nachstehende Kabelcode beachtet werden. Bei Zweifeln wenden Sie sich an einen qualifizierten Elektriker.

WARNUNG

DIESES GERÄT MUSS GEERDET WERDEN.

WICHTIG

Die einzelnen Kabel sind durch die folgenden Farben gekennzeichnet:

Grün und gelb : Erde

Blau : Neutral

Braun : stromführend

Falls die Kabelfarben dieses Gerätes nicht mit den Kabelfarben Ihres Steckers übereinstimmen, müssen Sie wie folgt vorgehen.

Das grün und gelb gekennzeichnete Kabel muss an der mit "E", dem Erde-Symbol jeder der grün bzw. grün und gelb gekennzeichneten Steckerklemme angeschlossen werden.

Das blaue Kabel muss an der mit "N" oder schwarz gekennzeichneten Steckerklemme angeschlossen werden.

Das braune Kabel muss an der mit "L" oder rot gekennzeichneten Steckerklemme angeschlossen werden.

Ersetzen der Sicherung:

Sicherungsfach mit einem Schraubendreher öffnen und Sicherung auswechseln.

• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder Zugluft aus und stellen Sie es nicht in der Nähe von Wärmequellen auf.
• Stellen Sie das Gerät nicht in der Nähe von Geräten auf, die elektronisches oder magnetisches Rauschen erzeugen.
• Schützen sie das Gerät vor statischer Elektrizität.
• Bewegen Sie das Gerät nicht plötzlich von einem kalten Ort an einen warmen Ort. Dadurch kann Luftfeuchtigkeit im Gerät kondensieren.

CD-ROM

• Beschreiben und bekleben Sie die Oberflächen der CD-ROM nicht.
• Berühren Sie die Datenseite der CD-ROM nicht. Achten Sie darauf, dass Sie keine Fingerabdrücke auf der CD-ROM hinterlassen oder die CD-ROM in anderer Weise beschädigen.
• Setzen Sie die CD-ROM nicht für längere Zeit direktem Sonnenlicht oder Wärmequellen aus.
• Werfen und verbiegen Sie die CD-ROM nicht.

Walzenreinigungspapier

• Bewahren Sie das Walzenreinigungspapier außerhalb der Reichweite kleiner Kinder auf.
• Bewahren Sie das Walzenreinigungspapier nicht in direktem Sonnenlicht und bei Temperaturen von über 40 °C auf.
• Das Walzenreinigungspapier ausschließlich zum Reinigen der Walzen und Abdeckungen des Bildsensors verwenden.
• Weitere Informationen zum Walzenreinigungspapier finden Sie im Sicherheitsdatenblatt. Bitte erkundigen Sie sich bei Ihrem Panasonic-Vertragshändler nach dem Sicherheitsdatenblatt.

VON OFFENEM FEUER FERNHALTEN.

Weitere Vorsichtsmaßnahmen

• Entfernen Sie vor dem Scannen alle Brief- und Heftklammern von den Dokumenten. Andernfalls besteht die Gefahr, dass sowohl das Gerät als auch die Vorlage beschädigt wird.
• Auf keinen Fall Farbverdünner, Benzin, Reinigungsmittel mit Scheuerwirkung oder mit Tensiden für die Reinigung des Scanner-Gehäuses verwenden.
• Stecken Sie den Netzstecker in einen Netzanschluss, aus dem Sie den Stecker leicht wieder heraus ziehen können.

Illegale Kopien

Das Kopieren bestimmter Dokumente ist gesetzlich verboten.

Das Kopieren bestimmter Dokumente kann in Ihrem Land oder Ihrer Region verboten sein. Verurteilte können mit Geld- und/oder Gefängnisstrafen bedacht werden. Es folgen Beispiele für Gegenstände, die in Ihrem Land möglicherweise nicht kopiert werden dürfen.

• Geld
• Banknoten und Schecks
• Bank- und Staatsanleihen, Wertpapiere
- Pässe, Fahrerlaubnisse, Ausweise, bestimmte amtliche sowie private Dokumente und ähnliche Schriftstücke
- Urheberrechtlich geschütztes Material oder Warenzeichen ohne Einverständnis des Eigentümers
- Briefmarken und andere handelbare Urkunden

Diese Liste erhebt keinen Anspruch auf Vollzähligkeit, und es wird keine Gewährleistung hinsichtlich Ihrer Vollständigkeit oder Korrektheit übernommen.

Im Zweifelsfall lassen Sie sich rechtlich beraten.

Hinweis

Um verhindern, dass illegale Kopien angefertigt werden, stellen Sie Ihr Gerät an einem beaufsichtigten Ort auf.

Sicherheitshinweis

Für die Verwaltung der Dokumente und gescannten Daten ist der Benutzer verantwortlich. Beachten Sie insbesondere folgende Punkte.

• Achten Sie darauf, dass bei wichtigen Dokumenten vor und nach dem Scanvorgang dieselbe Anzahl von Seiten vorhanden ist und dass keine Seiten im Scanner verbleiben.
• Erstellen Sie regelmäßig Sicherungskopien von wichtigen Daten.
• Löschen Sie alle gespeicherten Bilddaten vollständig, bevor Sie den Computer oder die Festplatte warten lassen oder den Computer oder die Festplatte entsorgen.

Warnaufkleber

① Ausgabe-Dokumentenführungen
② Papierausgabe-Hilfsanschlag
③ Ausgabefach
④ Verlängerungsunterfach
⑤ Ausgabeanschlag
⑥ Dokumentenführungen
⑦ Einzugtablett
⑧ Verlängerung des Einzugtabletts
⑨ Systemsteuerung

Näheres hierzu lesen Sie bitte unter "Systemsteuerung" (Seite 17) nach.

⑩ Fehleranzeige

Leuchtet beim Auftreten eines Fehlers auf. Näheres hierzu lesen Sie bitte unter "Status-Anzeiger" (Seite 19) nach.

⑪ Fronttür
⑫ Fronttür-Entriegelung
⑬ Netzschalter

Rückseite

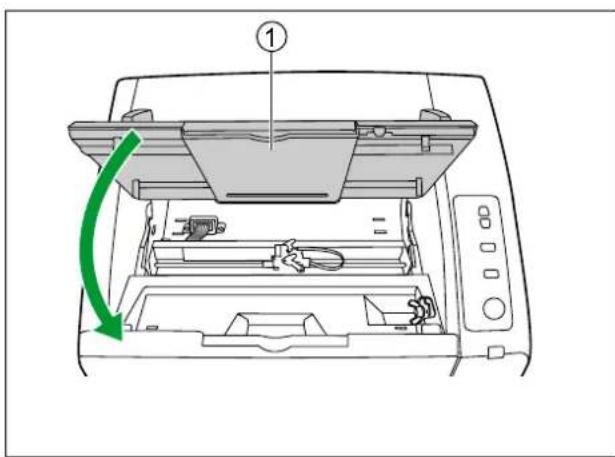

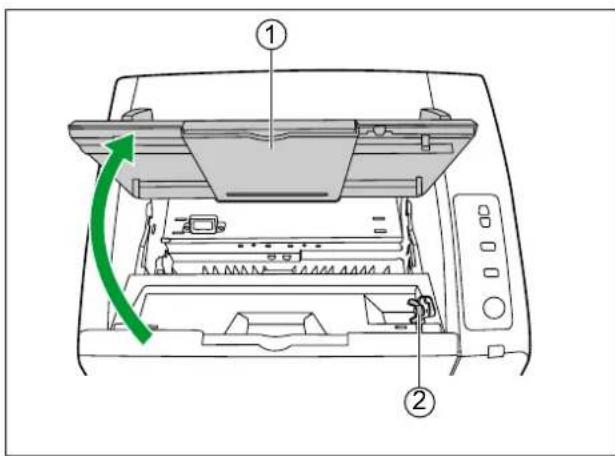

① Tür der Druckeinrichtung (Pre-Imprinter) (Ausgabefach)

Zum Einsetzen eines Vordruckwerks (separat erhältlich) oder einer Farbpatrone diese Tür öffnen. Genauere Hinweise zum Einsetzen eines Eindruckwerks finden Sie unter "Vor-Eindruckwerk" (Seite 70).

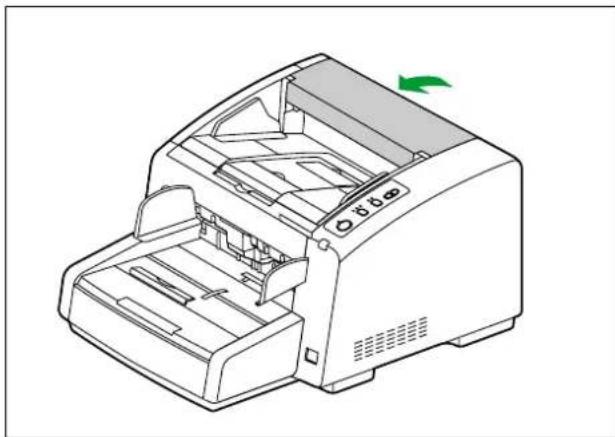

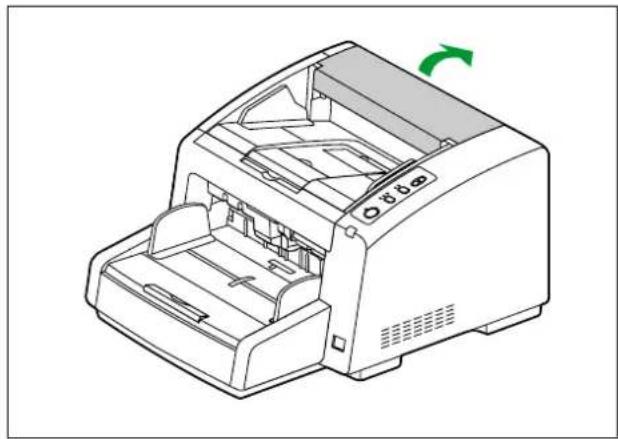

② Tür der Druckeinrichtung (Post-Imprinter)

Zum Einsetzen eines Vordruckwerks (separat erhältlich) oder einer Farbpatrone diese Tür öffnen. Genauere Hinweise zum Einsetzen eines Eindruckwerks finden Sie unter "Nach-Eindruckwerk" (Seite 72).

③ Lüftergitter

④ Netzanschluss

⑤ Netzkabel

Die Form des Steckers kann je nach Land oder Region abweichen.

⑥ USB-Anschluss

⑦ Fach für geraden Papierpfad

Durch Öffnen und Schließen des Fachs für geraden Papierdurchzug können Sie die Richtung der Papierausgabe ändern. Genauere Hinweise zur Richtung der Papierausgabe finden Sie unter "Auswählen des Ausgabepfads" (Seite 26).

Systemsteuerung und Status-Anzeiger

Systemsteuerung

Hopper ADF Thickness Start/Stop Ready ① ② ③ ④ ⑤

① Taste Einzugtablett (Hopper)
Verändert die Position des Einzugtabletts. Siehe "Die Höhe des Einzugtabletts verändern" (Seite 24).
② ADF-Auswahltaste (ADF)
Schaltet zwischen automatischem [ ] und manuellem Papiereinzug [ ]um.
③ Papierstärken-Taste (Thickness)
Verändert die Einstellung entsprechend der Papierstärke der Vorlage. Siehe "Die Papierstärke einstellen" (Seite 25).
④ Start/Stopp-Taste (Start/Stop)
- Wenn Sie unter "Manueller Zufuhrmodus" 1 die Option [Taste Warten] einstellen, wird der Scanvorgang durch Drücken dieser Taste gestartet.
- Wenn Sie die Taste während des Scannens drücken, wird der Scanvorgang unterbrochen.

⑤ Bereitschaftsanzeige (Ready)

Zeigt den Scanner-Status an. Genauere Hinweise finden Sie unter "Status-Anzeiger" (Seite 19).

*1 Einzelheiten zu "Manueller Zufuhrmodus" finden Sie im RTIV- oder im PIE-Handbuch.

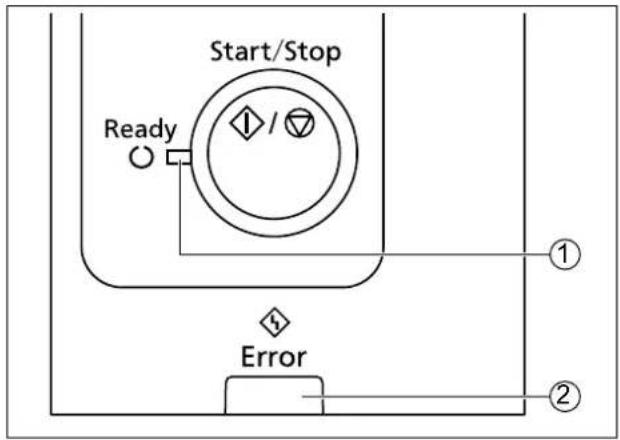

Status-Anzeiger

Die Bereitschaftsanzeige ① und die Fehleranzeige ②) zeigen den Zustand des Scanners gemäß der unten stehenden Tabelle an.

Start/Stop Ready / # Error ① ②

1 Bereitschaftsanzeige (1)(Grün)	2 Fehleranzeige (2)(Rot)	Status
Ein Aus Bereit
Ein Blinkt (langsam) Vorsicht		*1
Aus Ein Fehler		*1
Blinkt (langsam) Aus Schlafmodus
Blinkt (langsam) Blinkt (langsam) Vorsicht		*1 / Schlafmodus
Blinkt (schnell) Aus Warmlauf des Geräts

*1 Überprüfen Sie den Status des Geräts mit Hilfe des Benutzer-Dienstprogramms. Einzelheiten zum Benutzer-Dienstprogramm entnehmen Sie bitte dem Handbuch für das Benutzer-Dienstprogramm.

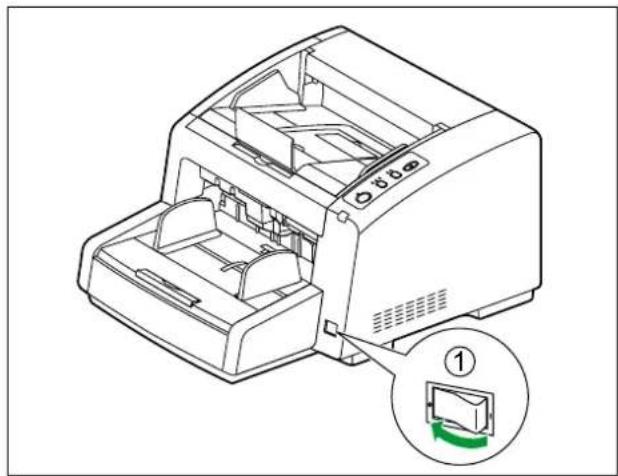

Einschalten des Scanners

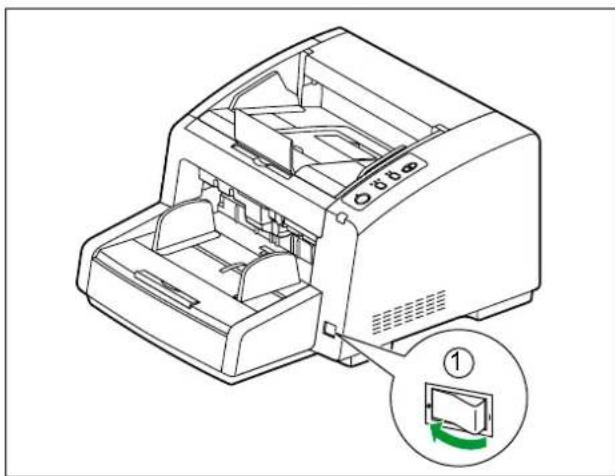

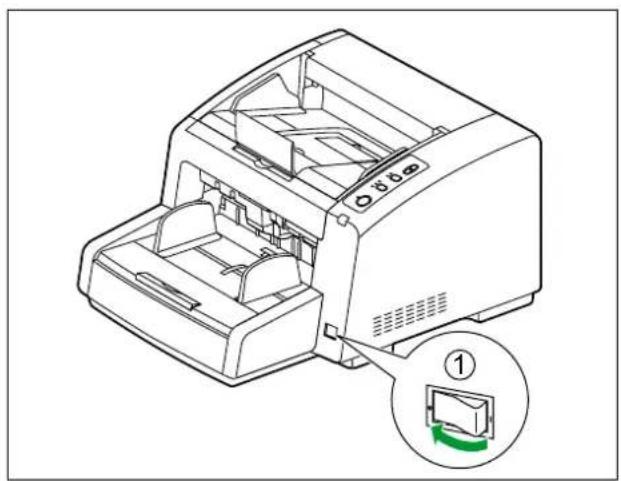

1. Stellen Sie den Netzschalter (①) des Scanners auf "I" (EIN).

• Die Bereitschaftsanzeige ( ②) leuchtet grün.

Dokumente vorbereiten

Geeignete Dokumente

Folgende Vorlagen können mit diesem Scanner verwendet werden.

Dokumentenformat

48-297 mm Einzugsrichtung 70*-432 mm

* Manueller Zuführmodus oder Modus für dickes Papier: 100 mm

Zulässige Papierstärke und Anzahl der Blätter

Papierstärke:

Dünn 20–50 g/m²

Normal 50–157 g/m²

Dick 157–209 g/m²

Höchstanzahl der Blätter auf dem Einzugtablett

Papierstärke (g/m2)	20	40 50 64	75 80 90	104 157 209
Maximal zulässige Anzahl von Blättern	500	350 320	300 250 240	210 180	120 100

• Die oben genannten Zahlen sind Richtwerte und beziehen sich auf die niedrigste Position des Einzugtabletts und auf frisches Papier. Zur Höhenverstellung des Einzugtabletts, siehe "Die Höhe des Einzugtabletts verändern" (Seite 24).
• Die Anzahl der Blätter hängt von der Qualität des verwendeten Papiers ab. Sollte es zu Problemen beim Papiereinzug kommen, verringern Sie die Anzahl der Dokumente auf dem Einzugtablett.

Vorlagentypen

• Normalpapier • Recyclingpapier• Hartpostpapier • OCR-Papier (Klarschrift-Belegleser-Papier)• Zeitungspapier • Bankschecks• Chemisches Durchschreibepapier • Transparentpapier

Vorlagen müssen zusätzlich folgende Bedingungen erfüllen

Rollneigung
Faltung

Vorlagen unterschiedlicher Größe und Stärke

Papierstärke der Vorlage Das Verhältnis zwischen der dünnsten und der dicksten Seite in Bezug auf die Papierstärke muss geringer als 1,5 sein.

Dokumentenformat Das Verhältnis zwischen der größten und der kleinsten Seite in Bezug auf Breite und Höhe muss geringer als 1,5 sein.Beispiel: Ist das Format der kleinsten Seite im A4, sind für die größte Seite Formate bis A3 möglich und ist das Format der kleinsten Seite A6, ist für die größte Seite das Format A5 möglich.

Ungeeignete Dokumente

Folgende Arten von Vorlagen können möglicherweise nicht eingescannt werden:

• Zerrissene Dokumente oder Dokumente, deren Rand beschädigt ist
• Wellige, verknitterte oder gefaltete Dokumente
• Kohlepapier
• Dicke oder unregelmäßig geformte Vorlagen, wie Umschläge, zusammen geklebte Blätter, usw.
• Perforiertes oder gelochtes Papier
• Beschichtetes Papier

Vorlagen aus folgenden Materialien nicht mit dem Scanner verwenden:

- Thermopapier

- Fotografien

- Folien für Overheadprojektoren, andere Kunststofffolien, Stoff oder Metallfolien

- Papiervorlagen mit Unregelmäßigkeiten wie Brief- oder Heftklammern sowie Leim- oder Klebstoffresten

- Dokumente mit feuchter Tinte oder Zinnober-Stempelfarbe für Siegel

- Papier, das nicht rechteckig oder unregelmäßig zugeschnitten ist

Hinweise zu Dokumenten beim Scannen

- Abhängig vom Papiertyp können die Scanergebnisse beim Scannen von ungeeigneten Dokumenten oder sogar beim Scannen von geeigneten Dokumenten schlecht sein. Im Falle eines Papierstaus oder Doppeleinzugs beachten Sie folgende Punkte und scannen Sie erneut:

– Walzen und Sensoren reinigen.
– Anzahl der Blätter auf dem Einzugtablett verringern.
– Ausrichtung im Hochformat eingelegter Vorlagen zu Querformat ändern, oder umgekehrt.
– Legen Sie die zu scannenden Dokumente per Hand ein (manuelle Zufuhr).

- Wird die Erkennung für geheftete Dokumente verwendet, sollten Wellen oder Falten am hinteren Ende der Vorlage vollständig geglättet werden, bevor der Scanvorgang gestartet wird.

Einstellen der Papierzufuhr

Vor dem Scannen können Sie die Richtung der Papierausgabe, die Höhe des Einzugtabletts und die Papierstärke der Vorlagen einstellen.

Die Höhe des Einzugtabletts verändern

Zu Beginn des Scanvorgangs wird die Höhe des Einzugtabletts entsprechend der Menge des eingelegten Papiers so eingestellt, dass das Einzugtablett auf gleicher Höhe ist wie der Papiereinzug. Sie können die Dauer des Scanvorgangs abkürzen, indem sie die Höhe des Einzugtabletts vorher selbst einstellen.

Drücken Sie die Taste Einzugtablett ([▲] oder [▼], um das Einzugtablett auszurichten.

Für das Einzugtablett sind drei Höheneinstellungen möglich:

Höhe des Einzugtab-letts	mögliche Anzahl der Blätter auf dem Einzugtablett
Hoch 100 Blatt
Mittel 200 Blatt
Niedrig 300 Blatt

• Diese Angaben beziehen sich auf frisches Papier, Papiergewicht 64 g/m².

Die Papierstärke einstellen

Um Doppeleinzug oder Papierstau zu vermeiden, können Sie die Papierstärke entsprechend der Stärke der Vorlagen einstellen.

Drücken Sie die Papierstärken-Taste, um die entsprechende Einstellung auszuwählen.

Die folgenden Einstellungen sind möglich:

Papierstärke	Papierstär-ken-Anzeige*1	Anwendung
Dünn20–50 g/m2		Beim Scannen von dünnem Papier oder Papier mit einer rauen Oberfläche, z. B. NCR-Papier (Selbstdurchschreibepapier)
Normal50–157 g/m2		Bei Verwendung von normalem Papier, z. B. Normal-Kopierpapier
Dick157–209 g/m2		Beim Scannen von dickem Papier oder Papier mit einer glatten Oberfläche, z. B. Karton
Auto20–157 g/m2		Wenn Vorlagen verschiedener Papierstärken eingescannt werden sollenBei dieser Einstellung kann sich der Scanvorgang etwas verlangsamen.

Auswählen des Ausgabepfads

Gescannte Vorlagen können an der Vorderseite oder an der Rückseite des Geräts ausgegeben werden. Der Ausgabepfad verändert sich automatisch, je nachdem, ob das Fach für geraden Pfad geöffnet ist oder nicht.

Fach für geraden Pfad Ausgabepfad

Geschlossen Vorderseite (Ausgabefach)

Geöffnet Rückseite (Fach für geraden Pfad)

• Wenn Sie Vorlagen der Papierstärke 0,2–0,6 mm einscannen, z. B. gefaltete Vorlagen, wählen Sie den geraden Pfad.
• Falls Sie in einem geraden Pfad scannen, vergewissern Sie sich, dass für die Ausgabe langer Vorlagen genügend Platz vorhanden ist.
• Falls Sie Probleme haben, gescannte Dokumente zu entfernen, sollten Sie den Scanner mit der Vorderseite (A) nach rechts stellen, wie auf der Abbildung zu sehen.

Dieser Scanner scannt sowohl Vorlagen mit gleichem Seitenformat, als auch Dokumente, deren Seiten unterschiedlich groß sind.

Hinweis

- Entfernen Sie vor dem Scannen alle Brief- und Heftklammern von den Dokumenten. Andernfalls besteht die Gefahr, dass sowohl das Gerät als auch die Vorlage beschädigt wird.

• Wellige Vorlagen können einen Papierstau verursachen und so das Dokument beschädigen. Vor dem Scannen daher darauf achten, dass das Dokument glatt ist.
• Bitte vergleichen Sie beim Scannen wichtiger Dokumente die Anzahl der Originalseiten mit der Anzahl der gescannten Seiten.
• Nehmen Sie die Vorlagen nach dem Scannen aus dem Ausgabefach.

Scannen von Dokumenten mit gleichem Seitenformat

1. In der Systemsteuerung die ADF-Auswahltaste [⊥] oder die Taste für manuelle Zufuhr [⊥] drücken.

Hinweis

• Wenn sie die manuelle Zufuhr wählen, legen Sie bitte jeweils nur 1 Blatt ein.

• Verwenden Sie die manuelle Zufuhr, wenn sie wichtige oder gebundene Dokumente einscannen.

• Fächern Sie die Vorlagen auf.

- Zusammengeheftete oder übereinander gestapelte Blätter (wie beispielsweise in einem Aktenordner) müssen voneinander getrennt werden.

① Fächern Sie den Dokumentenstapel auf, sodass die Blattkanten sich voneinander lösen.
② Halten Sie sie an den Seiten fest und biegen sie den Papierstapel wie in der Abbildung.
③ Um die Vorlagen zu glätten, fassen Sie sie fest an und ziehen Sie sie wie in der Abbildung gleichzeitig nach rechts und links.

Falls notwendig, wiederholen Sie diese Schritte mehrmals.

1. Legen Sie die Vorlagen sorgfältig und bündig zusammen.

2. Stellen Sie die Dokumentenführungen (①) so ein, dass sie die Kanten der Vorlagen fast berühren.

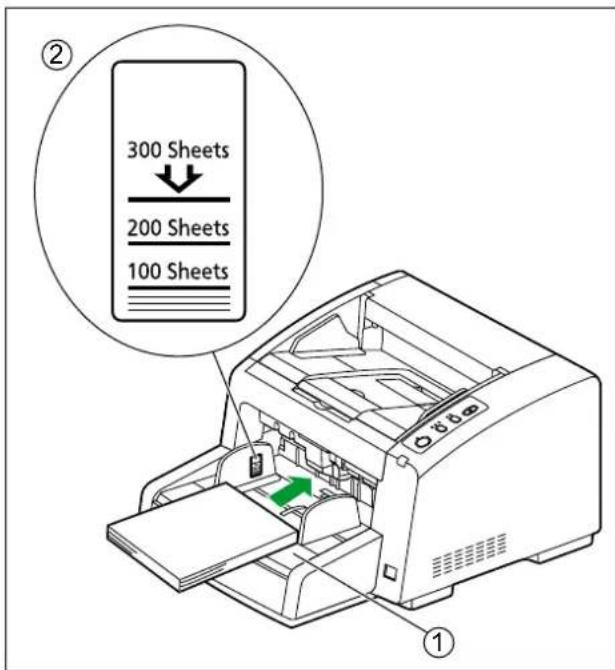

1. Legen Sie die Dokumente so in das Einzugtablett ①), dass die zu scannenden Seiten nach oben zeigen. Schieben Sie die Dokumente bis zum Anschlag in Richtung des Pfeils.

300 Sheets 200 Sheets 100 Sheets

Hinweis

• Die Stapelhöhe der eingelegten Dokumente sollte nicht über die Markierung ( ②) auf der Dokumentenführung reichen. Dies kann einen Papierstau oder Schiefeinzug zur Folge haben.

• Die Scanbreite ist unterschiedlich bei KV-S4065CL / KV-S4085CL und KV-S4065CW / KV-S4085CW. KV-S4065CL / KV-S4085CL: 227 mm KV-S4065CW / KV-S4085CW: 302 mm

1. Schieben Sie die Dokumentenführungen so zusammen, ( ①) dass Sie der Breite der Vorlagen entsprechen.

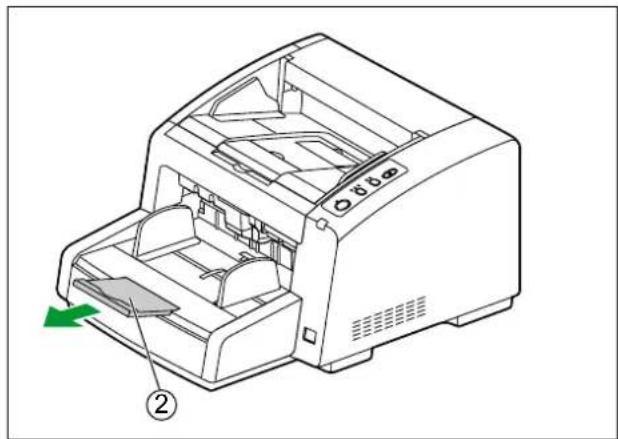

Einscannen von langen Papierformaten

Ziehen Sie die Verlängerung des Einzugtabletts (②) heraus.

- Wenn Sie auf die Start/Stopp-Taste drücken, nachdem Sie die Vorlage auf das Einzugstablett gelegt haben, wird das Einzugstablett in eine Stellung angehoben, aus der die Seiten sofort eingezogen werden können.

1. Schieben Sie die Ausgabe-Dokumentenführungen (①) so zusammen, dass sie der Breite der Vorlagen entsprechen und ziehen Sie den Ausgabeanschlag heraus (②).

- Es kann zu Papierstaus an der Ausgabe kommen, wenn Sie Dokumente scannen ohne den Ausgabeanschlag (②) heraus zu ziehen.

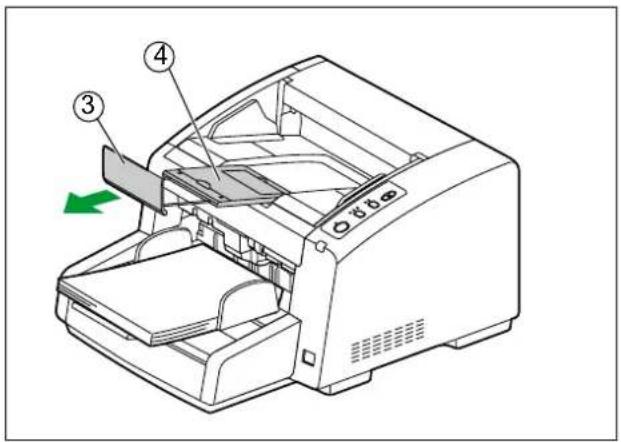

Einscannen von langen Papierformaten

Stellen Sie den Ausgabeanschlag (③) und das Verlängerungsunterfach (④) entsprechend des Dokumentenformats ein.

Einscannen von kurzen Papierformaten

Falls Sie ähnliche Vorlagen wie auf der Abbildung einscannen, sollten Sie den

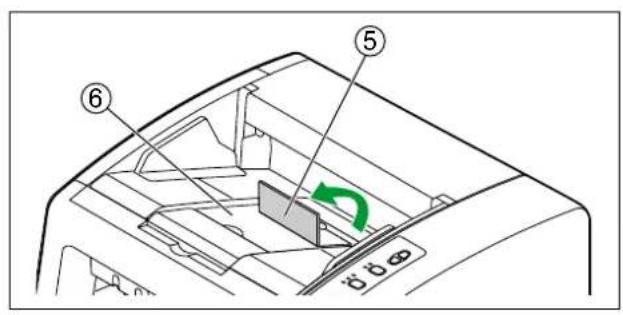

Papierausgabe-Hilfsanschlag (⑤) vollständig hochklappen und das Verlängerungsunterfach (⑥) auf die Vorlagengröße abstimmen.

Scan-Richtung Dokument

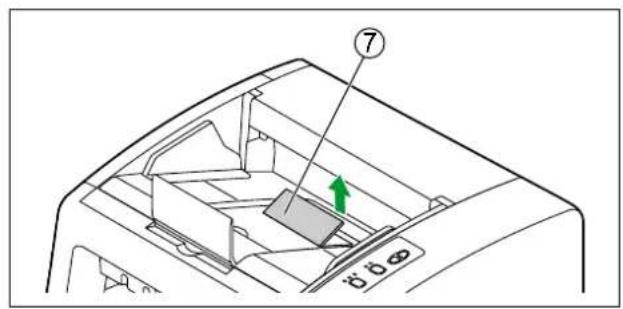

Einscannen von wenigen Vorlagen

Klappen sie den Papierausgabe-Hilfsanschlag nur leicht heraus (7).

- Wegen der verringerten Fallhöhe legen sich die Vorlagen bei der Ausgabe gleichmäßig übereinander.

⑦ ööö

1. Öffnen Sie die entsprechende Anwendersoftware ^1 und beginnen Sie den Scanvorgang.

*1 Die Programme RTIV und QuickScan Pro Demo, die dem Gerät beigelegt sind, können zum Einscannen der Dokumenten verwendet werden.

Einscannen von Dokumenten mit verschiedenen Seitengrößen

Die Bedingungen, unter denen dies möglich ist, finden Sie unter "Vorlagen unterschiedlicher Größe und Stärke" (Seite 22).

- Wenn Sie optimale Ergebnisse erzielen möchten, kann es notwendig sein, Vorlagen mit verschiedenen großen Seiten nach Seitengröße anzuordnen.

1. In der Systemsteuerung die ADF-Auswahltaste drücken und den automatischen Einzug wählen [.]

2. Fächern Sie die Vorlagen auf.

- Zusammengeheftete oder übereinander gestapelte Blätter (wie beispielsweise in einem Aktenordner) müssen voneinander getrennt werden.

① Fächern Sie den Dokumentenstapel auf, sodass die Blattkanten sich voneinander lösen.
② Halten Sie sie an den Seiten fest und biegen sie den Papierstapel wie in der Abbildung.
③ Um die Vorlagen zu glätten, fassen Sie sie fest an und ziehen Sie sie wie in der Abbildung gleichzeitig nach rechts und links.

Falls notwendig, wiederholen Sie diese Schritte mehrmals.

Hinweis

- Fächern Sie die Seiten jeweils nach unterschiedlicher Seitengröße auf.

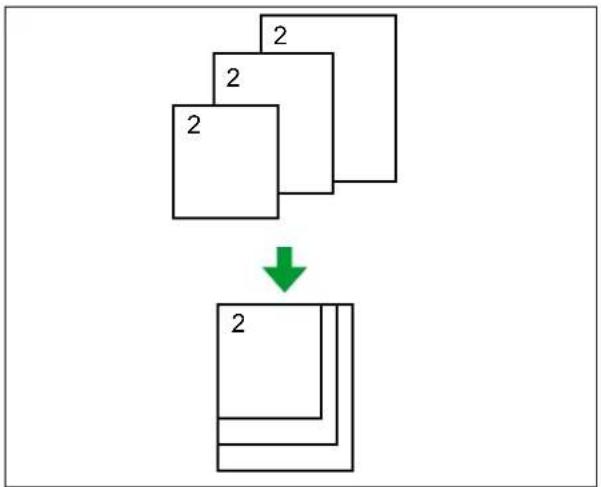

1. Legen Sie die Vorlagen an einer Seite bündig zusammen.

1. Ziehen Sie die Dokumentenführungen so weit wie möglich auseinander (①).

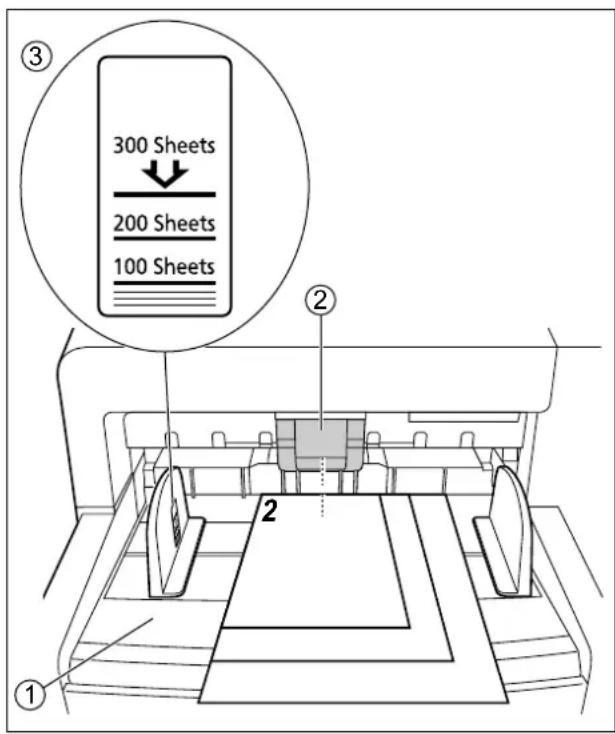

1. Legen Sie die Dokumente so in das Einzugtablett ①), dass die zu scannenden Seiten nach oben zeigen.

- Richten Sie die Vorlagen so aus, dass die Mitte des kleinsten Blatts mittig von den Papiereinzugswalzen eingezogen wird ②). Wenn das Dokument nicht korrekt ausgerichtet ist, kommt es zu Problemen beim Einzug.

300 Sheets 200 Sheets 100 Sheets ① ② ③

Hinweis

• Die Stapelhöhe der eingelegten Dokumente sollte nicht über die Markierung ( ③) auf der Dokumentenführung reichen. Dies kann einen Papierstau oder Schiefeinzug zur Folge haben.
- Es kann bei manchen Papiersorten vorkommen, dass die Vorlagen beim Einzug verrutschen. In diesem Fall verringern Sie bitte die Anzahl der Vorlagen.
• Die Scanbreite ist unterschiedlich bei KV-S4065CL / KV-S4085CL und KV-S4065CW / KV-S4085CW.

KV-S4065CL / KV-S4085CL: 227 mm

KV-S4065CW / KV-S4085CW: 302 mm

1. Bewegen Sie rechte Dokumentenführung (①) zunächst nicht. Schieben sie die die linke Dokumentenführung (②) auf die den linken Rand des Vorlagenstapels zu.

1. Belassen Sie die linke Dokumentenführung (①) unverändert und verschieben Sie nun die rechte Dokumentenführung (②) entsprechend der Vorlagenbreite.

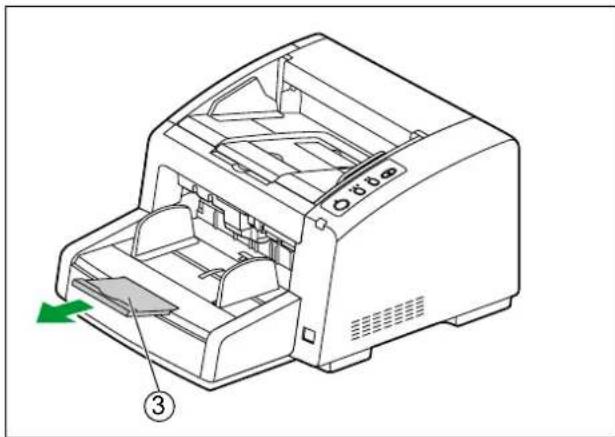

Einscannen von langen Papierformaten

Ziehen Sie die Verlängerung des Einzugtabletts (③) heraus.

- Wenn Sie auf die Start/Stopp-Taste drücken, nachdem Sie die Vorlage auf das Einzugstablett gelegt haben, wird das Einzugstablett in eine Stellung angehoben, aus der die Seiten sofort eingezogen werden können.

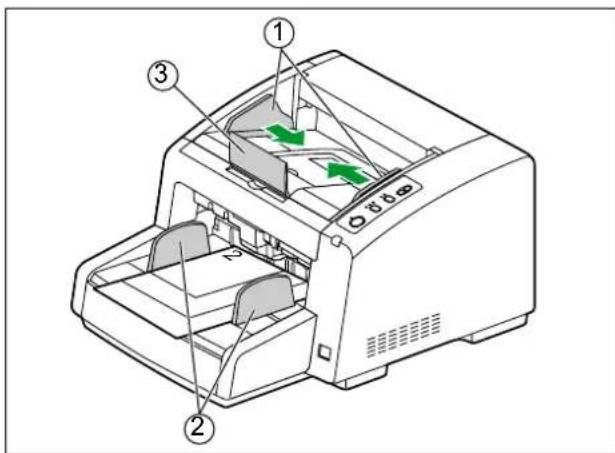

1. Schieben Sie die Ausgabe-Dokumentenführungen (①) so zusammen, dass sie der Breite der Dokumentenführungen entsprechen (②), und ziehen Sie den Ausgabeanschlag heraus (③).

- Es kann zu Papierstaus an der Ausgabe kommen, wenn Sie Dokumente scannen ohne den Ausgabeanschlag (③) heraus zu ziehen.

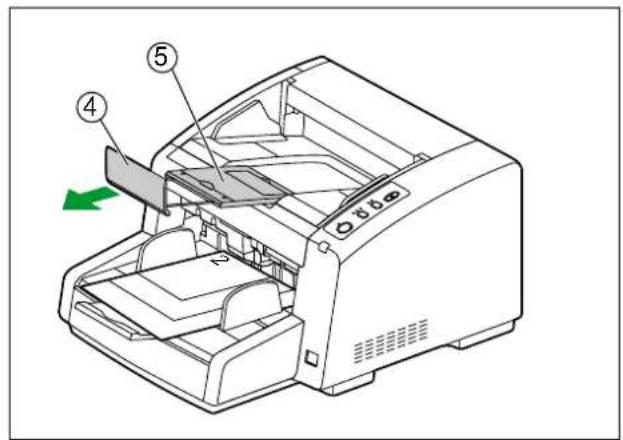

Einscannen von langen Papierformaten

Stellen Sie den Ausgabeanschlag (④) und das Verlängerungsunterfach (⑤) entsprechend dem größten Vorlagenformat ein.

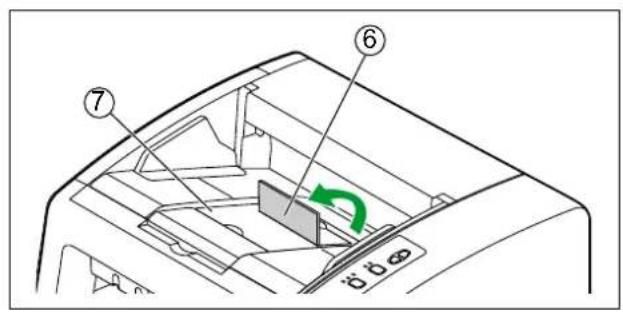

Einscannen von kurzen Papierformaten

Falls Sie ähnliche Vorlagen wie auf der Abbildung einscannen, sollten Sie den Papierausgabe-Hilfsanschlag (⑥) vollständig hochklappen und das Verlängerungsunterfach (⑦) auf die Vorlagengröße abstimmen.

Scan-Richtung Dokument

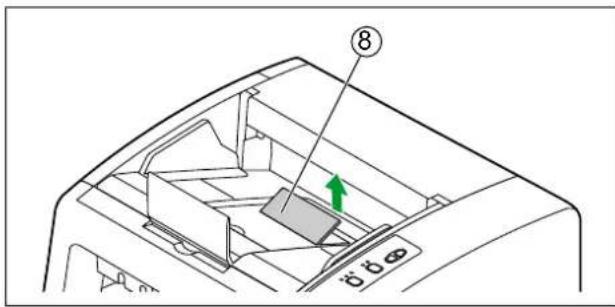

Einscannen von wenigen Vorlagen

Klappen sie den Papierausgabe-Hilfsanschlag nur leicht heraus (⑧).

- Wegen der verringerten Fallhöhe legen sich die Vorlagen bei der Ausgabe gleichmäßig übereinander.

⑧ öö

1. Öffnen Sie die entsprechende Anwendersoftware ^1 und beginnen Sie den Scanvorgang.

*1 Die Programme RTIV und QuickScan Pro Demo, die dem Gerät beigelegt sind, können zum Einscannen der Dokumenten verwendet werden.

Notiz

- Indem Sie die linke und rechte Dokumentenführung so weit wie möglich auseinanderziehen, können Sie ihre originale Position in der Mitte wieder einstellen.

Verwenden von Kontrollblättern

Mit Kontrollblättern können Sie die Scaneinstellungen im Verlauf eines Scanvorgangs ändern. Indem Sie in einen Vorlagenstapel ein Kontrollblatt einfügen, können Sie die Scaneinstellungen aller nachfolgenden Seiten ändern.

Kontrollblätter finden Sie auf der mitgelieferten CD-ROM.

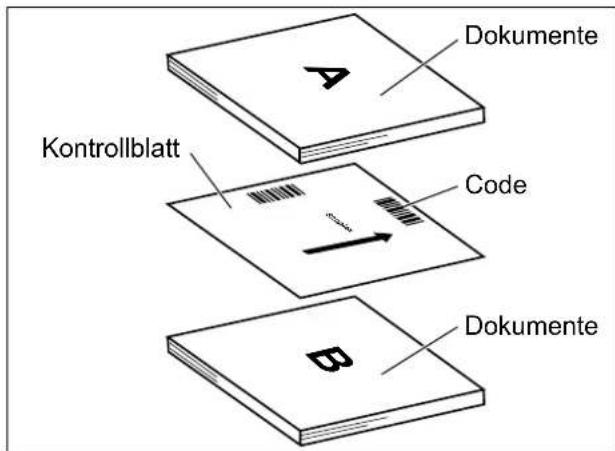

Dokumente A Kontrollblatt Code B Dokumente

Funktionen, für die Kontrollblätter verfügbar sind

Simplex, Duplex, Binär, 256-Stufen-Grau, Farbe, dynamischer Schwellenwert, Pixelschattierung, Fehlerstreuung, Funktion 1–9, Trennblatt

Notiz

• Mehrere Kontrollblätter können verwendet werden.
• Zum Arbeiten mit Kontrollblättern muss Ihre Scansoftware Kontrollblätter unterstützen. Informationen über das Scannen mit Kontrollblättern finden Sie im Handbuch Ihrer Scansoftware.
• Kontrollblätter können mit Hilfe der beigelegten CD-ROM ausgedruckt werden.

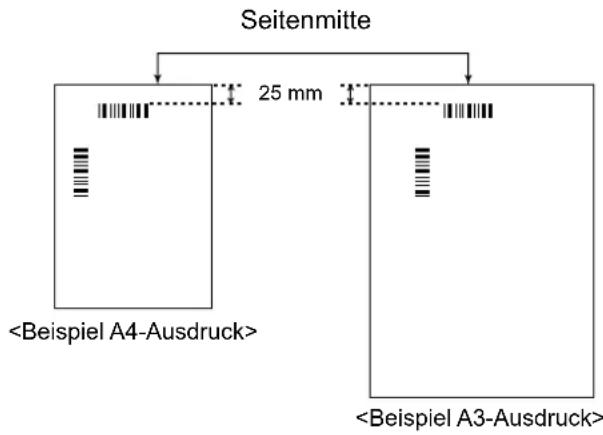

Drucken von Kontrollblättern

• Drucken Sie das Kontrollblatt in der angegebenen Größe aus; vergrößern oder verkleinern Sie es nicht.
• Achten Sie beim Drucken des Steuerblatt darauf, dass das Muster einen Abstand von 25 mm vom oberen Rand der Seite hat und horizontal zentriert ist.

Seitenmitte 25 mm

• Verwenden Sie ein Kontrollblatt, das so groß ist wie das zu scannende Dokument.
• Achten Sie darauf, dass das Kontrollblatt nicht verschmutzt. Kontrollblatt nicht falten oder knicken. Andernfalls kommt es zu Problemen beim Einscannen.
• Weiterführende Angaben zu Kontrollblättern und Trennblättern finden Sie im Abschnitt "2.40 Steuerblatt erfassen" im PIE-Handbuch.

Kontrollblätter drucken

Notiz

• Für das Drucken von Kontrollblättern muss Adobe ^ Reader ^ auf Ihrem Computer installiert sein.

• Informationen über das Ändern der Druckeinstellungen finden Sie im Handbuch Ihres Druckers.

• Legen Sie die CD-ROM in das CD- bzw. DVD-Laufwerk Ihres Computers ein.

• Wenn bei Ihrem Computer die Funktion "Autorun" aktiviert ist, beginnt der Installationsvorgang automatisch.
  • Das Fenster "Setup" erscheint.

Notiz

• Wenn unter Windows Vista das AutoPlay-Dialogfeld erscheint, klicken Sie auf "CDRun.exe".

• Wenn das Programm nicht automatisch startet, wählen Sie unter [Arbeitsplatz] ([Computer] unter Windows Vista) das CD/DVD-Laufwerk und doppelklicken Sie dann auf "CDRun.exe".

• Wählen Sie den entsprechenden Scanner aus.

• Wählen aus der Liste [Handbücher] die Option [Steuerblatt] aus.

• Drucken Sie die Kontrollblätter im gleichen Format wie Ihre Vorlage aus.

Einstellen der Hintergrundfarbe

Sie können die Einstellung für die Hintergrundfarbe beim Scanvorgang von schwarz zu weiß verändern, indem Sie die Referenzplatte des Scanners umschalten. Die voreingestellte Hintergrundfarbe ist schwarz.

Hinweis

- Stellen Sie die vordere und hintere Referenzplatte auf die gleiche Farbe ein. Unterscheiden sich die Einstellungen für vorne und hinten, wird die Vorlage nicht korrekt gescannt.

- Jedes Mal, wenn Sie die Hintergrundfarbe gegenüber der vorherigen Einstellung verändern, müssen Sie auch die Schattiereinstellung anpassen (Seite 83).

Die Referenzplatte umschalten

1. Stellen Sie den Netzschalter ( ①) des Scanners auf "○(AUS).

- Nehmen Sie alle Dokumente aus dem Ausgabefach.

1. Ziehen Sie die Fronttür-Entriegelung ( ①) nach vorn und öffnen Sie die Fronttür (②).

1. Verstellen Sie den Referenzplattenhebel (R) (①) und den Referenzplattenhebel (F) (②).

- Wählen Sie die Hebelposition entsprechend der gewünschten Farbe des Hintergrunds.

Weiß Schwarz

1. Schließen Sie die Fronttür.

- Drücken Sie die Fronttür auf beiden Seiten langsam nach unten bis sie einrastet.

1. Stellen Sie den Netzschalter des Scanners auf "|" (EIN).

Papierstau beseitigen

Zerrissenes, dünnes oder Papier, das am oberen Rand zerknittert ist, kann Papierstaus verursachen. Im Falle eines Papierstaus, entfernen Sie das eingeklemmte Blatt und beachten Sie folgende Hinweise.

VORSICHT

• Die Bildsensor-Abdeckungen werden bei längerem Betrieb des Scanners sehr heiß. Warten Sie, bis die Bildsensor-Abdeckungen abgekühlt sind, bevor Sie das gestaute Papier entfernen.

1. Ziehen Sie die Fronttür-Entriegelung (①) nach vorn und öffnen Sie die Fronttür (②).

- Nehmen Sie alle Dokumente aus dem Ausgabefach.

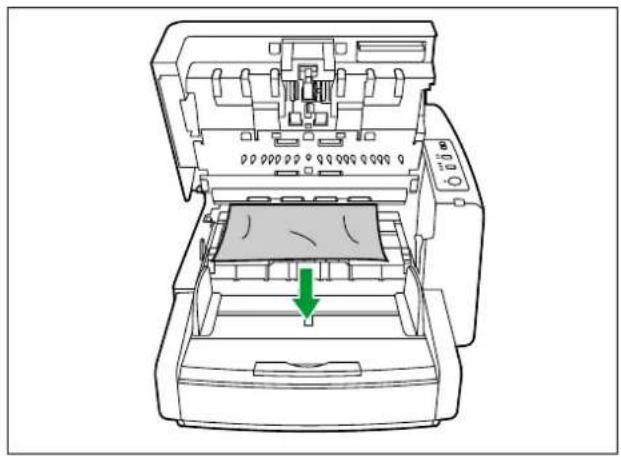

2. Bei einem Papierstau in Inneren des Scanners:

Ziehen Sie das gestaute Papier aus dem Inneren des Scanners nach vorn.

Bei einem Papierstau an der Ausgabe:

Ziehen Sie das gestaute Papier vom Ausgabeschacht (①) weg, hin zur Vorderseite des Geräts.

3. Schließen Sie die Fronttür.

- Drücken Sie die Fronttür auf beiden Seiten langsam nach unten bis sie einrastet.

Reinigung des Scanners

Reinigung der Außenseite

Hinweis

• Auf keinen Fall Farbverdünner, Benzin oder Reinigungsmittel mit Scheuerwirkung oder mit Tensiden zur Reinigung der Scanner-Außenseite verwenden.

• Reinigen Sie den Scanner mindestens einmal im Monat.

• Stellen Sie den Netzschalter (①) des Scanners auf "○(AUS).

1. Reinigen Sie die Abdeckung mit einem weichen Tuch.

- Dokumenteneinzug ( ①) und Ausgabeschacht ②) verschmutzen leicht. Achten Sie darauf, dass beide gereinigt werden.

1. Entfernen Sie den Schmutz und Staub von den Ausgängen des Kühllüfters ( ①) mit einer Bürste.

Reinigung des Geräteinneren

Notiz

• Reinigen Sie den Scanner mindestens einmal pro Woche bzw. jeweils nach dem Scannen von 20.000 Seiten.
• Reinigen Sie Walzen und Sensoren, falls es häufig zu Papierstaus oder Doppeleinzug kommt.
• Falls die Doppeleinzugserkennung nicht einwandfrei funktioniert, reinigen Sie die Detektoren.
• Wenn schwarze oder weiße Linien auf den gescannten Bildern zu sehen sind, reinigen Sie die Bildsensor-Abdeckungen.
• Wenn die zu scannenden Vorlagen verschmutzt sind, werden auch Teile des Geräts verschmutzt. Reinigen Sie das Gerät häufig um einwandfreies Scannen zu gewährleisten.

Hinweise zum Walzenreinigungspapier

Trennen Sie die Verpackung an der gepunkteten Linie auf (①) und entnehmen Sie das Walzenreinigungspapier.

• Bewahren Sie das Walzenreinigungspapier außerhalb der Reichweite kleiner Kinder auf.
• Bewahren Sie das Walzenreinigungspapier nicht in direktem Sonnenlicht und bei Temperaturen von über 40 °C auf.
• Das Walzenreinigungspapier ausschließlich zum Reinigen der Walzen und Abdeckungen des Bildsensors verwenden.
• Weitere Informationen zum Walzenreinigungspapier finden Sie im Sicherheitsdatenblatt. Bitte erkundigen Sie sich bei Ihrem Panasonic-Vertragshändler nach dem Sicherheitsdatenblatt.

Notiz

- Der Reinigungsalcohol des Walzenreinigungspapiers verflüchtigt sich, wenn die Verpackung lange vor dem Gebrauch geöffnet wird.

Verwenden Sie das Walzenreinigungspapier daher unverzüglich nach dem Öffnen der Verpackung.

- Das Walzenreinigungspapier (KV-SS03) ist über Ihren Fachhändler erhältlich.

Mehr zu Zubehörteilen und Verbrauchsmaterialien:

Erkundigen Sie sich unter der Telefonnummer 1-866-823-0002 (nur in den USA) oder bei Ihrem Fachhändler.

Reinigung der Walzen

VORSICHT

- Achten Sie darauf, dass das Fach für den geraden Pfad geschlossen ist, wenn Sie die Walzen und die untere Bildsensor-Abdeckung (A) abwischen. Das Berühren des Bereichs mit Aussparungen kann zu Verletzungen führen.

Bereich mit Aussparungen A Bildsensor- Abdeckung Fach für geraden Pfad

• Die Bildsensor-Abdeckungen werden bei längerem Betrieb des Scanners sehr heiß. Reinigen Sie die Bildsensor-Abdeckungen, nachdem das Gerät abgekühlt ist.

1. Stellen Sie den Netzschalter des Scanners auf " "(AUS).

2. Ziehen Sie die Fronttür-Entriegelung (①) nach vorn und öffnen Sie die Fronttür (②).

1. Reinigen sie die Oberflächen der Walzen mit dem Walzenreinigungspapier (Seite 50) von Verunreinigungen.

Abwischen der Walzen

Andrückwalze, Papiereinzugswalzen

• Nachdem Sie die Andrückwalze entfernt haben, reinigen Sie vorsichtig die Walzenoberfläche und beachten Sie beim Abwischen die auf der Abbildung angegebene Pfeilrichtung. Unsachgemäße Reinigung kann die Walze beschädigen oder auf der Achse verschieben. Eine Anleitung zum Ausbau der Andrückwalze finden Sie unter "Ersetzen der Andrückwalze" (Seite 65).
• Reinigen Sie die anderen Walzen und beachten Sie beim Abwischen die auf der Abbildung angegebenen Pfeilrichtungen. Drehen Sie die Walze langsam mit den Fingern und reinigen Sie die gesamte Walzenoberfläche. Falls sich die Walze beim Reinigen dreht, halten Sie sie vorsichtig mit dem Finger fest.

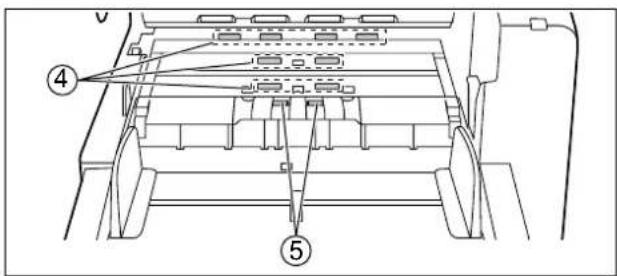

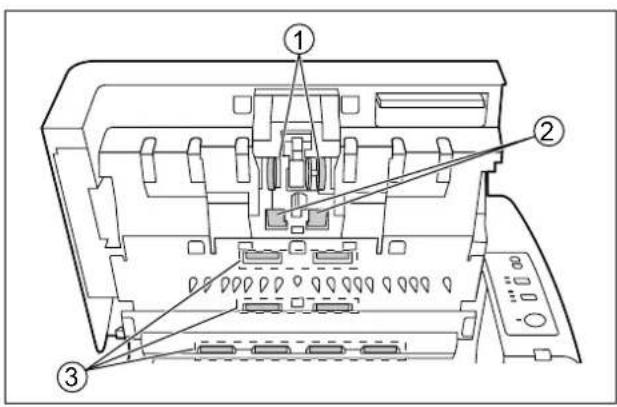

Anordnung der Walzen

① Papiereinzugswalzen
② Trennwalzen
③ Freilaufwalzen

④ Antriebswalzen
⑤ Andrückwalze

Ansicht, linke Seite

1. Schließen Sie die Fronttür.

- Drücken Sie die Fronttür auf beiden Seiten langsam nach unten bis sie einrastet.

1. Stellen Sie den Netzschalter des Scanners auf " "|(EIN).

2. Stellen Sie den Walzenreinigungszähler im Benutzer-Dienstprogramm auf 0 zurück.

3. Starten Sie das Benutzer-Dienstprogramm und wählen Sie im Fenster die Schaltfläche [Zähler rückstellen] (②), um den Zähler "Nach Walzenreinigung" (①) auf 0 zu setzen.

4. Einzelheiten entnehmen Sie bitte dem Handbuch für das Benutzer-Dienstprogramm.

Benutzer Dienstprogramm Scanner-Status Fehlercode: Belegt zum Scanner-Fehler vor. Scanner-Informieren Model: KV S4005CV/ Firmware Version: 1.00 Spischer Vorderseite: 16 MB Spischer Rückseite: 16 MB Schmidseite: 37 USB (2.0) Vor-Scanner-Einduckwell: Aktivieren Nach-Scanner-Einduckwell: Aktivieren Scanner-Zahl System: 0 Alle Zahlter aktusheken(L) Nach Wabenerinigung: 0 (MORSICHT 20000) Nach Wabenaustausch: 0 (MORSICHT 40000) Zahlen rückstellen (L) Zahlen rückstellen (E) Hills(H) Scanner-wahlen (Q) Informationen spichens(I)... Schließen ① ②

Reinigen der Sensoren und Bildsensor-Abdeckungen

VORSICHT

- Achten Sie darauf, dass das Fach für den geraden Pfad geschlossen ist, wenn Sie die Walzen und die untere Bildsensor-Abdeckung (A) abwischen. Das Berühren des Bereichs mit Aussparungen kann zu Verletzungen führen.

Bereich mit Aussparungen A Bildsensor- Abdeckung Fach für geraden Pfad

• Die Bildsensor-Abdeckungen werden bei längerem Betrieb des Scanners sehr heiß. Reinigen Sie die Bildsensor-Abdeckungen, nachdem das Gerät abgekühlt ist.

1. Stellen Sie den Netzschalter des Scanners auf " (AUS).

2. Ziehen Sie die Fronttür-Entriegelung (①) nach vorn und öffnen Sie die Fronttür (②).

1. Verschmutzungen auf den Sensoren zunächst mit dem mitgelieferten Blasepinsel entfernen (①), dann die Bildsensor-Abdeckungen mit dem Walzenreinigungspapier abwischen (Seite 50).

Säubern der Sensoren und Reflektoren

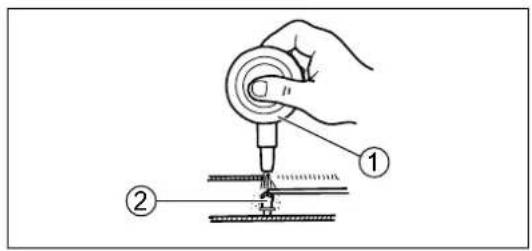

Nehmen Sie den Pinsel vom Blasebalg (①) ab, halten Sie den Blasebalg an die Öffnungen der Sensoren und Reflektoren (②) sowie an die Vertiefungen an den Förderwalzen (②), und blasen Sie Schmutzablagerungen ab (siehe Abbildung unten).

Anordnung der Sensoren

③ Wartesensor
④ Sensoren für Schiefeinzug
⑤ Doppeleinzugserkennung (Bei dem Gerät KV-S4065CL / KV-S4065CW gibt es nur 1 mittigen Sensor für Doppeleinzugserkennung.)
⑥ Startsensor
⑦ Bildsensor-Abdeckung (B)
⑧ Doppeleinzugserkennung (Bei dem Gerät KV-S4065CL / KV-S4065CW gibt es nur 1 mittigen Sensor für Doppeleinzugserkennung.)
⑨ Papiersensor
⑩ Bildsensor-Abdeckung (F)

V ⑩ ⑨ ⑧

Ansicht, linke Seite

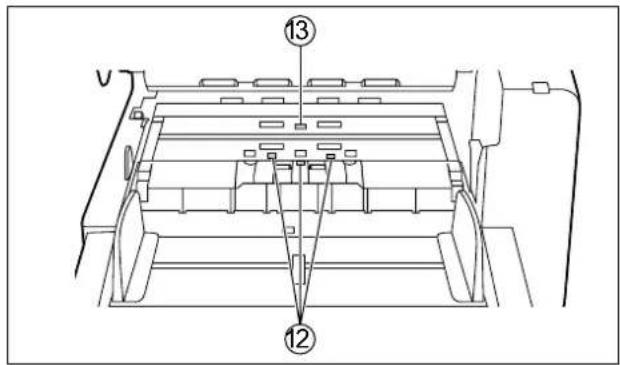

Anordnung der Reflektoren

13 12

⑫ Reflektoren
⑬ Vertiefungen

Ansicht, linke Seite

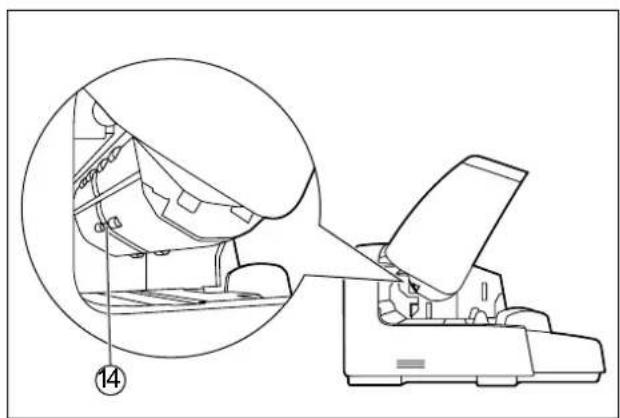

1. Öffnen Sie die Abdeckung der Papiereinzugswalze (①) und entfernen Sie etwaige Verschmutzungen auf dem Sensor für Rutscherkennung (②) mit dem Blasebalg. Drehen Sie hierbei die Sensorscheibe.

1. Schließen Sie die Fronttür.

- Drücken Sie die Fronttür auf beiden Seiten langsam nach unten bis sie einrastet.

1. Stellen Sie den Netzschalter des Scanners auf " "|(EIN).

Ersatzteile und Erweiterungseinheiten

	Teilebezeichnung Teilenummer Anmerkungen
Ersatzteile	Walzenaustauschssatz• Papiereinzugswalze• Trennwalze• Andrückwalze	KV-SS033 –
	Walzenreinigungspapier KV-SS03	Siehe "Hinweise zum Walzenreinigungspapier" (Seite 50).
	Farbpatrone KV-SS021		Für zusätzliches Vordruckwerk.Die Anleitungen zum Ein und Ausbau finden Sie unter "Einsetzen der Farbpatrone" (Seite 75).
Erweiterungseinheit	Vordruckwerk KV-SS014		Druckt Text und Zahlen auf Dokumente. Enthält bereits eine Farbpatrone.Die Anleitung zum Einbau finden Sie unter "Installieren des Vordruckwerks" (Seite 70).

Notiz

- Um Ersatzteile oder Zubehör zu erwerben, wenden Sie sich an das Geschäft, in dem Sie den Scanner erworben haben.

Wann ist das Ersetzen von Teilen notwendig?

Wir empfehlen den Austausch von Papiereinzugswalzen, Trennwalzen und Andrückwalze nach dem Scannen von jeweils 400.000 Seiten. (Diese Angabe bezieht sich auf das Einscannen von 400.000 Seiten Normalpapier. Der verwendete Papiertyp und andere Faktoren können die tatsächliche Lebensdauer der Walzen beeinflussen.)

Austauschen von Teilen

Falls es nach Reinigen der Walzen (Seite 51) weiterhin häufig zu Doppeleinzug oder Papierstaus kommt, wenden Sie sich an Ihren Händler und bestellen Sie einen Walzenaustauschatsz (KV-SS033) und ersetzen Sie Papiereinzugswalzen, Trennwalzen und Andrückwalze.

Ersetzen der Papiereinzugswalzen und der Trennwalzen

WARNUNG

- Bewahren Sie die Trennwalzen bzw. Papiereinzugswalzen außerhalb der Reichweite kleiner Kinder auf. Es besteht die Gefahr des Verschluckens. Sollten der Verdacht auf Verschlucken bestehen, suchen Sie mit dem Kind umgehend einen Arzt auf.

1. Stellen Sie den Netzschalter ( ①) des Scanners auf " (AUS) und ziehen Sie den Netzstecker ab.

1. Ziehen Sie die Fronttür-Entriegelung (①) nach vorn und öffnen Sie die Fronttür (②).

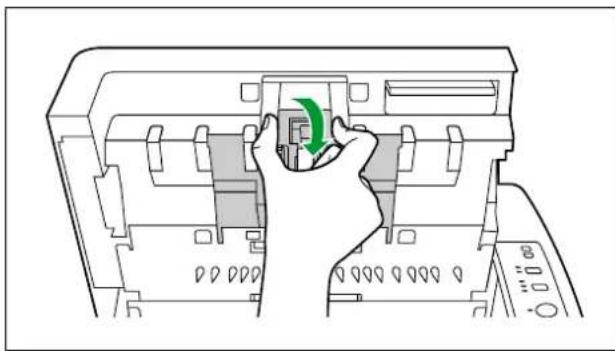

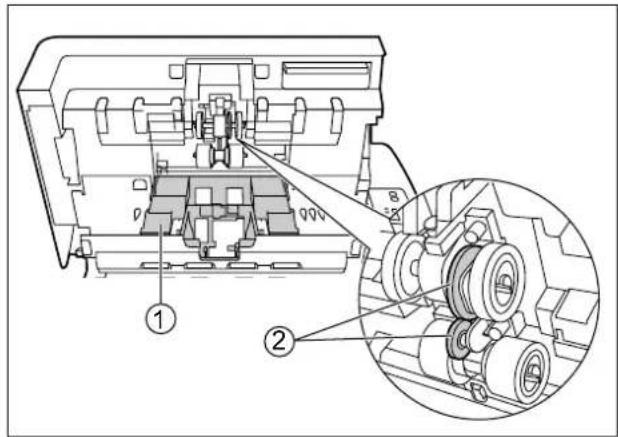

1. Drücken Sie auf beiden Seiten der Abdeckung der Papiereinzugswalze nach innen und ziehen Sie sie dann zum Öffnen nach vorn.

1. Drehen Sie das Walzenende (①) so, dass es zu Ihnen hinzeigt, öffnen Sie das Ende und entfernen Sie die Walze von der Welle.

- Entnehmen Sie dann die Papiereinzugswalzen ( ②) und die Trennwalzen (③).

1. Entnehmen Sie die neuen Papiereinzugswalzen und Trennwalzen aus dem optionalen Walzenaustauschatsz (KV-SS033).

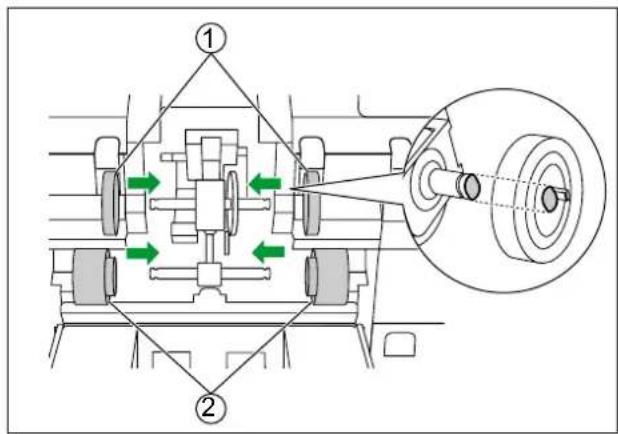

2. Richten Sie die Öffnungen der Walzen auf die Achse hin aus und schieben Sie die Walzen so auf die Achse dass sie einrasten.

- Setzen sie die neuen Papiereinzugswalzen ( ①) und die Trennwalzen (②) ein.

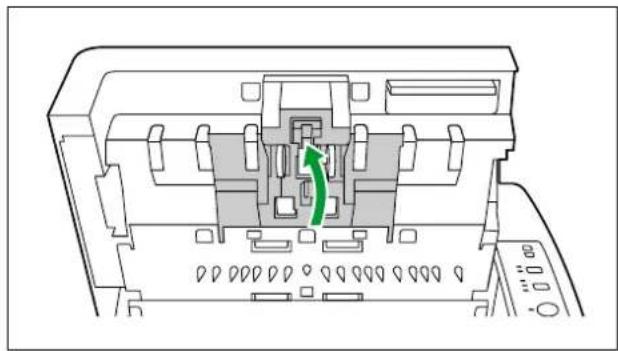

1. Drücken Sie die Abdeckung der Papiereinzugswalze nach oben bis sie einrastet.

• Beim Schließen der Abdeckung der Papiereinzugswalze darauf achten, dass die Walze nicht beschädigt wird.

• Achten Sie darauf, die Abdeckung der Papiereinzugswalzen richtig zu schließen. Wenn die Abdeckung der Papiereinzugswalzen nicht vollständig geschlossen ist, kann die Papiereinzugswalzen-Abdeckung beim Schließen der Fronttür beschädigt werden.

• Schließen Sie die Fronttür.

- Drücken Sie die Fronttür auf beiden Seiten langsam nach unten bis sie einrastet.

1. Stecken Sie den Netzstecker ein und stellen Sie den Netzschalter des Scanners auf "|" (EIN).

Ersetzen der Andrückwalze

Vergewissern Sie sich, dass vor dem Austausch der Andrückwalze das Einzugtablett auf die niedrigste Position eingestellt wurde. Die Andrückwalzenklappe kann nicht geöffnet werden, wenn sich das Einzugstablett nicht in der Position "Unten" befindet.

Näheres zur Höhenverstellung des Einzugtabletts finden Sie unter "Die Höhe des Einzugtabletts verändern" (Seite 24).

1. Stellen Sie den Netzschalter (①) des Scanners auf "☐(AUS) und ziehen Sie den Netzstecker ab.

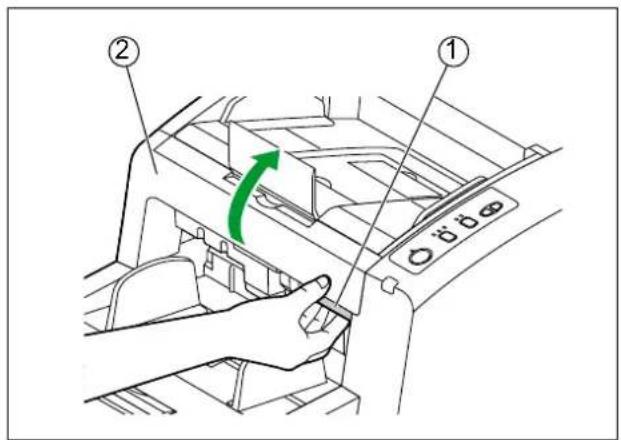

1. Ziehen Sie die Fronttür-Entriegelung (①) nach vorn und öffnen Sie die Fronttür (②).

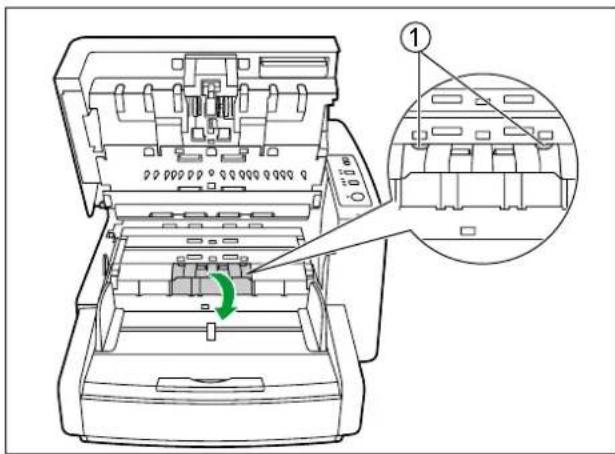

1. Ziehen Sie die Andrückwalzenklappe mit Hilfe der Aussparung ( ①) nach vorn.

1. Entfernen Sie die Andrückwalze (①) in Pfeilrichtung.

1. Entnehmen Sie die neue Andrückwalze aus dem Walzenaustauschatsz (KV-SS033).

2. Setzen Sie die neue Andrückwalze ein.

- Setzen Sie die Achse so ein, dass die Nut ( ①) auf der rechten Seite ist. Achten Sie darauf, dass die Nut in die Walzenhalterung (②) einrastet.

- Wenn die Nut nicht richtig in die Walzenhalterung eingerastet ist, kann es zu Doppeleinzug oder Papierstau kommen.

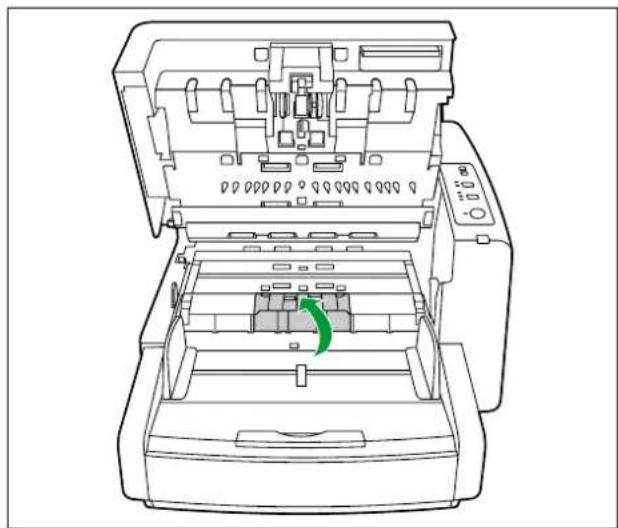

1. Zum Schließen der Andrückwalzenklappe die Klappe in Pfeilrichtung nach oben drücken.

- Achten Sie darauf, dass die Andrückwalzenklappe einrastet. Sollte die Andrückwalzenklappe nicht richtig geschlossen sein, kann es beim Schließen der Fronttür zu Beschädigungen der Andrückwalzenklappe kommen.

1. Schließen Sie die Fronttür.

- Drücken Sie die Fronttür auf beiden Seiten langsam nach unten bis sie einrastet.

1. Stecken Sie den Netzstecker ein und stellen Sie den Netzschalter des Scanners auf "|" (EIN).

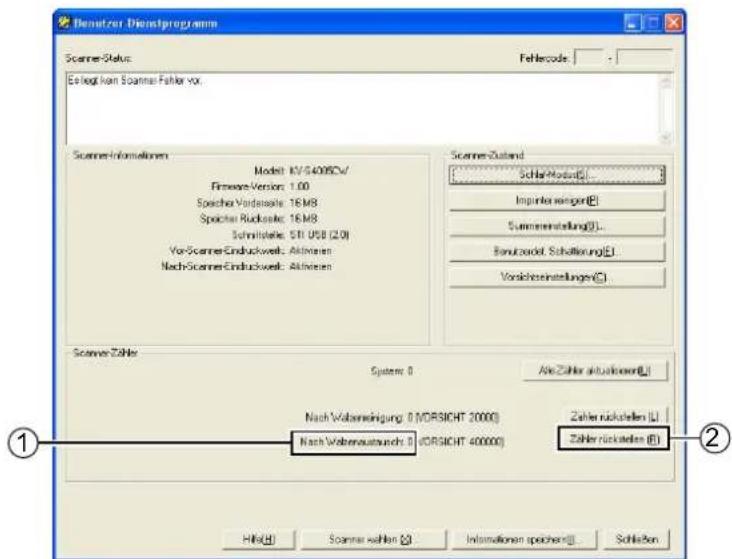

2. Stellen Sie den Walzenaustauschzähler im Benutzer-Dienstprogramm auf 0 zurück.

3. Starten Sie das Benutzer-Dienstprogramm und klicken Sie im Fenster auf die Schaltfläche [Zähler rückstellen] (②) um den Zähler "Nach Walzenaustausch" (①) auf 0 zu setzen.

4. Einzelheiten entnehmen Sie bitte dem Handbuch für das Benutzer-Dienstprogramm.

Benutzer Dienstprogram Scanner-Status: Fehlercode: Erlögt von Scanner-Fehler vor. Scanner-Informinen Model: KV S4095CV/ Firmware-Version: 1.00 Spischer Vorderseite: 16 M8 Spischer Rückseite: 16 M8 Schmidsteile: STI USB (2.0) Vor-Scanner-Einduckwell: Aktivieren Nach-Scanner-Einduckwell: Aktivieren Scanner-Zahlte System 0 Alle Zahlte aktualkosten(L) Nach Wabemreinigung: 0 (WORSICHT 20000) Zaher Rücksteilen (L) Nach Wabenaustrauch: 0 (WORSICHT 400000) Zaher Rücksteilen (E) Hills(H) Scanner-wahlen(O) Informationen spichens(E) Schließen ① ②

Installieren von Erweiterungseinheiten

Installieren des Vordruckwerks

Sie können die Druckeinrichtung je nach Wunsch als vor- oder nachgeschaltete Einheit verwenden (Vor-Eindruckwerk oder Nach-Eindruckwerk).

Mit Hilfe des Vor-Eindruckwerks können Sie das Dokument vor dem Scanvorgang bedrucken. Der aufgedruckte Text wird dann auch gescannt.

Das Nach-Eindruckwerk bedruckt die Rückseite der Vorlagen nach dem Scanvorgang. Der aufgedruckte Text wird nicht eingescannt.

Vor-Eindruckwerk

1. Stellen Sie den Netzschalter (①) des Scanners auf "☐(AUS).

1. Öffnen Sie die Tür der Druckeinrichtung (Pre-Imprinter) (①).

1. Schieben Sie die Zapfen (①) und (②) bis zum Anschlag in die oberen Löcher und schieben Sie die Zapfen (③) und (④) in die Führungen bis die Federn einrasten.

1. Schließen Sie das Kabel an.

- Bevor Sie den Stecker einstecken vergewissern Sie sich, dass dessen Schiene korrekt auf die Buchse ausgerichtet ist.

1. Schließen Sie die Tür der Druckeinrichtung (Pre-Imprinter) (①).

1. Stellen Sie den Netzschalter des Scanners auf " "|(EIN).

Notiz

- Genauere Hinweise zum Einsetzen einer Farbpatrone finden Sie unter "Einsetzen der Farbpatrone" (Seite 75).

Nach-Eindruckwerk

1. Stellen Sie den Netzschalter (①) des Scanners auf "○(AUS).

1. Öffnen Sie die Tür der Druckeinrichtung (Post-Imprinter).

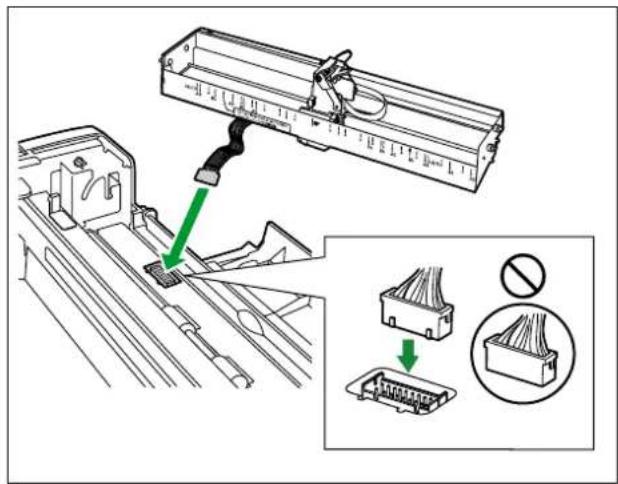

1. Schließen Sie das Kabel an.

- Bevor Sie den Stecker einstecken vergewissern Sie sich, dass dessen Schiene korrekt auf die Buchse ausgerichtet ist.

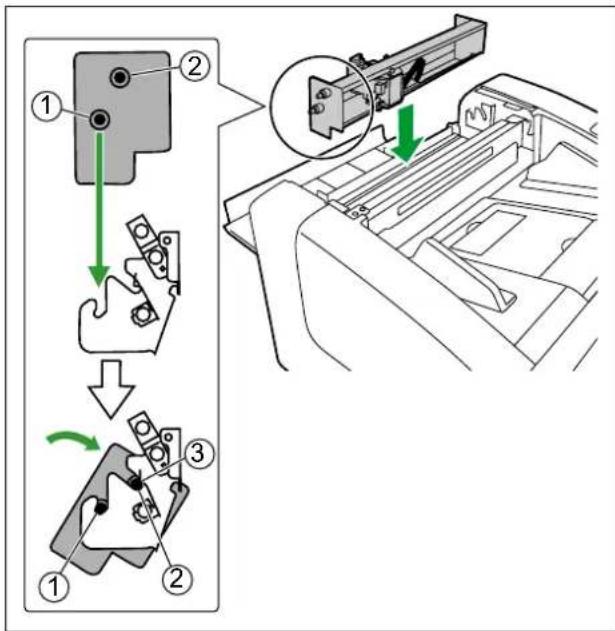

1. Richten Sie das Nach-Eindruckwerk so aus wie im Diagramm unten vorgegeben. Schieben Sie die Zapfen (①) sowie die Zapfen (②) auf beiden Seiten in die Führungen bis die Federn einrasten (③).

1. Schließen Sie die Tür der Druckeinrichtung (Post-Imprinter).

1. Stellen Sie den Netzschalter des Scanners auf " "|(EIN).

Notiz

- Genauere Hinweise zum Einsetzen einer Farbpatrone finden Sie unter "Einsetzen der Farbpatrone" (Seite 75).

Einsetzen der Farbpatrone

Setzen Sie die Farbpatrone in das Eindruckwerk ein.

1. Stellen Sie den Netzschalter (①) des Scanners auf "○(AUS).

1. Entfernen Sie die Klebestreifen.

1. Setzen Sie den Wagen auf die Position für den Patronenaustausch.

- Wenn Sie eine vorgeschaltete Druckeinrichtung verwenden (Vor-Eindruckwerk), stellen Sie die Position entsprechend dem Hinweisschild auf dem Scanner ein.

1. Setzen Sie die Farbpatrone in den Schlitten ein.

1. Verriegeln Sie den Einstellhebel für die Tonerkartusche ( ①).

Entfernen der Farbpatrone

1. Stellen Sie den Netzschalter des Scanners auf " (AUS).

2. Setzen Sie den Wagen auf die Position für den Patronenaustausch.

- Wenn Sie eine vorgeschaltete Druckeinrichtung verwenden (Vor-Eindruckwerk), stellen Sie die Position entsprechend dem Hinweisschild auf dem Scanner ein.

1. Nehmen Sie den Einstellhebel für die Tonerkartusche zwischen Daumen und Zeigefinger, drücken Sie die Seiten zusammen (①) und ziehen Sie ihn nach oben.

1. Entfernen Sie die Farbpatrone (①).

Einstellen der Druckposition des Vor-Eindruckwerks

1. Suchen Sie die grüne Linie (①) auf dem Eindruckwerk, die auf die Markierung "▲" (②) auf dem Scanner an der Druckposition ausgerichtet ist.

2. Richten Sie die Anzeige ( ③) auf die grüne Linie aus (①). • Die grüne Linie ( ①) markiert den Ausgangspunkt des Duckvorgangs. Es ist nicht möglich, von einem anderen Ausgangspunkt aus zu drucken.

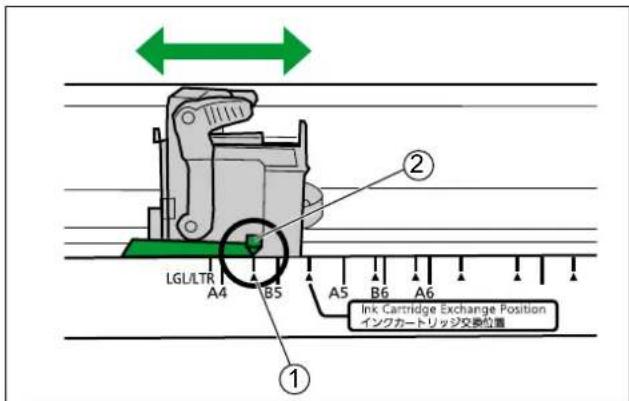

Einstellen der Druckposition des Nach-Eindruckwerks

1. Bewegen Sie den Schlitten an die gewünschte Druckposition und richten Sie die Anzeige (②) auf das Zeichen "aus (①).

- Das Zeichen " " ①) markiert den Ausgangspunkt des Duckvorgangs. Es ist nicht möglich, von einem anderen Ausgangspunkt aus zu drucken.

• Die Abbildung oben gilt für Dokumentenansicht von vorne (Vor-Eindruckwerk). Beim Nach-Eindruckwerk werden die Druckpositionen horizontal umgekehrt.

Drucken

Die Druckeinstellungen können mit Hilfe des RTIV Programms und der Treiber für TWAIN und ISIS vorgenommen werden. Einzelheiten dazu entnehmen Sie bitte dem RTIV- bzw. dem PIE-Handbuch.

Fehlerbehebung

Wenn während des Betriebs ein Fehler auftritt, überprüfen Sie folgende Punkte und überprüfen Sie den Status des Druckers mit Hilfe des Benutzer-Dienstprogramms. Wenn immer noch Fehler auftreten, schalten Sie das Gerät aus, ziehen Sie den Netzstecker ab und wenden Sie sich an den Kundendienst.

Problem Mögliche	Fehlerquelle Abhilfe
Die vordere Tür öffnet sich nicht.	Die Schraube wurde nicht gelockert.	Öffnen Sie die Tür der Druckeinrichtung (Pre-Imprinter) und lockern Sie die Schraube.(Siehe Abschnitt "Das Gerät installieren" im Installationshandbuch.)
Die Bereitschaftsanzeige leuchtet nicht auf, wenn der Netzschalter eingeschaltet wird.	Das Netzkabel ist nicht richtig eingesteckt.	Stecken Sie den Netzstecker fest in die Steckdose.
	Störung des Netzteils.	Das Gerät von der Netzsteckdose trennen und Kontakt mit dem Kundendienst aufnehmen.
Der Computer erkennt den Scanner nicht.Der Scanner arbeitet nicht korrekt.	Das Gerät ist nicht korrekt mit dem Computer verbunden.	Schließen Sie das USB-Kabel richtig an.
	Die Software ist nicht korrekt installiert.	Deinstallieren Sie die Software, und installieren Sie sie dann erneut. (Siehe Abschnitt "Software installieren" im Installationshandbuch.)
	Die USB-Schnittstelle des Computers ist nicht korrekt installiert.	Überprüfen Sie die Installation der USB-Schnittstelle mit Hilfe des Geräte-Managers.
	Das Gerät ist über USB-Hub mit dem Scanner verbunden.	Schließen Sie das Gerät nicht über USB-Hub an.
	Das USB-Kabel ist fehlerhaft.	Verwenden Sie das mitgelieferte USB-Kabel oder ein zugelassenes Kabel für USB 2.0 High Speed.
Das Gerät scannt nur sehr langsam.	Der Scanner ist über USB 1.1 mit dem Computer verbunden.	Schließen Sie das Gerät an eine Schnittstelle für USB 2.0 an.
Das Gerät beginnt bei eingelegter Vorlage nicht mit dem Scanvorgang.	Die Vorlage ist nicht richtig in das Einzugtablett eingelegt.	Legen Sie die Vorlagen richtig ein.(Seite 27)
	Der Sensor erkennt das Dokument nicht, da der Rand der Vorlage aufgerollt ist.	Glätten Sie das Dokument (Seite 22) und legen Sie es erneut ein (Seite 27).
Häufiges Auftreten von Doppeleinzug bzw. Einzug stoppt während des Scanvorgangs.	Die Papiereinzugswalzen, Trennwalzen, Andrückwalze, Antriebswalzen oder Freilaufwalzen sind verschmutzt.	Die Papiereinzugswalzen, Trennwalzen, Andrückwalze, Antriebswalzen oder Freilaufwalze reinigen. (Seite 51)
	Die Papiereinzugswalzen, Trennwalzen oder Andrückwalze sind abgenutzt.	Ersetzen Sie die Papiereinzugswalzen, Trennwalzen (Seite 61) oder Andrückwalze (Seite 65).
	Bei gewellten oder gefaltete Vorlagen sind rechter und linker Seitenrand unterschiedlich lang.	Glätten Sie das Dokument (Seite 22), legen Sie es erneut ein und reduzieren Sie die Anzahl der eingelegten Seiten.
	Das Dokument wird auf einem nicht unterstützten Papiertyp oder dickem Papier gedruckt.	Fotokopieren Sie die Vorlage auf einem geeigneten Papier (Seite 21) und scannen Sie die Kopie ein.
	Das Format der Vorlage ist zu kurz.	Fotokopieren Sie die Vorlage auf Papier mit geeignetem Format (Seite 21) und scannen Sie die Kopie ein.
	Der Papiereinzug ist auf manuellen Papiereinzug eingestellt.	Stellen Sie den Papiereinzug mit der ADF-Auswahltaste auf automatische Zufuhr. (Seite 17)
	Die Einstellungen für die Papierdicke entsprechen nicht dem aktuellen Dokument.	Stellen Sie die Einstellungen für die Papierdicke um. (Seite 25)
	Die Blätter der Vorlage sind nicht gerade und bündig eingelegt.	Legen Sie die Vorlage bündig und gerade auf das Einzugtablett. (Seite 27)
	Das Dokument auf dem Einzugtablett ist zu umfangreich.	Entfernen Sie so viele Blätter, dass der Vorlagenstapel unter der Markierung an den Dokumentenführungen bleibt.
Häufiges Auftreten von Papier-staus.	Die Einstellungen für die Papierdicke entsprechen nicht dem aktuellen Dokument.	Stellen Sie die Einstellungen für die Papierdicke um. (Seite 25)
	Das Dokument ist verknittert. Glätten Sie das Dokument.
	Die Walzen sind verschmutzt. Walzen reinigen. (Seite 51)
	Die Blätter der Vorlage sind nicht gerade und bündig eingelegt.	Legen Sie die Vorlage bündig und gerade auf das Einzugtablett. (Seite 27)
	Das Dokument auf dem Einzugtablett ist zu umfangreich.	Entfernen Sie so viele Blätter, dass der Vorlagenstapel unter der Markierung an den Dokumentenführungen bleibt.
Das gescannte Bild ist schief.	Die Dokumentenführungen sind nicht entsprechend dem Vorlagenformat eingestellt bzw. die Vorlage liegt schief auf dem Einzugtablett.	Stellen Sie die Dokumentenführungen auf das Format des zu scannenden Dokuments ein (Seite 27).
	Bei gewellten oder gefaltete Vorlagen sind rechter und linker Seitenrand unterschiedlich lang.	Glätten Sie das Dokument (Seite 22), legen Sie es erneut ein und reduzieren Sie die Anzahl der eingelegten Seiten.
Das gescannte Dokument ist leer.	Das zu scannende Dokument wurde verkehrt herum eingelegt.	Legen Sie die Vorlagen richtig ein. (Seite 27)
Auf dem gescannten Dokument erscheinen vertikale Lini-en.	Die Bildsensor-Abdeckungen sind verschmutzt.	Reinigen Sie die Bildsensor-Abdeckungen (F und B). (Seite 56)
Die gescannten Dokumente weisen eine ungleichmäßige Bilddichte auf.	Die Bildsensor-Abdeckungen sind verschmutzt.	Reinigen Sie die Bildsensor-Abdeckungen (F und B). (Seite 56)
	Die Verteilung der Lichtmenge ist un-gleichmäßig.	Stellen Sie die Schattierung neu ein. (Seite 83)
Die Farben im gescannten Dokument weichen erheblich vom im Original ab.	Die Farbeinstellungen des Computer-monitors sind nicht korrekt.	Ändern Sie die Einstellungen am Moni-tor.
Auf dem gescannten Dokument erscheinen dunkle Flecken (Rauschen).	Die Bildsensor-Abdeckungen sind verschmutzt.	Reinigen Sie die Bildsensor-Abdeckungen (F und B). (Seite 56)

Wenn Sie diese Hinweise befolgt haben, aber dennoch weiterhin Fehler auftreten, wird Ihnen unser technischer Kundendienst weiterhelfen, den Sie unter der Telefonnummer 1-800-726-2797 erreichen. (Nur für die USA)

Schattiereinstellung

Allgemeines zur Schattiereinstellung

Die Schattiereinstellungsfunktion korrigiert Schwankungen der Lichtstärke und der Empfindlichkeit der Sensorpixel und verringert Unregelmäßigkeiten in der Bilddichte der gescannten Bilder. Diese Einstellung kann mit Hilfe des Benutzer-Dienstprogramms vorgenommen werden. Dazu dient das dem Scanner beigelegte Schattierpapier.

Wann ist die Schattiereinstellung erforderlich?

Nehmen Sie die Schattiereinstellung vor, wenn Bilddichte und Helligkeit in Abschnitten der gescannten Bilder deutlich unregelmäßig sind bzw. wenn die Bildqualität sich durch Reinigung des Geräteinneren nicht verbessern lässt.

Vor der Schattiereinstellung

Reinigen Sie sorgfältig die Bildsensor-Abdeckung (F), die Bildsensor-Abdeckung (B), die Förderwalzen im Scanbereich und alle Walzen.

Falls diese Teile verschmutzt sind, wenn Sie die Schattiereinstellung vornehmen, können Streifen auf den gescannten Bildern erscheinen.

Das Einstellen der Schattierung

1. Starten Sie das Benutzer-Dienstprogramm.

2. Klicken Sie auf die Schaltfläche "Benutzerdef. Schattierung..." im Hauptmenü und folgen Sie den Anweisungen auf dem Bildschirm.

Notiz

- Weitere Einzelheiten finden Sie im Abschnitt "4.6 [Benutzerdef. Schattierung]" im Handbuch für das Benutzer-Dienstprogramm.

Hinweis

Es ist möglich, dass der Ausgleich nicht korrekt vorgenommen worden ist und dass trotz Schattiereinstellung noch immer Linien auf den gescannten Bildern zu sehen sind, und auch das Säubern der Bildsensorabdeckung (und deren Umgebung) diese nicht beseitigt hat. Reinigen Sie die Teile des Geräts erneut und fahren Sie mit der Schattiereinstellung fort.

Hinweise zum Wiederverpacken

Es wird ausdrücklich empfohlen, den Originalkarton und das gesamte Verpackungsmaterial aufzubewahren. Sollte es erforderlich sein, den Scanner zu transportieren oder zu versenden, beachten Sie bitte folgende Hinweise.

Notiz

• Unsachgemäßes Verpacken kann dazu führen, dass Reparaturkosten entstehen.
• Verwenden Sie den Originalkarton und sämtliches Verpackungsmaterial des Herstellers.
• Der Scanner sollte in korrekter (d. h. aufrechter) Position bewegt oder transportiert werden.

Benötigtes Material

• Originalkarton des Scanners und Verpackungsmaterial
• Paketklebeband und Schere

1. Ziehen Sie das Netzkabel aus der Steckdose und entfernen Sie das Netz- und das USB-Kabel vom Scanner.
2. Stellen Sie den Ausgabeanschlag und das Verlängerungsunterfach auf ihre ursprünglichen Positionen (nicht ausgefahren).
3. Öffnen Sie die Tür der Druckeinrichtung (Pre-Imprinter) (①) und ziehen Sie die Schraube an (②).

4. Verpacken Sie den Scanner.

① Passstück
② USB-Kabel
③ Netzkabel
④ Andrückwalze
⑤ Blasepinsel
⑥ • CD-ROM Drivers & Utilities / Manuals
• Installationshandbuch
• Schattierpapier
• Walzenreinigungspapier

Technische Daten

Gegen-stand			KV-S4065CLKV-S4065CW	KV-S4085CLKV-S4085CW
Scanner	Scanseite Duplex
	Scanverfahren		Vorderseite: Farbbildsensor in Kontaktausführung (CIS)Rückseite: Farbbildsensor in Kontaktausführung (CIS)
	Scan-Format		KV-S4065CL / KV-S4085CL: 227 mmKV-S4065CW / KV-S4085CW: 302 mm
	Scan-Geschwindigkeit1(Hochformat)	Binär / Farbe 300 dpi	SimplexLetter: ca. 65 Seiten/Min.A4: ca. 60 Seiten/Min.DuplexLetter: ca. 130 Bilder/Min.A4: ca. 120 Bilder/Min.	SimplexLetter: ca. 85 Seiten/Min.A4: ca. 80 Seiten/Min.DuplexLetter: ca. 170 Bilder/Min.A4: ca. 160 Bilder/Min.
	Scan-Geschwindigkeit1(Querformat)	Binär / Farbe 300 dpi	SimplexLetter: ca. 80 Seiten/Min.A4: ca. 80 Seiten/Min.DuplexLetter: ca. 160 Bilder/Min.A4: ca. 160 Bilder/Min.	SimplexLetter: ca. 100 Seiten/Min.A4: ca. 100 Seiten/Min.DuplexLetter: ca. 200 Bilder/Min.A4: ca. 200 Bilder/Min.
	Auflösung		100–600 dpi (in 1-dpi-Stufen)Optisch: 600 dpi (Haupt- und Neben-Einzugsrichtung)
	Gradation		Binär, Graustufen (8 bit), Farbe, MultiStream: Binär & Graustufen, Binär & Farbe
	Bildsteuerung		Bild-Emphasis, Dynamischer Schwellenwert, Automatische Trennung, Umkehrbild, Weißwert von Papier
	Kompression JPEG (Farbe)		Graustufen)
	Papier	Größe	48×70 mm bis 297×432 mmManueller Zufuhrmodus bzw. Modus für dickes Papier: 48×100 mm
		Papierstärke	0,04–0,2 mmGerader Pfad: max. 0,6 mm
		Gewicht	Modus für dünnes Papier: 20–50 g/m2Normaler Modus: 50–157 g/m2Modus für dickes Papier: 157–209 g/m2Automatischer Modus: 20–157 g/m2
	Fassungsvermögen des Einzugtabletts		300 Blatt (64 g/m2)
Gegenstand			KV-S4065CLKV-S4065CW	KV-S4085CLKV-S4085CW
Scanner	Außenabmessungen (Breite×TiefexHöhe)		474×585×329 mm
	Gewicht 25 kg
	Stromversorgung 100–240		V Wechselspannung, 50/60 Hz
	Leistungs-aufnahme	Maximal (Scannen)	1,4 A (100–120 V Wechselspan-nung)0,6 A (220–240 V Wechselspan-nung)	1,5 A (100–120 V Wechselspan-nung)0,7 A (220–240 V Wechselspan-nung)
		Minimal (Standby)	0,7 A (100–120 V Wechselspan-nung)0,4 A (220–240 V Wechselspan-nung)	0,7 A (100–120 V Wechselspan-nung)0,4 A (220–240 V Wechselspan-nung)
		Schlaf-Modus	4 W oder weniger (AC100–120 V)5 W oder weniger (AC220–240 V)	4 W oder weniger (AC100–120 V)5 W oder weniger (AC220–240 V)
Betriebsumgebung Temperatur: 15–30 °C, 20–80 % relative Luftfeuchtigkeit
Lagerungsumgebung			Temperatur: 0–40 °C, 10–80 % relative Luftfeuchtigkeit

^1 Die Scan-Geschwindigkeit variiert und hängt von Host-Computer, Betriebssystem, verwendeter Anwendung, der Datenmenge des Bildes und Papiertyp ab.

Stichwortverzeichnis

A

ADF-Auswahltaste 17

Arbeitsspeicher 4

Auflösung 86

Ausgabeanschlag 15

Ausgabe-Dokumentenführungen 15

Ausgabefach 15

Ausgabeschacht 47, 48

Außenabmessungen 87

Austauschen von Teilen 61

B

Benutzer-Dienstprogramm 55, 69

Bereitschaftsanzeige 18, 19

Betriebssystem 4

Betriebsumgebung 87

Bildsensor-Abdeckung (B) 57

Bildsensor-Abdeckung (F) 57

Bildsteuerung 86

Blasepinsel 57, 85

C

CD-ROM Drivers & Utilities / Manuals 85

Computer 4

CPU 4

D

Dokumente

Dokumente scannen 27

Geeignete Dokumente 21

Ungeeignete Dokumente 23

Unterschiedliche Papierbeschaffenheiten 22

Dokumenteneinzug 48

Dokumentenführungen 15

Drucken 78

E

Einzugtablett 15

ENERGY STAR 4

Ersatzteile 60

Erweiterungseinheiten 60

F

Fach für geraden Papierpfad 16

Farbpatrone 60, 75

Fassungsvermögen des Einzugtabletts 86

Fehleranzeige 15, 19

Fehlerbehebung 80

Festplattenlaufwerk 4

Fronttür 15

Fronttür-Entriegelung 15

G

Gewicht 87

Gradation 86

H

Hintergrundfarbe 43

Höhe des Einzugtabletts 24

K

Kompression 86

Kontrollblätter 41

L

Lagerungsumgebung 87

Leistungsaufnahme 87

Lüftergitter 16

M

Markierung 30, 36

Modus für die Papierstärke 25

N

Nach-Eindruckwerk 72

Netzanschluss 16

Netzkabel 16,85

Netzschalter 15,20

P

Papier 86

Papierausgabe-Hilfsanschlag 15

Papierstärken-Taste 17

Papierstau 46

Passstück 85

R

Referenzplatte 43

Reflektoren 58

Reinigung der Sensoren 56

Reinigung der Walzen 51

Reinigung des Scanners 48

S

Scan-Geschwindigkeit 86

Scanseite 86

Scanverfahren 86

Schattiereinstellung 83

Schattierpapier 85

Schnittstelle 4

Sensoren

Doppeleinzugserkennung 57

Papiersensor 57

Papierstausensor 58

Sensor für Rutscherkennung 59

Sensoren für Schiefeinzug 57

Startsensor 57

Wartesensor 57

Sicherheitshinweise 8

Start/Stopp-Taste 17

Stromversorgung 87

Systemsteuerung 15, 17

Systemvoraussetzungen 4

T

Taste Einzugtablett 17

Technische Daten 86

Tür der Druckeinrichtung (Post-Imprinter) 16

Tür der Druckeinrichtung (Pre-Imprinter) 16

U

USB-Anschluss 16

USB-Kabel 85

V

Verlängerung des Einzugtabletts 15

Verlängerungsunterfach 15

Vordruckwerk 60,70

Vor-Eindruckwerk 70

W

Walzen

Andrückwalze 53, 65

Antriebswalzen 53

Freilaufwalzen 53

Papiereinzugswalzen 53, 61

Trennwalzen 53, 61

Walzenaustauschssatz 60

Walzenreinigungspapier 9, 50, 60, 85

Wiederverpackung 84
