BEDIENUNGSANLEITUNG BT-X10 MusicMan

MAXI Bluetooth Soundstation BT-X10 Bedienungsanleitung

Die Konformitätserklärung ist unter dem Internet-Link: www.technaxx.de/ (in Leiste unten "Konformitätserklärung"); Vor Nutzung, Bedienungsanleitung sorgfältig durchlesen.

Musikwürfel mit klangvollem Bass und kristallklarem Sound!

Besonderheiten

● FM-Radio und ausziehbare Antenne für besseren Radioempfang
● Eingebautes Mikrofon und AUX-IN
- Unterstützt MicroSD Karten und USB bis 32GB
- Aufnahmefunktion und Stimmenverstärker
- Unterstützt Hintergrundmusik während Sprechen mit Mikrofon (ähnlich Karaoke-Fkt.)
● Leichte Verbindung mit Bluetooth kompatiblen Geräten (= Pairing)
- Musik im MP3 / WMA / WAV Format von allen Bluetooth-fähigen Geräten streamen
- Betriebsreichweite Bluetooth max. 10m (offenes Feld)
- 1,8" LCD Bildschirm (2 x 4cm) zeigt Titel und ID3 an
- Fernbedienung (im Lieferumfang enthalten) für bequeme Anwendung
● Aufladbare, austauschbare Lithium 2600mAh Batterie 7.4V
● FM-Radio (Autoscan des FM-Signals und dessen automatische Speicherung) & Antenne für einen besseren Radioempfang
- Steuerungstasten: 1 Taste zum Ändern der Ordner, die auf MicroSD Karte oder USB gespeichert sind, eine weitere Taste zum Wechseln zwischen den Funktionen Musik abspielen / FM / Bluetooth
- Speicherwiedergabe (Automatische Speicherung des zuletzt abgespielten Liedes)
- Ideal für die Reise und auf Feiern, leichte Installation und Handhabung

Aufladen der Batterie

Gerät ausschließlich (!) mit dem mitgeliefertem Adapter (7,4V) aufladen. Andernfalls kann es zu Schäden oder Fehlfunktionen des Gerätes kommen. Ladezeit ca. 5 – 6 Stunden. Für eine längere Lebensdauer der Batterie, diese bitte nicht länger als 8 Stunden aufladen. Während des Ladevorgangs blinkt die ROTE LED. Wenn die Batterie vollständig aufgeladen ist, schaltet sich die ROTE LED aus.

Ein-/Ausschalten

Schließen Sie den Lautsprecher mit dem Netzkabel an eine Steckdose an. Um den Lautsprecher einzuschalten, drehen Sie den Knopf „Strom EIN/AUS & Lautstärke“ (16) nach rechts, bis Sie ein Klicken hören. Die ROTE LED wechselt auf BLAU. Die Lautstärke des Lautsprechers wird gleichzeitig lauter. Um den Lautsprecher auszuschalten, drehen Sie den Knopf „Strom EIN/AUS & Lautstärke“ (16) nach links, bis Sie ein Klicken hören. Die BLAUE LED wechselt auf ROT. Stecken Sie eine MicroSD Speicherkarte in den Steckplatz (15) oder einen USB-Stick in Steckplatz (9) ein. Beide Speichermedien müssen unter Windows FAT32 mit MP3 / WMA / WAV-Dateien formatiert sein.

Ansicht von oben mit Display (1) →

MusiCMAH 1

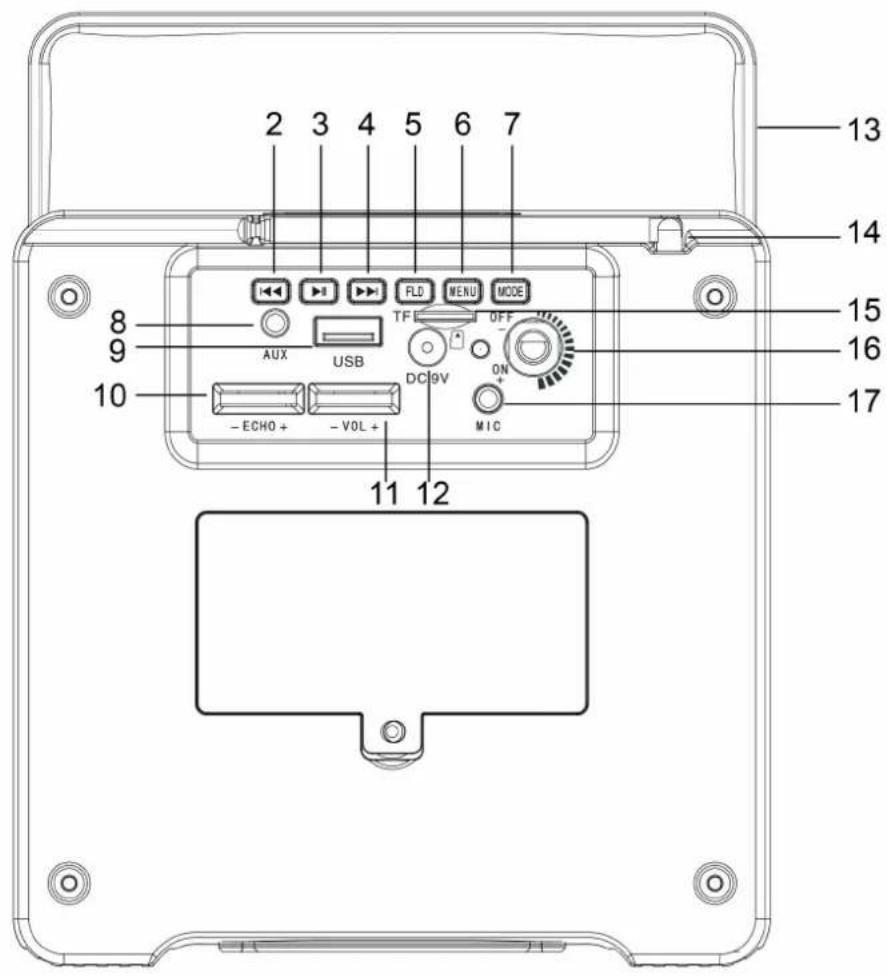

Rückansicht mit Tasten und Anschlüssen

2 3 4 5 6 7 FLD MENU MODE TF OFF AUX USB DC9V - ECHO + - VOL + MIC 10 11 12 13 14 15 16 17

1	1,8” Display	9	USB-Anschluss
2	Vorheriges / Schnellrücklauf	10	- ECHO + (Rad)
3	Abspielen / Pause	11	- Lautstärke + (Rad)
4	Nächstes / Schnellvorlauf	12	Ladeanschluss
5	Ordnerschalter	13	Griff
6	Menü	14	Antenne (für besseren Radioempfang)
7	Modus	15	MicroSD Kartenfach
8	AUX-IN-Buchse	16	AN / AUS und Lautstärke
		17	Mikrofon-Eingangsbuchse

Funktion "Echo" (10) steht nur zur Verfügung, wenn ein Mikrofon verwendet wird: Das Echo-Rad nach rechts drehen, um das ECHO zu erhöhen. Um das ECHO zu reduzieren, das Echo-Rad nach links drehen. ECHO bedeutet: es wird ein Echoton der Stimme produziert (ähnlich dem Echo, das Sie in Bergregionen hören können).

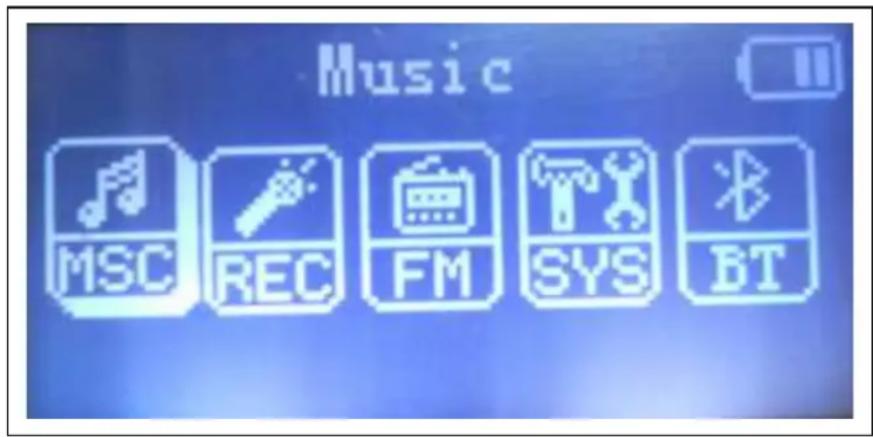

Hauptmenü

(a) Drehen Sie den "Drehknopf" (16) nach Rechts, um das Gerät einzuschalten. Sie gelangen ins Hauptmenü oben.
(b) Drücken Sie die Taste VORHERIGES (2) oder NÄCHSTES (4), um die Funktion auszuwählen. Dann drücken Sie die Taste Menü, um den Vorgang durchzuführen.
(c) Durch das lange Drücken der MENÜ-Taste gelangen Sie in jedem Modus in das Hauptmenü.

Musik abspielen

(a) Schalten Sie das Gerät ein und stecken Sie einen USB-Stick oder eine MicroSD Karte in den Steckplatz. Audiodateien werden automatisch abgespielt.
(b) Im Abspielstatus drücken Sie kurz die Taste VORHERIGES oder NÄCHSTES, um das gewünschte Lied auszuwählen.
(c) Drücken Sie ABSPIELEN/PAUSE zum Abspielen oder Pausieren, VORHERIGES oder NÄCHSTES zur Auswahl der gewünschten Lieder Zum Einstellen der Lautstärke "Drehknopf" (16) oder "Lautstärkenrad" (11) verwenden.
(d) Durch langes Drücken von VORHERIGES oder NÄCHSTES wechseln Sie jeweils in den Schnellrücklauf bzw. Schnellvorlauf.
(e) Drücken Sie die Taste ORDNER, um in die verschiedenen Ordner zu wechseln, die Sie auf USB oder MicroSD gespeichert haben.

(6) Im Abspielmodus, kurzes Drücken der Taste MENÜ → ins Untermenü:

Wiederholen Wählen	Sie den Wiederholungsmodus aus: ALLE, ORDNER, EINZELN, ZUFÄLLIG
Equalizer Aus 7 Equalizer auswählen
Dateien aufrufen Die Datei aufrufen, die auf USB oder MicroSD gespeichert ist
Verlassen Das MENÜ verlassen

(7) Im Pause-Modus, kurzes Drücken der Taste MENÜ → ins Untermenü:

Dateien aufrufen Die Datei aufrufen, die auf USB oder MicroSD gespeichert ist

Datei löschen Die Datei löschen, die gerade abgespielt wird

Alle löschen Alle Dateien löschen, die auf USB oder MicroSD gespeichert sind

Verlassen Das MENÜ verlassen

Aufnahme

(a) Stecken Sie das USB-Stick oder die MicroSD Karte in den Steckplatz und vergewissern Sie sich, dass ausreichend Speicherplatz zum Speichern der Dateien vorhanden ist.
(b) “REC” auswählen und die Taste MENÜ drücken, um in den Aufnahmebereich zu wechseln und die Aufnahme zu starten.
(c) Um die Aufnahme zu beenden, drücken Sie erneut die Taste MENÜ. Die aufgezeichneten Dateien werden automatisch abgespielt.

FM-Radio

(a) Schalten Sie das Gerät ein und drücken Sie die Taste MODUS, bis "Radio" erscheint. Alternativ im HAUPTMENÜ die Taste VORHERIGES oder NÄCHSTES drücken, um "Radio" auswählen. Dann die Taste MENÜ drücken, um in den Radiomodus zu wechseln.
(b) "FM" auswählen und Taste MENÜ drücken, um in den FM-Radiomodus zu wechseln.
(c) Abspielen/Pause drücken, um FM-Kanäle zu durchlaufen + automatisch zu speichern.
(d) Taste Vorheriges/Nächstes drücken, um zw.n den gespeicherten FM-Kanälen zu wechseln.

(5) Im FM-Radio-Modus, kurzes Drücken der Taste MENÜ → ins Untermenü:

Auto-Scan	FM-Kanal-Durchlauf und automatisches Speichern
Manuelle Suche	(a) Manuelle Sendersuche (FM-Kanal manuell suchen)(b) Halbmanuelle Sendersuche (FM-Kanal halbmanuell suchen)
Speichern	Den gefunden FM-Kanal speichern (max. 30 Kanäle speichern)
Aufnahme	Den aktuellen FM-Kanal aufnehmen
Datei löschen	Den aktuellen FM-Kanal löschen
Alle löschen Alle gespeicherten FM-Kanäle löschen
Verlassen Das MENÜ verlassen

Systemeinstellungen

“SYS” auswählen und die Taste MENÜ drücken, um in den Modus Systemeinstellungen zu wechseln.

Hintergrundbeleuchtung

Einstellen der Dauer der Hintergrundbeleuchtung, optionaler Wert ist 0–240 Sekunden (in 10-Sek.-Schritten). Die Hintergrundbeleuchtung des Bildschirms schaltet sich automatisch aus, wenn das Gerät innerhalb der von Ihnen eingestellten Zeit nicht genutzt wurde.Wird die Dauer der Hintergrundbeleuchtung auf "0" eingestellt, ist die Hintergrundbeleuchtung des Displays dauerhaft an!Wird die Dauer der Hintergrundbeleuchtung manuell eingestellt, schaltet sich die Hintergrundbeleuchtung des Displays nach Ablauf der eingestellten Zeit aus!

Sprache Englisch, Französisch, Deutsch, Italienisch, Spanisch, Polnisch

Extras	Schlaf-zeituhr	Stellt die Abschaltzeit ein, der optionale Wert ist 0–90 Minuten. Das Gerät schaltet sich automatisch nach Ablauf der von Ihnen eingestellten Zeit aus. Wird die Abschaltzeit auf "0" eingestellt, ist der Lautsprecher immer an! Wird der Sleeptimer manuell eingestellt, schaltet sich der Lautsprecher nach Ablauf der eingestellten Zeit aus!
	Tastenton Tastenton während der Musikwiedergabe ein-/ausschalten.
	Verlassen Das Menü Extras verlassen
Kontrast Den Kontrast des LED-Displays einstellen
Firmwareversion Zeigt die Firmware des Lautsprechers an
Verlassen		Das MENÜ verlassen

Bluetooth-Anschluss

(a) Schalten Sie das Gerät EIN und drücken Sie die Taste "MODUS" (7) oder drücken Sie in HAUPTMENÜ die Taste VORHERIGES oder NÄCHSTES, wählen Sie "BT" aus und drücken Sie die Taste "MENÜ", um in den Bluetooth-Modus zu wechseln.
(b) Das Symbol "BT" blinkt weiterhin auf dem Bildschirm auf.
(c) Aktivieren Sie Bluetooth und suchen Sie nach dem Gerätename "Musicman", ggf. mit dem Code "0000" verbinden. Nachdem die Verbindung hergestellt wurde, hört das BT-Symbol auf zu blinken.
(d) Spielen Sie die Musik von Ihrem Handy ab.
(e) Drücken Sie auf den Geräten oder auf dem Handy die Taste VORHERIGES oder NÄCHSTES, um die Lieder auszuwählen.
(f) Die Taste Abspielen/Pause auf den Geräten oder den Handys drücken, um die Musik wiederzugeben/anzuhalten.
(g) Die Lautstärke mittels "Drehknopf" (16) oder "Lautstärkenrad" (11) oder über Ihr Handy einstellen.

AUX-IN (8)

Dieser Lautsprecher unterstützt andere Geräte wie MP3/4, Notebook, etc. Hierfür bitte das mitgelieferte 3,5mm Audiokabel verwenden. Schließen Sie das eine Kabelende am Lautsprecher an und das andere am MP3/4 oder Notebook. Spielen Sie Musik vom MP3/4 oder Notebook, etc. ab. Der LCD-Bildschirm zeigt in diesem Status das AUX-IN Kabel an.

HINWEIS: Die Funktion LINE-IN steht in jedem Status vor USB / MicroSD / FM / Bluetooth.

Schnellschalter: Drücken Sie die Taste MODUS (7) auf dem Lautsprecher, um schnell zwischen Musikwiedergabe / FM / Bluetooth zu wechseln.

Mikrofoneingang (17)

(a) Schließen Sie in jedem Modus das mitgelieferte Mikrofon an die MIKROFON-Buchse (17) an. Anschließend wird Ihre Stimme verstärkt.
(b) Im Modus Musikwiedergabe kann es für die „Karaoke-Funktion“ verwendet werden.
(c) Echo und Lautstärke können über das ECHO-Rad (19) oder das Lautstärkenrad (11) eingestellt werden.

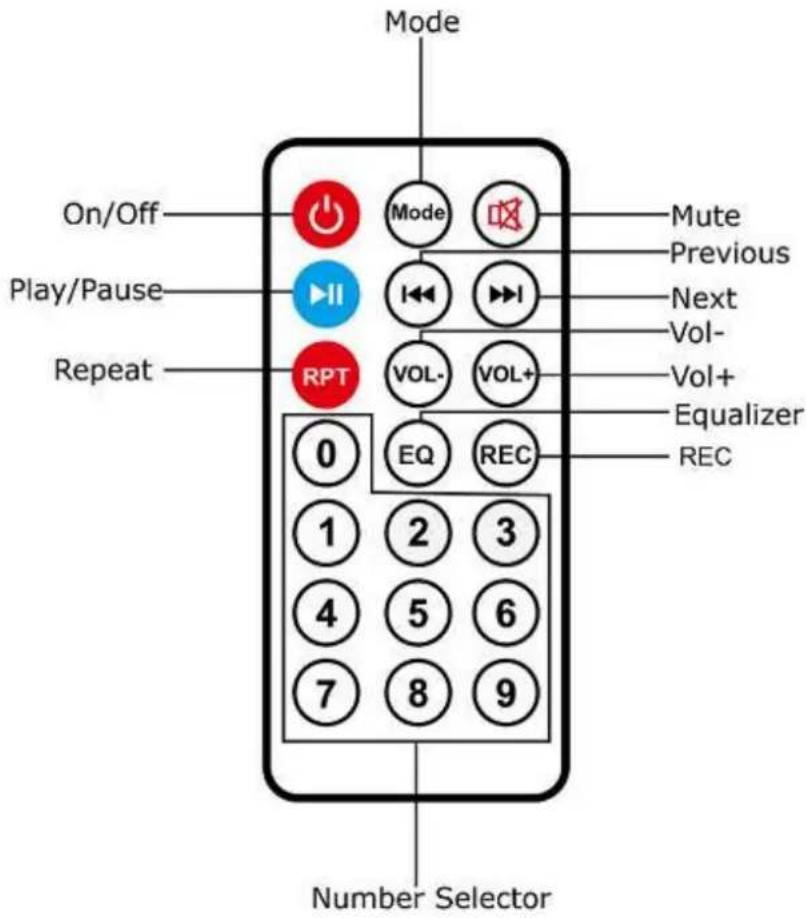

Fernbedienung

Mode Modus
ON / OFF EIN	/ AUS
Play / Pause	Abspielen / Pause
Repeat Wiederholen
Number Selector	Nummern- auswahl
Mute Stumm
Previous Vorheriges
Next	Nächstes
Vol –	Lautstärke -
Vol + Lautstärke +
Equalizer	Equalizer
REC	AUFNAHME

Technische Daten

Bluetooth-Modul CSR BC8605, V4.0
Audiowiedergabe Eingebautes AUX-IN
Musikformat MP3 / WMA / WAV
Bit-Rate 16K – 320KPS
RMS-Leistung 4", 4Ω, 10W
Max. Ausgabeleistung 50 W
Frequenz 70 Hz – 16 KHz
Signal-Rausch-Verhältnis S / N ≧ 75 dB
Klirrfaktor THD ≧ 15%
Bluetooth Betriebsreichweite	max. 10m (offenes Feld)
Batterie	Aufladbare, austauschbare Lithium 2600mAh-Batterie 7,4V (aufladbar via Netzadapter)
Ladezeit ~ 5 – 6 Stunden (nicht länger als 8 Stunden!)
Wiedergabezeit	~ 7 Stunden (bei mittlerer Lautstärke)~ 5 Stunden (bei höchster Lautstärke)
Speicher	Unterstützt MicroSD Karte und USB bis 32GB
Schalenmaterial	ABS
Gewicht / Maße	1004 g / (L) 15 x (B) 15 x (H) 19 cm (mit Griff)
Packungsinhalt	MusicMan® MAXI Bluetooth Soundstation BT-X10, Netzadapter, Fernbedienung, Mikrofon, Bedienungsanleitung

Achtung

• Aufladen des Lautsprechers nur mit dem mitgelieferten Originalnetzadapter (7,4 V).
• Den Lautsprecher nicht öffnen, da dies zu einem Kurzschluss oder schweren Schäden führen kann. - Den Lautsprecher weder fallen lassen noch schütteln. Dies kann zu einer Beschädigung der inneren Schalttafel oder der Mechanik führen. - Der Lautsprecher nur in trockener und gelüfteter Umgebung aufstellen. Hohe Luftfeuchtigkeit und hohe Temperaturen sind zu vermeiden. Auch die Batterien dürfen weder großer Wärme noch direktem Sonnenlicht ausgesetzt werden. - Halten Sie die Oberfläche des Lautsprechers sauber, aber verwenden Sie keine organischen Lösungsmittel. - Außerhalb der Reichweite von Kindern aufbewahren.

Sicherheits- und Entsorgungshinweise für Batterien: Kinder von Batterien fernhalten. Wenn ein Kind eine Batterie verschluckt, zum Arzt oder direkt in ein Krankenhaus gehen! Auf korrekte Polarität (+) und (−) der Batterien achten! Nie alte und neue Batterien oder verschiedene Typen zusammen verwenden. Batterien nie kurzschließen, öffnen, verformen, aufladen!

Verletzungsrisiko! Batterien niemals ins Feuer werfen! Explosionsgefahr!

Tipps für den Umweltschutz: Verpackungen sind recycelbares Rohmaterial. Alte Geräte oder Batterien nicht im Hausmüll entsorgen. Reinigung: Gerät vor Verschmutzung schützen (mit sauberem Tuch reinigen). Keine rauen, groben Materialien oder Lösungsmittel oder andere aggressive Reiniger verwenden. Gereinigtes Gerät gründlich abwischen. Wichtiger Hinweis: Sollte Batterieflüssigkeit aus der Batterie austreten, das Batteriefach mit einem weichen Tuch abwischen. Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland
