BEDIENUNGSANLEITUNG Terminator GX-9004 RTO

Bevor Sie diesen Hochleistungsverstärker anschließen, lesen Sie bitte sorgfältig die Bedienungsanleitung. Die Anweisungen bezüglich Anschluß und Einbau sind aufs genaueste zu beachten. Falls nötig, sollten Sie Ihren Fachhändler hinzuziehen.

Alle DC-Anschlüsse, Signal-Eingang und Lautsprecher-Ausgänge können durch vergoldete Schraubterminals bzw. Cinch-Buchsen leicht ausgeführt werden.

EINBAU-HINWEISE

Bitte wählen Sie einen Einbauplatz, der nicht direkt Wettereinflüssen ausgesetzt ist. Beachten Sie, daß das Gerät sich erhitzt, so daß ein gut belüfteter Ort am geeignetsten ist. Ziehen Sie auch das Wagen-Handbuch zu Rate. Ein Einbau ist unter den Sitzen oder im Kofferraum möglich. In jedem Fall jedoch sollte der Einbau sorgfältig vorgenommen werden, um die volle Leistung und Zuverlässigkeit des Verstärkers zu gewährleisten.

Halten Sie die Kabelverbindungen so kurz wie möglich (mit ausreichendem Durchmesser), um die Leistungsverluste so gering wie möglich zu halten und eine bessere Ausgangsleistung zu erzielen.

Zur Sicherheit sollten möglichst alle Kabel durch die vorhandenen Kabelschächte des Wagens geführt werden. Achten Sie beim Verlegen auf scharfe Ecken oder Kanten, um die Kabel nicht zu beschädigen.

Verlegen Sie alle Kabel soweit wie möglich entfernt vom Zündkabel, Modulen im Kofferraum sowie vom Armaturenbrett. Befestigen Sie eine Sicherung am (+) Stromkabel in einem Abstand von nicht mehr als 30 cm vom positiven Batteriepol.

Halten Sie die Länge der Stromkabel so kurz wie möglich. Es ist besser, kurze Stromkabel zu benutzen und ggfl. längere Lautsprecherkabel. Um Störungen zu vermeiden beachten Sie bitte die Anweisungen.

Seite 1

© RTO 2000

TERMINATOR

EINBAU

Bei der Suche nach einem geeigneten Einbauplatz sollten Sie einen Ort wählen, der dem Verstärker ausreichende Belüftung garantiert.

Bevor Sie den Verstärker einbauen, vergewissern Sie sich, daß alle benötigten Teile vorhanden sind (Schrauben etc). Halten Sie dann den Verstärker an den ausgewählten Platz und markieren Sie die Bohrlöcher.

Bohren Sie dann die Löcher und schrauben Sie anschließend das Gerät fest.

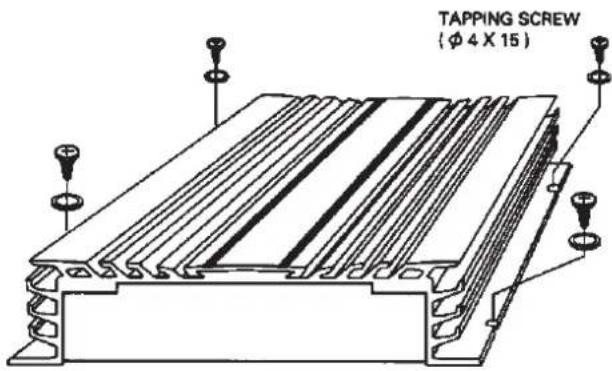

EINBAU-ZEICHNUNG

TAPPING SCREW ( φ 4 X 15 )

Achtung:

Garantie kann nicht gewährt werden, wenn Fehler externer Natur auftreten, wenn das Garantiesiegel zerstört wurde oder wenn das Gerät falsch eingebaut wurde.

Seite 2

© RTO 2000

TERMINATOR

LOW LEVEL EINGANG = CINCH/RCA EINGÄNGE

Wenn Ihr Autoradio mit einem Vorverstärker Ausgang (Cinch/RCA oder DIN) ausgestattet ist, verbinden Sie die Cinch/RCA Eingangsterminals mit den Vorverstärker Ausgangsterminals des Radios. Achten Sie auf die korrekte Kanal Anordnung.

Falls Sie eine 4-Kanal Endstufe erworben haben und Ihr Autoradio nur mit einem 2-Kanal Vorverstärker Ausgang versehen ist, benutzen Sie einen Y-Adapter, um die Nutzung aller 4 Eingänge des Verstärkers zu ermöglichen. Die Markierung der roten Anschlußterminals bedeutet „rechts“.

HIGH LEVEL EINGANG = HOCHPEGELEINGÄNGE

Wenn Ihr Autoradio über keinen Vorverstärker Ausgang verfügt, verbinden Sie den vierpoligen weißen Stecker mit den Lautsprecher Ausgängen Ihres Radios. Achten Sie bitte auf die korrekte Polung der Anschlüsse. Ein Falschanschluß kann die Zerstörung des Autoradioverstärkers zur Folge haben.

LAUTSPRECHER ANSCHLÜSSE

4-KANAL

Der Verstärker kann mit 2 bis 6 Lautsprechern arbeiten.

2-KANAL

Der Verstärker kann mit 1 bis 3 Lautsprechern arbeiten. Die Lautsprecherimpedanz ist variierbar von 2, 4 oder 8 Ohm, abhängig vom Modus. Achten Sie auf die korrekte Polarität, wenn Sie die Lautsprecher anschließen. Die Leistung der Lautsprecher sollte mit der Ausgangsleistung des Verstärkers korrelieren. Bitte beachten Sie dabei, daß sich die Ausgangsleistung des Verstärkers bei 2 Ohm Lautsprechern erhöht und bei 8 Ohm Lautsprechern verringert. Im Stereo-Modus sollten nur Lautsprecher-Kabel mit einem Minimum-Durchmesser von 1.5mm² genutzt werden. Im Brücken-Modus sollten es mindestens 2.5mm² sein. Die Lautsprecher sollten niemals einen Kurzschluß verursachen können oder mit der Masse verbunden werden.

Seite 3

© RTO 2000

TERMINATOR

STEREO-MODUS

Die normale Lautsprecher Impedanz beträgt 4 Ohm pro Kanal, 2 oder 8 Ohm sind ebenfalls möglich.

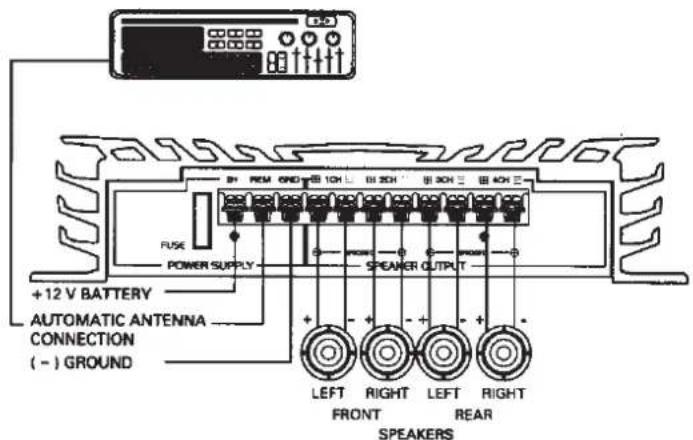

Die Anschlüsse sehen im 4 Kanal Stereo-Modus wie folgt aus:

+12 V BATTERY AUTOMATIC ANTENNA CONNECTION (-) GROUND FUSE POWER SUPPLY + - SPEAKER OUTPUT LEFT RIGHT LEFT RIGHT FRONT REAR SPEAKERS

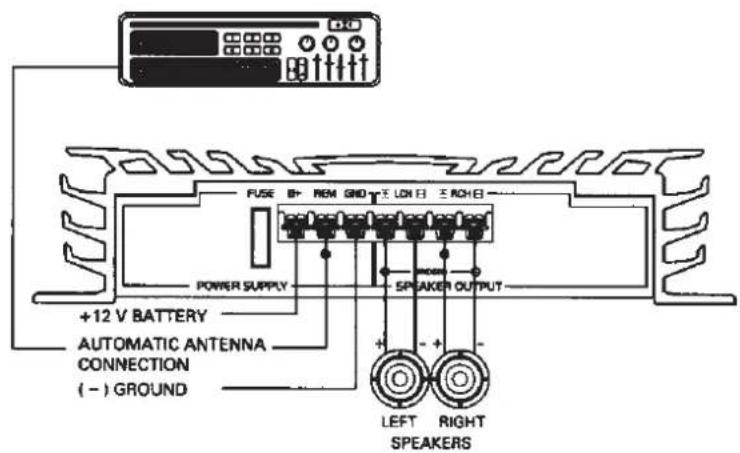

Die Anschlüsse sehen im 2 Kanal Stereo-Modus wie folgt aus:

FUSE B+ REM GRID + ± LOH E1 ± RCH E1 POWER SUPPLY +12 V BATTERY AUTOMATIC ANTENNA CONNECTION ( - ) GROUND SPLEAKER OUTPUT LEFT RIGHT SPEAKERS

Seite 4

© RTO 2000

TERMINATOR

BRÜCKEN-MODUS 4-KANAL VERSTÄRKER

Um die Ausgangsleistung zu erhöhen, kann der Verstärker im Brücken-Modus betrieben werden. Dabei weden die Kanäle 1 und 2 sowie 3 und 4 so zusammengeschlossen, daß nur 2 Kanäle zur Verfügung stehen.

Die Minimum Lautsprecher Impedanz liegt bei 4 Ohm. Beim Betrieb im Brücken-Modus ist es möglich, 2 Lautsprecher (2 oder 4 Ohm) in Serie zu schalten, 2 Lautsprecher (8 Ohm) parallel anzuschließen oder aber nur einen Lautsprecher (4 oder 8 Ohm) pro Kanal.

Ein gemischter Stereo-Betrieb zum Beispiel mit Kanal 1 + 2 und Brücken-Modus mit Kanal 3 + 4 sind ebenso möglich.

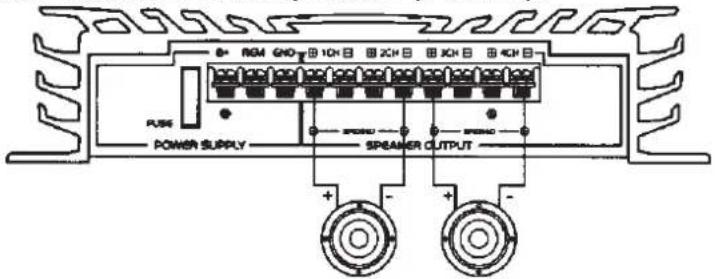

Brücken-Modus mit 2 Lautsprechern (4-8 Ohm):

RGM GND 1QH 2CH 3CH 4CH PUE POWER SUPPLY SPEAKER OUTPUT

SPEAKER

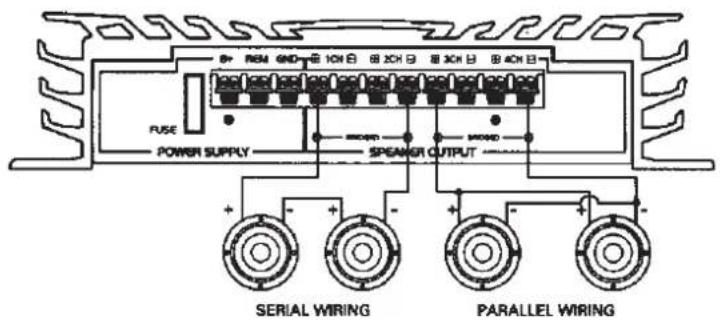

Brücken-Modus mit 2 Lautsprechern (2-4 Ohm) in Serienschaltung und 2 Lautsprechern (4-8 Ohm) im Parallel-Anschluß:

FUSE POWER SUPPLY SPSANGER OUTPUT + - + - + - + - + - + - SERIAL WIRING PARALLEL WIRING

Seite 5

© RTO 2000

TERMINATOR

BRÜCKEN-MODUS 2-KANAL-VERSTÄRKER

Um die Ausgangsleistung zu erhöhen, kann der Verstärker im Brücken-Modus betrieben werden.

Die Minimum Lautsprecher Impedanz liegt bei 4 Ohm. Beim Betrieb im Brücken-Modus ist nur eine Mono-Wiedergabe möglich.

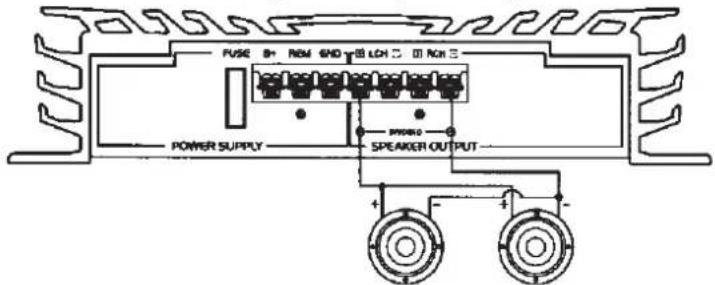

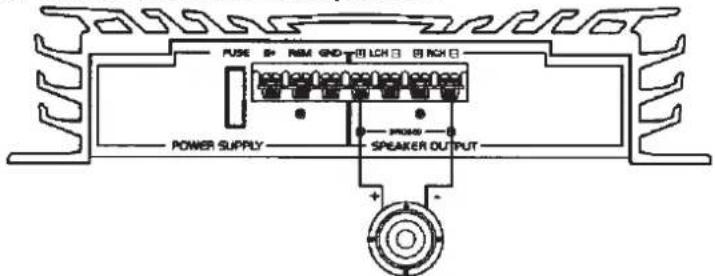

Brücken-Modus mit einem Lautsprecher:

PUSE B RSM GND 田 LCH 田 RCH POWER SUPPLY SPEAKER OUTPUT

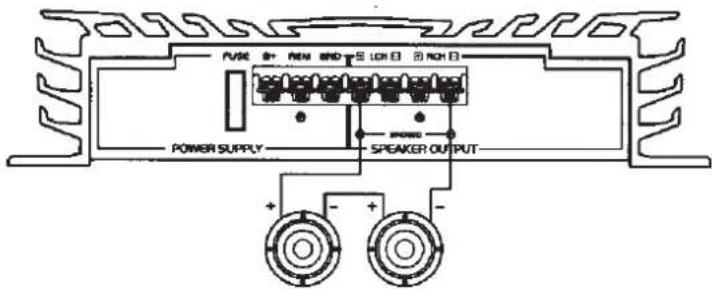

Brücken-Modus mit 2 Lautsprechern (2-4 Ohm) in Serienschaltung:

FUSE 8+ NEW AND 8 LCH 8 NCH POWER SUPPLY SPEAKER OUTPUT

SERIAL WIRING

Brücken-Modus mit 2 Lautsprechern (4-8 Ohm) in Parallelschaltung:

FUSE BI REM END LED ON ON POWER SUPPLY SPEAKER OUTPUT

PARALLEL WIRING

Seite 6

© RTO 2000

TERMINATOR

TRI-MODE

Wenn Sie einen Subwoofer oder Center-Lautsprecher im Stereo-Modus benutzen wollen, können Sie diese auch im Brücken-Modus mit den Lautsprecher Terminals verbinden. Dabei muß aber eine zusätzliche passive Frequenzweiche (12dB slope) angeschlossen werden, weil weder ein Subwoofer (optimaler Frequenzbereich bis zu 150 Hz) noch ein Center-Lautsprecher (200 Hz - 6 KHz) mit dem vollen Frequenzbereich arbeiten kann.

Bei der Tri-Mode Nutzung sollten nur 4 Ohm Lautsprecher für die linken und rechten Kanalseiten genutzt werden. 8 Ohm Impedanz sind bei einem dritten Lautsprecher empfohlen, 4 Ohm sind jedoch auch möglich.

Subwoofer in Tri-Mode Nutzung sollten ohne Gehäuse betrieben werden (Free-Air-Subwoofer). Um die besten Ergebnisse zu erzielen, können Sie versuchsweise die Polarität des Subwoofers ändern. Wenn so ein stärkerer Bass-Sound erzielt werden kann, sollte die Polarität geändert werden. Wenn Sie einen Subwoofer als dritten Lautsprecher verwenden, sollten die beiden anderen Lautsprecher von den tiefen Frequenzen des Subwoofers befreit werden. Dafür wird ein 6 dB Hoch-Pass-Filter empfohlen. Dadurch wird der Klang der anderen Lautsprecher oftmals transparenter und die Leistung der Lautsprecher erhöht sich.

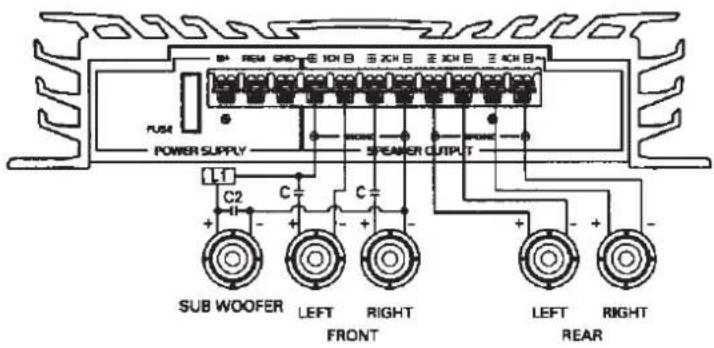

Tri-Mode mit Subwoofer für 4-Kanal-Verstärker:

B+ REM GND-E 101 B 3 XCH B 2 XCH B 2 XCH B PUS4 POWER SUPPLY SPEAKER OUTPUT L1 C2 C C- + - + - SUB WOOFER LEFT RIGHT FRONT LEFT RIGHT REAR

Seite 7

© RTO 2000

TERMINATOR

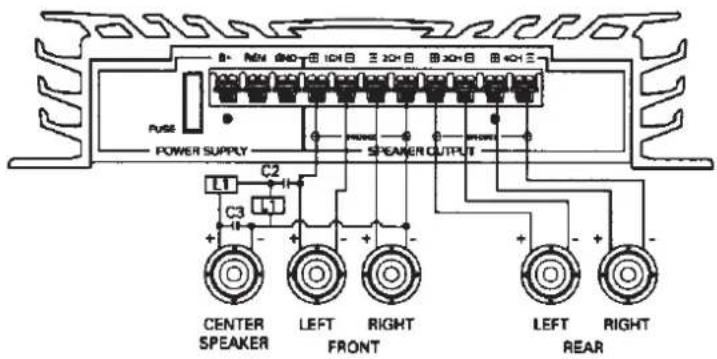

Tri-Mode mit einem Center-Lautsprecher für 4-Kanal-Verstärker

B+ NEW 10H 30H 40H PULSE POWER SUPPLY C2 SPEAKER OUTPUT L1 C3 + - + - + - CENTER SPEAKER LEFT FRONT RIGHT LEFT REAR RIGHT

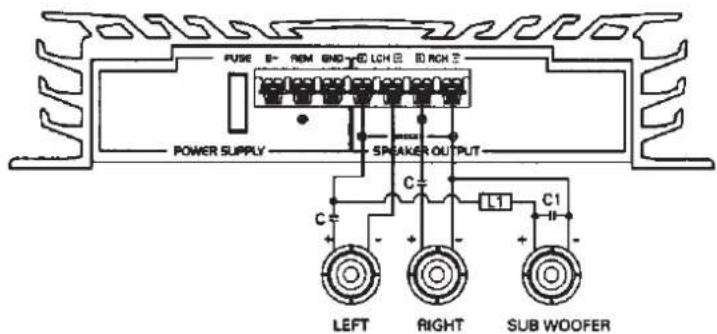

Tri-Mode mit Subwoofer für 2-Kanal-Verstärker:

FUSE B- REM END ID LCH ID RCH POWER SUPPLY SPEAKER OUTPUT C1 C + - LEFT RIGHT SUB WOOFER

Seite 8

© RTO 2000

TERMINATOR

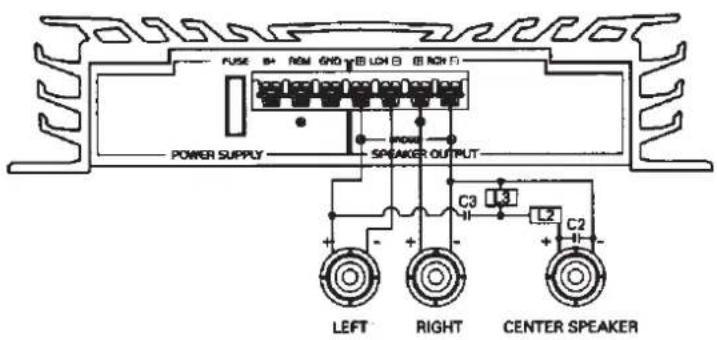

Tri-Mode mit einem Center-Lautsprecher für 2-Kanal-Verstärker:

FUSE B+ NOK GND YB LCH B B ON H POWER SUPPLY PON SPEAKER OUTPUT C3 3 L2 C2 LEFT RIGHT CENTER SPEAKER

Die folgenden Werte sollten für die Frequenzbestimmenden Bauteile verwendet werden:

C = Kondensator

L = Spule

C = 330uF Bipolarer (Tonfrequenz) Elko

L1 = 10 mH C1 = 100uF für 4 Ohm Subwoofer

L1 = 15 mH C1 = 100uF für 8 Ohm Subwoofer

L2 = 9 mH C2 = 68uF für 8 Ohm Center-Lautsprecher

L3 = 0.3mH C3 = 2,2 uF

Seite 9

© RTO 2000

TERMINATOR

GND (-) = MASSE ANSCHLUSS

Verbinden Sie den Gnd-Anschluss mit dem Chassis des Wagens und sorgen Sie für einen guten Kontakt. Bohren Sie dafür ein Loch in das Wagen-Chassis nahe beim Verstärker. Dann entfernen Sie an der Bohrstelle bitte Farbe und jeglichen Schmutz. Danach befestigen Sie das Kabel mit dem mitgelieferten Ring-Anschluß und Schraube. Vergewissern Sie sich, daß der Masse-Anschluß so kurz wie möglich ist, und daß der Kabel-Durchmesser ausreichend ist (min. 4mm²).

BATT (+) = STROMANSCHLUSS

Verbinden Sie den Batterie-Anschluß mit dem positiven Pol der Batterie durch ein Kabel und setzen Sie eine Sicherung an das Stromkabel in einer Entfernung von nicht mehr als 30 cm von der Batterie. Der Durchmesser des Kabels sollte bei einer Länge von 3m mindestens 4mm² und bei einer Länge von 6m mindestens 6mm² betragen.

REM (ON/OFF) = AUTOMATISCHE EINSCHALTLEITUNG

Verbinden Sie den Rem-Terminal mit dem automatischen Antennen-Anschluß Ihres Autoradios. Wenn Sie nun das Autoradio ein- bzw. ausschalten, schaltet sich der Verstärker automatisch mit ein bzw. aus. Ein Kabel von 0.5mm² Durchmesser ist hierbei ausreichend.

ON = LED EINSCHALTANZEIGE

Nach dem korrekten Anschluß der 3 Strom-Terminals wird die LED grün aufleuchten und somit die Betriebsbereitschaft signalisieren.

PROTECT = LED SCHUTZ-ANZEIGE

Dieses Gerät ist mit einem Überlast-Schutz ausgestattet. Sofort bei Überlastung (Kurzschluß, Hitze) wird der Überlast-Schutz aktiviert und die rote LED leuchtet auf. Dadurch wird der Verstärker gegen Schäden geschützt. Nach Überhitzung sollte dem Verstärker jedoch eine kurze Phase des Abkühlens ermöglicht werden, bevor er weiterarbeiten kann.

TERMINATOR

SICHERUNG

Der Verstärker ist mit einer Steck-Sicherung ausgestattet. Benutzen Sie niemals eine Sicherung mit einem höheren Wert. Überbrücken Sie niemals eine Sicherung. Dieses könnte zu irreparablen Schäden und zum Erlöschen der Garantie führen.

GAIN = EINGANGS-LEVEL KONTROLLE

Die Eingangs-Level Kontrolle gestattet es dem System gut innerhalb einer großen Bandbreite von Ausgangs-Level zu arbeiten. Wählen Sie die Anpassung so wie Sie einen bestmöglichen Sound ohne Störungen auswählen. Folgendes Verfahren wird dabei empfohlen:

Wenn Sie mehrere Verstärker benutzen, muß die Anpassung für jedes Set einzeln erfolgen. Stellen Sie den Volume-Regler Ihres Autoradios auf etwa 2/3 seiner Gesamtleistung ein. Nun drehen Sie den Gain-Control-Regler des Verstärkers von „Min“ zu „Max“, bis Sie dabei Klangstörungen hören. Drehen Sie den Regler wieder etwas zurück in Richtung „Min“ und die Anpassung ist somit beendet.

Bei Verwendung eines 4-Kanal Verstärkers führen Sie diese Anpassung einzeln für die Kanäle 1/2 sowie 3/4 durch.

Achtung: Wenn Sie 2 Ohm Lautsprecher im Stereo-Modus, Tri-Mode-Modus oder 4 Ohm Lautsprecher im Brücken-Modus benutzen und der Überlastschutz aktiviert wurde, drehen Sie den Gain Control Regler in Richtung „Min“ bis kein Störgeräusch mehr zu hören ist.

TIEF PASS / HOCH PASS FREQUENZWEICHE

Falls der Subwoofer am Verstärker angeschlossen wurde, kann der Lautsprecher durch einen Tief/Hoch-Pass-Filter in einem optimalen Frequenzbereich arbeiten.

Zu diesem Zweck muß die Trennfrequenz gemäß dem Wahlschalter auf 40 Hz bis 400 Hz eingestellt werden. Die eingesetzte Frequenzweiche ist hauptsächlich abhängig von der Cone-Größe der anderen Autolautsprecher.

TERMINATOR

INBETRIEBNAHME

Nachdem der Verstärker eingebaut wurde und alle Kabel angeschlossen wurden, schalten Sie bitte das Radio ein. Dadurch sollte sich der Verstärker nun automatisch einschalten. Nach wenigen Augenblicken erreicht der Verstärker dann seine volle Leistungsfähigkeit.

Dann erhöhen Sie bitte langsam die Lautstärke mit dem entsprechenden Regler des Radios. Falls kein Klang oder nur Verzerrtes zu hören ist, schalten Sie das Radio bitte sofort wieder aus (der Verstärker wird automatisch mit ausgeschaltet). Überprüfen Sie anschließend alle Kabel-Anschlüsse.

FEHLER BEHEBEN

Keine Funktion

Die Verbindungskabel sind nicht korrekt angeschlossen worden. Bitte überprüfen Sie alle Kabel auf elektrischen und mechanischen Kontakt. Sicherung überprüfen. Im Falle des Austauschs beachten Sie bitte den korrekten Wert.

Kein Klang

Lautsprecherkabel und Lautsprecherstecker sind nicht korrekt angeschlossen.

Kein Klang - Grüne LED leuchtet

Die Plus- und Minusdrähte der Lautsprecherkabel haben Kontakt. Beseitigen Sie den Kurzschluß. Falls Sie einen 2 Ohm Lautsprecher im Stereo-Modus verwenden oder Tri-Mode, und das Set überlastet ist, dann drehen Sie den Gain Control Regler zu „Min“ bis der Betrieb fehlerfrei ist.

Ein Kanal ohne Funktion

Der Balance Regler ist nicht in der Mittel-Position. Der Lautsprecher oder sein Kabel ist defekt. Bitte überprüfen Sie dieses.

Verzerrungen

Die Lautsprecher sind überlastet, bitte drehen Sie den Volume Regler herunter und prüfen Sie die Volume Control Positionen.

Seite 12

© RTO 2000

TERMINATOR

Kein Stereo-Sound und schwache Bässe

Lautsprecherkabel (+) und (-) sind verwechselt worden. Gerät arbeitet Phasenverkehrt.

Störungen (Interferenzen)

Alle Kabel sind Ursache oder Leiter von Interferenzen. Besonders anfällig sind das Stromkabel und das RCA Audio Kabel. Oftmals werden Interferenzen durch Generatoren oder andere elektronische Autoteile verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:

- Benutzen Sie nur abgeschirmte Audiokabel für die Anschlüsse zwischen „Low Level Eingängen“ des Verstärkers und dem RCA oder DIN Ausgang des Radios.

- Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im Wagen. Sollte dieses nicht möglich sein, können Sie das Stromkabel und das Massekabel zusammen mit den seriellen Kabeln verlegen. Audio- und Lautsprecherkabel sollten soweit wie möglich entfernt davon liegen. Das Kabel der Einschaltleitung zum Ausgang der automatischen Antenne des Radios kann zusammen mit den Signalkabeln verlegt werden.

- Vermeiden Sie Masse-Schleifen indem Sie die Masse Verbindungen aller Komponenten in einer sternförmigen Anordnung verlegen. Den geeignetesten Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Diesen Wert müssen Sie dann mit dem gewählten Masse-Punkt und dem (+) Terminal des Verstärkers vergleichen. Wenn die gemessenen Spannungen nur geringfügig voneinander abweichen, haben Sie den korrekten Mittelpunkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen. Sie sollten die Messung bei eingeschalteter Zündung und angeschalte-

TERMINATOR

ten Verbrauchern (z.B. Heckscheibenheizung, Licht) durchführen.

• Falls es zu Beeinträchtigungen der Lautsprecherkabel durch externe elektrische Quellen kommt, trennen Sie die inneren Kabel und drehen Sie sie zusammen.
• Falls Störgeräusche von anderen elektronischen Autoteilen ausgehen, benutzen Sie einen zusätzlichen Störgeräuschfilter.
• Beim Auftreten von summenden Geräuschen sollten Sie stärkere Massekabel oder weitere Massekabel benutzen.
• Benutzen Sie möglichst Kabel mit verzinnten Enden oder mit angesetzten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind korrosionsfrei und haben einen geringeren Kontakt-Widerstand.
• Sollten alle diese Maßnahmen ohne Erfolg sein, kann eventuell der Gebrauch eines „Ground-Loop-Isolator“ Abhilfe schaffen.

WIR WOLLEN IHNEN EIN LEBENSLANGES HÖRVERGNÜGEN ERMÖGLICHEN

Richtig eingesetzt, kann Ihnen Ihr neues Gerät ein Leben lang Klangvergnügen schenken. Da es zu Gehörschäden kommen kann, wenn das Gehör ständig überhöhten Lautstärken ausgesetzt ist, empfehlen wir auf exzessive Lautstärke zu verzichten.

TERMINATOR

Technische Daten / Specification:

neta snoitaciceTvicepS	DX-402	GX-5002	GX-7004	GX-9002
rklax	400W	500W	700W	900W
Max. Watt pro Kanal reprkax channel	2 x 200W	2 x 250W	4 x 175W	4 x 225W
SN/Ratio	100 dB	105 dB	105 dB	105 dB
ngage ycuer seep	QH HK04	QH HK04	QH HK04	QH HK04
THD	0,05%	0,05%	0,05%	0,05%
Kanal Trennung Channel Separation	76 dB	76 dB	76 dB	76 dB
Hoch- und Tiefpass High- and Lowpass	zH04 Q04	zH04 Q04	zH04 Q04	zH04 Q04
Dämpfungsfaktor Damping Factor	180	180	180	180
Abmessungen Dimensions	0475x 260	0025x 260	0525x 260	0285x 260
