BEDIENUNGSANLEITUNG GSS 45 T21 A Luxor

Geschirrspüler Gebrauchsanweisung

GSS 45 T21 A+ LUX

Lernen Sie Ihren neuen Geschirrspüler kennen 4 Technische Angaben 5

Konformität bezüglich der Normen und Testdaten 5

Sicherheitshinweise und Empfehlungen 5

Die Wiederverwertung Sicherheitshinweise 5

Empfehlungen 7

Für den Geschirrspüler nicht geeignete Gegenstände 7

Den Geschirrspüler installieren 8

Den Geschirrspüler aufstellen 8

Die Wasserzufuhr anschließen

Der Zufuhrschlauch 8

Der Abwasserschlauch 9

Der Stromanschluss

Bevor Sie den Geschirrspüler verwenden 11

Den Geschirrspüler für die Verwendung vorbereiten 11

So wichtig ist es, das Wasser zu entkalken 11

Das Salz einfüllen 11

D e r T e s t 12 s t

Den Salzverbrauch einstellen

Die Verwendung eines Reinigungsmittels 14

Das Fach für das Reinigungsmittel befüllen 14

Kombinierte Reinigungsmittel

Den Geschirrspüler mit Klarspüler befüllen und richtig einstellen 15

Den Geschirrspüler beladen 17

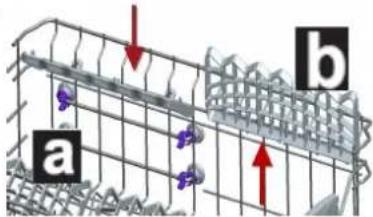

Das Klappgestell 17

Andere Möglichkeiten zur Beladung der Geschirrkörbe 19

Die Standartlast- und Testdaten 20

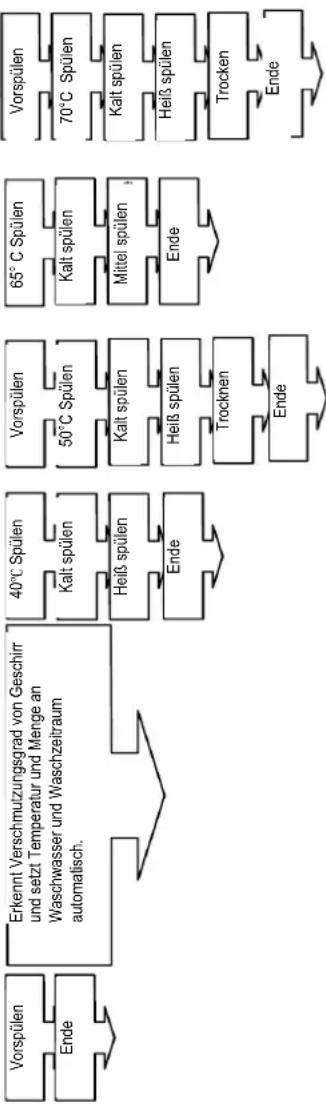

Die Programmbeschreibung 21

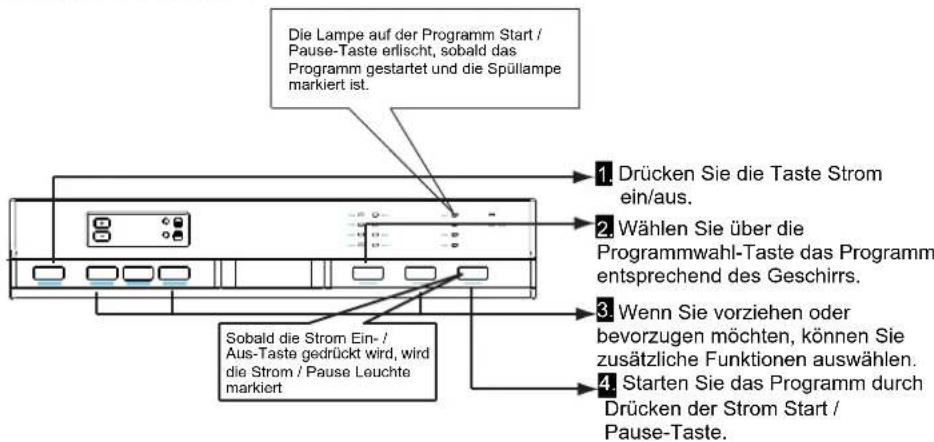

Den Geschirrspüler einschalten und ein Programm auswählen 22

Den Geschirrspüler einschalten

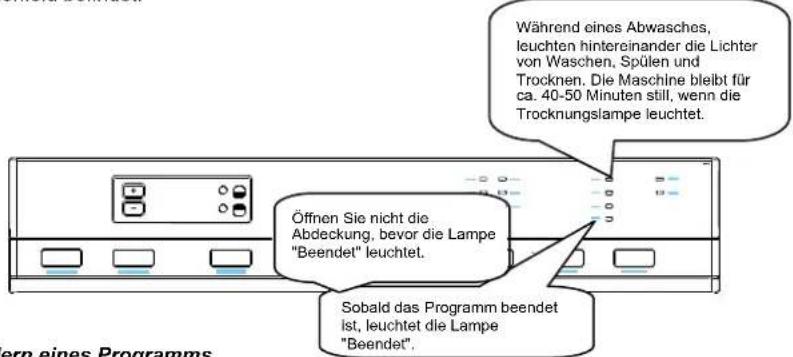

Der Programmverlauf 22

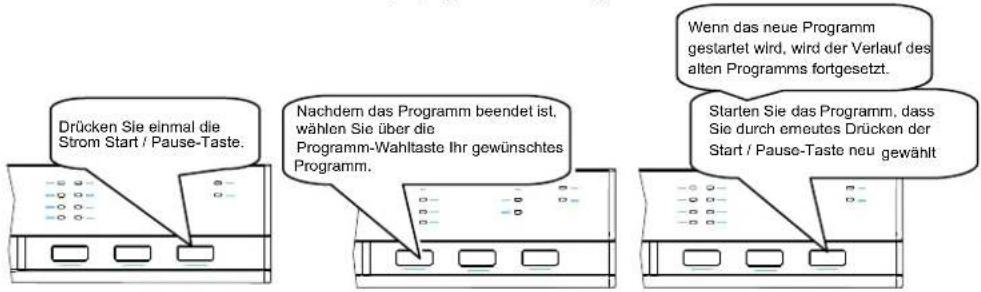

Ein Programm ändern

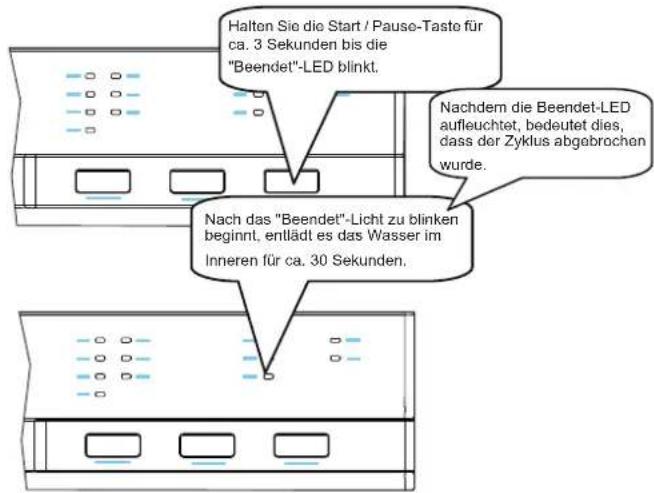

Ein Programm mit Hilfe des Zurücksetzens ändern 23

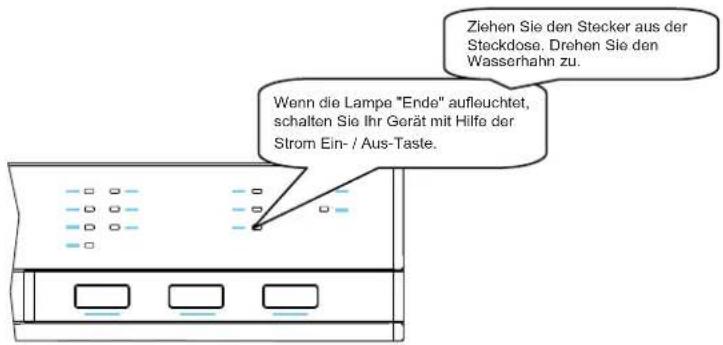

Den Geschirrspüler ausschalten

Pflege und Reinigung 24

D i e F i l t e r

Die Sprüharme 25

Der Schlauchfilter 25

Störungsmeldungen und Vorgehensweise bei einer Störung 26

Praktische und nützliche Hinweise 28

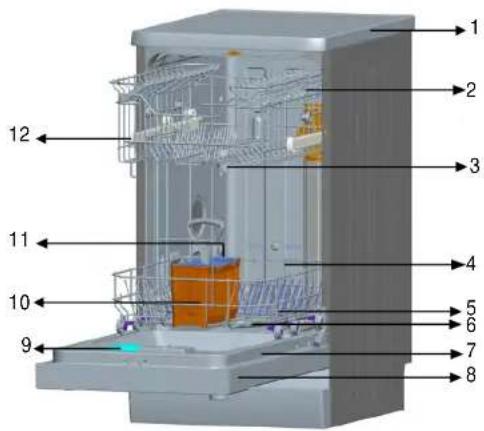

1. Arbeitsoberfläche
2. Oberer Geschirrkorb mit Haltern
3. Oberer Sprüharm
4. Unterer Geschirrkorb
5. Unterer Sprüharm
6. Filter
7. Typenschild
8. Bedienfeld
9. Behälter für Reinigungsmittel und Klarspüler
10. Besteckorb
11. Behälter für Reinigungssalz
12. Schiene am oberen Geschirrkorb

Aktivtrocknung: Dieses System sorgt für ein besseres Trocknen Ihres Geschirrs.

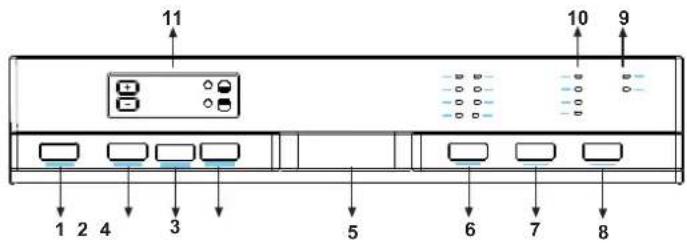

ERSTE SCHRITTE MIT IHRER MASCHINE

11 10 9 1 2 4 3 5 6 7 8

1.) Taste EIN/AUS

Wenn auf die ON / OFF-Taste gedrückt wird schaltet sich die Maschine ein und das Licht auf der Start / Standby-Taste geht an.

2.) Taste extra trocknen

Durch Benutzen der Extra-Taste können Sie eine zusätzliche Trocknungsfunktion in das ausgewählte Programm hinzufügen. Sobald Sie die extra trocknen Funktion gewählt haben, werden die extra Erwärmungs- und Trocknungsschritte in den ausgewählten Programm hinzugefügt, so können Sie sicherstellen, dass Ihr Geschirr noch trockener wird.

3.) Tablet Waschmittel-Taste

Drücken Sie die Tablet Waschmittel-Taste wenn Sie kombiniertes Waschmittel, dass Salz, Klarspüler und zusätzliche Funktionen enthält, verwenden.

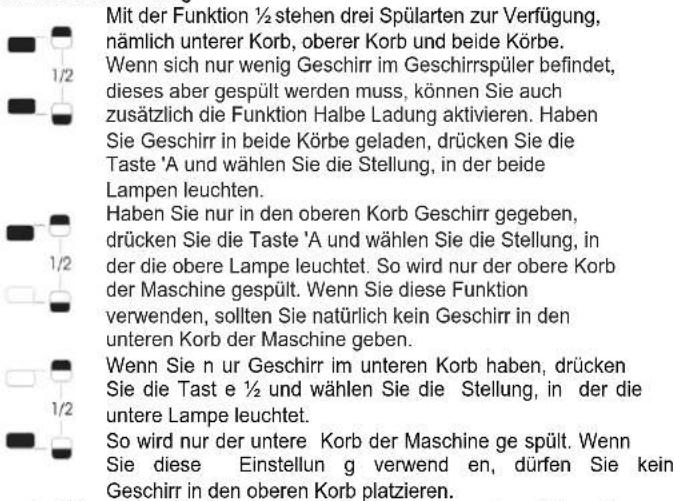

4.) 12 Taste halbe Ladung

Mit der Funktion ½ stehen drei Spülarten zur Verfügung, nämlich unterer Korb, oberer Korb und beide Körbe. Wenn sich nur wenig Geschirr im Geschirrspüler befindet, dieses aber gespült werden muss, können Sie auch zusätzlich die Funktion Halbe Ladung aktivieren. Haben Sie Geschirr in beide Körbe geladen, drücken Sie die Taste 'A und wählen Sie die Stellung, in der beide Lampen leuchten. Haben Sie nur in den oberen Korb Geschirr gegeben, drücken Sie die Taste 'A und wählen Sie die Stellung, in der die obere Lampe leuchtet. So wird nur der obere Korb der Maschine gespült. Wenn Sie diese Funktion verwenden, sollten Sie natürlich kein Geschirr in den unteren Korb der Maschine geben. Wenn Sie nur Geschirr im unteren Korb haben, drücken Sie die Tast e ½ und wählen Sie die Stellung, in der die untere Lampe leuchtet. So wird nur der untere Korb der Maschine ge spült. Wenn Sie diese Einstellung g verwend en, dürfen Sie kein Geschirr in den oberen Korb platzieren.

Hinweis: Wenn Sie mit dem letzte n Waschprogramm eine Extraoption gewählt hatten, bleibt diese auch für das nächste Waschprogramm aktiv. Wollen Sie diese Funktion nich mit dem neu gewählten Programm verwenden, drücken Sie nochmals die Taste für die gewählte Funktion und achten Sie darauf, dass die Leuchte darin erlischt.

5.) Türgriff

Der Türgriff wird zum Öffnen / Schließen derTür Ihres Gerätes verwendet.

6.) Programmwahltasten

Mit der Programmwahl-Taste, können in Sie ein p assendes Programm für Ihr Geschirr auswählen.

7.) Extraspülen

Durch Benutzen der Extra-Taste können Sie eine zusätzliche Trocknungsfunktion in das ausgewählte Programm hinzufügen. Sobald Sie die Extraspülen Funktion gewählt haben, werden Wasch- und Spülschritte in den ausgewählten Programm hinzugefügt, so können Sie sicherstellen, dass Ihr Geschirr noch sauberer wird und noch mehr glänzt.

8.) Start -/ Pause-Taste

Sobald Sie die Start / Pause-Taste drücken, wir d das Programm, dass Sie mit der Programmwahl-Taste ausgewählt haben, zu laufen beginnen und die Status-Anzeige "wash" leuchtet auf. Im Stopp-Zustand während die Wasch-LED leuchtet, wird die Ein, Start / Pause-LED blinken.

9.) Salz-Mangel-Warnanzeige

Um zu sehen, ob das R egeneriersalz in Ihrer Maschine au sreichend ist oder nicht, überprüfen Sie die Salz Mangel Warnleuch te auf dem Display. Wenn die Salz Mangel Warnlampe zu leuch ten beginnt, müssen Sie die Salzkammer füllen.

Klarspüler Mangel Warnanzeige

Um zu sehe n, ob der Klarspüler in Ihrer Maschine ausreich end ist oder nicht, über prüfen Sie die Klar spüler Mangel Warnleuchte auf de m Display. Wenn die Klarspüler Mang el Warnlampe zu leuchten beginnt, müssen Sie die Klarspüler füllen.

10.) Programmüberwachungsleuchten

Der Programmablauf kann durch die Programmüberwachungsleucht en auf dem Bedienfeld überwacht werden.

• Washen
• Klarspülen
• Trocken
• Ende

11.) Restlaufzeit-Anzeige

Die Restlaufzeit zeigt d ie Programmzeiten und die noch verbleibende Zeit während das Progr amms in Be trieb ist. Darüber hinaus können Sie vor Progra mmstart du rch Drücken der Tasten auf der Anzeige die Programm Verzögerungszeit einstellen. Wenn Sie die Verzögerungszeit ändern möchten, können Sie die Zeit, indem Sie die Start / Pause-Taste drücken und die Taste n auf der Anzeige ben utzen, einst ellen. Um z u aktivieren, drücken Sie erneut die Start / Pause-Taste.

Kindersicherung Betrieb

Um die Kindersicherung zu aktivieren, drücken Sie für 3 Sekunden gleichzeitig die "+" und "-" Tasten auf der Restzeitanzeige. Zu dieser Zeit, erscheint auf der Restzeitanzeige für 2 Sekunden "CL". Um die Kindersicherung zu deaktivieren, drücken Sie erneut für 3 Sekunden gleichzeitig die "+" und "-" Tasten. "CL" wird einmal blinken.

Technische Angaben

Fassungsvermögen	10 Maßgedecke
Höhe	845 mm
Höhe (ohne Arbeitsplatte)	815 mm
Breite	450 mm
Tiefe	598 mm
Nettogewicht	40 kg
Versorgungsspannung	220-240 V, 50 Hz
Leistungsaufnahme	1900 W
Heizleistung	1800 W
Pumpenleistung	100 W
Abwasserpumpenleistung	30 W
Wasserzufuhrdruck	0.03 MPa (0,3 bar) - 1 MPa (10 bar)
Stromstärke	10 A

- Der Hersteller behält sich das Recht zur Anpassung der Ausführung und der technischen Angaben vor.

Konformität bezüglich der Normen und Testdaten / EU-Konformitätserklärung

Alle Stufen in Bezug auf die Maschine sind in Übereinstimmung mit den Sicherheitsbestimmungen, wie dies in allen diesbezüglich geltenden Bestimmungen der Europäischen Union festgelegt ist. 2004/108/EC, 2006/95/EC, IEC 436/DIN 44990, EN 50242

SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN

Wiederverwertung

• Einige Bestandteile und die Verpackung Ihres Geschirrspülers sind aus wiederverwertbaren Stoffen hergestellt worden.
• Die Kunststoffteile sind mit den folgenden internationalen Abkürzungen gekennzeichnet worden: (>PE<, >PS<, >POM<, >PP<, ...)
• Die Teile aus Karton sind aus wiederverwertbarem Papier hergestellt worden. Diese können als Altpapier entsorgt werden, sodass sie der Wiederverwertung zugeführt werden können.
• Diese Materialien sind nicht für die Entsorgung als Haushaltsabfälle geeignet. Stattdessen sollten sie bei Abfallsammelstellen für die Wiederverwertung abgegeben werden.
• Wenden Sie sich bitte an solche Entsorgungsstellen, um Auskünfte zur Art der Entsorgung und zu Sammelstellen zu erhalten.

Sicherheitsinformationen

Wenn Sie Ihren Geschirrspüler in Empfang nehmen

• Prüfen Sie, ob keine Schäden an Ihrem Geschirrspüler oder der Verpackung vorliegen.
  Verwenden Sie niemals einen Geschirrspüler, der auf irgendeine Weise beschädigt ist, sondern wenden Sie sich an den zuständigen Kundendienst.
• Entfernen Sie die Verpackungsmaterialien gemäß den Hinweisen und entsorgen Sie sie gemäß den diesbezüglichen Bestimmungen.

Auf diese Punkte müssen Sie während der Installation des Geschirrspülers achten

- Wählen Sie einen geeigneten, sicheren und ebenen Standort für die Aufstellung des Geschirrspülers.

- Bitte bauen Sie die Geschirrspülmaschine nach den Anweisungen in der Bedienungsanleitung unter dem oder in den Küchenblock ein. Achten Sie dabei darauf, dass das Gerät sicher montiert ist.

Beachten Sie bei der Aufstellung, Installation und den Anschlüssen für Ihren Geschirrspüler bitte folgende Hinweise.

• Dieser Geschirrspüler darf nur von einem hierzu befugten Kundendienstmonteur installiert und repariert werden.
• Für den Geschirrspüler dürfen nur Originalersatzteile verwendet werden.
• Überzeugen Sie sich vor der Installation bitte davon, dass der Stecker des Geschirrspülers aus der Steckdose gezogen worden ist.
• Alle elektrischen Anschlüsse müssen zu den auf dem Typenschild angegebenen Werten passen.
• Gehen Sie besonders sorgfältig vor und achten Sie darauf, dass der Geschirrspüler nicht auf ein elektrisches Stromkabel gestellt wird.
• Benutzen Sie bitte niemals eine Verlängerungskabel oder einen Mehrfachstecker für den Anschluss des Geschirrspülers. Der Stecker muss auch nach der Installation der Maschine leicht zugänglich sein.
• Nachdem Sie den Geschirrspüler an einem geeigneten Standort aufgestellt haben, müssen Sie ihn bei der ersten Benutzung ohne Beladung spülen lassen.

Der normale Gebrauch des Geschirrspülers

• Dieser Geschirrspüler ist für Haushaltszwecke geeignet; benutzen Sie ihn nicht für einen anderen Zweck. Durch den gewerblichen Einsatz des Geschirrspülers verfallen sämtliche Garantieansprüche.
• Stellen oder legen Sie keine Lasten auf die offene Tür des Geschirrspülers, weil dieser sonst kippen oder beschädigt werden könnte.
• Füllen Sie in die Fächer für Reinigungsmittel und Klarspüler niemals andere als hierfür geeignete Reiniger und Klarspüler, die speziell für Geschirrspüler hergestellt worden sind. Unsere Firma kann keine Haftung für irgendwelche Schäden übernehmen, die andernfalls entstehen können.
• Bei dem Wasser im Spülbereich der Maschine handelt es sich nicht um Trinkwasser, das somit auch nicht zum Verzehr geeignet ist.
• Aufgrund der Explosionsgefahr dürfen Sie in den Spülbereich der Maschine keine chemisch löslichen Mittel wie Lösungsmittel einfüllen.
• Prüfen Sie bitte, ob Kunststoffteile wirklich hitzebeständig sind, bevor Sie sie im Geschirrspüler spülen.
• Befüllen Sie Ihren Geschirrspüler nicht mit Gegenständen, die für das Geschirrspülen nicht geeignet sind. Achten Sie ebenfalls darauf, dass Sie keinen Geschirrkorb überladen. Andernfalls kann unsere Firma keine Haftung für irgendwelche Kratzer oder Rostschäden am inneren Rahmen aufgrund von Bewegungen des Geschirrkorbs übernehmen.
• Wegen der Gefahr ausströmenden heißen Wassers darf die Tür des Geschirrspülers nicht geöffnet werden, wenn der Geschirrspüler in Betrieb ist. Eine Sicherheitsvorrichtung sorgt auf jeden Fall dafür, dass sich der Geschirrspüler abschaltet, wenn die Tür geöffnet wird.
• Lassen Sie die Tür des Geschirrspülers nicht offen stehen. Dies kann andernfalls zu Unfällen führen.
• Laden Sie Messer und andere spitze oder scharfe Gegenstände mit der scharfen Seite nach unten im Besteckkorb.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bedient werden. Dies gilt auch für in Bezug auf das Gerät unerfahrene Personen, sofern diese nicht beaufsichtigt oder von einer verantwortlichen Person gründlich in die Bedienung des Gerätes eingewiesen wurden.

Für die Sicherheit ihrer Kinder

• Nachdem Sie das Verpackungsmaterial des Geschirrspülers abgenommen haben, müssen Sie darauf achten, dass es außerhalb der Reichweite von Kindern bleibt.
• Erlauben Sie Kinder nicht, mit dem Geschirrspüler zu spielen oder ihn einzuschalten.
  • Halten Sie Reinigungsmittel und Klarspüler von Ihren Kindern fern.
• Halten Sie Kinder von der Geschirrspülmaschine fern, wenn sie offen steht, weil sich in der Maschine noch Rückstände von Reinigungssubstanzen befinden können.
• Achten Sie darauf, dass Ihr alter Geschirrspüler keine Gefahr für Ihre Kinder darstellt. Es ist vorgekommen, dass Kinder sich in alten Maschinen eingeschlossen haben. Um solchen Gefahren vorzubeugen, entfernen Sie bitte das Schloss der Maschine und lösen Sie sämtliche Stromkabel.

Im Falle einer Störung

• Mögliche Störungen an dem Geschirrspüler müssen auf jeden Fall von hierzu befugten Personen repariert werden. Reparaturen, die von anderen als dem befugten Kundendienstmonteur ausgeführt werden, führen zu einem Erlöschen der Garantieansprüche.
• Bevor irgendwelche Reparaturen an dem Geschirrspüler ausgeführt werden, müssen Sie sich davon überzeugen, dass die Stromzufuhr zur Maschine unterbrochen worden ist. Schalten Sie die Sicherung aus oder ziehen Sie den Netzstecker des Geschirrspülers. Ziehen Sie nicht am Kabel, wenn Sie den Stecker lösen. Achten Sie darauf, dass der Wasserhahn geschlossen ist.

Empfehlungen

• Um Wasser und Strom zu sparen, sollten Sie hartnäckige Rückstände auf dem Geschirr entfernen, bevor Sie das Geschirr in die Maschine stellen. Schalten Sie den Geschirrspüler ein, nachdem Sie ihn ganz beladen haben.
• Benutzen Sie das Vorspülprogramm bitte nur, wenn dies wirklich erforderlich ist.
• Stellen Sie hohle Gegenstände wie Schalen, Gläser und Töpfe so in die Maschine, dass die Öffnung nach unten zeigt.
• Es wird empfohlen, dass Sie den Geschirrspüler nicht mit anderem oder mehr als dem angegebenen Geschirr befüllen.

•

Für den Geschirrspüler nicht geeignete Gegenstände:

• Zigarettenasche, Kerzenwachs, Politur, Farbe, chemische Stoffe und Materialien mit Eisenlegierung,
• Gabeln, Löffel und Messer mit Handgriffen aus Holz oder Knochen bzw. aus Elfenbein oder Perlmutt, geleimte Gegenstände oder mit scheuernden, säurehaltigen oder alkalischen Chemikalien verschmutzte Gegenstände,
• Gegenstände aus nicht hitzebeständigem Kunststoff, Gegenstände mit einer Kupfer- oder Zinnbeschichtung,
  • Gegenstände aus Aluminium und Silber (diese können sich verfärben oder stumpf werden),
• Bestimmte empfindliche Glastypen, Porzellan mit ornamentalen Druckmustern, da diese bereits nach dem ersten Spülen fahl werden können, Kristallglas, weil es im Lauf der Zeit stumpf wird, nicht hitzebeständiges Aufhängebesteck, Bleikristallgläser, Schneidebretter sowie mit Synthetikfasern hergestellte Produkte,
• Absorbierende Gegenstände wie Schwämme oder Küchentücher gehören nicht in einen Geschirrspüler.

Warnung: Achten Sie bitte darauf, dass Sie in Zukunft spülmaschinenfeste Produkte kaufen.

DIE INSTALLATION DES GESCHIRRSPÜLERS

Die Aufstellung des Geschirrspülers

Wenn Sie den Standort für den Geschirrspüler wählen, müssen Sie darauf achten, dass Sie dort das Geschirr problemlos be- und entladen können.

Stellen Sie den Geschirrspüler nicht an einer Stelle auf, an der die Zimmertemperatur unter 0 °C absinken kann.

Nehmen Sie die Maschine vor der Aufstellung aus der Verpackung. Beachten Sie dabei bitte die Warnhinweise auf der Verpackung.

Stellen Sie den Geschirrspüler in der Nähe einer Wasserzu- und -abfuhr auf. Denken Sie bei der Aufstellung des Geschirrspülers daran, dass die Anschlüsse nach dieser Aufstellung nicht mehr geändert werden.

Halten Sie den Geschirrspüler nicht an der Tür oder der vorderen Platte fest, um ihn anzuheben.

Achten Sie darauf, dass Sie an allen Seiten des Geschirrspülers ein wenig Platz frei lassen, damit Sie ihn bei der Reinigung problemlos vor- und zurückschieben können.

Achten Sie darauf, dass die Schläuche für die Wasserzu- und -abfuhr bei der Aufstellung des Geschirrspülers nicht eingeklemmt werden. Stellen Sie bitte außerdem sicher, dass die Maschine nicht auf einem Stromkabel steht.

Stellen Sie die Stellfüße des Geschirrspülers so ein, dass die Maschine gerade und fest steht. Durch eine ordnungsgemäße Aufstellung des Geschirrspülers wird das problemlose Öffnen und Schließen der Tür gewährleistet.

Wenn sich die Tür des Geschirrspülers nicht richtig schließen lässt, müssen Sie prüfen, ob die Maschine stabil auf der Bodenfläche steht. Stellen Sie andernfalls die Stellfüße richtig ein und sorgen Sie für einen stabilen Stand.

Der Wasseranschluss

Achten Sie darauf, dass die Leitungen im Haus für die Installation eines Geschirrspülers geeignet sind. Wir empfehlen Ihnen ferner, ein Filter am Wassereinlass Ihres Hauses oder Ihrer Wohnung anzubringen, um mögliche Beschädigungen durch Verunreinigungen (wie Sand, Ton, Rost usw.), die gelegentlich in der Wasserzufuhr enthalten sein können oder in den Leitungen im Haus vorliegen, zu verhindern. Darüber hinaus beugen Sie somit Problemen wie Verfärbungen oder Ablagerungen nach dem Spülen vor.

Benutzen Sie nicht den Zufuhrschlauch Ihres alten Geschirrspülers, wenn Sie diesen noch haben sollten. Benutzen Sie stattdessen den neuen, im Lieferumfang der Maschine enthaltenen Zufuhrschlauch. Wenn Sie einen neuen oder einen lange nicht benutzten Zufuhrschlauch an Ihre Maschine anschließen, lassen Sie bitte erst eine Zeit lang Wasser durch den Schlauch fließen, bevor Sie ihn anschließen. Schließen Sie den Zufuhrschlauch direkt an den Wasserhahn an. Der am Hahn vorliegende Druck muss mindestens 0,3 bar und darf nicht mehr als 10 bar betragen. Wenn der Wasserdruck

10 bar übersteigt, muss ein Druckausgleichsventil dazwischen angebracht werden.

Nachdem der Schlauch angeschlossen worden ist, muss der Hahn ganz aufgedreht werden. Jetzt kann geprüft werden, ob er absolut dicht ist und nicht tropft.

Zum Schutz Ihrer Maschine sollten Sie darauf achten, dass Sie immer die Wasserzufuhr schließen, wenn das Spülprogramm beendet ist.

HINWEIS: Bei einigen Modellen wird ein Zwischenstück für den Aquastop verwendet. Bei der Benutzung eines Aquastops kommt es zu einer gefährlichen Spannung. Schneiden Sie das Zwischenstück für den Aquastop nicht ab. Achten Sie darauf, dass er nicht eingeknickt oder verdreht ist.

max 110cm min 50cm min 4cm

Der Abwasserschlauch

Der Abwasserschlauch kann entweder direkt an den Wasserabfluss oder den Abfluss des Spülbeckens angeschlossen werden. Wenn ein spezielles Schenkelrohr (wenn verfügbar) verwendet wird, kann das Wasser direkt in das Spülbecken abfließen, indem das Schenkelrohr über den Rand des Spülbeckens gebogen wird.

Dieser Anschluss muss in einer Höhe von mindestens 50 cm über der Bodenfläche liegen und darf nicht höher als 110 cm sein.

Warnung: Wenn ein Abwasserschlauch verwendet wird, der länger als 4 m ist, kann es sein, dass das Geschirr schmutzig bleibt. In diesem Fall kann unsere Firma keine Haftung übernehmen.

0.5-1.1 m

Der elektrische Anschluss

Der geschützte Stecker Ihres Geschirrspülers muss an die Steckdose mit Schutzkontakt und der richtigen Spannung und Stromstärke angeschlossen werden. Wenn die Erdung nicht vorgenommen worden ist, müssen Sie einen sachverständigen Elektriker mit der Ausführung der Erdung beauftragen. Im Falle einer Verwendung ohne vorgenommene Erdung kann unsere Firma für keine Schäden durch die Verwendung haftbar gemacht werden.

Die Stromstärke der Innensicherung muss bei 10-16 A liegen.

Ihr Geschirrspüler ist für eine Spannung von 220-240 V eingestellt worden. Wenn die Spannung bei Ihnen 110 V beträgt, müssen Sie einen Trafo für 110/220 V und 3000 W zwischen Gerät und

Stromzufuhr anbringen. Der Geschirrspüler darf während der Aufstellung noch nicht angeschlossen sein.

Benutzen Sie immer die im Lieferumfang der Maschine enthaltene beschichtete Anschlussleitung mit Stecker.

Wenn Sie den Geschirrspüler mit einer zu niedrigen Spannung verwenden, führt dies zu einer Verminderung der Spülleistung.

Das Stromkabel des Geschirrspülers darf nur von einem befugten Kundendienstmonteur oder Elektriker mit dem gleichen Typ ausgetauscht werden. Dies kann andernfalls zu Unfällen führen.

Achten Sie aus Sicherheitsgründen immer darauf, dass Sie den Stecker aus der Steckdose ziehen, wenn ein Spülprogramm zu Ende ist.

Um elektrische Stromschläge zu vermeiden, dürfen Sie den Stecker nicht mit nassen Händen aus der Steckdose ziehen.

Wenn Sie die Stromzufuhr Ihres Geschirrspülers unterbrechen, müssen Sie immer den Stecker selbst aus der Steckdose ziehen. Ziehen Sie niemals am Kabel.

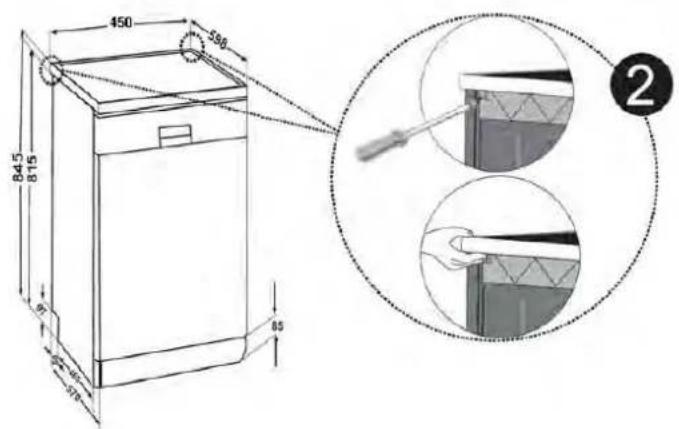

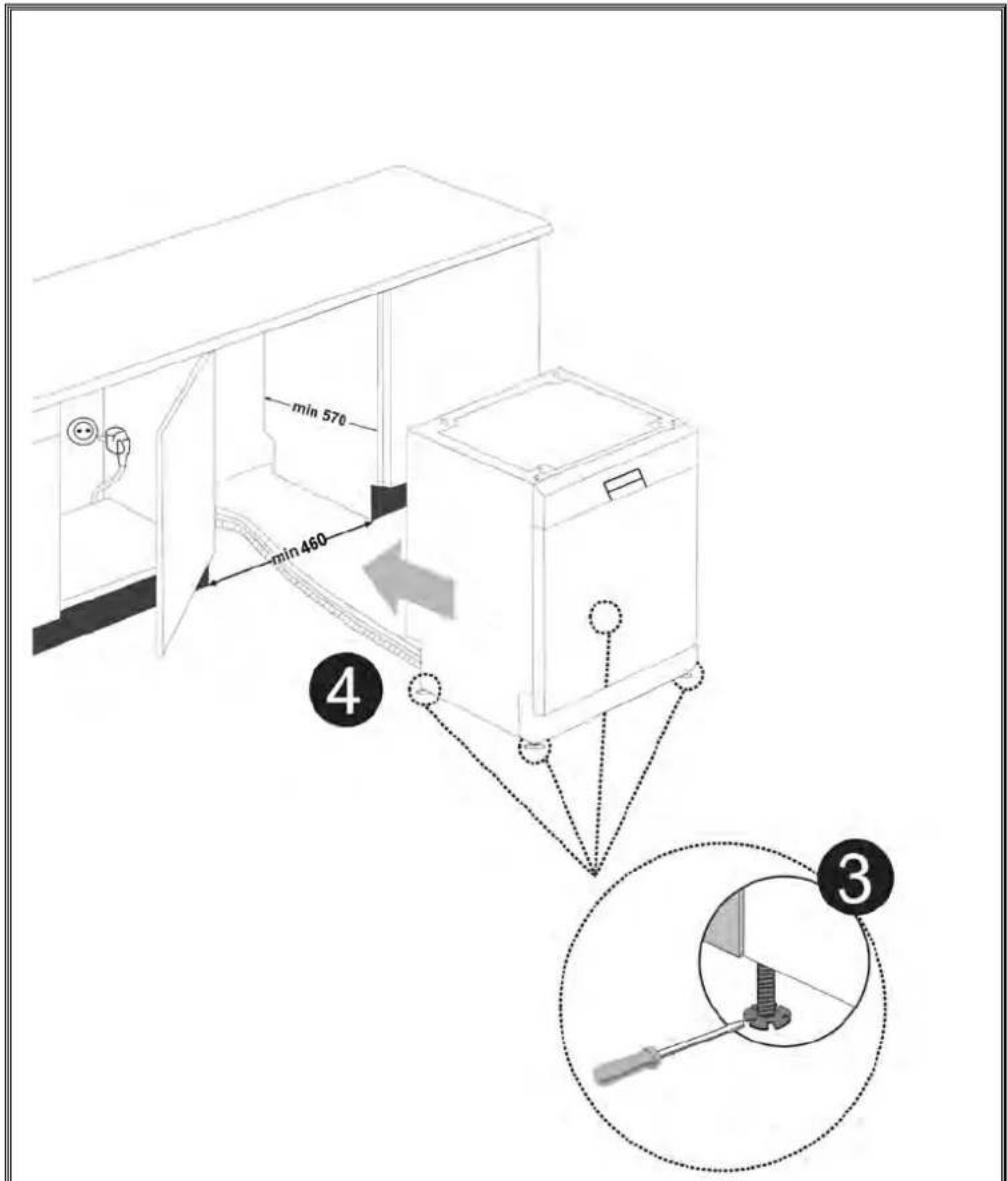

Den Geschirrspüler unter der Arbeitsplatte einbauen

Wenn Sie Ihren Geschirrspüler unter einer Arbeitsplatte einbauen möchten, müssen Sie prüfen, ob Ihnen darunter genügend Platz zur Verfügung steht und ob die Anschlüsse für Strom und Wasser dies zulassen.¹ Wenn Sie zu dem Schluss kommen, dass der Platz unter der Arbeitsplatte für die Aufstellung der Maschine geeignet ist, müssen Sie die obere Platte (wie in der Abbildung gezeigt) abnehmen. ²

Stellen Sie die Füße des Geschirrspülers gemäß der Bodenfläche bei Ihnen ein.3 Achten Sie darauf, dass keine Schläuche oder Leitungen geknickt oder beschädigt warden Stellen Sie Ihren Geschirrspüler auf, indem Sie ihn unter die Arbeitsfläche schieben. Achten Sie dabei darauf, dass die Schläuche nicht eingeklemmt oder verbogen werden.4

450 380 84.5 815 9 27.65 175 85 ②

Warnung : Der Platz, wo Sie das Gerät aufstellen muss eben und stabil sein. Das Gerät sollte mit den verstellbaren Füßen auf waagerechten und sicheren Stand ausgerichtet werden.

min 570 min 460 ④ ③

Warnung: Nach dem Entfernen der Arbeitsplatte muss der Geschirrspüler an einem geschützten Ort aufgestellt werden, dessen Maße den Abmessungen entsprechen, wie sie in der Abb. gezeigt werden.

aufgebraucht und muss nachgefühlt werden.

Wichtig:

Unmittelbar nach jeder Befüllung des Salzbehälters muss der Geschirrspüler in einem Hauptspülgang betrieben werden, um Salzrückstände im Innenraum des Gerätes zu entfernen (!Korrosionsgefahr - Verlust der Garantieansprüche!).

Befüllen Sie den Salzbehälter nur beim ersten Gebrauch mit Wasser!

Wenn Sie eine Tablette in den Behälter für das Reinigungssalz geben, brauchen Sie nicht das ganze Fach zu befüllen. Wir empfehl en die Verwendung von fein gemahlenem od er pulverför migem Enthärtungssalz.

Verwenden Sie niemals Tafelsalz in Ihrem Geschirrspüler. Ansonsten kann es passieren, dass die Funktion der Enthärtung im Laufe der Zeit abnimmt. Wenn Sie den Geschirrspüler einschalten, füllt sich der Salzbehälter mit Wasser. Befüllen Sie deshalb den Salzbehälter, bevor Sie den Geschirrspüler einschalten.

Auf diese Weise wird ausströmendes Salz sofort durch den Spülvorgang abgespült. Wenn Sie die Maschine nicht sofort einschalten, nachdem Sie Salz eingefüllt haben, müssen Sie darauf achten, dass kein Salz im Innenraum des Geschirrspülers bleibt. Schalten Sie dafür ein Kurzprogramm ein, damit möglicherweise verschüttete Salzkörner zu keinen Schäden des Geschirrspülers führen können.

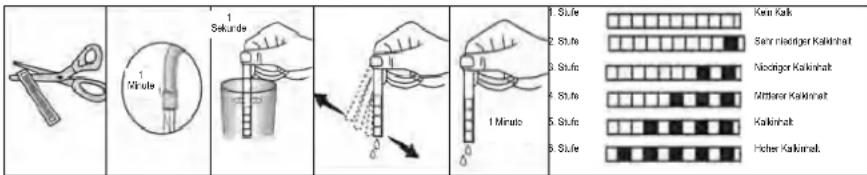

Teststreifen

Die Wasch-Effektivität Ihrer Maschine hängt von der Weichheit des Leitungswassers ab. Aus diesem Grund wird Ih re Maschine mit ei nem System ausge stattet, dass die Härte im Wasseranschluss reduziert. Die Waschwirkung wird zunehmen, wenn das System richtig eingestellt ist. Um die Wasserhärte des Wassers in Ihrer Region herauszufinden, kontaktieren Sie Ihr Wasserwerk oder bestimmen Sie die Wasserhärte mit dem Teststreifen (falls vorhanden).

Öffnen Sie den Teststreifen.

Lassen Sie 1 Minute lang das Wasser aus dem Wasserhahn laufen.

Halten Sie den Teststreifen für 1 Sekunde in das Wasser.

Schütteln Sie den Teststreifen nachdem Sie es aus dem Wasser entnommen haben.

Warten Sie 1 Minute

Machen Sie die Wasserhäerte -Einstellung Ihre Maschine entsprechend dem Ergebnis der Prüfung, dass Sie durch den Streifen erhalten haben.

1 Minute 1 Sekunde 1 Minute 1 Skife 2 Skife 3 Skife 4 Skife 5 Skife 6 Skife Kern Kalk Serr niangiger Kalkinshalt Nodriger Kalkinshalt Mittlerer Kalkinshalt Kalkinshalt Höhe Kalkinshalt

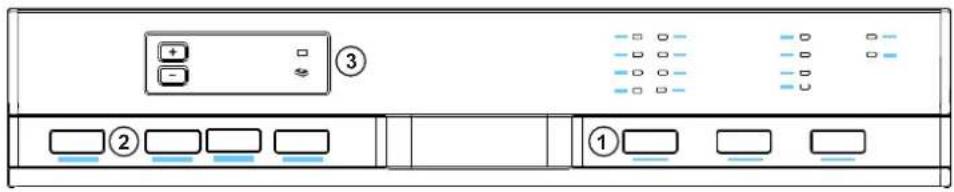

Einstellen von Salzverbrauch

Tabelle der Wasserhärte Einstellungen

Wasserhärte	Deutsche Härte dH	Französische Härte dH	Britische Härte dH	Härteanzeigen
1	0-5	0-9	0-6	L1 wird auf der Anzeige zu sehen sein.
2	6-11	10-20	7-14	L2 wird auf der Anzeige zu sehen sein.
3	12-17	21-30	15-21	L3 wird auf der Anzeige zu sehen sein.
4	18-22	31-40	22-28	L4 wird auf der Anzeige zu sehen sein.
5	23-34	41- 60	29- 42	L5 wird auf der Anzeige zu sehen sein.
6	35-50	61-90	43-63	L6 wird auf der Anzeige zu sehen sein.

Wenn die Härte des verwendeten Wassers über 90 dF (Französische Härte) ist oder wenn Sie Brunnenwasser verwenden; wird empfohlen, ein Filter und Wasser Verfeinerungsgerät zu verwenden. ACHTUNG: Der Härtegrad wird ab Werk auf Stufe 3 eingestellt.

Stellen Sie die Wasserhärte Ihrer Maschine, nach der Ebene, der angegeben Teststrecke ein.

Drücken Sie die Programmwahl-Taste und halten Sie es gedrückt.

1

[Non-Text]

In der Zwischenzeit schalten Sie die ein, indem Sie die ON / OFF-Taste drücken.

2

P

Halten Sie die Programmwahl-Taste gedrückt, bis "SL" auf dem Bildschirm erlischt.

Nach dem "SL" erlischt, lassen Sie die Programm-Taste los.

1

Durch Drücken der "+" und die Tasten am Bildschirm können Sie die

Wasserhärte einstellen. 3

[Non-Text]

Nach der Wasserhärte-Einstellung, speichern Sie die gewählte Einstellung, indem Sie die ON / OFF-Taste drücken.

Wenn die bei Ihnen vorliegende Wasserhärte über 90 dF (französische Härte) liegt oder Sie Brunnenwasser verwenden, sollten Sie Geräte zur Filterung oder zur Wasseraufbereitung verwenden.

HINWEIS: Werkseitig ist die Härte bereits auf den Stand 3 eingestellt worden.

Die Verwendung von Reinigungsmitteln

Benutzen Sie bitte ein Reinigungsmittel, das speziell für die Verwendung von Haushaltsgeschirrspülern entwickelt worden ist.

Im Einzelhandel sind Pulver, Reinigungs-Gel und Tabletten zur Reinigung erhältlich, die speziell für die Verwendung in Haushaltsgeschirrspülern entwickelt worden sind. Vor dem Einschalten des Geschirrspülers muss das Reinigungsmittel in das Reinigungsfach eingefüllt werden. Lagern Sie die Reinigungsmittel außerhalb der Reichweite von Kindern an einem kühlen und trockenen Standort.

Füllen Sie bitte nicht mehr Reinigungsmittel als erforderlich in das Fach für den Reiniger. Ansonsten könnte es sowohl zu Kratzern auf Ihren Gläsern kommen als auch dazu führen, dass sich das Reinigungsmittel nur schlecht auflöst. Wenn Sie weitere Informationen in Bezug auf das verwendete Reinigungsmittel benötigen, wenden Sie sich bitte direkt an die betreffenden Hersteller der Reinigungsmittel.

Das Fach für das Reinigungsmittel

Drücken Sie wie auf der Abbildung gezeigt auf die Lasche, um das Fach für das Reinigungsmittel zu öffnen. Im Fach für das Reinigungsmittel befinden sich Striche für die Befüllung. Es ist möglich, die richtige Menge an Reinigungsmittel mithilfe dieser Striche zu bestimmen. In das Fach können insgesamt 40 cm³ an Reinigungsmittel eingefüllt werden.

Öffnen Sie die Verpackung des Geschirrspülmittles und befüllen Sie das große re Fach mit 25 cm³ an R einiger, wenn

Reinigungsmittel ②

Ihr Geschirr stark und mit 15 cm³ wenn es normal verschm utzt ist. 2 Wenn Ihr Geschirr schon seit längerer Zeit nicht abgewaschen worden ist, wenn sich angetrocknete Essensreste darauf befinden und Sie den Geschirrspüler sehr voll beladen haben, befüllen Sie das Vorspülfach 3 mit 5 cm³ an Reinigungsmittel. Schalten Sie jetzt die Maschine ein.

Möglicherweise müssen Sie noch mehr Reinigungsmittel in Ihren Geschirrspüler füllen. Dies hängt vom Maße der Verschmutzung und

von der Wasserhärte in Ihrem Gebiet ab.

Kombinierte Reinigungsmittel

Die Hersteller von Reinigungsmitteln stellen ebenfalls kombinierte Geschirrspülmittel her, die Namen wie z. B. 2 in 1, 3 in 1 oder 5 in 1 tragen.

Die 2-in-1-Geschirrspülmittel enthalten außer einem Reinigungsmittel auch Salz oder einen Klarspüler. Wenn Sie 2-in-1-Geschirrspülmittel verwenden, müssen Sie auf jeden Fall die Hinweise für die Reinigungstablette beachten.

Andere Reinigungstabletten enthalten nicht nur ein Geschirrspülmittel, sondern auch einen Klarspüler und Reinigungssalz sowie weitere Eigenschaften.

Im Allgemeinen erbringen kombinierte Geschirrspülmittel nur unter bestimmten Gebrauchsbedingungen ausreichende Ergebnisse. Solche Reinigungsmittel enthalten den Klarspüler und/oder das Salz in festgelegten Mengen.

An diese Dinge sollten Sie bei der Verwendung dieser Produkte denken:

• Lesen Sie sich immer die Angaben auf der Verpackung des Produkts, das Sie verwenden möchten, durch, um zu kontrollieren, ob es sich dabei um ein kombiniertes Mittel handelt oder nicht.
• Prüfen Sie, ob das Geschirrspülmittel für die Härte des verwendeten Wassers geeignet ist.
• Beachten Sie die Hinweise auf der Verpackung, wenn Sie solche Produkte verwenden.
• Wenn solche Geschirrspülmittel in der Form von Tabletten angeboten werden, legen Sie sie bitte niemals in den Innenbereich oder den Besteckkorb des Geschirrspülers. Legen Sie die Tabletten immer in das Fach für Reinigungsmittel.
• Sie erbringen bei einer bestimmten Verwendungsart gute Leistungen. Wenn Sie diese Art von Geschirrspülmitteln verwenden, müssen Sie sich an den betreffenden Hersteller wenden, um weitere Informationen zu den Verwendungsbedingungen zu erhalten.
• Wenn die Bedingungen für die Verwendung dieser Produkte und die Maschineneinstellungen richtig sind, können sich auf diese Weise Einsparungen beim Verbrauch von Salz und/oder dem Klarspüler erzielen lassen.
• Wenden Sie sich bitte an den Hersteller des Reinigungsmittels, wenn Sie keine guten Spülergebnisse erzielen (wenn Kalkrückstände auf dem Geschirr zurückbleiben und es nicht trocken wird), nachdem Sie 2-in-1- oder 3-in-1-Reinigungsmittel verwendet haben. Zu dem Garantieumfang für den Geschirrspüler gehören keine Ansprüche aufgrund der Verwendung dieser Arten von Reinigungsmitteln.

Empfohlene Verwendung: Wenn Sie mit der Verwendung kombinierter Reinigungsmittel bessere Spülergebnisse erzielen wollen, müssen Sie Salz und Klarspüler in Ihren Geschirrspüler einfüllen und den Stand der Wasserhärte auf den niedrigsten Stand (1) einstellen.

Das Auflösungsverhalten von Spülmitteln in Tablettenform („Tabs“) verschiedener Hersteller hängt gewöhnlich von Temperatur und Zeit ab. Daher raten wir davon ab, solche Spülmittel mit Kurzprogrammen zu verwenden. Bei solchen Programmen sollten Sie besser Spülmittel in Pulverform einsetzen.

Warnung: Wenn irgendwelche Probleme bei der Verwendung dieser Geschirrspülmittel entstehen sollten, die Sie vorher nicht gehabt haben, sollten Sie sich direkt an den Hersteller des Reinigungsmittels wenden.

Wenn Sie keine kombinierten Reinigungsmittel mehr verwenden wollen

• Füllen Sie den Behälter für das Salz und den Klarspüler.
• Stellen Sie die Wasserhärte auf den höchsten Stand (6) und lassen Sie den Geschirrspüler ohne Beladung spülen.
  • Passen Sie den Stand der Wasserhärte an.
• Wählen Sie den geeigneten Stand für den Klarspüler.

Den Klarspüler einfüllen und die richtige Einstellung wählen

Ein Klarspüler wird verwendet, um nicht nur Wasserflecken, Kalkrückstände oder weiße Streifen vom Geschirr zu entfernen, sondern auch, um das Geschirr besser trocknen zu lassen. Es wird häufig gedacht, dass ein Klarspüler ausschließlich für einen verbesserten Glanz des Geschirrs verwendet wird. Das Mittel dient allerdings ebenfalls zum besseren T rocknen de s Geschirrs. Aus diesem Grund müssen Sie immer darauf achten, dass genügend Klarspüler im Behälter für den Klarspüler vorhanden ist. Außerdem darf nur ein Mittel ver wendet werden, das für die Verwendung in Geschirrspülern geeignet ist.

Wenn die Nachfüllanzeige für Klaarspüler auf dem Bedienfeld aufleuchtet, müssen Sie den Behälter für den Klarspüler neu befüllen.

Um den Klarspüler einzufüllen, müssen Sie zuerst den Verschlussdeckel des Behälters für den Klarspüler abdrehen. 1 Gießen Sie den Klarspüler in den Behälter, bis sich die Anzeige für den Klarspüler dunkel verfärbt. 2 Befestigen Sie den Deckel wieder und schließen Sie ihn so, das die Zacken aufeinander stehen. Wenn Sie die Füllstandsa nzeige für den Klarspüler am Behälter für das Reinigungsmittel ablesen, können Sie erkenn en, ob Ihr Geschirrspüler mehr

Klarspüler benötigt oder nicht Wenn die Anzeige dunkel ist b, bedeutet dies , dass sich Klarspüler im Behälter befindet, während eine helle Anzeige a besagt, dass Sie den Behälter wieder mit Klarspüler befüllen müssen. Die Dosierung für den Klarspüler kann auf einen Stand zwischen 1 und 6 eingestellt werden.

Werkseitig ist dieser Stand auf 3 eingestellt worden. Sie müssen den Wert erhöhen, wenn nach dem Spülen Wasserflecken auf Ihrem Geschirr entstehen, während Sie den Wert senken müssen, wenn sich blaue Streifen bilden, nachdem Sie mit der Hand über das Geschirr gewischt haben.

Warnung: Verwenden Sie bitte nur Klarspülmittel, die für die Verwendung im Geschirrspüler geeignet sind. Wenn Klarspüler ausströmt und in der Maschine zurückbleibt, kann es zu einer übermäßigen Schaumbildung kommen. Hierdurch wird die Spülleistung beeinträchtigt. Entfernen Sie deshalb überschüssigen Klarspüler, indem Sie ihn mit einem Tuch abwischen.

DEN GESCHIRRSPÜLER BELADEN

Wenn Sie das Geschirr richtig in den Geschirrspüler stellen, verwenden Sie das Gerät in Hinsicht auf den Stromverbrauch sowie die Spül- und Trocknungsleistung auf optimale Weise. Ihnen stehen zwei Geschirrkörbe zur Verfügung, in die Sie Ihr Geschirr stellen können. Der untere Geschirrkorb empfiehlt sich für runde und tiefe Produkte wie Töpfe mit langen Stielen, Topfdeckel, (Salat-)Teller und Bestecke.

Der obere Geschirrkorb ist für Tee- und Kaffeegeschirr, Kuchenteller, Salatschalen, Becher und Gläser entwickelt worden. Wenn Sie Gläser und Weinkelche in den Geschirrkorb stellen, müssen Sie darauf achten, dass Sie gegen den Korbrand, einen Bügel oder die Glashalter lehnen und nicht an anderes Geschirr stoßen. Stellen Sie lange Gläser nicht gegeneinander, weil sie ansonsten nicht stabil stehen können. Dadurch kann es zu Beschädigungen kommen. Es empfiehlt sich außerdem, die dünnen schmalen Gegenstände in den mittleren Bereich der Geschirrkörbe zu stellen.

Sie können ein paar Löffel zwischen die anderen Bestecke stellen, damit diese nicht aneinander hängen bleiben. Um das beste Spülergebnis zu erzielen, wird empfohlen, das Gitter für Bestecke zu verwenden.

Um möglichen Verletzungen vorzubeugen, sollten Sie Besteck mit langen Griffen und scharfen Spitzen wie Gabeln, Brotmesser usw. so laden, dass die Spitze nach unten zeigt oder sie waagerecht in den Geschirrkörben liegen.

Warnung: Stellen Sie Geschirr und Besteck so in den Geschirrspüler, dass der obere und der untere Sprüharm nicht am Drehen gehindert werden.

a b

Das Klappgestell

Im oberen Korb befinden sich Klappbügel zum optimalen beladen mit Geschirr. Bei hochgeklapptem Bügel finden Sie Platz für z.B. lange Gläser b. In der anderen Position bietet dieses Gestell zusätzlichen Platz für Tassen oder ähnliches a.

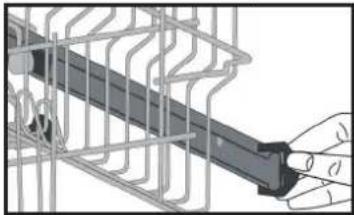

Die Höheneinstellung für den oberen Geschirrkorb

Wenn sich der Oberkorb in der oberen Führungsposition befindet, können im unteren Korb größere Gegenstände geladen werden! Verwenden Sie für den oberen Korb die untere Führung, dann können Sie oben größere Gegenstände einräumen.

Benutzen Sie die Rollen, um die Höhe des oberen Geschirrkorbs einzustellen. Öffnen Sie die Halterung des Geschirrkorbs am rückwärtigen Teil der Laufschiene für den oberen Geschirrkorb, indem Sie sie zur Seite drehen und den Korb herausnehmen. Ändern Sie den Stand der Rollen, setzen Sie den Geschirrkorb wieder in der Schiene ein und Führen Sie den Korb dann in die andere Rollenposition ein.

Andere Möglichkeiten zum Beladen des Geschirrkorbs

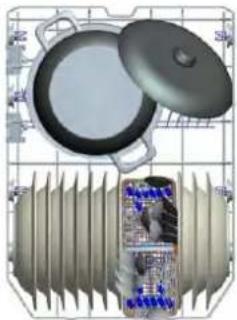

Unterer Geschirrkorb

Die Standardlast- und Testdaten

Fassungsvermögen:

Oberer und unterer Geschirrkorb: 10 Maßgedecke. Der obere Geschirrkorb muss in den hohen Stand gestellt werden.

Reinigungsmittel und Klarspüler

5+20 cm³ gemäß EN50242-DIN 44990 IEC 436 (internationale Normen) / Dosiereinstellung des

Klarspülers: 4

Programmtest

Eco 50 °C gemäß EN 50242 (internationale Normen)

PROGRAMMBESCHREIBUNGEN

Programmartikel
Name des Programms	Vorspülen	Auto Empfindlich	Auto Normal Auto Intensiv		Schnell 30 min.	Eco	Super 50 Min.	Hygiene 70°C
Spültemperatur		30-50°C	50-60°C	60-70°C 40°C		50°C 65°C 70		°C
Art der Lebensmittel Überreste	Frisch weniger schmutzig, Kaffee, Milch, Tee	Erkennt Verschmutzungsgrad von Geschirr und setzt Temperatur und Menge an Waschwasser und Waschzeitraum automatisch.			Frischer Kaffee, Milch, Tee, Wurst, Gemüse	Kaffee, Milch, Tee, kaltes Fleisch, Gemüse, nur kurz Gelagerles	Suppen, Saupen, Teigwaren, Eier, Pilaw, Kartoffel-und Auflauftormen, frittierte Lebensmittel	Geschirr mit starker Verschmutzung, stark eingetrocknet, oder Geschirr, das besonders hygienisch sauber sein muss.
Verschmutzungsgrad	klein	klein	hoch	hoch	klein	Mittel	Mittel	hoch
Menge an Spülmittel A: 25 cm3 /15 cm3 B: 5 cm3	B**	A	B + A	B + A	A	B + A	B + A	B + A

Programmlaufzeit (Minuten)	15	82-69	111-96	152-98	30	164	50	124
Stromverbrauch (kW Stunden)	0,02	0,75-0,9	1,08-1,41	1,20-1,85	0,7	0,83	1,31	1,38
Wasserverbrauch (Liter)	3,6	9,7-16	9,6-16,1	10,0-20	9,9	12	9,9	12,9
Im Falle wenn die Option 1⁄2 halbe Beladung verwendet wird, werden die Werte in der Programmilste wie folgt aussehen.
Program + 1⁄2 Ladung	Vorspülen	Auto Empfindlich 30-50°C	Auto Normal 50-60°C	Auto Intensiv 60-70°C	Schnell 30 Min. 40°C	Eco 50°C	Super 50 Min. 65°C	Hygine 70°C
Programmlaufzeit	15	76-65	97-84	140-86	30	142	45	101
Stromverbrauch (kW Stunden)	0,02	0,72-0,87	1,05-1,38	1,17-1,82	0,7	0,81	1,2	0,98
Wasserverbrauch (Liter)	3,6	9,7-16	9,6-16,1	10,0-20	9,9	8,9	9,9	9,5

“ Nur waschpulver sollte im Zyklus des vorwasche-Programms verwendet werden.
Warnung: Kurzprogramme kaufen ohne Trocknungsschrift als
Die ca. Werte wurden unter Laborbedingungen nach den relevanten Normen erzielt. Diese Werte können abhängig von den Einsatz- und Umgebungsbedingungen des Produkts (Netzspannung, Wasserdruck,
Wassereinlauf- und Umgebungstemperatur) variieren.

EINSCHALTEN DER MASCHINE UND PROGRAMMAUSWAHL

Einschalten der Maschine

Die Lampe auf der Programm Start / Pause-Taste erlischt, sobald das Programm gestartet und die Spüllampe markiert ist. 1 Drücken Sie die Taste Strom ein/aus. 2 Wählen Sie über die Programmwahl-Taste das Programm entsprechend des Geschirrs. 3 Wenn Sie vorziehen oder bevorzugen möchten, können Sie zusätzliche Funktionen auswählen. 4 Starten Sie das Programm durch Drücken der Strom Start / Pause-Taste.

Follow up Programm

Mit Hilfe des Follow-up-Programms können Sie den Programmablauf folgen, dass sich auf dem Bedienfeld befindet.

Während eines Abwasches, leuchten hintereinander die Lichter von Waschen, Spülen und Trocknen. Die Maschine bleibt für ca. 40-50 Minuten still, wenn die Trocknungslampe leuchtet. Öffnen Sie nicht die Abdeckung, bevor die Lampe "Beendet" leuchtet. Sobald das Programm beendet ist, leuchtet die Lampe "Beendet".

Ändern eines Programms

Wenn Sie während eines laufenden Spülprogramms ein Programm ändern möchten.

Drücken Sie einmal die Strom Start / Pause-Taste. Nachdem das Programm beendet ist, wählen Sie über die Programm-Wahltaste Ihr gewünschtes Programm. Wenn das neue Programm gestartet wird, wird der Verlauf des alten Programms fortgesetzt. Starten Sie das Programm, dass Sie durch emeutes Drücken der Start / Pause-Taste neu gewählt

Ändern eines Programms durch Zurücksetzen

Wenn Sie während eines laufenden Spülprogramms ein Programm stornieren möchten.

Halton Sie die Start / Pause-Taste für ca. 3 Sekunden bis die "Beendet"-LED blinkt. Nachdem die Beendet-LED aufleuchtet, bedeutet dies, dass der Zyklus abgabrochen wurde. Nach das "Beendet"-Licht zu blinken beginnt, entlädt es das Wasser im Inneren für ca. 30 Sekunden.

Ausschalten der maschine

Ziehen Sie den Stecker aus der Steckdose. Drehen Sie den Wasserhahn zu. Wenn die Lampe "Ende" aufleuchtet, schalten Sie Ihr Gerät mit Hilfe der Strom Ein-/Aus-Taste.

+LQZHLV Nachdem das Waschprogramm beendet ist, können Sie die Tür leicht öffnen, um für die Maschine einen schnelleren Trocknungsvorgang durchzuführen.

+LQZHLVI Wenn während des Abwasches die Maschinentür geöffnet wird oder bei einem Stromausfall, setzt die Maschine das Programm fort, nachdem die Tür geschlossen oder der Strom wieder da ist.

PFLEGE UND REINIGUNG

Wenn der Geschirrspüler regelmäßig gereinigt wird, kann die Lebensdauer des Geschirrspülers erheblich verlängert werden.

Öl und Kalk können sich im Spülbereich des Geschirrspülers absetzen. Wenn es zu solchen Ablagerungen kommt, gehen Sie wie folgt vor:

- Füllen Sie das Fach für das Reinigungsmittel, ohne dass sich Geschirr in der Maschine befindet, wählen Sie ein Programm mit einer hohen Temperatur und schalten Sie den Geschirrspüler ein. Wenn dies noch nicht zum gewünschten Ergebnis führen sollte, verwenden Sie bitte die hierfür angebotenen und erhältlichen Spezialreiniger (von Herstellern für Reinigungsmittel speziell entwickelte Reiniger).

Die Dichtungen an der Tür des Geschirrspülers reinigen

- Um die zurückgebliebenen Rückstände an den Dichtungen der Tür zu entfernen, wischen Sie die Dichtungen am besten regelmäßig mit einem feuchten Tuch ab.

Den Geschirrspüler reinigen

Reinigen Sie die Filter und Sprüharme mindestens einmal in der Woche.

Unterbrechen Sie die Stromzufuhr und schließen Sie den Wasserhahn, bevor Sie mit der Reinigung anfangen.

Verwenden Sie zur Reinigung des Geschirrspülers keine harten Gegenstände. Wischen Sie den Geschirrspüler mit feinem Reinigungsmaterial und einem feuchten Tuch ab.

Filter

Prüfen Sie, ob sich irgendwelche Essensreste in den groben und feinen Filtern angesammelt haben. Wenn hier Essensreste zurückgeblieben sein sollten, nehmen Sie die Filter heraus und reinigen Sie sie gründlich unter dem Wasserhahn.

a. das Mikrofilter

b. das Grobfilter

c. das Metall-/Kunststofffilter

Um die Filterkombi herauszunehmen und zu reinigen, müssen Sie sie entgegengesetzt zum Uhrzeigersinn (nach links) drehen und dan

Ziehen Sie den Metall-/Kunststofffilter heraus. Nehmen Sie nun den Grobfilter aus dem Mikrofilter. Spülen Sie es mit reichlich Wasser unter dem Wasserhahn. Setzen Sie den Metall-/Kunststofffilter wieder ein. Setzen Sie

krofilter ein, dass die Markier ungen sich an den einander entsprechenden Stellen befinden. Setzen Sie den Mikrofilter im Metall-/Plastikfilter ein und drehen Sie es in Pfeilrichtung. Der Filter ist wiederrichtig befestigt, wenn der Pfeil auf dem Mikrofilter an der anderen Se

b a nation 2

herausnehmen.1

• Benutzen Sie bitte den Geschirrspüler niemals ohne einen Filter.
• Eine unsachgemäße Befestigung des Filters beeinträchtigt die Waschleistung.
  • Saubere Filter sind für den richtigen Betrieb des Geschirrspülers von großer Bedeutung.

Prüfen Sie, ob die Öffnungen der oberen und unteren Sprüharme nicht verstopft sind. Wenn hier irgendwelche Verunreinigungen vorliegen sollten, entfernen Sie bitte die Sprüharme und reinigen Sie sie mit fließendem Wasser.

Sie können den unteren Sprüharm abnehmen, indem Sie ihn nach oben ziehen. Um den oberen Sprüharm abzunehmen, müssen Sie die Mutter des oberen Sprührarms nach links drehen.

Achten Sie bitte darauf, dass Sie die Mutter fest genug anziehen, wenn Sie den oberen Sprüharm wieder befestigen.

Der Schlauchfilter

Mithilfe des Schlauchfilters am Einlass wird Wasser gefiltert, um mögliche Beschädigungen durch Verunreinigungen (wie Sand, Ton, Rost usw.), die gelegentlich in der Wasserzufuhr enthalten sein können oder in den Leitungen im Haus vorliegen, zu verhindern. Darüber hinaus beugen Sie somit Problemen wie Verfärbungen oder Ablagerungen nach dem Spülen vor. Prüfen Sie den Filter und den Schlauch in regelmäßigen Abständen und reinigen Sie die Einzelteile wenn nötig. Um den Filter zu reinigen, müssen Sie zuerst den Wasserhahn schließen und anschließend den Schlauch abnehmen. Nachdem Sie den Filter vom Schlauch genommen haben, können Sie ihn unter dem Wasserhahn reinigen. Setzen Sie den gereinigten Filter wieder an seiner Stelle an der Schlauchinnenseite ein. Befestigen Sie den Schlauch wieder.

FEHLERCODES UND WAS TUN IM FALLE EINES FEHLERS

FEHLER-CODE	FEHLERBESCHREIBUNG KONTROLLE
F5	Unzureichende Wasserversorgung	Achten Sie darauf, das der Wasser-Eingangshahn völlig offen ist und dass es keinen Wasserausfall gibt.Schließen Sie den Wasser-Eingangshahn, trennen Sie den Wasser-Eingangsschlauch von dem Wasserhahn und reinigen Sie den Filter am Ende der Schlauchverbindung.Starten Sie Ihre Maschine, wenn der Fehler weiterhin besteht, rufen Sie den Kundendienst.
F3	Fehler beim kontinuierlichen Wasser-Eingang	Schließen Sie den Wasserhahn.Kontaktieren Sie den Kundendienst.
F2	Das Abwasser in der Maschine nicht entladen werden.	Der Wasser-Ablaufschlauch ist verstopft.Die Filter Ihrer Maschine könnten verstopft sein.Schalten Sie Ihre Maschine ein und aus und aktivieren Sie den Programm Stornierungsbefehl.Wenn der Fehler weiterhin besteht, kontaktieren Sie den Kundendienst.
F8	Heizungsfehler	Kontaktieren Sie den Kundendienst.
F1	Der Alarm ist aktiv gegen Überschwemmung.	Schalten Sie Ihre Maschine aus und schließen Sie den Wasserhahn.Kontaktieren Sie den Kundendienst.
FE	Fehlerhafte elektronische Karte	Kontaktieren Sie den Kundendienst.
F7	Überhitzungsfehler (Temperatur in der Maschine ist zu hoch)	Kontaktieren Sie den Kundendienst.
F9	Divisor Positionsfehler	Kontaktieren Sie den Kundendienst.
F6	Fehlerhafter Heizungssensor	Kontaktieren Sie den Kundendienst.

Wenn eine der Programmanzeigen aufleuchtet und die Start/Pause-Lampe ist abwechselnd an und aus

Die Tür des Geschirrspülers ist offen. Schließen Sie die Tür.

Wenn das Programm nicht aktiviert wird

• Prüfen Sie, ob der Stecker richtig angeschlossen ist.
• Überzeugen Sie sich davon, dass der Wasserhahn geöffnet worden ist.
  Überzeugen Sie sich davon, dass Sie die Tür des Geschirrspülers geschlossen haben.
• Überzeugen Sie sich davon, dass Sie den Geschirrspüler ein-/ausgeschaltet haben, indem Sie auf die Ein/Aus-Taste drücken.
• Überzeugen Sie sich davon, dass der Filter am Wassereinlass und die Gerätefilter nicht verstopft sind.

Wenn die Kontrollleuchten nach einem Spülvorgang/trocknen nicht erlöschen

Die Ein/Aus-Taste ist bereits frei gegeben worden.

Wenn Rückstände des Geschirrspülmittels im Spülfach zurückbleiben

Das Reinigungsmittel ist eingefüllt worden, während das Fach für das Geschirrspülmittel feucht war.

Wenn am Ende eines Programms noch Wasser im Geschirrspüler ist

• Der Abwasserschlauch ist verstopft oder verklemmt.
  • Die Filter sind verstopft.
  • Das Programm ist noch nicht beendet.

Wenn der Geschirrspüler während eines Spülvorgangs hält

• Der Strom ist ausgefallen.

- Es ist eine Störung am Wassereinlass aufgetreten.

• Das Programm kann im Standby-Betrieb sein.

Wenn während des Spülvorgangs schüttelnde und klopfende Geräusche zu hören sind

• Das Geschirr ist nicht richtig eingeladen worden.
• Der Sprüharm stößt gegen das Geschirr.

Wenn Essensreste auf dem Geschirr zurückbleiben

• Das Geschirr ist falsch in den Geschirrspüler geräumt worden, sodass das Spülwasser nicht zu dem betreffenden Geschirr gelangen konnte.
• Der Geschirrkorb ist überladen worden.
• Einige Geschirrteile stehen zu dicht beieinander.
• Es ist eine sehr kleine Menge an Reinigungsmittel eingefüllt worden.
• Es ist ein ungeeignetes Spülprogramm mit zu schwacher Leistung ausgewählt worden.
• Der Sprüharm ist mit Essensresten verstopft.
  • Die Filter sind verstopft.
  • Die Filter sind nicht richtig eingesetzt worden.
  • Die Abwasserpumpe ist verstopft.

Wenn sich weiße Flecken auf dem Geschirr befinden

• Es ist eine sehr kleine Menge an Reinigungsmittel verwendet worden.
  • Die Dosierung für den Klarspüler steht äußerst niedrig.
• Es ist trotz der hohen Wasserhärte kein Spezialsalz verwendet worden.
• Das System zur Wasserenthärtung steht auf einem äußerst niedrigen Stand
  • Der Verschlussdeckel für den Salzbehälter ist nicht richtig geschlossen worden.
• Es ist ein Reinigungsmittel ohne Phosphate verwendet werden. Verwenden Sie bitte ein phosphathaltiges Geschirrspülmittel.

Wenn das Geschirr nicht richtig trocken geworden ist

• Es ist ein Programm ohne Trocknungsvorgang ausgewählt worden.
  • Die Dosierung für den Klarspüler ist zu niedrig eingestellt worden.
• Das Geschirr ist zu schnell ausgeladen worden.

Wenn sich Rostflecken auf dem Geschirr befinden

• Die Qualität des gewaschenen Edelstahls ist nicht ausreichend.
- Der Salzanteil im Spülwasser ist sehr hoch.
• Der Verschlussdeckel für den Salzbehälter ist nicht richtig geschlossen worden.
- Während der Befüllung mit Salz sind zu viele Salzkörner in die Seitenteile und den Innenraum des Geschirrspülers gelangt.
• Die Erdung bei der Stromzufuhr ist nicht ausreichend.

Tür lässt sich nicht richtig öffnen/schließen:

• Falsches Gewicht in der Tür. (Beachten Sie die Gewichtsempfehlungen in der Montageanleitung.)
  • Die Spannung der Türfeder ist nicht richtig eingestellt. Gehen Sie wie in der Montageanleitung beschrieben vor.

Wenden Sie sich bitte an einen befugten Kundendienstmonteur, wenn das Problem auch nach einer Überprüfung bestehen bleibt, oder eine hier nicht beschriebene Störung auftritt.

PRAKTISCHE UND NÜTZLICHE HINWEISE

1. Wenn Sie den Geschirrspüler nicht benutzen:

2. Ziehen Sie den Netzstecker des Geschirrspülers aus der Steckdose und schließen Sie dann den Wasserhahn.

3. Lassen Sie die Tür ein wenig offen, damit keine unangenehmen Gerüche entstehen.

4. Halten Sie das Innere des Geschirrspülers sauber.

5. So vermeiden Sie Tröpfchenbildung

6. Waschen Sie das Geschirr mit dem Intensivprogramm.

7. Nehmen Sie alle Metallbehälter aus dem Geschirrspüler.

8. Fügen Sie kein Reinigungsmittel hinzu.

9. Wenn Sie das Geschirr richtig in den Geschirrspüler stellen, verwenden Sie das Gerät in Hinsicht auf den Stromverbrauch sowie die Spül- und Trocknungsleistung auf optimale Weise.

10. Entfernen Sie größere Essensreste vom Geschirr, bevor Sie es in den Geschirrspüler stellen.
11. Schalten Sie den Geschirrspüler ein, wenn er vollständig beladen ist.
12. Benutzen Sie das Vorspülprogramm nur, wenn dies erforderlich ist.
13. Berücksichtigen Sie bitte die Programminformationen und die Tabellen mit dem Durchschnittsverbrauch, wenn Sie ein Programm auswählen.
14. Da im Geschirrspüler hohe Temperaturen entstehen, sollte er nicht neben einem Kühlschrank aufgestellt werden.
15. Falls das Gerät an einer Stelle aufgestellt ist, an der Frostgefahr besteht, müssen Sie das in der Maschine verbliebene Wasser komplett ablassen. Drehen Sie den Wasserzulauf ab, trennen Sie den Wassereinlaufschlauch vom Anschluss und lassen Sie das Wasser aus dem Inneren des Gerätes abfließen.

Markenname des Herstellers	LUXOR
Modellbezeichnung des Herstellers	GSS 45 T21 A+ LUX
Kapazität des Geschirrspülers	10
Energieeffizienzklasse A+
Jährlicher Energieverbrauch in kWh (AEc) (280 Zyklen) *	264
Energieverbrauch (Ei) (kWh pro Waschzyklus)	0,83
Stromverbrauch im Standby (W) (Po) 0,05
Stromverbrauch im eingeschalteten Zustand (W) (Po) 1
Jährlicher Wasserverbrauch in Liter (AWc) (280 Waschzyklen) **	2520
Effizienzklasse Trocknung ***	A
Name Standardprogramm ****	Eco 50 °C
Programmdauer für Standard-Waschgang (mln)	164
Geräuschentwicklung dB(A)	47

* Der Energieverbrauch von 264 kWh pro Jahr, basiert auf die 280 Standard-Reinigungszyklen mit kaltem Wasser und den Verbrauch im Energiesparmodus. Der tatsächliche Energieverbrauch wird davon abhängen, wie das Gerät eingesetzt wird.
** Der Wasserverbrauch von 2520 Liter pro Jahr, basiert auf 280 standard Reinigungszyklen. Der tatsächliche Wasserverbrauch wird davon abhängen, wie das Gerät eingesetzt wird.
***Schleuderwirkungsgradklasse A auf einer Skala von G (wenig effizient) bis A (sehr effizient).
**** Die "Eco 50 °C" ist der Standard-Reinigungszyklus zu dem sich die Angaben auf dem Etikett und dem Datenblatt beziehen. Dieses Programm ist für das Reinigen von normal verschmutztem Geschirr geeignet und es ist das effizienteste Programm im Hinblick auf die kombinierte Energie- und dem Wasserverbrauch.

52081592 R12-1
