Produkttyp	DAB+/UKW-Radio
Marke	Imperial
Modell	DABMAN 20
Abmessungen (B x H x T)	113 x 69 x 25 mm
Gewicht (netto, inkl. Batterien)	ca. 120 g
Stromversorgung	DC-Netzteil 5 V, 0,5 A; integrierter Lithium-Ionen-Akku 3,7 V, 2000 mAh
Ladezeit	ca. 7 Stunden
Betriebsdauer (Lautsprecher)	ca. 10 Stunden
Betriebsdauer (Kopfhörer)	ca. 18 Stunden
DAB+-Frequenzbereich	Band III: 174,0 – 239,0 MHz
UKW-Frequenzbereich	87,5 – 108 MHz (mit RDS)
Speicherplätze DAB+	99
Speicherplätze UKW	30
Lautsprecher	4 Ω, 1,5 W (RMS)
Kopfhörerausgang	3,5 mm Stereo (32 Ω, 0,1 W)
Antenne	Teleskopantenne, Kopfhörerkabel dient als Antenne
Display	LCD-Display mit Hintergrundbeleuchtung (einstellbare Dauer)
Schlaffunktion	Ja, einstellbar von 5 bis 60 Minuten (in 5-Minuten-Schritten)
Spracheinstellung	Mehrsprachig (über das Menü einstellbar)
Reinigung	Mit einem trockenen Tuch abwischen; keine groben Stoffe verwenden
Wasserschutz	Nicht in der Nähe von Wasser verwenden; vor Regen und Feuchtigkeit schützen
Zulassungen	CE, RoHS, entspricht EMV- und Niederspannungsrichtlinien

Häufig gestellte Fragen - DABMAN 20 Imperial

Wie schalte ich das Radio ein?

Halten Sie die Taste "Ein/Band" gedrückt, bis das Display das Imperial-Logo zeigt. Das Radio schaltet in den zuletzt verwendeten Modus (DAB+ oder UKW).

Wie lade ich den Akku des DABMAN 20?

Schließen Sie das mitgelieferte USB-Kabel an das Radio und eine Stromquelle wie einen Computer oder ein USB-Netzteil an. Die Ladezeit beträgt ca. 7 Stunden. Das Ladesymbol blinkt während des Ladevorgangs und erlischt bei voller Ladung.

Wie führe ich einen Sendersuchlauf in DAB+ durch?

Drücken Sie kurz die Taste "SCAN/ST" für einen schnellen Suchlauf. Halten Sie die Taste gedrückt, um einen vollständigen Suchlauf durchzuführen und alle verfügbaren Sender in der Senderliste zu speichern.

Wie speichere ich einen DAB+-Sender auf einem Speicherplatz?

Stellen Sie den gewünschten Sender ein. Halten Sie die Taste "MEM/PRE" gedrückt. Wählen Sie mit "CH+" oder "CH-" die gewünschte Speicherposition (01–99) und drücken Sie erneut "MEM/PRE" zur Bestätigung.

Wie stelle ich die Schlaffunktion ein?

Drücken Sie die Taste "SLP/DISP" im DAB+- oder UKW-Modus. Die Standard-Spielzeit beträgt 5 Minuten. Mit jedem weiteren Drücken erhöht sich die Zeit um 5 Minuten (maximal 60 Minuten). Die verbleibende Zeit wird oben im Display angezeigt. Zum Deaktivieren drücken Sie die Taste, bis die rote Anzeige verschwindet.

Wie ändere ich die Display-Sprache?

Halten Sie gleichzeitig die Tasten "MEM/PRE" und "VOL+" gedrückt, bis das Menü "Sprache" erscheint. Wählen Sie mit "CH+" oder "CH-" die gewünschte Sprache und drücken Sie einmal "SLP/DISP" zum Speichern.

Wie setze ich das Radio auf Werkseinstellungen zurück?

Halten Sie gleichzeitig die Tasten "SLP/DISP" und "SCAN/ST" gedrückt. Dadurch werden alle gespeicherten Sender gelöscht und das Gerät auf die Werkseinstellungen zurückgesetzt.

Was kann ich bei schlechtem Empfang tun?

Ziehen Sie die Teleskopantenne vollständig aus. Bei Kopfhörerbetrieb dient das Kopfhörerkabel als Antenne. Positionieren Sie das Radio für optimalen Empfang und vermeiden Sie Orte mit starken Störquellen.

Kann ich das Radio mit meinem Computer verbinden?

Das Radio dient nicht als Computerlautsprecher. Der USB-Anschluss wird ausschließlich zum Laden des Akkus verwendet. Es ist keine Datenübertragung möglich.

Wie reinige ich das Radio richtig?

Verwenden Sie ein trockenes, weiches Tuch, um das Gehäuse abzuwischen. Vermeiden Sie grobe Stoffe, Wasser oder Reinigungsmittel. Öffnen Sie das Gerät nicht zur Reinigung im Inneren.

BEDIENUNGSANLEITUNG DABMAN 20 Imperial

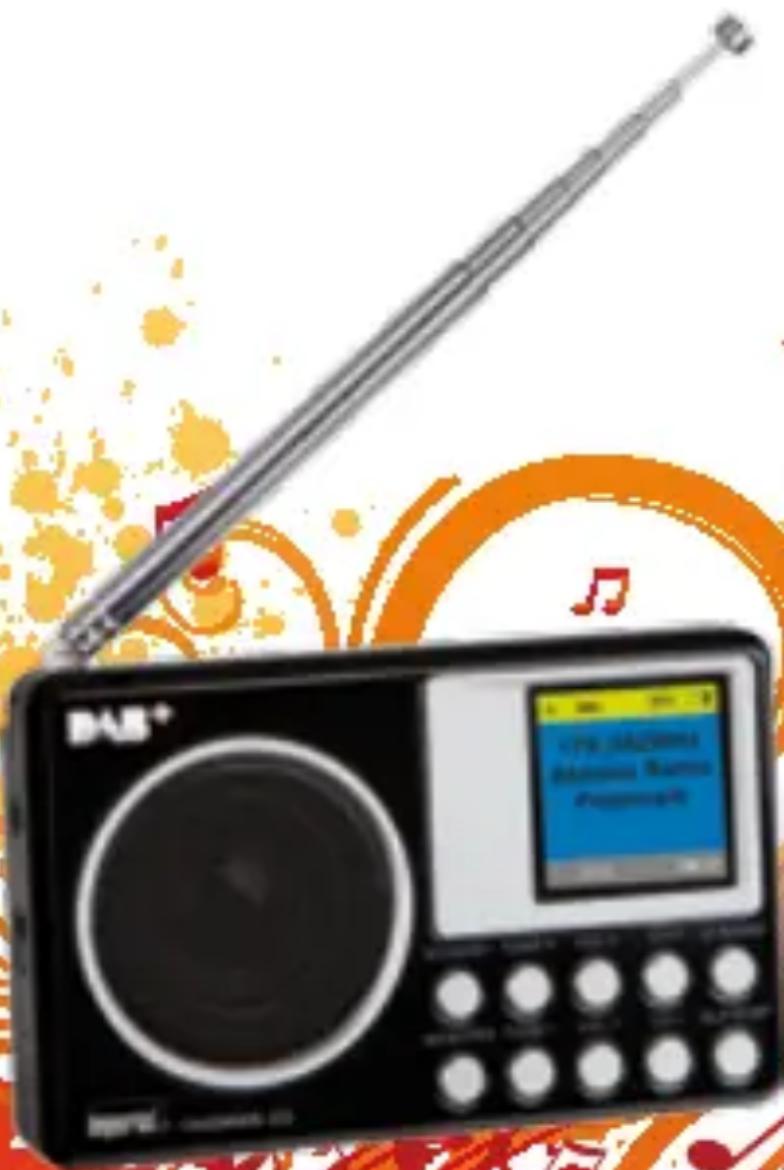

Bedienungsanleitung IMPERIAL® DABMAN 20

Vielen Dank, dass Sie sich für unser DAB+/UKW Radio IMPERIAL DABMAN 20 entschieden haben. Wenn Sie das Radio zum ersten Mal verwenden, lesen Sie bitte diese Anweisungen sorgfältig durch, und bewahren Sie diese für zukünftige Gelegenheiten zum Nachschlagen auf. Wenn Sie die Anweisungen befolgen, können Sie optimal die volle Funktionsvielfalt des DAB+/UKW Radios genießen.

Diese Bedienungsanleitung hilft Ihnen beim

• sicheren
• vorteilhaften

- bestimmungsgemäßen

Gebrauch des DAB+/UKW IMPERIAL DABMAN 20. Wir setzen voraus, dass der Bediener des Radios allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungs-elektronik hat.

VORwORT

D

Jede Person, die dieses Radio

• montiert
• anschließt
• bedient
• reinigt
• entsorgt

muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Radios auf.

1. Verwenden Sie dieses Radio nicht in der Nähe von Wasser.
2. Mit einem trockenen Tuch reinigen.
3. Belüftungsöffnungen nicht blockieren.
4. Nicht in der Nähe von heißen Gegen- ständen verwenden.
5. Nur Zubehör des Herstellers verwenden.
6. Gerät nicht Wasser, Dampf, Sand oder anderen Umweltgefahren aussetzen.
7. Radio nicht an Orten lassen, wo es hohen Temperaturen oder direktem Sonnenlicht ausgesetzt ist, z.B. in einem geparkten Auto wo die Hitze das Gerät beschädigen kann.
8. Nicht Regen oder Feuchtigkeit aussetzen.

TechnlSche DATen
D

Modell IMPERIAL DABMAN 20

Radio Digitaler DAB+ & UKW Empfänger

Maße 113 x 69 x 25 mm

Gewicht (netto) ca. 120 g (inkl. Batterien)

DAB+ Frequenz Band III 174.0 - 239.0 MHz

FM Frequenz 87.5 - 108 MHz mit RDS

Speicherplätze 99 DAB+ / 30 FM

Lautsprecher 4 ohm 1,5 W (RMS)

Stromausgang 32 ohm 0,1 W (Kopfhörer)

Stromquelle DC-Netzteil (5V, 0,5A)

Ladedauer ca. 7 Stunden

Betriebsdauer ca. 10 Std. (Lautsprecher) ca. 18 Std. (Kopfhörer)

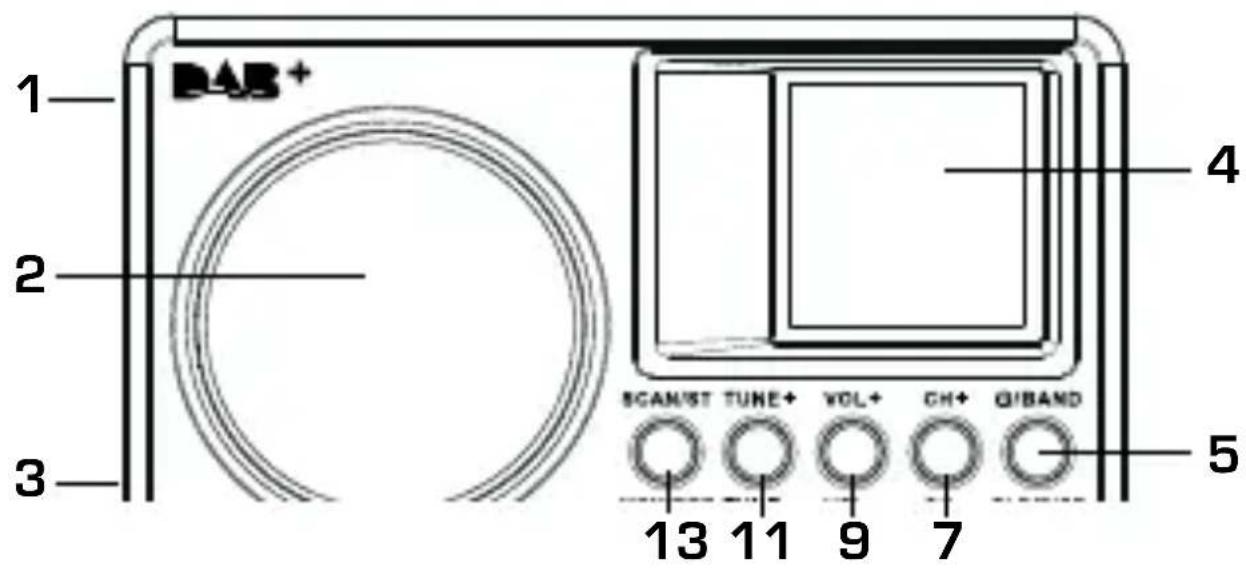

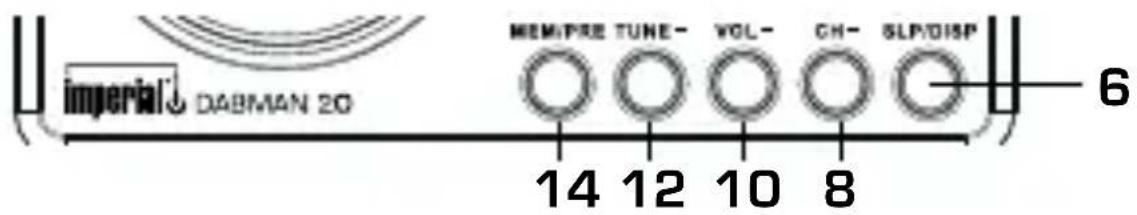

Vorderseite:

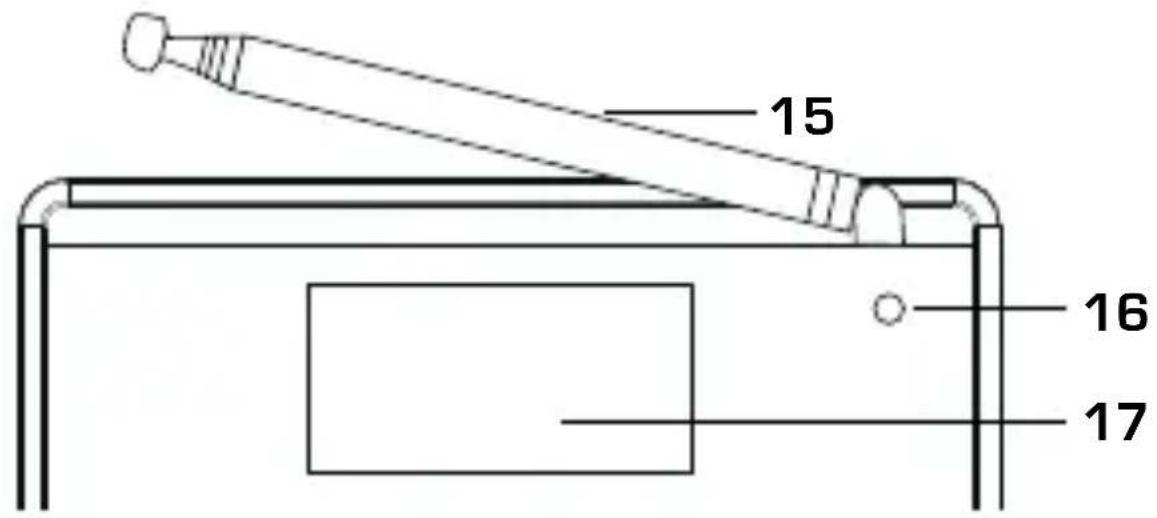

Rückseite:

BeDleneLemenTe

D

1. Kopfhöreranschluss
2. Lautsprecher
3. Akku laden
4. LCD-Display
5. An/Band-Taste
6. Schlaf/Display (Licht) Taste
7. Kanal+ Taste
8. Kanal- Taste
9. Lautststärke+ Taste
10. Lautststärke- Taste
11. Suchen+ Taste
12. Suchen- Taste
13. Speicherplatz Taste
14. Suchen/Stereo oder Mono Taste
15. Teleskopantenne
16. Neu einstellen/Reset
17. Batterienfach

Das Gerät laden

Der IMPERIAL DABMAN 20 bietet einen wiederaufladbaren Lithiumakku 3.7V, 2000mAh. Im Lieferumfang befindet sich ein USB-Stromkabel zum aufladen. Vor dem ersten Gebrauch muss der Akku voll gela- den sein.

1. Das USB-Stromkabel in das Gerät einstecken, dann mit der Stromquelle verbinden, z.B. ein Computer oder ein USB-DC-Netzteil.
2. Der Akku im Radio wird aufgeladen, La- dezeit ca. 7 Stunden.
3. Das Ladesymbol blinkt während des Ladevorgangs, und geht aus wenn der Akku voll geladen ist.

Lautsprecher

Der IMPERIAL DABMAN 20 bietet einen hochwertigen Lautsprecher (4 Ω 2W).

Kopfhörer

Der IMPERIAL DABMAN 20 wird mit einem Paar hochwertiger Kopfhörer geliefert, die auch als Antenne dienen. Die 3,5mm-Buchse befindet sich auf der linken Seite des Geräts, hier können Stereo-Kopfhörer bzw. Ohrhörer eingesteckt werden.

Wichtig: Eine zu laute Einstellung der Kopfhörer kann Ihre Ohren schädigen.

Betrieb des Radios

Der Akku muss voll geladen sein.

1. Halten Sie die Taste "Ein/Band" gedrückt um das Radio einzuschalten.
2. Das Display zeigt das 'IMPERIAL'-Logo, und schaltet in den DAB+-Modus (oder UKW, wenn dieses vor dem Abschalten eingestellt war).
3. Stellen Sie die Lautstärke wie gewünscht ein (Lautstärke : 0-32).

DAB+/UKW Band wählen

1. Drücken Sie die Taste "Ein/Band" um den DAB+ oder UKW-Modus zu wählen.
2. Beim ausschalten des Radios wir der Bandmodus gespeichert.

Sendersuche und -einstellung: DAB+ Modus

1. Stellen Sie den DAB+ Modus ein.
2. Drücken Sie die Taste "SCAN/ST" um einen schnellen Suchlauf auszulösen.
3. Halten Sie die Taste "SCAN/ST" gedrückt, um einen vollen Suchlauf aller verfügbaren Radiosender durchzuführen, und die gefundenen Sender in einer Senderliste zu speichern.
4. Drücken Sie die Taste "CH+" oder "CH-" um den gewünschten Sender von der Liste einzustellen.

Speichern:

DAB+ Modus

1. Halten Sie die Taste "MEM/PRE" gedrückt, im Display erscheint "Null Memory 01", wenn die Position leer ist, ansonsten wird der Sendername angezeigt. Drücken Sie "CH+" oder "CH-" um die Speicherposition zu wählen, dann zur Bestätigung nochmals "MEM/PRE" drücken.

2. Zum einstellen der gespeicherten Sen-de die Taste "MEM/PRE" drücken, und den gespeicherten Sender auswäh-len (der Sendername wird angezeigt) durch drücken der Taste "CH+" oder "CH-", dann zur Bestätigung "MEM/ PRE" nochmals drücken.

3. Max. 99 Speicherplätze für den DAB+ Radiomodus.

Senderinformation: DAB+ Modus

Im Display erscheint eine Information über den aktuellen Status des eingestellten Senders. Das Display zeigt im DAB+ Betrieb die folgenden Daten, soweit vorhanden:

1. Programmtyp
2. Multiplex-Name
3. Zeit
4. Sendername
5. Frequenz
6. Lautstärke
7. Signalstärke

Sendersuche und -einstellung: UKW-Modus (automatisch gespeichert)

1. Stellen Sie den UKW-Modus ein.
2. Halten Sie die Tasten "TUNE+" und "TUNE-" gedrückt um automatisch nach dem nächsten Sender zu suchen.

Audiomodus ändern

1. Drücken Sie die Taste "SCAN/ST" um zwischen Mono- und Stereomodus zu wechseln,
2. “ST” wird angezeigt wenn Sie den Stereomodus gewählt haben..

Manuelle Einstellung: UKW-Modus

1. Stellen Sie den UKW-Modus ein.
2. Drücken Sie die Taste "TUNE+" oder TUNE-"einmal zur manuellen Sender-suche.

Senderinformation: UKW-Modus

Das Display zeigt im UKW-Betrieb die folgenden Daten, soweit vorhanden:

1. Programmtyp

2. Frequenz

3. Sendername

4. Lautstärke
5. Signalstärke
6. Stereo/Mono

Speicherplätze: UKW-Modus

1. Drücken und halten Sie die Taste "MEM/PRE", im Display erscheint "Null Memory 01", drücken Sie "CH+" oder "CH-" um die Speicherposition zu wählen, zur Bestätigung noch einmal "MEM/PRE" drücken.

2. Um den gespeicherten Sender zu hören, drücken Sie die Taste "MEM/PRE", und wählen Sie den Sender mit "CH+" oder "CH-" aus, zur Bestätigung noch einmal "MEM/PRE" drücken.

3. Max. 30 Speicherplätze im UKW-Modus.

Radioantenne:

1. Für den Empfang von DAB+ und UKW besitzt das Gerät eine Teleskopantenne.
2. Ziehen Sie die Antenne heraus und positionieren Sie sie für den optimalen Empfang.
3. Bei unbefriedigendem Empfang die Antenne vollständig ausziehen.

Schlafmodus:

1. Im DAB+ oder UKW-Modus aktiviert die Taste "SLP/DISP" die Schlaffunktion. Die initiale Spieldauer ist 5 Minuten, mit jedem Drücken wird sie um 5 Minuten erhöht (von 5 Minuten bis Aus), die Schlafzeit wird mittig oben im Display angezeigt.

2. Drücken Sie die Taste "SLP/DISP" bis die Schlafzeit in rot verschwindet, die Schlaffunktion ist ausgestellt.

3. Das Radio wird ausgestellt, wenn der Timer bei O Minuten angelangt ist.

Sprache wählen

1. Die Displaysprache einstellen.
2. Gleichzeitig die Tasten "MEM/PRE" und "VOL+" drücken und halten, es erscheint das Menü "Sprache", drücken Sie "CH+" oder "CH-" um die Sprache zu wählen.
3. Zum Speichern drücken Sie einmal "SLP/DISP".

Beleuchtung

1. Dauer der Beleuchtung einstellen.

2. Halten Sie die Taste "SLP/DISP" gedrückt, das Menü "BACKLIGHT" wird im Display gezeigt, stellen Sie mit den Tasten "CH+" oder "CH-" die Dauer der Beleuchtung.

3. Zum Speichern drücken Sie einmal "SLP/DISP".

Weicher Neustart

1. Wenn das Gerät nicht oder nur langsam reagiert, können Sie die Taste "RESET" hinten am Radio mit einem dünnen, isolierten Gegenstand (z.B. Zahnstocher) drücken, um das Gerät neu zu starten.

Werksseitige Einstellung

1. Gleichzeitig die Tasten "SLP/DISP" und "SCAN/ST" drücken um die Werkseinstellungen wiederherzustellen.

2. Diese Funktion löscht alle gespeicherten Sender.

Ausschalten, Wartung

1. Bitte ausschalten, wenn das Gerät nicht in Gebrauch ist.
2. Bitte nicht mit groben Stoffen abwi- schen.
3. Bitte das Gerät nicht öffnen, oder inne- re Teile verändern.
4. Wenn das Gerät längere Zeit nicht verwendet werden soll, bitte Batterie entnehmen

Zulassungen: CE. RoHS. Entspricht den EMC- und Niederspannungsdirektiven (2004/108/EC und 2006/95/EC) Entspricht ETSI EN300 401

Sehr geehrte Kundin, Sehr geehrter Kunde!

Vielen Dank für die Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Die Gewährleistungszeit entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

Wir bieten Ihnen ebenfalls unseren telefonischen HOTLINE-Service mit einer professionellen Hilfe an.

In unserem Servicebereich stehen Ihnen professionelle Fachkräfte Rede und Antwort. Hier können Sie alle Fragen stellen, die Sie bezüglich der DigitalBOX Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache.

Unsere Techniker stehen Ihnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgender Rufnummer zur Verfügung:

SeRVIce unD Support

D

0180/500 60 50*

*0,14 Euro/Min. aus dem deutschen Festnetz. Aus dem deutschen Mobilfunknetz max. 0,42 Euro/Min.

Falls Ihnen an der Service Hotline nicht weitergeholfen werden kann, schicken Sie Ihr Radio, möglichst in der original Verpackung, aber unbedingt transportsicher verpackt, an folgende Adresse:

DigitalBOX Europe GmbH

Service Center

Am Weiher 14 (Industriegebiet)

56766 Ulmen

Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
