BEDIENUNGSANLEITUNG HRK 8760 CI+ XORO

Bedienungsanleitung (DE)

User manual (EN)

04 Sicherheitshinweise
06 Kundendienst und Umwelt
07 Lieferumfang und Bedienelemente
08 Anschlüsse, Verbindung
09 Fernbedienung
11 Fernseher und HiFi-Anlage anschließen
12 Cl & Cl+ Zugangsmodule
14 USB
15 Erstinstallation
16 Tägliche Bedienung, wichtige Tasten und Funktionen
18 Elektronischer Programmführer
19 USB Rekorder, Timeraufnahmen programmieren
20 USB Rekorder, Aufnahme
21 USB Rekorder, Time-Shift/Aufnahmen abspielen
22 USB Media Player
27 DLNA
29 Einstellungen, Hauptmenü, Sender bearbeiten
30 Einstellungen, Sender bearbeiten, Favoritenlisten
31 Einstellungen, Sender bearbeiten, Installation
32 Einstellungen, Installation, Sendersuche, Cl/Cl+ Einstellungen, Audioausgabe
33 Einstellungen, Datum und Zeit, System sperren, Einstellungen
34 Einstellungen, Erweiterte Einstellungen, Werkseinstellungen, Software Update
35 Einstellungen, PVR Einstellungen, Aufnahmeoptionen
36 Einstellungen, Aufnahme Einstellungen, Problembehebung
37 Problembehebung
38 Gewährleistungsbedingungen
39 Technische Daten—HRK 8760 Cl+
40 Technische Daten—HRM 8761 Cl+

Sicherheitshinweise

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden.

BK-Empfangsanlage

Der Xoro HRK 8760 CI+ / HRM 8761 CI+ ist für den Betrieb an einer den Vorschriften entsprechenden Empfangs-anlage vorgesehen.

• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre BK-Empfangsanlage von einem Fachbetrieb installieren.
  • Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein!
• Sind Antennendose, Verstärker, Verteiler, Weichen, Abzweiger und/oder Antennenkabel zu alt oder nicht korrekt abgeschirmt, kann es zu Empfangsstörungen und fehlenden Sendern kommen. Bitte lassen Sie in diesem Fall Ihre Empfangsanlage überprüfen und tauschen Sie betroffene Komponenten aus.

Informieren Sie sich auf der Internetseite Ihres Kabelnetzbetreibers oder im Fachhandel über aktuelle Senderlisten.

Sicherheitshinweise

• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
• Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker.
• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
• Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
• Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
• Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
• Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

• Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert.

• Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

• Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
  • Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
  • Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
• Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längerer Benutzung zu Schäden am Bildschirm führen.
  • Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
  • Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
  • Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
  • Vermeiden Sie Hitzestau am Gerät.
• Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
• Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

Verwendung

Das Gerät ist für die Verwendung in Privathaushalten konzipiert.

Servicefall

• Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
  a. Wenn das Netzteil oder Netzkabel defekt ist.
  b. Wenn Gegenstände in das Gerät gefallen sind.
  c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
  d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.
  e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

- Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.

- Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.

- Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben.

Kontakt mit dem Xoro-Kundendienst aufnehmen:

Per Telefon: 04161 - 800 24 24 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

Per eMail:[e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3

21614 Buxtehude

Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Bitte entsorgen Sie Batterien nicht im Hausmüll.

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

• HRK 8760 CI+ / HRM 8761 CI+
- Fernbedienung
• Bedienungsanleitung

Hinweise:

• Das Gerät darf nur mit dem original Zubehör verwendet werden.
• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

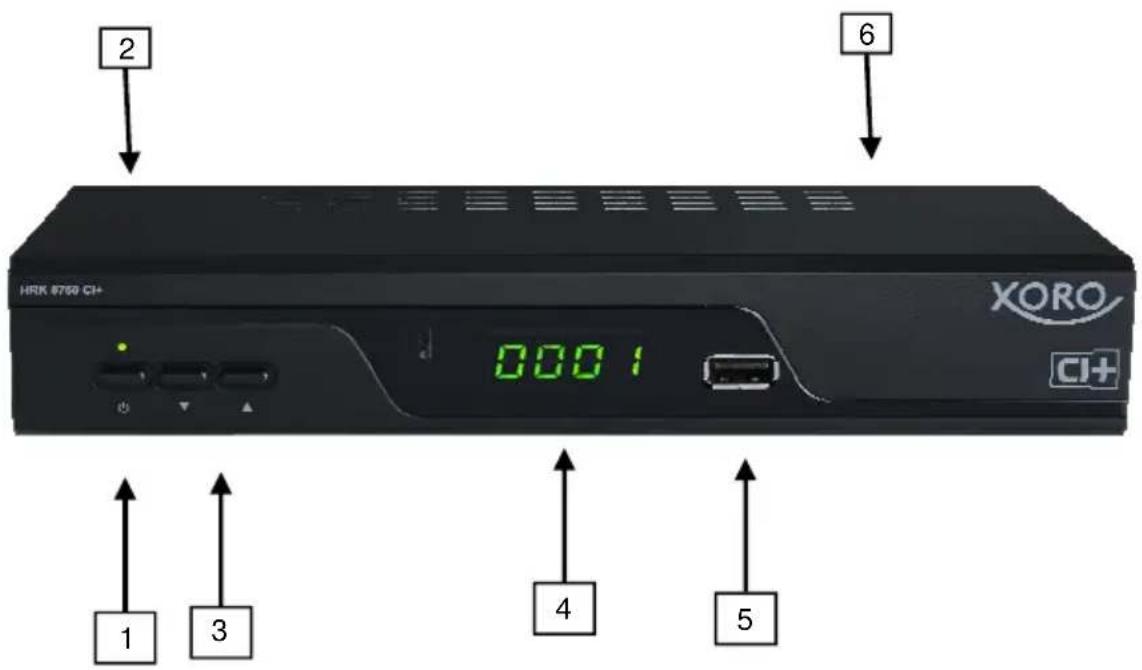

Vorderseite (HRK 8760 Cl+ / HRM 8760 Cl+)

2 6 HRK 8760 CI+ XORO CI+ 000 1 4 5 1 3

1 Ein-/Ausschalten (Bereitschaft, entspricht der POWER-Taste auf der Fernbedienung)
2 Signal-LED (leuchtet, wenn ein gültiges TV/Radio-Signal empfangen wird)
3 Gerätetasten : ▲/▼ (Senderwahl)
4 LED-Anzeige
5 USB 2.0 Anschluss (USB 2.0 Anschluss, USB 1)
6 Cl/Cl+ Schacht (hinter der klappe)

*. Die Vorderseite der beiden Produkte ist fast identisch.

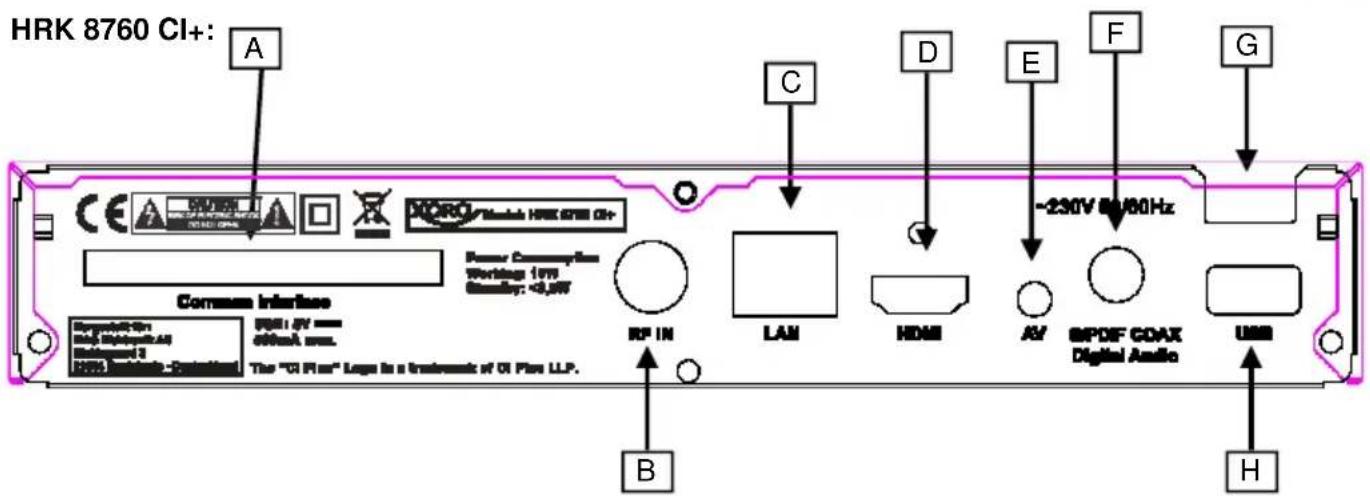

Anschlüsse

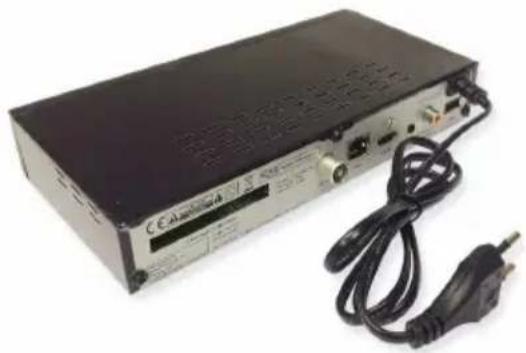

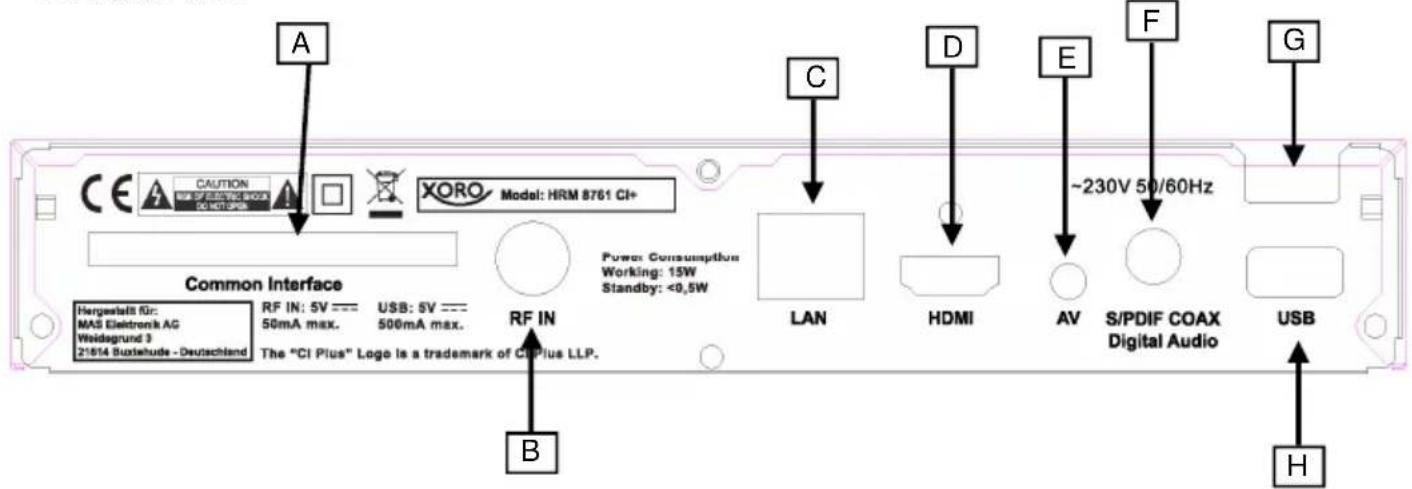

Rückseite (HRK 8760 CI+ / HRM 8761 CI+)

HRK 8760 CI+: A C D E F G ~230V 64/00Hz Power Consumption Workings: 10V Stanley: <0.5V Common Interface RF IN LAN HDMI AV MPDF CDAX Digital Audio USB B H

HRM 8761 Cl+:

A CAUTION Model: HRM 8761 CI+ XORO Common Interface Power Consumption Working: 15W Standby: <0,5W RF IN Hergesellschaft für: MAS Elektronik AG Weldesgrund 3 21614 Buxtehude - Deutschland RF IN USB: 5V === 50mA max. 500mA max. The "CI Plus" Logo is a trademark of CI Plus LLP. LAN HDMI AV S/PDIF COAX Digital Audio USB C D E F G B H

A Cl/Cl+ Schacht
B KABLE IN / Antenne IN (Antenneneingang Tuner)
C LAN Anschluss
D HDMI (Ausgang für digitale Audio- und Videosignale)
E AV (Ausgang für analoger Audio- und Videosignale)
F COAXIAL (digitaler Audioausgang koaxial)
G Netzkabel
H USB 2.0 (USB 2.0 Anschluss, USB 2)

Hinweis:

Trennen Sie alle Geräte vom Stromnetz, bevor Sie Kabelverbindungen zu anderen Geräten herstellen oder trennen.

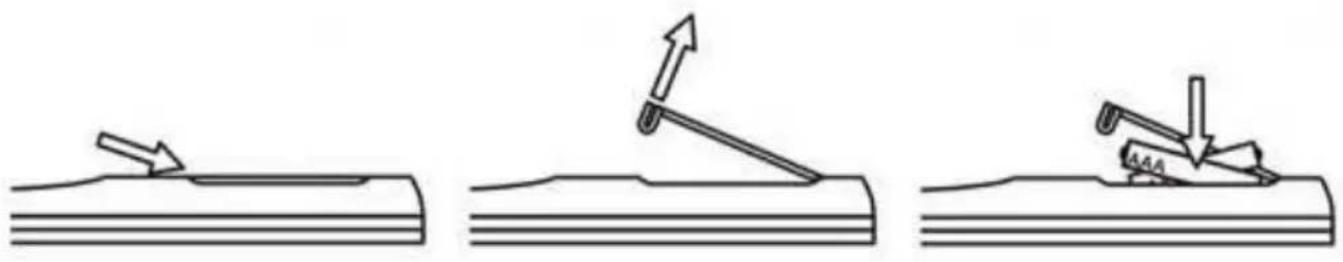

Einlegen der Batterie und Operationsradius

• Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).
• Schieben Sie die Batterieklappe wieder auf.

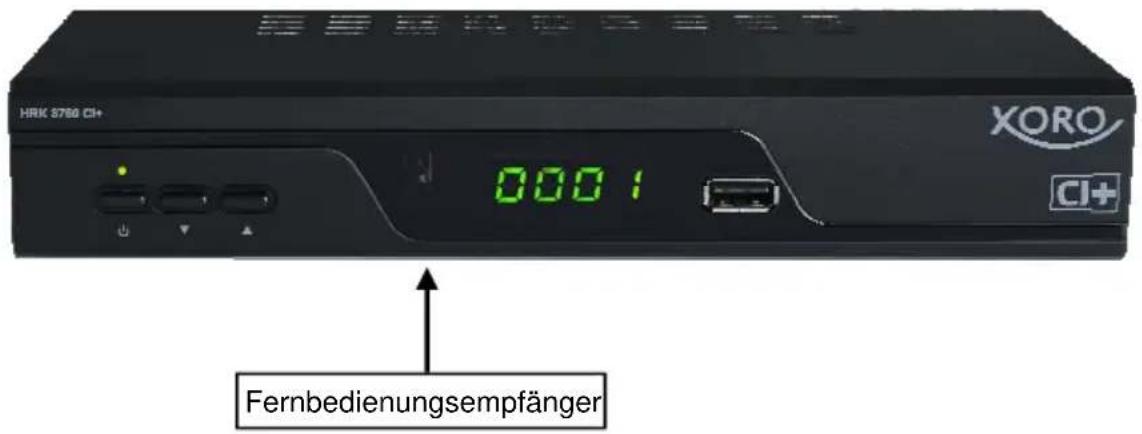

• Richten Sie die Fernbedienung immer auf das Sensorsfeld (Fernbedienungsempfänger) des Gerätes. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.
• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen

HRK 3760 CI+ XORO CI+ 0001 Fernbedienungsempfänger

Hinweise:

• Entfernen und erneuern Sie alte Batterien. Alte Batterien können auslaufen und die Fernbedienung beschädigen.
- Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
- Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
- Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

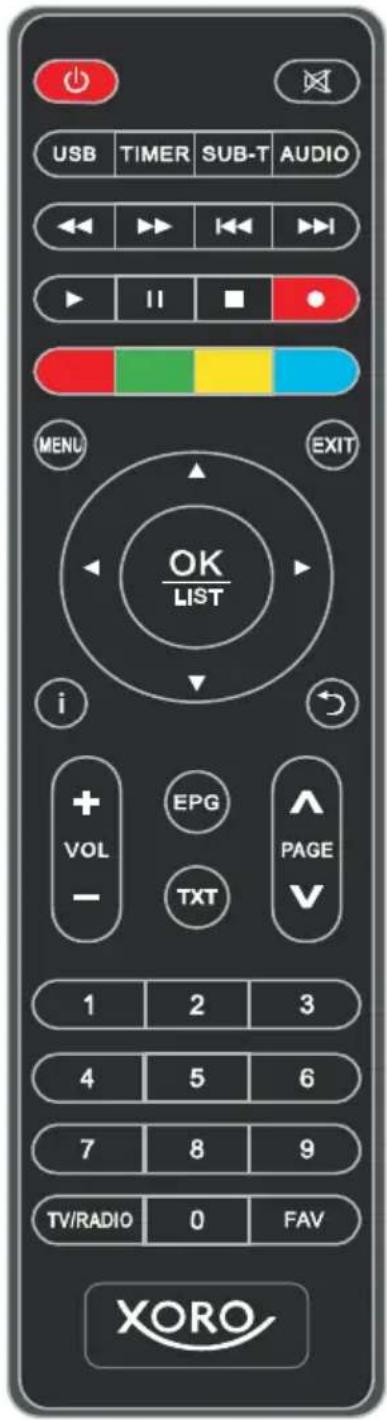

Fernbedienung

USB TIMER SUB-T AUDIO MENU EXIT OK LIST i + VOL - EPG TXT PAGE V 1 2 3 4 5 6 7 8 9 TV/RADIO 0 FAV XORO

POWER (Gerät ein-/ausschalten)

Mute (Ton stummschalten)

USB (USB-Speichermedium aufrufen)

SUB-T (Untertitel aufrufen)

AUDIO (Audiosprachen ändern)

Bdsuchlauf rückwärts/vorwärts)

▶▶I (Vorherige(r)/nächste(r) Datei/Titel)

USB (USB-Gerät durchsuchen)

▶|| (Wiedergabe starten/pausieren/Timeshift)

(Wiedergabe/Aufnahme stoppen)

● (Aufnahme)

ROT (Rote Funktionstaste)

GRÜN (Grüne Funktionstaste)

GELB (Gelbe Funktionstaste)

BLAU (Blaue Funktionstaste)

MENU (Hauptmenü einblenden)

EXIT (Menü / Anwendungen verlassen)

▲/▼/◄/► (Elemente im Bildschirmmenü auswählen)

OK/LIST (Auswahl bestätigen, Senderliste anzeigen)

i (Informationen anzeigen)

BACK/RECALL (Vorhergehenden Bildschirm aufrufen)

VOL+/VOL- (Lautstärke ändern)

EPG (Elektronischen Programmführer einblenden)

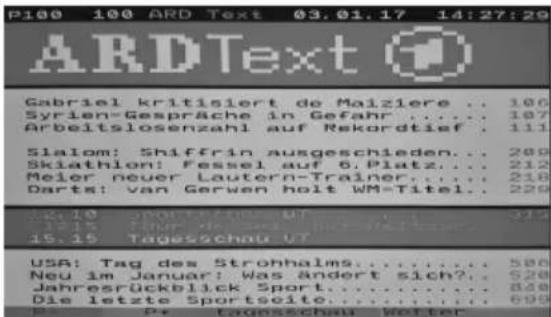

TXT (Videotext einblenden)

PAGE ▲▼ (Videotext Seiten ▲Hoch / ▼Runter schalten)

0-9 (Zahleneingabe)

TV/RADIO (Umschalten zwischen TV- und Radiomodus in der Senderliste (OK Taste) - Diese Funktion ist abhängig vom Gerät)

FAV (Favoritenlisten einblenden)

Hinweis:

Die Funktion einiger Tasten steht nur dann zur Verfügung, wenn der entsprechende Betriebsmodus vorher aktiviert wurde. Funktion steht nur dann zur Verfügung, wenn der Media Player aktiviert wurde und zwei USB-Geräte angeschlossen sind. Beachten Sie dazu die weiteren Beschreibungen im Handbuch und die Hinweise auf dem Bildschirm.

Fernseher und HIFI-Anlage anschließen

Allgemeine Informationen:

• Stellen Sie sicher, dass das Gerät ausgeschaltet und von dem Stromnetz getrennt ist.
• Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheitshinweise.

Verbinden mit einem Fernsehgerät

Es gibt mehrere Ausgänge, die die Verbindung zum Fernseher ermöglichen. Schauen Sie im Handbuch Ihres Fernsehers nach, welche Anschlüsse zur Verfügung stehen. Sollten mehrere Anschlüsse verfügbar sein, wählen Sie die Buchse mit der höchsten Qualität aus der Tabelle aus. Die Position der Anschlüsse am Receiver ist auf Seite 8 beschrieben.

Buchse	Signale Hinweis	Qualität
HDMI Bild und Ton Auflösung einstellen: siehe Seite 17			★★★★
VIDEO	Nur Bild separates Kabel für Ton erforderlich		★

Verbinden mit einer HI-FI Anlage

Der HRK 8760 Cl+ / HRM 8761 Cl+ verfügt über einen digitalen Audioausgang.

Für die digitale Verbindung zu einem HI-FI System benötigen Sie ein koaxiales Kabel für S/PDIF-Signale. Dieses Kabel gehört nicht zum Lieferumfang. Verbinden Sie den COAXIAL Ausgang mit einem S/PDIF-Eingang an Ihrem HI-FI System. Schauen Sie im Handbuch des HI-FI Systems nach, wie Sie den Audioeingang aufrufen.

Hinweis:

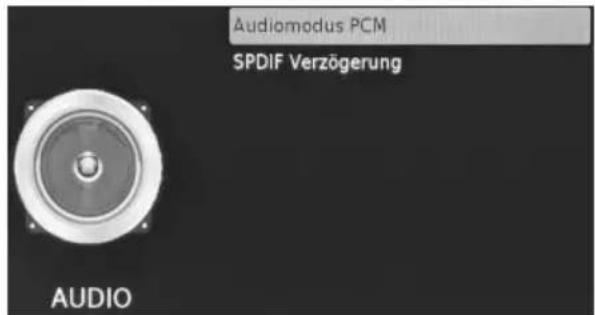

Der HRK 8760 CI+ / HRM 8761 CI+ gibt digitale Signale im PCM- (Stereo) oder RAW-/Bitstream Format (Dolby Digital) aus. Sollten Sie keinen Ton über Ihr HI-FI System beim Betrachten von Sendungen mit Dolby Digital-Tonspur hören, lesen Sie bitte auf Seite 17 nach, wie Sie das Ausgabeformat für den S/PDIF-Ausgang ändern können.

Cl / Cl+ Schacht

Der HRK 8760 CI+ / HRM 8761 CI+ verfügt über einen Schacht zur Aufnahme eines CI oder CI+ Moduls. Mit Hilfe dieser Module kann der Receiver Pay-TV Sender entschlüsseln.

In den meisten deutschen Kabelfernsehnetzen sind ein Cl+ Modul und eine Smart Card für den Empfang von privaten HD-Sendern erforderlich. Modul und Smart Card stellt Ihr Kabelnetzbetreiber zur Verfügung (evtl. entstehen dadurch Zusatzkosten). Wenden Sie sich diesbezüglich an Ihren Kabelnetzbetreiber und fordern Sie ein Cl+ Modul mit Smart Card an.

Für einige Pay-TV Sender erhalten Sie passende CI oder CI+ Module im Fachhandel. Die Smart Card stellt der Pay-TV Anbieter bereit. Fragen Sie zunächst Ihren Pay-TV Anbieter, welche Module unterstützt werden. Verwenden Sie Module, welche nicht von Ihrem Anbieter getestet und empfohlen wurden, kommt es häufig zu Problemen beim Entschlüsseln der Sender. Ggf. verbietet der Vertrag mit Ihrem Pay-TV Anbieter das Verwenden inoffizieller Module.

C B A

Hinweise:

• Bitte installieren Sie das CI /CI+ Modul, nachdem Sie den Sendersuchlauf abgeschlossen und alle anderen Einstellungen vorgenommen haben.
• Bei der ersten Verwendung kann es einige Minuten dauern, bis Modul und Smart Card aktiviert werden. Das Modul überprüft ggf. bei jedem Einschalten den Receiver erneut.
• Beachten Sie auf jeden Fall die Hinweise und Dokumentationen, die dem CI / CI+ Modul und der Smart Card beiliegen.
  • Die gleichzeitige Aufnahme von einem bzw. zwei Pay-TV Sendern ist nicht möglich.

Hinweise zu Cl+:

• Wird ein CI+ Modul verwendet, kann der Fernsehsender die Aufnahme/Time Shift von Sendungen verbieten oder (zeitlich) einschränken. Während Aufnahme bzw. Time Shift kann nicht zu einem anderen Sender umgeschaltet werden.
• Aufnahmen von Sendern, die Cl+ benötigen, werden verschlüsselt auf dem USB-Gerät abgelegt. Die Aufnahmen können nicht auf andere Geräte übertragen werden.
  • Die Einschränkungen bei der Aufnahme werden von den Fernsehsendern bestimmt, Gerätehersteller müssen sich an die Vorgaben halten.

CI / Cl+ Schacht

Modul und Karte einsetzen

1. Schieben Sie die Abo-Karte (Smart Card) in das CAM-Modul (CI/CI+ Modul) ein. Beachten Sie dabei die Position des goldenen Chips auf der Abo-Karte. Diese muss richtig in das CAM-Modul eingeführt werden. Der goldene Chip muss hier nach oben zeigen.
2. Abo-Karte und CAM-Modul schließen in der Regel bündig ab.
3. Schieben Sie jetzt vorsichtig das CAM-Modul mit der Abo-Karte in den Cl+ Schacht des HRK 8760 Cl+ / HRM 8761 Cl+ ein.
4. Achten Sie beim Einschieben darauf, dass das Modul nicht verkantet.
5. Damit das CAM-Modul richtig einrastet, müssen Sie es am Ende etwas fester eindrücken. Dabei spüren Sie einen leichten Widerstand.
6. Wenn das CAM-Modul richtig eingerastet ist, dann können Sie es nicht weiter eindrücken.

Hinweise:

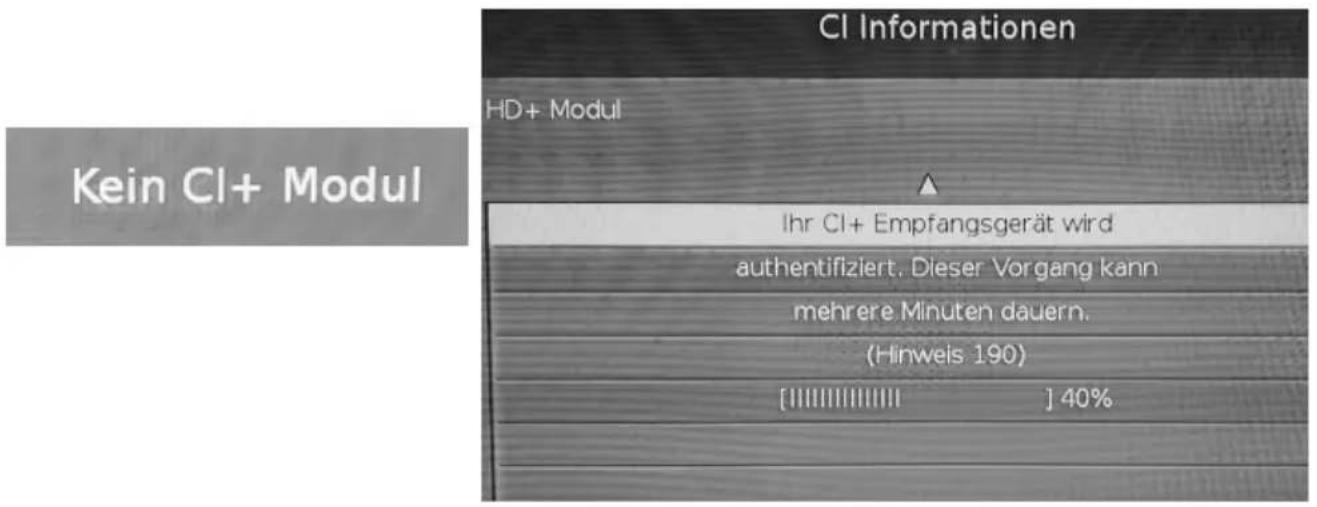

Das Cl/Cl+ Modul kann Bildschirmeinblendungen erzeugen. Bitte lesen Sie dazu das Handbuch des Moduls:

Kein Cl+ Modul CI Informationen HD+ Modul Ihr Cl+ Empfangsgerät wird authentifiziert. Dieser Vorgang kann mehrere Minuten dauern. (Hinweis 190) [[] 40%]

Entfernen des Moduls

Wir empfehlen, das Gerät mit einer Hand festzuhalten und mit der anderen Hand das Modul aus dem Schacht herauszuziehen.

USB Anschlüsse

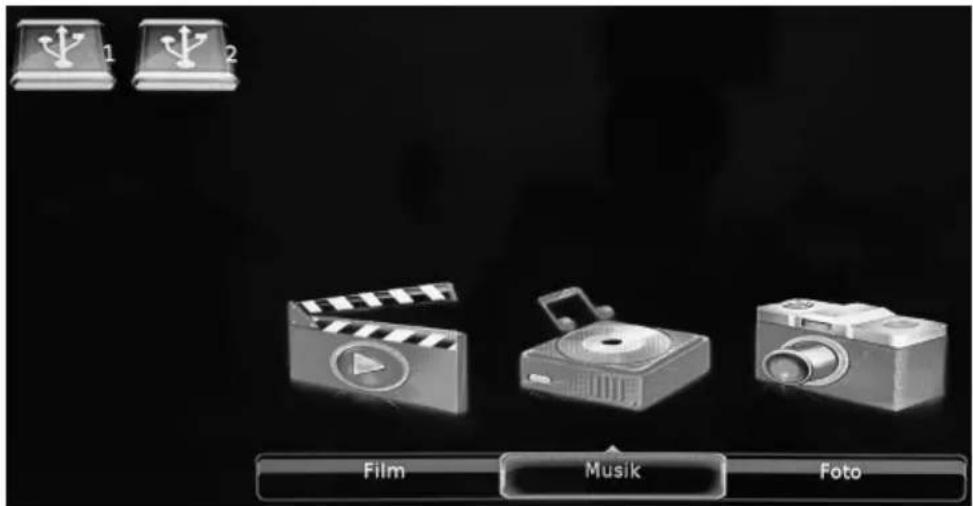

Verbinden Sie ein USB-Speichergerät mit einem der USB Anschlüsse. Der Receiver benötigt evtl. etwas Zeit, bis der USB-Speicher vollständig eingelesen und betriebsbereit ist und die Meldung "USB Gerät Angeschlossen" angezeigt wird.

Entfernen Sie den USB Speicher erst dann, wenn alle Aufnahmen oder Wiedergaben beendet sind.

Der HRK 8760 CI+ / HRM 8761 CI+ verfügt über zwei voneinander unabhängige USB Schnittstellen. Beachten Sie dazu folgende Hinweise:

• Wenn Sie zwei USB-Geräte anschließen, müssen Sie im Menü Aufnahmegerät einrichten (Seite 36) festlegen, welches der beiden Geräte für die Aufnahme verwendet werden soll. Das dort für die Aufnahme bestimmte Geräte bleibt solange das Aufnahmegerät, bis es vom Receiver getrennt wird oder Sie die Einstellungen erneut ändern.
• Wenn nur ein USB-Gerät mit dem Receiver verbunden ist, wird dieses automatisch zum Aufnahmegerät. Dies trifft jedoch nicht zu, wenn Sie vorher ein Aufnahmegerät definiert und dieses dann vom Gerät getrennt haben während ein weiteres USB Gerät mit dem Receiver verbunden blieb. In diesem Fall müssen Sie zunächst alle USB-Geräte vom Receiver trennen und dann das andere Gerät anstecken, damit dieses zum Aufnahmegerät wird. Alternativ können Sie die Einstellungen auch manuell im Menü Aufnahmegerät einrichten (Seite 36) vornehmen.
  • PVR- Aufnahmen können nur von dem Gerät wiedergegeben werden, welches als Aufnahmegerät bestimmt wurde.

Hinweise:

• Eine Vielzahl unterschiedlicher USB 2.0-Speichermedien wird zur Zeit verkauft, nicht alle entsprechen den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht vom HRK 8760 CI+ / HRM 8761 CI+ erkannt werden, probieren Sie bitte einen anderen USB-Speicher aus.
• USB 2.0-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzen die USB-Spezifikationen und funktionieren ggf. nicht korrekt am HRK 8760 Cl+ / HRM 8761 Cl+.
• USB Speicher bis 500GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität zum HRK 8760 Cl+ / HRM 8761 Cl+ nicht unter garantiert werden.
• Es werden nur FAT-, FAT32- oder NTFS-Dateisysteme unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird dieses nicht erkannt.
• Sichern Sie alle Daten von einem USB-Speichergerät, bevor Sie dieses mit dem HRK 8760 CI+ / HRM 8761 CI+ verbinden.
• Sollte ein USB Massenspeichergerät plötzlich nicht mehr erkannt, oder die Fehlermeldung "Dateisys. prüfen" angezeigt werden, überprüfen Sie das Speichergerät mit der Datenträgerdiagnose Ihres Computers, oder formatieren Sie es erneut.
• Für Aufnahmen empfehlen wir externe Festplatten als Speichermedium zu nutzen, da diese weniger Probleme als z.B. USB Sticks verursachen.

Installationsassistent

Bei der ersten Inbetriebnahme des HRK 8760 CI+ / HRM 8761 CI+ erscheint auf dem TV-Bildschirm der Installations-Assistent. Die erste Seite enthält mehrere Optionen:

Bitte wählen Sie eine OSD-Sprache Deutsch English Spanisch Französisch

• Sprache (Anzeigesprache des Bildschirmmenüs)
  • DVB Tuning-Typ (HRK 8760 CI+: nur DVBC; HRM 8761 CI+: DVBT/DVBC)

DVB Tuning-Typ DVBC

Mit den Pfeiltasten ▲/▼ können Sie zwischen den Menüpunkten wechseln. Wenn der Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten VOL◀/VOL▶ anpassen.

Nachdem Sie die Spracheinstellungen vorgenommen haben, gehen Sie mit den Tasten ▲/▼ zu der Schaltfläche "Weiter", bestätigen Sie ihre Auswahl mit OK.

Land
Brasilien	Argentinien	Australien
Deutschland	Griechenland	Ungarn
Serbian	Slowenien	Spanien

Das dritte Menü fragt das Land und den Kabelnetzbetreiber ab.

• Land (Wählen Sie hier, in welchem Land Sie den Receiver betreiben.)
• Tuningmodus (Bereits voreingestellt)

Nachdem Sie die Einstellungen vorgenommen haben, gehen Sie mit den Tasten ▲/▼ zu der Schaltfläche "Suche", bestätigen Sie ihre Auswahl mit OK.

Der Sendersuchlauf startet. Je nach Land und Kabelnetzbetreiber nimmt der Vorgang ca. 15min bis 90min in Anspruch.

Tuningmodus Auto Scan Suchen

Hinweise: Bitte lesen Sie Seite 35, Werksteinstellung, falls der Installationsassistent nicht beim ersten Einschalten angezeigt wird

Tägliche Bedienung

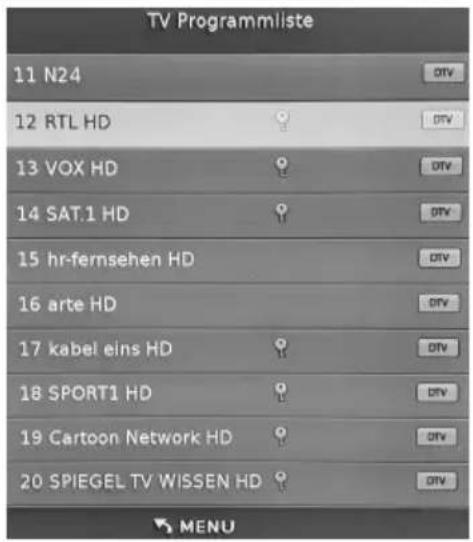

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK Taste auf.

▲/▼ Sender auswählen

OK Aktivieren des ausgewählten Senders

◀/▶ Zwischen TV & Radio Programmliste auswählen

PAGE Vorherige bzw. nächste Seite der Senderliste

EXIT Ausblenden der Senderliste

TV Programmliste 11 N24 12 RTL HD 13 VOX HD 14 SAT.1 HD 15 hr-fernsehen HD 16 arte HD 17 kabel eins HD 18 SPORT1 HD 19 Cartoon Network HD 20 SPIEGEL TV WISSEN HD MENU

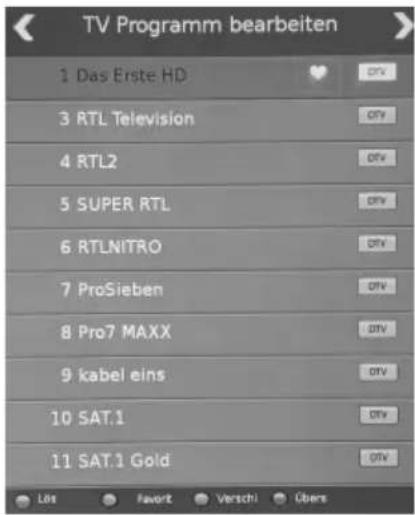

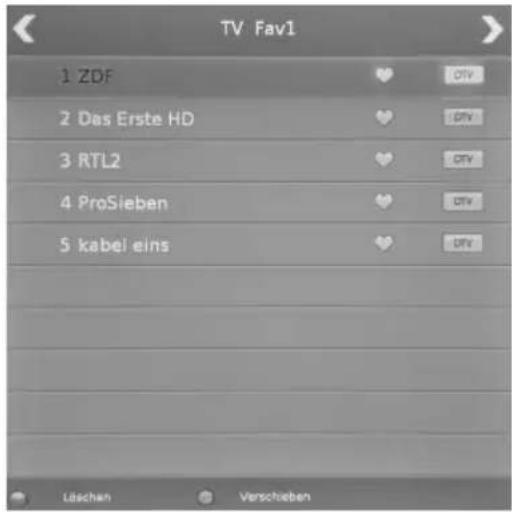

Favoriten

Wenn Sie Favoritenliste angelegt haben, können Sie mit der FAV Taste darauf zugreifen.

OK Gewählte Favoritenliste aktivieren

EXIT Beenden der Favoritenlisteanzeige

Senderwechsel

Mit den Tasten ▲/▼ auf dem Steuerkreuz oder durch Zahleneingabe (Tasten 0-9) können Sie zum gewünschten Sender wechseln.

Untertitel

Sofern ein Fernsehsender DVB Untertitel überträgt, können Sie diese mit der Taste SUB aufrufen.

Drücken Sie die Taste SUB und wählen Sie mit den Tasten ▲/▼ zwischen den verfügbaren Untertiteln aus. Wählen Sie OFF, um Untertitel abzuschalten.

Untertitelsprachen OFF GERMAN FRENCH

Lautstärke

Mit den Tasten ◀/▶ auf dem Steuerkreuz oder den Tasten ▲/▼(VOL+ / VOL-) ändern Sie die Lautstärke.

Stummschaltung

Drücken Sie die MUTE Taste auf der Fernbedienung.

Tonspur/Sprache wählen

Sofern ein Fernsehsender mehrere Tonspuren überträgt, können Sie mit der Taste AUDIO zwischen diesen auswählen.

Drücken Sie die Taste AUDIO und wählen dann mit den Tasten ▲/▼ zwischen den verfügbaren Tonspuren aus.

Videotext

Den Videotext aktivieren Sie mit der TXT Taste.

0 - 9 Seitenzahl eingeben

◀/▶ Zwischen Unterseiten umschalten

PAGE Teletext Seiten ▲▼ Hoch / Runter schalten

EXIT Videotext verlassen

P100 100 ARD Text 03.01.17 14:27:29 ARDText Gabriel kritisiert de Maiziere... 100 Syrien-Gesprache in Gefahr... 107 Arbeitslosenzahl auf Rekordtief... 111 Slalom: Shiffrin ausgeschieden... 209 Skiathlon: Fessel auf 6. Platz... 212 Meier neuer Lautern-Trainer... 218 Darts: van Gerwen holt WM=Titel... 220 15.10 Spotschau UT ... 319 15.15 Tageschau UT ... 319 USA: Tag des Strohhalms... 508 Neu im Januar: Was andert sich?... 528 Jahresrückblick Sport... 838 Die letzte Sportsite... 699 P+ Tagesschau Wetter

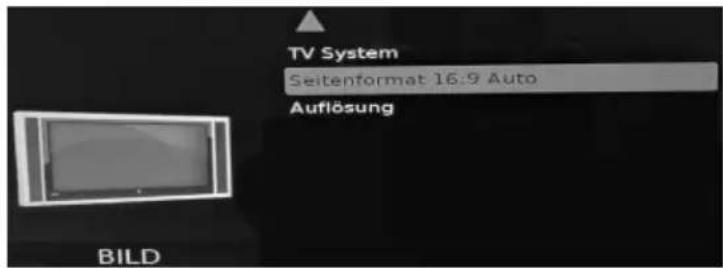

Auflösung:

TV System Seitenformat 16:9 Auto Auflösung BILD

Drücken Sie die Taste MENU und gehen in das Untermenü Bild

Dort können Sie die Auflösung (HDMI 576i/576p/720p/1080p/1080i) oder das Bildformat (z.B. 16:9 / 4:3 / etc.) ändern.

Der Fernseher benötigt evtl. etwas Zeit, um die neue Auflösung zu erkennen. Warten Sie daher einige Sekunden zwischen jedem Tastendruck.

Information einblenden

Drücken Sie die Taste INFO einmal, um Informationen zum aktuellen Sender,

Programm und technischen Informationen angezeigt zu bekommen.

Durch erneutes Drücken der INFO Taste erhalten Sie noch detailliertere Informationen

1 Das Erste HD 1428 01/03/2017 Sportschau Sport Top DigitalTV DAAMED Sky Top DEU Testet Tour (ie Sk) Ski-Weitzcup / Verschanzentournée Tour de Sk: 2 a 5 km Skiathlon Damen Ski-Weitzcup: Sistoni Damien 1. Lauf (ca. 13.00) Verifachpagnenteurée Qualification (ca. 13.50) produziert in HD

TV / Radio

Wenn Sie zwischen den Fernseh- und Radiomodus wechseln möchten, dann drücken Sie die TV/Radio Taste in der Senderliste (OK Taste). Oder nutzen Sie die ◀/▶ Tasten

Tägliche Bedienung

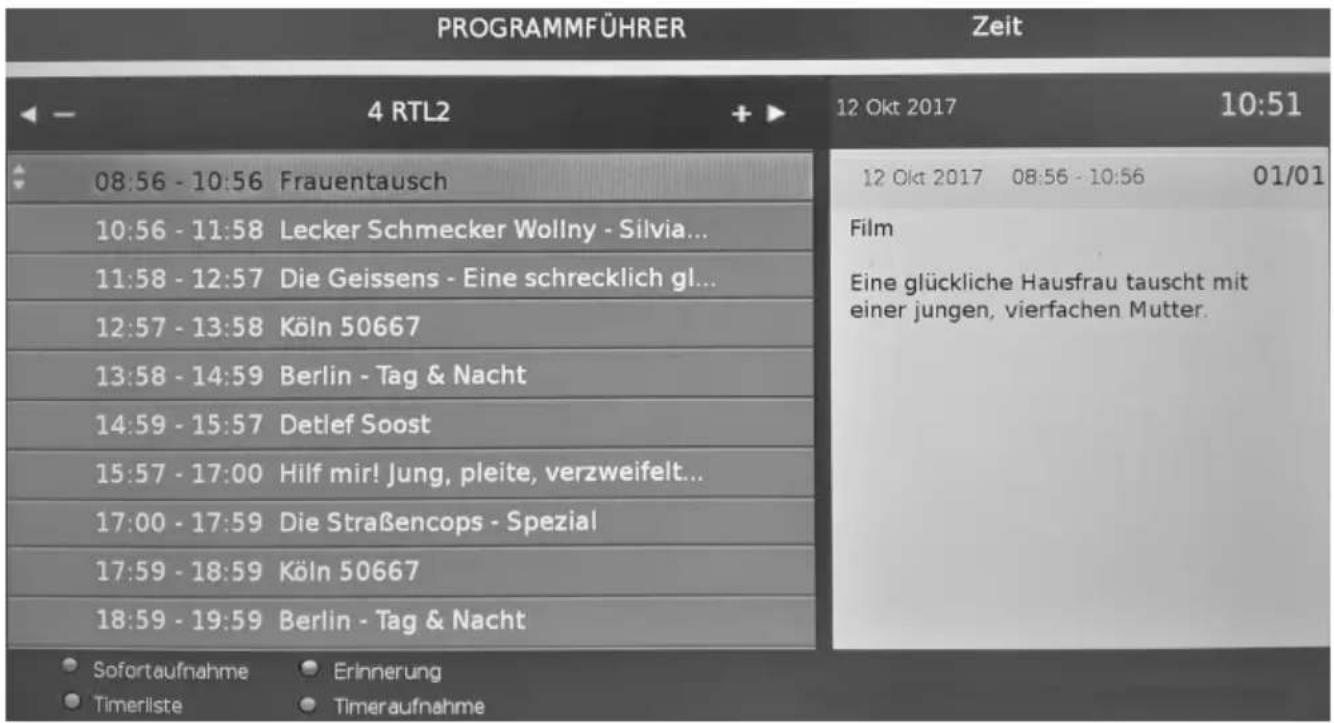

Elektronischer Programmführer (EPG)

Drücken Sie die EPG Taste und die elektronische Programmzeitschrift erscheint auf dem Bildschirm. Das EPG Fenster ist wie folgt aufgeteilt:

PROGRAMM FÜHRER Zeit 4 RTL2 + ▶ 12 Okt 2017 10:51 08:56 - 10:56 Frauentausch 10:56 - 11:58 Lecker Schmecker Wollny - Silvia... 11:58 - 12:57 Die Geissens - Eine schrecklich gl... 12:57 - 13:58 Köln 50667 13:58 - 14:59 Berlin - Tag & Nacht 14:59 - 15:57 Detlef Soost 15:57 - 17:00 Hilf mir! Jung, pleite, verzweifelt... 17:00 - 17:59 Die Straßencops - Spezial 17:59 - 18:59 Köln 50667 18:59 - 19:59 Berlin - Tag & Nacht Sofortaufnahme Erinnerung Timerliste Timeraufnahme 12 Okt 2017 08:56 - 10:56 01/01 Film Eine glückliche Hausfrau tauscht mit einer jungen, vierfachen Mutter.

Links Oben Aktuelle Sendung Links Liste der Sendungen Rechts Oben Datum und Uhrzeit Rechts Details zur Sendung

Die Bedienung erfolgt mit den Tasten:

◀/▶/▲/▼ Sender/Sendungen auswählen GRÜN Aufnahme-Timer für die gewählte Sendung programmieren (siehe auch Seite 19) I◀◀ ▶▶▶ Zum nächsten/vorherigen Tag blättern EXIT EPG ausblenden

Hinweise:

• Die Fernsehsender bestimmen, in welchem Umfang Programminformationen zur Verfügung stehen. Einige Sender übertragen gar keine Programminformationen.
- Es dauert evtl. einige Minuten, bis alle Programminformationen eines Senders geladen sind.
- Während einer laufenden Aufnahme ist EPG nicht verfügbar.

Timeraufnahmen programmieren

Wählen Sie im EPG die gewünschte Sendung aus und drücken Sie die GRÜNE Taste (siehe Seite 18). Sender, Datum und Uhrzeit werden aus dem EPG übernommen.

Nachdem Sie alle Einstellungen vorgenommen haben, bestätigen Sie anschließend mit der Taste OK.

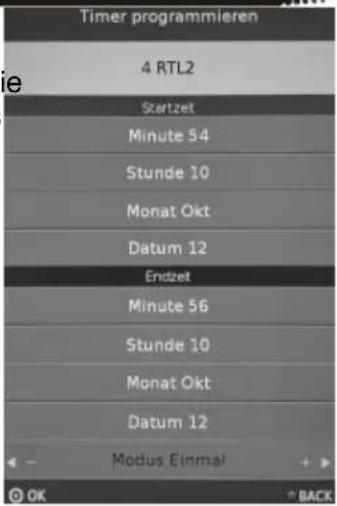

Timer programmieren 4 RTL2 Startzet Minute 54 Stunde 10 Monat Okt Datum 12 Endzet Minute 56 Stunde 10 Monat Okt Datum 12 Modus Einmal OK * BACK

Einstellung Erklärung
Timermodus Einmal	Timer einmalig ausführenTäglich: Timer jeden Tag ausführenWöchentlich: Timer jede Woche ausführen
Timerfunktion Aufnahme	Sendung auf USB-Gerät aufnehmenKanal: Receiver zur eingestellten Startzeit einschalten
Programm	Wählen Sie hier den Sender aus, den Sie aufnehmen möchten.
Name	Der Name der Sendung wird (sofern verfügbar) aus dem EPG übernommen, wenn der Timer mit derGRÜNENTaste vom EPG aus programmiert wird. Der Name wird später zum Benennen von USB-Aufnahmen verwendet und kann beim Programmieren des Timers nicht editiert werden.
Datum	Wählen Sie hier, an welchem Tag der Timer ausgeführt werden soll.(TT/MM/JJJJ)
Startzeit	Wählen Sie hier, zu welcher Uhrzeit der Timer starten soll.
Endzeit	Wählen Sie hier, zu welcher Uhrzeit der Timer enden soll.

Hinweis:
Innerhalb der Timerliste können Sie einen ausgewählten Timer löschen.

Aufnahme

Drücken Sie die Taste • (Aufnahme), um die Aufnahme des aktuellen Senders zu starten. Der Receiver beendet die Aufnahme nach 2 Stunden automatisch. Möchten Sie eine längere Sendung aufzeichnen, drücken Sie bitte die Taste • (Aufnahme) erneut und geben Sie die gewünschte Aufnahmedauer ein. Bestätigen Sie ihre Eingabe mit der • (Aufnahme) -Taste.

Zum Beenden der Aufnahme drücken Sie die Taste STOP. Die Aufnahme wird erst beendet, wenn Sie die Sicherheitsabfrage durch Wahl von "Ja" bestätigen (◀/▶, OK).

Aufnahme beenden? OK Exit

Während laufender Aufnahmen können Sie bereits vorhandene Aufnahmen abspielen. Drücken Sie die Taste USB mehrfach, um eine Liste mit verfügbaren Aufnahmen anzuzeigen. Wählen Sie mit den Tasten ▲/▼ die Aufnahme aus, die Sie abspielen wollen. Starten Sie die Wiedergabe mit OK.

Hinweise:

• Für Aufnahme, Timer-Aufnahme und Time-Shift müssen Sie ein USB-Speichergerät anschließen und als Aufnahmegerät festlegen. Beachten Sie dazu Seite 36-38
- Ist das Speichergerät zu langsam, kommt es zu Bildstörungen oder Abbrüchen.
• Der HRK 8760 CI+ / HRM 8761 CI+ nimmt Sendungen in dem Format auf, in dem sie vom Sender übertragen werden. Abhängig von der vom Sender übertragenen Qualität variiert die Dateigröße der Aufnahme.
- Sind die Funktionen "Time-Shift" und "Time-Shift Aufnahme" aktiviert (siehe Seite 37), nimmt der HRK 8760 CI+ / HRM 8761 CI+ das gesamte Programm aus dem Zwischen-speicher für Time-Shift nach dem Drücken der Taste • (Aufnahme) auf - die Aufnahme beginnt also nicht erst beim Druck auf die Taste • (Aufnahme).
- Benötigt ein Sender ein CI/CI+ Modul, kann während einer laufenden Aufnahme nicht auf einen anderen verschlüsselten Sender bzw. gar nicht umgeschaltet werden. Beachten Sie auch Seite 12.
- Während der Aufnahme zeigt der Receiver ein Aufnahmesymbol auf dem Bildschirm an. Bitte lesen Sie auf Seite 37-38, wie Sie das Symbol abschalten können.

Time-Shift (Zeitversetztes Fernsehen)

Ist die Time-Shift Funktion eingeschaltet (siehe Seite 37), beginnt der HRK 8760 CI+ / HRM 8761 CI+ nach dem Umschalten auf einen Fernsehsender sofort damit, das Fernsehprogramm auf dem USB-Speichergerät zwischenzuspeichern. Folgende Funktionen stehen Ihnen dann zur Verfügung:

• II (Das laufende Fernsehprogramm wird angehalten)
- PLAY (Setzen Sie ein angehaltenes Programm lückenlos fort)
• << / >> (Schneller Rücklauf bzw. Vorlauf)
• ■ (Wiedergabe beenden)

Schalten Sie zu einem anderen Sender um, werden die zwischengespeicherten Daten verworfen. Sie können jedoch vor dem Umschalten die Taste • (Aufnahme) drücken, um eine normale Aufnahme zu starten bzw. die zwischengespeicherten Daten als Aufnahme ablegen (siehe Seite 37, Einstellung "Time-Shift Aufnahme").

Hinweise:

• Für Time-Shift ist ein ausreichend schneller USB-Speicher erforderlich.
- Ist die Time-Shift Funktion auf "manuell" eingestellt, beginnt der Receiver erst beim Drücken der Taste II mit dem Zwischenspeichern des Fernsehprogramms (siehe Seite 37).
• Abhängig vom USB-Speicher kann es beim Umschalten bei aktivierter Time-Shift Funktion zu leichten Verzögerungen kommen. Verwenden Sie in diesem Fall einen schnelleren Speicher, ziehen Sie den Speicher bei Nichtgebrauch ab oder deaktivieren Sie die Time-Shift Funktion.

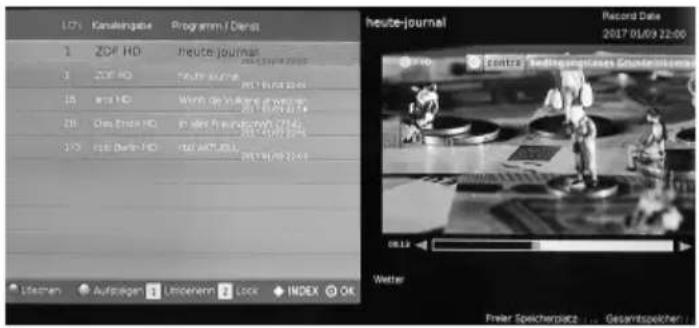

Aufnahmeliste - Aufnahmen abspielen

Drücken Sie die Taste USB, um den PVR Liste zu öffnen. Wählen Sie mit den Pfeiltasten ◀/▶ "Aufnahmen" in der Titelzeile aus. Die Taste USB hat keine Funktion, während Aufnahmen laufen.

▲/▼ Aufnahme auswählen

1 Sender/Titel (sofern verfügbar) umbenennen

ROT Aufnahme Löschen

EXIT den Media Player beenden

GRÜN Aufsteigen

2 Aufnahme sperren, die Aufnahme kann erst nach Eingabe des Passworts abgespielt werden

OK Wiedergabe starten

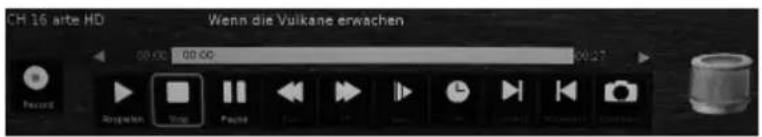

Während der Wiedergabe:

▶ PLAY Wiedergabe

|| Pause

■ Beendet die Wiedergabe und zeigt die Aufnahmeliste

<</>> schneller Rück- und Vorlauf

1.071 Kanakingabe Programm / Dienst 1 ZOF HD heute-journal 2 ZOF HD 2017.01/09 22:00 3 2017.01/09 22:00 4 2017.01/09 22:00 5 2017.01/09 22:00 6 2017.01/09 22:00 7 2017.01/09 22:00 8 2017.01/09 22:00 9 2017.01/09 22:00 10 FEB Berlin HD 2017.01/09 22:00 11 FEB Berlin HD 2017.01/09 22:00 Heube-journal Record Date 2017.01/09 22:00 Veränder Aufpregen Umlerern Lock INDEX OK Wetter Prefer Speichenskapz Gesamtspelchen

CH 16 arte HD: Wenn die Vulkane erwischen 00:00 00:00 00:27 Reuert Rogelten Trap Pachte

USB Anschlüsse

USB Anschlüsse

beachten Sie bitte Seite 14.

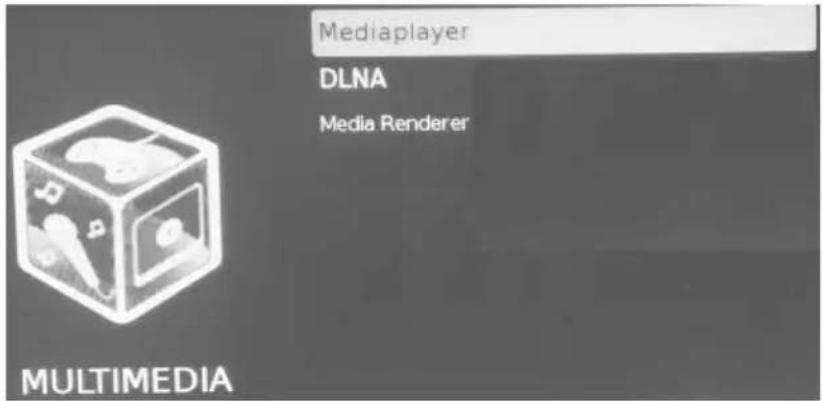

Wenn Sie Bilder, Musik oder Videos von USB Speicher abspielen möchten, drücken Sie die Taste MENU, um den Multimedia - Media Player zu starten.

Beachten Sie bitte, dass der HRK 8760 CI+ / HRM 8761 CI+ ein bisschen Zeit benötigt, um den USB-Speicher zu erkennen und den Inhalt zu listen.

Wählen Sie die gewünschte Option (Video, Bilder, Musik) mit den ◀/▶ Tasten.

Mediaplayer DLNA Media Renderer MULTIMEDIA

1 2 Film Musik Foto

Bilder

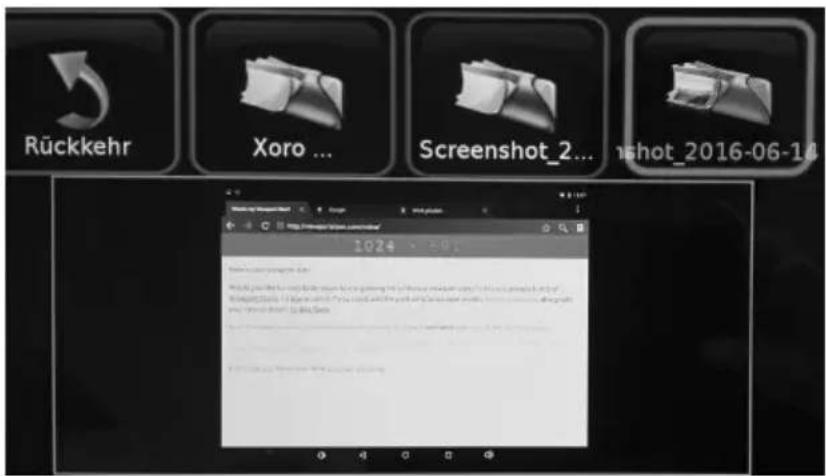

Abspielfunktionen

◀/▶/▲/▼: Auswahl der Datei

OK: Startet die Vorschau

EXIT: Rückkehr in das vorherige Verzeichnis/Media Player beenden.

Rückkehr Xoro ... Screenshot_2... nshot_2016-06-18 10/24 - 5/01

Wenn Sie Bilder mit dem HRK 8760 CI+ / HRM 8761 CI+ anzeigen möchten, wählen Sie den Menüpunkt Bilder mit den ◀/▶ Tasten aus. Nach erfolgreichen Auslesen des USB Speichers wird im Dateibrowser die Verzeichnisstruktur angezeigt.

Wählen Sie mit den ◀/▶/▲/▼ Tasten den gewünschten Datei aus und öffnen Sie diesen mit der OK Taste. Das erste Bild als Vorschau dargestellt.

Wählen Sie mit den ▲/▼ oder ◀/► Tasten den gewünschten Ordner / Datei aus und öffnen Sie diesen mit der OK Taste. Drücken Sie die MENU Taste und wählen Sie dann Abspielen, um die Wiedergabeschnittstelle zu öffnen.

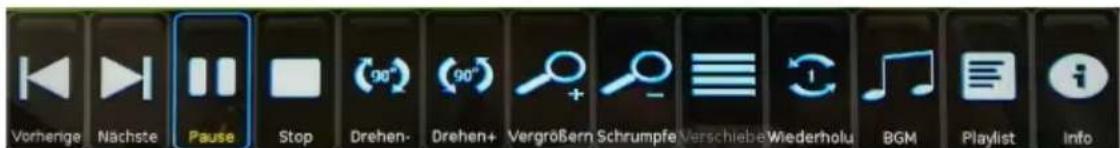

Wiedergabeliste

Vorherige Nachste Pause Stop Drehen- Drehen+ Vergrößern Schrumpfe Verschiebe Wiederholu BGM Playlist Info

Abspielen/Pause: Bilder anzeigen

Stop: Bilder zeigen zu stoppen

Drehen das Bild im Uhrzeigersinn

Drehen das Bild gegen den Uhrzeigersinn

Vergrößern / Schrumpfen

Einstellung des Wiederholungsmodus (Einzel, Ordner, Ordner zufällig)

BGM: Hintergrundmusik spielen / schließen

Playlist: Wiedergabeliste anzeigen

Info: Die aktuelle Audio-Datei-Information

EXIT: Rückkehr ins vorherige Verzeichnis während der Wiedergabe

Unterstützte Formate

Bilddatei (JPEG, BMP, PNG)

USB Media Player

Musik

Wenn Sie Musik mit dem HRK 8760 CI+ / HRM 8761 CI+ abspielen möchten, wählen Sie den Menüpunkt Musik mit den ◀/▶ Tasten aus. Nach erfolgreichen Auslesen des USB Speichers wird im Dateibrowser die Verzeichnisstruktur angezeigt.

Wählen Sie mit den ◀/▶/▲/▼ Tasten den gewünschten Datei aus und öffnen Sie diesen mit der OK Taste. Das erste Audiodatei als Vorschau dargestellt.

Wählen Sie mit den ▲/▼ oder ◀/► Tasten den gewünschten Ordner / Datei aus und öffnen Sie diesen mit der OK Taste. Drücken Sie die MENU Taste und wählen Sie dann Abspielen, um die Wiedergabeschnittstelle zu öffnen.

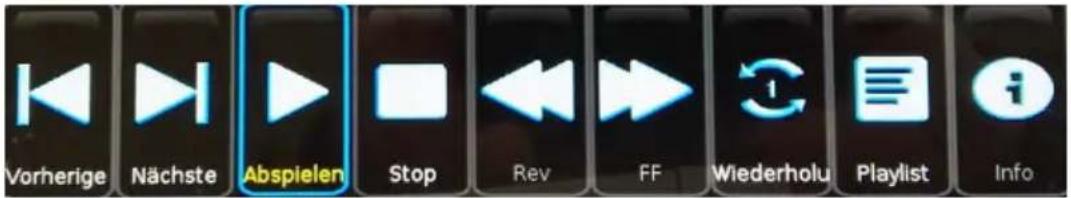

Vorherige Nächste Abspielen Stop Rev FF Wiederholu Playlist Info

Musikwiedergabe

|: Wechsel zum nächsten Musikstück

|<<: Wechsel zum vorherigen Musikstück

▶/||: Abspielen/Pause die Musikwiedergabe

■ : Beendet die Musikwiedergabe

<<: schneller Rücklauf

: schneller Vorlauf

Einstellung des Wiederholungsmodus (Einzel, Ordner, Ordner zufällig)

Playlist: Wiedergabeliste anzeigen

Info: Die aktuelle Audio-Datei-Information

EXIT: Rückkehr ins vorherige Verzeichnis während der Wiedergabe

Unterstützte Formate

Musikdatei (MP3, WAV)

Video

Wenn Sie Videos mit dem HRK 8760 CI+ / HRM 8761 CI+ anzeigen möchten, wählen Sie den Menüpunkt Film mit den ◀/▶ Tasten aus. Nach erfolgreichen Auslesen des USB Speichers wird im Dateibrowser die Verzeichnisstruktur angezeigt.

Wählen Sie mit den ◀/▶/▲/▼ Tasten den gewünschten Datei aus und öffnen Sie diesen mit der OK Taste. Das erste Videodatei als Vorschau dargestellt.

Wählen Sie mit den ▲/▼ oder ◀/► Tasten den gewünschten Ordner / Datei aus und öffnen Sie diesen mit der OK Taste. Drücken Sie die MENU Taste und wählen Sie dann Abspielen, um die Wiedergabeschnittstelle zu öffnen.

Unterstützte Formate

Durch die Vielzahl an unterschiedlichen Video-, Audioformaten, und Videoconteninern kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden.

• Die Tabelle gibt einen Überblick der unterstützten Container, Formate maximale Auflösung und den Profilen.
- Verschiedene Codecs werden unterstützt. Sie müssen/sollten nach dem anerkannten Standards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496.

Suffix Container Video Codec Max. Resolution Bit rate
MPG	MPG	MPEG-1 / 2MPEG-2	1920 x 1080 /30p	20 Mbps
TS MPEG-2 TSH264 TS		MPEG-1 / 2 /MPH.264 (Main, High Prof.)	1920 x 1080 /30p	20 Mbps
MP4 MP4 MPEG-4		H.264 (Main, High Prof.)	1920 x 1080 /30p	20 Mbps
MKVMOV	MKVMOV	MPEG1/ MPEG2/MPH.264 BP/MP/HPMPEG4 SP/ASP,Xvid	1920 x 1080 /30p	20 Mbps
AVI	AVI	MPEG-1 / 2/MP/MPEG-4SP/ASP H.264/Xvid	1920 x 1080 /30p	20 Mbps

• Mehrere Tonspuren werden in bestimmten Video-Container unterstützt

Hinweise: GMC wird nicht unterstützt.

Irrtum und technische Änderungen vorbehalten.

Video

Videowiedergabe

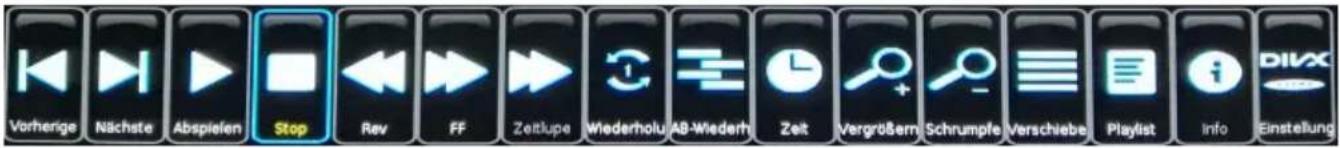

Vorherige Nächste Abspielen Stop Rev FF Zeitlupe Wiederholu AB-Wederh Zeit Vergrößern Schrumpfe Verschiebe Playlist info Einstellung

|: Wechsel zum nächsten Musikstück

|<<: Wechsel zum vorherigen Musikstück

▶/||: Abspielen/Pause die Musikwiedergabe

■ : Beendet die Musikwiedergabe

<<: schneller Rücklauf

: schneller Vorlauf

Zeitlupe: Zeitlupen abspielen

Einstellung des Wiederholungsmodus (Einzel, Ordner, Ordner zufällig)

Zeit: Stellen die Zeit ein, zu der das Video abgespielt wird

Vergrößern / Schrumpfen

Playlist: Wiedergabeliste anzeigen

Info: Die aktuelle Video-Datei-Information

EXIT: Rückkehr ins vorherige Verzeichnis während der Wiedergabe

Unterstützte Formate

(Siehe Seite 25)

DLNA

Wenn Sie Ihren HRK8760 CI + / HRM8760 CI+ mit Ihrem Computer im gleiche Netzwerk anmelden. Kann die DLNA-Funktion implementiert werden.

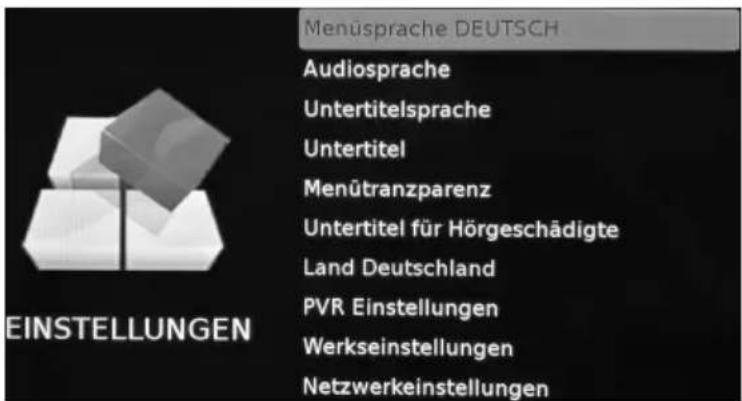

1. Drücken Sie Menu, wählen Sie Netzwerkeinstellungen in Einstellungen. Drücken Sie auf OK.

Menüsprache DEUTSCH Audiosprache Untertitelsprache Untertitel Menütranzparenz Untertitel für Hörgeschädigte Land Deutschland PVR Einstellungen Werkseinstellungen Netzwerkeinstellungen

1. Wählen Sie Ethernet, und drücken Sie die OK Taste.
2. Bitte wählen Sie Konfiguration und drücken Sie OK.

Netzwerk Ethernet

Ethernet Konfiguration MAC Address Ethernet PPPOE Proxy

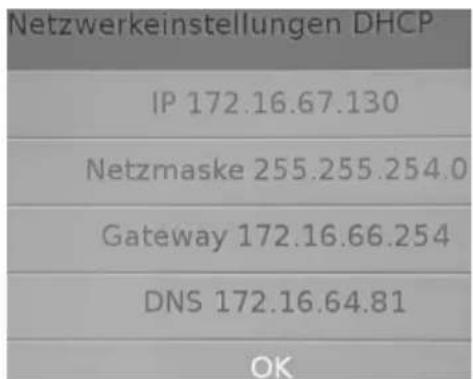

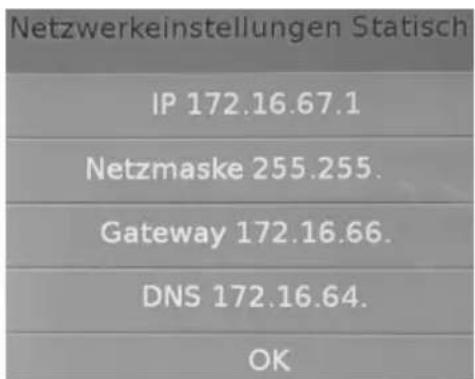

1. Netzwerkeinstellungen ist standard mäßig auf Statisch eingestellt. Drücken Sie die Pfeiltaste rechte ▶, und den Status in DHCP zu ändern.

Netzwerkeinstellungen Statisch IP 172.16.67.1 Netzmaske 255.255. Gateway 172.16.66. DNS 172.16.64. OK

Netzwerkeinstellungen DHCP IP 172.16.67.130 Netzmaske 255.255.254.0 Gateway 172.16.66.254 DNS 172.16.64.81 OK

DLNA

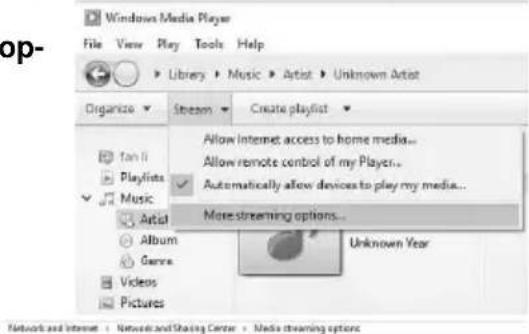

1. Bitte öffnen Sie den Windows Media Player auf Ihrem Computer
2. Klicken Sie Streamen, und wählen Sie Weitere Streamingoptionen.
3. Stellen Sie sicher, dass das lokale Netzwerk mit dem Gerät zu verbunden ist, und klicken Sie auf OK.
4. Bitte suchen Sie in der Wiedergabe Liste im Media Player auf der rechten Seite, wählen Sie den Song / Video welchen Sie abspielen möchten. Klicken Sie mit der rechten Maustaste darauf und wählen Sie Wiedergabe auf Gerät. Klicken Sie MStar DMR xxxx.
5. Die Verbindung kann einige Minuten dauern.
6. Sie können die Lautstärke und den Zeitleiste über den Computer steuern.

Music Player File Edit View Tools Help + Library + Music + Jobs + Options Categories Form 1 Format Music Albumin Name Video Pickbox Kuwait TV Data Import Other Streams Options Unknown Entity Unknown Audio Unknown Audio Unknown Name Unknown Name P > 0.1 Length Rating Audio/Video Composition 2.50x Progressive Video 0.000x Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Video Audio/Service

Das Hauptmenü des Receivers rufen Sie über die MENU Taste auf. Die Untermenüs sind:

• Installation
  • Bild
• Audio
• Zeit & Datum
• Einstellungen
• Sicherheit
• Multimedia

Sie können alle Menüs mit der Taste EXIT verlassen.

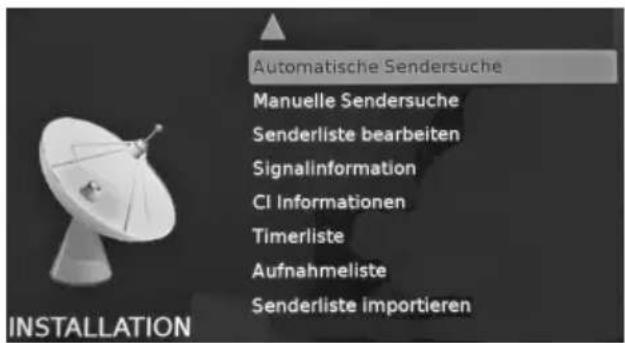

Installation

- Das Menü "Installation" enthält die Untermenüs "Automatische Sendersuche", "Manuelle Sendersuche", "Senderliste bearbeiten", "Signalinformation", "CI Informationen", "Timerliste", "Aufnahmeliste". HRM 8761 CI+ hat eine zusätzliche DVB-Tuning-Type Option.

Automatische Sendersuche Manuelle Sendersuche Senderliste bearbeiten Signalinformation CI Informationen Timerliste Aufnahmeliste Senderliste importieren

1. Mit den Tasten ◀/▶ (VÖL+ / VOL-) ändern Sie den Modus. Wenn Sie DVB-T wählen, schließen Sie eine Terrestrische Antenne an. Wenn Sie das DVB-C wählen, schließen Sie das Kabel an.
2. Sender suchen
3. Wenn Sie das DVB-C wählen, fügen Sie das CI + Module ein. Wenn Sie das DVB-C wählen, fügen Sie das Freenet Module ein.

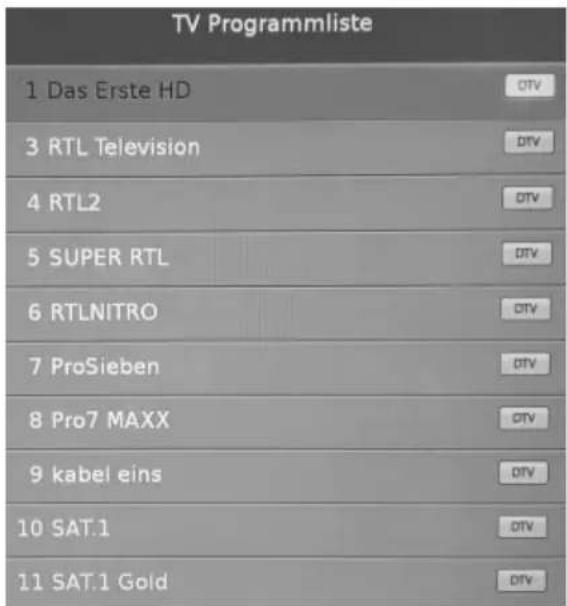

TV-Senderliste

In diesem Menü haben Sie die Möglichkeit die gefundenen Sender Ihren Wünschen entsprechend zu sortieren bzw. zu bearbeiten.

Dies zeigt Ihen alle TV+Radio Sender.

TV Programmliste 1 Das Erste HD 3 RTL Television 4 RTL2 5 SUPER RTL 6 RTLNITRO 7 ProSieben 8 Pro7 MAXX 9 kabel eins 10 SAT.1 11 SAT.1 Gold

Einstellungen

Senderliste bearbeiten

Favoritenliste anlegen

Sie können jeden Sender einer Favoritenliste zuweisen:

• Drücken Sie die MENU Taste, dann wählen Sie Senderliste bearbeiten.
• Wählen Sie Ihre Favoritenprogramme aus ▲/▼, welche Sie der Favoritenliste hinzufügen wollen und bestätigen Sie mit der grünen Taste.

Automatische Sendersuche Manuelle Sendersuche Senderliste bearbeiten Signalinformation CI Informationen Timerliste Aufnahmeliste Senderliste importieren

- Der Sender wird dann mit einem ♥ markiert

- Drücken Sie danach EXIT.

• Rufen Sie mit der Taste FAV, schnell und einfach Ihre Lieblings-Programme auf.

- Sie können in der FAV-Liste Ihre Sender bearbeiten. Passen Sie die Reihenfolge der ausgewählten Sender an oder löschen Sie unerwünschte Sender.

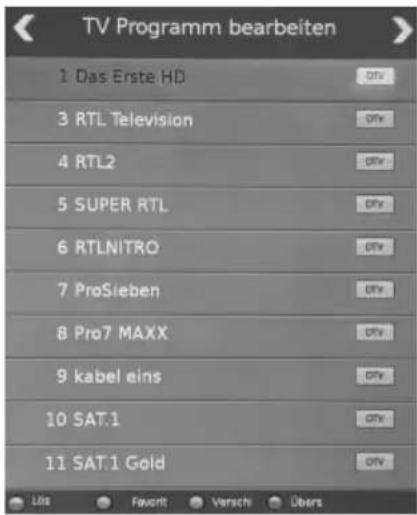

TV Programm bearbeiten 1 Das Erste HD QTY 3 RTL Television QTY 4 RTL2 QTY 5 SUPER RTL QTY 6 RTLNITRO QTY 7 ProSieben QTY 8 Pro7 MAXX QTY 9 kabel eins QTY 10 SAT.1 QTY 11 SAT.1 Gold QTY

TV Programm bearbeiten 1 Das Erste HD 3 RTL Television 4 RTL2 5 SUPER RTL 6 RTLNITRO 7 ProSieben 8 Pro7 MAXX 9 kabel eins 10 SAT.1 11 SAT.1 Gold

TV Fav1 1 ZDF 2 Das Erste HD 3 RTL2 4 ProSieben 5 kabel eins Läschen Verschieben

Sender überspringen

Wählen Sie mit den ▲/▼ Tasten den zu überspringenden Sender aus und drücken dann die Taste BLAU.

Der ausgewählte TV Sender wird mit einem ∅ versehen. Drücken Sie die Taste EXIT, um die Senderliste zu speichern.

Hinweis:

• Haben Sie einen Sender für das Überspringen markiert, wird dieser übersprungen wenn Sie mit den Tasten ▲/▼ auf dem Steuerkreuz durch die Programme schalten bzw. zappen.
• Wenn Sie einen Sender anschauen wollen, den Sie für das Überspringen markiert haben, müssen Sie seine Programmnummer mit den Zifferntasten (0-9) eingeben.

Sender bearbeiten

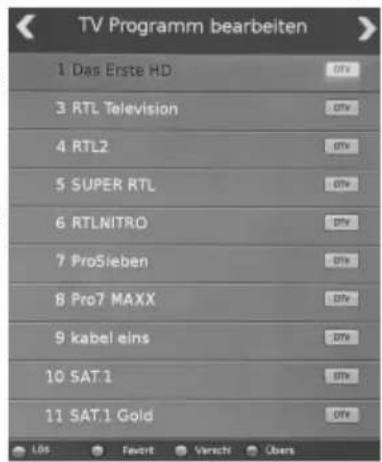

Verschieben bzw. Bewegen

• Wählen Sie mit den ▲/▼ Tasten den zu verschiebenden Sender aus.
• Drücken Sie die GELBE Taste. Der ausgewählte Sender wird ROT „markiert“.
  • Mit den ▲/▼ Tasten können Sie den Sender auf die neue Position verschieben. Sie können die neue Position auch über die Zifferntasten 0-9 direkt eingegeben.
• Drücken Sie dann die GELBE Taste, und der Sender wird an der neuen gewünschten Position abgelegt (gespeichert).

TV Programm bearbeiten 1 Das Erste HD 3 RTL Television 4 RTL2 5 SUPER RTL 6 RTLNITRO 7 ProSieben 8 Pro7 MAXX 9 kabel eins 10 SAT.1 11 SAT.1 Gold

Wenn Sie alle Sender an die gewünschte Position geschoben haben, beenden Sie die "Bewegen"-Funktion durch drücken der Taste EXIT.

Sender löschen

Wählen Sie mit den ▲/▼ Tasten den zu löschenden Sender aus und drücken Sie die ROTE Taste. Es öffnet sich ein Fenster mit der Meldung: „Möchten Sie wirklich löschen?“

Dies können Sie mit OK bestätigen / oder mit MENU abbrechen.

Radiosenderliste

Die verschiedenen Optionen sind bei der Radio-Liste dieselben wie bei der TV-Liste.

Installation

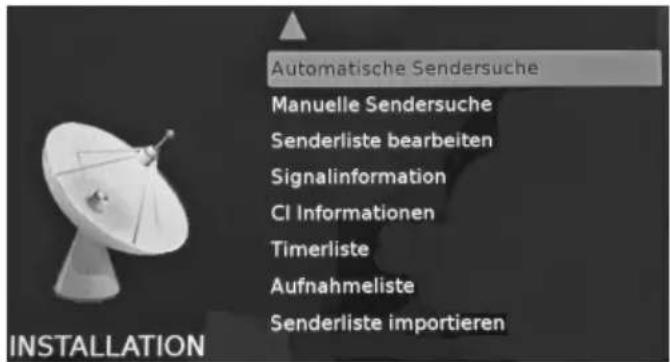

Automatische Sendersuche

Mit diesem Menüpunkt startet eine automatische Suche nach verfügbaren Sendern.

Hinweis: Eine bereits vorhandene Liste wird dabei automatisch überschrieben.

Werden einige Sender eventuell nicht gefunden, führen Sie bitte eine manuelle Sendersuche durch. (Siehe Seite 33)

Erkundigen Sie sich bitte bei Ihrem Kabelanbieter nach den benötigten Parametern für die manuelle Sendersuche, diese sind uns nicht bekannt.

Automatische Sendersuche Manuelle Sendersuche Senderliste bearbeiten Signalinformation CI Informationen Timerliste Aufnahmeliste Senderliste importieren

Installation

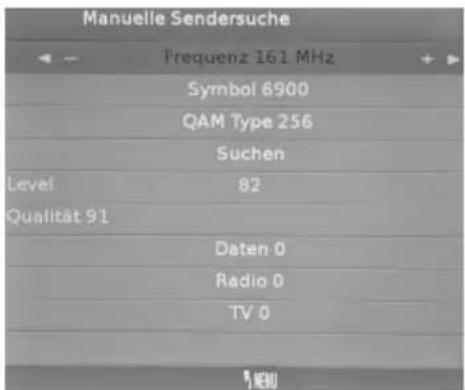

Manuelle Sendersuche

Mit der manuellen Sendersuche können Sie auf bestimmten Kanälen bzw. Frequenzen gezielt nach Sendern suchen. Damit die manuelle Sendersuche erfolgreich verlaufen kann, müssen Ihnen die genauen technischen Parameter bekannt sein. Diese erhalten Sie von Ihrem Kabelanbieter.

Manuelle Sendersuche Frequenz 161 MHz Symbol 6900 QAM Type 256 Suchen Level 82 Qualität 91 Daten 0 Radio 0 TV 0 MENU

Gehen Sie wie folgt vor:

• Bestimmen Sie mit der Einstellung "Suchmodus", ob Sie auf einem bestimmten Kanal oder einer bestimmten Frequenz nach Sendern suchen wollen.
  • Stellen Sie den "Kanal" bzw. die "Frequenz" ein, welche durchsucht werden soll.
• Tragen Sie die korrekte "Symbolrate" ein und wählen Sie die Modulationsart ("QAM")
• Starten Sie den Suchlauf mit dem Menüpunkt "Suche"

CI/Cl+ Modul Einstellungen

Mit dieser Option können Sie die Einstellungen und Informationen eines Common Access Moduls ändern bzw. anzeigen.

Bitte beachten Sie dazu das Handbuch Ihres CI- bzw. CI+ Moduls

CI Informationen Hauptmenü PIN-Code Änderung Smartcard-Informationen Menusprache Modul-Informationen Software aktualisieren Drücken Sie OK um auszuwählen, oder EXIT um zu beenden

Audio

Das Menü Audio enthält die Optionen für:

• Audio Modus
  • S/PDIF Verzögerung

Audio Modus

PCM Auto Aus

Unterstützte Tonformate werden dekodiert und als Stereo-Ton über HDMI und S/PDIF ausgegeben.

Audiomodus PCM SPDIF Verzögerung AUDIO

PCM Unterstützte Tonformate werden dekodiert und als Stereo-Ton über HDMI und S/PDIF ausgegeben.

Hören Sie bei Dolby Digital-Übertragungen keinen Ton, wählen Sie bitte PCM Out!

Datum und Zeit

Zeiteinstellungen

Auto Standby

Die Einstellung Auto Standby mit der Voreinstellung von 3 Stunden ist Teil der Umsetzung zu EuP. Die Ökodesign-Richtlinie 2009/125/EG, auch Energy-using Products (EuP) genannt, dient der Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energiebetriebener Produkte.

Uhr 10:49 Ausschalttimer Aus Einschalttimer Sleeptimer Auto Standby Zeitzone Menüanzeige ZEIT & DATUM

Nach 3 Stunden Laufzeit ohne einen Tastendruck schaltet der HRK 8760 Cl+ / HRM 8761 Cl+ automatisch in den Standby Modus.

Zeitzone

Damit der Receiver die korrekte Uhrzeit berechnen kann, müssen Sie die richtige Zeitzone wählen. Für Deutschland ist GMT +1 zu wählen.

Menüanzeige

Sobald der Receiver ein Fernsehsignal empfängt, stellt er Uhrzeit und Datum entsprechend der gewählten Zeitzone korrekt ein.

Sicherheit

System sperren

Sie werden nach dem Passwort gefragt, bevor Sie das Menü "Sicherheit" aufrufen können. Das Passwort im Auslieferzustand ist: 0 0 0 0

Kennwort Setzen

Hier können Sie ein neues Passwort festlegen. Geben Sie mit den Zifferntasten eine vierstellige Zahl ein. Danach müssen Sie erneut das neue Passwort bei der Option „Passwort bestätigen“ eingeben. Danach ist das neue Passwort aktiv. Bitte notieren Sie sich Ihr Passwort.

Jugendschutz

Hier können Sie den Jungendschutz einstellen, 4-18 Jahre, oder "aus".

CI CAM Pin Code

Hier können Sie ein Passwort für CI CAM einstellen.

Einstellungen

Hiermit können Sie das Aussehen des Bildschirmmenüs beeinflussen.

Menüsprache

Mit dieser Funktion können Sie die bevorzugte Sprache im Menü auswählen.

Audiosprache

Mit dieser Funktion können Sie DVB-Audiosprachen auswählen.

Untertitelsprache

Mit dieser Funktion können Sie die bevorzugte Sprache für den Untertitel auswählen.

Einstellungen

Untertitel

Mit dieser Funktion können Sie Untertitel für alle Sender ein oder ausschalten.

Menütranzparenz

Sie können die Transparenz des Menüs anpassen

Untertitel für Hörgeschädigte

Diese Funktion funktioniert nur für den Stream mit Untertiteln.

PVR Einstellungen (Siehe Seite 36)

Werkseinstellungen

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und bestätigen Sie ggf. die Sicherheitsabfrage in dem Sie das „Ja“ Feld ansteuern und die OK Taste drücken.

Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch ferner den Suchlauf erneut durchführen.

Netzwerkeinstellungen (Siehe Seite 28-29)

HDMI CEC

Stellt bei elektronischen Consumergeräten komponentenübergreifende Ansteuerungsfunktionen.

Software Update (USB)

In diesem Menü können Sie folgende Aufgaben durchführen:

Die Software des Receivers aktualisieren

Sofern eine Aktualisierung der Software erforderlich ist, werden die dazu notwendigen Dateien und Anleitungen auf www.xoro.de bereitgestellt. Bitte laden Sie die Software für den Receiver ausschließlich von www.xoro.de herunter.

Hinweise:

-falsche Einstellungen im Menü Firmware aktualisieren können den Receiver beschädigen

-Während des Wiederherstellens von Senderlisten darf der Receiver keinesfalls ausgeschaltet werden, das Ausschalten während des Wiederherstellens kann kostenpflichtige Reparaturen zur Folge haben!

-Die Datei user_database.udf darf am PC umbenannt werden, jedoch muss die Endung *.udf erhalten bleiben. Haben Sie die Datei umbenannt, müssen Sie den neuen Namen beim Menüpunkt Upgrade Datei auswählen.

-Die *.udf-Datei muss im Wurzelverzeichnis des USB-Speichers abgelegt werden; sie darf nicht in einen Ordner verschoben werden.

System Information

Mit dieser Option können Sie sich Informationen über Software und Hardware anzeigen lassen.

PVR Einstellungen

Datenträger auswählen

In diesem Menü können Sie bestimmen, welches USB-Speichergerät bzw. welche Partition für die Aufnahme/Time-Shift verwendet werden soll, sofern zwei USB-Speichergeräte gleichzeitig angeschlossen sind. Außerdem können Sie Geräte oder Partitionen formatieren.

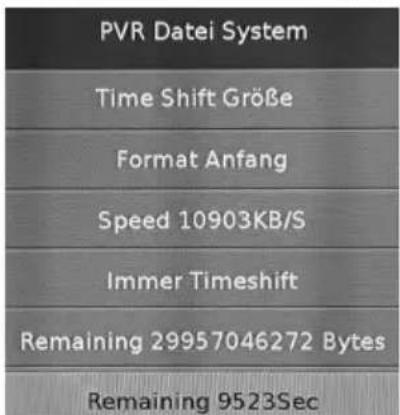

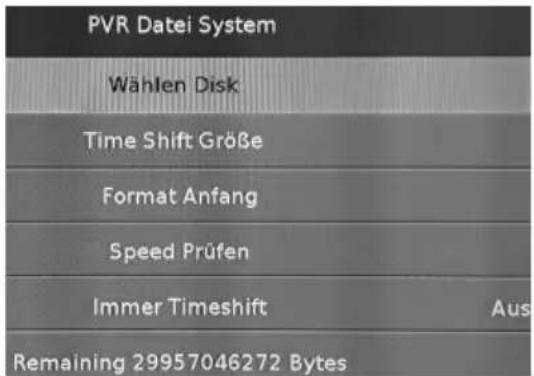

Tasten:

▲/▼ USB-Gerät 0 oder 1 markieren.
◀/▶ Sofern das Gerät mehrere Partitionen (Volumes) enthält, können Sie zwischen den Partitionen wechseln.

GELB Formatierungsdialog anrufen

BLAU PVR-Einstellungen aufrufen

PVR Datei System Time Shift Größe Format Anfang Speed 10903KB/S Immer Timeshift Remaining 29957046272 Bytes Remaining 9523Sec

PVR Datei System Wählen Disk Time Shift Größe Format Anfang Speed Prüfen Immer Timeshift Aus Remaining 29957046272 Bytes

Aufnahmegerät festlegen

• Schließen Sie zwei USB-Speichergeräte an
• Warten Sie, bis beide Geräte erkannt worden sind
  • Wählen Sie mit den Tasten ▲/▼ das Gerät aus, welches für die Aufnahme verwendet werden soll

- Verfügt das Speichergerät über mehrere Partitionen, wählen Sie bitte mit den Tasten ◀/▶ aus, welche Partition für die Aufnahme verwendet werden soll

- Drücken Sie die BLAUE Taste.

- Das Fenster "PVR Einst." öffnet sich. Hier können Sie mit ◀/▶ bestimmen, ob das vorher gewählte USB-Gerät für Aufnahme und Time Shift (REC & TMS; empfohlen), oder nur für die Aufnahme (Record) oder Time Shift (Timeshift) verwendet werden soll.

- Nachdem Sie "PVR Typ" nach Ihrem Wunsch eingestellt haben, drücken Sie die Taste ▼, um die Schaltfläche OK zu markieren.

• Bestätigen Sie Ihre Einstellung mit OK.

Hinweise:

Diese Einstellung bleibt solange erhalten, bis Sie das für die Aufnahme bestimmte Speichergerät vom Receiver trennen. Nach einer Trennung vom Receiver müssen Sie die Einstellung erneut vornehmen.

Auch wenn die Timeshift-Funktion abgeschaltet wurde, muss trotzdem einer Partition die Funktion "Timeshift" zugeordnet sein. Wird keiner Partition die Funktion "Timeshift" zugeordnet, korrigiert der Receiver beim nächsten Einschalten diese Fehlkonfiguration automatisch und weißt die Funktion "Timeshift" einer verfügbaren Partition zu.

Aufnahme Einstellungen

USB-Geräte formatieren (alles löschen)

• Wählen Sie mit den Tasten ◀/▶ den USB Stick aus, welcher formatiert werden soll.
• Verfügt die Festplatte über mehrere Partitionen, wählen Sie bitte mit den Tasten ◀/▶ aus, welche Partition formatiert werden soll: DISK 0 / DISK 1
  • Wählen Sie Formatieren Anfang und drücken Sie OK.
• Wählen Sie mit den Tasten ◀ / ▶, ob das Gerät formatiert werden soll oder nicht
• Wenn "Formatieren fertig" angezeigt wird, endet die Formatierung.

ACHTUNG: Beim Formatieren werden ALLE Daten gelöscht, die sich auf dem USB-Speichergerät befinden! Nach dem Formatieren ist der USB-Speicher leer, alle Daten sind verloren!

Hinweis: Das Dateisystem FAT/FAT32 wird von nahezu allen aktuellen Geräten und Computern erkannt. FAT32 unterstützt jedoch keine Dateien, die größer als 4GB sind. Für die Verwendung sehr großer Dateien ist das Dateisystem NTFS erforderlich. Schauen Sie in der Bedienungsanleitung Ihres Computers nach, ob dieser NTFS-Datenträger lesen kann.

Problembehebung

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundendienst von XORO/MAS:

Tel.: [phone] Internet: www.xoro.de/service/

Symptome Ursache und Lösung
Kein Suchlauf,Es werden nicht alle Sender gefunden,Kein Empfang,Bildstörungen mit starken Mosaiken oderArtefakten, eingefrorene Bilder	Bitte überprüfen Sie, ob Ihre Empfangsanlage für den Empfang digitaler Programme ausgelegt ist.Setzen Sie das Gerät auf Werkseinstellungen zurück (Seite 35) und beginnen Sie mit den Einstellungen und Sender-suchlauf erneut.Erkundigen Sie sich bei dem Installateur ihrer Empfangs-anlage bzw. Kabelnetzanbieter nach den richtigen Einstellungen.
Kein Strom	Beachten Sie den Netzschalter auf der Rückseite.
Kein Bild / kein farbiges Bild	Überprüfen Sie die Verbindung zum Fernsehgerät.Überprüfen Sie die Videoeinstellungen (Seite 33, Audio/Videoausgabe).TV Programm ist verschlüsselt
Kein Bild über HDMI	Wählen Sie den richtigen HDMI-Anschluss bei Ihrem Fernseher aus. Die Umschaltung erfolgt nicht automatischProbieren Sie ein anderes HDMI-Kabel ausWählen Sie eine andere Auflösung (Siehe Seite 17)
Kein Ton	Erhöhen Sie vorsichtig die Lautstärke (VOL +)Überprüfen Sie die Verbindung zum TV oder externen Verstärker.
Kein Ton über HDMI, kein Raumklang über Digitaltonausgabe	• Bitte beachten Sie die Einstellung Digital Audio Out (Seite 33)
Fernbedienung arbeitet nicht	• Wechseln Sie die Batterien.• Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30 °)• Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.
Keine Aufnahme	• Kein USB-Speicher angeschlossen• Kein freier Speicherplatz auf dem Medium vorhanden• Beachten Sie Seite 14, 20, 36• Das Dateisystem auf dem USB-Speichergerät ist evtl. beschädigt. Versuchen Sie zunächst, das Problem mit der Datenträgerüberprüfung Ihres Computers zu beheben. Sollte dies nicht möglich sein, formatieren Sie das Speichergerät bitte erneut. Dabei gehen alle Daten auf dem Speichergerät verloren.
Aufnahmen lassen sich nicht abspielenMeldung "CI+ Aufnahme abgelaufen"	• Sender, die zum Entschlüssen ein CI+ Modul benötigen, können die Aufnahme von Sendungen verhindern oder die Abspielbarkeit der Aufnahmen zeitlich begrenzen. Erhalten Sie die Meldung CI+ Aufnahme abgelaufen, ist die Zeit überschritten, für die der Fernsehsender die Wiedergabe erlaubt. Die Aufnahme kann dann nicht mehr abgespielt werden. Weiterhin müssen CI+ Modul und eine gültige Smart Card sowie ein Fernsehsignal vorhanden sein, damit Aufnahmen von CI+ Sendern abgespielt werden können.
Aufnahme hat Aussetzer oder ruckelt	• Speichermedium ist evtl. zu langsam.
USB-Gerät wird nicht erkannt	• Siehe Hinweise auf Seite 14• Auf dem USB-Gerät muss bereits eine Partition mit Dateisystem vorhanden sein. Bereiten Sie das USB-Gerät ggf. mit Ihrem Computer vor.
Uhrzeit ist falsch	• Bitte beachten Sie Seite 34 (Zeitzone).

Gewährleistungsbedingungen

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den

Technically unlimited MAS Elektronik AG

ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind. Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie des Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Kundendienst

E-Mail: [e-mail]

Telefon: [phone]

HRK 8760 CI+

Allgemein

Stromversorgung Wechselspannung 230V mit 50/60Hz

Stromverbrauch max. 20Watt/Standby <0.5W

Abmessung 220x120x40mm

Netzschalter trennender Netzschalter (rückseitig)

Display LED (4x 7-Segment Anzeige. grün)

DVB-C Tuner

Eingangsfrequenz 100 - 862MHz

Impedanz 75Ohm

Speicherplätze 5000 Sender

Video

Standard MPEG 2 bis zu (MP@ML) und (MP@HL) MPEG 4 (H.264) bis zu

Seitenverhältnis 4:3 / 16:9

Audio

Standard ISO/IEC 11172 Layer I & II

Abtastfrequenz 32, 44.1 & 48kHz

Anschlüsse

Video HDMI, VIDEO (FBAS)*

Audio S/PDIF (koaxial)

Antenne RF IN

USB 2x USB 2.0

Andere Cl+ Schnittstelle

Betriebsbedingungen

Temperatur 0 - 40°C

Feuchtigkeit 5 - 90% (nicht kondensierend)

Hinweis:

Technische Änderungen vorbehalten.

HRM 8761 Cl+

Allgemein

Stromversorgung Wechselspannung 230V mit 50/60Hz

Stromverbrauch max. 15Watt/Standby <0.5W

Abmessung 220x120x40mm

Netzschalter trennender Netzschalter (rückseitig)

Display LED (4x 7-Segment Anzeige. grün)

DVB-T2/C Tuner

Eingangsfrequenz DVB-C: 100-858MHz; DVB-T2: 174-230 MHz & 470 - 862MHz

Impedanz 75Ohm

Speicherplätze 5000 Sender

Antennenversorgung (T2) 5V, max. 50mA

Video

Standard MPEG1, MPEG2, MPEG4(ASP, H.264), H.265/HEVC

Seitenverhältnis 4:3 / 16:9

Audio

Standard ISO/IEC 11172 Layer I & II

Abtastfrequenz 32, 44.1 & 48kHz

Anschlüsse

Video HDMI, VIDEO (FBAS)*

Audio S/PDIF (koaxial)

Antenne Cable / Antenne IN

USB 2x USB 2.0

Andere Cl+ Schnittstelle

Betriebsbedingungen

Temperatur 0 - 40°C

Feuchtigkeit 5 - 90% (nicht kondensierend)

Hinweis:

Technische Änderungen vorbehalten.
